Page 1
26541
Modell der
Baureihe 280
Page 2
2
Informationen zum Vorbild
Mit der Baureihe V 80 begann 1952 in Deutschland eine
neue Epoche des Lokomotivbaus. Diese ersten Diesellokomotiven mit hydraulischer Kraftübertragung entstanden
als Gemeinschaftsentwicklung des BZA München mit der
deutschen Lokomotivindustrie. Krauss-Maffei und MaK be
schritten dabei völlig neue Wege bei der Schweißtechnik an
Rahmen, Aufbau und Drehgestell, als auch bei der Bauart
und Anordnung der Maschinenanlagen. Mit den zehn V 80
wurde auch die Brauchbarkeit des Gelenkwellenantriebs
und der hydraulischen Kraftübertragung nachgewiesen.
Mit einer Höchstgeschwindigkeit von 100 km/h kamen die
Lokomotiven im Güterzugdienst und leichten Reisezugdienst zum Einsatz. Dazu wurde die V 80 mit Vielfach
steuerung für Doppeltraktion und Wendezugeinsatz und
Dampfheizung für die Reisezüge ausgerüstet. In den
70er-Jahren waren die Lokomotiven, nun unter der
Bezeichnung 280, in Bamberg stationiert. Die lauten
Motoren erforderten einen Schalldämpfer, der auf dem
Führerhaus montiert wurde.
Ab 1978 begann die Ausmusterung. Nur 280 002 blieb in
Deutschland, die anderen neun Loks wurden nach Italien
verkauft und im Bauzugdienst verwendet.
Information about the Prototype
The introduction of the V 80 series in Germany in 1952
marked the beginning of a new epoch in locomotive
design. These first diesel-powered locomotives featuring
hydraulic power transmission were the result of a deve
lopment project shared by the BZA (Bundesbahn-Zentralamt or Federal Railways central administrative bureau)
in Munich and the German locomotive industry. Here,
Krauss-Maffei and MaK broke new ground with respect to
the welding of the frame, body and bogie; the design and
arrangement of the engine plants also were revolutionary.
Likewise proven in their utility were the propeller shaft
drive and the hydraulic power transmission system used
in all ten V 80 models manufactured.
With a top speed of 100 km/h, the locomotives were
used for freight car and light passenger transport service.
For this, the V 80 was equipped with multi-unit control
for double traction and push-pull use as well as steam
heating for the passenger trains. In the 1970s, the locomotives (now known as the model 280) were stationed in
Bamberg. The loud engines required a muffler which was
installed on the cab.
In 1978, the model started to be phased out. Only number
280 002 remained in Germany; the other 9 locomotives
were sold to Italy to be used in construction service.
Page 3
3
Informations concernant la locomotive réele
En 1952, la série V 80 marqua le début d‘une nouvelle ère
dans la construction de locomotives en Allemagne. Les
premières locomotives diesel à transmission hydraulique
sont néées de la collaboration entre le BZA de Munich
et l‘industrie allemande des locomotives. Krauss-Maffei
et MaK ont alors emprunté des chemins inexplorés dans
le domaine de la technique de soudage sur le châssis,
la structure et le bogie, ainsi que dans la construction
et la disposition des installations motrices. Les dix V 80
ont prouvé la possibilité d‘utilisation de la transmission à
cardans et de la transmission hydraulique.
Pouvant atteindre une vitesse maxi de 100 km/h, ces
locomotives ont été utilisées pour tracter des trains de
marchandises et des petits trains de voyageurs. À cet
effet, la locomotive V 80 a été équipée d‘une commande
en unités multiples pour double traction et marche en
réversibilité et d‘un chauffage à vapeur pour les trains de
voyageurs. Dans les années 70, les locomotives étaient
stationnées à Bamberg, sous la désignation 280. Les
moteurs bruyants nécessitaient un absorbeur de bruit qui
était monté sur la cabine de conduite.
La mise hors service de ces locomotives a débuté en
1978. Seule la locomotive 280 002 est restée en Allema
gne, les 9 autres locomotives ont été vendues en Italie et
utilisées comme trains de travaux.
Informatie van het voorbeeld
Met de V 80 serie brak in 1952 een nieuw tijdperk in de
Duitse locomotievenbouw aan. Deze eerste diesellocs
met hydraulische krachtoverbrenging werden ontwikkeld
in een samenwerkingsproject van het BZA München met
de Duitse locomotiefindustrie. Krauss-Maffei en MaK slo
egen daarbij geheel nieuwe wegen in bij de lasbewerking
van frame, opbouw en draaistel, maar ook bij het ontwerp
en de plaatsing van de dieselmechanische machines.
Met de tien V 80 locs werd ook de bruikbaarheid van de
cardanaandrijving en de hydraulische krachtoverbrenging
onder bewijs gesteld.
Met hun maximumsnelheid van 100 km/h werden de locs
ingezet voor goederenvervoer en licht personenvervoer.
Daartoe werd de V 80 met meervoudige besturing voor
dubbeltractie en inzet als keertrein en tevens met stoom
verwarming voor de passagierstreinen uitgerust. In de
jaren zeventig ware de locs, nu met de aanduiding 280,
in Bamberg gestationeerd. De luide motoren vergden een
geluiddemper, die op de loccabine werd gemonteerd.
Vanaf 1978 begon de buitendienststelling. Alleen loc 280
002 bleef in Duitsland, de andere 9 locs werden naar Italië
verkocht en daar ingezet als bouwtreinlocomotieven.
Page 4
4
Funktion
• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen: 01 – 80
• Adresse ab Werk: 24
• Veränderbare Anfahr-/ Bremsverzögerung (simultan).
Veränderbare Höchstgeschwindigkeit.

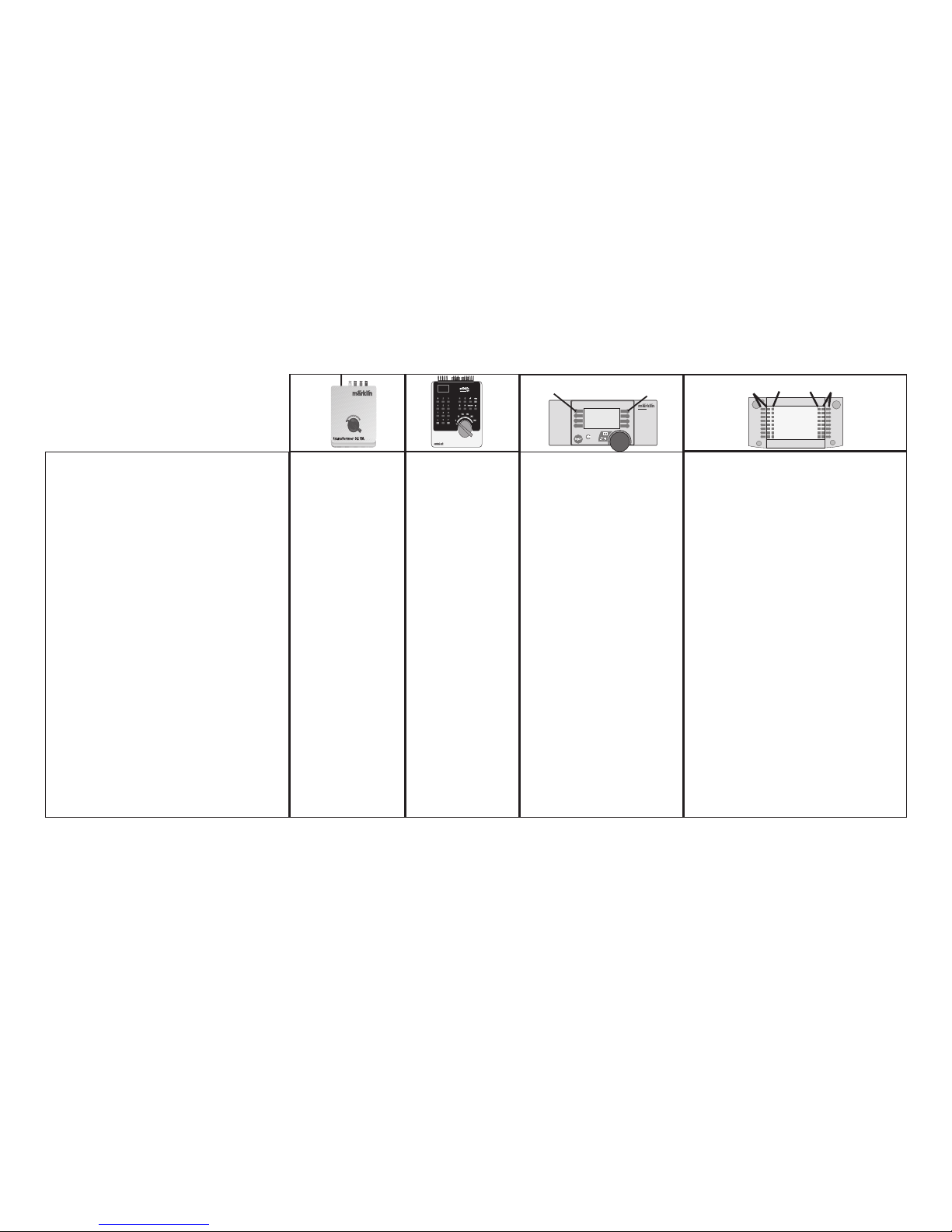

• Einstellen der Lokparameter (Adresse, Anfahr-/ Brems
verzögerung, Höchstgeschwindigkeit): Über Control
Unit, Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.

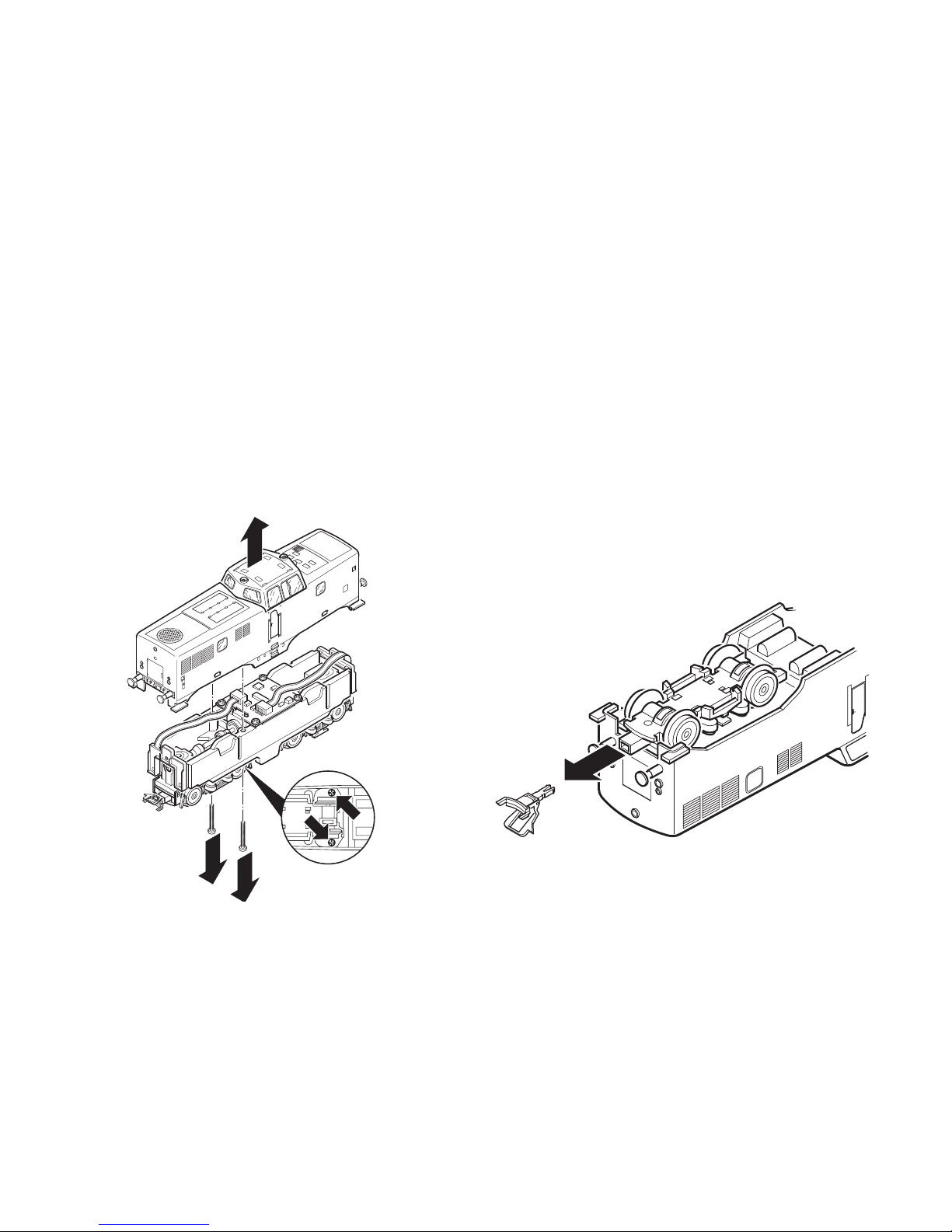

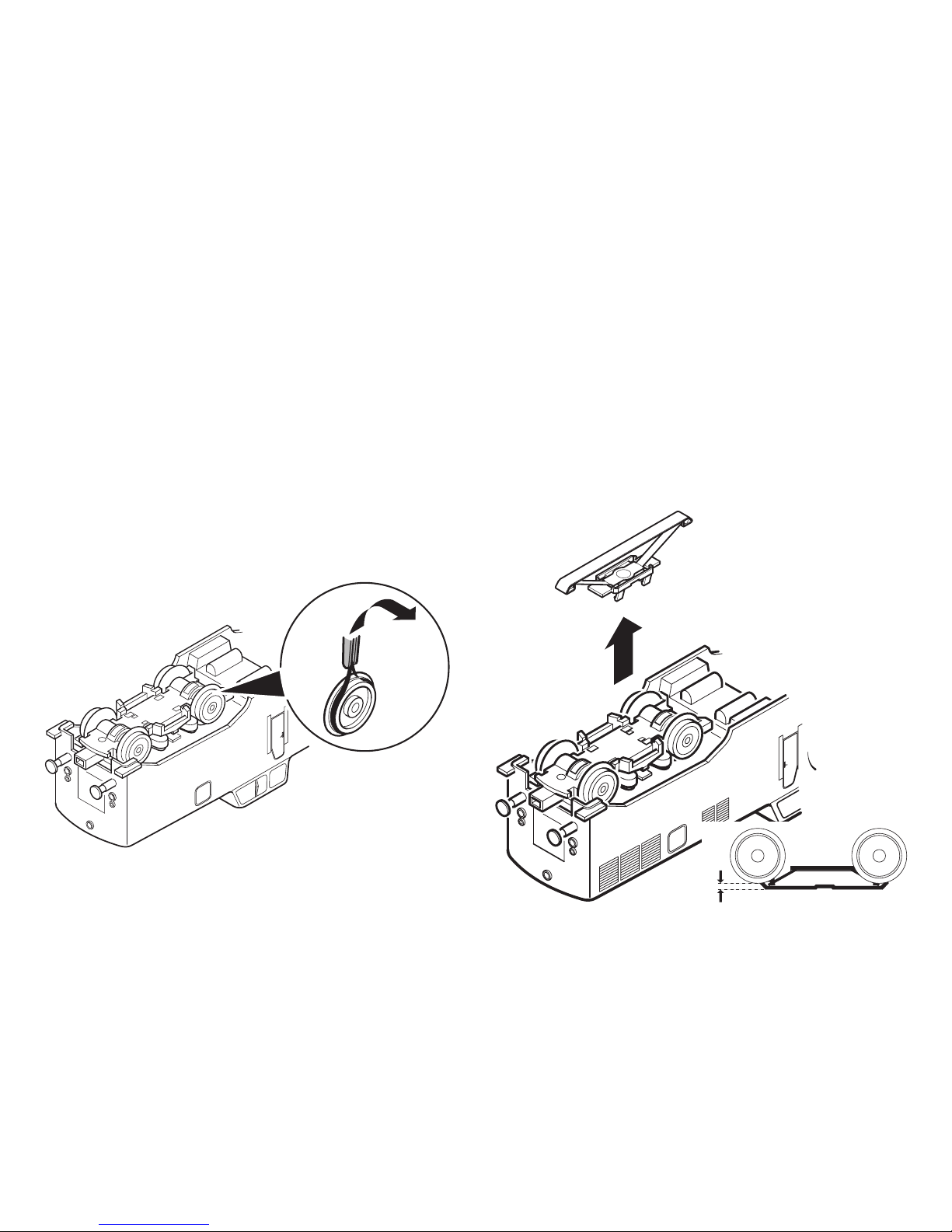

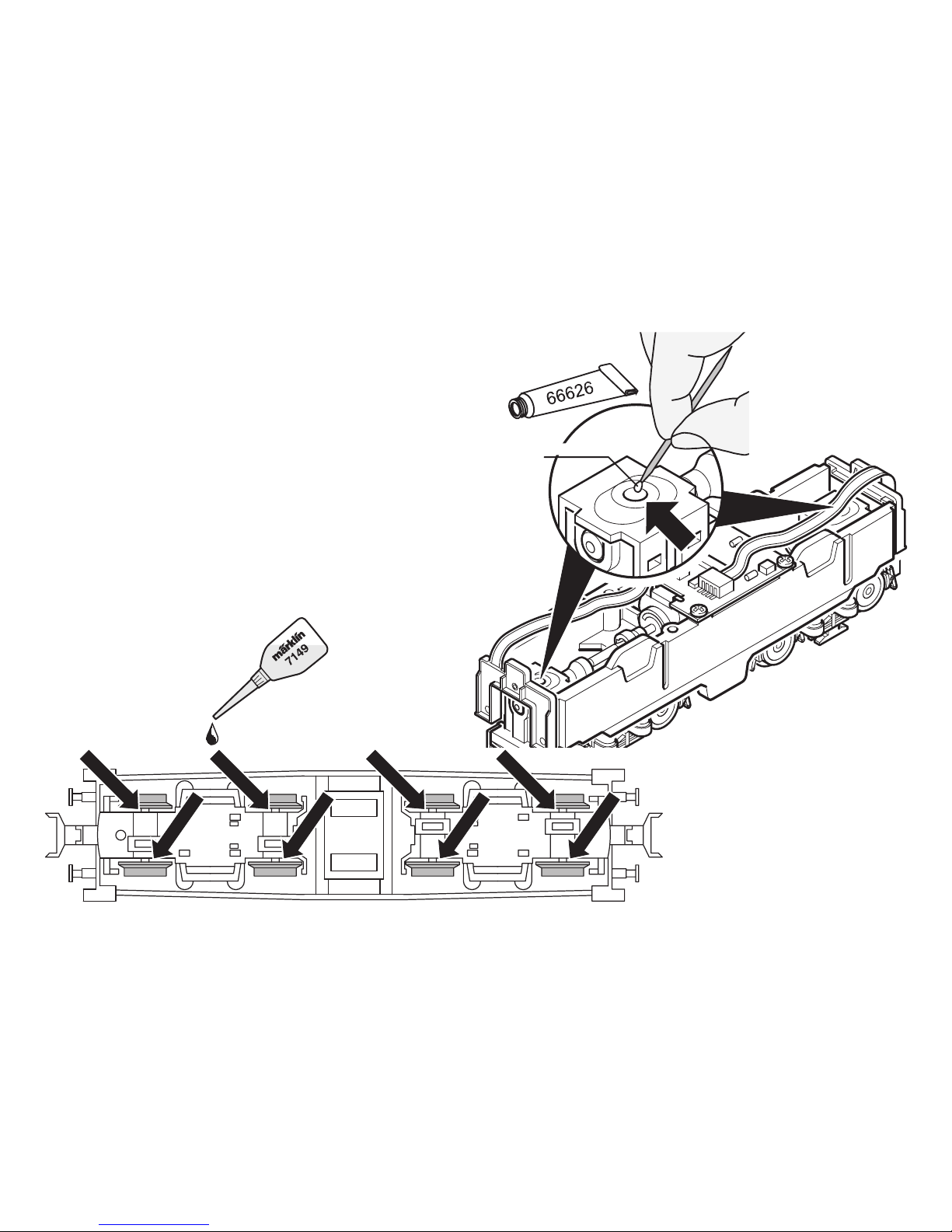

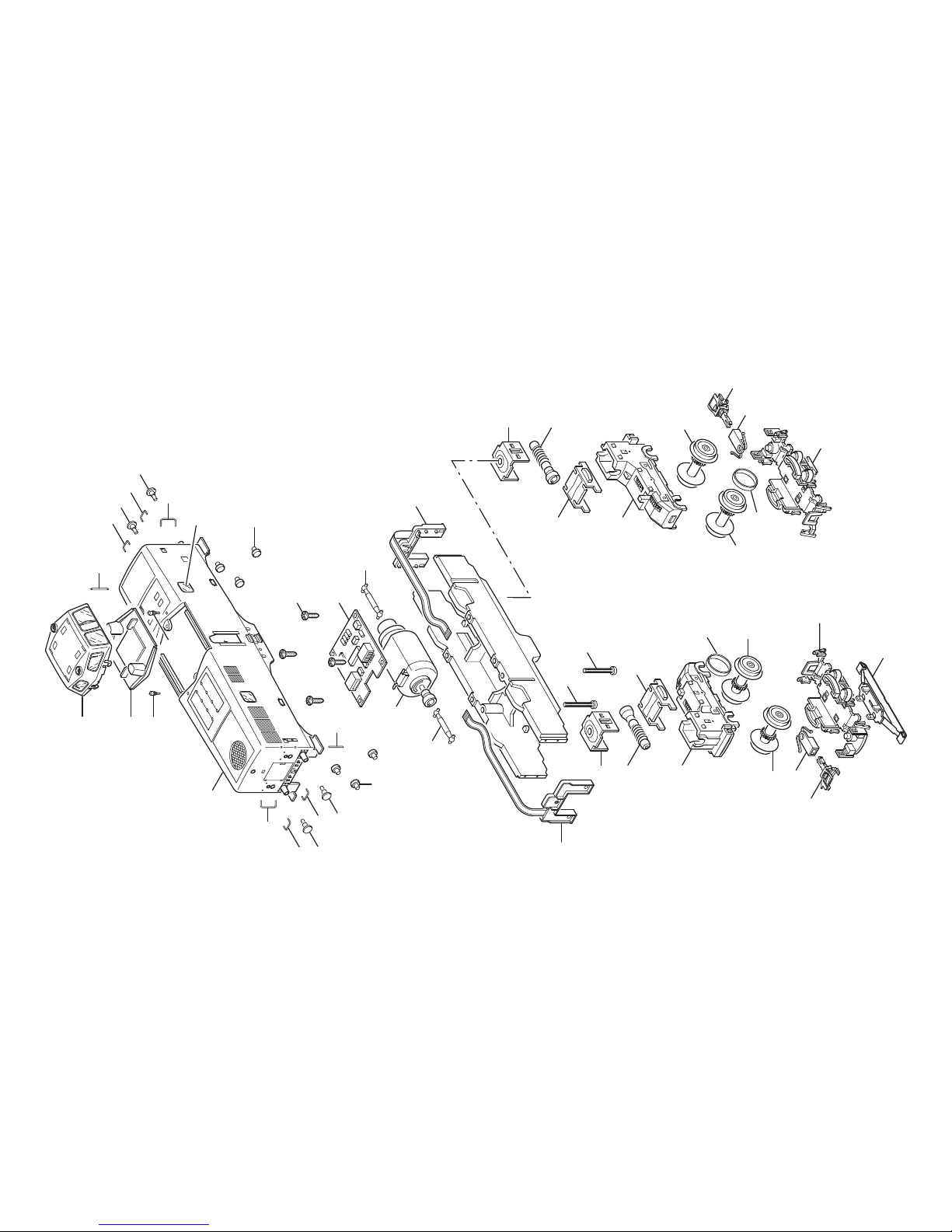

Die bei normalem Betrieb anfallenden Wartungsarbeiten
sind nachfolgend beschrieben. Für Reparaturen oder
Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fach
-
händler.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom-Transformator 6647,
Märklin Delta, Märklin Digital oder Märklin Systems)
eingesetzt werden. Keinesfalls Transformatoren für
eine Eingangsspannung von 220 V - für USA 110 V
- verwenden.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig
versorgt werden.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht
von Märklin freigegebene Fremdteile eingebaut werden und /
oder Märklin-Produkte umgebaut werden und die eingebauten
Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und
/ oder Schäden ursächlich war. Die Darlegungs- und Beweislast
dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden
nicht ursächlich war, trägt die für den Ein- und / oder Umbau ver
antwortliche Person und / oder Firma bzw. der Kunde
WARNUNG! Dieses Produkt enthält Magnete. Das Verschlucken
von mehr als einem Magneten kann unter Umständen tödlich
wirken. Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Page 5
5
Function
• Possible operating systems:
6646/6647 Märklin Transformer, Märklin Delta,
Märklin Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• Addresses that can be set: 01 – 80
• Address set at the factory: 24
• Adjustable acceleration/braking delay (simultaneous). Adjustable maximum speed.

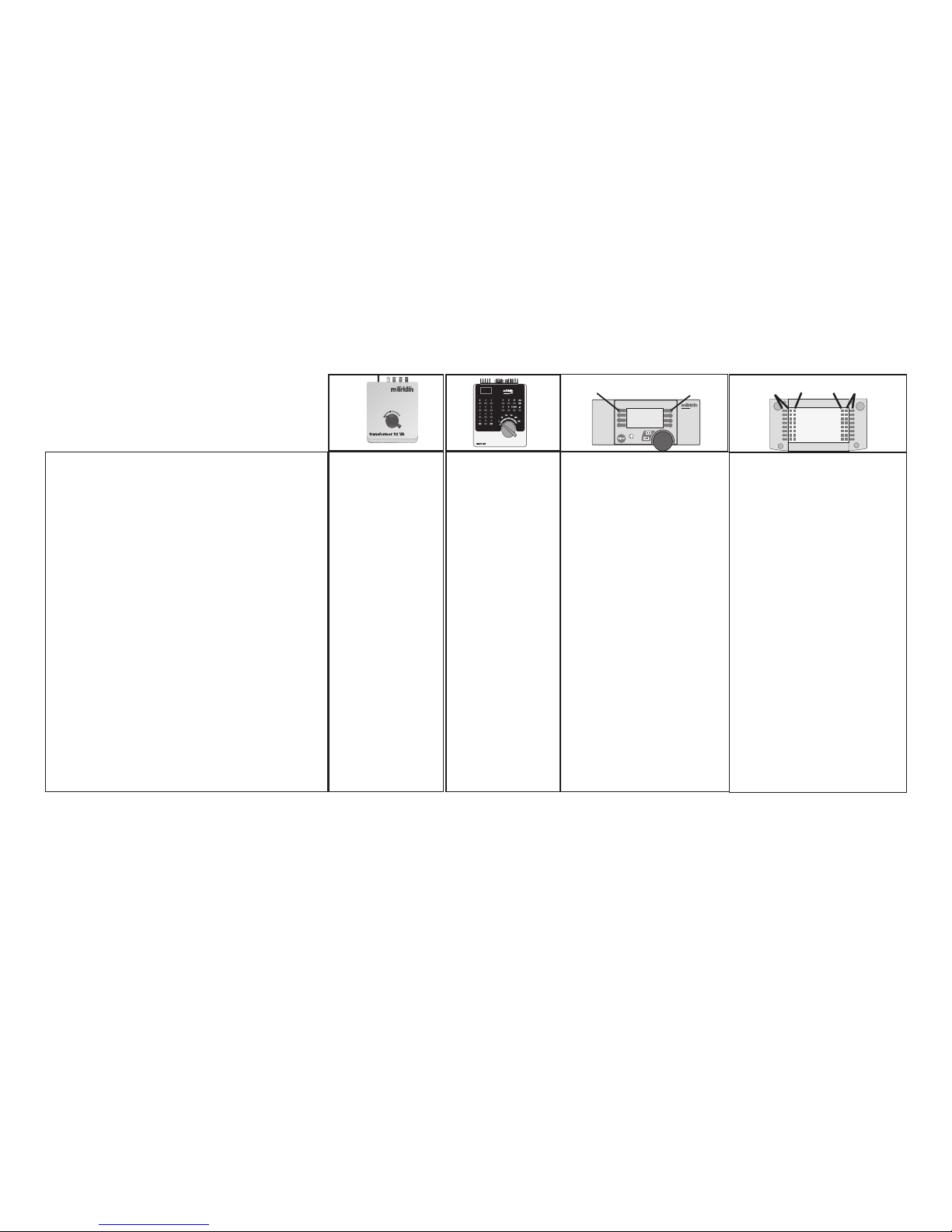

• Setting the locomotive parameters (address, accelera
tion/braking delay, maximum speed): with the Control
Unit, Mobile Station, Central Station.
• Headlights, changing over with the direction of travel.
The maintenance work necessary with normal operation
of this locomotive is described below. Please see your
authorized Märklin dealer for repairs or spare parts.
Safety Warnings
• This locomotive is to be used only with an operating system designed for it (Märklin 6646/6647 AC
trans-former, Märklin Delta, Märklin Digital or Märklin
Systems). Under no circumstances should transformers
rated for an input of 220 volts be connected to the
American 110 volt household current system.
• This locomotive must never be supplied with power
from more than one transformer.
• The feeder track must be equipped to prevent inter
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for
this purpose. The interference suppression set is not
suitable for digital operation.
• Pay close attention to the safety warnings in the
instructions for your operating system.
No warranty or damage claims shall be accepted in those cases
where parts neither manufactured nor approved by Märklin have
been installed in Märklin products or where Märklin products have
been converted in such a way that the non-Märklin parts or the
conversion were causal to the defects and / or damage arising. The
burden of presenting evidence and the burden of proof thereof,
that the installation of non-Märklin parts or the conversion in or of
Märklin products was not causal to the defects and / or damage
arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
WARNING! This product contains magnets. Swallowing more than
one magnet may cause death in certain circumstances. If necessa
-
ry, see a doctor immediately.
Page 6
6
Fonction
• Systèmes d’exploitation possibles:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation: automatique.
• Adresses disponibles: 01 – 80
• Adresse encodée en usine: 24
• Temporisation d’accélération et de freinage réglable
(les 2 simultanément). Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse,
temporisation accélér.-freinage, vitesse maximale): via
Control Unit, Mobile Station ou Central Station.
• Feux de signalisation avec inversion selon sens de
marche.
Les travaux d‘entretien occasionnels à effectuer en
exploitation normale sont décrits plus loin. Pour toute
réparation ou remplacement de pièces, adressez vous à
votre détaillant-spécialiste Märklin.
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec
un système d’exploitation adéquat (Märklin courant
alternatif - transformateur 6647, Märklin Delta, Märklin
Digital ou Märklin Systems). N’utilisez en aucun cas de
transformateurs pour une tension à l’entrée de 220 V
- 110 V pour les Etats-Unis.
• La locomotive ne peut être alimentée en courant que
par une seule source de courant.
• Pour l’exploitation de la locomotive en mode conven
tionnel, la voie de raccordement doit être déparasitée.
A cet effet, utiliser le set de déparasitage réf. 74046. Le
set de déparasitage ne convient pas pour l’exploitation
en mode numérique.
• Veuillez impérativement respecter les remarques sur
la sécurité décrites dans le mode d’emploi en ce qui
concerne le système d’exploitation.
Tout recours à une garantie commerciale ou contractuelle ou à
une demande de dommages-intérêt est exclu si des pièces non
autorisées par Märklin sont intégrées dans les produits Märklin
et / ou si les produits Märklin sont transformés et que les pièces
d’autres fabricants montées ou la transformation constituent la
cause des défauts et / ou dommages apparus. C’est à la personne
et / ou la société responsable du montage / de la transformation
ou au client qu’incombe la charge de prouver que le montage des
pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
ATTENTION ! Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle. Le cas échéant, consulter
immédiatement un médecin.
Page 7
7
Werking
• Mogelijke bedrijfssystemen:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen: 01 – 80
• Vanaf de fabriek ingesteld: 24
• Instelbare optrek- / afremvertraging (simultaan).Instel
-
bare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, optrekafremvertraging, maximumsnelheid): d.m.v. Control
Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijke frontseinen.
De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschreven. Voor reparatie of
onderdelen kunt u zich tot uw Märklin winkelier wenden.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrjfssysteem (Märklin wisselstroom transformator 6647,
Märklin Delta, Märklin digitaal of Märklin Systems)
gebruikt worden. In geen geval transformatoren met
een ingangsspanning van 220 V - voor USA 110 V
- gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorzie
-
ning gelijktijdig gevoed worden.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men
de ontstoor-set 74046 te gebruiken. Voor het digitale
bedrijf is deze ontstoor-set niet geschikt.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
Elke aanspraak op garantie en schadevergoeding is uitgesloten,
wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd
worden en de ingebouwde vreemde onderdelen resp. de ombouw
oorzaak van nadien opgetreden defecten en / of schade was. De
aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van
vreemde onderdelen in Märklin-producten of de ombouw van
Märklin-producten niet de oorzaak van opgetreden defecten en /
of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of firma danwel bij de klant.
LET OP! Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
gevolg hebben. Waarschuw direct een arts.
Page 8
8
Función
• Sistemas operativos posibles:
Märklin transformador 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Códigos disponibles: 01 – 80
• Código de fábrica: 24
• Arranque y frenado variable (simultáneo). Velocidad
máxima variable.
• Fijar parámetros de la locomotora (código,
arranque y frenado, velocidad máxima): por el Control
Unit, Mobile Station o Central Station.
• Faros frontales dependendientes del sentido de mar
-
cha.
Los trabajos de mantenimiento normales están descritos
a continuación. Para reparaciones o recambios contacte
con su proveedor Märklin especializado.
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin corriente alterna – transfor
mador 6647 – Märklin Delta – Märklin Digital o Märklin
Systems). En ningún caso utilizar los transformadores
para una tensión de entrada de 220 V (en el caso de
EE.UU. esta tensión es de 110 V).
• La locomotora no deberá recibir corriente eléctrica mas
que de un solo punto de abasto.
• Para el funcionamiento convencional de la locomotora
deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set
supresor de interferencias 74046. El set supresor de
interferencias no es adecuado para el funcionamiento
en modo digital.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
Se excluye todo derecho de garantía, prestación de garantía e
indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre
aquellos productos Märklin que hayan sido modificados cuando la
piezas ajenas montadas o la modificación sean las causas de los
desperfectos y/o daños posteriormente surgidos. La persona y/o
empresa o el cliente responsable del montaje o modificación será
el responsable de probar y alegar que el montaje de piezas ajenas
o la modificación en/de productos Märklin no son las causas de los
desperfectos y/o daños surgidos.
¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias. En este caso,
acudir immediatamente a un médico.
Page 9
9
Funzionamento
• Possibili sistemi di funzionamento:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento:
automatico
• Indirizzi impostabili: 01 – 80
• Indirizzo di fabbrica: 24
• Ritardo di avviamento/frenatura modificabile (simulta
-
neamente). Velocità massima modificabile.
• Regolazione dei parametri della locomotiva (indirizzo,
ritardo di avviamento/frenatura, velocità massima):
tramite Control Unit, Mobile Station oppure Central
Station.
• Illuminazione di testa dipendente dalla direzione di
marcia.
Le operazioni di manutenzione che si verificano nel
normale funzionamento sono descritte nel seguito. Per
riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al
Vostro rivenditore specialista Märklin.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (transformatore per corrente alternata Märklin 6647, Märklin
Delta, Märklin Digital oppure Märklin Systems). Non si
impieghino mai per USA, a 110 V, i transformatori per
una tensione di ingresso di 220 V.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Per il funzionamento tradizionale della locomotiva il
binario di alimentazione deve essere protetto dai distur
-
bi. A tale scopo si deve impiegare il corredo antidisturbi
74046. Tale corredo antidisturbi non è adatto per il
funzionamento Digital.
• Vogliate prestare assolutamente attenzione alle
avvertenze di sicurezza nelle istruzioni di impiego per il
Vostro sistema di funzionamento.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimento
danni in caso di montaggio sui prodotti Märklin di componenti non
espressamente approvati dalla ditta. Märklin altresì non risponde in
caso di modifiche al prodotto, qualora i difetti e i danni riscontrati
sullo stesso siano stati causati da modifiche non autorizzate o dal
montaggio di componente esterni da lei non approvati. L‘onere
della prova che i componenti montati e le modifiche apportate
non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di
componenti estranei o che ha apportato modifiche non autorizzate.
AVVERTIMENTO! Questo prodotto contiene magneti. L‘ingestione
di più di un magnete può causare la morte. In caso di ingestione
informare immediatamente un medico.
Page 10
10
Funktion
• Möjliga driftsystem: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Inställbara adresser: 01 – 80
• Adress från tillverkaren: 24
• Acceleration/ bromsfördröjning (simultant) kan ändras.
Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/
bromsfördröjning, toppfart): Via Control Unit,
Mobile Station eller Central Station.
• Körriktningsberoende frontbelysning.
Underhållsarbeten som uppstår vid normal användning
beskrivs som följer. Kontakta din Märklinfackhandlare för
reparationer och reservdelar.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström-transformator 6647, Märklin
Delta, Märklin Digital eller Märklin Systems).Använd
aldrig någonsin transformatorer avsedda att anslutas till
ingångsspänning 220 V - ej eller USA 110 V.
• Loket får inte samtidigt försörjas av mer än en kraftkäl
-
la.
• När motorvagnens lokdel ska köras med konventio
nell/analog drift måste anlutningsskenan vara avstörd.
Till detta använder man anslutningsgarnityr 74046 med
avstörning och överbelastningsskydd. Avstörnings
-
skyddet får inte användas vid digital körning.
• Eakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
Varje form av anspråk på garanti och skadestånd är utesluten
om delar används i Märklin-produkter som inte har godkänts av
Märklin och / eller om Märklin-produkter har modifierats och de
inbyggda främmande delarna resp. modifieringen var upphov till
de därefter uppträdande felen och / eller skadorna. Bevisbördan
för att inbyggnaden av främmande delar i eller ombyggnaden av
Märklin-produkter inte är upphovet till de uppträdande felen och /
eller skadorna, bär den person och / eller företag resp. kund som är
ansvarig för in- och / eller ombyggnaden.
VARNING! Denna produkt innehåller magneter. Sväljandet av mer
än en magnet kan under vissa omständigheter leda till döden. Om
en magnet svalts: Sök omedelbart läkarhjälp.
Page 11
11
Funktion
• Mulige driftssystemer: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• Indstillelige adresser: 01 – 80
• Adresse ab fabrik: 24
• Indstillelig opstarts-/bremseforsinkelse (simultan).
Indstillelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse, opstarts-/
bremseforsinkelse, maksimalhastighed): Via Control
Unit, Mobile Station eller Central Station.
• Køreretningsafhængig frontbelysning.
Vedligeholdelsesarbejder ved normal drift er beskrevet i
det efterfølgende. For reparation eller reservedele bedes
De henvende Dem til Deres Märklinforhandler.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem
(Märklin vekselstrøm-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems), der er beregnet
dertil. Transformatorer, der er beregnet til indgangs
-
spændingen 220 V, må aldrig tilsluttes til 110 V i USA.
• Lokomotivet må ikke forsynes fra mere end én strøm
-
kilde ad gangen.
• Ved konventionel drift af lokomotivet skal tilslutnings
-
sporet støjdæmpes. Dertil skal anvendes støjdæmp
ningssættet 74046. Støjdæmpningssættet er ikke egnet
til digital drift.
• Vær under alle omstændigheder opmærksom på de
vink om sikkerhed, som findes i brugsanvisningen for
Deres driftssystem.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er
udelukket, hvis der indbygges fremmeddele i Märklinprodukter,
der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter
bygges om og de indbyggede fremmeddele hhv. ombygningen var
årsag til sådanne opståede mangler og / eller skader. Det påhviler
kunden hhv. den person og / eller det firma, der er ansvarlig for
ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen
af fremmeddele i, eller ombygningen af Märklinprodukter ikke var
årsag til opståede mangler og / eller skader.
ADVARSEL! Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet. I givet
fald skal der straks søges læge.
Page 12
12
Schaltbare Funktionen / Controllable Functions / Fonctions commutables / Schakelbare functies
Funciones posibles / Funzioni commutabili / Kopplingsbara funktioner / Styrbare funktioner
STOP
mobile station
systems
1
5
Stirnbeleuchtung
fahrtrichtungsabhängig
Headlights
Direction-dependent
Eclairage des feux de signali- sation
avec inversion selon sens de marche
Frontverlichting
rijrichtingafhankelijk
Faros frontales dependientes del
sentido de marcha
Illuminazione di testa dipendente
dalla direzione di marcia
Frontbelysning körriktningsbe
-
roende
Frontbelysning afhængig af
køreretning
Dauernd ein 1)
Always on 1)
Activé en
permanence 1)
Continu aan 1)
Siempre encen-
dido
1)
Accesa in
permanenza 1)
Permanent till 1)
Konstant tændt 1)
function/off
Licht-Taste
Headlight Button
Touche éclairage
Verlichtingstoets
Tecla alumbrado
Tasto luci
Ljustangent
Belysningstast
central
station
60212
f0
f0f8
f8
Licht-Taste
Headlight Button
Touche éclairage
Verlichtingstoets
Tecla alumbrado
Tasto luci
Ljustangent
Belysningstast
Page 13
13
Schaltbare Funktionen / Controllable Functions / Fonctions commutables / Schakelbare functies
Funciones posibles / Funzioni commutabili / Kopplingsbara funktioner / Styrbare funktioner
STOP
mobile station
systems
1
5
Rangiergang (nur ABV)
Low speed Switching Range (only ABV)
Mode manœuvre (uniquement ABV).
Rangeerstand (alleen ABV)
Marcha maniobras (ABV)
Andatura da manovra (solo ABV)
Rangergång (andast ABV)
Rangergear (kun ABV)
- f4
Taste bei Symbol
Button next to symbol
Touche à côté symbole
Toets naast symbol
Tecla al lado del
simbolo
Tasto vicino al simbolo
Tangent bredvid
symbol
Tast ved siden af
symbol
central
station
60212
f0
f0f8
f8
Taste bei Symbol
Button next to symbol
Touche à côté symbole
Toets naast symbol
Tecla al lado del simbolo
Tasto vicino al simbolo
Tangent bredvid symbol
Tast ved siden af symbol
Page 14
14
Parameter • Parameter • Paramètre • Parameter •
Parámetro • Parametro • Parameter • Parameter
Register • Register •
Registre • Register •
Registro • Registro •
Register • Register
Wert • Value •
Valeur • Waarde
• Valor • Valore •
Värde • Værdi
Adresse • Address • Adresse • Adres • Código • Indrizzo •
Adress • Adresse
01 01 - 80
Anfahr/Bremsverzögerung • Acceleration/Braking delay •
Temoprisation accélération/freinage • Optrekvertraging/Afremvertraging • Regulación arranque/Frenado lento • Ritardo
di avviamento/frentura • Igångsättningsreglering/Bromsfördröjning • Opstartregulierung/Bremseforsinkelse
03 01 - 31
Höchstgeschwindigkeit • Maximum speed •
Vitesse maximale • Maximumsneilheid • Velocidad máxima •
Velocità massima • Toppfart • Maksimalhastighed
05 01 - 63
Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen •
Restablecer los valores de serie • Pipristinare sui valori di serie
• Återställa till standardvärden • Tibagestil til serieværdien
08 08
Page 15
15
Lokomotiv-Gehäuse abnehmen
Removing the locomotive body
Enlever la caisse de la locomotive
Locomotiefkap verwijderen
Retirar la carcasa de la locomotora
Smontaggio della sovrastruttura della locomotiva
Tag av lokkåpan
Aftag lokomotivets overdel
Kupplung tauschen
Changing couplers
Remplacer les attelages
Koppeling verwisselen
Cambiar el enganche
Sostiure il gancio
Kopplet bytes ut
Kobling ombyttes
701 630
2.
1.
1.
Page 16
16
Schmierung nach etwa 40 Betriebsstunden
Lubrication after approximately 40 hours of operation
Graissage après environ 40 heures de marche
Smering na ca. 40 bedrijfsuren
Engrase a las 40 horas de funcionamiento
Lubrificazione dopo circa 40 ore di funzionamento
Smörjning efter ca. 40 driftstimmar
Smøring efter ca. 40 driftstimer
TRIX 66626
Page 17
17
Haftreifen auswechseln
Changing traction tires
Changer les bandages d’adhérence
Antislipbanden vervangen
Cambio de los aros de adherencia
Sostituzione delle cerchiature di aderenza
Slirskydd byts
Friktionsringe udskiftes
7154
Schleifer auswechseln
Changing the pickup shoe
Changer le frotteur
Vervangen van het sleepcontact
Cambio del patín toma-corriente
Sostituzione del pattino
Byt släpsko
Udskiftning af slæbesko
206 370
2 mm
Page 18
18
2
19
24
22
20
21
1
3
4
6
6
7
7
8
11
12
13
14
17
17
8
9
9
2
5
7
7
8
9
15
16
18
27
26
28
24
23
22
21
20
8
9
10
10
15
16
18
11
25
25
Details der Darstellung
können von dem Modell
abweichen
Page 19
19
1 Aufbau 120 005
2 Pfeife 239 990
3 Führerhaus 120 008
4 Führerstand 411 213
5 Maschinenraumfenster 411 208
6 Lichtkörper 411 214
7 Puffer 761 850
8 Griffstange oben 411 217
9 Griffstange Ecke 411 216
10 Linsenschraube 308 468
Lok-.Unterteil
11 Beleuchtungseinheit 411 248
12 Decoder 103 787
13 Linsenschraube 786 750
14 Motor 411 222
15 Halteklammer 411 244
16 Halteklammer 411 242
17 Kardanwelle 411 243
18 Schneckenwelle 229 277
19 Getriebegehäuse vorne 411 225
20 Treibradsatz 109 343
21 Treibradsatz mit Haftreifen 109 344
22 Haftreifen 7 154
23 Drehgestellblende vorne 411 237
24 Kupplungsschacht 411 239
25 Kupplung 7 203
26 Schleifer 206 370
27 Getriebegehäuse hinten 109 354
28 Drehgestellblende hinten 411 238
Page 20
Gebr. Märklin & Cie. GmbH
Postfach 8 60
D-73008 Göppingen
www.maerklin.com
116604/0209/SmEf
Änderungen vorbehalten
© by Gebr. Märklin & Cie. GmbH
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
Loading...
