M12 LWC M15 LWC M15A LWC
M-LWC SERIES
(Active / Passive)
User Manual / Instrucciones de Usuario
Rev 16.03.01
EN
M12 LWC - M15 LWC
M 15A LWC
SAFETY RELATED SYMBOLS
WARNING:
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK. DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR
HUMIDITY. DO NOT REMOVE COVER. THIS PRODUCT IS
NOT INTENDED FOR USE OTHER THAN STATED.
ENSURE THAT THE MAIN VOLTAGE SOURCE MATCHES
THE VOLTAGE RATING.
GRAPHICAL SYMBOLS EXPLANATION
This symbol, wherever used,alerts you to
the presence of un-isulated and dangerous
voltages within the product enclosure.
These are voltages that may be sufficient to
constitute the risk of electric shock.
This symbol, wherever used, alerts you to
important operating and maintenance
instructions. Please read.
AC mains (Alternating Current)
Hazardous Live Terminal
ON: Denotes the product is turned on.
OFF: Denotes the product is turned off.
WARNING
Describes precautions that should be observed to
prevent the possibility of death or injury to the user.
CAUTION
Describes precautions that should be observed to
prevent damage to the product.
WARNING
Power Supply
Ensure that the mains source voltage (AC outlet)
matches the voltage rating of the product. Failure
to do so could result in damage to the product and
possibly the user.
Unplug the product before electrical storms occur
and when unused for long periods of time to reduce
the risk of electric shock or fire.
External Connection
Always use proper ready-made insulated mains
cabling (power cord). Failure to do so could result
in shock or fire. If in doubt, seek advice from a
registered electrician.
Do not Remove Any Cover
Within the product are areas where high voltages
may be present. To reduce the risk of electric shock
do not remove any covers unless the AC mains
power cord is removed.
Covers should be removed by qualified service
personnel only.
No user serviciable parts inside.
Fuse
To prevent fire an damage to the product, use only
the recommended fuse type as indicated in this
manual. Do not short-circuit the fuse holder.
Before replacing fuse, make sure that the product
is OFF and disconnected from the AC outlet.
Protective Ground
Before turning the product ON, make sure that it is
connected to Ground. This is to prevent the risk of
electric shock.
Never cut internal or external Ground wires. Likewise,
never remove Ground wiring from the Protective
Ground Terminal.
Operating Conditions
Always install in accordance with the manufacturer´s
instructions.
To avoid the risk of electrtic shock and damage, do
not subject the product to any liquid/rain or moisture.
Do not use this product when in close proximity to
water.
Do not install this product near any direct heat source.
Do not block areas of ventilation.
MBS Series (Active/Passive) - 1 - User Manual / Manual de uso
PASSIVE SERIES M12 LWC - M 15 LWC

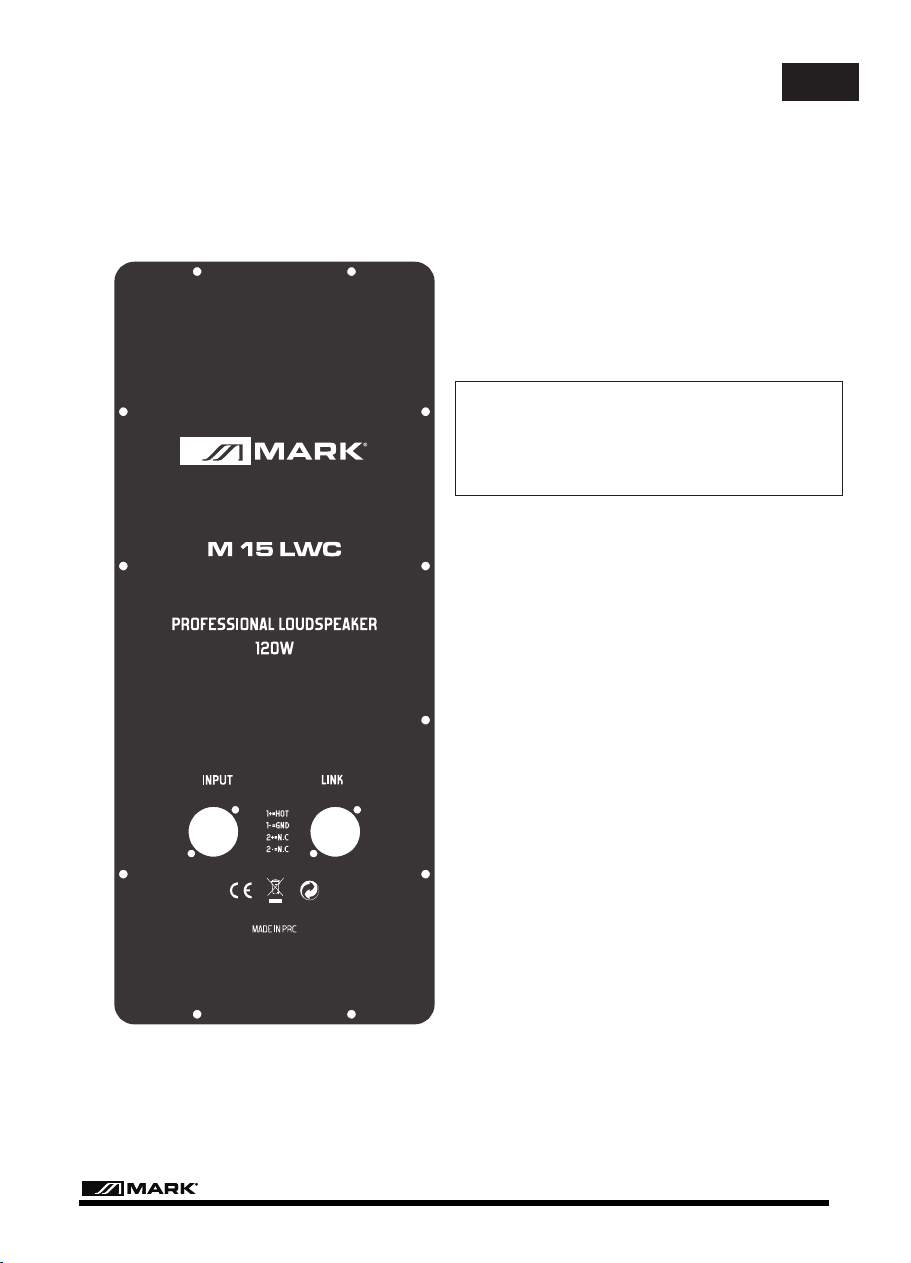

This is an example picture for passive
series rear panel.The rest of device on
this series have the same configuration
changing the power output.
EN
MBS Series (Active/Passive) - 2 - User Manual / Manual de uso
EN
ACTIVE SERIES M 15A LWC
7
8
9
1
2
3
4
5
6
10
11
12
13
14
15
17
18
16
MBS Series (Active/Passive) - 3 - User Manual / Manual de uso

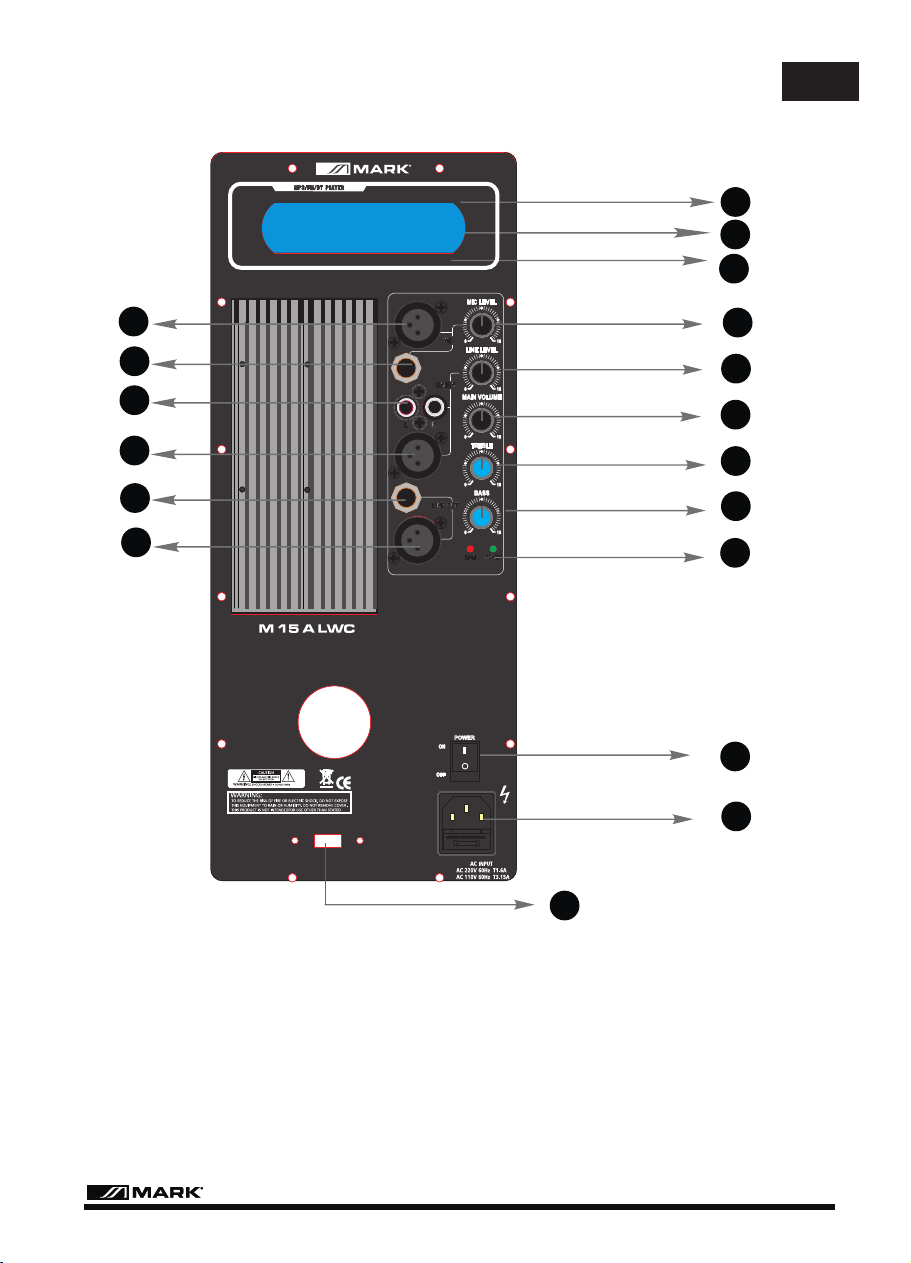

1 - 2. MIC Input. XLR 3 pin/Jack 1/4" connectors for a
microphone input.
3. LINE Input. 2x RCA connectors that allow to connect
an external unbalanced audio device (CD, tuner, deck)
4. LINE Input. XLR 3 pin connector for a LINE input
5. LINE Out. Jack 1/4" connector in order to send the
pre-amplified signal to another amplifier device.
6. LINE Out. XLR 3 pin connector in order to send the
pre-amplified signal to another amplifier device.
7. SD Card Slot.
8. LCD Display & button interface
9. USB port
10. MIC Volume control. It is used to adjust the signal
level from the Microphone input.
11. LINE Volume control. It is used to adjust the signal
level from the LINE input.
12. MAIN Volume. It controls the level of the overall
system output.
13. TREBLE control. It provides a boost or cut of up to
15 dB for the high frequency.
14. BASS control. It provides a boost or cut of up to
15 dB for the high frequency.
EN
15. POWER/LIMIT LEDs
POWER LED (green colour) lits when the unit is connected. LIMIT LED (red colour) lits
when the output signal has distortion. Reduce the volume in order to turn off this LED.
16. VOLTAGE SELECTOR. It allows to select the main input voltage according the installation place.
17. On/Off Power switch. Press it to power on/off the
device
18. AC power. Connect the incorporated AC power cord.
MBS Series (Active/Passive) - 4 - User Manual / Manual de uso
EN
Passive Series
Model
Type
Woofer
Tweeter
Diameter
Coil Diameter
Diameter / Coil material
Impedance
Power Output (AES)
Power Output (program)
Frequency Response
Sensitivity
Max. SPL
Connectors
Dimensions
Weight
Active Series
Model
Woofer
Tweeter
Amplifier
Functions
Type
Diameter
Coil Diameter
Diameter/Coil material
Amplifier type
Power Handling (AES)
Power Handling (Prog.)
Frequency Response
Sensitivity
Max. SPL
Dimensions
Weight
Input connectors
Output connectors
Controls
MP3 player, LCD Display, Remote control, FM radio, Bluetooth, USB/SD
M 12 LWC
2-Way passive loudspeaker
12"
1.5"
25 mm/Titanium
8 Ω
100 W
200 W
60 Hz - 20 kHz
92 dB
115 dB
2x XLN 4
310 x 355 x 565 mm
9.5 kg
M 15 LWC
15"
1.5"
25 mm/Titanium
8 Ω
120 W
240 W
60 Hz - 20 kHz
92 dB
116 dB
2x XLN 4
425 x 370 x 700 mm
10.8 kg
M 15A LWC
Self powered loudspeaker
15"
1.5"
25 mm/Titanium
Class-AB
120 W
240 W
60 Hz - 20 kHz
92 dB
115 dB
425 x 370 x 700 mm
XLR3-Jack 1/4" (MIC) - XLR3-RCA (LINE)
EQ (Treble- Bass), Mic, Line, Main volume
12.8 kg
XLR3-Jack 1/4"
MBS Series (Active/Passive) - 5 - User Manual / Manual de uso
M12 LWC - M15 LWC
M15A LWC
SIMBOLOS RELATIVOS A LA SEGURIDAD
WARNING:
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK. DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR
HUMIDITY. DO NOT REMOVE COVER. THIS PRODUCT IS
NOT INTENDED FOR USE OTHER THAN STATED.
ENSURE THAT THE MAIN VOLTAGE SOURCE MATCHES
THE VOLTAGE RATING.
ES
EXPLICACION DE LOS SIMBOLOS GRAFICOS
Este símbolo, cuando aparece, le alerta
de la presencia de un voltaje peligroso y no
aislado dentro del producto. este voltaje
puede ser suficiente para constituir un riesgo
de descarga eléctrica.
Este símbolo, cuando se use, le alerta de una
instrucción de funcionamiento o seguridad
importante. Por favor, léala
Alimentación AC (Corriente Alterna)
Terminal cargado (peligro)
ON: Denota que el producto está encendido.
OFF: Denota que el producto está apagado.
WARNING
Describe precauciones que deben ser observadas
para prevenir la posibilidad de muerte o daños al
usuario.
CAUTION
Describe precauciones que deben ser observadas
para prevenir daños en el producto.
WARNING
Alimentación
Asergúrese que la toma de alimentación (Toma AC)
es igual a la marcada por el producto. Si no es así
el producto podría dañarse e incluso dañar al usuario.
Desconecte el producto antes de una tormenta
eléctrica y cuando vaya a dejar de usarlo durante
periodos largos de tiempo para reducir el riesgo de
descargas eléctricas.
Conexiones Externas
Utilice siempre el cable de alimentación aislado
suministrado. En caso de no hacerlo, puede incurrir
en un riesgo de descarga eléctrica o fuego. En caso
de duda, consulte a un electricista especializado.
No retire ninguna cubierta
Dentro del producto hay zonas con tensiones altas
presentes. Para reducir el riesgo de descargas
eléctricas no quite las tapas a menos que el cable
AC esté retirado.
Las tapas sólo deben ser retiradas por personal
cualificado.
No hay elementos de control para el usuario en el
interior.
Fusible
Para prevenir fuego y daño en el producto, uso
sólo el tipo de fusible recomendado como indica el
manual. No cortocircuite el portafusible. Antes de
sustituirlo, asegúrese que el producto está apagado
y desconéctelo de la toma AC..
Protección de masa
Antes de encender la unidad, asegúrese que está
conectado a masa. Esto previene el riesgo de descarga
eléctrica.
Nunca corte interna o externamente el cable de masa
Además nunca desconecte el cable del terminal de
masa.
Condiciones de Funcionamiento
Instale la unidad de acuerdo a la instrucciones del
fabricante.
para evitar el riesgo de descargas eléctricas y daños, no
someta al producto a ningún líquido, lluvia o humedad.
No use el producto cerca del agua.
No instale este producto bajo la luz solar directa.
No bloquee las salidas de ventilación.
MBS Series (Active/Passive) - 6 - User Manual / Manual de uso
ES
PASSIVE SERIES M12 LWC - M 15 LWC
Este es un dibujo de ejemplo del panel
trasero de la serie pasiva. El resto de
dispositivos de esta serie tienen la
misma configuración exceptuando la
potencia de salida.
MBS Series (Active/Passive) - 7 - User Manual / Manual de uso
SERIE ACTIVA M 15A LWC
ES
7
8
9
1
2
3
4
5
6
10
11
12
13
14
15
17
18
16
MBS Series (Active/Passive) - 8 - User Manual / Manual de uso
ES

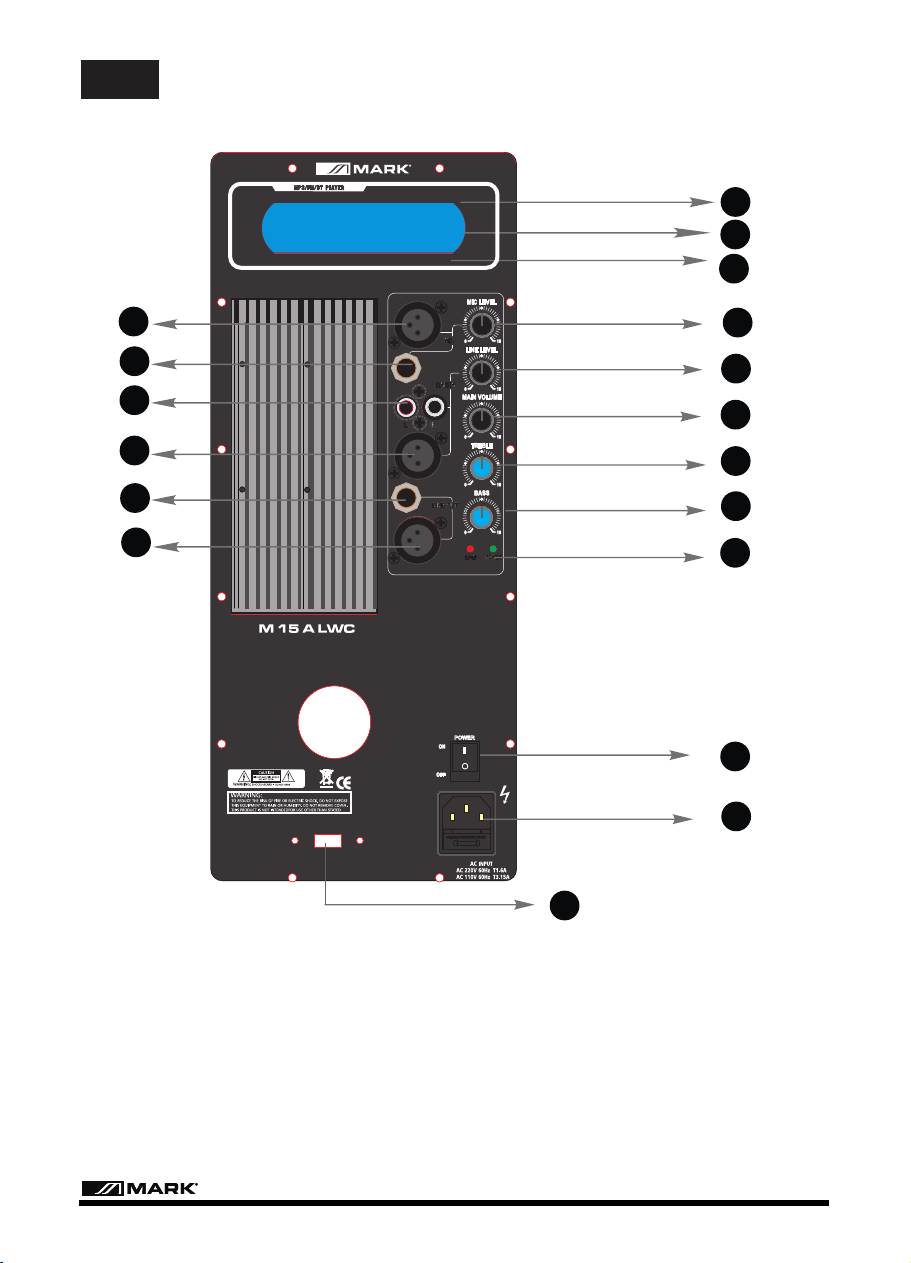

1 - 2. Entrada MIC. Conectores XLR 3 pin y Jack 1/4" para entrada
de micrófono.
3. Entrada LINE. 2x conectores RCA que permiten
conectar un dispositivo externo de audio desbalanceado
(CD, pletina, sintonizador).
4. Entrada LINE. Conector XLR 3 pin para entrada LINE.
5. Salida LINE. Conector Jack 1/4" que permite enviar la
señal pre-amplificada a otro dispositivo amplificador.
6. Salida LINE. Conector XLR 3 pin que permite enviar la
señal pre-amplificada a otro dispositivo amplificador.
7. Slot para tarjeta SD.
8. Pantalla LCD y botones del reproductor.
9. Puerto USB.
10. Control de volumen MIC. Se usa para ajustar el
nivel de señal de la entrada de micrófono.
11. Control de volumen LINE. Se usa para ajustar el
nivel de señal de la entrada LINE.
12. Volumen MAIN. Controla el nivel de volumen de la
salida total del sistema.
13. Control TREBLE. Proporciona realce o atenuación
de hasta 15 dB para frecuencias agudas.
14. Control BASS. Proporciona realce o atenuación
de hasta 15 dB para frecuencias graves
15. LEDs POWER y LIMIT. El LED POWER (color verde) se enciende al conectar la unidad.
El LED LIMIT (color rojo) se enciende cuando la salida tiene distorsión. Reduzca el volumen
para apagar este LED.
16. Selector de tensión. Permite seleccionar el voltaje de entrada de acuerdo al lugar de instalación
17. Conmutador On/Off. Presione para encender/apagar la
unidad.
18. Toma AC. Conecte el cable AC incorporado.
MBS Series (Active/Passive) - 9 - User Manual / Manual de uso
Serie Pasiva
ES
Woofer
Tweeter
Serie Activa
Woofer
Tweeter
Amplificador
Funciones
Modelo
Tipo
Diámetro
Diámetro bobina
Diámetro / Material
Impedancia
Potencia de salida (AES)
Potenc. salida(program)
Respuesta en frecuencia
Sensibilidad
Max. SPL
Conectores
Dimensiones
Peso
Modelo
Tipo
Diámetro
Diámetro de la bobina
Diámetro/Material
Tipo de amplificador
Potenc. soportada (AES)
Potenc. soport. (Prog.)
Respuesta en frecuencia
Sensibilidad
Max. SPL
Dimensiones
Peso
Conectores de entrada
Conectores de salida
Controles
Reproductor MP3, Pantalla LCD, Mando, radio FM, Bluetooth, USB/SD
M 12 LWC
Cajas acústicas pasivas de 2 vías
12"
1.5"
25 mm/Titanio
8 Ω
100 W
200 W
60 Hz - 20 kHz
92 dB
115 dB
2x XLN 4
310 x 355 x 565 mm
9.5 kg
M 15 LWC
15"
1.5"
25 mm/Titanio
8 Ω
120 W
240 W
60 Hz - 20 kHz
92 dB
116 dB
2x XLN 4
425 x 370 x 700 mm
10.8 kg
M 15A LWC
Caja acústica autoamplificada
15"
1.5"
25 mm/Titanio
Clase-AB
120 W
240 W
60 Hz - 20 kHz
92 dB
115 dB
425 x 370 x 700 mm
XLR3-Jack 1/4" (MIC) - XLR3-RCA (LINE)
EQ (Treble- Bass), Mic, Line, Main volume
12.8 kg
XLR3-Jack 1/4"
MBS Series (Active/Passive) - 10 - User Manual / Manual de uso
EQUIPSON, S.A.
Avda. El Saler, 14 - Pol. Ind. L´Alteró
46460 - Silla (Valencia) Spain
Tel. +34 96 121 63 01 Fax + 34 96 120 02 42
equipson@equipson.es
www.equipson.es
/
Loading...
