Betriebsanleitung Sektionaltorantrieb STA 1
D
D
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 1
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 1
Page 2
1. Inhaltsangabe
2. Angaben zum Dokument
1. Inhaltsangabe 2
2. Angaben zum Dokument 2
3. Allgemeine Sicherheitshinweise 3
4. Produktübersicht 4
5. Montage 5
6. Inbetriebnahme 7
7. Notbedienung 12
8. Wartung 13
9. Technische Daten 14
10. EG-Einbauerklärung 21
Originalbetriebsanleitung
− Urheberrechtlich geschützt.
− Nachdruck, auch auszugsweise, nur mit unserer
Genehmigung.
− Änderungen, die dem technischen Fortschritt dienen,
vorbehalten.
− Alle Maßangaben in Millimeter.
− Darstellungen sind nicht maßstabsgetreu.
Symbolerklärung
GEFAHR!
Sicherheitshinweis auf eine Gefahr, die unmittelbar zu Tod
oder zu schweren Verletzungen führt.
WARNUNG!
Sicherheitshinweis auf eine Gefahr, die zu Tod oder zu
schweren Verletzungen führen kann.
VORSICHT!
Sicherheitshinweis auf eine Gefahr, die zu leichten bis
mittelschweren Verletzungen führen kann.
HINWEIS
Sicherheitshinweis auf eine Gefahr, die zu Beschädigungen
oder zur Zerstörung des Produkts führen kann.
KONTROLLE
Hinweis auf eine durchzuführende Kontrolle.
VERWEIS
Verweis auf separate Dokumente die zu beachten sind.
Handlungsaufforderung
− Liste, Aufzählung
2 – Sektionaltorantrieb STA 1 / Rev. B 0.3
Ô Verweis auf andere Stellen in diesem Dokument
Page 3
3. Allgemeine Sicherheitshinweise
D
GEFAHR!
Lebensgefahr durch Nichtbeachtung der
Dokumentation!
Beachten Sie alle Sicherheitshinweise in diesem
Dokument.
Gewährleistung
Eine Gewährleistung in Bezug auf Funktion und Sicherheit
erfolgt nur, wenn die Warn- und Sicherheitshinweise in dieser
Betriebsanleitung beachtet werden.
Für Personen- oder Sachschäden, die durch Nichtbeachtung
der Warn- und Sicherheitshinweise eintreten, haftet die
Marantec GmbH + Co. KG nicht.
Für Schäden, die durch die Verwendung von nicht zugelassenen Ersatzteilen und Zubehör entstehen, ist jede Haftung
und Gewährleistung seitens des Herstellers ausgeschlossen.
Bestimmungsgemäße Verwendung
Die Antriebe der STA 1 Serie sind ausschließlich für das
Öffnen und Schließen von gewichtsausgeglichenen Sektionaltoren geeignet.
Zielgruppe
Nur qualizierte und geschulte Fachmonteure dürfen den Antrieb montieren und die mechanische Wartung durchführen.
Qualizierte und geschulte Fachmonteure erfüllen folgende
Anforderungen:
− Kenntnis der allgemeinen und speziellen Sicherheits- und
Unfallverhütungsvorschriften,
− Kenntnis der einschlägigen Vorschriften,
− Ausbildung in Gebrauch und Pege angemessener
Sicherheitsausrüstung,
− Fähigkeit, Gefahren in Zusammenhang mit der Montage zu
erkennen.
Nur qualizierte und geschulte Elektrofachkräfte dürfen den
Antrieb anschließen und die elektrische Wartung durchführen.
Qualizierte und geschulte Elektrofachkräfte erfüllen folgende
Anforderungen:
− Kenntnis der allgemeinen und speziellen Sicherheits- und
Unfallverhütungsvorschriften,
− Kenntnis der einschlägigen elektrotechnischen Vorschriften,
− Ausbildung in Gebrauch und Pege angemessener
Sicherheitsausrüstung,
− Fähigkeit, Gefahren in Zusammenhang mit Elektrizität zu
erkennen.
Hinweise zu Montage und Anschluss
− Vor elektrischen Arbeiten muss die Anlage von der Strom-
versorgung getrennt werden. Während der Arbeiten muss
sichergestellt werden, dass die Stromversorgung unterbrochen bleibt.
− Die örtlichen Schutzbestimmungen sind zu beachten.
− Netz- und Steuerleitungen müssen getrennt verlegt werden.
Prüfgrundlagen und Vorschriften
Bei Anschluss, Programmierung und Wartung müssen
folgende Vorschriften beachtet werden (ohne Anspruch auf
Vollständigkeit).
Bauproduktnormen
− EN 13241-1 (Produkte ohne Feuer und Rauchschutzeigen-
schaften)
− EN 12445 (Nutzungssicherheit kraftbetätigter Tore -
Prüfverfahren)
− EN 12453 (Nutzungssicherheit kraftbetätigter Tore -
Anforderungen)
− DIN EN 12604 (Tore – mechanische Aspekte –
Anforderungen)
− EN 12635 (Tore - Einbau und Nutzung)
− EN 12978 (Schutzeinrichtungen für kraftbetätigte Tore -
Anforderungen und Prüfverfahren)
EMV
− EN 55014-1 (Störaussendung Haushaltsgeräte)
− EN 61000-3-2 (Rückwirkungen in Strom versorgungsnetzen
– Oberschwingungen)
− EN 61000-3-3 (Rückwirkungen in Strom versorgungsnetzen
– Spannungsschwankungen)
− DIN EN 61000-6-2 (Elektromagnetische Verträglichkeit
(EMV) - Teil 6-2: Fachgrundnormen – Störfestigkeit für
Industriebereiche)
− DIN EN 61000-6-3 (Elektromagnetische Verträglichkeit
(EMV) - Teil 6-3: Fachgrundnormen – Störaussendung für
Wohnbereich, Geschäfts- und Gewerbebereiche sowie
Kleinbetriebe)
Maschinenrichtlinie
− EN 60204-1 (Sicherheit von Maschinen, elektrische Ausrü-
stung von Maschinen; Teil 1: Allgemeine Anforderungen)
− EN ISO 12100 (Sicherheit von Maschinen – Allgemeine
Gestaltungsleitsätze - Risikobeurteilung und Risikominderung)
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 3
Page 4
Allgemeine Sicherheitshinweise
4. Produktübersicht
Niederspannung
− DIN EN 60335-1 (Sicherheit elektrischer Geräte für den
Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine
Anforderungen)
− DIN EN 60335-2-103 (Sicherheit elektrischer Geräte für den
Hausgebrauch und ähnliche Zwecke - Teil 2-103: Besondere
Anforderungen für Antriebe für Tore, Türen und Fenster)
Ausschuss für Arbeitsstätten (ASTA)
− ASR A1.7 (Technische Regeln für Arbeitsstätten „Türen und
Tore“)
Folgende Liefervarianten des Antriebs STA 1 sind möglich:
− STA/STAW 1 E (externe Steuerung mit Entriegelung)
− STA/STAW 1 KE (externe Steuerung mit Kette)
− STA/STAW 1 KU (externe Steuerung mit Kurbel)
− STA/STAW 1 E - 100% ED (externe Steuerung mit
Entriegelung, 100% Einschaltdauer)
− STA/STAW 1 KE - 100% ED (externe Steuerung mit Kette,
100% Einschaltdauer)
− STA/STAW 1 KU - 100% ED (externe Steuerung mit Kurbel,
100% Einschaltdauer)
− STAC/STAWC 1 E (integrierte Steuerung mit Entriegelung)
− STAC/STAWC 1 KE (integrierte Steuerung mit Kette)
− STAC/STAWC 1 KU (integrierte Steuerung mit Kurbel)
4 – Sektionaltorantrieb STA 1 / Rev. B 0.3
Page 5
5. Montage
D
5.1 Vorbereitung
WARNUNG!
Schwere Verletzungen möglich durch unsachgemäße Montage des Antriebs!
− Der Antrieb muss spannungsfrei montiert werden.
− Der Antrieb darf sich auf der Welle nicht verschieben.
− Alle Bauteile müssen von der Konstruktion und dem
Untergrund für die Belastungen ausgelegt sein.
− Die Montage muss aus einem sicheren Stand erfolgen
(z. B. Gerüst).
HINWEIS
Sachschaden durch unsachgemäße Montage des
Antriebs!
Um Beschädigungen am Antrieb und am Tor zu vermeiden,
darf der Antrieb nur montiert werden, wenn
− der Antrieb unbeschädigt ist,
− die Umgebungstemperatur -20 ºC bis +60ºC beträgt,
− die Aufstellhöhe 1.000 m über NN nicht übersteigt,
− die Schutzart entsprechend ausgewählt worden ist.
5.2 Aufsteckmontage
HINWEIS
Sachschaden möglich durch unsachgemäße Montage des Antriebs!
Um Beschädigungen am Antrieb und am Tor zu vermeiden,
muss der Antrieb auf einer Konsole oder mit einer Drehmomentstütze schwingungsgedämpft montiert werden.
VERWEIS
Für die Montage des Antriebs an das Tor ist die
entsprechende Tor-Anleitung zu beachten.
Vollwelle
Vergewissern Sie sich vor der Montage, dass
– der Antrieb nicht blockiert ist,
– der Antrieb nach längerer Lagerzeit neu vorbereitet wurde,
– alle Anschlüsse ordnungsgemäß ausgeführt wurden,
– die Drehrichtung des Getriebemotors korrekt ist,
– alle Motorschutzeinrichtungen aktiv sind,
– keine anderen Gefahrenquellen vorhanden sind,
– der Montageort großräumig abgesperrt ist.
Prüfen Sie, ob die Passfeder mit der örtlichen Federwelle
übereinstimmt.
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 5
Page 6
Montage

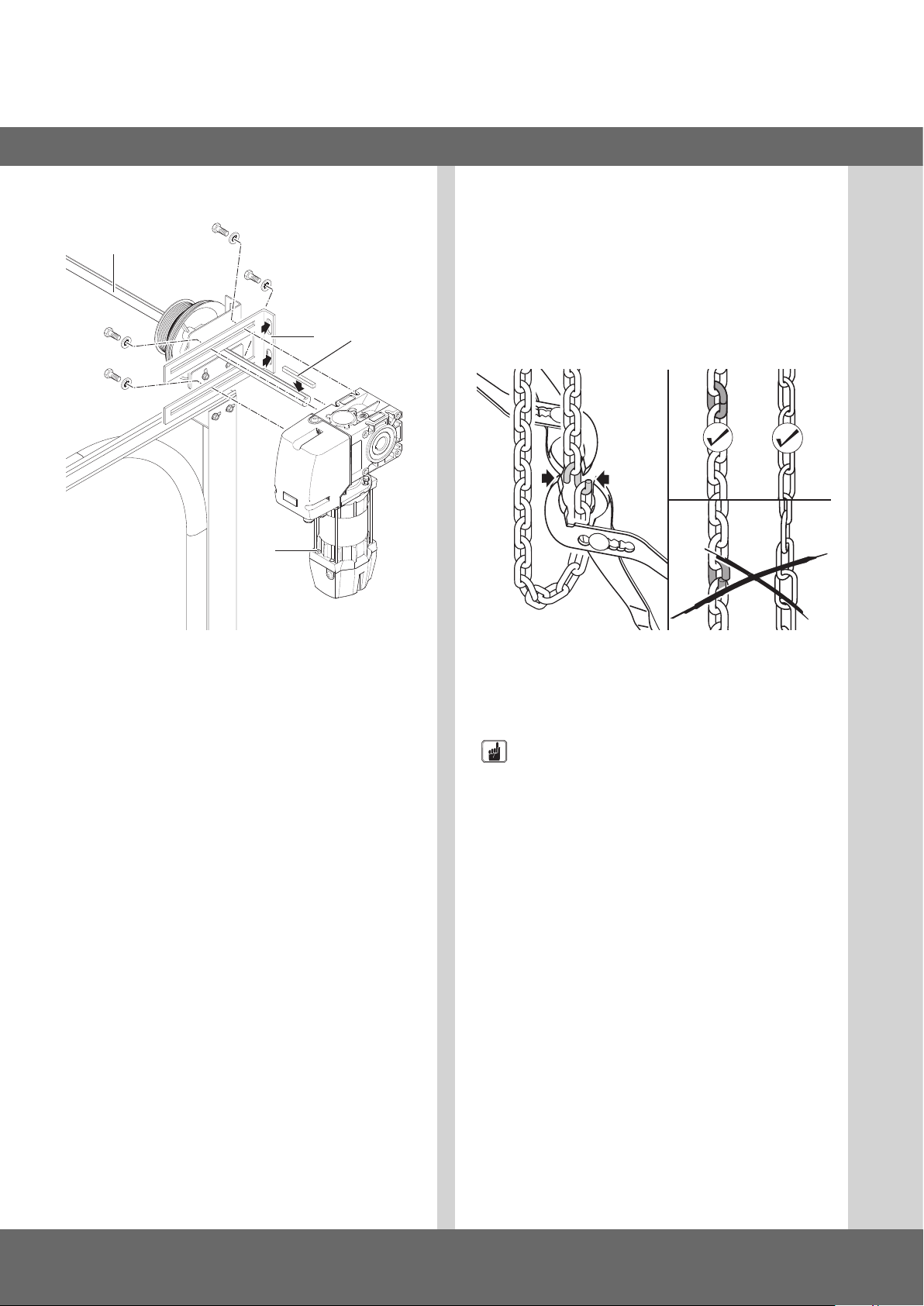

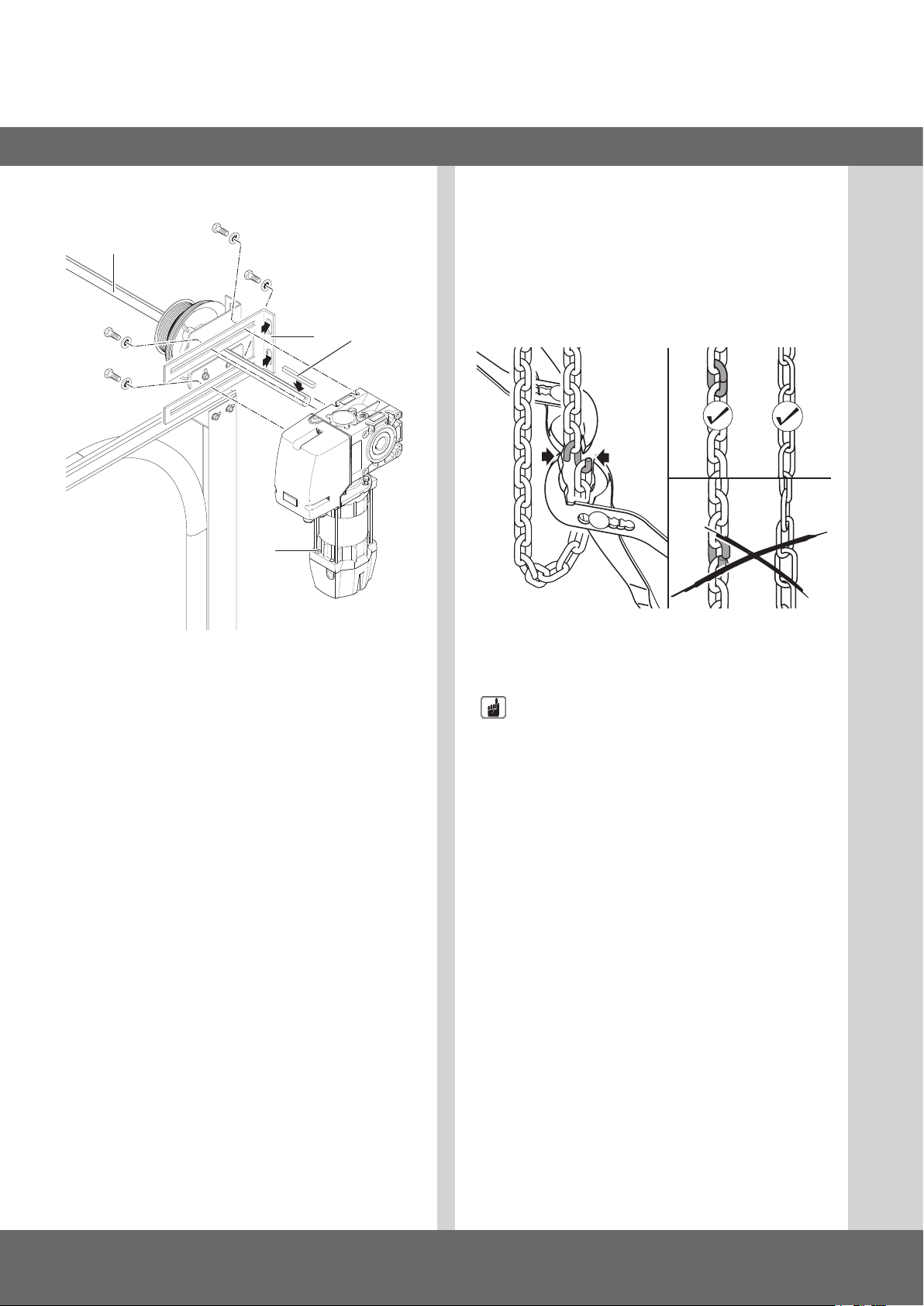

Montage mit Drehmomentstütze
B
D

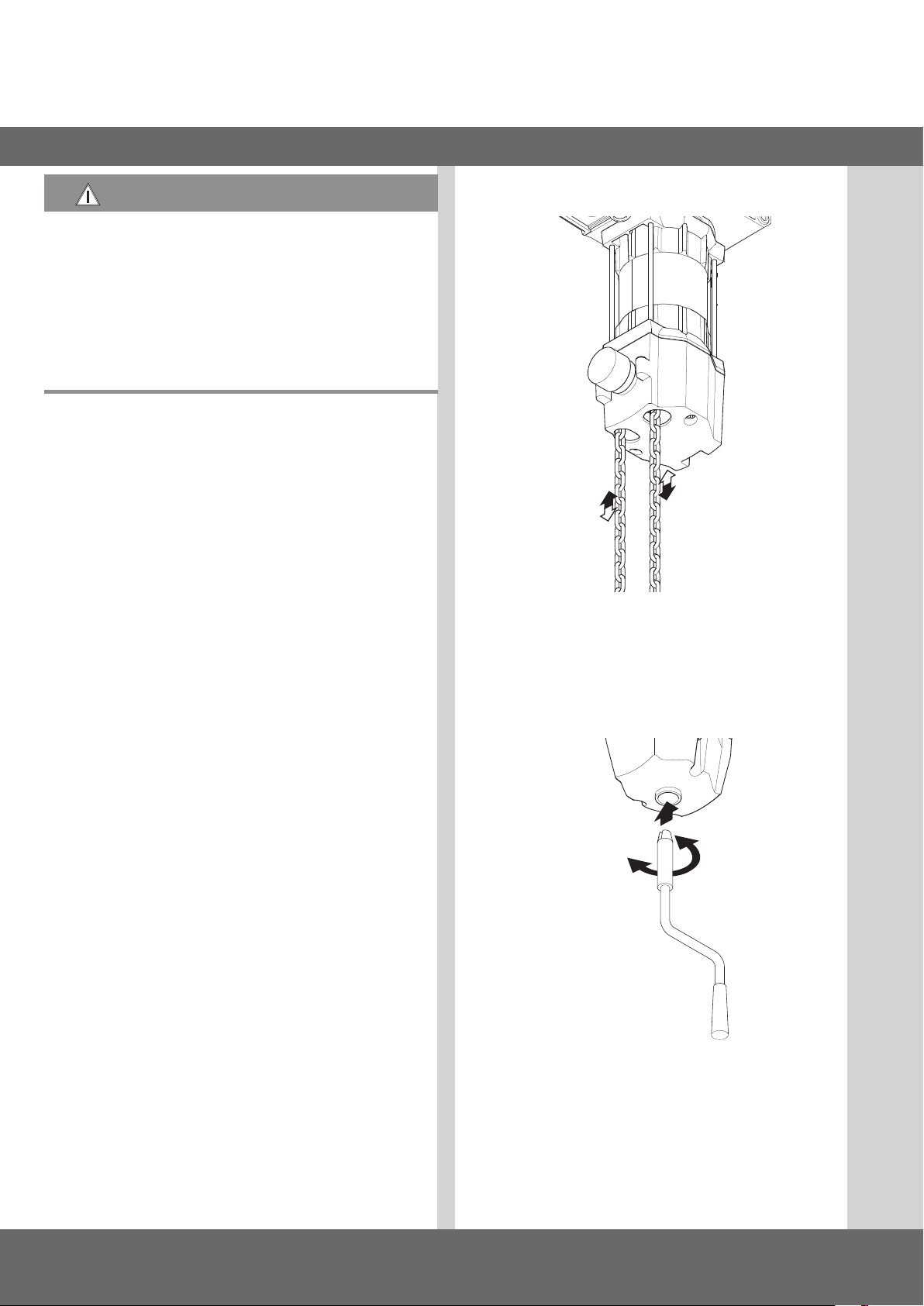

5.3 Montage Nothandkette (nur bei
Antrieben mit Nothandkette)
Für eine einwandfreie Funktion dürfen die Kettenglieder nicht
verdreht sein.
A
C
Verbinden Sie die Kettenenden mit dem Kettenschloss.
Montieren Sie die Drehmomentstütze/Konsole (A).
Fetten Sie die Federwelle (B) im Bereich des Antriebssitzes
ein.

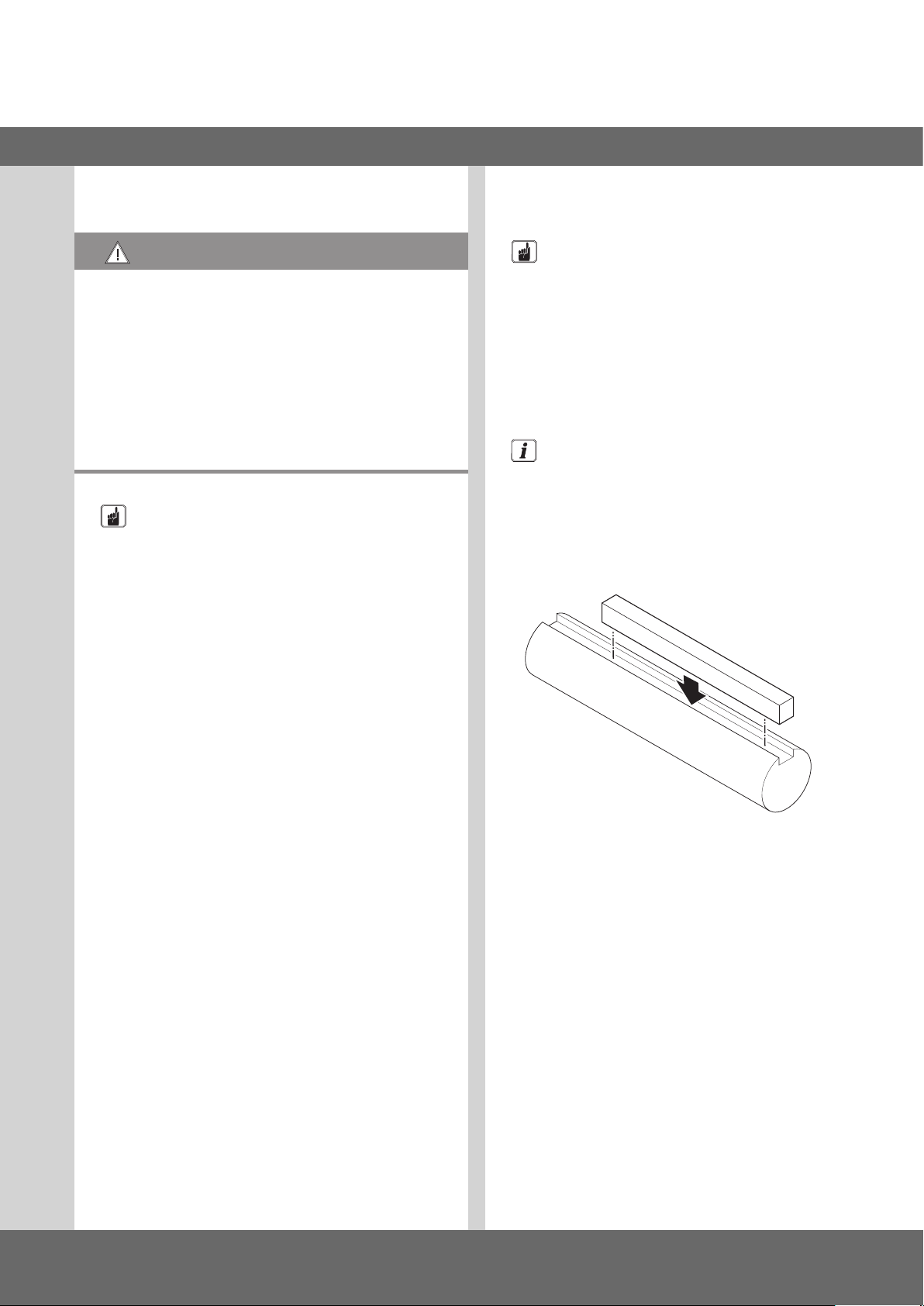

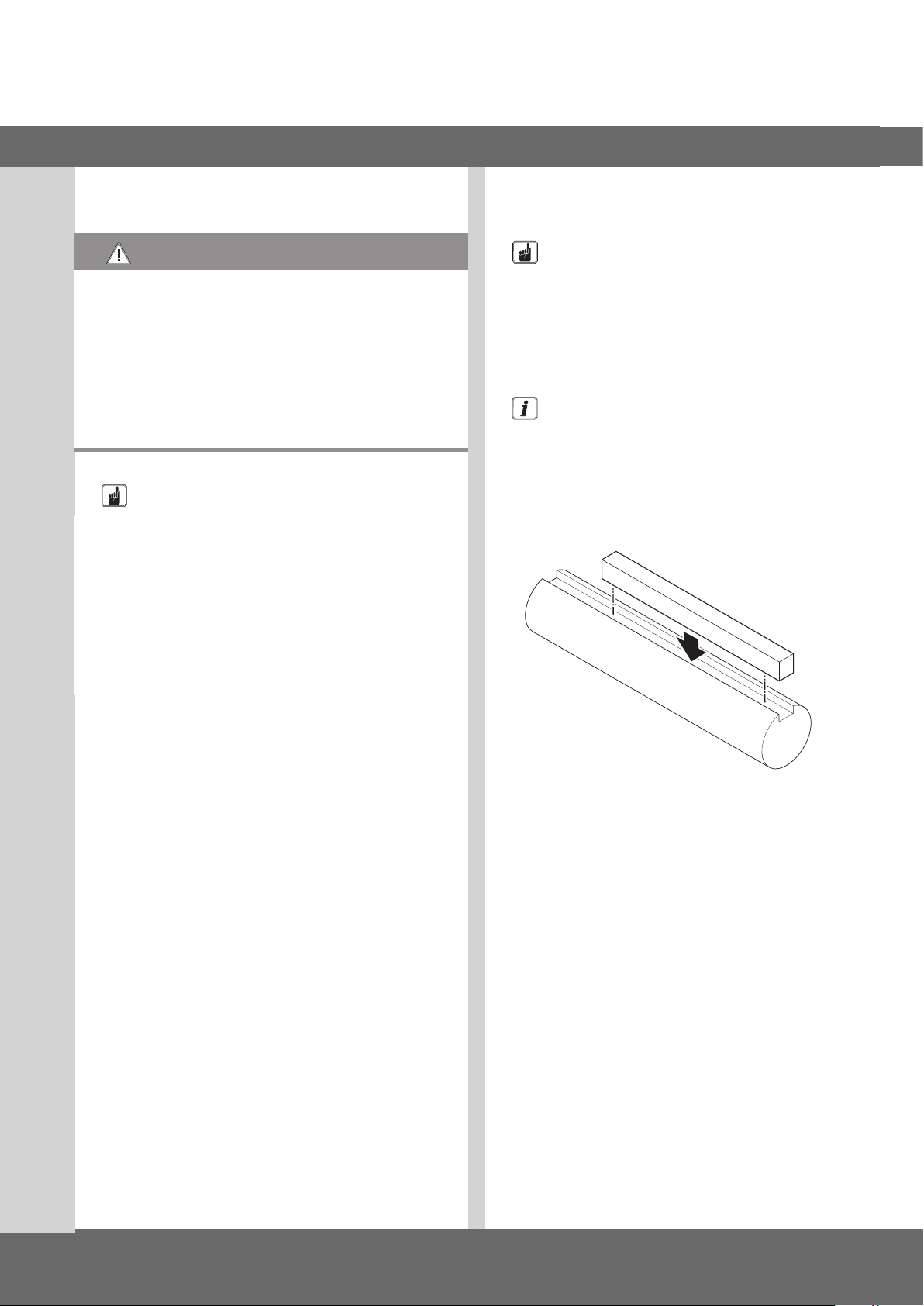

Setzen Sie die Passfeder (C) in die Federwelle (B).
Stecken Sie den Antrieb (D) auf die Federwelle (B).
Sichern Sie die Passfeder (C) gegen ein Verschieben.
Die Passfeder kann mit zwei Schlauchschellen oder Stellringen
gesichert werden.
Befestigen Sie den Antrieb mit 4 Schrauben an der
Drehmomentstütze.
HINWEIS
Sachschaden durch unsachgemäße Bedienung des
Antriebs!
Um Beschädigungen am Antrieb und am Tor zu vermeiden,
muss die Nothandkette während des elektrischen Torbetriebes gesichert sein.
6 – Sektionaltorantrieb STA 1 / Rev. B 0.3
Page 7
6. Inbetriebnahme
D
6.1 Vorbereitung
GEFAHR!
Lebensgefahr durch Stromschlag!
Vor Verkabelungsarbeiten trennen Sie das Antriebssystem
unbedingt von der Stromversorgung. Stellen Sie sicher,
dass während der Verkabelungsarbeiten die Stromversorgung unterbrochen bleibt.
HINWEIS
Sachschaden durch unsachgemäße Montage des
Antriebs!
Um Beschädigungen am Antrieb zu vermeiden, müssen die
folgenden Punkte beachtet werden:
− Die Leitungsarten und die Querschnitte sind nach den
geltenden Vorschriften zu wählen.
− Die Nennströme und die Schaltungsart müssen denen auf
dem Motortypenschild entsprechen.
− Die Antriebsangaben müssen mit den Anschlusswerten
übereinstimmen.
6.2 Anschluss

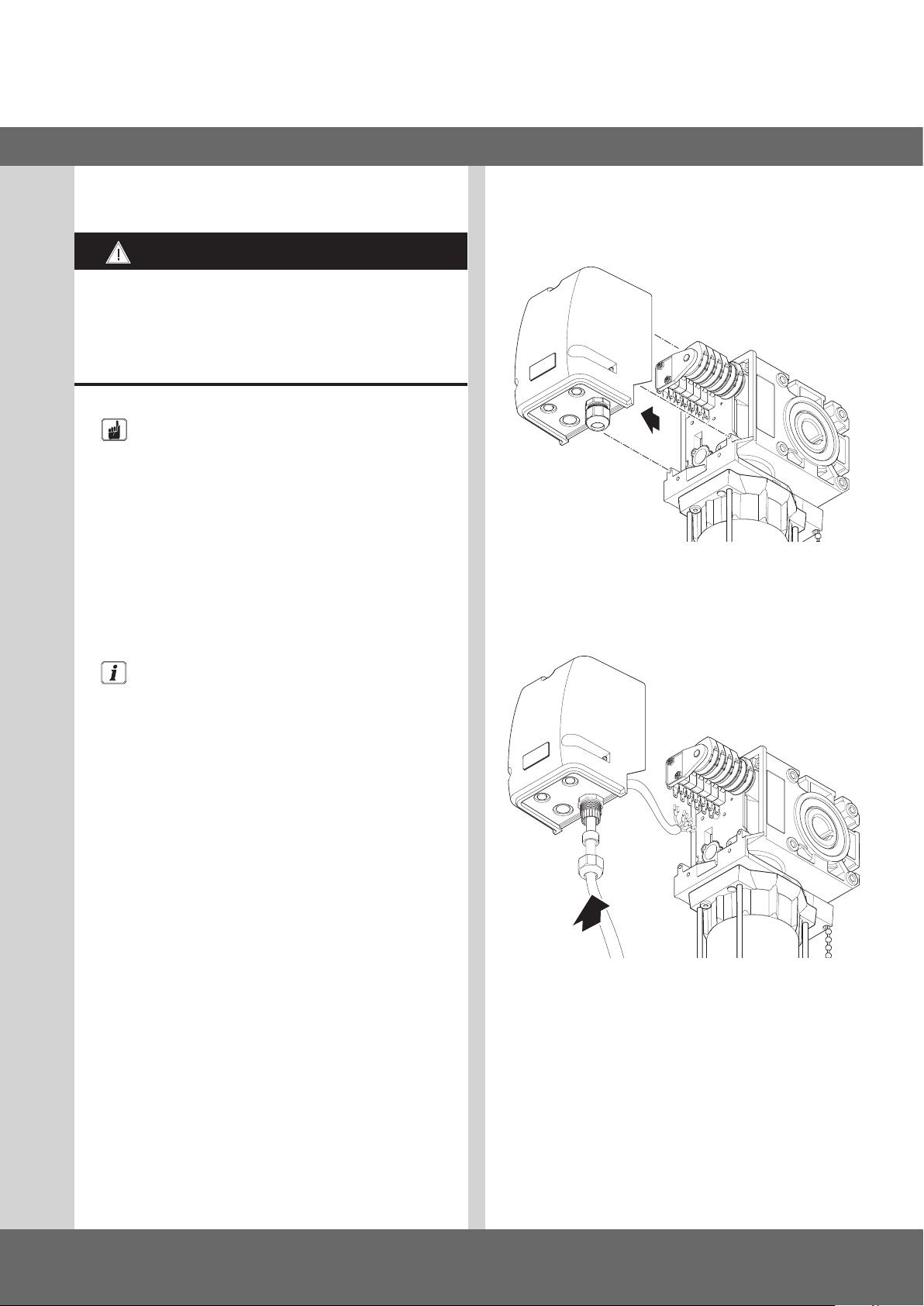

Antrieb öfnen
Nehmen Sie die Haube vom Antrieb.
Kabel einführen
VERWEIS
Bei Betrieb mit elektronischen Regelgeräten sind die entsprechenden Inbetriebnahmeanleitungen und Schaltbilder
zu berücksichtigen.
Führen Sie die Kabel durch die Verschraubung in den
Antrieb.
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 7
Page 8
Inbetriebnahme

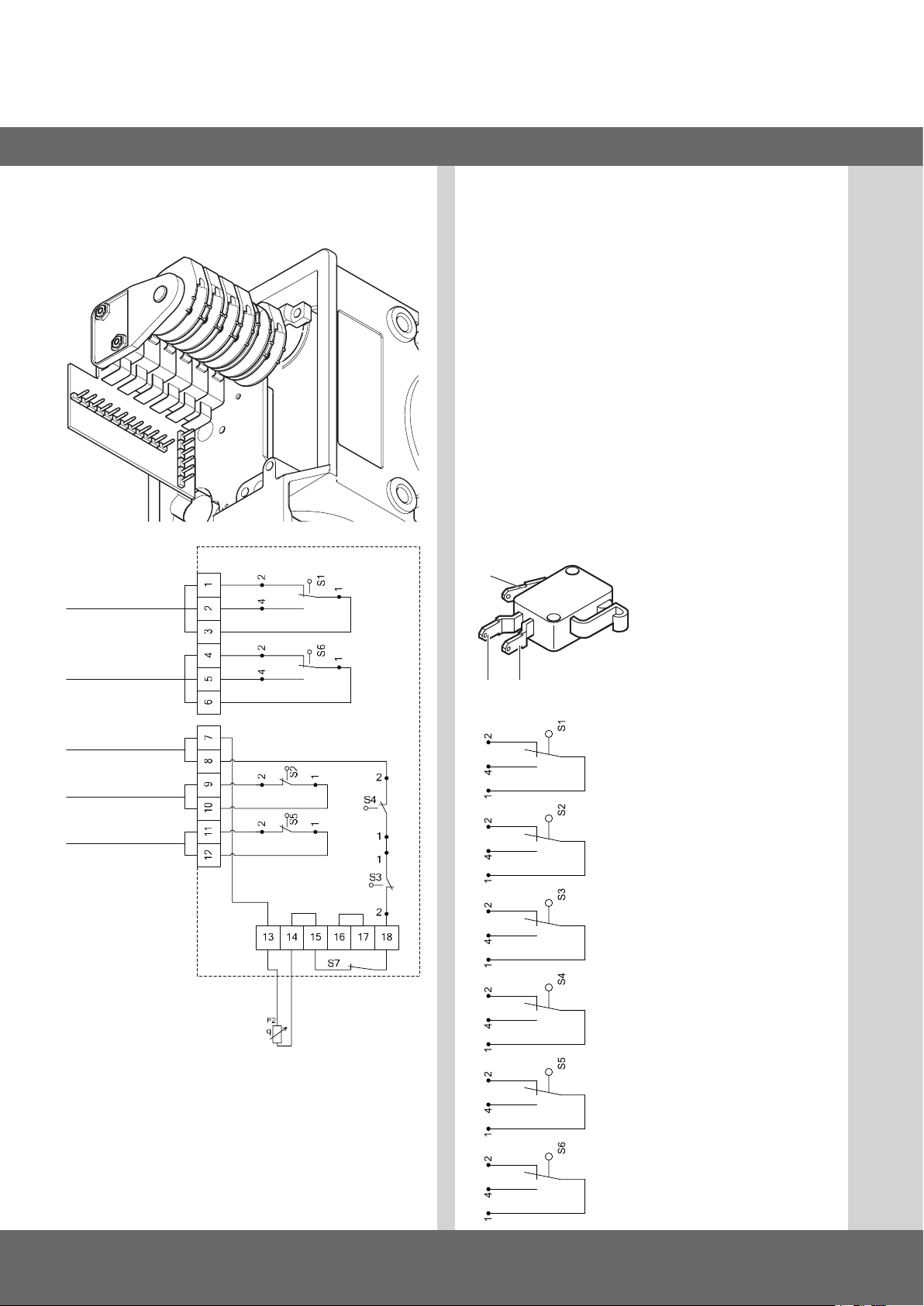

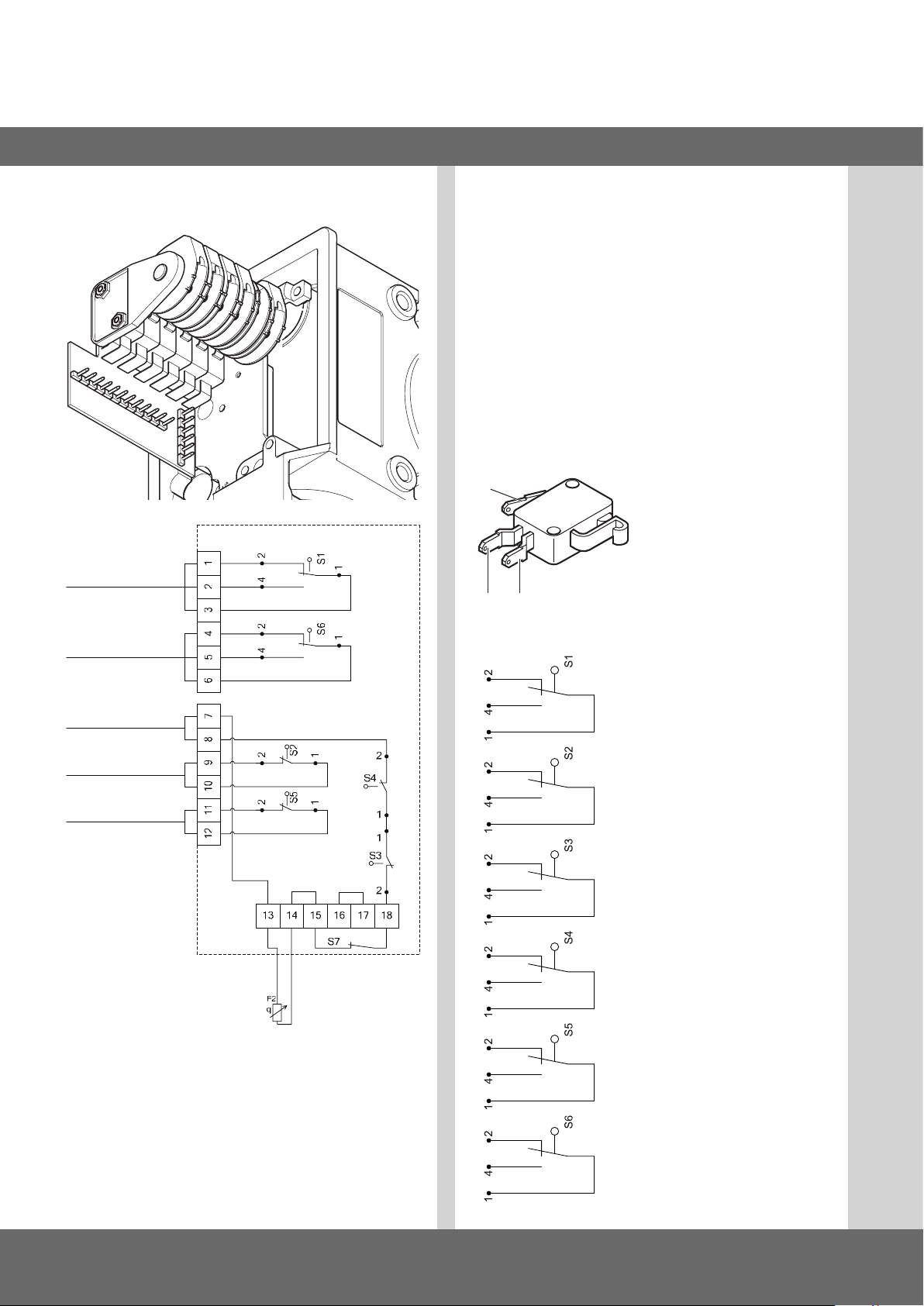

Anschluss Endschalter (steckbar, Standard)
A
S1 Zusatzendschalter AUF (Standard nur bei Antrieben
ohne integrierte Steuerung)
S2 Endschalter AUF
S3 Sicherheitsendschalter AUF
S4 Sicherheitsendschalter ZU
S5 Endschalter ZU
S6 Zusatzendschalter ZU (Standard nur bei Antrieben
ohne integrierte Steuerung)
S7 Sicherheitsendschalter Nothandbedienung
F2 Thermoschutz Motor

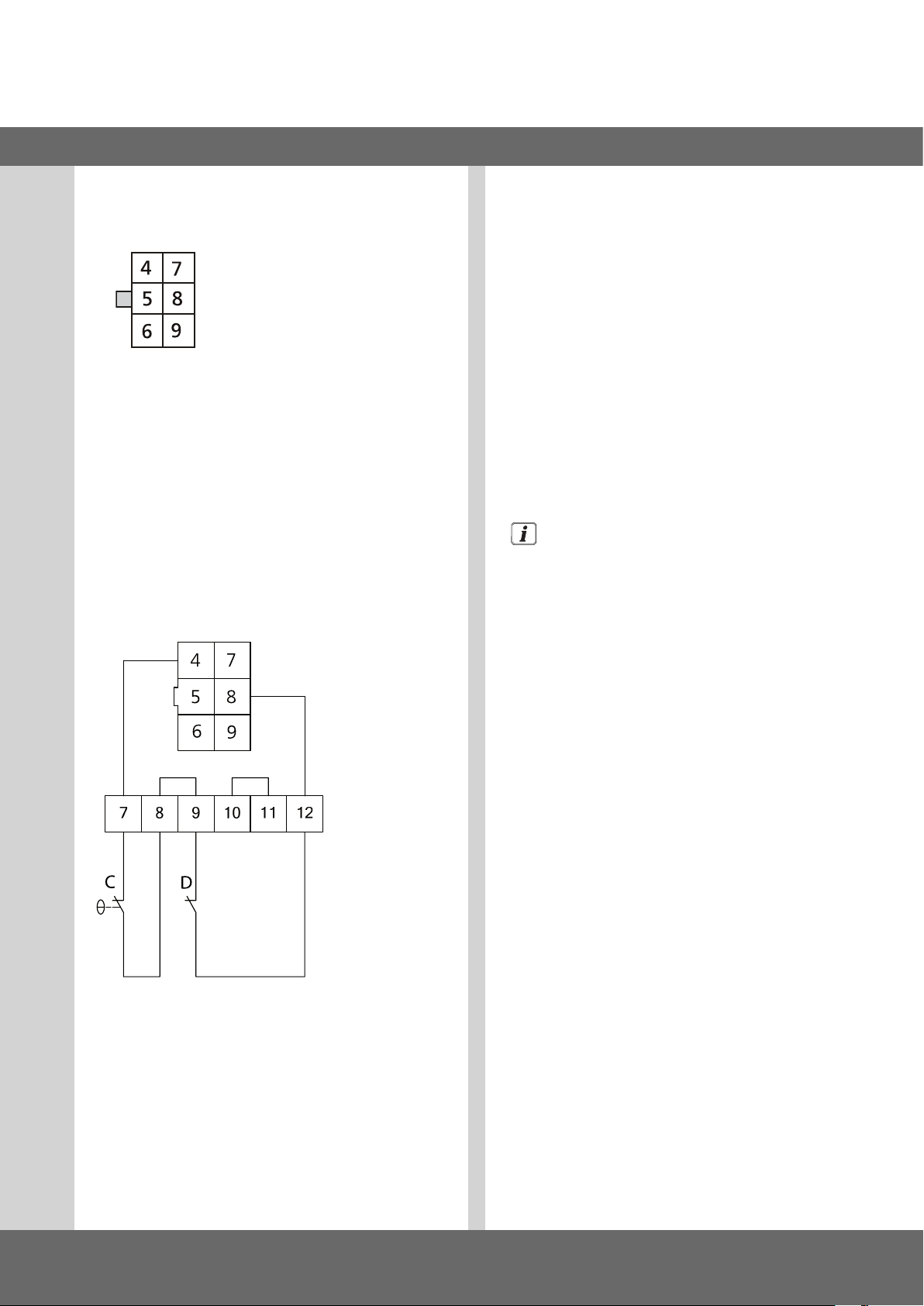

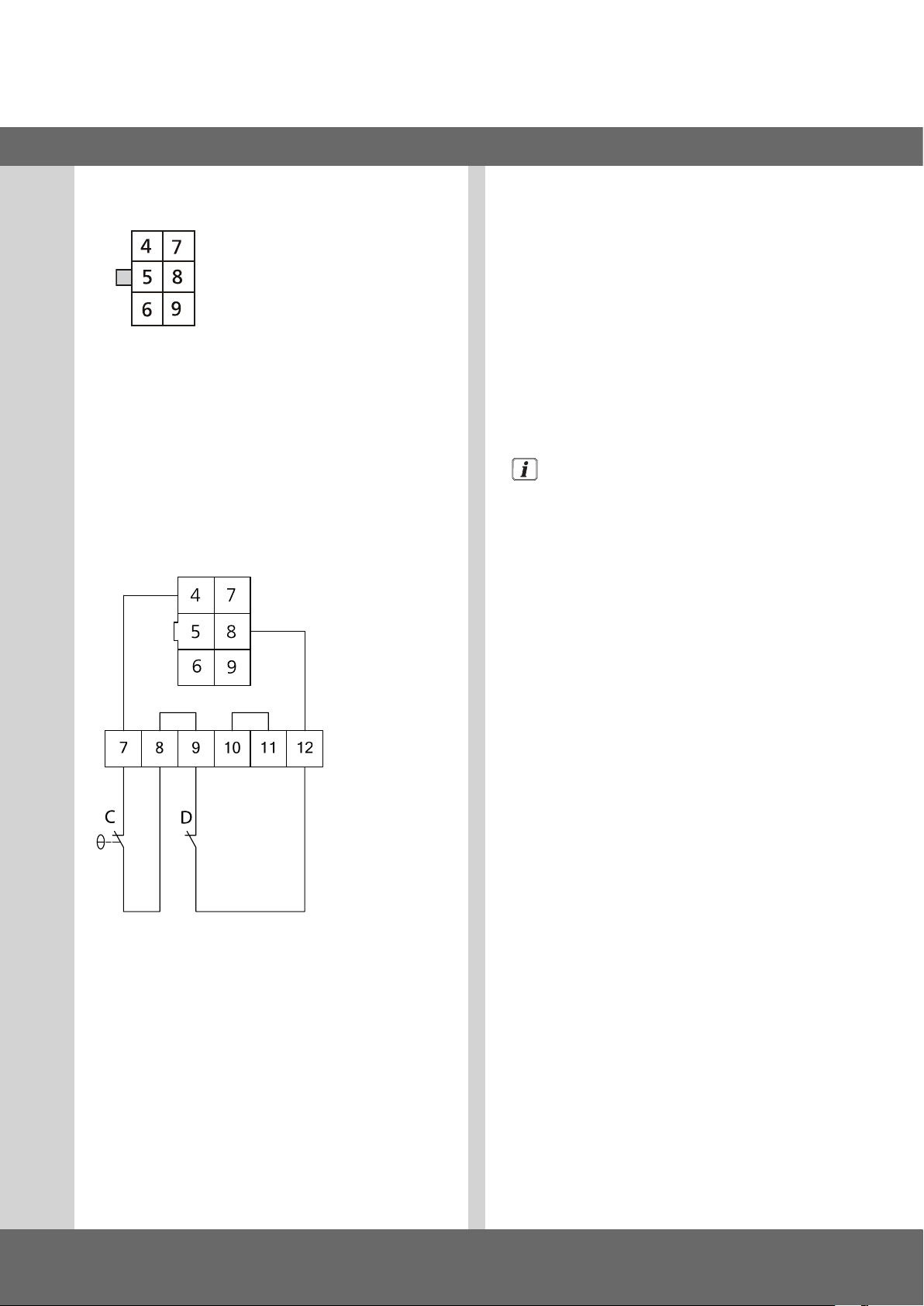

Anschluss Endschalter
1
4 2
B
C
D
E
F
A potentialfreier Anschluss AUF
B potentialfreier Anschluss ZU
C Abschaltung Sicherheitskreis
D Abschaltung Endlage AUF
E Abschaltung Endlage ZU
F Interne Sicherheitskette
S1 Zusatzendschalter AUF
(Standard nur bei
Antrieben ohne integrierte
Steuerung)
S2 Endschalter AUF
S3 Sicherheitsendschalter AUF
S4 Sicherheitsendschalter ZU
S5 Endschalter ZU
S6 Zusatzendschalter ZU
(Standard nur bei
Antrieben ohne integrierte
Steuerung)
8 – Sektionaltorantrieb STA 1 / Rev. B 0.3
Page 9
D

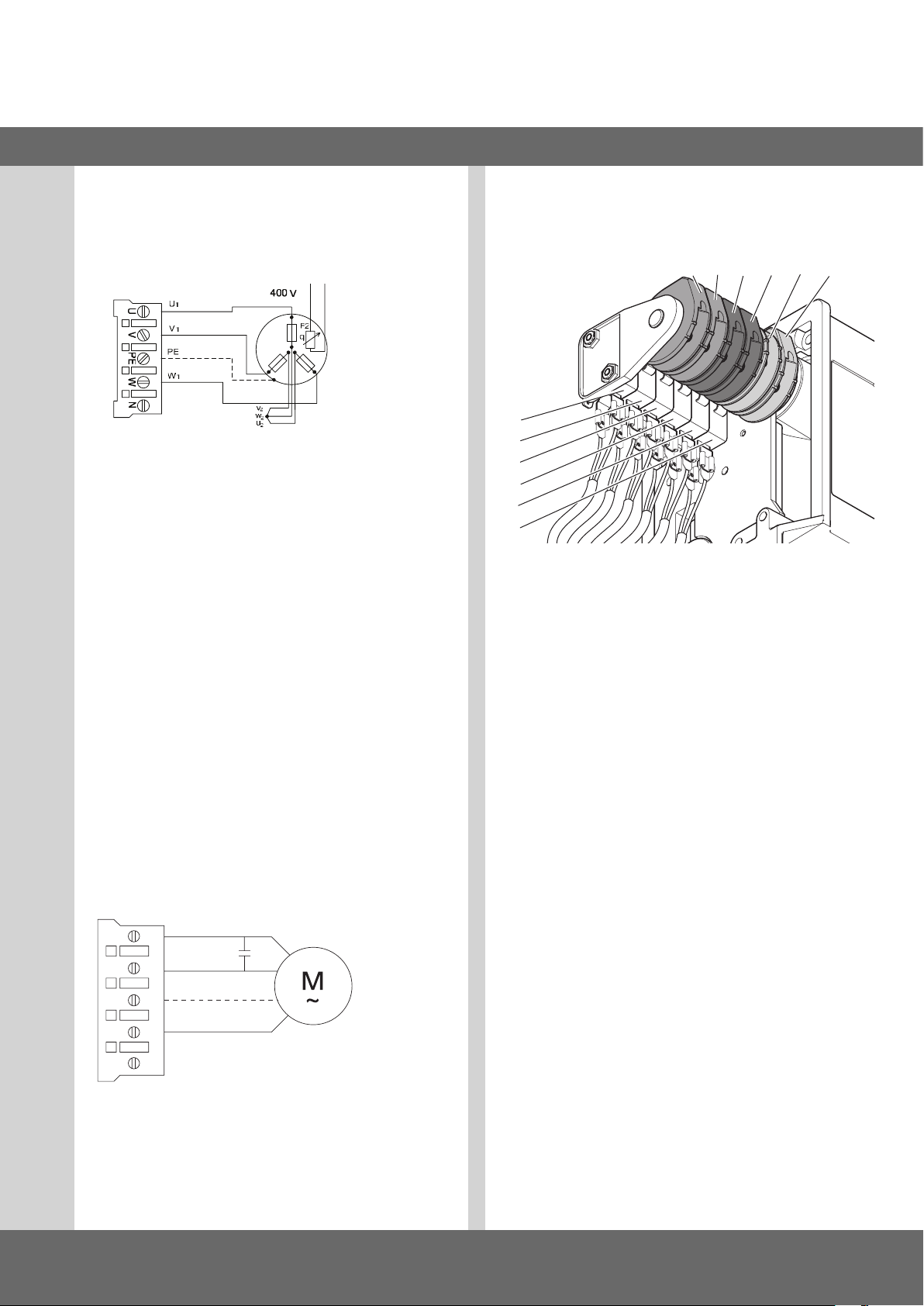

Anschluss 3 x 400 V Sternschaltung ( Standard)
Der Motor ist für den Anschluss an ein 3 x 400 V Netz in
Sternschaltung vorverkabelt.
Schließen Sie alle benötigten Kabel an.
Litzenkennzeichnung
U1 Rot
V1 Blau
W1 Weiß
V2 Schwarz
W2 Braun
U2 Grün
Anschluss 3 x 230 V Dreiecksschaltung
Um den Antrieb an ein 3 x 230 V Netz betreiben zu können,
wenden Sie sich bitte an den Hersteller.
Anschluss 1 x 230 V
Der Motor ist für den Anschluss an ein Netz 230V/1Phase
vorverkabelt.

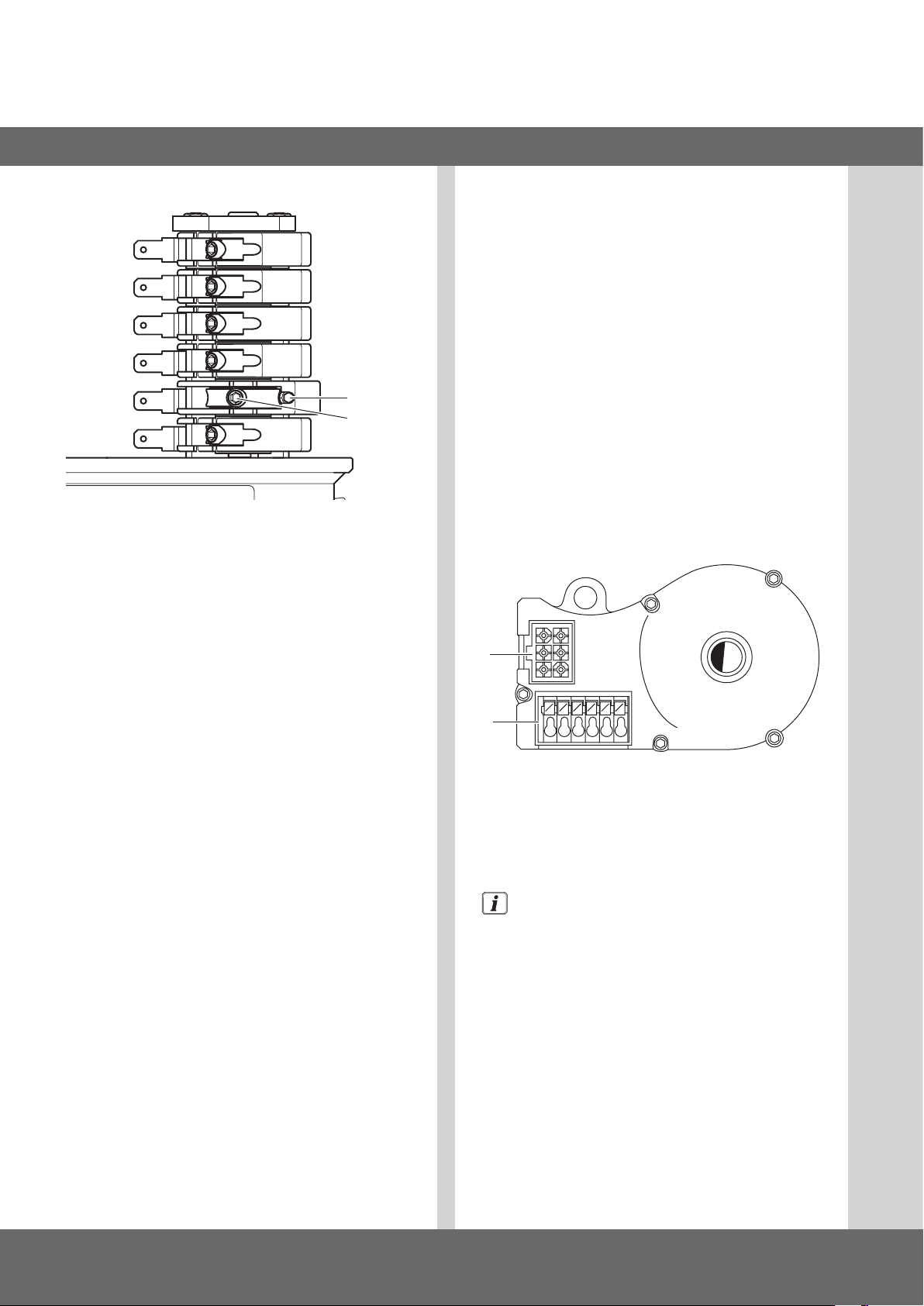

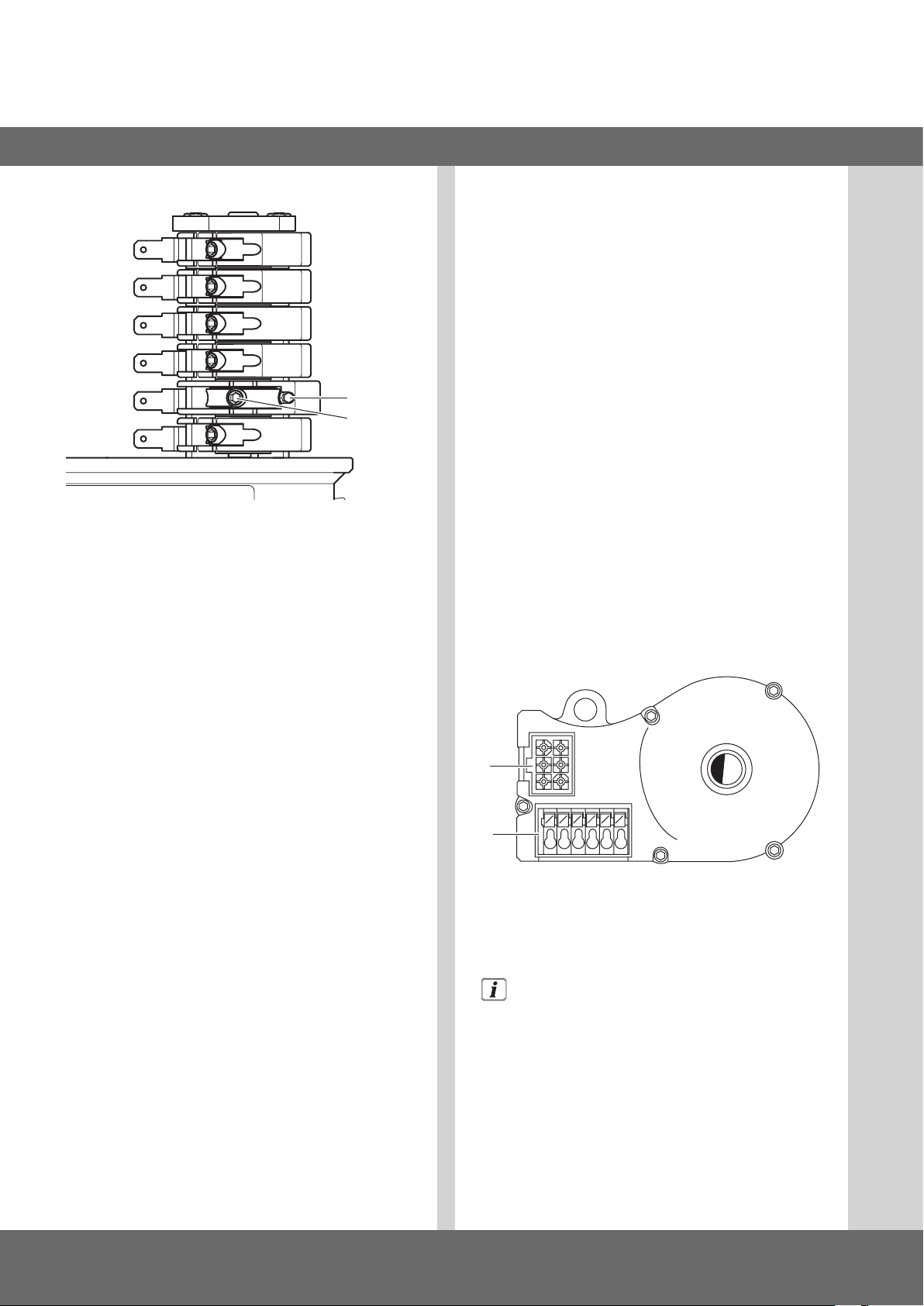

6.3 Manuelle Einstellungen
A
B
C
D
E
F
A Zusatzendschalter AUF - S1
(potentialfreier Wechslerkontakt)
B Endschalter AUF - S2
C Sicherheitsendschalter AUF - S3
D Sicherheitsendschalter ZU - S4
E Endschalter ZU - S5
F Zusatzendschalter ZU - S6
(potentialfreier Wechslerkontakt)
G Schaltnocke Zusatzendschalter AUF (grün)
H Schaltnocke Endschalter AUF (grün)
I Schaltnocke Sicherheitsendschalter AUF (rot)
J Schaltnocke Sicherheitsendschalter ZU (rot)
K Schaltnocke Endschalter ZU (weiß)
L Schaltnocke Zusatzendschalter ZU (weiß)
KJIH
LG
AUF
ZU
PE
N
Schließen Sie alle benötigten Kabel an.
Litzenkennzeichnung
AUF blau
ZU blau
N rot
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 9
Page 10
Inbetriebnahme
Einstellen der Endposition AUF
Fahren Sie das Tor in die Endposition AUF.
Stellen Sie die Schaltnocke (H) so ein, dass der Endschalter
AUF (B) betätigt wird.
Ziehen Sie die Feststellschraube (N) an.
Der Sicherheitsendschalter AUF (C) muss so eingestellt
werden, dass er sofort bei einem Überfahren des Endschalters
AUF (B) schaltet.
M
N
M Feineinstellschraube
N Feststellschraube
Jede Schaltnocke verfügt über eine Feststellschraube (N) und
eine Feineinstellschraube (M).
Mit der Feststellschraube (N) wird die entsprechende Schaltnocke in der gewünschten Position festgestellt. Eine genauere
Einstellung kann mit der Feineinstellschraube(M) erfolgen.
Einstellen der Endposition ZU
Fahren Sie das Tor in die Endposition ZU.
Stellen Sie die Schaltnocke (K) so ein, dass der Endschalter
ZU (E) betätigt wird.
Ziehen Sie die Feststellschraube (N) an.
Stellen Sie den Sicherheitsendschalter AUF (C) ein.
6.4 Digitale Einstellungen –
Endschalter und Sicherheitskette Antrieb
Elektrische Schnittstelle
A
B
A: AWG-Stecker
B: AWG-Steckklemme
VERWEIS
Der Sicherheitsendschalter ZU (D) muss so eingestellt werden,
dass er sofort bei einem Überfahren des Endschalters ZU (E)
schaltet.
Stellen Sie den Sicherheitsendschalter ZU (D) ein.
10 – Sektionaltorantrieb STA 1 / Rev. B 0.3
Die Einstellung der Endlagen ist der Betriebsanleitung der
Steuerung zu entnehmen.
Page 11
D
Aderbelegung AWG-Stecker
Die Zahlen auf dem Stecker sind gleichzeitig die
Adernummern:
4: Sicherheitskette Eingang
5: RS 485 B
6: GND
7: RS485 A
8: Sicherheitskette Ausgang
9: 7...18V
AWG-Steckklemmen (7-12)
DC
6.5 Prüfen der Anlage
Überprüfen der Laufrichtung
Fahren Sie das Tor in die Richtung ZU.
Der Antrieb muss das Tor zufahren.
Fahren Sie das Tor in die Richtung AUF.
Der Antrieb muss das Tor auffahren.
Entspricht die Laufrichtung des Tores nicht den Tastenbefehlen, so muss die Drehrichtung geändert werden.
Anschließend muss die Laufrichtung erneut überprüft werden.
VERWEIS
Das Ändern der Drehrichtung ist in der Bedienungsanleitung
der Steuerung beschrieben.
Überprüfen der Endschaltereinstellungen
Fahren Sie das Tor in die Endposition ZU.
Der Antrieb muss in der gewünschten Position stoppen.
C: Thermoelement im Antrieb
D: Nothandbetätigung (Notkurbel oder Notkette)
Fahren Sie das Tor in die Endposition AUF.
Der Antrieb muss in der gewünschten Position stoppen.
Überprüfen Sie den Sitz der Befestigungsschrauben.
Überprüfen der mechanischen Funktionen
Nach der Montage und Installation aller Bauteile müssen die
Funktionen der Anlage geprüft werden.
Prüfen Sie alle Funktionen der Anlage.
Prüfen Sie die Laufruhe des Antriebs.
Prüfen Sie, ob der Antrieb Öl verliert.
Wenn der Antrieb ungewöhnliche Geräusche macht oder Öl
verliert, muss:
− der Antrieb sofort außer Betrieb genommen werden,
− der Kundendienst benachrichtigt werden.
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 11
Page 12
7. Notbedienung
WARNUNG!
Schwere Verletzungen möglich durch unsachgemäße Bedienung!
Um Personenschäden zu vermeiden, müssen die folgenden
Punkte zutreffen:
− Die Notbedienung darf nur aus einem sicheren Stand
heraus erfolgen.
− Die Notbedienung darf nur bei stehendem Motor
erfolgen.
− Die Anlage muss während der Notbedienung vom
Stromnetz getrennt sein.
Bei einer elektrischen Störung oder bei Wartungsarbeiten
kann das Tor mit Hilfe der Notbedienung AUF und ZU bewegt
werden.
Wenn das Tor über die Endpositionen ZU oder AUF
hinaus bewegt wird, kann der Antrieb nicht mehr
elektrisch bedient werden.

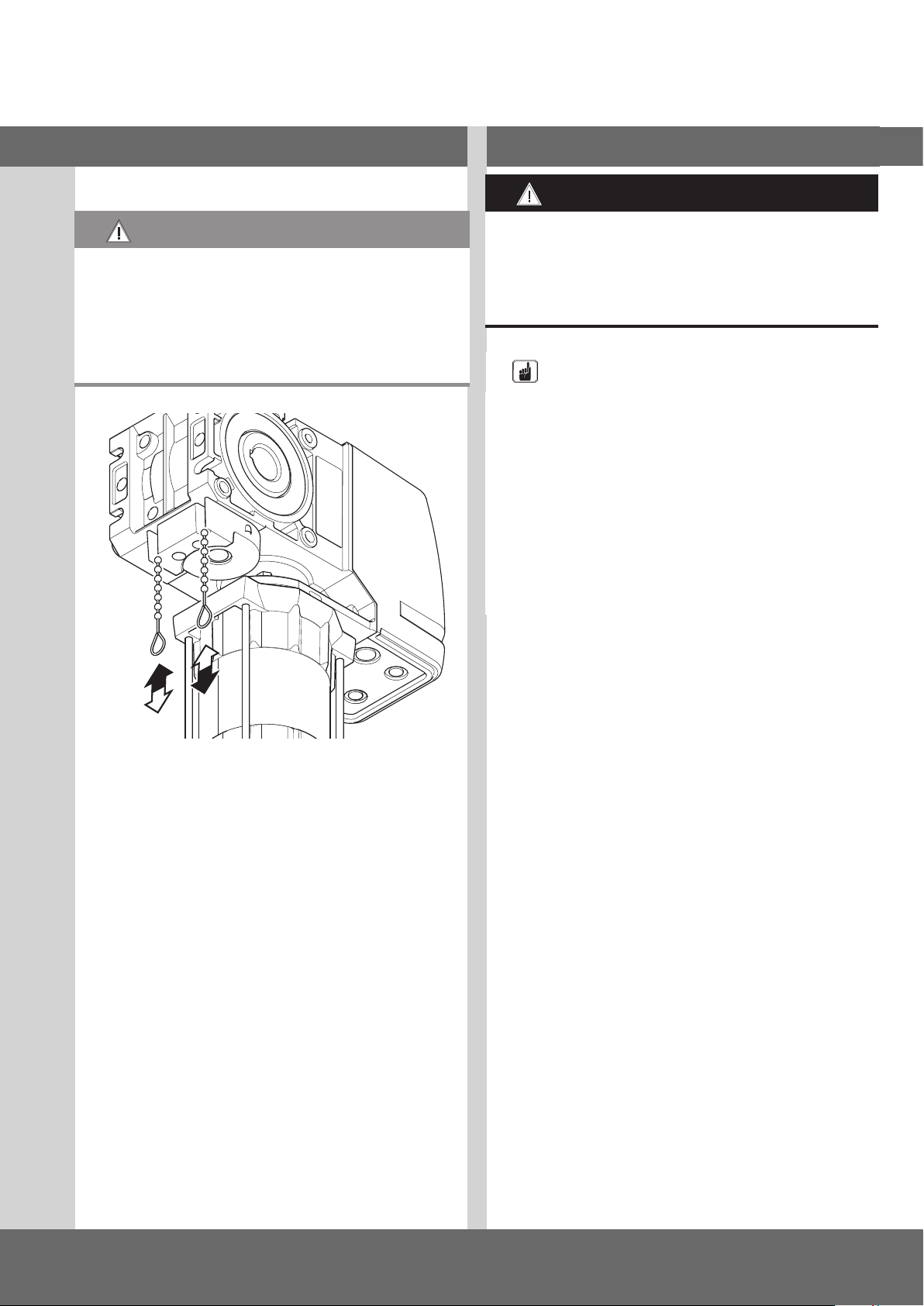

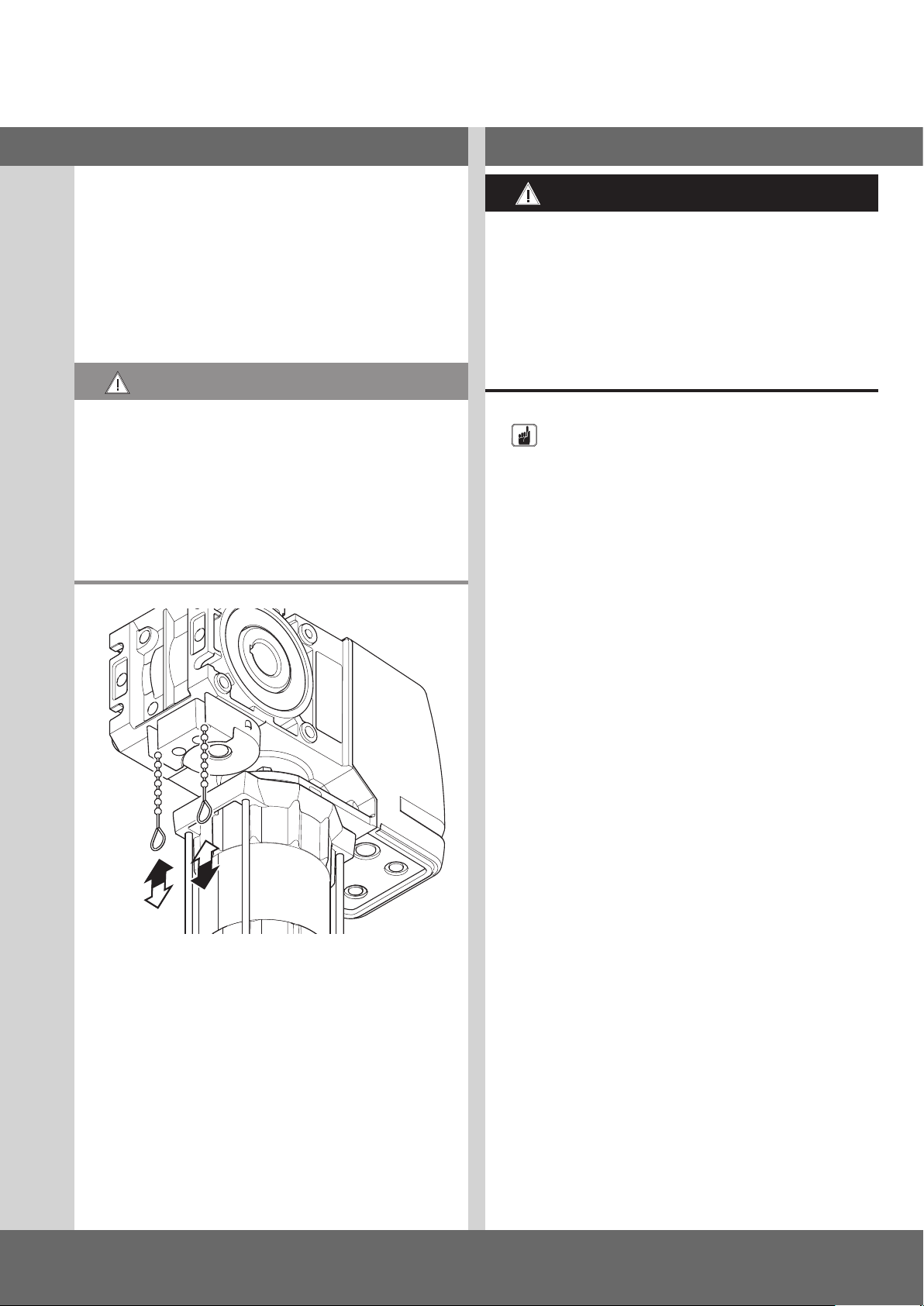

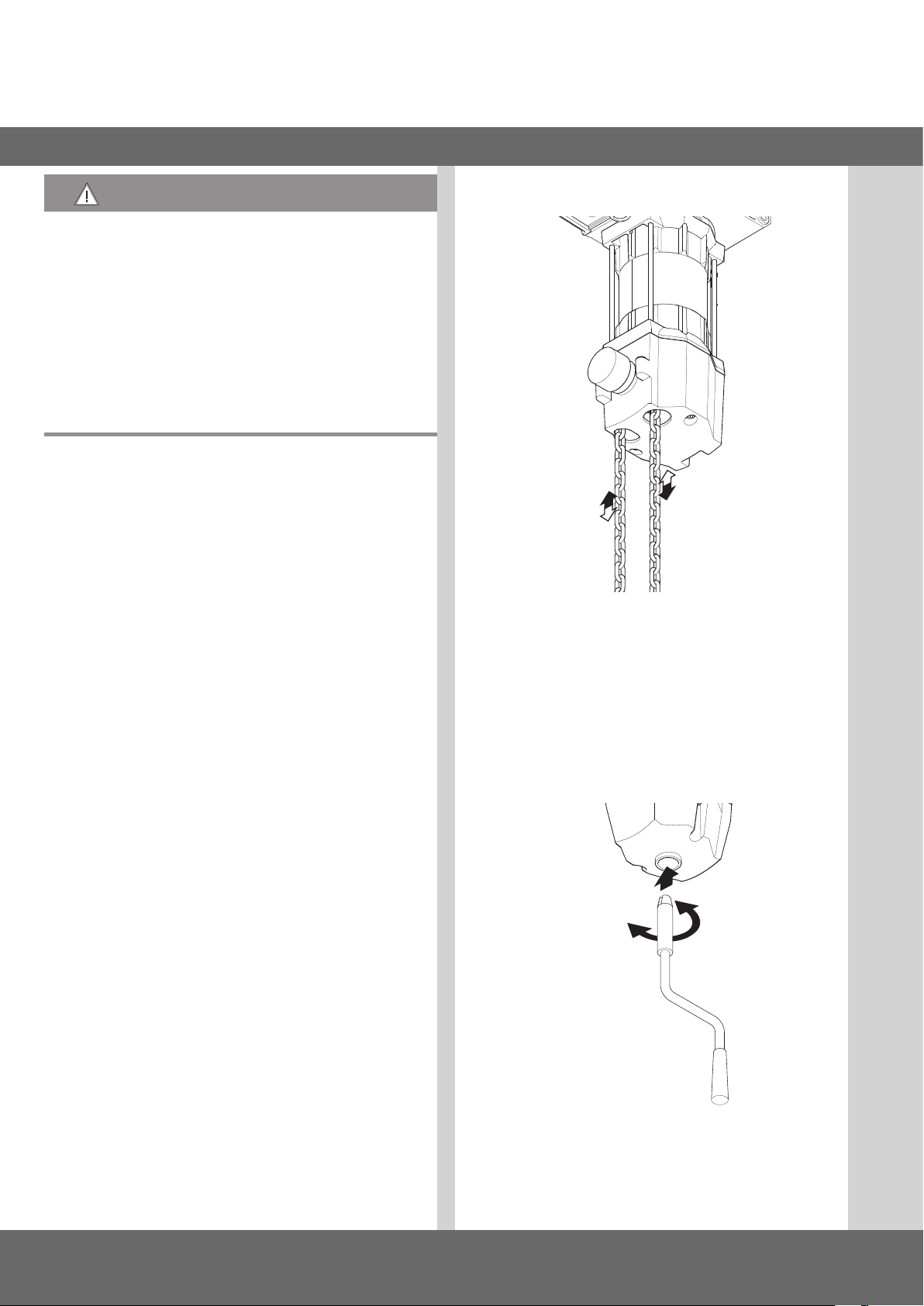

Antrieb mit Nothandkette
Lösen Sie die Nothandkette von der Sicherung.
Fahren Sie das Tor durch Ziehen der Nothandkette an der
entsprechenden Seite in Richtung AUF oder ZU.
Antrieb mit Nothandkurbel
Stecken Sie die Nothandkurbel bis zum Anschlag in den
Antrieb.
Fahren Sie das Tor durch Drehen der Nothandkurbel in
Richtung AUF oder ZU.
Ziehen Sie nach Beendigung der Notbetätigung die Kurbel
wieder ab.
12 – Sektionaltorantrieb STA 1 / Rev. B 0.3
12 – Sektionaltorantrieb STA 1 / Rev. B 0.3
Page 13
8. Wartung
D
Antrieb mit Entriegelung
WARNUNG!
Schwere Verletzungen möglich durch unkontrollierte Torbewegung!
Um Personenschäden zu vermeiden, muss bei Getrieben
mit Entriegelung eine Absturzsicherung am Tor montiert
sein.
Ohne Absturzsicherung entspricht das Tor nicht der
Richtlinie ASR A1.7.
GEFAHR!
Lebensgefahr durch Stromschlag!
Vor Verkabelungsarbeiten trennen Sie das Antriebssystem
unbedingt von der Stromversorgung. Stellen Sie sicher,
dass während der Verkabelungsarbeiten die Stromversorgung unterbrochen bleibt.
HINWEIS
Sachschaden durch unsachgemäße Wartung des
Antriebs!
Um Beschädigungen am Antrieb und am Tor zu vermeiden,
müssen die folgenden Punkte zutreffen:
− Die Wartung darf nur von autorisierten Personen durch-
geführt werden.
− Die Richtlinie ASR A1.7 muss eingehalten werden.
− Verschlissene oder defekte Teile müssen ausgetauscht
werden.
− Es dürfen nur zugelassene Teile montiert werden.
− Die Wartung muss dokumentiert werden.
Ziehen Sie an der roten Schlaufe.
Das Tor kann mit der Hand bewegt werden.
Ziehen Sie an der grünen Schlaufe.
Das Tor kann mit dem Antrieb bewegt werden.
Das Getriebe hat eine Lebensdauerschmierung und ist
wartungsfrei.
Die Hohlwelle ist rostfrei zu halten.
Prüfen Sie alle Befestigungen auf festen Sitz.
Prüfen Sie die Federspannung am Tor.
Die Federn müssen gewichtsausgleichend eingestellt sein.
Prüfen Sie die Bremse (falls vorhanden).
Prüfen Sie die End- und Sicherheitsschalter.
Prüfen Sie auf Geräusche und Ölverlust.
Prüfen Sie die Befestigung des Antriebs auf Korrosion.
Prüfen Sie das Gehäuse auf Beschädigung.
Ausgetauschte defekte Teile müssen fachgerecht entsorgt
werden.
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 13
Page 14
9. Technische Daten
Typ (E / KU / KE):
Abtriebsdrehmoment (Nm): 110 100 130 120 110 100
Statisches Haltemoment
(Nm):
Abtriebsdrehzahl (min -1): 19 24 15 19 24 30
Motorleistung (kw): 0,37 0,37 0,55 0,55 0,55 0,55
Betriebsspannung (V): 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~
Netzfrequenz (Hz): 50 50 50 50 50 50
Steuerspannung (V): 24 24 24 24 24 24
Motor-Nennstrom (A): 2,0 2,0 2,2 2,2 2,2 2,2
Max. Schaltungen pro Stunde *: 20 20 20 20 20 20
Motor-Einschaltdauer (%): S3 - 60 S3 - 60 S3 - 60 S3 - 60 S3 - 60 S3 - 60
Bauseitige Zuleitung (mm2): 5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5
STA 1-11-19
STAC 1-11-19
600 600 600 600 600 600
STA 1-10-24
STAC 1-10-24
STA 1-13-15
STAC 1-13-15
STA 1-12-19
STAC 1-12-19
STA 1-11-24
STAC 1-11-24
STA 1-10-30
STAC 1-10-30
Bauseitige Absicherung (A): 10,0 10,0 10,0 10,0 10,0 10,0
Schutzart (IP): 65 65 65 65 65 65
Temperaturbereich (°C) **: -20 / +60 -20 / +60 -20 / +60 -20 / +60 -20 / +60 -20 / +60
Dauerschalldruckpegel (dB (A)): < 70 < 70 < 70 < 70 < 70 < 70
Stückgewicht (kg): 15 15 15 15 15 15
Maximale Umdrehungen
Abtrieb:
Hohlwelle (mm): 25,4 25,4 25,4 25,4 25,4 25,4
13 13 13 13 13 13
* Eine Schaltung entspricht einem Zyklus aus Öffnung und Schließung des Tores.
Die angegebenen Werte setzen eine gleichmäßige Verteilung voraus.
** Temperaturbereiche < -5 °C: Ölsorte und Elektroheizung auf Anfrage
14 – Sektionaltorantrieb STA 1 / Rev. B 0.3
Page 15
D
Typ (E / KU / KE):
Abtriebsdrehmoment (Nm): 130 120 110 100 70
Statisches Haltemoment
(Nm):
Abtriebsdrehzahl (min -1): 15 19 24 30 19
Motorleistung (kw): 0,55 0,55 0,55 0,55 0,37
Betriebsspannung (V): 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~ 230 / 1~
Netzfrequenz (Hz): 50 50 50 50 50
Steuerspannung (V): 24 24 24 24 24
Motor-Nennstrom (A): 1,8 1,8 1,75 1,5 4,8
Max. Schaltungen pro Stunde *: 30 30 30 30 8
Motor-Einschaltdauer (%): S3 - 80 S3 - 80 S3 - 80 S3 - 80 S3 - 25
Bauseitige Zuleitung (mm2): 5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5 3 x 1,5
STA 1-13-15
100%
600 600 600 600 600
STA 1-12-19
100%
STA 1-11-24
100%
STA 1-10-30
100%
STAW 1-7-19
STAWC 1-7-19
Bauseitige Absicherung (A): 10,0 10,0 10,0 10,0 10,0
Schutzart (IP): 65 65 65 65 65
Temperaturbereich (°C) **: -20 / +60 -20 / +60 -20 / +60 -20 / +60 -20 / +60
Dauerschalldruckpegel (dB (A)): < 70 < 70 < 70 < 70 -
Stückgewicht (kg): 18 18 18 18 15
Maximale Umdrehungen
Abtrieb:
Hohlwelle (mm): 25,4 25,4 25,4 25,4 25,4
13 13 13 13 13
* Eine Schaltung entspricht einem Zyklus aus Öffnung und Schließung des Tores.
Die angegebenen Werte setzen eine gleichmäßige Verteilung voraus.
** Temperaturbereiche < -5 °C: Ölsorte und Elektroheizung auf Anfrage
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 15
Page 16

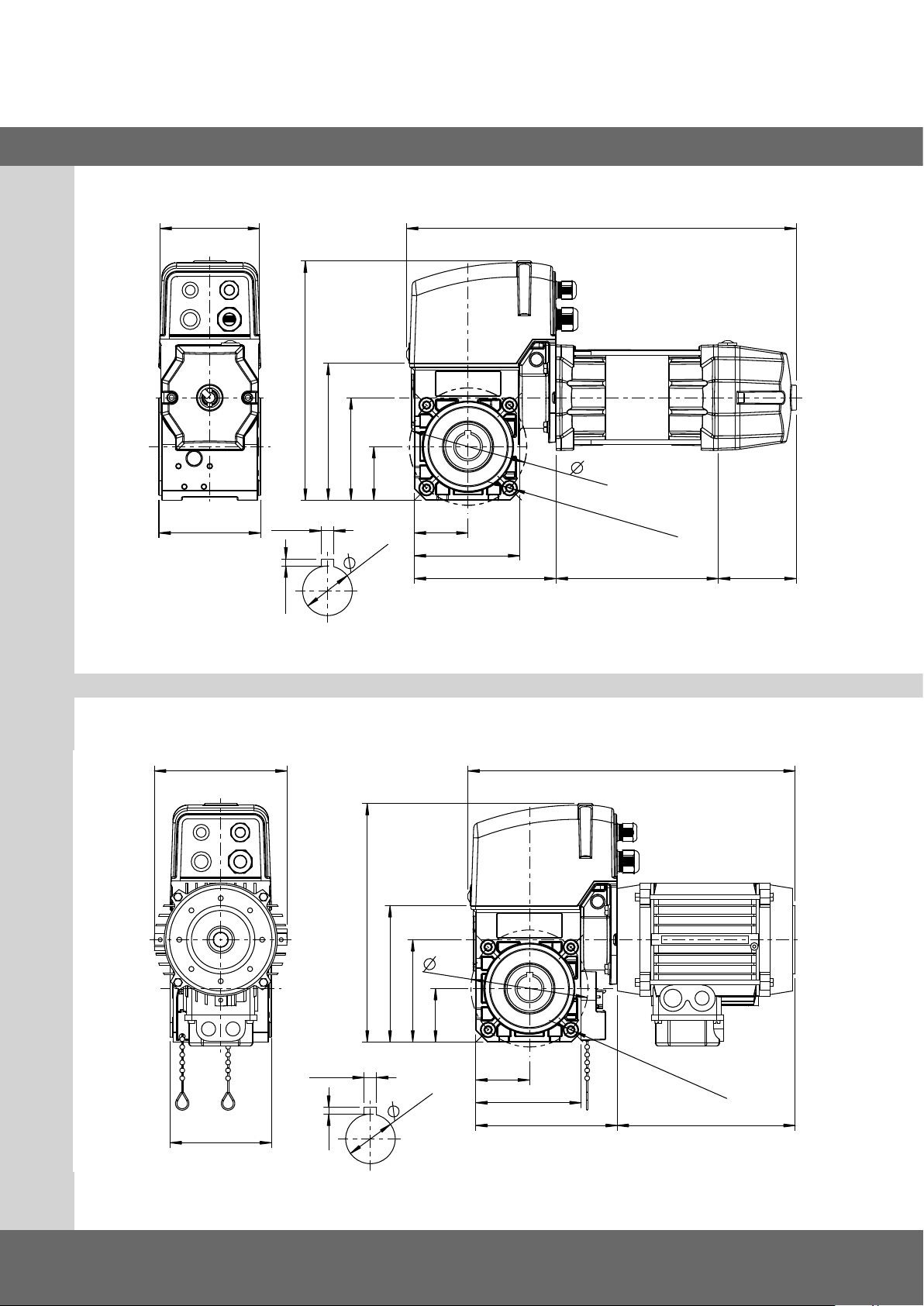

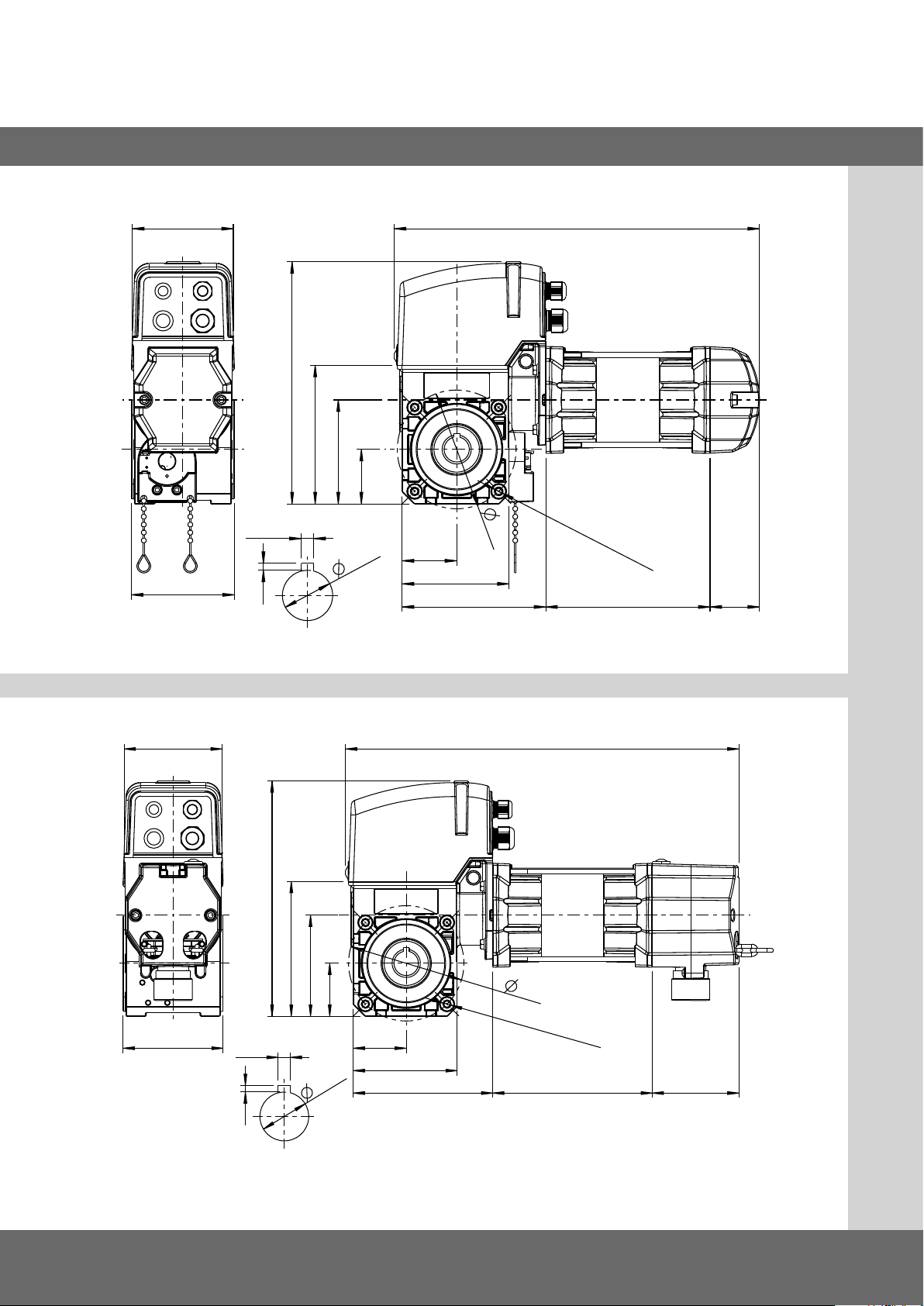

Technische Daten
STA/STAW 1 E
369102
245
140
105
55
104
A 4x M8x16 tief, beidseitig
STA/STAW 1 KE
102
6.35
3.5
245
140
105
55
25.4
55
108
145
120
409
120
A
166
50
104
6.35
25.4
3.5
A 4x M8x16 tief, beidseitig
16 – Sektionaltorantrieb STA 1 / Rev. B 0.3
55
108
145 90
A
166
Page 17
STA/STAW 1 KU
D
102
104
A 4x M8x16 tief, beidseitig
6.35
3.5
245
140
105
25.4
55
55
108
145
399
120
A
166
80
STA/STAW 1 E - 100% ED
136
104
6.35
3.5
245
140
105
25.4
120
55
55
108
145
336
A
183
A 4x M8x16 tief, beidseitig
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 17
Page 18

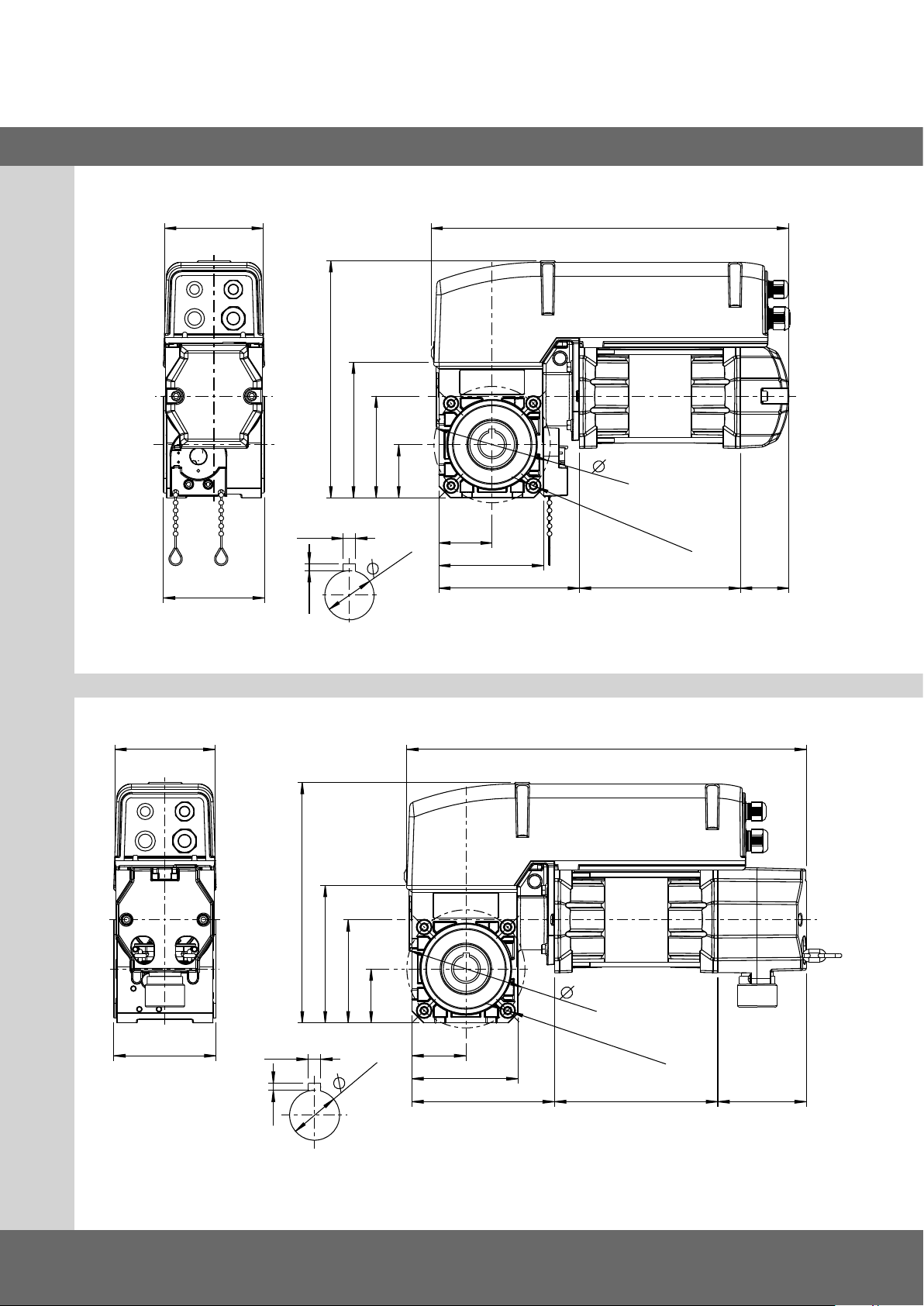

Technische Daten

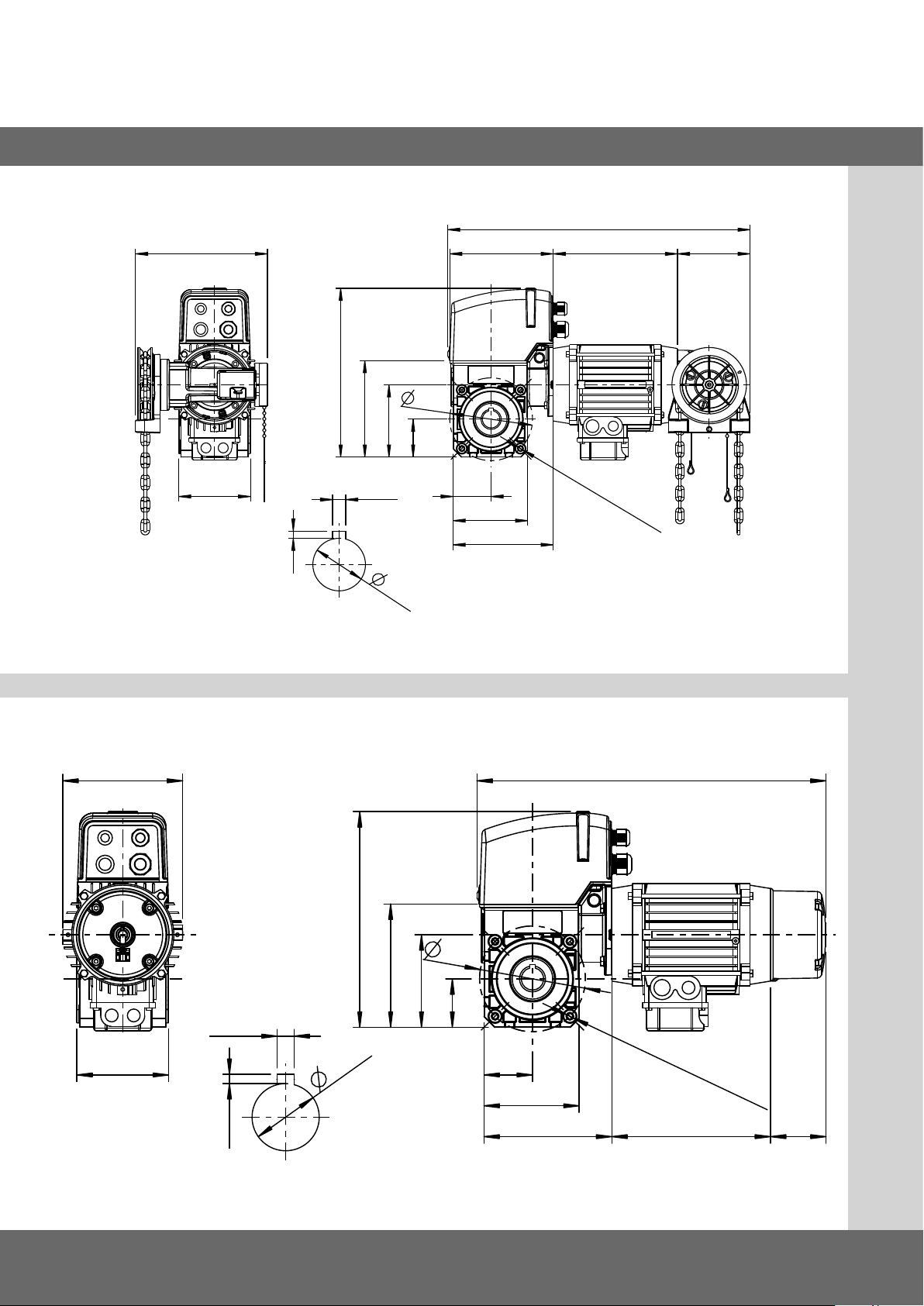

STA/STAW 1 KE - 100% ED
191 105
245
140
438
180150
120
105
55
104
A 4x M8x16 tief, beidseitig
STA/STAW 1 KU - 100% ED
136
6.35
3.5
6.35
245
25.4
140
105
55
120
55
A
108
145
396
104
3.5
A 4x M8x16 tief, beidseitig
18 – Sektionaltorantrieb STA 1 / Rev. B 0.3
25.4
55
108
145
180
A
63
Page 19
STAC/STAWC 1 E
245
140
105
55
D
369102
120
104
A 4x M8x16 tief, beidseitig
STAC/STAWC 1 KE
6.35
3.5
245
140
105
55
25.4
A
55
108
145 50
406102
120
166
104
6.35
A 4x M8x16 tief, beidseitig
3.5
25.4
55
108
145 90
A
166
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 19
Page 20
Technische Daten

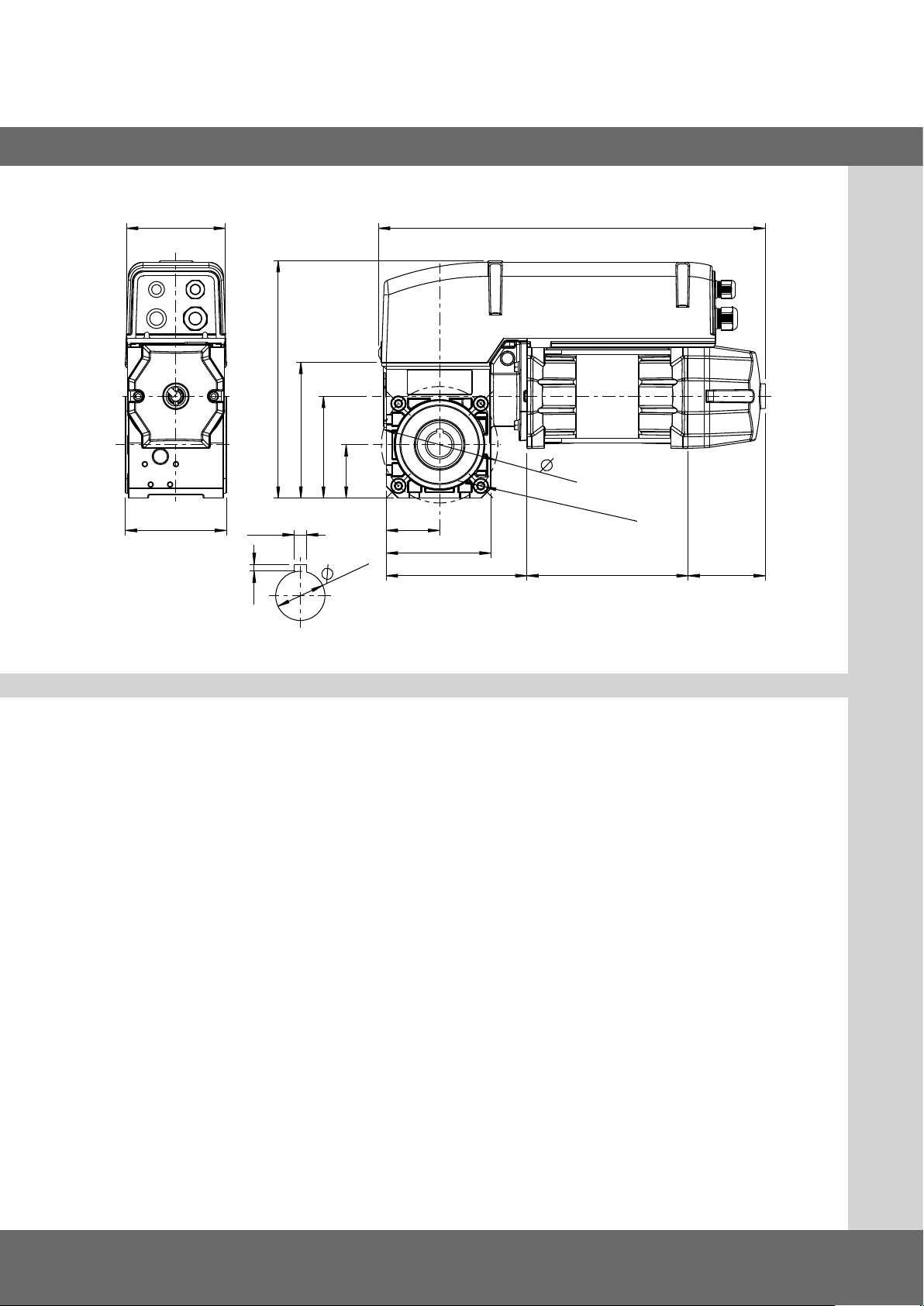

STAC/STAWC 1 KU
102
104
A 4x M8x16 tief, beidseitig
6.35
3.5
245
140
105
55
25.4
55
108
145
399
120
A
166
80
20 – Sektionaltorantrieb STA 1 / Rev. B 0.3
Page 21
10. EG-Einbauerklärung
D
Hiermit erklären wir, dass die nachfolgend bezeichneten
Produkte
Sektionaltorantriebe STA 1
den grundlegenden Anforderungen der Maschinenrichtlinien
(2006/42/EG) entsprechen:
Die unvollständige Maschine entspricht weiterhin allen Bestimmungen der EU-Bauproduktenverordnung Nr. 305/2011, der
EG-Elektromagnetische Verträglichkeit Richtlinie (2004/108/EG)
und der EG-Niederspannung Richtlinie (2006/95/EG).
Folgende Normen wurden angewandt:
EN 60204-1
Sicherheit von Maschinen, elektrische Ausrüstung von
Maschinen; Teil 1: Allgemeine Anforderungen
EN ISO 12100
Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze Risikobeurteilung und Risikominderung
DIN EN 12453
Nutzungssicherheit kraftbetätigter Tore – Anforderungen
Die speziellen technischen Unterlagen wurden gemäß
AnhangVII Teil B der EG-Maschinenrichtlinie 2006/42/EG
erstellt. Wir verpichten uns, diese den Marktüberwachungs-
behörden auf begründetes Verlangen innerhalb einer angemessenen Zeit in elektronischer Form zu übermitteln.
Für die Zusammenstellung der technischen Unterlagen ist
bevollmächtigt:
Marantec GmbH & Co. KG, Remser Brook 11,
D-33428 Marienfeld
Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn festgestellt wurde, dass die Maschine,
in die die unvollständige Maschine eingebaut werden soll,
den Bestimmungen der Richtlinie Maschinen (2006/42/EG)
entspricht.
Ort, Datum
Marienfeld, den 02.01.2013
Herstellerunterschrift
DIN EN 12604
Tore – mechanische Aspekte – Anforderungen
DIN EN 61000-6-2
Elektromagnetische Verträglichkeit (EMV) - Teil 6-2:
Fachgrundnormen – Störfestigkeit für Industriebereiche
DIN EN 61000-6-3
Elektromagnetische Verträglichkeit (EMV) - Teil 6-3:
Fachgrundnormen – Störaussendung für Wohnbereich,
Geschäfts- und Gewerbebereiche sowie Kleinbetriebe
DIN EN 60335-1
Sicherheit elektrischer Geräte für den Hausgebrauch und
ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
DIN EN 60335-2-103
Sicherheit elektrischer Geräte für den Hausgebrauch und
ähnliche Zwecke - Teil 2-103: Besondere Anforderungen für
Antriebe für Tore, Türen und Fenster
Klaus Goldstein
Funktion des Unterzeichners
Geschäftsleitung
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 21
Page 22
22 – Sektionaltorantrieb STA 1 / Rev. B 0.3
Page 23
D
Sektionaltorantrieb STA 1 / Rev. B 0.3 – 23
Page 24
24 – Sektionaltorantrieb STA 1 / Rev. B 0.3
#1700005944
#92132
Page 25
Operating Instructions for STA 1 sectional door operator
GB
GB
Sectional door operator STA 1 / Rev. B 0.3 – 1
Sectional door operator STA 1 / Rev. B 0.3 – 1
Page 26
1. Contents
2. Information in this document
1. Contents 2
2. Information in this document 2
3. General safety instructions 3
4. Overview of products 4
5. Installation 5
6. Initial Operation 7
7. Emergency operation 12
8. Maintenance 13
9. Technical data 14
10. EC Declaration of Incorporation 21
Original operating instructions
− Copyright.
− No part of these instructions may be reproduced without
our prior approval.
− Subject to alterations in the interest of technical progress.
− All dimensions given in mm.
− The diagrams in this manual are not to scale.
Key to symbols
DANGER!
Indicates a hazard with a high level of risk which, if not
avoided, will result in death or serious injury.
WARNING!
Indicates a hazard with a medium level of risk which, if not
avoided, could result in death or serious injury.
CAUTION!
Indicates a hazard with a low level of risk which, if not
avoided, could result in minor or moderate injury.
NOTICE
Indicates an imminent danger of damage or destruction.
CHECK
Indicates a check to be performed.
REFERENCE
Reference to separate documents which must be complied
with.
Action request
− List, itemisation
Ô Reference to other sections of this document
2 – Sectional door operator STA 1 / Rev. B 0.3
2 – Sectional door operator STA 1 / Rev. B 0.3 Sectional door operator STA 1 / Rev. B 0.3 – 3
Page 27
3. General safety instructions
GB
DANGER!
Failure to observe the instructions in this
document can result in mortal danger!
Observe all safety information contained in this
document.
Warranty
The function and safety of the equipment is only guaranteed
if the warning and safety instructions included in these operating instructions are adhered to.
Marantec GmbH + Co.KG is not liable for personal injury or
damage to property if these occur as a result of the warnings
and safety advice being disregarded.
Marantec does not accept any liability or warranty for damage
due to the use of non-approved spare parts and accessories.
Intended use
The operators of the STA 1 range are designed exclusively for
opening and closing weight counterbalanced sectional doors.
Target group
Only qualied and trained specialists are permitted to install
and service the operator. Qualied and trained professionals
full the following requirements:
− knowledge of the general and specic safety and accident
prevention regulations,
− Knowledge of the relevant regulations,
− trained in the use and care of appropriate safety
equipment,
− Capable of recognising the dangers associated with
installation.
Only qualied and trained electricians may connect the
operator and carry out electrical maintenance.
Qualied and trained electricians full the following
requirements:
− knowledge of the general and specic safety and accident
prevention regulations,
− knowledge of the relevant electrical regulations,
− trained in the use and care of appropriate safety
equipment,
− capable of recognising the dangers associated with
electricity.
Instructions regarding installation and connection
− The controls must be disconnected from the electricity
supply before carrying out electrical works. It must be
ensured that the electricity supply remains disconnected
during the works.
− Local protective regulations must be complied with.
− Mains cables and control cables must be laid separately.
Regulations and bases for testing
For connecting, programming and servicing, the following
regulations must be observed (the list is not exhaustive).
Construction product standards
− EN 13241-1 (Products without re resistance or smoke
control characteristics)
− EN 12445 (Safety in use of power operated doors -
Test methods)
− EN 12453 (Safety in use of power operated doors -
Requirements)
− DIN EN 12604 (Doors and gates - Mechanical aspects -
Requirements )
− EN 12978 (Safety devices for power operated doors and
gates - Requirements and test methods)
Electromagnetic compatibility (EMC)
− EN 55014-1 (Radio disturbance, household appliances)
− EN 61000-3-2 (Disturbances in supply systems -
harmonic currents)
− EN 61000-3-3 (Disturbances in supply systems -
voltage uctuations)
− DIN EN 61000-6-2 (Electromagnetic compatibility (EMC) -
Part 6-2: Generic standards – Immunity for industrial
environments)
− DIN EN 61000-6-3 (Electromagnetic compatibility (EMC) -
Part 6-3: Generic standards – Emission standard for
residential, commercial and light-industrial environments)
Machinery Directive
− EN 60204-1 (Safety of machinery, electrical equipment of
machines) Part 1: General requirements
− EN ISO 12100 (Safety of machinery – general principles for
design - risk assessment and risk reduction)
Page 28
General safety instructions
4. Overview of products
Low voltage
− DIN EN 60335-1 (Household and similar electrical
appliances - Safety - Part 1: general requirements)
− DIN EN 60335-2-103 (Household and similar electrical
appliances - Safety - Part 2-103: Particular requirements for
drives for gates, doors and windows)
Committee for Workplaces (ASTA)
− Workplace regulation ASR A1.7 (“Doors and gates“)
The following package options are available for the STA 1
operator:
− STA/STAW 1 E (external control unit with release
mechanism)
− STA/STAW 1 KE (external control unit with chain)
− STA/STAW 1 KU (external control unit with emergency hand
crank)
− STA/STAW 1 E - 100% ED (external control unit with
release mechanism, 100% duty cycle)
− STA/STAW 1 KE - 100% duty cycle (external control unit
with chain, 100% duty cycle)
− STA/STAW 1 KU - 100% duty cycle (external control unit
with emergency hand crank, 100% duty cycle)
− STAC/STAWC 1 E (integrated control unit with release
mechanism)
− STAC/STAWC 1 KE (integrated control unit with chain)
− STAC/STAWC 1 KU (integrated control unit with emergency
hand crank)
4 – Sectional door operator STA 1 / Rev. B 0.3
4 – Sectional door operator STA 1 / Rev. B 0.3 Sectional door operator STA 1 / Rev. B 0.3 – 5
Page 29
5. Installation
GB
5.1 Preparation
WARNING!
Incorrect installation of the drive can result in
serious injury!
− The drive must be installed free of any tension.
− The drive must not move on the shaft.
− The design and subsurface of all components must be
suitable for the forces encountered.
− Installation must only be carried out from a safe
standing position (e. g. scaffolding).
NOTICE
Incorrect installation of the drive can result in
damage to property!
To avoid damage to the drive and the door, the drive must
only be tted if
− the drive is undamaged,
− the ambient temperature is -20 ºC to +60ºC.,
− the altitude of the location does not exceed 1,000 m,
− a suitable protection type has been selected.
5.2 Push-on assembly
NOTICE
Damage due to improper installation of the drive!
To avoid damage to the drive and to the door, the drive
must be mounted on a console or a torque support bracket
so that it is vibration damped.
REFERENCE
The relevant instructions for the door must be observed
when tting the drive to the door.
Solid shaft
Before installation, ensure that
– the drive is not blocked,
– the drive has been newly prepared after a lengthy storage
period,
– all connections have been carried out correctly
– the direction of rotation of the drive motor is correct,
– all motor protective devices are active
– no other sources of danger exist,
– the installation site has been cordoned off over a wide
area.
Check whether the feather key is suitable for the spring
shaft on site.
Page 30
Installation
Mounting with torque support bracket
B
D
5.3 Installation of the emergency hand chain
(only for operators with emergency hand
chain)
To ensure that they work correctly, the chain links must not
be twisted.
A
C
Fit the torque support bracket/console (A).
Grease the spring shaft (B) around the operator seating.
Insert the feather key (C) into the spring shaft (B).
Place the operator (D) on the spring shaft (B).
Secure the feather key (C) against any movement.
The feather key can be secured with two hose clamps or
adjusting rings.
Fix the operator to the torque support bracket with 4 screws.
Join the ends of the emergency hand chain together with
the chain connecting link.
NOTICE
Incorrect operation of the drive can result in
damage to property!
To avoid damage to the drive and the door, the emergency
hand chain must be secured while the door is operated
electrically.
6 – Sectional door operator STA 1 / Rev. B 0.3 Sectional door operator STA 1 / Rev. B 0.3 – 7
Page 31
6. Initial Operation
GB
6.1 Preparation
DANGER!
Danger of fatal electric shock!
Before commencing cabling works, you MUST disconnect
the drive system from the mains supply. Ensure that the
electricity supply remains disconnected throughout the
cabling works.
NOTICE
Damage due to improper installation of the drive!
To avoid damage to the drive, the following points must be
observed:
− The types of cable and their diameters must be selected
according to current regulations.
− The nominal currents and the type of connection must
correspond to those on the motor type plate.
− The drive details must agree with the connected loads.
6.2 Connection
Open the operator
Remove the cover from the operator.
Insert the cables
REFERENCE
When operated with electronic control units, the
corresponding start-up instructions and circuit diagrams
must be complied with.
Feed the cables through the screw tting into the operator.
Page 32
Initial Operation
Limit switch connections (plug-in, standard)
A
S1 Additional limit switch, OPEN (standard only for
operators without integrated control unit)
S2 Limit switch, OPEN
S3 Safety limit switch, OPEN
S4 Safety limit switch, CLOSED
S5 Limit switch, CLOSED
S6 Additional limit switch, CLOSED (standard only for
operators without integrated control unit)
S7 Safety limit switch for emergency manual operation
F2 Thermal overload protection for motor
Limit switch connections
1
4 2
B
C
D
E
F
A Potential-free connection OPEN
B Potential-free connection CLOSE
C Switch off safety circuit
D Switch off OPEN end position
E Switch off CLOSED end position
F Internal safety circuit
S1 OPEN additional limit
switch (standard only in
the case of operators
without integrated control
unit)
S2 Limit switch, OPEN
S3 Safety limit switch, OPEN
S4 Safety limit switch, CLOSE
S5 Limit switch CLOSED
S6 CLOSED additional limit
switch (standard only
in the case of operators
without integrated control
unit)
8 – Sectional door operator STA 1 / Rev. B 0.3 Sectional door operator STA 1 / Rev. B 0.3 – 9
Page 33
GB
3 x 400 V star connection (standard)
The motor is factory-wired for connection to a 3 x 400 V
mains supply in star connection.
Connect all the cables required.
Identication of wires
U1 Red
V1 Blue
W1 White
V2 Black
W2 Brown
U2 Green
3 x 230 V delta connection
To connect the operator to a 3 x 230 V mains supply, please
consult the manufacturer.
1 x 230V connection
The motor is factory-wired for connection to a 230V/1-phase
mains supply.
AUF
6.3 Manual settings
KJIH
LG
A
B
C
D
E
F
A OPEN additional limit switch - S1
(potential-free change-over contact)
B Limit switch, OPEN - S2
C Safety limit switch, OPEN - S3
D Safety limit switch, CLOSED - S4
E Limit switch, CLOSED - S5
F Additional limit switch, CLOSED - S6
(potential-free change-over contact)
G Control cam for additional limit switch, OPEN (green)
H Control cam for limit switch, OPEN (green)
I Control cam for safety limit switch, OPEN (red)
J Control cam for safety limit switch, CLOSED (red)
K Control cam for limit switch, CLOSED (white)
L Control cam for additional limit switch, CLOSED
(white)
ZU
PE
N
Connect all the cables required.
Identication of wires
OPEN blue
CLOSE blue
N red
Page 34
Initial Operation
Set the OPEN end position
Drive the door to the OPEN end position.
Set the control cam (H) so that the OPEN limit switch (B) is
actuated.
Tighten the locking screw (N).
The OPEN safety limit switch (C) must be set in such a way
that it switches immediately when the OPEN limit switch (B)
is passed over.
M
N
M Fine adjustment screw
N Locking screw
Each control cam has a locking screw (N) and a ne adjustment screw (M).
The locking screw (N) is used to lock the corresponding
control cam in the desired position. Finer adjustment can be
made with the ne adjustment screw (M).
Set the CLOSED end position
Drive the door to the CLOSED end position.
Set the control cam (K) so that the CLOSED limit switch (E)
is actuated.
Tighten the locking screw (N).
The CLOSED safety limit switch (D) must be set in such a way
that it switches immediately when the CLOSED limit switch(E)
is passed over.
Adjust the OPEN safety limit switch (C).
6.4 Digital settings –
Limit switch and safety circuit for drive
Electronic interface
A
B
A: AVE plug (absolute value encoder plug)
B: AVE plug terminal (absolute value encoder plug
terminal)
REFERENCE
Please refer to the control unit operating manual for
instructions on setting the end positions.
Adjust the CLOSED safety limit switch (D).
10 – Sectional door operator STA 1 / Rev. B 0.3 Sectional door operator STA 1 / Rev. B 0.3 – 11
Page 35
GB
Wiring allocation, AVE (absolute value encoder) plug
The numbers on the plug are also the wire-numbers.
4: Safety circuit input
5: RS 485 B
6: GND
7: RS485 A
8: Safety circuit output
9: 7...18V
AVE (absolute value encoder) plug terminal (7-12)
DC
6.5 Check the system
Check the direction of travel
Drive the door in the CLOSED direction.
The operator must close the door.
Drive the door in the OPEN direction.
The drive must open the door.
If the direction of movement of the door does not match the
button commands, change the direction of rotation.
The direction of movement must then be checked again.
REFERENCE
Please refer to the control unit operating manual for
instructions on changing the direction of rotation.
Check the limit switch settings
Drive the door to the CLOSED end position.
The drive must stop in the desired position.
C: Thermal element in the drive
D: Manual emergency control
(emergency crank or emergency chain)
Drive the door to the OPEN end position.
The operator must stop in the desired position.
Check the seat of the xing screws.
Check the mechanical functions
After assembling and installing all components the functions
of the system must be checked.
Check all the functions of the system.
Check that the operator runs smoothly.
Check whether the operator is leaking oil.
If the operator makes unusual noises or leaks oil:
− The operator must be taken out of service immediately,
− The customer service must be informed.
Page 36
7. Emergency operation
WARNING!
Improper use may result in serious injury!
To avoid injury, the following points must be observed:
− Emergency operation must only be carried out from a
safe standing position.
− Emergency operation must only be carried out when the
motor is stationary.
− The system must be disconnected from the power supply
during emergency operation.
During maintenance works or in the case of an electrical fault,
the door can be moved towards the OPEN or CLOSED positions with the help of the emergency operation equipment.
If the door is moved beyond the CLOSED or OPEN
end positions, the drive can no longer be activated
electrically.
Operation with emergency hand chain
Release the emergency hand chain from its xing.
Move the door in the OPEN or CLOSE direction by pulling on
the emergency hand chain on the side concerned.
Operation with emergency hand crank
Push the emergency hand crank into the operator as far as
it will go.
Move the door in the OPEN or CLOSE direction by turning
the emergency hand crank.
Remove the emergency hand crank from the operator after
completing emergency manual operation.
12 – Sectional door operator STA 1 / Rev. B 0.3 Sectional door operator STA 1 / Rev. B 0.3 – 13
Page 37
8. Maintenance
GB
Operation with release mechanism
WARNING!
Risk of serious injury due to uncontrolled
movement of the door!
To avoid injury, drive units with a release mechanism
require that a fall protection is mounted on the door.
Without a fall protection, the door does not comply with
directive ASR A1.7.
DANGER!
Danger of fatal electric shock!
Before commencing cabling works, you MUST disconnect
the drive system from the mains supply. Ensure that the
electricity supply remains disconnected throughout the
cabling works.
NOTICE
Improper maintenance of the drive can result in
property damage!
To avoid damage to the drive and door, the following points
must be observed:
− Maintenance must only be carried out by authorized
persons.
− Directive ASR A1.7 must be complied with.
− Worn or faulty parts must be replaced.
− Only approved parts must be installed.
− All maintenance work must be documented.
Pull on the red loop.
The gate can be moved manually.
Pull on the green loop.
The door can be moved with the operator.
The drive unit has lifetime lubrication and is maintenancefree.
The hollow shaft must be kept rust-free.
Check that all mountings have been securely tightened.
Check the spring tension on the door.
The springs must be adjusted so that they are weight counterbalanced.
Check the brake (if available).
Check the limit switches and safety switches.
Check for noises and oil leaks.
Check the mounting of the drive for corrosion.
Check the housing for damage.
Faulty parts that have been replaced must be disposed of
properly in accordance with the regulations.
Sectional door operator STA 1 / Rev. B 0.3 – 13
Page 38
9. Technical data
Type (E / KU / KE):
Driving torque (Nm): 110 100 130 120 110 100
Static holding torque (Nm): 600 600 600 600 600 600
Driving motor speed (min -1): 19 24 15 19 24 30
Motor output (kw): 0,37 0,37 0,55 0,55 0,55 0,55
Operating voltage (V): 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~
Mains frequency Hz: 50 50 50 50 50 50
Control voltage: (V): 24 24 24 24 24 24
Nominal motor current (A): 2.0 2.0 2.2 2.2 2.2 2.2
Maximum no. of operating
cycles per hour *:
Motor duty cycle (%): S3 - 60 S3 - 60 S3 - 60 S3 - 60 S3 - 60 S3 - 60
Cable on site (mm2): 5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5
STA 1-11-19
STAC 1-11-19
20 20 20 20 20 20
STA 1-10-24
STAC 1-10-24
STA 1-13-15
STAC 1-13-15
STA 1-12-19
STAC 1-12-19
STA 1-11-24
STAC 1-11-24
STA 1-10-30
STAC 1-10-30
Fuse protection on site (A): 10,0 10,0 10,0 10,0 10,0 10,0
Protection type (IP) 65 65 65 65 65 65
Temperature range (°C)**: -20 / +60 -20 / +60 -20 / +60 -20 / +60 -20 / +60 -20 / +60
Continuous sound pressure level
(dB (A)):
Weight per piece (kg): 15 15 15 15 15 15
Maximum number of
revolutions of driven shaft:
Hollow shaft (mm): 25.4 25.4 25.4 25.4 25.4 25.4
< 70 < 70 < 70 < 70 < 70 < 70
13 13 13 13 13 13
* 1 cycle = 1 complete door movement (open and then close the door).
The values given assume an even distribution.
** Temperature ranges < -5 °C: Type of oil and electric heater on request.
14 – Sectional door operator STA 1 / Rev. B 0.3
Page 39
GB
Type (E / KU / KE):
Driving torque (Nm): 130 120 110 100 70
Static holding torque (Nm): 600 600 600 600 600
Driving motor speed (min -1): 15 19 24 30 19
Motor output (kw): 0,55 0,55 0,55 0,55 0,37
Operating voltage (V): 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~ 230 / 1~
Mains frequency Hz: 50 50 50 50 50
Control voltage: (V): 24 24 24 24 24
Nominal motor current (A): 1.8 1.8 1.75 1.5 4.8
Maximum no. of operating
cycles per hour *:
Motor duty cycle (%): S3 - 80 S3 - 80 S3 - 80 S3 - 80 S3 - 25
Cable on site (mm2): 5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5 3 x 1,5
STA 1-13-15
100%
30 30 30 30 8
STA 1-12-19
100%
STA 1-11-24
100%
STA 1-10-30
100%
STAW 1-7-19
STAWC 1-7-19
Fuse protection on site (A): 10,0 10,0 10,0 10,0 10,0
Protection type (IP) 65 65 65 65 65
Temperature range (°C)**: -20 / +60 -20 / +60 -20 / +60 -20 / +60 -20 / +60
Continuous sound pressure level
(dB (A)):
Weight per piece (kg): 18 18 18 18 15
Maximum number of
revolutions of driven shaft:
Hollow shaft (mm): 25.4 25.4 25.4 25.4 25.4
< 70 < 70 < 70 < 70 -
13 13 13 13 13
* 1 cycle = 1 complete door movement (open and then close the door).
The values given assume an even distribution.
** Temperature ranges < -5 °C: Type of oil and electric heater on request.
Sectional door operator STA 1 / Rev. B 0.3 – 15
Page 40
Technical data
STA/STAW 1 E
369102
245
140
105
55
6.35
104
3.5
A 4x M8x16 deep, on both sides
STA/STAW 1 KE
102
245
140
105
55
25.4
55
108
145
120
409
120
A
166
50
104
6.35
25.4
3.5
A 4x M8x16 deep, on both sides
16 – Sectional door operator STA 1 / Rev. B 0.3
55
108
145 90
A
166
Page 41
STA/STAW 1 KU
GB
102
104
6.35
3.5
A 4x M8x16 deep, on both sides
245
140
105
25.4
55
55
108
145
399
120
A
166
80
STA/STAW 1 E - 100% ED
136
104
6.35
3.5
245
140
105
25.4
120
55
55
108
145
336
A
183
A 4x M8x16 deep, on both sides
Sectional door operator STA 1 / Rev. B 0.3 – 17
Page 42
Technical data
STA/STAW 1 KE - 100% ED
191 105
245
140
438
180150
120
105
55
104
A 4x M8x16 deep, on both sides
STA/STAW 1 KU - 100% ED
136
6.35
3.5
6.35
245
25.4
140
105
55
120
55
A
108
145
396
104
25.4
3.5
A 4x M8x16 deep, on both sides
18 – Sectional door operator STA 1 / Rev. B 0.3
55
108
145
180
A
63
Page 43
STAC/STAWC 1 E
245
140
105
55
GB
369102
120
6.35
104
A 4x M8x16 deep, on both sides
STAC/STAWC 1 KE
3.5
245
140
105
55
25.4
A
55
108
145 50
406102
120
166
104
6.35
3.5
A 4x M8x16 deep, on both sides
25.4
55
108
145 90
A
166
Sectional door operator STA 1 / Rev. B 0.3 – 19
Page 44
Technical data
STAC/STAWC 1 KU
102
104
6.35
3.5
A 4x M8x16 deep, on both sides
245
140
105
55
25.4
55
108
145
399
120
A
166
80
20 – Sectional door operator STA 1 / Rev. B 0.3
20 – Sectional door operator STA 1 / Rev. B 0.3 Sectional door operator STA 1 / Rev. B 0.3 – 21
Page 45
10. EC Declaration of Incorporation
GB
We hereby declare that the product described below:
Sectional door operator STA 1
is in conformity with all essential requirements of the
Machinery Directive 2006/42/EC.
In addition, the partly completed machinery is in conformity with
all the provisions of the EU Construction Products Regulation
No. 305/2011, the Electromagnetic Compatibility Directive
(2004/108/EC) and the Low Voltage Directive (2006/95/EC).
The following standards were applied:
EN 60204-1
(Safety of machinery, electrical equipment of machines;
Part 1: General requirements)
EN ISO 12100
Safety of machinery – general principles for design -
risk assessment and risk reduction
DIN EN 12453
Safety in use of power operated doors - Requirements
The relevant technical documentation is compiled in
accordance with Annex VII(B) of the EU Machinery Directive
2006/42/EC. We undertake to transmit, in response to a
reasoned request by the market surveillance authorities, this
information in electronic form within a reasonable term.
The authorised agent for the preparation of the technical
documentation is:
Marantec GmbH & Co. KG, Remser Brook 11,
D-33428 Marienfeld
The machinery is incomplete and must not be put into
service until the machinery into which it is to be incorporated
has been declared in conformity with the provisions of the
Machinery Directive 2006/42/EC.
Place / Date:
Marienfeld, 01/02/2013
Manufacturer’s signature
DIN EN 12604
Doors and gates - Mechanical aspects - Requirements
DIN EN 61000-6-2
Electromagnetic compatibility (EMC) - Part 6-2:
Generic standards - Immunity for industrial environments
DIN EN 61000-6-3
Electromagnetic compatibility (EMC) - Part 6-3:
Generic standards - Emission - standard for residential,
commercial and light-industrial environments
DIN EN 60335-1
Household and similar electrical appliances - Safety -
Part 1: general requirements
DIN EN 60335-2-103
Household and similar electrical appliances - Safety -
Part 2-103: Particular requirements for drives for gates,
doors and windows
Klaus Goldstein
Position of signatory
Management
Page 46
22 – Sectional door operator STA 1 / Rev. B 0.3
Page 47
GB
Sectional door operator STA 1 / Rev. B 0.3 – 23
Page 48
24 – Sectional door operator STA 1 / Rev. B 0.3
#1700005944
#92132
Page 49
Руководство по эксплуатации привода секционных ворот STA 1
RUS
RUS
Привод секционных ворот STA 1 / верс. B 0.3 – 1
Привод секционных ворот STA 1 / верс. B 0.3 – 1
Page 50
1. Содержание
ОПАСНОСТЬ!
ССЬІЛКА
2. Данные документа
1. Содержание 2
2. Данные документа 2
3. Общие указания по технике
безопасности 3
4. Общее описание изделия 4
5. Монтаж 5
6. Ввод в эксплуатацию 7
7. Аварийное управление 12
8. Техническое обслуживание 13
9. Технические данные 14
10. Декларация соответствия
встраиваемого устройства
требованиям ЕС 21
Оригинальное руководство по эксплуатации
− Авторские права защищены.
− Перепечатка, даже выдержками, только с
нашего разрешения.
− Мы оставляем за собой право на изменения,
служащие техническому прогрессу.
− Все размерные данные в миллиметрах.
− Изображения выполнены не в масштабе.
Пояснение условных обозначений
Указание на опасность, которая непосредственно ведет к смерти или тяжелым травмам.
ПРЕДОСТЕРЕЖЕНИЕ!
Указание на опасность, которая может
привести к смерти или тяжелым травмам.
ОСТОРОЖНО!
Указание на опасность, которая может
привести к легким или средним травмам.
УКАЗАНИЕ
Указание на опасность, которая может
привести к повреждениям или разрушению
изделия.
КОНТРОЛЬ
Указание на необходимость проведения
контроля.
Ссылка на отдельные документы, которые
необходимо соблюдать.
2 – Привод секционных ворот STA 1 / верс. B 0.3
Призыв к действию
− Список, перечисление
Ô Ссылка на другие места в данном документе.
Page 51
3. Общие указания по технике безопасности
RUS
ОПАСНОСТЬ!
Опасность для жизни вследствие
несоблюдения документации!
Соблюдайте все указания по безопасности,
содержащиеся в данном документе.
Гарантия
Гарантия в отношении функции и безопасности
действительна только при соблюдении указаний
по технике безопасности данной инструкции по
обслуживанию.
За телесные повреждения и материальные
ущербы, возникаемые из-за несоблюдения
указаний по технике безопасности, фирма Marantec GmbH & Co. KG не несет ответственность.
За ущерб, возникший вследствие применения
не разрешённых запчастей и аксессуаров,
исключается любая ответственность и гарантия
со стороны фирмы Marantec.
Применение по назначению
Приводы серии STA1 пригодны исключительно
для открывания и закрывания уравновешенных
секционных ворот.
Квалификация персонала
Монтировать привод и производить
техническое обслуживание имеют право
только квалифицированные и обученные
профессиональные монтажники.
Квалифицированные и обученные
профессиональные монтажники удовлетворяют
следующим требованиям:
- знание общих и специальных правил и норм
техники безопасности и предотвращения
аварий,
- знание соответствующих предписаний,
- обучение для использования и ухода
соответст-вующего оборудования по технике
безопасности,
- способность распознавать опасности,
связанные с монтажом.
Подключать привод и производить техническое
обслуживание электрической части имеют
право только квалифицированные и обученные
специалисты по электротехнике.
Квалифицированные и обученные специалисты
по электротехнике удовлетворяют следующим
требованиям:
− знание общих и специальных правил и норм
техники безопасности и предотвращения
аварий,
− знание специальных электротехнических
правил,
− обучение для использования и ухода
соответст-вующего оборудования по технике
безопасности,
− способность распознавания опасностей,
связанных с электричеством.
Указания по монтажу и подключению
− Перед проведением электротехнических
работ установка должна быть отсоединена
от электро-снабжения. Во время проведения
работ необхо-димо обеспечить, чтобы
электроснабжение оставалось отключенным.
− Следует соблюдать местные правила защиты.
− Провода питания от сети и провода
управления должны быть проложены
раздельно.
Контрольные документы и предписания
При подключении, программировании и
обслуживании должны соблюдаться следующие
нормативы
(без претензии на исчерпывающую полноту).
Стандарты конструкции изделий
− EN 13241-1 (Изделия без свойств защиты от
пожара и дыма)
− EN 12445 (Безопасность использования
механизированных ворот – методы испытания)
− EN 12453 (Безопасность использования
механизированных ворот – методы испытания)
− DIN EN 12604 (Ворота – механические аспекты –
требования)
− EN 12635 (Ворота – монтаж и использование)
− EN 12978 (Защитные устройства для
механизированных ворот – требования и
методы испытания)
Привод секционных ворот STA 1 / верс. B 0.3 – 3
Page 52
Общие указания по технике безопасности
4. Общее описание изделия
ЭМС
− EN 55014-1 (Излучение помех приборов
бытовой техники)
− EN 61000-3-2 (Обратные действия в сетях
электропитания – высшая гармоника)
− EN 61000-3-3 (Обратные действия в сетях
электропитания – колебания напряжения)
− DIN EN 61000-6-2 (Электромагнитная
совместимость (EMV) -
Часть 6-2: Специальные основные стандарты –
Помехоустойчивость для промышленных зон)
− DIN EN 61000-6-3 ( Электромагнитная
совместимость (EMV) -
Часть 6-3: Специальные основные стандарты –
Излучение помех для жилых зон, объектов
делового и промышленного назначения, а
также малых предприятий)
Директивы для машин
− EN 60204-1 (Безопасность машин,
электрическое оборудование машин; Часть 1:
Общие требования)
− EN ISO 12100 (Безопасность машин – Общие
принципы дизайна - Оценка степени риска и
снижение риска)
Низкое напряжение
− DIN EN 60335-1 (Безопасность электрических
приборов для домашнего употребления и
подобных целей) - Часть 1: Общие требования)
− DIN EN 60335-2-103 (Безопасность
электрических приборов для домашнего
употребления и подобных целей) - Часть 2-103:
Особые требования к приводам ворот, дверей
и окон)
Возможны следующие варианты поставок привода STA1:
− STA/STAW 1 E (наружное устройство
управления с разблокировкой)
− STA/STAW 1 KE (наружное устройство
управления с цепью)
− STA/STAW 1 KU (наружное устройство
управления с кривошипной рукояткой)
− STA/STAW 1 E - 100% ED (наружное
устройство управления с разблокировкой,
100% интенсивность использования)
− STA/STAW 1 KE - 100% ED (наружное
устройство управления с цепью,
100% интенсивность использования)
− STA/STAW 1 KU - 100% ED (наружное
устройство управления с кривошипной
рукояткой, 100% интенсивность
использования)
− STAC/STAWC 1 E (встроенное устройство
управления с разблокировкой)
− STAC/STAWC 1 KE (встроенное устройство
управления с цепью)
− STAC/STAWC 1 KU (встроенное устройство
управления с кривошипной рукояткой)
Комитет по вопросам безопасности рабочих мест
(ASTA)
− ASR A1.7 (Технические правила для рабочих
мест „Двери и ворота“)
4 – Привод секционных ворот STA 1 / верс. B 0.3
Page 53
5. Монтаж
УКАЗАНИЕ
RUS
5.1 Подготовка
ПРЕДОСТЕРЕЖЕНИЕ!
Вследствие ненадлежащего монтажа
привода возможны тяжелые травмы!
− Привод необходимо монтировать в
обесточенном состоянии.
− Привод не должен перемещаться на валу.
− Все элементы конструкции и фундамента
должны быть рассчитаны на нагрузки.
− Монтаж должен осуществляться с
безопасного места (например, помост).
УКАЗАНИЕ
Материальный ущерб вследствие
ненадлежащего монтажа привода!
Во избежание повреждений привода и ворот
привод разрешается монтировать, если
− привод не поврежден,
− температура окружающей среды составляет
от -20 °C до +60 °C,
− высота монтажа не превышает 1000 м над
уровнем моря,
− соответственно выбрана степень защиты.
5.2 Насадной монтаж
Материальный ущерб вследствие
ненадлежащего монтажа привода!
Во избежание повреждений привода и ворот
привод должен монтироваться на кронштейне
или с применением упора против проворачивания, с демпфированием колебаний.
ССЬІЛКА
При монтаже привода на воротах соблюдать
соответствующее руководство по воротам.
Сплошной вал
Перед монтажом убедитесь в том, что
– привод не заблокирован,
– привод после длительного хранения на
складе был подготовлен заново,
– все подключения выполнены надлежащим
образом,
– направление вращения редукторного
двигателя правильное,
– все защитные устройства двигателя
активны,
– отсутствуют иные источники опасностей,
– место монтажа обширно обгорожено.
Проверьте, сочетается ли призматическая
шпонка с местным валом с пазом.
Привод секционных ворот STA 1 / верс. B 0.3 – 5
Page 54
УКАЗАНИЕ
Монтаж
Монтаж с упором против проворачивания
B
A
C
D
5.3 Монтаж аварийной ручной цепи
(только для приводов с аварийной
ручной цепью)
Для безупречного функционирования звенья
цепи нельзя закручивать.
Смонтируйте упор против проворачивания /
кронштейн (А).
Смажьте вал с пазом (В) в месте посадки
привода.
Вставьте призматическую шпонку (С) в вал с
пазом(В).
Поместите привод (D) на вал с пазом (В).
Предохраните призматическую шпонку (С)
против смещения.
Призматическая шпонка может быть
зафиксирована с помощью двух шланговых
зажимов или установочных колец.
Закрепите привод с помощью 4 винтов на
упоре против проворачивания.
Соедините концы звеньев с замком цепи.
Материальный ущерб вследствие
ненадлежащего обслуживания привода!
Во избежание повреждений привода и
ворот аварийная ручная цепь во время
электрического режима эксплуатации ворот
должна быть зафиксирована.
6 – Привод секционных ворот STA 1 / верс. B 0.3
Page 55
ОПАСНОСТЬ!
УКАЗАНИЕ
6. Ввод в эксплуатацию
RUS
6.1 Подготовка
Опасность для жизни из-за поражения
током!
Перед работами по прокладке кабельной
сети обязательно отсоедините приводную
систему от электроснабжения. Убедитесь
в том, что во время работ по прокладке
кабельной сети электроснабжение остается
прерванным.
Материальный ущерб вследствие
ненадлежащего монтажа привода!
Во избежание повреждений привода необходимо принимать во внимание следующие
пункты:
− Типы проводки и поперечные сечения следу-
ет выбирать согласно действующим предписаниям.
− Номинальные токи и тип подключения долж-
ны соответствовать указанным на табличке
двигателя.
− Параметры привода должны соответство-
вать параметрам подсоединения.
6.2 Подключение
Открыть привод
Снимите с привода кожух.
Ввести кабель
ССЬІЛКА
В случае эксплуатации с электронными
регуляторами следует принимать во внимание
соответствующие руководства по вводу в
эксплуатацию и схемы соединений.
Введите кабель через винтовое соединение в
привод.
Привод секционных ворот STA 1 / верс. B 0.3 – 7
Page 56
Ввод в эксплуатацию
Подключение концевого выключателя
(вставное, стандарт)
A
S1 дополнительный концевой выключатель
ОТКР (стандарт только для приводов без
встроенного устройства управления)
S2 концевой выключатель ОТКР
S3 предохранительный концевой выключатель
ОТКР
S4 предохранительный концевой выключатель
ЗАКР
S5 концевой выключатель ЗАКР
S6 дополнительный концевой выключатель
ЗАКР (стандарт только для приводов без
встроенного устройства управления)
S7 предохранительный концевой выключатель
аварийного ручного управления
F2 термозащита двигателя
Подключение концевого выключателя
1
B
C
D
E
F
A беспотенциальный разъем ОТКР
B беспотенциальный разъем ЗАКР
C отключение цепи безопасности
D отключение конечного положения ОТКР
E отключение конечного положения ЗАКР
F внутренняя цепь безопасности
4 2
S1 дополнительный конце-
вой выключатель ОТКР
(стандарт только для
приводов без встроенного устройства
управления)
S2 концевой выключатель
ОТКР
S3 предохранительный
концевой выключатель
ОТКР
S4 предохранительный
концевой выключатель
ЗАКР
S5 концевой выключатель
ЗАКР
S6 дополнительный конце-
вой выключатель ЗАКР
(стандарт только для
приводов без встроенного устройства
управления)
8 – Привод секционных ворот STA 1 / верс. B 0.3
Page 57
RUS
Подключение 3 x 400 В Соединение по схеме
звезды (стандарт)
Двигатель предварительно соединён кабелем для
подключения к сети 3 x 400 В по схеме звезды.
Подключите все необходимые кабели.
Маркировка литц
U1 красный
V1 синий
W1 белый
V2 чёрный
W2 коричневый
U2 зелёный
Подключение 3 x 230 В Соединение по схеме
треугольника
Для того, чтобы можно было эксплуатировать привод в сети 3 x 230 В, обратитесь к изготовителю.
Подключение 1 х 230 В
Двигатель предварительно соединен кабелем
для подключения к сети 230 В/1 фаза
AUF
ZU
PE
N
Подключите все необходимые кабели.
6.3 Ручные настройки
KJIH
LG
A
B
C
D
E
F
A дополнительный концевой выключатель
ОТКР - S1 (беспотенциальный переключа-
ющий контакт)
B концевой выключатель ОТКР - S2
C предохранительный концевой выключа-
тель ОТКР - S3
D предохранительный концевой выключа-
тель ЗАКР – S4
E концевой выключатель ЗАКР - S5
F дополнительный концевой выключатель
ЗАКР - S6 (беспотенциальный переключа-
ющий контакт)
G кулачок переключения дополнительного
концевого выключателя ОТКР (зелёный)
H кулачок переключения концевого выклю-
чателя ОТКР (зелёный)
I кулачок переключения предохранительно-
го концевого выключателя ОТКР (красный)
J кулачок переключения предохранительно-
го концевого выключателя ЗАКР (красный)
K кулачок переключения концевого выклю-
чателя ЗАКР (белый)
L кулачок переключения дополнительного
концевого выключателя ЗАКР (белый)
Маркировка литц
AUF (ОТКР) синий
ZU (ЗАКР) синий
N красный
Привод секционных ворот STA 1 / верс. B 0.3 – 9
Page 58
Ввод в эксплуатацию
ССЬІЛКА
M
N
M винт точной настройки
N стопорный винт
Каждый кулачок переключения имеет стопорный
винт(N) и винт точной настройки (M).
Настройка конечной позиции ОТКР
Переместите ворота в конечную позицию
ОТКР.
Настройте кулачок переключения (Н) так, чтобы
был задействован концевой выключатель
ОТКР(В).
Затяните стопорный винт (N).
Предохранительный концевой выключатель
ОТКР (С) должен быть настроен так, чтобы он
сразу включался при наезде на концевой выключатель ОТКР (В).
Настройте предохранительный концевой
выключатель ОТКР (С).
6.4 Цифровые настройки –
Цифровой выключатель конечных
положений.
цепь привода
С помощью стопорного винта (N)
соответствующий кулачок переключения
фиксируется в желаемой позиции. Более точная
настройка может быть произведена с помощью
винта точной настройки (M).
Настройка конечной позиции ЗАКР
Переместите ворота в конечную позицию
ЗАКР.
Настройте кулачок переключения (К) так, чтобы
был задействован концевой выключатель
ЗАКР(Е).
Затяните стопорный винт (N).
Предохранительный концевой выключатель
ЗАКР (D) должен быть настроен так, чтобы
он сразу включался при наезде на концевой
выключатель ЗАКР (Е).
Настройте предохранительный концевой
выключатель ЗАКР (D).
A
B
А: Штепсель датчика конечных положений.
В: контакты датчика конечных положений.
С настройкой конечных положений можно
ознакомиться по руководству по эксплуатации
устройства управления.
10 – Привод секционных ворот STA 1 / верс. B 0.3
Page 59
RUS
ССЬІЛКА
Распределение проводов кабеля для
подключения.
Цифры на штекере являются одновременно
номерами проводов:
4: Вход предохранительной цепи
5: RS 485 B
6: Заземление
7: RS 485 А
8: Выход предохранительной цепи
9: 7 ... 18 В постоянного тока
Контакты датчика конечных положений
(7-12)
6.5 Проверка установки
Проверка направления движения
Перемещайте ворота в направлении ЗАКР.
Привод должен перемещать ворота в направлении закрывания.
Перемещайте ворота в направлении ОТКР.
Привод должен перемещать ворота в направлении открывания.
Если направление движения ворот не соответствует клавишным командам, то необходимо
изменить направление вращения. Затем необходимо заново проверить направление движения.
Изменение направления вращения описано
в руководстве по эксплуатации устройства
управления.
С: Тепловая защита привода
D: Приведение в действие при аварийном со-
стоянии (авар. рукоятка, авар. цепь)
Проверка настроек концевых выключателей
Переместите ворота в конечную позицию
ЗАКР.
Привод должен остановиться в желаемой позиции.
Переместите ворота в конечную позицию
ОТКР.
Привод должен остановиться в желаемой позиции.
Проверьте посадку крепёжных винтов.
Проверка механических функций
После монтажа и установки всех деталей необходимо
проверить функционирование установки.
Проверьте все функции установки.
Проверьте плавность хода привода.
Проверьте, теряет ли привод масло.
Если привод производит необычные шумы или
теряет масло, то необходимо:
− немедленно прекратить эксплуатацию привода,
− известить сервис.
Привод секционных ворот STA 1 / верс. B 0.3 – 11
Page 60
7. Аварийное управление
ПРЕДОСТЕРЕЖЕНИЕ!
Вследствие ненадлежащего обслуживания возможны тяжелые травмы!
Во избежание травм людей должны быть
выполнены следующие пункты:
− Аварийное управление разрешается
осуществлять только с безопасного места.
− Аварийное управление можно производить
только при остановленном двигателе.
− Установка во время аварийного управления
должна быть отсоединена от электросети.
В случае неполадок с электричеством или при
работах по техобслуживанию ворота могут быть
перемещены с помощью аварийного управления
ОТКР и ЗАКР.
Если ворота перемещают за конечные
позиции ЗАКР или ОТКР, то приводом
нельзя управлять электрическим способом.
Привод с аварийной ручной цепью
Отделите аварийную ручную цепь от
фиксатора.
Перемещайте ворота, потянув за аварийную
ручную цепь на соответствующей стороне, в
направлении ОТКР или ЗАКР.
Привод с аварийной кривошипной
рукояткой
Вставьте аварийную кривошипную рукоятку до
упора в привод.
12 – Привод секционных ворот STA 1 / верс. B 0.3
Page 61
8. Техническое обслуживание
RUS
Перемещайте ворота в направлении ОТКР или
ЗАКР путем вращения аварийной кривошипной
рукоятки.
По окончании аварийного управления вновь
выньте кривошипную рукоятку.
Привод с разблокировкой
ПРЕДОСТЕРЕЖЕНИЕ!
Вследствие неконтролируемого движения
ворот возможны тяжелые травмы!
Во избежание травм людей, в случае механизмов с разблокировкой на воротах должно
быть смонтировано устройство защиты от
падения.
Без устройства защиты от падения ворота не
соответствуют Директиве ASR A1.7.
ОПАСНОСТЬ!
Опасность для жизни из-за поражения
током!
Перед работами по прокладке кабельной
сети обязательно отсоедините приводную
систему от электроснабжения. Убедитесь
в том, что во время работ по прокладке
кабельной сети электроснабжение остается
прерванным.
УКАЗАНИЕ
Материальный ущерб вследствие
ненадлежащего технического
обслуживания привода!
Во избежание повреждений привода и ворот
должны быть выполнены следующие пункты:
− Техническое обслуживание имеет право
осуществлять только уполномоченный
персонал.
− Должна соблюдаться директива ASR A1.7.
− Изношенные или дефектные детали должны
быть заменены.
− Можно монтировать только разрешённые
детали.
− Техническое обслуживание должно быть
задокументировано.
Потяните за красную петлю.
Ворота можно перемещать вручную.
Потяните за зелёную петлю.
Ворота можно перемещать с помощью привода.
Механизм имеет смазку на весь срок службы и не
требует технического обслуживания.
Полый вал не должен быть подвержен коррозии.
Проверьте прочность посадки всех креплений.
Проверьте натяжение пружины на воротах.
Пружины должны быть установлены уравновешенно.
Проверьте тормоз (в случае наличия).
Проверьте концевые выключатели и
предохранительные выключатели.
Проверьте наличие шумов и потери масла.
Проверьте крепление привода на наличие
коррозии.
Проверьте кожух на наличие повреждений.
Замененные дефектные детали должны быть
технически правильно утилизированы.
Привод секционных ворот STA 1 / верс. B 0.3 – 13
Page 62
9. Технические данные
Тип (E / KU / KE):
Вращающий момент
выходного вала (Нм):
Статический
удерживающий момент
(Нм):
Частота вращения
выходного вала (мин-1):
Мощность двигателя
(кВт):
Рабочее напряжение (В): 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~
Частота сети (Гц): 50 50 50 50 50 50
Управляющее
напряжение(В):
Номинальный ток
двигателя(А):
Макс. число коммутаций
в час *:
STA 1-11-19
STAC 1-11-19
110 100 130 120 110 100
600 600 600 600 600 600
19 24 15 19 24 30
0,37 0,37 0,55 0,55 0,55 0,55
24 24 24 24 24 24
2,0 2,0 2,2 2,2 2,2 2,2
20 20 20 20 20 20
STA 1-10-24
STAC 1-10-24
STA 1-13-15
STAC 1-13-15
STA 1-12-19
STAC 1-12-19
STA 1-11-24
STAC 1-11-24
STA 1-10-30
STAC 1-10-30
Интенсивность
использования (%):
Подводящий провод на
месте монтажа (мм
Защита предохранителем
на месте монтажа (А):
Степень защиты (IP): 65 65 65 65 65 65
Температурный
диапазон(°C) **:
Уровень шума (дБ(А)): < 70 < 70 < 70 < 70 < 70 < 70
Штучный вес (кг): 15
Максимальные обороты
на выходе:
Полый вал (мм): 25,4 25,4 25,4 25,4 25,4 25,4
2
):
S3 - 60 S3 - 60 S3 - 60 S3 - 60 S3 - 60 S3 - 60
5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5
10,0 10,0 10,0 10,0 10,0 10,0
-20 / +60 -20 / +60 -20 / +60 -20 / +60 -20 / +60 -20 / +60
15 15 15 15 15
13 13 13 13 13 13
* Одна коммутация соответствует одному циклу из открывания и закрывания ворот.
Указанные значения предполагают равномерное распределение.
** Температурные диапазоны < –5 °C: Сорт масла и электрообогрев по запросу.
14 – Привод секционных ворот STA 1 / верс. B 0.3
Page 63
RUS
Тип (E / KU / KE):
Вращающий момент
выходного вала (Нм):
Статический
удерживающий момент
(Нм):
Частота вращения
выходного вала (мин-1):
Мощность двигателя
(кВт):
Рабочее напряжение (В): 400 / 3~ 400 / 3~ 400 / 3~ 400 / 3~ 230 / 1~
Частота сети (Гц): 50 50 50 50 50
Управляющее
напряжение(В):
Номинальный ток
двигателя(А):
Макс. число коммутаций
в час *:
STA 1-13-15
100%
130 120 110 100 70
600 600 600 600 600
15 19 24 30 19
0,55 0,55 0,55 0,55 0,37
24 24 24 24 24
1,8 1,8 1,75 1,5 4,8
30 30 30 30 8
STA 1-12-19
100%
STA 1-11-24
100%
STA 1-10-30
100%
STAW 1-7-19
STAWC 1-7-19
Интенсивность
использования (%):
Подводящий провод на
месте монтажа (мм
Защита предохранителем
на месте монтажа (А):
Степень защиты (IP): 65 65 65 65 65
Температурный
диапазон(°C) **:
Уровень шума (дБ(А)): < 70 < 70 < 70 < 70 -
Штучный вес (кг): 18 18 18 18 15
Максимальные обороты
на выходе:
Полый вал (мм): 25,4 25,4 25,4 25,4 25,4
2
):
S3 - 80 S3 - 80 S3 - 80 S3 - 80 S3 - 25
5 x 1,5 5 x 1,5 5 x 1,5 5 x 1,5 3 x 1,5
10,0 10,0 10,0 10,0 10,0
-20 / +60 -20 / +60 -20 / +60 -20 / +60 -20 / +60
13 13 13 13 13
* Одна коммутация соответствует одному циклу из открывания и закрывания ворот.
Указанные значения предполагают равномерное распределение.
** Температурные диапазоны < –5 °C: Сорт масла и электрообогрев по запросу.
Привод секционных ворот STA 1 / верс. B 0.3 – 15
Page 64
Технические данные
STA/STAW 1 E
369102
245
140
105
55
6.35
25.4
104
3.5
A 4x M8x16 углубленный, двусторонний
STA/STAW 1 KE
102
245
140
105
55
55
108
145
120
409
120
A
166
50
104
6.35
25.4
3.5
55
108
145 90
A 4x M8x16 углубленный, двусторонний
16 – Привод секционных ворот STA 1 / верс. B 0.3
A
166
Page 65
STA/STAW 1 KU
RUS
102
245
140
105
55
104
6.35
25.4
3.5
A 4x M8x16 углубленный, двусторонний
55
108
145
399
120
A
166
80
STA/STAW 1 E - 100% ED
136
104
6.35
3.5
245
140
105
25.4
120
55
55
108
145
336
A
183
A 4x M8x16 углубленный, двусторонний
Привод секционных ворот STA 1 / верс. B 0.3 – 17
Page 66
Технические данные
STA/STAW 1 KE - 100% ED
191 105
245
140
438
180150
120
105
55
104
3.5
A 4x M8x16 углубленный, двусторонний
STA/STAW 1 KU - 100% ED
6.35
136
245
6.35
25.4
140
105
55
120
55
A
108
145
396
104
25.4
3.5
A 4x M8x16 углубленный, двусторонний
18 – Привод секционных ворот STA 1 / верс. B 0.3
55
108
145
180
A
63
Page 67
STAC/STAWC 1 E
245
140
105
55
RUS
369102
120
6.35
25.4
104
3.5
A 4x M8x16 углубленный, двусторонний
STAC/STAWC 1 KE
245
140
105
55
A
55
108
145 50
406102
120
166
104
6.35
25.4
3.5
A 4x M8x16 углубленный, двусторонний
55
108
145 90
A
166
Привод секционных ворот STA 1 / верс. B 0.3 – 19
Page 68
Технические данные
STAC/STAWC 1 KU
102
245
140
105
55
104
6.35
25.4
3.5
A 4x M8x16 углубленный, двусторонний
55
108
145
399
120
A
166
80
20 – Привод секционных ворот STA 1 / верс. B 0.3
Page 69
10. Декларация соответствия встраиваемого устройства требованиям ЕС
RUS
Настоящим заявляем, что указанное ниже
изделие:
привод секционных ворот STA1
соответствует основополагающим требованиям
Директивы по оборудованию (2006/42/EG):
Незавершенная машина соответствует кроме
того всем предписаниям Регламента ЕС на
строительную продукцию № 305/2011, Директивы
ЕС по электромагнитной совместимости
(2004/108/EG) и Директивы ЕС по низкому
напряжению (2006/95/EG).
Использованы следующие стандарты:
EN 60204-1
Безопасность машин, электрооборудование
машин – часть 1: Общие требования
EN ISO 12100
Безопасность машин – Общие принципы
дизайна - Оценка степени риска и снижение
риска
DIN EN 12453
Безопасность эксплуатации механизированных
ворот - Требования
DIN EN 12604
Ворота – механические аспекты – требования
DIN EN 60335-2-103
Безопасность электрических приборов для
домашнего употребления и подобных целей /
Часть 2-103: Особые требования к приводам
ворот, дверей и окон
Специальная техническая документация
изготовлена в соответствии с приложением
VII, часть B Директивы ЕС по оборудованию
2006/42/EG. Мы обязуемся по обоснованному
требованию, в течение надлежащего периода
времени, передать органам надзора за рынком
документацию в электронной форме.
Ответственный за составление технической
документации:
Marantec GmbH & Co KG, Remser Brook 11,
D-33428 Marienfeld
Ввод в эксплуатацию незавершенной
машины запрещен до тех пор, пока не
будет установлено, что машина, в которую
должна быть вмонтирована незавершенная
машина, отвечает требованиям Директивы по
оборудованию (2006/42/EG).
Место, дата
Marienfeld, 02.01.2013
Подпись изготовителя
DIN EN 61000-6-2
Электромагнитная совместимость (EMV) –
Часть 6-2: Специальные основные стандарты –
Помехоустойчивость для промышленных зон
DIN EN 61000-6-3
Электромагнитная совместимость (EMV) –
Часть 6-3: Специальные основные стандарты –
Излучение помех для жилых зон, объектов
делового и промышленного назначения, а также
малых предприятий
DIN EN 60335-1
Безопасность электрических приборов для
домашнего употребления и подобных целей Часть 1: Общие требования
Klaus Goldstein
Должность подписавшего
Руководство фирмой
Привод секционных ворот STA 1 / верс. B 0.3 – 21
Page 70
22 – Привод секционных ворот STA 1 / верс. B 0.3
Page 71
RUS
Привод секционных ворот STA 1 / верс. B 0.3 – 23
Page 72
24 – Привод секционных ворот STA 1 / верс. B 0.3
#1700005944
#92132
Loading...
