D Bedienungsanleitung

WARNUNG!

Verletzungsgefahr durch unkontrollierte Torbetätigung!

VERWEIS

1. Zu diesem Produkt

– Originalanleitung. – Teil des Produkts. – Unbedingt zu lesen und aufzubewahren. – Urheberrechtlich geschützt. – Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. – Darstellungen sind nicht maßstabsgetreu.

Konformität

Das Produkt erfüllt die wesentlichen Anforderungen der R&TTE-Richtlinie 1999/5/EG.

Für den Einsatz in: EU/CH/FL/IS/N

Die Konformitätserklärung ist auf folgender Internetseite abrufbar: www.marantec.com

• Betätigen Sie die Steuerung oder den Handsender nur, wenn sich keine

Personen oder Gegenstände im Bewegungsbereich des Tores benden.

• Stellen Sie sicher, dass Steuerung und Handsender nicht von Kindern oder unbefugten Personen benutzt werden.

• Stellen Sie sicher, dass der Handsender nicht versehentlich betätigt wird

(z.B. in der Hosentasche).

Die Dokumentation des Antriebs oder Empfängers muss beachtet werden.

2 Digital 528 (#116466)

Page 3

2. Produktübersicht

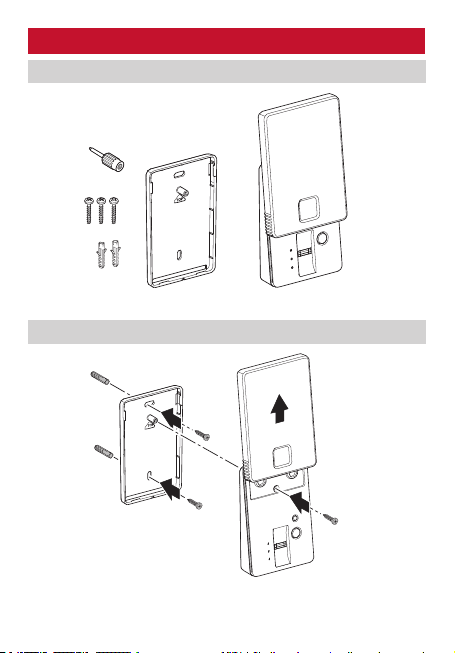

2.1 Lieferumfang

2.2 Montage

Digital 528 (#116466) 3

Page 4

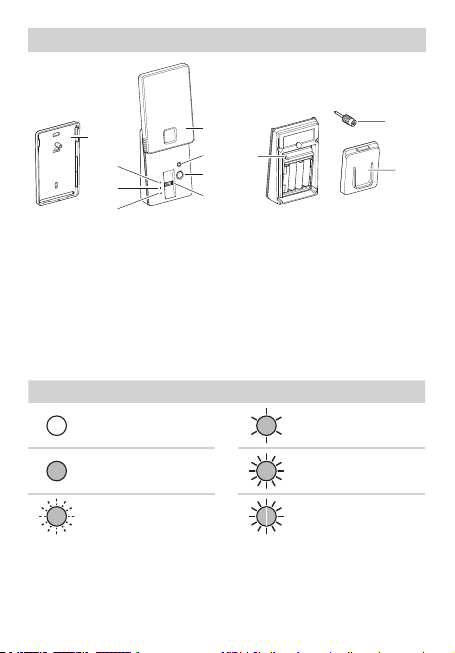

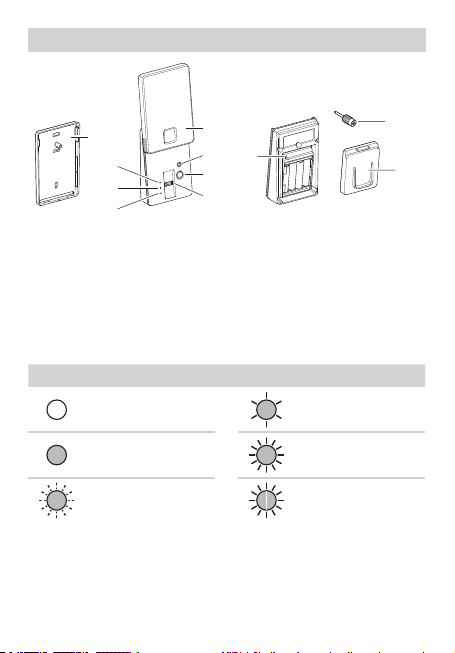

2.3 Übersicht

1 2 3

Legende

1 LED-Anzeige rot 2 LED-Anzeige gelb 3 LED-Anzeige grün 4 Lesemodul 5 Power-Taste (ON) 6 Programmiertaste (P)

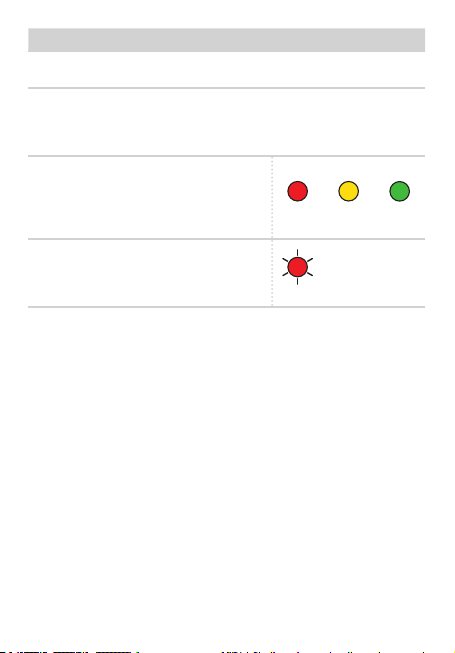

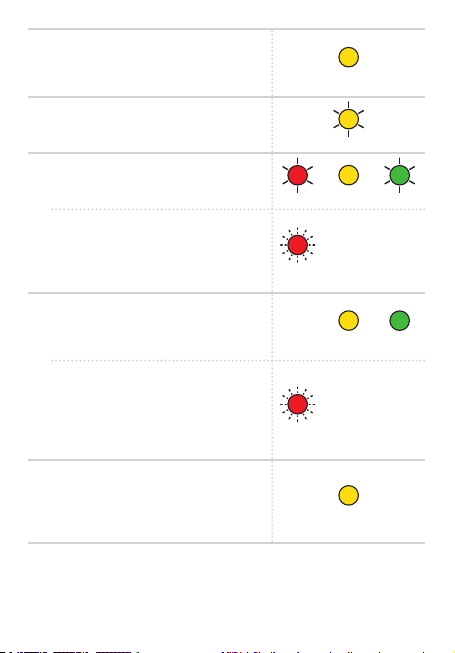

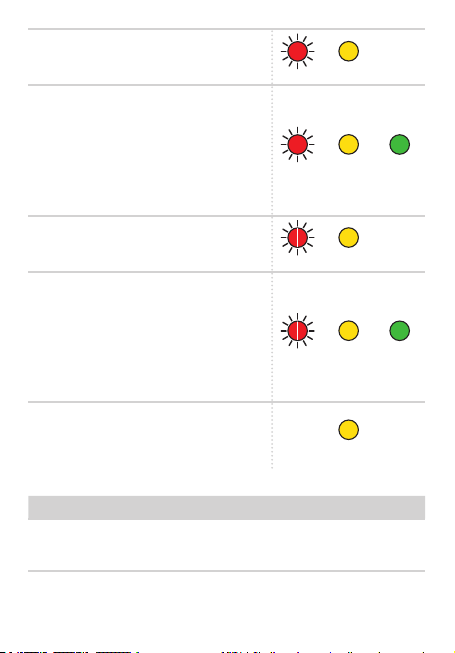

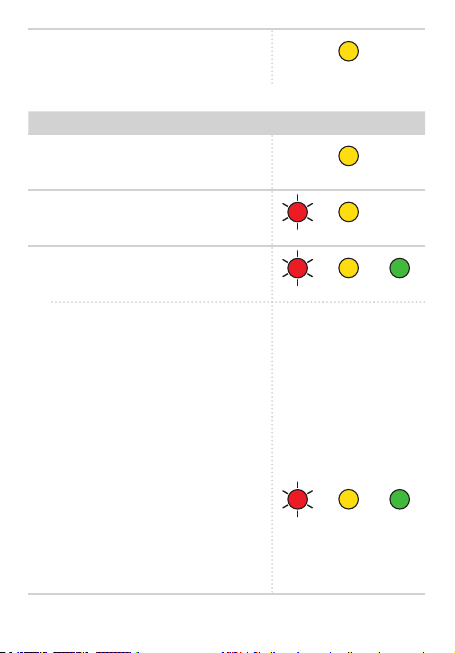

2.4 LED-Anzeigen

LED aus

LED leuchtet

LED ackert

4 Digital 528 (#116466)

5 4

7 Hintere Programmiertaste 8 Batteriefachdeckel 9 Abdeckung 10 Wandhalter 11 Programmierstift für hintere

Programmiertaste

LED blinkt langsam

LED blinkt schnell

LED blinkt doppelt und schnell

Page 5

3. Inbetriebnahme

– 2 Master-Finger gewähren Zugang zu den Programmierfunktionen. – 20 Nutzer-Finger können eingelernt werden, verteilt auf 2 Funk-Kanäle

(A +B). Jeder Funk-Kanal kann eine Antriebsfunktion oder einen Antrieb

bedienen.

– Ist der Speicher voll (20 Nutzer-Finger) erscheint eine Warnmeldung.

• Einen vorhandenen Nutzer-Finger löschen und das Einlernen nochmals durchführen, oder

• das Einlernen ohne vorheriges Löschen nochmals durchführen. Der neue Nutzer-Finger wird gespeichert und ersetzt den 1. eingelernten Nutzer-Finger.

Jeder weitere eingelernte Nutzer-Finger überschreibt den 2., 3., 4. etc..

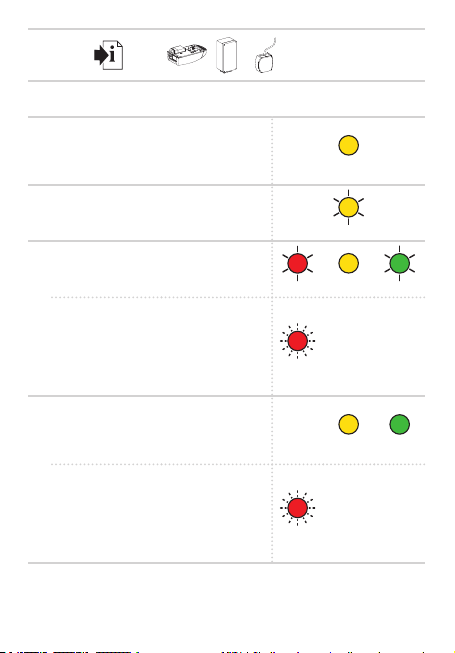

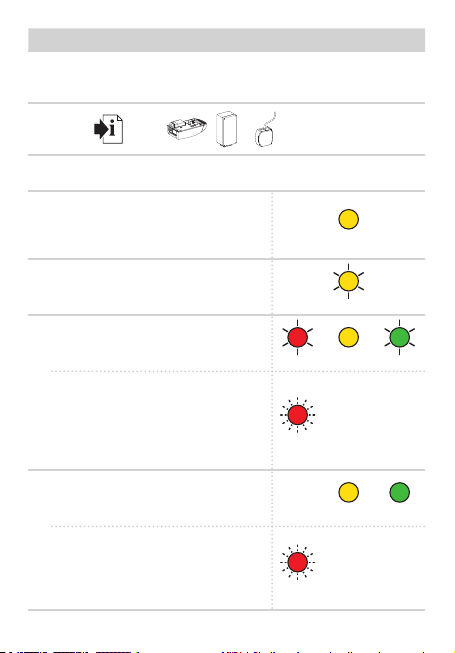

3.1 Master-Finger einlernen

– Nur bei Erstinbetriebnahme oder nach Reset notwendig. – Es müssen 2 Master-Finger eingelernt werden, um die Programmierung

erfolgreich zu beenden. Aus Sicherheitsgründen sollten 2 unterschiedliche Finger genutzt werden.

• Abdeckung aufschieben oder Power-

Taste (ON) betätigen.

– Kein Master-Finger eingelernt.

• Neuen Master-Finger 1 vollständig

über das Lesemodul ziehen.

3. – Kein Master-Finger 2 eingelernt.

• Neuen Master-Finger 2 vollständig

über das Lesemodul ziehen.

5. – Gerät wechselt in Betriebsbereitschaft.

20 s

2 s

Digital 528 (#116466) 5

Page 6

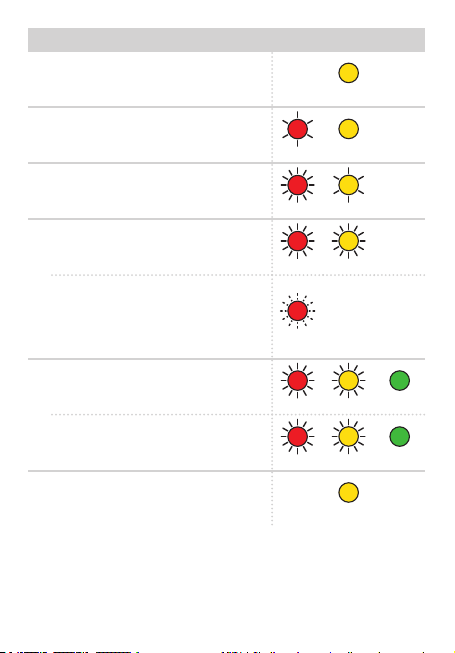

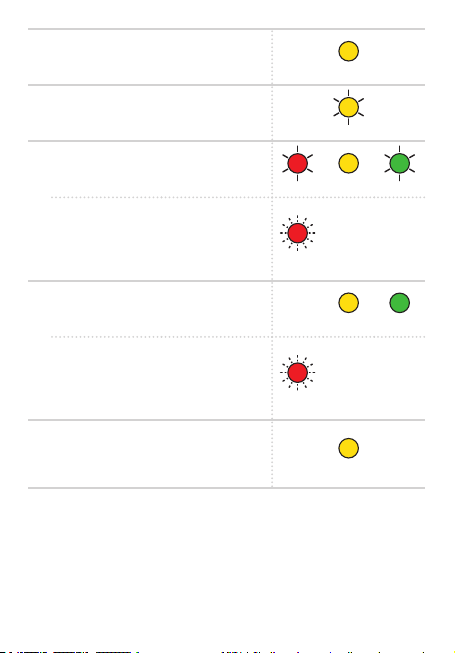

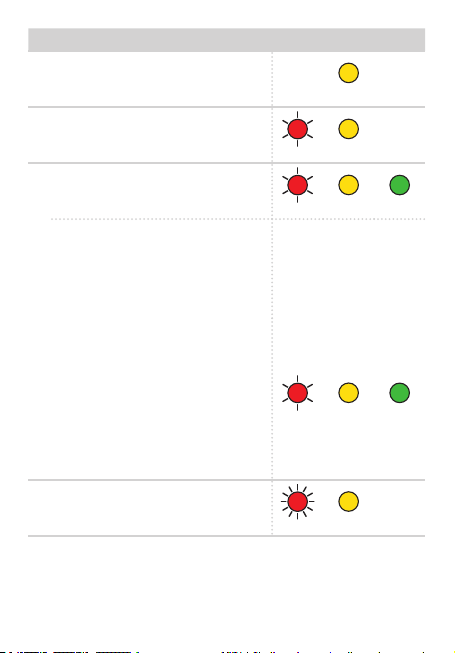

3.2 Nutzer-Finger einlernen

• Abdeckung aufschieben oder Power-

Taste (ON) betätigen.

– Gerät wechselt in Betriebsbereitschaft.

• Programmiertaste (P) 4 Sekunden

gedrückt halten.

• Gültigen Master-Finger vollständig

über das Lesemodul ziehen.

Mögliche Fehler

– Nutzer-Finger oder unbekannter

Finger eingelesen, der Programmiermodus wird sofort beendet.

• Schritte erneut durchführen.

– Speicher voll, der Programmiermodus

wird sofort beendet.

• Nicht benötigten Nutzer-Finger löschen und Schritte erneut durchführen, oder

• Solange die gelbe LED noch leuchtet Schritte erneut durchführen um einen vorhandenen Finger zu überschreiben. Um mehrere Finger zu überschreiben, muss dieser Prozess jedes Mal neu begonnen werden.

4. Funk-Kanal A

20 s

2 s

4 s

6 Digital 528 (#116466)

Page 7

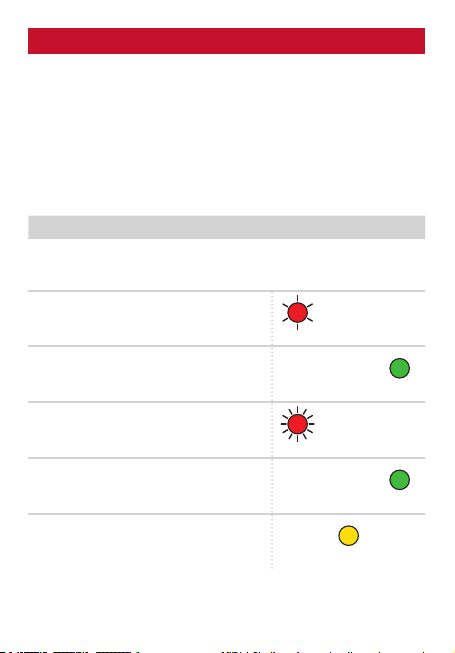

Funk-Kanal A:

• Neuen Nutzer-Finger vollständig über das Lesemodul ziehen.

– Weitere Nutzer-Finger können

nacheinander eingelernt werden. Schritt 5 solange wiederholen, bis alle Nutzer-Finger für Funk-Kanal A eingelernt sind.

Wechsel auf Funk-Kanal B:

• Programmiertaste (P) betätigen.

Funk-Kanal B:

• Neuen Nutzer-Finger vollständig über das Lesemodul ziehen.

– Weitere Nutzer-Finger können

nacheinander eingelernt werden. Schritt 7 solange wiederholen, bis alle Nutzer-Finger für Funk-Kanal B eingelernt sind.

• Warten bis die rote LED erlischt oder Programmiertaste (P) 4 Sekunden

gedrückt halten.

– Gerät wechselt in Betriebsbereitschaft.

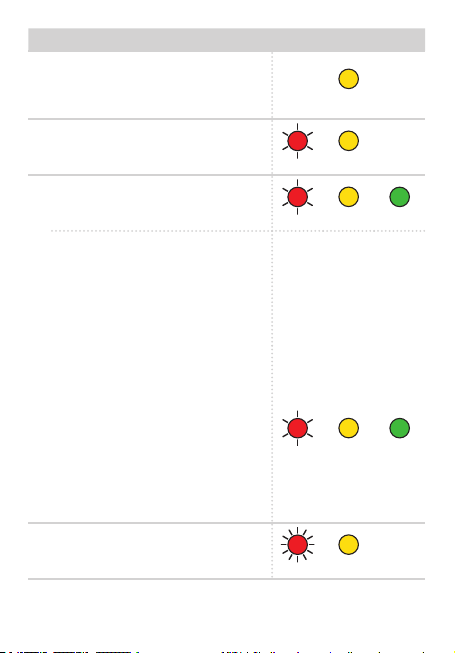

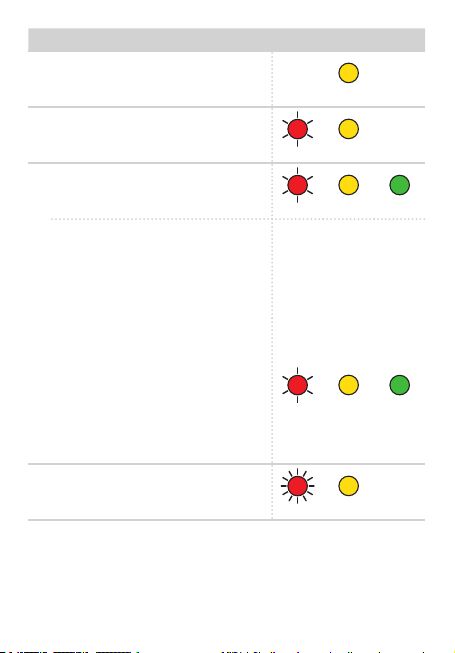

3.3 Gerät einlernen

– Das Gerät verfügt über zwei Funk-Kanäle (A + B). Über einen im Gerät

eingelernten Nutzer-Finger wird der jeweilige Funk-Kanal im Antrieb oder der Steuerung eingelernt.

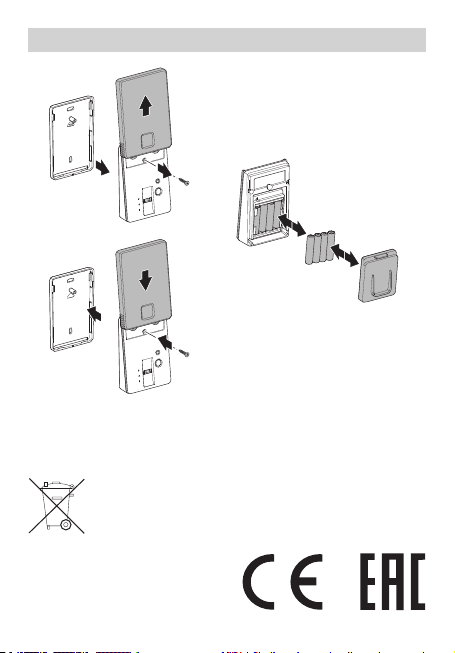

• Gerät von der Wand demontieren.

• Batteriefachdeckel abnehmen.

20 s

2 s

Digital 528 (#116466) 7

Page 8

• Abdeckung aufschieben oder Power-

Taste (ON) betätigen.

– Gerät wechselt in Betriebsbereitschaft.

4. • Hintere Programmiertaste betätigen.

• Gültigen Master-Finger vollständig

über das Lesemodul ziehen.

Mögliche Fehler

– Nutzer-Finger oder unbekannter

Finger eingelesen, der Programmiermodus wird sofort beendet.

• Schritte erneut durchführen.

• Gültigen Nutzer-Finger vollständig

über das Lesemodul ziehen.

– Ein Lerntelegramm wird ausgesendet.

Mögliche Fehler

– Master-Finger oder unbekannter

Finger eingelesen, der Programmiermodus wird sofort beendet.

• Schritte erneut durchführen.

– Gerät wechselt in Betriebsbereitschaft. – Zum Einlernen von Funk-Kanal B

Schritte erneut durchführen und Nutzer-Finger für Funk-Kanal B einlesen.

• Batteriefachdeckel montieren.

• Gerät an die Wand montieren.

20 s

2 s

20 s

2 s

8 Digital 528 (#116466)

Page 9

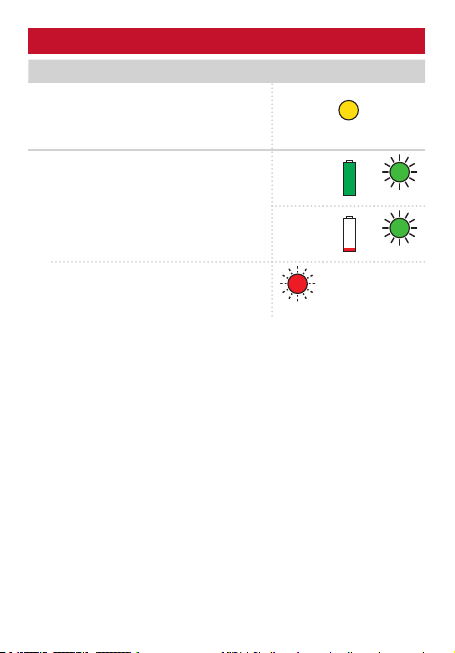

4. Bedienung

4.1 Funktion auslösen

• Abdeckung aufschieben oder Power-

Taste (ON) betätigen.

– Gerät wechselt in Betriebsbereitschaft.

• Gültigen Nutzer-Finger vollständig über das Lesemodul ziehen.

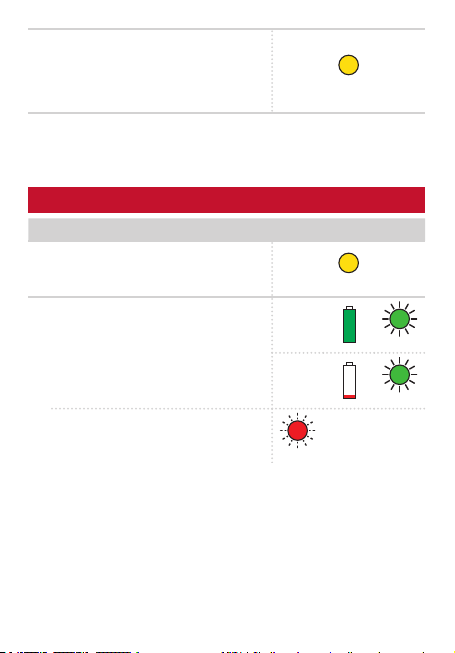

– Bei 10 x Blinken die Batterien

wechseln.

Mögliche Fehler

– Unbekannter Finger. – Master-Finger eingelesen.

20 s

1 x

10 x

2 s

Digital 528 (#116466) 9

Page 10

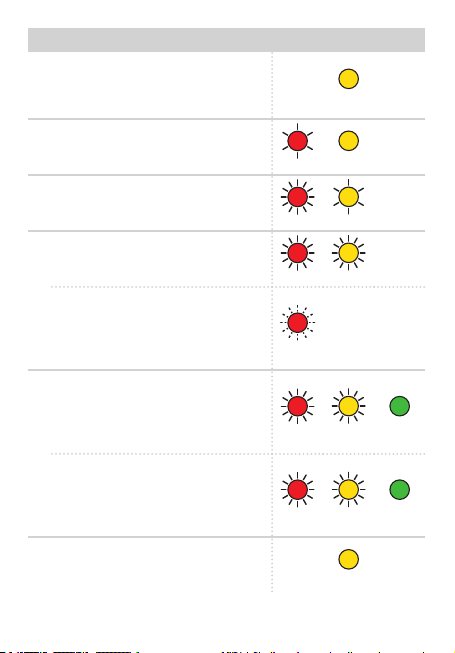

4.2 Nutzer-Finger löschen

• Abdeckung aufschieben oder Power-

Taste (ON) betätigen.

– Gerät wechselt in Betriebsbereitschaft.

• Programmiertaste (P) 4 Sekunden

gedrückt halten.

• Programmiertaste (P) 4 Sekunden

gedrückt halten.

• Gültigen Master-Finger vollständig

über das Lesemodul ziehen.

Mögliche Fehler

– Unbekannter Finger eingelesen,

der Programmiermodus wird sofort beendet.

• Schritte erneut durchführen.

Einzelnen Nutzer-Finger löschen

• Zu löschenden Nutzer-Finger vollständig über das Lesemodul ziehen.

5. Alle Nutzer-Finger löschen

• Programmiertaste (P) betätigen.

6. – Gerät wechselt in Betriebsbereitschaft.

20 s

2 s

20 s

2 s

> 2 s

10 Digital 528 (#116466)

Page 11

4.3 Reset

– Alle Master- und Nutzer-Finger werden gelöscht und neue Funkcodes

generiert.

• Gerät von der Wand demontieren.

• Batteriefachdeckel abnehmen.

• Abdeckung aufschieben.

• Eine Batterie entnehmen.

• Bei gedrückter hinterer

Programmiertaste Batterie wieder

einsetzen.

• Hintere Programmiertaste loslassen.

– Gerät wechselt in Betriebsbereitschaft.

– Kein Master-Finger eingelernt.

• Batteriefachdeckel montieren.

• Gerät an die Wand montieren.

20 s

Digital 528 (#116466) 11

Page 12

4.4 Batterie wechseln

Altgeräte und Batterien dürfen nicht mit dem Hausmüll entsorgt werden!

12 Digital 528 (#116466)

Page 13

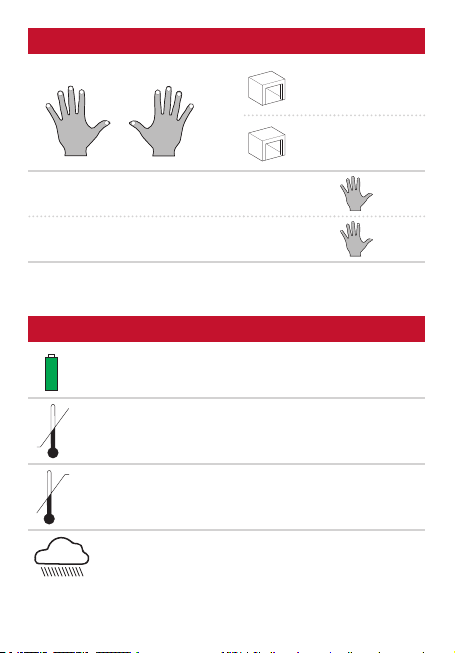

5. Belegung

Funk-Kanal A:

Funk-Kanal B:

Master-Finger 1:

Master-Finger 2:

Eine Tabelle zum Eintragen der Nutzer-Finger bendet sich am Ende des

Dokuments.

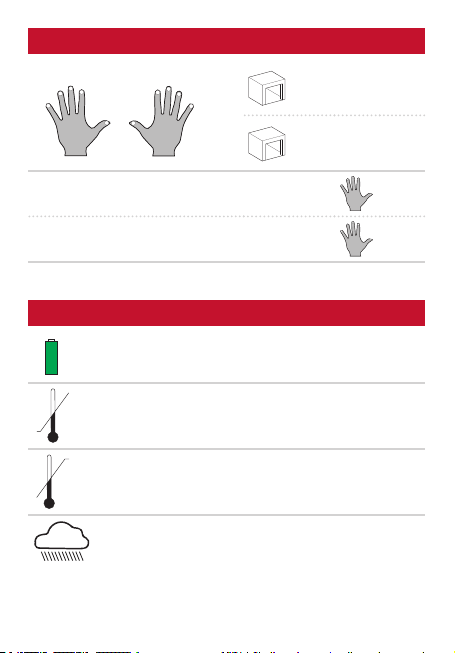

6. Technische Daten

AAA, 1,5V

°C -20

°C +60

IP54

Digital 528 (#116466) 13

Page 14

GB Operating instructions

WARNING!

Danger of injury due to uncontrolled operation of the door!

REFERENCE

1. Regarding this product

– Original instruction manual. – Part of the product. – Must be read and stored without fail. – Protected by copyright. – No part of this manual may be reproduced without our prior approval. – Subject to alterations in the interest of technical progress. – The illustrations are not true to scale.

Conformity

This product fulls the essential requirements of the R&TTE 1999/5/EC directive.

For use in: EU/CH/FL/IS/N

The conformity declaration can be found on the following website: www.marantec.com

• Operate the controls or the hand transmitter only when there are no persons or objects in the path of the door.

• Ensure that the controls and the hand transmitter are never used by children or unauthorised persons.

• Ensure that the hand transmitter cannot be operated by accident (in a trouser pocket, for example).

The documentation supplied with the opener or receiver must be observed.

14 Digital 528 (#116466)

Page 15

2. Product overview

2.1 Scope of supply

2.2 Installation

Digital 528 (#116466) 15

Page 16

2.3 Overview

1 2 3

Legend

1 LED indicator, red 2 LED indicator, yellow 3 LED indicator, green 4 Reader module 5 Power button (ON) 6 Programming button (P)

2.4 LED indicators

LED off

LED illuminated

LED ickers

16 Digital 528 (#116466)

5 4

7 Rear programming button 8 Battery compartment cover 9 Lid 10 Wall mounting 11 Programming pin for rear

programming button

LED ashes slowly

LED ashes quickly

LED ashes twice and quickly

Page 17

3. Setting in operation

– 2 master ngers allow access to the programming functions. – 20 user ngers can be programmed in, distributed across 2 radio channels

(Aand B). Each radio channel can control one opener function or one opener.

– If the memory is full (20 user ngers), then a warning message appears.

• Delete one of the existing user ngers and program in the new nger again, or

• program the new nger in again without deleting anything beforehand. The

new user nger will be saved and will replace the rst programmed user nger. Each new nger programmed in will then overwrite the second, third,

fourth, etc.

3.1 Programming the master ngers

– Only necessary before initial operation or after a reset. – 2 master ngers must be programmed in before the programming

procedure can be successfully completed. For security reasons, two

different ngers should be used.

• Slide the lid upwards or press the

power button (ON).

– No master nger programmed.

• Swipe the new master nger 1 fully

across the reader module.

3. – No master nger 2 programmed.

• Swipe the new master nger 2 fully

across the reader module.

– The devices switches to “ready for

operation” mode.

20 s

2 s

20 s

2 s

20 s

Digital 528 (#116466) 17

Page 18

3.2 Programming the user ngers

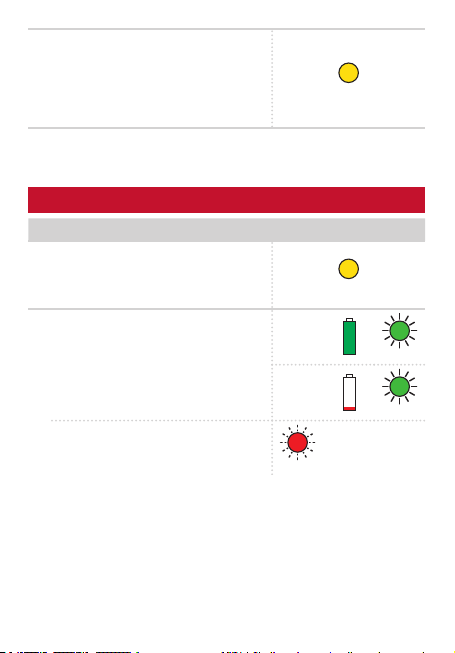

• Slide the lid upwards or press the power button (ON).

– The devices switches to “ready for

operation” mode.

• Hold the programming button (P)

pressed for 4 seconds.

• Swipe a valid master nger fully

across the reader module.

Possible errors

– User nger or unknown nger

scanned; programming mode ends immediately.

• Carry out the steps again.

– Memory full; programming mode ends

immediately.

• Delete a user nger that is no longer needed and carry out the steps again, or

• while the yellow LED is still illuminated, carry out the steps again in order to overwrite an existing

nger. To overwrite several ngers,

this process must be started again each time.

4. Radio channel A

20 s

2 s

4 s

18 Digital 528 (#116466)

Page 19

Radio channel A:

• Swipe a new user nger fully across the reader module.

– Further user ngers can be

programmed in one after the other. Repeat step 5 until all of the user

ngers for radio channel A have been

programmed in.

Switch to radio channel B:

• Press the programming button (P).

Radio channel B:

• Swipe a new user nger fully across the reader module.

– Further user ngers can be

programmed in one after the other. Repeat step 7 until all of the user

ngers for radio channel B have been

programmed in.

• Either wait until the red LED switches

off, or hold the programming button(P)

pressed for 4 seconds.

– The devices switches to “ready for

operation” mode.

3.3 Programming the device

– The device has two radio channels (A and B) at its disposal.

The relevant radio channel is programmed in the opener or control unit

via a user nger that has been programmed into the device.

20 s

2 s

Digital 528 (#116466) 19

Page 20

• Remove the device from the wall.

• Remove the battery compartment cover.

• Slide the lid upwards or press the power button (ON).

– The devices switches to “ready for

operation” mode.

4. • Press the rear programming button.

• Swipe a valid master nger fully

across the reader module.

Possible errors

– User nger or unknown nger scanned;

programming mode ends immediately.

• Carry out the steps again.

• Swipe a valid user nger fully across the reader module.

– A programming telegram is transmitted.

Possible errors

– Master nger or unknown nger

scanned; programming mode ends immediately.

• Carry out the steps again.

– The devices switches to “ready for

operation” mode.

– In order to program radio channel B,

carry out the steps again and scan the

user ngers for radio channel B.

• Replace the battery compartment cover.

• Mount the device on the wall.

20 s

2 s

20 s

2 s

20 Digital 528 (#116466)

Page 21

4. Operation

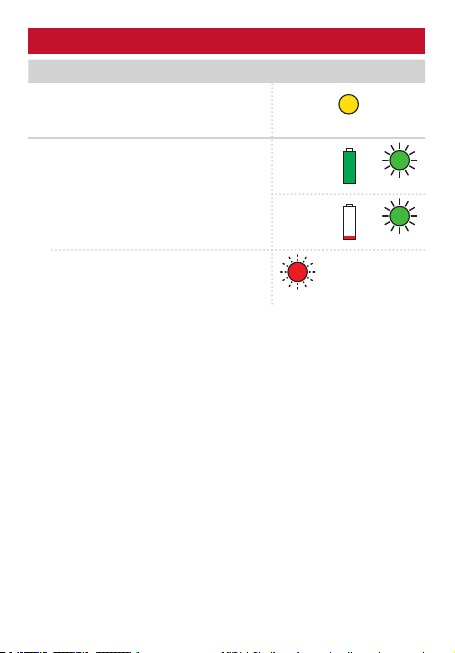

4.1 Actuating the function

• Slide the lid upwards or press the power button (ON).

– The devices switches to “ready for

operation” mode.

• Swipe a valid user nger fully across the reader module.

– If the indicator ashes 10 times,

replace the batteries.

Possible errors

– Unknown nger. – Master nger scanned.

20 s

1 x

10 x

2 s

Digital 528 (#116466) 21

Page 22

4.2 Deleting user ngers

• Slide the lid upwards or press the power button (ON).

– The devices switches to “ready for

operation” mode.

• Hold the programming button (P)

pressed for 4 seconds.

• Hold the programming button (P)

pressed for 4 seconds.

• Swipe a valid master nger fully

across the reader module.

Possible errors

– Unknown nger scanned;

programming mode ends immediately.

• Carry out the steps again.

Delete a single user nger

• Swipe the user nger to be deleted fully across the reader module.

Delete all of the user ngers

• Press the programming button (P).

– The device switches to “ready for

operation” mode.

20 s

2 s

20 s

2 s

> 2 s

22 Digital 528 (#116466)

Page 23

4.3 Reset

– All of the master and user ngers will be deleted and new radio codes

will be generated.

• Remove the device from the wall.

• Remove the battery compartment cover.

• Slide up the lid.

• Take out a battery.

• Replace the battery while holding the

rear programming button pressed.

• Release the rear programming button.

– The device switches to “ready for

operation” mode.

– No master nger programmed.

• Replace the battery compartment cover.

• Mount the device on the wall.

20 s

Digital 528 (#116466) 23

Page 24

4.4 Changing the batteries

Do not dispose of old equipment or batteries with the normal

household waste!

24 Digital 528 (#116466)

Page 25

5. Assignment

Radio channel A:

Radio channel B:

Master nger 1:

Master nger 2:

A table for recording the user ngers is provided at the end of the document.

6. Technical data

AAA, 1.5V

°C -20

°C +60

IP54

Digital 528 (#116466) 25

Page 26

F Instructions de service

AVERTISSEMENT !

Risque de blessure par un actionnement incontrôlé de la porte !

RÉFÉRENCE

1. À propos de ce produit

– Notice originale. – Partie du produit. – A lire et conserver obligatoirement. – Tous droits d‘auteur réservés. – Toute reproduction, même partielle, est interdite sans notre autorisation. – Sous réserve de modications servant au progrès technique. – Les illustrations ne correspondent pas exactement aux dimensions.

Conformité

Le produit satisfait les exigences fondamentales de la directive R&TTE 1999/5/UE.

Pour l‘utilisation dans: UE/CH/FL/IS/N

La déclaration de conformité peut être téléchargée sur le site Internet suivant:

www.marantec.com

• Actionnez la commande ou l‘émetteur portable uniquement si personne ni aucun objet ne se trouve dans la zone de mouvement de la porte.

• Assurez-vous que ni la commande ni l‘émetteur portable n‘est utilisé par des enfants ou des personnes non autorisées.

• Assurez-vous que l‘émetteur portable n‘est pas actionné involontairement (par ex. dans la poche du pantalon).

La documentation du moteur ou du récepteur doit être respectée.

26 Digital 528 (#116466)

Page 27

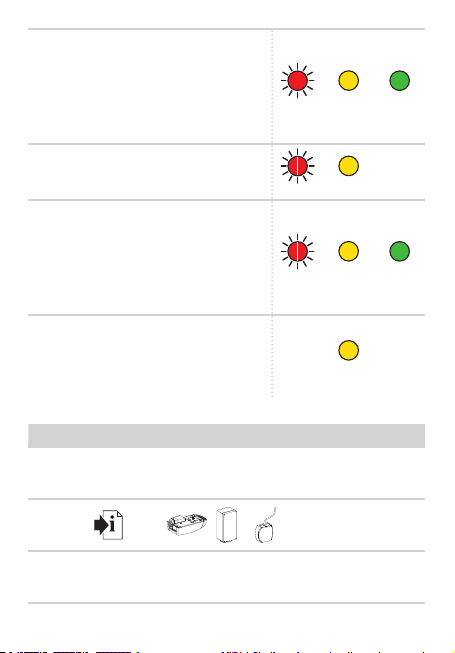

2. Présentation du produit

2.1 Contenu de la livraison

2.2 Montage

Digital 528 (#116466) 27

Page 28

2.3 Aperçu

1 2 3

Légende

1 Afchage DEL rouge 2 Afchage DEL jaune 3 Afchage DEL verte

4 Module de lecture 5 Touche Power (ON) 6 Touche de programmation (P) 7 Touche de programmation

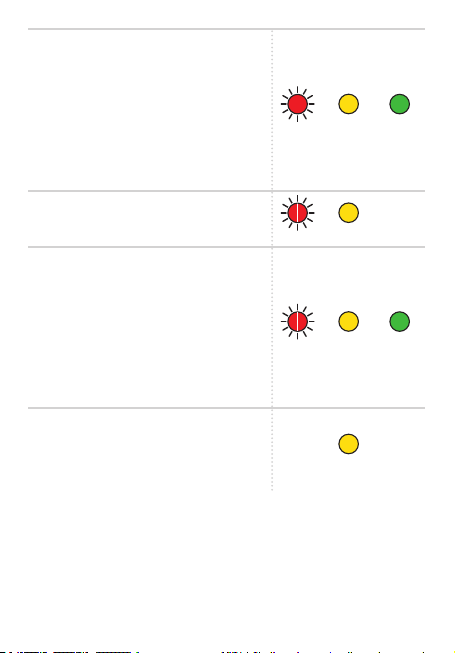

arrière

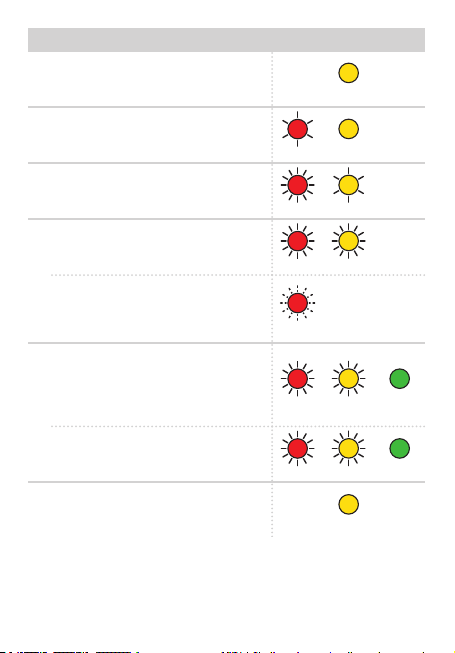

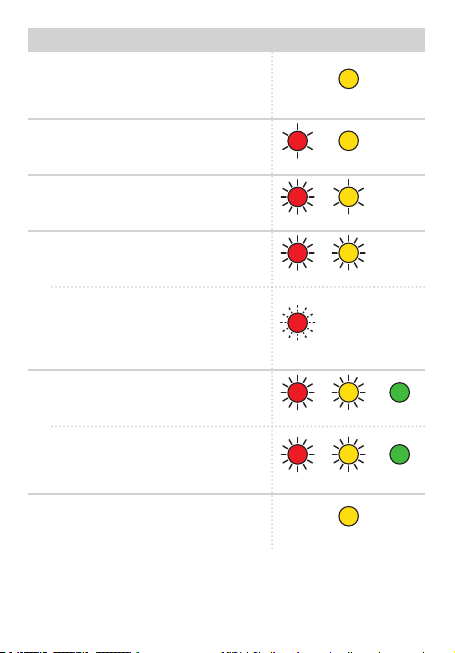

2.4 Afchage DEL

DEL éteinte

DEL allumée

DEL vacille

28 Digital 528 (#116466)

5 4

8 Couvercle du compartiment à

piles 9 Cache 10 Support mural 11 Stylet de programmation pour

la touche de programmation

arrière

DEL clignote lentement

DEL clignote rapidement

DEL clignote deux fois et rapidement

Page 29

3. Mise en service

– 2 empreintes digitales maîtres garantissent l‘accès aux fonctions de programmation.

– 20 empreintes digitales d‘utilisateur peuvent être apprises, réparties sur

2canaux radios (A + B). Chaque canal radio peut commander une fonction de

motorisation ou un moteur.

– Si la mémoire est pleine (20 empreintes digitales d‘utilisateur) un message

d‘avertissement s‘afche.

• Supprimer une empreinte digitale existante et effectuer l‘apprentissage une nouvelle fois, ou

• effectuer l‘apprentissage une nouvelle fois sans suppression au préalable. La nou-

velle empreinte digitale d‘utilisateur est enregistrée et remplace la 1ère empreinte digitale apprise. Chaque autre empreinte digitale apprise écrase la 2è, 3è, 4è etc..

3.1 Apprentissage de l‘empreinte digitale maître

– Seulement nécessaire à la mise en service ou après une réinitialisation. – 2 empreintes digitales maîtres doivent être apprises pour terminer la

programmation avec succès. Pour des raisons de sécurité, utiliser deux

empreintes différentes.

• Faire glisser le cache ou appuyer sur la touche Power (ON).

– Aucune empreinte digitale maître apprise.

• Passer la nouvelle empreinte digitale

maître 1 entièrement sur le module

de lecture.

– Aucune empreinte digitale maître 2

apprise.

• Passer la nouvelle empreinte digitale

maître 2 entièrement sur le module

de lecture.

20 s

2 s

20 s

2 s

Digital 528 (#116466) 29

Page 30

– L‘appareil passe en attente de

fonctionnement.

3.2 Apprentissage des empreintes digitales d‘utilisateur

• Faire glisser le cache ou appuyer sur la touche Power (ON).

– L‘appareil passe en attente de fonc-

tionnement.

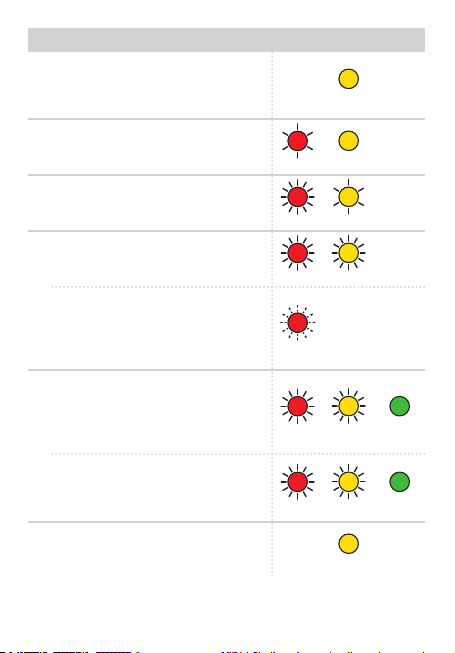

• Maintenir enfoncée la touche de pro-

grammation (P) pendant 4 secondes.

• Passer les empreintes digitales maîtres

valides entièrement sur le module

de lecture.

Erreurs possibles

– Lecture d‘une empreinte digitale d‘uti-

lisateur ou d‘une empreinte digitale inconnue, le mode de programmation s‘arrête immédiatement.

• Effectuer les étapes une nouvelle fois.

– Mémoire pleine, le mode de program-

mation s‘arrête immédiatement.

• Supprimer les empreintes digitales d‘utilisateur inutilisées et effectuer les étapes une nouvelle fois ou

• Effectuer les étapes une nouvelle fois tant que la DEL jaune est encore allumée pour écraser une empreinte digitale existante. Pour écraser plusieurs empreintes digitales, cette procé-

dure doit être recommencée à chaque fois.

30 Digital 528 (#116466)

20 s

2 s

20 s

4 s

20 s

Page 31

4. Canal radio A

Canal radio A:

• Passer la nouvelle empreinte digitale

d‘utilisateur entièrement sur le module

de lecture.

– D‘autres empreintes digitales

d‘utilisateur peuvent être apprises les

unes après les autres. Répéter l‘étape 5 jusqu‘à ce que les empreintes digitales

d‘utilisateur pour le canal radio A soient apprises.

Passage au canal radio B:

• Appuyer sur la touche de programmation (P).

Canal radio B:

• Passer la nouvelle empreinte digitale

d‘utilisateur entièrement sur le module

de lecture.

– D‘autres empreintes digitales

d‘utilisateur peuvent être apprises les

unes après les autres. Répéter l‘étape 7 jusqu‘à ce que les empreintes digitales

d‘utilisateur pour le canal radio B soient apprises.

• Attendre jusqu‘à ce que la DEL rouge s‘éteigne ou maintenir enfoncée la touche de programmation (P) pendant

4 secondes.

– L‘appareil passe en attente de

fonctionnement

Digital 528 (#116466) 31

20 s

2 s

20 s

2 s

20 s

Page 32

3.3 Apprentissage de l‘appareil

– L‘appareil dispose de deux canaux radio (A + B). À l‘aide d‘une

empreinte digitale apprise dans l‘appareil, le canal radio correspondant dans la motorisation ou la commande peut faire l‘apprentissage.

• Déposer l‘appareil du mur.

• Retirer le couvercle du compartiment à piles.

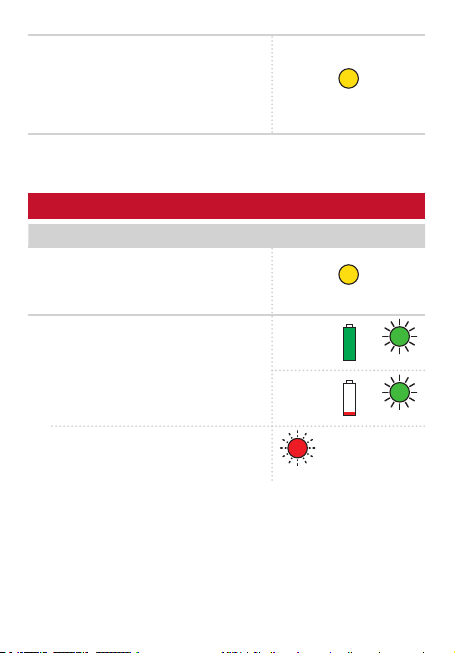

• Faire glisser le cache ou appuyer sur la touche Power (ON).

– L‘appareil passe en attente de

fonctionnement

• Appuyer sur la touche de

programmation arrière.

• Passer les empreintes digitales maîtres

valides entièrement sur le module de

lecture.

Erreurs possibles

– Lecture d‘une empreinte digitale d‘uti-

lisateur ou d‘une empreinte digitale inconnue, le mode de programmation s‘arrête immédiatement.

• Effectuer les étapes une nouvelle fois.

• Passer l‘empreinte digitale d‘utilisateur

valide entièrement sur le module de lecture.

– Un télégramme d‘apprentissage est envoyé.

Erreurs possibles

– Lecture d‘une empreinte digitale maître ou

d‘une empreinte digitale inconnue, le mode de programmation s‘arrête immédiatement.

• Effectuer les étapes une nouvelle fois.

32 Digital 528 (#116466)

20 s

2 s

20 s

2 s

20 s

Page 33

– L‘appareil passe en attente de

fonctionnement.

– Pour l‘apprentissage du canal radio B,

effectuer les étapes une nouvelle fois et lire les empreintes digitales pour le canal radio B.

• Monter le couvercle du compartiment à piles.

• Monter l‘appareil au mur.

4. Utilisation

4.1 Déclencher le fonctionnement

• Faire glisser le cache ou appuyer sur la touche Power (ON).

– L‘appareil passe en attente de

fonctionnement.

• Passer l‘empreinte digitale

d‘utilisateur valide entièrement sur le

module de lecture.

– Remplacer les piles en cas de

10clignotements.

Erreurs possibles

– Empreintes digitales inconnues. – Lecture de l‘empreinte digitale maître.

20 s

1 x

10 x

2 s

Digital 528 (#116466) 33

Page 34

4.2 Suppression des empreintes digitales d‘utilisateur

• Faire glisser le recouvrement ou actionner la touche Power (ON).

– L‘appareil passe en attente de

fonctionnement.

• Maintenir enfoncée la touche de pro-

grammation (P) pendant 4 secondes.

• Maintenir enfoncée la touche de pro-

grammation (P) pendant 4 secondes.

• Passer les empreintes digitales maîtres

valides entièrement sur le module

de lecture.

Erreurs possibles

– Lecture d‘une empreinte digitale

inconnue, le mode de programmation s‘arrête immédiatement.

• Effectuer les étapes une nouvelle fois.

Suppression d‘une seule empreinte digitale d‘utilisateur

• Passer l‘empreinte digitale d‘utilisateur

à supprimer entièrement sur le module

de lecture.

5. Suppression de toutes les

empreintes digitales d‘utilisateur

• Appuyer sur la touche de

programmation (P).

20 s

2 s

20 s

2 s

> 2 s

– L‘appareil passe en attente de

fonctionnement.

34 Digital 528 (#116466)

20 s

Page 35

4.3 Réinitialisation

– Toutes les empreintes digitales maîtres et d‘utilisateur sont supprimées

et de nouveaux codes radios sont générés.

• Déposer l‘appareil du mur.

• Retirer le couvercle du compartiment à piles.

• Faire glisser le cache.

• Retirer une pile.

• Remettre en place la pile

en maintenant la touche de

programmation enfoncée.

• Relâcher la touche de programmation

arrière.

– L‘appareil passe en attente de

fonctionnement.

– Aucune empreinte digitale maître

apprise.

• Monter le couvercle du compartiment à piles.

• Monter l‘appareil au mur.

20 s

Digital 528 (#116466) 35

Page 36

4.4 Remplacer la pile

Les appareils usagés et les batteries ne doivent pas être jetés avec les

déchets domestiques!

36 Digital 528 (#116466)

Page 37

5. Attribution

Canal radio A:

Canal radio B:

Empreinte digitale maître1:

Empreinte digitale maître2:

Un tableau pour saisir les empreintes digitales d‘utilisateur se trouve à la n de

ce document.

6. Caractéristiques techniques

AAA, 1,5V

°C -20

°C +60

IP54

Digital 528 (#116466) 37

Page 38

E Instrucciones de uso

¡ADVERTENCIA!

¡Riesgo de lesiones por accionamiento incontrolado de la puerta!

1. Información sobre este producto

– Instrucciones originales. – Parte del producto. – Es estrictamente necesario leerlas y conservarlas. – Protegidas por derechos de autor. – La reimpresión, incluso parcial, solo está permitida con nuestra autorización. – Se reserva el derecho de realizar modicaciones que sirvan para el progreso

técnico.

– Las representaciones no se reejan a escala.

Conformidad

Este producto cumple con los requisitos básicos de la directiva R&TTE 1999/5/CE.

Para uso en: UE/CH/FL/IS/N

La declaración de conformidad puede consultarse en el sitio web siguiente: www.marantec.com

• El mando o el emisor manual solo deben accionarse si no hay ninguna persona ni ningún objeto en la zona de movimientos de la puerta.

• Asegúrese de que el mando y el emisor manual no puedan utilizarse por niños o por personas no autorizadas.

• Asegúrese de que el emisor manual no se accione involuntariamente

(p.ej., en el bolsillo del pantalón).

REFERENCIA

Se ha de respetar la documentación del motor o del receptor.

38 Digital 528 (#116466)

Page 39

2. Sinopsis del producto

2.1 Volumen de suministro

2.2 Montaje

Digital 528 (#116466) 39

Page 40

2.3 Vista general

1 2 3

Leyenda

1 Indicador LED rojo 2 Indicador LED amarillo 3 Indicador LED verde 4 Módulo de lectura 5 Tecla de encendido (ON) 6 Tecla de programación (P) 7 Tecla trasera de programación

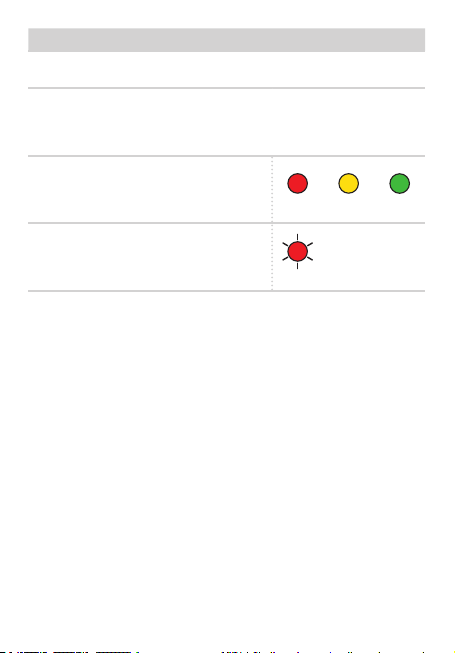

2.4 Indicadores LED

El LED está apagado

El LED está encendido

El LED centellea

40 Digital 528 (#116466)

5 4

8 Tapa del compartimento de las

pilas 9 Cubierta 10 Soporte de pared 11 Clavija de programación para

tecla trasera de programación

El LED parpadea lentamente

El LED parpadea rápidamente

El LED parpadea dos veces rápidamente

Page 41

3. Puesta en funcionamiento

– 2 huellas maestras permiten acceder a las funciones de programación. – Es posible programar 20 huellas de usuario distribuidas en 2 canales de radio

(A +B). Cada canal de radio puede manejar una función motora o un motor.

– Si la memoria está llena (20 huellas de usuario), aparece un mensaje de advertencia.

• Borrar una huella de usuario existente y realizar de nuevo la programación o

• realizar de nuevo la programación sin borrar la huella previamente. La nueva huella de usuario se memoriza y sustituye a la 1.ª huella de usuario

programada. Cada huella de usuario que se programe a continuación,

sobrescribirá la 2.ª, 3.ª, 4.ª huella, etc.

3.1 Programar huellas maestras

– Solo es necesario durante la primera puesta en funcionamiento o tras

realizar un reset.

– Es preciso programar 2 huellas maestras para concluir con éxito la

programación. Por motivos de seguridad deberían utilizarse 2 huellas diferentes.

• Abrir la cubierta o accionar la tecla de encendido (ON).

– No hay ninguna huella maestra

programada.

• Colocar el dedo con la nueva huella

maestra 1 cubriendo completamente el módulo de lectura.

– No hay ninguna huella maestra

2programada.

• Colocar el dedo con la nueva huella

maestra 2 cubriendo completamente el módulo de lectura.

5. – El equipo cambia al modo operativo.

Digital 528 (#116466) 41

20 s

2 s

20 s

2 s

20 s

Page 42

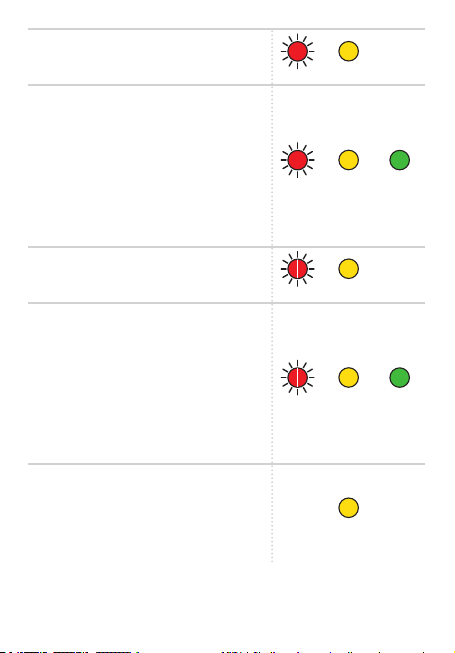

3.2 Programar huellas de usuario

• Abrir la cubierta o accionar la tecla de

encendido (ON).

– El equipo cambia al modo operativo.

• Mantener pulsada la tecla de

programación (P) durante 4 segundos.

• Colocar el dedo con la huella maestra

válida cubriendo completamente el módulo de lectura.

Posibles errores

– Huella de usuario o huella

desconocida leída, el modo de

programación naliza de inmediato.

• Ejecutar los pasos de nuevo.

– Memoria llena, el modo de programa-

ción naliza de inmediato.

• Borrar las huellas de usuario que no sean necesarias y repetir los pasos o

• Mientras el LED amarillo continúa encendido, repetir los pasos para sobrescribir una huella memorizada. Para sobrescribir varias huellas, comenzar de nuevo el proceso cada vez.

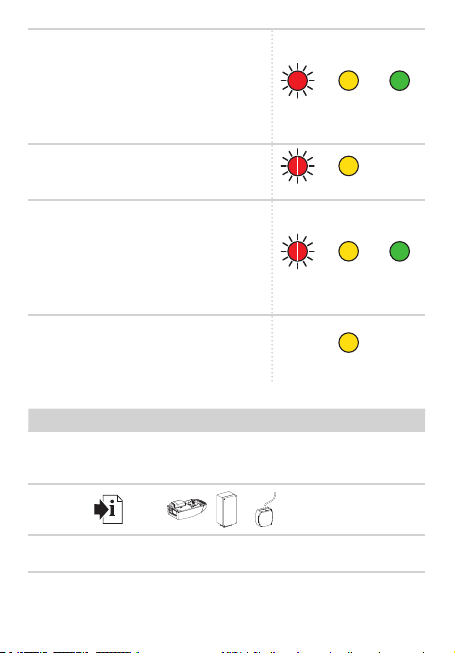

4. Canal de radio A

20 s

2 s

4 s

42 Digital 528 (#116466)

Page 43

Canal de radio A:

• Colocar el dedo con la nueva huella de usuario cubriendo completamente el módulo de lectura.

– Es posible programar

consecutivamente más huellas de usuario. Repetir el paso 5 tantas veces como sea necesario hasta programar todas las huellas de usuario para el canal de radio A.

Cambio al canal de radio B:

• Pulsar la tecla de programación (P).

Canal de radio B:

• Colocar el dedo con la nueva huella de usuario cubriendo completamente el módulo de lectura.

– Es posible programar

consecutivamente más huellas de usuario. Repetir el paso 7 tantas veces como sea necesario hasta programar todas las huellas de usuario para el canal de radio B.

• Esperar hasta que el LED rojo se apague o mantener pulsada la

tecla de programación (P) durante

4segundos.

– El equipo cambia al modo operativo.

20 s

2 s

Digital 528 (#116466) 43

Page 44

3.3 Programar el equipo

– El equipo dispone de dos canales de radio (A + B). El canal de radio

correspondiente se programa en el motor o en el mando a través de

una huella de usuario programada en el equipo.

• Desmontar el aparato de la pared.

• Retirar la tapa del compartimento de las pilas.

• Abrir la cubierta o accionar la tecla de

encendido (ON).

– El equipo cambia al modo operativo.

• Pulsar la tecla trasera de

programación.

• Colocar el dedo con la huella maestra

válida cubriendo completamente el módulo de lectura.

Posibles errores

– Huella de usuario o huella

desconocida leída, el modo de

programación naliza de inmediato.

• Ejecutar los pasos de nuevo.

• Colocar el dedo con la huella de usuario válida cubriendo

completamente el módulo de lectura.

– Se envía un telegrama de parametrización.

Posibles errores

– Huella maestra o huella desconocida

leída, el modo de programación

naliza de inmediato.

• Ejecutar los pasos de nuevo.

44 Digital 528 (#116466)

20 s

2 s

20 s

2 s

20 s

Page 45

– El equipo cambia al modo operativo. – Para programar el canal de radio B,

realizar de nuevo los pasos y leer las huellas de usuario para el canal de radio B.

• Montar la tapa del compartimento

de las pilas.

• Montar el equipo en la pared.

4. Manejo

4.1 Activar una función

• Abrir la cubierta o accionar la tecla de

encendido (ON).

– El equipo cambia al modo operativo.

• Colocar el dedo con la huella de usuario válida cubriendo

completamente el módulo de lectura.

– Al parpadear 10 veces, cambiar las

pilas.

Posibles errores

– Huella desconocida. – Huella maestra leída.

20 s

1 x

10 x

2 s

Digital 528 (#116466) 45

Page 46

4.2 Borrar huellas de usuario

• Abrir la cubierta o accionar la tecla de

encendido (ON).

– El equipo cambia al modo operativo.

• Mantener pulsada la tecla de

programación (P) durante 4 segundos.

• Mantener pulsada la tecla de

programación (P) durante 4 segundos.

• Colocar el dedo con la huella maestra

válida cubriendo completamente el módulo de lectura.

Posibles errores

– Huella desconocida leída, el modo de

programación naliza de inmediato.

• Ejecutar los pasos de nuevo.

Borrar huellas de usuario individualmente

• Colocar el dedo con la huella de

usuario que se desee borrar cubriendo

completamente el módulo de lectura.

Borrar todas las huellas de usuario

• Pulsar la tecla de programación (P).

6. – El equipo cambia al modo operativo.

20 s

2 s

20 s

2 s

> 2 s

46 Digital 528 (#116466)

Page 47

4.3 Reset

– Se borran todas las huellas maestras y de usuario y se generan nuevos

códigos de radio.

• Desmontar el aparato de la pared.

• Retirar la tapa del compartimento de las pilas.

• Abrir la cubierta.

• Extraer una pila.

• Colocar la pila de nuevo manteniendo pulsada la tecla trasera de

programación.

• Soltar la tecla trasera de programación.

– El equipo cambia al modo operativo.

– No hay ninguna huella maestra

programada.

• Montar la tapa del compartimento de las pilas.

• Montar el equipo en la pared.

20 s

Digital 528 (#116466) 47

Page 48

4.4 Cambiar las pilas

¡Los equipos usados y las pilas no deben eliminarse con la basura

doméstica!

48 Digital 528 (#116466)

Page 49

5. Asignación

Canal de radio A:

Canal de radio B:

Huella maestra 1:

Huella maestra 2:

Al nal del documento hay una tabla para registrar las huellas de usuario.

6. Datos técnicos

AAA, 1,5 V

°C -20

°C +60

IP54

Digital 528 (#116466) 49

Page 50

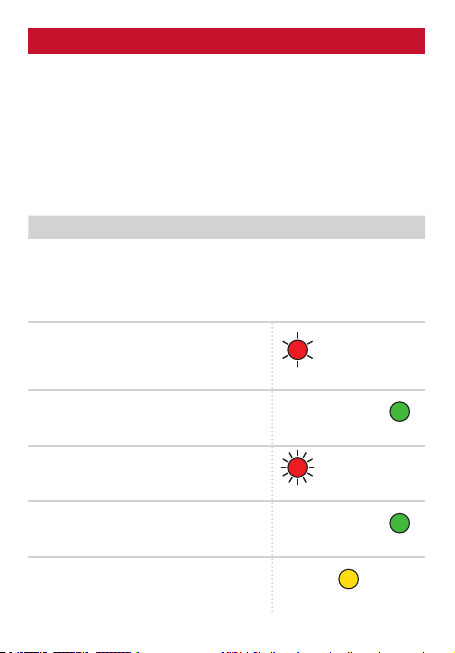

I Istruzioni per l‘uso

ATTENZIONE!

Pericolo di lesioni in seguito ad uno spostamento incontrollato del

RIMANDO

1. Su questo prodotto

– Istruzioni originali. – Parte del prodotto. – Leggere e conservare obbligatoriamente. – Diritti d‘autore riservati. – Ristampa, anche parziale, possibile solo previa nostra autorizzazione. – Modiche dovute al progresso tecnico riservate. – Le dimensioni nelle gure potrebbero non essere fedeli.

Conformità

Il prodotto è conforme ai requisiti di base della direttiva R&TTE 1999/5/CE.

Per l‘uso in: UE/CH/FL/IS/N

La dichiarazione di conformità è disponibile alla seguente pagina Internet:

www.marantec.com

cancello!

• Azionare il comando o il trasmettitore solo se nell‘area di spostamento del cancello non sono presenti persone o oggetti.

• Accertarsi che il comando e il trasmettitore non vengano utilizzati da bambini o da persone non autorizzate.

• Accertarsi che il trasmettitore non venga azionato involontariamente (ad es. nella tasca dei pantaloni).

Rispettare la documentazione dell‘automazione o del ricevitore.

50 Digital 528 (#116466)

Page 51

2. Panoramica del prodotto

2.1 Dotazione

2.2 Montaggio

Digital 528 (#116466) 51

Page 52

2.3 Panoramica

1 2 3

Legenda

1 Indicatore LED rosso 2 Indicatore LED giallo 3 Indicatore LED verde 4 Modulo di lettura 5 Tasto di accensione (ON) 6 Tasto di programmazione (P)

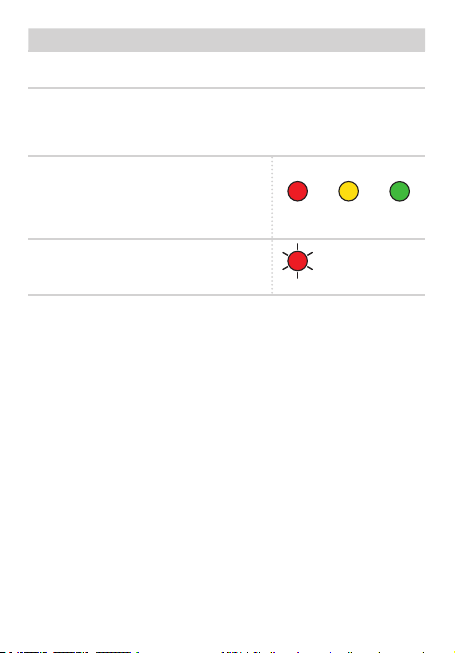

2.4 Indicatori LED

LED spento

LED acceso

LED oco

52 Digital 528 (#116466)

5 4

7 Tasto di programmazione

posteriore 8 Coperchio vano batterie 9 Copertura 10 Supporto a muro 11 Perno di programmazione

per tasto di programmazione

posteriore

LED lampeggia lentamente

LED lampeggia velocemente

LED lampeggia due volte e rapidamente

Page 53

3. Messa in funzione

– Accesso a 2 dita master alle funzioni di programmazione. – È possibile registrare 20 dita utente, distribuite su 2 canali radio (A + B).

Ogni canale radio può avere una funzione di trasmissione o una trasmissione.

– Se la memoria è piena (20 dita utente) compare un messaggio di

avvertimento.

• Cancellare un dito utente presente ed eseguire nuovamente la registrazione oppure

• eseguire nuovamente la registrazione senza cancellazione precedente. Il nuovo dito utente viene memorizzato e sostituisce il 1° dito utente registrato. Ogni altro dito utente registrato sovrascrive il 2°, 3°, 4°, ecc.

3.1 Registrare dita master

– Necessario solo alla prima messa in funzione o dopo un reset. – Si devono registrare 2 dita master per terminare con successo la

programmazione. Per motivi di sicurezza si devono utilizzare 2 dita diverse.

• Spostare la copertura e azionare il

tasto di accensione (ON).

– Nessun dito master registrato.

• Passare un nuovo dito master 1

completamente sul modulo di lettura.

3. – Nessun dito master 2 registrato.

• Passare un nuovo dito master 2

completamente sul modulo di lettura.

– L‘apparecchio passa in modalità di

pronto per il funzionamento.

20 s

2 s

20 s

2 s

20 s

Digital 528 (#116466) 53

Page 54

3.2 Registrare le dita utente

• Spostare la copertura e azionare il tasto di accensione (ON).

– L‘apparecchio passa in modalità di

pronto per il funzionamento.

• Tenere il tasto di programmazione (P)

premuto per 4 secondi.

• Passare un dito master valido

completamente sul modulo di lettura.

Possibili errori

– Registrare dita utente o dita

sconosciute, la modalità di programmazione viene terminata immediatamente.

• Eseguire nuovamente i passaggi.

– Memoria piena, la modalità di

programmazione viene terminata immediatamente.

• Cancellare le dita utente non necessarie ed eseguire nuovamente le fasi oppure

• Eseguire le fasi nché il LED giallo è

ancora acceso, al ne di sovrascrivere

le dita presenti. Per sovrascrivere

più dita, riavviare ogni volta questo

processo.

4. Canale radio A

20 s

2 s

4 s

54 Digital 528 (#116466)

Page 55

Canale radio A:

• Passare un nuovo dito utente completamente sul modulo di lettura.

– È possibile registrare in successione

altre dita utente. Ripetere la fase 5

nché non sono state registrate tutte

le dita utente per il canale radio A.

Passaggio al canale radio B:

• Premere il tasto di

programmazione(P).

Canale radio B:

• Passare un nuovo dito utente completamente sul modulo di lettura.

– È possibile registrare in successione

altre dita utente. Ripetere la fase 7

nché non sono state registrate tutte

le dita utente per il canale radio B.

• Attendere lo spegnimento del LED rosso o tenere premuto per 4 secondi

il tasto di programmazione (P).

– L‘apparecchio passa in modalità di

pronto per il funzionamento.

3.3 Registrare l‘apparecchio

– L‘apparecchio dispone di due canali radio (A + B). Tramite un dito

utente registrato nell‘apparecchio il canale radio viene registrato nell‘automazione o nel comando.

• Smontare l‘apparecchio dalla parete.

• Rimuovere il coperchio del vano batteria.

20 s

2 s

Digital 528 (#116466) 55

Page 56

• Spostare la copertura e azionare il tasto di accensione (ON).

– L‘apparecchio passa in modalità di

pronto per il funzionamento.

• Premere il tasto di programmazione

posteriore.

• Passare un dito master valido

completamente sul modulo di lettura.

Possibili errori

– Registrare dita utente o dita sconosciute,

la modalità di programmazione viene terminata immediatamente.

• Eseguire nuovamente i passaggi.

• Passare un dito utente valido completamente sul modulo di lettura.

– Viene inviato un telegramma di

riconoscimento.

Possibili errori

– Registrare dita master o dita

sconosciute, la modalità di programmazione viene terminata immediatamente.

• Eseguire nuovamente i passaggi.

– L‘apparecchio passa in modalità di

pronto per il funzionamento.

– Per la registrazione del canale radio B

ripetere le fasi e leggere le dita utente per il canale radio B.

• Montare il coperchio del vano

batteria.

• Montare l‘apparecchio alla parete.

20 s

2 s

20 s

2 s

56 Digital 528 (#116466)

Page 57

4. Funzionamento

4.1 Attivare funzione

• Spostare la copertura e azionare il tasto di accensione (ON).

– L‘apparecchio passa in modalità di

pronto per il funzionamento.

• Passare un dito utente valido completamente sul modulo di lettura.

– Cambiare le batterie in caso di 10 x

lampeggiamenti.

Possibili errori

– Dito sconosciuto. – Dito master letto.

20 s

1 x

10 x

2 s

Digital 528 (#116466) 57

Page 58

4.2 Cancella dito utente

• Spostare la copertura e azionare il tasto di accensione (ON).

– L‘apparecchio passa in modalità di

pronto per il funzionamento.

• Tenere il tasto di programmazione (P)

premuto per 4 secondi.

• Tenere il tasto di programmazione (P)

premuto per 4 secondi.

• Passare un dito master valido

completamente sul modulo di lettura.

Possibili errori

– Dito sconosciuto letto, la modalità

di programmazione viene terminata immediatamente.

• Eseguire nuovamente i passaggi.

Cancella singolo dito utente

• Passare un dito utente da cancellare completamente sul modulo di lettura.

Cancella tutte le dita utente

• Premere il tasto di

programmazione(P).

– L‘apparecchio passa in modalità di

pronto per il funzionamento.

20 s

2 s

20 s

2 s

> 2 s

58 Digital 528 (#116466)

Page 59

4.3 Reset

– Tutte le dita utente e master vengono cancellate e vengono generati

nuovi codici radio.

• Smontare l‘apparecchio dalla parete.

• Rimuovere il coperchio del vano batteria.

• Applicare la copertura.

• Rimuovere una batteria.

• Reinstallare la batteria tenendo premuto il tasto di programmazione

posteriore.

• Rilasciare il tasto di programmazione posteriore.

– L‘apparecchio passa in modalità di

pronto per il funzionamento.

– Nessun dito master registrato.

• Montare il coperchio del vano

batteria.

• Montare l‘apparecchio alla parete.

20 s

Digital 528 (#116466) 59

Page 60

4.4 Cambio batteria

Gli apparecchi usati e le batterie non devono essere smaltiti tra i

riuti domestici!

60 Digital 528 (#116466)

Page 61

5. Congurazione

Canale radio A:

Canale radio B:

Dito master 1:

Dito master 2:

Una tabella per la registrazione delle dita utente è presente al termine del

documento.

6. Speciche tecniche

AAA, 1,5V

°C -20

°C +60

IP54

Digital 528 (#116466) 61

Page 62

NL Gebruiksaanwijzing

WAARSCHUWING!

Kans op letsel door ongecontroleerde deurbediening!

INFORMATIE

1. Informatie bij dit product

– Originele gebruiksaanwijzing. – Onderdeel van het product. – Moet absoluut worden gelezen en bewaard. – Auteursrechtelijk beschermd. – Herdruk, ook gedeeltelijk, alleen met onze toestemming. – Onder voorbehoud van wijzigingen in het belang van de technische vooruitgang. – De afbeeldingen zijn niet op schaal.

Conformiteit

Het product voldoet aan de essentiële eisen van de R & TTE-richtlijn 1999/5/EG.

Voor gebruik in: EU/CH/FL/IS/N

De conformiteitsverklaring is beschikbaar op de volgende website: www.marantec.com

• Gebruik de besturing of de handzender alleen maar als er zich geen personen of voorwerpen in het bewegingsbereik van de deur bevinden.

• Zorg ervoor dat de besturing en handzender niet door kinderen of onbevoegden kunnen worden gebruikt.

• Zorg ervoor dat de handzender niet per ongeluk kan worden ingedrukt (bijv. in uw zak).

De documentatie van de handzender of ontvanger moet in acht worden genomen.

62 Digital 528 (#116466)

Page 63

2. Productoverzicht

2.1 Leveringspakket

2.2 Montage

Digital 528 (#116466) 63

Page 64

2.3 Overzicht

1 2 3

Legenda

1 Ledindicator rood 2 Ledindicator geel 3 Ledindicator groen 4 Leesmodule 5 Power-toets (ON) 6 Programmeertoets (P)

2.4 Ledindicatoren

Ledje uit

Ledje brandt

Ledje ikkert

64 Digital 528 (#116466)

5 4

7 Achterste programmeertoets 8 Deksel batterijvakje 9 Afdekking 10 Wandhouder 11 Programmeerpen voor

achterste programmeertoets

Ledje knippert langzaam

Ledje knippert snel

Ledje knippert tweemaal en snel

Page 65

3. Inbedrijfstelling

– 2 master-vingerafdrukken bieden toegang tot de programmeerfuncties. – Er kunnen 20 gebruikersvingerafdrukken worden gescand, verdeeld over

2radiokanalen (A + B). Elk radiokanaal kan een aandrijvingsfunctie of een

aandrijving bedienen.

– Als het geheugen vol is (20 gebruikersvingerafdrukken), verschijnt er een

waarschuwing.

• Een bestaande gebruikersvingerafdruk verwderen en er opnieuw een scannen, of

• zonder voorafgaande verwdering nogmaals scannen. De nieuwe gebruikersvingerafdruk wordt dan opgeslagen en vervangt de als eerste gescande gebruikersvingerafdruk. Elke volgende gescande gebruikersvingerafdruk

overschrft de 2e, 3e, 4e, etc..

3.1 Master-vingerafdruk scannen

– Alleen bij eerste inbedrijfstelling of na een reset noodzakelijk. – Er moeten 2 master-vingerafdrukken worden gescand om de

programmering met succes af te ronden. Om veiligheidsredenen moeten 2 verschillende vingerafdrukken worden gebruikt.

• Afdekking wegschuiven of power-

toets (ON) indrukken.

– Geen master-vingerafdruk gescand.

• Nieuwe master-vingerafdruk 1

volledig over de leesmodule trekken.

3. – Geen master-vingerafdruk 2 gescand.

• Nieuwe master-vingerafdruk 2

volledig over de leesmodule trekken.

20 s

2 s

Digital 528 (#116466) 65

Page 66

– Apparaat schakelt in de standby-

modus.

3.2 Gebruikersvingerafdruk scannen

• Afdekking wegschuiven of power-toets

(ON) indrukken.

– Apparaat schakelt in de standby-modus.

• Programmeertoets (P) gedurende

4seconden ingedrukt houden.

• Geldige master-vinger volledig over de

leesmodule trekken.

Mogelijke fouten

– Gebruikersvingerafdruk of

onbekende vingerafdruk gescand, de programmeermodus wordt onmiddellijk beëindigd.

• Stap opnieuw uitvoeren.

– Het geheugen is vol, de programmering

wordt onmiddellk beëindigd.

• Niet benodigde gebruikersvingerafdruk

verwderen en stappen opnieuw

uitvoeren, of

• Zolang het gele ledje nog brandt, stappen opnieuw uitvoeren om een bestaande vingerafdruk te

overschrven. Om meer vingerafdrukken te overschrven, moet dit proces elke

keer opnieuw worden opgestart.

66 Digital 528 (#116466)

20 s

2 s

20 s

4 s

20 s

Page 67

4. Radiokanaal A

Radiokanaal A:

• Nieuwe gebruikersvinger volledig over de leesmodule trekken.

– De volgende gebruikersvingerafdrukken

kunnen na elkaar worden gescand. Stap 5 zolang herhalen totdat alle gebruikersvingerafdrukken voor radiokanaal A zijn gescand.

Wissel naar radiokanaal B:

• Programmeertoets (P) indrukken.

Radiokanaal B:

• Nieuwe gebruikersvinger volledig over de leesmodule trekken.

– De volgende gebruikersvingerafdrukken

kunnen na elkaar worden gescand. Stap 7 zolang herhalen totdat alle gebruikersvingerafdrukken voor radiokanaal B zijn gescand.

• Wacht tot het rode ledje uitgaat of houd programmeertoets (P) gedurende

4 seconden ingedrukt.

– Apparaat schakelt in de standby-modus.

3.3 Apparaat programmeren

– Het apparaat beschikt over twee radiokanalen (A + B). Via een in het

apparaat gescande gebruikersvingerafdruk wordt het desbetreffende radiokanaal in de aandrijving of besturing geprogrammeerd.

Digital 528 (#116466) 67

20 s

2 s

20 s

2 s

20 s

Page 68

• Apparaat van de muur halen.

• Deksel batterijvakje verwijderen.

• Afdekking wegschuiven of powertoets (ON) indrukken.

– Apparaat schakelt in de standby-

modus.

• Op de achterste programmeertoets

drukken.

• Geldige master-vinger volledig over de

leesmodule trekken.

Mogelijke fouten

– Gebruikersvingerafdruk of

onbekende vingerafdruk gescand, de programmeermodus wordt onmiddellijk beëindigd.

• Stap opnieuw uitvoeren.

• Nieuwe gebruikersvinger volledig over de leesmodule trekken.

– Er wordt een programmeertelegram

verzonden.

Mogelijke fouten

– Master-vingerafdruk of onbekende

vingerafdruk gescand, de programmeermodus wordt onmiddellijk beëindigd.

• Stap opnieuw uitvoeren.

68 Digital 528 (#116466)

20 s

2 s

20 s

2 s

20 s

Page 69

– Apparaat schakelt in de standby-

modus.

– Voor het programmeren van radio-

kanaal B stappen opnieuw uitvoeren en gebruikersvingerafdruk voor radiokanaal B scannen.

• Deksel batterijvakje aanbrengen.

• Apparaat op de muur bevestigen.

4. Bediening

4.1 Functie activeren

• Afdekking wegschuiven of power-toets (ON) indrukken.

– Apparaat schakelt in de standby-

modus.

• Nieuwe gebruikersvinger volledig over de leesmodule trekken.

– Bij 10 x knipperen de batterijen

vervangen.

Mogelijke fouten

– Onbekende vingerafdruk. – Master-vingerafdruk gescand.

20 s

1 x

10 x

2 s

Digital 528 (#116466) 69

Page 70

4.2 Gebruikersvingerafdruk verwijderen.

• Afdekking wegschuiven of power-toets (ON) indrukken.

– Apparaat schakelt in de standby-

modus.

• Programmeertoets (P) gedurende

4seconden ingedrukt houden.

• Programmeertoets (P) gedurende

4seconden ingedrukt houden.

• Geldige master-vinger volledig over de

leesmodule trekken.

Mogelijke fouten

– Onbekend vingerafdruk gescand,

de programmeermodus wordt onmiddellijk beëindigd.

• Stap opnieuw uitvoeren.

Afzonderlke gebruikersvingerafdruk verwderen

• Te verwderen gebruikersvinger volledig over de leesmodule trekken.

5. Alle gebruikersvingerafdrukken

verwijderen

• Programmeertoets (P) indrukken.

– Apparaat schakelt in de standby-

modus.

20 s

2 s

20 s

2 s

> 2 s

70 Digital 528 (#116466)

Page 71

4.3 RESET

– Alle master- en gebruikersvingerafdrukken worden verwijderd en

nieuwe radiocodes gegenereerd.

• Apparaat van de muur halen.

• Deksel batterijvakje verwijderen.

• Afdekking openschuiven.

• Een van de batterijen verwijderen.

• Bij ingedrukte achterste

programmeertoets de batterij weer

plaatsen.

• Achterste programmeertoets loslaten.

– Apparaat schakelt in de standby-

modus.

– Geen master-vingerafdruk gescand.

• Deksel batterijvakje aanbrengen.

• Apparaat op de muur bevestigen.

20 s

Digital 528 (#116466) 71

Page 72

4.4 Batterij vervangen

Oude apparaten en batterijen mogen niet worden weggegooid bij het normale huishoudelijke afval!

72 Digital 528 (#116466)

Page 73

5. Overzicht

Radiokanaal A:

Radiokanaal B:

Master-vingerafdruk 1:

Master-vingerafdruk 2:

Een tabel voor het invoeren van de gebruikersvingerafdrukken bevindt zich aan het einde van het document.

6. Technische gegevens

AAA, 1,5V

°C -20

°C +60

IP54

Digital 528 (#116466) 73

Page 74

PL Instrukcja obsługi

OSTRZEŻENIE!

Niebezpieczeństwo wypadku spowodowane niekontrolowanym

ODSYŁACZ

1. O niniejszym wyrobie

– Instrukcja oryginalna. – Integralna część wyrobu. – Należy koniecznie przeczytać i przechowywać. – Chroniona prawami autorskimi. – Dodruk, również fragmentaryczny, wyłącznie z za naszą zgodą. – Zastrzega się prawo do wprowadzania zmian służących optymalizacjom

technicznym.

– Prezentacje graczne mogą nie być wyskalowane.

Zgodność

Produkt spełnia istotne wymagania Dyrektywy R&TTE 1999/5/WE

Do stosowania w: UE/CH/FL/IS/N

Deklaracja zgodności dostępna jest na następującej stronie internetowej:

www.marantec.com

aktywowaniem bramy!

• Prosimy aktywować sterownik lub ręczny nadajnik sterowania zdalnego

(pilot) tylko wtedy, jeśli w stree ruchu bramy nie będą znajdowały się

osoby lub przedmioty.

• Prosimy zapewnić, aby sterownik i ręczny nadajnik sterowania zdalnego

(pilot) nie znalazł się w rękach dzieci lub osób nieupoważnionych.

• Prosimy zapewnić, aby ręczny nadajnik sterowania zdalnego (pilot) nie

został przypadkowo aktywowany (np. w kieszeni spodni).

Należy przestrzegać zaleceń zawartych w dokumentacji napędu lub odbiornika.

74 Digital 528 (#116466)

Page 75

2. Wygląd wyrobu

2.1 Zakres dostawy

2.2 Montaż

Digital 528 (#116466) 75

Page 76

2.3 Widok

1 2 3

Legenda

1 Prezentacja diodowa czerwona

2 Prezentacja diodowa żółta

3 Prezentacja diodowa zielona

4 Moduł odczytu 5 Włącznik zasilania (ON)

6 Przycisk programowania (P) 7 Tylny przycisk programowania

2.4 Prezentacje diodowe

Dioda nie świeci się

Dioda świeci się

Dioda miga nieregularnie

76 Digital 528 (#116466)

5 4

8 Pokrywa kasety baterii 9 Pokrywa

10 Uchwyt ścienny 11 Trzpień programowania

dla dolnego przycisku programowania

Dioda miga wolno

Dioda miga szybko

Dioda miga dwukrotnie i szybko

Page 77

3. Rozruch

– 2 palce Master zapewniają dostęp do funkcji programowania. – 20 palców użytkowników można zaprogramować i rozdzielić na 2 kanały

radiowe (A + B). Na każdym kanale radiowym można obsługiwać funkcję napędu lub napęd.

– Po zapełnieniu się pamięci (20 palców użytkowników) pojawia się ostrzeżenie.

• Usunąć jeden występujący palec użytkownika i prowadzić ponownie

programowanie/nauczanie lub

• prowadzić je ponownie bez uprzedniego usuwania. Nowy palec użytkownika

zostaje zapisany i zastępuje 1. programowany/nauczony palec użytkownika. Każdy następny programowany/nauczony palec użytkownika nadpisuje 2., 3., 4. itd.

3.1 Programowanie/nauczanie palca Master

– Konieczne tylko przy pierwszym uruchomieniu lub po zresetowaniu. – Należy zaprogramować/nauczyć 2 palce Master w celu pomyślnego

zakończenia programowania. Ze względów bezpieczeństwa, należy użyć 2 różne palce.

• Nasunąć pokrywę lub nacisnąć

przycisk zasilania (ON)

– Nie zaprogramowano/nauczono palca

Master.

• W pełni przeciągnąć nowy palec

Master 1 nad modułem odczytu.

– Nie zaprogramowano/nauczono palca

Master 2.

• W pełni przeciągnąć nowy palec

Master 2 nad modułem odczytu.

– Urządzenie przechodzi do stanu

gotowości do pracy.

Digital 528 (#116466) 77

20 s

2 s

20 s

2 s

20 s

Page 78

3.2 Programowanie/nauczanie palca użytkownika

• Nasunąć pokrywę lub nacisnąć przycisk

zasilania (ON).

– Urządzenie przechodzi do stanu

gotowości do pracy.

• Przycisk programowania (P) trzymać w

stanie wciśnięcia przez 4 sekundy.

• W pełni przeciągnąć aktualny palec

Master nad modułem odczytu.

Możliwe błędy

– Po wczytaniu palca użytkownika

lub nieznanego palca, tryb programowania zostaje natychmiast

zakończony.

• Ponownie wykonać stosowne kroki.

– Pamięć pełna, tryb programowania

zostaje natychmiast zakończony.

• Usunąć niepotrzebny palec

użytkownika i przeprowadzić kroki

ponownie lub

• Jak tylko żółta dioda jeszcze się świeci,

tak długo przeprowadzać kroki ponownie w celu nadpisania istniejącego

palca. W celu nadpisania kilku palców,

należy za każdym razem ponownie rozpocząć proces.

4. Kanał radiowy A

20 s

2 s

4 s

78 Digital 528 (#116466)

Page 79

Kanał radiowy A:

• W pełni przeciągnąć nowy palec

użytkownika nad modułem odczytu.

– Dalsze palce użytkowników można

programować/nauczyć jeden po drugim. Krok 5 powtarzać tak długo, aż wszystkie palce użytkowników zostaną dla kanału

A zaprogramowane/nauczone

Przejście na kanał radiowy B:

• Nacisnąć przycisk programowania (P).

Kanał radiowy B:

• W pełni przeciągnąć nowy palec

użytkownika nad modułem odczytu.

– Dalsze palce użytkowników można

programować/nauczyć jeden po drugim. Krok 7 powtarzać tak długo, aż wszystkie palce użytkowników zostaną dla kanału

B zaprogramowane/nauczone.

• Odczekać, aż czerwona dioda

zgaśnie lub przytrzymać przycisk

programowania (P) przez 4 sekundy.

– Urządzenie przechodzi do stanu

gotowości do pracy.

3.3 Zaprogramować/nauczyć urządzenie

– Urządzenie posiada dwa kanały radiowe (A + B). Poprzez palec

użytkownika zaprogramowany/nauczony w urządzeniu następuje programowanie/nauczanie poszczególnych kanałów radiowych w napędzie lub w sterowniku.

20 s

2 s

Digital 528 (#116466) 79

Page 80

• Zdemontować urządzenie ze ściany

• Zdjąć pokrywę kasety baterii.

• Nasunąć pokrywę lub nacisnąć

przycisk zasilania (ON).

– Urządzenie przechodzi do stanu

gotowości do pracy.

4. • Nacisnąć tylny przycisk programowania.

• W pełni przeciągnąć aktualny palec

Master nad modułem odczytu.

Możliwe błędy

– Po wczytaniu palca użytkownika lub

nieznanego palca, tryb programowania

zostaje natychmiast zakończony.

• Ponownie wykonać stosowne kroki.

• W pełni przeciągnąć aktualny palec

użytkownika nad modułem odczytu.

– Następuje wysłanie telegramu

uczącego.

Możliwe błędy

– Po wczytaniu palca Master lub

nieznanego palca, tryb programowania

zostaje natychmiast zakończony.

• Ponownie wykonać stosowne kroki.

– Urządzenie przechodzi do stanu

gotowości do pracy

– W celu zaprogramowania/nauczenia

kanału radiowego B należy ponownie wykonać kroki i zaprogramować/ nauczyć palec użytkownika dla kanału B.

20 s

2 s

20 s

2 s

80 Digital 528 (#116466)

Page 81

• Zamontować pokrywę kasety baterii.

• Zamontować urządzenie na ścianie.

4. Obsługa

4.1 Wyzwalanie funkcji

• Nasunąć pokrywę lub nacisnąć

przycisk zasilania (ON).

– Urządzenie przechodzi do stanu

gotowości do pracy.

• W pełni przeciągnąć aktualny palec

użytkownika nad modułem odczytu.

– W razie wystąpienia 10 x mignięć

wymienić baterię.

Możliwe błędy

– Nieznany palec. – Zaprogramować/nauczyć palec Master.

20 s

1 x

10 x

2 s

Digital 528 (#116466) 81

Page 82

4.2 Usunąć palec użytkownika

• Nasunąć pokrywę lub nacisnąć

przycisk zasilania (ON).

– Urządzenie przechodzi do stanu

gotowości do pracy.

• Przycisk programowania (P) trzymać w

stanie wciśnięcia przez 4 sekundy.

• Przycisk programowania (P) trzymać w

stanie wciśnięcia przez 4 sekundy.

• W pełni przeciągnąć aktualny palec

Master nad modułem odczytu.

Możliwe błędy

– Po wczytaniu nieznanego palca, tryb

programowania zostaje natychmiast

zakończony.

• Ponownie wykonać stosowne kroki.

Usuwanie poszczególnych palców

użytkowników

• W pełni przeciągnąć przeznaczony

do usunięcia palec użytkownika nad modułem odczytu.

5. Usuwanie wszystkich palców

użytkowników

• Nacisnąć przycisk programowania (P).

– Urządzenie przechodzi do stanu

gotowości do pracy.

20 s

2 s

20 s

2 s

> 2 s

82 Digital 528 (#116466)

Page 83

4.3 Resetowanie

– Wszystkie palce Master i użytkowników zostają usunięte i

wygenerowane nowe kody komunikacji zdalnej.

• Zdemontować urządzenie ze ściany.

• Zdjąć pokrywę kasety baterii.

• Nasunąć pokrywę.

• Wyjąć baterię.

• Ponownie umieścić baterię przy

wciśniętym tylnym przycisku

programowania.

• Puścić tylny przycisk programowania.

– Urządzenie przechodzi do stanu

gotowości do pracy

– Nie zaprogramowano/nauczono palca

Master.

• Zamontować pokrywę kasety baterii.

• Zamontować urządzenie na ścianie.

20 s

Digital 528 (#116466) 83

Page 84

4.4 Wymiana baterii

Starych urządzeń i baterii nie wolno usuwać wraz ze śmieciami

domowymi!

84 Digital 528 (#116466)

Page 85

5. Obsadzenie

Kanał radiowy A:

Kanał radiowy B:

Palec Master 1:

Palec Master 2:

Tabela do nanoszenia palców użytkowników znajduje się na końcu dokumentu.

6. Dane techniczne

AAA, 1,5V

°C -20

°C +60

IP54

Digital 528 (#116466) 85

Page 86

N Bruksanvisning

ADVARSEL!

Fare for skade ved ukontrollert portbetjening!

HUSK

1. Om dette produktet

– Originalinstruksjon. – Del av produktet. – Må ubetinget leses og oppbevares. – Opphavsrettslig beskyttet. – Ettertrykk, også i utdrag, er kun tillatt med vår tillatelse. – Endringer, som brukes for tekniske forbedring, med forbehold. – Beskrivelser er ikke målestokkfortrolig.

Samsvar

Produktet oppfyller de vesentlige kravene til R&TTE-retningslinje 1999/5/EF.

For anvendelse i: EU/CH/FL/IS/N

Samsvarserklæringen kan hentes på følgende internettside: www.marantec.com

• Bruk styringen eller håndsendere kun når ingen personer eller gjenstander

benner seg i portens bevegelsesområde.

• Vær sikker på, at styring og håndsender ikke blir benyttet av barn eller uvedkommende personer.

• Vær sikker på, at håndsenderen ikke blir betjent av vanvare (f.eks. i lommen).

Det må tas hensyn til dokumentasjonen til driften og mottakere.

86 Digital 528 (#116466)

Page 87

2. Produktoversikt

2.1 Leveringsomfang

2.2 Montering

Digital 528 (#116466) 87

Page 88

2.3 Oversikt

1 2 3

Tegnforklaring

1 LED-anvisning rød 2 LED-anvisning gul 3 LED-anvisning grønn 4 Lesemodul 5 Power-knapp (ON) 6 Programmerbar inngang (P)

2.4 LED-anvisninger

LED av

LED lyser

LED imrer

88 Digital 528 (#116466)

5 4

7 Bakre programmeringstast 8 Batteriromlokk 9 Lokk 10 Veggholder 11 Programmeringsstift for bakre

programmeringstast

LED blinker sakte

LED blinker hurtig

LED blinker to ganger og hurtig

Page 89

3. Igangsetting

– 2 masternger garanterer tilgang til programmeringsfunksjonene. – 20 brukerngre kan læres inn, fordelt på 2 radiokanaler (A + B).

Radiokanalene kan betjene én driftsfunksjon eller én motor.

– Hvis minnet er fult (20 brukerngre), vises en varselmelding.

• Slett en eksisterende brukernger og gjenta innlæringen på nytt, eller

• gjenta innlæringen en gang til uten forutgående sletting. Den nye

brukerngeren lagres, og erstatter brukerngeren som ble lært inn første gang. Ytterligere brukerngre som læres inn, overskriver den andre, tredje,

fjerde, osv.

3.1 Innlæring av masternger

– Bare nødvendig ved første gangs bruk eller etter reset. – 2 masternger må læres inn for å kunne gjøre programmeringen

ferdig. Av sikkerhetsgrunner skal to forskjellige ngre brukes.

• Skyv lokket på, eller trykk på Power-

knappen (ON).

– Ingen masternger innlært.

• Trekk den nye masterngeren helt

over lesemodulen.

3. – Ingen masternger 2 innlært.

• Trekk masternger nummer 2 helt

over lesemodulen.

5. – Apparatet skifter til driftsklart.

20 s

2 s

Digital 528 (#116466) 89

Page 90

3.2 Innlæring av brukerngre

• Skyv lokket på, eller trykk på Power-

knappen (ON).

– Apparatet skifter til driftsklart.

• Hold programmeringstasten (P)

trykket i 4 sekunder.

• Trekk gyldig masternger helt over

lesemodulen.

Mulige feil

– Les inn brukerngeren eller en ukjent

nger. Programmeringsmodusen

avsluttes med en gang.

• Utfør trinne på nytt.

– Minnet fullt, programmeringsmodusen

avsluttes med en gang.

• Slett brukerngre som ikke er nødvendige og utfør trinnene på nytt, eller

• utfør trinnene på nytt så lenge den gule LEDen lyser for å overskrive en

eksisterende nger. For å skrive over ere ngre må denne prosessen

startes på nytt hver gang.

4. Radiokanal A

20 s

2 s

4 s

90 Digital 528 (#116466)

Page 91

Radiokanal A:

• Trekk den nye brukerngeren over hele lesemodulen.

– Ytterligere brukerngre kan læres inn

etter hverandre. Gjenta trinn 5 helt til

alle brukerngrene for radiokanal A

er lært inn.

Skifte til radiokanal B:

• Trykk på programmeringstasten (P).

Radiokanal B:

• Trekk den nye brukerngeren over hele lesemodulen.

– Ytterligere brukerngre kan læres inn

etter hverandre. Gjenta trinn 7 helt til

alle brukerngrene for radiokanal B

er lært inn.

• Vent til den røde LEDen slukker, eller hold programmeringstasten (P) trykket

i 4 sekunder.

– Apparatet skifter til driftsklart.

3.3 Innlæring av apparat

– Apparatet har to radiokanaler (A + B). Den respektive radiokanalen

på motoren eller styringen læres inn via en innlært brukernger i

apparatet.

• Demonter enheten fra veggen.

• Ta av batteriromlokket.

20 s

2 s

Digital 528 (#116466) 91

Page 92

• Skyv lokket på, eller trykk på Power-

knappen (ON).

– Apparatet skifter til driftsklart.

• Trykk på den bakre

programmeringstasten.

• Trekk gyldig masternger over hele

lesemodulen.

Mulige feil

– Les inn brukerngeren eller en ukjent

nger. Programmeringsmodusen

avsluttes med en gang.

• Utfør trinne på nytt.

• Trekk gyldig brukernger over hele

lesemodulen.

– Et læretelegram sendes ut.

Mulige feil

– Les inn masterngeren eller en ukjent

nger. Programmeringsmodusen

avsluttes med en gang.

• Utfør trinne på nytt.

– Apparatet skifter til driftsklart. – Utfør trinnene på nytt til innlæring av

radiokanal B, og les inn brukerngrene

for radiokanal B.

• Sett på batteriromlokket.

• Monter apparatet på veggen.

20 s

2 s

20 s

2 s

92 Digital 528 (#116466)

Page 93

4. Betjening

4.1 Utløse funksjon

• Skyv lokket på, eller trykk på Power-

knappen (ON).

– Apparatet skifter til driftsklart.

• Trekk gyldig brukernger over hele

lesemodulen.

– Ved 10 blink må batteriene skiftes ut.

Mulige feil

– Ukjent nger. – Les inn masternger.

20 s

1 x

10 x

2 s

Digital 528 (#116466) 93

Page 94

4.2 Sletting av brukerngre

• Skyv lokket på, eller trykk på Power-

knappen (ON).

– Apparatet skifter til driftsklart.

• Hold programmeringstasten (P)

trykket i 4 sekunder.

• Hold programmeringstasten (P)

trykket i 4 sekunder.

• Trekk gyldig masternger over hele

lesemodulen.

Mulige feil

– Les inn en ukjent nger.

Programmeringsmodusen avsluttes med en gang.

• Utfør trinnene på nytt.

Sletting av én enkelt brukernger

• Trekk brukerngeren som skal slettes over hele lesemodulen.

Sletting av alle brukerngrene

• Trykk på programmeringstasten (P).

6. – Apparatet skifter til driftsklart.

20 s

2 s

20 s

2 s

> 2 s

94 Digital 528 (#116466)

Page 95

4.3 Reset

– Alle master- og brukerngrene slettes, og nye radiokoder genereres.

• Demonter enheten fra veggen.

• Ta av batteriromlokket.

• Skyv lokket opp.

• Ta ut et batteri.

• Sett i batteriet igjen med nedtrykket programmeringstast.

• Slipp den bakre programmeringstasten.

– Apparatet skifter til driftsklart.

– Ingen masternger innlært.

• Sett på batteriromlokket.

• Monter apparatet på veggen.

20 s

Digital 528 (#116466) 95

Page 96

4.4 Bytte batteri

Gamle apparater og batterier må ikke kastes i husholdningsavfallet!

96 Digital 528 (#116466)

Page 97

5. Belegg

Radiokanal A:

Radiokanal B:

Masternger 1:

Masternger 2:

En tabell for å angi brukerngrene nner du til slutt i dokumentet.

6. Tekniske data

AAA, 1,5V

°C -20

°C +60

IP54

Digital 528 (#116466) 97

Page 98

98 Digital 528 (#116466)

Page 99

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

Digital 528 (#116466) 99

Page 100

116466

1 - D/GB/F/E/I/NL/PL/N/KD 360427 - M - 0.5 - 1114
