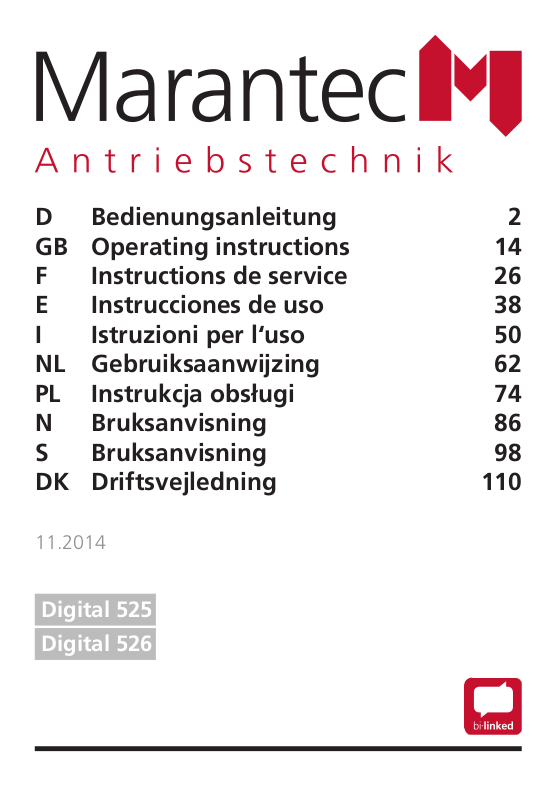

Marantec Digital 525, Digital 526 Operating Instructions Manual [en, fr, pl, nl, es +3]

D Bedienungsanleitung 2
GB Operating instructions 14
F Instructions de service 26
E Instrucciones de uso 38
I Istruzioni per l‘uso 50
NL Gebruiksaanwijzing 62

PL Instrukcjaobsługi 74

N Bruksanvisning 86
S Bruksanvisning 98
DK Driftsvejledning 110

11.2014

Digital 525

Digital 526

·

D Bedienungsanleitung

Verletzungsgefahr durch unkontrollierte Torbetätigung!

VERWEIS

1. Zu diesem Produkt

– Originalanleitung.
– Teil des Produkts.
– Unbedingt zu lesen und aufzubewahren.
– Urheberrechtlich geschützt.
– Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
– Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
– Darstellungen sind nicht maßstabsgetreu.

Konformität

Das Produkt erfüllt die wesentlichen Anforderungen der R&TTE-Richtlinie 1999/5/EG.
Für den Einsatz in: EU/CH/FL/IS/N

Die Konformitätserklärung ist auf folgender Internetseite abrufbar:
www.marantec.com

WARNUNG!

• Betätigen Sie die Steuerung oder den Handsender nur, wenn sich keine

Personen oder Gegenstände im Bewegungsbereich des Tores benden.

• Stellen Sie sicher, dass Steuerung und Handsender nicht von Kindern oder
unbefugten Personen benutzt werden.

• Stellen Sie sicher, dass der Handsender nicht versehentlich betätigt wird

(z.B. in der Hosentasche).

Die Dokumentation des Antriebs oder Empfängers muss beachtet werden.

2 Digital 525, 526 (#116465)

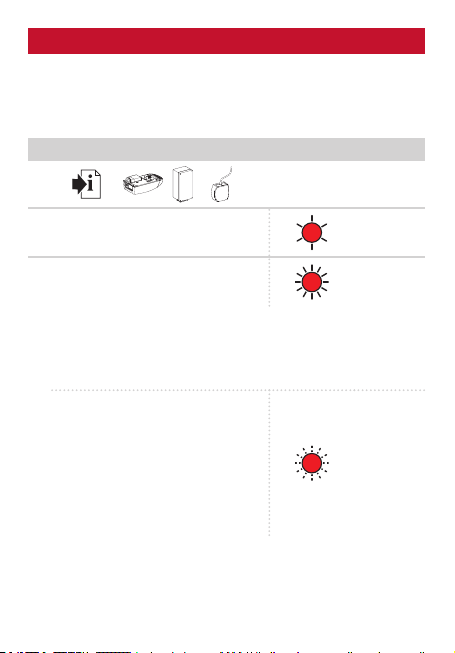

2. Produktübersicht

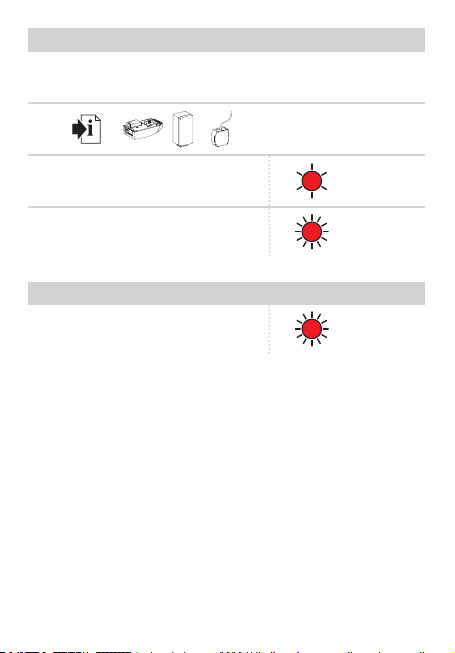

2.1 Lieferumfang

Digital 525

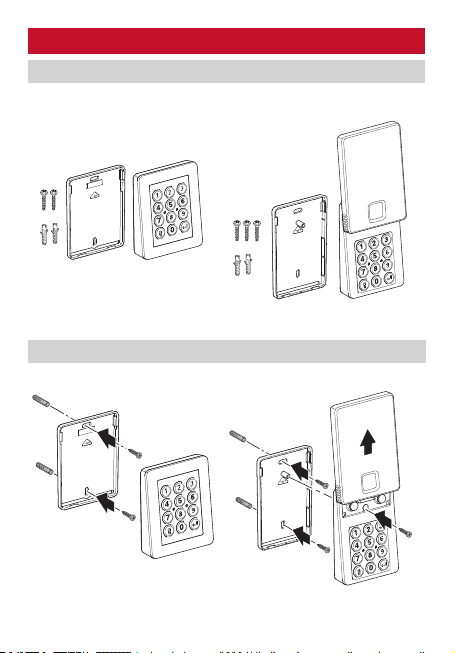

2.2 Montage

Digital 525

Digital 526

Digital 526

Digital 525, 526 (#116465) 3

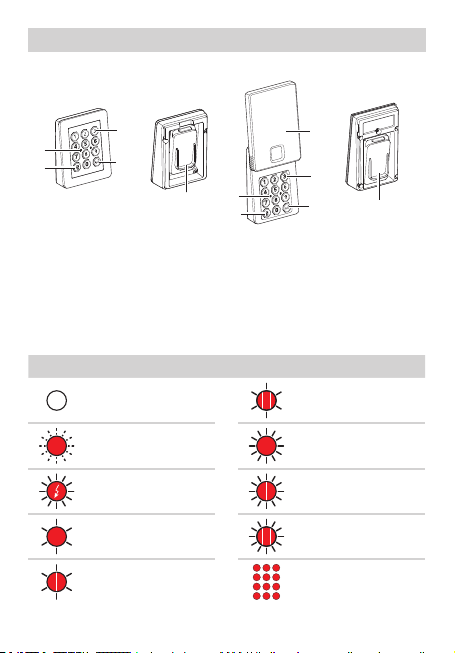

2.3 Übersicht

Digital 525 Digital 526

1
2

Legende

1 LED-Anzeigen
2 Lichttaste
3 Zifferntasten
4 Eingabetaste
5 Batteriefachdeckel
6 Abdeckung

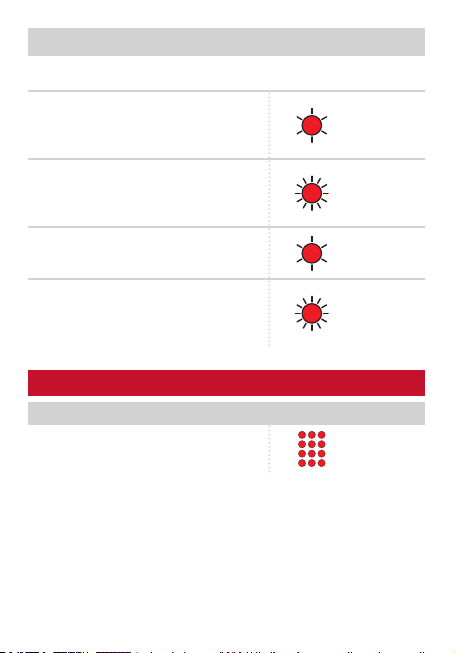

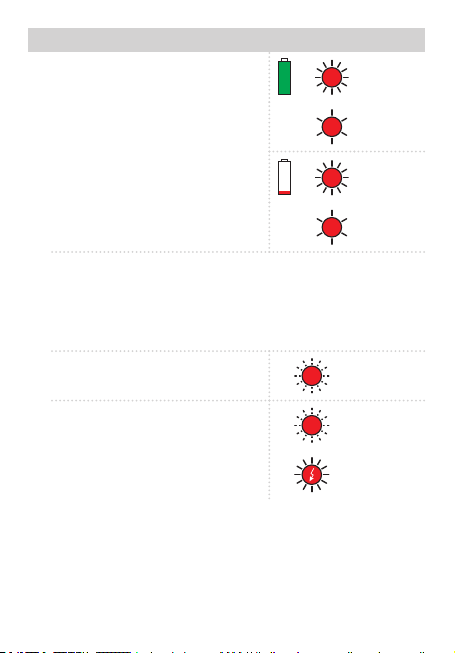

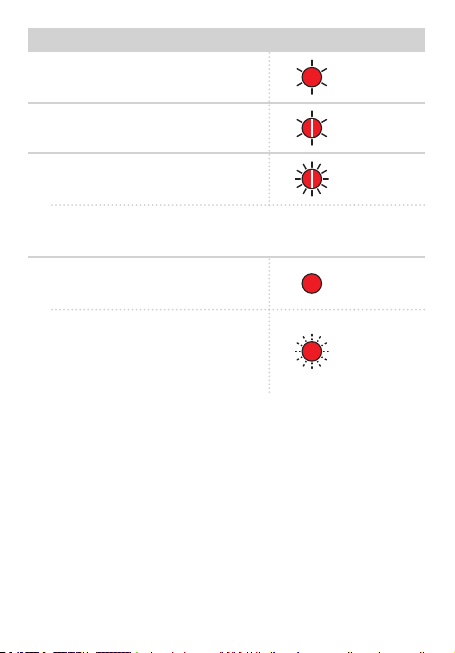

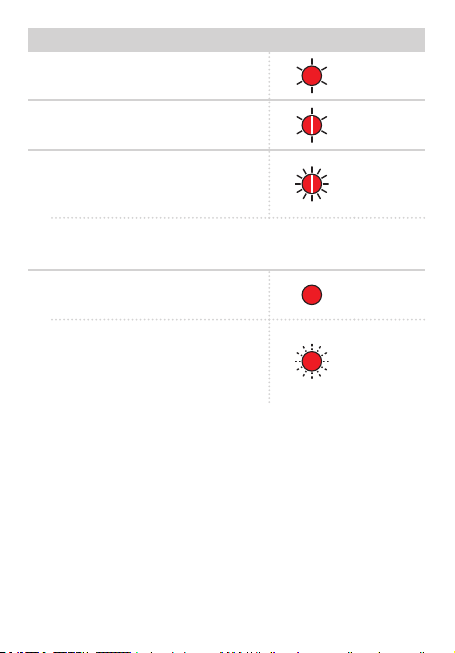

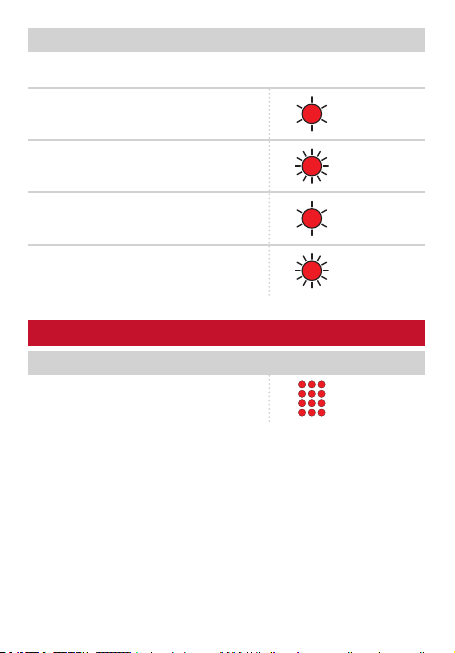

2.4 LED-Anzeigen

4 Digital 525, 526 (#116465)

4

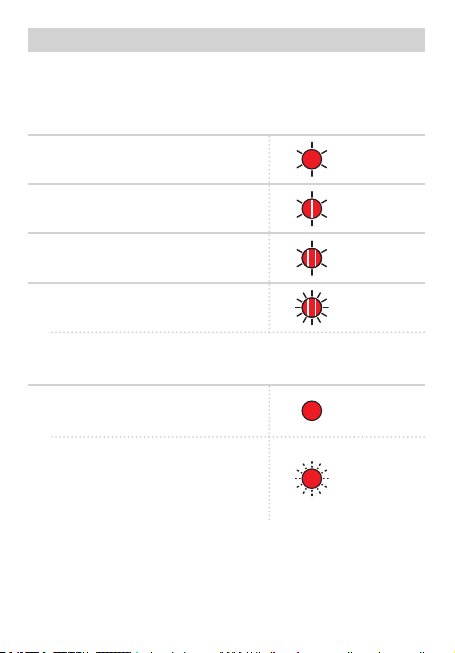

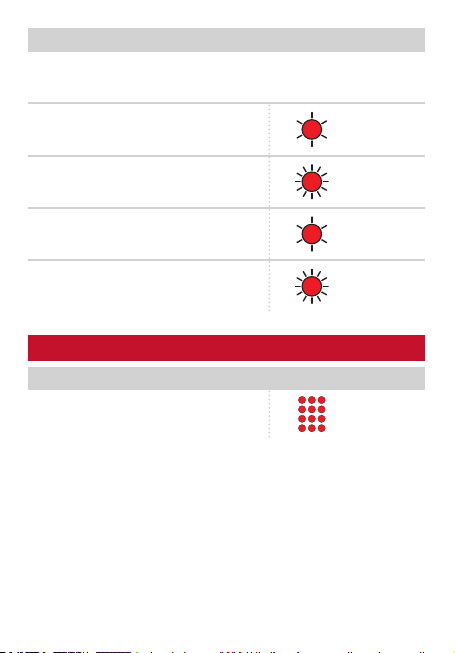

LED aus

LED ackert

LED blitzt

LED blinkt langsam

LED blinkt doppelt und
langsam

1

5

2

3

6

3

4

LED blinkt dreifach und
langsam

LED blinkt schnell

LED blinkt doppelt und
schnell

LED blinkt dreifach und
schnell

Tastaturbeleuchtung
leuchtet

5

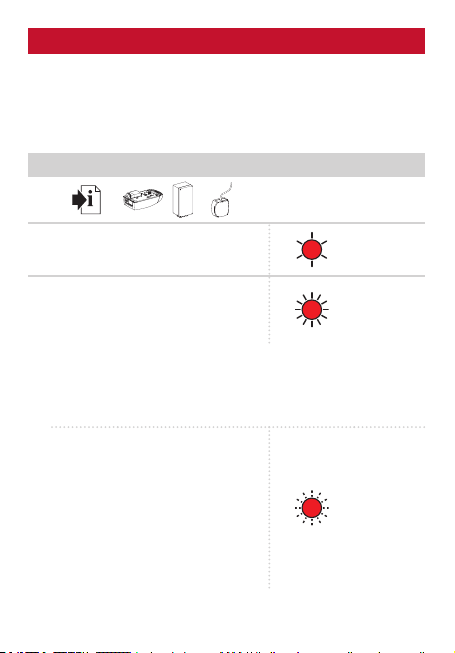

3. Inbetriebnahme

– Die Master-PIN ist in Werkseinstellung und nach Reset „0000“.
– Ist der Speicher voll (3 Nutzer-PINs), wird keine neue PIN akzeptiert.
– Wird eine PIN mit mehr als 4 Stellen eingegeben, werden nur die letzten

4Stellen berücksichtigt.

3.1 Neue Nutzer-PIN erstellen und einlernen

1.

• Gültige Master-PIN eingeben

2.

(4Ziffern)

• Eingabetaste betätigen.

• Neue Nutzer-PIN eingeben (4 Ziffern).

3.

• Eingabetaste betätigen.

– Die neue Nutzer-PIN wird gespeichert.

Ein Lerntelegramm wird ausgesendet.

– Eine bestehende PIN wird kein weiteres Mal gespeichert.

Ein Lerntelegramm wird trotzdem ausgesendet.

– Der Programmiermodus wird beendet.

Mögliche Fehler

(PIN wurde nicht gespeichert)

– PIN kürzer als 4 Ziffern.
– Speicher voll

(3 PIN bereits gespeichert).

– Neue PIN identisch mit Master-PIN.

• Schritte erneut durchführen.

30 s

1 x

2 s

Digital 525, 526 (#116465) 5

3.2 Nutzer-PIN auf ein weiteres Gerät kopieren und einlernen

Beide Sender müssen sich in Reichweite des Antriebs oder der Steuerung

benden. Nicht möglich bei Universalempfängern.

• Gültige Master-PIN am eingelernten
Gerät eingeben (4 Ziffern).

1.

• Eingabetaste betätigen.

• Gültige Nutzer-PIN am eingelernten

2.

Gerät eingeben (4 Ziffern).

• Eingabetaste betätigen.

• Gültige Master-PIN am weiteren

3.

Gerät eingeben (4 Ziffern).

• Eingabetaste betätigen.

• Neue Nutzer-PIN am eingelernten

4.

Gerät eingeben (4 Ziffern).

• Eingabetaste betätigen.

4. Bedienung

4.1 Tastaturbeleuchtung aktivieren

• Beliebige Zifferntaste betätigen
(0 – 9)

30 s

1 x

30 s

1 x

5 s

6 Digital 525, 526 (#116465)

4.2 Funktion auslösen

• Gültige Nutzer-PIN eingeben (4 Ziffern).

• Eingabetaste betätigen.

Während der Betriebszeit (30 s) kann das Tor angehalten und gestartet
werden durch Betätigen

– einer Zifferntaste (0 – 9),

– der Eingabetaste.
Die Betriebszeit wird mit jedem Tastendruck zurückgesetzt und beginnt
neu.

Mögliche Fehler

– Falsche PIN eingegeben.

– 3 x in Folge falsche PIN eingegeben.

Das Gerät ist für 2 Minuten gesperrt.

Digital 525, 526 (#116465) 7

1 x

30 s

10 x

30 s

2 s

2 s

4.3 Lichttaste einlernen

Die Lichttaste sendet einen Befehl ohne vorherige PIN-Eingabe. So kann
eine an einen Universalempfänger angeschlossene externe Beleuchtung,
eine Antriebsfunktion oder ein Antrieb bedient werden.

1.

• Gültige Master-PIN eingeben (4 Ziffern).

2.

• Eingabetaste betätigen.

30 s

3. • Lichttaste betätigen.

4.4 Lichtfunktion auslösen

• Lichttaste betätigen.

8 Digital 525, 526 (#116465)

1 x

1 x

4.5 Temporäre PIN erstellen (3 x nutzbar)

Die temporäre PIN löst dieselbe Funktion aus, wie die bei der Erstellung

einzugebene gültige Nutzer-PIN.

Sie ist 3 x nutzbar und wird anschließend automatisch gelöscht. Wird
eine temporäre PIN erstellt, während eine vorherige noch nicht gelöscht

worden ist, wird diese überschrieben.

• Gültige Master-PIN eingeben (4 Ziffern).

1.

• Eingabetaste betätigen.

30 s

2. • Eingabetaste betätigen.

3. • Eingabetaste betätigen.

• Gültige Nutzer-PIN eingeben (4Ziffern).

4.

• Eingabetaste betätigen.

Mögliche Fehler

Bei Eingabe einer unbekannten PIN wird der Programmiermodus sofort
beendet.

• Gewünschte temporäre PIN eingeben

5.

(4Ziffern).

• Eingabetaste betätigen.

Mögliche Fehler

(PIN wurde nicht gespeichert)

– PIN ungültig.

• Schritte erneut durchführen.

Digital 525, 526 (#116465) 9

30 s

30 s

30 s

2 s

2 s

4.6 Master-PIN oder Nutzer-PIN ändern

• Gültige Master-PIN eingeben (4Ziffern).

1.

• Eingabetaste betätigen.

30 s

2. • Eingabetaste betätigen.

• Zu ändernde Master-PIN oder

3.

Nutzer-PIN eingeben.

• Eingabetaste betätigen.

Mögliche Fehler

Bei Eingabe einer unbekannten PIN wird der Programmiermodus sofort
beendet.

• Gewünschte neue PIN eingeben

4.

(4Ziffern).

• Eingabetaste betätigen.

Mögliche Fehler

(PIN wurde nicht gespeichert)

– PIN ungültig.

Schritte erneut durchführen.

10 Digital 525, 526 (#116465)

30 s

30 s

2 s

2 s

4.7 Reset

– Alle PIN‘s inkl. der Lichttaste werden gelöscht und neue Funkcodes

generiert.

– Die Master-PIN wird auf Werkseinstellung zurückgesetzt.

1. • Gerät von der Wand demontieren.

2. • Eine Batterie entnehmen.

• Bei gedrückter Eingabe taste Batterie

3.

wieder einsetzen.

4. • Eingabetaste loslassen.

Digital 525, 526 (#116465) 11

2 s

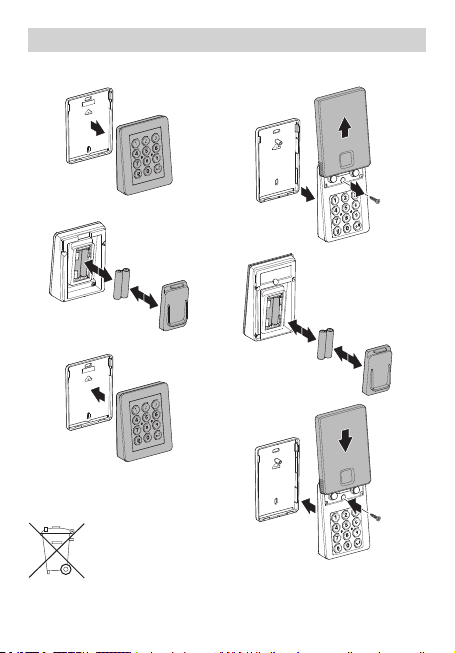

4.8 Batterie wechseln

Digital 525

Altgeräte und Batterien
dürfen nicht mit dem
Hausmüll entsorgt werden!

Digital 526

12 Digital 525, 526 (#116465)

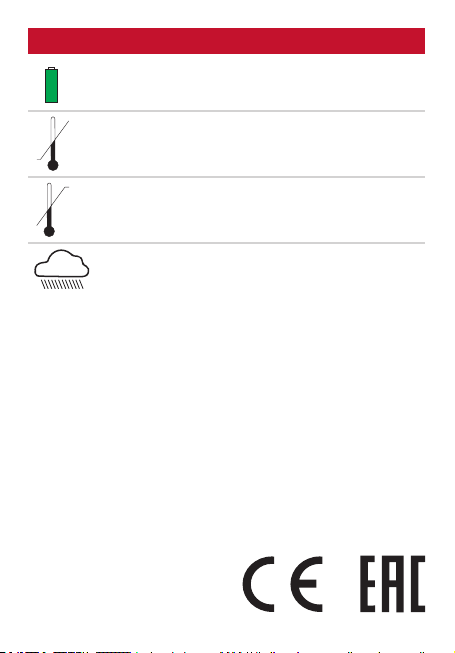

5. Technische Daten

AAA, 1,5V

°C -20

°C +60

IP54

Digital 525, 526 (#116465) 13

GB Operating instructions

WARNING!

Danger of injury due to uncontrolled operation of the door!

1. About this product

– Original instruction manual.
– Part of the product.
– Read these instructions carefully before use and keep them in a safe place for

future reference.
– Protected by copyright.
– No part of these instructions may be reproduced without our prior approval.
– Subject to alterations in the interest of technical progress.
– The drawings are not true to scale.

Conformity

This product complies with the essential requirements of the R&TTE Directive
1999/5/EC.
For use in: EU/CH/FL/IS/N

The declaration of conformity can be viewed online at:
www.marantec.com

• Operate the controls or the hand transmitter only when there are no
persons or objects in the path of the door.

• Ensure that the controls and the hand transmitter are never used by
children or unauthorised persons.

• Ensure that the hand transmitter cannot be operated by accident (in a
trouser pocket, for example).

REFERENCE

The documentation supplied with the opener or receiver must be observed.

14 Digital 525, 526 (#116465)

2. Product overview

2.1 Supply package

Digital 525

2.2 Assembly

Digital 525

Digital 526

Digital 526

Digital 525, 526 (#116465) 15

2.3 Overview

Digital 525 Digital 526

1
2

Key

1 LED indicators
2 Light button
3 Number buttons
4 Enter button
5 Battery compartment cover
6 Cover

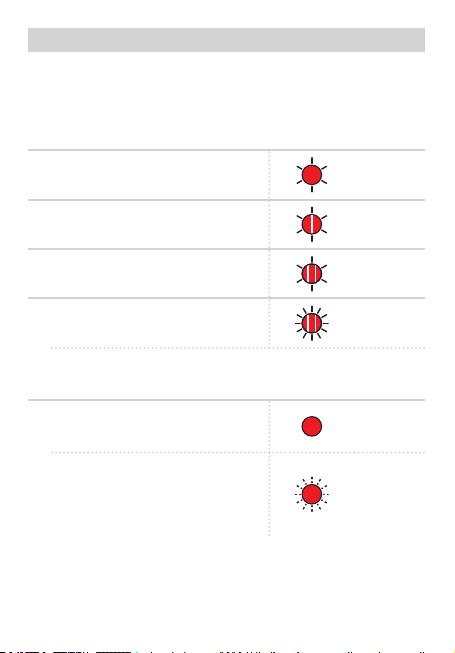

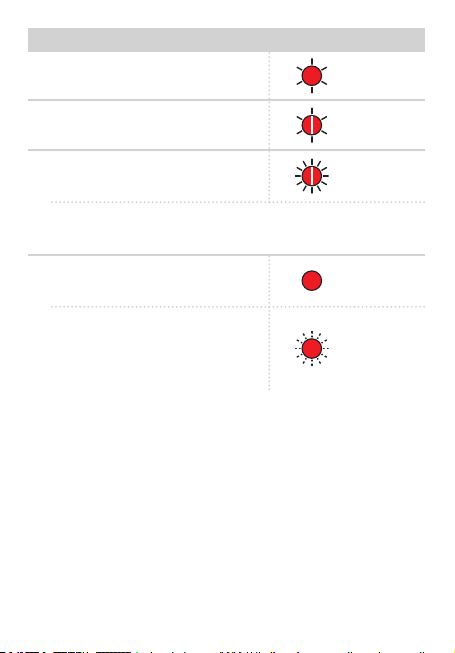

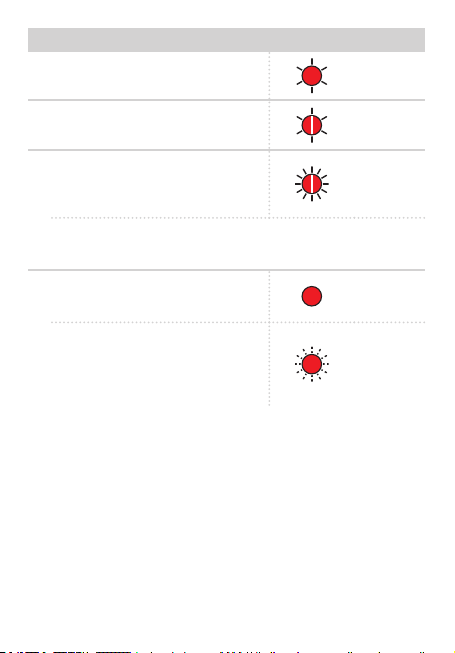

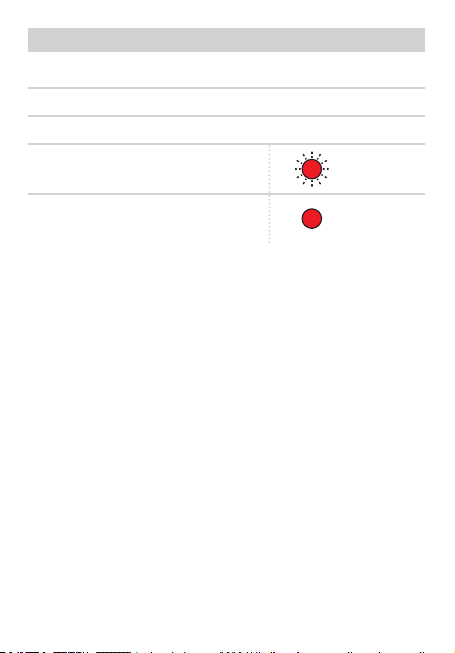

2.4 LED displays

16 Digital 525, 526 (#116465)

4

1

5

2

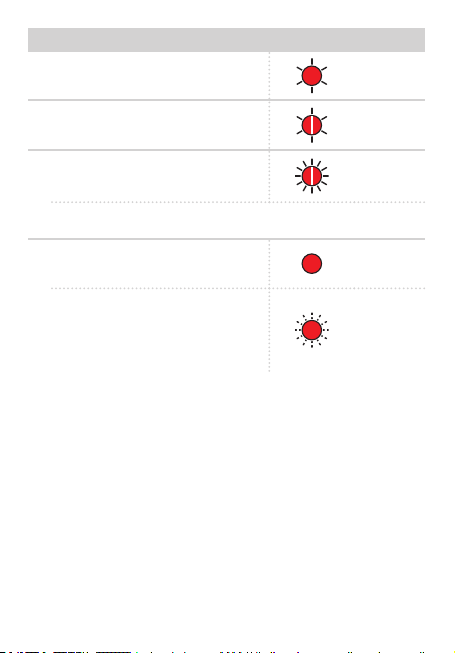

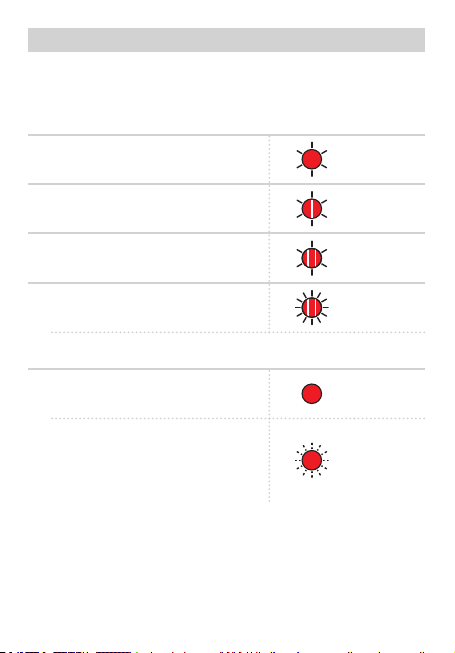

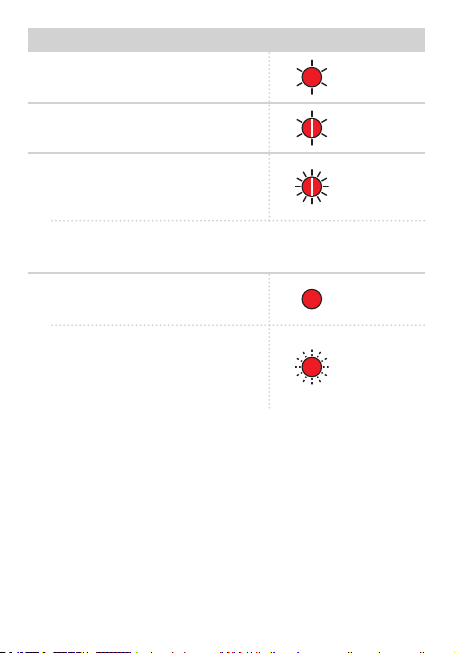

LED: Off

LED: Flicker

LED: Short ash

LED: Slow ash

LED: Slow double ash Keypad light on

3

6

3

4

LED: Slow triple ash

LED: Rapid ash

LED: Rapid double ash

LED: Rapid triple ash

5

3. Initial operation

– The master PIN is preset in the factory to „0000“ and reverts to this after a

reset.
– If the internal memory is full (3 user PINS), it will not accept any new PINS.
– If a PIN with more than 4 gures is entered, only the last 4 gures will be

taken into account.

3.1 Creating and teaching a new user PIN

1.

• Enter valid master PIN (4-digit)

2.

• Press enter button.

• Enter new user PIN (4-digit).

3.

• Press enter button.

– The new user PIN is saved.

A learning telegram is sent.

– An existing PIN will not be saved again.

A learning telegram is still sent, however.

– Programming mode is exited.

Possible errors

(PIN was not saved)

– PIN shorter than 4 gures.
– Memory full

(3 PINS already saved).

– New PIN identical to master PIN.

• Repeat the procedure.

30 s

1 x

2 s

Digital 525, 526 (#116465) 17

3.2 Copying and teaching a user PIN to a further device

To do so, both transmitters have to be within range of the opener or the
control unit. This function does not apply to universal receivers.

• Enter valid (4-digit) master PIN in
learnt device.

1.

• Press enter button.

• Enter valid (4-digit) user PIN in learnt

2.

device.

• Press enter button.

• Enter valid (4-digit) master PIN in a

3.

further learnt device.

• Press enter button.

• Enter valid (4-digit) user PIN in learnt

4.

device.

• Press enter button.

4. Operation

4.1 Activating keypad light

30 s

1 x

30 s

1 x

• Press any number button (0 - 9)

18 Digital 525, 526 (#116465)

5 s

4.2 Activating the function

• Enter valid (4-digit) user PIN.

• Press enter button.

During operation (30 s), the door can be stopped and started by pressing

– a number button (0 - 9),
– the enter button.

The operating time is reset and restarts every time a button is pressed.

Possible errors

– Wrong PIN entered.

– Wrong PIN entered 3 times in

succession.
The device is locked for 2 minutes.

Digital 525, 526 (#116465) 19

1 x

30 s

10 x

30 s

2 s

2 s

4.3 Programming the light button

The light button sends a command without previously entering a PIN.
This makes it possible to control an external light that is connected to a
universal receiver, an opener function or an opener.

1.

• Enter valid (4-digit) master PIN.

2.

• Press enter button.

30 s

3. • Press light switch.

4.4 Activating the light function

• Press light switch.

20 Digital 525, 526 (#116465)

1 x

1 x

4.5 Creating temporary PIN (usable 3 times)

The temporary PIN activates the same function as the valid user PIN that
you are required to enter to create it.
It can be used 3 times and is then automatically deleted. If a temporary

PIN is created without rst deleting an existing one, the existing one will

be overwritten.

• Enter valid (4-digit) master PIN.

1.

• Press enter button.

30 s

2. • Press enter button.

3. • Press enter button.

• Enter valid (4-digit) user PIN.

4.

• Press enter button.

Possible errors

If an unknown PIN is entered, programming mode is exited immediately.

• Enter desired temporary (4-digit) PIN.

5.

• Press enter button.

Possible errors

(PIN was not saved)

– Invalid PIN.

• Repeat the procedure.

Digital 525, 526 (#116465) 21

30 s

30 s

30 s

2 s

2 s

4.6 Changing master PIN or user PIN.

• Enter valid (4-digit) master PIN.

1.

• Press enter button.

30 s

2. • Press enter button.

• Enter master PIN or

3.

user PIN to be changed.

• Press enter button.

Possible errors

If an unknown PIN is entered, programming mode is exited immediately.

• Enter new user PIN (4-digit).

4.

• Press enter button.

Possible errors

(PIN was not saved)

– Invalid PIN.

Repeat the procedure.

22 Digital 525, 526 (#116465)

30 s

30 s

2 s

2 s

4.7 Reset

– All PINS including the light button will be deleted and new radio codes

generated.

– The master PIN will be reset to the factory default setting.

1. • Take device off the wall.

2. • Take one of the batteries out.

• Keep the enter button pressed while

3.

you re-insert the battery.

4. • Let go of the enter button.

Digital 525, 526 (#116465) 23

2 s

4.8 Changing the battery

Digital 525

Do not dispose of old
equipment or batteries
with the normal household
waste!

Digital 526

24 Digital 525, 526 (#116465)

5. Technical data

AAA, 1,5V

°C -20

°C +60

IP54

Digital 525, 526 (#116465) 25

F Instructions de service

AVERTISSEMENT !

Risque de blessure par un mouvement incontrôlé de la porte !

RÉFÉRENCE

1. Au sujet de ce produit

– Notice originale.
– Fait partie intégrante du produit.
– A lire et à conserver obligatoirement.
– Tous droits d’auteur réservés.
– Toute reproduction, même partielle, est interdite sans notre autorisation.
– Sous réserve de modications servant au progrès technique.
– Les illustrations ne correspondent pas exactement aux dimensions.

Conformité

Le produit répond aux principales exigences de la directive R&TTE 1999/5/CE.
Pour une utilisation en : UE/CH/FL/IS/N

Vous pouvez consulter la déclaration de conformité à l’adresse internet suivante :
www.marantec.com

• Actionnez la commande ou l’émetteur portable seulement si aucune
personne ou aucun objet ne se trouve dans la zone de débattement de
la porte.

• Veillez à ce que les enfants ou les personnes non autorisées ne puissent
pas utiliser la commande ou l’émetteur portable.

• Veuillez-vous assurer que l’émetteur portable ne puisse pas être actionné
par inadvertance (par ex. dans la poche d’un pantalon).

La documentation de l’opérateur ou du récepteur doit être observée.

26 Digital 525, 526 (#116465)

2. Présentation du produit

2.1 Contenu de la livraison

Digital 525

2.2 Montage

Digital 525

Digital 526

Digital 526

Digital 525, 526 (#116465) 27

2.3 Aperçu

Digital 525 Digital 526

1
2

Légende

1 Afchages LED

2 Bouton éclairage
3 Boutons à chiffres
4 Touche Entrée
5 Couvercle du compartiment à pile
6 Cache

2.4 Afchages LED

28 Digital 525, 526 (#116465)

4

LED éteinte

La LED vacille

La LED clignote

brièvement

La LED clignote
lentement

La LED clignote lente­ment deux fois

1

5

2

3

6

3

4

La LED clignote
lentement trois fois

La LED clignote
rapidement

La LED clignote
rapidement deux fois

La LED clignote
rapidement trois fois

L’éclairage du clavier
est activé

5

3. Mise en service

– Le code PIN maître est « 0000 » en réglage usine et après une réinitialisation.
– Si la mémoire est pleine (3 codes PIN utilisateur), aucun nouveau code PIN ne

peut être accepté.

– Si un code PIN est saisi avec plus de 4 chiffres, seuls les derniers 4 chiffres

sont pris en compte.

3.1 Créer et programmer un nouveau code PIN utilisateur

1.

• Saisir un code PIN maître valide

2.

(4chiffres)

• Conrmer avec la touche Entrée.

• Saisir un nouveau code PIN utilisateur
(4 chiffres).

3.

• Conrmer avec la touche Entrée.

– Le nouveau code PIN utilisateur est sauvegardé.

Un télégramme d’apprentissage est envoyé.

– Un code PIN déjà existant n’est pas enregistré une seconde fois.

Un télégramme d’apprentissage est malgré tout envoyé.

– Le mode de programmation est terminé.

Erreurs possibles

(le code PIN n’a pas été sauvegardé)

– Le code PIN contient moins de 4

chiffres.

– Mémoire pleine

(3 codes PIN déjà sauvegardés).

– Nouveau code PIN identique au code

PIN maître.

• Exécuter de nouveau les étapes.

30 s

1 x

2 s

Digital 525, 526 (#116465) 29

3.2 Copier et apprendre le code PIN utilisateur sur un autre appareil

Les deux émetteurs doivent se trouver à portée de l’opérateur ou de la
commande. Impossible avec les récepteurs universels.

• Saisir un code PIN maître valide sur
l’appareil programmé (4 chiffres).

1.

• Conrmer avec la touche Entrée.

• Saisir un code PIN utilisateur valide

2.

sur l’appareil programmé (4 chiffres).

• Conrmer avec la touche Entrée.

• Saisir un code PIN maître valide sur

3.

l’autre appareil (4 chiffres).

• Conrmer avec la touche Entrée.

• Saisir un nouveau code PIN utilisateur

4.

sur l’appareil programmé (4 chiffres).

• Conrmer avec la touche Entrée.

30 s

1 x

30 s

1 x

4. Utilisation

4.1 Activer l’éclairage des touches

• Appuyer sur l’un des chiffres (0-9)

30 Digital 525, 526 (#116465)

5 s

4.2 Déclencher une fonction

• Saisir un code PIN utilisateur valide
(4 chiffres).

• Conrmer avec la touche Entrée.

Il est possible d’arrêter et de démarrer la porte pendant la durée de
service (30 s) en appuyant

– sur l’un des chiffres (0-9),

– sur la touche Entrée.
La durée de service est réinitialisée à chaque fois que vous appuyez sur
une touche et elle repart à zéro.

Erreurs possibles

– Un code PIN erroné a été saisi.

– Un code PIN erroné a été saisi 3 fois

de suite.
L’appareil est bloqué pour 2 minutes.

Digital 525, 526 (#116465) 31

1 x

30 s

10 x

30 s

2 s

2 s

4.3 Programmer le bouton d’éclairage

Le bouton d’éclairage émet un ordre sans saisie préalable du code PIN.
Il est ainsi possible de commander un éclairage externe raccordé à un
récepteur universel, une fonctionnalité de l’opérateur ou l’opérateur.

1.

• Saisir un code PIN maître valide

2.

(4chiffres).

• Conrmer avec la touche Entrée.

30 s

3. • Actionner le bouton d’éclairage.

4.4 Déclencher la fonction d’éclairage

• Actionner le bouton d’éclairage.

32 Digital 525, 526 (#116465)

1 x

1 x

4.5 Créer un code PIN temporaire (utilisable 3 fois)

Le code PIN temporaire déclenche la même fonction que le code PIN
utilisateur valide à indiquer pour la création du code PIN temporaire.
Il est utilisable 3 fois et sera ensuite supprimé automatiquement. Si un
code PIN temporaire est créé alors qu’un précédent n’est pas encore
supprimé, ce dernier sera écrasé.

• Saisir un code PIN maître valide

(4chiffres).

1.

• Conrmer avec la touche Entrée.

30 s

2. • Conrmer avec la touche Entrée.

3. • Conrmer avec la touche Entrée.

• Saisir un code PIN utilisateur valide

4.

(4 chiffres).

• Conrmer avec la touche Entrée.

Erreurs possibles

Lors de la saisie d’un code PIN inconnu, le mode de programmation
s’arrête immédiatement.

• Saisir le code PIN temporaire souhaité

5.

(4 chiffres).

• Conrmer avec la touche Entrée.

Erreurs possibles

(le code PIN n’a pas été sauvegardé)

– PIN incorrect.

• Exécuter de nouveau les étapes.

Digital 525, 526 (#116465) 33

30 s

30 s

30 s

2 s

2 s

4.6 Modier le code PIN maître ou le code PIN utilisateur

• Saisir un code PIN maître valide

(4chiffres).

1.

• Conrmer avec la touche Entrée.

30 s

2. • Conrmer avec la touche Entrée.

• Indiquer le code PIN master ou le

3.

code PIN utilisateur à modier.

• Conrmer avec la touche Entrée.

Erreurs possibles

Lors de la saisie d’un code PIN inconnu, le mode de programmation
s’arrête immédiatement.

• Saisir le nouveau code PIN souhaité

4.

(4 chiffres).

• Conrmer avec la touche Entrée.

Erreurs possibles

(le code PIN n’a pas été sauvegardé)

– PIN incorrect.

Exécuter de nouveau les étapes.

34 Digital 525, 526 (#116465)

30 s

30 s

2 s

2 s

4.7 Réinitialisation

– Tous les codes PIN y compris le bouton d’éclairage sont supprimés et

de nouveaux codes radios sont générés.

– Le code PIN maître revient aux réglages usine.

1. • Démonter l’appareil du mur.

2. • Retirer une pile.

• Remettre la pile en appuyant sur la

3.

touche Entrée.

4. • Relâcher la touche Entrée.

Digital 525, 526 (#116465) 35

2 s

4.8 Remplacer les piles

Digital 525

Les appareils usagés et les
batteries ne doivent pas
être jetés avec les déchets

domestiques!

Digital 526

36 Digital 525, 526 (#116465)

5. Caractéristiques techniques

°C -20

°C +60

AAA, 1,5V

IP54

Digital 525, 526 (#116465) 37

E Instrucciones de uso

¡ADVERTENCIA!

¡Riesgo de lesiones por accionamiento incontrolado de la puerta!

1. Información sobre este producto

– Instrucciones originales.
– Parte del producto.
– Es estrictamente necesario leerlas y conservarlas.
– Protegidas por derechos de autor.
– La reimpresión - incluso en extracto - sólo se permite con nuestra

autorización.

– Se reserva el derecho de realizar modicaciones que sirvan para el progreso

técnico.

– Las representaciones no se reejan a escala.

Conformidad

Este producto cumple con los requisitos básicos de la directiva R&TTE 1999/5/CE.
Para uso en: UE/CH/FL/IS/N

La declaración de conformidad puede consultarse en el sitio web siguiente:
www.marantec.com

• El mando o el emisor manual sólo deben accionarse si no hay ninguna
persona ni ningún objeto en la zona de movimientos de la puerta.

• Asegúrese de que el mando y el emisor manual no puedan utilizarse por
niños o por personas no autorizadas.

• Asegúrese de que el emisor manual no se accione involuntariamente

(p.ej. en el bolsillo del pantalón).

REFERENCIA

Se ha de respetar la documentación del accionamiento o del receptor.

38 Digital 525, 526 (#116465)

2. Sinopsis del producto

2.1 Volumen de suministro

Digital 525

2.2 Montaje

Digital 525

Digital 526

Digital 526

Digital 525, 526 (#116465) 39

2.3 Vista general

Digital 525 Digital 526

1
2

Leyenda

1 Indicadores LED
2 Tecla de iluminación
3 Teclas numéricas
4 Tecla de introducción
5 Tapa de compartimento de pila
6 Cubierta

2.4 Indicadores LED

40 Digital 525, 526 (#116465)

4

El LED está apagado

El LED centellea

El LED emite un ash

El LED parpadea
lentamente

El LED parpadea dos
veces lentamente

1

5

2

3

6

3

4

El LED parpadea tres
veces lentamente

El LED parpadea
rápidamente

El LED parpadea dos
veces rápidamente

El LED parpadea tres
veces rápidamente

La iluminación del
teclado se enciende

5

3. Puesta en servicio

– El PIN Master es „0000“ por defecto y tras un reset.
– Si la memoria está llena (3 PINES de usuario), no se acepta ningún nuevo PIN.
– Si se introduce un PIN con más de 4 dígitos, sólo se tienen en cuenta los

4últimos dígitos.

3.1 Crear y parametrizar nuevo PIN de usuario

1.

• Introducir PIN Master válido

2.

(4dígitos)

• Accionar tecla de introducción.

• Introducir nuevo PIN de usuario

3.

(4dígitos).

• Accionar tecla de introducción.
– El nuevo PIN de usuario se guarda.

Se envía un telegrama de parametrización.

– Un PIN existente no vuelve a guardarse.

A pesar de ello se envía un telegrama de parametrización.

– El modo de programación naliza.

Posibles errores

(el PIN no se ha guardado)

– El PIN tiene menos de 4 dígitos.
– Memoria llena

(ya se han guardado 3 PINES).

– El nuevo PIN es idéntico al PIN

Master.

• Ejecutar los pasos de nuevo.

30 s

1 x

2 s

Digital 525, 526 (#116465) 41

3.2 Copia y parametrización de nuevo PIN de usuario en otro aparato

Los dos emisores han de encontrarse dentro del alcance del
accionamiento o del mando. No es posible en caso de receptores
universales.

• Introducir PIN Master válido en el

aparato parametrizado (4 dígitos).

1.

• Accionar tecla de introducción.

• Introducir PIN de usuario válido en el

2.

aparato parametrizado (4 dígitos).

• Accionar tecla de introducción.

• Introducir PIN Master válido en otro

3.

aparato (4 dígitos).

• Accionar tecla de introducción.

• Introducir nuevo PIN de usuario en el

4.

aparato parametrizado (4 dígitos).

• Accionar tecla de introducción.

30 s

1 x

30 s

1 x

4. Manejo

4.1 Activación de iluminación del teclado

• Accionar cualquier tecla numérica

(0 – 9)

5 s

42 Digital 525, 526 (#116465)

4.2 Activar función

• Introducir PIN de usuario válido

(4dígitos).

• Accionar tecla de introducción.

Durante el tiempo de funcionamiento (30 s), la puerta puede pararse y
arrancarse accionando:

– una tecla numérica (0 – 9),
– la tecla de introducción.

El tiempo de funcionamiento se resetea y reinicia presionando la tecla.

Posibles errores

– PIN erróneo introducido.

– PIN erróneo introducido 3 x

sucesivamente.
El aparato está bloqueado durante
2 minutos.

Digital 525, 526 (#116465) 43

1 x

30 s

10 x

30 s

2 s

2 s

4.3 Parametrización de tecla de iluminación

La tecla de iluminación envía una orden sin introducción previa de
PIN. Así puede manipularse una iluminación externa, una función de
accionamiento o un accionamiento conectado a un receptor universal.

1.

• Introducir PIN Master válido (4 dígitos).

2.

• Accionar tecla de introducción.

30 s

3. • Accionar tecla de iluminación

4.4 Activación de función de iluminación

• Accionar tecla de iluminación

44 Digital 525, 526 (#116465)

1 x

1 x

4.5 Creación de PIN temporal (utilizable 3 x)

El PIN temporal activa la misma función que el PIN de usuario válido que
ha de introducirse durante la creación.
El mismo puede utilizarse 3 x y se borra después automáticamente. Si se
crea un PIN temporal sin haber borrado un PIN anterior, este último se
sobrescribe.

• Introducir PIN Master válido (4 dígitos).

1.

• Accionar tecla de introducción.

30 s

2. • Accionar tecla de introducción.

3. • Accionar tecla de introducción.

• Introducir PIN de usuario válido

4.

(4dígitos).

• Accionar tecla de introducción.

Posibles errores

Si se introduce un PIN desconocido, el modo de programación concluye
de inmediato.

• Introducir el PIN temporal deseado

5.

(4 dígitos).

• Accionar tecla de introducción.

Posibles errores

(el PIN no se ha guardado)

– PIN no válido.

• Ejecutar los pasos de nuevo.

Digital 525, 526 (#116465) 45

30 s

30 s

30 s

2 s

2 s

4.6 Modicación del PIN Master o del PIN de usuario

• Introducir PIN Master válido (4 dígitos).

1.

• Accionar tecla de introducción.

30 s

2. • Accionar tecla de introducción.

• Introducir el PIN Master o

el PIN de usuario que deba

3.

modicarse.

• Accionar tecla de introducción.

Posibles errores

Si se introduce un PIN desconocido, el modo de programación concluye
de inmediato.

• Introducir el nuevo PIN deseado

4.

(4dígitos).

• Accionar tecla de introducción.

Posibles errores

(el PIN no se ha guardado)

– PIN no válido.

Ejecutar los pasos de nuevo.

46 Digital 525, 526 (#116465)

30 s

30 s

2 s

2 s

4.7 Reset

– Se borran todos los PINES, incl. la desactivación de la tecla de ilumina-

ción, y se generan nuevos códigos de radio.

– El PIN Master se resetea al valor por defecto.

1. • Desmontar el aparato de la pared.

2. • Extraer la pila.

• Colocar la pila de nuevo con la tecla

3.

de introducción presionada.

4. • Soltar la tecla de introducción.

Digital 525, 526 (#116465) 47

2 s

4.8 Cambio de pila

Digital 525

¡Los aparatos usados y las
pilas no deben tirarse a la
basura doméstica!

Digital 526

48 Digital 525, 526 (#116465)

5. Datos técnicos

AAA, 1,5V

°C -20

°C +60

IP54

Digital 525, 526 (#116465) 49

I Istruzioni per l‘uso

ATTENZIONE!

Pericolo di lesioni in seguito ad uno spostamento incontrollato del

RIMANDO

1. Su questo prodotto

– Istruzioni originali.
– Parte del prodotto.
– Leggere e conservare obbligatoriamente.
– Diritti d‘autore riservati.
– Ristampa, anche parziale, possibile solo previa nostra autorizzazione.
– Modiche dovute al progresso tecnico riservate.
– Le dimensioni nelle gure potrebbero non essere fedeli.

Conformità

Il prodotto è conforme ai requisiti di base della direttiva R&TTE 1999/5/CE.

Per l‘uso in: UE/CH/FL/IS/N

La dichiarazione di conformità è disponibile alla seguente pagina Internet:

www.marantec.com

cancello!

• Azionare il comando o il trasmettitore solo se nell‘area di spostamento del
cancello non sono presenti persone o oggetti.

• Accertarsi che il comando e il trasmettitore non vengano utilizzati da
bambini o da persone non autorizzate.

• Accertarsi che il trasmettitore non venga azionato involontariamente

(ades. nella tasca dei pantaloni).

Rispettare la documentazione dell‘automazione o del ricevitore.

50 Digital 525, 526 (#116465)

2. Panoramica del prodotto

2.1 Dotazione

Digital 525

2.2 Montaggio

Digital 525

Digital 526

Digital 526

Digital 525, 526 (#116465) 51

2.3 Panoramica

Digital 525 Digital 526

1
2

Legenda

1 Indicatori LED
2 Tasto luce
3 Tasti numerici
4 Tasto d‘immissione
5 Coperchio vano batterie
6 Copertura

2.4 Indicatori LED

52 Digital 525, 526 (#116465)

4

LED spento

LED oco

LED lampeggia
brevemente

LED lampeggia
lentamente

LED lampeggia due volte
e lentamente

1

5

2

3

6

3

4

LED lampeggia tre volte
e lentamente

LED lampeggia
velocemente

LED lampeggia due volte
e rapidamente

LED lampeggia tre volte
e rapidamente

Illuminazione tastiera
accesa

5

3. Messa in funzione

– Il PIN master è impostato dalla fabbrica e dopo un reset a „0000“.
– Se la memoria è piena (3 PIN utenti), non è possibile accettare altri PIN.
– Se si inserisce un PIN con più di 4 cifre, saranno considerate solo le ultime

4 cifre.

3.1 Creare e registrare un nuovo PIN utente

1.

• Inserire un PIN master valido (4 cifre)

2.

• Premere il tasto invio.

• Inserire un nuovo PIN utente (4 cifre).

3.

• Premere il tasto invio.

– Il nuovo PIN utente viene salvato.

Viene inviato un telegramma di riconoscimento.

– Un PIN già esistente non viene salvato ulteriormente.

Tuttavia viene inviato ugualmente un telegramma di riconoscimento.

– La modalità di programmazione viene terminata.

Possibili errori

(Il PIN non è stato salvato)

– PIN più breve di 4 cifre.
– Memoria piena

(3 PIN già salvati).

– Nuovo PIN identico al PIN master.

• Eseguire nuovamente i passaggi.

30 s

1 x

2 s

Digital 525, 526 (#116465) 53

3.2 Copiare e registrare il nuovo PIN su un altro apparecchio

Entrambi i trasmettitori devono trovarsi nella portata dell‘automazione o
del comando. Impossibile in caso di ricevitori universali.

• Inserire il PIN master valido
nell‘apparecchio registrato (4 cifre).

1.

• Premere il tasto invio.

• Inserire il PIN utente valido

2.

nell‘apparecchio registrato (4 cifre).

• Premere il tasto invio.

• Inserire il PIN master valido nell‘altro

3.

apparecchio (4 cifre).

• Premere il tasto invio.

• Inserire il nuovo PIN utente

4.

nell‘apparecchio registrato (4 cifre).

• Premere il tasto invio.

4. Funzionamento

4.1 Attivare l‘illuminazione della tastiera

• Premere qualsiasi tasto numerico
(0 - 9)

30 s

1 x

30 s

1 x

5 s

54 Digital 525, 526 (#116465)

4.2 Attivare funzione

• Inserire un PIN utente valido (4 cifre).

• Premere il tasto invio.

Durante il tempo di funzionamento (30 s) è possibile fermare il cancello e

avviarlo premendo

– un tasto numerico (0 - 9),

– il tasto invio.
Il tempo di funzionamento viene ripristinato e riparte ad ogni pressione
di tasto.

Possibili errori

– PIN errato inserito.

– 3 x in sequenza PIN errato inserito.

L‘apparecchio sarà bloccato per

2minuti.

Digital 525, 526 (#116465) 55

1 x

30 s

10 x

30 s

2 s

2 s

4.3 Registrare il tasto luce

Il tasto luceinvia un comando senza precedente inserimento PIN. In questo

modo è possibile azionare una funzione di automazione o un‘automazione

da un‘illuminazione esterna collegata ad un ricevitore universale.

1.

• Inserire un PIN master valido (4 cifre).

2.

• Premere il tasto invio.

30 s

3. • Premere il tasto luce.

4.4 Attivare la funzione luminosa

• Premere il tasto luce.

56 Digital 525, 526 (#116465)

1 x

1 x

4.5 Creare PIN temporanei (utilizzabile 3 x)

Il PIN temporaneo attiva la stessa funzione del PIN utente valido inserito
in fase di creazione.
Può essere utilizzato 3 volte e, successivamente, viene cancellato
automaticamente. Se si crea un PIN temporaneo, durante una sessione

precedente, e questo non è stato ancora cancellato, il PIN sarà

sovrascritto.

• Inserire un PIN master valido (4 cifre).

1.

• Premere il tasto invio.

30 s

2. • Premere il tasto invio.

3. • Premere il tasto invio.

• Inserire un PIN utente valido (4 cifre).

4.

• Premere il tasto invio.

Possibili errori

In caso di inserimento di un PIN sconosciuto, la modalità di
programmazione viene terminata immediatamente.

• Inserire un PIN temporaneo a scelta

5.

(4 cifre).

• Premere il tasto invio.

Possibili errori

(Il PIN non è stato salvato)

– PIN non valido.

• Eseguire nuovamente i passaggi.

Digital 525, 526 (#116465) 57

30 s

30 s

30 s

2 s

2 s

4.6 Modicare PIN master o PIN utente

• Inserire un PIN master valido (4 cifre).

1.

• Premere il tasto invio.

30 s

2. • Premere il tasto invio.

• Inserire il PIN master da modicare o

3.

il PIN utente.

• Premere il tasto invio.

Possibili errori

In caso di inserimento di un PIN sconosciuto, la modalità di
programmazione viene terminata immediatamente.

• Inserire un nuovo PIN a scelta

4.

(4cifre).

• Premere il tasto invio.

Possibili errori

(Il PIN non è stato salvato)

– PIN non valido.

Eseguire nuovamente i passaggi.

58 Digital 525, 526 (#116465)

30 s

30 s

2 s

2 s

4.7 Reset

– Tutti i PIN e il tasto luce vengono cancellati e viene generato un nuovo

codice radio.

– Il PIN master viene ripristinato alle impostazioni di fabbrica.

1. • Smontare l‘apparecchio dalla parete.

2. • Rimuovere una batteria.

• Reinstallare la batteria tenendo il

3.

tasto invio premuto.

4. • Rilasciare il tasto invio.

Digital 525, 526 (#116465) 59

2 s

4.8 Cambio batteria

Digital 525

Gli apparecchi usati e le
batterie non devono essere

smaltiti tra i riuti

domestici!

Digital 526

60 Digital 525, 526 (#116465)

5. Speciche tecniche

AAA, 1,5V

°C -20

°C +60

IP54

Digital 525, 526 (#116465) 61

NL Gebruiksaanwijzing

WAARSCHUWING!

Kans op letsel door ongecontroleerde deurbediening!

VOORZICHTIG!

1. Informatie bij dit product

– Originele gebruikershandleiding
– Onderdeel van het product.
– Moet absoluut worden gelezen en bewaard.
– Auteursrechtelijk beschermd.
– Herdruk, ook gedeeltelijk, alleen met onze toestemming.
– Onder voorbehoud van wijzigingen in het belang van de technische

vooruitgang.

– De afbeeldingen zijn niet op schaal.

Conformiteit

Het product voldoet aan de essentiële eisen van de R & TTE-richtlijn 1999/5/EG.
Voor gebruik in: EU/CH/FL/IS/N

De conformiteitsverklaring is beschikbaar op de volgende website:
www.marantec.com

• Gebruik de besturing of de handzender alleen maar als er zich geen
personen of voorwerpen in het bewegingsbereik van de deur bevinden.

• Zorg ervoor dat de besturing en handzender niet door kinderen of
onbevoegden kunnen worden gebruikt.

• Zorg ervoor dat de handzender niet per ongeluk kan worden ingedrukt
(bijv. in uw zak).

De documentatie van de handzender of ontvanger moet in acht worden
genomen.

62 Digital 525, 526 (#116465)

2. Productoverzicht

2.1 Leveringspakket

Digital 525

2.2 Montage

Digital 525

Digital 526

Digital 526

Digital 525, 526 (#116465) 63

2.3 Overzicht

Digital 525 Digital 526

1
2

Legenda

1 Ledindicatoren
2 Lichttoets
3 Cijfertoetsen
4 Enter-toets
5 Deksel batterijvakje
6 Afdekking

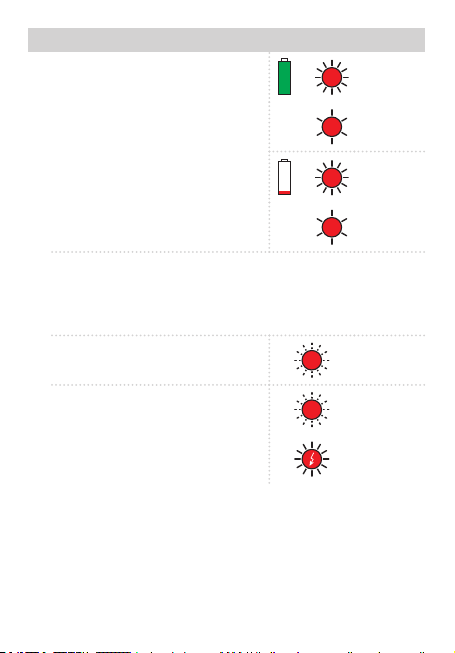

2.4 Ledindicatoren

64 Digital 525, 526 (#116465)

4

Ledje uit

Ledje ikkert

Ledje itst

Ledje knippert langzaam

Ledje knippert tweemaal
en langzaam

1

5

2

3

6

3

4

Ledje knippert driemaal
en langzaam

Ledje knippert snel

Ledje knippert tweemaal
en snel

Ledje knippert driemaal
en snel

Toetsenbordverlichting
brandt

5

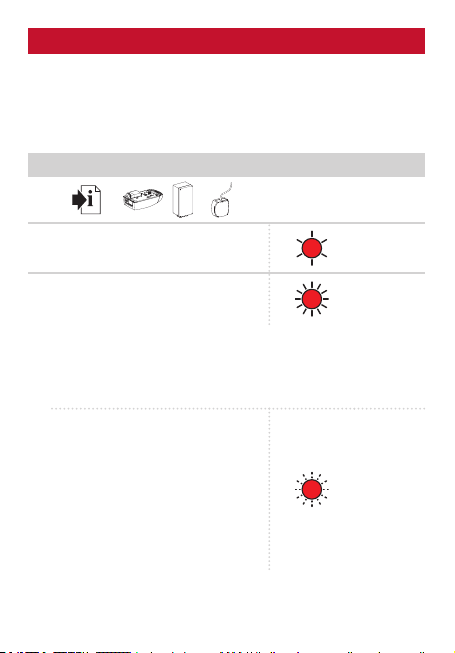

3. Inbedrijfstelling

– De master-PIN-code is in de fabrieksinstelling en na een reset „0000“.
– Is het geheugen vol (3 gebruikers-PIN-codes), dan wordt er geen nieuwe

PIN-code geaccepteerd.

– Wordt er een PIN-code met meer dan 4 cijfers ingevoerd, dan worden alleen

de laatste 4 cijfers gebruikt.

3.1 Nieuwe gebruikers-PIN aanmaken en programmeren (inleren)

1.

• Geldige PIN-code invoeren (4 cijfers)

2.

• Enter-toets indrukken.

• Nieuwe gebruikers-PIN-code invoeren

3.

(4 cijfers).

• Enter-toets indrukken.
– De nieuwe gebruikers-PIN-code wordt opgeslagen.

Er wordt een inleertelegram verzonden.

– Een bestaande PIN-code kan niet nog eens worden opgeslagen.

Er wordt desondanks een inleertelegram verzonden.

– De programmeermodus wordt geactiveerd.

Mogelijke fouten

(PIN-code werd niet opgeslagen)

– PIN-code korter dan 4 cijfers.
– Geheugen vol

(Al 3 PIN-codes opgeslagen).

– Nieuwe PIN-code identiek aan

master-PIN-code.

• Snelprogrammering opnieuw

uitvoeren.

30 s

1 x

2 s

Digital 525, 526 (#116465) 65

3.2 Gebruikers-PIN-code naar een ander apparaat kopiëren en
programmeren

De beide zenders moet zich binnen het bereik van de aandrijving of
besturing bevinden. Niet mogelijk bij universele ontvangers.

• Geldige master-PIN-code op een

geprogrammeerd apparaat invoeren

1.

(4 cijfers).

• Enter-toets indrukken.

• Geldige gebruikers-PIN op een

geprogrammeerd apparaat invoeren

2.

(4 cijfers).

• Enter-toets indrukken.

• Geldig master-PIN-code op nog een

3.

apparaat invoeren (4 cijfers).

• Enter-toets indrukken.

• Nieuwe gebruikers-PIN-code op een

geprogrammeerd apparaat invoeren

4.

(4 cijfers).

• Enter-toets indrukken.

30 s

1 x

30 s

1 x

4. Bediening

4.1 Toetsenbordverlichting activeren

• Willekeurige cijfertoets indrukken

(0 - 9)

5 s

66 Digital 525, 526 (#116465)

4.2 Functie activeren

• Geldige gebruikers-PIN-code invoeren

(4 cijfers).

• Enter-toets indrukken.

Tijdens de bedrijfstijd (30 s) kan de deur worden gestopt en gestart door
het indrukken van

– een cijfertoets (0-9)

– de Enter-toets.
De bedrijfstijd kan met elke druk op de knop worden gereset en begint
dan opnieuw.

Mogelijke fouten

– Verkeerde PIN-code ingevoerd.

– 3 x achter elkaar een verkeerde PIN-

code ingevoerd.
Het apparaat is gedurende 2 minuten
geblokkeerd.

Digital 525, 526 (#116465) 67

1 x

30 s

10 x

30 s

2 s

2 s

4.3 Lichttoets programmeren

De lichttoets verstuurt een commando zonder het vooraf invoeren van een
PIN-code. Zo kan een op de universele ontvanger aangesloten externe
verlichting, een aandrijffunctie of een aandrijving worden bediend.

1.

• Geldige master-PIN-code invoeren

2.

(4cijfers).

• Enter-toets indrukken.

30 s

3. • Op de lichttoets drukken.

4.4 Lichtfunctie activeren

• Op de lichttoets drukken.

68 Digital 525, 526 (#116465)

1 x

1 x

4.5 Een tijdelijke PIN-code aanmaken (3 x te gebruiken)

De tijdelijke PIN-code activeert dezelfde functie als de bij het aanmaken in
te voeren geldige gebruikers-PIN-code.
Hij is 3 x bruikbaar en wordt vervolgens automatisch gewist. Wordt een
tijdelijke PIN-code aangemaakt, terwijl een eerdere nog niet is gewist, dan
wordt deze overschreven.

• Geldige master-PIN-code invoeren

(4cijfers).

1.

• Enter-toets indrukken.

30 s

2. • Enter-toets indrukken.

3. • Enter-toets indrukken.

• Geldige gebruikers-PIN-code invoeren

4.

(4 cijfers).

• Enter-toets indrukken.

Mogelijke fouten

Bij invoer van een onbekende PIN-code wordt de programmeermodus
onmiddellijk beëindigd.

• Gewenste tijdelijke PIN-code invoeren

5.

(4 cijfers).

• Enter-toets indrukken.

Mogelijke fouten

(PIN-code werd niet opgeslagen)

– PIN-code ongeldig.

• Snelprogrammering opnieuw

uitvoeren.

Digital 525, 526 (#116465) 69

30 s

30 s

30 s

2 s

2 s

4.6 Master-PIN-code of gebruikers-PIN-code wijzigen

• Geldige master-PIN-code invoeren

(4cijfers).

1.

• Enter-toets indrukken.

30 s

2. • Enter-toets indrukken.

• Te wijzigen master-PIN-code of

3.

gebruikers-PIN-code invoeren.

• Enter-toets indrukken.

Mogelijke fouten

Bij invoer van een onbekende PIN-code wordt de programmeermodus
onmiddellijk beëindigd.

• Gewenste nieuwe PIN-code invoeren

4.

(4 cijfers).

• Enter-toets indrukken.

Mogelijke fouten

(PIN-code werd niet opgeslagen)

– PIN-code ongeldig.

Snelprogrammering opnieuw uitvoeren.

70 Digital 525, 526 (#116465)

30 s

30 s

2 s

2 s

4.7 RESET

– Alle PIN-codes incl. de lichttoets werden verwijderd en er worden

nieuwe radiocodes gegenereerd.

– De master-PIN-code wordt teruggezet naar de fabrieksinstelling.

1. • Het apparaat van de muur demonteren.

2. • En van de batterijen verwijderen.

• Bij ingedrukte Enter-toets de batterij

3.

weer terugplaatsen.

4. • Enter-toets loslaten.

Digital 525, 526 (#116465) 71

2 s

4.8 Batterij vervangen

Digital 525

Oude apparaten en
batterijen/accu‘s mogen
niet worden weggegooid
bij het normale
huishoudelijke afval!

Digital 526

72 Digital 525, 526 (#116465)

5. Technische gegevens

AAA, 1,5V

°C -20

°C +60

IP54

Digital 525, 526 (#116465) 73

PL Instrukcja obsługi

OSTRZEŻENIE!

Niebezpieczeństwo wypadku spowodowane niekontrolowanym

ODSYŁACZ

1. O niniejszym wyrobie

– Instrukcja oryginalna.
– Integralna część wyrobu.
– Należy koniecznie przeczytać i przechowywać.
– Chroniona prawami autorskimi.
– Dodruk, również fragmentaryczny, wyłącznie z za naszą zgodą.
– Zastrzega się prawo do wprowadzania zmian służących optymalizacjom

technicznym.

– Prezentacje graczne mogą nie być wyskalowane.

Zgodność

Produkt spełnia istotne wymagania Dyrektywy R&TTE 1999/5/WE

Do stosowania w: UE/CH/FL/IS/N

Deklaracja zgodności dostępna jest na następującej stronie internetowej:

www.marantec.com

aktywowaniem bramy!

• Prosimy aktywować sterownik lub ręczny nadajnik sterowania zdalnego
(pilot) tylko wtedy, jeśli w stree ruchu bramy nie będą znajdowały się

osoby lub przedmioty.

• Prosimy zapewnić, aby sterownik i ręczny nadajnik sterowania zdalnego

(pilot) nie znalazł się w rękach dzieci lub osób nieupoważnionych.

• Prosimy zapewnić, aby ręczny nadajnik sterowania zdalnego (pilot) nie
został przypadkowo aktywowany (np. w kieszeni spodni).

Należy przestrzegać zaleceń zawartych w dokumentacji napędu lub odbiornika.

74 Digital 525, 526 (#116465)

2. Wygląd wyrobu

2.1 Zakres dostawy

Digital 525

2.2 Montaż

Digital 525

Digital 526

Digital 526

Digital 525, 526 (#116465) 75

2.3 Widok

Digital 525 Digital 526

1
2

Legenda

1 Prezentacja diodowa

2 Włącznik światła

3 Przyciski cyfrowe
4 Przycisk wczytywania
5 Klapka kasety baterii
6 Pokrywa

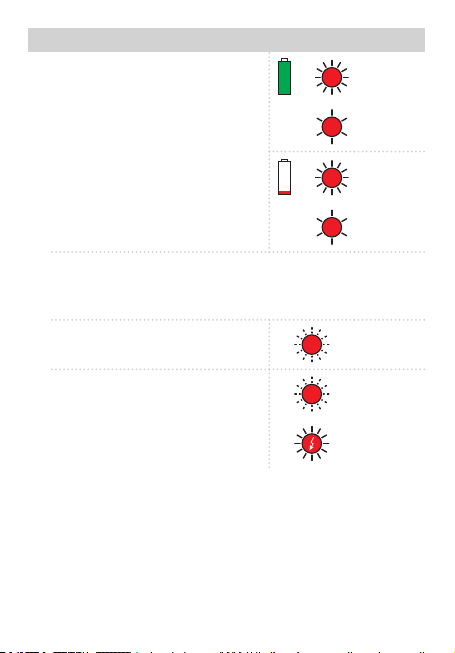

2.4 Prezentacja diodowa

76 Digital 525, 526 (#116465)

4

Dioda nie świeci się

Dioda miga nieregularnie

Dioda błyska

Dioda miga wolno

Dioda miga dwukrotnie
i wolno

1

5

2

3

6

3

4

Dioda miga trzykrotnie
i wolno

Dioda miga szybko

Dioda miga dwukrotnie
i szybko

Dioda miga trzykrotnie
i szybko

Oświetlenie klawiatury
świeci się

5

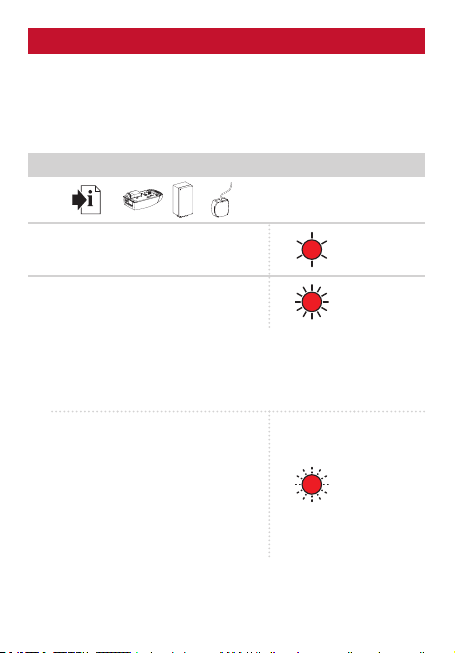

3. Rozruch

– PIN nadrzędny w ustawieniu fabrycznym i po resecie brzmi „0000“
– Po zapełnieniu się pamięci (PIN-y dla 3 użytkowników) żaden nowy PIN nie

będzie akceptowany.

– Jeśli nastąpi wczytanie PIN-u o więcej znakach niż 4, wtedy uwzględniane są

4 ostatnie znaki.

3.1 Tworzenie i uczenie nowego PIN-u użytkownika

1.

• Wczytać prawidłowy PIN nadrzędny

2.

(4-cyfrowy)

• Nacisnąć przycisk wczytywania.

• Wczytać nowy PIN użytkownika

3.

(4-cyfrowy).

• Nacisnąć przycisk wczytywania.
– Nowy PIN użytkownika zostaje zapisany.

Następuje wysłanie telegramu uczącego.

– Występujący już PIN nie zostanie następny raz zapisany.

Mimo to, nastąpi wysłanie telegramu uczącego nastąpi.

– Następuje zakończenie trybu programowania.

Możliwe błędy

(PIN nie został zapisany)

– PIN ma mniej niż 4 cyfry
– Pamięć zapełniona

(3 PIN-y już zostały zapisane).

– Nowy PIN jest identyczny, jak PIN

nadrzędny

• Ponownie wykonać stosowne kroki.

30 s

1 x

2 s

Digital 525, 526 (#116465) 77

3.2 Kopiowanie i uczenie PIN-u użytkownika na następnym urządzeniu

Oba nadajniki muszą znaleźć się w zasięgu działania napędu lub
sterownika. Niemożliwe w przypadku odbiorników uniwersalnych.

• Wczytać prawidłowy PIN nadrzędny do

uczonego urządzenia (4 cyfry).

1.

• Nacisnąć przycisk wczytywania.

• Wczytać prawidłowy PIN użytkownika

2.

do uczonego urządzenia (4 cyfry).

• Nacisnąć przycisk wczytywania.

• Wczytać prawidłowy PIN nadrzędny

3.

do następnego urządzenia (4 cyfry).

• Nacisnąć przycisk wczytywania.

• Wczytać nowy PIN użytkownika do

4.

uczonego urządzenia (4 cyfry).

• Nacisnąć przycisk wczytywania.

30 s

1 x

30 s

1 x

4. Obsługa

4.1 Aktywowanie oświetlenia klawiatury

• Nacisnąć na dowolny przycisk

cyfrowy (0 - 9)

5 s

78 Digital 525, 526 (#116465)

4.2 Wyzwalanie funkcji

• Wczytać prawidłowy PIN użytkownika

(4-cyfrowy).

• Nacisnąć przycisk wczytywania.

Podczas czasu pracy (30 sekund) można bramę zatrzymać i uruchomić
poprzez naciśnięcie

– jakiegoś dowolnego przycisku cyfrowego (0 - 9),
– oraz przycisku wczytywania.

Czas pracy za każdym naciśnięciem przycisku zostaje zresetowany i
rozpoczyna się od nowa.

Możliwe błędy

– Wczytano błędny PIN.

– 3 raz z rzędu wczytano błędny PIN.

Urządzenie zostaje zablokowane na

2 minuty.

Digital 525, 526 (#116465) 79

1 x

30 s

10 x

30 s

2 s

2 s

4.3 Uczenie włącznik światła

Włącznik światła wysyła komendę bez wcześniejszego wczytania PIN-u. W
ten sposób można obsługiwać funkcję napędu lub sam napęd za pomocą
oświetlenia zewnętrznego podłączonego do odbiornika uniwersalnego.

1.

• Wczytać prawidłowy PIN nadrzędny

2.

(4-cyfrowy)

• Nacisnąć przycisk wczytywania.

30 s

3. • Nasinąć włącznik światła.

4.4 Wyzwalanie funkcji światła

• Nasinąć włącznik światła.

80 Digital 525, 526 (#116465)

1 x

1 x

4.5 Utworzenie tymczasowego PIN (można użyć 3x)

Tymczasowy PIN wyzwala te same funkcje, co prawidłowy PIN
użytkownika wczytywany przy tworzeniu.
Można go użyć 3x, a następnie ulega on automatycznemu usunięciu. Jeśli
utworzony zostanie tymczasowy PIN, a dotychczasowy nie został usunięty,

wtedy zostanie on przez tymczasowy nadpisany.

• Wczytać prawidłowy PIN nadrzędny

(4-cyfrowy)

1.

• Nacisnąć przycisk wczytywania.

30 s

2. • Nacisnąć przycisk wczytywania.

3. • Nacisnąć przycisk wczytywania.

• Wczytać prawidłowy PIN użytkownika

4.

(4-cyfrowy).

• Nacisnąć przycisk wczytywania.

Możliwe błędy

W razie wczytywania nieznanego PIN-u następuje natychmiastowe
zakończenie trybu programowania.

• Wczytać żądany tymczasowy PIN

5.

(4cyfry).

• Nacisnąć przycisk wczytywania.

Możliwe błędy

(PIN nie został zapisany)

– PIN nieprawidłowy.

• Ponownie wykonać stosowne kroki.

Digital 525, 526 (#116465) 81

30 s

30 s

30 s

2 s

2 s

4.6 Zmian PIN-u nadrzędnego lub PIN-u użytkownika

• Wczytać prawidłowy PIN nadrzędny

(4-cyfrowy)

1.

• Nacisnąć przycisk wczytywania.

30 s

2. • Nacisnąć przycisk wczytywania.

• Wczytać PIN nadrzędny przeznaczony

do zmiany lub

3.

wczytać PIN użytkownika.

• Nacisnąć przycisk wczytywania.

Możliwe błędy

W razie wczytywania nieznanego PIN-u następuje natychmiastowe
zakończenie trybu programowania.

• Wczytać żądany tymczasowy PIN

4.

(4 cyfry).

• Nacisnąć przycisk wczytywania.

Możliwe błędy

(PIN nie został zapisany)

– PIN nieprawidłowy.

Ponownie wykonać stosowne kroki.

82 Digital 525, 526 (#116465)

30 s

30 s

2 s

2 s

4.7 Resetowanie

– Wszystkie PIN-y wraz z włącznikiem światła. zostają usunięte i

wygenerowane nowe kody komunikacji zdalnej.

– PIN nadrzędny powróci do ustawienia fabrycznego.

1. • Zdemontować urządzenie ze ściany

2. • Wyjąć baterię.

• Ponownie umieścić baterię przy

3.

wciśniętym przycisku wczytywania.

4. • Puścić przycisk wczytywania.

Digital 525, 526 (#116465) 83

2 s

4.8 Wymiana baterii

Digital 525

Starych urządzeń i baterii
nie wolno usuwać wraz ze
śmieciami domowymi!

Digital 526

84 Digital 525, 526 (#116465)

5. Dane techniczne

AAA, 1,5V

°C -20

°C +60

IP54

Digital 525, 526 (#116465) 85

N Bruksanvisning

ADVARSEL!

Fare for skade ved ukontrollert portbetjening!

HUSK

1. Om dette produktet

– Originalinstruksjon.
– Del av produktet.
– Må ubetinget leses og oppbevares.
– Opphavsrettslig beskyttet.
– Ettertrykk, også i utdrag, er kun tillatt med vår tillatelse.
– Endringer, som brukes for tekniske forbedring, med forbehold.
– Beskrivelser er ikke målestokkfortrolig.

Samsvar

Produktet oppfyller de vesentlige kravene til R&TTE-retningslinje 1999/5/EF.
For anvendelse i: EU/CH/FL/IS/N

Samsvarserklæringen kan hentes på følgende internettside:
www.marantec.com

• Bruk styringen eller håndsendere kun, når ingen personer eller gjenstander

benner seg i portens bevegelsesområde.

• Vær sikker på, at styring og håndsender ikke blir benyttet av barn eller
uvedkommende personer.

• Vær sikker på, at håndsenderen ikke blir betjent av vanvare (f.eks. i
bukselommen).

Det må tas hensyn til dokumentasjonen til driften og mottakere.

86 Digital 525, 526 (#116465)

2. Produktoversikt

2.1 Leveringsomfang

Digital 525

2.2 Montering

Digital 525

Digital 526

Digital 526

Digital 525, 526 (#116465) 87

2.3 Oversikt

Digital 525 Digital 526

1
2

Tegnforklaring

1 LED-anvisninger
2 Lystast
3 Nummertastatur
4 Inntastingstast
5 Batteriromlokk
6 Deksel

2.4 LED-anvisninger

88 Digital 525, 526 (#116465)

4

LED av

LED imrer

LED blitzer

LED blinker sakte

LED blinker to ganger og
langsomt

1

5

2

3

6

3

4

LED blinker tre ganger
og langsomt

LED blinker hurtig

LED blinker to ganger
og hurtig

LED blinker tre ganger
og hurtig

Tastaturbelysning lyser

5

3. Igangsetting

– Master-PIN-koden er „0000“ i fabrikkinnstilling og etter tilbakestilling.
– Hvis minnet er fullt (3 bruker-PIN-koder), aksepteres ingen ny PIN-kode.
– Hvis en PIN-kode angis med mer enn 4 sifre, tas det bare hensyn til de siste

4 sifrene.

3.1 Opprette og lære inn nye bruker-PIN-koder

1.

• Angi gyldig master-PIN-kode (4 sifre)

2.

• Bekreft med inntastingstast.

• Angi ny bruker-PIN-kode (4 sifre).

3.

• Bekreft med inntastingstast.

– Den nye bruker-PIN-koden lagres.

Et læretelegram sendes ut.

– En eksisterende PIN-kode lagres ikke ere ganger.

Et læretelegram sendes ut til tross for dette.

– Programmeringsmodusen avsluttes.

Mulige feil

(PIN-koden lagres ikke)

– PIN-kode kortere enn 4 sifre.
– Minnet fullt.

(3 PIN-koder allerede lagret).

– Ny PIN-kode identisk med master-

PIN.

• Utfør trinne på nytt.

30 s

1 x

2 s

Digital 525, 526 (#116465) 89

3.2 Kopiere og lære inn bruker-PIN-koden på en ytterligere enhet

Begge senderne må benne seg innenfor rekkevidden av motoren eller

styringen. Ikke mulig ved universalmottakere.

• Angi gyldig master-PIN-kode på
innlært enhet (4 sifre).

1.

• Bekreft med inntastingstast.

• Angi gyldig bruker-PIN-kode på

2.

innlært enhet (4 sifre).

• Bekreft med inntastingstast.

• Angi gyldig master-PIN-kode på neste

3.

enhet (4 sifre).

• Bekreft med inntastingstast.

• Angi ny bruker-PIN-kode på innlært

4.

enhet (4 sifre).

• Bekreft med inntastingstast.

30 s

1 x

30 s

1 x

4. Betjening

4.1 Aktivere tastaturbelysning

• Trykk på en vilkårlig tast på nummer­tastaturet (0–9)

5 s

90 Digital 525, 526 (#116465)

4.2 Utløse funksjon

• Angi gyldig bruker-PIN-kode (4 sifre).

• Bekreft med inntastingstast.

Under driftstiden (30 s) kan porten stanses og startes ved å bekrefte med

– en tast på nummertastaturet (0–9), og

– inntastingstasten.
Driftstiden tilbakestilles ved å trykke på en hvilken som helst tast, og
starter på nytt.

Mulige feil

– Feil PIN-kode angitt.

– Feil PIN-kode angitt 3 ganger etter

hverandre.
Enheten sperres i 2 minutter.

Digital 525, 526 (#116465) 91

1 x

30 s

10 x

30 s

2 s

2 s

4.3 Lære inn lystast

Lystasten sender en kommando uten forutgående PIN-inntasting. Dermed
kan en ekstern belysning, driftsfunksjon eller en motor koblet til en
universalmottaker drives.

1.

• Angi gyldig master-PIN-kode (4 sifre).

2.

• Bekreft med inntastingstast.

30 s

3. • Aktiver lystasten.

4.4 Utløse lysfunksjonen

• Aktiver lystasten.

92 Digital 525, 526 (#116465)

1 x

1 x

4.5 Opprett midlertidig PIN-kode (kan brukes 3 ganger)

Den midlertidige PIN-koden har den samme funksjonen som den ved
oppretting av en gyldig bruker-PIN.
Den kan brukes 3 ganger, og slettes deretter automatisk. Hvis en

midlertidig PIN-kode opprettes samtid som det nnes en tidligere kode

som ikke er slettet, overskrives denne.

• Angi gyldig master-PIN-kode (4 sifre).

1.

• Bekreft med inntastingstast.

30 s

2. • Bekreft med inntastingstast.

3. • Bekreft med inntastingstast.

• Angi gyldig bruker-PIN-kode (4 sifre).

4.

• Bekreft med inntastingstast.

Mulige feil

Ved inntasting av en ukjent PIN-kode avsluttes programmeringsmodusen
med én gang.

• Angi ønsket midlertidig PIN-kode

5.

(4 sifre).

• Bekreft med inntastingstast.

Mulige feil

(PIN-koden lagres ikke)

– PIN-kode ugyldig.

• Utfør trinne på nytt.

Digital 525, 526 (#116465) 93

30 s

30 s

30 s

2 s

2 s

4.6 Endre master-PIN- eller bruker-PIN-kode

• Angi gyldig master-PIN-kode (4 sifre).

1.

• Bekreft med inntastingstast.

30 s

2. • Bekreft med inntastingstast.

• Angi master-PIN eller bruker-PIN-

koden

3.

som skal endres

• Bekreft med inntastingstast.

Mulige feil

Ved inntasting av en ukjent PIN-kode avsluttes programmeringsmodusen
med én gang.

• Angi ønsket ny PIN-kode (4 sifre).

4.

• Bekreft med inntastingstast.

Mulige feil

(PIN-koden lagres ikke)

– PIN-kode ugyldig.

Utfør trinne på nytt.

94 Digital 525, 526 (#116465)

30 s

30 s

2 s

2 s

4.7 Reset

– Alle PIN-kodene, inkl. lystasten, slettes, og nye radiokoder genereres.

– Master-PIN-koden tilbakestilles til fabrikkinnstilling.

1. • Demonter enheten fra veggen.

2. • Ta ut et batteri.

• Sett i batteriet igjen med nedtrykket

3.

inntastingstast.

4. • Slipp inntastingstasten.

Digital 525, 526 (#116465) 95

2 s

4.8 Bytte batteri

Digital 525

Gamle apparater og
batterier må ikke kastes i
husholdningsavfallet!

Digital 526

96 Digital 525, 526 (#116465)

5. Tekniske data

AAA, 1,5V

°C -20

°C +60

IP54

Digital 525, 526 (#116465) 97

S Bruksanvisning

VARNING!

Skaderisk till följd av okontrollerad portrörelse!

HÄNVISNING

1. Om denna produkt

– Originalanvisning.
– Del av produkten.
– Måste läsas och sparas.
– Upphovsrättsligt skyddat.
– Kopiering, även utdrag, endast med vårt godkännande.
– Ändringar som avser den tekniska utvecklingen förbehålles.
– Bilderna är inte skalenliga.

Konformitet

Produkten uppfyller i stort sätt kraven enligt R&TTE-Direktiv 1999/5/EG.

För användning inom: EU/CH/FL/IS/N

Förklaringen om överensstämmelse kan läsas på Internet sida:

www.marantec.com

• Aktivera bara styrningen eller den handburna sändaren om inga personer

eller föremål benner sig i portens rörelseområde.

• Säkerställ att styrningen och den handburna sändaren inte används av

barn eller andra obehöriga personer.

• Säkerställ att den handburna sändaren inte aktiveras av misstag (t.ex. i

byxckan).

Dokumentationen för drift eller mottagare måste beaktas.

98 Digital 525, 526 (#116465)

2. Produktöversikt

2.1 Leveransens omfattning

Digital 525

2.2 Montering

Digital 525

Digital 526

Digital 526

Digital 525, 526 (#116465) 99

2.3 Översikt

Digital 525 Digital 526

1
2

Teckenförklaring

1 LED-indikeringar
2 Ljusknapp
3 Sifferknappar
4 Inmatningsknapp
5 Lock till batterifacket
6 Skydd

2.4 LED-indikeringar

100 Digital 525, 526 (#116465)

4

LED från

LED blinkar snabbt och
oregelbundet

LED blixtrar

LED blinkar sakta

LED blinkar dubbelt
och sakta

1

5

2

3

6

3

4

LED blinkar tre gånger
och sakta

LED blinkar snabbt

LED blinkar dubbelt och
snabbt

LED blinkar tre gånger
och snabbt

Knappbelysningen lyser

5
