Marantec Command 222 Instructions Manual

Download

Page 1

GBFNLII

Command 222

Funkcodetaster Radio Code Keypad Digicodeur radio Radiografische codeschakelaar

nriebssystem für Garagen

Anriebssystem für Garagen

Einbau- und Bedienungsanleitung Installation and operation instructions Notice de montage et d’utilisation Montage- en bedieningshandleiding

Mastercode = Seriennummer =

Master code = Serial number =

Code maître = Numéro de série =

Mastercode = Serienummer =

FULL-SERVICE

OPERATOR SYSTEMS FOR GARAGE DOORS

OPERATOR SYSTEMS

FOR SECTIONAL DOORS

OPERATOR SYSTEMS

FOR SLIDING GATES

OPERATOR SYSTEMS

FOR HINGED GATES

OPERATOR SYSTEMS

FOR ROLLER SHUTTERS

PARK BARRIER

SYSTEMS

ELECTRONIC

CONTROL UNITS

PRODUCT SERVICE

ACCESSORIES

GBFNL

Page 2

2 Anleitung für Einbau- und Bedienung, Command 222 D (#75171)

1. Symbolerklärung

0 - 9 Eingabetasten für PIN

P Programmiertaste

Taste für programmierbare Sonderfunktion

Vorsicht! Gefahr von Personenschäden!

Hier folgen wichtige Sicherheitshinweise, die zur Vermeidung von Personenschäden unbedingt beachtet werden müssen!

Achtung! Gefahr von Sachschäden!

Hier folgen wichtige Sicherheitshinweise, die zur Vermeidung von Sachschäden unbedingt beachtet werden müssen!

Hinweis / Tipp

Symbole Funkcodetaster Hinweise

Page 3

Anleitung für Einbau- und Bedienung, Command 222 D (#75171) 3

2. Inhaltsverzeichnis

1. Symbolerklärung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2. Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3. Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . 4

4. Produktübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.2 Funktionsbeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6. Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6.1 Bedienung des Funkcodestasters . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6.2 Programmierung des Funkcodetasters . . . . . . . . . . . . . . . . . . . . . . . 9

6.3 Codeübertragung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

6.4 Resetfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

7. Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

7.1 Herstellererklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

7.2 EG-Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Page 4

4 Anleitung für Einbau- und Bedienung, Command 222 D (#75171)

3. Allgemeine Sicherheitshinweise

Zielgruppe

Dieses Produkt darf nur von qualifiziertem und geschultem Fachpersonal montiert, angeschlossen und in Betrieb genommen werden! Qualifiziertes und geschultes Fachpersonal im Sinne dieser Beschreibung sind Personen

• mit Kenntnis der allgemeinen und speziellen Sicherheits- und Unfallverhütungsvorschriften,

• mit Kenntnis der einschlägigen elektrotechnischen Vorschriften,

• mit Ausbildung in Gebrauch und Pflege angemessener Sicherheitsausrüstung,

• mit ausreichender Unterweisung und Beaufsichtigung durch Elektrofachkräfte,

• mit der Fähigkeit, Gefahren zu erkennen, die durch Elektrizität verursacht werden können,

• mit Kenntnis in der Anwendung der EN 12635 (Anforderungen an Installation und Nutzung).

Gewährleistung

Für eine Gewährleistung in Bezug auf Funktion und Sicherheit müssen die Hinweise in dieser Anleitung beachtet werden. Bei Missachtung der Warnhinweise können Körperverletzungen und Sachschäden auftreten. Für Schäden, die durch Nichtbeachtung der Hinweise eintreten, haftet der Hersteller nicht.

Von der Gewährleistung ausgeschlossen sind Batterien, Sicherungen und Glühlampen.

Um Einbaufehler und Schäden zu vermeiden, ist unbedingt nach den Montageanweisungen der Einbauanleitung vorzugehen. Das Produkt darf erst nach Kenntnisnahme der zugehörigen Einbau- und Bedienungsanleitung betrieben werden.

Die Einbau- und Bedienungsanleitung ist dem Betreiber der Anlage zu übergeben und aufzubewahren. Sie beinhaltet wichtige Hinweise für Bedienung, Prüfung und Wartung.

Das Produkt wird gemäß den in der Hersteller- und Konformitätserklärung aufgeführten Richtlinien und Normen gefertigt. Das Produkt hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.

Bitte unbedingt lesen!

Page 5

Anleitung für Einbau- und Bedienung, Command 222 D (#75171) 5

3. Allgemeine Sicherheitshinweise

Bestimmungsgemäße Verwendung

Der Funkcodetaster ist zur Bedienung von bis zu 4 fernbedienbaren Geräten bestimmt.

Neben den Hinweisen in dieser Anleitung sind die allgemein gültigen Sicherheits- und Unfallvorschriften zu beachten! Es gelten unsere Verkaufs- und Lieferbedingungen.

Hinweise zum Einbau

• Montieren Sie alle Impulsgeber und Steuerungseinrichtungen (z. B. Funkcodetaster) in Sichtweite des Tores und in sicherer Entfernung zu beweglichen Teilen des Tores. Eine Mindestmontagehöhe von 1,5 Metern muss eingehalten werden.

• Nehmen Sie keine eigenmächtigen Veränderungen am Gerät vor.

Hinweise zur Inbetriebnahme

Die Betreiber der Anlage oder deren Stellvertreter müssen nach Inbetriebnahme der Anlage in die Bedienung eingewiesen werden.

• Stellen Sie sicher, dass Kinder nicht mit der Steuerung spielen können.

Hinweise zur Reinigung

Auf keinen Fall dürfen zur Reinigung eingesetzt werden: direkter Wasserstrahl, Hochdruckreiniger, Säuren oder Laugen.

• Bei Bedarf reinigen Sie den Funkcodetaster mit einem trockenen Tuch.

Bitte unbedingt lesen!

Page 6

6 Anleitung für Einbau- und Bedienung, Command 222 D (#75171)

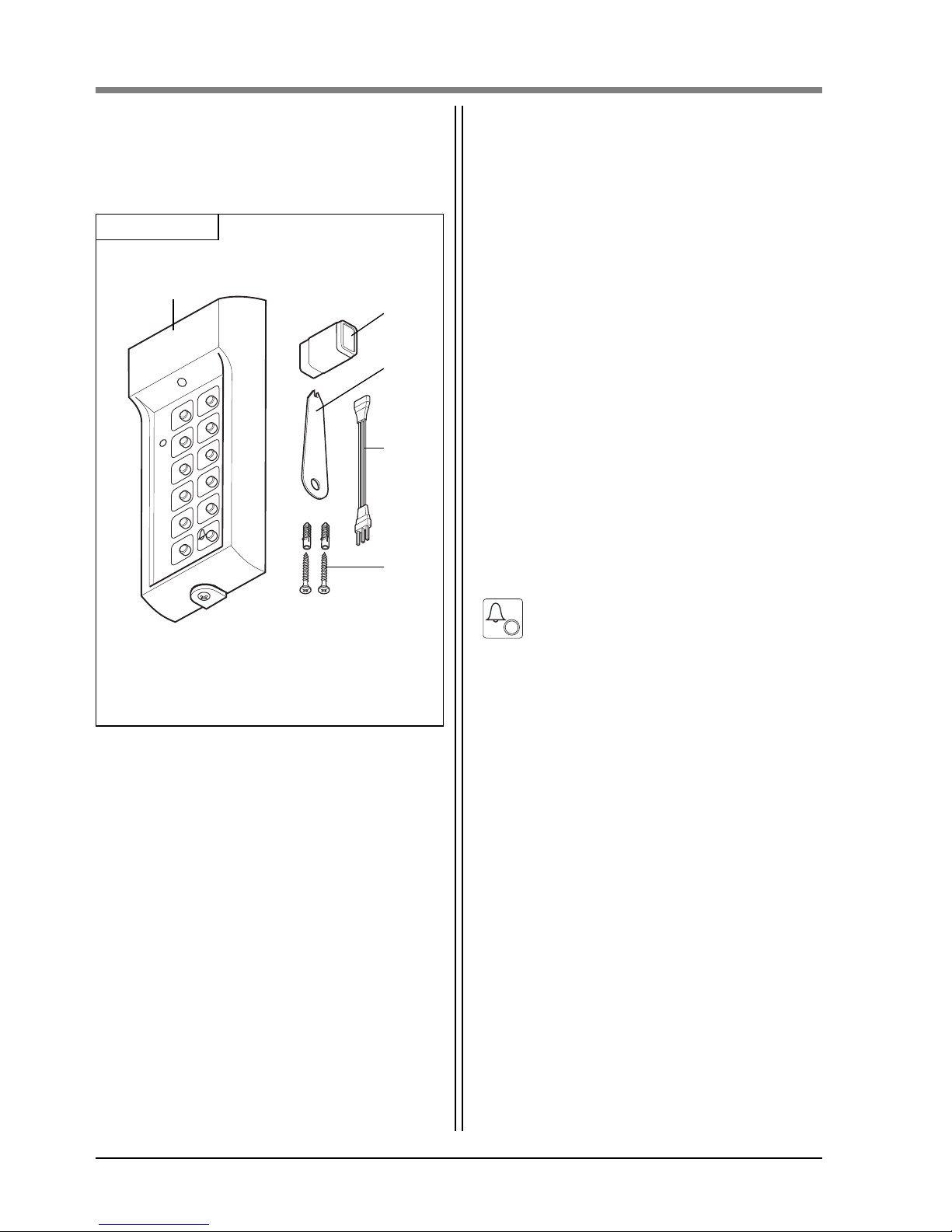

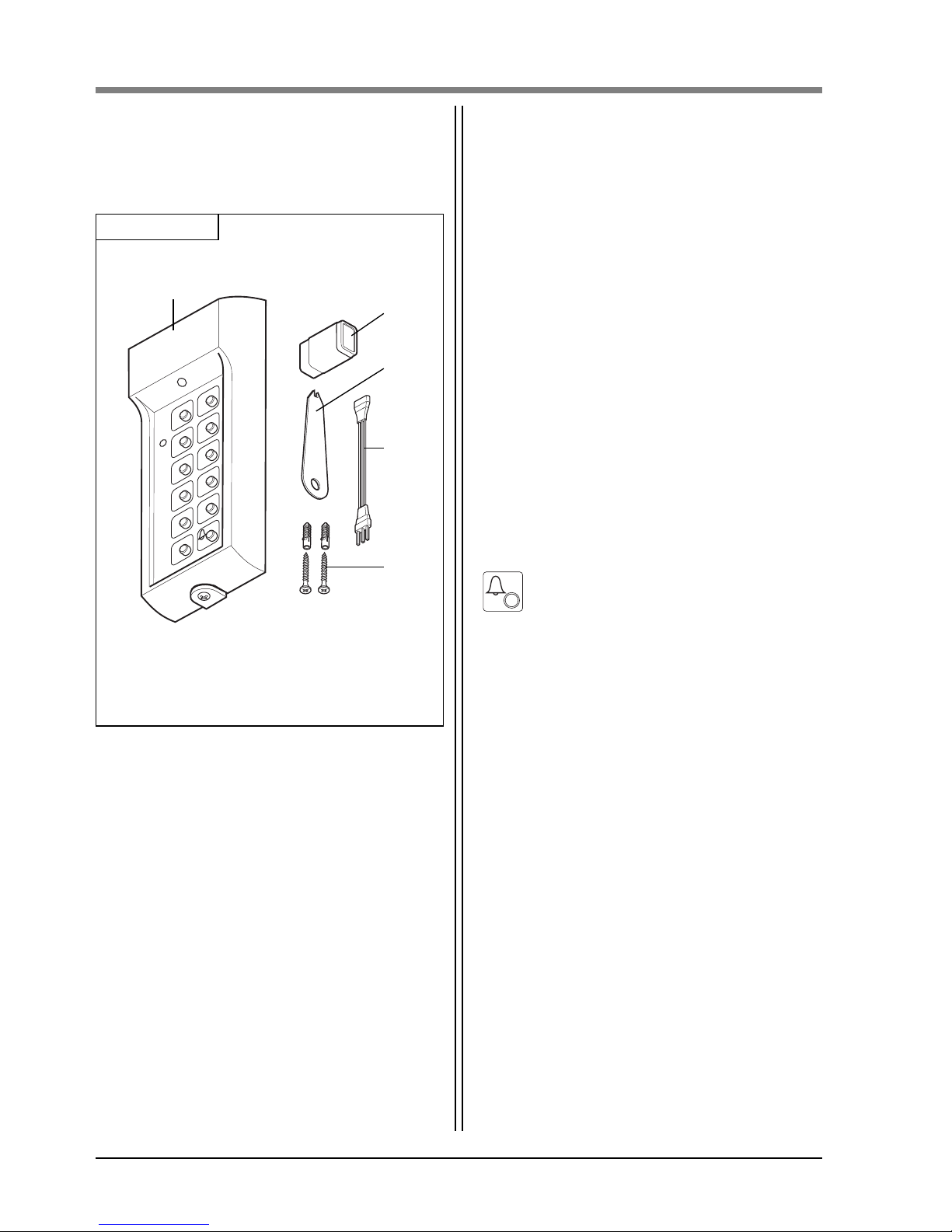

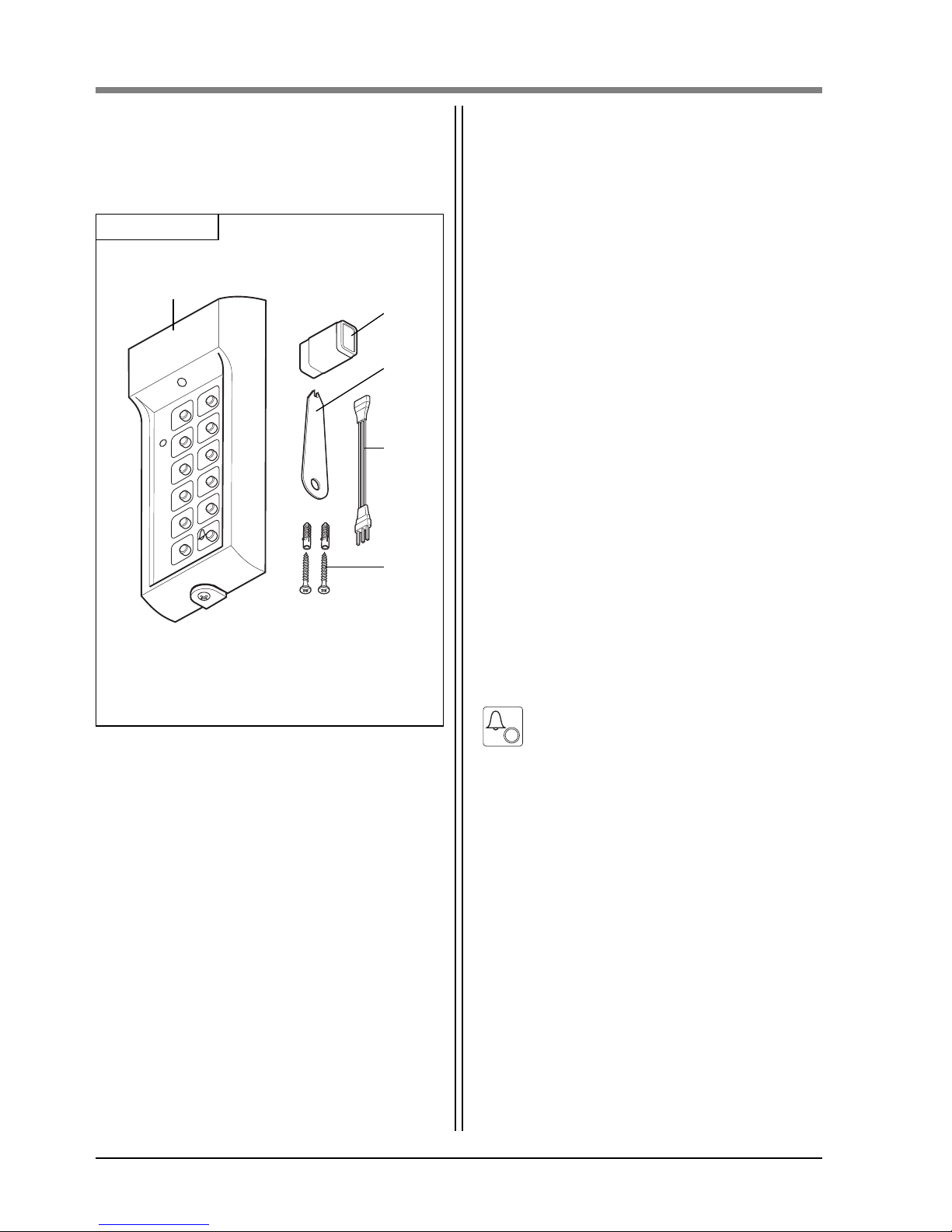

4.1 Lieferumfang

1 Funkcodetaster mit eingebautem

Wandhalter 2 9 Volt-Blockbatterie 3 Montageschlüssel 4 Programmierkabel 5 Dübelset

4.1 / 1

4.2 Funktionsbeschreibung

Der Funkcodetaster ist eine Sendeeinheit mit 4 Kanälen, die 4 verschiedene Geräte bedienen können. Durch Eingabe einer Persönlichen Identifikations-Nummer (PIN) ist der Funkcodetaster in der Lage, Garagentore zu öffnen und zu schließen. Er kann so programmiert werden, dass bis zu 3 Garagentorantriebe mit einem unterschiedlichen Code angesteuert werden. Der 4. Kanal wird zum Senden eines Funkcodes ohne PIN (z. B. das Einschalten der Beleuchtung) benutzt.

Durch das Drücken der GlockenTaste wird das Signal gesendet.

4. Produktübersicht

Page 7

Anleitung für Einbau- und Bedienung, Command 222 D (#75171) 7

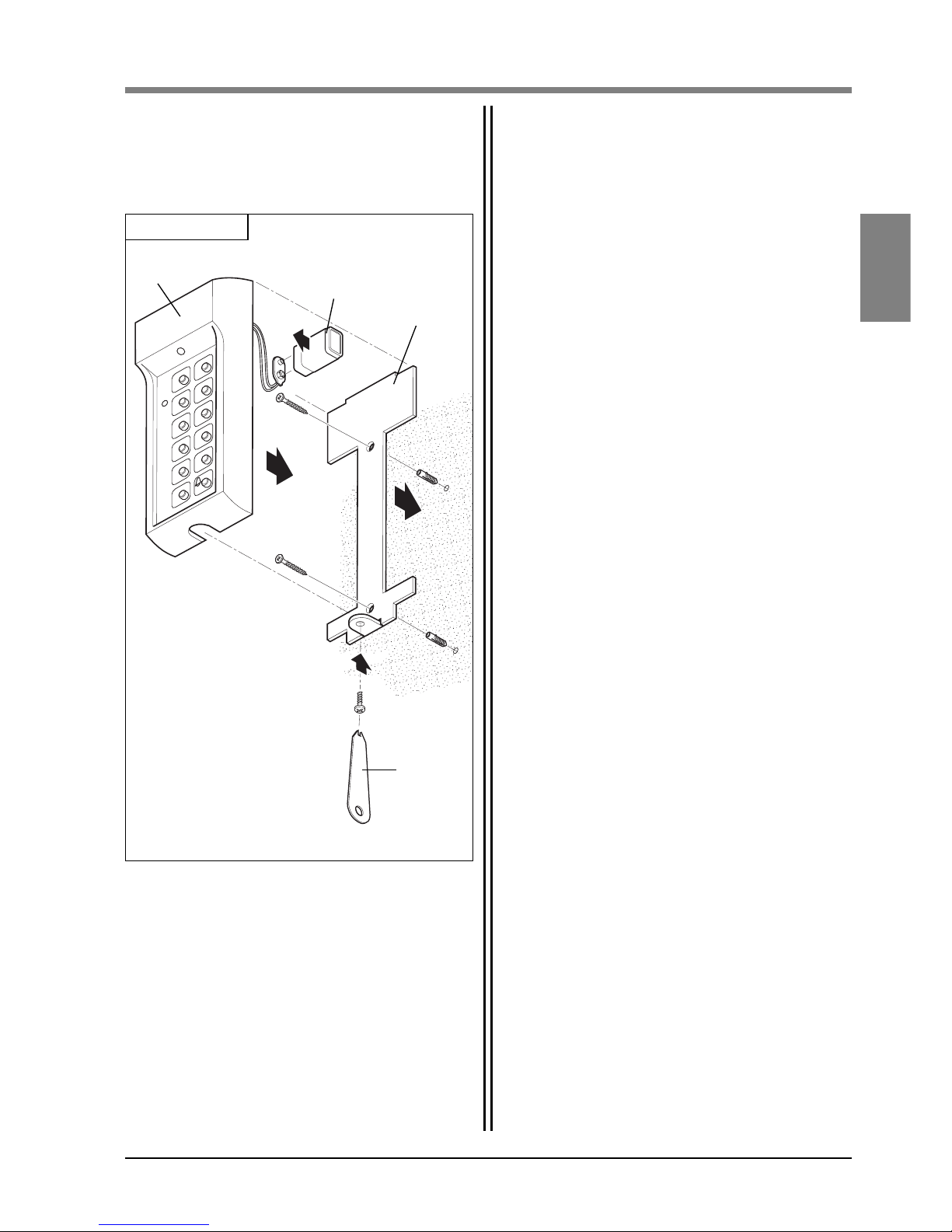

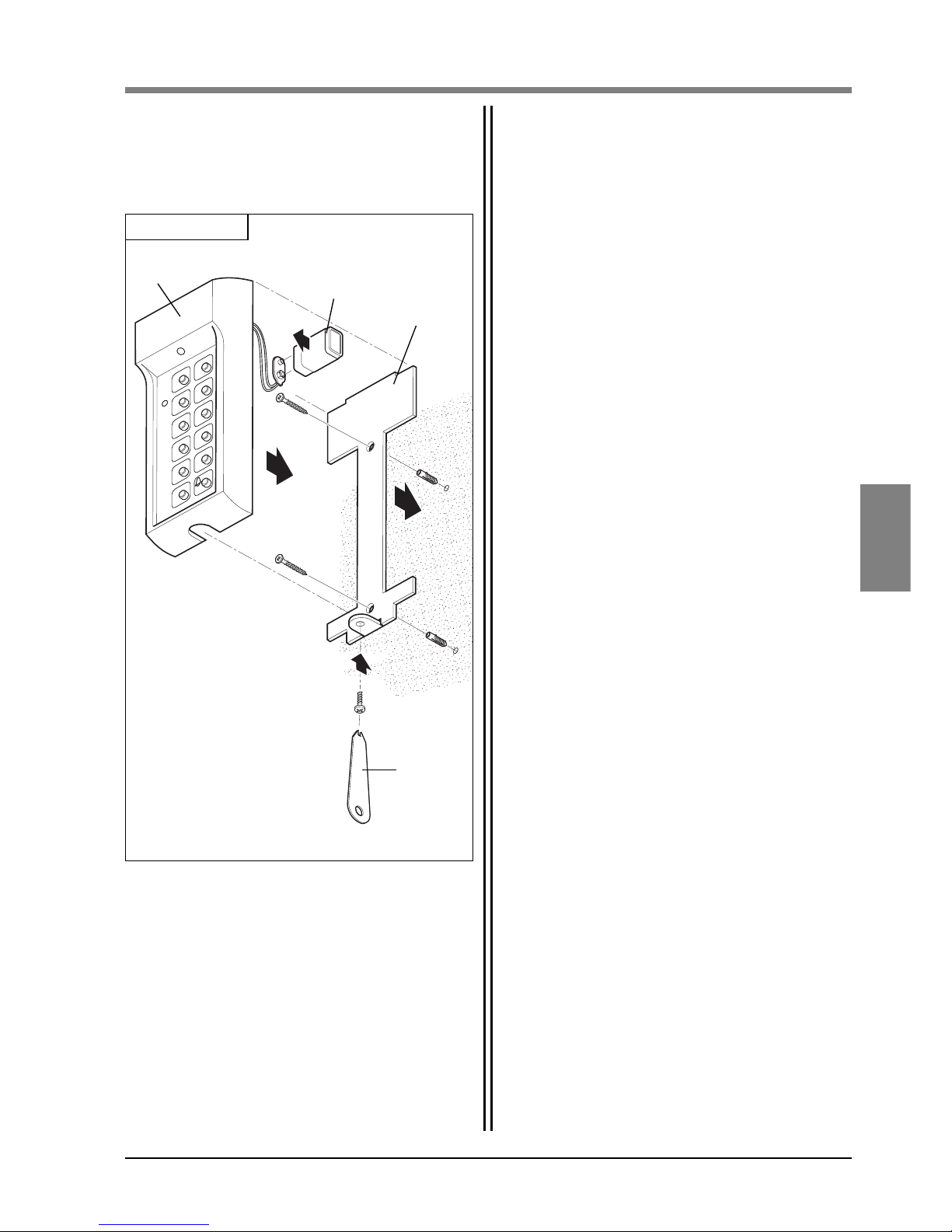

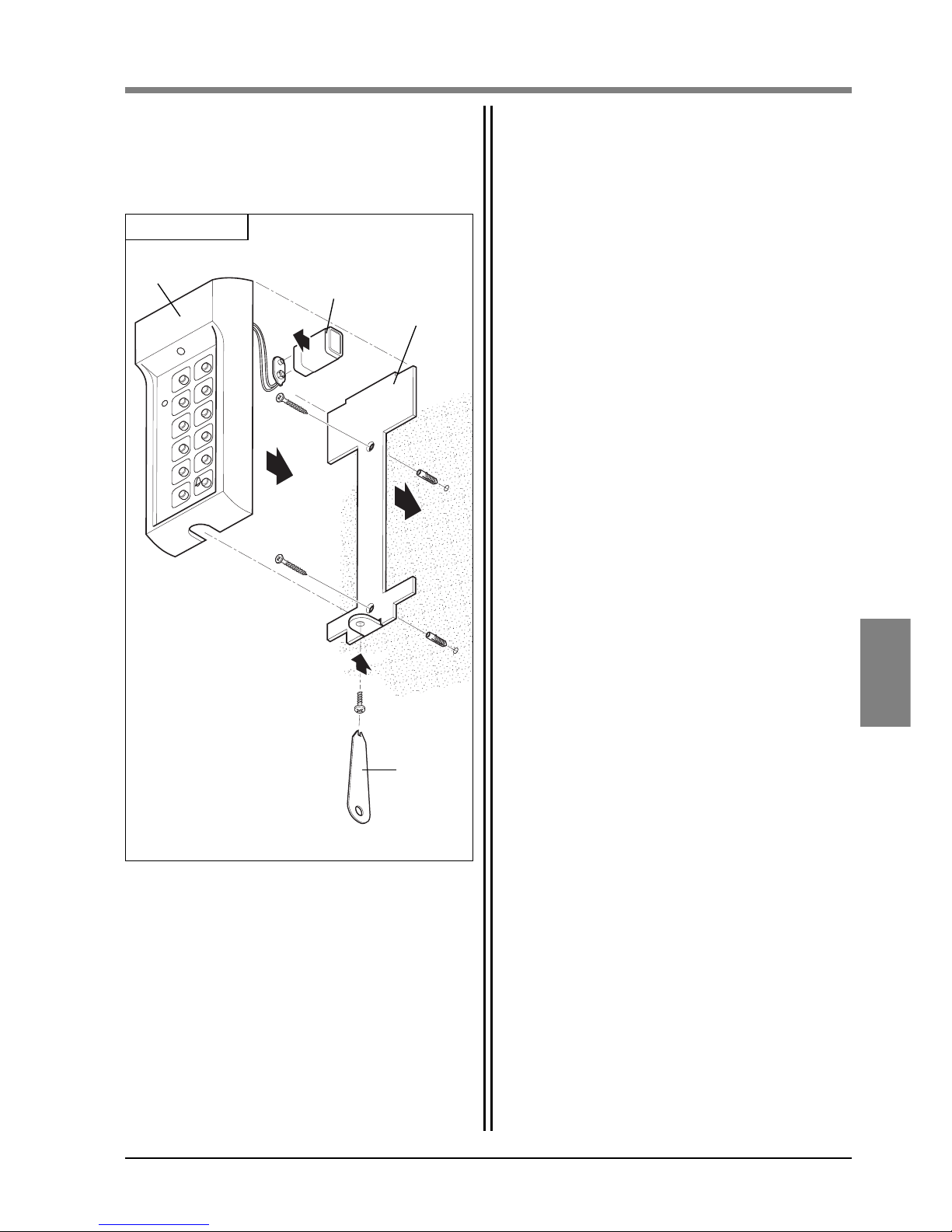

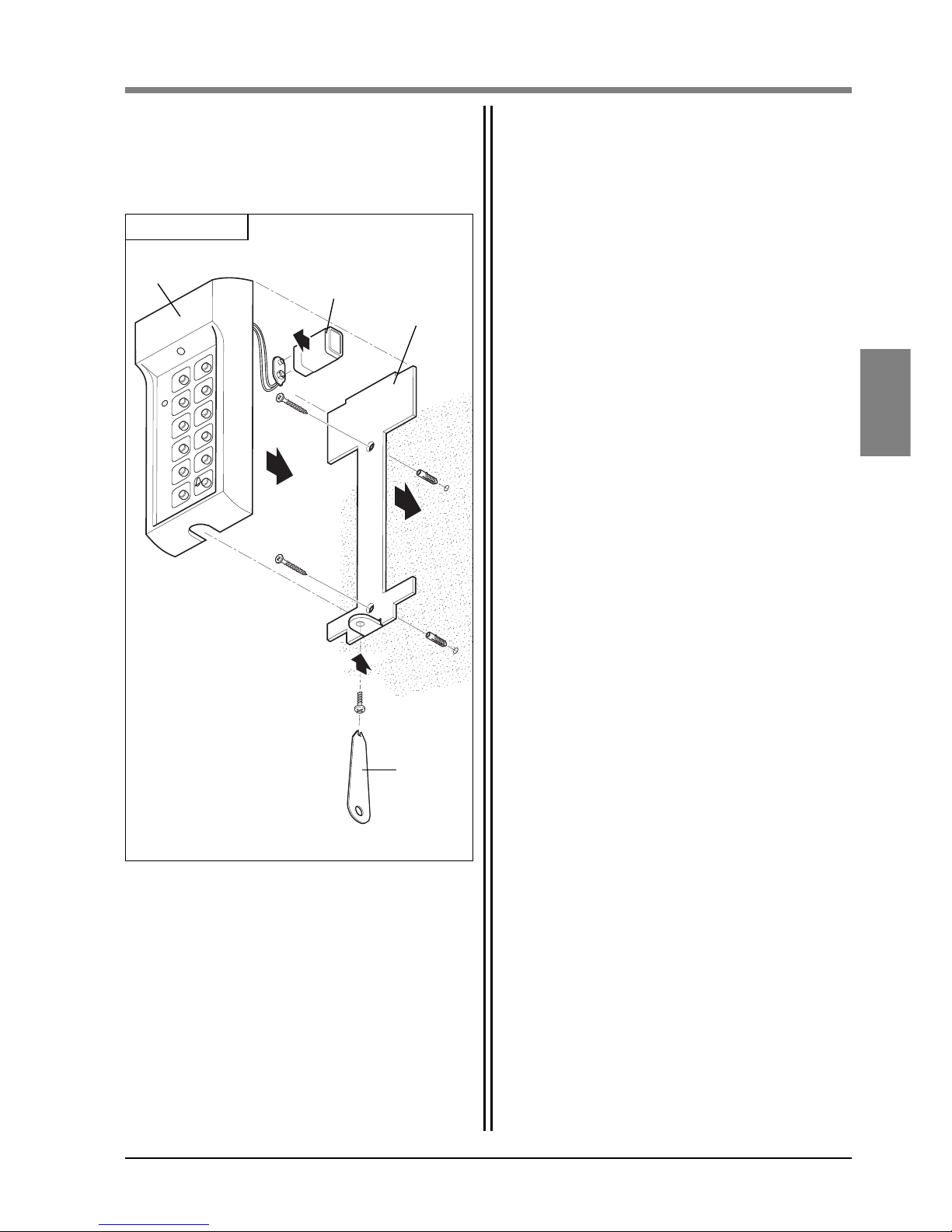

5. Montage

Der Funkcodetaster kann im Freien montiert werden.

• Wählen Sie einen geeigneten Montageort für den Funkcodetaster.

• Schrauben Sie den Wandhalter (C) mit dem beiliegenden Montageschlüssel (D) ab.

• Nehmen Sie den Wandhalter (C) als Schablone und markieren Sie die Punkte für die zwei Bohrlöcher.

• Bohren Sie die Löcher und setzen Sie die mitgelieferten Dübel ein.

• Schrauben Sie den Wandhalter (C) mit den beigefügten Schrauben fest. Für Montageflächen, die nicht aus Holz sind, müssen Sie möglicherweise andere Schrauben und Dübel verwenden.

• Legen Sie die Batterie (B) nach der Montage des Wandhalters (C) in das Gehäuse ein.

• Rasten Sie den Funkcodetaster (A) in den Wandhalter (C) ein.

• Schrauben die Schraube mit dem Montageschlüssel (D) fest.

4.2 / 1

Page 8

8 Anleitung für Einbau- und Bedienung, Command 222 D (#75171)

Der Funkcodetaster befindet sich im Stand–by-Modus.

Aktivieren des Funkcodetasters:

• Drücken Sie eine beliebige Taste, jedoch nicht die P-Taste. ODER

• Halten Sie die erste Ziffer der PIN für mindestens 1 Sekunde gedrückt.

Die gelbe LED für die Tastenbeleuchtung schaltet sich ein. Der Codetaster bleibt ca. 30 Sek. aktiv. Nach Eingabe einer gültigen PIN wird der Öffnungscode gesendet.

Solange die grüne LED leuchtet, kann durch Drücken einer beliebigen Taste ein neuer Impuls versendet werden, ohne dass die komplette PIN erneut eingegeben werden muss.

Rückkehr in den Stand-by-Modus:

30 Sek. nach dem letzten Drücken einer beliebigen Taste erlischt die grüne LED. Der Codetaster befindet sich wieder im Stand-by-Modus. Zum vorzeiten Abbrechen des aktiven Modus drücken Sie die P-Taste.

Hinweis:

Jeder Tastendruck wird mit dem Aufleuchten der grünen LED angezeigt.

Batterieanzeige

Falls die grüne LED ca. 5 Sekunden leuchtet und es nicht möglich ist, eine PIN einzugeben:

• Überprüfen Sie die Batterie.

Erlischt die grüne LED kann ein Code eingegeben werden. Die eingegebenen PINs bleiben auch nach Austausch der Batterie erhalten.

6.1 Bedienung des Funkcodestasters

6. Inbetriebnahme

Page 9

Anleitung für Einbau- und Bedienung, Command 222 D (#75171) 9

6.2.1 Pin-Codes ändern

Hinweis:

Die PINs müssen innerhalb von 15 Sekunden eingegeben werden, da das Gerät sonst wieder in den Stand-by-Modus wechselt.

6. Inbetriebnahme

Achtung!

Zu Ihrer Sicherheit und um ein Benutzen Unbefugter zu verhindern, müssen die werksseitig vorprogrammierten PINs geändert werden.

Ausführung Anzeige

1. P – Taste drücken grüne LED blinkt langsam

2. Mastercode eingeben

grüne LED leuchtet bei Eingabe

einer Ziffer kurz auf

3. P – Taste drücken

grüne LED blinkt schnell4.

Neuen PIN Code eingeben

(max. 8 Stellen)

Kanalcode (Zahlentaste 1, 2, oder 3)

auswählen

6. P – Taste drücken

grüne LED erlischt,

der PIN Code ist gespeichert

Werksauslieferung:

PIN Kanal 1 = 1111 PIN Kanal 2 = 2222

PIN Kanal 3 = 3333 Kanal 4 (ohne PIN) =

6.2 Programmierung des Funkcodetasters

P Mastercode P Codierung 1

Kanalcode

1, 2 oder 3

Programmierübersicht:

Page 10

10 Anleitung für Einbau- und Bedienung, Command 222 D (#75171)

6. Inbetriebnahme

6.2.2 Mastercode ändern

Achtung!

Der Mastercode muss an einem sicheren Ort aufbewahrt werden. Bei Verlust des Mastercodes ist der Funkcodetaster aus Sicherheitsgründen unbrauchbar.

Ausführung Anzeige

1. P – Taste drücken gelbe LED leuchtet,

grüne LED blinkt langsam

2. Mastercode eingeben

3. P – Taste drücken grüne LED blinkt schnell

4. P – Taste drücken

grüne LED blinkt noch schneller

Neuen Mastercode eingeben

(max.8 Stellen)

6. P – Taste drücken

grüne LED erlischt,

der Mastercode ist gespeichert

Neuer Mastercode:

P Mastercode P P Neuer Mastercode P

Programmierübersicht:

Page 11

Anleitung für Einbau- und Bedienung, Command 222 D (#75171) 11

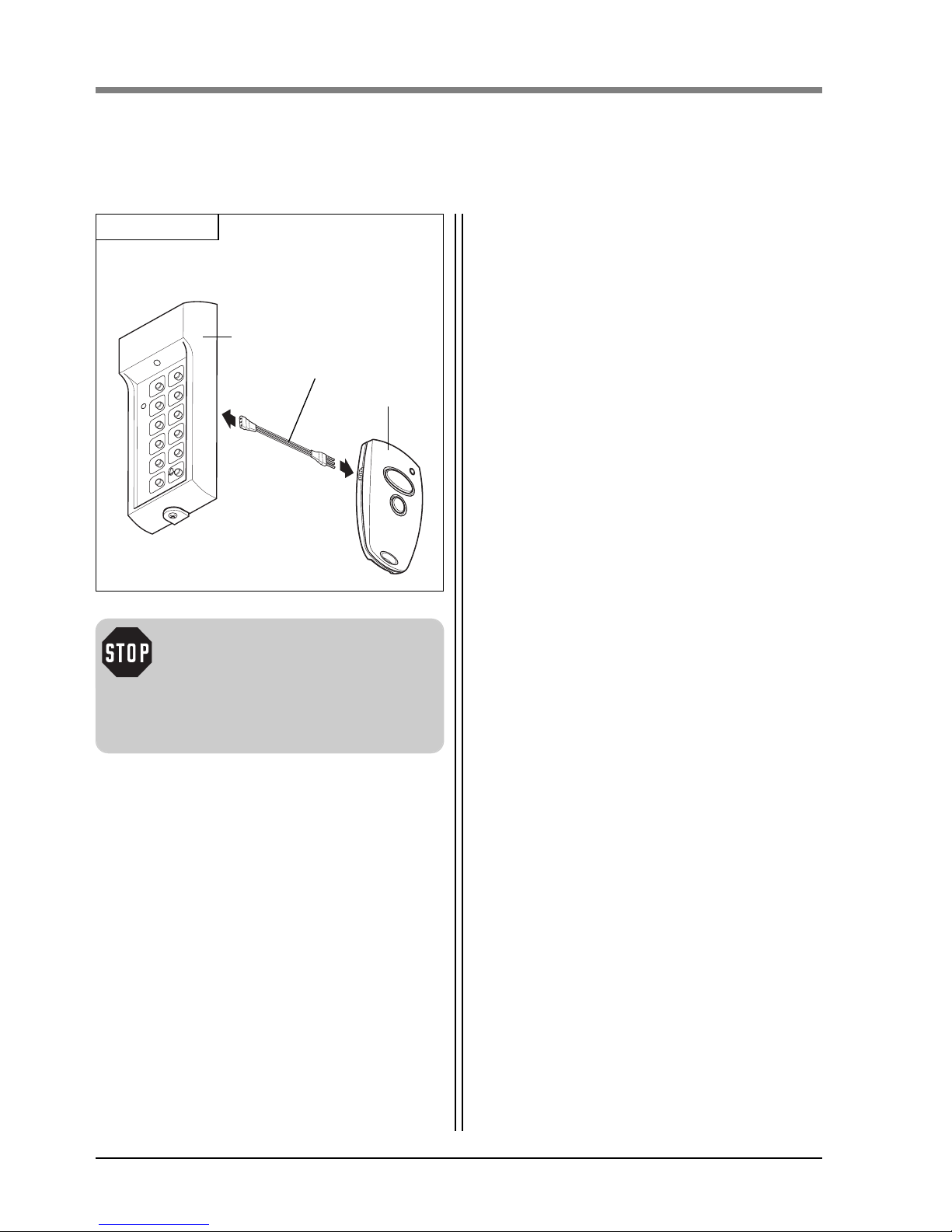

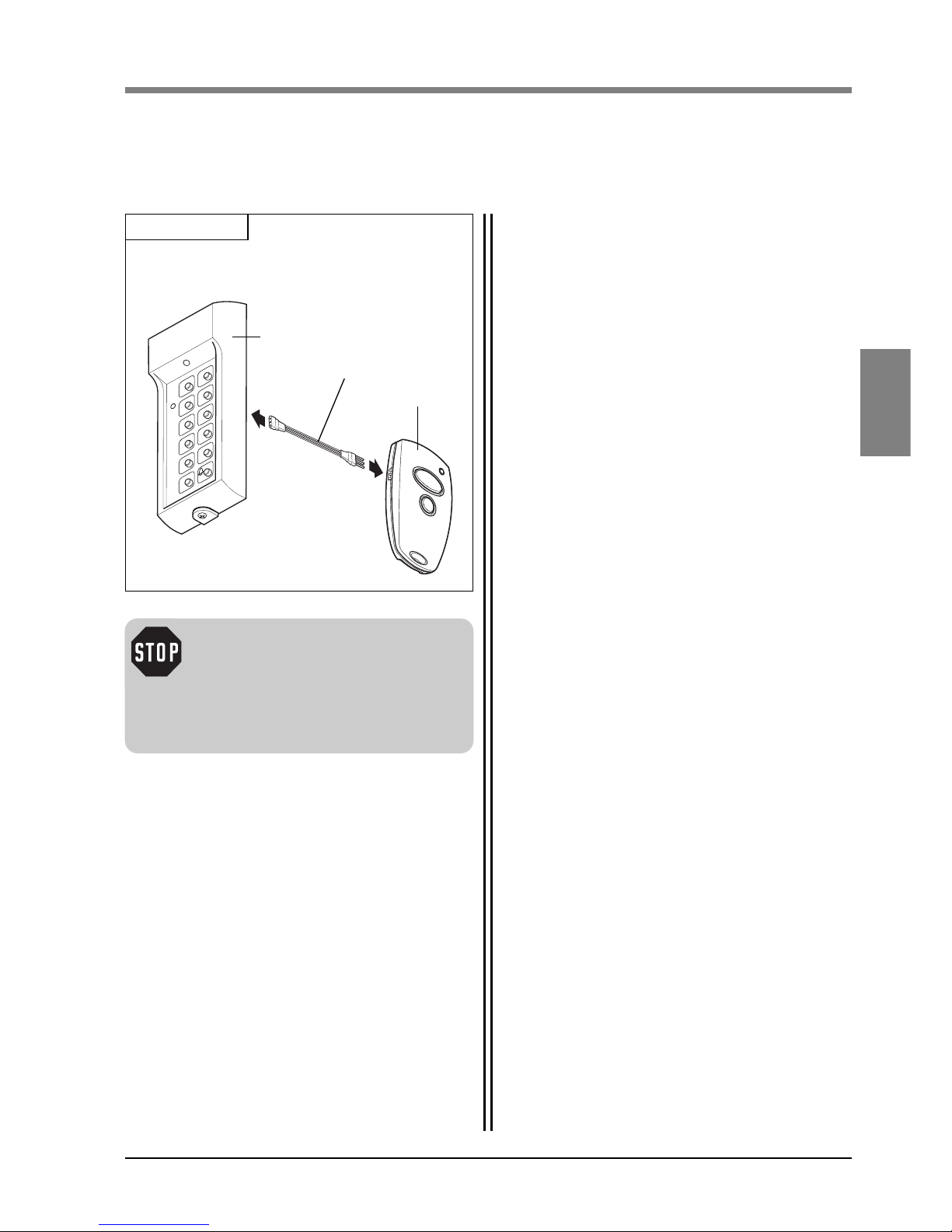

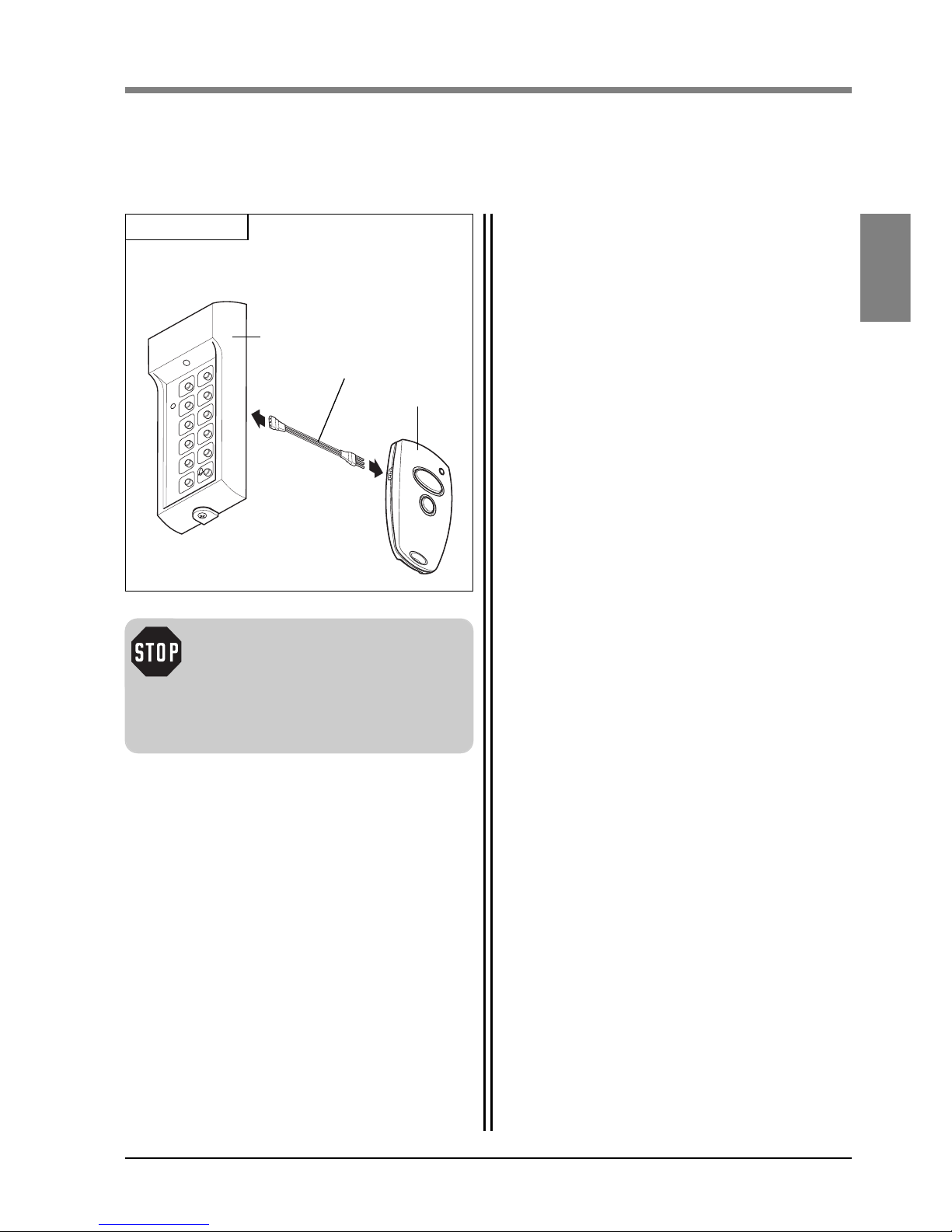

• Verbinden Sie Funkcodetaster (A) und Handsender (C) mit Hilfe des Programmierkabels (B).

• Drücken Sie eine beliebige Zahlentaste (0-9). Die gelbe LED leuchtet.

• Geben Sie den gewünschten ÖffnungsPincode ein (PIN-Kanal 1, 2 oder 3). Die grüne LED leuchtet 20 Sekunden.

Vorsicht!

Durch eine Betätigung des Handsenders kann das Tor bewegt werden!

6.3.1 Codeübertragung vom Sender auf den Funkcodetaster

6. Inbetriebnahme

6.3 Codeübertragung

6.3.1 / 1

• Drücken Sie gleichzeitig:

- die betreffende Taste des Handsenders (z. B. Kanal 1, Taste 1),

• - die Nummer des ausgewählten PIN-

Kanals für ca. 5 Sek.

• Drücken Sie die P-Taste.

Die grüne LED erlischt.

Der Code des Handsenders ist auf den Codetaster übertragen.

Page 12

12 Anleitung für Einbau- und Bedienung, Command 222 D (#75171)

6. Inbetriebnahme

• Verbinden Sie Funkcodetaster (A) und Handsender (C) mit Hilfe des Programmierkabels (D).

• Drücken Sie eine beliebige Zahlentaste (0-9). Die gelbe LED leuchtet.

• Geben Sie den gewünschten ÖffnungsPincode ein (PIN-Kanal 1, 2 oder 3). Die grüne LED leuchtet 20 Sekunden.

Vorsicht!

Durch eine Betätigung des Handsenders kann das Tor bewegt werden!

6.3.2 Codeübertragung vom Funkcodetaster auf einen Sender

6.3.2 / 1

• Drücken Sie gleichzeitig:

- eine beliebige Zahlentaste des Funkcodetsters für ca. 1 - 2 Sek.,

• - die gewünschte Taste des Handsenders.

Die rote LED des Handsenders blinkt schnell.

• Drücken Sie die P-Taste.

Die grüne LED erlischt.

Der Code des Codetasters ist auf den Handsender übertragen.

Page 13

Anleitung für Einbau- und Bedienung, Command 222 D (#75171) 13

6. Inbetriebnahme

6.4 Resetfunktion

Hinweis:

- Durch die Resetfunktion wird der Mastercode auf die Werkseinstellung zurückgesetzt.

- Die Öffnungscodes (PIN-Nummern) werden gelöscht und müssen erneut eingegeben werden.

• Drücken Sie unmittelbar nacheinander die Tasten 0 und 1 für ca. 5 Sekunden und halten Sie diese gedrückt. Die gelbe LED blinkt schnell und wieder langsam.

• Halten Sie die Tasten solange gedrückt, bis die gelbe LED gleichmäßig schnell blinkt.

Der Funkcodetaster ist zurücksetzt.

Page 14

14 Anleitung für Einbau- und Bedienung, Command 222 D (#75171)

Hiermit erklären wir, dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung bei bestimmungsmäßiger Verwendung den grundlegenden Anforderungen gemäß Artikel 3 der R&TTE-Richtlinie 1999/5/EG entspricht. Bei einer nicht mit uns abgestimmten Änderung der Produkte verliert diese Erklärung ihre Gültigkeit.

Produkt: Command 222

Marantec Antriebs- und Steuerungstechnik GmbH & Co. KG Remser Brook 11 · 33428 Marienfeld · Germany

Fon +49 (5247) 705-0

7.1 Herstellererklärung

7. Anhang

Angewandte harmonisierte Normen, insbesondere: EN 300220-1 EN 300220-3 EN 301489-1 EN 301489-3

31.07.2004 ppa. J. Hörmann

Page 15

Anleitung für Einbau- und Bedienung, Command 222 D (#75171) 15

7. Anhang

Produkt:

Angewandte harmonisierte Normen, insbesondere: EN 300220-1 EN 300220-3 EN 301489-1 EN 301489-3

Datum / Unterschrift

7.2 EG-Konformitätserklärung

Page 16

16 Installation and operation instructions, Command 222 GB (#75171)

1. Meaning of Symbols

0 - 9 Enter keys for PIN

P Programming button

Button for programmable special functions

STOP Warning!

Risk of personal injury!

Here follow important safety advices that have to be observed by all means to avoid danger of personal injuries!

Attention!

Risk of material damage!

Here follow important safety advices that have to be observed by all means to avoid material damages!

Advice / tip

Symbols Radio Code Keypad Information

Page 17

Installation and operation instructions, Command 222 GB (#75171) 17

2. Contents

1. Meaning of Symbols. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

2. Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3. General Safety Advice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

4. Product overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4.1 Supply Package . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4.2 Description of function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

5. Mounting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

6. Start-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6.1 Operation of the radio code keypad . . . . . . . . . . . . . . . . . . . . . . . . 22

6.2 Programming the radio code keypad . . . . . . . . . . . . . . . . . . . . . . . 23

6.3 Transmit the code. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

6.4 Reset function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

7. Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

7.1 Manufacturer's declaration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

7.2 EC Declaration of Conformity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Page 18

18 Installation and operation instructions, Command 222 GB (#75171)

3. General Safety Advice

Target group

Mounting, installation and initial operation of this operator may only be carried out by specialist personnel! Qualified and trained specialist personnel in terms of this description are persons

• who have knowledge of the general and special safety regulations,

• who have knowledge of the relevant electro-technical regulations,

• with training in the use and maintenance of suitable safety equipment,

• with sufficient training and supervision by electricians,

• who are able to recognise the special hazards involved when working with electricity.

• with knowledge regarding applications of the EN 12635 standard (installation and usage requirements).

Warranty

For an operations and safety warranty, the advice in this instruction manual has to be observed. In case these warnings are ignored, personal injuries and material damages may occur. If this advice is disregarded, the manufacturer will not be liable for damages that might occur.

Batteries, fuses and bulbs are excluded from warranty.

To avoid installation errors and damages, please follow exactly the steps described in the mounting and installation instructions. The product may only be used after thoroughly reading the respective mounting and installation instructions.

The installation and operating instructions are provided to and must be retained by the door system user. They contain important advice for operation, checks and maintenance.

This product is produced according to the directives and standards mentioned in the Manufacturer's Declaration and in the Declaration of Conformity. The product has left the factory in perfect condition with regard to safety.

Please read carefully!

Page 19

Installation and operation instructions, Command 222 GB (#75171) 19

3. General Safety Advice

Correct use

The radio code keypad is designed to operate up to 4 devices that can be remote controlled.

Beside the advice in these instructions, please observe the general precaution and safety regulations! Our sales and supply terms and conditions are effective.

Information for installation

• Install all impulse and control devices (e.g. RC code keypad) within sight to the door and at a safe distance from movable parts of the door. A minimum mounting height of

1.5 m must be maintained.

• Do not change this device technically.

Information for initial operation

After initial operation, the door system operating personnel or their proxies must be familiarised with the use of the system.

• Make sure that children cannot access the door control unit.

Information for cleaning

Do not use direct water jet, high pressure cleaners, acids or bases for cleaning.

• Clean the radio code keypad with a dry cloth if necessary.

Please read carefully!

Page 20

20 Installation and operation instructions, Command 222 GB (#75171)

4.1 Supply Package

1 Radio code keypad with

integrated wall bracket 2 9 V block battery 3 Mounting tool 4 Programming cable 5 Dowel kit

4.1 / 1

4.2 Description of function

The radio code keypad is a transmission unit with 4 channels that can operate 4 different devices. By entering a personal identification number (PIN) the radio code keypad is able to open and close garage doors. It can be programmed in a way that up to 3 garage door operators can be controlled with a different code. The 4th channel is used to transmit a radio code without PIN (e.g. to switch on the light)

When pushing the bell button the signal is transmitted.

4. Product overview

Page 21

Installation and operation instructions, Command 222 GB (#75171) 21

5. Mounting

The radio code keypad can be mounted outdoor.

• Choose a suitable place to mount the radio code keypad.

• Unscrew the wall bracket (C) from the keypad using the enclosed mounting tool (D).

• Take the wall bracket (C) as pattern and mark the drill holes.

• Drill the holes and insert the enclosed dowels.

• Use the enclosed screws to screw on the wall bracket (C). For wooden surfaces you probably will need other screws and dowels.

• After mounting the wall bracket (C) insert the battery (B) into the housing.

• Click the radio code keypad (A) into the wall bracket (C).

• Tighten the screw with the mounting tool (D).

4.2 / 1

Page 22

22 Installation and operation instructions, Command 222 GB (#75171)

The radio code keypad is in stand-by mode.

Activate the radio code keypad:

• Push any button except the P button or

• Hold the first digit of the PIN for at leas 1 sec.

The yellow LED for key lighting starts to glow. The radio code keypad stays active for approx. 30 sec. By entering a valid PIN the opening code is transmitted.

As long as the green LED is on, a new impulse can be transmitted by pushing any button. In this case it is not necessary to enter the complete PIN again.

Back to the stand-by mode:

The green LED goes off 30 sec. after a button has been pushed. The radio code keypad returns to stand-by mode. To abort the active mode push the P button.

Advice:

The green LED will light up at any push of a button.

Battery control light

In case the green LED glows up for approx. 5 sec and it is not possible to enter a PIN:

• Check the battery.

As soon as the green LED goes off you can enter a code. The entered PINs stay active after the battery has been exchanged.

6.1 Operation of the radio code keypad

6. Start-up

Page 23

Installation and operation instructions, Command 222 GB (#75171) 23

6.2.1 Change PIN code

Advice:

Enter the PINs within 15 sec. because otherwise the unit changes back to the stand-by mode.

6. Start-up

Attention!

For your safety and in order to prevent unauthorized persons from using the keypad the PINs programmed from factory must be changed.

Process Display

1. Push P button green LED flashes slowly

2. Enter master code

green LED lights up shortly

when entering a digit

3. Push P button

green LED flashes quickly4.

Enter new PIN code

(max. 8 figures)

Select channel code

(numeric key 1, 2 or 3)

6. Push P button

green LED goes off,

the PIN code is saved

Supplied by factory:

PIN channel 1 = 1111 PIN channel 2 = 2222

PIN channel 3 = 3333 Channel 4 (without PIN) =

6.2 Programming the radio code keypad

P Master code P Code 1

Channel code

1, 2 or 3

Overview on programming

Page 24

24 Installation and operation instructions, Command 222 GB (#75171)

6. Start-up

6.2.2 Change master code

Attention!

Store the master code at a safe place. When the master code has gone lost the radio code keypad will be inoperative due to safety reasons.

Process Display

1. Push P button yellow LED is on,

green LED flashes slowly

2. Enter master code

3. Push P button green LED flashes quickly

4. Push P button

green LED flashes faster

5. Enter new master code

(max. 8 figures)

6. Push P button

green LED goes off,

the master code is saved.

New master code

P Master code P P New Master code P

Overview on programming:

Page 25

Installation and operation instructions, Command 222 GB (#75171) 25

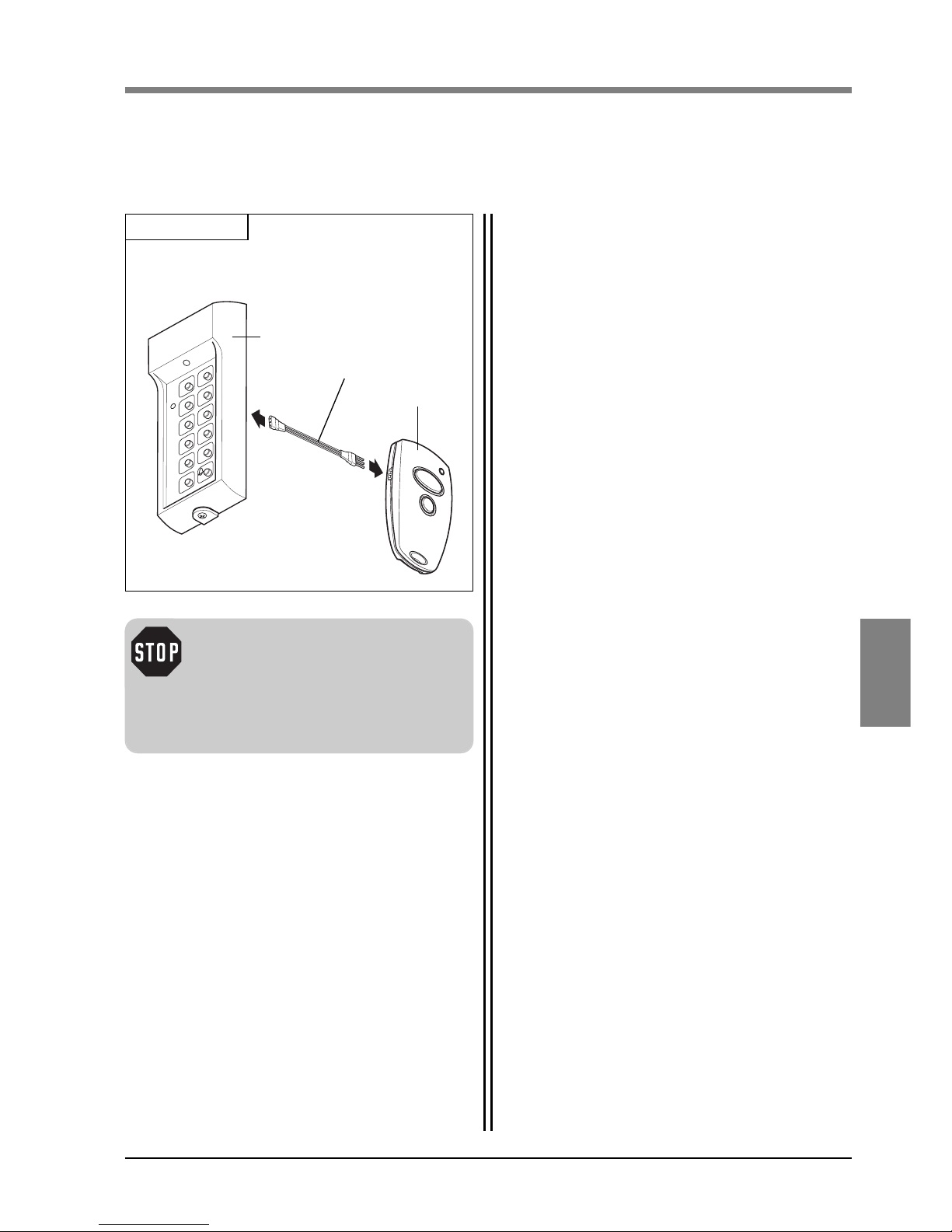

• Connect the radio code keypad (A) and the hand transmitter (C) by means of the programming cable (B).

• Push any numeric key (0-9). The yellow LED glows.

• Enter your desired opening PIN code (PIN channel 1, 2 or 3) The green LED glows for 20 sec.

Caution!

When operating the hand transmitter the door may be moved!

6.3.1 Transmit the code from the transmitter to the radio code keypad

6. Start-up

6.3 Transmit the code

6.3.1 / 1

• Push simultaneously:

- the respective button on the hand

- transmitter (e.g. channel 1, button 1),

- the number of the selected PIN channel

- for approx. 5 sec.

• Push the P button The green LED goes off.

The code of the hand transmitter has been transmitted to the code keypad.

Page 26

26 Installation and operation instructions, Command 222 GB (#75171)

6. Start-up

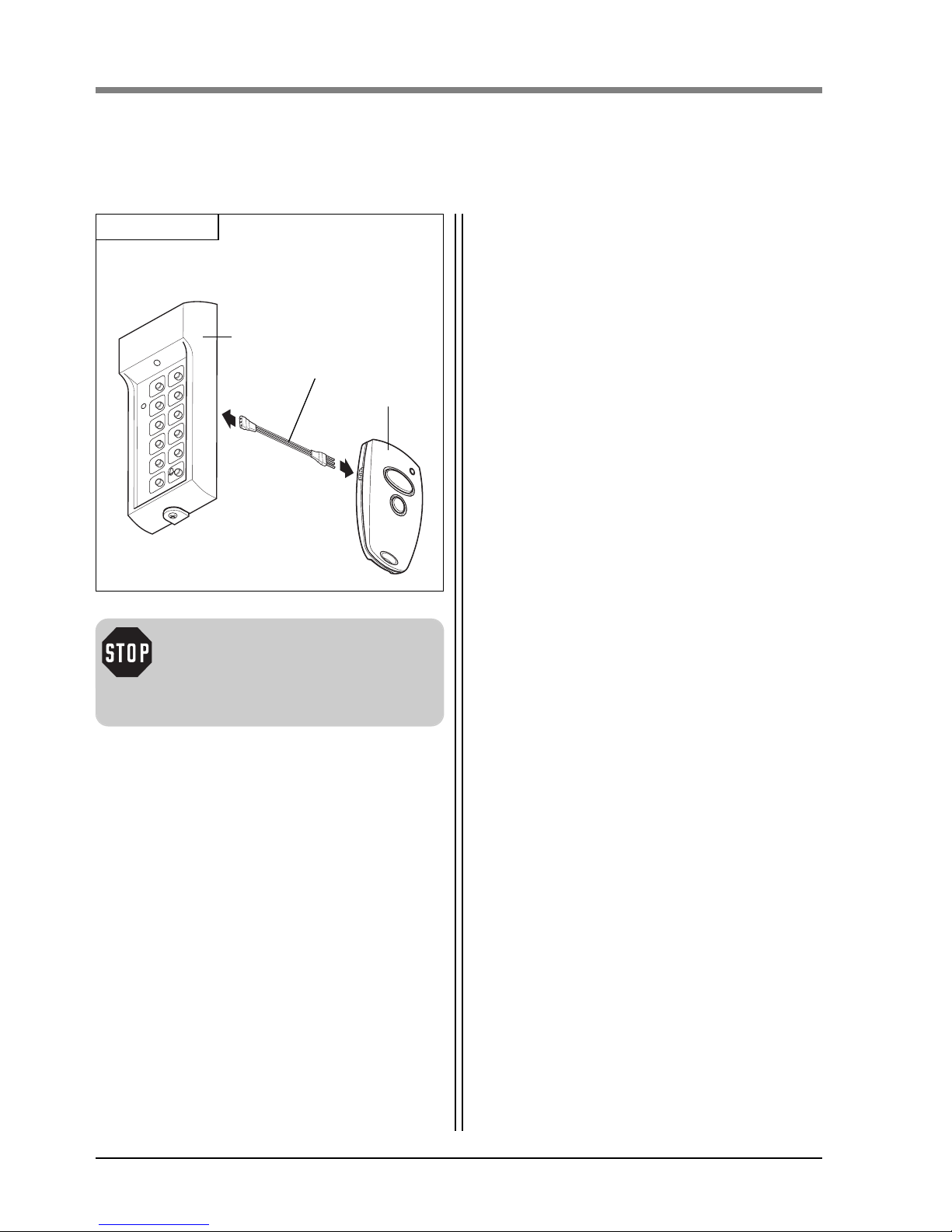

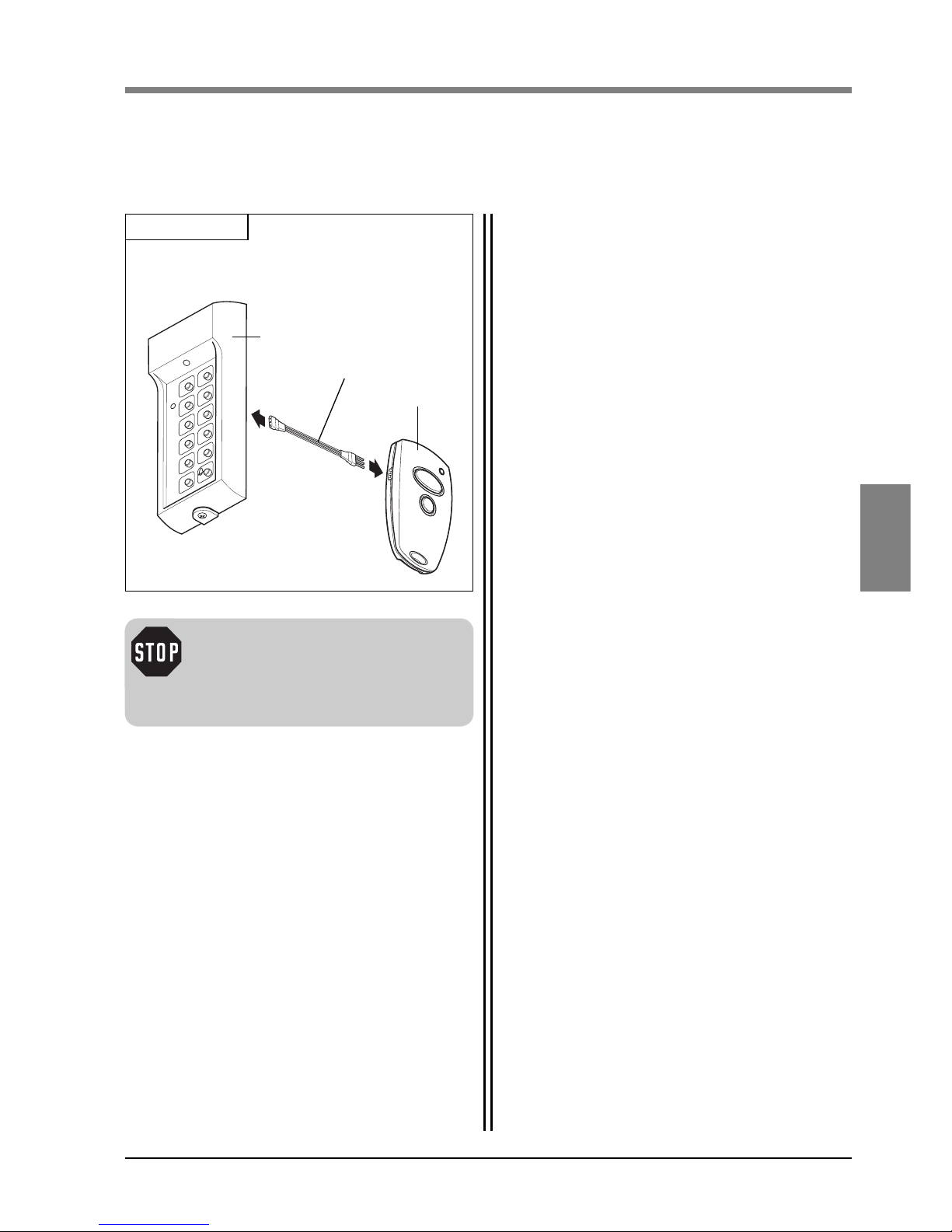

• Connect the radio code keypad (A) and the hand transmitter (C) by means of the programming cable (D).

• Push any numeric key (0-9). The yellow LED glows.

• Enter your desired opening PIN code (PIN channel 1, 2 or 3). The green LED glows for approx. 20 sec.

Caution!

When operating the hand transmitter the door may be moved!

6.3.2 Transmit the code from the radio code keypad to a transmitter

6.3.2 / 1

• Push simultaneously

- any numeric code on the radio code

- keypad for approx. 1 - 2 sec.,

- the desired button on the hand transmitter. The red LED on the hand transmitter flashes quickly.

• Push the P button The green LED goes off.

The code of the code keypad is transmitted to the hand transmitter.

Page 27

Installation and operation instructions, Command 222 GB (#75171) 27

6. Start-up

6.4 Reset function

Advice:

- With the reset function the master code is reset to factory settings.

- The opening codes (PIN codes) are deleted and must be entered again.

• Push back-to-back the buttons 0 and 1 for approx. 5 sec. and keep them pressed. The yellow LED flashes quickly and then again slowly.

• Hold both buttons until the yellow LED flashes constantly quickly.

The reset of the radio code keypad has been carried out.

Page 28

28 Installation and operation instructions, Command 222 GB (#75171)

We herewith declare that the product mentioned below corresponds in its design and construction as well as in its version sold by us to the basic requirements of Article 3 of the R&TTE regulation 1999/5/EG if correctly used. In case of a product change that has not been released by us this declaration will be void.

Product: Command 222

Marantec Antriebs- und Steuerungstechnik GmbH & Co. KG Remser Brook 11 · 33428 Marienfeld · Germany

Fon +49 (5247) 705-0

7.1 Manufacturer's declaration

7. Appendix

Applied harmonised standards, in particular: EN 300220-1 EN 300220-3 EN 301489-1 EN 301489-3

31.07.2004 ppa. J. Hörmann

Page 29

Installation and operation instructions, Command 222 GB (#75171) 29

7. Appendix

Product:

Applied harmonised standards, i n particular: EN 300220-1 EN 300220-3 EN 301489-1 EN 301489-3

Date / Signature

7.2 EC Declaration of Conformity

Page 30

30 Notice de montage et d’utilisation, Command 222 F (#75171)

1. Explication des symboles

0 - 9 Boutons de saisie du PIN

P Bouton de programmation

Bouton pour les fonctions spéciales programmables

Prudence ! Risque de dommages corporels !

Vous trouverez ici d’importantes consignes de sécurité à observer scrupuleusement pour éviter des dommages corporels !

Attention ! Risque de dommages matériels !

Vous trouverez ici d’importantes consignes de sécurité à respecter scrupuleusement pour éviter des dommages matériels !

Remarque / conseil

Symbole digicodeur radio Remarques

Page 31

Notice de montage et d’utilisation, Command 222 F (#75171) 31

2. Table des matières

1. Explication des symboles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

2. Table des matières . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

3. Consignes générales de sécurité . . . . . . . . . . . . . . . . . . . . . . . . 32

4. Vue d’ensemble du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

4.1 Fournitures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

4.2 Description de la fonction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

5. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6. Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6.1 Utilisation du digicodeur radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6.2 Programmation du digicodeur radio . . . . . . . . . . . . . . . . . . . . . . . . 37

6.3 Transmission du code . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

6.4 Fonction Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

7. Annexe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

7.1 Déclaration de conformité constructeur . . . . . . . . . . . . . . . . . . . . . 42

7.2 Certificat de conformité CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Page 32

32 Notice de montage et d’utilisation, Command 222 F (#75171)

3. Consignes générales de sécurité

Groupe cible

Ce produit doit être monté, raccordé et mis en service exclusivement par un personnel qualifié et formé ! Une personne qualifiée dans le sens de ces instructions est quelqu’un qui

• dispose de connaissance relatives aux dangers liés aux interventions sur des installations électriques.

• dispose de connaissances sur les règles se rapportant à l’électrotechnique,

• dispose d’une formation aux premiers secours et à l’utilisation d’équipements de sécurité,

• est suffisamment instruite et encadrée par des électriciens qualifiés,

• a la capacité de reconnaître les dangers liés à l’électricité,

• dispose de connaissances dans l’application de la norme EN 12635 (exigences concernant l’installation et l’utilisation).

Garantie

La garantie concernant la fonctionnalité et la sécurité d’utilisation entrera en vigueur si les consignes contenues dans ces instructions ont été respectées. La non observation des présentes consignes peut conduire à des blessures corporelles et des dégâts matériels. Le fabricant ne sera pas responsable des dommages imputables à un non-respect des consignes.

Les piles, les fusibles et les ampoules sont des consommables exclus de la garantie.

Afin d’éviter toute erreur pouvant occasionner des dommages, il est impératif de suivre scrupuleusement les indications de la notice de montage. Le produit pourra seulement être mis en service après avoir pris connaissance de la notice de montage et d’entretien correspondante.

Les instructions de montage et de service sont à remettre à l’utilisateur de l’installation et à conserver. Elle contient d’importantes informations concernant l’utilisation, les vérifications et la maintenance.

Le produit est fabriqué conformément aux normes et directives citées dans la déclaration de conformité constructeur et le certificat de conformité. Le produit a quitté l’usine dans un état de sécurité technique sans défauts.

A lire absolument !

Page 33

Notice de montage et d’utilisation, Command 222 F (#75171) 33

3. Consignes générales de sécurité

Application conforme

Le digicodeur radio est destiné à commander jusqu’à 4 appareils télécommandables.

En plus des consignes contenues dans ces instructions, il faut respecter les règlements généraux sur la sécurité et sur la prévention des accidents ! Nos conditions générales de vente et de livraison entrent en vigueur.

Consignes concernant le montage

• Tous les éléments d’impulsions et les dispositifs de commande (digicodeur par ex.) doivent être montés à portée visuelle du portail et à une distance suffisante de sécurité par rapport aux pièces mobiles du portail. Il est important de respecter une hauteur de montage minimum de 1,5 mètres.

• N’effectuez aucunes modifications sur l’appareil de votre propre chef.

Consignes concernant la mise en service

Après mise en service de l’installation, l’utilisateur ou son représentant doit être informé avec précision sur le fonctionnement.

• Vérifiez si les éléments de commande sont bien hors de portées des enfants.

Consignes concernant l’entretien

A proscrire : un jet d’eau direct, un nettoyeur haute pression, des acides ou une eau savonneuse.

• Si nécessaire, nettoyez le digicodeur à l’aide d’un chiffon sec.

A lire absolument !

Page 34

34 Notice de montage et d’utilisation, Command 222 F (#75171)

4.1 Fournitures

1 Digicodeur radio avec support

mural intégré 2 Pile carrée de 9 V 3 Clé de montage 4 Câble de programmation 5 Sachet de chevilles inclus

4.1 / 1

4.2 Description de la fonction

Le digicodeur radio est un émetteur à 4 canaux permettant de commander 4 appareils différents. La saisie d'un numéro d'identification personnel (PIN) permet au digicodeur d'ouvrir et de fermer les portes de garage. Il peut être programmé pour permettre à 3 opérateurs de porte de garage maximum d'être commandés par un code différent. Le quatrième canal servira à envoyer un code sans PIN (par exemple : allumer l'éclairage).

Par un appui sur le bouton "cloche", le signal sera émis.

4. Vue d’ensemble du produit

Page 35

Notice de montage et d’utilisation, Command 222 F (#75171) 35

5. Montage

Le digicodeur radio peut être installé à l'extérieur.

• Sélectionnez un lieu de montage adapté au digicodeur radio.

• Dévissez le support mural (C) à l'aide de la clé de montage fournie (D).

• Prenez le support mural (C) comme gabarit et marquez les deux points de perforation des trous.

• Percez les trous et installez les chevilles fournies.

• Fixez le support mural (C) à l’aide des vis fournies. Pour les surfaces de montage en bois, il faudra éventuellement utiliser d’autres chevilles et d’autres vis.

• Après le montage du support mural (C), installez la pile (B) dans le boîtier.

• Enclencher le digicodeur (A) dans le support mural (C).

• Serrez la vis avec la clé de montage (D).

4.2 / 1

Page 36

36 Notice de montage et d’utilisation, Command 222 F (#75171)

Le digicodeur se trouve en mode veille.

Activer le digicodeur radio :

• Appuyez sur un bouton quelconque à l'exception du bouton P. OU

• Maintenez un appui d'au moins 1 s sur le premier chiffre du PIN.

La diode lumineuse jaune d'éclairage des boutons s'allume. Le digicodeur reste activé pendant environ 30 s. Après avoir entre un PIN valable, le code d'ouverture sera émis.

Tant que la diode lumineuse verte est allumée, l'appui sur un bouton quelconque permet d'envoyer une nouvelle impulsion sans qu'il soit nécessaire d'entrer à nouveau le PIN complet.

Retour au mode veille :

30 s après un appui sur un bouton quelconque, la diode lumineuse verte s'éteint. Le digicodeur se trouve à nouveau en mode veille. Pour interrompre prématurément le mode actif, appuyez sur le bouton P.

Remarque :

Chaque appui sur un bouton sera signalé par l'allumage de la diode lumineuse verte.

Affichage pile

Si la diode lumineuse verte reste allumée pendant 5 secondes environ et s'il est impossible d'entrer un PIN :

• Vérifiez la pile.

Quand la diode verte s'éteint, il est possible d'entrer un code. Après un remplacement de la pile, les PINs restent quand même conservés.

6.1 Utilisation du digicodeur radio

6. Mise en service

Page 37

Notice de montage et d’utilisation, Command 222 F (#75171) 37

6.2.1 Modifier le code PIN

Remarque :

Les PINs doivent être entrés dans les 15 s, sinon l'appareil repasse au mode veille.

6. Mise en service

Attention !

Pour votre sécurité et pour éviter qu'une personne non autorisée puisse utiliser l'appareil, les PINs programmés en usine doivent être modifiés.

Modèle Affichage

1. Appuyez sur le bouton P Diode verte clignote lentement

2. Entrer le code maître

Diode verte s'allume brièvement

à l'entrée d'un chiffre

3. Appuyez sur le bouton P

Diode verte clignote rapidement4.

Entrer le nouveau code PIN

(8 positions max.)

Sélectionner le code canal

(boutons chiffrés 1, 2 ou 3)

6. Appuyez sur le bouton P

Diode verte s'éteint,

le code PIN est alors en mémoire

Réglage d’usine :

PIN, canal 1 = 1111 PIN, canal 2 = 2222

PIN, canal 3 = 3333 Canal 4 (sans PIN) =

6.2 Programmation du digicodeur radio

P Code maître P Codage 1

Code canal

1, 2 ou 3

Présentation de la programmation :

Page 38

38 Notice de montage et d’utilisation, Command 222 F (#75171)

6. Mise en service

6.2.2 Modifier le code maître

Attention !

Le code maître doit être conservé dans un endroit sûr. En cas de perte du code maître, le digicodeur sera, pour raisons de sécurité, inutilisable.

Modèle Affichage

1. Appuyez sur le bouton P Diode jaune s'allume,

diode verte clignote lentement

2. Entrer le code maître

3. Appuyez sur le bouton P Diode verte clignote rapidement

4. Appuyez sur le bouton P

Diode verte clignote encore plus vite

Entrer le nouveau code maître

(8 positions max.)

6. Appuyez sur le bouton P

Diode verte s'efface,

Le code maître est en mémoire

Nouveau code maître :

P Code maître P P Nouveau Code maître P

Présentation de la programmation :

Page 39

Notice de montage et d’utilisation, Command 222 F (#75171) 39

• Reliez le digicodeur (A) et l'émetteur portable (C) à l'aide du câble de programmation (B).

• Appuyez sur un bouton chiffré quelconque (0-9). La diode jaune s'allume.

• Entrez le PIN d'ouverture souhaité (PIN, canal 1, 2 ou 3). La diode verte s'allume pendant 20 s.

Prudence !

La porte peut bouger par un appui sur l’émetteur portable !

6.3.1 Transmission du code de l'émetteur au digicodeur radio

6. Mise en service

6.3 Transmission du code

6.3.1 / 1

• Appuyez simultanément :

- le bouton concerné de l'émetteur

- portable (canal 1, bouton 1 par

- exemple),

- le numéro du canal PIN sélectionné pendant environ 5.

• Appuyez sur le bouton P. La diode verte s'éteint.

Le code de l'émetteur portable est alors transmis au digicodeur.

Page 40

40 Notice de montage et d’utilisation, Command 222 F (#75171)

6. Mise en service

• Reliez le digicodeur (A) et l'émetteur portable (C) à l'aide du câble de programmation (D).

• Appuyez sur un bouton chiffré quelconque (0-9). La diode jaune s'allume.

• Entrez le PIN d'ouverture souhaité (PIN, canal 1, 2 ou 3). La diode verte s'allume pendant 20 s.

Prudence !

La porte peut bouger par un appui sur l’émetteur portable !

6.3.2 Transmission du digicodeur radio vers un émetteur

6.3.2 / 1

• Appuyez simultanément :

- sur un bouton quelconque du

- digicodeur pendant 1 à 2 s environ,

- sur le bouton souhaité de l’émetteur - portable. La diode rouge de l'émetteur portable clignote rapidement.

• Appuyez sur le bouton P. La diode verte s'éteint.

Le code du digicodeur est alors transmis à l'émetteur portable.

Page 41

Notice de montage et d’utilisation, Command 222 F (#75171) 41

6. Mise en service

6.4 Fonction Reset (retour à la programmation d'usine)

Remarque :

- Un Reset provoque l'effacement de votre code d'accès maître et remet en service le code Maître d'usine initial.

- Un Reset provoque aussi l'effacement des codes PIN utilisateurs. Les nouveaux codes seront à reprogrammer.

• Appuyez d'abord sur le bouton 0 et maintenir, puis sur le bouton 1. Maintenir les 2 boutons durant 5 sec. La diode jaune clignote rapidement puis à nouveau lentement.

• Gardez les boutons appuyés jusqu'à clignotement rapide et régulier de la diode jaune.

Le digicodeur a effectué son Reset et se retrouve en programmation d'usine

Page 42

42 Notice de montage et d’utilisation, Command 222 F (#75171)

Par la présente, nous déclarons que le produit ci-après répond, de par sa conception et sa construction ainsi que de par le modèle que nous avons mis sur le marché et s'il est utilisé dans le but pour lequel il a été conçu, aux exigences fondamentales conforme à l'article 3 de la directive R&TTE 1999/5/CE. En cas de modification du produit effectuée sans notre accord, cette déclaration perd sa validité.

Produit : Command 222

Marantec Antriebs- und Steuerungstechnik GmbH & Co. KG Remser Brook 11 · 33428 Marienfeld · Germany

Fon +49 (5247) 705-0

7.1 Déclaration de conformité constructeur

7. Annexe

Normes harmonisées appliquées, en particulier : EN 300220-1 EN 300220-3 EN 301489-1 EN 301489-3

31.07.2004 Par procuration : J. Hörmann

Page 43

Notice de montage et d’utilisation, Command 222 F (#75171) 43

7. Annexe

Produit :

Normes harmonisées appliquées, en particulier : EN 300220-1 EN 300220-3 EN 301489-1 EN 301489-3

Date / signature

7.2 Certificat de conformité CE

Page 44

44 Montage- en bedieningshandleiding, Command 222 NL (#75171)

1. Verklaring van de symbolen

0 - 9 Invoertoetsen voor pincode

P Programmeertoets

Toets voor het verzenden van een radiografische code zonder pincode.

Voorzichtig! Gevaar voor lichamelijke letsels!

Hier volgen belangrijke veiligheidsinstructies die absoluut in acht moeten worden genomen ter voorkoming van lichamelijke letsel!

Attentie! Gevaar voor materiële schade!

Hier volgen belangrijke veiligheidsinstructies die absoluut in acht moeten worden genomen ter voorkoming van materiële schade!

Opmerking / tip

Symbolen radiografische codeschakelaar Aanwijzingen

Page 45

Montage- en bedieningshandleiding, Command 222 NL (#75171) 45

2. Inhoudsopgave

1. Verklaring van de symbolen . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

2. Inhoudsopgave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

3. Algemene veiligheidsinstructies . . . . . . . . . . . . . . . . . . . . . . . . 46

4. Productoverzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

4.1 Leveringspakket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

4.2 Beschrijving van de werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

5. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

6. Inbedrijfstelling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

6.1 Bediening van de radiografische codeschakelaar . . . . . . . . . . . . . . 50

6.2 Programmering van de radiografische codeschakelaar . . . . . . . . . . 51

6.3 Code overdragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

6.4 Resetfunctie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

7. Bijlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

7.1 Fabrikantenverklaring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

7.2 EG-verklaring van overeenstemming. . . . . . . . . . . . . . . . . . . . . . . . 57

Page 46

46 Montage- en bedieningshandleiding, Command 222 NL (#75171)

3. Algemene veiligheidsinstructies

Doelgroep

Dit product mag uitsluitend door gekwalificeerd en geschoold personeel worden gemonteerd, aangesloten en in bedrijf gesteld! Gekwalificeerd en geschoold personeel overeenkomstig deze beschrijving zijn personen

• met kennis van de algemene en speciale veiligheidsvoorschriften en voorschriften voor de preventie van ongevallen,

• met kennis van de geldende elektrotechnische voorschriften,

• met een opleiding in gebruik en onderhoud van een aangepaste veiligheidsuitrusting,

• met voldoende scholing en toezicht door gespecialiseerde elektrotechnici,

• met het vermogen om gevaren te herkennen die door elektriciteit kunnen worden veroorzaakt,

• met kennis over de toepassing van de norm EN 12635 (eisen inzake installatie en gebruik).

Garantie

Voor een garantie met betrekking tot de werking en veiligheid moeten de aanwijzingen in deze handleiding in acht worden genomen. Bij niet-inachtneming van de waarschuwingen kunnen lichamelijke letsels en materiële schade optreden. Voor beschadigingen die ontstaan door niet-inachtneming van de aanwijzingen aanvaardt de fabrikant geen aansprakelijkheid.

Van de garantie uitgesloten zijn batterijen, zekeringen en gloeilampen.

Om montagefouten en beschadigingen te vermijden, moet er absoluut te werk worden gegaan overeenkomstig de montage-instructies van de montagehandleiding. Het product mag pas na kennisneming van de bijbehorende montage- en bedieningshandleiding worden gebruikt.

De montage- en bedieningshandleiding moet aan de exploitant van de installatie worden overhandigd en moet worden bewaard. Ze bevat belangrijke aanwijzingen voor bediening, controle en onderhoud.

Het product wordt vervaardigd overeenkomstig de richtlijnen en normen die vermeld zijn in de fabrikantenverklaring en de verklaring van overeenstemming. Het product heeft de fabriek in veiligheidstechnisch foutloze toestand verlaten.

Lees het onderstaande grondig!

Page 47

Montage- en bedieningshandleiding, Command 222 NL (#75171) 47

3. Algemene veiligheidsinstructies

Doelmatig gebruik

De radiografische codeschakelaar is bestemd voor de bediening van maximaal 4 op afstand bedienbare apparaten.

Naast de aanwijzingen in deze handleiding moeten de algemeen geldende veiligheidsvoorschriften en de voorschriften voor de preventie van ongevallen in acht worden genomen! Onze verkoop- en leveringsvoorwaarden zijn van toepassing.

Aanwijzingen voor de montage

• Monteer alle impulsgevers en besturingsinrichtingen (bijv. radiografische codeschakelaar) op zichtafstand van de deur en op een veilige afstand van bewegende onderdelen van de deur. Een minimale montagehoogte van 1,5 meter moet worden aangehouden.

• Voer geen eigenmachtige veranderingen uit aan het apparaat.

Aanwijzingen voor de inbedrijfstelling

De exploitanten van de deurinstallatie of hun vertegenwoordigers moeten na de inbedrijfstelling van de installatie worden geïnstrueerd in de bediening.

• Verzeker u ervan dat kinderen niet met de besturing kunnen spelen.

Aanwijzingen voor de reiniging

Mogen in geen geval voor de reiniging worden gebruikt: directe waterstraal, hogedrukreiniger, zuren of logen.

• Indien nodig reinigt u de radiografische codeschakelaar met een droge doek.

Lees het onderstaande grondig!

Page 48

48 Montage- en bedieningshandleiding, Command 222 NL (#75171)

4.1 Leveringspakket

1 Radiografische codeschakelaar

met ingebouwde wandhouder 2 9 Volt blokbatterij 3 Montagesleutel 4 Programmeerkabel 5 Pluggenset

4.1 / 1

4.2 Beschrijving van de werking

De radiografische codeschakelaar is een zendereenheid met 4 kanalen, die 4 verschillende apparaten kunnen bedienen. Via het intoetsen van een persoonlijk identificatienummer (pincode) biedt de radiografische codeschakelaar de mogelijkheid om garagedeuren te openen en te sluiten. Hij kan zo worden geprogrammeerd dat maximaal 3 garagedeuraandrijvingen met een verschillende code worden aangestuurd. Het 4e kanaal wordt gebruikt voor het zenden van een radiografische code zonder pincode (bijvoorbeeld: Het inschakelen van verlichting door middel van het aansturen van een universeelontvanger.)

Door op de beltoets te drukken, wordt het signaal verzonden.

4. Productoverzicht

Page 49

Montage- en bedieningshandleiding, Command 222 NL (#75171) 49

5. Montage

De radiografische codeschakelaar kan zowel binnen als buiten worden gemonteerd.

• Kies een geschikte montageplaats voor de radiografische codeschakelaar.

• Schroef de wandhouder (C) met de bijgevoegde montagesleutel (D) af.

• Neem de wandhouder (C) als sjabloon en markeer de punten voor de twee boorgaten.

• Boor de gaten en druk de meegeleverde muurpluggen erin.

• Schroef de wandhouder (C) met de bijgevoegde schroeven vast. Voor montageoppervlakken die uit hout vervaardigd zijn, moet u mogelijk andere schroeven en muurpluggen gebruiken.

• Plaats de batterij (B) na de montage van de wandhouder (C) in de behuizing.

• Klik de radiografische codeschakelaar (A) vast in de wandhouder (C).

• Draai de schroef met de montagesleutel (D) vast.

4.2 / 1

Page 50

50 Montage- en bedieningshandleiding, Command 222 NL (#75171)

De radiografische codeschakelaar bevindt zich in de stand-by-modus.

Activeren van de radiografische codeschakelaar:

• Druk op een willekeurige toets, maar niet de P-toets. OF

• Houd het eerste cijfer van de pincode gedurende minstens 1 seconde ingedrukt.

De gele LED voor de toetsenverlichting wordt ingeschakeld. De codeschakelaar blijft ca. 30 sec. actief. Na het intoetsen van een geldige pincode wordt de openingscode gezonden.

Zolang de groene LED brandt, kan door het indrukken van een willekeurige toets een nieuwe impuls worden verzonden, zonder dat de complete pincode opnieuw moet worden ingetoetst.

Terugkeer naar de stand-by-modus:

30 sec. na het laatste indrukken van een willekeurige toets gaat de groene LED uit. De codeschakelaar bevindt zich opnieuw in de stand-by-modus. Om de actieve modus voortijdig af te breken, drukt u op de P-toets.

Opmerking:

Iedere druk op een toets wordt aangegeven door het oplichten van de groene LED.

Batterij-indicatie

Indien de groene LED ca. 5 seconden brandt en het niet mogelijk is om een pincode in te toetsen:

• Controleer de batterij.

Als de groene LED uitgaat, kan er een code worden ingetoetst. De ingetoetste pincodes blijven ook na het vervangen van de batterij behouden.

6.1 Bediening van de radiografische codeschakelaar

6. Inbedrijfstelling

Page 51

Montage- en bedieningshandleiding, Command 222 NL (#75171) 51

6.2.1 Pincodes veranderen

Opmerking:

De pincodes moeten binnen 15 seconden worden ingetoetst, aangezien het apparaat anders opnieuw overschakelt naar de stand-by-modus.

6. Inbedrijfstelling

Attentie!

Voor uw veiligheid en om gebruik door onbevoegden te voorkomen, moeten de in de fabriek voorgeprogrammeerde pincodes worden veranderd.

Uitvoering Indicatie

1. P – toets indrukken groene LED knippert langzaam

2. Mastercode intoetsen

groene LED brandt kort

bij het intoetsen van een cijfer

3. P – toets indrukken

groene LED knippert snel4.

Nieuwe pincode intoetsen

(max. 8 cijfers)

Kanaalcode (cijfertoets 1, 2, of 3)

selecteren

6. P – toets indrukken

groene LED gaat uit,

de pincode is opgeslagen

Fabriekslevering:

Pincode kanaal 1 = 1111 Pincode kanaal 2 = 2222

Pincode kanaal 3 = 3333 Kanaal 4 (zonder pincode) =

6.2 Programmering van de radiografische codeschakelaar

P Mastercode P Codering 1

Kanaalcode

1, 2 of 3

Programmeeroverzicht:

Page 52

52 Montage- en bedieningshandleiding, Command 222 NL (#75171)

6. Inbedrijfstelling

6.2.2 Mastercode veranderen

Attentie!

De mastercode moet op een veilige plaats worden bewaard. Bij verlies van de mastercode is de radiografische codeschakelaar om veiligheidsredenen onbruikbaar.

Uitvoering Indicatie

1. P – toets indrukken gele LED brandt,

groene LED knippert langzaam

2. Mastercode intoetsen

3. P – toets indrukken groene LED knippert snel

4. P – toets indrukken

groene LED knippert nog sneller

Nieuwe mastercode intoetsen

(max.8 cijfers)

6. P – toets indrukken

groene LED gaat uit,

de mastercode is opgeslagen

Nieuwe mastercode:

P Mastercode P P Nieuwe mastercode P

Programmeeroverzicht:

Page 53

Montage- en bedieningshandleiding, Command 222 NL (#75171) 53

• Verbind de radiografische codeschakelaar (A) en de handzender (C) met behulp van de programmeerkabel (B).

• Druk op een willekeurige cijfertoets (0-9). De gele LED brandt.

• Toets de gewenste openingspincode in (pincodekanaal 1, 2 of 3). De groene LED brandt 20 seconden.

Voorzichtig!

Door een bediening van de handzender kan de deur worden bewogen!

6.3.1 Code overdragen van de zender op de radiografische codeschakelaar

6. Inbedrijfstelling

6.3 Code overdragen

6.3.1 / 1

• Druk tegelijkertijd:

- Op de desbetreffende toets van de

- handzender (bijv. kanaal 1, toets 1),

- Gedurende ca. 5 sec. op het nummer van het geselecteerde pincodekanaal.

• Druk op de P-toets. De groene LED gaat uit.

De code van de handzender is overgedragen op de codeschakelaar.

Page 54

54 Montage- en bedieningshandleiding, Command 222 NL (#75171)

6. Inbedrijfstelling

• Verbind de radiografische codeschakelaar (A) en de handzender (C) met behulp van de programmeerkabel (D).

• Druk op een willekeurige cijfertoets (0-9). De gele LED brandt.

• Toets de gewenste openingspincode in (pincodekanaal 1, 2 of 3). De groene LED brandt 20 seconden.

Voorzichtig!

Door een bediening van de handzender kan de deur worden bewogen!

6.3.2 Code overdragen van de radiografische codeschakelaar op een zender

6.3.2 / 1

• Druk tegelijkertijd:

- Op een willekeurige cijfertoets van de

- radiografische codeschakelaar gedurende

- ca. 1 - 2 sec.,

- Op de gewenste toets van de handzender. De rode LED van de handzender knippert snel.

• Druk op de P-toets. De groene LED gaat uit.

De code van de codeschakelaar is overgedragen op de handzender.

Page 55

Montage- en bedieningshandleiding, Command 222 NL (#75171) 55

6. 6. Inbedrijfstelling

6.4 Resetfunctie

Opmerking:

- Door de resetfunctie wordt de mastercode teruggezet op de fabrieksinstelling.

- De pincodes worden gewist en moeten opnieuw worden geprogrammeerd.

• Druk tegelijkertijd op de toetsen 0 en 1 gedurende ca. 5 seconden. De gele LED knippert snel en opnieuw langzaam.

• Houd de toetsen zo lang ingedrukt, tot de gele LED gelijkmatig snel knippert.

De radiografische codeschakelaar is gereset.

Page 56

56 Montage- en bedieningshandleiding, Command 222 NL (#75171)

Hierbij verklaren wij dat het hierna beschreven product op basis van zijn ontwerp en model alsook in de door ons in omloop gebrachte uitvoering bij doelmatig gebruik voldoet aan de fundamentele eisen overeenkomstig artikel 3 van de R&TTE-richtlijn 1999/5/EG. Bij een niet met ons afgesproken wijziging van de producten verliest deze verklaring haar geldigheid.

Product: Command 222

Marantec Antriebs- und Steuerungstechnik GmbH & Co. KG Remser Brook 11 · 33428 Marienfeld · Germany

Fon +49 (5247) 705-0

7.1 Fabrikantenverklaring

7. Bijlage

Toegepaste geharmoniseerde normen, in het bijzonder: EN 300220-1 EN 300220-3 EN 301489-1 EN 301489-3

31.07.2004 ppa. J. Hörmann

Page 57

Montage- en bedieningshandleiding, Command 222 NL (#75171) 57

7. Bijlage

Product:

Toegepaste geharmoniseerde normen, in het bijzonder: EN 300220-1 EN 300220-3 EN 301489-1 EN 301489-3

Datum / handtekening

7.2 EG-verklaring

van overeenstemming

Page 58

Page 59

Page 60

EN 55011 EN 50081 EN 50082 ETS 300220

Version: 03.2006

#75 171

1 - D/GB/F/NL 360258 - M - 0.5 - 1105

DEUTSCH Urheberrechtlich geschützt.

Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

ENGLISH Copyright.

No part of this manual may be reproduced without our prior consent. Subject to changes which are in the interest of technical improvements.

FRANÇAIS Protégé par droits d’auteur

Reproduction, même partielle, seulement après autorisation de notre part. Sous réserve de modifications servant au progrès technique.

NEDERLANDS Auteursrechtelijk beschermd.

Nadruk, ook gedeeltelijk, uitsluitend met onze toestemming. Wijzigingen met het oog op de technische vooruitgang voorbehouden.

www.marantec.com
