Manta UCH010 User Manual [de]

Flat Panel Bracket
Model:
UCH010
Instrukcja obsługi
User’s Manual
Bedienungsanleitung
Manual de usuario
Návod k obsluze
Инструкция использования
Instrukcja Obsługi PL
A
(×4) Wręt M5×16
D
(×4) Podkładka
M8/M6/M5
B
(×4) Wręt M6×16
E
(×4) Śruba M8
C
(×4) Wręt M8×16
F
(×4) Kołek rozporowy
do betonu M8
G
(×4) Podkładka M8

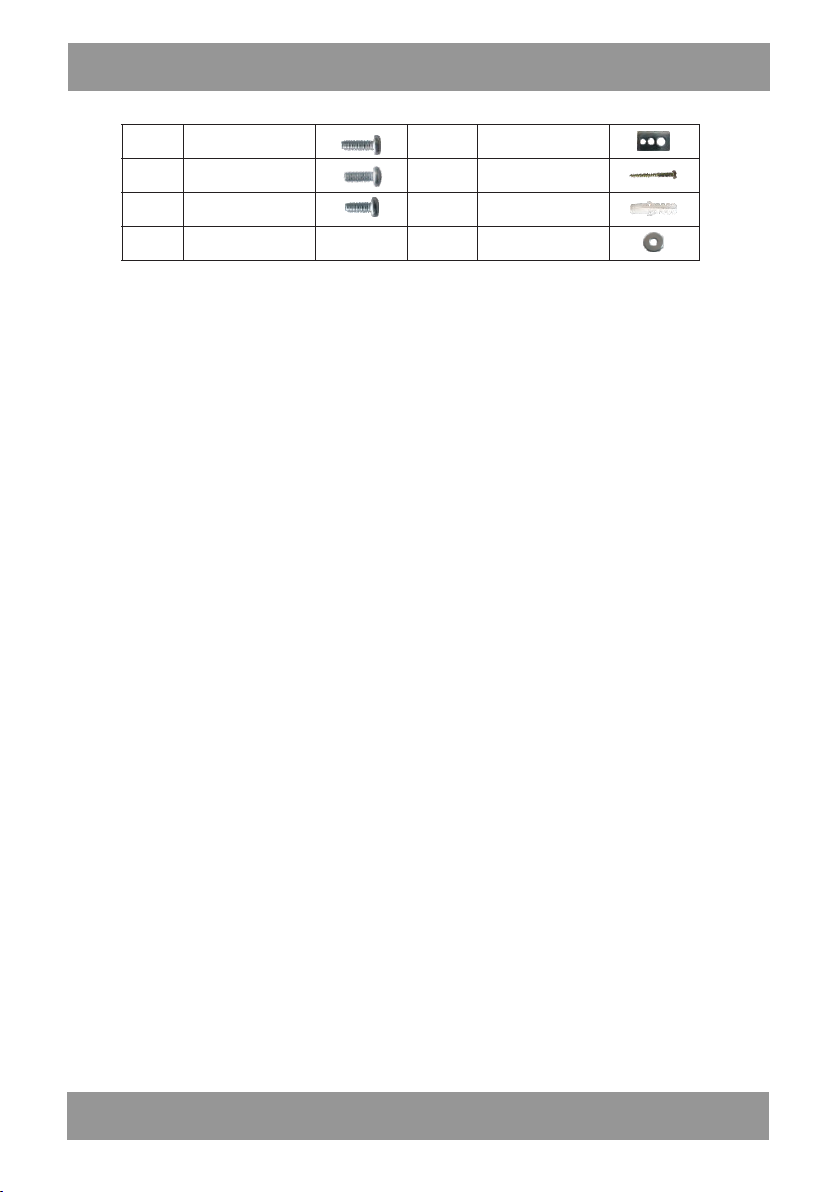

Części:
Krok 1: Montaż płyty naściennej
Montaż na ścianie z drewnianym szkieletem
UWAGA: Aby bezpiecznie zamontować płytę na ścianie z drewnianym szkieletem, trzeba umocować ją do dwóch filarów znajdujących się w odległości co najmniej 40 cm.
Za pomocą elektronicznego wykrywacza (dostępnego w sklepach) należy określić położenie dwóch
1
sąsiadujących ze sobą filarów szkieletu i zaznaczyć ich położenie ołówkiem.
Korzystając z poziomnicy i pomocy drugiej osoby należy ustawić płytę naścienną przy ścianie tak, by
2
znajdowała się w wybranym miejscu i była ustawiona poziomo.
Należy zaznaczyć położenie prawych (na górze i na dole) i lewych (na górze i na dole) wąskich poziomych
3
otworów tak, by pokrywały się z położeniem filarów.
Łącznie należy zaznaczyć na ścianie cztery pozycje.
4
Następnie należy wstępnie nawiercić w filarach otwory o średnicy 5 mm i głębokości 50 mm
5
w zaznaczonych wcześniej punktach. Płytę naścienną przyłożyć do ściany i wyrównać szczeliny montażowe z nawierconymi
6
otworam i. W każdy z otworów włożyć śrubę do drewna z gwintowaniem na części długości i
7
podłożoną podkładką (J). Dokręcić śruby kluczem płaskim, obracając go w prawo aż do momentu wyczucia oporu.
8
UWAGA: UWAGA:
Śrub nie należy przykręcać zbyt mocno, aby nie uszkodzić ściany. Unikać zbyt mocnego dokręcania.
Nie puszczać płyty naściennej, dopóki nie zostanie stabilnie zamocowana na ścianie i odpowiednio zabezpieczona.
Montaż na ścianie betonowej / ceglanej
UWAGA:
1
Należy rozpocząć od umieszczenia płyty naściennej w odpowiednim położeniu przy ścianie, ustawiając ją
za pomocą poziomnicy.
2
Zaznaczyć na ścianie miejsca mocowania płyty w czterech punktach.
3
Za pomocą wiertarki elektrycznej i wiertła do betonu wywiercić otwory o średnicy 12 mm i głębokości
50 mm.
4
W każdy otwór wprowadzić kołek rozporowy.
5
Jeśli będzie to niezbędne, dobić lekko młotkiem każdy z kołków w otworze, by ich krawędzie pokrywały
się z płaszczyzną ściany.
6
Po umieszczeniu kołków na miejscu przyłożyć ponownie płytę do ściany.
7
W każdą z nakrętek (G) wprowadzić śrubę.
8
Nie dokręcać śrub ostatecznie, dopóki wszystkie nie znajdą się w miejscach mocowania płyty.
Montaż na ścianie betonowej wymaga użycia kołków rozporowych do betonu.
2
Instrukcja Obsługi PL
F
E
E
G
G
Krok 2 Montaż panela
Aby zapewnić jak najlepsze mocowanie panelu, do zestawu dołączono komplet śrub o różnych średnicach
1
i długościach.
Telewizor należy ułożyć ekranem w dół na miękkiej, płaskiej powierzchni i odnaleźć w jego
2
obudowie nagwintowane otwory.
3 Sprawdzić, jakiej długości śruby należy użyć (A/B/C), ostrożnie wkładając do otworu
słomkę lub wykałaczkę i zaznaczając na niej głębokość otworu.
Jeśli telewizor ma zakrzywioną obudowę lub gwintowany otwór został umieszczony w dodatkowym
4
zagłębieniu, [należy użyć odpowiedniego dystansu].
5 W zależności od rozmiarów otworu należy dobrać śrubę o odpowiedniej średnicy, przeprowadzić ją przez
otwór w prostokątnej podkładce, a następnie złożyć całość jak pokazano na ilustracji.
KONSERWACJA
Co dwa miesiące należy sprawdzać, czy śruby są dobrze dokręcone.
W razie jakichkolwiek wątpliwości dotyczących instalacji należy skonsultować się z wyspecjalizowanym sprzedawcą.
3
User’s Manual EN

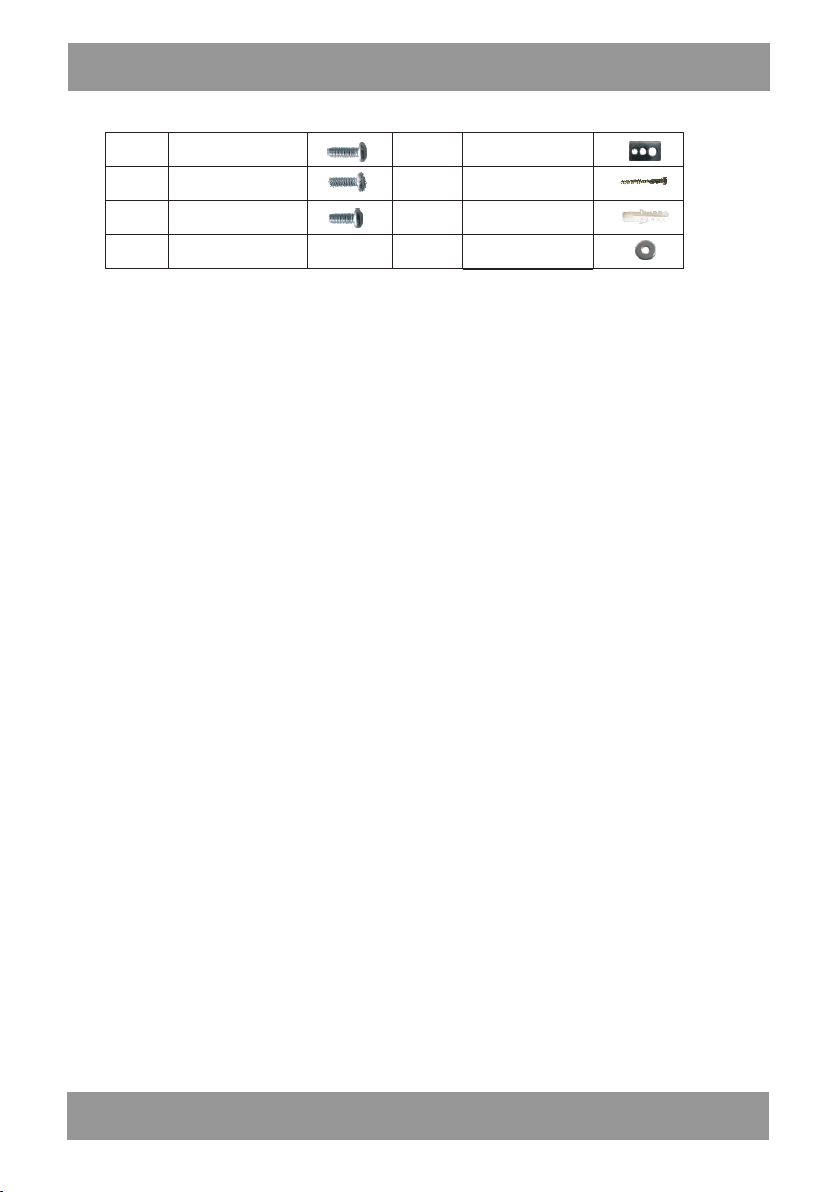

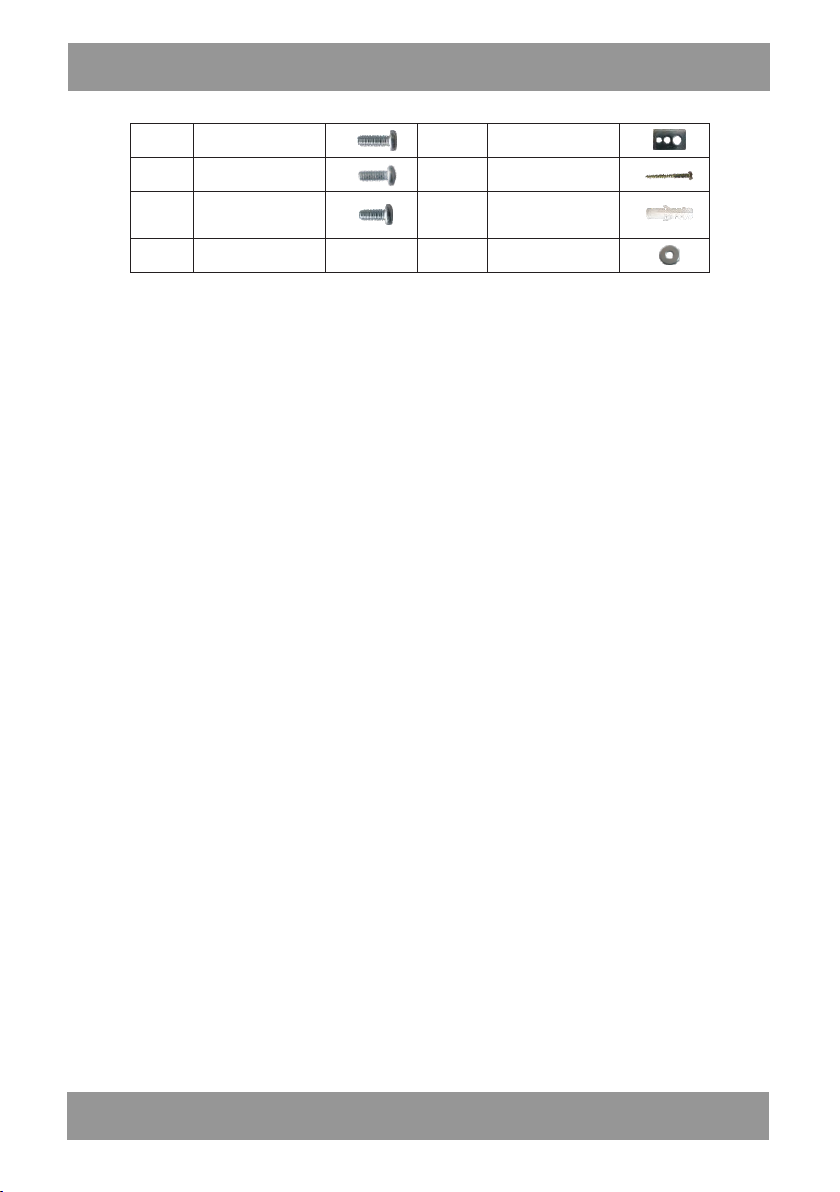

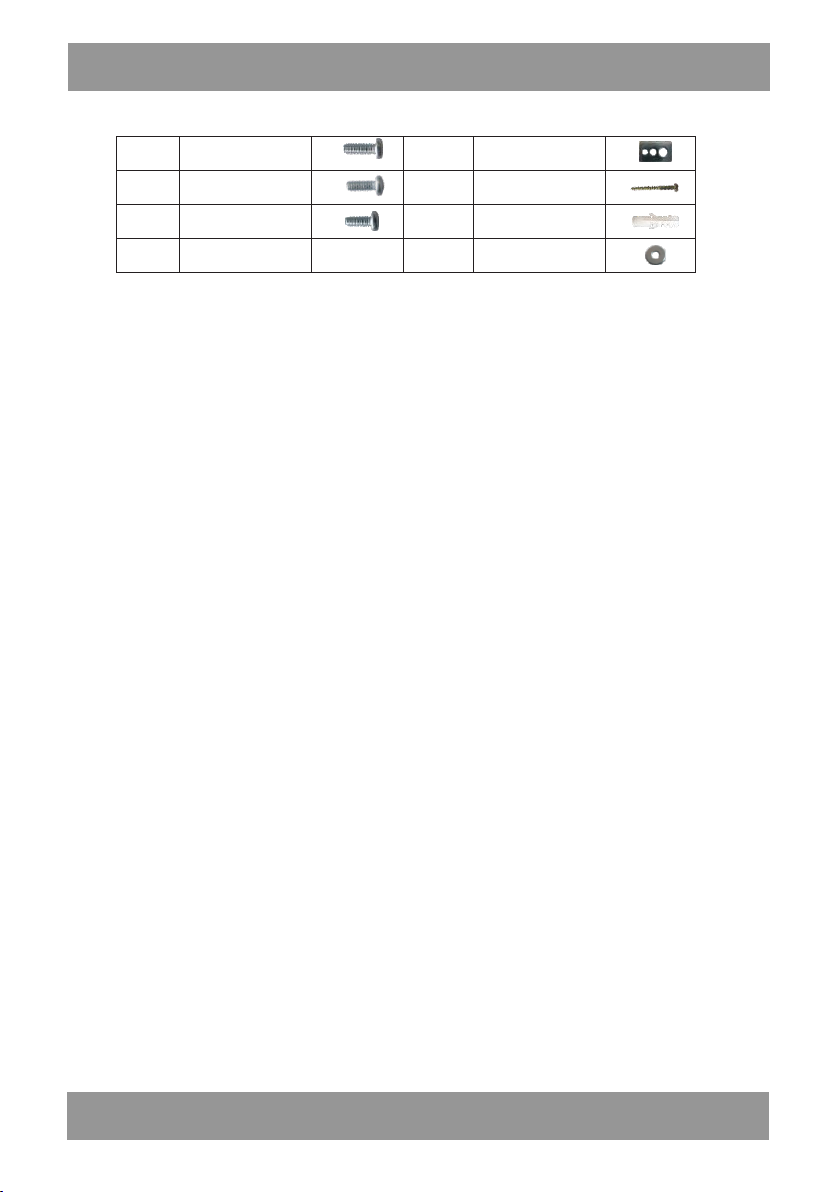

Hardware kit:
(×4) M8/M6/M5 Washer
A
(×4) M5×16 Screw
B
(×4) M6×16 Screw
C
(×4) M8×16 Screw

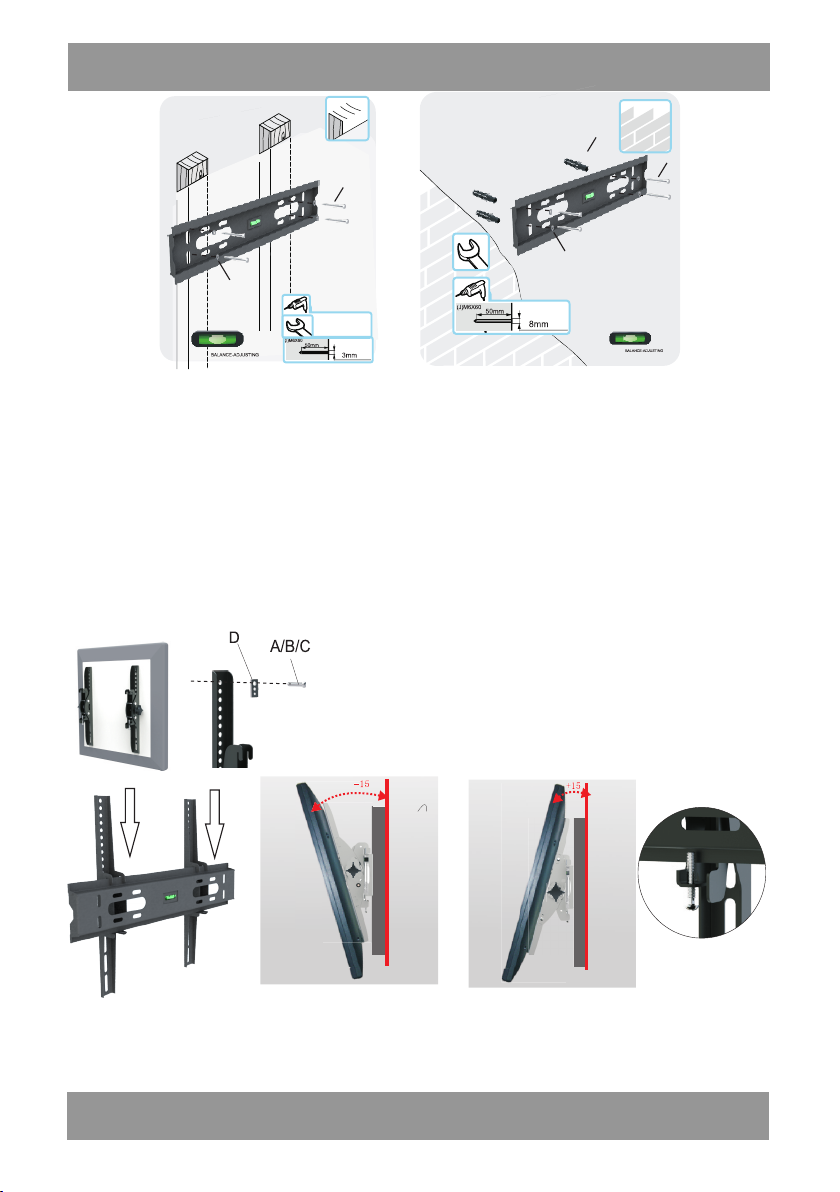

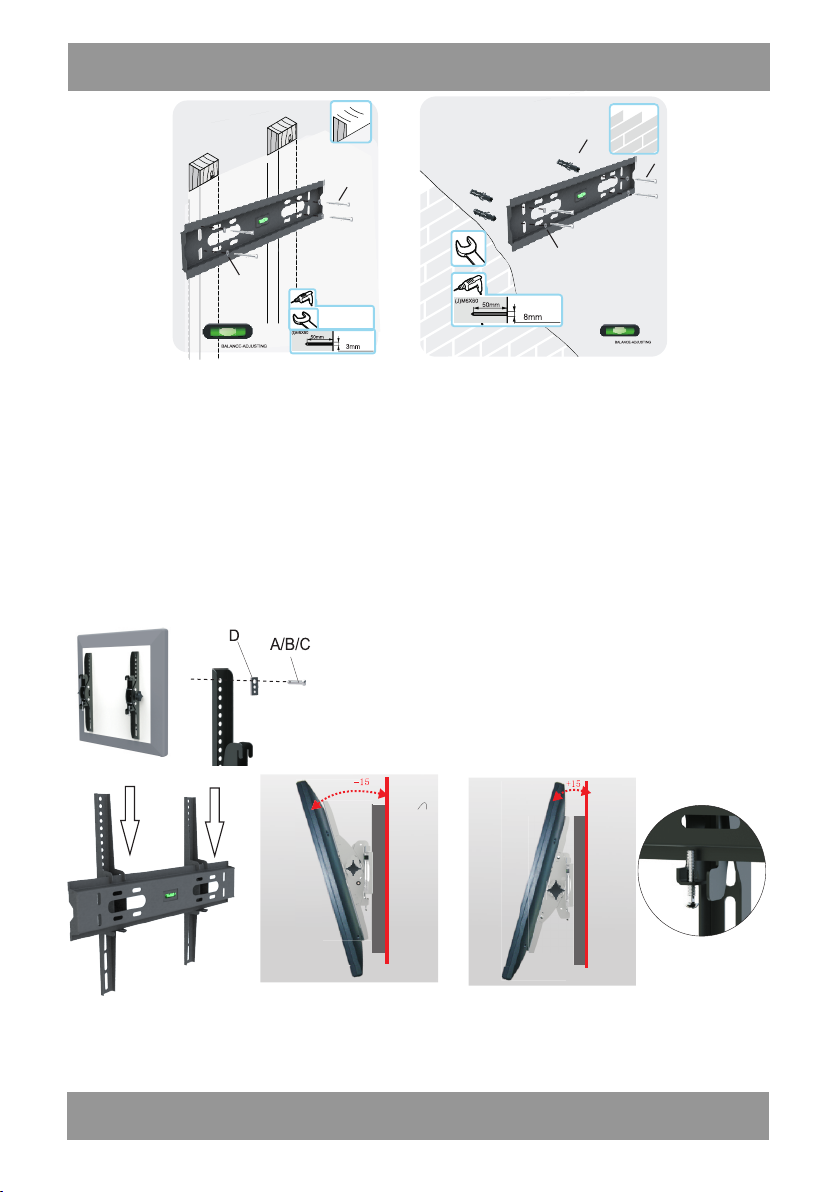

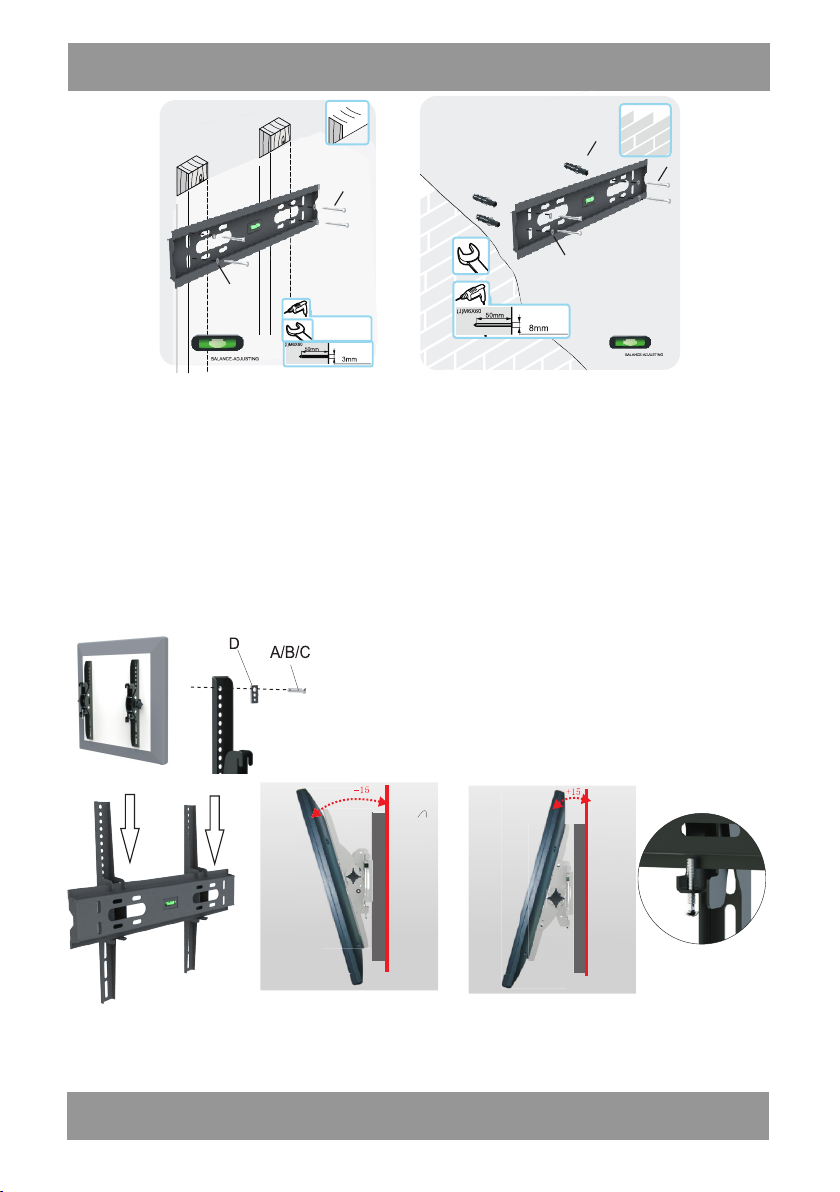

Step1: Wall plate installation
Wood Stud Installation
NOTE
:For secure wood stud mounting,the wall plate must be mounted to two studs at
least 16"apart.
Use a high-quality electrnic stud finder (commercially available) to locate two adjacent studs
1
and mark their locations with a pencil.
2
With the help of an assistant, and using the bubble level to ensure the wall plate is level, position the wal l plate against the wall in the desired mounting location.
3
Mark the right (upper and lower) and the left (upper and lower) positions of the small horizontal slots that are in alignment with the studs.
4
You s ho ul d ma rk f ou r po si ti on s to ta l.
5
Next, Pre-drill a 5mm hole 50mm deepth in the wall stud at each marked location.
6
please position the wall plate against the wall and line up the mounting slots with drilled holes
7
For each location, insert a lag bolt and washer(J) into the wall
8
Tighten bolt wit h an open ended soc ket wrench by t urni ng clockwise un til tigh t.
D
E
(×4) M8 Concrete anchor
F
G
(×4) M8 Washer
4) M8 Bolt
CAUTION:
CAUTION:
Do not over-tighten bolts-doing so many cause unnecessary damage to the wall. Avoid excessive torque.
Do not release the wall plate until it is properly mounted and secured to the wall.
Concrete/Brick Installation
The concrete anchors must be used for concrete installation.
NOTE:
1
Begin by placing the wall plate into position against the wall, using the bubble level to keep it level.
2
Mark off four holes to be used for securing the mount and place the wall
3
Next,drill holes using an electric drill and 12mm masonry bit 50mm deepth.
Insert a concrete anchor into to rach hole.
4
If necessary, a hammer can be used to liahtly tap each anchor into place so that they are flush with the
5
wall.
6
Once all of the anchors are in place ,move the wall plate back into position .
7
Attach the bolt into the washer(G) that is placed in the wall .
8
Do not tighten until all screws are in plate .
4
User’s Manual EN
F
E
E
G
G
Step2 Display bracket Installation
To e n su r e o pt i ma l i n st a ll a ti o n, t hi s k i t i nc l ud e s va r io u s s cr e ws of di f fe r e d ia m et e rs an d l e ng t hs .
1
Place your TV screen down on a soft,flat surface,and locate the threaded mounting points that are
2
located on the back of the display.
3
Determine which screw (A/B/C)is of the correct length by carefully inserting a straw,or toothpick,and mark how deep the mounting point is.
4
If your display has a curved back or a recessed thread mounting point.
5
According to the size of display's hole,choose the corresponding screw and hole on the rectangle washer, then thread them in line as showed
TENDING INSTRUCTION
Please check whether screws are fixed well each two months
If you have any other doubles regarding the products or the installation,please consult to the special franchiser
5
