Manta SPK95019 User Manual [en, pl, de, it, ru +2]

BLUETOOTH SPEAKER

Model:

SPK95019

Instrukcja obsługi

User’s Manual

Bedienungsanleitung

Manual de usuario

Istruzioni d’uso

Návod k obsluze

Инструкция использования

Instrukcja Obsługi PL

2

NAJWAŻNIEJSZE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Prosimy o uważne zapoznanie się z niniejszą instrukcją obsługi przed
rozpoczęciem użytkowania urządzenia. Należy stosować się do wytycznych
dotyczących bezpiecznego użytkowania oraz zachować instrukcję obsługi, aby
móc powrócić do niej w przyszłości.

1. Zabezpieczenie przewodu zasilającego: Upewnij się, że przewód zasilający nie
znajduje się w przejściu lub nie jest przyciśnięty przez żadne ciężkie przedmioty.
Zwróć szczególną uwagę na wtyczkę, przewód, a także gniazdo zasilające
znajdujące się na urządzeniu. Nie należy ciągnąć za przewód zasilający urządzenia.

2. Wentylacja: Aby zapobiec przegrzaniu urządzenia, należy umieścić je w
przewiewnym miejscu. NIE NALEŻY przykrywać urządzenia ani umieszczać na nim
żadnych przedmiotów. Urządzenie powinno być ustawione w odległości co
najmniej 10 centymetrów od ściany. NIE NALEŻY ustawiać urządzenia na łóżku,
sofie, dywanie ani w innych miejscach ograniczających przepływ powietrza.

3. Demontaż urządzenia: NIE NALEŻY demontować elementów urządzenia.
Dotknięcie wewnętrznych komponentów urządzenia grozi porażeniem.

4. Niepokojący zapach: Jeżeli urządzenie wydziela jakikolwiek niepokojący zapach,
należy natychmiast odłączyć je od gniazdka. Nie należy ponownie włączać
urządzenia, dopóki nie zostanie naprawione przez wykwalifikowanego

pracownika centrum serwisowego.

5. Uwaga: urządzenie jest zasilane prądem o napięciu i częstotliwości:
100–240V, 50–60 Hz.

6. Uwaga: Nie należy wystawiać urządzenia na kontakt z jakąkolwiek cieczą, a
także umieszczać urządzenia w pobliżu naczyń z wodą.

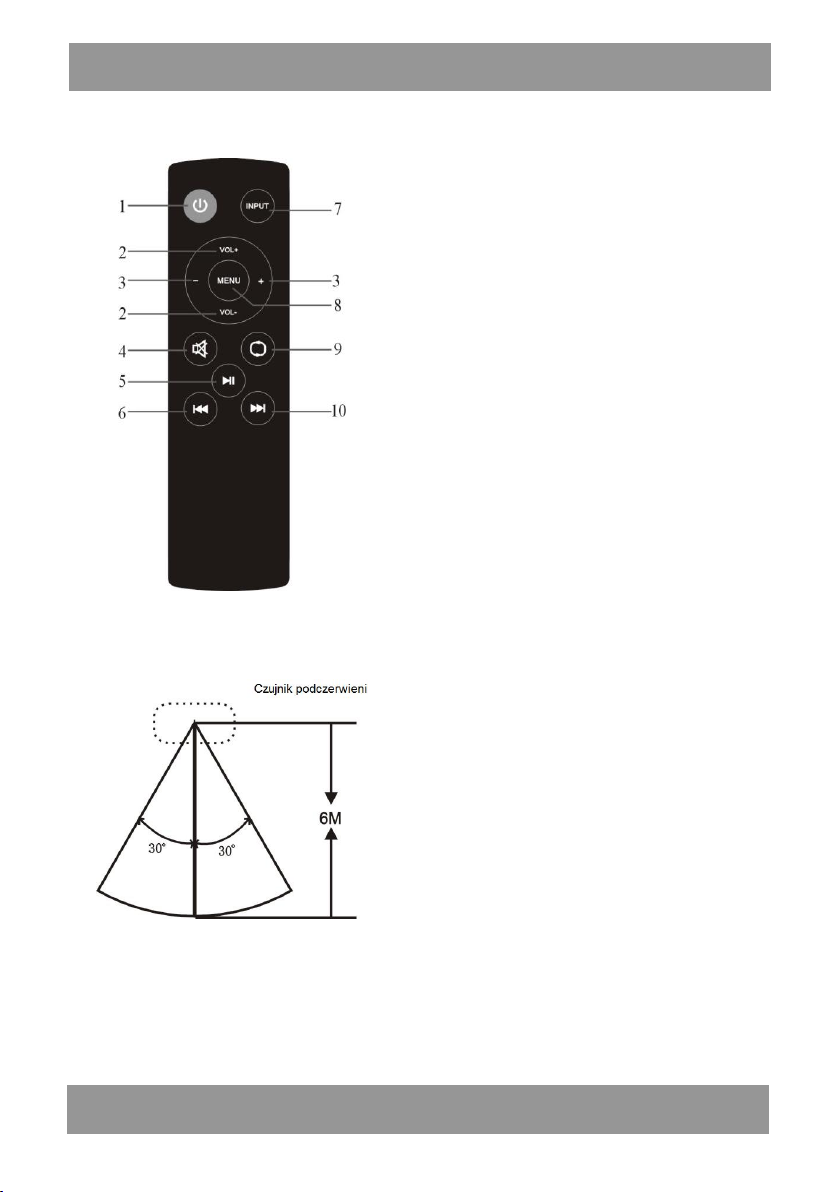

OPIS FUNKCJI PILOTA

Zasięg pilota

Instrukc ja Obsługi PL

1. Czuwanie

2. Głośność urządzenia +/-

3. Przycisk wyboru Menu -/+

4. Przycisk wyciszenia

5. Poprzedni/VOL-

6. Odtwarzanie/pauza

7. Przycisk sygnału wejściowego

8. Przycisk wyboru Menu

9. Przycisk powtarzania

10. Następny/VOL+

Uwaga:

Pomiędzy pilotem a urządzaniem nie powinny znajdować się żadne większe

obiekty.

3

Instrukcja Obsługi PL

OPIS FUNKCJI PANELU STEROWANIA

1

14

3

2

6

4

7

5

9

8

7

10

11

13

12

1. Wyświetlacz LED

2. FUNKCJE -/+

3. MIC: Wejście mikrofonu

4. GUITAR: Wejście gitary

5. POWER/INPUT: Przełącznik ZASILANIE/USB/WEJŚCIE LINIOWE/BLUETOOTH/FM

6. Przycisk wyboru Menu

7. SD/USB: wejście SD/USB. Podłączając jakiekolwiek urządzenie należy zwrócić

szczególną uwagę na ułożenie wtyczki względem gniazda. Ładowarka USB 5V 1A.

8. Poprzedni utwór

9. Play/Pause

10. Wejście liniowe

11. Dioda LED
Światło CZERWONE wskazuje na ładowanie urządzenia.

Światło ZIELONE wskazuje, że urządzenie zostało w pełni naładowane.

12. Interfejs zasilanie DC 15V

13. Następny utwór

14. VOLUME-/+: Regulacja głośności urządzenia.

4

Instrukcja Obsługi PL

PODSTAWOWE OPERACJE

1. Włączanie urządzenia
Przytrzymaj przycisk STANDBY na panelu sterowania/pilocie przez kilka sekund,

urządzenie włączy się i zapali się dioda LED. Jeżeli urządzenie znajduje się w trybie
czuwania (STANDBY) przez długi czas, wyłączy się automatycznie. Aby ponownie włączyć
urządzenie, wystarczy nacisnąć przycisk STANDBY na panelu sterowania/pilocie.

2. Wybór trybu wejściowego
Aby dokonać wyboru trybu wejściowego, należy nacisnąć przycisk wyboru trybu
wejściowego na pilocie lub przycisk sygnału wejściowego na przednim panelu sterow-

ania.

3. Wyciszanie urządzenia
Aby wyciszyć urządzenie, należy nacisnąć raz przycisk wyciszenia na pilocie. Aby
wyłączyć wyciszenie, należy nacisnąć przycisk ponownie.

4. Dostosowywanie głośności na pilocie
Naciśnij przycisk VOL +/- na pilocie, aby dostosować głośność urządzenia.

5. Regulacja głośności na urządzeniu
Przekręć pokrętło w lewo, aby zmniejszyć głośność lub w prawo, aby ją zwiększyć.

6. FUNCTION pokrętło
Przekręcić pokrętło w lewo lub w prawo, aby ustawić inny efekt dla
wszystkich opcji (światło, kolory lub dźwięk) pod przyciskiem MENU.

7. Wybór Menu
Naciśnij przycisk MENU na panelu sterowania lub pilocie, aby wybrać BT,1U,2U,DL,

EC,BO,BA (łącznie 7 opcji), a następnie przekręć pokrętło FUNCTION +/-, by

dokonać wyboru opcji.
(TB=tony wysokie, 1U=głośność mikrofonu, 2U=głośność gitary, DL=opóźnienie,
EC=echo, BO=tryb światła, BA=tony niskie).

8. Powtarzanie

Podczas odtwarzania, naciśnij przycisk powtarzania na pilocie jeden raz, aby
powtarzać odtwarzany obecnie utwór. Aby wyłączyć powtarzanie, wciśnij ponownie

przycisk powtarzania.

9. PREV/NEXT (poprzedni/następny)
Za pomocą przycisków PREV/NEXT można wybrać konkretne utwory z listy

odtwarzania.

10. Ładowarka USB
Moc wyjściowa ładowarki USB do telefonów komórkowych wynosi 5V 1A.

5

Instrukcja Obsługi PL

Bluetooth:

Naciśnij przycisk INPUT na panelu sterowania lub pilocie, aby wybrać tryb
Bluetooth. Jednocześnie przejdź do ustawień Bluetooth telefonu, tabletu lub innego
urządzenia audio z technologią Bluetooth i wybierz „SPK95019“. Oba urządzenia
nawiążą połączenie przez Bluetooth. Aby sterować urządzeniem za pomocą
telefonu, tabletu, itp., prosimy pobrać aplikację „Discolor DJ“.
Po tym jak urządzenia nawiążą łączność poprzez Bluetooth, uruchom aplikację
„Discolor DJ“ w telefonie, tablecie, itp., a następnie wciśnij przycisk Bluetooth.
Umożliwi to sterowanie pięcioma trybami pracy urządzenia za pomocą telefonu:
muzyka, światło, karta SD/USB, Bluetooth oraz korektor graficzny. Aby wyłączyć
aplikację, należy nacisnąć przycisk „wyjdź“.

Aby sterować urządzeniem za pomocą telefonu komórkowego, należy pobrać
oraz zainstalować aplikację „Discolor DJ”
Po uruchomieniu aplikacji „Discolor DJ” na ekranie głównym
znajduje się 6 głównych funkcji:

1. Odtwarzanie muzyki przez Bluetooth

2. Ustawienia koloru, jasności oraz trybu pracy oświetlenia

3. Odtwarzanie muzyki z nośnika USB

4. Ustawienia połączenia Bluetooth

5. Korektor graficzny, ustawienia głośności muzyki, mikrofonu

oraz gitary.

6. Wyciszenie wejścia liniowego

6

Instrukc ja Obsługi PL

(1) Ustawienia połączenia Bluetooth:

Wybierz ikonę

następnie wybierz opcję „Discolor DJ BLE", aby połączyć urządzenie z głośnikiem.

(2) Odtwarzanie muzyki przez Bluetooth

Wybierz ikonę , aby przejść do ekranu odtwarzania muzyki przez Bluetooth.
Wybierz opcję „Pick songs to play”, aby wybrać utwory, które zostaną
odtworzone, następnie zatwierdź wybór przycis kiem „Done”, aby powrócić do
ekranu odtwarzania muzyki. Podczas odtwarzania możesz zatrzymywać i
wznawiać odtwarzanie, przejść do kolejnego lub poprzedniego utworu, regulować
głośność dźwięku, ustawić powtarzanie utworów, a także wybrać opcję
odtwarzania losowego utworu z listy. Wybierz „Back”, aby powrócić do ekranu
głównego.

(2) Ustawienia koloru, jasności oraz trybu pracy oświetlenia

Wybierz ikonę , aby przejść do ekranu ustawień oświetlenia. Na tym
ekranie możesz wybrać kolor wyświetlany przez głośnik oraz dostosować jasność
oświetlenia. Aby powrócić do ekranu głównego, wybierz „Discolor DJ ” w lewym
górnym rogu.
Opcja „Profiles” pozwala na ustawienie jednego z 12 zaprogramowanych trybów
migania światła. Aby powrócić do ustawień koloru i jasności, wybierz opcję „Light”
znajdującą się w lewym górnym rogu ekranu.

, aby przejść do ekranu ustawień połączenia Bluetooth,

7

Instrukc ja Obsługi PL

(3) Odtwarzanie muzyki z nośnika USB

Po podłączeniu nośnika USB do głośnika, wybierz ikonę , aby przejść do
trybu odtwarzania muzyki z nośnika USB. W tym trybie możesz wybierać i
odtwarzać utwory znajdujące się na nośniku USB. Wybierz „Play”, aby przejść do
ekranu odtwarzania, gdzie jest możliwe odtwarzanie oraz zatrzymywanie muzyki,
wybór poprzedniego oraz kolejnego utworu, a także regulacja głośności. Wybierz
opcję „List”, aby wrócić do lis ty utworów na nośniku, wybi erz „Back”, aby wrócić
do ekranu głównego.

(4) Korektor graficzny, dostosowywanie głośności muzyki, mikrofonu oraz gitary

Wybierz ikonę , aby przejść do ekranu ustawień dźwięku. Na tym ekranie
możliwe jest dostosowanie głośności muzyki, mikrofonu oraz gitary, a także wybór
jednego z czterech już ustawionych trybów korektora dźwięku: Pop, Classical, Jazz
oraz Rock. Możesz także wybrać opcję G-Eq, aby uruchomić graficzny korektor
dźwięku, pozwalający na wybór własnych ustawień.

(5)Wyciszenie wejścia liniowego

Wybierz ikonę , aby przejść do ekranu wejścia liniowego. Kliknięcie ikony

wycisza muzykę, ponowne kliknięcie ikony włącza dźwięk. Wybierz

opcję „Back”, aby powrócić do ekranu głównego.

8

Instrukcja Obsługi PL

Prawidłowa utylizacja urządzenia.

To oznaczenie informuje, że produktu nie należy utylizować wraz z
odpadami z gospodarstw domowych w całej Unii Europejskiej. Aby
uniknąć ewentualnych szkód dla środowiska i człowieka
spowodowanych niekontrolowaną utylizacją odpadów, należy
poddawać je odpowiedzialnemu odzyskowi w celu zadbania o
zrównoważone ponowne wykorzystanie surowców materiałowych.
Aby zwrócić wykorzystane urządzenie, należy skorzystać z
odpowiednich systemów zwrotu i zbiórki odpadów lub
skontaktować się ze sprzedawcą urządzenia. W takim punkcie
istnieje możliwość poddania wyrobu odzyskowi w sposób
bezpieczny dla środowiska.

Uwaga!
Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez

wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów
technicznych, oprogramowania oraz podręcznika użytkownika. Niniejszy
podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktu.
Producent i dystrybutor nie ponoszą żadnej odpowiedzialności tytułem

odszkodowania za jakiekolwiek nieścisłości wynikające z błędów w opisach
występujących w niniejszej instrukcji użytkownika.

9

10

User’s Manual EN

IMPORTANT SAFETY MEASURES

Before using this machine, please read all the safety and operation instructions.
Meanwhile, please observe all the instructions about safe operation. These safety
and operation instructions should be kept for reference.

1. Protection of power supply wire: Make sure that the power supply wire

is not tramped and pressed by heavy objects. Pay special attention to the power
plug, supply wire and the outlet on the machine .DO NOT pull or drag the power
supply wire.

2. Ventilation: This set must be put in ventilated place. DO NOT put disk on it

or cloth to cover it. The distance away from the wall should not be less than 10
centimetres. DO NOT put this set on the bed, sofa, carpet or other objects with
similar surface for the sake of good ventilation.

3. Casing Dismantling: DO NOT dismantle the casing. If one touches the inner

components, he or she will probably get serious electric shock.

4. Unusual smell: When you discover unusual smell or smoke, cut the power

supply immediately and pull out the plug from the outlet on the wall. Contact the
vendor or the near repairing centre.

5. Attention: This set applies to AC100-240V/50-60Hz power supply.

6.It is forbidden to put articles full with liquid on the unit, and avoid liquid into the

unit to lead to trouble, e.g. vase.

User’s Manual EN

REMOTE CONTROL DESCRIPTIONS

1. Standby

2.Master volume +/-

3.Menu selecting -/+ button

4.Mute button

5. Previous/VOL-

6.Play/ Pause

7.Signal input button

8.Menu selecting button

9.Repeat button

10.Next/VOL+

Operation range of the remote control

Notice:
There should be no big obstacle between
the remote control and the main unit.

11

PANEL DESCRIPTIONS

User’s Manual EN

1

14

3

2

6

4

7

5

9

8

7

10

11

13

12

1.LED display

2.FUNCTION -/+

3.MIC: Microphone signal input.

4.GUTAR:Guitar input

5.POWRE/INPUT:POWER/USB/SD/LINE IN/BLUETOOTH input switch

button.

6.Menu selecting button

7.SD/USB: SD/USB card input, please pay attention to the direction When

inserting the card. USB charge power out 5V 1A.

8.Previous song

9.Play/Pause

10.Line input

11.LED light (Red - charging, Green - fully charged)

RED Charging indicator light.
GREEN Fully charged indicator light.

12.DC 15V electhcize interface

13.Next song

14.VOLUME-/+:Master volume adjustment.

BASIC OPERATION

1.Switching the unit ON

Hold the STANDBY button on the panel/remote control down for a few seconds
and the unit will turn on, illuminating the LED light. If the unit has been in
STANDBY mode for a long time, it will turn off automatically. To switch the
unit on again, just press the STANDBY button on the panel/remote control.

12

User’s Manual EN

2.Input mode selection
You can select the input mode by pressing the input mode selection button on the
remote control or you can press the signal input selection button on the front panel.

3.Mute
To mute the unit, press the mute button once on the remote control. To cancel
the mute option, press the mute button again.

4. Volume adjustment on the remote control Press the VOL +/- button on the
remote control to adjust the volume.

5. Volume adjustment on the unit
Turn the dial anticlockwise to decrease the volume and clockwise to increase the
volume.

6. FUNCTION DIAL
Twist the dial left or right to adjust the different effect for all options((light,colors or
volume) under the MENU button.

7. MENU SELECTION

Press the MENU button on the panel or remote control to choose TB,1U,2U,DL,
EC,BO,BA (total 7 options) and then turn FUNCTION+/- to select your option.

(tb- Treble,1U- Mic volume, 2U - Guitar volume, dl -Delay, EC- Echo, bO - Light
modes, BA- Bass) When you select one option then twist the FUNCTION dial on
the front panel or press -/+ on remote control to adjust each option effect.

8.Repeat
During playing status, press the repeat button on the remote control once to
repeat playing the current track .To cancel the repeat option press the repeat
button again.

9.PREV/NEXT
By pressing PREV/NEXT you can select a specific song from the play list.

10. USB Charge
USB charge power out 5V 1A for mobile phones.

Bluetooth:

Press the INPUT button on the panel/remote control to select Bluetooth mode.
Simultan eously open the Bluetooth setting on your phone, tablet or any other Bluetooth
enabled audio device and select "SPK95019". The unit and device will then connect
via Bluetooth. To control the device via your phone, tablet etc. please download the
app "Discolor DJ".

13

User’s Manual EN

Once the unit and device are connected via Bluetooth, open the "Discolor DJ"
app on your phone, tablet etc. and press the Bluetooth button. This will enable
you to control the following five modes on the device from your phone: Music,
Light, USB/SD Card, Bluetooth and Equalizer. To cancel the app, press the exit
button.

To control the device via your phone, please find and click
the app " Discolor DJ ". Open the APP "Discolor DJ" in your
phone, there have 6 function block on main page :

1.Bluetooth Music play

2.Light control colours, brightness and light flash mode

3.USB card play

4.Control Bluetooth connect

5.Equalizer,volume adjustment for music, Microphone

and guitar.

6.Line In input - mute

(1) Control Bluetooth connect :

Press

enter into Control Bluetooth connect page, then click "Discolor
DJ BLE" to connect with the speaker.
(2) Bluetooth Music play

Press and enter into Bluetooth Music play page, Press "Pick songs to play"
to Pick Song page to choose the song you want to play, press "Done" to back to
Bluetooth Music play page, also you can operate pause, play, backward, forward,
volume adjustment, repeat, random play. Press "Back" to main page.
(3) Light control colours, brightness and colour change mode

Press
light colour on the speaker, as well as adjust the brightness of the light. To go

back to main page, press "Discolor DJ " on the left corner.
Press "Profiles" to enter into Light Flash mode page, you can choose total 12 well
set-up light flash modes. To back to Light Control page, press "Light" on the left
corner.

enter into Light control page, you can select any colour to show the

14

User’s Manual EN

(4) USB card play

When inserting USB card on the speaker, press enter into USB Card
play page, you can choose the song and play music in USB card, press "Play"
to enter into play control page ,you can operate pause, play, backward, forward,
volume adjustment. Press "List" to back to USB list page, press "Back" to
main page.
(5) Equalizer, volume adjustment for music, Microphone and guitar

Press
and Guitar, it also have 4 well set-up EQ modes : Pop, Classical, Jazz and Rock for

choose, you also can press G-Eq to graphic equalizer to set up your preference
equalize specification.
(6)Line In input - mute

Press
to continue play. Press "Back" to main page.

enter into Sound Set page to adjust volume for Music, Microphone

enter into Line IN input page, press

to mute music, press

15

Correct Disposal of this product.

This marking indicates that this product should not be
disposed with other household wastes throughout the EU.
To prevent possible harm to the environment or human
health from uncontrolled waste disposal, recycle it
responsibly to promote the sustainable reuse of material
resources. To return your used device, please use the return
and collection systems or contact the retailer where the
product was purchased. They can take this product for
environmental safe recycling.

User’s Manual EN

Note!

Product design and Technical parameters may be change without notice.
This mainly concerns parameters technical, software and user manual

present. User’s Manual is a general orientation on service product.

Manufacturer and distributor do not assume any responsibility as
compensation for any inaccuracies errors in the descriptions appearing in
this user manual.

16

Bedienungsanleitung DE

WICHTIGSTE SICHERHEITSANGABEN

Lesen Sie sich bitte die vorliegende Bedienungsanleitung vor dem ersten

Gebrauch des Geräts aufmerksam durch. Beachten Sie bitte die Anweisungen für

den sicheren Gebrauch und bewahren Sie die Bedienungsanleitung auf, um auch
in der Zukunft darauf zurückg reifen zu können.

1. Absicherung des Versorgungs kabels: Vergewissern Sie sich, dass sich das
Versorgungskabel nicht in einem Durchgangsbereich befindet oder durch keine

schweren Gegenstände zugedrückt ist. Achten Sie besonders auf den Stecker, das
Kabel, sowie auch auf die Versorgungsbuche am Gerät. Ziehen Sie niemals am
Versorgungskabel des Geräts.

2. Lüftung: Um die Überhitzung des Geräts zu vermeiden, sollte es an einem
luftigen Ort platziert werden. Das Gerät DARF NICHT zugedeckt werden und es
dürfen keine Gegenstände darauf abgestellt werden. Der Abstand zwischen dem
Gerät und der Wand sollte mindestens 10 cm betragen. Das Gerät DARF NICHT
auf Bett, Sofa, Teppich oder an einem anderen Luftzufuhr einschränkenden Ort

platziert werden.

3. Demontage des Geräts: es DÜRFEN KEINE Elemente des Geräts demontiert
werden. Bei Berührung von inneren Komponenten des Geräts besteht

Stromschlaggefahr.

4. Beunruhigender Geruch: Setzt das Gerät einen beunruhigenden Geruch frei,

dann trennen Sie es sofort von der Netzsteckdose. Es darf nicht wieder
eingeschaltet werden, bevor es von einem qualifizierten Fachmanns eines
Servicecenters repariert worden ist.

5. Achtung: das Gerät wird mit Strom mit einer Spannung und Frequenz von:
100–240V, 50–60 Hz versorgt.

6. Achtung: Das Gerät niemals darf niemals dem Kontakt mit Flüssigkeiten
ausgesetzt oder in der Nähe von Wassergefäßen platziert werden.

17

Bedienungsanleitung DE

BESCHREIBUNG DER FERNBEDIENUNGSFUNKTIONEN

1. Wachen

2. Lautstärke des Geräts +/-

3. Menüwahltaste -/+

4. Stummtaste

5. Vorheriger/VOL-

6. Wiedergabe/Pause

7. Eingangssignaltaste

8. Menüwahltaste

9.Wiederholtaste

10. Nächster/VOL+

Reichweite der Fernbedienung
Infrarotsensor

Achtung:

Zwischen der Fernbedienung und dem Gerät sollten sich keine größeren Objekte

befinden

18

Bedienungsanleitung DE

BESCHREIBUNG VON FUNKTIONEN DES BEDIENPULTS

1

14

9

8

7

10

11

13

12

1. LED-Anzeige

3

2

6

4

7

5

2. FEATURES - / +

3. MIC: Mikrofoneingang

4. GITARRE: Gitarren-Eingang

5. POWER / INPUT: Schalter POWER / USB / LINE IN / Bluetooth / FM

6. Wählen Sie im Menü der Schaltfläche

7. SD / USB-Eingang SD / USB. Wenn jede Verbindungsvorrichtung sollte mit der
Buchse besondere Aufmerksamkeit auf die Ausrichtung des Steckers zu bezahlen.
Ladegerät USB 5V 1A.

8. Vorheriger Titel

9. Wiedergabe / Pause

10. Zeile

11. LED
Rotes Licht zeigt die Ladevorrichtung .
Grünes Licht zeigt an, dass das Gerät vollständig geladen ist.

12. Schnittstelle DC 15V

13. Nächster Titel

14. VOLUME - / +: Stellen Sie die Lautstärke des Gerätes.

HAUPTVORGÄNGE

1. Einschalten des Geräts
Halten Sie die STANDBY-Taste auf dem Bedienpult/der Fernbedienung einige

Sekunden lang gedrückt, das Gerät schaltet ein und die LED-Diode geht an. Befindet
sich das Gerät über längere Zeit im Wartebetrieb (STANDBY), dann schaltet es
automatisch ab. Um das Gerät wieder einzuschalten, drücken Sie auf die STANDBY-

Taste auf dem Bedienpult/auf der Fernbedienung.

19

Bedienungsanleitung DE

2. Wahl des Eingangsmodus
Um den Eingangsmodus auszuwählen, drücken Sie auf die Eingangsmoduswahltaste
auf der Fernbedienung oder auf die Signaleingangstaste auf dem vorderen Bedien­pult.

3. Gerät stumm schalten
Um das Gerät stumm zu schalten, drücken Sie einmal auf die Stummtaste auf der Fern-
bedienung. Um die Austastung auszuschalten, drücken Sie wiederholt auf die Taste.

4. Lautstärkeanpassung auf der Fernbedienung
Drücken Sie die VOL +/- Taste auf der Fernbedienung, um die Lautstärke des
Geräts anzupassen.

5. Lautstärkeanpassung am Gerät
Drehen Sie den Drehknopf nach links, um die Lautstärke zu reduzieren oder nach
rechts, um sie zu erhöhen.

6. Funktionsknopf
Drehen Sie den Regler nach links oder rechts einen anderen Effekt für alle Option­en (Licht, Farbe oder Ton) unter der MENU-Taste eingestellt werden.

7. Menü-Wahl
Drücken Sie auf die MENU-Taste auf dem Bedienpult oder auf der Fernbedienung, um

TB,1U,2U,DL, EC,BO,BA auszuwählen (insgesamt 7 Optionen), und anschließend auf
die FUNCTION +/- Taste, um eine Option auszuwählen. (TB = Höhen, 1 HE = Lautstärke

des Mikrofons, = 2U die Lautstärke der Gitarre, DL = Verzögerung, EC = Echo, BO =
Modus Licht, BA = Bass).

8. Wiederholen

Drücken Sie beim Wiedergeben einmal auf die Wiederholtaste auf der

Fernbedienung, um den aktuell wiedergegebenen Titel zu wiederholen. Um das

Wiederholen auszuschalten, drücken Sie nochmals die Wiederholtaste.

9. PREV/NEXT (vorheriger/nächster)
Über die PREV/NEXT Tasten können konkrete Titeln aus der Wiedergabeliste

ausgewählt werden.

10. USB-Ladegerät
Ausgangsleistung des USB-Ladegeräts für Mobiltelefone beträgt 5V 1A.

20

Bedienungsanleitung DE

Bluetooth:

Drücken Sie auf die INPUT-Taste auf dem Bedienpult oder auf der Fernbedienung,
um den Bluetooth-Modus zu wählen. Gehen Sie gleichzeitig in die Bluetooth-

Einstellungen des Telefons, Tablets oder eines anderen Audiogeräts mit der
Bluetooth-Technologie und wählen Sie „SPK95019“. Die beiden Geräte stellen
eine Verbindung via Bluetooth her. Um Das Gerät über ein Telefon, Tablet, u. Ä.
zu steuern, laden Sie die „Discolor DJ“ Applikation herunter.
Nachdem die Geräte eine Verbindung via Bluetooth hergestellt haben, schalten
Sie die „Discolor DJ“ Applikation am Telefon, Tablet, u. Ä. ein, und drücken Sie
anschließend auf die Bluetooth-Taste. Dies ermöglicht das Steuern mit fünf
Betriebsmodi des Geräts übers Telefon: Musik, Licht, SD-Karte/USB, Bluetooth
und graphischer Equalizer. Um die Applikation auszuschalten, drücken Sie auf die
„Ausgang“ Taste.

Um das Gerät über ein Mobiltelefon zu steuern, muss die „Discolor DJ”

Applikation heruntergeladen und installiert werden

Nach der Inbetriebnahme der „Discolor DJ” Applikation befinden

sich 6 Hauptfunktionen auf dem Hauptbildschirm:

1. Musikwiedergabe via Bluetooth

2.Einstellen von Farbe, Helligkeit und
Beleuchtungsbetriebsmodus

3. Musikwiedergabe von einem USB-Speicherstick

4. Einstellungen der Bluetooth-Verbindung

5. Graphischer Equalizer, Einstellungen von Musiklautstärke,

Musik und Gitarre.

6. Line-Eingang stumm schalten

(1) Einstellungen der Bluetooth-Verbindung:

Wählen Sie das Icon

, um zum Bildschirm der Einstellungen von Bluetooth-

Verbindungen zu gelangen, wählen Sie anschließend die Option „Discolor DJ BLE",
um das Gerät mit dem Lautsprecher zu verbinden.

(2) Musikwiedergabe via Bluetooth

Wählen Sie das Icon , um zum Bildschirm der Musikwiedergabe via Bluetooth
zu gelangen. Wählen Sie die Option „Pick songs to play”, um die Titel zu wählen,
die abgespielt werden sollten, bestätigen Sie die Wahl anschließend über die

21

Bedienungsanleitung DE

„Done” Taste, um zum Bildschirm der Musikwiedergabe zurückzukehren.
Während des Musikabspielens können Sie die Wiedergabe anhalten und wieder
aufnehmen, zum nächsten oder vorherigen Titel springen, Lautstärke regeln,

Wiederholen von Titeln einstellen, sowie die Option der Zufallswiedergabe von

Titeln aus der Liste wählen. Wählen Sie „Back”, um zum Hauptbildschirm
zurückzukehren.

(2) Farb-, Helligkeits- und Beleuchtungsmoduseinstellungen

Wählen Sie das Icon
zu gelangen. Auf diesem Bildschirm können Sie die über den Lautsprecher
ausgestrahlte Farbe wählen und die Beleuchtungshelligkeit anpassen. Um zum
Hauptbildschirm zurückzukehren, wählen Sie„Dis color DJ” in der linken oberen

Ecke.

Die „Profiles” Option ermöglicht das Einstellen von einem der 12 programmierten
Lichtblinkmodi. Um zu den Farb- und Helligkeitseinstellungen zurückzukehren,
wählen Sie die „Light” Option, die sich in der linken oberen Bildschirmecke

befindet.

(4) Musikwiedergabe aus einem USB-Stick
Wählen Sie nach dem Anschließen eines USB-Speichersticks an den Lautsprecher

, um zum Bildschirm der Beleuchtungseinstellungen

das Icon, um zum Modus der Musikwiedergabe von einem USB-

Speicherstick zu wechseln. In dem Modus können Sie die sich auf einem USB-

Speicherstick befindenden Titel wählen und abspielen. Wählen Sie „Play”, um zum

Wiedergabebildschirm zu wechseln, auf dem Wiedergabe und Anhalten von

Titeln, Springen zum v orherigen und zum nächsten Titel, sowie auch
Lautstärkereglung möglich sind. Wählen Sie die „List” Option, um zur Titellis te auf

22

Bedienungsanleitung DE

dem Träger zurückzukehren, wählen Sie „Back”, um zum Hauptbildschirm
zurückzukehren.

(5) Grafischer Equalizer, Anpassung von Musiklautstärke, Mikrofon und Gitarre

Wählen Sie das Icon
zurückzukehren. Auf diesem Bildschirm ist die Anpassung von Musiklautstärke,

Mikrofon und Gitarre, sowie auch die Wahl eines von vier bereits voreingestellten

Modi des Soundequalizers: Pop, Classical, Jazz und Rock möglich. Sie können auch
die G-Eq Option wählen, um den grafischen Equalizer in Betrieb zu nehmen, der
die Wahl von eigenen Einstellungen ermöglicht.

(6) Line-Eingang stumm schalten

Wählen Sie das Icon

Anklicken des Icons schaltet die Musik leise, ein nochmaliges Anklicken des

Icons schaltet den Ton ein. Wählen Sie die „Back” Option, um zum
Hauptbildschirm zurückzukehren.

, um zum Bildschirm der der Toneinstellungen

, um zum Bildschirm des Line-Eingangs zu gelangen. Das

23

Bedienungsanleitung DE

24

Manual de usuario ES

INFORMACIONES MÁS IMPORTANTE ACERCA DE LA SEGURIDAD

Por favor, lean atentamente este manual, antes de usar el dispositivo. Seguir las
indicaciones de seguridad y guardar el manual para uso futuro.

1. Proteger cable de alimentación: asegurarse que el cable de alimentación no
está colocado en zona de paso o atrapado por objetos pesados. Prestar especial
atención al conector, cable y enchufe montado en el dispositivo. No tirar del cable
de alimentación del dispositivo.

2. Ventilación: Colocar el dispositivo en una zona bien ventilada, para evitar que

se sobrecaliente. NO cubrir el dispositivo, no colocar objetos sobre el altavoz.

Mantener una distancia de al menos 10 centímetros de la pared. NO colocar el
dispositivo en la cama, sofá o moqueta u otras zonas con limitado caudal de aire.

3. Desmontaje del dispositivo: NO desmontar elementos del dispositivo. No tocar
componentes internos del dispositivo - existe riesgo de descargas eléctricas.

4. Olor desagradable: si el dispositivo emite olor desagradable, desconectarlos
inmediatamente del enchufe. No utilizar nuevamente el dispositivo, hasta que no
haya sido reparado o revis ado por un empleado cualificado del taller autorizado.

5. Atención: el dispositivo se alimenta con corriente de tensión y frecuencia:
100–240V, 50–60 Hz.

6. Atención: no exponer el dispositivo a contacto con sustancias líquidas, no
colocar recipientes con agua, cerca del dispositivo.

25

Manual de usuario ES

DESCRIPCIÓN DE FUNCIONES DEL MANDO A DISTANCIA

1. Espera

2. Volumen del dispositivo +/-

3. Botón selección de Menú -/+

4. Botón silenciar

5. Anterior/VOL-

6. Reproducción / Pausa

7. Botón de señal de entrada

8. Botón selección de Menú

9. Botón repetir

10. Siguiente/VOL+

Alcance del mando a distancia

Atención:

No colocar objetos grandes entre el dispositivo y el mando a distancia.

26

Manual de usuario ES

DESCRIPCIÓN DE FUNCIONES EN PANEL DE MANDO

1

14

9

8

7

10

11

13

12

1. Pantalla LED

3

2

6

4

7

5

2. CARACTERÍSTICAS - / +

3. MIC: entrada de micrófono

4. Guitarra: Guitarra de entrada

5. POWER / ENTRADA: interruptor de alimentación / USB / LINE IN / Bluetooth /

FM

6. Seleccione el botón Menú

7. SD / entrada USB SD / USB. Al conectar cualquier dispositivo debe prestar

especial atención a la orientación del enchufe con el zócalo. Cargador USB de
5V 1A.

8. Pista anterior

9. Reproducir / Pausa

10. Línea

11. LED
La luz roja indica que el dispositivo de carga.

La luz verde indica que el dispositivo está completamente cargado.

12. Interfaz DC 15V

13. A continuación la pista

14. VOLUMEN - / +: Ajuste el volumen del dispositivo.

OPERACIONES BÁSICAS

1. Encendido del dispositivo

Mantener pulsado el botón STANDBY del panel de mando/mando a distancia,

durante unos segundos, para encender el dispositivo, se encenderá el diodo LED.
Si el dispositivo permanece en modo de espera (STANDBY), durante un largo

tiempo, se desconectará automáticamente. Para volver a activar el dispositivo,
pulsar el botón STANDBY en panel de mando/mando a distancia.

27

Manual de usuario ES

2. Elección de modo de entrada
Para elegir el modo de entrada, pulsar el botón de selección del modo de entrada en
mando a distancia o bien, el botón de señal de entrada en panel frontal de mando.

3. Silenciar dispositivo
Para silenciar el dispositivo, pulsar botón silenciar en mando a distancia. Para
volver a activar el sonido, volver a pulsar ese botón.

4. Ajuste de volumen en mando a distancia
Pulsar botón VOL +/- en mando a distancia, para ajustar el volumen del sonido.

5. Ajuste de volumen en dispositivo
Girar la perilla a la izquierda, para reducir volumen o bien, girar a la derecha, para
aumentar el volumen.

6. mando FUNCIÓN
Gire el mando hacia la izquierda o derecha para ajustar un efecto diferente para todas
las opciones (luz, color o sonido) bajo el botón MENÚ.

7. Elegir Menú
Pulsar el botón MENU del panel de mando o mando a distancia, para elegir

2U,DL, EC,BO,B

confirmar selección de opción.
(TB = triplete, 1U = volumen del micrófono, 2U = el volumen de la guitarra, DL =
retardo, EC = eco, BO = luz modo, BA = graves).

8. Repetir tema

Durante la reproducción de un tema, pulsar una vez el botón repetir en mando a
distancia, para repetir el tema reproducido. Para desconectar repetición, volver a
pulsar el botón repetir.

9. PREV/NEXT (anterior/siguiente)
Pulsar los botones PREV/NEXT para elegir un tema determinado desde la lista de
reproducción.

10. Cargador USB

La potencia de salida de cargador USB para teléfonos móviles es 5V 1A.

A

(total 7 opciones), a continuación, gire el mando FUNCTION +/-, para

TB,1U,

28

Manual de usuario ES

Bluetooth:

Pulsar botón INPUT en el panel de mando o mando a distancia, para activar modo
Bluetooth. Simultáneamente, entrar en configuración Bluetooth del teléfono
móvil, tableta u otro dispositivo audio con tecnología Bluetooth y elige
"SPK95019". Ambos dispositivos establecerán conexión por Bluetooth. Para
controlar el dispositivo mediante teléfono móvil, tableta, etc., descargar e instalar
la aplicación "Discolor DJ".

Después de establecer conexión Bluetooth entre los dispositivos, activar la
aplicación "Discolor DJ" en teléfono, tableta, etc., y pulsar el botón Bluetooth. La
aplicación permite controlar cinco modos de trabajo del dispositivo, desde el
teléfono móvil: música, alumbrado, tarjeta SD/USB, Bluetooth y ecualizador
gráfico. Para cerrar la aplicación, pulsar botón "salir".

Para controlar el dispositivo mediante teléfono móvil, descargar e instalar la
aplicación "Discolor DJ".
Después de abrir la aplicación "Discolor DJ", en la pantalla

principal aparecen 6 funciones principales:

1. Reproducir música a través de Bluetooth:

2. Ajuste de color, brillo y modo de trabajo del alumbrado.

3. Reproducir música desde un soporte USB

4. Configuración de conexión Bluetooth

5. Ecualizador gráfico, configuración de volumen de música,

micrófono y guitarra.

6. Silenciar puerto lineal

(1) Configuración de conexión Bluetooth

Elegir icono

seguidamente, elegir función "Discolor DJ BLE", para establecer conexión con

altavoz.

(2) Reproducir música a través de Bluetooth:

Elegir icono

Bluetooth. Elegir opción "Pick songs to play", para elegir temas y archivos a
reproducir, seguidamente, confirmar con botón "Done" y volver a pantalla de
reproducción de música. Durante la reproducción de temas, el usuario puede
detener, pausar y volver a activar la reproducción, pasar a tema siguiente o anterior,
ajustar el volumen de sonido, ajustar repetición de temas o bien, elegir opción de

, para pasar a pantalla de configuración de conexión Bluetooth,

, para pasar a pantalla de reproducción de música, a través de

29

Manual de usuario ES

reproducción aleatoria de temas desde la lista. Elegir "Back", para volver a pantalla
principal.

(3) Ajuste de color, brillo y modo de trabajo del alumbrado.

Elegir icono
permite elegir el color de alumbrado del altavoz y ajustar su briullo. Elegir

"Discolor DJ", en esquina inferior izquierda, para volver a pantalla principal.

La opción "Profiles" permite activar uno de los 12 modos programados de luces
intermitentes. Par volver a ajustar color y brillo, elegir opción "Light", en la

esquina inferior izquierda de la pantalla.

(4) Reproducir música desde un soporte USB

Después de conectar una memoria USB al altavoz, elegir icono , para
empezar a reproducir música desde memoria USB. En este modo, puede elegir y

reproducir temas guardados en la memoria USB. Elegir "Play", para pasar a

pantalla de reproducción, que permite reproducir y detener un tema, elegir tema
anterior o siguiente, así como, ajustar el volumen del sonido. Elegir opción "Lista",

para volver a lista de temas guardados en la memoria, elegir "Back", para volver a
pantalla principal.

, para pasar a pantalla de ajuste alumbrado. Esta pantalla

(5) Ecualizador gráfico, permite ajustar el volumen de música, micrófono y

guitarra.

Elegir icono

usuario puede ajustar el volumen de sonido, micrófono y guitarra, así mismo,

puede elegir de los cuatro modos predefinidos del ecualizador de sonido: Pop,
Classical, Jazz y Rock. El usuario puede elegir también la opción G-Eq, para abrir el
ecualizador y realizar ajustes propios.

, para pasar a pantalla de ajuste del sonido. En esta pantalla, el

30

(6) Silenciar puerto lineal

Manual de usuario ES

Elegir icono

silenciar música, pulsar otra vez el icono para activar sonido. Elegir opción
"Back", para volver a pantalla principal.

, para pasar a pantalla de entrada lineal. Pulsar icono para

31

Istruzioni d’uso IT

INFORMAZIONI PRINCIPALI SULLA SICURE ZZA

Vi preghiamo di leggere attentamente le istruzioni prima di iniziare ad utilizzare

il dispositivo. E’ necessario seguire le regole sulla sicurezza dell’utente e

conservare le istruzioni per poterle riutilizzare in futuro.

1. Sicurezza del cavo di alimentazione: Assicurarsi che il cavo di alimentazione non
si trovi in zona di passaggio o che non sia schiacciato da nessun oggetto pesante.
Fare particolare attenzione alla spina, al cavo e anche alla presa di alimentazione
presente sul dispositivo. Non bisogna tirare il cav o di alimentazione del
dispositivo.

2. Ventilazione: Per prevenire che il dispositivo si surriscaldi, bisogna metterlo in
luogo ventilato. NON BISOGNA coprire il dispositivo o appoggiare su di esso
oggetti. Il dispositivo dovrebbe essere tenuto a 10 centimetri dalla parete. NON
BISOGNA mettere il dispositivo sul letto, sul divano, sul tappeto o in altri luoghi
che limitano il flusso dell’aria.

3. Smontaggio del dispositivo: NON BISOGNA smontare gli elementi del
dispositivo. Il contatto con i componenti interni del dispositivo comporta il rischio
di scossa elettrica.

4. Odore sgradevole: Se il dispositivo emette un qualsiasi tipo di odore
sgradevole, bisogna immediatamente staccarlo dalla presa. Non bisogna
riaccenderlo nuovamente fino a quando no viene riparato da personale
qualificato del centro servizi.

5. Attenzione: il dispositivo è alimentato con corrente con tensione e frequenza:
100–240V, 50–60 Hz.

6. Attenzione: Non bis ogna lasciare il dispositivo a contatto con nessun tipo di
liquido e non bisogna metterlo nei pressi di contenitori d’acqua.

32

Istruzioni d’uso IT

DESCRIZIONE DELLE FUNZIONI DEL TELECOMANDO

1. Stand by

2. Volume del dispositivo +/-

3. Tasto di scelta del Menu -/+

4. Tasto Muto

5. Precedente/VOL-

6. Riproduzione/pausa

7. Tasto del segnale d’ingresso

8. Tasto di scelta del Menu

9. Tasto ripetizione

10. Successivo/VOL+

Segnale del telecomando
Sensore a infrarossi

Attenzione:
Tra il telecomando e il dispositivo non dovrebbe trovarsi nessun oggetto grande

33

.

Istruzioni d’uso IT

DESCRIZIONE DELLE FUNZIONI DEL PANNELLO DI CONTROLLO

1

14

3

2

6

4

7

5

9

8

7

10

11

13

12

1. Display a LED

2. CARATTERISTICHE - / +

3. MIC: Ingresso microfono

4. CHITARRA: Ingresso chitarra

5. POWER / INGRESSO: Interruttore di alimentazione / USB / LINE IN / Bluetooth /

FM

6. Pulsante di selezione del menu

7. SD / Ingresso USB SD / USB. Quando si collega un dispositivo dovrebbe

prestare particolare attenzione all’orientamento della spina con la presa.

Caricabatterie USB 5V 1A.

8. Traccia precedente

9. Play / Pausa

10. Linea

11. LED
Luce rossa indica che il dispositivo di ricarica.
Luce verde indica che il dispositivo è completamente carico.

12. Interfaccia DC 15V

13. Traccia successiva

14. VOLUME - / +: Regolare il volume del dispositivo.

OPERAZIONI BASE

1. Accensione del dispositivo
Tieni premuto il tasto STANDBY sul pannello di controllo / telecomando per

qualche secondo, il dispositivo si accende e si accenderà il diodo LED. Se il

34

Istruzioni d’uso IT

dispositivo si trova in modalità di stand by (STANDBY) per un tempo prolungato, si
spegnerà automaticamente. Per accendere nuovamente il dispositivo, è suf-

ficiente premere il tasto STANDBY sul pannello di controllo / telecomando.

2. Scelta della modalità d’ingresso
Per effettuare la scelta della modalità d’ingresso, bisogna premere il tasto della
modalità d’ingresso sul telecomando o il tasto del segnale d’ingresso sul pannello di
controllo anteriore.

3. Togliere il volume del dispositivo
Per togliere il volume del dispositivo bisogna premere una volta il tasto Muto sul
telecomando. Per disattivare il Muto, bisogna premere il tasto nuovamente.

4. Regolazione del volume sul telecomando
Premi il tasto VOL +/- sul telecomando per regolare il volume del dispositivo.

5. Regolazione del volume sul dispositivo
Girare la manopola a sinistra per abbassare il volume o a destra per aumentarlo.

6. manopola FUNZIONI
Ruotare la manopola verso sinistra o destra per impostare un effetto diverso per
tutte le opzioni (luce, colore o sonori) sotto il tasto MENU.

7. Scelta del Menu
Premi il tasto MENU sul pannello di controllo o sul telecomando per scegliere TB,1U,
2U,DL, EC,BO,BA (in totale 7 opzioni) e successivamente il tasto FUNZIONI +/- per

effettuare la scelta dell’opzione.
(TB= acuti, 1U= volume del microfono, 2U= il volume della chitarra, DL=ritardo,
EC= eco, BO= luce modalità, BA= basso).

8. Ripetizione
Durante la riproduzione premi il tasto di ripetizione sul telecomando una volta per
ripetere il pezzo attualmente riprodotto. Per spegnere la ripetizione, premi
nuovamente il tasto di ripetizione.

9. PREV/NEXT (precedente/successivo)
Con l’ausilio dei tasti PREV/NEXT è possibile scegliere pezzi concreti dalla lista di
riproduzione.

10. Caricabatterie USB
La potenza d’uscita del caricabatterie USB ai telefoni cellulari è di 5V 1A.

35

Istruzioni d’uso IT

Bluetooth:

Premi il tasto INPUT sul pannello di controllo o sul telecomando per scegliere la
modalità Bluetooth. Allo stesso tempo passa alle impostazioni Bluetooth del
telefono, del tablet o di un altro dispositivo audio con tecnologia Bluetooth e

scegli „SPK95019“. Entrambi i dispositivi si collegheranno tramite Bluetooth. Per
controllare il dispositivo con l’ausilio del telefono, tablet ecc vi preghiamo di
scaricare l’applicazione „Discolor DJ“. Dopo che i dispositivi sono collegati tramite
Bluetooth, avvia l’applicazione „Discolor DJ“ nel telefono, tablet ecc e
successivamente premi il tasto Bluetooth. Ciò permette di controllare con cinque
modalità di funzionamento con l’ausilio del telefono : musica, luce, carta SD/USB,
Bluetooth e correttore grafico. Per spegnere l’applicazione bisogna premere il
tasto „esci“.

Per controllare il dispositivo con l’ausilio del telefono cellulare bisogna scaricare e
installare l’applicazione „Discolor DJ”
Dopo l’avviamento dell’applicazione „Discolor DJ” sullo schermo

principale si trovano 6 funzioni principali:

1. Riproduzione di musica tramite Bluetooth

2. Impostazione del colore, della luminosità e della modalità di
funzionamento dell’illuminazione

3. Riproduzione di musica dall’USB

4.Impostazioni di collegamento Bluetooth

5. Correttore grafico, impostazioni del volume della musica, del
microfono e della chitarra.

6. Ingresso di linea silenzioso

(1) Impostazioni di collegamento Bluetooth:

Scegli l’icona per passare alla schermata delle impostazioni di connessione
Bluetooth, successivamente scegli l’opzione „Discolor DJ BLE" per collegare il
dispositivo all’altoparlante.

(2) Riproduzione di musica tramite Bluetooth

Scegli l’icona per passare alla schermata di riproduzione musicale tramite
Bluetooth. Scegli l’opzione „Pick songs to play” per scegliere i pezzi che verranno

36

Istruzioni d’uso IT

riprodotti, successivamente conferma la scelta tramite il tasto „Done” per tornare
alla schermata di riproduzione musicale. Durante la riproduzione puoi trattenere
e rinnovare la riproduzione, pass are al pezzo successivo o precedente, regolare il
volume, impostare la riproduzione dei pezzi e anche scegliere l’opzione di
riproduzione casuale del pezzo dalla lista. Sce gli „Back”per tornare alla schermata
principale.

(3) Impostazioni del colore, della luminosità e modalità di funzionamento

dell’illuminazione

Scegli l’icona per passare alla schermata delle impostazioni
dell’illuminazione. Su questa schermata puoi sce gliere il colore dell’illuminazione
dell’altoparlante e regolare la luminosità. Per tornare alla schermata principale
scegli „Discolor DJ” nell’angolo alto a sinistra.
L’opzione „Profiles” permette di impostare una delle 12 modalità programmate di
lampeggio della luce. Per tornare alle impostazioni del colore e della luminosità,
scegli l’opzione „Light” che si trova nell’angolo in alto a sinistra dello schermo.

(4) Riproduzione di musica tramite USB

Dopo il collegamento dell’ USB all’altoparlante, scegli l’icona per passare in
modalità di riproduzione musicale dall’USB. In questa modalità puoi scegliere e
riprodurre pezzi che si trovano nella memoria dell’USB. Scegli “Play” per passare
alla schermata di riproduzione dove è possibile riprodurre e fermare la musica,

scegliere il pezzo precedente o successivo e anche regolare il volume. Scegli

l’opzione “List” per tornare alla lista dei pezzi sul portatore, scegli “Back” per

tornare alla schermata principale.

37

Istruzioni d’uso IT

(5) Correttore grafico, regolazione del volume della musica, del microfono e della

chitarra

Scegli l’icona per passare alla schermata delle impostazioni del suono. Su
questa schermata è possibile regolare il volume della musica, del microfono, della
chitarra e anche scegliere una delle quattro modalità di correzione del suono:

Pop, Classical, Jazz e Rock. Puoi anche scegliere l’opzione G-Eq, per avviare il
correttore grafico del suono che permette di scegliere le proprie impostazioni.

(6)Ingresso di linea silenzioso

Scegli l’icona per passare alla schermata dell’ingresso di linea. Premendo

l’icona

si accende il suono. Scegli l’opzione “Back” per tornare alla schermata principale.

si toglie il volume della musica, premendo nuovamente l’icona

38

Návod k obsluze CZ

NEJDŮLEŽITĚJŠÍ INFORMACE TÝKAJÍCÍ SE BEZPEČNOSTI

Před zahájením používání zařízení se prosím pozorně seznamte s tímto návodem
k obsluze. Postupujte podle pokynů týkajících se bezpečného používání a

uschovejte návod k obsluze, abyste jej mohli použít budoucnosti.

1. Zabezpečení napájecího kabelu: Ujistěte se, že napájecí kabel nevede
průchodem či komunikací a není přitlačen žádnými těžkými předměty. Věnujte
zvláštní pozornost zástrčce, kabelu, a také vstupu napájení na zařízení. Netahejte
za napájecí kabel zařízení.

2. Ventilace: Za účelem zabránění přehřátí zařízení jej umístěte na větraném
mís tě. NEPŘIKRÝVEJTE zařízení a nepokládejte na něm žádné předměty. Zařízení
by mělo být umístěno minimálně 10 centimetrů od stěny. NEPOKLÁDEJTE zařízení
na postel, gauč, koberec nebo na jiná místa omezující průtok vzduchu.

3. Demontáž zařízení: NEPROVÁDĚJTE demontáž částí zařízení. Kontakt s vnitřními
komponenty zařízení hrozí úr azem elektrickým proudem.

4. Znepokojivý zápach: Pokud ze zařízení proniká jakýkoliv znepokojivý zápach,
okamžitě jej odpojte ze zásuvky. Zařízení nezapínejte, dokud nebude opraveno
kvalifikovaným zaměstnancem servisu.

5. Pozor: Napětí napájení a frekvence proudu pro toto zařízení mají následující

parametry: 100–240V, 50–60 Hz.

6. Pozor: Nev ystav ujte zařízení kontaktu s jakýmkoliv druhem kapaliny, a
nepokládejte zařízení poblíž nádob s vodou.

39

POPIS FUNKCÍ OVLADAČE

infračervené čidlo

Dosah ovladače

Návod k obsluze CZ

1. Standby

2. Hlasitost reproduktoru +/-

3. Tlačítko výběru Menu -/+

4. Tlačítko pro ztlumení zvuků

5. Předchozí/VOL-

6. Přehrávání/Pauza

7. Tlačítko vstupního signálu

8. Tlačítko výběru Menu

9. Tlačítko opakování

10. Další/VOL+

Pozor:
Mezi ovladačem a zařízením se nesmí nacházet žádné větší objekty

40

Návod k obsluze CZ

POPIS FUNKCÍ OVLÁDACÍHO PANELU

1

14

3

2

6

4

7

5

9

8

7

10

11

13

12

1. LED displej

2. POWER/INPUT: Přepínač NAPÁJENÍ/USB/LINKOVÝ
VSTUP/BLUETOOTH/FM

3. MIC: Mikrofonový vstup

4. GUITAR: Kytarový vstup

5. Tlačítko pro výběr Menu

6. VOLUME-/+: Regulace hlasitosti zařízení.

7. USB: USB vstup. Během připojování jakéhokoliv zařízení je nutno věnovat

zvláštní pozornost poloze zástrčky vůči vstupu. Nabíječka USB 5V 1A.

8. Linkový vstup

9. LED dioda

ČERVENÉ světlo signalizuje nabíjení zařízení.
ZELENÉ světlo signalizuje, že zařízení je plně nabité.

10. Interfejs DC 13,5V

11. Další skladba

12. Předchozí skladba

ZÁKLADNÍ OPERACE

1. Zapínání zařízení

Přidržte tlačítko STANDBY na ovládacím panelu/ovladači po dobu několika
sekund, zařízení se zapne a rozsvítí se LED dioda. Pokud je zařízení v režimu
bdění

41

Návod k obsluze CZ

(STANDBY) delší dobu, automaticky se vypne. Pro opětovné zapnutí zařízení stačí
stisknout tlačítko STANDBY na ovládacím panelu/ovladači.

2. Výběr vstupního režimu

Pro výběr vstupního režimu stiskněte tlačítko výběru vstupního režimu na ovladači
nebo tlačítko vstupního signálu na předním ovládacím panelu.

3. Ztlumení zařízení

Pro ztlumení zařízení stiskněte jednou tlačítko ztlumení na ovladači. Pro vypnutí
ztlumení toto tlačítko stiskněte opět.

4. Regulace hlasitosti na ovladači

Pro regulaci hlasitosti zařízení na ovladači stiskněte tlačítko VOL +/-.

5. Regulace hlasitosti na zařízení

Pro snížení hlasitosti otočte knoflíkem doleva, nebo pro zvýšení hlasitosti otočte
knoflíkem doprava.

6. Knoflík FUNCTION

Otočením knoflíku doleva nebo doprava nastavit jiný efekt pro všechny volby
(světlo, barvy nebo zvukové) pod tlačítkem MENU.

7. Výběr Menu

Pro zvolení TB,1U,2U,DL, EC,BO,BA (celkem 7 možností) stiskněte tlačítko MENU
na ovládacím panelu nebo na ovladači, a následně tlačítko FUNCTION+/- pro
zvolení možnosti.
(TB = výšky 1U = objem mikrofonu, 2U = objem kytary, DL = zpoždění, EC = echo,
BO = režim světlo, BA = basů).

8. Opakování

Pro opakování aktuálně přehrávaní skladby během přehrávání jednou stiskněte
tlačítko opakování na ovladači. Pro vypnutí opakování opět stiskněte tlačítko
opakování.

9. PREV/NEXT (předchozí/další)

Pomocí tlačítek PREV/NEXT je možné vybrat konkrétní skladby ze seznamu
přehrávání.

10. USB nabíječka

Výstupní výkon USB nabíječky pro mobilní telefony je 5V 1A.

42

Návod k obsluze CZ

Bluetooth:

Pro výběr Bluetooth režimu stiskněte tlačítko INPUT na ovládacím panelu nebo na
ovladači. Současně vejděte do Bluetooth nastavení telefonu, tabletu nebo jiného
audio zařízení s technologií Bluetooth a vyberte „SPK95019“. Oba zařízení
navážou spojení prostřednictvím Bluetooth.
Pro ovládání zařízení pomocí telefonu, tabletu, apod., si prosím stáhněte aplikaci
„Discolor DJ“.
Když zařízení navážou spojení prostřednictvím Bluetooth, zapněte aplikaci
„Discolor DJ“ v telefonu, tabletu, apod. a stiskněte tlačítko Bluetooth. Umožníte
tím řízení pěti režimy zařízení prostřednictvím telefonu: hudba, světlo, SD
karta/ USB, Bluetooth a grafický korektor. Pro vypnutí aplikace stiskněte
tlačítko „exit“.

Pro ovládání zařízení pomocí mobilního telefonu si stáhněte a nainstalujte aplikaci
„Discolor DJ”
Po zapnutí aplikace „Discolor DJ” se na hlavní obrazovce zobrazí 6
hlavních funkcí:

1. Přehrávání hudby prostřednictvím Bluetooth

2. Nastavení barvy, jasu a režimu osvětlení

3. Přehrávání hudby z USB média

4. Nastavení Bluetooth spojení

5. Grafický korektor, nastavení hlasitosti hudby, mikrofonu a

kytary.

6. Ztlumení linkového vstupu

(1) Nastavení Bluetooth spojení:

Pro přechod na displej nastavení Bluetooth spojení vyberte ikonu

následně pro spojení zařízení a reproduktoru vyberte možnost „Discolor DJ BLE".

(2) Přehrávání hudby prostřednictvím Bluetooth

Pro přechod na displej přehrávání hudby prostřednictvím Bluetooth vyberte ikonu

. Pro výběr skladeb, které budou přehrány, vyberte možnost „Pick songs to

play”, následně výběr potvrďte stisknutím tlačítka „Done” a vrátíte se na displej

43

, a

Návod k obsluze CZ

přehrávání. Během přehrávání můžete přehráv ání zastavit a obnovit, přepnout na
další nebo předchozí skladbu, regulovat hlasitost zvuku, nastavit opakování
skladeb, a také vybrat možnost náhodného přehrávání ze seznamu skladeb. Pro
návrat na hlavní displej vyberte „Back”.

(3) Nastavená barvy, jasu a režimu osvětlení

Pro přechod na displej nastavení osvětlení vyberte ikonu
displeji můžete zvolit barvu osvětlení reproduktoru a regulovat jas osvětlení. Pro
návrat na hlavní displej vyberte „Discolor DJ ” v levém horním rohu.
Možnost „Profiles” umožňuje nastavení jednoho z 12 naprogramovaných režimů
blikání světla. Pro návrat do nastavení barvy a jasu vyberte možnost „Light”
nacházející se v levém horním rohu displeje.

(4) Přehrávání hudby z USB média
Pro přechod do režimu přehrávání hudby z USB média, po připojení USB média

k reproduktoru vyberte ikonu

skladby uložené na USB médiu. Pro přepnutí na displej přehrávání, kde je možné
přehrávání a zastavení přehráván hudby, výběr předchozí a další skladby, a také
regulace hlasitosti, vyberte tlačítko „Play”. Pro návrat na seznam skladeb
uložených na nosiči vyberte možnost „List”, a pro návrat na hlavní displej vyberte
možnost „Back”.

. V tomto režimu můžete vybírat a přehrávat

. Na tomto

(5) Grafický korektor, regulace hlasitosti hudby, mikrofonu a kytary

Pro přepnutí na displej nastavení zvuku vyberte ikonu
možná regulace hlasitosti hudby, mikrofonu a kytary, a také výběr jednoho ze čtyř

. Na tomto dis pleji je

44

Návod k obsluze CZ

již nastavených režimů korektorů zvuku: Pop, Classical, Jazz a Rock. Také můžete
zvolit možnost G-Eq, pro nastavení grafického korektoru zvuku, který umožňuje
zvolení vlastního nastavení.

(6) Ztlumení linkového vstupu

Pro přepnutí na displej linkového vstupu vyberte ikonu

hudbu ztlumíte, opětovným kliknutím na ikonu zvuk opět zapnete. Pro

návrat na hlavní displej vyberte možnost „Back”.

. Kliknutím na ikonu

45

  RO

ВАЖНЕЙШИЕ СВЕДЕНИЯ О ТЕХНИКЕ БЕЗОПАСНОСТИ

Просим внимательно ознакомиться с настоящим руководством
пользователя, прежде чем начать пользоваться устройством. Необходимо
следовать указаниям по безопасному пользованию и сохранить руководство
пользования, чтобы была возможность обратиться к нему в дальнейшем.

1. Защита кабеля питания: Убе дитесь, что кабель питания не находится на

проходе или не придавлен какими-либо тяжелыми предметами. Обратите
особое внимание на ш текер, шнур и разъем питания, расположенный на
устройстве. Нельзя тянуть за шнур питания устройства.

2. Вентиляция: Во избежание перегрева устройства нужно поместить его в

проветриваемое место. НЕЛЬЗЯ накрывать устройство или ставить на него
какие-либо предметы. Устройство нужно поставить на расстоянии не менее
10 сантиметров от стены. НЕЛЬЗЯ ставить устройство на кровать, диван,
ковер или другие места, ограничивающие поток воздуха.

3. Демонтаж устройства: НЕЛЬЗЯ демонтировать элементы устройства.

Прикосновение к внутренним компонентам устройства может привести к
удару током.

4. Беспокоящий запах: Если устройство выделяет какой-либо беспокоящий

запах, его следует сразу отключить от розетки. Нельзя повторно включать
устройство, пока оно не будет отремонтировано квалифицированным
сотрудником сервисного центра.

5. Внимание: устройство работает от тока с напряжением и частотой:

100–240В, 50–60 Гц.

6. Внимание: Нельзя подвергать устройство воздействию какой-либо

жидкости и ставить устройство вблизи сосудов с водой.

46

Инфракрасный датчик

  RO

ОПИСАНИЕ ФУНКЦИЙ ПУЛЬТА

Радиус действия пульта

1. Ожидание

2. Громкость устройства +/-

3. Кнопка выбора меню -/+

4. Кнопка отключения звука

5. Предыдущее/VOL-

6. Воспроизведение/пауза

7. Кнопка входного сигнала

8. Кнопка выбора меню

9. Кнопка повтора

10. Следующее/VOL+

Внимание:
Между пультом и устройством не должны находиться крупные предметы

47

  RO

ОПИСАНИЕ ФУНКЦИЙ ПАНЕЛИ УПРАВЛЕНИЯ

1

14

3

2

6

4

7

5

9

8

7

10

11

13

12

1. Светодиодный дисплей

2. ОСОБЕННОСТИ - / +

3. MIC: Вход для микрофона

4. ГИТАРА: Гитарный вход

5. POWER / INPUT: переключатель питания / USB / LINE IN / BLUETOOTH / FM

6. Кнопка выбора меню

7. SD / вход USB SD / USB. При подключении любого устройства следует

обратить особое внимание на ориентацию вилки с розеткой. Зарядное
устройство USB 5V 1A.

8. Предыдущая дорожка

9. Воспроизведение / Пауза

10. линия

11. Светодиодные

КРАСНЫЙ свет указывает на загрузочное устройство.

Зеленый свет указывает на то, что устройство полностью заряжен.

12. Интерфейс DC 15V

13. Следующий трек

14. VOLUME - / +: Настройка громкости устройства.

ОСНОВНЫЕ ДЕЙСТВИЯ

1. Включение устройства

Удерживайте кнопку STANDBY на панели управления/пульте в течение
нескольких секунд, устройство включится, и загорится светодиод. Если
устройство находится в режиме ожидания (STANDBY) в течение длительного
времени, оно выключится автоматически. Чтобы снова включить устройство,
достаточно нажать кнопку STANDBY на панели управления/пульте.

48

  RO

2. Выбор режима входа
Чтобы выбрать режим входа, нужно нажать кнопку выбора режима входа на
пульте или кнопку входного сигнала на передней панели управления.

3. Отключение звука
Чтобы отключить звук на устройстве, нужно один раз нажать на кнопку
отключения звука на пульте. Чтобы включить звук обратно, нужно повторно
нажать на кнопку.

4. Регулирование громкости на пульте
Нажмите кнопку VOL +/- на пульте, чтобы отрегулировать громкость
устройства.

5. Регулирование громкости на устройстве
Поверните регулятор влево, чтобы уменьшить громкость, или вправо, чтобы ее
увеличить.

6. Ручка FUNCTION
Поворачивая ручку влево или вправо, чтобы установить различный эффект для
всех вариантов (свет, цвет или звук) под кнопкой MENU.

7. Выбор меню
Нажмите кнопку MENU на панели управления или пульте, чтобы выбрать TB,1U,
2U,DL, EC,BO,BA (всего 7 вариантов), а затем кнопку Ручка FUNCTION+/-, чтобы
выбрать вариант.
(ТБ = высокие частоты, 1U = громкость микрофона, 2U = громкость гитары, DL =
задержка, EC = эхо, BO = режим света, BA = бас).

8. Повтор
Во время воспроизведения нажмите кнопку повтора на пульте один раз,
чтобы повторять текущее произведение. Чтобы выключить повтор, снова
нажмите кнопку повтора.

9. PREV/NEXT (предыдущее/следующее)
С помощью кнопок PREV/NEXT можно выбрать конкретные произведения из
списка воспроизведения.

10. Зарядное устройство USB
Выходная мощность зарядного устройства USB для мобильных телефонов
составляет 5В 1A.

49

  RO

Bluetooth:

Нажмите кнопку INPUT на панели управления или пульте, чтобы выбрать
режим Bluetooth. Одновременно перейдите в режим настроек Bluetooth
телефона, планшета или другого аудио устройства с технологией Bluetooth и
выберите «SPK95019». Устройства установят друг с другом соединение через
Bluetooth. Чтобы управлять устройством с помощью телефона, планшета и
т.п., просим загрузить приложение «Discolor DJ».
После того, как устройства установят соединение через Bluetooth, запустите
приложение «Discolor DJ» на телефоне, планшете и т.п., а затем нажмите
кнопку Bluetooth. Это поможет управлять пятью режимами работы
устройства с помощью телефона: музыка, подсветка, карта SD/USB, Bluetooth
и графический корректор. Чтобы выключить приложение, нажмите кнопку
«выход».

Чтобы управлять устройством при помощи мобильного телефона,
необходимо загрузить и установить приложение «Discolor DJ”
После запуска приложения «Discolor DJ” на главном экране
находится 6 основных функций:

1. Воспроизведение музыки через Bluetooth

2. Настройки цвета, яркости и режима работы подсветки

3. Воспроизведение музыки с накопителя USB

4. Настройки соединения Bluetooth

5. Графический корректор, настройки громкости музыки,

микрофона и гитары.

6. Отключение звука линейного входа

(1) Настройки соединения Bluetooth:

Выберите значок

Bluetooth, затем выберите опцию «Discolor DJ BLE", чтобы установить
соединение устройства с колонкой.

(2) Воспроизведение музыки через Bluetooth

Выберите значок , чтобы перейти на экран проигрывания музыки через
Bluetooth. Выберите опцию «Pick songs to play”, чтобы выбрать
произведения, которые будут проигрываться, затем подтвердите выбор

, чтобы перейти на экран настроек соединения

50

  RO

кнопкой «Done”, чтобы вернуться на экран проигрывания музыки. Во время
проигрывания можно останавливать и возобновлять воспроизведение,
переходить к следующему или предыдущему произведению, регулировать
громкость звука, настроить повтор произведений, а также выбрать опцию
случайного порядка воспроизведения произведения из списка. Выберите
«Back”, чтобы вернуться на главный экран.

(3) Настройки цвета, яркости и режима работы подсветки

Выберите значок
этом экране Вы можете выбрать цвет подсветки колонки и подобрать ее

яркость. Чтобы вернуться на главный экран, выберите «Discolor DJ” в левом
верхнем углу.
Опция «Profiles” позволяет настроить один из 12 запрограммированных
режимов пульсации света. Чтобы вернуться к настройкам цвета и яркости,
выберите опцию «Light”, расположенную в левом верхнем углу экрана.

(4) Воспроизведение музыки с накопителя USB

После подключения накопителя USB к колонке выберите значок ,
чтобы перейти в режим воспроизведения музыки с накопителя USB. В этом
режиме Вы можете выбирать и проигрывать произведения, сохраненные на
накопителе USB. Выберите «Play”, чтобы перейти на экран воспроизведения,
где можно проигрывать и останавливать музыку, выбирать предыдущее или
следующее произведение, а также регулировать громкость. Выберите опцию
«List”, чтобы вернуться в список произведений на накопителе, выберите
«Back”, чтобы вернуться на главный экран.

, чтобы перейти на экран настроек подсветки. На

51

  RO

(5) Графический корректор, регулирование громкости музыки, микрофона и

гитары

Выберите значок
экране можно настроить громкость музыки, микрофона и гитары, а также

выбрать один из четырех уже настроенных режимов корректора звука: Pop,
Classical, Jazz и Rock. Вы также можете выбрать опцию G-Eq, чтобы включить
графический корректор звука, позволяющий выбрать собственные
настройки.

(6)Отключение звука линейного входа

Выберите значок

значок
Выберите опцию «Back”, чтобы вернуться на главный экран.

отключает звук, ponowne нажатие на значок включает звук.

, чтобы перейти на экран настроек звука. На этом

, чтобы перейти на экран линейного входа. Нажатие на

52

NOTES

53

INFOLINIA SERWISOWA

tel: [phone] lub e-mail: [email protected]

od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację

produktu bez u przedzenia.

Strona główna www.manta.com.pl

Strona wsparcia technicznego www.manta.info.pl

SERVICE INFOLINE

tel: [phone] or e-mail: se [email protected]

from Monday to Friday. 9.00-17.00

The manufacturer reserves the right to make changes to product

specifications without notice.

Home: www.manta.com.pl

Home support: www.manta.info.pl

Made in P.R.C.

FOR MANTA EUROPE
