Manitowoc
Ice Machine Parts List
for Models
CR1100A
CD1102A
CY1104A
Remote Cuber
CR1190N CD1192N
CY1194N
Manufactured May 1981 through September 1984
CR1101W
CD1103W
CY1105W
C1100 – 1
Updated: 7/12
C1100
34
35
36
39
37
32
4
33
16
18
17
34
30
28, 29
27
26
8
31
48
7
32
6
47
46
45
44
45
25
24
40
23
41
43
42
35
36
39
37
To float valve assembly
43" total float flow tube length
38
18
1131
EVAPORATOR COMPARTMENT PART NO.
1 Vinyl Tube, 3" Long. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420383
2 Nickel Plated 90° Elbow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
3 Hex Lock Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5475039
4 Right Hand Water Curtain Bracket Up to SN 81083035. . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
5 Left Hand Water Curtain Bracket Up to SN 81083035 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
5 Water Curtain Hanger After SN 81090000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7621773
6 Water Curtain Bracket Mounting Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5026249
7 Plastic Clamp (For water supply line to float valve) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
8 Water Pump Mounting Screw. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5124649
9 Water Pump Electrical Plug and Lead . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
10 Water Pump Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
11 Water Pump Mounting Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
12 Regular Size Evaporator, Front (Starting SN 81083035) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619659
12 Regular Size Evaporator, Rear (Starting SN 81083035) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619669
13 Dice Size Evaporator, Front (Starting SN 81081151) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
13 Dice Size Evaporator, Front (Starting SN 81083035) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619679
13 Dice Size Evaporator, Rear (Starting SN 81081151) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
13 Dice Size Evaporator, Rear (Starting SN 81083035) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619689
14 Half-dice Evaporator, Front (Starting SN 81081151) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
14 Half-dice Evaporator, Front (S tarting SN 81083035) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619699
14 Half-dice Evaporator, Rear (Starting SN 81081151). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
14 Half-dice Evaporator, Rear (Starting SN 81083035). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619709
15 Harvest Rack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
16 Harvest Rack 1/4 Turn Fastener (Metal). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
16 Harvest Rack 1/4 Turn Fastener (Black). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
17 Harvest Rack Stud Receptacle, (Use with Metal). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
17 Harvest Rack Stud Receptacle, (Use with Black). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
18 Harvest Rack Stud Retainer (Use with Metal) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
18 Harvest Rack Stud Retainer (Use with Black) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
19 Water Level Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Updated: 7/11
C1100 – 2
C1 100, CONTINUED
20
19
11
10
9
7
3
2
1
4
6
12
13
14
15
43
24
OPERATIONAL
MODE
C1100 WIRING DIAGRAM
23
22
21
5
6
16
8
1132
EVAPORATOR COMPARTMENT, continued PART NO.
20 Water Trough . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
21 Water Distributor Tube End Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4408209
22 Water Distributor Tube End Collar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4408219
23 Water Distributor Tube Mounting Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
24 Water Distributor Tube Assembly, Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
25 Water Distributor Tube Assembly, Rear. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
26 Water Pump, 50 Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7626013
27 Water Pump, 60 Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1480279
28 Float Valve Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8369049
29 Float Valve Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
30 Float Valve Bracket Wing Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5489139
31 Water Distributor Tube Supply Tube (Water pump to distributor tube, 24" long) . . . . . . . . . . . . . . . . . † 4420333
32 Water Curtain, Front and Rear (Starting with SN 81081151). . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
32 Water Curtain, Front and Rear (Starting with SN 81090000). . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
33 Water Curtain Hanger (On water curtain). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5650459
34 Ice Chute, (Front and rear). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
35 Water Inlet Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
36 Water Adapter Elbow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
37 Water Supply Tube (Adapter to float valve, 50" long) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4420291
38 Supply Tube Nylon Insert. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420309
39 Sleeve and Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8361253
40 Water Baffle (On top extrusion) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
41 Centering Pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .No Longer Available
42 Centering Pin Nylon Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5429459
43 Evaporator Top Grid Extrusion (Drilled) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
44 Bin Microswitch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2300799
45 Bin Microswitch Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
46 Wing Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5489029
47 Microswitch Positioning Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
48 High & Low Side Service Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8373109
C1100 – 3
† Refer to Cross Reference Guide
Updated: 9/11
C1 100, CONTINUED
6
5
4
3
2
1
7
1133

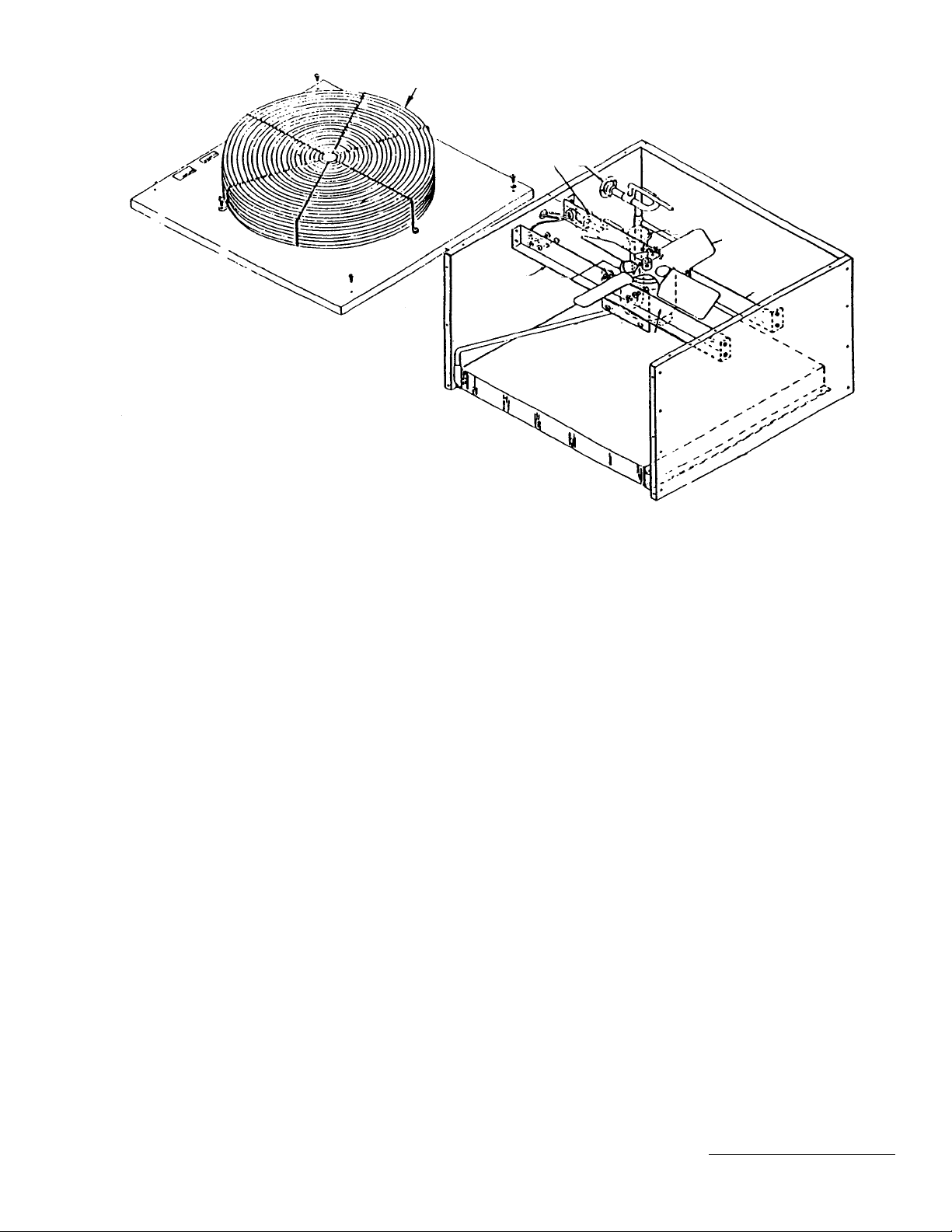

AIR COOLED CUBER PART NO.
1 Fan Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
2 Fan Motor Mounting Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3006843
3 Fan Blade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
4 Air Condenser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
5 Drier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8930269
6 Compressor, 1 phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
6 Compressor, 3 phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
6 Compressor, 50 Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Not shown — Condenser and Shroud Assembly, with Fan Motor & Blade . . . . . . . . . . . . . . . . . . No Longer Available
7 Hot Gas Solenoid Valve (Use 2). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
7 Hot Gas Solenoid Coil (Alco only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2404483
7 Hot Gas Solenoid Coil (Sporlan only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Updated: 5/11
C1100 – 4
† Refer to Cross Reference Guide
C1 100, CONTINUED
8
4
3
1
7
6
5
2
1134
WATER COOLED CUBER PART NO.
1 Water Regulating Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8372033
2 Water Inlet and Outlet Adapter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8706043
3 Water Condenser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
4 Receiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 1200221
5 Drier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8930279
6 Compressor, 1 phase. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
6 Compressor, 3 phase. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
6 Compressor, 50 cycle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
7 Hot Gas Solenoid Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
8 Hot Gas Solenoid Coil (Alco only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2404483
9 Receiver Mounting Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
10 Hot Gas Solenoid Coil (Sporlan only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
C1100 – 5
† Refer to Cross Reference Guide
Updated: 5/11

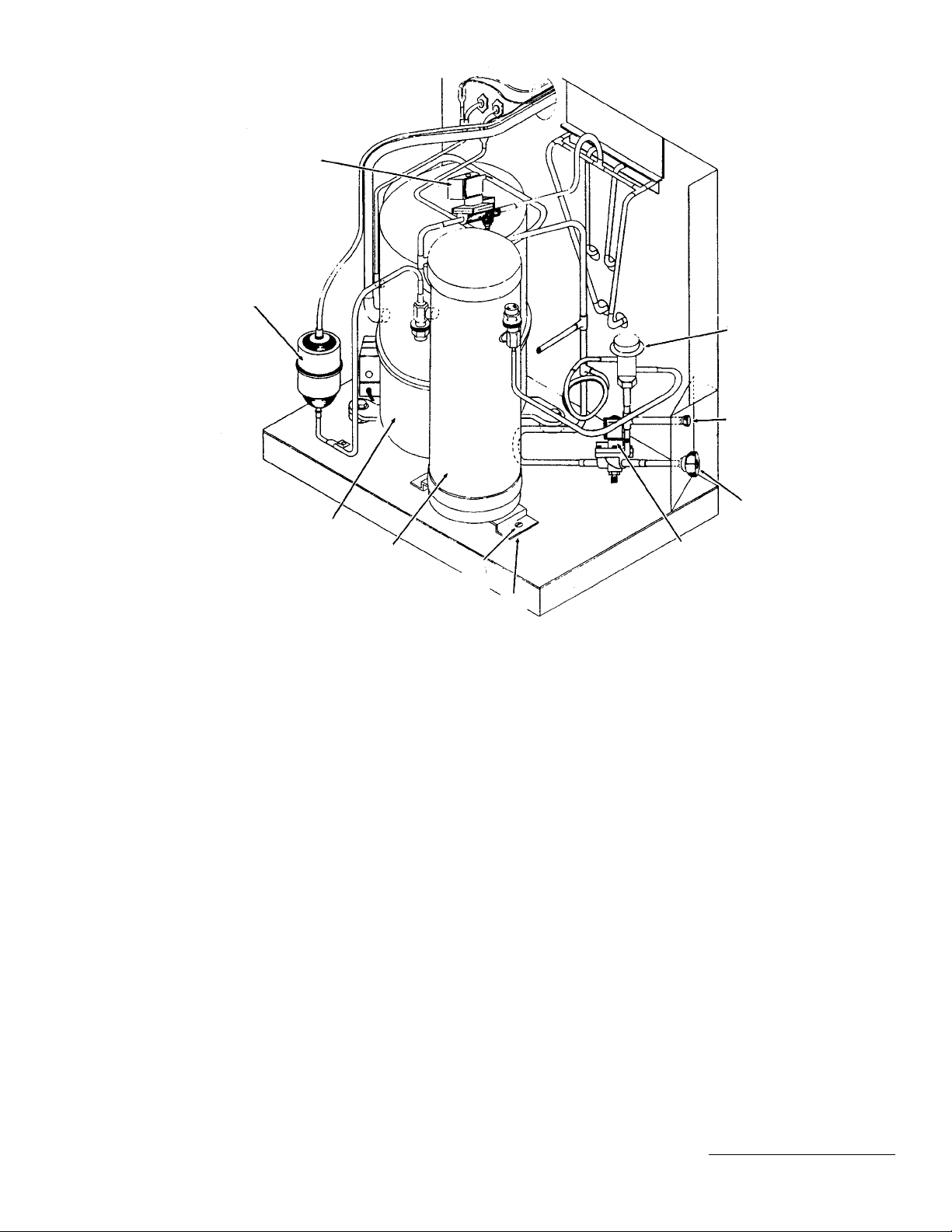

C1100 — REMOTE CUBER UP TO SN 83019999
11, 1 2
3
1
2
7
6
14, 15, 16
13
8
1135
REMOTE CUBER UP TO SN 83019999 PART NO.
1 Head Pressure Control Valve (In Ice machine). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8368049
2 Aero-quip Male Coupling, 3/8” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8360343
3 Aero-quip Male Coupling, 1/2” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8360353
4 1/2” Male Coupling, O-ring* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
5 3/8” Male Coupling, O-ring* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8360139
6 Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
7 Compressor, 60 Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
7 Compressor, 3 Phase. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
7 Compressor, 50 Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
8 Drier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8930279
9 Lockwasher (Mounting receiver to base)* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
10 Hex Nut (Mounting receiver to base)*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
11 Hot Gas Solenoid Valve Assembly (Use 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
12 Hot Gas Solenoid Coil (Alco only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2404483
12 Hot Gas Solenoid Coil (Sporlan only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
13 Receiver Mounting Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
14 Receiver Bracket Mounting Screw (2 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5033459
15 Receiver Bracket Mounting Washer (2 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5573179
16 Receiver Bracket Mounting Lockwasher (2 per). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5573139
17 Receiver Mounting Nut (Mounting receiver to bracket) (1 per)* . . . . . . . . . . . . . . . . . . . . . . No Longer Available
18 Receiver Mounting Washer (Mounting receiver to br ac ke t) (1 per)*. . . . . . . . . . . . . . . . . . . . No Longer Available
*These parts are not shown.
Updated: 7/11
C1100 – 6
† Refer to Cross Reference Guide
C1 100 — REMOTE CUBER STARTING WITH SN 83020001
12, 13
3
1
2
8
6, 7
15,
16,
17
14
9
12, 13
1136
REMOTE CUBER UP TO SN 83020001 PART NO.
1 Head Pressure Control Valve (Located at remote condenser). . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
2 Aero-quip Male Coupling, 3/8” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8360343
3 Aero-quip Male Coupling, 1/2” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8360353
4 1/2” Male Coupling O-ring*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
5 3/8” Male Coupling O-ring*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8360139
6 Receiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
7 Service Valve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8373169
8 Compressor, 60 Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
8 Compressor, 3 Phase. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
8 Compressor, 50 Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
9 Drier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8930279
10 Lockwasher (Mounting receiver to base)* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
11 Hex Nut (Mounting receiver to base)* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
12 Hot Gas Solenoid Valve Assembly (Use 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
13 Hot Gas Solenoid Coil (Alco only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2404483
13 Hot Gas Solenoid Coil (Sporlan only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
14 Receiver Mounting Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
15 Receiver Bracket Mounting Screw (2 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5033459
16 Receiver Bracket Mounting Washer (2 per). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5573179
17 Receiver Bracket Mounting Lockwasher (2 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5573139
18 Receiver Mounting Nut (Mounting receiver to bracket) (1 per)*. . . . . . . . . . . . . . . . . . . . . . . No Longer Available
19 Receiver Mounting Washer (Mounting receiver to br ac ke t) (1 per)* . . . . . . . . . . . . . . . . . . . No Longer Available
*These parts are not shown.
C1100 – 7
† Refer to Cross Reference Guide
Updated: 7/12
C1100 CONTROL PANEL
17
18
19
20
2
1
3
5
4
6
7
8
9
10
11
12
15
14
13
16
1137
CONTROL PANEL PART NO.
1 Liquid Line Pump-Down Solenoid Valve Assembly (Remote units only) . . . . . . . . . . . . . . . No Longer Available
1 Liquid Line Pump-Down Solenoid Coil (Only) (Remote units only) . . . . . . . . . . . . . . . . . . . . No Longer A vailable
2 Expansion Valve, Sweat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
3 Terminal Block . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
4 Terminal Board . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
5 Fan Motor Start Capacitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8503353
6 Main Toggle Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2300849
7 Starting Relay (Tecumseh) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
7 Start Relay (Bristol). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
8 Starting Capacitor (Tecumseh). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8503143
8 Start Capacitor (Bristol). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8503643
9 Run Capacitor (Tecumseh). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
9 Run Capacitor (Bristol) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2010143
10 Contactor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
11 Manual Harvest Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
12 High Pressure Cut-out (Water-cooled and remote units only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2355113
13 Low Pressure Cut-out Control (Remote units only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
14 Low Pressure Cut-in (All models, knob adjustment). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
14 Low Pressure Cut-in (Screw driver adjustment) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
15 High Pressure Cut-in (Air-cooled unit only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
16 Harvest Relay (4 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
17 Terminal Block . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
18 6 Second Timer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2406353
19 Bin Microswitch (2 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2300799
20 Thermo-disc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Updated: 7/11
C1100 – 8
C1100
COMPRESSOR COMPARTMENT GROUP PART NO.
Compressor, 1 Ph., 60 Cycle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Bristol — Run Capacitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2010143
Start Capacitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8503643
Start Relay. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Tecumseh — Run Capacitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Start Capacitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8503143
Start Relay. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Compressor, 3 Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Contactor (Used with 3 Phase Compressor). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Air Condenser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Fan Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Fan Blade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Fan Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3006843
Fan Motor Mounting Nut (4 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5429559
Fan Motor Mounting Screw (4 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5033589
Fan Motor Mounting Washer (4 per). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5573059
Capacitor (Condenser Fan Motor). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8503353
High and Low Side Service Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8373109
Drier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8930279
Water Regulating Valve (Water-cooled) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8372033
Condenser, Water-cooled (Pack-less). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Receiver (Water-cooled units only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 1200221
Contactor, 1 Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Air Condenser and Shroud Assembly (Including fan motor and blade). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Receiver Mounting Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
CONTROL GROUP
Expansion Valve (Sweat). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Water Solenoid Valve and Coil Assembly used on SN 81081151 to 81083035 . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Hot Gas Solenoid Coil Sporlan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Hot Gas Solenoid Electrical Coil (Alco). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2404483
Hot Gas Solenoid Valve Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Timer, 6 Second (1 per). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2406353
Relay, Harvest (4 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Thermo-disc. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
High Pressure Cut-in (Air-cool e d on l y ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Low Pressure Cut-in (Knob adjustment) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Control Knob . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Main Toggle Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2300849
Manual Defrost Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Bin Micro Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2300799
Bin Switch Mounting Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Contactor, 1 Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Low Pressure Cut-in (Screw adjustment) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 2355193
Low Pressure Cut-out (Remote units only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
High Pressure Cut-out (Water-cooled & remote units) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2355113
Bin Switch Moisture Guard Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
REMOTE CUBER GROUP
Head Pressure Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Low Pressure Cut-out . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
High Pressure Cut-out. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2355113
Solenoid Valve Assembly (Liquid line Pump-down) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Thermo-disc. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Aero-quip Male Coupling 1/2” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8360353
Aero-quip Male Coupling 3/8” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8360343
O-Ring 1/2” (For coupling 8360043) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
O-Ring 3/8” (For coupling 8360033) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8360139
Headmaster Relocation Package . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
NOTE: Remaining parts are same as used on standard C1100 cuber.
C1100 – 9
Updated: 7/12
C1 100, CONTINUED
WATER CIRCUIT GROUP PART NO.
Water Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 1480279
Water Pump Female Lead . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Water Distributor Tube Assembly (Front) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Water Distributor Tube Assembly (Rear) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 6571124
Water Distributor Tube End Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4408209
Water Distributor Tube End Collar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4408219
Water Distributor Supp ly Tube (Water pump to distributor) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420333
Water Distributor Supply Tube Mounting Clip (2 per). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Water Distributor Supply Tube Elbow. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Water Distributor Supply Tube Centering Pin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Sump Trough . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Before SN 83110001, use Sump Collar and Restrictor Assembly . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Overflow Elbow. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Float Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8369049
Float Valve Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Water Inlet Assembly, 1/2” NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 301101
Water Supply Tube, 1/4” O.D. (Water inlet to float valve). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4420291
Water Inlet Strainer (Y type) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 1260033
Water Curtain Hanger Assembly, Right Hand SN 81081151 to 81083035. . . . . . . . . . . . . . . . . . . No Longer Available
Water Curtain Hanger Assembly, Left Hand SN 81081151 to 81083035. . . . . . . . . . . . . . . . . . . . No Longer Available
Water Curtain Hanger After SN 81090000 (Set of RH and LH) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7621773
Water Curtain Hanger (On water curtain). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5650459
Water Curtain Repair Kit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Water Curtain* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
*Between SN 81081151 and 81083035 also order hanger assembly . . . . . . . . . . . . . . . . . . . . . . No Longer Available
EVAPORATOR GROUP
Front Dice Evaporator From SN 81081151 to 81083035. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Rear Dice Evaporator From SN 81081151 to 81083035 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Front Half Dice Evaporator From SN 81081151 to 81083035 . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Rear Half Dice Evaporator From SN 81081151 to 81083035 . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Front Regular Evaporator Starting SN 81083035. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619659
Rear Regular Evaporator Starting SN 81083035. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619669
Front Dice Evaporator Starting SN 81083035 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619679
Rear Dice Evaporator Starting SN 81083035. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619689
Front Half Dice Evaporator Starting SN 81083035. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619699
Rear Half Dice Evaporator Starting SN 81083035 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619709
Water Baffle, (Mounting to top extrusion) (2 per) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Water Baffle, Mounting Screw (1 per). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Top Grid Extrusion (Drilled) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Harvest Rack Stud Receptacle (Met al). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Harvest Rack Stud Retainer (Metal) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Harvest Rack 1/4 Turn Fastener (Metal) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Harvest Rack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Harvest Rack 1/4 Turn Fastener (Black) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Harvest Rack Wing Stud Retainer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Harvest Rack Wing Stud Receptacle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
ICE CHUTE GROUP
Ice Chute (Front and rear) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
50 CYCLE MODELS ONLY
Compressor 1 Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Relay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Start Capacitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8503143
Run Capacitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Water Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 1480279
Compressor 50 Hz 3 Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
No Longer Available
Updated: 7/11
† Refer to Cross Reference Guide
C1100 – 10
C1100 CABINET PANELS — PAINTED
SN 81081151 to 81083035 PART NO.
Top Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand End Panel Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand End Panel Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Rear Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Rear Louvered Panel (Air-cooled only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Front Louvered Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Front Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Trim, Right Hand Front Panel (Ice cuber) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4541483
After SN 83070001 use 8131413
Trim, Left Hand Front Panel (Manitowoc) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
After SN 83070001 use 8131403
Left Hand Rear Louvered Panel (Water and remote units only) . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
10-32 Thumbscrew (Mounting left hand front panel). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5012059
Foam Tape (Mounting trim to front panel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
STARTING SN 81090000
Right Hand End Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand End Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Rear Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Front Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Front Panel - Louvered. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Rear Panel (Air) - Louvered . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Rear Panel (Water and remote) - Louvered . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Panel Mounting 1/4 Turn Fastener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Fastener Receptacle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Fastener Retainer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Trim, Right Hand Front Panel (Ice cuber) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4541483
After SN 83070001 use 8131413
Trim, Left Hand Front Louvered Panel (Manitowoc) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
After SN 83070001 use 8131403
Mounting Screw, End Panels to Base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5026249
Top Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Foam Tape (Mounting trim to front panels) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
STARTING SN 82030001
Right Hand End Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand End Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Front Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Front Panel, Louvered . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Rear Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Rear Panel (Air) Louvered. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Rear Panel (Water and remote) Louvered . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
8-32 Mounting Machine Thumbscrew (Mounting front panel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5000013
Mounting Machine Screw (Rear panel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5026249
Mounting Sheet Metal Screw (End panel to base). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5026249
Trim, Right Hand Front Panel (Ice cuber) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4541483
After SN 83070001 Use 8131413
Trim, Left Hand Front Panel (Manitowoc) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
After SN 83070001 Use 8131403
Top cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Foam Tape (Mounting trim to front panels) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
C1100 – 11
† Refer to Cross Reference Guide
Updated: 5/11
C1100 CABINET PANELS — S TAINLESS STEEL
SN 81081151 to 81083035 PART NO.
Top Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand End Panel Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand End Panel Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Rear Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Rear Louvered Panel (Air-cooled only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Front Louvered Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Front Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Trim, Right Hand Front Panel (Ice cuber). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4541483
After SN 83070001 Use 8131413
Trim, Left Hand Front Panel (Manitowoc). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
After SN 83070001 Use 8131403
Left Hand Rear Louvered Panel (Water and remote only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
10-32 Thumbscrew (mounting left hand front panel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5012059
Left Hand Front Panel (McDonald’s cuber only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7619613
Right Hand Louvered Panel (McDonald’s cuber only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Foam Tape (Mounting trim to front panel, 50" long) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
STARTING SN 81090000
Right Hand End Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand End Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Rear Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Front Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Front Panel, Louvered. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Rear Panel (Air) Louvered. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Rear Panel (Water and remote) Louvered. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Panel Mounting 1/4 Turn Fastener. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Fastener Receptacle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Fastener Retainer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Trim, Right Hand Front Panel (Ice cuber). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4541483
After SN 83070001 Use 8131413
Trim, Left Hand Front Louvered Panel (Manitowoc). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
After SN 83070001 Use 8131403
Mounting Screw, End Panels to Base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5026249
Left Hand Front Panel (McDonald’s only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Trim, Left Hand (McDonald’s) After SN 83070001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Front Panel Louvered (McDonald’s only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Trim, Right Hand (McDonald’s) After SN 83070001. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Top Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Foam Tape (Mounting trim to front panels, 50" long) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
STARTING SN 82030001
Right Hand End Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand End Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Rear Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7619533
Left Hand Front Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Front Panel, Louvered. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Rear Panel (Air) Louvered. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Left Hand Rear Panel (Water and remote) Louvered. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
8-32 Mounting Machine Thumbscrew (Mounting front panel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5000013
Mounting Machine Screw (Rear panel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5026249
Mounting Sheet Metal Screw (End panel to base) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5026249
Trim, Right Hand Front Panel (Ice cuber). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4541483
After SN 83070001 use 8131413
Trim, Left Hand Front Panel (Manitowoc). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
After SN 83070001 use 8131403
Left Hand Front Panel (McDonald’s only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Trim, Left Hand (McDonald’s) After SN 83070001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Right Hand Front Panel Louvered (McDonald’s only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Trim, Right Hand (McDonald’s) After SN 83070001. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Top Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Foam Tape (Mounting trim to front panels, 50" long) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Updated: 5/11
† Refer to Cross Reference Guide
C1100 – 12
AC1195 REMOTE CONDENSER
1
15
14
10, 11
12, 13
16
6
2
16
7
5
1142
REMOTE CONDENSER PART NO.
1 Air Condenser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8850629
2 Fan Motor, 60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7629413
3 Fan Motor, 50 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7629413
4 Fan Capacitor (Emerson). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8503353*
4 Fan Capacitor (Magnetec) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
5 Fan Blade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2416113*
6 Rain Slinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2415053*
7 Headmaster Control (See item 19 below) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8368049
8 Toggle Switch Up to SN 82020001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
9 Toggle Switch After SN 82020001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
10 Coupling Assembly, Male 1/2” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8360353
11 Mounting Flange 1/2”. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8360063
12 Coupling Assembly, Male 3/8” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 8360343
13 Mounting Flange 3/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8360053
14 Fan Grill . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3400643
15 Top Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 6017751
16 Base Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 6017681
17 Valve Access Fitting Core . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
18 Female Coupling Kit (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0700623
19 Headmaster Relocation Kit (Used for units originally built with headmaster in ice machine to
relocate to condenser). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
*Early models used a single bracket to mount the fan motor. Those units use the following parts:
Fan Motor 60 Hz 230V. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619843
Fan Motor 50 Hz 230V. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Rain Shield. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Fan Blade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
Run Capacitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available
C1100 – 13
† Refer to Cross Reference Guide
Updated: 5/11
INTENTIONALLY LEFT BLANK
C1100 – 14
Loading...
