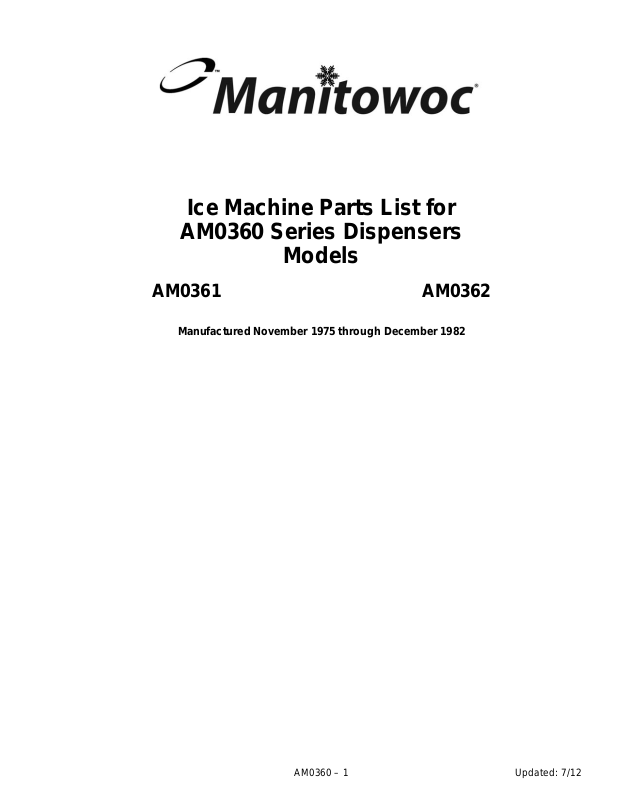

Manitowoc Ice AM0362 Parts Manual

Ice Machine Parts List for

AM0360 Series Dispensers

Models

AM0361 AM0362

Manufactured November 1975 through December 1982

AM0360 – 1

Updated: 7/12

AM0360

OUTER CABINET GROUP PART NO.

Main Door Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Right Hand Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Left Hand Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Upper Rear Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Lower Rear Panel (Access) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Mounting Screw (Lower rear panel to sides) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Mounting Washer (Upper & lower rear panels to sides). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5544079

Mounting Screw (Upper rear panel to sides) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5121539

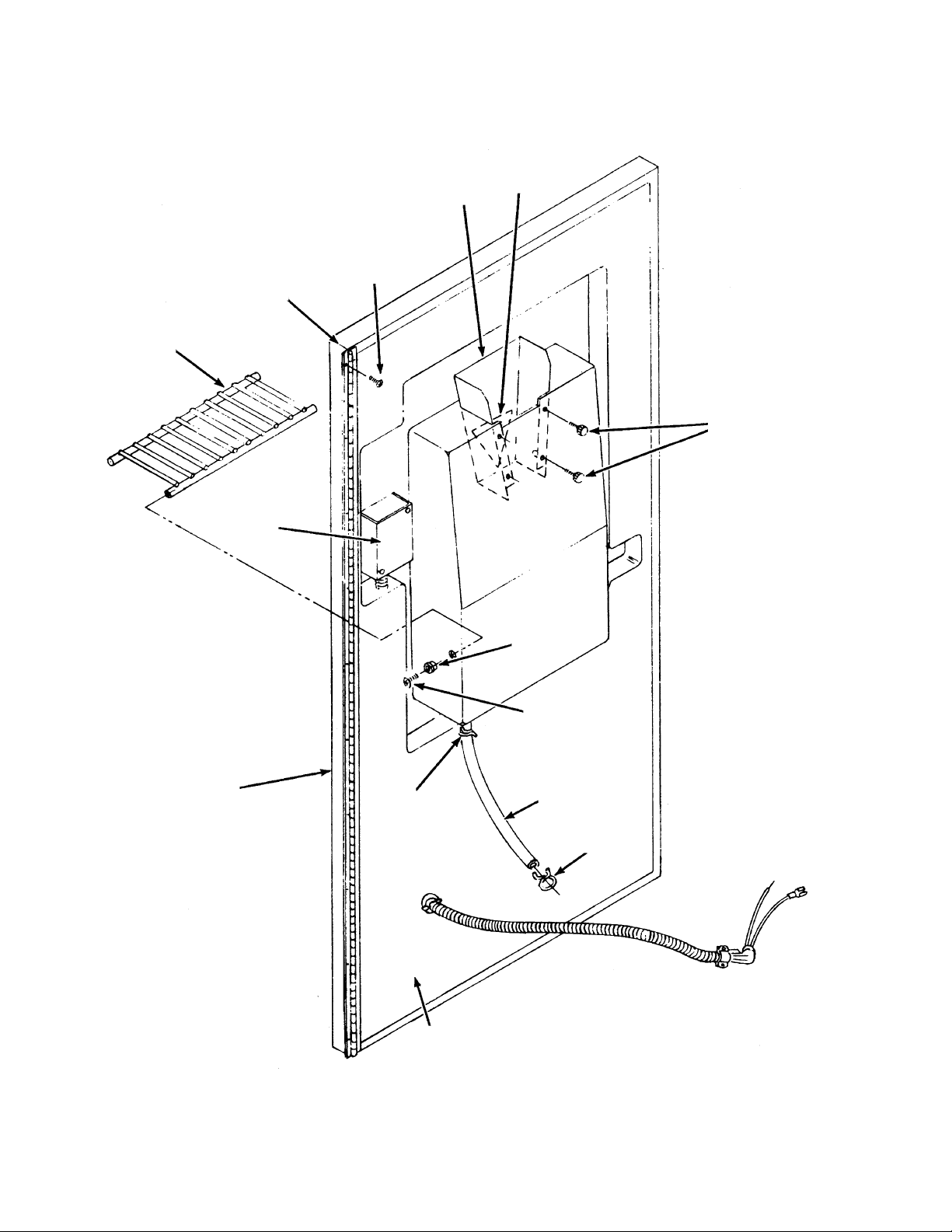

MAIN DOOR ASSEMBLY GROUP

Main Door Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Door Lock With Key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Door Lock Key (Master) No. X1328 (Round key). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3060071

Door Lock Locating Pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Tapping Plate (Door locating pin) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Lock Plate (On left hand side panel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Push Button Switch Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Push Button Switch Housing & Lamp Holder (See detail C)*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Push Button Switch Barrier (2 per assembly) (See detail C)*. . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Push Button Microswitch Unit (Less wires) (See detail C)* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0700383

Push Button Switch Display Screen (See detail C)*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Push Button Switch Display Lamp 28 Volts (2 per switch) (See detail C)*. . . . . . . . . . . . . . . . . . . No Longer Available

Stainless Steel Bucket Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Melting Tray Retainer Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Wing Nut (Mounting melting tray retainer bracket to ice chute housing) . . . . . . . . . . . . . . . . . . . . No Longer Available

Hinge Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Mounting Screw (Hinge to door). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5026249

Melting Tray Pan Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Wire Grill. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Ice Chute Assembly, Long . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Ice Chute Assembly, Short. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Thumbscrew (Mounting ice chute to ice chute housing) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5000013

Switch Transformer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Wing Nut (Mounting bucket housing to door) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Key Ice Switch Used Up to SN 09033 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Key (For key operated ice switch 2300781). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Key Ice Lock, SN 09034 to 09730 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3060133

SN 10178 to 11647

SN AC0100 to AC0299

Microswitch (For key to ice switch). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Key, for Lock 3060133, No. A2500 (Round key) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Key Ice Lock, SN 10178 to 10377 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3060153

Key, for Lock 3060153, Keyed Individually. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Order through Sales Dept.

Key Ice Lock, Starting SN AF1500 and on (Flat key) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Key, for Lock 3060183 Master (Flat key) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Speed Grip Door Lock Nut (Starting SN 10178). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Door Lock Bracket (For lock nut) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 6520824

Key Ice Kit (Push button to key conversion). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Uses Key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Contactor (To start drive motor) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7621923

Kit to Change From Key to Push Button. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0700383

*Items Comprise the Push Button Ice Switch Assembly

No Longer Available

Updated: 5/11

† Refer to Cross Reference Guide

AM0360 – 2

AM0360, CONTINUED

GEAR DRIVE & MOTOR ASSEMBLY GROUP PART NO.

Gear Drive Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Gear Reducer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Motor Mounting Bracket (Front). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6529714

Motor Mounting Bracket (Rear) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Flat Washer (Mounting bracket to reducer) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5573099

Machine Screw (Mounting rear support bracket to rear bracket). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5032369

Lockwasher (Mounting rear support bracket to rear bracket) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5545109

Machine Screw (Mounting reducer bracke t to base) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5032369

Flat Washer (Mounting reducer bracket to base). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5573049

Lockwasher (Mounting reducer brac ke t to ba se). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5545109

Coupling With Set Screw & Spider. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Spider, for Coupling Item 60 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

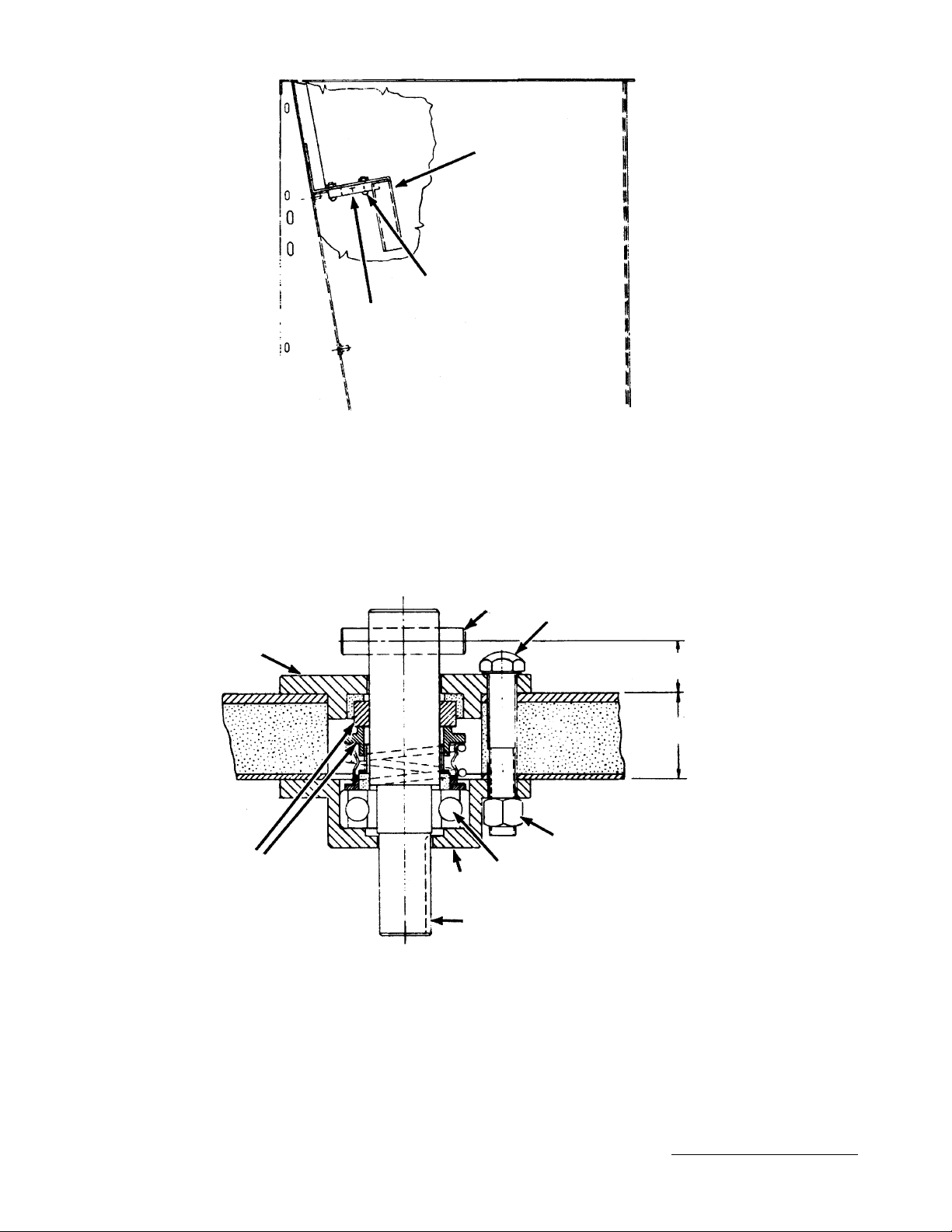

AUGER & BEARING ASSEMBLY

Auger Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Upper Bearing Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Upper Bearing (Only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3730031

Upper Bearing Shaft (Only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Upper Bearing Shaft Pin (Only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Upper Bearing Housing (Only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Lower Bearing Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116911

Lower Bearing Housing (Only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .No Longer Available

Lower Bearing Shaft (Only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Lower Bearing Shaft Pin (Only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Lower Bearing Seal Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Lower Bearing (Only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3730031

Lower Bearing Seal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3705011

Lower Bearing Mounting Bolt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .No Longer Available

Lower Bearing Mounting Bolt Lock Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5430029

Upper Bearing Mounting Bolt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Upper Bearing Mounting Bolt Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Upper Bearing Mounting Bolt Asher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5545119

Auger Access Door (Drilled) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 7619763

Auger Access Door Mounting Thumbscrew. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5000013

Damper Door for Access Door. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Damper Door Pin Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Auger Ice Deflector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Deflectors to Adapt to E Series Cuber – Side Ice Deflector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

– Drop Zone Deflector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

50 CYCLE PARTS:

Gear Train Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Transformer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

AM0360 – 3

† Refer to Cross Reference Guide

Updated: 5/11

2014

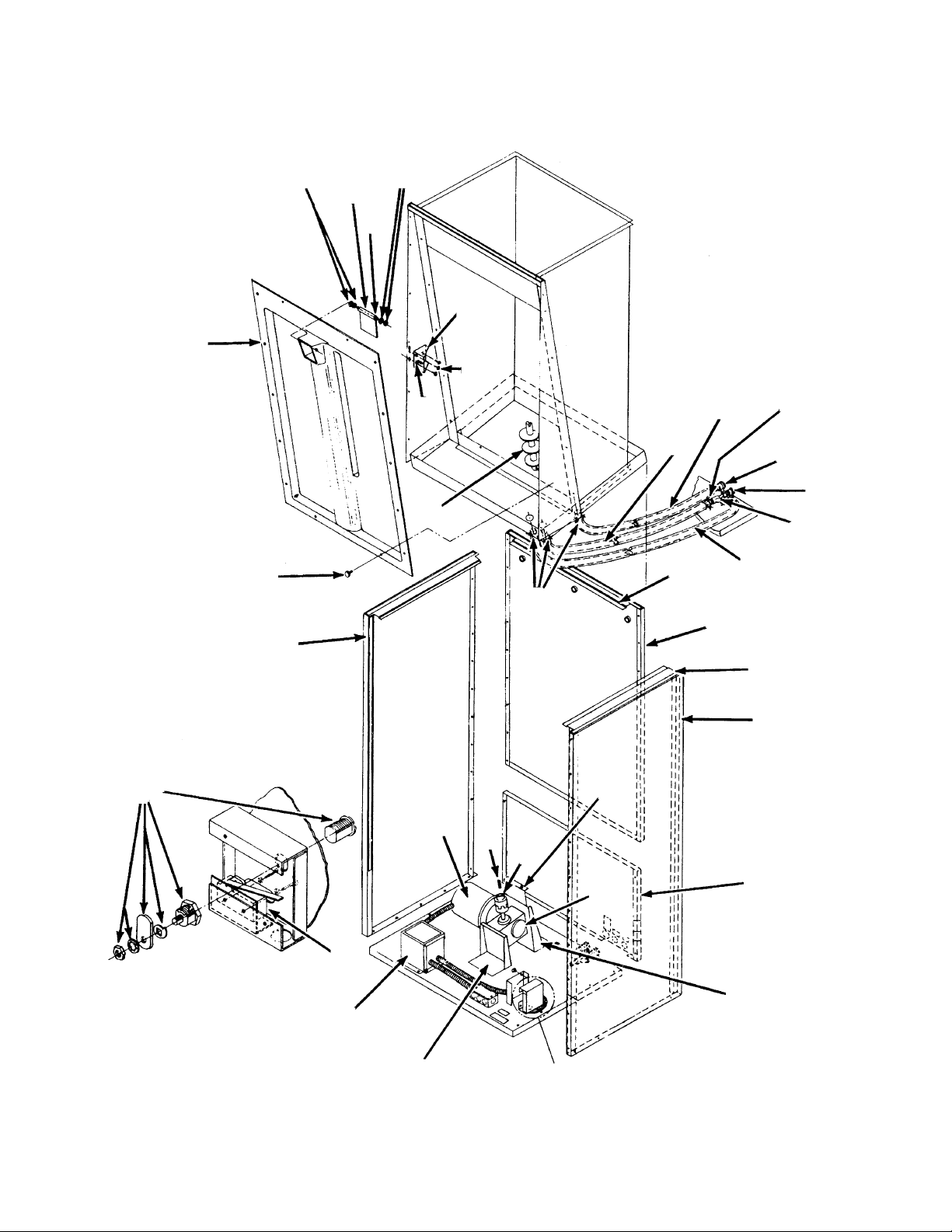

CABINET GROUP – DETAIL A

AM0360, CONTINUED

Updated: 7/02

AM0360 – 4

AM0360, CONTINUED

CABINET GROUP – DETAIL A PART NO.

1 Gear Drive Mounting Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SEE GEAR DRIVE GROUP

2 Machine Screw, Mount Gear Drive Bracket to Base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5032369

3 Lockwasher, Mount Gear Drive Bracket to Base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5545109

4 Flatwasher, Mount Gear Drive Bracket to Base. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5573049

5 Left Hand Side Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

6 Right Hand Side Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

7 Upper Rear Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

8 Lower Access Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

9 Junction Box Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

10 4" Auger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

11 Damper Door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .No Longer Available

12 Washer (Damper door) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .No Longer Available

13 Access Door. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

14 Access Door (Mounting screws) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5000013

15 Drain Fitting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117161

16 Drain Fitting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

17 Tygon Tubing 18" Long . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420333

18 Tygon Tubing 21" Long . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420333

19 Tygon Tubing 24" Long . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 4420333

20 Lock Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

21 Speed Grip Door Lock Nut (Starting SN 10178) (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

22 Door Lock Bracket (Not shown). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 6520824

23 Lock Plate Mounting Screws . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . † 5026739

24 Key Operated Lock With Key Cam & Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3060101

25 Key Only for Lock 3060101 (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3060071

26 Key Lock Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

27 Coupling With Set Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

28 Microswitch (For key operated lock) (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Master Key for Key Ice Switch (Not shown). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Door Lock Nut (Not shown) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

Door Lock Nut Bracket (Not shown). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No Longer Available

AM0360 – 5

† Refer to Cross Reference Guide

Updated: 5/11
