COD BR: BMU 50-198
COD US: 168AMC198
Page 2
Page 3
V : 01/19
Page 4
Page 5

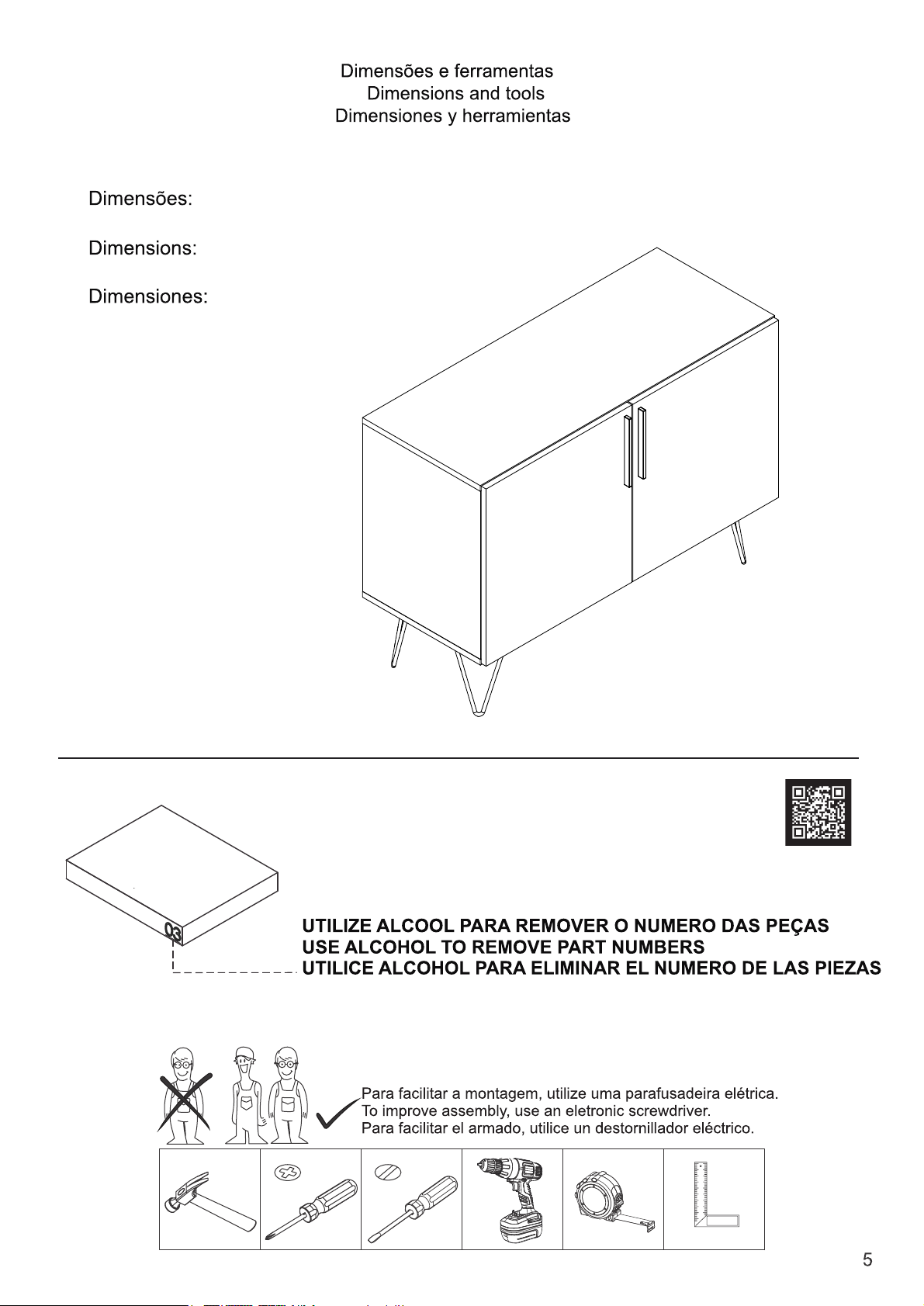

L: 900
W: 35.43 H:25.78 D: 14.76 inches
A: 655
P:375 mm
L: 900
A: 655
P: 375 mm
Page 6
COD BR: BMU 50-198
COD US: 168AMC198
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIÓN CANTIDAD
001
BASE
002
TAMPO
003
LATERAL ESQUERDA
004
LATERAL DIREITA
005
DIVISÓRIA
006
PRATELEIRA
007
PORTA ESQUERDA
008
PORTA DIREITA
009
COSTA
010
PÉS
1
1
1
1
1
2
1
1
2
4
PART DESCRIPTION QTY
001
002
003
004
005
006
007
008
009
010
BASE
TOP
LEFT SIDE
RIGHT SIDE
PARTITION
SHELF
LEFT DOOR
RIGHT DOOR
BACK
FEET
1
1
1
1
1
2
1
1
2
4
001
BASE
002
TAPA
003
LATERAL IZQUIERDA
004
LATERAL DERECHA
005
PARTICIÓN
006
REPISA
007
PUERTA IZQUIERDA
008
PUERTA DERECHA
009
REVÉS
010
PIES
1
1
1
1
1
2
1
1
2
4
07
03
10
02
09
05
04
06 06
08
09
01
10
Page 7

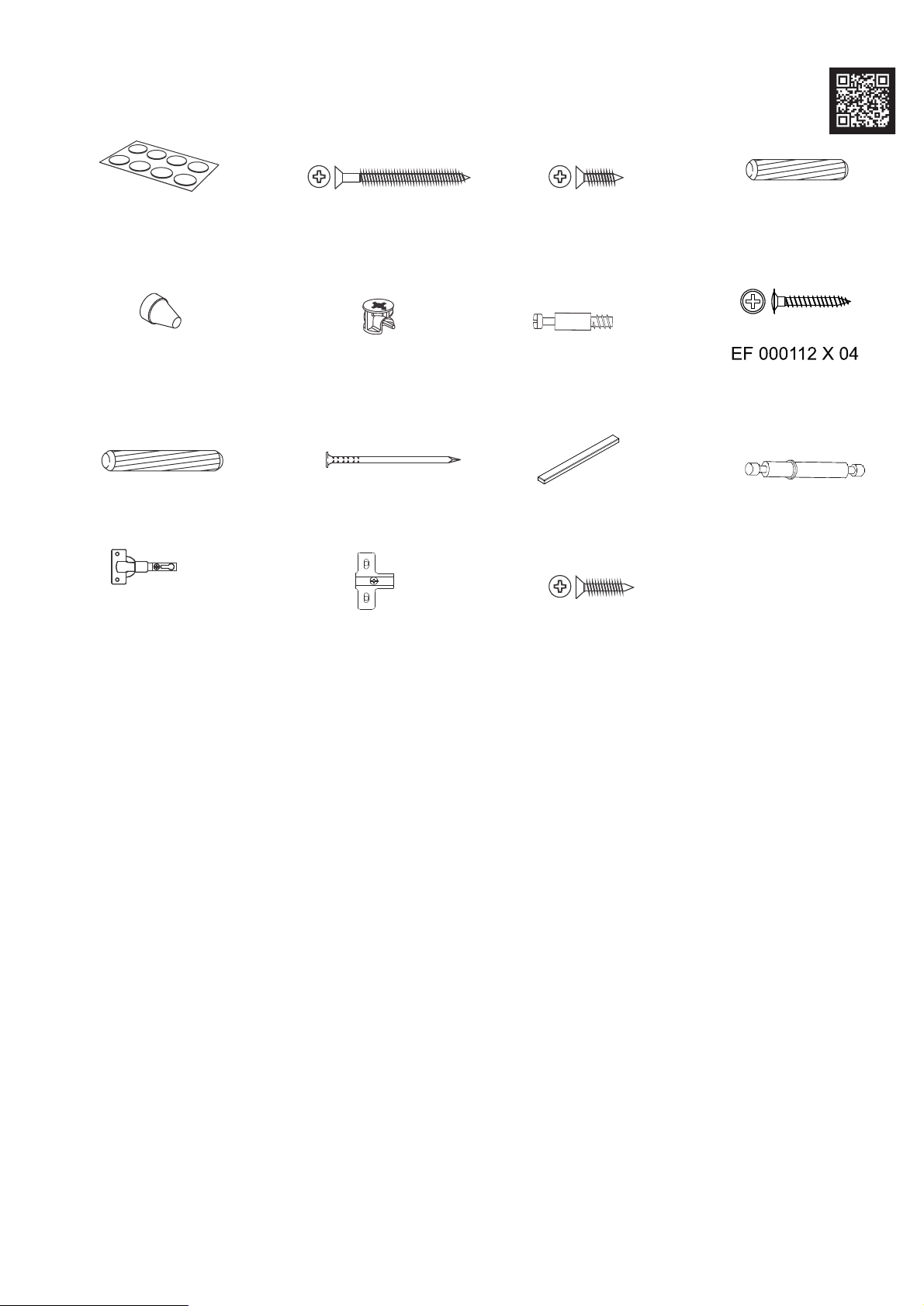

ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
TAPA FUROS x 14
STICKER x 14
TAPAS PLÁSTICAS x 14
GIZ x 01
CHALK x 01
TIZA x 01
EF 000731 X 2
8x55
EF 000044 X 4
EF 000132 x 6
EF 000216 X 14
EF 000168 X 48 EF 000067 X 2
10X10 C/C
EF 000106 x 16
EF 000094 X 10
PUXADOR x 2
HANDLE x 2
EF 000033
x 16
MANIJA x 2
EF 000024 X 4
EF 000107 x 16
7
Page 8
A
= 11 KG - 24.25LB
B
= 5 KG - 11.02LB
A
B
B
B
B
04
03
02
EF 000094
Page 9
06
Insira a ferragem EF 000033 nas peças 05 e 06.
Insert hardware EF 000033 in pieces 05 and 06.
Añade el herraje EF 000033 en las piezas 05 y 06.
06
05
03
04
Fixe o puxador usando a ferragem EF 000112. Fixe a
ferragem EF 000044 usando a ferragem EF 000106.
Fix the handle using hardware EF 000113. Fix hardware
EF 000044 using hardware EF 000106.
Fije la manija utilizando el herraje EF 000113. Fije el
herraje EF 000044 utilizando el herraje EF 000106.
07
08
EF 000112
EF 000044
PUXADOR
HANDLE
MANIJA
Page 10
06

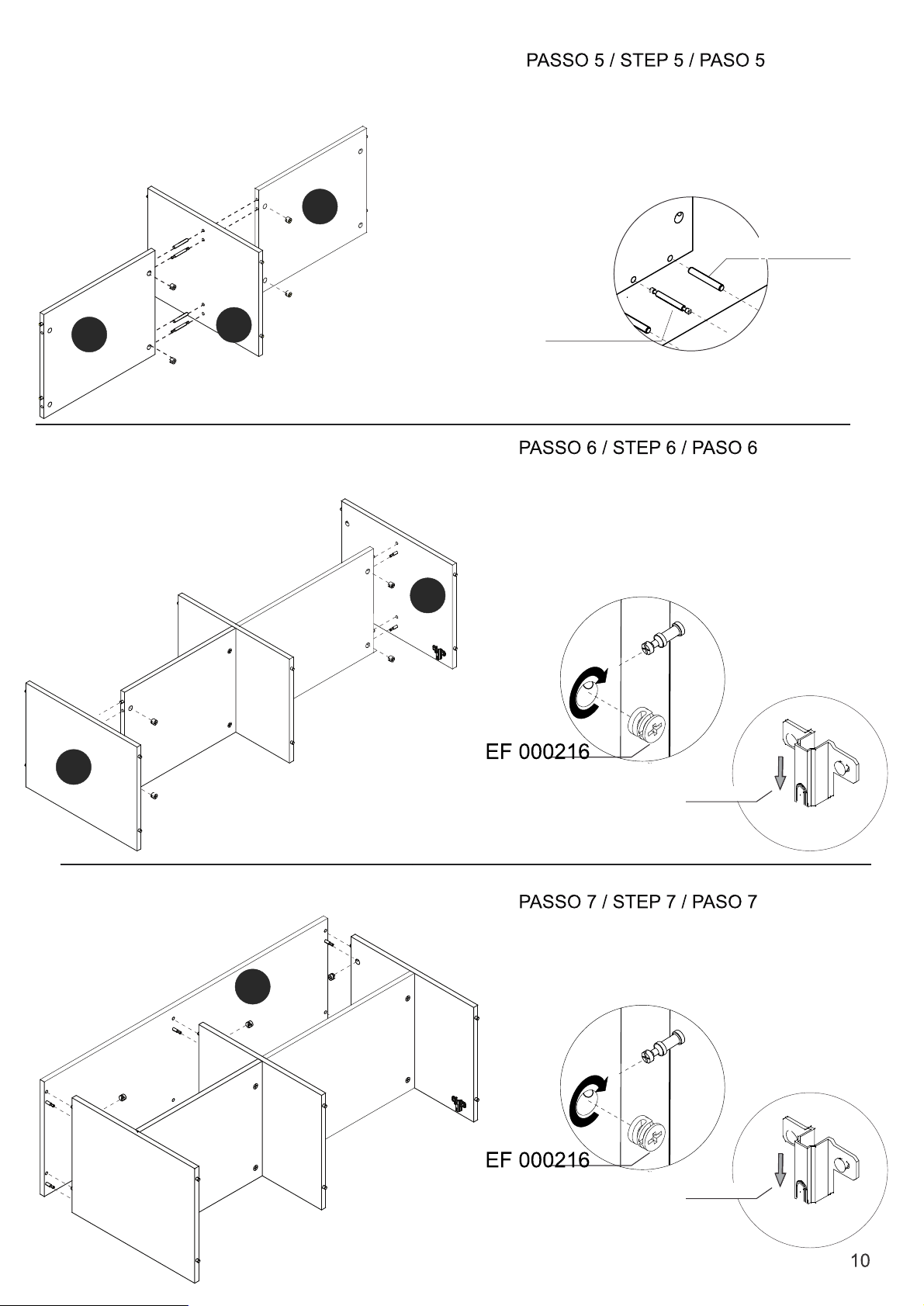

Use as ferragens EF 000067 e EF 000731 para conectar as peças 05 e 06.
Use hardware EF 000067 and EF 000731 to connect pieces 05 and 06.
Utilice los herrajes EF 000067 y EF 000731 para juntar las piezas 05 y 06 .
EF 000731
04
06
05
EF 000067
Conecte as peças 03 e 04, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 03 and 04, insert hardware EF 000216 and turn to tighten.
Junte las piezas 03 y 04, añade el herraje EF 000216 y gire para apretar.
03
EF 000024
Por favor, observe a posição da ferragem EF 000024
Please, note hardware EF 000024 position.
Por favor, observe la posición del herraje EF000024.
02
Conecte a peça 02, insira a ferragem EF 000216 e gire para apertar.
Connect piece 02, insert hardware EF 000216 and turn to tighten.
Junte la pieza 02, añade el herraje EF 000216 y gire para apretar.
EF 000024
Por favor, observe a posição da ferragem EF 000024
Please, note hardware EF 000024 position.
Por favor, observe la posición del herraje EF000024.
Page 11
Conecte os pés à peça 01 utilizando a ferragem EF 000107.
Connect the feet to piece 01 using hardware EF 000107.
Junte los pies a la pieza 01 utilizando el herraje EF 000107.
11
01
EF 000107
PASSO 9 / STEP 9 / PASO 9
Use a ferragem EF 000132 para conectar as partes montadas nos passos 7 e 8.
Use hardware EF 000132 to connect parts assembled in steps 7 and 8.
Utilice el herraje EF 000132 para juntar las partes armadas en los pasos 7 y 8.
09
01
EF 000024
Por favor, observe a posição da ferragem EF 000024
Please, note hardware EF 000024 position.
Por favor, observe la posición del herraje EF000024.
PASSO 10 / STEP 10 / PASO 10
Fixe as peças 09 ao móvel utilizando a ferragem EF 000168.
Fix pieces 09 at the furniture using hardware EF 000168.
Fije las piezas 09 al mueble utilizando el herraje EF 000168.
09
EF 000024
Por favor, observe a posição da ferragem EF 000024
Please, note hardware EF 000024 position.
Por favor, observe la posición del herraje EF000024.
Page 12
07
PASSO 11 / STEP 11/ PASO 11
Fixe as peças 07 e 08 ao móvel montado.
Fix pieces 07 and 08 at the assembled furniture.
Fije las piezas 07 y 08 al mueble armado.
08
PASSO 12 / STEP 12 / PASO 12
Use o giz para dar o acabamento final ao produto. Use
os tapa furos para cobrir os parafusos aparentes.
Use the chalk to give the final finish on the product. Use
stickers to cover apparent screws.
Utilice la tiza para dar el acabado final al producto. Utilice
los tapa huecos para cubrir los tornillos aparentes.
Giz
Chalk
Tiza
Tapa furos
Sticker
Tapas Plasticas
12
