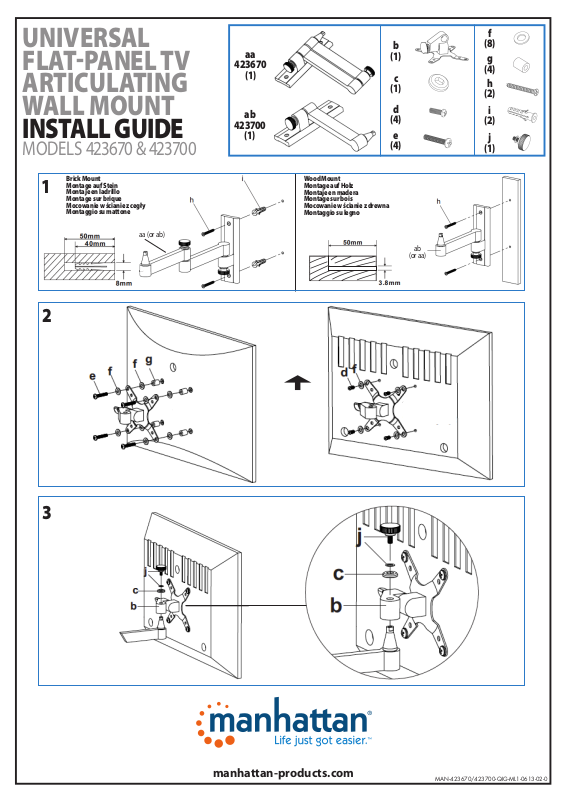

Manhattan 423670 Quick Install [en, de, es, fr, it]

UNIVERSAL
FLAT-PANEL TV
ARTICULATING

WALL MOUNT

INSTALL GUIDE

MODELS 423670 & 423700

aa

423670

(1)

ab

423700

(1)

b

(1)

c

(1)

d

(4)

e

(4)

f

(8)

g

(4)

h

(2)

i

(2)

j

(1)

Brick Mount
Montage auf Stein

1

Montaje en ladrillo
Montage sur brique
Mocowanie w ścianie z cegły
Montaggio su mattone

2

aa (or ab)

Wood Mount
Montage auf Holz
Montaje en madera
Montage sur bois
Mocowanie w ścianie z drewna
Montaggio su legno

£

ab

(or aa)

3

manhattan-products.com

MAN-423670/423700-QIG-ML1-0613-02-0

WARRANTY INFORMATION

English: For warranty information, go to manhattan-products.com/warranty.
Deutsch: Garantieinformationen finden Sie hier unter manhattan-products.com/warranty.
Español: Si desea obtener información sobre la garantía, visite manhattan-products.com/warranty.
Français: Pour consulter les informations sur la garantie, rendezvous à l’adresse

manhattan-products.com/warranty.

Polski: Informacje dotyczące gwarancji znajdują się na stronie manhattan-products.com/warranty.
Italiano: Per informazioni sulla garanzia, accedere a manhattan-products.com/warranty.

En México: Pó

IC Intracom México, S.A. P.I. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya,
Cuautitlán Izcalli, Estado de México, C.P. 54730, México. • Tel. [phone]

La presente garantía cubre los siguientes productos contra cualquier defecto de fabricación en sus

materiales y mano de obra.
A. Garantizamos los productos de limpieza, aire comprimido y consumibles, por 60 dias a partir de la

fecha de entrega, o por el tiempo en que se agote totalmente su contenido por su propia función
de uso, lo que suceda primero.

B. Garantizamos los productos con partes móviles por 3 años.
C. Garantizamos los demás productos por 5 años (productos sin partes móviles), bajo las siguientes
condiciones:

• Handle all parts with care and check the parts list to ensure

nothing is missing.

• Be sure that you understand all instructions before you begin

assembly, as additional safety notes may be presented.

• If you are uncertain about this product’s assembly or the

reliability of any supporting structure, consult a qualied

source.

• Do not use this product for any purpose other than that for

which it is intended. Manhattan cannot be held responsible for
damage or injury resulting from improper assembly, mounting
or use.

NOTE: The enclosed hardware and mounting components are not
designed for installation on cinder blocks or steel wall studs. If the

hardware you need for your installation is not included, consult
your local hardware store for proper mounting hardware.

• Power drill • Phillips screwdriver • Level

• 3.8 mm drill bit • 8 mm masonry bit

For specifications, go to manhattan-products.com.

• Sprawdź wszystkie dostępne elementy z ulotką upewniając się,

że niczego nie brakuje.

•

Przed rozpoczęciem montażu upewnij się, że rozumiesz wszystkie

instrukcje oraz dodatkowe informacje dotyczące bezpieczeństwa.

• Jeśli nie jesteś pewien co do montażu tego produktu lub

powierzchni do której produkt ma być przymocowany, zasięgnij

porady u autoryzowanego źródła.

• Nie używaj tego produktu do jakichkolwiek innych celów niż

jest przeznaczony. Manhattan nie ponosi odpowiedzialności za
szkody powstałe w wyniku niewłaściwego montażu oraz za
szkody powstałe w wyniku wykorzystywania produktu niezgodnie

z przeznaczeniem.
UWAGA: Dołączone narzędzia oraz elementy montażowe nie są
przystosowane do mocowania uchwytu w betonie oraz stali. W

razie potrzeby należy zaopatrzyć się w odpowiedni sprzęt dla
właściwego montażu uchwytu.

• Wiertarka elektryczna • Wkrętak Phillips • Poziomica

• Wiertło 3.8 mm • Wiertło 8 mm

Specykacja techniczna produktu dostępna jest na stronie

manhattan-products.com.

liza de Garantía Manhattan — Datos del importador y responsable ante el consumidor

Safety Cautions

Sicherheitshinweise (Deutsch)

• Behandeln Sie die beiliegenden Teile vorsichtig und überprüfen

Sie anhand der Teileliste, dass keines fehlt.

• Lesen Sie alle Anweisungen vor dem Zusammenbau sorgfältig

durch, teilweise können zusätzliche Sicherheits-hinweise

enthalten sein.

• Wenn Sie sich beim Zusammenbau dieses Produkts oder bei der

Stützlast der tragenden Struktur unsicher sind, ziehen Sie einen

Fachmann hinzu.

• Nutzen Sie dieses Produkt nicht für einen anderen Verwendungs-

zweck als in dieser Anleitung beschrieben. Manhattan übernimmt
keine Haftung für Sach- oder Personen-

unsachgemäßen Zusammenbau, Montage oder Nutzung entstehen.

HINWEIS: Die beiliegenden Teile und Montagekomponenten sind
nicht geeignet für die Montage auf Beton oder Stahlträgern. Sollte
Sie für die Installation spezielle Materialien benötigen, welche

Required Tools

nicht im Lieferumfang enthalten sind, so wenden Sie sich bitte an

Ihren lokalen Baumarkt.

Benötigte Werkzeuge

• Bohrmaschine • Kreuzschraubenzieher • Wasserwaage

• 3.8-mm-Bohrerbit • 8-mm-Bohrerbit

Środki bezpieczeństwa (Polski)

Die Spezikationen nden Sie auf manhattan-products.com.

•

Utilisez toutes les pièces avec soin et vériez avec la liste de pièces
que la livraison est complète.

Précautions de sécurité (Francais)

• Assurez-vous que vous comprenez toutes les instructions avant

de commencer l’assemblage car des consignes de sécurité
supplémentaires peuvent être présentées.

• Si vous êtes incertain de l’assemblage du produit ou de la

fiabilité de la structure supportant, veuillez vous adresser à un

spécialiste qualié.

• Utilisez le support exclusivement en conformité avec l’usage

prévu. Manhattan ne se porte pas garante en cas de dommages

résultant d’un assemblage, montage ou utilisation non conforme.
REMARQUE: Le matériel et les composants de montage inclus ne
conviennent pas aux blocs de béton ou structures en acier.

matériel vous avez besoin pour votre installation n’est pas inclus,

Wymagane narzędzie

consultez votre quincaillerie locale pour le matériel nécessaire.

Outils requis

• Foreuse • Tournevis phillips • Niveau à bulle

• Foret à 3.8 mm • Foret à 8 mm (pour la bâtisse)

Vous trouvez les spécifications sur manhattan-products.com.

423670

423700

1. Todos los productos a que se reere esta garantía, ampara su cambio físico, sin ningún cargo
para el consumidor.

2. El comercializador no tiene talleres de servicio, debido a que los productos que se garantizan
no cuentan con reparaciones, ni refacciones, ya que su garantía es de cambio físico.

3. La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que hayan sido
instaladas de fábrica y no incluye en ningún caso el equipo adicional o cualesquiera que

hayan sido adicionados al mismo por el usuario o distribuidor.
Para hacer efectiva esta garantía bastará con presentar el producto al distribuidor en el domicilio

donde fue adquirido o en el domicilio de IC Intracom México, S.A.P.I. de C.V., junto con los accesorios
contenidos en su empaque, acompañado de su póliza debidamente llenada y sellada por la casa
vendedora (indispensable el sello y fecha de compra) donde lo adquirió, o bien, la factura o ticket de
compra original donde se mencione claramente el modelo, número de serie (cuando aplique) y
fecha de adquisición. Esta garantía no es válida en los siguientes casos: Si el producto se hubiese

utilizado en condiciones distintas a las normales; si el producto no ha sido operado conforme a los
instructivos de uso; o si el producto ha sido alterado o tratado de ser reparado por el consumidor o
terceras personas.

Precauciones de Seguridad (espanol)

• Maneje todas las partes con cuidado y asegúrese que no falta

nada de la lista de contenido.

• Antes de ensamblar, procure haber entendido todas las

instrucciones, así como las notas de seguridad que le presentamos.

• Si no está seguro acerca de como ensamblar el producto o de la

fiabilidad de la estructura de soporte, consulte a una persona
calificada.

•

No utilice este producto para ningún otro propósito que el que

se pretende. Manhattan no se hace responsable de daños o
lesiones resultantes de un ensamble montaje o uso inadecuado.

schäden, die durch

NOTA: El hardware incluido y los componentes de montaje no

están diseñados para su instalación en bloques de hormigón o

en paredes de acero. Si el hardware necesario para la instalación
no está incluido, consulte a su tienda local por el hardware
necesario.

Herramientas Requeridas

• Taladro • Destornillador Phillips • Nivel

• Broca de 3.8 mm • Broca de 8 mm para mamposterí

Para más especificaciones, visite manhattan-products.com.

Avvertenze di sicurezza (Italiano)

• Maneggiare tutte le parti con cura e verificare la lista delle parti

per assicurarsi che nulla sia mancante.

• Prendere visione delle istruzioni di montaggio ed assicurarsi di

averle comprese completamente prima di iniziare l’assemblaggio,
prestare attenzione anche alle note supplementari di sicurezza
che possono essere fornite.

• Se non siete completamente sicuri in merito all’assemblaggio

del prodotto o all’affidabilità della struttura di supporto, consultate
un esperto.

•

Non utilizzato questo prodotto per scopi diversi da quelli per cui è

stato progettato. Manhattan non può essere ritenuta responsabile
per danni o lesioni provocati da un assemblaggio, un montaggio
o un uso improprio.
NOTA: Il materiale hardware incluso e i componenti di montaggio

Si le

non sono progettati per installazioni su mattoni di cemento o su
muro con intelaiatura in acciaio. Se l’hardware di cui necessitate
per l’installazione non è incluso, consultare un rivenditore locale
per individuare il materiale hardware di montaggio più adeguato.

Utensili richiesti

• Trapano • Punta da 3.8 mm per trapano • Cacciavite

• Livella • Punta da muro da 8 mm per trapano

Per ulteriori specifiche, visitate il sito manhattan-products.com.
