Manfrotto 562B, 561BHDV User Manual [en, de, fr, it, es]

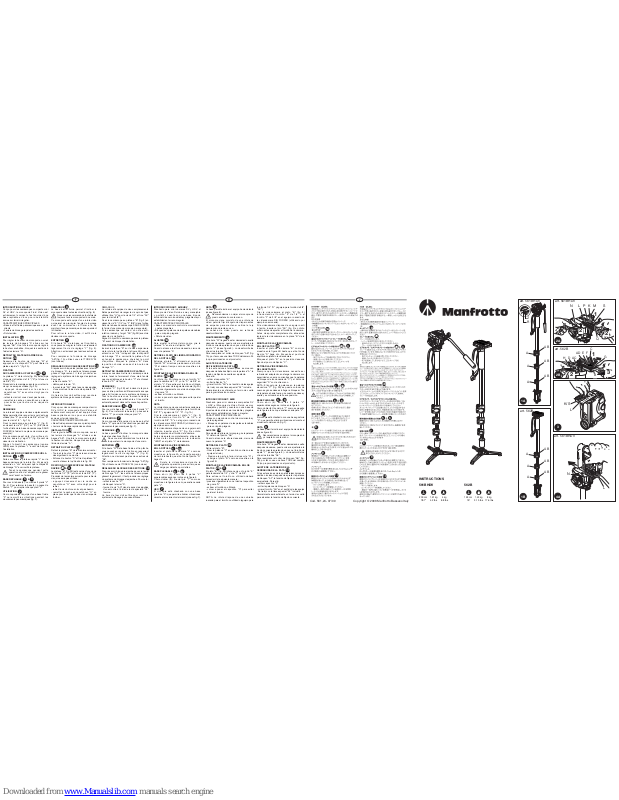

Page 1

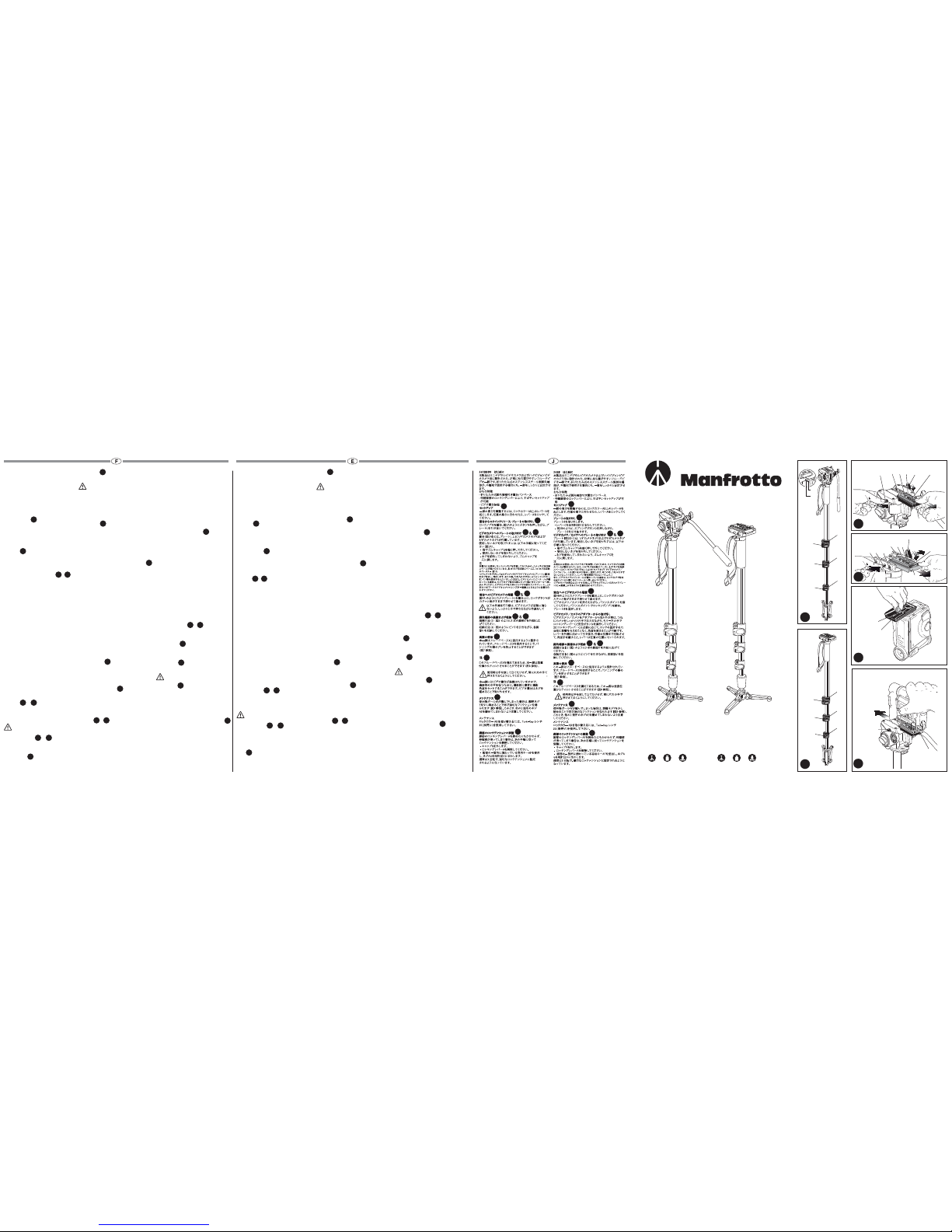

INSTRUCTIONS

REMARQUE La rotule est équipée de deux emplacements filetés permettant de ranger la vis qui n’est pas utilisée (trou “H” pour la vis de 1/4” et trou “AC” pour la vis de 3/8”). Fixez le caméscope au plateau “B” (fig. 3) en vissant la vis “E” (1/4”) ou “F” (3/8”) dans l’orifice fileté de la base du caméscope SANS FORCER (à l’aide d’une pièce de monnaie par exemple). Si le caméscope est doté d’un orifice antirotation, insérez-y l’ergot “AD” (fig. 2B) avant de visser la vis de fixation. Alignez l’objectif du caméscope avec le plateau “B” avant de bloquer l’installation.

FIXATION DU CAMÉSCOPE

Insérez le plateau “B” sur la base supérieure de la rotule tel qu’illustré à la figure 4B jusqu’à entendre un “clic” indiquant que le dispositif de blocage “D” a verrouillé le plateau.Tout en tenant le caméscope, cherchez le point d’équilibre. Bloquez le plateau “B” dans la position choisie en serrant le bouton de blocage“C”.

RETRAIT DU CAMÉSCOPE DU PLATEAU

Lorsque vous devez retirer le caméscope de la rotule, tenez-le fermement d’une main tandis que vous débloquez le bouton “C” et enfoncez le bouton “D” de l’autre.

REMARQUE:

le bouton “C” (fig. 2B) est indexé de façon à pouvoir être positionné différemment sans que cela ait d’incidence sur le système de blocage. Tirez le bouton vers vous, tournez-le dans le sens souhaité, puis relâchez-le et il se mettra automatiquement dans cette nouvelle position.

BASE REPLIABLE &

Pour ouvrir la base (5): ouvrez les 3 pieds “V” (fig. 5). Pour refermer la base (6): poussez le bouton “T” pour replier chaque pied “V”.

UTILISATION

Ce monopode est équipé d’une base à effet fluide “X” qui amortit les vibrations pendant les mouvements panoramiques (fig. 7).

REMARQUE

La base permet d’incliner le monopode dans toutes les directions (fig. 8).

Nous vous recommandons toutefois de toujours tenir le monopode d’une main.

ENTRETIEN

Si la boule “W” de la base fluide est trop lâche, vous pouvez en régler la friction en resserrant légèrement la vis de réglage “Y” (fig. 9). Attention, ne dévissez pas les deux autres vis “AE”. Pour remplacer la fonderie de blocage “AB”(fig. 1B), utilisez une clef TORK N°25 (nonincluse)

RÉGLAGE DU BLOCAGE DES SECTIONS

Si après avoir bloqué les jambes avec le levier de blocage “AF”, les sections télescopiques glissent légèrement, il faut procéder au réglage du système de blocage des jambes. Pour cela:

- retirez le cache “K”,

- débloquez le levier “A”,

- tournez la vis “AG” dans le sens des aiguilles d’une montre à l’aide de la clé spéciale “AF” fournie.

Un tiers de tour doit suffire pour rendre le système de blocage à nouveau efficace.

5 6

INTRODUCTION 561BHDV

Conçu pour des caméscopes compacts mini DV et HDV, le monopode Fluid Video est extrêmement compact et est équipé d’une base repliable en inox pour une stabilité accrue sur terrain irrégulier. CARACTÉRISTIQUES PRINCIPALES

• Base à effet fluide panoramique avec pieds pliants

• Leviers de blocage rapide des sections

• Rotule vidéo

INSTALLATION

Pour régler la hauteur du monopode, ouvrez les leviers de blocages “A” situés sur les bagues “AB”. Une fois le monopode réglé à la hauteur souhaitée, bloquez les sections à l’aide des leviers “A”.

RETRAIT DU PLATEAU RAPIDE DE LA ROTULE

Desserrez le bouton de blocage “M” et appuyez sur le dispositif “N” pour libérer le plateau rapide “L” (fig. 2A).

FIXATION DU CAMÉSCOPE AU PLATEAU &

Le plateau “L” de la rotule (fig. 2A) est équipé d’une vis de fixation de 1/4” (“K”) et d’une vis de 3/8” (“S”). Procédez de la manière suivante pour retirer la vis qui ne sera pas utilisée (fig. 2A):

- appuyez doucement sur le cache en caoutchouc “Q” avec votre doigt pour le retirer,

- retirez la vis dont vous n’avez pas besoin,

- remettez le cache en caoutchouc en place pour éviter que l’autre vis ne risque de tomber.

REMARQUE

La rotule est équipée de deux emplacements filetés permettant de ranger la vis qui n’est pas utilisée (trou “Z” pour la vis de 3/8” et trou “R” pour la vis de 1/4” - fig. 1A). Fixez le caméscope au plateau “L” (fig. 3) en vissant la vis “K” (1/4”) ou “S” (3/8”) dans l’orifice fileté de la base du caméscope SANS FORCER (à l’aide d’une pièce de monnaie par exemple). Si le caméscope est doté d’un orifice antirotation, insérez-y l’ergot “P” (fig. 2) avant de visser la vis de fixation. Alignez l’objectif du caméscope (repère LENS) avec le plateau “L” avant de bloquer l’installation.

INSTALLATION DU CAMÉSCOPE SUR LA ROTULE &

Faites coulisser le plateau rapide “L” sur la base supérieure de la rotule (fig. 4A) jusqu’à entendre un “clic” indiquant que le dispositif de blocage “N” a verrouillé le plateau.

Tenez le caméscope pendant cette opération afin de l’empêcher de glisser vers l’avant ou l’arrière.

BASE REPLIABLE &

Pour ouvrir la base (5): ouvrez les 3 pieds “V” (fig. 5). Pour refermer la base (6): poussez le bouton “T” pour replier chaque pied “V”.

UTILISATION

Ce monopode est équipé d’une base fluide “X” qui amortit les vibrations pendant les mouvements panoramiques (fig. 7).

REMARQUE

La base à effet fluide permet d’incliner le monopode dans toutes les directions (fig. 8).

Nous vous recommandons toutefois de

toujours tenir le monopode d’une main. Ce monopode est équipé d’une rotule vidéo qui permet de pré-régler l’angle de tournage avant de commencer à filmer afin de maintenir l’axe panoramique à niveau pendant l’utilisation. Pour retirer la rotule vidéo, il suffit de la dévisser du monopode.

ENTRETIEN

Si la boule “W” de la base est trop lâche, vous pouvez en régler la friction en resserrant légèrement la vis de réglage “Y” (fig. 9). Attention, ne dévissez pas les deux autres vis “AE”. Pour remplacer la fonderie de blocage “AB”(fig. 1A), utilisez une clef TORK N°25 (nonincluse)

RÉGLAGE DU BLOCAGE DES SECTIONS

Si après avoir bloqué les jambes avec le levier de blocage “A”, les sections télescopiques glissent légèrement, il faut procéder au réglage du système de blocage des jambes. Pour cela:

- retirez le cache “K”,

- débloquez le levier “A”,

- tournez la vis “AG” dans le sens des aiguilles

d’une montre à l’aide de la clé spéciale “AF”

fournie. Un tiers de tour doit suffire pour rendre le système de blocage à nouveau efficace.

INTRODUCTION 562B

• Base fluide panoramique avec pieds pliants

• Leviers de blocage rapide des sections

INSTALLATION

RETRAIT DU PLATEAU

Retirez le plateau “B” de la manière suivante:

- Tournez le bouton “C” dans le sens inverse

des aiguilles d’une montre.

- Enfoncez le bouton “D” et tirez le plateau “B”

vers l’extérieur tel qu’illustré à la fig. 2B

FIXATION DU CAMÉSCOPE AU PLATEAU RAPIDE &

Le plateau “B” (fig. 2B) est équipé d’une vis de fixation de 1/4” (“E”) et d’une vis de 3/8” (“F”). Procédez de la manière suivante pour retirer la vis qui ne sera pas utilisée:

- appuyez doucement sur le cache en

caoutchouc “G” avec votre doigt pour le

retirer,

- retirez la vis dont vous n’avez pas besoin,

- remettez le cache en caoutchouc “G” en

place pour éviter que l’autre vis ne risque de

tomber.

1 4A

5 6

2B 3

193 cm 1,43 kg 8 kg 76” 3.15 lbs 17.6 lbs

200 cm 1,91 kg 4 kg

78.7” 4.2 lbs 8.8 lbs

562B561BHDV

4A4B1

5 6

2B 3

NOTA

La base permite inclinar el equipo hacia delante (véase figura 8):

Recomendamos no dejar el monopie de

pie sin sostenerlo con la mano. El monopie viene provisto de una rótula de video: permite fijar el ángulo de disparo antes de empezar para mantener vertical el eje panorámico durante su uso. La cabeza de video puede ser retirada desatornillándola.

MANTENIMIENTO

Si la bola “W” llegase a estar demasiado suelta después de usarse, puede volver a ajustarla a la fricción correcta apretando un poco el tornillo de ajuste “Y” (véase figura 9) - no desatornille los otros dos tornillos “AE”. Para reemplazar el collar de bloqueo “AB” (fig. 1A), por favor, use una llave TORX del número 25 (no proporcionada con el producto).

AJUSTE DE LA TENSIÓN DE FIJACIÓN DE LA PATA

Si las extensiones telescópicas se mueven después de haberlas fijado con la palanca “A”, la tensión de fijación necesita ser ajustada. Para ello:

- retirar el capuchón “K”

- soltar la fijación “A”

- girar el tornillo “AG” en el sentido de las agujas

del reloj con una llave especial “AF” incluida. Normalmente es suficiente un tercio de vuelta para lograr la tensión correcta.

INTRODUCCIÓN ART. 562B

Diseñado para mini cámaras compactas DV y HDV, el Monopie de Video Fluído es muy manejable y portátil y cuenta con una base de trípode adicional de acero inoxidable y plegable para mayor estabilidad en terreno irregular. CARACTERÍSTICAS PRINCIPALES

• Base con mando de control de movimientos y

patas plegables

• Bloqueos en palanca de las patas extensibles

para un rápido plegado

AJUSTES

Para ajustar la altura del monopie, gire la palanca “A” del aro de fijación “AB” Cuando alcance la altura deseada, cierre de nuevo la palanca “A”

RETIRAR EL PLATO

Retirar el plato “B”:

- Girar la palanca “C” en sentido contrario a las

agujas del reloj.

- Presione la parte inferior del resorte “D” y

extraiga el plato “B” como se muestra en la

figura 2B.

MONTAJE DE LA VIDEOCÁMARA EN LOS PLATOS &

El plato “B” (fig. 2B) dispone de un tornillo “E” para la cámara de 1/4” y otro “F” de 3/8”. Para extraer el tornillo no utilizado deberá proceder de la siguiente manera:

- presionar ligeramente con el dedo el capuchón

de goma “Q”

- extraer el tornillo no utilizado

- volver a poner el capuchón “G” para evitar

perder el tornillo

NOTA: La rótula dispone de una cubierta roscada para el tornillo no utilizado (agujero para

tornillo de 1/4” “H” y agujero para tornillo de 3/8” “AC”) Fijar la videocámara al plato “B” (fig. 3) introduciendo el tornillo “E” de 1/4” o el tornillo “F” de 3/8” en el agujero roscado de la videocámara SIN FORZAR (utilizando por ejemplo una moneda). Si la videocámara dispone de un agujero anti rotación, insertar el pin “AD” (fig. 2) en dicho orificio antes de apretar el tornillo de la cámara. Antes de apretar completamente, alinear las lentes de la videocámara en la placa “B” de la cámara.

MONTAJE DE LA VIDEOCÁMARA EN LOS PLATOS

Insertar el plato de la cámara “B” como se muestra en la figura 4B hasta que el botón de fijación “D” haga clic. Encuentre el punto de equilibrio sujetando la videocámara. Bloquee el plato “B” en la posición deseada fijando el pomo de fijación “C”.

RETIRAR LA VIDEOCÁMARA DEL ADAPTADOR

Siempre que la videocámara necesite ser retirada del adaptador, sostenga la cámara con seguridad en una mano mientras que la palanca de bloqueo de funcionamiento “C” y el botón de seguridad “D” con la otra mano. NOTA: El ángulo de la palanca en la palanca elevadora “C” (fig. 2B) se puede colocar de nuevo según se desee sin llegar a bloquear. Tire de la palanca hacia fuera, gire cuanto se desee y suelte y se colocará en la nueva posición.

BASE PLEGABLE &

Cómo abrir (5): abrir las 3 patas “V” separándolas según se indica en la figura 5. Cómo doblar (6): tire del pin “T” como se muestra en la figura a la vez que sostiene cada pata “V”.

USO

El monopie está diseñado con una base giratoria “X”: que permite eliminar vibraciones durante el movimiento del mando (fig. 7).

NOTA

La base permite inclinar el equipo hacia delante (véase figura 8):

Recomendamos no dejar el monopie sólo y sí sujetarlo con la mano.

MANTENIMIENTO

Si la bola “W” llegase a estar demasiado suelta después de usarse, puede volver a ajustarla a la fricción correcta apretando un poco el tornillo de ajuste “Y” (véase figura 9) – no desatornille los otros dos tornillos “AE”. Para reemplazar el collar de bloqueo “AB” (fig. 1B), por favor, use una llave TORX del número 25 (no proporcionada con el producto).

AJUSTE DE LA TENSIÓN DE LA CERRADURA DE LA PATA

Si las extensiones de las patas telescópicas se deslizan incluso después de apretar la palanca de bloqueo “AF”, la tensión de fijación necesitará ser ajustada. Para ello:

- retirar capuchón “K”

- soltar la palanca de bloqueo “A”

- girar el tornillo “AG” en el sentido de las agujas del reloj con la llave especial “AF” incluida.

Normalmente será suficiente un tercio de vuelta para alcanzar la tensión de fijación correcta.

2B 3

5 6

INTRODUCCIÓN ART. 561BHDV

Diseñado para mini cámaras DV y HDV, el Monopie de Video Fluído es muy manejable y portátil y cuenta con una base trípode adicional de acero inoxidable y plegable mayor estabilidad en terreno irregular CARACTERÍSTICAS PRINCIPALES

• Base con mando de control de movimientos y patas plegables

• Bloqueos en palanca de las patas extensibles para un rápido plegado

• Rótula de video

AJUSTES

Para ajustar la altura del monopie, gire la palanca “A” en el aro de fijación “AB” Cuando alcance la altura deseada, cierre de nuevo la palanca “A”

RETIRE EL PLATO DE LIBERACIÓN RÁPIDO DE LA RÓTULA

Extraiga el plato “L” aflojando el pomo de fijación “M” mientras presionamos el botón “N” al mismo tiempo como se muestra en la figura2A.

MONTAJE DE LA VIDEOCÁMARA EN LOS PLATOS &

La rótula (fig. 2A) dispone de un tornillo “K” para la cámara de 1/4” y otro “S” de 3/8” en el plato “L”. Para extraer el tornillo no utilizado deberá proceder de la siguiente manera (fig. 2A)

- presionar ligeramente con el dedo el capuchón de goma “Q”

- extraer el tornillo no utilizado

- volver a poner el capuchón para evitar perder el tornillo

NOTA

La rótula dispone de una cubierta roscada para el tornillo no utilizado (agujero para tornillo de 3/8” “Z” y agujero de 1/4” “R” - fig. 1A) Fijar la videocámara al plato “L” (fig. 3) introduciendo el tornillo “K” de 1/4” o el tornillo de 3/8” “S” en el agujero roscado de la videocámara SIN FORZAR (utilizando por ejemplo una moneda). Si la videocámara dispone de un agujero anti rotación, insertar el pin “P” (fig. 2) en dicho orificio apretando el tornillo de la cámara. Antes de apretar completamente, alinear las lentes de la videocámara con la indicación “LENS” en el plato “L” de la cámara.

MONTAJE DE LA VIDEOCÁMARA EN LA RÓTULA &

Insertar el plato de la cámara “L” como se muestra en la figura 4A en la parte superior de la rótula hasta que el botón de fijación “N” haga clic.

Sujete la videocámara durante la siguiente operación para evitar que se caiga por delante o por detrás.

BASE PLEGABLE &

Cómo abrir (5): abrir las 3 patas “V” separándolas según se indica en la figura 5. Cómo doblar (6): tire del pin “T” como se muestra en la figura a la vez que sostiene cada pata “V”.

USO

El monopie está diseñado con una base giratoria “X”: que permite eliminar vibraciones durante el movimiento del mando (véase fig. 7).

1 4A

5 6

E F

art. 562B

art. 561BHDV

art. 562B

art. 561BHDV

K/S

KMS

Z R

Page 2

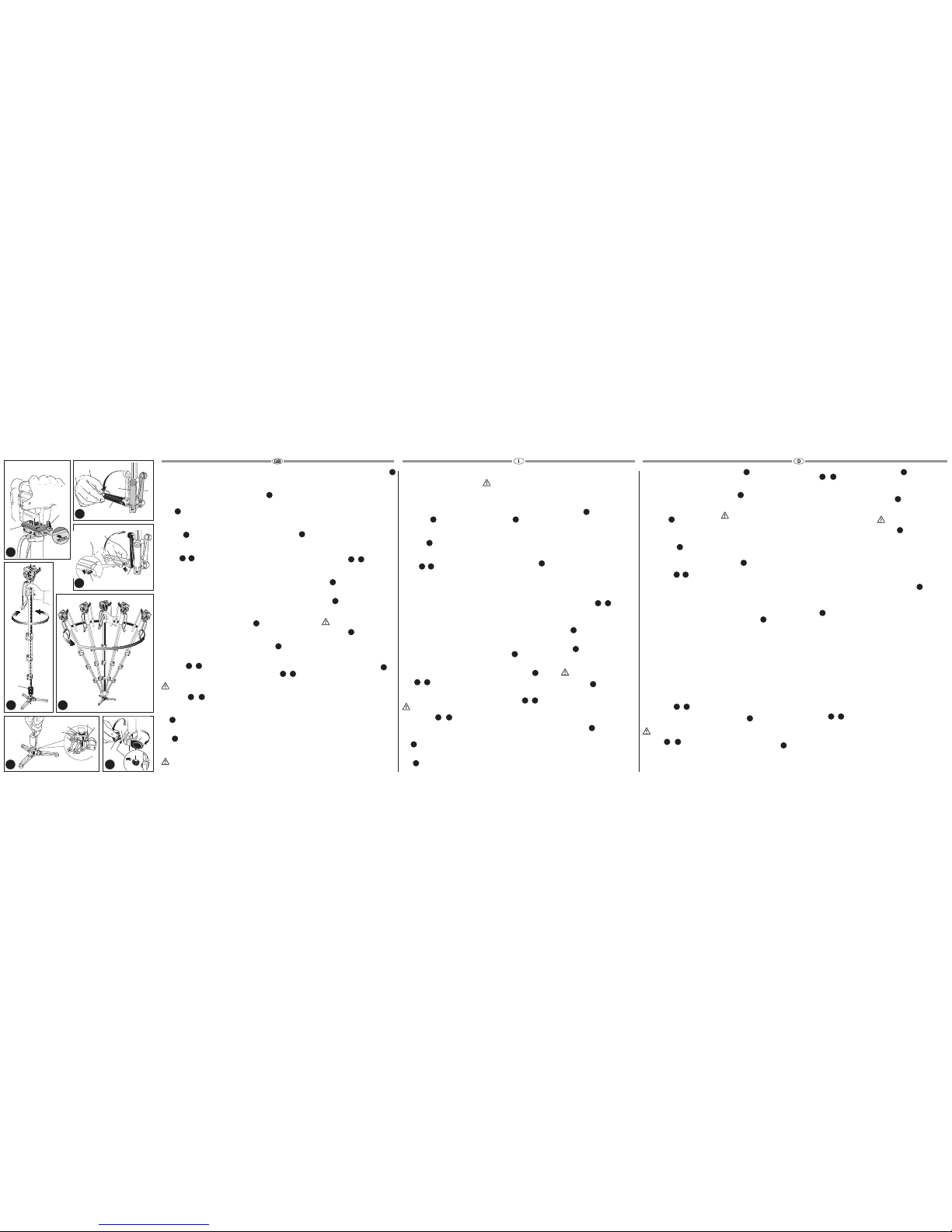

dell’apparecchio rispetto alla verticale (fig. 8):

Si raccomanda di non lasciare che il monopiede si sostenga soltanto sulla propria base, ma di reggerlo sempre con una mano.

Il monopiede è dotato di testa video che consente di preimpostare l’angolo di ripresa per mantenere verticale l’asse di panoramica durante l’uso. La testa video può essere rimossa svitandola.

MANUTENZIONE

Se la sfera “W” si dovesse allentare con l’uso, si potrà ripristinare il corretto frizionamento stringendo leggermente la vite di regolazione “Y” (vedere figura 9) – si raccomanda di non svitare le altre due viti “AE”. Per la sostituzione del manicotti “AB” (fig. 1A), utilizzare una chiave TORX N° 25 (non fornita con il prodotto).

REGOLAZIONE DEI BLOCCAGGI DELLE SEZIONI

Se le sezioni telescopiche dovessero scivolare anche dopo che le leve “A” sono state bloccate, è necessario regolare il tensionamento di bloccaggio. Per fare questo:

- rimuovere il tappo “K”

- allentare la leva di bloccaggio “A”

- ruotare in senso orario la vite “AG” tramite la speciale chiave “AF” fornita.

Di norma sarà sufficiente un terzo di giro per ripristinare la corretta tensione di bloccaggio.

INTRODUZIONE ART. 562B

Progettato per le videocamere compatte mini DV e HDV, questo monopiede fluido video risulta particolarmente portatile ed offre piedini pieghevoli in acciaio per una stabilità aggiuntiva su terreni irregolari. CARATTERISTICHE PRINCIPALI:

• Base panoramica fluida con piedini pieghevoli

• Messa in opera rapida, bloccaggi a leva per le sezioni

PREPARAZIONE

Per regolare l’altezza del monopiede, ruotare la leva “A” sul manicotto “AB”. Ottenuta l’altezza desiderata, bloccare la leva “A”.

RIMOZIONE DELLA PIASTRA

Per rimuovere la piastra “B”:

- Ruotare la leva “C” in senso antiorario.

- Premere il pulsante a molla “D” ed estrarre la piastra “B” come mostrato nella figura 2B.

MONTAGGIO DELL’APPARECCHIO FOTO/ VIDEO SULLA PIASTRA &

La piastra “B” (fig. 2B) è fornita con vite “E” da 1/4” e vite “F” da 3/8” per il fissaggio dell’apparecchio foto/video. Per rimuovere la vite inutilizzata procedere come segue:

- Premere dolcemente con un dito il tappo in gomma “G”

- Rimuovere la vite che non serve

- Ripristinare il tappo “G” per evitare di perdere la vite

NOTA

La testa prevede fori filettati per conservare la vite inutilizzata (foro “H” per la vite da 1/4” e foro “AC” per la vite da 3/8”) Fissare l’apparecchio foto/video sulla piastra “B” (fig. 3) avvitando la vite “E” da 1/4” o la vite “F” da

3/8” nel foro filettato alla base dell’apparecchio, MA SENZA STRINGERE TROPPO (ci si può aiutare con una moneta). Se la videocamera dispone di foro antirotazione, si dovrà inserire il piolino “AD” (fig. 2B) nel foro prima di avvitare la vite. Prima di serrare a fondo la vite, allineare l’obiettivo con la piastra rapida “B”.

MONTAGGIO DELL’APPARECCHIO FOTO/VIDEO

Inserire la piastra rapida “B” come mostrato in figura 4B fino allo scatto di chiusura del pulsante di blocco “D”. Sostenendo l’apparecchio foto/ video, trovare il baricentro. Bloccare in posizione la piastra “B” avvitando la manopola di bloccaggio “C”.

RIMOZIONE DELL’APPARECCHIO FOTO/VIDEO

Quando occorre separare l’apparecchio foto/video dalla base di supporto, reggere saldamente l’apparecchio con una mano mentre con l’altra mano si sbloccano la leva “C” e la sicura “D”.

NOTA: La leva a ripresa “C” (fig. 2B) può essere riposizionata sull’angolazione più comoda senza influire sul bloccaggio stesso. Basta tirare la leva verso l’esterno, ruotarla secondo necessità e rilasciarla in modo che si assesti nella nuova posizione.

BASE PIEGHEVOLE &

Apertura (5): aprire i 3 piedini “V” divaricandoli come mostrato in figura 5. Chiusura (6): spostare la sicura “T” come mostrato in figura mentre si ripiega ciascun piedino “V”.

USO

Questo monopiede prevede una base fluida “X” per eliminare le vibrazioni durante i movimenti in panoramica (vedere figura 7).

NOTA

La base consente anche l’inclinazione dell’apparecchio rispetto alla verticale (fig. 8):

Si raccomanda di non lasciare che il monopiede si sostenga soltanto sulla propria base, ma di reggerlo sempre con una mano.

MANUTENZIONE

Se la sfera “W” si dovesse allentare con l’uso, si potrà ripristinare il corretto frizionamento stringendo leggermente la vite di regolazione “Y” (vedere figura 9) – si raccomanda di non svitare le altre due viti “AE”. Per la sostituzione del manicotti “AB” (fig. 1B), utilizzare una chiave TORX N° 25 (non fornita con il prodotto).

REGOLAZIONE DEI BLOCCAGGI DELLE SEZIONI

Se le sezioni telescopiche dovessero scivolare anche dopo che le leve “A” sono state bloccate, è necessario regolare il tensionamento di bloccaggio. Per fare questo:

- rimuovere il tappo “K”

- allentare la leva di bloccaggio “A”

- ruotare in senso orario la vite “AG” tramite la speciale chiave “AF” fornita.

Di norma sarà sufficiente un terzo di giro per ripristinare la corretta tensione di bloccaggio.

2B 3

5 6

INTRODUZIONE ART. 561BHDV

• Base panoramica fluida con piedini pieghevoli

• Messa in opera rapida, bloccaggi a leva per le sezioni

• Testa video

PREPARAZIONE

Per regolare l’altezza del monopiede, ruotare la leva “A” sul manicotto “AB”. Ottenuta l’altezza desiderata, bloccare la leva “A”.

RIMOZIONE DELLA PIASTRA RAPIDA DALLA TESTA

Estrarre la piastra “L” sbloccando la manopola “M” mentre si tiene premuto il pulsante “N”, come mostrato in figura 2A.

MONTAGGIO DELLA VIDEOCAMERA SULLA PIASTRA &

La testa (fig. 2A) è fornita con vite “K” da 1/4” e vite “S” da 3/8” per il fissaggio della videocamera sulla piastra “L”. Per rimuovere la vite inutilizzata procedere come segue (fig. 2A)

- Premere dolcemente con un dito il tappo in gomma “Q”

- Rimuovere la vite che non serve

- Ripristinare il tappo per evitare di perdere la vite

NOTA

La testa prevede fori filettati per conservare la vite inutilizzata (foro “Z” per la vite da 3/8” e foro “R” per la vite da 1/4” - fig. 1A) Fissare la videocamera sulla piastra “L” (fig. 3) avvitando la vite “K” da 1/4” o la vite “S” da 3/8” nel foro filettato alla base dell’apparecchio, MA SENZA STRINGERE TROPPO (ci si può aiutare con una moneta). Se la videocamera dispone di foro antirotazione, si dovrà inserire il piolino “P” (fig. 2) nel foro prima di avvitare la vite. Prima di serrare a fondo la vite, allineare l’obiettivo della videocamera con l’indicazione “LENS” sulla piastra rapida “L”.

MONTAGGIO DELLA VIDEOCAMERA SULLA TESTA &

Inserire sulla testa la piastra rapida “L” come mostrato in figura 4A fino allo scatto di chiusura del pulsante di blocco “N”.

Durante l’operazione sostenere la videocamera per evitare che scivoli in avanti o all’indietro.

BASE PIEGHEVOLE &

Apertura (5): aprire i 3 piedini “V” divaricandoli come mostrato in figura 5. Chiusura (6): spostare la sicura “T” come mostrato in figura mentre si ripiega ciascun piedino “V”.

USO

Questo monopiede prevede una base fluida “X” per eliminare le vibrazioni durante i movimenti in panoramica (vedere figura 7).

NOTA

La base consente anche l’inclinazione

1 4A

5 6

MOUNTING THE CAMCORDER/CAMERA

Insert the camera plate “B” as shown in figure 4B until locking button “D” clicks. Holding the camcorder/camera, find the balance point. Lock the plate “B” in the position reached by screwing the locking knob “C”.

REMOVE THE CAMCORDER/CAMERA FROM THE ADAPTER

Whenever the camcorder/camera needs to be removed from the adapter, hold the camera securely in one hand while operating locking lever “C” and safety button “D” with the other hand.

NOTE: The angle of the lever on the ratchet lever “C” (fig. 2B) can be repositioned as required without effecting the lock itself. Pull the lever outwards, rotate as required and release and it will locate in the new position.

FOLDING BASE &

How to open (5): open the 3 legs “V” by spreading them as shown in figure 5. How to fold (6): pull the pin “T” as shown in figure and at the same time fold each leg “V”.

USE

The monopod is designed with a fluid base “X”: it allows to eliminate vibration during the pan movement (see figure 7).

NOTE

The base allows to tilt the equipment out from vertical axis (see figure 8):

We recommend not to leave the monopod standing alone but always keep it with your hand.

MAINTENANCE

If the ball “W” becomes too free after using, you can reach again the right friction by tightening a bit the adjustment screw “Y” (see fig. 9) – please do not unscrew the others two screws “AE”. In order to replace locking collar “AB” (fig. 1B), please use a TORX key number 25 (not supplied with product).

LEG LOCK TENSION ADJUSTMENT

If the telescopic leg extensions slip even after having tightened the locking lever “AF”, the locking tension will need to be adjusted. In order to do this:

- remove cap “K”

- release lock lever “A”

- turn the screw “AG” clockwise using the special key “AF” provided.

Normally a third of a turn will be sufficient to achieve the correct locking tension.

5 6

INTRODUCTION ART. 561BHDV

Designed for compact mini DV and HDV cameras, the Fluid Video Monopod is highly portable and offers fold up stainless steel feet for additional stability on uneven ground. KEY FEATURES

• Fluid pan base with folding legs

• Rapid action, lever leg extension locks

• Video head

SET UP

To adjust the height of the monopod, rotate lever “A” on the locking collar “AB”. When the required height is achieved, lock lever “A”

REMOVE QUICK RELEASE PLATE FROM HEAD

Extract plate “L” realising the locking knob “M” whilst pushing button “N” at the same time as shown in figure 2A.

ASSEMBLING CAMCORDER ON PLATE &

The head (fig. 2A) is supplied with 1/4” camera screw “K” and 3/8” camera screw “S”on the plate “L” To remove the screw not used proceed as follow (fig. 2A)

- lightly press the rubber cap “Q” with your finger

- remove the screw not used

- reposition the cap to prevent the screw from being lost

NOTE

The head is provided with threaded housing for the screw not used (hole for 3/8” screw “Z” and hole for 1/4” screw “R” - fig. 1A) Fix the camcorder onto plate “L” (fig. 3) by screwing camera 1/4” screw “K” or 3/8” screw “S” into the camcorder’s threaded hole WITHOUT APPLYING FORCE (using for example a coin). If the camcorder has a hole for anti-rotation, insert the pin “P” (fig. 2) on the hole before screwing camera screw. Before fully locking, align the camcorder lens with mark “LENS” on the camera plate “L”.

MOUNTING THE CAMCORDER ON THE HEAD &

Insert the camera plate “L” as in fig. 4A on top of the head until locking button “N” clicks.

Hold the camcorder during the follow operation to prevent it from slipping backwards and forwards.

FOLDING BASE &

How to open (5): open the 3 legs “V” by spreading them as shown in figure 5. How to fold (6): pull the pin “T” as shown in figure and at the same time fold each leg “V”.

USE

The monopod is designed with a fluid base “X”: it allows to eliminate vibration during the pan movement (see figure 7).

NOTE

The base allows to tilt the equipment out from vertical axis (see figure 8):

We recommend not to leave the monopod standing alone but always keep it with your hand.

The monopod is supplied with video head: it allows to preset the shooting angle before to start in order to maintain the panoramic axis vertical during use. The video head can be removed by unscrewing it.

MAINTENANCE

If the ball “W” becomes too free after using, you can reach again the right friction by tightening a bit the adjustment screw “Y” (see figure 9) – please do not unscrew the others two screws “AE”. In order to replace locking collar “AB” (fig. 1A), please use a TORX key number 25 (not supplied with product).

LEG LOCK TENSION ADJUSTMENT

If the telescopic leg extensions slip even after having tightened the locking lever “A”, the locking tension will need to be adjusted. In order to do this:

- remove cap “K”

- release lock lever “A”

- turn the screw “AG” clockwise using the special key “AF” provided.

Normally a third of a turn will be sufficient to achieve the correct locking tension.

INTRODUCTION ART. 562B

Designed for compact mini DV and HDV cameras, the Fluid Video Monopod is highly portable and offers fold up stainless steel feet for additional stability on uneven ground. KEY FEATURES

• Fluid pan base with folding legs

• Rapid action, lever leg extension locks

SET UP

To adjust the height of the monopod, rotate lever “A” on the locking collar “AB”. When the required height is achieved, lock lever“A”

REMOVE THE PLATE

Remove the plate “B”:

- Turn lever “C” anticlockwise.

- Press the spring buttom “D” and pull out the plate “B” as shown in figure 2B.

ASSEMBLING CAMCORDER/CAMERA &

The plate “B” (fig. 2B) is supplied with 1/4” camera screw “E” and 3/8” camera screw “F”. To remove the screw not used proceed as follow:

- lightly press the rubber cap “G” with your finger

- remove the screw not used

- reposition the cap “G” to prevent the screw from being lost.

NOTE

The head is provided with threaded housing for the screw not used (hole for 1/4” screw “H”, hole for 3/8” screw “AC”). Fix the camcorder/camera onto plate “B” (fig. 3) by screwing camera 1/4” screw “E” or 3/8” screw “F” into the camcorder’s threaded hole WITHOUT APPLYING FORCE (using for example a coin). If the camcorder has a hole for anti-rotation, insert the pin “AD” (fig. 2B) on the hole before screwing camera screw. Before fully locking, align the camcorder lens with the camera plate “B”.

1 4A

5 6

2B 3

BENUTZUNG

Das Einbeinstativ ist mit einer Flüssigkeitspatrone “X” versehen, durch welche Vibrationen während der Schwenkbewegungen eliminiert werden (siehe Abbildung 7).

HINWEIS

Der Stativfuss gestattet es, die Ausrüstung über die vertikale Achse zu neigen (siehe Abb. 8):

Wir empfehlen Ihnen, das Einbeinstativ nicht allein stehen zu lassen, sondern es immer per Hand abzustützen.

Das Einbeinstativ ist mit einem Videokopf ausgestattet, durch welchen es möglich ist, den Aufnahmewinkel vor Beginn der Aufnahme voreinzustellen, um die Panoramaachse während des Betriebs in vertikaler Position zu halten.

Der Videokopf kann durch Abschrauben entfernt werden.

WARTUNG

Wenn das Kugelgelenk “W” nach der Benutzung ein zu hohes Spiel aufweist, können Sie die richtige Einstellung durch Anziehen der Einstellschraube “Y” wiederherstellen (siehe Abbildung 9) – Bitte schrauben Sie die beiden anderen Schrauben “AE” nicht heraus. Zum Austausch der Beinklemme “AB” nutzen Sie bitte einen TORX Schlüssel Nr. 25 (nicht im Lieferumfang enthalten).

SPANNUNGSEINSTELLUNG DES SCHNELLSPANNERS ZUR HÖHENVERSTELLUNG

Wenn die Teleskopbeine selbst nach Anziehen des Feststellhebels “A”, rutschen, muss die Befestigungsspannung eingestellt werden. Um dies zu tun:

- Entfernen Sie die Kappe “K”

- Lockern Sie den Feststellhebel “A” und Ziehen mithilfe des Sonderschlüssels “AF”;

- die Schraube “AG” im Uhrzeigersinn an.

Um die korrekte Befestigungsspannung zu erreichen, reicht normalerweise eine Drittelumdrehung aus.

EINFÜHRUNG ART. 562B

Zur Verwendung kompakter DV und HDV Kleinkameras, das fluidgestützte VideoEinbeinstativ ist bequem und einfach zu transportieren und bietet durch seine ausklappbaren Edelstahlfüße zusätzliche Stabilität auf unebenem Boden. HAUPTMERKMALE

• Fluidgestützter Schwenkfuß mit Klappbeinen

• Schnellspanner zur Höheneinstellung

EINSTELLUNG

Um die Höhe des Einbeinstativs einzustellen, drehen Sie den Hebel “A” auf dem Schließring “AB”. Nach Einstellung der gewünschten Höhe, stellen Sie den Hebel “A” wieder fest.

ENTFERNEN DER KAMERAPLATTE

Entfernen der Kameraplatte “B”: Drehen des Hebels “C” entgegen dem Uhrzeigersinn. Drücken Sie den Federknopf “D” und ziehen Sie die Platte “B” wie in Abbildung 2B gezeigt heraus.

EINFÜHRUNG ART. 561BHDV

• Fluidgestützter Schwenkfuß mit Klappbeinen

• Schnellspanner zur Höheneinstellung

• Videokopf

EINSTELLUNG

Um die Höhe des Einbeinstativs einzustellen, drehen Sie den Hebel “A” auf dem Schließring “AB”. Nach Einstellung der gewünschten Höhe, stellen Sie den Hebel “A” wieder fest.

ENTFERNEN DER SCHNELLWECHSELPLATTE VOM KOPF

Entnehmen Sie die Platte “L” indem Sie gleichzeitig die Verriegelung “M” betätigen und den Knopf “N” wie in Abbildung 2A gezeigt drücken.

INSTALLTION DES CAMCORDERS AUF DER PLATTE &

Der Kamerakopf (Abb. 2A) ist mit einer 1/4” Kameraschraube “K” und einer 3/8” Kameraschraube “S” auf der Kameraplatte “L” versehen Um die nicht benutzte Schraube zu entfernen, gehen Sie wie folgt vor (Abb. 2A)

- Drücken Sie mit Ihrem Finger leicht auf die Gummikappe “Q”

- Entfernen Sie die nicht genutzte Schraube

- Setzen Sie die Kappe wieder auf, um zu vermeiden, dass die Schraube verlorengeht

HINWEIS

Der Kamerakopf ist mit einem Gewindegehäuse für die nicht genutzte Schraube versehen (Loch für 3/8” Schraube “Z” und Loch für 1/4” Schraube “R” - Abb. 1A) Sie befestigen den Camcorder auf der Platte “L” (Abb. 3) indem Sie OHNE KRAFTAUFWENDUNG die 1/4” Kameraschraube “K” bzw. die 3/8” Kameraschraube “S” in das Gewindeloch der Kamera schrauben (Benutzen Sie hierzu beispielsweise eine Münze). Falls der Camcorder eine Bohrung mit Linksdrehung besitzt, setzen Sie den Stift “P” (Abb. 2) in die Bohrung ein bevor Sie die Kameraschraube einschrauben. Vor dem abschließenden Festziehen richten Sie die Linse des Camcorders auf die Markierung “LENS” auf der Kameraplatte “L” aus.

BEFESTIGUNG DES CAMCORDERS AUF DEM STATIVKOPF &

Führen Sie wie in Abbildung 4A gezeigt die Kameraplatte “L” oben am Stativkopf ein, bis der Feststellknopf “N” klickt.

Halten Sie den Camcorder bitte fest, um zu vermeiden, dass er vorwärts oder rückwärts rutscht.

KLAPPFUSS &

Öffnen (5): Öffnen Sie wie in Abbildung 5 gezeigt die 3 Beine “V” durch entsprechendes abspreizen. Einklappen (6): Ziehen Sie wie in der Abbildung gezeigt den Stift “T” nach hinten und klappen Sie gleichzeitig das entsprechende Bein “V” ein.

1 4A

5 6

INSTALLATION DES CAMCORDERS / DER KAMERA &

Die Kameraplatte “B” (Abb. 2B) ist mit 1/4” Kameraschrauben “E” und 3/8” Kameraschrauben “F” versehen. Um die nicht genutzte Schraube zu entfernen, gehen Sie wie folgt vor: Drücken Sie mit Ihrem Finger leicht auf die Gummikappe “G” Entfernen Sie die nicht genutzte Schraube Setzen Sie die Kappe “G” wieder auf, um zu vermeiden, dass die Schraube verlorengeht

HINWEIS

Der Kamerakopf ist mit einem Gewindegehäuse für die nicht genutzte Schraube versehen (Loch für 1/4” Schraube H”, Loch für 3/8” Schraube “AC”). Befestigen Sie den Camcorder / die Kamera auf der Platte “B” (Abb. 3), indem Sie die 1/4” Kameraschraube “E” oder 3/8” Kameraschraube “F” OHNE KRAFTAUFWENDUNG in das Gewindeloch der Kamera schrauben (Benutzen Sie hierzu beispielsweise eine Münze).

Wenn der Camcorder eine Bohrung mit Linksdrehung besitzt, setzen Sie den Stift “AD” (Abb. 2B) in die Bohrung ein bevor Sie die Kameraschraube einschrauben. Vor dem abschließenden Festziehen richten Sie die Linse des Camcorders mit der Kameraplatte “B” aus.

AUFSETZEN DES CAMCORDERS / DER CAMERA

Führen Sie die Kameraplatte “B” wie in Abbildung 4B gezeigt ein, bis der Feststellknopf “D” klickt. Finden Sie den Schwerpunkt der Kamera während Sie den Camcorder / die Kamera halten. Arretieren Sie die Kameraplatte “B” in der entsprechenden Position, indem Sie den Feststellknopf “C” festschrauben.

ENTFERNEN DES CAMCORDERS / DER KAMERA AUS DEM ADAPTER

Immer wenn der Camcorder / die Kamera aus dem Adapter entfernt werden muss, halten Sie die Kamera sicher in einer Hand und bedienen den Feststellhebel “C” mit einer und den Sicherheitsknopf “D” mit der anderen Hand.

HINWEIS: Der Winkel des Rasthebels “C” (Abb. 2B) kann nach Wunsch umgestellt werden ohne dass dies Auswirkungen auf die Verriegelung selbst hat. Ziehen Sie den Hebel nach außen, drehen ihn wie gewünscht, lassen ihn wieder nach innen schnappen und er rastet in der neuen Position ein.

KLAPPAFUSS &

BENUTZUNG

Das Einbeinstativ ist mit einer Flüssigkeitspatrone “X” versehen, durch welche Vibrationen während der Schwenkbewegungen eliminiert werden (siehe Abbildung 7).

HINWEIS

Der Stativfuss gestattet es, die Ausrüstung über die vertikale Achse zu neigen (siehe Abb.

8): Wir empfehlen Ihnen, das Einbeinstativ nicht allein stehen zu lassen, sondern es immer per Hand abzustützen.

WARTUNG

SPANNUNGSEINSTELLUNG DES SCHNELLSPANNERS ZUR HÖHENVERSTELLUNG

Wenn Teleskopbeine selbst nach Anziehen des Feststellhebels “A”, rutschen, muss die Befestigungsspannung eingestellt werden. Um dies zu tun:

- Entfernen Sie die Kappe “K”

- Lockern Sie den Feststellhebel “A” und

Drehen mithilfe des Sonderschlüssels “AF”;

- die Schraube “AG” im Uhrzeigersinn an

Um die korrekte Befestigungsspannung zu erreichen, reicht normalerweise eine Drittelumdrehung aus.

5 6

art. 562B
