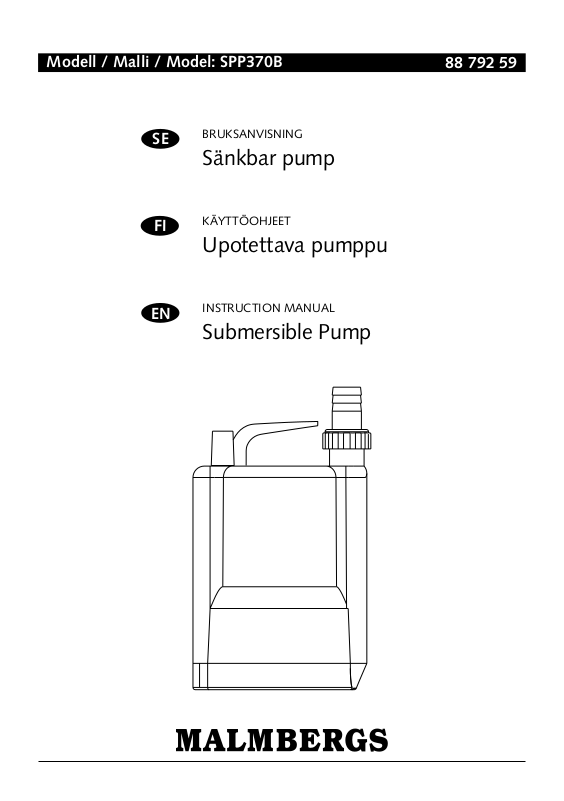

Modell / Malli / Model: SPP370B

88 792 59

BRUKSANVISNING

Sänkbar pump

KÄYTTÖOHJEET

Upotettava pumppu

INSTRUCTION MANUAL

Submersible Pump

Page 2

INNEHÅLL / SISÄLTÖ / CONTENTS

.......................................sida 3-5

.......................................sivu 6-8

...................................page 9-11

OBS! Läs igenom manualen noggrant innan du använder

apparaten och spara den för framtida bruk.

HUOMIO! Lue käyttöohjeet huolellisesti ennen kuin otat

laitteen käyttöösi ja säilytä ohjeet tulevaa käyttöä varten.

NOTE! Please read through the manual carefully before

using the appliance and keep it for future reference.

Page 3

SÄKERHETSANVISNINGAR

Läs noggrant innan användning:

• Dessa anvisningar skall förvaras i närheten av pumpen.

• Anvisningarna skall bifogas pumpen om du säljer den eller lämnar den vidare.

• Använd endast pumpen i nedsänkt tillstånd.

• Pumpen får endast användas om hölje och kabel/stickpropp är felfria.

• Jordfelsbrytare ska alltid användas för personskydd.

• Barn eller personer som inte är förtrogna med bruksanvisningen får inte använda pum-

pen.

• Inga förändringar eller ombyggnationer av pumpen får göras.

• Lyft, transport eller uppfästning får aldrig göras med anslutningskabeln.

• Vid skador på pumpen skall den omgående tas ur bruk och lämnas in för reparation.

• Kontrollera att förlängningskablar som ansluts till pumpen är intakta.

• Skydda anslutningskabel och förlängningskablar mot skarpa kanter, värme, rörliga

delar m.m.

• Pumpen är endast avsedd för tillfällig drift.

• Pumpen skall kontinuerligt övervakas under drift.

• Uttag som pumpen strömförsörjs från ska vara skyddade av en jordfelsbrytare med

max. utlösningsström 30mA.

ANVÄNDNINGSOMRÅDEN

Lämplig för kemiskt neutralt, något förorenat avloppsvatten med upp till 2 mm kornstorlek.

Pumpen är ej avsedd för:

• Frätande, brandfarligt och explosivt material

• Smutsigt vatten från urinoarer och toaletter

• Sandblandat vatten

HANDHAVANDE

• Anslut lämplig slang (medföljer ej) till pumpen med slangklämma. Dra ej åt för hårt så att utloppsröret skadas.

• Sänk ned pumpen i vattnet med lina. Pumpen ska sänkas lutande så att luft inte blir kvar. Dra eller sänk aldrig pumpen genom att hålla i anslutningskabeln eller utloppsslangen!

• Kontrollera att insuget inte blockerats och att den står på plant och stadigt underlag. Pumpen får inte gräva sig ned i marken, då den förstörs.

• Anslut stickproppen till vägguttag/skarvuttag med spänning och frekvens enligt speciﬁkation. Uttag ska skyddas mot vatten.

• Övervaka pumpen kontinuerligt under drift.

Page 4

UNDERHÅLL

Före användning

Kontrollera att inga skador uppstått på kablar eller hölje.

Efter användning

Rengör pumpen utvändigt och kör den en stund med rent vatten i en hink/behållare för att rengöra den invändigt.

Förvaring

Pumpen ska förvaras frostfritt då den kan innehålla vatten som kan spränga pumphuset.

FELSÖKNING

Alla reparationer ska utföras av kvaliﬁcerade personer. Apparaten innehåller elektriska komponenter som endast får repareras av behörig elektriker.

Problem Orsak Åtgärd

Ingen strömförsörjning Kontrollera kablar, stickproppar, uttag och säkring

Kontrollera om vätsketemperaturen är för hög eller om pumpen är igensatt. Eliminera orsaken.

Återställ jordfelsbrytaren. Kontakta behörig elektriker om jordfelsbrytaren löser ut upprepade gånger.

Luta pumpen när den sänks ned i vätskan. Slå av och på pumpen ﬂera gånger för att avlägsna luften.

Använd grövre tryckledning

Kontrollera att vätskenivån är tillräcklig Luta pumpen när den sänks ned i vätskan

Pumpen går inte

Pumpen går men levererar ingen vätska

Pumpen ger för lite vatten

Pumpen bullrar

Pumpen arbetar alltid

Pumpen är alltid avstängd

Motorn överhettas

Jordfelsbrytaren har löst ut

Motorn är defekt Kontakta behörig servicerepresentant Sugöppning är igensatt Rensa sugöppningen

Pumpen suger luft

Pumpen är igensatt Rensa pumpen För hög pumphöjd Överskrid inte högsta tillåtna pumphöjd För liten trycklednings-

diameter Igensatt tryckledning Rensa tryckledningen Sugöppning är igensatt Rensa sugöppningen Vikt tryckledning Räta ut tryckledningen Läckage i tryckledning Täta tryckledningen och alla anslutningar

Pumpen suger luft

Brytaren är fel inställd Ställ in brytaren korrekt

Vattennivån är för låg

Page 5

BEGRÄNSNINGAR

• Typ av vätska: Rent vatten och gråvatten, PH-värde: 5-9.

• Max. vätsketemperatur: +40°C

• Partikelstorlek: max Ø 2 mm

• Suger ned till 2 mm över marknivån

• Kontinuerlig drift S1

TEKNISKA DATA

Art. nr: 88 792 59 Slangdiameter 32 mm Längd, anslutningskabel 5 m Max ﬂöde 130 l/min Max pumphöjd 7 m Max djup under vatten 3 m Max partikelstorlek 2 mm Överhettningsskydd Ja Märkspänning/frekvens 230V/50Hz Märkström 2,0A Varvtal 2860 rpm Effekt 370W Vikt 5,3 kg Kapslingsklass IP68 Isolationsklass B Flottör Nej

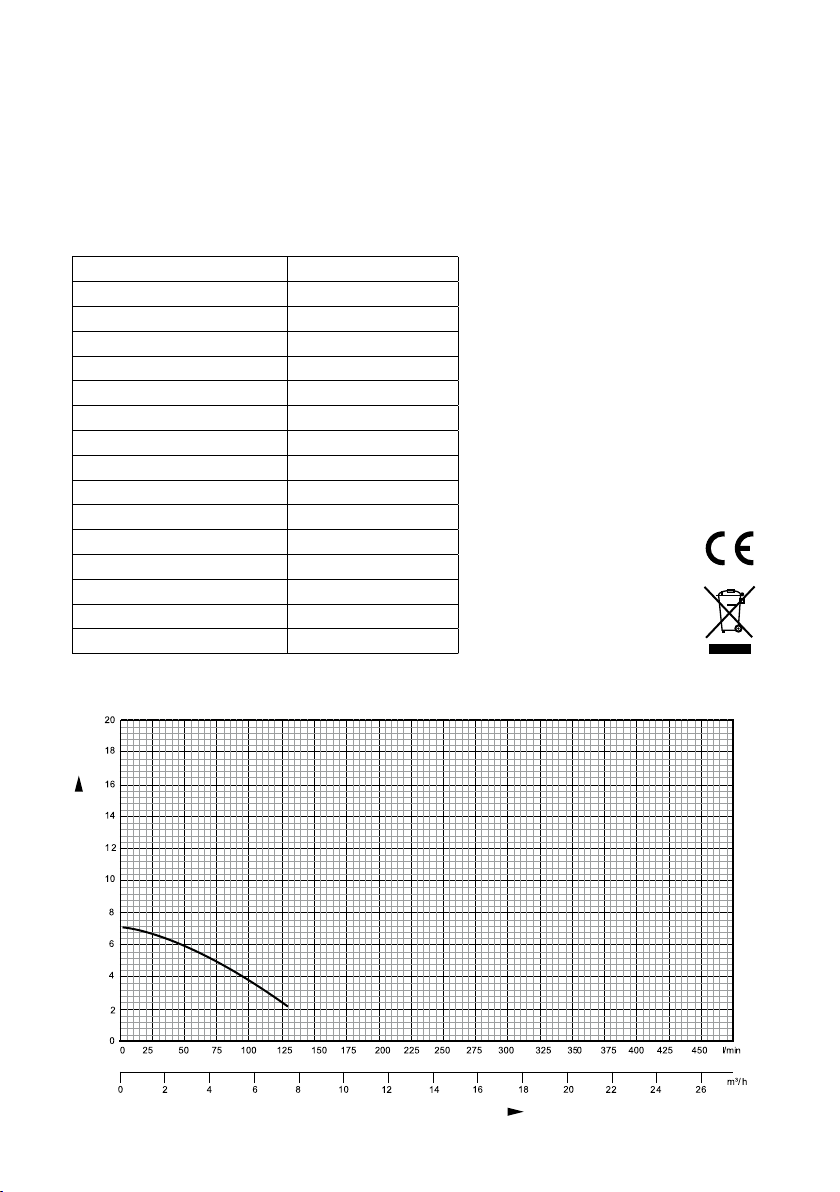

PRESTANDAKURVA

Total pumphöjd H(m)

Vattenmängd l/min

Page 6

TURVALLISUUSOHJEET

Lue ohjeet huolellisesti ennen käyttöönottoa:

• Nämä ohjeet tulee säilyttää pumpun läheisyydessä.

• Ohjeiden tulee seurata mukana mikäli myyt pumpun tai luovutat sen muualle.

• Käytä pumppua ainoastaan upoksissa.

• Pumppua saa käyttää vain jos suojus ja kaapeli ovat ehyet.

• Henkilösuojana tulee aina käyttää vikavirtasuojakytkintä.

• Lasten tahi laitteen käyttöä hallitsevien henkilöiden ei ole sallittua käyttää pumppua.

• Pumppuun ei ole sallittua tehdä rakenteellisia muutoksia.

• Liitosjohtoa ei saa käyttää nostamisen, kuljettamisen tai kiinnittämisen apuna.

• Vian ilmetessä pumppu on välittömästi poistettava käytöstä ja korjattava.

• Varmista että pumppuun liitetyt jatkojohdot ovat kunnossa.

• Suojaa liitosjohto ja jatkojohdot teräviltä kulmilta, lämmöltä, liikkuvilta esineiltä yms.

• Pumppu on tarkoitettu vain väliaikaiseen käyttöön.

• Pumppua tulee jatkuvasti valvoa käytön aikana.

• Pistorasia jossa pumppua käytetään, tulee olla varustettuna 30mA laukaisuvirralla

olevalla vikavirtasuojalla.

KÄYTTÖTARKOITUS

Soveltuu kemiallisesti neutraalin, lievästi likaisen jäteveden poistoon enintään 2 mm raekoolla.

Pumppua ei saa käyttää:

• Syövyttävän, syttyvän tai räjähtävän materiaalin kanssa

• Likaiseen veteen urinaaleista ja WC:istä

• Hiekkaiseen veteen

KÄSITTELY

• Liitä pumppu soveltuvaan letkuun (ei sis.). Älä vedä liian kovaa, poistoputki vaurioituu.

• Upota pumppu veteen köyden avulla. Pumppu tulee upottaa kaltevasti, ilman

poistamiseksi. Älä milloinkaan upota pumppua pitäen kiinni johdosta tai poistoletkusta!

• Varmista imuaukkojen esteettömyys ja että laite seisoo tasaisella ja tukevalle alustalla. Pumppu ei saa kaivautua maahan, siinä se särkyisi.

• Liitä pistotulppa seinäpistorasiaan/jatkojohtoon jonka jännite ja taajuus ovat ohjeen mukaiset. Pistorasia tulee suojata vedeltä.

• Valvo jatkuvasti pumpun käyttöä.

Page 7

HUOLTO

Ennen käyttöä

Tarkista että kaapeli ja suojus ovat vahingoittumattomat.

Käytön jälkeen

Puhdista pumpun ulkopinnat ja pumppaa hetken ajan puhdasta vettä astiassa/tynnyrissä puhdistaaksesi sisäpuolisesti.

Säilytys

Pumppu tulee säilyttää jäätymättömässä tilassa koska se saattaa sisältää vettä joka voi puhkaista pumpun seinämät.

VIAN ETSINTÄ

Ammattilaisen henkilön tulee suorittaa kaikki korjaustyöt. Laite sisältää elektronisia osia jotka saa korjata vain valtuutettu sähköasentaja.

Vika Syy Toimenpide

Tarkista kaapelit, pistotulpat, pistorasia ja sulakkeet.

Varmista että nestelämpötila ei ole liian korkea tai ettei puppu ole tukossa. Poista syy.

Palauta vikavirtasuojakytkin. Ota yhteys valtuutettuun sähköasentajaan jos suojakytkin laukaisee jatkuvasti.

Kallista pumppua upottaessasi sen nesteeseen. Käynnistä ja sammuta pumppu monta kertaa poistaaksesi ilman.

Varmista että nestepinta on tarpeeksi korkea Kallista pumppua upottaessasi nesteeseen

Pumppu ei käy

Pumppu käy mutta ei pumppaa nestettä

Pumppu pumppaa liian vähän nestettä

Pumppu metelöi

Pumppu käy jatkuvasti

Pumppu on aina pois päältä

Ei sähköä

Moottori kuumenee

Vikavirtakytkin on lauennut

Moottori on tehoton Ota yhteys huoltoliikkeeseen Imuaukko on tukkeutunut Puhdista imuaukko

Pumppu imee ilmaa

Pumppu on tukkeutunut Puhdista pumppu Liian suuri nostokorkeus Älä ylitä sallittua nostokorkeutta Liian pieni letkun halkaisija Käytä suurempaa letkua Tukkeutunut letku Puhdista letku Imuaukko on tukkeutunut Puhdista imuaukko Poistoletku on taivuksissa Suorista poistoletku Vuoto letkussa Tiivistä letku ja kaikki liitokset

Pumppu imee ilmaa

Kytkin on asetettu väärin Aseta kytkin oikein

Vedenpinta liian alhainen

Page 8

KÄYTTÖRAJOITUKSET

• Nesteen tyyppi: Puhdas tai ”harmaa” vesi, PH-arvo: 5-9.

• Max. nesteen lämpötila: +40°C

• Hiukkaskoko: max Ø 2 mm

• Imemiseen alle 2 mm syvyydestä

• Jatkuvaan käyttöön S1

TEKNISET TIEDOT

Til.nro: 88 792 59 Letkun halkaisija 32 mm Liitosjohdon pituus 5 m Max. virtaus 130 l/min Max. pumpunkorkeus 7 m Max. syvyys veden alla 3 m Max. hiukkaskoko 2 mm Ylikuumenemissuoja Kyllä Nimellisjännite/taajuus 230V/50Hz Nimellisvirta 2,0A Kierrosnopeus 2860 rpm Teho 370W Paino 5,3 kg Suojausluokka IP68 Eristysluokka B Uimuri Ei

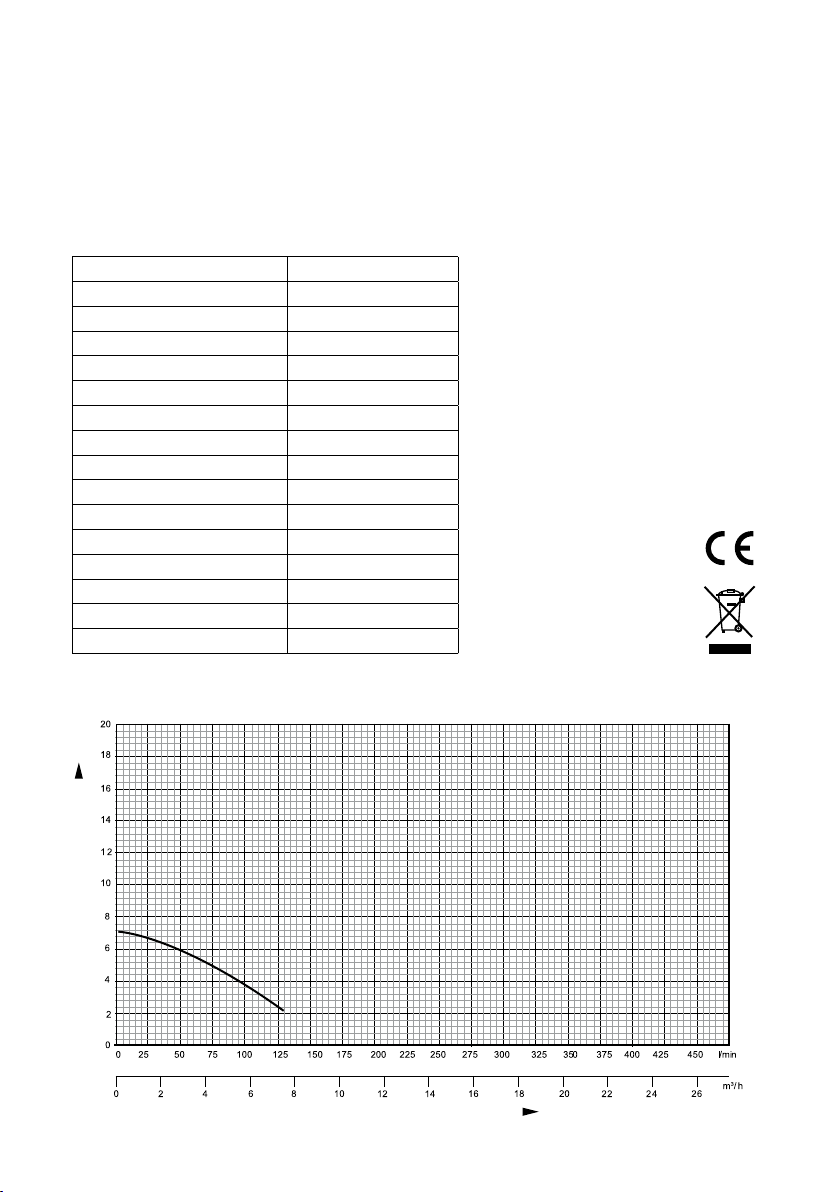

SUORITUSKYKY KÄYRÄ

Pumppauskorkeus K (m)

Veden määrä l/minuutti

Page 9

SAFETY PRECAUTIONS

Read carefully before use:

• These instructions must be stored near the pump.

• The instructions must always accompany the appliance in the event of ownership

transfer.

• Only use the pump when submerged.

• The pump may only be used if the housing and cable/plug are undamaged.

• RCD should always be used for personal protection.

• Children or people unfamiliar with these instructions may not use the pump.

• Never change or alter the pump.

• Never use the supply cable for lifting, transporting or ﬁxing the device.

• If the pump is damaged, do not use and send immediately to repair.

• Check that any extension cords connected to the pump are undamaged.

• Protect supply cable and extension cords from sharp edges, heat, moving parts, etc.

• The pump is intended for temporary use only.

• The pump shall be continuously monitored during operation.

• The outlet from which the pump is powered from shall be protected with a residual

current device with a max. tripping current of 30mA.

APPLICATIONS

Suitable for pumping chemically neutral, slightly contaminated waste water with up to 2 mm grain size.

The pump is not intended for:

• Corrosive, ﬂammable and explosive media

• Dirty water from urinal and lavatories

• Water mixed with sand

OPERATION

• Connect suitable hose (not supplied) to the pump using the hose clamp. Do not tighten too hard as this might damage the outlet hose.

• Submerse the pump into the water using a rope. Tilt the pump when it is submersed so that no air remains inside. Never pull or submerse the pump by holding the supply cable or the outlet hose!

• Make sure that the inlet is not blocked and that the unit stands on a level and stable surface. The pump must not dig down into the ground, since it will get damaged.

• Check if the voltage indicated on the type plate corresponds to the local mains voltage, then connect the appliance. Always protect sockets from water.

• Monitor the pump continuously during operation.

Page 10

MAINTENANCE

Before Use

Make sure there is no damage to cables or housing.

After Use

Clean the outside of the pump and run it for a while with clean water in a bucket/container to clean the inside.

Storage

The pump must be stored in a frost-free place, since it might contain water which can burst the pump when the water freezes.

TROUBLESHOOTING

All repairs must be performed by qualiﬁed persons. The device contains electrical components that can only be repaired by a qualiﬁed electrician.

Problem Cause Action

No power supply Check cables, plugs, sockets and fuses

The pump will not run

The pump runs, but delivers no liquid

The pump gives insufﬁcient water

Noisy pump

Pump running continuously

Pump is always off

The motor is overheated

The residual current device has tripped

The motor is faulty Contact an authorised service representative Suction opening is clogged Clear the suction opening

The pump sucks air

The pump is clogged Clean the pump Lifting head too high Do not exceed the max. permitted head Pressure pipe diameter too

small Pressure pipe is clogged Clear the pressure pipe Suction opening is clogged Clear the suction opening The pressure pipe is bent Straighten out the pressure pipe Pressure pipe leakage Seal the pressure pipe and all connections

The pump sucks air

Switch set incorrectly Adjust the switch correctly

Water level too low

Check if the water temperature is too high or if the pump is clogged. Eliminate the cause.

Reset the RCD. Contact a qualiﬁed electrician if the RCD trips regularly.

Tilt the pump when it is submersed into the liquid. Switch the pump on and off several times to remove the air.

Use a larger pressure pipe

Make sure the water level is adequate Tilt the pump when it is submersed into the

liquid

Page 11

USAGE LIMITATIONS

• Type of liquid: Pure water and grey water, PH value: 5-9.

• Max. liquid temperature: +40°C

• Passage of suspended solids: max Ø 2 mm

• Suction down to 2 mm above ground level

• Continuous service S1

TECHNICAL DATA

Art. no: 88 792 59 Outlet diameter 32 mm Length, supply cable 5 m Max. ﬂow 130 l/min Max. head 7 m Max. depth below

water surface Max. particle size 2 mm Overheating protection Yes Rated voltage/frequency 230V/50Hz Rated current 2.0A Number of revolutions 2860 rpm Power 370W Weight 5.3 kg Protection class IP68 Insulation class B Float switch No

3 m

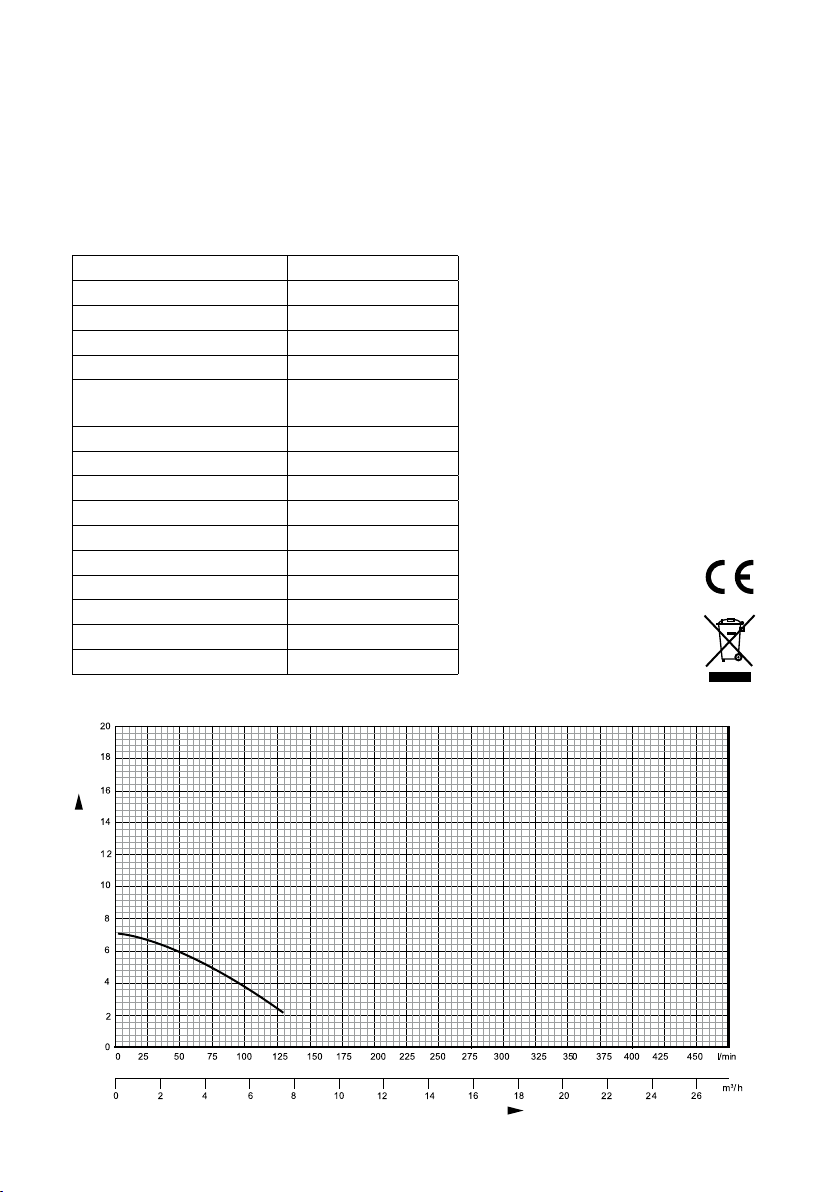

PERFORMANCE CURVE

Total head H(m)

Flow rate l/min

Page 12

MJ-JA/JZ-190627

Phone: +46 19 58 77 00 Fax: +46 19 57 11 77 [email protected] www.malmbergs.com

Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEDEN
