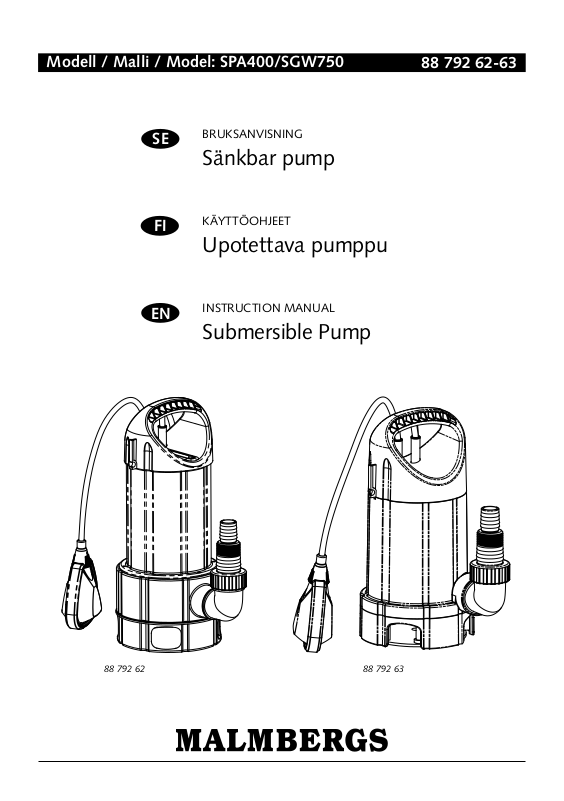

Modell / Malli / Model: SPA400/SGW750
88 792 62-63
SE
FI
EN
BRUKSANVISNING
Sänkbar pump
KÄYTTÖOHJEET
Upotettava pumppu
INSTRUCTION MANUAL
Submersible Pump
88 792 62 88 792 63
Page 2
INNEHÅLL / SISÄLTÖ / CONTENTS
.......................................sida 3-5
SE
.......................................sivu 6-8
FI
...................................page 9-11
EN
OBS! Läs igenom manualen noggrant innan du använder
SE
apparaten och spara den för framtida bruk.
HUOMIO! Lue käyttöohjeet huolellisesti ennen kuin otat
FI
laitteen käyttöösi ja säilytä ohjeet tulevaa käyttöä varten.
NOTE! Please read through the manual carefully before
EN
using the appliance and keep it for future reference.
2
Page 3
SE
SÄKERHETSANVISNINGAR
Läs noggrant innan användning:
• Dessa anvisningar skall förvaras i närheten av pumpen.
• Anvisningarna skall bifogas pumpen om du säljer den eller lämnar den vidare.
• Använd endast pumpen i nedsänkt tillstånd.
• Pumpen får endast användas om hölje och kabel/stickpropp är felfria.
• Jordfelsbrytare ska alltid användas för personskydd.
• Barn eller personer som inte är förtrogna med bruksanvisningen får inte använda pum-
pen.
• Inga förändringar eller ombyggnationer av pumpen får göras.
• Lyft, transport eller uppfästning får aldrig göras med anslutningskabeln.
• Vid skador på pumpen skall den omgående tas ur bruk och lämnas in för reparation.
• Kontrollera att förlängningskablar som ansluts till pumpen är intakta.
• Skydda anslutningskabel och förlängningskablar mot skarpa kanter, värme, rörliga
delar m.m.
• Pumpen är endast avsedd för tillfällig drift.
• Pumpen skall kontinuerligt övervakas under drift.
• Uttag som pumpen strömförsörjs från ska vara skyddade av en jordfelsbrytare med
max. utlösningsström 30mA.
ANVÄNDNINGSOMRÅDEN
Avsedd att användas vid översvämningar i hemmet. Avlägsnar vatten i t.ex. pooler,
källare, trädgårdar, växthus, etc.
HANDHAVANDE
• Anslut lämplig slang (medföljer ej) till pumpen med slangklämma. Dra ej åt för hårt så
att utloppsröret skadas.
• Sänk ned pumpen i vattnet med lina. Pumpen ska sänkas lutande så att luft inte blir
kvar. Dra eller sänk aldrig pumpen genom att hålla i anslutningskabeln eller utloppsslangen!
• Kontrollera att insuget inte blockerats och att den står på plant och stadigt underlag.
Pumpen får inte gräva sig ned i marken, då den förstörs.
• Anslut stickproppen till vägguttag/skarvuttag med spänning och frekvens enligt specifikation. Uttag ska skyddas mot vatten.
• Övervaka pumpen kontinuerligt under drift.
3
Page 4
UNDERHÅLL
Före användning
Kontrollera att inga skador uppstått på kablar eller hölje.
Efter användning
Rengör pumpen utvändigt och kör den en stund med rent vatten i en hink/behållare för
att rengöra den invändigt.
Förvaring
Pumpen ska förvaras frostfritt då den kan innehålla vatten som kan spränga pumphuset.
FELSÖKNING
Alla reparationer ska utföras av kvalificerade personer. Apparaten innehåller elektriska
komponenter som endast får repareras av behörig elektriker.
Problem Orsak Åtgärd
Pumpen
går inte
Pumpen
går men
levererar
ingen
vätska
Pumpen
ger för
lite vatten
Pumpen
bullrar
Pumpen
arbetar
alltid
Pumpen
är alltid
avstängd
Ingen strömförsörjning Kontrollera kablar, stickproppar, uttag och säkring
Motorn överhettas Kontrollera om vätsketemperaturen är för hög
eller om pumpen är igensatt. Eliminera orsaken.
Jordfelsbrytaren har löst utÅterställ jordfelsbrytaren. Kontakta behörig elek-
triker om jordfelsbrytaren löser ut upprepade
gånger.
Motorn är defekt Kontakta behörig servicerepresentant
Sugöppning är igensatt Rensa sugöppningen
Pumpen suger luft Luta pumpen när den sänks ned i vätskan. Slå
av och på pumpen flera gånger för att avlägsna
luften.
Pumpen är igensatt Rensa pumpen
För hög pumphöjd Överskrid inte högsta tillåtna pumphöjd
För liten trycklednings-
diameter
Igensatt tryckledning Rensa tryckledningen
Sugöppning är igensatt Rensa sugöppningen
Vikt tryckledning Räta ut tryckledningen
Läckage i tryckledning Täta tryckledningen och alla anslutningar
Pumpen suger luft Kontrollera att vätskenivån är tillräcklig
Flottören är blockerad Rengör flottören
Brytaren är fel inställd Ställ in brytaren korrekt
Flottören är blockerad Rengör flottören
Vattennivån är för låg
Använd grövre tryckledning
Luta pumpen när den sänks ned i vätskan
4
Page 5
BEGRÄNSNINGAR
• Typ av vätska: Rent vatten och regnvatten
• Max. vätsketemperatur: +35°C
• Partikelstorlek: max Ø 5/35 mm
TEKNISKA DATA
Art. nr: 88 792 62 88 792 63
Modell SPA400 SGW750
Slanganslutning 40 mm 40 mm
Längd, anslutningskabel 10 m 10 m
Max flöde 125 l/min 210 l/min
Max pumphöjd 7 m 7 m
Max djup under vatten 5 m 7 m
Max partikelstorlek 5 mm 35 mm
Överhettningsskydd Ja Ja
Märkspänning/frekvens 230V/50Hz 230V/50Hz
Märkström 1,25A 2,25A
Varvtal 2800 rpm 2800 rpm
Effekt 400W 750W
Vikt 3,6 kg 5,2 kg
Kapslingsklass IP68 IP68
Isolationsklass B B
Flottör Ja Ja

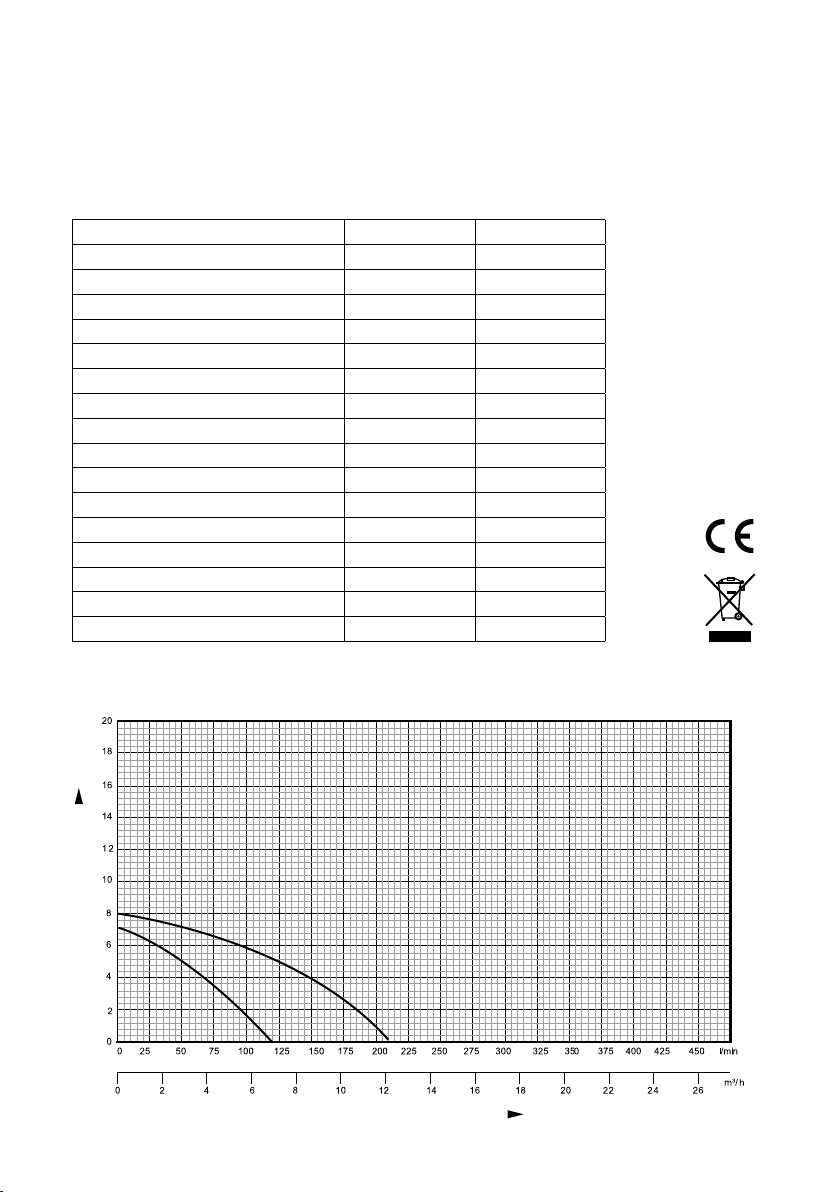

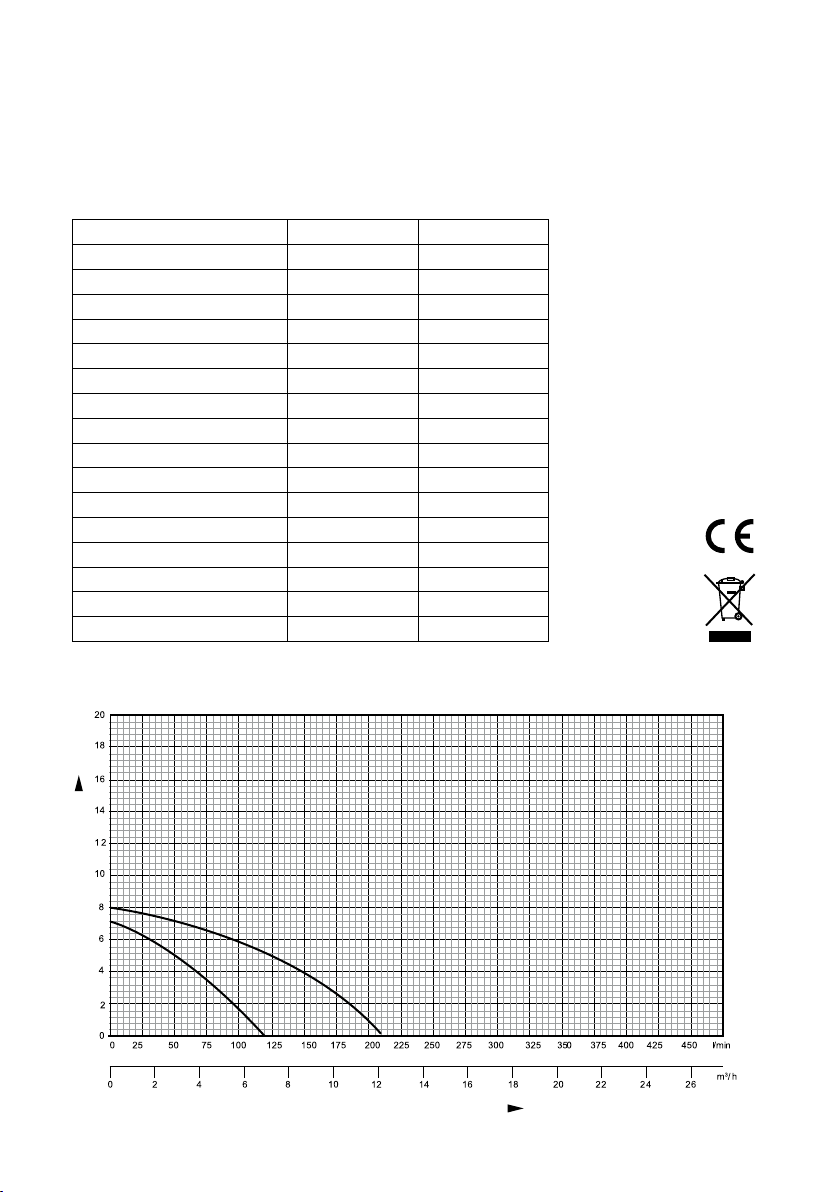

PRESTANDAKURVA
Total pumphöjd H(m)
88 792 62 88 792 63
Vattenmängd l/min
5
Page 6
FI
TURVALLISUUSOHJEET
Lue ohjeet huolellisesti ennen käyttöönottoa:
• Nämä ohjeet tulee säilyttää pumpun läheisyydessä.
• Ohjeiden tulee seurata mukana mikäli myyt pumpun tai luovutat sen muualle.
• Käytä pumppua ainoastaan upoksissa.
• Pumppua saa käyttää vain jos suojus ja kaapeli ovat ehyet.
• Henkilösuojana tulee aina käyttää vikavirtasuojakytkintä.
• Lasten tahi laitteen käyttöä hallitsevien henkilöiden ei ole sallittua käyttää pumppua.
• Pumppuun ei ole sallittua tehdä rakenteellisia muutoksia.
• Liitosjohtoa ei saa käyttää nostamisen, kuljettamisen tai kiinnittämisen apuna.
• Vian ilmetessä pumppu on välittömästi poistettava käytöstä ja korjattava.
• Varmista että pumppuun liitetyt jatkojohdot ovat kunnossa.
• Suojaa liitosjohto ja jatkojohdot teräviltä kulmilta, lämmöltä, liikkuvilta esineiltä yms.
• Pumppu on tarkoitettu vain väliaikaiseen käyttöön.
• Pumppua tulee jatkuvasti valvoa käytön aikana.
• Pistorasia jossa pumppua käytetään, tulee olla varustettuna 30mA laukaisuvirralla
olevalla vikavirtasuojalla.
KÄYTTÖTARKOITUS
Tarkoitettu veden poistamiseen kotitalouskäytössä. Poistaa veden esim. uima-altaista,
kellareista, puutarhakäytössä, kasvihuoneissa ym.
KÄSITTELY
• Liitä pumppu soveltuvaan letkuun (ei sis.). Älä vedä liian kovaa, poistoputki vaurioituu.
• Upota pumppu veteen köyden avulla. Pumppu tulee upottaa kaltevasti, ilman
poistamiseksi. Älä milloinkaan upota pumppua pitäen kiinni johdosta tai poistoletkusta!
• Varmista imuaukkojen esteettömyys ja että laite seisoo tasaisella ja tukevalle alustalla.
Pumppu ei saa kaivautua maahan, siinä se särkyisi.
• Liitä pistotulppa seinäpistorasiaan/jatkojohtoon jonka jännite ja taajuus ovat ohjeen
mukaiset. Pistorasia tulee suojata vedeltä.
• Valvo jatkuvasti pumpun käyttöä.
6
Page 7
HUOLTO
Ennen käyttöä
Tarkista että kaapeli ja suojus ovat vahingoittumattomat.
Käytön jälkeen
Puhdista pumpun ulkopinnat ja pumppaa hetken ajan puhdasta vettä astiassa/tynnyrissä
puhdistaaksesi sisäpuolisesti.
Säilytys
Pumppu tulee säilyttää jäätymättömässä tilassa koska se saattaa sisältää vettä joka voi
puhkaista pumpun seinämät.
VIAN ETSINTÄ
Ammattilaisen henkilön tulee suorittaa kaikki korjaustyöt. Laite sisältää elektronisia osia
jotka saa korjata vain valtuutettu sähköasentaja.
Vika Syy Toimenpide
Pumppu ei
käy
Pumppu
käy mutta
ei pumppaa
nestettä
Pumppu
pumppaa
liian vähän
nestettä
Pumppu
metelöi
Pumppu käy
jatkuvasti
Pumppu on
aina
pois päältä
Ei sähköä Tarkista kaapelit, pistotulpat, pistorasia ja
sulakkeet.
Moottori kuumenee Varmista että nestelämpötila ei ole liian
korkea tai ettei puppu ole tukossa. Poista syy.
Vikavirtakytkin on
lauennut
Moottori on tehoton Ota yhteys huoltoliikkeeseen
Imuaukko on tukkeutunut Puhdista imuaukko
Pumppu imee ilmaa Kallista pumppua upottaessasi sen
Pumppu on tukkeutunut Puhdista pumppu
Liian suuri nostokorkeus Älä ylitä sallittua nostokorkeutta
Liian pieni letkun halkaisija Käytä suurempaa letkua
Tukkeutunut letku Puhdista letku
Imuaukko on tukkeutunut Puhdista imuaukko
Poistoletku on taivuksissa Suorista poistoletku
Vuoto letkussa Tiivistä letku ja kaikki liitokset
Pumppu imee ilmaa Varmista että nestepinta on tarpeeksi korkea
Uimuri tukossa Puhdista uimuri
Kytkin on asetettu väärin Aseta kytkin oikein
Uimuri tukossa Puhdista uimuri
Vedenpinta liian alhainen
Palauta vikavirtasuojakytkin. Ota yhteys
valtuutettuun sähköasentajaan jos
suojakytkin laukaisee jatkuvasti.
nesteeseen. Käynnistä ja sammuta pumppu
monta kertaa poistaaksesi ilman.
Kallista pumppua upottaessasi nesteeseen
7
Page 8
KÄYTTÖRAJOITUKSET
• Nesteen tyyppi: Puhdas vesi tai sadevesi
• Max. nesteen lämpötila: +35°C
• Hiukkaskoko: max Ø 5/35 mm
TEKNISET TIEDOT
Til.nro: 88 792 62 88 792 63
Malli SPA400 SGW750
Letkuliitin 40 mm 40 mm
Liitosjohdon pituus 10 m 10 m
Max. virtaus 125 l/min 210 l/min
Max. pumpunkorkeus 7 m 7 m
Max. syvyys veden alla 5 m 7 m
Max. hiukkaskoko 5 mm 35 mm
Ylikuumenemissuoja Kyllä Kyllä
Nimellisjännite/taajuus 230V/50Hz 230V/50Hz
Nimellisvirta 1,25A 2,25A
Kierrosluku 2800 rpm 2800 rpm
Teho 400W 750W
Paino 3,6 kg 5,2 kg
Suojausluokka IP68 IP68
Eristysluokka B B
Uimuri Kyllä Kyllä

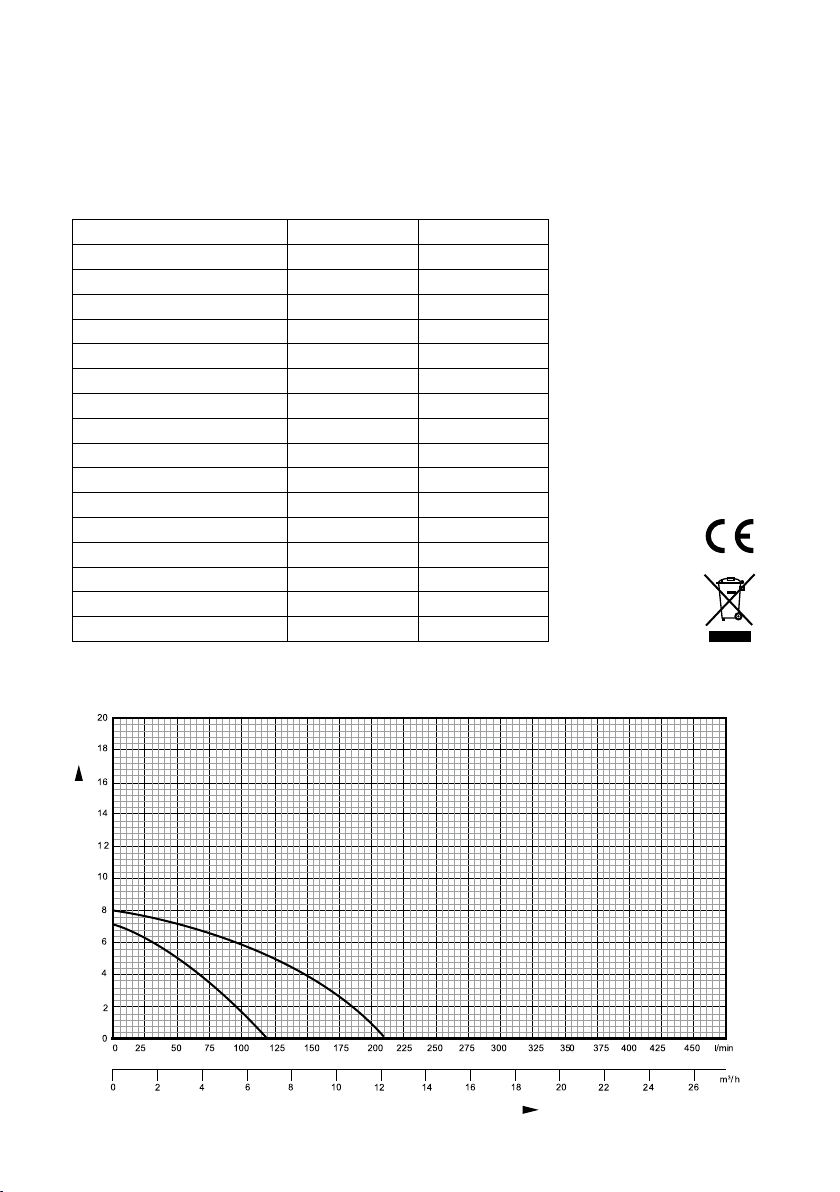

SUORITUSKYKY KÄYRÄ
Pumppauskorkeus K (m)
88 792 62 88 792 63
8
Veden määrä l/minuutti
Page 9
EN
SAFETY PRECAUTIONS
Read carefully before use:
• These instructions must be stored near the pump.
• The instructions must always accompany the appliance in the event of ownership
transfer.
• Only use the pump when submerged.
• The pump may only be used if the housing and cable/plug are undamaged.
• RCD should always be used for personal protection.
• Children or people unfamiliar with these instructions may not use the pump.
• Never change or alter the pump.
• Never use the supply cable for lifting, transporting or fixing the device.
• If the pump is damaged, do not use and send immediately to repair.
• Check that any extension cords connected to the pump are undamaged.
• Protect supply cable and extension cords from sharp edges, heat, moving parts, etc.
• The pump is intended for temporary use only.
• The pump shall be continuously monitored during operation.
• The outlet from which the pump is powered from shall be protected with a residual
current device with a max. tripping current of 30mA.
APPLICATIONS
Intended for use as a cellar pump to protect against flooding and for removal of water in
domestic situations e.g. in gardens, greenhouses, etc.
OPERATION
• Connect suitable hose (not supplied) to the pump using the hose clamp. Do not tighten too hard as this might damage the outlet hose.
• Submerse the pump into the water using a rope. Tilt the pump when it is submersed
so that no air remains inside. Never pull or submerse the pump by holding the supply
cable or the outlet hose!
• Make sure that the inlet is not blocked and that the unit stands on a level and stable
surface. The pump must not dig down into the ground, since it will get damaged.
• Check if the voltage indicated on the type plate corresponds to the local mains voltage, then connect the appliance. Always protect sockets from water.
• Monitor the pump continuously during operation.
9
Page 10
MAINTENANCE
Before Use
Make sure there is no damage to cables or housing.
After Use
Clean the outside of the pump and run it for a while with clean water in a bucket/container to clean the inside.
Storage
The pump must be stored in a frost-free place, since it might contain water which can
burst the pump when the water freezes.
TROUBLESHOOTING
All repairs must be performed by qualified persons. The device contains electrical components that can only be repaired by a qualified electrician.
Problem Cause Action
The pump
will not
run
The pump
runs, but
delivers
no liquid
The pump
gives insufficient
water
Noisy
pump
Pump
running
continuously
Pump is
always
off
No power supply Check cables, plugs, sockets and fuses
The motor is overheated Check if the water temperature is too high or if
the pump is clogged. Eliminate the cause.
The residual current
device has tripped
The motor is faulty Contact an authorised service representative
Suction opening is clogged Clear the suction opening
The pump sucks air Tilt the pump when it is submersed into the liq-
The pump is clogged Clean the pump
Lifting head too high Do not exceed the max. permitted head
Pressure pipe diameter too
small
Pressure pipe is clogged Clear the pressure pipe
Suction opening is clogged Clear the suction opening
The pressure pipe is bent Straighten out the pressure pipe
Pressure pipe leakage Seal the pressure pipe and all connections
The pump sucks air Make sure the water level is adequate
Float body blocked Clean the float body
Switch set incorrectly Adjust the switch correctly
Float body blocked Clean the float body
Water level too low
Reset the RCD. Contact a qualified electrician if
the RCD trips regularly.
uid. Switch the pump on and off several times
to remove the air.
Use a larger pressure pipe
Tilt the pump when it is submersed into the
liquid
10
Page 11
USAGE LIMITATIONS
• Type of liquid: Pure water and rain water
• Max. liquid temperature: +35°C
• Passage of suspended solids: max Ø 5/35 mm
TECHNICAL DATA
Art. no: 88 792 62 88 792 63
Model SPA400 SGW750
Hose connector: 40 mm 40 mm
Length, supply cable 10 m 10 m
Max. flow 125 l/min 210 l/min
Max. head 7 m 7 m
Max. depth below water surface 5 m 7 m
Max. particle size 5 mm 35 mm
Overheating protection Yes Yes
Rated voltage/frequency 230V/50Hz 230V/50Hz
Rated current 1.25A 2.25A
Number of revolutions 2800 rpm 2800 rpm
Power 400W 750W
Weight 3.6 kg 5.2 kg
Protection class IP68 IP68
Insulation class B B
Float switch Yes Yes
PERFORMANCE CURVE
Total head H(m)
88 792 62 88 792 63
Flow rate l/min
11
Page 12
MJ-JZ-180810
Phone: +46 19 58 77 00 Fax: +46 19 57 11 77 [email protected] www.malmbergs.com
Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEDEN
Loading...
