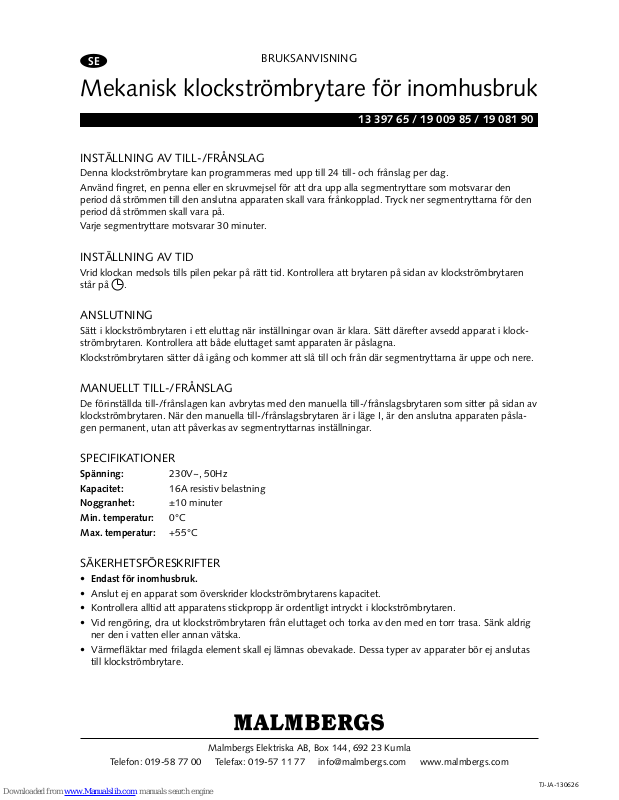

Page 1
TJ-JA-130626
Mekanisk klockströmbrytare för inomhusbruk
13 397 65 / 19 009 85 / 19 081 90
BRUKSANVISNING
Malmbergs Elektriska AB, Box 144, 692 23 Kumla
Telefon: 019-58 77 00 Telefax: 019-57 11 77 [email protected] www.malmbergs.com
SE
INSTÄLLNING AV TILL-/FRÅNSLAG
Denna klockströmbrytare kan programmeras med upp till 24 till- och frånslag per dag.
Använd fingret, en penna eller en skruvmejsel för att dra upp alla segmentryttare som motsvarar den
period då strömmen till den anslutna apparaten skall vara frånkopplad. Tryck ner segmentryttarna för den
period då strömmen skall vara på.
Varje segmentryttare motsvarar 30 minuter.
INSTÄLLNING AV TID
Vrid klockan medsols tills pilen pekar på rätt tid. Kontrollera att brytaren på sidan av klockströmbrytaren
står på
.
ANSLUTNING
Sätt i klockströmbrytaren i ett eluttag när inställningar ovan är klara. Sätt därefter avsedd apparat i klockströmbrytaren. Kontrollera att både eluttaget samt apparaten är påslagna.
Klockströmbrytaren sätter då igång och kommer att slå till och från där segmentryttarna är uppe och nere.
MANUELLT TILL-/FRÅNSLAG
De förinställda till-/frånslagen kan avbrytas med den manuella till-/frånslagsbrytaren som sitter på sidan av
klockströmbrytaren. När den manuella till-/frånslagsbrytaren är i läge I, är den anslutna apparaten påslagen permanent, utan att påverkas av segmentryttarnas inställningar.
SPECIFIKATIONER
Spänning: 230V~, 50Hz
Kapacitet: 16A resistiv belastning
Noggranhet: ±10 minuter
Min. temperatur: 0°C
Max. temperatur: +55°C
SÄKERHETSFÖRESKRIFTER
• Endast för inomhusbruk.
• Anslut ej en apparat som överskrider klockströmbrytarens kapacitet.
• Kontrollera alltid att apparatens stickpropp är ordentligt intryckt i klockströmbrytaren.
• Vid rengöring, dra ut klockströmbrytaren från eluttaget och torka av den med en torr trasa. Sänk aldrig
ner den i vatten eller annan vätska.
• Värmefläktar med frilagda element skall ej lämnas obevakade. Dessa typer av apparater bör ej anslutas
till klockströmbrytare.
Page 2
TJ-JA-130626
Mekaaninen kellokytkin sisäkäyttöön
KÄYTTÖOHJE
Malmberg Elektro Oy, Porraskuja 3, 01740 VANTAA
Puh: 09-855 34 30 Fax: 09-855 34 340 malmbergs@malmberg-elektro.fi www.malmbergs.com
FI
PÄÄLLE-/POISKYTKENTÖJEN SÄÄTÄMINEN
Tähän kellokytkimeen voidaan säätää jopa 24 päälle-/poiskytkentää vuorokaudessa.
Käytä sormea, kynää tai ruuvitalttaa vetääksesi ylös ratsastajat, jotka vastaavat aikoja joina haluat liittämiesi
laitteiden olevan poiskytkettyinä. Paina alas ratsastajat niiksi ajoiksi joina sähkön tulee olla kytkettynä.
Jokainen ratsastaja vastaa 30 minuuttia.
AJAN ASETTAMINEN
Käännä kellotaulua myötäpäivään kunnes nuoli osoittaa oikeaa aikaa. Tarkista että kellokytkimen sivulla
oleva kytkin on kohdassa .
LIITTÄMINEN
Laita kellokytkin sähköpistorasiaan tehtyäsi edellä mainitut säädöt. Liitä sitten haluamasi laite
kellokytkimeen. Varmista että pistorasia ja kellokytkin ovat päälle kytketyt.
Kellokytkin kytkee sitten laitteet päälle ja pois ratsastajien asetusten mukaisesti.
KÄSITOIMINEN PÄÄLLE-/POISKYTKENTÄ
Ennalta asetetut ajat voidaan keskeyttää käsikäyttöisellä päälle-/poiskytkimellä joka on kellokytkimen
sivulla. Kun tämä kytkin on I-tilassa, ovat liitetyt laitteet pysyvästi päällä, riippumatta segmenttiratsastajien
asetuksista.
TEKNISET TIEDOT
Jännite: 230V~, 50Hz
Kytkentäkyky: 16A resistiivistä kuormitusta
Tarkkuus: ±10 minuuttia
Min. käyttölämpötila: 0°C
Max.käyttölämpötila: 55°C
TURVASÄÄDÖKSET
• Ainoastaan sisäkäyttöön.
• Älä liitä kellokytkimeen laitetta joka ylittää sen kytkentäkyvyn.
• Varmista aina että laitteen pistotulppa on kunnolla kiinnitetty kellokytkimeen.
• Kun puhdistat kelloa, irrota se pistorasiasta ja pyyhi kuivalla rievulla. Älä koskaan upota kelloa veteen
tahi muuhun nesteeseen.
• Lämpötuulettimia ei saa käyttää ilman valvontaa. Niiden kaltaisia laitteita ei tule liittää kellokytkimeen.
13 397 65 / 19 009 85 / 19 081 90
Page 3
TJ-JA-130626
Plug-In Mechanical Indoor Timer
INSTRUCTION MANUAL
Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEDEN
Phone: +46 (0)19 58 77 00 Fax: +46 (0)19 57 11 77 [email protected] www.malmbergs.com
EN
SETTING THE ON/OFF PERIODS
This timer can set up to 24 On/Off commands a day.
Using your finger, a pen or screwdriver pull up all the segments that correspond to the desired “Off”
period. For the desired “On” period, make sure the segments are pushed down.
Each segment represents 30 minutes.
SETTING THE TIME
Turn the dial clockwise until the triangular pointer is pointing at the actual time. Ensure that the switch on
the side of the unit is set to the position.
CONNECTION
Once the desired On/Off periods and actual time are set, plug the Timer into the wall socket, and then the
appliance’s plug into the Timer. Ensure the wall socket and the appliance are on.
The Timer will start to operate and switch on and off the appliance according to the pre-set On/Off
commands.
MANUAL ON/OFF
The pre-set On/Off commands can be interrupted by using the manual override switch located on the side
of the unit. When switched to the position I, the connected appliance is switched on permanently.
SPECIFICATIONS
Power Supply: 230V~, 50Hz
Capacity: 16A resistive load
Accuracy: ±10 Min
Min. temperature: 0°C
Max. temperature: 55°C
PRECAUTIONS
• For indoor use only.
• Do not use with any appliance, which exceeds the capacity of the Timer.
• Always ensure that the plug of any appliance is fully inserted into the Timer.
• If you need to clean the Timer, remove from the mains and wipe with a dry cloth. Do not immerse in
water or any liquid.
• Fan heaters and heaters with exposed elements should not be left unattended, and it is recommended
that this type of appliances are not to be connected to timers.
13 397 65 / 19 009 85 / 19 081 90
