1MALLORY IGNITION www.mrgasket.com

PROMASTER®IGNITION COIL

PART NOS. 28720, 29440, 29625 and 29450

INSTALLATION INSTRUCTIONS

FORM 1064 (REV. D) 09/04

GENERAL INFORMATION

Check the ignition coil application to be sure it is being
used in the proper application for optimum performance.

Spark Plug Wires and Coil Wire

To prevent false triggering and possibility of premature
ignition failures, use suppression type spark plug wire.

We recommend spiral core ignition wire, such as Mallory
PRO SIDEWINDER

®

8MM Suppression Ignition Wire or

carbon core ignition wire, such as Mallory PRO WIRE

®

8MM

Suppression Ignition Wire or Mallory SPRINT WIRE

®

8MM

Suppression Ignition Wire.

If your coil wire will not reach between the distributor cap
and the ignition coil, we suggest using one of the Mallory
Spark Plug Wire Replacement Kits. The Mallory Spark Plug
Wire Replacement Kit is a 4 ft. length of 8mm Silicone
Jacketed Suppression Wire assembled with a straight spark
plug boot and terminal on one end, and a 90° spark plug
boot and terminal on one end. Supplied with male (HEI), and
female socket type distributor boots and terminals that make
these kits ideal for remote mounting an ignition coil.

Mallory Spark Plug Wire Replacement Kits

• Part No. 919, PRO SIDEWINDER®8MM Suppression
Ignition Wire (red)

• Part No. 722, PRO WIRE

®

8MM Suppression Ignition

Wire (black)

• Part No. 706, SPRINT WIRE

®

8MM Suppression Ignition

Wire (yellow)

Spark Plug Gaps

For street applications, use your engine manufacturer’s
specifications. For racing applications, start with your
engine manufacturer’s specifications, then experiment
with and closely monitor various gaps to achieve
maximum performance.

MOUNTING PROCEDURE

Ignition coils should be mounted on a flat surface as close
as possible to the distributor and away from extreme heat
from engine components. DO NOT mount ignition coils

to the engine.

Step 1

PROMASTER®Ignition Coils may be mounted at any angle.
Find a suitable flat surface to mount the ignition coil.

Step 2

Center punch the mounting pattern using the ignition coil
bracket as a template to mark locations for drilling holes.
Drill holes using a 9/64" drill bit.

Step 3

Mount the ignition coil bracket using three #10 x 3/4"
screws.

Step 4

Slide the ignition coil into the ignition coil bracket.
Mount the ignition coil in the ignition coil bracket with the
#10 x 1" screw.

COIL WIRE INSTALLATION

Step 1

Strip 5/8" of insulation from the coil wire. Fold the core over
the outside of the coil wire.

Step 2

Put the coil wire terminal on the end of the coil wire and
crimp the connection.

Step 3

Slide the coil wire into the coil wire boot. Install the coil wire
on the high voltage terminal. See Figure 1.

WIRING PROCEDURE

See pages 2 and 3 for wiring diagrams and information.

NOTE: If you are using an aftermarket ignition control,
such as a Mallory HYFIRE

®

Ignition Control or similar,
follow the wiring instructions included with your ignition
control box.

1 Ignition Coil
1 Ignition Coil Bracket Part No. 29227
1 Ignition Ballast Resistor Part No. 700

(Coil Part Nos. 28720 and 29440 only)

1 Screw, #10 x 1"

1 Coil Wire Boot
1 Coil Wire Terminal
2 Ring Terminals
3 Screws, #10 x 3/4"

PARTS INCLUDED:

2 www.mrgasket.com MALLORY IGNITION

ALL OTHER WIRES ORIGINALLY

CONNECTED TO THE COIL (+) TERMINAL

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

TO DISTRIBUTOR POINTS

TO THE DISTRIBUTOR CAP

NOTE: Do not use a resistor

when using Mallory

PROMASTER® Coil P/N 29450

FACTORY IGNITION BALLAST RESISTOR,

LOOM RESISTANCE WIRE OR

MALLORY BALLAST RESISTOR PART NO. 700

12V/IGNITION SWITCH

+

–

M
A
L

L
ORY

PROMA

S
TER

C
O
I

L
P

AR

T
N

O
.

X
X
X
XX

®

DISTRIBUTOR WIRE HARNESS

PART NO. 29349

IGNITION
MODULE

FEMALE

CONNECTOR

TO ENGINE

GROUND

BROWN

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

FACTORY IGNITION BALLAST RESISTOR,

LOOM RESISTANCE WIRE OR

MALLORY BALLAST RESISTOR PART NO. 700

GREEN

NOTE: Do not use a
resistor when using

Mallory PROMASTER

®

Coil P/N 29450

ALL OTHER WIRES ORIGINALLY

CONNECTED TO THE COIL (+) TERMINAL

12V/IGNITION SWITCH

RED

+

–

MAL

LOR

Y

P
R
OM

A
S
T
ER

COIL PART

NO.

XXXX

X

®

FACTORY COIL CONNECTOR

(ORIGINALLY CONNECTED

TO THE COIL)

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

②

①

FORD, RED/LT. GRN DK. GRN/YEL., OR
LINCOLN LT. GRN/RED
AND
MERCURY

AMC AND YELLOW DK. GREEN
JEEP

②

①

FACTORY WIRES

(ORIGINALLY CONNECTED TO THE COIL)

+

–

MAL

LORY

PROMASTER

COI

L P

ART NO.

X
XXXX

BROWN

BLK/YEL

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

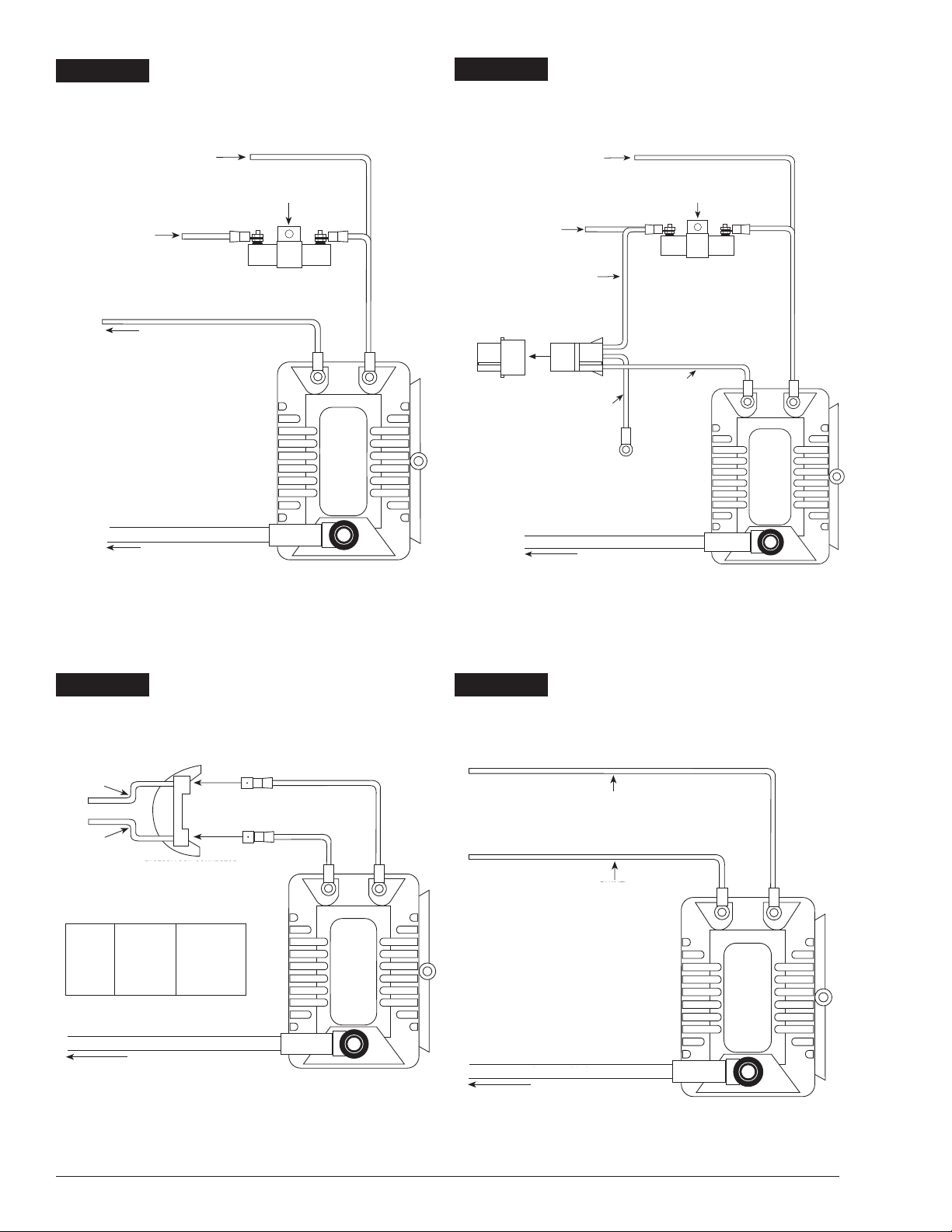

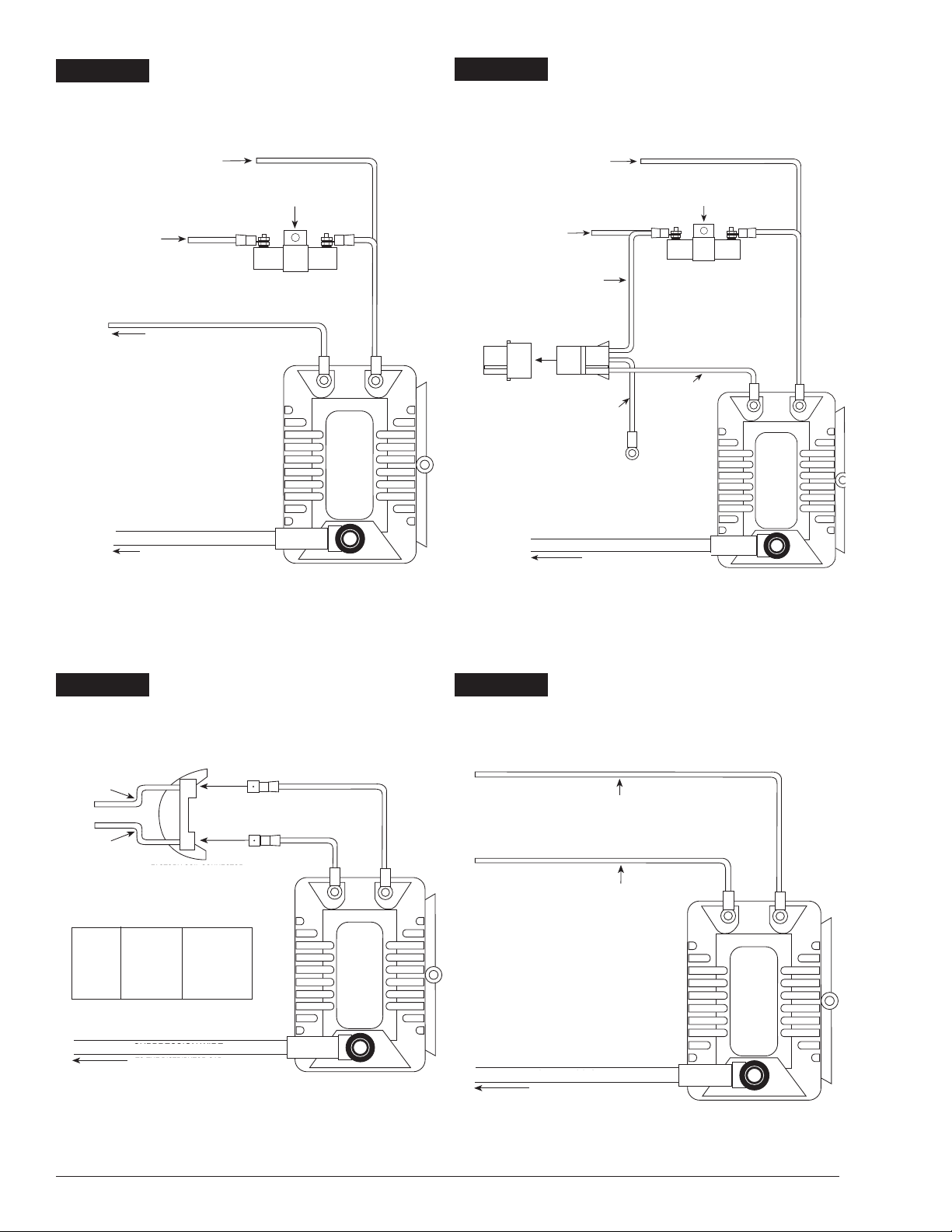

FIGURE 1

BREAKER POINT IGNITION

SINGLE OR DUAL POINTS

FIGURE 2

MALLORY ELECTRONIC IGNITION

UNILITE®ELECTRONIC IGNITION
MAGNETIC BREAKERLESS IGNITION
ELECTRONIC ADVANCE IGNITION

FIGURE 3

MOTORCRAFT/DURASPARK
IGNITION

FORD, LINCOLN, MERCURY, AMC AND JEEP

FIGURE 4

CHRYSLER ELECTRONIC IGNITION

SUPPRESSION WIRE

3MALLORY IGNITION www.mrgasket.com

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

MALLORY ADAPTER PART NO. 29068 WITH

GREEN AND RED WIRES.

TO BOTH OF THE

FACTORY HARNESS

PLUGS

(ORIGINALLY
CONNECTED

TO THE COIL)

RED WIRE

GREEN WIRE

MALLORY
ADAPTER
PART NO.

29068 WITH

BLACK

AND

YELLOW
WIRES ARE
NOT USED-

DISCARD.

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

MALLORY ADAPTER PART NO. 29062 WITH

GREEN AND RED WIRES.

TO THE FACTORY

HARNESS PLUG

(ORIGINALLY
CONNECTED

TO THE COIL)

RED WIRE

GREEN WIRE

MALLORY
ADAPTER
PART NO.

29062 WITH

BLACK

AND

YELLOW
WIRES ARE
NOT USED-

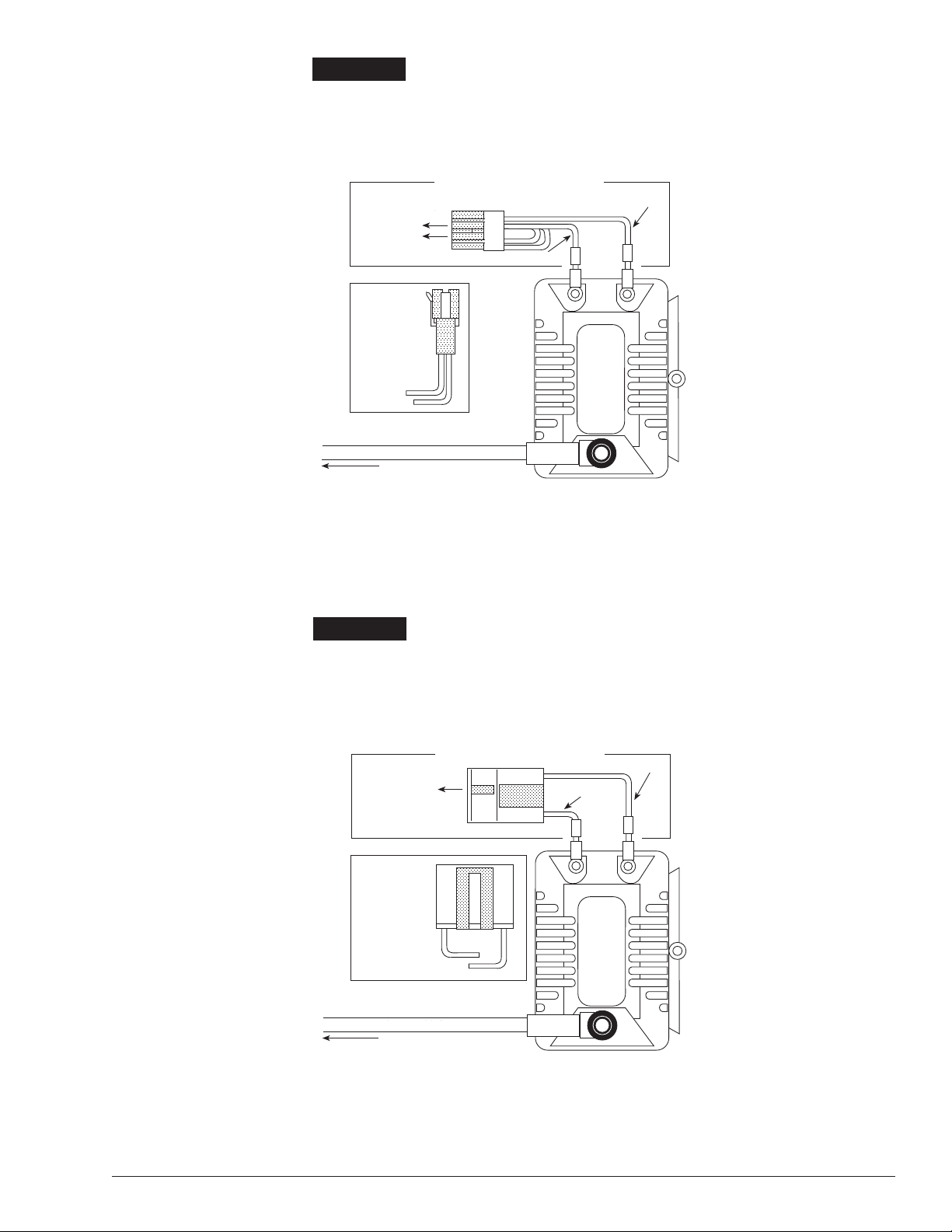

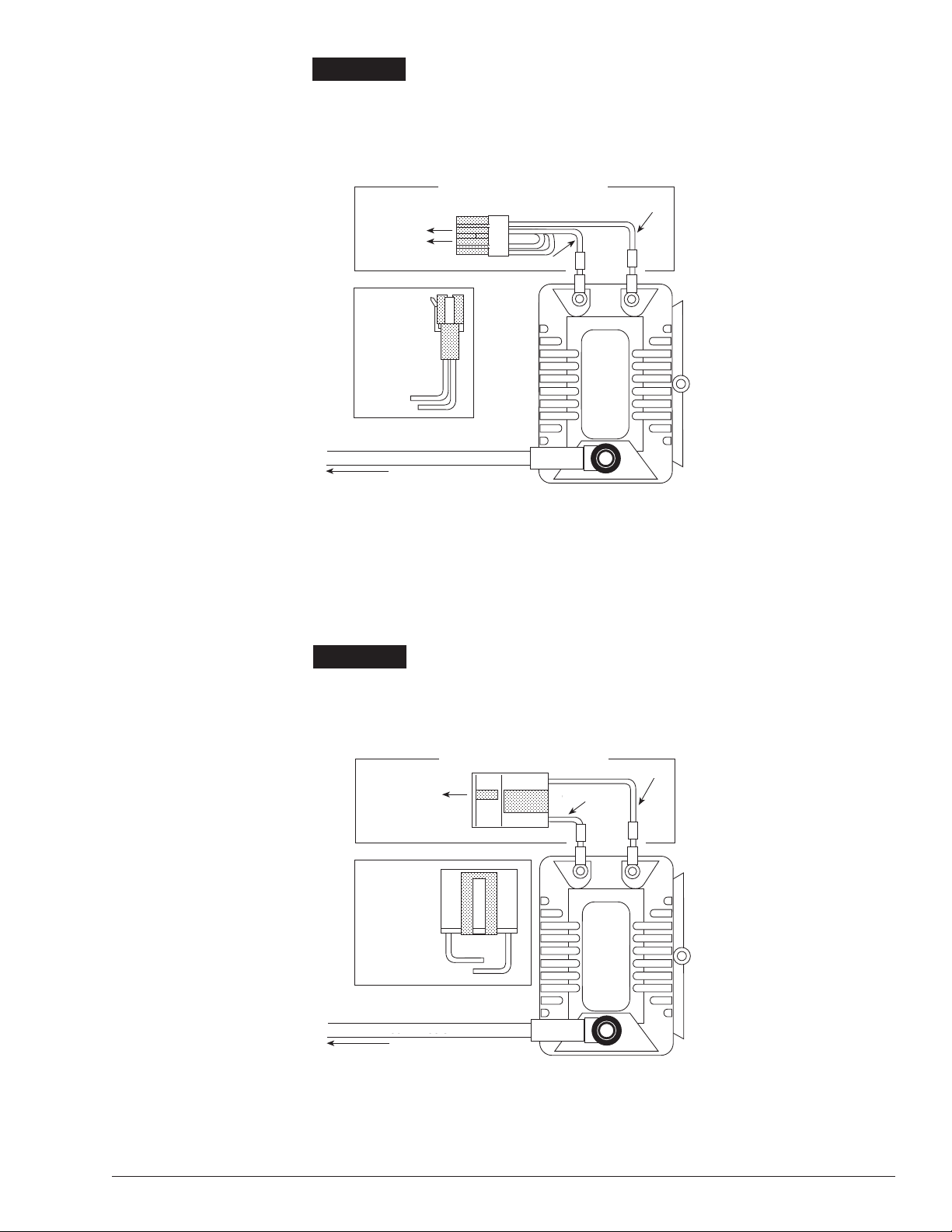

FIGURE 5

DELCO HEI – EXTERNAL COIL

USE MALLORY ADAPTER P/N 29068 TO
INTERCHANGE A PROMASTER

®

COIL
WITHOUT CUTTING WIRES
(SHOWN BELOW)

FIGURE 6

FORD TFI SYSTEMS

USE MALLORY ADAPTER P/N 29062 TO
INTERCHANGE A PROMASTER

®

COIL
WITHOUT CUTTING WIRES
(SHOWN BELOW)

MALLORY
ADAPTER
PART NO.

29052 WITH

BLACK

AND

YELLOW
WIRES ARE
NOT USED­DISREGARD

4 www.mrgasket.com

MALLORY IS A DIVISION OF THE MR. GASKET PERFORMANCE GROUP
10601 MEMPHIS AVE. #12, CLEVELAND, OH 44144

216.688.8300 FAX [phone]

FORM 1064

(REV. D) 09/04

Made in U.S.A.

Printed in U.S.A.

TACHOMETER/RPM
SENSING LEAD–CONNECT

THE TACH LEAD TO THE
COIL (–) TERMINAL.

12V/IGNITION SWITCH

(ORIGINALLY CONNECTED TO THE

COIL/DISTRIBUTOR CAP)

DISTRIBUTOR PLUG
(ORIGINALLY CONNECTED TO
THE COIL/DISTRIBUTOR CAP)

CENTER WIRE

(BLACK)

NOT USED

GREEN

RED

BLACK

BROWN

MALLORY 8MM SUPPRESSION WIRE

DELCO HEI DISTRIBUTOR

WITH MALLORY HEI REMOTE COIL

ADAPTER INSTALLED

MALLORY ADAPTER/HARNESS PART NO. 29042 WITH

GREEN AND RED WIRES

MALLORY 8MM SUPPRESSION

PINK OR
RED

MALLORY 8MM SUPPRESSION WIRE

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

MALLORY
ADAPTER
PART NO.

29062 WITH

BLACK,

YELLOW AND

BROWN
WIRES ARE
NOT USED-

DISCARD

BAT PLUG

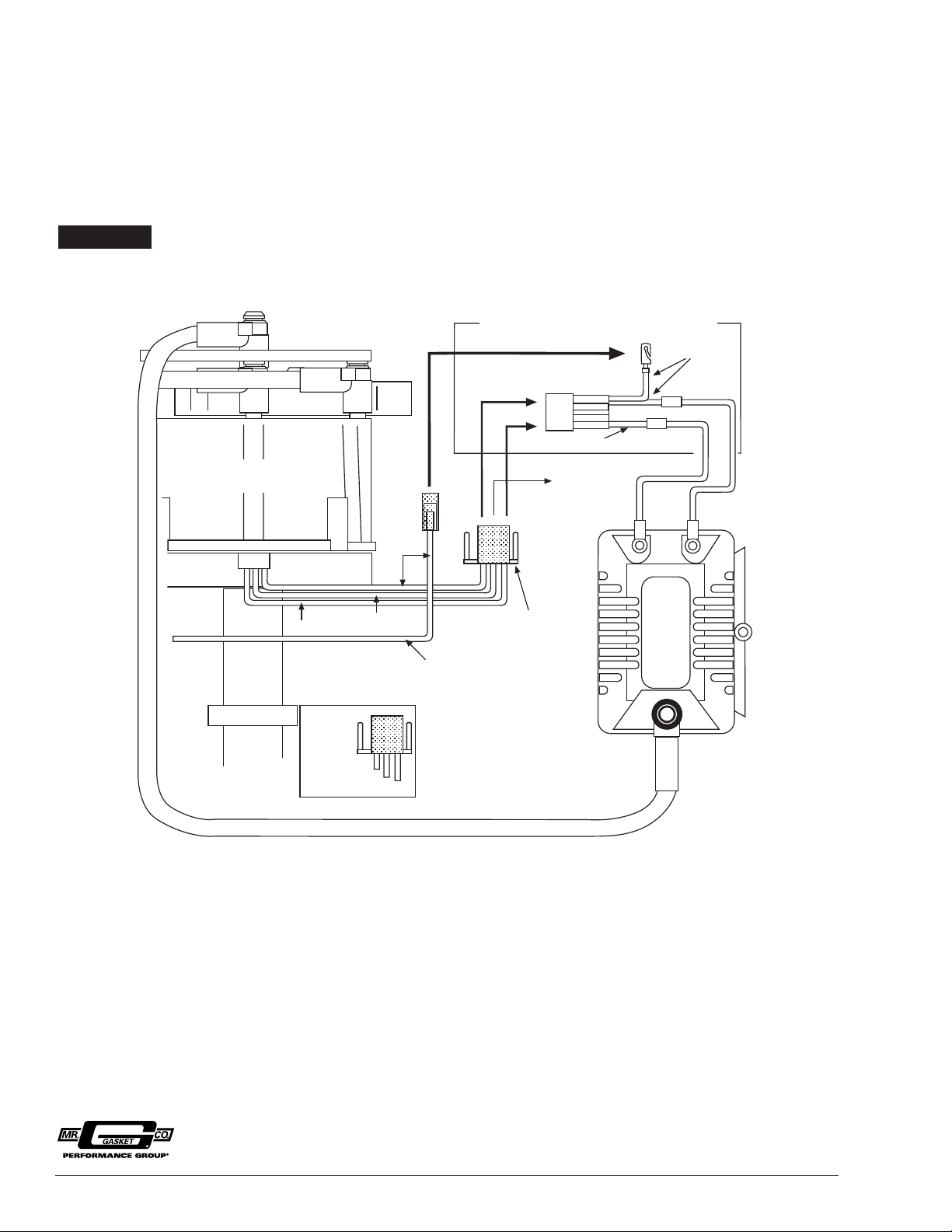

FIGURE 7

DELCO HEI – INTERNAL COIL

USE MALLORY HEI REMOTE COIL ADAPTER AND MALLORY ADAPTER P/N 29042 TO
INTERCHANGE A PROMASTER

®

COIL WITHOUT CUTTING WIRES (SHOWN BELOW)

5MALLORY IGNITION www.mrgasket.com

BOBINA DE ARRANQUE PROMASTER

®

NÚMEROS DE PIEZAS 28720, 29440, 29625 y 29450

INSTRUCCIONES DE INSTALACIÓN

FORM 1064 (REV. D) 09/04

INFORMACIÓN GENERAL

Revise la aplicación de la bobina de arranque para
asegurarse de que se utiliza en una aplicación apropiada
para obtener el rendimiento óptimo.

Cables de bujías y bobina

Para evitar el disparado falso y la posibilidad de fallas por
arranque prematuro, utilice cables para bujía de tipo
supresión.

Se recomienda el uso de cables para arranque con núcleo
en espiral, tal como el cable de arranque de supresión
Mallory PRO SIDEWINDER

®

8MM o el cable de arranque
con núcleo de carbón, tal como el cable de arranque de
supresión Mallory PRO WIRE

®

8MM o el cable de arranque

de supresión Mallory SPRINT WIRE

®

8MM.

Si el cable de la bobina de arranque no alcanza entre la tapa
del distribuidor y la tapa de la bobina, se sugiere el uso de
un juego Mallory de reemplazo de cable de bujía. El juego
Mallory de reemplazo de cable de bujía cuenta con un cable
de supresión recubierto de silicona de 8 mm con un largo
de 1,2 metros (4 pies) (), ensamblado con un capuchón
corriente para bujía y un terminal en un extremo y un
capuchón para bujía de 90° y un terminal en el otro. Se
suministra con capuchones macho (HEI) y hembra para
distribuidor y terminales que hacen que estos juegos sean
ideales para el montaje remoto de la bobina de arranque.

Juegos Mallory de reemplazo de cable de bujía

• No. de pieza 919, cable para arranque de supresión

de 8 mm PRO SIDEWINDER

®

(rojo)

• No. de pieza 722, cable para arranque de supresión

de 8 mm PRO WIRE

®

(negro)

• No. de pieza 706, cable para arranque de supresión

de 8 mm SPRINT WIRE

®

(amarillo)

Calibraciones de las bujías

Para aplicaciones en la calle, utilice las especificaciones
del fabricante del motor. Para aplicaciones en carreras,
comience con las especificaciones del fabricante del motor,
luego experimente y observe el efecto de las diferentes
calibraciones para lograr el rendimiento máximo.

PROCEDIMIENTO DE MONTAJE

Las bobinas de arranque se deben montar en una superficie
plana, lo más cerca posible al distribuidor y lejos de las
fuentes de calor extremo de los componentes del motor.

NO monte la bobina en el motor.

Paso 1

Las bobinas PROMASTER®se pueden montar en cualquier
ángulo. Busque una superficie plana apropiada para montar
la bobina.

Paso 2

Marque la ubicación de los agujeros a taladrar para el
montaje utilizando el soporte de la bobina de arranque como
plantilla de los mismos. Taladre los agujeros con una broca
de 9/64 pulg. (3,6 mm).

Paso 3

Instale el soporte de la bobina con los tres tornillos
No. 10 x 3/4 pulg. (19 mm).

Paso 4

Deslice la bobina de arranque en el soporte de la bobina.
Sujete la bobina de arranque en el soporte de la bobina de
arranque con el tornillo No. 10 x 1 pulg. (19 mm).

INSTALACIÓN DEL CABLE DE LA BOBINA

Paso 1

Quite 16 mm (5/8 pulg. ) del forro del cable de la bobina.
Doble el núcleo sobre la parte exterior del cable de la bobi­na.

Paso 2

Coloque el terminal del cable de la bobina en el extremo del
cable y engaste la conexión.

Paso 3

Deslice el cable de la bobina en el capuchón del cable.
Instale el cable de la bobina en el terminal de alto voltaje.
Consulte la figura 1.

PROCEDIMIENTO DE CABLEADO

Vea las páginas 2 y 3 para ver el diagrama de cableado y
obtener información.

NOTA: Si utiliza un control de arranque de repuesto, tal
como el control de arranque Mallory HYFIRE

®

o similar,
siga las instrucciones de cableado incluidas en la caja
de control del arranque.

1 Bobina de arranque
1 Soporte de la bobina de arranque, número de pieza 29227
1 Resistor de balasto de arranque, número de pieza 700

(Números de piezas de la bobina 28720 y 29440
solamente)

1 Tornillo, No. 10 x 1 pulg. (25,4 mm)
1 Capuchón del cable de la bobina
1 Terminal del cable de la bobina
2 Terminales de anillo
3 Tornillos, No 10 x 3/4 de pulg. (19 mm)

LISTA DE PIEZAS:

6 www.mrgasket.com MALLORY IGNITION

ALL OTHER WIRES ORIGINALLY

CONNECTED TO THE COIL (+) TERMINAL

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

TO DISTRIBUTOR POINTS

TO THE DISTRIBUTOR CAP

NOTE: Do not use a resistor

when using Mallory

PROMASTER® Coil P/N 29450

FACTORY IGNITION BALLAST RESISTOR,

LOOM RESISTANCE WIRE OR

MALLORY BALLAST RESISTOR PART NO. 700

12V/IGNITION SWITCH

+

–

M
A
L

L
ORY

PROMA

S
TER

C
O
I

L
P

AR

T
N

O
.

X
X
X
XX

®

DISTRIBUTOR WIRE HARNESS

PART NO. 29349

IGNITION
MODULE

FEMALE

CONNECTOR

TO ENGINE

GROUND

BROWN

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

FACTORY IGNITION BALLAST RESISTOR,

LOOM RESISTANCE WIRE OR

MALLORY BALLAST RESISTOR PART NO. 700

GREEN

NOTE: Do not use a
resistor when using

Mallory PROMASTER

®

Coil P/N 29450

ALL OTHER WIRES ORIGINALLY

CONNECTED TO THE COIL (+) TERMINAL

12V/IGNITION SWITCH

RED

+

–

MAL

LOR

Y

P
R
OM

A
S
T
ER

COIL PART

NO.

XXXX

X

®

FACTORY COIL CONNECTOR

(ORIGINALLY CONNECTED

TO THE COIL)

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

②

①

FORD, RED/LT. GRN DK. GRN/YEL., OR
LINCOLN LT. GRN/RED
AND
MERCURY

AMC AND YELLOW DK. GREEN
JEEP

②

①

FACTORY WIRES

(ORIGINALLY CONNECTED TO THE COIL)

+

–

MAL

LORY

PROMASTER

COI

L P

ART NO.

X
XXXX

BROWN

BLK/YEL

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

FIGURA 1

ARRANQUE DE PLATINOS

UNO O DOS PLATINOS

FIGURA 2

ARRANQUE ELECTRÓNICO MALLORY

ARRANQUE ELECTRÓNICO UNILITE

®

ARRANQUE MAGNÉTICO SIN PLATINOS
ARRANQUE ELECTRÓNICO DE AVANCE

FIGURA 3

ARRANQUE MOTORCRAFT/DU
RASPARK

FORD, LINCOLN, MERCURY, AMC Y JEEP

FIGURA 4

ARRANQUE ELECTRÓNICO
CHRYSLER

TODOS LOS OTROS CABLES ORIGINALMENTE
CONECTADOS AL TERMINAL (+) DE LA BOBINA

RESISTENCIA DE BALASTO DEL ENCENDIDO DE

FÁBRICA, CABLE DE RESISTENCIA FIBROSO FLEXIBLE, O

RESISTENCIA DE BALASTO MALLORY, NO DE PIEZA 700

NOTA: No utilice un resistencia

con la bobina Mallory

PROMASTER®, número de pieza 29450

BOBINA MALLORY

PROMASTER

®

, NO

DE PIEZA XXXXX

INTERRUPTOR DEL
ARRANQUE DE 12V

A LOS PLATINOS

TODOS LOS OTROS CABLES ORIGINALMENTE
CONECTADOS AL TERMINAL (+) DE LA BOBINA

RESISTENCIA DE BALASTO DEL ENCENDIDO DE

FÁBRICA, CABLE DE RESISTENCIA FIBROSO FLEXIBLE, O

RESISTENCIA DE BALASTO MALLORY, NO DE PIEZA 700

NOTA: No utilice una resistencia

con la bobina

Mallory PROMASTER®,

número de pieza 29450.

BOBINA MALLORY

PROMASTER

®

, NO

DE PIEZA XXXXX

INTERRUPTOR DEL
ARRANQUE DE 12V

ROJO

ARNÉS DEL CABLE DEL DISTRIBUIDOR,

NO DE PIEZA 29349

A TIERRA

DEL MOTOR

CONECTOR

HEMBRA DEL

ENCENDIDO

MARRÓN

VERDE

A LA TAPA DEL DISTRIBUIDOR

FORD, ROJO/ OSCURO VERDE/
LINCOLN VERDE CLARO AMARILLO,
Y O VERDE
MERCURY CLARO/ROJO

AMC Y AMARILLO VERDE OSCURO
JEEP

V

12

A LA TAPA DEL DISTRIBUIDOR

CABLE DE SUPRESIÓN

CONECTOR DE FÁBRICA DE LA

BOBINA (CONECTADO

ORIGINALMENTE A LA BOBINA)

BOBINA MALLORY

PROMASTER

®

, NO

DE PIEZA XXXXX

MARRÓN

CABLES DE FÁBRICA

(ORIGINALMENTE CONECTADOS A LA BOBINA)

NEGRO/AMARILLO

BOBINA MALLORY

PROMASTER

®

, NO

DE PIEZA XXXXX

CABLE DE SUPRESIÓN

A LA TAPA DEL DISTRIBUIDOR

CABLE DE SUPRESIÓN

A LA TAPA DEL DISTRIBUIDOR

CABLE DE SUPRESIÓN

7MALLORY IGNITION www.mrgasket.com

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

MALLORY ADAPTER PART NO. 29068 WITH

GREEN AND RED WIRES.

TO BOTH OF THE

FACTORY HARNESS

PLUGS

(ORIGINALLY
CONNECTED
TO THE COIL)

RED WIRE

GREEN WIRE

MALLORY
ADAPTER
PART NO.

29068 WITH

BLACK

AND

YELLOW

WIRES ARE
NOT USED-

DISCARD.

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

MALLORY ADAPTER PART NO. 29062 WITH

GREEN AND RED WIRES.

TO THE FACTORY

HARNESS PLUG

(ORIGINALLY
CONNECTED
TO THE COIL)

RED WIRE

GREEN WIRE

MALLORY
ADAPTER
PART NO.

29062 WITH

BLACK

AND

YELLOW

WIRES ARE
NOT USED-

FIGURA 5

DELCO HEI (IGNICIÓN DE ALTA
ENERGÍA) – BOBINA EXTERNA

UTILICE EL ADAPTADOR MALLORY N/P
29068 PARA CAMBIAR UNA BOBINA
PROMASTER®SIN CORTAR LOS CABLES
(SE MUESTRA ABAJO)

FIGURA 6

SISTEMAS FORD TFI

UTILICE EL ADAPTADOR MALLORY N/P
29062 PARA CAMBIAR UNA BOBINA
PROMASTER

®

SIN CORTAR LOS CABLES

(SE MUESTRA ABAJO)

BOBINA MALLORY

PROMASTER

®

, NO

DE PIEZA XXXXX

BOBINA MALLORY

PROMASTER

®

, NO

DE PIEZA XXXXX

ADAPTADOR MALLORY, NO DE PIEZA 29068,

CON CABLES VERDE Y ROJO

A LOS DOS

CONECTORES DEL

ARNÉS DE FÁBRICA

(ORIGINALMENTE

CONECTADOS

A LA BOBINA)

CABLE VERDE

CABLE ROJO

NO SE USA EL

ADAPTADOR

MALLORY, NO

DE PIEZA

29068, CON

CABLES

NEGRO Y

AMARILLO -

DESÉCHELO

ADAPTADOR MALLORY, NO DE PIEZA 29062,

CON CABLES VERDE Y ROJO

A LOS CONECTORES

DEL ARNÉS DE FÁBRICA

(ORIGINALMENTE

CONECTADOS

A LA BOBINA)

CABLE VERDE

CABLE ROJO

NO SE USA EL

ADAPTADOR

MALLORY, NO

DE PIEZA

29062, CON

CABLES

NEGRO Y

AMARILLO -

DESÉCHELO.

A LA TAPA DEL DISTRIBUIDOR

CABLE DE SUPRESIÓN

A LA TAPA DEL DISTRIBUIDOR

CABLE DE SUPRESIÓN

8 www.mrgasket.com

MALLORY ES UNA DIVISIÓN DE MR. GASKET PERFORMANCE GROUP
10601 Memphis Ave. #12, Cleveland, OH 44144, EE.UU.
Telefono: 216.688.8300 Fax: [phone]

FORMULARIO 1064

(REV. D) 09/04

Hecho en EE.UU.

Impreso en EE.UU.

TACHOMETER/RPM
SENSING LEAD–CONNECT

THE TACH LEAD TO THE
COIL (–) TERMINAL.

12V/IGNITION SWITCH

(ORIGINALLY CONNECTED TO THE

COIL/DISTRIBUTOR CAP)

DISTRIBUTOR PLUG
(ORIGINALLY CONNECTED TO
THE COIL/DISTRIBUTOR CAP)

CENTER WIRE

(BLACK)

NOT USED

GREEN

RED

BLACK

BROWN

MALLORY 8MM SUPPRESSION WIRE

DELCO HEI DISTRIBUTOR

WITH MALLORY HEI REMOTE COIL

ADAPTER INSTALLED

MALLORY ADAPTER/HARNESS PART NO. 29042 WITH

GREEN AND RED WIRES

MALLORY 8MM SUPPRESSION

PINK OR
RED

MALLORY 8MM SUPPRESSION WIRE

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

MALLORY
ADAPTER
PART NO.

29062 WITH

BLACK,

YELLOW AND

BROWN
WIRES ARE
NOT USED-

DISCARD

BAT PLUG

FIGURA 7

DELCO HEI – BOBINA INTERNA

UTILICE EL ADAPTADOR PARA BOBINA REMOTA MALLORY HEI Y EL ADAPTADOR
MALLORY N/P 29042 PARA CAMBIAR UNA BOBINA PROMASTER

®

SIN CORTAR LOS

CABLES (SE MUESTRA ABAJO)

ROJO

ENCHUFE

DE LA

BATERÍA

NEGRO

MARRÓN

VERDE

ADAPTADOR MALLORY/ARNÉS, NO DE PIEZA 29042, CON

CABLES VERDE Y ROJO

TAPÓN DEL DISTRIBUIDOR

(ORIGINALMENTE CONECTADO A LA

BOBINA/TAPA DEL DISTRIBUIDOR)

NO SE USA EL

CABLE CENTRAL

(NEGRO)

CABLE SENSOR DEL
TACÓMETRO/RPM; CONECTAR
EL CABLE DEL TACÓMETRO AL
TERMINAL (–) DE LA BOBINA.

BOBINA MALLORY

PROMASTER

®

, NO

DE PIEZA XXXXX

NO SE USA EL

ADAPTADOR

MALLORY, NO

DE PIEZA

29062, CON

CABLES

NEGRO,

AMARILLO Y

MARRÓN;

DESÉCHELO

DISTRIBUIDOR DELCO HEI CON

ADAPTADOR REMOTO DE BOBINA HEI

MALLORY INSTALADO

SUPRESIÓN DE 8 MM MALLORY

ROSADO
O ROJO

INTERRUPTOR DE ARRANQUE DE
12V (ORIGINALMENTE CONECTADO A
LA BOBINA/TAPA DEL DISTRIBUIDOR)

CABLE DE SUPRESIÓN DE 8 MM MALLORY

9MALLORY IGNITION www.mrgasket.com

BOBINE D’ALLUMAGE PROMASTER

®

PIÈCES N

OS

28720, 29440, 29625 et 29450

INSTRUCTIONS D’INSTALLATION

FORMULARIO 1064 (RÉV. D) 09/04

INFORMATIONS GÉNÉRALES

Pour obtenir une performance maximale, s’assurer que la
bobine d’allumage est utilisée dans l’application pour
laquelle elle a été conçue.

Câbles pour bougie et câble de bobine

To prevent false triggering and possibility of premature
Afin de prévenir un faux amorçage et des défaillances
prématurées de l’allumage, utilisez un câble antiparasite
pour les bougies.

Il est recommandé d’utiliser un câble d’allumage à noyau en
spirale comme le PRO SIDEWINDER

®

de Mallory, un câble
d’allumage antiparasite de 8 mm ou un câble d’allumage à
noyau de carbone, comme le câble d’allumage antiparasite
PRO WIRE

®

de 8 mm de Mallory ou le câble d’allumage

antiparasite SPRINT WIRE

®

de 8 mm de Mallory.

Si le câble de bobine n’est pas assez long pour se rendre du
chapeau du distributeur jusqu’à la bobine d’allumage, il est
suggéré d’utiliser un des kits de remplacement de câbles
pour bougies de Mallory. Le kit de remplacement de câbles
pour bougies de Mallory est constitué d’un câble antipara­site de 8 mm à chemise de silicone de 1,21 m (4 pi) de long
avec à une extrémité une douille de bougie droite et une
borne et à l’autre extrémité un capuchon de bougie à 90° et
une borne. Ces kits, munis de bornes et de capuchons mâle
(système d’allumage à haute énergie) et femelle de type
distributeur sont idéals pour le montage à distance d’une
bobine d’allumage.

Kits de remplacement de câbles pour bougies
de Mallory

• Pièce no919, câble d’allumage antiparasite PRO

SIDEWINDER

®

de 8 mm (rouge)

• Pièce n

o

722, câble d’allumage antiparasite PRO WIRE®de

8 mm (noir)

• Pièce n

o

706, câble d’allumage antiparasite SPRINT WIRE

®

de 8 mm (jaune)

Écartements des électrodes

Pour une utilisation sur la route, suivez les spécifications
du fabricant de votre moteur. Pour la course automobile,
commencez avec les spécifications du fabricant puis
expérimentez et surveillez de près les divers écartements
des électrodes pour obtenir la performance maximale.

PROCÉDURE DE MONTAGE

Les bobines d’allumage doivent être montées sur une
surface plane, aussi près que possible du distributeur et loin
de la chaleur extrême des composantes du moteur. NE PAS
monter les bobines d’allumage sur le moteur.

Étape 1

Les bobines d’allumage PROMASTER

®

peuvent être
montées à n’importe quel angle. Trouver une surface plane
appropriée pour monter la bobine d’allumage.

Étape 2

Faire une marque au centre du patron de montage en se
servant du support à bobine d’allumage pour identifier
l’endroit approprié où percer. Percer à l’aide d’une mèche
de 0,35 mm (9/64 po).

Étape 3

Monter le support de bobine d’allumage avec les trois vis
n

o

10 de 3/4 po.

Étape 4

Faire glisser la bobine d’allumage dans son support. Monter
la bobine d’allumage dans son support avec la vis n

o

10

de 1 po.

INSTALLATION DU CÂBLE DE BOBINE

Étape 1

Dénuder l’isolant du câble de la bobine sur 1,58 cm (5/8 po).
Replier le noyau par dessus l’extérieur du câble de la bobine.

Étape 2

Mettre la borne du câble de la bobine à l’extrémité du câble
de la bobine et pincer la connexion.

Étape 3

Faire glisser le câble de la bobine dans son capuchon.
Installer le câble de la bobine sur la borne haute tension.
Voir la Figure 1.

PROCÉDURE DE CÂBLAGE

Voir les pages 2 et 3 pour le schéma de câblage et les
informations.

REMARQUE : Si une commande d’allumage de rechange
est utilisée, comme une commande d’allumage HYFIRE

®

de Mallory ou semblable, suivre les instructions de
câblage fournies dans la boîte de la commande
d’allumage.

1 Bobine d’allumage
1 Support de bobine d’allumage, pièce n

o

29227

1 Système d’allumage antiparasite à ballast, pièce n° 700

(Bobines, pièces n

os

28720 et 29440 seulement)

1 Vis, no10 de 1 po

1 Capuchon du câble de la bobine
1 Borne de câble de la bobine
2 Cosses de bornes
3 Vis, n

o

10 de 3/4 po

LISTE DES PIÈCES :

10 www.mrgasket.com MALLORY IGNITION

FIGURE 1

ALLUMAGE DU PLOT DE CONTACT

CONTACTS SIMPLES OU DOUBLES

FIGURE 2

ALLUMAGE ÉLECTRONIQUE MALLORY

ALLUMAGE ÉLECTRONIQUE UNILITE

®

ALLUMAGE MAGNÉTIQUE SANS
RUPTEUR AVANCE À ALLUMAGE
ÉLECTRONIQUE

FIGURE 3

ALLUMAGE MOTORCRAFT/DURA­SPARK

FORD, LINCOLN, MERCURY, AMC ET JEEP

FIGURE 4

ALLUMAGE ÉLECTRONIQUE
CHRYSLER

ALL OTHER WIRES ORIGINALLY

CONNECTED TO THE COIL (+) TERMINAL

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

TO DISTRIBUTOR POINTS

TO THE DISTRIBUTOR CAP

NOTE: Do not use a resistor

when using Mallory

PROMASTER® Coil P/N 29450

FACTORY IGNITION BALLAST RESISTOR,

LOOM RESISTANCE WIRE OR

MALLORY BALLAST RESISTOR PART NO. 700

12V/IGNITION SWITCH

+

–

M
A
L

L
ORY

PROMA

S
TER

C
O
I

L
P

AR

T
N

O
.

X
X
X
XX

®

DISTRIBUTOR WIRE HARNESS

PART NO. 29349

IGNITION
MODULE

FEMALE

CONNECTOR

TO ENGINE

GROUND

BROWN

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

FACTORY IGNITION BALLAST RESISTOR,

LOOM RESISTANCE WIRE OR

MALLORY BALLAST RESISTOR PART NO. 700

GREEN

NOTE: Do not use a
resistor when using

Mallory PROMASTER

®

Coil P/N 29450

ALL OTHER WIRES ORIGINALLY

CONNECTED TO THE COIL (+) TERMINAL

12V/IGNITION SWITCH

RED

+

–

MAL

LOR

Y

P
R
OM

A
S
T
ER

COIL PART

NO.

XXXX

X

®

FACTORY COIL CONNECTOR

(ORIGINALLY CONNECTED

TO THE COIL)

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

②

①

FORD, RED/LT. GRN DK. GRN/YEL., OR
LINCOLN LT. GRN/RED
AND
MERCURY

AMC AND YELLOW DK. GREEN
JEEP

②

①

FACTORY WIRES

(ORIGINALLY CONNECTED TO THE COIL)

+

–

MAL

LORY

PROMASTER

COI

L P

ART NO.

X
XXXX

BROWN

BLK/YEL

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

TOUS LES AUTRES CÂBLES ORIGINELLEMENT

BRANCHÉS À LA BORNE (+) DE LA BOBINE

SYSTÈME D’ALLUMAGE ANTIPARASITE À BALLAST

STANDARD, CÂBLE DE RÉSISTANCE EN FAISCEAU OU

RÉSISTANCE DE STABILISATION DE MALLORY, PIÈCE NO 700

REMARQUE : Ne pas utiliser un système

d’allumage antiparasite avec la bobine

PROMASTER®de Mallory, pièce no 29450

BOBINE MALLORY

PROMASTER

®

,

PIÈCE No XXXXX

COMMUTATEUR

D’ALLUMAGE DE 12V

VERS RUPTEURS DU DISTRIBUTEUR

TOUS LES AUTRES CÂBLES ORIGINELLEMENT

BRANCHÉS À LA BORNE (+) DE LA BOBINE

SYSTÈME D’ALLUMAGE ANTIPARASITE À BALLAST

STANDARD, CÂBLE DE RÉSISTANCE EN FAISCEAU OU

RÉSISTANCE DE STABILISATION DE MALLORY PIÈCE NO 700

REMARQUE : Ne pas utiliser un

système d’allumage antiparasite

avec la bobine PROMASTER

®

de Mallory, pièce no 29450

BOBINE MALLORY

PROMASTER

®

,

PIÈCE No XXXXX

COMMUTATEUR

D’ALLUMAGE DE 12V

ROUGE

FAISCEAU DE CÂBLAGE DU

DISTRIBUTEUR, PIÈCE NO 29349

VERS LA MISE

À LA TERRE

DU MOTEUR

CONNECTEUR

FEMELLE DU

MODULE

D’ALLUMAGE

BRUN

VERT

FORD, ROUGE/ VERT FONCÉ/
LINCOLN VERT PÂLE JAUNE OU VERT
ET PÂLE/ROUGE
MERCURY

AMC ET JAUNE VERT FONCÉ
JEEP

V

12

CONNECTEUR DE BOBINE

STANDARD D’USINE (À L’ORIGINE

BRANCHÉ À LA BOBINE)

BOBINE MALLORY

PROMASTER

®

,

PIÈCE No XXXXX

BRUN

CÂBLES STANDARD

(ORIGINELLEMENT BRANCHÉS À LA BOBINE)

NOIR/JAUNE

BOBINE MALLORY

PROMASTER

®

,

PIÈCE No XXXXX

VERS LE CHAPEAU DU DISTRIBUTEUR

CÂBLE ANTIPARASITE

VERS LE CHAPEAU DU DISTRIBUTEUR

CÂBLE ANTIPARASITE

VERS LE CHAPEAU DU DISTRIBUTEUR

CÂBLE ANTIPARASITE

VERS RUPTEURS DU DISTRIBUTEUR

CÂBLE ANTIPARASITE

11MALLORY IGNITION www.mrgasket.com

FIGURE 5

DELCO HEI – BOBINE EXTERNE

UTILISER UN ADAPTATEUR MALLORY P/N
29068 POUR SUBSTITUER UNE BOBINE
PROMASTER

®

SANS COUPER LES

CÂBLES (VOIR CI-DESSOUS)

FIGURE 6

MODULES DE GESTION
D’ALLUMAGE FORD

UTILISER UN ADAPTATEUR MALLORY P/N
29062 POUR SUBSTITUER UNE BOBINE
PROMASTER

®

SANS COUPER LES

CÂBLES (VOIR CI-DESSOUS)

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

MALLORY ADAPTER PART NO. 29068 WITH

GREEN AND RED WIRES.

TO BOTH OF THE

FACTORY HARNESS

PLUGS

(ORIGINALLY
CONNECTED
TO THE COIL)

RED WIRE

GREEN WIRE

MALLORY
ADAPTER
PART NO.

29068 WITH

BLACK

AND

YELLOW

WIRES ARE
NOT USED-

DISCARD.

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

TO THE DISTRIBUTOR CAP

SUPPRESSION WIRE

MALLORY ADAPTER PART NO. 29062 WITH

GREEN AND RED WIRES.

TO THE FACTORY

HARNESS PLUG

(ORIGINALLY
CONNECTED
TO THE COIL)

RED WIRE

GREEN WIRE

MALLORY
ADAPTER
PART NO.

29062 WITH

BLACK

AND

YELLOW

WIRES ARE
NOT USED-

BOBINE MALLORY

PROMASTER

®

,

PIÈCE No XXXXX

BOBINE MALLORY

PROMASTER

®

,

PIÈCE No XXXXX

ADAPTEUR MALLORY, PIÈCE NO 29068 AVEC

CÂBLES VERT ET ROUGE.

VERS LES DEUX

FAISCEAUX

DE BOUGIES

(ORIGINELLEMENT

BRANCHÉ À LA

BOBINE)

CÂBLE VERT

CÂBLE ROUGE

ADAPTEUR DE

MALLORY
PIÈCE NO

29068 -

CÂBLES NOIR

ET JAUNE

NON UTILISÉS

- JETER

ADAPTEUR MALLORY, PIÈCE NO 29062 AVEC

CÂBLES VERT ET ROUGE

VERS LE FAISCEAU

DE BOUGIE

(ORIGINELLEMENT

BRANCHÉ À LA

BOBINE)

CÂBLE VERT

CÂBLE ROUGE

ADAPTEUR DE

MALLORY
PIÈCE NO

29062 -

CÂBLES NOIR

ET JAUNE NON

UTILISÉS -

JETER

VERS RUPTEURS DU DISTRIBUTEUR

CÂBLE ANTIPARASITE

VERS LE CHAPEAU DU DISTRIBUTEUR

CÂBLE ANTIPARASITE

12 www.mrgasket.com

MALLORY EST UNE DIVISION DE MR. GASKET PERFORMANCE GROUP
10601 MEMPHIS AVE. #12, CLEVELAND, OH 44144 É.-U
TÉLÉPHONE : 216.688.8300 TÉLÉCOPIEUR : 216.688.8306

FORMULAIRE 1064

(RÉV.) 09/04

Fabriqué aux États-Unis

Imprimé aux É.-U.

FIGURE 7

DELCO HEI – BOBINE INTERNE

UTILISER UN ADAPTATEUR DE BOBINE À DISTANCE HEI DE MALLORY ET UN ADAPTATEUR
MALLORY P/N 29042 POUR SUBSTITUER UNE BOBINE PROMASTER

®

SANS COUPER LES

CÂBLES (VOIR CI-DESSOUS)

TACHOMETER/RPM
SENSING LEAD–CONNECT

THE TACH LEAD TO THE
COIL (–) TERMINAL.

12V/IGNITION SWITCH

(ORIGINALLY CONNECTED TO THE

COIL/DISTRIBUTOR CAP)

DISTRIBUTOR PLUG
(ORIGINALLY CONNECTED TO
THE COIL/DISTRIBUTOR CAP)

CENTER WIRE

(BLACK)

NOT USED

GREEN

RED

BLACK

BROWN

MALLORY 8MM SUPPRESSION WIRE

DELCO HEI DISTRIBUTOR

WITH MALLORY HEI REMOTE COIL

ADAPTER INSTALLED

MALLORY ADAPTER/HARNESS PART NO. 29042 WITH

GREEN AND RED WIRES

MALLORY 8MM SUPPRESSION

PINK OR
RED

MALLORY 8MM SUPPRESSION WIRE

+

–

MALLORY

PROMASTER

COIL PART NO.

XXXXX

®

MALLORY
ADAPTER
PART NO.

29062 WITH

BLACK,

YELLOW AND

BROWN
WIRES ARE
NOT USED-

DISCARD

BAT PLUG

ROUGE

BOUCHON

DE

BATTERIE

NOIR

BRUN

VERT

ADAPTEUR/FAISCEAU MALLORY, PIÈCE NO 29042 AVEC CÂBLES

VERT ET ROUGE.

BOUGIE DU DISTRIBUTEUR

(ORIGINELLEMENT BRANCHÉE À LA

BOBINE/AU CHAPEAU DU DISTRIBUTEUR)

CÂBLE CENTRAL

(NOIR) NON

UTILISÉ

COMPTE-TOURS/FIL CONDUCTEUR
DU DÉTECTEUR DE TR./MIN. ­BRANCHER LE FIL CONDUCTEUR
DU COMPTE-TOURS À LA BORNE
(–) DE LA BOBINE.

BOBINE MALLORY

PROMASTER

®

,

PIÈCE No XXXXX

ADAPTEUR

MALLORY
PIÈCE NO

29062 -

CÂBLES NOIR,

JAUNE ET
BRUN NON
UTILISÉS -

JETER

DISTRIBUTEUR HEI DE DELCO AVEC

ADAPTEUR DE BOBINE À DISTANCE HEI DE

MALLORY INSTALLÉ

CÂBLE ANTIPARASITE DE 8 mm DE MALLORY

ROSE OU
ROUGE

COMMUTATEUR D’ALLUMAGE DE 12V

(ORIGINELLEMENT BRANCHÉ À LA BOBINE/AU

CHAPEAU DU DISTRIBUTEUR)

CÂBLE ANTIPARASITE DE 8 mm DE MALLORY
