Maktec MT951, MT953, MT952 Instruction Manual [en, es, fr]

Page 1
1
INSTRUCTION MANUAL MANUEL D'INSTRUCTION MANUAL DE INSTRUCCIONES
DOUBLE INSULATION DOUBLE ISOLATION DOBLE AISLAMIENTO
IMPORTANT: Read Before Using. IMPORTANT: Lire avant usage. IMPORTANTE: Leer antes de usar.
Angle Grinder Meuleuse d'Angle Esmeriladora Angular
MT951 MT952 MT953
006821
Page 2
2
ENGLISH (Original instructions)
SPECIFICATIONS
Model MT951 MT952 MT953
Wheel diameter 100 mm (4") 115 mm (4-1/2") 125 mm (5")
Spindle thread M10 x 1.25 5/8" 5/8"
No load speed (RPM) 12,000/min 10,000/min 10,000/min
Overall length 266 mm (10-1/2") 266 mm (10-1/2") 266 mm (10-1/2")
Net weight 1.8 kg (3.9 lbs) 2.0 kg (4.5 lbs) 2.0 kg (4.5 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
USA002-2
GENERAL SAFETY RULES
(For All Tools)
WARNING! Read and understand all instructions.
Failure to follow all instructions listed below, may result in electric shock, fire and/or serious personal injury.
SAVE THESE INSTRUCTIONS.
Work Area
1. Keep your work area clean and well lit.
Cluttered benches and dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away while operating a power tool. Distractions can cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a polarized plug ( one blade is wider than the other.) This plug will fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install a polarized outlet. Do not change the plug in any way. Double insulation
eliminates the need for the three wire grounded power cord and grounded power supply system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and refrigerators. There is an increased risk of
electric shock if your body is grounded.
6. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet. Keep cord away from heat, oil, sharp edges or moving parts. Replace damaged cords immediately. Damaged cords increase the risk of
electric shock.
8. When operating a power tool outside, use an outdoor extension cord marked "W-A" or "W". These cords are rated for outdoor use and reduce the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use tool while tired or under the influence of drugs, alcohol, or medication. A
moment of inattention while operating power tools may result in serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair, clothing, and gloves away from moving parts.
Loose clothes, jewelry, or long hair can be caught in moving parts.
11. Avoid accidental starting. Be sure switch is off before plugging in. Carrying tools with your finger on the switch or plugging in tools that have the switch on invites accidents.
12. Remove adjusting keys or wrenches before turning the tool on. A wrench or a key that is left attached to a rotating part of the tool may result in personal injury.
13. Do not overreach. Keep proper footing and balance at all times. Proper footing and balance enables better control of the tool in unexpected situations.
14. Use safety equipment. Always wear eye protection. Dust mask, non-skid safety shoes, hard hat, or hearing protection must be used for appropriate conditions. Ordinary eye or sun glasses are NOT eye protection.
Page 3
3
Tool Use and Care
15. Use clamps or other practical way to secure and support the workpiece to a stable platform.
Holding the work by hand or against your body is unstable and may lead to loss of control.
16. Do not force tool. Use the correct tool for your application. The correct tool will do the job better and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or off. Any tool that cannot be controlled with the switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing accessories, or storing the tool. Such
preventive safety measures reduce the risk of starting the tool accidentally.
19. Store idle tools out of reach of children and other untrained persons. Tools are dangerous in the hands of untrained users.
20. Maintain tools with care. Keep cutting tools sharp and clean. Properly maintained tools with sharp cutting edges are less likely to bind and are easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other condition that may affect the tool’s operation. If damaged, have the tool serviced before using. Many accidents are caused by poorly
maintained tools.
22. Use only accessories that are recommended by the manufacturer for your model. Accessories that may be suitable for one tool, may become hazardous when used on another tool.
Service
23. Tool service must be performed only by qualified repair personnel. Service or
maintenance performed by unqualified personnel could result in a risk of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the Maintenance section of this manual. Use of
unauthorized parts or failure to follow Maintenance instructions may create a risk of electric shock or injury.
USE PROPER EXTENSION CORD. Make sure your extension cord is in good condition. When using an extension cord, be sure to use one heavy enough to carry the current your product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. Table 1 shows the correct size to use depending on cord length and nameplate ampere rating. If in doubt, use the next heavier gage. The smaller the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating
Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12 12 16 14 12
Not Recommended
000173
USB005-4
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to grinder safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Always use proper guard with grinding wheel.
A guard protects operator from broken wheel fragments.
2. Accessories must be rated for at least the speed recommended on the tool warning label. Wheels and other accessories running over rated
speed can fly apart and cause injury.
3. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool may contact hidden wiring or its own cord.
Contact with a "live" wire will make exposed metal parts of the tool "live" and shock the operator.
4. When using depressed center grinding wheels,
be sure to use only fiberglass-reinforced wheels.
5. Always use safety glasses or goggles. Ordinary eye or sun glasses are NOT safety glasses.
6. Check the wheel carefully for cracks or damage before operation. Replace cracked or
Page 4
4
damaged wheel immediately. Run the tool (with guard) at no load for about a minute, holding tool away from others. If wheel is flawed, it will likely separate during this test.
7. Use only flanges specified for this tool.
8. Be careful not to damage the spindle, the
flange (especially the installing surface) or the lock nut. Damage to these parts could result in wheel breakage.
9. NEVER use tool with wood cutting blades or other sawblades. Such blades when used on a grinder frequently kick and cause loss of control leading to personal injury.
10. Hold the tool firmly.
11. Keep hands away from rotating parts.
12. Make sure cord is clear of wheel. Do not wrap
cord around your arm or wrist. If control of tool is lost, cord may become wrapped around you and cause personal injury.
13. Make sure the wheel is not contacting the workpiece before the switch is turned on.
14. Before using the tool on an actual workpiece, let it run for a while. Watch for vibration or wobbling that could indicate poor installation or a poorly balanced wheel.
15. Use the specified surface of the wheel to perform the grinding.
16. Watch out for flying sparks. Hold the tool so that sparks fly away from you and other persons or flammable materials.
17. Do not leave the tool running. Operate the tool only when hand-held.
18. Do not touch the workpiece immediately after operation; it may be extremely hot and could burn your skin.
19. ALWAYS wear proper apparel including long sleeve shirts, leather gloves and shop aprons to protect skin from contact with hot grindings.
20. Use of this tool to grind or sand some products, paints and wood could expose user to dust containing hazardous substances. Use appropriate respiratory protection.
21. After using the tool, make sure the wheel rotation comes to a complete stop before setting the tool down. Setting the tool down with the wheel rotating can cause personal injury.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in this instruction manual may cause serious personal
injury.
USD201-2

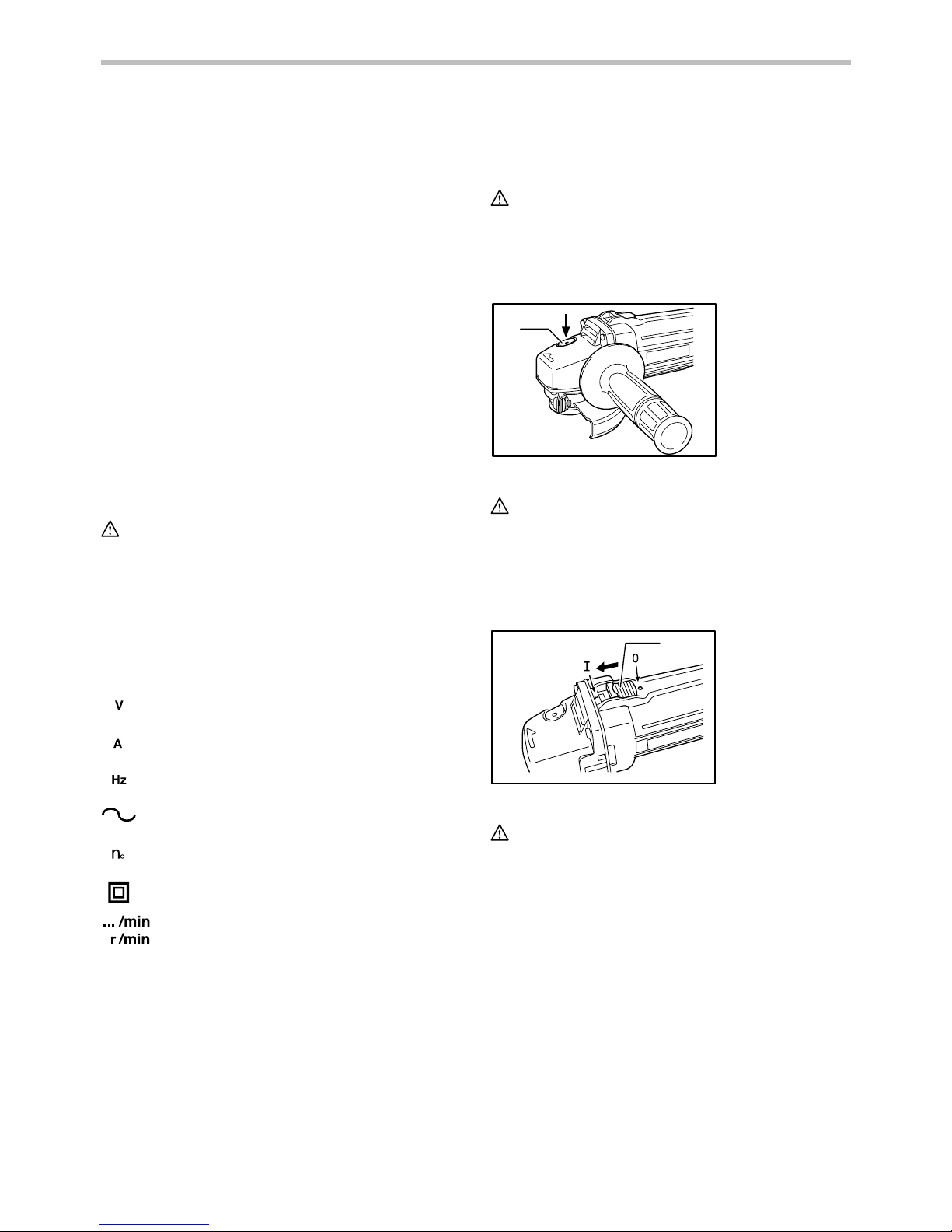

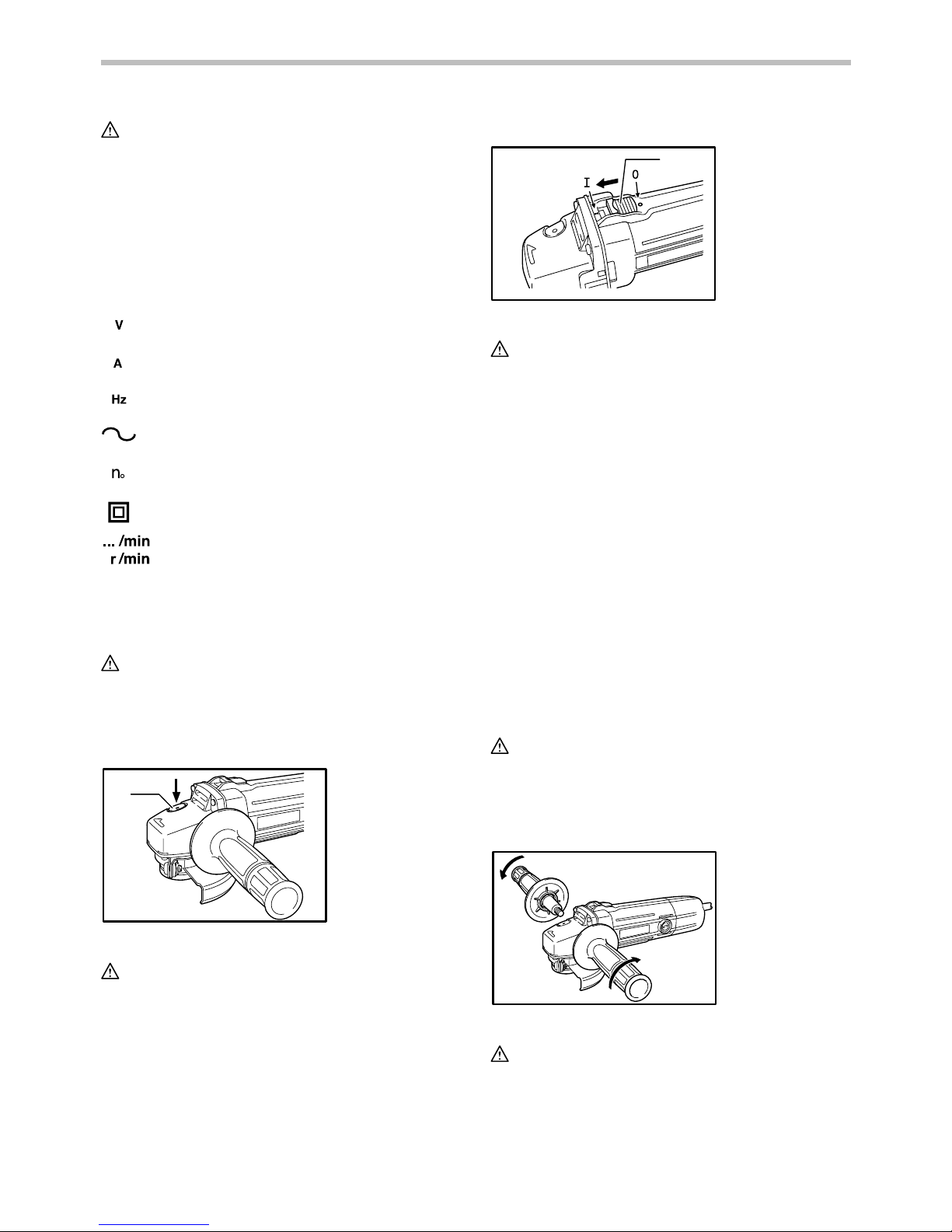

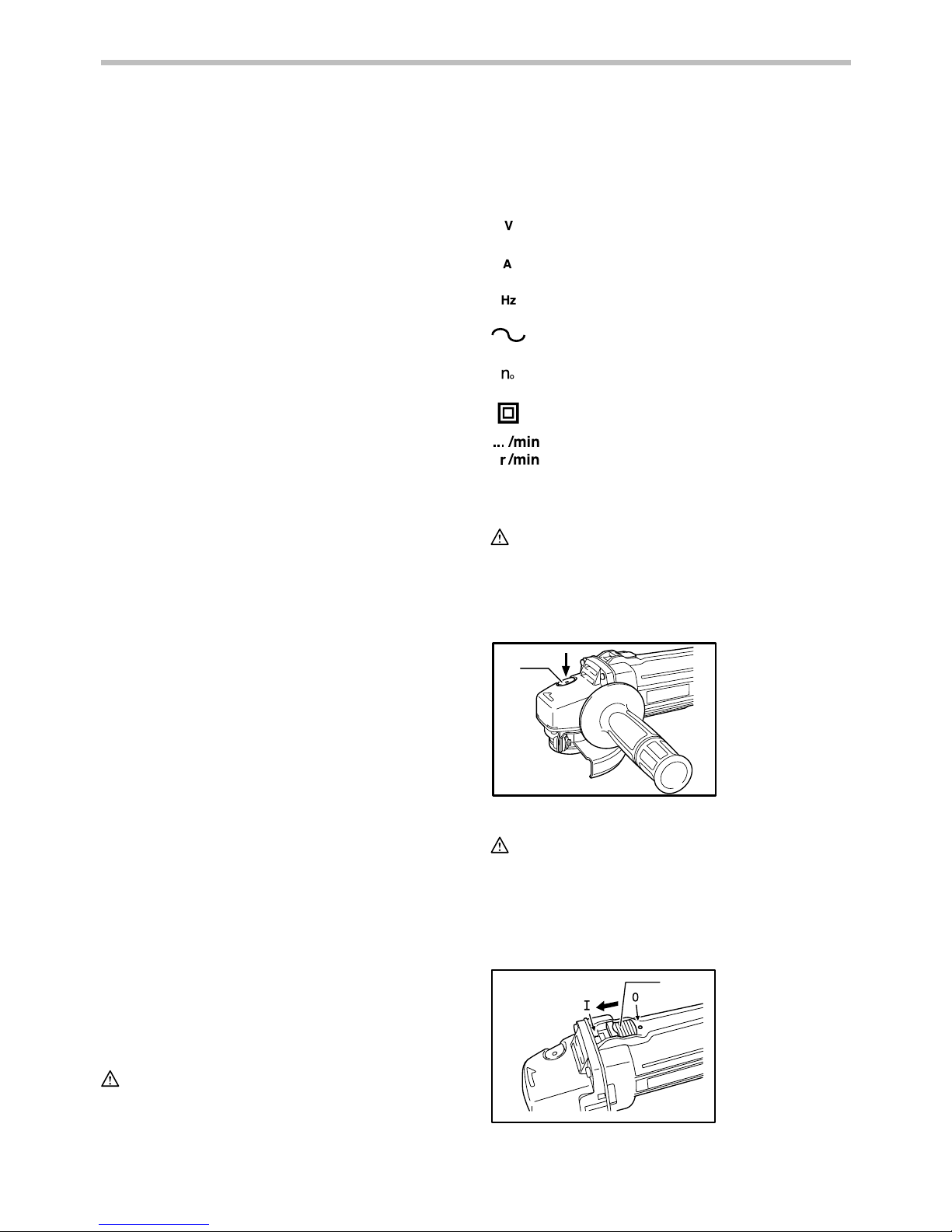

Symbols
The followings show the symbols used for tool.
・ volts
・ amperes
・ hertz
・ alternating current
・ no load speed
・ Class II Construction
・ revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the tool.
Shaft lock
1
003838
CAUTION:
• Never actuate the shaft lock when the spindle is
moving. The tool may be damaged. Press the shaft lock to prevent spindle rotation when installing or removing accessories.
Switch action
1
003568
1. Slide switch lever
1. Shaft lock
Page 5
5
CAUTION:
• Before plugging in the tool, always check to see
that the slide switch actuates properly and returns to the "OFF" position when the rear of the slide switch is depressed.
• Switch can be locked in "ON" position for ease of
operator comfort during extended use. Apply caution when locking tool in "ON" position and
maintain firm grasp on tool. To start the tool, slide the slide switch toward the "I (ON)" position. For continuous operation, press the front of the slide switch to lock it. To stop the tool, press the rear of the slide switch, then slide it toward the "O (OFF)" position.

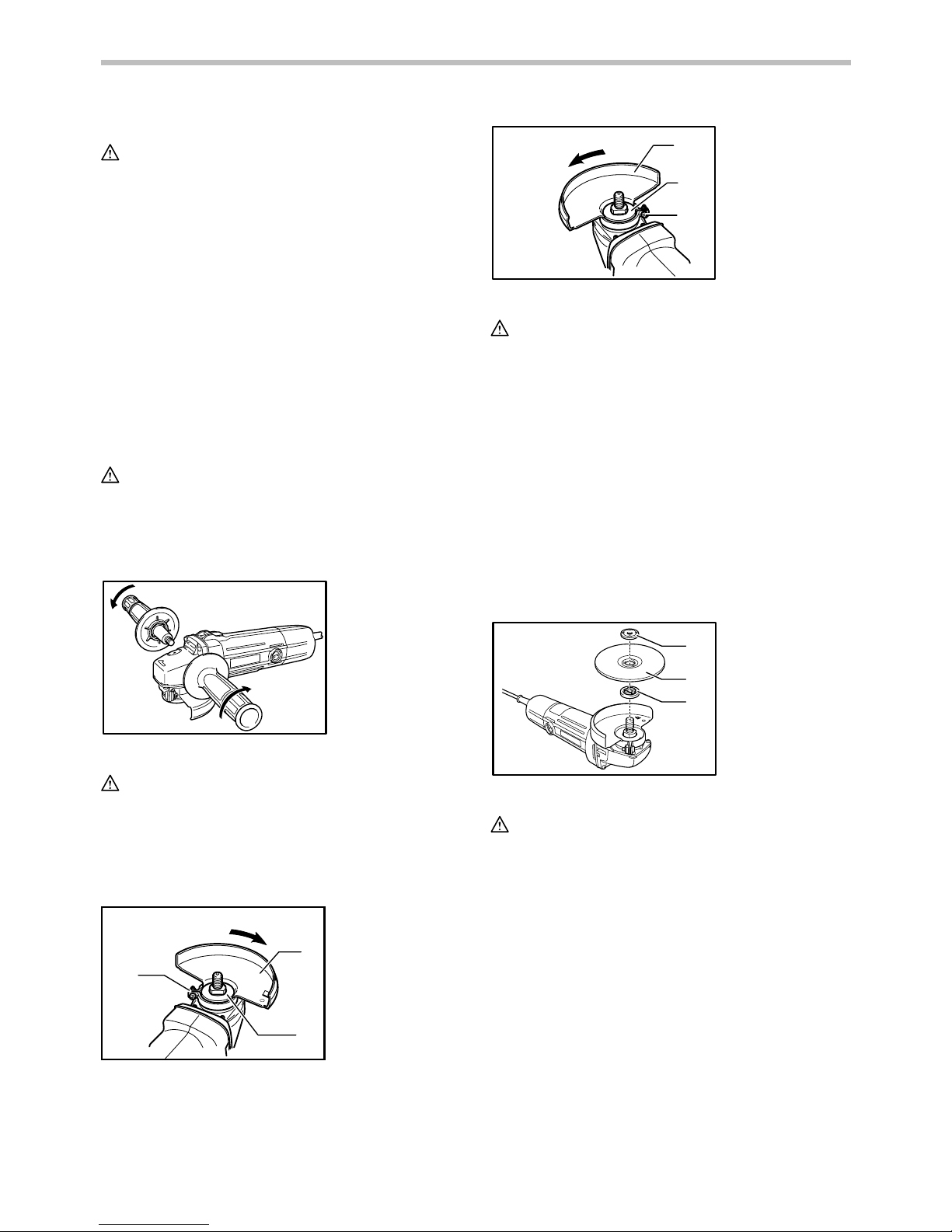

ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.

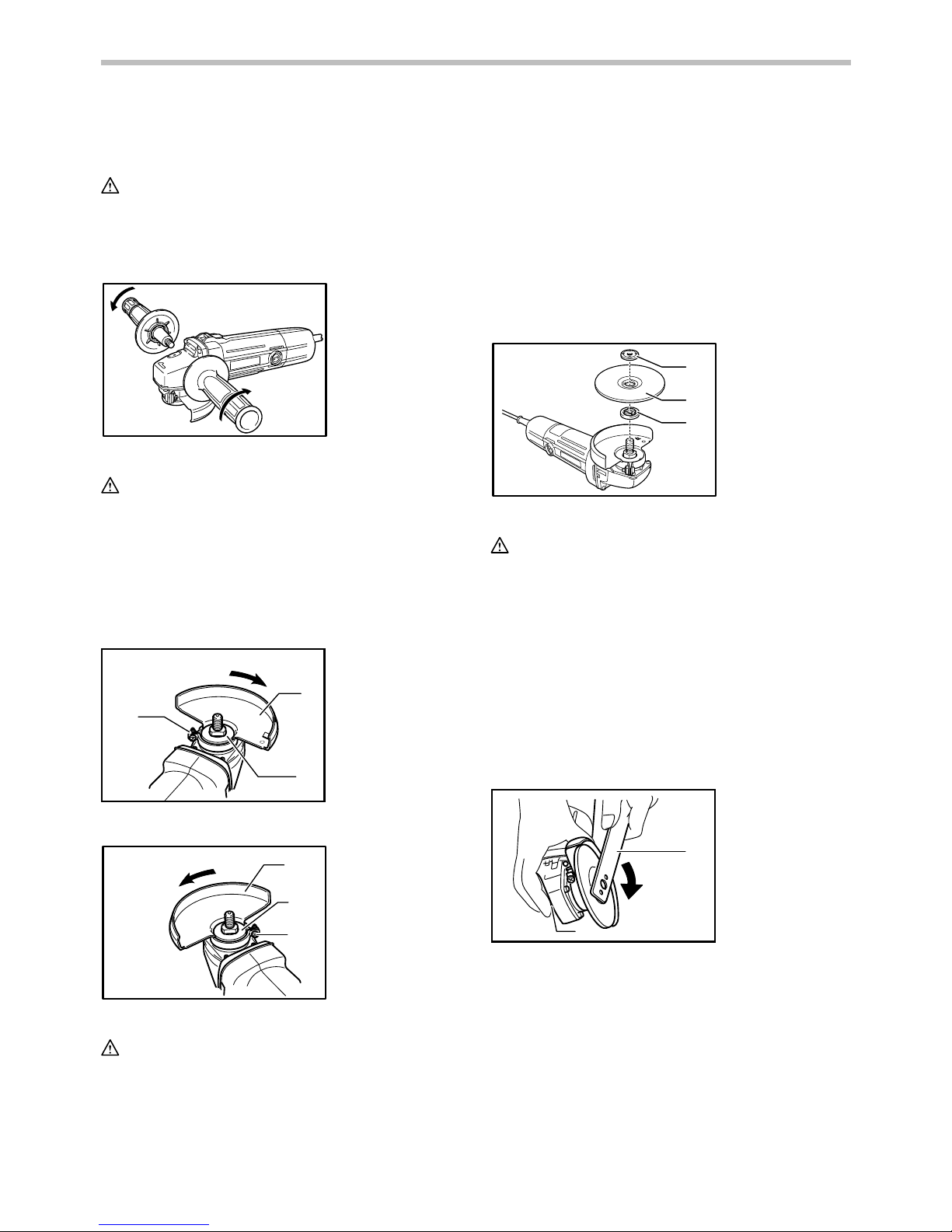

Installing side grip (handle)
003839
CAUTION:
• Always be sure that the side grip is installed
securely before operation. Screw the side grip securely on the position of the tool as shown in the figure.

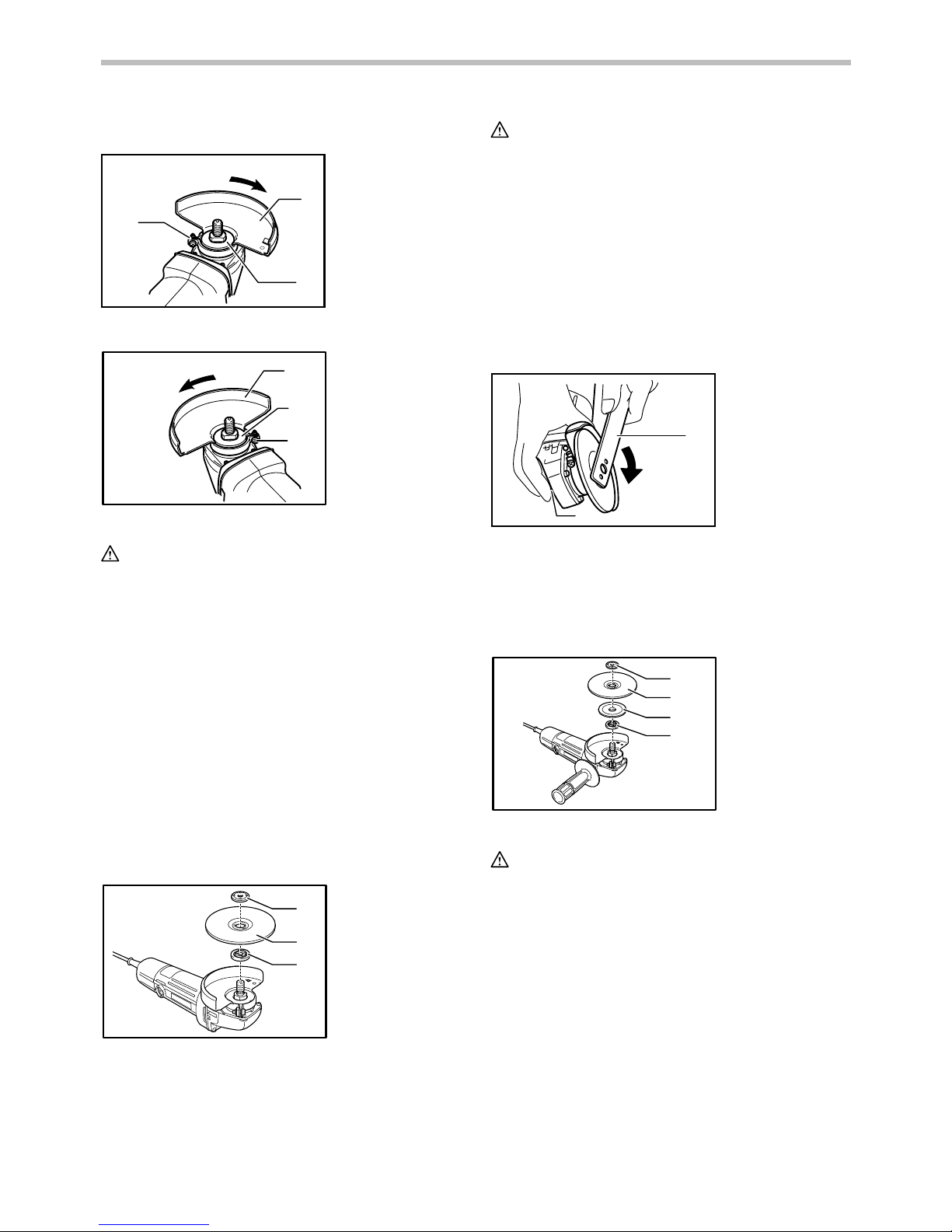

Installing or removing wheel guard

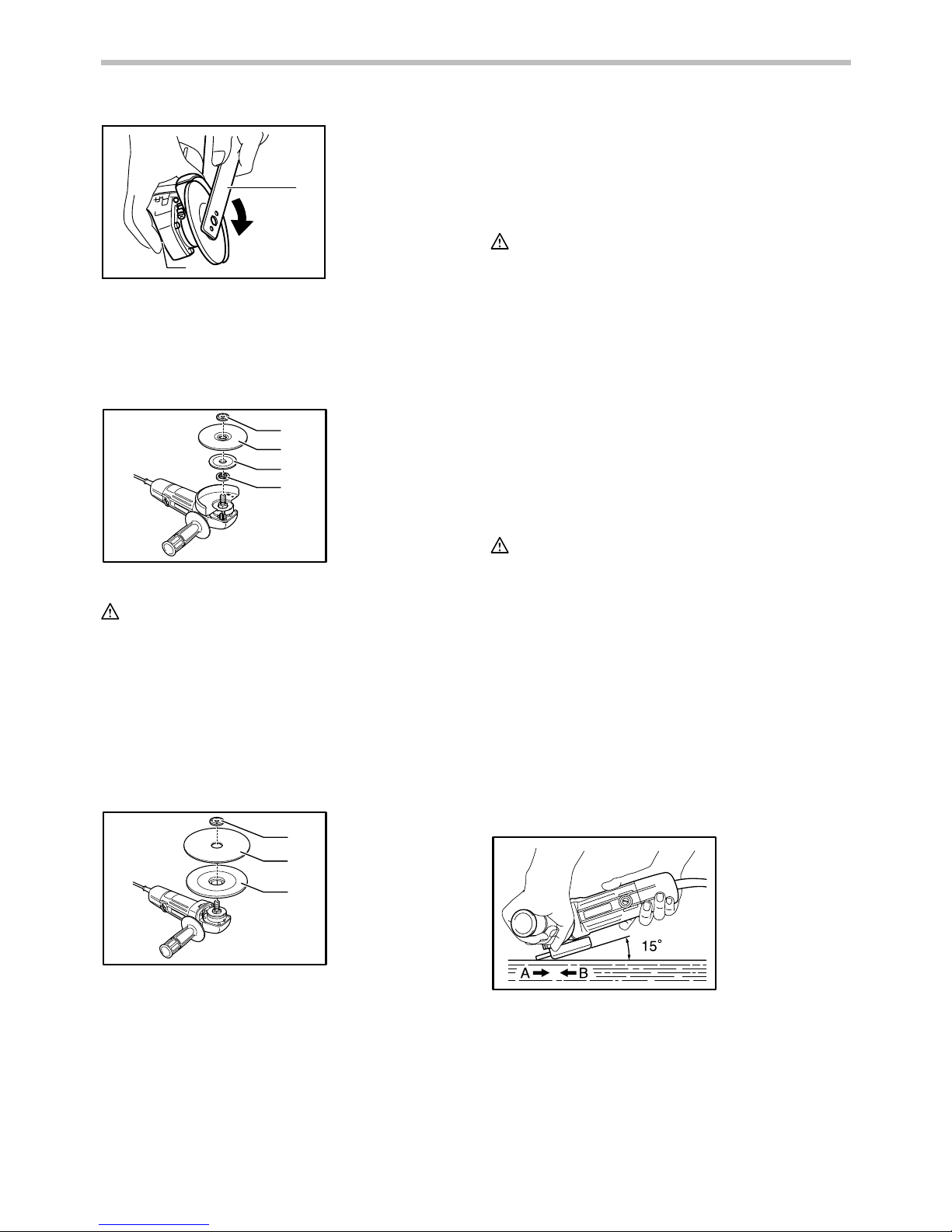

1
2
3
010633
1
2
3
010634
CAUTION:
• When using a depressed center grinding
wheel/Multi-disc, flex wheel, wire wheel brush or cut-off wheel, the wheel guard must be fitted on the tool so that the closed side of the guard always
points toward the operator. Mount the wheel guard with the protrusion on the wheel guard band aligned with the notch on the bearing box. Then rotate the wheel guard around 180 degrees clockwise or counterclockwise. Be sure to tighten the screw securely. To remove wheel guard, follow the installation procedure in reverse.
Installing or removing depressed center grinding wheel/Multi-disc
1
2
3
003840
WARNING:
• Always use supplied guard when depressed center
grinding wheel/Multi-disc is on tool. Wheel can
shatter during use and guard helps to reduce
chances of personal injury. Mount the inner flange onto the spindle. Fit the wheel/disc on the inner flange and screw the lock nut onto the spindle. To tighten the lock nut, press the shaft lock firmly so that the spindle cannot revolve, then use the lock nut wrench and securely tighten clockwise.
1. Lock nut
2. Depressed center grinding wheel/Multi-disc
3. Inner flange
1. Wheel guard
2. Bearing box
3. Screw
1. Wheel guard
2. Bearing box
3. Screw
Page 6
6
1
2
001649
To remove the wheel, follow the installation procedure in reverse.

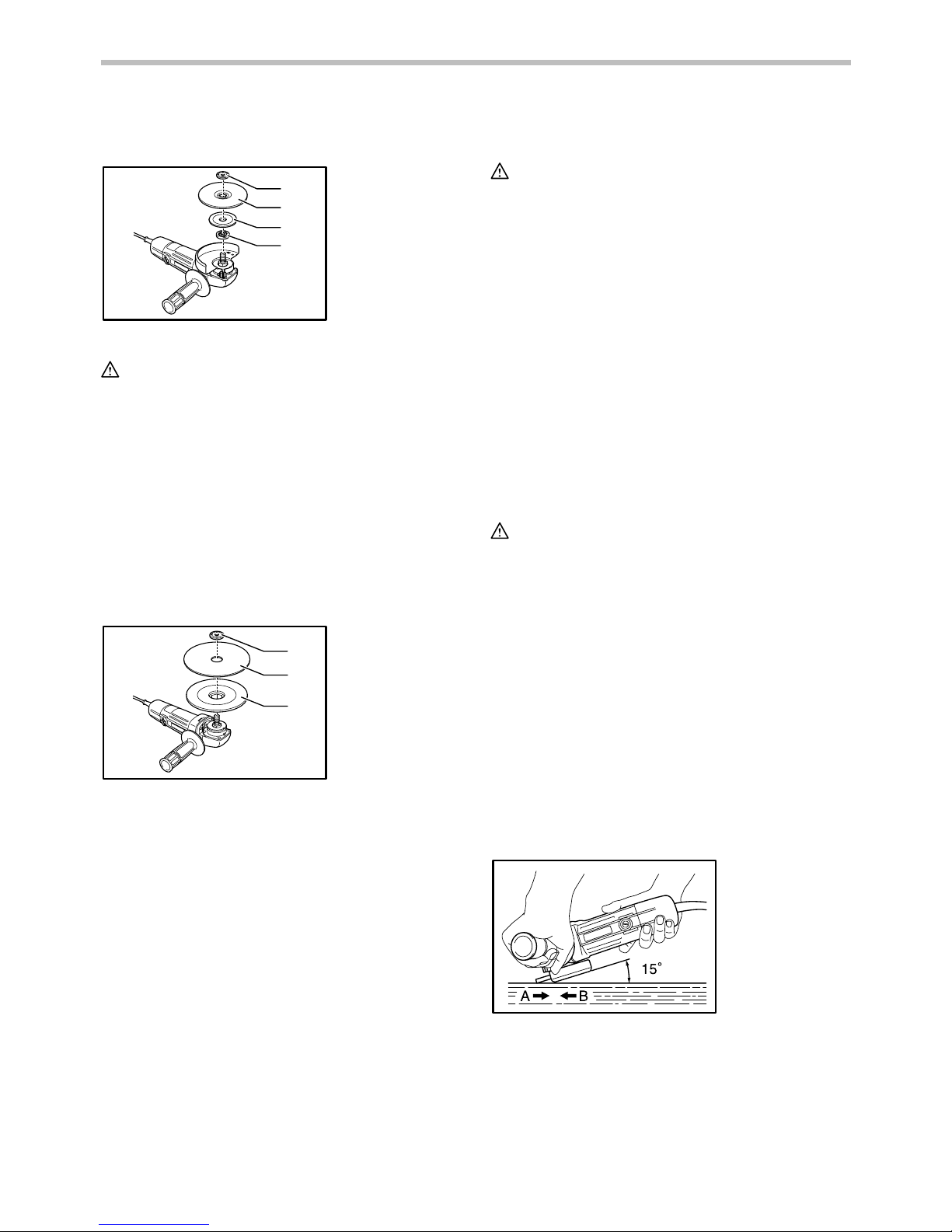

Installing or removing flex wheel (optional accessory)
1 2
3 4
003841
WARNING:
• Always use supplied guard when flex wheel is on
tool. Wheel can shatter during use and guard helps
to reduce chances of personal injury. Follow instructions for depressed center grinding wheel/Multi-disc but also use plastic pad over wheel. See order of assembly on accessories page in this manual.
Installing or removing abrasive disc (optional accessory)
1
2
3
003842
NOTE:
• Use sander accessories specified in this manual.
These must be purchased separately. Mount the rubber pad onto the spindle. Fit the disc on the rubber pad and screw the lock nut onto the spindle. To tighten the lock nut, press the shaft lock firmly so that the spindle cannot revolve, then use the lock nut wrench
and securely tighten clockwise. To remove the disc, follow the installation procedure in reverse.
OPERATION
WARNING:
• It should never be necessary to force the tool. The
weight of the tool applies adequate pressure. Forcing and excessive pressure could cause dangerous wheel breakage.
• ALWAYS replace wheel if tool is dropped while
grinding.
• NEVER bang or hit grinding disc or wheel onto
work.
• Avoid bouncing and snagging the wheel, especially
when working corners, sharp edges etc. This can cause loss of control and kickback.
• NEVER use tool with wood cutting blades and
other sawblades. Such blades when used on a grinder frequently kick and cause loss of control leading to personal injury.
CAUTION:
• After operation, always switch off the tool and wait
until the wheel has come to a complete stop before putting the tool down.

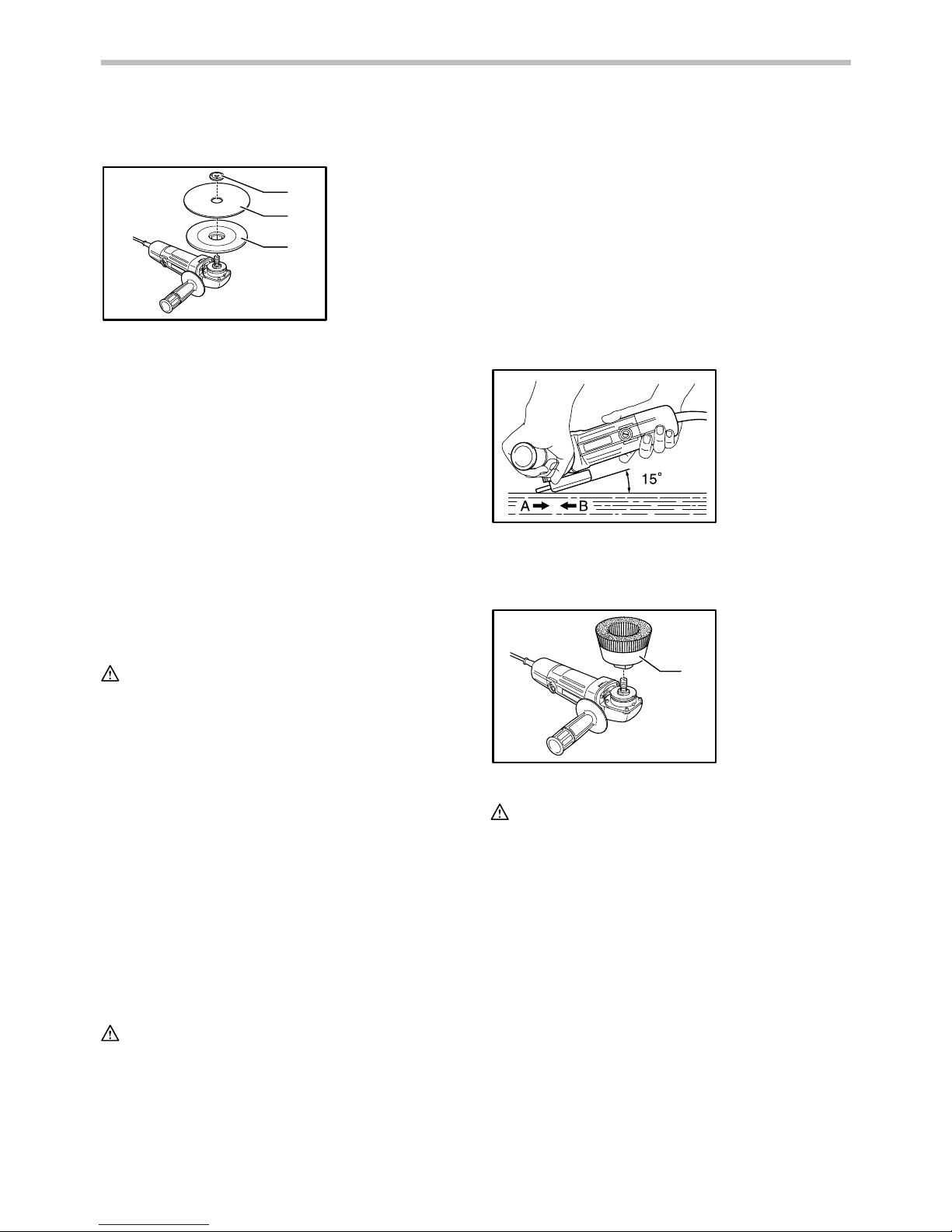

Grinding and sanding operation
ALWAYS hold the tool firmly with one hand on housing and the other on the side handle. Turn the tool on and then apply the wheel or disc to the workpiece. In general, keep the edge of the wheel or disc at an angle of about 15 degrees to the workpiece surface. During the break-in period with a new wheel, do not work the grinder in the B direction or it will cut into the workpiece. Once the edge of the wheel has been rounded off by use, the wheel may be worked in both A and B direction.
003843
1. Lock nut
2. Abrasive disc
3. Rubber pad
1. Lock nut
2. Flex wheel
3. Plastic pad
4. Inner flange
1. Lock nut wrench
2. Shaft lock
Page 7
7

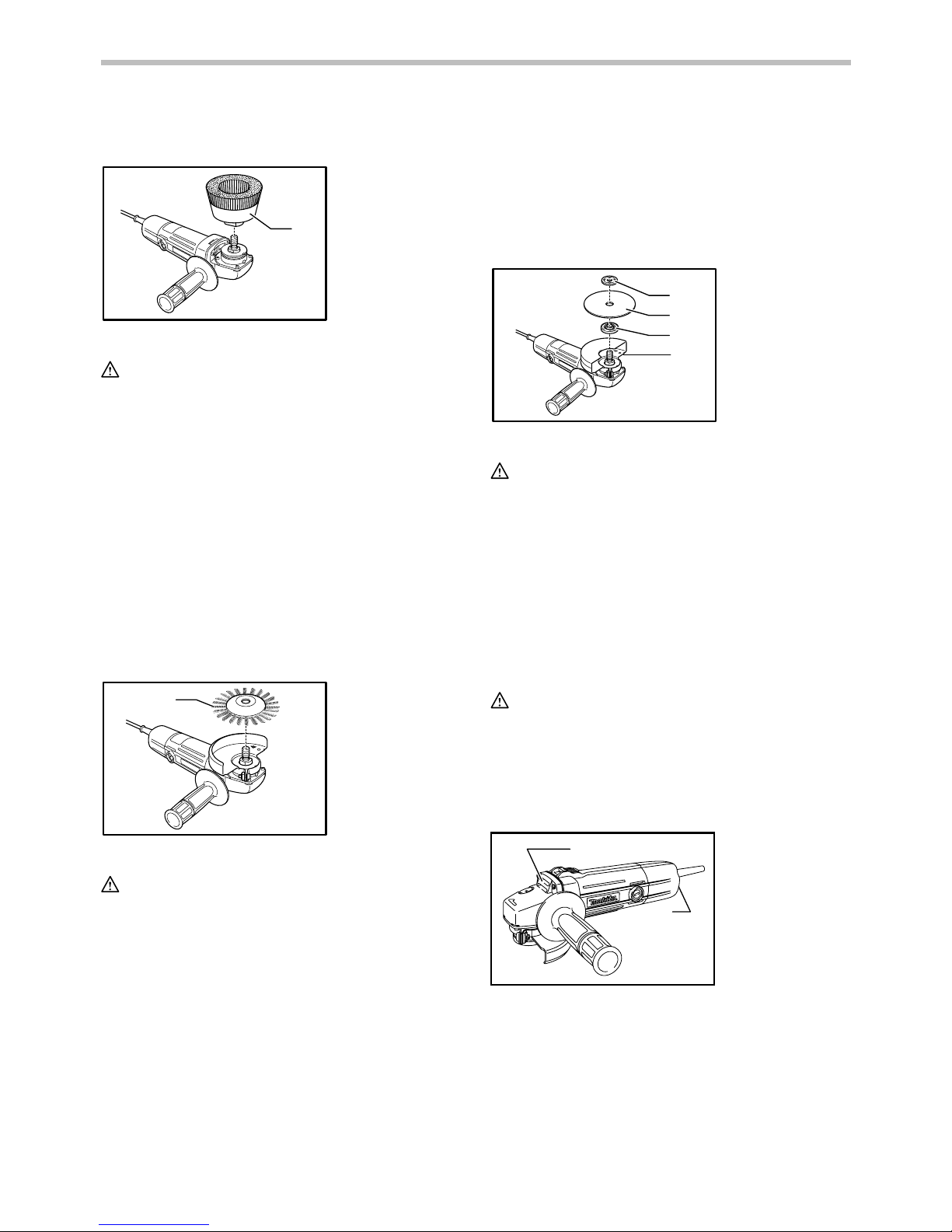

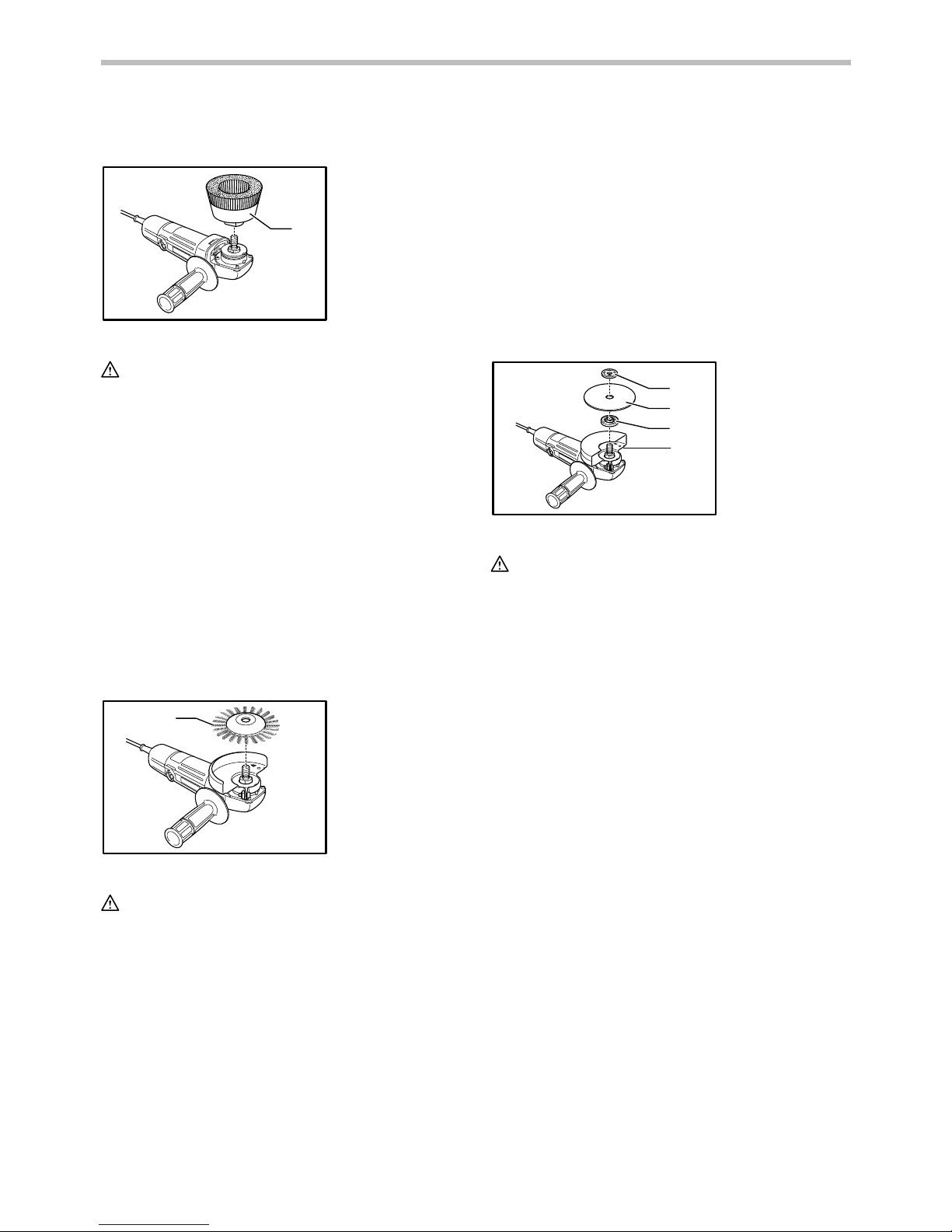

Operation with wire cup brush (optional accessory)
1
003844
CAUTION:
• Check operation of brush by running tool with no
load, insuring that no one is in front of or in line with
brush.
• Do not use brush that is damaged, or which is out
of balance. Use of damaged brush could increase
potential for injury from contact with broken brush
wires. Unplug tool and place it upside down allowing easy access to spindle. Remove any accessories on spindle. Thread wire cup brush onto spindle and tighten with supplied wrench. When using brush, avoid applying too much pressure which causes over bending of wires, leading to premature breakage.

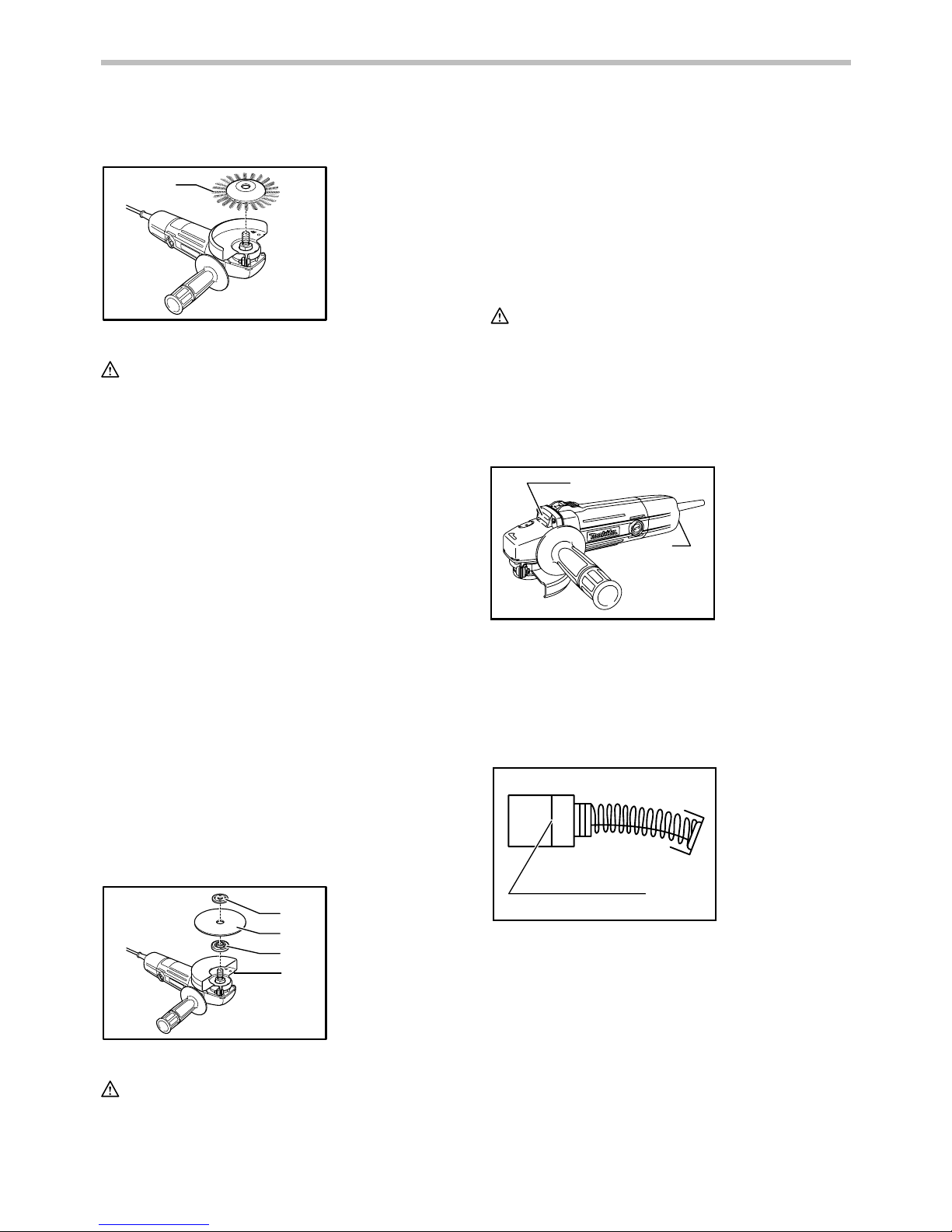

Operation with wire wheel brush (optional accessory)
1
003845
CAUTION:
• Check operation of wire wheel brush by running
tool with no load, insuring that no one is in front of
or in line with the wire wheel brush.
• Do not use wire wheel brush that is damaged, or
which is out of balance. Use of damaged wire
wheel brush could increase potential for injury from
contact with broken wires.
• ALWAYS use guard with wire wheel brushes,
assuring diameter of wheel fits inside guard. Wheel
can shatter during use and guard helps to reduce
chances of personal injury. Unplug tool and place it upside down allowing easy access to spindle. Remove any accessories on spindle.
Thread wire wheel brush onto spindle and tighten with the wrenches. When using wire wheel brush, avoid applying too much pressure which causes over bending of wires, leading to premature breakage.
Operation with abrasive cut-off wheel (optional accessory)
1 2
3 4
003846
WARNING:
• When using an abrasive cut-off wheel, be sure to
use only the special wheel guard designed for use with cut-off wheels.
• NEVER use cut-off wheel for side grinding.
During cutting operations, never change the angle of the wheel. Placing side pressure on the cut-off wheel (as in grinding) will cause the wheel to crack and break, causing serious personal injury.

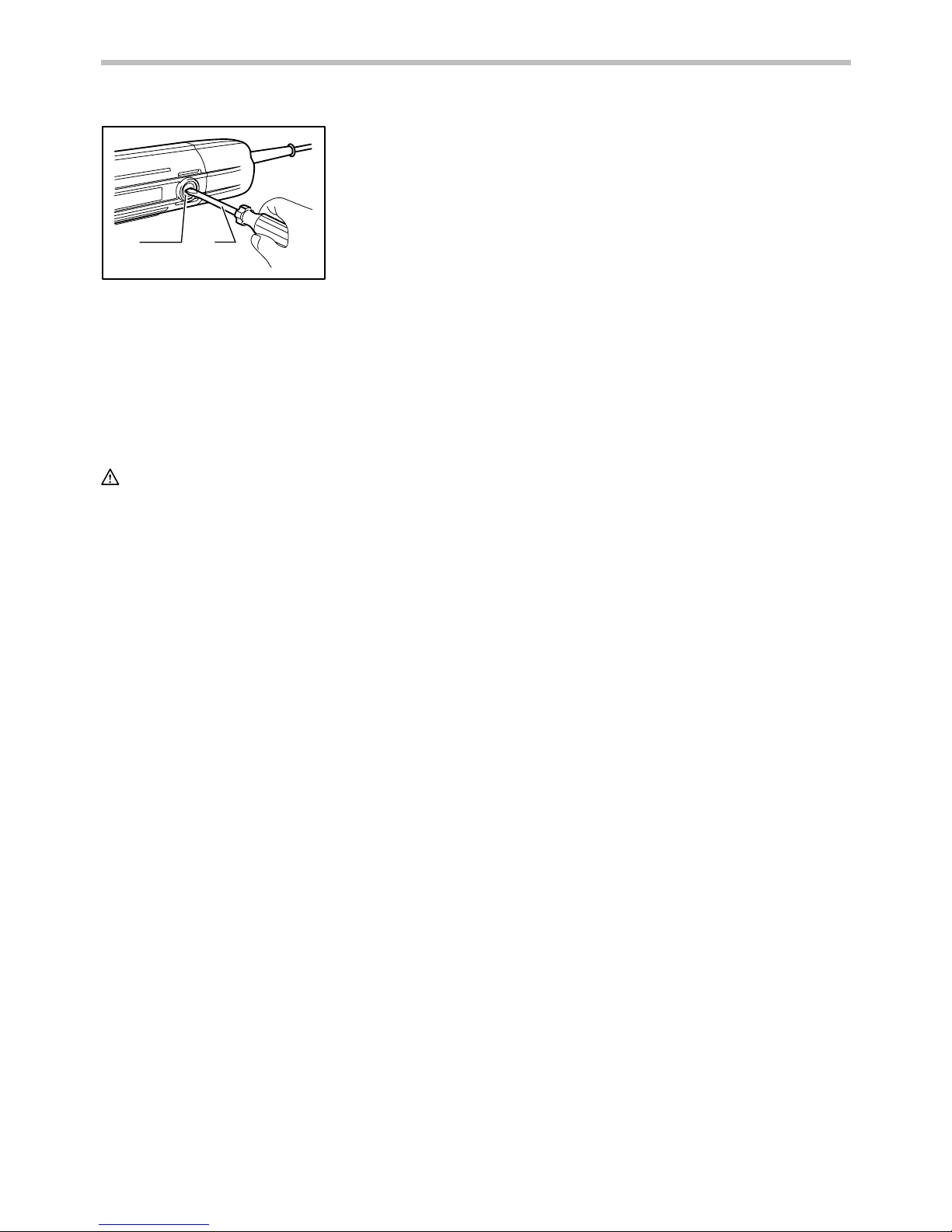

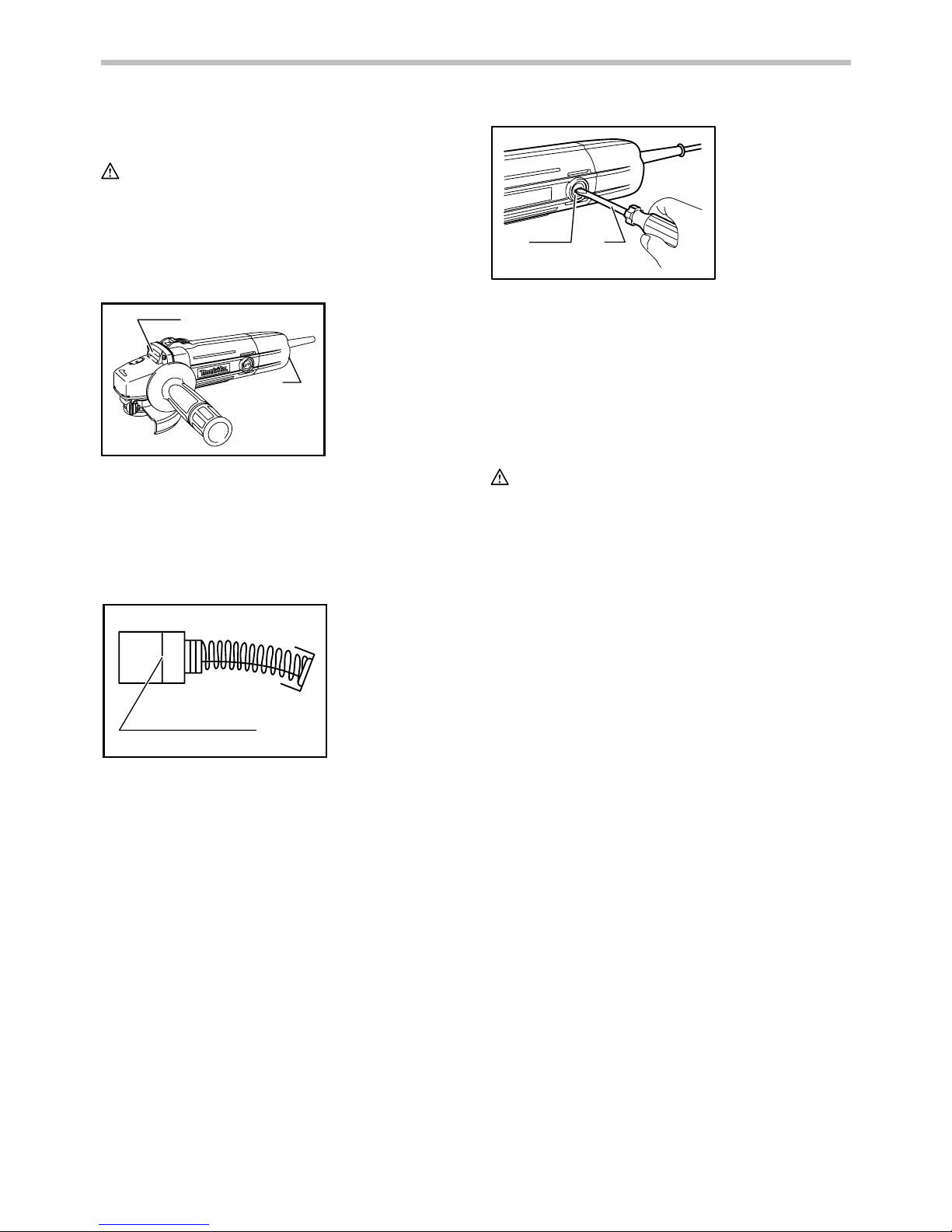

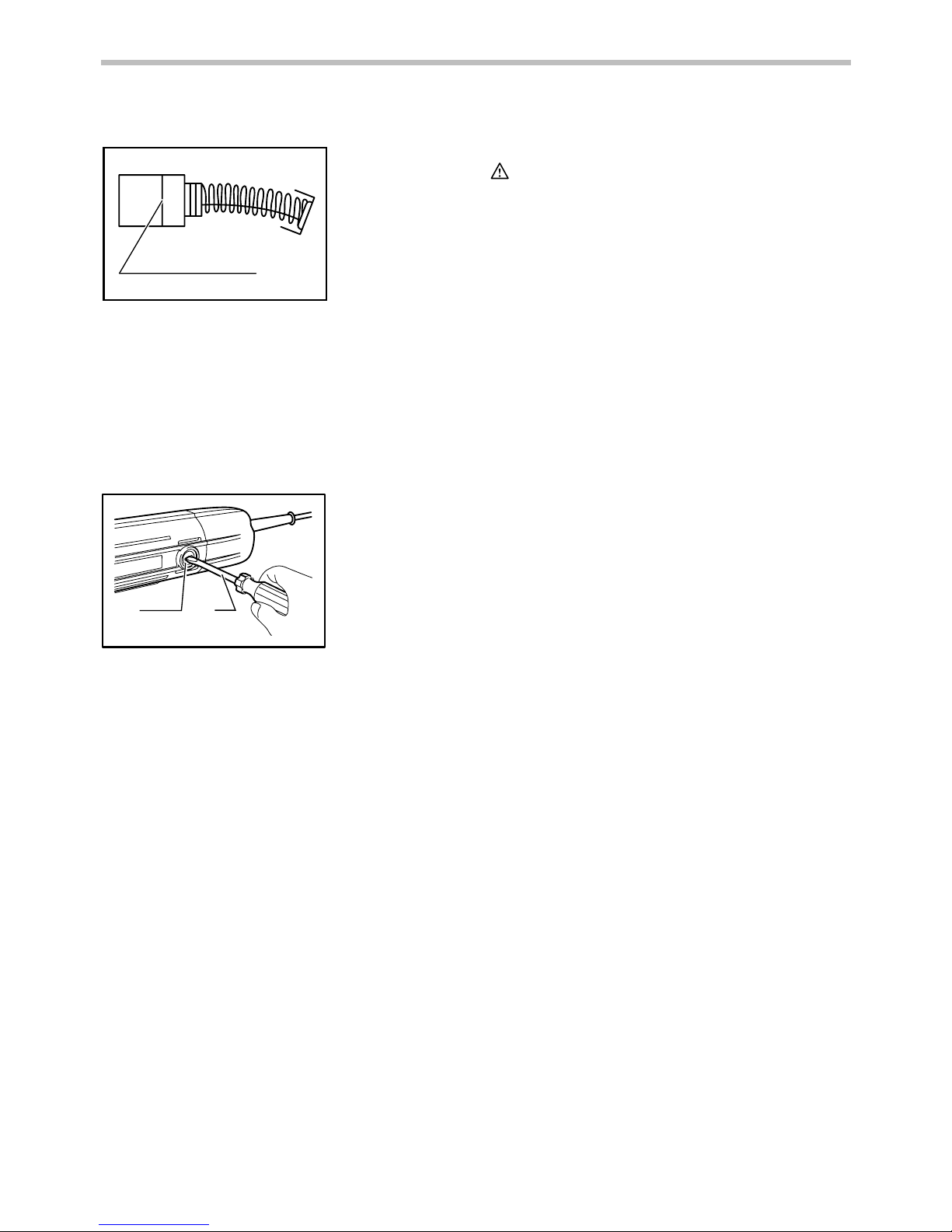

MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may result.
2
1
003847
The tool and its air vents have to be kept clean. Regularly clean the tool's air vents or whenever the vents start to become obstructed.
1. Exhaust vent
2. Inhalation vent
1. Lock nut
2. Abrasive cut-off wheel
3. Inner flange
4. Wheel guard for cut-off wheel
1. Wire wheel brush
1. Wire cup brush
Page 8
8
Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly. Replace when they wear down to the limit mark. Keep the carbon brushes clean and free to slip in the holders. Both carbon brushes should be replaced at the same time. Use only identical carbon brushes. Use a screwdriver to remove the brush holder caps. Take out the worn carbon brushes, insert the new ones and secure the brush holder caps.
12
003569
To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool specified in this manual. The use of any other accessories or attachments might present a risk of injury to persons. Only use accessory or attachment for its stated purpose.
• Your tool is supplied with a guard for use with a
depressed center grinding wheel, multi-disc, flex wheel and wire wheel brush. A cut-off wheel can also be used with an optional guard. If you decide to use your Makita grinder with approved accessories which you purchase from your Makita distributor or factory service center, be sure to obtain and use all necessary fasteners and guards as recommended in this manual. Your failure to do
so could result in personal injury to you and others. If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.
1. Brush holder cap
2. Screwdriver
1. Limit mark
Page 9
9
2
3
5
22
11
12 13
4
14
5
33
5
6
7
8
9
10
1
4
001179

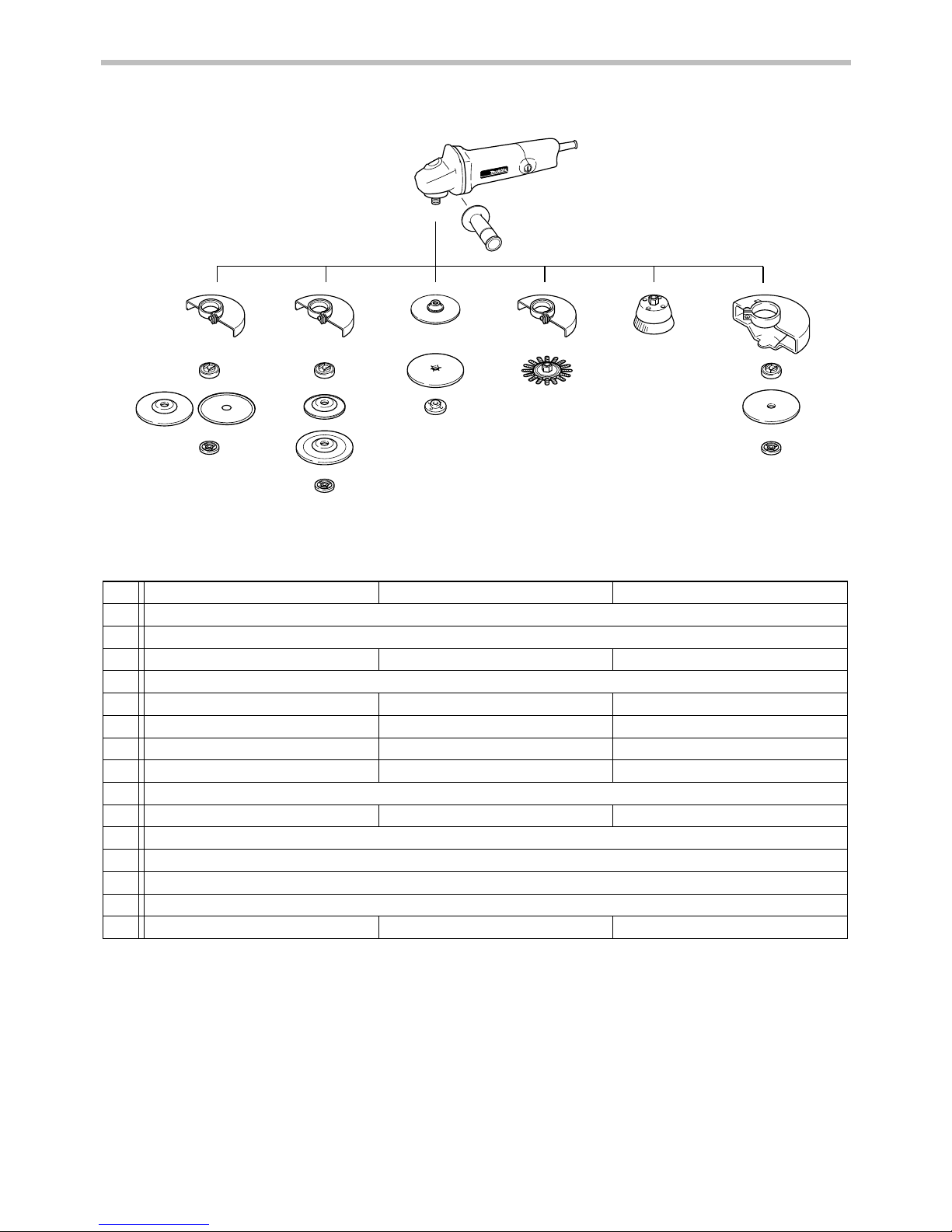

MT951 MT952 MT953 1 2 3 Inner flange 35 Inner flange 45 Inner flange 45 4
Depressed center grinding wheel/Multi-disc
5 Lock nut 10-35 Lock nut 5/8-45 Lock nut 5/8-45 6 Plastic pad N/A N/A 7 Flex wheel N/A N/A 8 Rubber pad 76 Rubber pad 100 Rubber pad 115 9
10 Sanding lock nut 10-30 Sanding lock nut 5/8-48 Sanding lock nut 5/8-48 11 12 13 14
- Lock nut wrench 20 Lock nut wrench 28 Lock nut wrench 28
Cut-off wheel
Wheel guard (For cut-off wheel)
Grip 36
Wheel guard
Wire wheel brush
Wire cup brush
Abrasive disc
006519
Page 10
10
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested before leaving the factory. It is warranted to be free of defects from workmanship and materials for the period of ONE YEAR from the date of original purchase. Should any trouble develop during this one year period, return the COMPLETE tool, freight prepaid, to one of Makita’s Factory or Authorized Service Centers. If inspection shows the trouble is caused by defective workmanship or material, Makita will repair (or at our option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES FROM THE SALE OR USE OF THE PRODUCT. THIS DISCLAIMER APPLIES BOTH DURING AND AFTER THE TERM OF THIS WARRANTY. MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED WARRANTIES, INCLUDING IMPLIED WARRANTIES OF "MERCHANTABILITY" AND "FITNESS FOR A SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM OF THIS WARRANTY. This Warranty gives you specific legal rights, and you may also have other rights which vary from state to state. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
repairs have been made or attempted by others: repairs are required because of normal wear and tear: the tool has been abused, misused or improperly maintained: alterations have been made to the tool.
EN0006-1
Page 11
11
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle MT951 MT952 MT953
Diamètre de la meule 100 mm (4") 115 mm (4-1/2") 125 mm (5")
Filetage de l'arbre M10 x 1,25 5/8" 5/8"
Vitesse à vide (T/MIN) 12 000/min 10 000/min 10 000/min
Longueur totale 266 mm (10-1/2") 266 mm (10-1/2") 266 mm (10-1/2")
Poids net 1,8 kg (3,9 lbs) 2,0 kg (4,5 lbs) 2,0 kg (4,5 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
USA002-2
Règles de sécurité générales
(POUR TOUS LES OUTILS)
MISE EN GARDE ! Assurez-vous d'avoir lu et compris toutes les instructions. Il y a risque de choc
électrique, d'incendie et/ou de blessure grave si les instructions ci-dessous ne sont pas respectées.
CONSERVEZ CE MODE D'EMPLOI.
Zone de travail
1. Maintenez votre aire de travail propre et bien éclairée. Les établis encombrés et les aires de
travail sombres ouvrent la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière ou les vapeurs peuvent s'enflammer.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un outil électrique. Ils pourraient vous distraire et
vous faire perdre la maîtrise de l'outil.
Sécurité en matière d'électricité
4. Les outils à double isolation sont équipés d'une fiche polarisée (une des lames est plus large que l'autre), qui ne peut se brancher que d'une seule façon dans une prise polarisée. Si la fiche n'entre pas parfaitement dans la prise, inversez sa position ; si elle n'entre toujours pas bien, demandez à un électricien qualifié d'installer une prise de courant polarisée. Ne modifiez pas la fiche de l'outil. La double
isolation
élimine le besoin d'un cordon d'alimentation à trois fils avec mise à la terre ainsi que d'une prise de courant mise à la terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs, cuisinières, réfrigérateurs, etc.). Le risque de
choc électrique est plus grand si votre corps est en contact avec la terre.
6. N'exposez pas les outils électriques à la pluie ou à l'eau. La présence d'eau dans un outil électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez
pas l'outil par son cordon et ne débranchez pas la fiche en tirant sur le cordon. Gardez le cordon à l'écart de la chaleur, de l'huile, des bords tranchants et des pièces en mouvement. Remplacez immédiatement un cordon endommagé. Un cordon endommagé augmente
le risque de choc électrique.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, employez un prolongateur pour l'extérieur marqué "W-A" ou "W". Ces cordons
sont faits pour être utilisés à l'extérieur et réduisent le risque de choc électrique.
Sécurité personnelle
9. Restez alerte, attentif à vos gestes, et faites preuve de bon sens lorsque vous utilisez un outil électrique. Évitez d'utiliser l'outil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Tout
moment d'inattention pendant l'utilisation d'un outil électrique comporte un risque de blessure grave.
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les cheveux longs. N'approchez jamais les cheveux, les vêtements ou les gants des pièces en mouvement. Des vêtements flottants,
des bijoux ou des cheveux longs risquent d'être happés par des pièces en mouvement.
11. Méfiez-vous d'un démarrage accidentel. Avant
de brancher l'outil, assurez-vous que son interrupteur est en position d'arrêt. En
Page 12
12
transportant l'outil avec le doigt sur l'interrupteur ou en branchant un outil dont l'interrupteur est en position de marche, vous ouvrez toute grande la porte aux accidents.
12. Enlevez les clés de réglage ou de serrage avant de démarrer l'outil. Une clé laissée dans une pièce tournante de l'outil peut provoquer des blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout temps. Un bonne stabilité vous permet de mieux
réagir à une situation inattendue.
14. Utilisez des accessoires de sécurité. Portez toujours un protecteur pour la vue. Selon les conditions, portez aussi un masque antipoussière, des bottes de sécurité antidérapantes, un casque protecteur et/ou une protection d'oreille. Les lunettes ordinaires et les lunettes de soleil NE constituent PAS un protecteur pour la vue.
Utilisation et entretien des outils
15. Immobilisez le matériau sur une surface stable au moyen de brides ou de toute autre façon adéquate. Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilité insuffisante et peut entraîner une perte de maîtrise de l'outil.
16. Ne forcez pas l'outil. Utilisez un outil qui convient au travail à effectuer. Si vous utilisez le bon outil et respectez le régime pour lequel il a été conçu, il effectuera un travail de meilleure qualité et de façon plus sûre.
17. N'utilisez pas un outil si son interrupteur est bloqué. Un outil que vous ne pouvez pas commander par son interrupteur est dangereux et doit être réparé.
18. Débranchez la fiche de l'outil avant d'effectuer
un réglage, de changer d'accessoire ou de ranger l'outil. De telles mesures préventives de
sécurité réduisent le risque de démarrage accidentel de l'outil.
19. Une fois l'utilisation de l'outil terminée,
rangez-le hors de portée des enfants et personnes qui en ignorent le fonctionnement.
Les outils représentent un danger entre les mains
de personnes qui n'en connaissent pas le mode d'utilisation.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien affûtés et propres. Des outils bien entretenus,
dont les arêtes sont bien tranchantes, sont moins susceptibles de coincer et plus faciles à diriger.
21. Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu'aucune pièce n'est cassée et que l'outil n'a subi aucun dommage affectant son bon fonctionnement. Le cas échéant, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont causés par
des outils mal entretenus.
22. N'utilisez que des accessoires que le fabricant recommande pour votre modèle d'outil. Certains accessoires peuvent convenir à un outil, mais être dangereux avec un autre.
Réparation
23. La réparation des outils électriques doit être confiée à un réparateur qualifié. La réparation
ou l'entretien effectué par du personnel non qualifié risque d'entraîner des blessures.
24. Pour la réparation d'un outil, des pièces
identiques aux pièces d'origine doivent être utilisées. Suivez les directives données à la section ≪ENTRETIEN≫ de ce manuel. L'emploi
de pièces non autorisées ou le non-respect des instructions d'entretien peut créer un risque de choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT. Assurez-vous que le cordon prolongateur est en bon état. Lors de l'utilisation d'un cordon prolongateur, utilisez sans faute un cordon assez gros pour conduire le courant que l'outil nécessite. Un cordon trop petit provoquera une baisse de tension de secteur, résultant en une perte de puissance et une surchauffe. Le Tableau 1 indique la dimension appropriée de cordon selon sa longueur et selon l'intensité nominale indiquée sur la plaque signalétique. En cas de doute sur un cordon donné, utilisez le cordon suivant (plus gros). Plus le numéro de gabarit indiqué est petit, plus le cordon est gros.
Tableau 1. Gabarit minimum du cordon
Intensit
é nominale
Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre am
éricain des fils
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12 12 16 14 12
Non recommand
é
000173
Page 13
13
USB005-4
RÈGLES DE SÉCURITÉ PARTICULIÈRES
NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent la meuleuse. L'utilisation non sécuritaire ou incorrecte de cet outil comporte un risque de blessure grave.
1. Utilisez toujours un protecteur de meule approprié. Le protecteur arrête les éclats en cas
de bris de la meule.
2. Les accessoires utilisés doivent être conçus
pour être utilisés au moins à la vitesse recommandée sur l'étiquette d'avertissement de l'outil. Toute meule ou tout accessoire utilisé à
une vitesse supérieure à sa capacité risque de voler en éclats et de causer des blessures.
3. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l'outil de coupe pourrait venir en contact avec un câblage dissimulé ou avec son propre cordon. En cas
de contact avec un conducteur sous tension, les pièces métalliques à découvert de l'outil transmettraient un choc électrique à l'utilisateur.
4. Lors de l'utilisation des meules à moyeu
déporté, assurez-vous d'utiliser exclusivement des meules renforcées de fibre de verre.
5. Portez toujours des lunettes de sécurité ou des lunettes à coques. Les lunettes ordinaires et les lunettes de soleil ne sont PAS des lunettes de sécurité.
6. Avant l'utilisation, vérifiez toujours soigneusement l'absence de fissures ou de dommages sur la meule. Remplacez immédiatement toute meule fissurée ou endommagée. Faites tourner l'outil à vide (avec son protecteur) pendant environ 1 minute, en le maintenant à l'écart de toute personne présente. Si la meule est défectueuse, elle se détachera probablement pendant ce test.
7. Utilisez exclusivement les flasques spécifiés pour cet outil.
8. Prenez garde d'endommager l'axe, le flasque (tout particulièrement sa surface de pose) ou le contre-écrou. La meule risque de casser si ces pièces sont endommagées.
9. NE JAMAIS utiliser cet outil avec des lames à bois ou autres lames de scie. Les lames de ce type sautent fréquemment lorsqu'elles sont
utilisées sur une meuleuse et risquent d'entraîner une perte de maîtrise pouvant causer des blessures.
10. Tenez l'outil fermement.
11. Gardez les mains éloignées des pièces en
rotation.
12. Assurez-vous que le cordon ne se trouve pas dans la trajectoire du disque. N'enroulez pas le cordon autour de votre bras ou poignet. Si vous perdez le contrôle de l'outil, le cordon risque de s'enrouler autour de vous et de causer une blessure.
13. Assurez-vous que la meule n'entre pas en contact avec la pièce avant de mettre l'outil sous tension.
14. Avant d'utiliser l'outil sur la pièce elle-même, laissez-le tourner un instant. Soyez attentif à toute vibration ou sautillement pouvant indiquer que la meule n'est pas bien installée ou qu'elle est mal équilibrée.
15. Utilisez la face spécifiée de la meule pour meuler.
16. Prenez garde aux étincelles qui jaillissent. Tenez l'outil de sorte que les étincelles ne jaillissent pas vers vous, vers une personne présente ou vers un matériau inflammable.
17. N'abandonnez pas l'outil alors qu'il tourne. Ne faites fonctionner l'outil qu'une fois que vous l'avez bien en main.
18. Ne touchez pas la pièce immédiatement après l'utilisation ; elle peut être très chaude et brûler votre peau.
19. Portez TOUJOURS des vêtements adéquats pour protéger la peau du contact avec des pièces meulées encore chaudes, ces vêtements incluant les chandails à manches longues, les gants de cuir et les tabliers de travail.
20. L'utilisation de cet outil pour meuler ou poncer certains produits, les surfaces peintes et le bois peut exposer l'utilisateur à des poussières qui contiennent des substances dangereuses. Veuillez porter une protection des voies respiratoires adéquate.
21. Une fois l'utilisation terminée, assurez-vous que la meule ne tourne plus avant de déposer l'outil. Il y a risque de blessure si vous déposez l'outil alors que la meule tourne encore.
CONSERVEZ CE MODE D'EMPLOI.
Page 14
14
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité du présent manuel d'instructions peuvent entraîner une grave blessure.
USD201-2
Symboles
Les symboles utilisés pour l'outil sont indiqués ci-dessous.
・ volts
・ ampères
・ hertz
・ courant alternatif
・ vitesse à vide
・ construction, catégorie II
・ tours ou alternances par minute
DESCRIPTION DU FONCTIONNEMENT
ATTE NTI ON :
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de l'ajuster ou de vérifier son fonctionnement.
Blocage de l'arbre
1
003838
ATTE NTI ON :
• N'activez jamais le blocage de l'arbre alors que
l'arbre bouge. Vous pourriez endommager l'outil. Appuyez sur le blocage de l'arbre pour empêcher l'arbre de tourner lors de l'installation ou du retrait des accessoires.
Interrupteur
1
003568
ATTE NTI ON :
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient en position d'"OFF" lorsque la partie arrière de l'interrupteur à glissière est enfoncée.
• Pour rendre le travail de l'utilisateur plus
confortable lors d'une utilisation prolongée, l'interrupteur peut être verrouillé en position de marche. Soyez prudent lorsque vous verrouillez l'outil en position de marche, et maintenez une
poigne solide sur l'outil. Pour mettre l'outil en marche, faites glisser l'interrupteur à glissière vers la positon d'"I (ON)". Pour une utilisation continue, appuyez sur la partie avant de l'interrupteur à glissière pour le verrouiller. Pour arrêter l'outil, appuyez sur la partie arrière de l'interrupteur à glissière, puis faites-le glisser vers la position d'"O (OFF)".
ASSEMBLAGE
ATTE NTI ON :
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Installation de la poignée latérale (poignée)
003839
ATTE NTI ON :
• Avant d'utiliser l'outil, assurez-vous toujours que la
poignée latérale est installée de façon sûre. Vissez la poignée latérale à fond sur la position de l'outil comme illustré sur la figure.
1. Levier d’interrupteur à glissière
1. Verrouillage de l'arbre
Page 15
15
Installation ou retrait du carter de meule
1
2
3
010633
1
2
3
010634
ATTE NTI ON :
• En utilisant un disque multiple/roue de meulage à
centre concave, roue de meulage flexible, roue à brosse métallique ou roue de tronçonnage, le protecteur de roue de meulage doit être monté sur l'outil de façon que le côté fermé du protecteur soit
toujours dirigé vers l'opérateur. Montez le protecteur de roue en alignant la partie saillante de sa bande sur l'entaille du boîtier de roulement. Faites ensuite tourner le protecteur de roue de 180 degrés dans le sens des aiguilles d'une montre ou dans le sens inverse. Assurez-vous de serrer la vis fermement. Pour retirer le carter de meule, suivez la procédure de l'installation de l'autre côté.
Installation ou démontage du disque multiple/roue de meulage à centre concave.
1
2
3
003840
AVERTISSEMENT:
• Utiliser toujours le protecteur fourni lorsque le
disque multiple/roue de meulage à centre concave est monté sur l'outil. La roue de meulage peut se briser durant l'utilisation et le protecteur sert à
réduire les risques de blessures. Monter la bague interne sur la broche. Disposer le disque/roue de meulage sur la bague interne et visser l'écrou de verrouillage sur la broche. Pour serrer le contre-écrou, appuyez fermement sur le blocage de l'arbre pour empêcher l'arbre de tourner, puis utilisez la clé à contre-écrou en serrant fermement dans le sens des aiguilles d'une montre.
1
2
001649
Pour retirer la meule, suivez la procédure de l'installation de l'autre côté.
Installation ou retrait de la meule flexible (accessoire en option)
1 2
3 4
003841
AVERTISSEMENT:
• Utiliser toujours le protecteur fourni quand la roue
de meulage flexible est montée sur l'outil. La roue
de meulage peut se briser durant l'utilisation et le
protecteur aide à réduire les risques de blessures. Suivez les instructions données pour la meule ou le multidisque à moyeu déporté, mais en plaçant également un plateau en plastique sur la meule. Pour l'ordre d'assemblage, référez-vous à la page des accessoires du présent manuel.
1. Contre-écrou
2. Meule flexible
3. Plateau en plastique
4. Bague interne
1. Clé à contre-écrou
2. Verrouillage de l'arbre
1. Contre-écrou
2. Meule à moyeu déporté/ Multi-disque
3. Bague interne
1. Carter de meule
2. Cage de roulement
3. Vis
1. Carter de meule
2. Cage de roulement
3. Vis
Page 16
16
Installation ou retrait du disque abrasif (accessoire en option)
1
2
3
003842
NOTE:
• Utilisez les accessoires de ponçage recommandés
dans le présent manuel d'instructions. Ces
derniers doivent être achetés séparément. Montez le plateau de caoutchouc sur l'arbre. Ajustez le disque sur le plateau de caoutchouc et vissez le contre-écrou sur l'arbre. Pour serrer le contre-écrou, appuyez fermement sur le blocage de l'arbre pour empêcher l'arbre de tourner, puis utilisez la clé à contre-écrou en serrant fermement dans le sens des aiguilles d'une montre. Pour retirer le disque, suivez la procédure d'installation de l'autre côté.
UTILISATION
AVERTISSEMENT:
• l n'est jamais nécessaire de forcer l'outil. Le poids
de l'outil lui-même suffit à assurer une pression
adéquate. Le fait de forcer l'outil ou d'appliquer une
pression excessive comporte un risque dangereux
de casser la meule.
• Remplacez TOUJOURS la meule lorsque vous
échappez l'outil pendant le meulage.
• Ne frappez JAMAIS le disque de meulage ou la
meule contre la pièce à travailler.
• Évitez de laisser la meule sautiller ou accrocher,
tout spécialement lorsque vous travaillez dans les
coins, sur les bords tranchants, etc. Cela peut
causer une perte de contrôle et un choc en retour.
• N'utilisez JAMAIS cet outil avec des lames à bois
et autres lames de scie. Les lames de ce type
sautent fréquemment lorsqu'elles sont utilisées sur
une meuleuse et risquent d'entraîner une perte de
contrôle pouvant causer des blessures.
ATTE NTI ON :
• Après l'utilisation, mettez toujours l'outil hors
tension et attendez l'arrêt complet de la meule
avant de déposer l'outil.
Opérations de meulage et de ponçage
TOUJOURS tenir l'outil fermement avec une main posée sur le blindage et l'autre retenant le manche latéral. Mettre l'outil en marche et appliquer la roue de meulage ou le disque sur la pièce d'usinage. En général, maintenir le bord de la roue de meulage ou du disque à un angle d'environ 15 degrés sur la surface de la pièce d'usinage. Durant la période de rodage d'une nouvelle roue de meulage, ne pas utiliser la meule dans le sens B, sinon elle plongerait dans la pièce d'usinage. Une fois que le bord de la roue de meulage ait été arrondi à l'usage, la roue de meulage peut servir dans les deux sens A et B.
003843
Utilisation avec une brosse coupe métallique (accessoire en option)
1
003844
ATTE NTI ON :
• Vérifiez le fonctionnement de la brosse en faisant
fonctionner l'outil sans charge, en vous assurant que personne ne se trouve devant la brosse ou sur sa trajectoire.
• N'utilisez pas la brosse si elle est endommagée ou
déséquilibrée. L'utilisation d'une brosse endommagée augmente les risques de blessure
au contact des fils cassés. Débrancher l'outil et le disposer tête en bas pour permettre d'accéder facilement à la broche. Démonter tout accessoire se trouvant sur la broche. Enfoncer la brosse métallique à coupelle sur la broche et la serrer avec la clé fournie. En utilisant la brosse, éviter de presser de trop pour éviter de courber excessivement les fils métalliques, ce qui pourrait conduire à une mise hors d'usage prématurée.
1. Brosse coupe métallique
1. Contre-écrou
2. Disque abrasif
3. Plateau de caoutchouc
Page 17
17
Utilisation avec une brosse métallique circulaire (accessoire en option)
1
003845
ATTE NTI ON :
• Vérifiez le fonctionnement de la brosse métallique
circulaire en faisant fonctionner l'outil sans charge, en vous assurant que personne ne se trouve devant la brosse métallique circulaire ou sur sa trajectoire.
• N'utilisez pas la brosse métallique circulaire si elle
est endommagée ou déséquilibrée. L'utilisation d'une brosse métallique circulaire endommagée augmente les risques de blessure au contact des fils cassés.
• Avec les brosses métalliques circulaires, utilisez
TOUJOURS le carter, en vous assurant que le diamètre de la brosse n'est pas trop grand pour le carter. La brosse peut se casser en cours d'utilisation et le carter réduit alors les risques de
blessure. Débranchez l'outil et placez-le la tête en bas pour permettre un accès facile à l'arbre. Retirez tous les accessoires de l'arbre. Enfilez la brosse métallique circulaire sur l'arbre et serrez avec les clés. Lorsque vous utilisez la brosse métallique circulaire, évitez d'appliquer une pression telle que les fils seront trop pliés et se casseront plus rapidement que lors d'une utilisation normale.
Fonctionnement avec une meule abrasive à tronçonner (accessoire en option)
1 2
3 4
003846
AVERTISSEMENT:
• En utilisant une meule abrasive à tronçonner,
utiliser sans faute le protecteur de roue spécial
conçu essentiellement à cette intention.
• NE JAMAIS utiliser de meule à tronçonner pour le
meulage latéral. Ne modifiez jamais l'angle de la meule pendant la coupe. La meule à tronçonner se fissurera ou se cassera si vous lui appliquez une pression latérale (comme pour le meulage), entraînant un risque de blessure grave.
ENTRETIEN
ATTE NTI ON :
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d’essence, de benzine, de solvant,
d'alcool ou d‘autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
2
1
003847
L'outil et ses orifices d'aération doivent être maintenus propres. Nettoyez régulièrement les orifices d'aération de l'outil, ou chaque fois qu'ils commencent à se boucher.
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux charbons doivent être remplacés en même temps. N'utilisez que des charbons identiques. Utilisez un tournevis pour retirer les bouchons de porte-charbon. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de porte-charbon.
1. Trait de limite d'usure
1. Orifice de sortie d’air
2. Orifice d'entrée d'air
1. Contre-écrou
2. Meule à découper
3. Bague interne
4. Carter de meule à découper
1. Brosse métallique à touret
Page 18
18
12
003569
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTE NTI ON :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.
• Cet outil est doté d'un protecteur servant
conjointement avec une roue de meulage, disque multiple, roue de meulage flexible et roue à brosse métallique à centre concave. Une roue de tronçonnage peut également être utilisée conjointement avec un protecteur en option. Si l'on envisage d'utiliser la meule avec des accessoires approuvés Makita obtenus au centre d'entretien ou chez le distributeur Makita, ne pas manquer de se procurer et d'utiliser également toutes les pièces de serrage et protecteurs recommandés dans ce manuel. L'inobservation de ce conseil risquerait d'entraîner des blessures à soi-même ou à
d'autres personnes se trouvant à proximité. Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.
1. Bouchon de porte-charbon
2. Tournevis
Page 19
19
2
3
5
22
11
12 13
4
14
5
33
5
6
7
8
9
10
1
4
001179
MT951 MT952 MT953 1 2 3 Bague interne 35 Bague interne 45 Bague interne 45 4
Meule à moyeu déporté/Multi-disque 5 Écrou de verrouillage 10-35 Écrou de verrouillage 5/8-45 Écrou de verrouillage 5/8-45 6 Plateau en plastique ND ND 7 Meule flexible ND ND 8 Plateau de caoutchouc 76 Plateau de caoutchouc 100 Plateau de caoutchouc 115 9
10
Écrou de verrouillage de ponçage 10-30 Écrou de verrouillage de ponçage 5/8-48 Écrou de verrouillage de ponçage 5/8-48 11 12 13 14
- Clé à contre-écrou 20 Clé à contre-écrou 28 Clé à contre-écrou 28
Disque à découper
Carter de meule (pour meule à découper)
Poignée 36
Carter de meule
Brosse métallique à touret
Brosse coupe métallique
Disque abrasif
006519
Page 20
20
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d’usine. Nous garantissons qu’il sera exempt de défaut de fabrication et de vice de matériau pour une période d’UN AN à partir de la date de son achat initial. Si un problème quelconque devait survenir au cours de cette période d’un an, veuillez retourner l’outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l’outil gratuitement (ou le remplacera, à sa discrétion) si un défaut de fabrication ou un vice de matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE PAR CETTE GARANTIE. MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE “QUALITÉ MARCHANDE” ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR CETTE GARANTIE. Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d’autres droits, qui varient d’un État à l’autre. Certains États ne permettant pas l’exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s’applique pas à vous. Certains États ne permettant pas la limitation de la durée d’application d’une garantie tacite, il se peut que la limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par un tiers: des réparations s’imposent suite à une usure normale: l’outil a été malmené, mal utilisé ou mal entretenu: l’outil a subi des modifications.
EN0006-1
Page 21
21
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo MT951 MT952 MT953
Diámetro de disco 100 mm (4") 115 mm (4-1/2") 125 mm (5")
Rosca del eje M10 x 1,25 5/8" 5/8"
Revoluciones por minuto (r.p.m.) 12 000 r/min 10 000 r/min 10 000 r/min
Longitud total 266 mm (10-1/2") 266 mm (10-1/2") 266 mm (10-1/2")
Peso neto 1,8 kg (3,9 lbs) 2,0 kg (4,5 lbs) 2,0 kg (4,5 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
USA002-2
NORMAS DE SEGURIDAD GENERALES
(Para todas las herramientas)
¡ADVERTENCIA! Lea y entienda todas las instrucciones. El no seguir todas las instrucciones
listadas abajo, podrá resultar en una descarga eléctrica, incendio y/o heridas personales graves.
GUARDE ESTAS INSTRUCCIONES
Área de trabajo
1. Mantenga su área de trabajo limpia y bien iluminada. Los bancos de trabajo atestados y las
áreas oscuras son una invitación a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presencia de líquidos, gases o polvo inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los humos.
3. Mantenga a los curiosos, niños, y visitantes
alejados mientras utiliza una herramienta eléctrica. Las distracciones le pueden hacer
perder el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están equipadas con una clavija polarizada (uno de los bornes es más ancho que el otro.) Esta clavija encajará en una toma de corriente polarizada en un sentido solamente. Si la clavija no encaja totalmente en la toma de corriente, invierta la clavija. Si aún así no encaja, póngase en contacto con un electricista cualificado para que le instale una toma de corriente polarizada. No cambie la
clavija de ninguna forma. El doble aislamiento
elimina la necesidad de disponer de un cable de alimentación de tres hilos conectado a tierra y de un sistema de suministro de corriente conectado a tierra.
5. Evite tocar con el cuerpo superficies
conectadas a tierra tales como tubos, radiadores, cocinas y refrigeradores. Si su
cuerpo está puesto a tierra existirá un mayor riesgo de que se produzca una descarga eléctrica.
6. No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. La entrada de agua en una herramienta eléctrica aumentará el riesgo de que se produzca una descarga eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar las herramientas ni tire de él para desenchufar la clavija de la toma de corriente. Mantenga el cable alejado del calor, aceite, bordes cortantes o partes en movimiento. Reemplace los cables dañados inmediatamente. Los cables dañados
aumentarán el riesgo de que se produzca una descarga eléctrica.
8. Cuando emplee una herramienta eléctrica en
exteriores, utilice cables de extensión que lleven la marca “W-A” o “W”. Estos cables
están catalogados para uso en exteriores y reducen el riesgo de que se produzcan descargas eléctricas.
Seguridad personal
9. Esté alerta, concéntrese en lo que esté haciendo y emplee el sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta cuando esté cansado o bajo la influencia de drogas, alcohol, o medicamentos. Un momento sin atención
mientras se están utilizando herramientas eléctricas podrá resultar en heridas personales
Page 22
22
graves.
10. Vístase apropiadamente. No se ponga ropa
holgada ni joyas. Récojase el pelo si lo tiene largo. Mantenga su pelo, ropa, y guantes alejados de las partes en movimiento. La ropa
holgada, las joyas, o el pelo largo pueden engancharse en las partes en movimiento.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté apagado antes de enchufar la herramienta. El transportar
herramientas con el dedo en el interruptor o el enchufar herramientas que tengan el interruptor puesto en encendido invita a accidentes.
12. Retire las llaves de ajuste y llaves de apriete antes de encender la herramienta. Una llave de ajuste o llave de apriete que sea dejada puesta en una parte giratoria de la herramienta podrá resultar en heridas personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el equilibrio en todo momento. El mantener los
pies sobre suelo firme y el equilibrio permiten un mejor control de la herramienta en situaciones inesperadas.
14. Utilice equipo de seguridad. Póngase siempre
protección para los ojos. Las mascaras contra el polvo, botas antideslizantes, casco rígido, o protección para los oídos deberán ser utilizados para las condiciones apropiadas.
Las gafas normales o de sol NO sirven para proteger los ojos.
Utilización y cuidado de las herramientas
15. Utilice mordazas u otros medios de sujeción prácticos para sujetar y apoyar la pieza de trabajo en una plataforma estable. El sujetar la
pieza de trabajo con la mano o contra su cuerpo es inestable y puede llevar a la pérdida del control.
16. No fuerce la herramienta. Utilice la herramienta adecuada para su tarea. La herramienta correcta realizará la tarea mejor y de forma más segura a la potencia para la que ha sido diseñada.
17. No utilice la herramienta si el interruptor no la enciende o la apaga. Cualquier herramienta que no pueda ser controlada con el interruptor será peligrosa y deberá ser reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o guardar la herramienta. Tales medidas de
seguridad preventiva reducirán el riesgo de que la herramienta pueda ser puesta en marcha por descuido.
19. Guarde las herramientas que no esté
utilizando fuera del alcance de los niños y otras personas no preparadas. Las
herramientas son peligrosas en manos de personas no preparadas.
20. Mantenga las herramientas con cuidado.
Mantenga las herramientas de corte afiladas y limpias. Las herramientas bien mantenidas con
los bordes de corte afilados son menos propensas a estancarse y más fáciles de controlar.
21. Compruebe que no haya partes móviles
desalineadas o estancadas, rotura de partes, y cualquier otra condición que pueda afectar al funcionamiento de la herramienta. Si la herramienta está dañada, haga que se la reparen antes de utilizarla. Muchos accidentes
son ocasionados por herramientas mal mantenidas.
22. Utilice solamente accesorios que estén
recomendados por el fabricante para su modelo. Los accesorios que puedan ser
apropiados para una herramienta, podrán resultar peligrosos cuando se utilicen con otra herramienta.
Servicio
23. El servicio de la herramienta deberá ser realizado solamente por personal de reparación cualificado. Un servicio o
mantenimiento realizado por personal no cualificado podrá resultar en un riesgo de sufrir heridas.
24. Cuando haga el servicio a una herramienta,
utilice solamente piezas de repuesto idénticas. Siga las instrucciones de la sección de Mantenimiento de este manual. La utilización
de piezas no autorizadas o el no seguir las instrucciones de mantenimiento podrá crear un riesgo de descargas eléctricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS: Asegúrese de que su cable de extensión esté en buenas condiciones. Cuando utilice un cable de extensión, asegúrese de utilizar uno del calibre suficiente para conducir la corriente que demande el producto. Un cable de calibre inferior ocasionará una caída en la tensión de línea que resultará en una pérdida de potencia y recalentamiento. La Tabla 1 muestra el tamaño correcto a utilizar dependiendo de la longitud del cable y el amperaje nominal indicado en la placa de características. Si no está seguro, utilice el siguiente calibre más alto. Cuanto menor sea el número de calibre, más corriente podrá conducir el cable.
Page 23
23
Tabla 1. Calibre mínimo para el cable
Volts Longitud total del cable en metros
120 V~
7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)
Más de No más de Calibre del cable (AWG)
0 A 6 A 18161614
18 16 14 126 A 10 A
10 A 12 A 16 16 14 12 12 A 16 A 14 12
No se recomienda
Amperaje nominal
000173
USB005-4
NORMAS ESPECÍFICAS DE SEGURIDAD Advertencias y precauciones
NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para la amoladora. Si utiliza esta herramienta de forma no segura o incorrecta, podrá sufrir graves heridas personales.
1. Utilice siempre la guarda apropiada con el disco de amolar. A guard protects operator from
broken wheel fragments.
2. Los accesorios deberán tener una
especificación de al menos para la velocidad recomendada en la etiqueta de advertencia de la herramienta. Los discos y otros accesorios,
funcionando a una velocidad superior a la especificada pueden desintegrarse y ocasionar heridas.
3. Cuando realice una operación donde la
herramienta de corte pueda entrar en contacto con cableado oculto o con su propio cable, sujete la herramienta por las superficies de asimiento aisladas. El contacto con un cable con
corriente hará que la corriente circule por las partes metálicas expuestas de la herramienta y podrá electrocutar al operario.
4. Cuando utilice discos de amolar de centro
hundido, asegúrese de utilizar solamente discos reforzados con fibra de vidrio.
5. Utilice siempre gafas de seguridad o anteojos. Las gafas normales o de sol NO sirven para proteger los ojos.
6. Compruebe el disco cuidadosamente para ver si tienen grietas o daños antes de comenzar la operación. Reemplace el disco agrietado o dañado inmediatamente. Haga funcionar la herramienta (con la guarda) en vacío durante un minuto aproximadamente, sujetándola
alejada de otras personas. Si el disco está defectuoso, probablemente se separará durante esta prueba.
7. Utilice solamente las bridas especificadas para esta herramienta.
8. Tenga cuidado de no dañar el eje, la brida (especialmente la cara de instalación) ni la contratuerca. Los daños en estas piezas podrán ocasionar la rotura del disco.
9. No utilice NUNCA la herramienta con discos para cortar madera ni otros discos de sierra. Los discos de ese tipo cuando se utilizan en una amoladora con frecuencia ocasionan retrocesos bruscos y pérdida del control que acarrean heridas personales.
10. Sujete la herramienta firmemente.
11. Mantenga las manos alejadas de las partes
giratorias.
12. Asegúrese de que el cable esté alejado del disco. No enrolle el cable alrededor de su mano o muñeca. Si pierde el control de la herramienta, el cable podrá enrollarse alrededor de usted y causarle heridas.
13. Asegúrese de que el disco no esté haciendo contacto con la pieza de trabajo antes de activar el interruptor.
14. Antes de utilizar la herramienta en una pieza de trabajo definitiva, déjala funcionar durante un rato. Observe para ver si hay vibración o bamboleo que pueda indicar una incorrecta instalación o disco mal equilibrado.
15. Utilice la superficie especificada del disco para realizar el amolado.
16. Tenga cuidado con las chispas que salen volando. Sujete la herramienta de forma que las chispas salgan volando en dirección contraria a usted y otras personas o materiales inflamables.
17. No deje la herramienta funcionando. Póngala en marcha solamente cuando la tenga en la mano.
Page 24
24
18. No toque la pieza de trabajo inmediatamente
después de la operación; podrá estar muy caliente y quemarle la piel.
19. Póngase SIEMPRE indumentaria apropiada incluyendo camisas de manga larga, guantes de cuero y delantales de taller para proteger la piel contra el contacto con virutas calientes.
20. La utilización de esta herramienta para amolar o pulir algunos productos, pinturas y madera podrá exponer al usuario a polvo que contenga sustancias peligrosas. Utilice protección respiratoria apropiada.
21. Después de utilizar la herramienta, asegúrese de que el giro del disco se detiene completamente antes de dejar la herramienta. Si deja la herramienta con el disco girando podrá ocasionar heridas personales.
GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA:
EL MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar serias heridas personales.
USD201-2
Símbolos
A continuación se muestran los símbolos utilizados para la herramienta.
・ volts o voltios
・ amperes o amperios
・ hertz
・ corriente alterna
・ velocidad en vacío
・ Construcción clase II
・ revoluciones o alternaciones por minuto
DESCRIPCIÓN DEL FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de ajustar o comprobar cualquier función de la herramienta.
Bloqueo del eje
1
003838
PRECAUCIÓN:
• No accione nunca el bloqueo del eje cuando el eje
esté moviéndose. Podría dañarse la herramienta. Presione el bloqueo del eje para impedir que el eje gire cuando vaya a instalar o desmontar accesorios.
Accionamiento del interruptor
1
003568
PRECAUCIÓN:
• Antes de enchufar la herramienta, compruebe
siempre para confirmar que el interruptor
deslizable se acciona debidamente y que vuelve a
la posición “OFF” cuando se presione la parte
trasera del interruptor deslizable.
• El interruptor se puede bloquear en la posición
“ON” para mayor comodidad del operario durante
un uso prolongado. Tenga precaución cuando
bloquee la herramienta en la posición “ON” y
mantenga la herramienta agarrada firmemente. Para poner en marcha la herramienta, deslice el interruptor deslizable hacia la posición “I (ON)”. Para una operación continua, presione la parte delantera del interruptor deslizable para bloquearlo. Para parar la herramienta, presione la parte trasera del interruptor deslizable, después deslícelo hacia la posición “O (OFF)”.
1. Palanca de interruptor deslizable
1. Cierre del eje
Page 25
25
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de realizar cualquier trabajo en ella.
Instalación de la empuñadura lateral (mango)
003839
PRECAUCIÓN:
• Antes de realizar una operación, asegúrese
siempre de que la empuñadura lateral está
instalada firmemente. Rosque la empuñadura lateral firmemente en la posición de la herramienta mostrada en la figura.
Instalación o desmontaje del protector (guarda) de disco.
1
2
3
010633
1
2
3
010634
PRECAUCIÓN:
• Cuando se utilice un disco de amolar de centro
hundido/multidisco, disco flexible, disco de cepillo
de alambres, o disco de corte, el protector de disco
deberá ser montado en la herramienta de forma
que el lado cerrado del protector siempre quede
orientado hacia el operario. Coloque el protector de disco con la protuberancia en la banda de este protector alineada con la ranura de la caja de cojinetes. Luego gire el protector de disco unos 180° ya sea en sentido de las agujas del reloj, o bien, en sentido contrario. Asegúrese de ajustar bien el tornillo. Para desmontar el protector de disco, siga el procedimiento de instalación a la inversa.
Instalación o desmontaje de un disco de amolar de centro hundido/multidisco
1
2
3
003840
AVI SO :
• Utilice siempre el protector de disco suministrado
cuando esté instalado en la herramienta un disco
de amolar de centro hundido/multidisco. El disco
puede desintegrarse durante la utilización y el
protector ayuda a reducir las posibilidades de que
se produzcan heridas personales. Monte la brida interior en el eje. Encaje el disco encima de la brida interior y rosque la contratuerca en el eje. Para apretar la contratuerca, presione el bloqueo del eje firmemente para que el eje no pueda girar, después apriete firmemente hacia la derecha utilizando la llave de contratuerca.
1
2
001649
Para desmontar el disco, siga el procedimiento de instalación a la inversa.
1. Llave de contratuerca
2. Cierre del eje
1. Contratuerca
2.
Disco de amolar de centro hundido / multidisco
3. Brida interior
1. Protector (guarda) de disco
2. Caja de cojinetes
3. Tornillo
1. Protector (guarda) de disco
2. Caja de cojinetes
3. Tornillo
Page 26
26
Instalación o desmontaje de un disco flexible (accesorio opcional)
1 2
3 4
003841
AVI SO :
• Utilice siempre el protector de disco suministrado
cuando esté instalado en la herramienta un disco flexible. El disco puede desintegrarse durante la utilización y el protector ayuda a reducir las posibilidades de que se produzcan heridas
personales. Siga las instrucciones para disco de amolar de centro hundido/multidisco pero también utilice un plato de plástico sobre el disco. Vea el orden de montaje en la página de accesorios de este manual.
Instalación o desmontaje de un disco abrasivo (accesorio opcional)
1
2
3
003842
NOTA:
• Utilice accesorios para lijadora especificados en
este manual. Estos deberán ser adquiridos aparte. Monte el plato de goma en el eje. Encaje el disco en el plato de goma y rosque la contratuerca en el eje. Para apretar la contratuerca, presione el bloqueo del eje firmemente para que el eje no pueda girar, después apriete firmemente hacia la derecha utilizando la llave de contratuerca. Para desmontar el disco, siga el procedimiento de instalación a la inversa.
OPERACIÓN
AVI SO :
• Nunca deberá ser necesario forzar la herramienta.
El peso de la herramienta aplica la presión adecuada. Si se fuerza o aplica presión excesive, pueden causare serios daños en el disco.
• Reemplace el disco SIEMPRE si deja caer la
herramienta durante el amolado.
• No lance ni golpee NUNCA el disco de amolar u
otros discos contra la pieza de trabajo.
• Evite los rebotes y enganches del disco,
especialmente cuando trabaje esquinas, bordes agudos, etc. Esto podrá ocasionar la pérdida del control y retrocesos bruscos.
• No utilice NUNCA esta herramienta con discos
para cortar madera ni otros discos de sierra. Los discos de ese tipo cuando se utilizan en una amoladora con frecuencia ocasionan retrocesos bruscos y pérdida del control que acarrean heridas personales.
PRECAUCIÓN:
• Después de la operación, apague siempre la
herramienta y espere hasta que el disco se haya parado completamente antes de dejar la herramienta.
Operación de amolado y lijado
Sujete SIEMPRE la herramienta firmemente con una mano en la carcasa y la otra en la empuñadura lateral. Encienda la herramienta y después aplique el disco a la pieza de trabajo. En general, mantenga el borde del disco a un ángulo de unos 15 grados con la superficie de la pieza de trabajo. Durante el periodo de uso inicial de un disco nuevo, no trabaje con la amoladora en la dirección B porque tenderá a cortar la pieza de trabajo. Una vez que el borde del disco se haya redondeado con el uso, se podrá trabajar con el disco en ambas direcciones A y B.
003843
1. Contratuerca
2. Disco abrasivo
3. Plato de goma
1. Contratuerca
2. Disco flexible
3. Plato de plástico
4. Brida interior
Page 27
27
Operación con grata de alambres (accesorio opcional)
1
003844
PRECAUCIÓN:
• Compruebe la operación de la grata haciendo girar
la herramienta sin carga, asegurándose de que no
haya nadie enfrente ni en línea con la grata.
• No utilice una grata que esté dañada, o que esté
desequilibrada. La utilización de una grata dañada
podrá aumentar la posibilidad de heridas causadas
por el contacto con alambres rotos de la grata. Desenchufe la herramienta y póngala boca abajo para permitir un acceso fácil al eje. Quite cualquier accesorio que haya en el eje. Rosque la grata de alambres en el eje y apriétela con la llave suministrada. Cuando utilice la grata, evite aplicar presión excesiva que haga doblar demasiado los alambres, ocasionando una rotura prematura.
Operación con disco de cepillo de alambres (accesorio opcional)
1
003845
PRECAUCIÓN:
• Compruebe la operación del disco de cepillo de
alambres haciendo girar la herramienta sin carga,
asegurándose de que no haya nadie enfrente ni en
línea con el disco de cepillo de alambres.
• No utilice un disco de cepillo de alambres que está
dañado, o que esté desequilibrado. La utilización
de un disco de cepillo de alambres dañado podrá
aumentar la posibilidad de heridas causadas por el
contacto con alambres rotos.
• Utilice SIEMPRE el protector de disco con discos
de cepillo de alambres, asegurándose de que el
disco encaje dentro del protector. El disco puede
desintegrarse durante la utilización y el protector ayuda a reducir las posibilidades de que se
produzcan heridas personales. Desenchufe la herramienta y póngala boca abajo para permitir un acceso fácil al eje. Quite cualquier accesorio que haya en el eje. Rosque el disco de cepillo de alambres en el eje y apriételo con las llaves. Cuando utilice un disco de cepillo de alambres, evite aplicar presión excesiva que haga doblar demasiado los alambres, ocasionando una rotura prematura.
Operación con disco de corte abrasivo (accesorio opcional)
1 2
3 4
003846
AVI SO :
• Cuando utilice un disco de corte abrasivo,
asegúrese de utilizar solamente el protector de
disco especial diseñado para utilizar con discos de
corte.
• No utilice NUNCA un disco de corte para amolar
lateralmente. Durante las operaciones de corte, no cambie nunca el ángulo del disco. La aplicación de presión lateral en el disco de corte (al igual que en el amolado) hará que el disco se agriete y se rompa, ocasionando graves heridas personales.
1. Contratuerca
2. Disco de corte abrasivo
3. Brida interior
4. Guía de seguridad para la rueda de corte
1. Disco de cepillo de alambres
1. Grata de alambres
Page 28
28
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desenchufada antes de intentar realizar una inspección o mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto ocasione grietas o descoloramiento.
2
1
003847
La herramienta y sus aberturas de ventilación han de mantenerse limpias. Limpie las aberturas de ventilación regularmente o siempre que los orificios empiecen a estar obstruidos.
Substitución de las escobilhas de carbón
1
001145
Extraiga e inspeccione regularmente las escobillas de carbón. Sustitúyalas cuando se hayan gastado hasta la marca límite. Mantenga las escobillas de carbón limpias de forma que entren libremente en los portaescobillas. Ambas escobillas de carbón deberán ser sustituidas al mismo tiempo. Utilice únicamente escobillas de carbón idénticas. Utilice un destornillador para quitar los tapones portaescobillas. Extraiga las escobillas desgastadas, inserte las nuevas y fije los tapones portaescobillas.
12
003569
Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y otras tareas de mantenimiento o ajuste deberán ser realizadas en Centros Autorizados o Servicio de Fábrica de Makita, empleando siempre repuestos Makita.
ACCESORIOS
PRECAUCIÓN:
• Estos accesorios o acoplamientos están
recomendados para utilizar con su herramienta Makita especificada en este manual. El empleo de cualesquiera otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido.
• Su herramienta se suministra con un protector de
disco para utilizar con un disco de amolar de centro hundido, multidisco, disco flexible y disco de cepillo de alambres. También podrá utilizarse un disco de corte con un protector de disco opcional. Si decide utilizar su amoladora Makita con accesorios homologados que adquirirá en su distribuidor o centro de servicio de fábrica Makita, asegúrese de obtener y utilizar todas las piezas de fijación y protectores necesarios como se recomienda en este manual. De no hacerlo así, podrá resultar en heridas personales a usted y a
otros. Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio Makita local.
1. Tapa del portaescobillas
2. Destornillador
1. Marca de límite
1. Abertura de salida de aire
2. Abertura de entrada de aire
Page 29
29
2
3
5
22
11
12 13
4
14
5
33
5
6
7
8
9
10
1
4
001179
MT951 MT952 MT953 1 2 3 Brida interior 35 Brida interior 45 Brida interior 45 4
disco de amolar de centro hundido/multidisco 5 Contratuerca 10-35 Contratuerca 5/8-45 Contratuerca 5/8-45 6 Plato de plástico N/A N/A 7 Disco flexible N/A N/A 8 Plato de goma 76 Plato de goma 100 Plato de goma 115 9
10 Contratuerca de lijado 10-30 Contratuerca de lijado 5/8-48 Contratuerca de lijado 5/8-48 11 12 13 14
- Llave de contratuerca 20 Llave de contratuerca 28 Llave de contratuerca 28
Disco de corte
Protector de disco (Para disco de corte)
Empuñadura 36
Protector (guarda) de disco
Disco de cepillo de alambres
Grata de alambres
Disco abrasivo
006519
Page 30
30
GARANTÍA LIMITADA MAKITA DE UN AÑO Ésta Garantía no aplica para México
Política de garantía
Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de salir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de adquisición original. Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a nuestra opción, reemplazará) sin cobrar.
Esta garantía no será aplicable cuando:
EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENCIAL DERIVADO DE LA VENTA O USO DEL PRODUCTO. ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA. MAKITA RENUNCIA LA RESPONSABILIDAD POR CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E “IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA. Esta garantía le concede a usted derechos legales específicos, y usted podrá tener también otros derechos que varían de un estado a otro. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted. Algunos estados no permiten limitación sobre la duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.
se hayan hecho o intentado hacer reparaciones por otros: se requieran reparaciones debido al desgaste normal: la herramienta haya sido abusada, mal usada o mantenido indebidamente: se hayan hecho alteraciones a la herramienta.
EN0006-1
Page 31
31
Page 32
32
Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopic particles.
WARNING
< USA only >
ADVERTENCIA
Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y otras actividades de la construccion contienen sustancias quimicas reconocidas por el Estado de California como causantes de cancer, defectos de nacimiento y otros peligros de reproduccion. Algunos ejemplos de estos productos quimicos son:
• plomo de pinturas a base de plomo,
• silice cristalino de ladrillos y cemento y otros productos de albanileria, y
• arsenico y cromo de maderas tratadas quimicamente.
El riesgo al que se expone variara, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposicion a estos productos quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad indicado, tal como esas mascaras contra el polvo que estan especialmente disenadas para filtrar particulas microscopicas.
< USA solamente >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
www.makita.com
884462C945
Loading...
