Maktec MT652, MT653 Instruction Manual [en, de, nl, el, es +5]

Page 1
GB High Speed Drill Instruction Manual
F Perceuse à Haute Vitesse Manuel d’Instructions
D
Hochgeschwindigkeits­Bohrmaschine
Betriebsanleitung
I Trapano ad alta velocità Istruzioni d’Uso
E Taladro de Alta Velocidad Manual de Instrucciones
P Furadeira de Alta Velocidade Manual de Instruções
DK Hurtigløbende boremaskine Brugsanvisning
GR Τρυπάνι υψηλής ταχύτητας Οδηγίες χρήσεως
TR Yüksek Hızlı Matkap Kullanma kılavuzu
MT652 MT653
Page 2
2
12
3
A B
3
4
1
2
013476 013477
013475
Page 3
3
ENGLISH (Original instructions)
Explanation of general view
1 Switch trigger 2 Lock button
3 Reversing switch lever 4 Chuck key
SPECIFICATIONS
• Due to our continuing program of research and devel­opment, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE032-1
Intended use
The tool is intended for drilling in wood, metal and plastic.
ENF002-2
Power supply
The tool should be connected only to a power supply of the same voltage as indicated on the nameplate, and can only be operated on single-phase AC supply. They are double-insulated and can, therefore, also be used from sockets without earth wire.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
GEB001-6
DRILL SAFETY WARNINGS
1. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
2. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live” and could give the operator an electric shock.
3. Always be sure you have a firm footing.
Be sure no one is below when using the tool in high locations.
4. Hold the tool firmly.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece imme­diately after operation; they may be extremely hot and could burn your skin.
8. Some material contains chemicals which may be toxic. Take caution to prevent dust inhalation and skin contact. Follow material supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to safety rules for the subject product. MISUSE or failure to follow the safety rules stated in this instruc­tion manual may cause serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the tool.

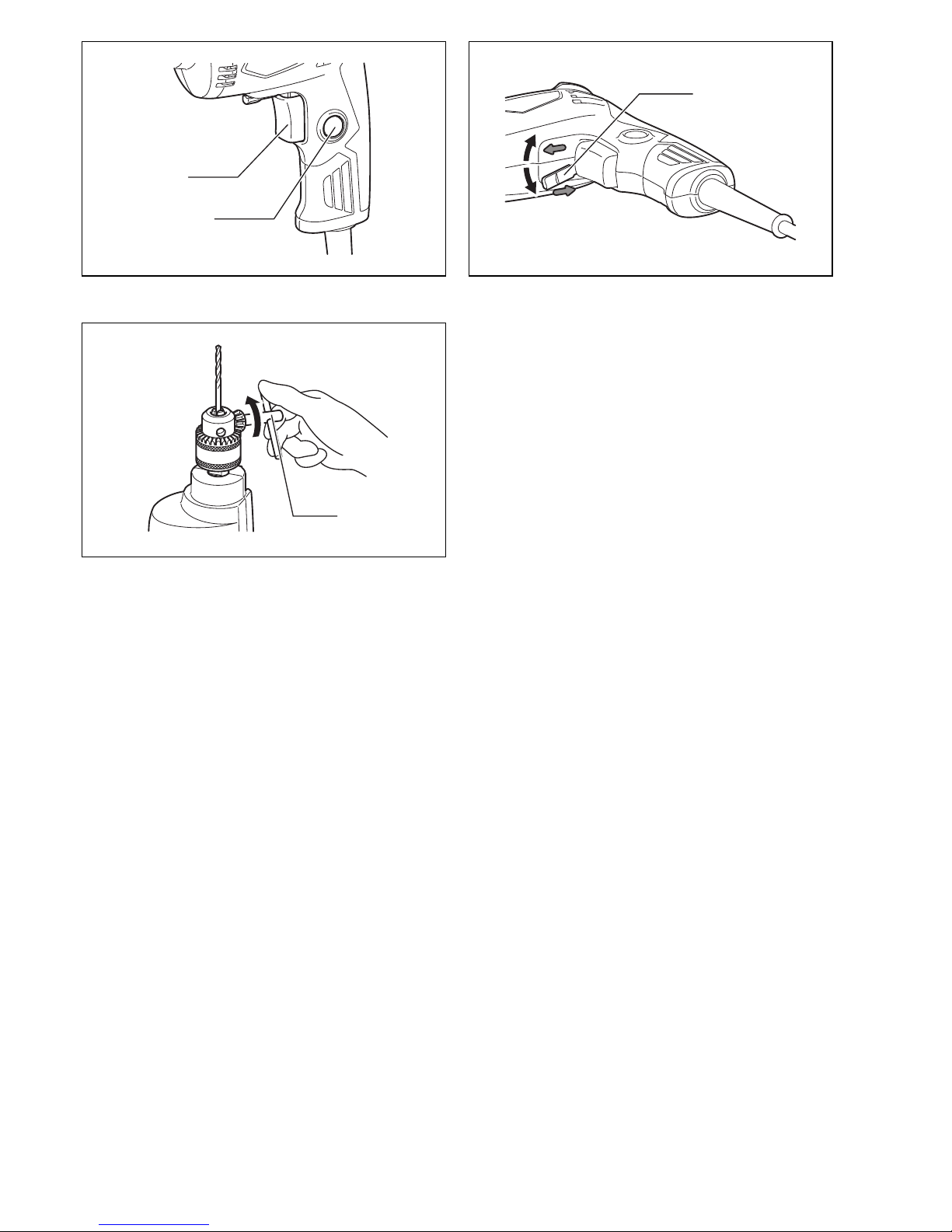

Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see the
switch trigger actuates properly and returns to the “OFF” position when released.
• Switch can be locked in “ON” position for ease of oper-
ator comfort during extended use. Apply caution when locking tool in “ON” position and maintain firm grasp on tool.
For Model MT652
To start the tool, simply pull the switch trigger. Release the switch trigger to stop. For continuous operation, pull the switch trigger, push in the lock button and then release the switch trigger. To stop the tool from the locked position, pull the switch trigger fully, then release it.
Model MT652 MT653
Capacities
Steel 6.5 mm
Wood 9 mm
No load speed (min
–1
) 4,500 0 – 4,500
Overall length 200 mm 203 mm
Net weight 0.92 kg 0.95 kg
Safety class /II
Page 4
4
For Model MT653
To start the tool, simply pull the switch trigger. Tool speed is increased by increasing pressure on the switch trigger. Release the switch trigger to stop. For continuous opera­tion, pull the switch trigger, push in the lock button and then release the switch trigger. To stop the tool from the locked position, pull the switch trigger fully, then release it.
Reversing switch action (For Model MT653) (Fig. 2)
This tool has a reversing switch to change the direction of rotation. Move the reversing switch lever to the D position (A side) for clockwise rotation or to the E posi- tion (B side) for counterclockwise rotation.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a complete stop. Changing the direction of rotation before the tool stops may damage the tool.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and unplugged before carrying out any work on the tool.
Installing or removing drill bit (Fig. 3)
CAUTION:
• Always be sure that the tool is switched off and unplugged before installing or removing the bit.
To install the bit, place it in the chuck as far as it will go. Tighten the chuck by hand. Place the chuck key in each of the three holes and tighten clockwise. Be sure to tighten all three chuck holes evenly. To remove the bit, turn the chuck key counterclockwise in just one hole, then loosen the chuck by hand.
OPERATION
CAUTION:
• Always hold the tool only by the handle when perform­ing an operation. Do not touch the metal part.
Drilling operation
Drilling in wood
When drilling in wood, the best results are obtained with wood drills equipped with a guide screw. The guide screw makes drilling easier by pulling the bit into the workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole, make an indentation with a center-punch and hammer at the point to be drilled. Place the point of the bit in the indentation and start drilling. Use a cutting lubricant when drilling metals. The excep­tions are iron and brass which should be drilled dry.
CAUTION:
• Pressing excessively on the tool will not speed up the drilling. In fact, this excessive pressure will only serve to damage the tip of your bit, decrease the tool perfor­mance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at the time of hole break through. Hold the tool firmly and exert care when the bit begins to break through the workpiece.
• Always secure small workpieces in a vise or similar hold-down device.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and unplugged before carrying out any work on the tool.
• Never use gasoline, benzine, thinner, alcohol or the like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be per­formed by Makita Authorized Service Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended for use with your Makita tool specified in this manual. The use of any other accessories or attachments might present a risk of injury to persons. Only use accessory or attachment for its stated purpose.
If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.
• Chuck key
• Chuck key holder
• Stopper pole
NOTE:
• Some items in the list may be included in the tool pack­age as standard accessories. They may differ from country to country.
ENG905-1
Noise
The typical A-weighted noise level determined according to EN60745:
Model MT652
Sound pressure level (L
pA
): 72 dB (A)
Uncertainty (K): 3 dB (A)
The noise level under working may exceed 80 dB (A).
Model MT653
Sound pressure level (L
pA
): 70 dB (A)
Uncertainty (K): 3 dB (A)
The noise level under working may exceed 80 dB (A).
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined according to EN60745:
Model MT652
Work mode: drilling into metal Vibration emission (a
h, D
): 2.5 m/s
2
Uncertainty (K): 1.5 m/s
2
Model MT653
Work mode: drilling into metal Vibration emission (a
h, D
): 3.0 m/s
2
Uncertainty (K): 1.5 m/s
2
Page 5
5
ENG901-1
• The declared vibration emission value has been mea­sured in accordance with the standard test method and may be used for comparing one tool with another.
• The declared vibration emission value may also be used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power tool can differ from the declared emission value depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper­ator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).
ENH101-16
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible manufacturer declare that the following Makita machine(s):
Designation of Machine: High Speed Drill Model No./Type: MT652, MT653 are of series production and
Conforms to the following European Directives:
2006/42/EC And are manufactured in accordance with the following standards or standardised documents:
EN60745 The technical documentation is kept by:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
29.6.2012
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
Page 6
6
FRANÇAIS (Instructions originales)
Descriptif
1 Gâchette 2 Bouton de verrouillage
3 Levier de l’inverseur 4 Clé de mandrin
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme de recherche et développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003
ENE032-1
Utilisations
L’outil est conçu pour percer dans le bois, le métal et le plastique.
ENF002-2
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il peut de ce fait être alimenté sans mise à la terre.
GEA010-1
Consignes de sécurité générales pour outils électriques
AVERTISSEMENT Veuillez lire toutes les mises
en garde et toutes les instructions. Il y a risque de
choc électrique, d’incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées.
Conservez toutes les mises en garde et instructions pour référence ultérieure.
GEB001-6
CONSIGNES DE SÉCURITÉ POUR PERCEUSE
1. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil
en possède. Toute perte de maîtrise de l’outil
comporte un risque de blessure.
2. Saisissez l’outil électrique uniquement par ses surfaces de poigne isolées lorsque vous effectuez des travaux au cours desquels l’accessoire tranchant peut entrer en contact avec des fils cachés ou avec le cordon d’alimentation de l’outil. Le contact de l’accessoire
tranchant avec un fil sous tension peut également mettre sous tension les parties métalliques exposées de l’outil électrique, causant ainsi un choc électrique chez l’utilisateur.
3. Assurez-vous toujours de travailler en position stable. Lorsque vous utilisez l’outil dans un endroit élevé, assurez-vous qu’il n’y a personne en bas.
4. Tenez l’outil fermement.
5. Gardez les mains éloignées des pièces en rotation.
6. Ne vous éloignez pas en laissant l’outil tourner. Ne le faites fonctionner que lorsque vous l’avez bien en main.
7. Ne touchez pas l’embout de perçage ou la pièce immédiatement après l’exécution du travail ; ils peuvent être extrêmement chauds et vous brûler la peau.
8. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour éviter que la poussière dégagée lors du travail ne soit inhalée ou n’entre en contact avec la peau. Suivez les consignes de sécurité du fournisseur du matériau.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS tromper (au fil d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l’outil ou l’ignorance des consignes de sécurité indiquées dans ce manuel d’instructions peut entraîner une blessure grave.
Modèle MT652 MT653
Capacités
Acier 6,5 mm
Bois 9 mm
Vitesse à vide (min
–1
) 4 500 0 – 4 500
Longueur totale 200 mm 203 mm
Poids net 0,92 kg 0,95 kg
Catégorie de sécurité /II
Page 7
7
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et débranché avant de l’ajuster ou de vérifier son fonctionnement.
Interrupteur (Fig. 1)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la gâchette fonctionne correctement et qu’elle revient sur la position “OFF” une fois relâchée.
• Vous pouvez verrouiller l’interrupteur sur la position “ON” pour plus de confort en cas d’utilisation prolongée. Soyez prudent lorsque vous verrouillez l’outil sur la position “ON”, et gardez une prise ferme sur l’outil.
Pour le modèle MT652
Pour mettre l’outil en marche, tirez simplement sur la gâchette. Pour arrêter l’outil, libérez la gâchette. Pour un fonctionnement continu, tirez sur la gâchette, enfoncez le bouton de verrouillage puis relâchez la gâchette. Pour arrêter l’outil lorsqu’il fonctionne en continu, tirez à fond sur la gâchette puis relâchez-la.
Pour le modèle MT653
Pour mettre l’outil en marche, tirez simplement sur la gâchette. La vitesse de l’outil augmente quand vous augmentez la pression sur la gâchette. Pour arrêter l’outil, libérez la gâchette. Pour un fonctionnement continu, tirez sur la gâchette, enfoncez le bouton de verrouillage puis relâchez la gâchette. Pour arrêter l’outil lorsqu’il fonctionne en continu, tirez à fond sur la gâchette puis relâchez-la.
Fonctionnement de l’inverseur (Pour le modèle MT653) (Fig. 2)
Cet outil possède un inverseur qui permet de changer le sens de la rotation. Déplacez le levier d’inverseur jusqu’à la position D (côté A) pour une rotation dans le sens des aiguilles d’une montre, ou jusqu’à la position E (côté B) pour une rotation dans le sens contraire des aiguilles d’une montre.
ATTENTION :
• Vérifiez toujours le sens de la rotation avant de commencer le travail.
• N’activez l’inverseur qu’une fois l’outil parfaitement arrêté. Vous risqueriez d’abîmer l’outil en changeant le sens de rotation avant l’arrêt complet.
ASSEMBLAGE
ATTENTION :
• Avant d’effectuer toute intervention sur l’outil, assurez­vous toujours qu’il est hors tension et débranché.
Pose ou retrait de l’embout de perçage (Fig. 3)
ATTENTION :
• Avant de poser ou de retirer l’embout, assurez-vous toujours que l’outil est arrêté et débranché.
Pour poser l’embout, insérez-le à fond dans le mandrin. Serrez le mandrin à la main. Mettez la clé de mandrin dans chacun des trois orifices et tournez dans le sens des aiguilles d’une montre. Vous devez serrer les trois orifices de mandrin de manière égale. Pour retirer l’embout, tournez la clé de mandrin dans le sens contraire des aiguilles d’une montre dans un seul des orifices, puis desserrez le mandrin à la main.
UTILISATION
ATTENTION :
• Lorsque vous travaillez avec l’outil, tenez-le toujours uniquement par sa poignée. Ne touchez pas la partie métallique.
Perçage
Perçage dans le bois
Lorsque vous percez dans le bois, vous obtiendrez un résultat optimal avec un foret à bois équipé d’une vis de guidage. La vis-guide rend le perçage plus aisé en tirant le foret à l’intérieur de la pièce.
Perçage dans le métal
Pour que l’embout ne glisse pas quand vous commencez à percer un trou, faites une entaille à l’aide d’un pointeau et d’un marteau à l’emplacement prévu pour le trou. Placez la pointe de l’embout dans l’entaille et commencez à percer. Utilisez un lubrifiant de coupe pour percer les métaux. Seuls le fer et le laiton doivent être percés à sec.
ATTENTION :
• Une pression excessive sur l’outil n’accélèrera pas le perçage. En fait, la pression excessive abîmera la pointe de l’embout, causera une baisse de rendement de l’outil et réduira sa durée de service.
• Une très grande force s’exerce sur l’outil et l’embout lorsque celui-ci émerge sur la face opposée. Tenez l’outil fermement et faites bien attention dès que le foret commence à approcher de la face opposée de la pièce.
• Assurez toujours les petites pièces à l’aide d’un étau ou d’un dispositif de fixation similaire.
ENTRETIEN
ATTENTION :
• Avant d’effectuer toute intervention sur l’outil, assurez­vous toujours qu’il est hors tension et débranché.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l’outil.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, travaux d’entretien et autres réglages doivent être effectués dans un centre de service Makita agréé, exclusivement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont recommandés pour l’utilisation avec l’outil Makita spécifié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N’utilisez les accessoires ou pièces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.
• Clé de mandrin
• Support de clé de mandrin
• Tige d’arrêt
Page 8
8
NOTE :
• Il se peut que certains éléments de la liste soient compris dans l’emballage de l’outil en tant qu’accessoires standard. Ils peuvent varier d’un pays à l’autre.
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon EN60745 :
Modèle MT652
Niveau de pression sonore (L
pA
) : 72 dB (A)
Incertitude (K) : 3 dB (A) Le niveau de bruit en fonctionnement peut dépasser 80 dB (A).
Modèle MT653
Niveau de pression sonore (L
pA
) : 70 dB (A)
Incertitude (K) : 3 dB (A) Le niveau de bruit en fonctionnement peut dépasser 80 dB (A).
Porter des protecteurs anti-bruit
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN60745 :
Modèle MT652
Mode de travail : perçage dans le métal
Émission de vibrations (a
h, D
) : 2,5 m/s
2
Incertitude (K) : 1,5 m/s
2
Modèle MT653
Mode de travail : perçage dans le métal
Émission de vibrations (a
h, D
) : 3,0 m/s
2
Incertitude (K) : 1,5 m/s
2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposition.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation de l’exposition dans des conditions réelles d’utilisation (en tenant compte de toutes les composantes du cycle d’utilisation, comme par exemple le moment de sa mise hors tension, lorsqu’il tourne à vide et le moment de son déclenchement).
ENH101-16
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita Corporation, en tant que fabricant responsable, déclare que la ou les machine(s) Makita suivante(s) :
Désignation de la machine : Perceuse à Haute Vitesse N° de modèle / Type : MT652, MT653 sont produites en série et
sont conformes aux directives européennes suivantes :
2006/42/CE et qu’elles sont fabriquées conformément aux normes ou documents normalisés suivants :
EN60745 La documentation technique est conservée par :
Makita International Europe Ltd.
Service technique,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Angleterre
29.6.2012
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
Page 9
9
DEUTSCH (Originale Anleitungen)
Übersicht
1 Elektronikschalter 2 Arretierknopf
3 Drehrichtungsumschalter 4Futterschlüssel
TECHNISCHE DATEN
• Aufgrund unseres Dauerprogramms der Forschung und Entwicklung unterliegen die hier angegebenen technischen Daten Änderung ohne Vorankündigung.
• Die technischen Daten können von Land zu Land abweichen.
• Gewicht nach EPTA-Verfahren 01/2003
ENE032-1
Vorgesehene Verwendung
Die Maschine ist für Bohren in Holz, Metall und Kunststoff vorgesehen.
ENF002-2
Netzanschluss
Die Maschine sollte nur an eine Stromquelle angeschlossen werden, deren Spannung mit der Angabe auf dem Typenschild übereinstimmt, und kann nur mit Einphasen-Wechselstrom betrieben werden. Diese sind doppelt schutzisoliert und können daher auch an Steckdosen ohne Erdleiter verwendet werden.
GEA010-1
Allgemeine Sicherheitswarnungen für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.
GEB001-6
SICHERHEITSWARNUNGEN FÜR BOHRER
1. Benutzen Sie (einen) Zusatzgriff(e), sofern er
(sie) mit dem Werkzeug geliefert wurde(n).
Verlust der Kontrolle kann Verletzungen verursachen.
2. Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel kontaktiert werden. Bei Kontakt mit einem Strom
führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.
3. Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.
4. Halten Sie die Maschine mit festem Griff.
5. Halten Sie die Hände von rotierenden Teilen fern.
6. Lassen Sie die Maschine nicht unbeaufsichtigt laufen. Benutzen Sie die Maschine nur mit Handhaltung.
7. Vermeiden Sie eine Berührung des Bohrereinsatzes oder des Werkstücks unmittelbar nach der Bearbeitung, weil die Teile noch sehr heiß sind und Hautverbrennungen verursachen können.
8. Manche Materialien können giftige Chemikalien enthalten. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.
WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder
Funktionsprüfung der Maschine stets, dass sie ausgeschaltet und vom Stromnetz getrennt ist.
Modell MT652 MT653
Kapazitäten
Stahl 6,5 mm
Holz 9 mm
Leerlaufdrehzahl (min
–1
) 4 500 0 – 4 500
Gesamtlänge 200 mm 203 mm
Nettogewicht 0,92 kg 0,95 kg
Sicherheitsklasse /II
Page 10
10
Schalterfunktion (Abb. 1)
VORSICHT:
• Vergewissern Sie sich vor dem Anschließen der Maschine an das Stromnetz stets, dass der Elektronikschalter ordnungsgemäß funktioniert und beim Loslassen in die “AUS” Stellung zurückkehrt.
• Der Schalter kann zur Arbeitserleichterung bei längerem Einsatz in der “EIN” Stellung verriegelt werden. Lassen Sie Vorsicht walten, wenn Sie den Schalter in der “EIN” Stellung verriegeln, und halten Sie die Maschine mit festem Griff.
Für Modell MT652
Zum Einschalten der Maschine einfach den Elektronikschalter drücken. Zum Ausschalten den Elektronikschalter loslassen. Für Dauerbetrieb den Elektronikschalter betätigen, den Arretierknopf hineindrücken, und dann den Elektronikschalter loslassen. Zum Ausrasten der Sperre den Elektronikschalter bis zum Anschlag hineindrücken und dann loslassen.
Für Modell MT653
Zum Einschalten der Maschine einfach den Elektronikschalter drücken. Die Drehzahl erhöht sich durch verstärkte Druckausübung auf den Elektronikschalter. Zum Ausschalten den Elektronikschalter loslassen. Für Dauerbetrieb den Elektronikschalter betätigen, den Arretierknopf hineindrücken, und dann den Elektronikschalter loslassen. Zum Ausrasten der Sperre den Elektronikschalter bis zum Anschlag hineindrücken und dann loslassen.
Funktion des Drehrichtungsumschalters (Für Modell MT653) (Abb. 2)
Diese Maschine besitzt einen Drehrichtungsumschalter. Stellen Sie den Drehrichtungsumschalter für Rechtsdrehung auf die Stellung D (Seite A) bzw. für Linksdrehung auf die Stellung E (Seite B).
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nachdem die Maschine völlig zum Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch laufender Maschine kann die Maschine beschädigt werden.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass sie ausgeschaltet und vom Stromnetz getrennt ist.
Montage und Demontage des Bohrereinsatzes (Abb. 3)
VORSICHT:
• Vergewissern Sie sich vor der Montage oder Demontage des Einsatzes stets, dass die Maschine ausgeschaltet und vom Stromnetz getrennt ist.
Den Bohrereinsatz zum Montieren bis zum Anschlag in das Futter einführen. Das Futter von Hand anziehen. Den Futterschlüssel in jedes der drei Löcher einsetzen und im Uhrzeigersinn drehen. Das Futter in allen drei Löchern mit gleicher Kraft anziehen.
Den Futterschlüssel zum Demontieren des Bohrereinsatzes nur in ein Loch einführen und entgegen dem Uhrzeigersinn drehen, bevor das Futter von Hand gelöst wird.
BETRIEB
VORSICHT:
• Halten Sie das Werkzeug bei der Arbeit immer nur am Handgriff. Berühren Sie nicht den Metallteil.
Bohrbetrieb
Bohren in Holz
Beim Bohren in Holz lassen sich die besten Ergebnisse mit Holzbohrern erzielen, die mit einer Zentrierspitze ausgestattet sind. Die Zentrierspitze erleichtert das Bohren, da sie den Bohrer in das Werkstück hineinzieht.
Bohren in Metall
Um Abrutschen des Bohrers beim Anbohren zu vermeiden, empfiehlt es sich, die Bohrstelle mit einem Zentrierkörner anzukörnen. Setzen Sie dann die Spitze des Bohrers in die Vertiefung, und beginnen Sie mit dem Bohren. Verwenden Sie Schneidflüssigkeit beim Bohren von Metall. Eisen und Messing sollten jedoch trocken gebohrt werden.
VORSICHT:
• Übermäßige Druckausübung auf die Maschine bewirkt keine Beschleunigung der Bohrleistung. Im Gegenteil; übermäßiger Druck führt zu einer Beschädigung der Bohrerspitze und damit zu einer Verringerung der Leistungsfähigkeit sowie zu einer Verkürzung der Lebensdauer der Maschine.
• Beim Bohrungsdurchbruch wirkt ein hohes Rückdrehmoment auf Maschine und Bohrer. Halten Sie daher die Maschine mit festem Griff und lassen Sie Vorsicht walten, wenn der Bohrer im Begriff ist, aus dem Werkstück auszutreten.
• Kleine Werkstücke sind stets in einen Schraubstock oder eine ähnliche Aufspannvorrichtung einzuspannen.
WARTUNG
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass sie ausgeschaltet und vom Stromnetz getrennt ist.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita­Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.
Page 11
11
SONDERZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebenen Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.
• Futterschlüssel
• Futterschlüsselhalter
• Anschlagstange
HINWEIS:
• Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.
ENG905-1
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745:
Modell MT652
Schalldruckpegel (L
pA
): 72 dB (A)
Ungewissheit (K): 3 dB (A) Der Lärmpegel kann während des Betriebs 80 dB (A) überschreiten.
Modell MT653
Schalldruckpegel (L
pA
): 70 dB (A)
Ungewissheit (K): 3 dB (A) Der Lärmpegel kann während des Betriebs 80 dB (A) überschreiten.
Gehörschutz tragen
ENG900-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745:
Modell MT652
Arbeitsmodus: Bohren in Metall
Vibrationsemission (a
h, D
): 2,5 m/s
2
Ungewissheit (K): 1,5 m/s
2
Modell MT653
Arbeitsmodus: Bohren in Metall
Vibrationsemission (a
h, D
): 3,0 m/s
2
Ungewissheit (K): 1,5 m/s
2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im Einklang mit der Standardprüfmethode gemessen und kann für den Vergleich zwischen Maschinen herangezogen werden.
• Der angegebene Vibrationsemissionswert kann auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise der Maschine vom angegebenen Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten der Maschine zusätzlich zur Betriebszeit).
ENH101-16
Nur für europäische Länder
EG-Übereinstimmungserklärung
Wir, Makita Corporation als verantwortlicher Hersteller, erklären, dass die folgende(n) Makita­Maschine(n):
Bezeichnung der Maschine: Hochgeschwindigkeits-Bohrmaschine Modell-Nr./Typ: MT652, MT653 der Serienproduktion entstammen und
den folgenden europäischen Richtlinien entsprechen:
2006/42/EG und gemäß den folgenden Standards oder standardisierten Dokumenten hergestellt werden:
EN60745 Die technische Dokumentation befindet sich im Bestand von:
Makita International Europe Ltd.
Technische Abteilung,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
29.6.2012
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
Page 12
12
ITALIANO (Istruzioni originali)
Visione generale
1 Interruttore 2 Bottone di blocco
3 Leva interruttore di inversione 4 Chiave portapunta
DATI TECNICI
• Per il nostro continuo programma di ricerca e sviluppo, i presenti dati tecnici sono soggetti a cambiamenti senza avviso.
• I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.
• Peso in base alla procedura EPTA 01/2003
ENE032-1
Utilizzo previsto
L’utensile è progettato per la foratura del legno, metallo e plastica.
ENF002-2
Alimentazione
Questo utensile deve essere collegato soltanto a una fonte di alimentazione con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento, per cui può essere usato anche con le prese di corrente sprovviste della messa a terra.
GEA010-1
Avvertimenti generali per la sicurezza dell’utensile elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti
per la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per riferimenti futuri.
GEB001-6
AVVERTIMENTI PER LA SICUREZZA DEL TRAPANO
1. Usare i manici ausiliari, se sono in dotazione
all’utensile. La perdita di controllo può causare un
incidente all’operatore.
2. Tenere l’utensile elettrico per le superfici di
presa isolate quando si esegue una operazione che potrebbe causare il contatto dell’accessorio di taglio con fili elettrici nascosti o con il suo stesso cavo. L’accessorio di taglio che fa contatto
con un filo elettrico “sotto tensione” potrebbe mettere “sotto tensione” le parti metalliche esposte dell’utensile elettrico e dare una scossa all’operatore.
3. Accertarsi che i piedi siano appoggiati saldamente. Accertarsi che non ci siano persone sotto quando si usa l’utensile in luoghi alti.
4. Tenere saldamente l’utensile.
5. Tenere le mani lontane dalle parti rotanti.
6. Non lasciare l’utensile mentre sta funzionando. Far funzionare l’utensile soltanto tenendolo in mano.
7. Non toccare la punta trapano o il pezzo immediatamente dopo una operazione; essi potrebbero essere estremamente caldi e bruciare la pelle.
8. Alcuni materiali contengono sostanze chimiche che potrebbero essere tossiche. Fare attenzione per evitare di inspirare la polvere e il contatto con la pelle. Seguire i dati per la sicurezza del fornitore del materiale.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO: NON lasciare che la comodità d’utilizzo o la familiarità con il prodotto (acquisita con l’uso ripetuto) sostituisca la stretta osservanza delle norme per la sua sicurezza. L’utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di questo manuale di istruzioni potrebbero causare lesioni serie.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolarlo o di controllarne il funzionamento.
Funzionamento dell’interruttore (Fig. 1)
ATTENZIONE:
• Prima di collegare l’utensile alla presa di corrente,
controllare sempre che l’interruttore funzioni correttamente e che torni sulla posizione “OFF” quando viene rilasciato.
Modello MT652 MT653
Capacità
Acciaio 6,5 mm
Legno 9 mm
Velocità senza carico (min–1) 4.500 0 – 4.500
Lunghezza totale 200 mm 203 mm
Peso netto 0,92 kg 0,95 kg
Classe di sicurezza /II
Page 13
13
• L’interruttore può essere bloccato sulla posizione “ON” per la comodità dell’operatore durante l’uso prolungato. Fare attenzione quando si blocca l’utensile sulla posizione “ON”, e mantenere una presa salda su di esso.
Modello MT652
Per avviare l’utensile, schiacciare semplicemente l’interruttore. Rilasciare l’interruttore per fermarlo. Per il funzionamento continuo, schiacciare l’interruttore, spingere dentro il bottone di blocco e rilasciare poi l’interruttore. Per arrestare l’utensile dalla posizione di bloccaggio, schiacciare completamente l’interruttore e poi rilasciarlo.
Modello MT653
Per avviare l’utensile, schiacciare semplicemente l’interruttore. La velocità dell’utensile si aumenta aumentando la pressione sull’interruttore. Rilasciare l’interruttore per fermarlo. Per il funzionamento continuo, schiacciare l’interruttore, spingere dentro il bottone di blocco e rilasciare poi l’interruttore. Per arrestare l’utensile dalla posizione di bloccaggio, schiacciare completamente l’interruttore e poi rilasciarlo.
Funzionamento dell’interruttore di inversione (Modello MT653) (Fig. 2)
L’utensile è dotato di un interruttore di inversione per il cambiamento della direzione di rotazione. Spostare la leva interruttore di inversione sulla posizione D (lato A) per la rotazione in senso orario, oppure sulla posizione E (lato B) per la rotazione in senso antiorario.
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di una operazione.
• Usare l’interruttore di inversione soltanto dopo che l’utensile si è arrestato completamente. Se si cambia la direzione di rotazione prima dell’arresto dell’utensile lo si potrebbe danneggiare.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di un qualsiasi intervento su di esso.
Installazione o rimozione della punta trapano (Fig. 3)
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di installare o di rimuovere la punta.
Per installare la punta, inserirla nel portapunta finché non può andare più oltre. Stringere il portapunta a mano. Mettere la chiave portapunta in ciascuno dei tre fori, e stringere in senso orario. Stringere tutti e tre i fori in modo uniforme. Per rimuovere la punta, girare in un solo foro la chiave portapunta in senso antiorario, e allentare poi il portapunta a mano.
FUNZIONAMENTO
ATTENZIONE:
• Per eseguire un lavoro, tenere sempre l’utensile per il manico. Non toccare la parte metallica.
Operazione di foratura
Foratura del legno
Per la foratura del legno si ottengono i risultati migliori con i trapani per legno dotati di una vite guida. La vite guida facilita la foratura attirando la punta nel pezzo.
Foratura del metallo
Per evitare che la punta scivoli quando si pratica un foro, fare una tacca sul punto da forare con un punzone centrato usando un martello. Mettere la punta sulla tacca e cominciare a forare. Per la foratura dei metalli si deve usare un lubrificante di taglio. Le eccezioni sono il ferro e l’ottone, che vanno forati a secco.
ATTENZIONE:
• Esercitando una pressione eccessiva sull’utensile non si accelera la foratura. Al contrario, tale pressione eccessiva serve soltanto a danneggiare la punta, a ridurre le prestazioni dell’utensile e ad accorciare la vita di servizio dell’utensile.
• Sull’utensile/punta viene esercitata una grandissima forza al momento della fuoriuscita dal foro. Tenere saldamente l’utensile e fare molta attenzione quando la punta comincia a fuoriuscire dal pezzo.
• Fissare sempre i piccoli pezzi con una morsa o altro dispositivo simile di bloccaggio.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di un qualsiasi intervento su di esso.
• Mai usare benzina, benzene, solventi, alcol e altre sostanze simili. Potrebbero causare scolorimenti, deformazioni o crepe.
Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni, qualsiasi altra manutenzione o regolazione devono essere eseguite da un centro assistenza Makita autorizzato usando sempre ricambi Makita.
ACCESSORI OPZIONALI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso con l’utensile Makita specificato in questo manuale. L’impiego di altri accessori o attrezzi può costituire un rischio di lesioni alle persone. Usare gli accessori soltanto per il loro scopo prefissato.
Per ottenere maggiori dettagli su questi accessori, rivolgersi a un centro assistenza Makita locale.
• Chiave portapunta
• Supporto chiave portapunta
• Paletto di fermo
NOTA:
• Alcuni articoli nella lista potrebbero essere inclusi nell’imballo dell’utensile come accessori standard. Essi potrebbero differire da Paese a Paese.
Page 14
14
ENG905-1
Rumore
Il tipico livello di rumore pesato A determinato secondo EN60745:
Modello MT652
Livello pressione sonora (L
pA
): 72 dB (A)
Incertezza (K): 3 dB (A) Il livello di rumore durante il lavoro potrebbe superare gli 80 dB (A).
Modello MT653
Livello pressione sonora (L
pA
): 70 dB (A)
Incertezza (K): 3 dB (A) Il livello di rumore durante il lavoro potrebbe superare gli 80 dB (A).
Indossare i paraorecchie
ENG900-1
Vibrazione
Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745:
Modello MT652
Modalità operativa: foratura dei metalli
Emissione di vibrazioni (a
h, D
): 2,5 m/s
2
Incertezza (K): 1,5 m/s
2
Modello MT653
Modalità operativa: foratura dei metalli
Emissione di vibrazioni (a
h, D
): 3,0 m/s
2
Incertezza (K): 1,5 m/s
2
ENG901-1
• Il valore di emissione delle vibrazioni dichiarato è stato
misurato conformemente al metodo di test standard, e può essere usato per paragonare un utensile con un altro.
• Il valore di emissione delle vibrazioni dichiarato può
anche essere usato per una valutazione preliminare dell’esposizione.
AVVERTIMENTO:
• L’emissione delle vibrazioni durante l’uso reale
dell’utensile elettrico può differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l’utensile.
• Accertarsi di identificare le misure di sicurezza per la
protezione dell’operatore basate sulla stima dell’esposizione nelle condizioni reali d’utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l’utensile viene spento e quando gira a vuoto, oltre al tempo di funzionamento).
ENH101-16
Modello per l’Europa soltanto
Dichiarazione CE di conformità
Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguenti:
Designazione della macchina: Trapano ad alta velocità Modello No./Tipo: MT652, MT653 sono una produzione di serie e
Conforme alle Direttive Europee:
2006/42/CE E sono fabbricate conformemente ai seguenti standard o documenti standardizzati:
EN60745 La documentazione tecnica è tenuta da:
Makita International Europe Ltd.
Reparto tecnico,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Inghilterra
29.6.2012
Tomoyasu Kato
Amministratore
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
Page 15
15
NEDERLANDS (Originele instructies)
Verklaring van algemene gegevens
1 Trekkerschakelaar 2 Vergrendelknop
3 Omkeerschakelaar 4 Klembussleutel
TECHNISCHE GEGEVENS
• Vanwege ons voortgaand onderzoeks- en ontwikkelingsprogramma kunnen de bijgaande technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.
• De technische gegevens kunnen van land tot land verschillen.
• Gewicht volgens de EPTA-procedure 01/2003
ENE032-1
Doeleinden van gebruik
Dit gereedschap is bestemd voor het boren in hout, metaal en kunststoffen.
ENF002-2
Stroomvoorziening
Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geïsoleerd en kan derhalve ook op een niet­geaard stopcontact worden aangesloten.
GEA010-1
Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
WAARSCHUWING! Lees alle
veiligheidswaarschuwingen en alle instructies. Het
niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.
GEB001-6
VEILIGHEIDSVOORSCHRIFTEN VOOR DE BOORMACHINE
1. Gebruik hulphandgrep(en), indien bij het
gereedschap geleverd. Verliezen van de macht
over het gereedschap kan letsel veroorzaken.
2. Houd elektrisch gereedschap vast aan het geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar de boorpunt met verborgen bedrading of zijn eigen snoer in aanraking kan komen. Als een draad die onder
stroom staat wordt ingesneden, kunnen de metalen delen van het gereedschap ook onder stroom komen te staan en kunt u een gevaarlijke schok krijgen.
3. Zorg ook altijd dat u stevig op een solide bodem staat. Let bij het werken op hoge plaatsen op dat er zich niemand recht onder u bevindt.
4. Houd het gereedschap stevig vast.
5. Houd uw handen uit de buurt van draaiende onderdelen.
6. Laat het gereedschap niet ingeschakeld achter. Schakel het gereedschap alleen in wanneer u het stevig vasthoudt.
7. Raak direct na uw werk de boorkop of het werkstuk niet aan; ze kunnen erg heet zijn en u zou zich kunnen branden.
8. Bepaalde materialen kunnen giftige chemicaliën bevatten. Vermijd dan het contact met uw huid en zorg dat u geen stof inademt. Volg de veiligheidsvoorschriften van de fabrikant van het materiaal.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING: LAAT NIET uw vertrouwdheid met het gereedschap (na regelmatig gebruik) omslaan in slordigheid of onachtzaamheid omtrent de strikt na te leven veiligheidsvoorschriften voor dit product. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.
BESCHRIJVING VAN DE FUNCTIES
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de
stekker uit het stopcontact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen.
Model MT652 MT653
Capaciteiten
Staal 6,5 mm
Hout 9 mm
Toerental onbelast (min
–1
) 4 500 0 – 4 500
Totale lengte 200 mm 203 mm
Nettogewicht 0,92 kg 0,95 kg
Veiligheidsklasse /II
Page 16
16
Werking van de schakelaar (Fig. 1)
LET OP:
• Controleer voordat u de stekker in het stopcontact steekt, altijd even of de trekkerschakelaar goed werkt en bij loslaten naar de “UIT”-stand terugkeert.
• De schakelaar kan in de “AAN”-stand vergrendeld worden, hetgeen bij langdurig gebruik comfortabeler werkt. Wees extra voorzichtig wanneer u de schakelaar in de “AAN”-stand vergrendelt en houd het gereedschap altijd stevig vast.
Voor model MT652
Om het gereedschap te starten, drukt u enkel de trekkerschakelaar in. Laat de trekkerschakelaar los om te stoppen. Voor doorlopend gebruik drukt u eerst de trekkerschakelaar en dan de vergrendelknop in, dan kunt u de trekkerschakelaar loslaten. Om het gereedschap te stoppen vanuit de vergrendelde stand, drukt u de trekkerschakelaar helemaal in en laat u die vervolgens los.
Voor model MT653
Om het gereedschap te starten, drukt u enkel de trekkerschakelaar in. U kunt de snelheid van het gereedschap verhogen door de trekkerschakelaar harder in te drukken. Laat de trekkerschakelaar los om te stoppen. Voor doorlopend gebruik drukt u eerst de trekkerschakelaar en dan de vergrendelknop in, dan kunt u de trekkerschakelaar loslaten. Om het gereedschap te stoppen vanuit de vergrendelde stand, drukt u de trekkerschakelaar helemaal in en laat u die vervolgens los.
Werking van de omkeerschakelaar (Voor model MT653) (Fig. 2)
Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar naar de stand D (zijde A) voor rechtse draairichting, of naar stand E (zijde B) voor linkse draairichting.
LET OP:
• Controleer voordat u gaat werken altijd eerst de draairichting van het gereedschap.
• Gebruik de omkeerschakelaar alleen nadat het gereedschap helemaal tot stilstand is gekomen. Als u de draairichting verandert terwijl het gereedschap nog draait, kan het gereedschap beschadigd raken.
INEENZETTEN
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.
Boorkop aanbrengen of verwijderen (Fig. 3)
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd voordat u de boor installeert of verwijdert.
Om een boor aan te brengen, steekt u die zo ver mogelijk in de klembus. Draai de klembus met de hand vast. Steek de klembussleutel in elk van de drie openingen en draai ze kloksgewijze vast. Zorg dat u alle drie klembusopeningen in gelijke mate vastdraait. Om de boor te verwijderen, draait u de klembussleutel in slechts één enkele opening linksom en dan draait u de klembus verder met de hand los.
BEDIENING
LET OP:
• Houd het gereedschap tijdens het werk altijd alleen bij de handgreep vast. Raak het metalen gedeelte niet aan.
Gewoon boren
Boren in hout
Bij het boren in hout verkrijgt u de beste resultaten met houtboortjes voorzien van een geleideschroefpunt. De geleideschroef vergemakkelijkt het boren door de boorkop in het werkstuk te trekken.
Boren in metaal
Om te voorkomen dat de boorkop bij het begin van het boren zijdelings wegglijdt, maakt u met een hamer en een centerpons een inkeping precies op de plaats waar u wilt boren. Plaats dan de punt van de boorkop in de inkeping en begin met boren. Gebruik bij het boren in metaal een smeermiddel. Uitzonderingen hierbij zijn ijzer en koper, die droog geboord moeten worden.
LET OP:
• Het boren zal niet sneller verlopen als u hard op het gereedschap drukt. In feite zal dergelijk hard drukken alleen maar leiden tot beschadiging van de boor, mindere prestaties van het gereedschap en verkorting van de levensduur van het gereedschap.
• Op het moment dat het boorgat doorbreekt wordt een enorme wringende kracht uitgeoefend op het gereedschap/de boor. Houd het gereedschap stevig vast en let vooral goed op wanneer de boor door het werkstuk heen begint te breken.
• Zet kleinere werkstukken altijd stevig vast in een bankschroef of dergelijk soort klem.
ONDERHOUD
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.
• Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.
Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparaties en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita servicecentrum, en dat uitsluitend met gebruik van Makita vervangingsonderdelen.
OPTIONELE ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.
Raadpleeg het dichtstbijzijnde Makita servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.
• Klembussleutel
• Bussleutelhouder
• Arreteerstang
Page 17
17
OPMERKING:
• Sommige onderdelen in deze lijst kunnen bij het gereedschap zijn meeverpakt als standaard­accessoires. Deze kunnen van land tot land verschillen.
ENG905-1
Geluidsniveau
De typisch, A-gewogen geluidsniveaus vastgesteld volgens EN60745:
Model MT652
Geluidsdrukniveau (L
pA
): 72 dB (A)
Onnauwkeurigheid (K): 3 dB (A) Tijdens het werken kan het geluidsniveau 80 dB (A) overschrijden.
Model MT653
Geluidsdrukniveau (L
pA
): 70 dB (A)
Onnauwkeurigheid (K): 3 dB (A) Tijdens het werken kan het geluidsniveau 80 dB (A) overschrijden.
Draag oorbeschermers
ENG900-1
Trilling
De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745:
Model MT652
Toepassing: boren in metaal
Trillingsemissie (a
h, D
): 2,5 m/s
2
Onnauwkeurigheid (K): 1,5 m/s
2
Model MT653
Toepassing: boren in metaal
Trillingsemissie (a
h, D
): 3,0 m/s
2
Onnauwkeurigheid (K): 1,5 m/s
2
ENG901-1
• De opgegeven trillingsemissiewaarde is gemeten
volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden
gebruikt voor een beoordeling vooraf van de blootstelling.
WAARSCHUWING:
• De trillingsemissie tijdens het gebruik van het elektrisch
gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt.
• Zorg ervoor dat veiligheidsmaatregelen worden
getroffen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).
ENH101-16
Alleen voor Europese landen
EU-Verklaring van Conformiteit
Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makita­machine(s):
Aanduiding van de machine: Hoge-snelheid boormachine Modelnr./Type: MT652, MT653 in serie zijn geproduceerd en
Voldoet aan de volgende Europese Richtlijnen:
2006/42/EU En zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten:
EN60745 De technische documentatie wordt bewaard door:
Makita International Europe Ltd.
Technische afdeling,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Engeland
29.6.2012
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
Page 18
18
ESPAÑOL (Instrucciones originales)
Explicación de los dibujos
1 Gatillo interruptor 2 Botón de bloqueo
3 Interruptor inversor 4 Llave de mandril
ESPECIFICACIONES
• Debido a nuestro continuado programa de investigación y desarrollo, las especificaciones indicadas aquí están sujetas a cambio sin previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo con el procedimiento EPTA 01/2003
ENE032-1
Uso previsto
La herramienta ha sido prevista para taladrar en madera, metal y plástico.
ENF002-2
Alimentación
La herramienta solamente debe ser conectada a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y solamente puede ser utilizada con corriente alterna monofásica. La herramienta está doblemente aislada y, por consiguiente, también puede utilizarse con tomas de corriente sin conductor de puesta a tierra.
GEA010-1
Advertencias de seguridad generales para herramientas eléctricas
¡ADVERTENCIA! Lea todas las advertencias de
seguridad y todas las instrucciones. Si no sigue todas
las advertencias e instrucciones podrá ocasionar una descarga eléctrica, un incendio y/o heridas graves.
Guarde todas las advertencias e instrucciones para futuras referencias.
GEB001-6
ADVERTENCIAS DE SEGURIDAD PARA EL TALADRO
1. Utilice el mango(s) auxiliar, si se suministra con
la herramienta. Una pérdida del control puede
ocasionar heridas personales.
2. Cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto o con el propio cable, sujete la herramienta eléctrica solamente por las superficies de asimiento aisladas. El contacto del
accesorio de corte con un cable con corriente hará que la corriente circule por las partes metálicas expuestas de la herramienta eléctrica y podrá soltar una descarga eléctrica al operario.
3. Asegúrese siempre de que tiene suelo firme. Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos.
4. Sujete la herramienta firmemente.
5. Mantenga las manos alejadas de las partes giratorias.
6. No deje la herramienta en marcha. Tenga en marcha la herramienta solamente cuando la tenga en la mano.
7. No toque la broca ni la pieza de trabajo inmediatamente después de la operación; podrán estar muy calientes y podrían y quemarle la piel.
8. Algunos materiales contienen sustancias químicas que podrán ser tóxicas. Tenga precaución para evitar la inhalación de polvo y el contacto con la piel. Siga los datos de seguridad del abastecedor del material.
GUARDE ESTAS INSTRUCCIONES.
ADVERTENCIA: NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar graves heridas personales.
DESCRIPCIÓN DEL FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de ajustar o comprobar cualquier función de la herramienta.
Modelo MT652 MT653
Capacidades
Acero 6,5 mm
Madera 9 mm
Velocidad en vacío (min
–1
) 4.500 0 – 4.500
Longitud total 200 mm 203 mm
Peso neto 0,92 kg 0,95 kg
Clase de seguridad /II
Page 19
19
Accionamiento del interruptor (Fig. 1)
PRECAUCIÓN:
• Antes de enchufar la herramienta, compruebe siempre para cerciorarse de que el gatillo interruptor se acciona debidamente y que vuelve a la posición “OFF” cuando lo suelta.
• El interruptor puede ser bloqueado en la posición “ON” para mayor comodidad del operario durante una utilización prolongada. Tenga precaución cuando bloquee la herramienta en la posición “ON” y mantenga la herramienta firmemente empuñada.
Para el modelo MT652
Para poner en marcha la herramienta, simplemente apriete el gatillo interruptor. Suelte el gatillo interruptor para parar. Para una operación continua, apriete el gatillo interruptor, presione hacia dentro el botón de bloqueo y después suelte el gatillo interruptor. Para parar la herramienta desde la posición bloqueada, apriete el gatillo interruptor completamente, después suéltelo.
Para el modelo MT653
Para poner en marcha la herramienta, simplemente apriete el gatillo interruptor. La velocidad de la herramienta aumenta incrementando la presión en el gatillo interruptor. Suelte el gatillo interruptor para parar. Para una operación continua, apriete el gatillo interruptor, presione hacia dentro el botón de bloqueo y después suelte el gatillo interruptor. Para parar la herramienta desde la posición bloqueada, apriete el gatillo interruptor completamente, después suéltelo.
Accionamiento del interruptor de inversión (Para el modelo MT653) (Fig. 2)
Esta herramienta tiene un interruptor inversor para cambiar la dirección de giro. Mueva la palanca del interruptor de inversión a la posición D (lado A) para giro a la derecha o a la posición E (lado B) para giro a la izquierda.
PRECAUCIÓN:
• Confirme siempre la dirección de giro antes de iniciar la operación.
• Utilice el interruptor inversor solamente después de que la herramienta se haya parado completamente. Si cambia la dirección de giro antes de que la herramienta se haya parado podrá dañarla.
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de realizar cualquier trabajo en ella.
Instalación o desmontaje de la broca (Fig. 3)
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de instalar o quitar la broca.
Para instalar la broca, introdúzcala en el mandril hasta el fondo. Apriete el mandril a mano. Ponga la llave de mandril en cada uno de los tres agujeros y apriete hacia la derecha. Asegúrese de apretar los tres agujeros del mandril uniformemente. Para quitar la broca, gire la llave de mandril hacia la izquierda en uno de los agujeros solamente, después afloje el mandril a mano.
OPERACIÓN
PRECAUCIÓN:
• Sujete siempre la herramienta solamente por el mango cuando realice una operación. No toque la parte metálica.
Operación de perforación
Perforación en madera
Cuando perfore en madera, los mejores resultados se obtendrán con brocas para madera equipadas con un tornillo guía. El tornillo guía facilita la perforación tirando de la broca hacia el interior de la superficie de trabajo.
Perforación en metal
Para evitar que la broca resbale al empezar a hacer el agujero, haga una mella con un punzón y martillo en el punto a taladrar. Ponga la punta de la broca en la mella y comience a perforar. Utilice un lubricante para operaciones de corte cuando perfore metales. Las excepciones son acero y latón que deberán ser perforados en seco.
PRECAUCIÓN:
• Con ejercer una presión excesiva sobre la herramienta no conseguirá perforar más rápido. De hecho, esta presión excesiva sólo servirá para dañar la punta de la broca, disminuir el rendimiento de la herramienta y acortar su vida de servicio.
• En el momento de comenzar a penetrar se ejerce una fuerza tremenda sobre la herramienta/broca. Sujete la herramienta firmemente y tenga cuidado cuando la broca comience a penetrar la superficie de trabajo.
• Sujete siempre las piezas de trabajo pequeñas en un tornillo de banco o herramienta de sujeción similar.
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de realizar cualquier trabajo en ella.
• No utilice nunca gasolina, bencina, disolvente, alcohol o similares. Podría producir descoloración, deformación o grietas.
Para mantener la SEGURIDAD y la FIABILIDAD del producto, las reparaciones y cualquier otro mantenimiento o ajuste deberán ser realizados por los centros de servicio autorizado de Makita, siempre con piezas de repuesto de Makita.
ACCESORIOS OPCIONALES
PRECAUCIÓN:
• Estos accesorios o aditamentos están recomendados para su uso con la herramienta Makita especificada en este manual. El uso de cualquier otro accesorio o aditamento puede suponer un riesgo de lesiones personales. Utilice el accesorio o aditamento exclusivamente para su uso declarado.
Si necesita información más detallada sobre estos accesorios, consulte con su centro local de servicio de Makita.
• Llave de mandril
• Soporte de llave de mandril
• Barra de tope
Page 20
20
NOTA:
• Algunos elementos de la lista podrán estar incluidos en el paquete de la herramienta como accesorios estándar. Pueden variar de un país a otro.
ENG905-1
Ruido
El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN60745:
Modelo MT652
Nivel de presión sonora (L
pA
): 72 dB (A)
Incerteza (K): 3 dB (A) El nivel de ruido en condiciones de trabajo puede que sobrepase los 80 dB (A).
Modelo MT653
Nivel de presión sonora (L
pA
): 70 dB (A)
Incerteza (K): 3 dB (A) El nivel de ruido en condiciones de trabajo puede que sobrepase los 80 dB (A).
Póngase protectores en los oídos
ENG900-1
Vibración
El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN60745:
Modelo MT652
Modo tarea: perforar en metal
Emisión de vibración (a
h, D
): 2,5 m/s
2
Incerteza (K): 1,5 m/s
2
Modelo MT653
Modo tarea: perforar en metal
Emisión de vibración (a
h, D
): 3,0 m/s
2
Incerteza (K): 1,5 m/s
2
ENG901-1
• El valor de emisión de vibración declarado ha sido
medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar una herramienta con otra.
• El valor de emisión de vibración declarado también se
puede utilizar en una valoración preliminar de exposición.
ADVERTENCIA:
• La emisión de vibración durante la utilización real de la
herramienta eléctrica puede variar del valor de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada.
• Asegúrese de identificar medidas de seguridad para
proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo tal como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo).
ENH101-16
Para países europeos solamente
Declaración de conformidad CE
Makita Corporation como fabricante responsable declara que la(s) siguiente(s) máquina(s) de Makita:
Designación de máquina: Taladro de Alta Velocidad Modelo N°/Tipo: MT652, MT653 son producidas en serie y
Cumplen con las directivas europeas siguientes:
2006/42/CE Y que están fabricadas de acuerdo con las normas o documentos normalizados siguientes:
EN60745 Los documentos técnicos los guarda:
Makita International Europe Ltd.
Departamento técnico,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Inglaterra
29.6.2012
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
Page 21
21
PORTUGUÊS (Instruções originais)
Explicação geral
1 Gatilho do interruptor 2 Botão de bloqueio
3 Alavanca do interruptor de
inversão
4 Chave de mandril
ESPECIFICAÇÕES
• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio.
• As especificações podem variar de país para país.
• Peso de acordo com o Procedimento 01/2003 da EPTA (European Power Tool Association)
ENE032-1
Utilização a que se destina
A ferramenta serve para perfurar madeira, metal e plástico.
ENF002-2
Alimentação
A ferramenta só deve ser ligada a uma fonte de alimentação com a mesma voltagem da indicada na placa de características, e só funciona com alimentação CA monofásica. Tem um sistema de isolamento duplo e pode, por isso, utilizar também tomadas sem ligação à terra.
GEA010-1
Avisos gerais de segurança para ferramentas eléctricas
AVISO! Leia todos os avisos de segurança e
todas as instruções. O não cumprimento de todos os
avisos e instruções pode originar choque eléctrico, incêndio e/ou ferimentos graves.
Guarde todos os avisos e instruções para futuras referências.
GEB001-6
AVISOS DE SEGURANÇA PARA A FURADEIRA
1. Utilize pega(s) auxiliar(es), se fornecida(s) com a
ferramenta. A perda de controlo pode causar
ferimentos pessoais.
2. Agarre na ferramenta eléctrica pelos punhos
isolados ao realizar uma operação onde o acessório de corte possa tocar em fios eléctricos escondidos ou no seu próprio fio. O
acessório de corte que entra em contacto com um fio “vivo” pode tornar as partes metálicas expostas da ferramenta eléctrica “vivas” e causar choque eléctrico ao operador.
3. Certifique-se sempre que possui uma base firme. Certifique-se de que ninguém está por baixo quando usa a ferramenta em locais elevados.
4. Segure a ferramenta firmemente.
5. Mantenha as mãos afastadas das partes giratórias.
6. Não deixe a ferramenta a funcionar. Opere a ferramenta apenas quando a estiver a agarrar.
7. Não toque na broca ou na peça de trabalho imediatamente após a operação; podem estar extremamente quentes e queimar a sua pele.
8. Alguns materiais contêm químicos que podem ser tóxicos. Tome cuidado para evitar a inalação de poeira e o contacto com a pele. Siga os dados de segurança do fornecedor do material.
GUARDE ESTAS INSTRUÇÕES.
AVISO: NÃO permita que conforto ou familiaridade com o produto (adquirido com o uso repetido) substitua a aderência estrita às regras de segurança da ferramenta. MÁ INTERPRETAÇÃO ou não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais sérios.
DESCRIÇÃO FUNCIONAL
PRECAUÇÃO:
• Certifique-se sempre de que a ferramenta está
desligada e a ficha retirada da tomada antes de regular ou verificar o funcionamento da ferramenta.
Acção do interruptor (Fig. 1)
PRECAUÇÃO:
• Antes de ligar a ferramenta à corrente eléctrica,
verifique sempre se o gatilho do interruptor funciona correctamente e regressa à posição “OFF” (desligado) quando o solta.
• O interruptor pode ser bloqueado na posição “ON”
(ligado) para conforto do operador durante a utilização prolongada. Tenha cuidado ao bloquear a ferramenta na posição “ON” (ligada) e segure-a com firmeza.
Modelo MT652 MT653
Capacidades
Aço 6,5 mm
Madeira 9 mm
Velocidade em vazio (min
–1
) 4.500 0 – 4.500
Comprimento total 200 mm 203 mm
Peso líquido 0,92 kg 0,95 kg
Classe de segurança /II
Page 22
22
Para modelo MT652
Para ligar a ferramenta, carregue simplesmente no gatilho do interruptor. Liberte o gatilho do interruptor para parar. Para operação contínua, carregue no gatilho do interruptor, empurre o botão de bloqueio e em seguida solte o gatilho do interruptor. Para parar a ferramenta da posição de bloqueada, aperte completamente o gatilho do interruptor, em seguida solte-o.
Para modelo MT653
Para ligar a ferramenta, carregue simplesmente no gatilho do interruptor. A velocidade da ferramenta aumenta de acordo com a pressão no gatilho do interruptor. Liberte o gatilho do interruptor para parar. Para operação contínua, carregue no gatilho do interruptor, empurre o botão de bloqueio e em seguida solte o gatilho do interruptor. Para parar a ferramenta da posição de bloqueada, aperte completamente o gatilho do interruptor, em seguida solte-o.
Acção do interruptor de inversão (Para modelo MT653) (Fig. 2)
Esta ferramenta tem um interruptor de inversão para mudar a direcção de rotação. Desloque a alavanca do interruptor de inversão para a posição D (lado A) para rotação para a direita ou para a posição E (lado B) para rotação para a esquerda.
PRECAUÇÃO:
• Verifique sempre a direcção de rotação antes da operação.
• Utilize o interruptor de inversão só depois da ferramenta estar completamente parada. Mudar a direcção de rotação antes da ferramenta parar pode danificá-la.
ASSEMBLAGEM
PRECAUÇÃO:
• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de executar qualquer trabalho na ferramenta.
Instalar ou retirar a broca de perfuração (Fig. 3)
PRECAUÇÃO:
• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de instalar ou retirar a broca.
Para instalar a broca, coloque-a no mandril até onde puder ir. Aperte o mandril à mão. Coloque a chave de mandril em cada um dos três orifícios e aperte para a direita. Certifique-se de que aperta uniformemente todos os três orifícios do mandril. Para retirar a broca, rode a chave de mandril para a esquerda em apenas um orifício, depois solte o mandril à mão.
OPERAÇÃO
PRECAUÇÃO:
• Agarre sempre na ferramenta somente pela pega quando executar uma operação. Não toque na parte metálica.
Perfuração
Perfurar em madeira
Quando perfurar em madeira, os melhores resultados são obtidos com brocas para madeira equipadas com um parafuso guia. O parafuso guia torna a perfuração mais fácil empurrando a broca para a peça de trabalho.
Perfurar em metal
Para evitar que a broca deslize quando começa a perfurar um orifício, faça um entalhe com punção de bico e martelo no ponto a ser perfurado. Coloque a ponta da broca no entalhe e comece a perfurar. Utilize um lubrificante de corte quando perfurar metais. As excepções são ferro e latão que devem ser perfurados a seco.
PRECAUÇÃO:
• Não acelerará a perfuração se exercer demasiada pressão na ferramenta. Na realidade, esta pressão excessiva servirá apenas para danificar a ponta da sua broca, diminuir o desempenho da ferramenta e encurtar o tempo de vida útil da ferramenta.
• No momento de atravessar o orifício, exercer-se-á uma enorme força na ferramenta/broca. Agarre na ferramenta firmemente e tenha cuidado quando a broca começa a perfurar a peça de trabalho.
• Prenda sempre peças de trabalho pequenas num torno ou equipamento semelhante.
MANUTENÇÃO
PRECAUÇÃO:
• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de executar qualquer trabalho na ferramenta.
• Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras.
Para manter a SEGURANÇA e FIABILIDADE, as reparações e outras acções de manutenção ou ajustes devem ser executados pelos centros de assistência autorizados da Makita, utilizando sempre peças de substituição Makita.
ACESSÓRIOS OPCIONAIS
PRECAUÇÃO:
• Estes acessórios ou peças são recomendados para utilização com a ferramenta Makita especificada neste manual. A utilização de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os fins indicados.
Se precisar de ajuda para obter mais informações relativas a estes acessórios, entre em contacto com o centro de assistência Makita local.
• Chave de mandril
• Suporte da chave de mandril
• Haste do tampão
Page 23
23
NOTA:
• Alguns itens da lista podem estar incluídos na embalagem da ferramenta como acessórios padrão. Eles podem variar de país para país.
ENG905-1
Ruído
A característica do nível de ruído A determinado de acordo com EN60745:
Modelo MT652
Nível de pressão de som (L
pA
): 72 dB (A)
Variabilidade (K): 3 dB (A) O nível de ruído durante o trabalho pode exceder 80 dB (A).
Modelo MT653
Nível de pressão de som (L
pA
): 70 dB (A)
Variabilidade (K): 3 dB (A) O nível de ruído durante o trabalho pode exceder 80 dB (A).
Utilize protectores para os ouvidos
ENG900-1
Vibração
O valor total da vibração (soma vectorial tri-axial) determinado de acordo com EN60745:
Modelo MT652
Modo de funcionamento: perfuração em metal
Emissão de vibração (a
h, D
): 2,5 m/s
2
Variabilidade (K): 1,5 m/s
2
Modelo MT653
Modo de funcionamento: perfuração em metal
Emissão de vibração (a
h, D
): 3,0 m/s
2
Variabilidade (K): 1,5 m/s
2
ENG901-1
• O valor da emissão de vibração indicado foi medido de
acordo com o método de teste padrão e pode ser utilizado para comparar duas ferramentas.
• O valor da emissão de vibração indicado pode também
ser utilizado na avaliação preliminar da exposição.
AVISO:
• A emissão de vibração durante a utilização real da
ferramenta eléctrica pode diferir do valor de emissão indicado, dependendo das formas como a ferramenta é utilizada.
• Certifique-se de identificar as medidas de segurança
para protecção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de accionamento).
ENH101-16
Só para países Europeus
Declaração de conformidade CE
Nós, a Makita Corporation, fabricante responsável, declaramos que a(s) seguinte(s) ferramenta(s) Makita:
Designação da ferramenta: Furadeira de Alta Velocidade Modelos n°/Tipo: MT652, MT653 são de produção de série e
Em conformidade com as seguintes directivas europeias:
2006/42/CE E estão fabricadas de acordo com as seguintes normas ou documentos normativos:
EN60745 A documentação técnica é mantida pelo:
Makita International Europe Ltd.
Departamento técnico,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Inglaterra
29.6.2012
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
Page 24
24
DANSK (Oprindelige anvisninger)
Illustrationsoversigt
1 Afbryderknap 2 Låseknap
3 Omløbsvælger 4 Patronnøgle
SPECIFIKATIONER
• På grund af vores kontinuerlige forskningsprogrammer og udvikling, kan hosstående specifikationer blive ændret uden varsel.
• Specifikationer kan variere fra land til land.
• Vægt i henhold til EPTA-Procedure 01/2003
ENE032-1
Tilsigtet anvendelse
Maskinen er beregnet til boring i træ, metal og plastic.
ENF002-2
Strømforsyning
Maskinen må kun tilsluttes en strømforsyning med samme spænding som angivet på typeskiltet og kan kun anvendes på enfaset vekselstrømsforsyning. De er dobbeltisolerede og kan derfor også tilsluttes kontakter uden jordledning.
GEA010-1
Almindelige sikkerhedsregler for el-værktøj
ADVARSEL! Læs alle sikkerhedsadvarsler og alle
sikkerhedsinstruktioner. Hvis nedenstående advarsler
og instruktioner ikke overholdes, kan resultatet blive elektrisk stød, brand og/eller alvorlig personskade.
Gem alle advarsler og instruktioner til fremtidig reference.
GEB001-6
SIKKERHEDSFORSKRIFTER FOR BOREMASKINE
1. Brug hjælpehåndtaget (-håndtagene), hvis
sådanne følger med maskinen. Hvis herredømmet
over maskinen mistes, kan det føre til tilskadekomst.
2. Hold altid maskinen i dens isolerede
håndtagsflader, når De udfører et arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger eller dets egen ledning.
Skæretilbehør, som kommer i kontakt med en “strømførende” ledning, kan gøre el-værktøjets ikke­isolerede metaldele “strømførende”, hvilket kan give operatøren elektrisk stød.
3. Vær altid sikker på, at De har et godt fodfæste.
Vær sikker på, at der ikke befinder sig nogen nedenunder, når maskinen anvendes i højden.
4. Hold godt fast i maskinen.
5. Hold hænderne væk fra roterende dele.
6. Lad ikke maskinen køre i tomgang. Anvend kun maskinen håndholdt.
7. Rør ikke ved borebitten eller arbejdsstykket umiddelbart efter arbejdet, da de kan være meget varme og give hudforbrændinger.
8. Nogle materialer indeholder kemikalier, som kan være giftige. Vær påpasselig med at forhindre inhalering af støv og hudkontakt. Følg materiale­leverandørens sikkerhedsdata.
GEM DENNE BRUGSANVISNING.
ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade.
FUNKTIONSBESKRIVELSE
FORSIGTIG:
• Sørg altid for, at der er slukket for værktøjet og at den
er taget ud af forbindelse, inden værktøjets funktion justeres eller kontrolleres.
Afbryderanvendelse (Fig. 1)
FORSIGTIG:
• Før maskinen sættes i strømforbindelse, bør De altid
kontrollere, at afbryderknappen fungerer korrekt og returnerer til “OFF”-stillingen, når den slippes.
• Kontakten kan låses i “ON”-stillingen for at gøre det
nemmere for brugeren ved længere tids brug af maskinen. Vær forsigtig, når maskinen låses i “ON”­stillingen, og hold godt fast i maskinen.
For model MT652
For at starte værktøjet, trykkes der blot på afbryderknappen. Slip afbryderknappen for at stoppe. For uafbrudt anvendelse skal man trykke afbryderknappen ind, trykke låseknappen ind, og derefter slippe afbryderknappen. For at stoppe maskinen fra den låste position, skal man trykke afbryderknappen helt ind og derefter slippe den.
Model MT652 MT653
Kapaciteter
Stål 6,5 mm
Træ 9 mm
Omdrejninger ubelastet (min
–1
) 4 500 0 – 4 500
Længde i alt 200 mm 203 mm
Nettovægt 0,92 kg 0,95 kg
Sikkerhedsklasse /II
Page 25
25
For model MT653
For at starte værktøjet, trykkes der blot på afbryderknappen. Maskinens hastighed øges ved at man øger trykket på afbryderknappen. Slip afbryderknappen for at stoppe. For uafbrudt anvendelse skal man trykke afbryderknappen ind, trykke låseknappen ind, og derefter slippe afbryderknappen. For at stoppe maskinen fra den låste position, skal man trykke afbryderknappen helt ind og derefter slippe den.
Omløbsvælgerbetjening (For model MT653) (Fig. 2)
Denne maskine har en omløbsvælger til ændring af omløbsretningen. Flyt omløbsvælgeren til D positionen (A-side) for rotation med uret eller til E positionen (B­side) for rotation mod uret.
FORSIGTIG:
• Kontroller altid omløbsretningen, inden arbejdet påbegyndes.
• Brug kun omløbsvælgeren, når maskinen er helt standset. Hvis omløbsretningen ændres, inden maskinen er helt standset, kan maskinen lide skade.
SAMLING
FORSIGTIG:
• Sørg altid for at værktøjet er slukket og netstikket trukket ud, inden der foretages noget arbejde på selve værktøjet.
Montering og afmontering af borebit (Fig. 3)
FORSIGTIG:
• Kontrollér altid, at maskinen er slået fra, og at netstikket er trukket ud af stikkontakten, før De monterer eller afmonterer boret.
Bitten monteres ved at man sætter den så langt ind i patronen som den kan komme. Stram patronen med hånden. Anbring patronnøglen i hvert af de tre huller og stram i retningen med uret. Sørg for at stramme alle tre patronhuller ens. Bitten fjernes ved at man drejer patronnøglen mod uret i kun ét hul og derefter løsner patronen med hånden.
BETJENING
FORSIGTIG:
• Hold altid kun maskinen i håndtaget, når der udføres et stykke arbejde med den. Rør ikke ved metaldelen.
Boring
Boring i træ
Når der bores i træ, opnås det bedste resultat med træbor, som er udstyret med en ledeskrue. Ledeskruen gør boring lettere, idet den trækker boret ind i arbejdsemnet.
Boring i metal
For at forhindre bitten i at glide, når man begynder at lave et hul, skal man lave et hak med en kørner og en hammer på det punkt, hvor der skal bores. Anbring spidsen af bitten i hakket og begynd boringen. Brug skæresmørelse, når der bores i metal. Undtagelserne er jern og messing, som skal tørbores.
FORSIGTIG:
• Et kraftigere tryk på maskinen vil ikke gøre boringen hurtigere. Faktisk vil et kraftigere tryk kun føre til skade på bitspidsen, nedsætte maskinen ydelse og afkorte maskinens levetid.
• Maskinen/bitten udsættes for en kraftig påvirkning på det tidspunkt, hvor der brydes igennem hullet. Hold maskinen fast og udvis forsigtighed, når boret begynder at bryde igennem arbejdsemnet.
• Fastgør altid små arbejdsemner i en skruestik eller en lignende fastgøringsanordning.
VEDLIGEHOLDELSE
FORSIGTIG:
• Sørg altid for at værktøjet er slukket og netstikket trukket ud, inden der foretages noget arbejde på selve værktøjet.
• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deformering eller revner.
For at opretholde produktets SIKKERHED og PÅLIDELIGHED bør reparation, vedligeholdelse og justering kun udføres af et Makita service center med anvendelse af original Makita udskiftningsdele.
EKSTRAUDSTYR
FORSIGTIG:
• Det følgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita værktøjet, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål.
Hvis De har behov for yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita service center.
• Patronnøgle
• Patronnøgleholder
• Stopperstang
BEMÆRK:
• Nogle ting på denne liste kan være inkluderet i værktøjspakken som standardtilbehør. Det kan være forskelligt fra land til land.
ENG905-1
Lyd
Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745:
Model MT652
Lydtryksniveau (L
pA
): 72 dB (A)
Usikkerhed (K): 3 dB (A)
Støjniveauet under arbejde kan overstige 80 dB (A).
Model MT653
Lydtryksniveau (L
pA
): 70 dB (A)
Usikkerhed (K): 3 dB (A)
Støjniveauet under arbejde kan overstige 80 dB (A).
Bær høreværn
Page 26
26
ENG900-1
Vibration
Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745:
Model MT652
Arbejdsindstilling: boring i metal Vibrationsafgivelse (a
h, D
): 2,5 m/s
2
Usikkerhed (K): 1,5 m/s
2
Model MT653
Arbejdsindstilling: boring i metal Vibrationsafgivelse (a
h, D
): 3,0 m/s
2
Usikkerhed (K): 1,5 m/s
2
ENG901-1
• Den angivne vibrationsemissionsværdi er blevet målt i overensstemmelse med standardtestmetoden og kan anvendes til at sammenligne et værktøj med et andet.
• Den angivne vibrationsemissionsværdi kan også anvendes i en præliminær eksponeringsvurdering.
ADVARSEL:
• Vibrationsemissionen under den faktiske anvendelse af værktøjet kan være forskellig fra den erklærede emissionsværdi, afhængigt af den måde, hvorpå værktøjet anvendes.
• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklen, som f.eks. de gange, hvor værktøjet er slukket og når den kører i tomgang i tilgift til afbrydertiden).
ENH101-16
Kun for lande i Europa
EU-konformitetserklæring
Vi, Makita Corporation, erklærer, som den ansvarlige fabrikant, at det (de) følgende Makita værktøj:
Maskinens betegnelse: Hurtigløbende boremaskine Model nr./Type: MT652, MT653 er af serieproduktion og
Er i overensstemmelse med de europæiske direktiver:
2006/42/EU og er fremstillet i overensstemmelse med de følgende standarder eller standardiserede dokumenter:
EN60745 Den tekniske dokumentation opbevares af:
Makita International Europe Ltd.
Teknisk Afdeling,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
29.6.2012
Tomoyasu Kato
Direktør
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
Page 27
27
ΕΛΛΗΝΙΚΑ (Αρχικές οδηγίες)
Περιγραφή γενικής άποψης
1 Σκανδάλη διακόπτης 2 Κουμπί ασφάλισης
3 Μοχλός διακόπτη αντιστροφής 4 Κλειδί σφιγκτήρα
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
• Τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν από χώρα σε χώρα.
• Βάρος σύμφωνα με διαδικασία EPTA 01/2003
ENE032-1
Προοριζόμενη χρήση
Το εργαλείο προορίζεται για τρυπάνισμα σε ξύλο, μέταλλο και πλαστικό.
ENF002-2
Ρευματοδότηση
Το μηχάνημα πρέπει να συνδέεται μόνο με παροχή ρεύματος της ίδιας τάσης με αυτή που αναγράφεται στην πινακίδα ονομαστικών τιμών και μπορεί να λειτουργήσει μόνο με εναλλασσόμενο μονοφασικό ρεύμα. Τα εργαλεία αυτά έχουν διπλή μόνωση και, κατά συνέπεια, μπορούν να συνδεθούν σε πρίζες χωρίς σύρμα γείωσης.
GEA010-1
Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικό εργαλείο
ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις
προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η
μη τήρηση των προειδοποιήσεων και οδηγιών ενδέχεται να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.
Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική παραπομπή.
GEB001-6
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΤΡΥΠΑΝΙΟΥ
1. Να χρησιμοποιείτε τη(ις) βοηθητική(ές) λαβή(ές),
εάν παρέχονται με το εργαλείο. Η απώλεια του ελέγχου μπορεί να προκαλέσει προσωπικό τραυματισμό.
2. Να κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επιφάνειες συγκράτησης κατά την εκτέλεση εργασιών όπου το παρελκόμενο κοπής ενδέχεται να έλθει σε επαφή με κρυφές καλωδιώσεις ή το δικό του καλώδιο τροφοδοσίας. Σε περίπτωση επαφής του
εξαρτήματος κοπής με ηλεκτροφόρο καλώδιο, μπορεί τα εκτεθειμένα μεταλλικά εξαρτήματα του ηλεκτρικού εργαλείου να καταστούν τα ίδια ηλεκτροφόρα και να προκαλέσουν ηλεκτροπληξία στο χειριστή.
3. Να βεβαιώνεστε πάντοτε ότι στέκεστε σταθερά. Όταν χρησιμοποιείτε το εργαλείο σε υψηλές τοποθεσίες, να βεβαιώνεστε ότι δεν βρίσκεται κανένας από κάτω.
4. Κρατήστε το εργαλείο σταθερά.
5. Μην πλησιάζετε τα χέρια σας σε περιστρεφόμενα μέρη.
6. Μην αφήνετε το εργαλείο σε λειτουργία. Το
εργαλείο πρέπει να βρίσκεται σε λειτουργία μόνο όταν το κρατάτε.
7. Μην αγγίζετε τη μύτη τρυπανίσματος ή το τεμάχιο εργασίας αμέσως μετά τη λειτουργία του εργαλείου. Μπορεί να είναι εξαιρετικά θερμά και να προκληθεί έγκαυμα στο
δέρμα σας.
8. Μερικά υλικά περιέχουν χημικά που μπορεί να είναι τοξικά. Προσέχετε ώστε να αποφεύγετε την εισπνοή σκόνης και την επαφή με το δέρμα. Ακολουθείτε τα δεδομένα ασφάλειας υλικού που παρέχονται από τον προμηθευτή.
ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤ ΕΣ.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε στην άνεση ή στην εξοικείωσή σας με το προϊόν (που αποκτήθηκε από επανειλημμένη χρήση) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείας του παρόντος εργαλείου. ΚΑΚΗ ΧΡΗΣΗ ή αμέλεια να ακολουθήσετε τους κανόνες ασφάλειας που διατυπώνονται σ’αυτό το εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.
Μοντέλο MT652 MT653
Ικανότητες
Ατσάλι 6,5 χιλ
Ξύλο 9
χιλ
Ταχ ύ τη τ α χωρίς φορτίο (λεπ
–1
) 4.500 0 – 4.500
Συνολικό μήκος 200 χιλ 203 χιλ
Καθαρό βάρος 0,92 Χγρ 0,95 Χγρ
Κατηγορία ασφάλειας /II
Page 28
28
ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ
ΠΡΟΣΟΧΗ:
• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ρεύμα πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία στο εργαλείο.
Δράση διακόπτη (Εικ. 1)
ΠΡΟΣΟΧΗ:
• Πριν από τη σύνδεση του εργαλείου στην παροχή τροφοδοσίας, να ελέγχετε πάντα ότι η σκανδάλη διακόπτης ενεργοποιεί το εργαλείο κανονικά κι επιστρέφει στη θέση “OFF” όταν ελευθερώνεται.
• Ο διακόπτης μπορεί να ασφαλιστεί στη θέση “ON” προς διευκόλυνση του χειριστή στη διάρκεια παρατεταμένης χρήσης. Να είστε προσεκτικοί όταν ασφαλίζετε το εργαλείο στη θέση “ON” και
να κρατάτε
το εργαλείο σταθερά.
Για το μοντέλο MT652
Για να ξεκινήσετε το εργαλείο, απλώς τραβήξτε τη σκανδάλη διακόπτη. Ελευθερώστε την σκανδάλη διακόπτη για να σταματήσει. Για συνεχόμενη λειτουργία, πατήστε τη σκανδάλη διακόπτη, πατήστε το κουμπί ασφάλισης και μετά αφήστε τη σκανδάλη διακόπτη. Για να σταματήστε το εργαλείο από την κλειδωμένη θέση, τραβήξτε πλήρως
τη σκανδάλη διακόπτη και κατόπιν
αφήστε την.
Για το μοντέλο MT653
Για να ξεκινήσετε το εργαλείο, απλώς τραβήξτε τη σκανδάλη διακόπτη. Η ταχύτητα του εργαλείου αυξάνει αν αυξήσετε την πίεση στη σκανδάλη διακόπτη. Ελευθερώστε την σκανδάλη διακόπτη για να σταματήσει. Για συνεχόμενη λειτουργία, πατήστε τη σκανδάλη διακόπτη, πατήστε το κουμπί ασφάλισης και μετά αφήστε τη σκανδάλη διακόπτη. Για να σταματήστε το εργαλείο από την κλειδωμένη θέση, τραβήξτε πλήρως τη σκανδάλη διακόπτη και κατόπιν αφήστε την.
Λειτουργία διακόπτη αντιστροφής (Για το μοντέλο MT653) (Εικ.2)
Αυτό το εργαλείο έχει ένα διακόπτη αντιστροφής για να αλλάζει τη διεύθυνση περιστροφής. Μετακινήστε το μοχλό διακόπτη αντιστροφής στη θέση D (πλευρά A) για δεξιόστροφη περιστροφή ή στη θέση E (πλευρά B) για αριστερόστροφη περιστροφή.
ΠΡΟΣΟΧΗ:
• Να ελέγχετε πάντα τη διεύθυνση περιστροφής πριν από τη λειτουργία.
• Χρησιμοποιείτε το διακόπτη αντιστροφής μόνο αφού το εργαλείο
σταματήσει εντελώς. Η αλλαγή της διεύθυνσης περιστροφής πριν το εργαλείο σταματήσει μπορεί να προκαλέσει ζημιά στο εργαλείο.
ΣΥΝΑΡΜΟΛΟΓΗΣΗ
ΠΡΟΣΟΧΗ:
• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία στο εργαλείο.
Τοποθέτηση ή αφαίρεση μύτης τρυπανιού (Εικ. 3)
ΠΡΟΣΟΧΗ:
• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ρεύμα πριν τοποθετήσετε ή αφαιρέσετε την αιχμή.
Για να τοποθετήσετε μια μύτη, τοποθετήστε τη στην κεφαλή όσο περισσότερο γίνεται. Σφίξτε το σφιγκτήρα με το χέρι. Τοποθετήστε το κλειδί σφιγκτήρα σε κάθε μία από τις τρεις οπές και σφίξτε δεξιόστροφα. Βεβαιωθείτε να σφίξετε ομοιόμορφα και τις τρεις οπές του σφιγκτήρα. Για να βγάλετε τη μύτη, περιστρέψτε αριστερόστροφα το κλειδί σφιγκτήρα σε μία μόνο οπή και κατόπιν ξεσφίξτε το σφιγκτήρα με το χέρι.
ΛΕΙΤΟΥΡΓΙΑ
ΠΡΟΣΟΧΗ:
• Να κρατάτε πάντα το εργαλείο μόνο από τη λαβή, όταν εκτελείτε μια εργασία. Μην αγγίζετε το μεταλλικό τμήμα.
Λειτουργία τρυπανίσματος
Τρυπάνισμα ξύλου
Όταν τρυπανίζετε σε ξύλο, έχετε καλύτερα αποτελέσματα με μύτες για ξύλο εξοπλισμένες με βίδα οδήγησης. Η βίδα οδήγησης κάνει το τρυπάνισμα ευκολότερο επειδή τραβάει την αιχμή μέσα στο τεμάχιο εργασίας.
Τρυπάνισμα σε μέταλλο
Για να μην ολισθήσει μια μύτη όταν ξεκινάτε τη δημιουργία μιας οπής, κάντε ένα κοίλωμα με πόντα και σφυρί
στο σημείο όπου θα τρυπανίσετε. Τοπ ο θετ ή στε τη μύτη στο κοίλωμα και ξεκινήστε το τρυπάνισμα. Όταν τρυπανίζετε μέταλλα, χρησιμοποιήστε λιπαντικό κοπής. Εξαίρεση αποτελούν το σίδερο και ο χάλυβας τα οποία θα πρέπει να τρυπανίζετε στεγνά.
ΠΡΟΣΟΧΗ:
• Η υπερβολική πίεση στο εργαλείο δεν επιταχύνει τη
διάτρηση. Στην πραγματικότητα, αυτή η υπερβολική πίεση προκαλεί ζημία στο
άκρο της μύτης, μείωση της
απόδοσης όπως και της διάρκειας ζωής του εργαλείου.
• Ασκείται τεράστια δύναμη στο εργαλείο/μύτη τη στιγμή
που διαπερνάται η οπή. Κρατήστε σταθερά το εργαλείο και προσέχετε ιδιαίτερα τη στιγμή που η αιχμή διέρχεται από την οπή.
• Να ασφαλίζετε πάντα τα μικρά τεμάχια εργασίας σε
μέγγενη ή παρόμοια
διάταξη συγκράτησης.
ΣΥΝΤΗΡΗΣΗ
ΠΡΟΣΟΧΗ:
• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και
αποσυνδεδεμένο από το ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία στο εργαλείο.
• Μην χρησιμοποιείτε ποτέ βενζίνη, πετρελαϊκό αιθέρα,
διαλυτικό, αλκοόλη ή παρόμοιες ουσίες. Ενδέχεται να προκληθεί αποχρωματισμός παραμόρφωση ή ρωγμές.
Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προιόντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή ρύθμιση
πρέπει να εκτελούνται από τα Εξουσιοδοτημένα κέντρα εξυπηρέτησης της Makita, με χρήση πάντοτε ανταλλακτικών Makita.
Page 29
29
ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ
ΠΡΟΣΟΧΗ:
• Αυτά τα ανταλλακτικά ή προσαρτήματα συνιστώνται για χρήση με το εργαλείο σας της Makita που περιγράφεται στο εγχειρίδιο αυτό. Η χρήση οτιδήποτε άλλων ανταλλακτικών ή προσαρτημάτων μπορεί να παρουσιάσουν κίνδυνο τραυματισμού σε άτομα. Χρησιμοποιήστε ανταλλακτικά ή προσαρτήματα μόνο για τον καθορισμένο σκοπό.
Εάν χρειάζεστε βοήθεια ή περισσότερες λεπτομέρειες σε σχέση με αυτά τα
ανταλλακτικά, ρωτήστε το τοπικό σας
κέντρο εξυπηρέτησης της Makita.
• Κλειδί σφιγκτήρα
• Υποδοχή κλειδιού σφιγκτήρα
• Άξονας αναστολής
ΠΑΡΑΤΗΡΗΣΗ:
• Μερικά στοιχεία στη λίστα μπορεί να συμπεριλαμβάνονται στη συσκευασία εργαλείου ως στάνταρ εξαρτήματα. Μπορεί να διαφέρουν ανάλογα με τη χώρα.
ENG905-1
Θόρυβος
Το τυπικό Α επίπεδο μετρημένου θορύβου καθορίζεται σύμφωνα με το EN60745:
Μοντέλο MT652
Στάθμη πίεσης ήχου (L
pA
): 72 dB (A)
Αβεβαιότητα (K): 3 dB (A) Η ένταση ήχου υπό συνθήκες εργασίας μπορεί να υπερβεί τα 80 dB (A).
Μοντέλο MT653
Στάθμη πίεσης ήχου (L
pA
): 70 dB (A)
Αβεβαιότητα (K): 3 dB (A) Η ένταση ήχου υπό συνθήκες εργασίας μπορεί να υπερβεί τα 80 dB (A).
Φοράτε ωτοασπίδες
ENG900-1
Κραδασμός
Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού διανύσματος) καθορίζεται σύμφωνα με το EN60745:
Μοντέλο MT652
Είδος εργασίας: τρυπάνισμα σε μέταλλο
Εκπομπή δόνησης (a
h, D
): 2,5 m/s
2
Αβεβαιότητα (K): 1,5 m/s
2
Μοντέλο MT653
Είδος εργασίας: τρυπάνισμα σε μέταλλο
Εκπομπή δόνησης (a
h, D
): 3,0 m/s
2
Αβεβαιότητα (K): 1,5 m/s
2
ENG901-1
• Η δηλωμένη τιμή εκπομπής κραδασμών έχει μετρηθεί
σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο.
• Η δηλωμένη τιμή εκπομπής κραδασμών μπορεί να
χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση έκθεσης.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
• Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει
από τη δηλωμένη τιμή εκπομπής ανάλογα με
τον τρόπο χρήσης του εργαλείου.
• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν
του χρόνου
ενεργοποίησης).
ENH101-16
Μόνο για χώρες της Ευρώπης
Δήλωση Συμμόρφωσης ΕΚ
Η Makita Corporation, ως ο υπεύθυνος κατασκευαστής, δηλώνει ότι το/τα ακόλουθο(α) μηχάνημα(τα) της Makita:
Χαρακτηρισμός μηχανήματος: Τρυπάνι υψηλής ταχύτητας Αρ. μοντέλου/Τύπο ς : MT652, MT653 είναι εν σειρά παραγωγή και
Συμμορφώνονται με τις ακόλουθες Ευρωπαϊκές Οδηγίες:
2006/42/ΕΚ και κατασκευάζονται σύμφωνα με τα ακόλουθα πρότυπα ή έγγραφα τυποποίησης:
EN60745 Το τεχνικό πληροφοριακό υλικό διατηρείται από:
Makita International Europe Ltd.
Technical Department (Τε χ νι κ ό τμήμα),
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England (Αγγλία)
29.6.2012
Tomoyasu Kato
Διευθυντής
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
Page 30
30
TÜRKÇE (Orijinal Talimatlar)
Genel görünüşün açıklanması
1 Anahtar tetik 2 Kilitleme düğmesi
3 Ters dönüş mandalı 4 Mandren anahtarı
ÖZELLİKLER
• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ülkeden ülkeye değişebilir.
• EPTA-Prosedürü 01/2003 uyarınca ağırlık
ENE032-1
Kullanım amacı
Bu alet ahşap, metal ve plastik malzemeleri delmek için tasarlanmıştır.
ENF002-2
Güç kaynağı
Makinanın, yalnızca isim levhasında belirtilenle aynı voltajlı güç kaynağına bağlanması gerekir ve yalnızca tek fazlı AC güç kaynağıyla çalıştırılabilir. Çifte yalıtımlıdırlar ve bu sebeple topraklamasız prizlerle de kullanılabilirler.
GEA010-1
Genel Elektrikli Alet Güvenliği
UYARI! Tüm güvenlik uyarılarını ve tüm
talimatları okuyun. Uyarılara ve talimatlara uyulmaması
elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir.
Tüm uyarıları ve talimatları ileride başvurmak için saklayın.
GEB001-6
MATKAP GÜVENLİK UYARILARI
1. Aletle birlikte sağlanmışsa yardımcı tutamağı/
tutamakları kullanın. Kontrol kaybı yaralanmaya
neden olabilir.
2. Kesici aksesuarın görünmeyen kablolara ya da
aletin kendi kordonuna temas etme olasılığı bulunan yerlerde çalışırken elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun. Kesici
aksesuarın “akımlı” bir telle temas etmesi elektrikli aletin yalıtımsız metal kısımlarını “akımlı” hale getirebilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.
3. Her zaman yere sağlam basın.
Makineyi yüksekte kullandığınızda, altında kimsenin olmadığı
ndan emin olun.
4. Makineyi sıkıca tutun.
5. Ellerinizi dönen parçalardan uzak tutun.
6. Makineyi çalışır durumda bırakmayın. Makineyi sadece elinizde iken çalıştırın.
7. Kullanılan ucu veya iş parçasını işlemden hemen sonra ellemeyin; bunlar çok sıcak olup derinizi yakabilir.
8. Bazı malzemeler zehirli olabilen kimyasallar içerirler. Toz yutmayı ve cilt temasını önlemek için tedbir alın. Malzeme sağlayıcısının güvenlik bilgilerine uyun.
BU TALİMATLARI SAKLAYIN.
UYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yaralanmaya neden olabilir.
İŞLEVSEL AÇIKLAMALAR
DİKKAT:
• Alet üzerinde ayarlama ya da işleyiş kontrolü
yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun.
Anahtar işlemi (Şek. 1)
DİKKAT:
• Makinayı fişe takmadan önce, anahtar tetiğinin düzgün
çalıştığını ve serbest bırakıldığında “OFF” (kapalı) pozisyonuna geldiğini kontrol edin.
• Uzun süreli kullanım sırasında kullanıcının rahatı için
anahtar “ON” (açık) konumunda kilitlenebilir. Anahtar “ON” (açık) konumunda kilitliyken dikkatli olun ve aleti sıkı kavrayın.
MT652 model için
Makineyi çalıştırmak için anahtar tetiği çekin. Durdurmak için anahtar tetiği bırakın. Sürekli işletmek için, anahtar tetiği çekin ve sonra kilitleme düğmesini serbest bırakın. Makineyi kilitli pozisyondan çıkarmak için, anahtar tetiği tamamen çekip sonra serbest bırakın.
Model MT652 MT653
Kapasiteler
Çelik 6,5 mm
Taht a 9 mm
Yüksüz hız (dak
–1
) 4.500 0 – 4.500
Toplam uzunluk 200 mm 203 mm
Net ağırlık 0,92 kg 0,95 kg
Emniyet sınıfı /II
Page 31
31
MT653 model için
Makineyi çalıştırmak için anahtar tetiği çekin. Makinanın hızı anahtar tetiğin üzerine daha fazla bastırılarak artırılır. Durdurmak için anahtar tetiği bırakın. Sürekli işletmek için, anahtar tetiği çekin ve sonra kilitleme düğmesini serbest bırakın. Makineyi kilitli pozisyondan çıkarmak için, anahtar tetiği tamamen çekip sonra serbest bırakın.
Anahtar işleminin ters çevrilmesi (MT653 model için) (Şek. 2)
Bu makinanın dönme yönünü değiştirmek için ters dönüş mandalı vardır. Ters dönüş mandalını saat yönünde dönüş için D konumuna (A tarafı) tersi yönde dönüş içinse E konumuna (B tarafı) kaydırın.
DİKKAT:
• Kullanmadan önce dönüş yönünü daima kontrol edin.
• Ters dönüş mandalını, makine tamamen durduktan sonra kullanın. Alet durmadan yön değiştirmek alete zarar verebilir.
MONTAJ
DİKKAT:
• Alet üzerinde herhangi bir iş yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun.
Ucun takılması veya çıkarılması (Şek. 3)
DİKKAT:
• Ucu takmadan ya da çıkarmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun.
Ucu takmak için mandrenin içinde gidebileceği kadar yerleştirin. Mandreni elle sıkıştırın. Mandren anahtarını her üç deliğe de sokup saat yönünde sıkıştırın. Her üç deliği de aynı oranda sıkıştırdığınızdan emin olun. Ucu çıkarmak için mandren anahtarını, sadece bir delik için saat yönünün tersine çevirin, sonra mandreni elle gevşetin.
KULLANIM
DİKKAT:
• İşlem sırasında aleti daima sadece tutamak kısmından tutun. Metal kısma dokunmayın.
Delme işlemi
Tahta del e r k en
Tahta delerken, kılavuz vidalı tahta uçlarıyla en iyi sonuçlar elde edilir. Kılavuz vida matkap ucunun iş parçası içine sokulmasıyla delme işlemini kolaylaştırır.
Metal delerken
Delik delmeye başlarken, ucun kaymasını engellemek için zımba ve çekiç yardımı ile delik açılacak noktaya çentik açın. Çentik üstüne matkap ucunu yerleştirip delmeye başlayın. Metal delerken kesme soğutucusu sıvıyı kullanın. Ancak demir ve çelik istisna olup kuru olarak delinmelidir.
DİKKAT:
• Makineye aşırı baskı yapıldığında delme işlemi hızlanmayacaktır. Aşırı baskı ucun yıpranmasına, makina performansı
nın düşmesine ve makinanın
kullanım ömrünün kısalmasına yol açacaktır.
•Deliğin açılması sırasında makina ve uç üzerinde çok büyük güç uygulanır. Aleti sıkı tutun ve uç iş parçasını delmeye başlayınca dikkatinizi yoğunlaştırın.
• Küçük iş parçalarını daima bir mengene ya da benzer sıkıştırma aygıtlarıyla sabitleyin.
BAKIM
DİKKAT:
• Alet üzerinde herhangi bir iş yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun.
• Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.
Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri tarafından yapılmalıdır.
İSTEĞE BAĞLI AKSESUARLAR
DİKKAT:
• Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanılmak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parka kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın.
Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyarsanız bulunduğunuz yerdeki Makita servis merkezi başvurun.
• Mandren anahtarı
• Mandren anahtarı tutucu
• Derinlik dayanağı
NOT:
• Listedeki bazı parçalar standart aksesuar olarak ürün paketinin içine dahil edilmiş olabilir. Aksesuarlar ülkeden ülkeye farklılık gösterebilir.
ENG905-1
Gürültü
EN60745 uyarınca hesaplanan tipik A-ağırlıklı gürültü düzeyi:
Model MT652
Ses basınç seviyesi (L
pA
): 72 dB (A)
Belirsizlik (K): 3 dB (A)
İşlem sırasında gürültü seviyesi 80 dB (A)’yi geçebilir.
Model MT653
Ses basınç seviyesi (L
pA
): 70 dB (A)
Belirsizlik (K): 3 dB (A)
İşlem sırasında gürültü seviyesi 80 dB (A)’yi geçebilir.
Kulak koruyucusu takın
ENG900-1
Titreşim
EN60745 standardına göre hesaplanan titreşim toplam değeri (üç eksenli vektör toplamı):
Model MT652
Çalışma modu: metal delme Titreşim emisyonu (a
h, D
): 2,5 m/s
2
Belirsizlik (K): 1,5 m/s
2
Model MT653
Çalışma modu: metal delme Titreşim emisyonu (a
h, D
): 3,0 m/s
2
Belirsizlik (K): 1,5 m/s
2
Page 32
Makita Corporation
Anjo, Aichi, Japan
www.makita.com
885186-996
IDE
ENG901-1
• Beyan edilen titreşim emisyon değeri standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.
• Beyan edilen titreşim emisyon değeri bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.
UYARI:
• Bu elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu aletin kullanım biçimlerine bağlı olarak beyan edilen emisyon değerinden farklı olabilir.
• Gerçek kullanım koşullarındaki maruz kalmanın bir tahmini hesaplaması temelinde operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurularak değerlendirilmelidir).
ENH101-16
Sadece Avrupa ülkeleri için
EC Uygunluk Beyanı
Sorumlu imalatçı olarak biz Makita Corporation beyan ederiz ki aşağıdaki Makita makine(ler):
Makine Adı: Yüksek Hızlı Matkap Model No./Tipi: MT652, MT653 seri üretilmişlerdir ve
Aşağıdaki Avrupa Direktiflerine uygundurlar:
2006/42/EC ve aşağıdaki standartlara veya standartlaştırılmış belgelere uygun olarak imal edilmişlerdir:
EN60745 Teknik dokümantasyon şurada muhafaza edilmektedir:
Makita International Europe Ltd.
Teknik Departman,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
29.6.2012
Tomoyasu Kato
Müdür
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
Loading...
