ENGLISH (Original instructions)

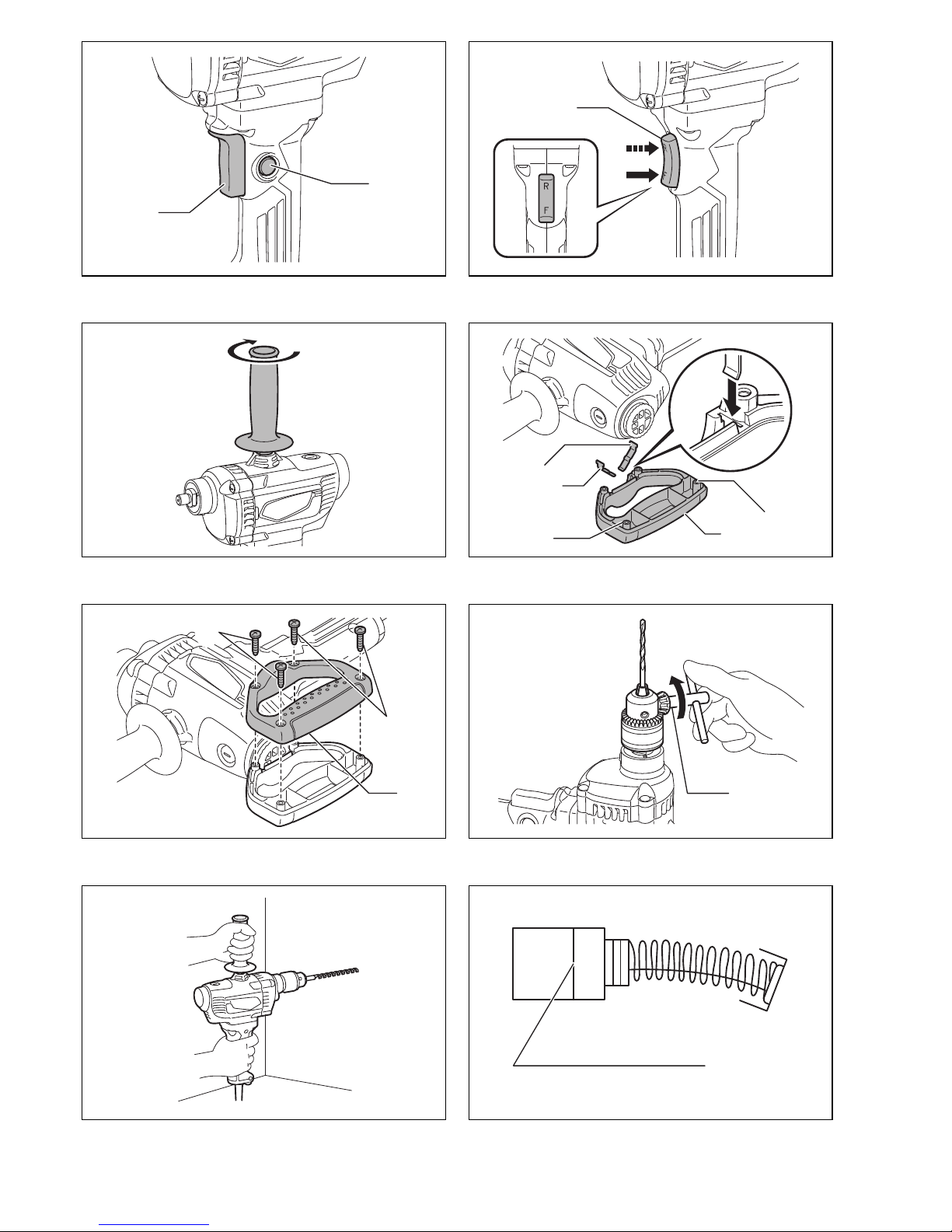

Explanation of general view

1 Lock button
2 Switch trigger
3 Counterclockwise
4 Clockwise

5 Leaf spring
6 Rear handle
7Boss
8Screw

9 Drill chuck
10 Limit mark
11 Brush holder cap
12 Screwdriver

SPECIFICATIONS

• Due to our continuing program of research and
development, the specifications herein are subject to
change without notice.

• Specifications may differ from country to country.

• Weight according to EPTA-Procedure 01/2003

ENE032-1

Intended use

The tool is intended for drilling in wood, metal and plastic.

ENF002-2

Power supply

The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated and can, therefore, also be used from
sockets without earth wire.

GEA010-1

General Power Tool Safety Warnings

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or
serious injury.

Save all warnings and instructions for future
reference.

GEB001-6

DRILL SAFETY WARNINGS

1. Use auxiliary handle(s), if supplied with the tool.

Loss of control can cause personal injury.

2. Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire may

make exposed metal parts of the power tool “live”
and could give the operator an electric shock.

3. Always be sure you have a firm footing.

Be sure no one is below when using the tool in
high locations.

4. Hold the tool firmly.

5. Keep hands away from rotating parts.

6. Do not leave the tool running. Operate the tool

only when hand-held.

7. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.

8. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.

SAVE THESE INSTRUCTIONS.

WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and

unplugged before adjusting or checking function on the
tool.

Switch action

CAUTION:

• Before plugging in the tool, always check to see that

the switch trigger actuates properly and returns to the
“OFF” position when released.

For Model MT621 (Fig. 1)

CAUTION:

• Switch can be locked in “ON” position for ease of

operator comfort during extended use. Apply caution
when locking tool in “ON” position and maintain firm
grasp on tool.

To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
For continuous operation, pull the switch trigger, push in
the lock button and then release the switch trigger.

Model MT621 MT622

Capacities

Steel 13 mm 13 mm

Wood 36 mm 36 mm

No load speed 0 – 700 min

–1

600 min

–1

Overall length 267 mm 267 mm

Net weight 2.7 kg 2.7 kg

Safety class /II

5

To stop the tool from the locked position, pull the switch
trigger fully, then release it.

For Model MT622 (Fig. 2)

CAUTION:

• Change the direction of rotation only when the tool
comes to a complete stop. Changing it before the tool
stops may damage the tool.

The switch is reversible, providing either clockwise or
counterclockwise rotation. To start the tool, simply pull
the lower part of the switch trigger for clockwise or the
upper part for counterclockwise. Release the switch
trigger to stop.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.

Installing top grip (auxiliary handle) (Fig. 3)

Screw the top grip on the tool securely.

Installing back grip (country specific) (Fig. 4 & 5)

Pull off the cap from the tool housing. Insert the leaf
springs into the groove of the handle part that has the
bosses. Then attach them to the bottom of the tool
housing.

Attach both of the handle parts and tighten them with the
screws securely.

Installing or removing drill bit (Fig. 6)

To install the bit, place it in the chuck as far as it will go.
Tighten the chuck by hand. Place the chuck key in each
of the three holes and tighten clockwise. Be sure to
tighten all three chuck holes evenly.
To remove the bit, turn the chuck key counterclockwise in
just one hole, then loosen the chuck by hand.
After using the chuck key, be sure to return to the original
position.

OPERATION

Drilling operation (Fig. 7)

Always use the top or back grip (auxiliary handle) and
firmly hold the tool by top or back grip and switch handle
during operations.

Drilling in wood

When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.

Drilling in metal

To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled dry.

CAUTION:

• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool
performance and shorten the service life of the tool.

• There is a tremendous twisting force exerted on the
tool/bit at the time of hole breakthrough. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.

• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you do
not hold it firmly. (For Model MT622)

• Always secure small workpieces in a vise or similar
hold-down device.

• Avoid drilling in material that you suspect contains
hidden nails or other things that may cause the bit to
bind or break.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.

• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.

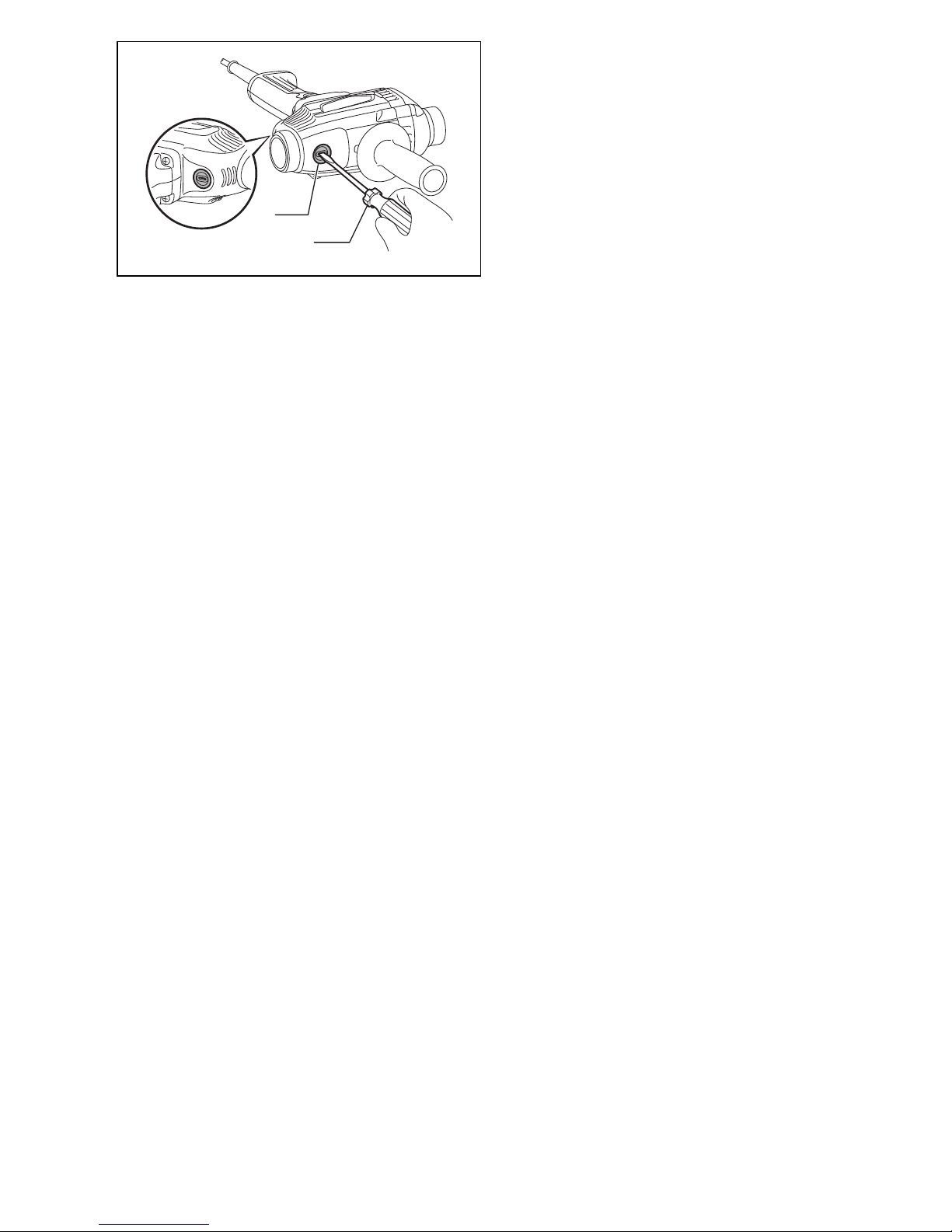

Replacing carbon brushes (Fig. 8 & 9)

Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.

Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.

To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.

ENG905-1

Noise

The typical A-weighted noise level determined according
to EN60745:

Model MT621

Sound pressure level (L

pA

): 84 dB (A)

Sound power level (L

WA

): 95 dB (A)

Uncertainty (K): 3 dB (A)

Model MT622

Sound pressure level (L

pA

): 82 dB (A)

Sound power level (L

WA

): 93 dB (A)

Uncertainty (K): 3 dB (A)

Wear ear protection

ENG900-1

Vibration

The vibration total value (tri-axial vector sum) determined
according to EN60745:

Work mode: drilling into metal
Vibration emission (a

h, D

): 2.5 m/s

2

or less

Uncertainty (K) : 1.5 m/s

2

6

ENG901-1

• The declared vibration emission value has been
measured in accordance with the standard test method
and may be used for comparing one tool with another.

• The declared vibration emission value may also be
used in a preliminary assessment of exposure.

WARNING:

• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.

• Be sure to identify safety measures to protect the
operator that are based on an estimation of exposure in
the actual conditions of use (taking account of all parts
of the operating cycle such as the times when the tool
is switched off and when it is running idle in addition to
the trigger time).

ENH101-18

For European countries only

EC Declaration of Conformity

Makita declares that the following Machine(s):

Designation of Machine:
Drill
Model No./ Type: MT621, MT622

Conforms to the following European Directives:

2006/42/EC
They are manufactured in accordance with the following
standard or standardized documents:

EN60745
The Technical file in accordance with 2006/42/EC is
available from:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

6.2.2014

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

7

FRANÇAIS (Instructions originales)

Descriptif

1 Bouton de verrouillage
2 Gâchette
3 Sens contraire des aiguilles

d’une montre

4 Sens des aiguilles d’une montre

5 Ressort à lames
6 Poignée arrière
7 Partie saillante
8Vis
9 Mandrin porte-foret

10 Repère d’usure
11 Bouchon du porte-charbon
12 Tournevis

SPÉCIFICATIONS

• Étant donné l’évolution constante de notre programme
de recherche et développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.

• Les spécifications peuvent varier suivant les pays.

• Poids selon la procédure EPTA 01/2003

ENE032-1

Utilisations

L’outil est conçu pour percer dans le bois, le métal et le
plastique.

ENF002-2

Alimentation

L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque
signalétique, et il ne pourra fonctionner que sur un
courant secteur monophasé. Réalisé avec une double
isolation, il peut de ce fait être alimenté sans mise à la
terre.

GEA010-1

Consignes de sécurité générales pour outils
électriques

AVERTISSEMENT Veuillez lire toutes les mises

en garde et toutes les instructions. Il y a risque de

choc électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.

Conservez toutes les mises en garde et instructions
pour référence ultérieure.

GEB001-6

CONSIGNES DE SÉCURITÉ POUR PERCEUSE

1. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil

en possède. Toute perte de maîtrise de l’outil

comporte un risque de blessure.

2. Saisissez l’outil électrique uniquement par ses

surfaces de poigne isolées lorsque vous
effectuez des travaux au cours desquels
l’accessoire tranchant peut entrer en contact
avec des fils cachés ou avec le cordon
d’alimentation de l’outil. Le contact de l’accessoire

tranchant avec un fil sous tension peut également
mettre sous tension les parties métalliques
exposées de l’outil électrique, causant ainsi un choc
électrique chez l’utilisateur.

3. Assurez-vous toujours de travailler en position

stable.
Lorsque vous utilisez l’outil dans un endroit
élevé, assurez-vous qu’il n’y a personne en bas.

4. Tenez l’outil fermement.

5. Gardez les mains éloignées des pièces en

rotation.

6. Ne vous éloignez pas en laissant l’outil tourner.
Ne le faites fonctionner que lorsque vous l’avez
bien en main.

7. Ne touchez pas l’embout de perçage ou la pièce
immédiatement après l’exécution du travail ; ils
peuvent être extrêmement chauds et vous brûler
la peau.

8. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la
poussière dégagée lors du travail ne soit inhalée
ou n’entre en contact avec la peau. Suivez les
consignes de sécurité du fournisseur du
matériau.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le
produit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce manuel d’instructions peut
entraîner une blessure grave.

Modèle MT621 MT622

Capacités

Acier 13 mm 13 mm

Bois 36 mm 36 mm

Vitesse à vide 0 – 700 min

–1

600 min

–1

Longueur totale 267 mm 267 mm

Poids net 2,7 kg 2,7 kg

Catégorie de sécurité /II

8

DESCRIPTION DU FONCTIONNEMENT

ATTENTION :

• Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son
fonctionnement.

Interrupteur

ATTENTION :

• Avant de brancher l’outil, vérifiez toujours que la
gâchette fonctionne correctement et qu’elle revient en
position d’arrêt (OFF) une fois relâchée.

Pour le modèle MT621 (Fig. 1)

ATTENTION :

• Vous pouvez verrouiller l’interrupteur en position
« ON » pour plus de confort en cas d’utilisation
prolongée. Soyez prudent lorsque vous verrouillez
l’outil en position « ON », et gardez une prise ferme sur
l’outil.

Pour mettre l’outil en marche, tirez simplement sur la
gâchette. La vitesse de l’outil augmente quand vous
augmentez la pression sur la gâchette. Pour arrêter
l’outil, relâchez la gâchette.
Pour un fonctionnement continu, tirez sur la gâchette,
enfoncez le bouton de verrouillage puis relâchez la
gâchette.
Pour arrêter l’outil lorsqu’il fonctionne en continu, tirez à
fond sur la gâchette puis relâchez-la.

Pour le modèle MT622 (Fig. 2)

ATTENTION :

• Ne changez le sens de rotation qu’une fois l’outil
complètement arrêté. Vous risquez d’abîmer l’outil en
changeant le sens de rotation avant l’arrêt complet.

La gâchette comporte un inverseur, qui permet de passer
d’un sens de rotation à l’autre. Pour démarrer l’outil, il
suffit d’appuyer sur la partie inférieure de la gâchette
(sens des aiguilles d’une montre) ou sur la partie
supérieure (sens contraire des aiguilles d’une montre).
Pour arrêter l’outil, libérez la gâchette.

ASSEMBLAGE

ATTENTION :

• Avant d’effectuer toute intervention sur l’outil, assurez­vous toujours qu’il est hors tension et débranché.

Installation de la poignée supérieure (poignée
auxiliaire) (Fig. 3)

Vissez fermement la poignée supérieure sur l’outil.

Installation de la poignée arrière (selon le pays)
(Fig. 4 et 5)

Retirez le couvercle du carter de l’outil. Insérez les
ressorts à lames dans la rainure située sur la partie
saillante de la poignée. Fixez-les ensuite sur la partie
inférieure du carter de l’outil.

Assemblez les deux parties de la poignée en serrant
fermement les vis.

Installation ou retrait de l’embout de perçage
(Fig. 6)

Pour installer l’embout, insérez-le à fond dans le
mandrin. Serrez le mandrin à la main. Mettez la clé de
mandrin dans chacun des trois orifices et tournez dans le
sens des aiguilles d’une montre. Vous devez serrer les
trois orifices de mandrin de manière égale.

Pour retirer l’embout, tournez la clé de mandrin dans le
sens contraire des aiguilles d’une montre dans un seul
des orifices, puis desserrez le mandrin à la main.
N’oubliez pas de ranger la clé de mandrin lorsque vous
avez fini de l’utiliser.

UTILISATION

Ponçage (Fig. 7)

Utilisez toujours la poignée supérieure ou la poignée
arrière (poignée auxiliaire), et tenez l’outil fermement par
la poignée supérieure ou par la poignée arrière ainsi que
par la poignée revolver (gâchette) lorsque vous
travaillez.

Perçage dans le bois

Lorsque vous percez dans le bois, vous obtiendrez un
résultat optimal avec un foret à bois équipé d’une vis de
guidage. La vis-guide rend le perçage plus aisé en tirant
l’embout à l’intérieur de la pièce.

Perçage dans le métal

Pour que l’embout ne glisse pas quand vous commencez
à percer un trou, faites une entaille à l’aide d’un pointeau
et d’un marteau à l’emplacement prévu pour le trou.
Placez la pointe de l’embout dans l’entaille et
commencez à percer.
Utilisez un lubrifiant de coupe pour percer les métaux.
Seuls le fer et le laiton doivent être percés à sec.

ATTENTION :

• Une pression excessive sur l’outil n’accélèrera pas le
perçage. En fait, la pression excessive abîmera la
pointe de l’embout, causera une baisse de rendement
de l’outil et réduira sa durée de service.

• Une force de torsion très élevée s’exerce sur l’outil/
l’embout lorsque l’embout débouche de l’autre côté.
Tenez l’outil fermement et faites bien attention dès que
l’embout commence à approcher de la face opposée
de la pièce.

• Un embout coincé peut être retiré en réglant
simplement l’inverseur sur la rotation inverse pour faire
marche arrière. L’outil peut toutefois faire brusquement
marche arrière si vous ne le tenez pas fermement.
(Pour le modèle MT622)

• Assurez toujours les petites pièces à l’aide d’un étau
ou d’un dispositif de fixation similaire.

• Évitez de percer dans des matériaux susceptibles de
contenir des clous cachés ou d’autres objets sur
lesquels l’embout risque de se coincer ou de casser.

ENTRETIEN

ATTENTION :

• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.

• N’utilisez jamais d’essence, de benzène, de diluant,
d’alcool ou autre produit similaire, qui peuvent
entraîner une décoloration, une déformation ou
l’apparition de fissures.

Remplacement des charbons (Fig. 8 et 9)

Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu’ils sont usés jusqu’au repère
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N’utilisez que des charbons identiques.

9

Retirez les bouchons de porte-charbon à l’aide d’un
tournevis. Enlevez les charbons usés, insérez les
charbons neufs et revissez solidement les bouchons de
porte-charbon.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, travaux d’entretien et autres réglages
doivent être effectués dans un centre de service Makita
agréé, exclusivement avec des pièces de rechange
Makita.

ENG905-1

Bruit

Niveau de bruit pondéré A typique, déterminé selon
EN60745 :

Modèle MT621

Niveau de pression sonore (L

pA

) : 84 dB (A)

Niveau de puissance sonore (L

WA

) : 95 dB (A)

Incertitude (K) : 3 dB (A)

Modèle MT622

Niveau de pression sonore (L

pA

) : 82 dB (A)

Niveau de puissance sonore (L

WA

) : 93 dB (A)

Incertitude (K) : 3 dB (A)

Porter des protecteurs anti-bruit

ENG900-1

Vibrations

Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :

Mode de travail : perçage dans le métal
Émission de vibrations (a

h, D

) : 2,5 m/s

2

ou moins

Incertitude (K) : 1,5 m/s

2

ENG901-1

• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.

• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de
l’exposition.

AVERTISSEMENT :

• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.

• Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa
mise hors tension, lorsqu’il tourne à vide et le moment
de son déclenchement).

ENH101-18

Pour les pays d’Europe uniquement

Déclaration de conformité CE

Makita déclare que la (les) machine(s) suivante(s) :

Désignation de la machine :
Perceuse
N° de modèle / Type : MT621, MT622

sont conformes aux directives européennes
suivantes :

2006/42/CE
et sont fabriquées conformément aux normes ou aux
documents normalisés suivants :

EN60745
La documentation technique conforme à la norme 2006/
42/CE est disponible auprès de :

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique

6.2.2014

Yasushi Fukaya

Directeur

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique

10

DEUTSCH (Originale Anleitungen)

Übersicht

1 Arretierknopf
2 Elektronikschalter
3 Linksdrehung
4 Rechtsdrehung

5 Blattfeder
6 Hinterer Handgriff
7 Zapfen
8 Schraube

9 Bohrfutter
10 Verschleißgrenze
11 Bürstenhalterkappe
12 Schraubendreher

TECHNISCHE DATEN

• Aufgrund unseres Dauerprogramms der Forschung
und Entwicklung unterliegen die hier angegebenen
technischen Daten Änderung ohne Vorankündigung.

• Die technischen Daten können von Land zu Land
abweichen.

• Gewicht nach EPTA-Verfahren 01/2003

ENE032-1

Vorgesehene Verwendung

Die Maschine ist für Bohren in Holz, Metall und
Kunststoff vorgesehen.

ENF002-2

Netzanschluss

Die Maschine sollte nur an eine Stromquelle
angeschlossen werden, deren Spannung mit der Angabe
auf dem Typenschild übereinstimmt, und kann nur mit
Einphasen-Wechselstrom betrieben werden. Diese sind
doppelt schutzisoliert und können daher auch an
Steckdosen ohne Erdleiter verwendet werden.

GEA010-1

Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitswarnungen

und Anweisungen durch. Eine Missachtung der unten

aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.

GEB001-6

SICHERHEITSWARNUNGEN FÜR
BOHRMASCHINE

1. Benutzen Sie (einen) Zusatzgriff(e), sofern er

(sie) mit der Maschine geliefert wurde(n). Verlust

der Kontrolle kann Verletzungen verursachen.

2. Halten Sie das Elektrowerkzeug nur an den

isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen die Gefahr besteht, dass
verborgene Kabel oder das eigene Kabel
kontaktiert werden. Bei Kontakt mit einem Strom

führenden Kabel können die freiliegenden
Metallteile des Elektrowerkzeugs ebenfalls Strom
führend werden, so dass der Benutzer einen
elektrischen Schlag erleiden kann.

3. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, dass sich
keine Personen darunter aufhalten.

4. Halten Sie die Maschine mit festem Griff.

5. Halten Sie die Hände von rotierenden Teilen fern.

6. Lassen Sie die Maschine nicht unbeaufsichtigt

laufen. Benutzen Sie die Maschine nur mit
Handhaltung.

7. Vermeiden Sie eine Berührung des
Bohrereinsatzes oder des Werkstücks
unmittelbar nach der Bearbeitung, weil die Teile
noch sehr heiß sind und Hautverbrennungen
verursachen können.

8. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.

BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.

WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt
abhalten. MISSBRAUCH oder Missachtung der
Sicherheitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.

Modell MT621 MT622

Kapazitäten

Stahl 13 mm 13 mm

Holz 36 mm 36 mm

Leerlaufdrehzahl 0 – 700 min

–1

600 min

–1

Gesamtlänge 267 mm 267 mm

Nettogewicht 2,7 kg 2,7 kg

Sicherheitsklasse /II

11

FUNKTIONSBESCHREIBUNG

VORSICHT:

• Vergewissern Sie sich vor jeder Einstellung oder
Funktionsprüfung der Maschine stets, dass sie
ausgeschaltet und vom Stromnetz getrennt ist.

Schalterfunktion

VORSICHT:

• Vergewissern Sie sich vor dem Anschließen der
Maschine an das Stromnetz stets, dass der
Elektronikschalter ordnungsgemäß funktioniert und
beim Loslassen in die „OFF“-Stellung zurückkehrt.

Für Modell MT621 (Abb. 1)

VORSICHT:

• Der Schalter kann zur Arbeitserleichterung bei
längerem Einsatz in der „ON“-Stellung verriegelt
werden. Lassen Sie Vorsicht walten, wenn Sie den
Schalter in der „ON“-Stellung verriegeln, und halten Sie
die Maschine mit festem Griff.

Zum Einschalten der Maschine einfach den
Elektronikschalter drücken. Die Drehzahl erhöht sich
durch verstärkte Druckausübung auf den
Elektronikschalter. Zum Ausschalten den
Elektronikschalter loslassen.
Für Dauerbetrieb den Elektronikschalter betätigen, den
Arretierknopf hineindrücken, und dann den
Elektronikschalter loslassen.
Zum Ausrasten der Sperre den Elektronikschalter bis
zum Anschlag hineindrücken und dann loslassen.

Für Modell MT622 (Abb. 2)

VORSICHT:

• Schalten Sie die Drehrichtung erst um, nachdem die
Maschine völlig zum Stillstand gekommen ist. Durch
Umschalten vor dem Stillstand kann die Maschine
beschädigt werden.

Der Schalter ist umkehrbar und gestattet Drehung
entweder im oder entgegen dem Uhrzeigersinn. Zum
Starten der Maschine betätigen Sie einfach den unteren
Teil des Elektronikschalters für Rechtsdrehung oder den
oberen Teil für Linksdrehung. Zum Ausschalten den
Elektronikschalter loslassen.

MONTAGE

VORSICHT:

• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.

Montieren des oberen Handgriffs (Zusatzgriffs)
(Abb. 3)

Den oberen Handgriff fest in die Maschine einschrauben.

Montieren des hinteren Handgriffs
(länderspezifisch) (Abb. 4 und 5)

Die Kappe vom Maschinengehäuse abziehen. Die
Blattfedern in die Nut des Handgriffteils, der die Zapfen
aufweist, einsetzen. Dann die Teile an der Unterseite des
Maschinengehäuses anbringen.

Beide Handgriffteile anbringen und mit den Schrauben
sicher festziehen.

Montage und Demontage des Bohrereinsatzes
(Abb. 6)

Den Bohrereinsatz zum Montieren bis zum Anschlag in
das Futter einführen. Das Futter von Hand anziehen.
Den Futterschlüssel in jedes der drei Löcher einsetzen
und im Uhrzeigersinn drehen. Das Futter in allen drei
Löchern mit gleicher Kraft anziehen.
Den Futterschlüssel zum Demontieren des
Bohrereinsatzes nur in ein Loch einführen und entgegen
dem Uhrzeigersinn drehen, bevor das Futter von Hand
gelöst wird.
Bringen Sie den Futterschlüssel nach Gebrauch wieder
an seinem ursprünglichen Platz an.

BETRIEB

Bohrbetrieb (Abb. 7)

Verwenden Sie stets den oberen oder hinteren Griff
(Zusatzgriff), und halten Sie die Maschine während der
Arbeit mit beiden Händen am oberen oder hinteren Griff
und dem Schaltergriff fest.

Bohren in Holz

Beim Bohren in Holz lassen sich die besten Ergebnisse
mit Holzbohrern erzielen, die mit einer Zentrierspitze
ausgestattet sind. Die Zentrierspitze erleichtert das
Bohren, da sie den Bohrer in das Werkstück hineinzieht.

Bohren in Metall

Um Abrutschen des Bohrers beim Anbohren zu
vermeiden, empfiehlt es sich, die Bohrstelle mit einem
Zentrierkörner anzukörnen. Setzen Sie dann die Spitze
des Bohrers in die Vertiefung, und beginnen Sie mit dem
Bohren.
Verwenden Sie Schneidflüssigkeit beim Bohren von
Metall. Eisen und Messing sollten jedoch trocken gebohrt
werden.

VORSICHT:

• Übermäßige Druckausübung auf die Maschine bewirkt
keine Beschleunigung der Bohrleistung. Im Gegenteil;
übermäßiger Druck führt zu einer Beschädigung der
Bohrerspitze und damit zu einer Verringerung der
Leistungsfähigkeit sowie zu einer Verkürzung der
Lebensdauer der Maschine.

• Beim Bohrungsdurchbruch wirkt ein hohes
Rückdrehmoment auf Maschine und Bohrer. Halten Sie
daher die Maschine mit festem Griff und lassen Sie
Vorsicht walten, wenn der Bohrer im Begriff ist, aus
dem Werkstück auszutreten.

• Ein festsitzender Bohrer lässt sich durch einfaches
Umschalten der Drehrichtung wieder herausdrehen.
Dabei sollten Sie aber die Maschine gut festhalten,
damit sie nicht ruckartig herausgestoßen wird. (Für
Modell MT622)

• Kleine Werkstücke sind stets in einen Schraubstock
oder eine ähnliche Aufspannvorrichtung einzuspannen.

• Vermeiden Sie das Anbohren von Material, bei dem
Sie den Verdacht haben, dass verborgene Nägel oder
andere Gegenstände vorhanden sind, die Klemmen
oder Abbrechen des Bohrers verursachen können.

12

WARTUNG

VORSICHT:

• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine
auszuschalten und vom Stromnetz zu trennen.

• Verwenden Sie auf keinen Fall Benzin, Benzol,
Verdünner, Alkohol oder dergleichen. Solche Mittel
können Verfärbung, Verformung oder Rissbildung
verursachen.

Auswechseln der Kohlebürsten (Abb. 8 und 9)

Die Kohlebürsten müssen regelmäßig entfernt und
überprüft werden. Wenn sie bis zur Verschleißgrenze
abgenutzt sind, müssen sie erneuert werden. Halten Sie
die Kohlebürsten stets sauber, damit sie ungehindert in
den Haltern gleiten können. Beide Kohlebürsten sollten
gleichzeitig erneuert werden. Verwenden Sie nur
identische Kohlebürsten.

Die Bürstenhalterkappen mit einem Schraubendreher
herausdrehen. Die abgenutzten Kohlebürsten
herausnehmen, die neuen einsetzen, und dann die
Bürstenhalterkappen wieder eindrehen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita­Kundendienstzentren unter ausschließlicher
Verwendung von Makita-Originalersatzteilen ausgeführt
werden.

ENG905-1

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:

Modell MT621

Schalldruckpegel (L

pA

): 84 dB (A)

Schallleistungspegel (L

WA

): 95 dB (A)

Ungewissheit (K): 3 dB (A)

Modell MT622

Schalldruckpegel (L

pA

): 82 dB (A)

Schallleistungspegel (L

WA

): 93 dB (A)

Ungewissheit (K): 3 dB (A)

Gehörschutz tragen

ENG900-1

Vibration

Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:

Arbeitsmodus: Bohren in Metall
Vibrationsemission (a

h, D

): 2,5 m/s

2

oder weniger

Ungewissheit (K): 1,5 m/s

2

ENG901-1

• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen
herangezogen werden.

• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads
verwendet werden.

WARNUNG:

• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.

• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsächlichen
Benutzungsbedingungen (unter Berücksichtigung aller
Phasen des Arbeitszyklus, wie z. B. Ausschalt- und
Leerlaufzeiten der Maschine zusätzlich zur
Betriebszeit).

ENH101-18

Nur für europäische Länder

EG-Übereinstimmungserklärung

Makita erklärt, dass die folgende(n) Maschine(n):

Bezeichnung der Maschine:
Bohrmaschine
Modell-Nr./ Typ: MT621, MT622

den folgenden europäischen Richtlinien
entsprechen:

2006/42/EG
gemäß den folgenden Standards oder standardisierten
Dokumenten hergestellt werden:

EN60745
Die technische Akte in Übereinstimmung mit 2006/42/EG
ist erhältlich von:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

6.2.2014

Yasushi Fukaya

Direktor

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

13

ITALIANO (Istruzioni originali)

Visione generale

1 Bottone di blocco
2 Interruttore
3 In senso antiorario
4 In senso orario

5 Molla a balestra
6 Manico posteriore
7 Sporgenza
8Vite

9 Portapunta trapano
10 Segno di limite
11 Tappo portaspazzole
12 Cacciavite

DATI TECNICI

• Per il nostro continuo programma di ricerca e sviluppo,
i presenti dati tecnici sono soggetti a cambiamenti
senza avviso.

• I dati tecnici potrebbero differire a seconda del paese di
destinazione del modello.

• Peso in base alla procedura EPTA 01/2003

ENE032-1

Utilizzo previsto

L’utensile è progettato per la foratura del legno, metallo e
plastica.

ENF002-2

Alimentazione

Questo utensile deve essere collegato soltanto a una
fonte di alimentazione con la stessa tensione indicata
sulla targhetta del nome, e può funzionare soltanto con la
corrente alternata monofase. Esso ha un doppio
isolamento, per cui può essere usato anche con le prese
di corrente sprovviste della messa a terra.

GEA010-1

Avvertimenti generali per la sicurezza
dell’utensile elettrico

AVVERTIMENTO Leggere tutti gli avvertimenti

per la sicurezza e le istruzioni. La mancata osservanza

degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.

Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.

GEB001-6

AVVERTIMENTI PER LA SICUREZZA DEL
TRAPANO

1. Usare i manici ausiliari, se sono in dotazione

all’utensile. La perdita di controllo può causare un

incidente all’operatore.

2. Tenere l’utensile elettrico per le superfici di

presa isolate quando si esegue una operazione
che potrebbe causare il contatto dell’accessorio
di taglio con fili elettrici nascosti o con il suo
stesso cavo. L’accessorio di taglio che fa contatto

con un filo elettrico “sotto tensione” potrebbe
mettere “sotto tensione” le parti metalliche esposte
dell’utensile elettrico e dare una scossa
all’operatore.

3. Accertarsi che i piedi siano appoggiati

saldamente.
Accertarsi che non ci siano persone sotto
quando si usa l’utensile in luoghi alti.

4. Tenere saldamente l’utensile.

5. Tenere le mani lontane dalle parti rotanti.

6. Non lasciare l’utensile mentre sta funzionando.

Far funzionare l’utensile soltanto tenendolo in
mano.

7. Non toccare la punta trapano o il pezzo
immediatamente dopo una operazione; essi
potrebbero essere estremamente caldi e
bruciare la pelle.

8. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitare di inspirare la polvere e il contatto
con la pelle. Seguire i dati per la sicurezza del
fornitore del materiale.

CONSERVARE QUESTE ISTRUZIONI.

AVVERTIMENTO:
NON lasciare che la comodità d’utilizzo o la
familiarità con il prodotto (acquisita con l’uso
ripetuto) sostituisca la stretta osservanza delle
norme per la sua sicurezza. L’utilizzo SBAGLIATO o
la mancata osservanza delle norme di sicurezza di
questo manuale di istruzioni potrebbero causare
lesioni serie.

Modello MT621 MT622

Capacità

Acciaio 13 mm 13 mm

Legno 36 mm 36 mm

Velocità senza carico 0 – 700 min

–1

600 min

–1

Lunghezza totale 267 mm 267 mm

Peso netto 2,7 kg 2,7 kg

Classe di sicurezza /II

14

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolarlo o di
controllarne il funzionamento.

Funzionamento dell’interruttore

ATTENZIONE:

• Prima di collegare l’utensile alla presa di corrente,
controllare che il grilletto interruttore funzioni
correttamente e che torni sulla posizione “OFF” quando
viene rilasciato.

Per Modello MT621 (Fig. 1)

ATTENZIONE:

• L’interruttore può essere bloccato sulla posizione “ON”
per comodità dell’operatore durante l’uso prolungato.
Fare attenzione quando si blocca l’utensile sulla
posizione “ON”, e mantenere una presa salda
sull’utensile.

Per avviare l’utensile, schiacciare semplicemente
l’interruttore. La velocità dell’utensile si aumenta
aumentando la pressione sull’interruttore. Rilasciare
l’interruttore per fermarlo.
Per il funzionamento continuo, schiacciare l’interruttore,
spingere dentro il bottone di blocco e rilasciare poi
l’interruttore.
Per arrestare l’utensile dalla posizione di bloccaggio,
schiacciare completamente l’interruttore e poi rilasciarlo.

Per Modello MT622 (Fig. 2)

ATTENZIONE:

• Cambiare la direzione di rotazione soltanto quando
l’utensile è completamente fermo. Cambiandola prima
dell’arresto dell’utensile, lo si potrebbe danneggiare.

L’interruttore è invertibile, producendo sia la rotazione in
senso orario, sia quella in senso antiorario. Per avviare
l’utensile, schiacciare semplicemente la parte inferiore
del grilletto interruttore per la rotazione in senso orario,
oppure la parte superiore per la rotazione in senso
antiorario. Rilasciare l’interruttore per fermarlo.

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di un qualsiasi intervento
su di esso.

Installazione del manico superiore (manico
ausiliario) (Fig. 3)

Avvitare saldamente l’impugnatura superiore
sull’utensile.

Installazione dell’impugnatura posteriore
(dipendente dal mercato) (Fig. 4 e 5)

Togliere il cappello dall’alloggiamento dell’utensile.
Inserire le molle a balestra nella scanalatura della parte
del manico che ha le sporgenze. Attaccarle poi alla parte
inferiore dell’alloggiamento dell’utensile.

Attaccare entrambe le parti del manico, e stringerle
saldamente con le viti.

Installazione o rimozione della punta trapano
(Fig. 6)

Per installare la punta, inserirla nel portapunta finché non
può andare più oltre. Stringere il portapunta a mano.
Mettere la chiave portapunta in ciascuno dei tre fori, e
stringere in senso orario. Stringere tutti e tre i fori in
modo uniforme.
Per rimuovere la punta, girare in un solo foro la chiave
portapunta in senso antiorario, e allentare poi il
portapunta a mano.
Dopo aver usato la chiave del portapunta, rimetterla nella
sua posizione originale.

FUNZIONAMENTO

Operazione di foratura (Fig. 7)

Usare sempre l’impugnatura superiore o posteriore
(manico ausiliario), tenere saldamente l’utensile per
l’impugnatura superiore o posteriore e cambiare manico
durante le operazioni.

Foratura del legno

Per la foratura del legno si ottengono i risultati migliori
con i trapani per legno dotati di una vite guida. La vite
guida facilita la foratura attirando la punta nel pezzo.

Foratura del metallo

Per evitare che la punta scivoli quando si pratica un foro,
fare una tacca sul punto da forare con un punzone
centrato usando un martello. Mettere la punta sulla tacca
e cominciare a forare.
Per la foratura dei metalli si deve usare un lubrificante da
taglio. Le eccezioni sono il ferro e l’ottone, che vanno
forati a secco.

ATTENZIONE:

• Esercitando una pressione eccessiva sull’utensile non
si accelera la foratura. Al contrario, tale pressione
eccessiva serve soltanto a danneggiare la punta, a
ridurre le prestazioni dell’utensile e ad accorciare la vita
di servizio dell’utensile.

• Al momento della fuoriuscita dal foro, sull’utensile/
punta viene esercitata una grandissima forza torcente.
Tenere saldamente l’utensile e fare molta attenzione
quando la punta comincia a fuoriuscire dal pezzo.

• Una punta incastrata può essere rimossa regolando
semplicemente l’interruttore di inversione per la
rotazione inversa in modo da farla retrocedere.
L’utensile potrebbe però retrocedere dal pezzo
improvvisamente se non viene tenuto saldamente. (Per
Modello MT622)

• Fissare sempre i piccoli pezzi con una morsa o altro
dispositivo simile di bloccaggio.

• Evitare la foratura dei materiali che si pensa
contengano chiodi nascosti o altro che potrebbero
storcere o causare la rottura della punta.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima dell’ispezione o della
manutenzione.

• Mai usare benzina, benzene, solventi, alcol e altre
sostanze simili. Potrebbero causare scolorimenti,
deformazioni o crepe.

15

Sostituzione delle spazzole di carbonio (Fig. 8 e

9)

Rimuovere e controllare regolarmente le spazzole di
carbonio. Sostituirle quando sono usurate fino al segno
di limite. Mantenere le spazzole di carbonio pulite in
modo da poter scorrere liberamente nei portaspazzole.
Le spazzole di carbone devono essere sostituite
entrambe allo stesso tempo. Usare soltanto spazzole di
carbone identiche.

Usare un cacciavite per rimuovere i tappi dei
portaspazzole. Estrarre le spazzole di carbone usurate,
inserire quelle nuove e fissare i tappi dei portaspazzole.

Per preservare la SICUREZZA e l’AFFIDABILITÀ del
prodotto, le riparazioni, qualsiasi altra manutenzione o
regolazione devono essere eseguite da un centro
assistenza Makita autorizzato usando sempre ricambi
Makita.

ENG905-1

Rumore

Il tipico livello di rumore pesato A determinato secondo
EN60745:

Modello MT621

Livello pressione sonora (L

pA

): 84 dB (A)

Livello di potenza sonora (L

WA

): 95 dB (A)

Incertezza (K): 3 dB (A)

Modello MT622

Livello pressione sonora (L

pA

): 82 dB (A)

Livello di potenza sonora (L

WA

): 93 dB (A)

Incertezza (K): 3 dB (A)

Indossare i paraorecchie

ENG900-1

Vibrazione

Il valore totale di vibrazione (somma vettore triassiale)
determinato secondo EN60745:

Modalità operativa: foratura dei metalli
Emissione di vibrazioni (a

h, D

): 2,5 m/s

2

o meno

Incertezza (K): 1,5 m/s

2

ENG901-1

• Il valore di emissione delle vibrazioni dichiarato è stato
misurato conformemente al metodo di test standard, e
può essere usato per paragonare un utensile con un
altro.

• Il valore di emissione delle vibrazioni dichiarato può
anche essere usato per una valutazione preliminare
dell’esposizione.

AVVERTIMENTO:

• L’emissione delle vibrazioni durante l’uso reale
dell’utensile elettrico può differire dal valore di
emissione dichiarato a seconda dei modi in cui viene
usato l’utensile.

• Accertarsi di identificare le misure di sicurezza per la
protezione dell’operatore basate sulla stima
dell’esposizione nelle condizioni reali d’utilizzo
(tenendo presente tutte le parti del ciclo operativo,
come le volte in cui l’utensile viene spento e quando
gira a vuoto, oltre al tempo di funzionamento).

ENH101-18

Modello per l’Europa soltanto

Dichiarazione CE di conformità

Makita dichiara che la macchina seguente:

Designazione della macchina:
Trapano
Modello No./ Tipo: MT621, MT622

Conforme alle Direttive Europee:

2006/42/CE
È stata fabbricata in conformità allo standard e ai
documenti standardizzati seguenti:

EN60745
La documentazione tecnica conforme 2006/42/CE è
disponibile da:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

6.2.2014

Yasushi Fukaya

Amministratore

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

16

NEDERLANDS (Originele instructies)

Verklaring van algemene gegevens

1 Vergrendelknop
2 Trekkerschakelaar
3Linksom
4 Rechtsom

5 Bladveer
6 Achterhandgreep
7Nok
8 Schroef

9 Boorhouder
10 Limietmarkering
11 Borstelhouderdop
12 Schroevendraaier

TECHNISCHE GEGEVENS

• Vanwege ons voortgaand onderzoeks- en
ontwikkelingsprogramma kunnen de bijgaande
technische gegevens zonder voorafgaande
kennisgeving worden gewijzigd.

• De technische gegevens kunnen van land tot land
verschillen.

• Gewicht volgens de EPTA-procedure 01/2003

ENE032-1

Doeleinden van gebruik

Dit gereedschap is bestemd voor het boren in hout,
metaal en kunststoffen.

ENF002-2

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op
een stroombron van hetzelfde voltage als aangegeven
op de naamplaat, en kan alleen op enkel-fase
wisselstroom worden gebruikt. Het gereedschap is
dubbel-geïsoleerd en kan derhalve ook op een niet­geaard stopcontact worden aangesloten.

GEA010-1

Algemene veiligheidswaarschuwingen voor
elektrisch gereedschap

WAARSCHUWING! Lees alle

veiligheidswaarschuwingen en alle instructies. Het

niet volgen van de waarschuwingen en instructies kan
leiden tot elektrische schokken, brand en/of ernstig
letsel.

Bewaar alle waarschuwingen en instructies om in de
toekomst te kunnen raadplegen.

GEB001-6

VEILIGHEIDSVOORSCHRIFTEN VOOR DE
BOORMACHINE

1. Gebruik hulphandgreep (hulphandgrepen),

indien bij het gereedschap geleverd. Verliezen

van de macht over het gereedschap kan letsel
veroorzaken.

2. Houd elektrisch gereedschap vast aan het

geïsoleerde oppervlak van de handgrepen
wanneer u werkt op plaatsen waar de boorpunt
met verborgen bedrading of zijn eigen snoer in
aanraking kan komen. Als een draad die onder

stroom staat wordt ingesneden, kunnen de metalen
delen van het gereedschap ook onder stroom
komen te staan en kunt u een gevaarlijke schok
krijgen.

3. Zorg ook altijd dat u stevig op een solide bodem

staat.
Let bij het werken op hoge plaatsen op dat er
zich niemand recht onder u bevindt.

4. Houd het gereedschap stevig vast.

5. Houd uw handen uit de buurt van draaiende

onderdelen.

6. Laat het gereedschap niet ingeschakeld achter.
Schakel het gereedschap alleen in wanneer u het
stevig vasthoudt.

7. Raak direct na uw werk de boorkop of het
werkstuk niet aan; ze kunnen erg heet zijn en u
zou zich kunnen branden.

8. Bepaalde materialen kunnen giftige chemicaliën
bevatten. Vermijd dan het contact met uw huid
en zorg dat u geen stof inademt. Volg de
veiligheidsvoorschriften van de fabrikant van het
materiaal.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:
LAAT NIET uw vertrouwdheid met het gereedschap
(na regelmatig gebruik) omslaan in slordigheid of
onachtzaamheid omtrent de strikt na te leven
veiligheidsvoorschriften voor dit product.
VERKEERD GEBRUIK of het niet naleven van de
veiligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.

Model MT621 MT622

Capaciteiten

Staal 13 mm 13 mm

Hout 36 mm 36 mm

Toerental onbelast 0 – 700 min

–1

600 min

–1

Totale lengte 267 mm 267 mm

Nettogewicht 2,7 kg 2,7 kg

Veiligheidsklasse /II

17

BESCHRIJVING VAN DE FUNCTIES

LET OP:

• Zorg altijd dat het gereedschap is uitgeschakeld en de
stekker uit het stopcontact is verwijderd alvorens de
functies op het gereedschap te controleren of af te
stellen.

Schakelaarwerking

LET OP:

• Voordat u de stekker in het stopcontact steekt,
controleert u altijd even of de trekkerschakelaar goed
werkt en bij loslaten terugkeert naar de “OFF” (uit)­stand.

Voor model MT621 (Fig. 1)

LET OP:

• Voor meer gebruiksgemak bij langdurig gebruik kan de
schakelaar worden vastgezet in de “ON” (aan)-stand.
Wees extra voorzichtig wanneer u het gereedschap
vergrendelt in de “ON” (aan)-stand en houd het
gereedschap dan altijd stevig vast.

Om het gereedschap te starten, drukt u enkel de
trekkerschakelaar in. U kunt de snelheid van het
gereedschap verhogen door de trekkerschakelaar harder
in te drukken. Laat de trekkerschakelaar los om te
stoppen.
Voor doorlopend gebruik drukt u eerst de
trekkerschakelaar en dan de vergrendelknop in, dan kunt
u de trekkerschakelaar loslaten.
Om het gereedschap te stoppen vanuit de vergrendelde
stand, drukt u de trekkerschakelaar helemaal in en laat u
die vervolgens los.

Voor model MT622 (Fig. 2)

LET OP:

• U mag de draairichting altijd pas omschakelen nadat
het gereedschap volledig tot stilstand is gekomen. Als
u van draairichting verandert terwijl het gereedschap
nog draait, kan dat defecten veroorzaken.

Met de schakelaar kiest u de draairichting, dus rechtsom
(kloksgewijze) draaien of linksom draaien. Om het
gereedschap te starten, drukt u enkel op het onderste
deel van de trekkerschakelaar voor rechtsom draaien of
op het bovenste deel voor linksom draaien. Laat de
trekkerschakelaar los om te stoppen.

INEENZETTEN

LET OP:

• Zorg altijd dat het gereedschap is uitgeschakeld en de
stekker uit het stopcontact is verwijderd alvorens enig
werk aan het gereedschap uit te voeren.

Aanbrengen van de bovenhandgreep
(hulphandgreep) (Fig. 3)

Schroef de bovenhandgreep stevig vast op het
gereedschap.

Aanbrengen van de achterhandgreep (per land
verschillend) (Fig. 4 en 5)

Neem de dop van het gereedschapshuis. Steek de
bladveren in de groef van het deel van de handgreep
waar de nokken zich bevinden. Bevestig ze vervolgens
aan de onderkant van het gereedschapshuis.

Bevestig beide delen van de handgreep en zet ze stevig
vast met de schroeven.

Boorkop aanbrengen of verwijderen (Fig. 6)

Om een boor aan te brengen, steekt u die zo ver
mogelijk in de klembus. Draai de klembus met de hand
vast. Steek de klembussleutel in elk van de drie
openingen en draai ze kloksgewijze vast. Zorg dat u alle
drie klembusopeningen in gelijke mate vastdraait.
Om de boor te verwijderen, draait u de klembussleutel in
slechts één enkele opening linksom en dan draait u de
klembus verder met de hand los.
Vergeet na het gebruik van de klembussleutel niet om
die weer op de oorspronkelijke plaats op te bergen.

BEDIENING

Gewoon boren (Fig. 7)

Gebruik altijd de boven- of achterhandgreep
(hulphandgreep) en houd het gereedschap tijdens het
gebruik stevig vast aan de boven- of achterhandgreep
en de schakelhandgreep.

Boren in hout

Bij het boren in hout verkrijgt u de beste resultaten met
houtboortjes voorzien van een geleideschroefpunt. De
geleideschroef vergemakkelijkt het boren door de
boorkop in het werkstuk te trekken.

Boren in metaal

Om te voorkomen dat de boorkop bij het begin van het
boren zijdelings wegglijdt, maakt u met een hamer en
een centerpons een inkeping precies op de plaats waar u
wilt boren. Plaats dan de punt van de boorkop in de
inkeping en begin met boren.
Gebruik bij het boren in metaal een smeermiddel.
Uitzonderingen hierbij zijn ijzer en koper, die droog
geboord moeten worden.

LET OP:

• Het boren zal niet sneller verlopen als u hard op het
gereedschap drukt. In feite zal dergelijk hard drukken
alleen maar leiden tot beschadiging van de boor,
mindere prestaties van het gereedschap en verkorting
van de levensduur van het gereedschap.

• Op het moment dat het boorgat doorbreekt wordt er
plotseling een enorme wringende kracht uitgeoefend
op het gereedschap/de boor. Houd het gereedschap
stevig vast en let vooral goed op wanneer de boor door
het werkstuk heen begint te breken.

• Een vastgelopen boorkop kan eenvoudig verwijderd
worden door de draairichting te veranderen met de
omkeerschakelaar, om zo de boorkop los te halen.
Houd het gereedschap daarbij wel stevig vast, want er
is kans op een plotselinge terugslag. (Voor model
MT622)

• Zet kleinere werkstukken altijd stevig vast in een
bankschroef of dergelijk soort klem.

• Ga niet boren in materialen waarvan u vermoedt dat er
verborgen spijkers of andere zaken in aanwezig zijn
waarop de boor zou kunnen vastlopen of zelfs breken.

ONDERHOUD

LET OP:

• Zorg altijd dat het gereedschap is uitgeschakeld en de
stekker uit het stopcontact is verwijderd alvorens te
beginnen met inspectie of onderhoud.

• Gebruik nooit benzine, wasbenzine, thinner, alcohol en
dergelijke. Hierdoor kunnen verkleuring, vervormingen
en barsten worden veroorzaakt.

18

Koolborstels vervangen (Fig. 8 en 9)

Verwijder en controleer regelmatig de koolborstels.
Vervang de koolborstels wanneer ze tot aan de
limietmarkering versleten zijn. Houd de koolborstels
schoon, zodat ze gemakkelijk in de houders glijden.
Vervang altijd beide koolborstels tegelijk. Gebruik
uitsluitend identieke koolborstels.

Gebruik een schroevendraaier om de
borstelhouderdoppen te verwijderen. Haal de versleten
koolborstels eruit, plaats de nieuwe erin en zet daarna de
doppen weer goed vast.

Om de VEILIGHEID en BETROUWBAARHEID van het
product te handhaven, dienen alle reparaties en alle
andere onderhoudswerkzaamheden of afstellingen te
worden uitgevoerd door een erkend Makita
servicecentrum, en dat uitsluitend met gebruik van
Makita vervangingsonderdelen.

ENG905-1

Geluidsniveau

De typisch, A-gewogen geluidsniveaus vastgesteld
volgens EN60745:

Model MT621

Geluidsdrukniveau (L

pA

): 84 dB (A)

Geluidsvermogenniveau (L

WA

): 95 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

Model MT622

Geluidsdrukniveau (L

pA

): 82 dB (A)

Geluidsvermogenniveau (L

WA

): 93 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

Draag oorbeschermers

ENG900-1

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom)
vastgesteld volgens EN60745:

Toepassing: boren in metaal
Trillingsemissie (a

h, D

): 2,5 m/s

2

of minder

Onnauwkeurigheid (K): 1,5 m/s

2

ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten
volgens de standaardtestmethode en kan worden
gebruikt om dit gereedschap te vergelijken met andere
gereedschappen.

• De opgegeven trillingsemissiewaarde kan ook worden
gebruikt voor een beoordeling vooraf van de
blootstelling.

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch
gereedschap in de praktijk kan verschillen van de
opgegeven trillingsemissiewaarde afhankelijk van de
manier waarop het gereedschap wordt gebruikt.

• Zorg ervoor dat veiligheidsmaatregelen worden
getroffen ter bescherming van de operator die zijn
gebaseerd op een schatting van de blootstelling onder
praktijkomstandigheden (rekening houdend met alle
fasen van de bedrijfscyclus, zoals de tijdsduur
gedurende welke het gereedschap is uitgeschakeld en
stationair draait, naast de ingeschakelde tijdsduur).

ENH101-18

Alleen voor Europese landen

EU-Verklaring van Conformiteit

Makita verklaart hierbij dat de volgende machine(s):

Aanduiding van de machine:
Boormachine
Modelnr./ Type: MT621, MT622

Voldoet aan de volgende Europese Richtlijnen:

2006/42/EU
Ze zijn gefabriceerd in overeenstemming met de
volgende norm of genormaliseerde documenten:

EN60745
Het technisch documentatiebestand volgens 2006/42/EU
is verkrijgbaar in:

Makita, Jan-Baptist Vinkstraat 2, 3070, België

6.2.2014

Yasushi Fukaya

Directeur

Makita, Jan-Baptist Vinkstraat 2, 3070, België

19

ESPAÑOL (Instrucciones originales)

Explicación de los dibujos

1 Botón de bloqueo
2 Gatillo interruptor
3 Hacia la izquierda
4 Hacia la derecha

5 Resorte de hoja
6 Mango posterior
7 Cubo
8 Tornillo

9 Mandril
10 Marca límite
11 Tapón portaescobillas
12 Atornillador

ESPECIFICACIONES

• Debido a nuestro continuado programa de
investigación y desarrollo, las especificaciones
indicadas aquí están sujetas a cambio sin previo aviso.

• Las especificaciones pueden ser diferentes de país a
país.

• Peso de acuerdo con el procedimiento EPTA 01/2003

ENE032-1

Uso previsto

La herramienta ha sido prevista para taladrar en madera,
metal y plástico.

ENF002-2

Alimentación

La herramienta solamente debe ser conectada a una
fuente de alimentación de la misma tensión que la
indicada en la placa de características, y solamente
puede ser utilizada con corriente alterna monofásica. La
herramienta está doblemente aislada y, por consiguiente,
también puede utilizarse con tomas de corriente sin
conductor de puesta a tierra.

GEA010-1

Advertencias de seguridad generales para
herramientas eléctricas

¡ADVERTENCIA! Lea todas las advertencias de

seguridad y todas las instrucciones. Si no sigue todas

las advertencias e instrucciones podrá ocasionar una
descarga eléctrica, un incendio y/o heridas graves.

Guarde todas las advertencias e instrucciones para
futuras referencias.

GEB001-6

ADVERTENCIAS DE SEGURIDAD PARA EL
TALADRO

1. Utilice el mango(s) auxiliar, si se suministra con

la herramienta. Una pérdida del control puede

ocasionar heridas personales.

2. Cuando realice una operación en la que el

accesorio de corte pueda entrar en contacto con
cableado oculto o con el propio cable, sujete la
herramienta eléctrica solamente por las
superficies de asimiento aisladas. El contacto del

accesorio de corte con un cable con corriente hará
que la corriente circule por las partes metálicas
expuestas de la herramienta eléctrica y podrá soltar
una descarga eléctrica al operario.

3. Asegúrese siempre de que tiene suelo firme.

Asegúrese de que no haya nadie debajo cuando
utilice la herramienta en lugares altos.

4. Sujete la herramienta firmemente.

5. Mantenga las manos alejadas de las partes

giratorias.

6. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.

7. No toque la broca ni la pieza de trabajo
inmediatamente después de la operación;
podrán estar muy calientes y podrían y quemarle
la piel.

8. Algunos materiales contienen sustancias
químicas que podrán ser tóxicas. Tenga
precaución para evitar la inhalación de polvo y el
contacto con la piel. Siga los datos de seguridad
del abastecedor del material.

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA:
NO deje que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para el producto en cuestión. El MAL USO
o el no seguir las normas de seguridad establecidas
en este manual de instrucciones podrá ocasionar
graves heridas personales.

DESCRIPCIÓN DEL FUNCIONAMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desenchufada antes de ajustar o comprobar
cualquier función de la herramienta.

Modelo MT621 MT622

Capacidades

Acero 13 mm 13 mm

Madera 36 mm 36 mm

Velocidad en vacío 0 – 700 min

–1

600 min

–1

Longitud total 267 mm 267 mm

Peso neto 2,7 kg 2,7 kg

Clase de seguridad /II

20

Accionamiento del interruptor

PRECAUCIÓN:

• Antes de enchufar la herramienta, compruebe siempre
para cerciorarse de que el interruptor de gatillo se
acciona debidamente y que vuelve a la posición “OFF”
cuando lo suelta.

Para el modelo MT621 (Fig. 1)

PRECAUCIÓN:

• El interruptor puede ser bloqueado en la posición “ON”
para mayor comodidad del operario durante una
utilización prolongada. Tenga precaución cuando
bloquee la herramienta en la posición “ON” y mantenga
la herramienta firmemente empuñada.

Para poner en marcha la herramienta, simplemente
apriete el gatillo interruptor. La velocidad de la
herramienta aumenta incrementando la presión en el
gatillo interruptor. Suelte el gatillo interruptor para parar.
Para una operación continua, apriete el gatillo
interruptor, presione hacia dentro el botón de bloqueo y
después suelte el gatillo interruptor.
Para parar la herramienta desde la posición bloqueada,
apriete el gatillo interruptor completamente, después
suéltelo.

Para el modelo MT622 (Fig. 2)

PRECAUCIÓN:

• Cambie la dirección de giro solamente después de que
la herramienta se haya parado completamente. Si la
cambia antes de que la herramienta se haya parado
podrá dañar la herramienta.

El interruptor es reversible, ofreciendo giro hacia la
derecha o bien hacia la izquierda. Para poner en marcha
la herramienta, simplemente presione la parte inferior del
gatillo interruptor para giro hacia la derecha o la parte
superior para giro hacia la izquierda. Suelte el gatillo
interruptor para parar.

MONTAJE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de realizar cualquier
trabajo en ella.

Instalación de la empuñadura superior
(empuñadura auxiliar) (Fig. 3)

Enrosque la empuñadura superior en la herramienta
firmemente.

Instalación de la empuñadura posterior
(específico para cada país) (Fig. 4 y 5)

Quite la tapa de la carcasa de la herramienta. Inserte los
resortes de hoja en la ranura de la parte del mango que
tiene los cubos. Después colóquelos en la parte inferior
de la carcasa de la herramienta.

Coloque ambas partes del mango y apriételas
firmemente con los tornillos.

Instalación o desmontaje de la broca (Fig. 6)

Para instalar la broca, introdúzcala en el mandril hasta el
fondo. Apriete el mandril a mano. Ponga la llave de
mandril en cada uno de los tres agujeros y apriete hacia
la derecha. Asegúrese de apretar los tres agujeros del
mandril uniformemente.
Para quitar la broca, gire la llave de mandril hacia la
izquierda en uno de los agujeros solamente, después
afloje el mandril a mano.
Después de utilizar la llave de mandril, asegúrese de
ponerla otra vez en su posición original.

OPERACIÓN

Operación de perforación (Fig. 7)

Utilice siempre la empuñadura superior o posterior
(mango auxiliar) y sujete la herramienta firmemente por
la empuñadura superior o posterior y del interruptor
durante las operaciones.

Perforación en madera

Cuando perfore en madera, los mejores resultados se
obtendrán con brocas para madera equipadas con un
tornillo guía. El tornillo guía facilita la perforación tirando
de la broca hacia el interior de las piezas de trabajo.

Perforación en metal

Para evitar que la broca resbale al empezar a hacer el
agujero, haga una mella con un punzón y martillo en el
punto a taladrar. Ponga la punta de la broca en la mella y
comience a perforar.
Utilice un lubricante para operaciones de corte cuando
perfore metales. Las excepciones son acero y latón que
deberán ser perforados en seco.

PRECAUCIÓN:

• Con ejercer una presión excesiva sobre la herramienta
no conseguirá perforar más rápido. De hecho, esta
presión excesiva sólo servirá para dañar la punta de la
broca, disminuir el rendimiento de la herramienta y
acortar su vida de servicio.

• En el momento de comenzar a penetrar se ejerce una
tremenda fuerza de torsión sobre la herramienta/broca.
Sujete la herramienta firmemente y tenga cuidado
cuando la broca comience a penetrar las piezas de
trabajo.

• Una broca atascada podrá extraerse simplemente
poniendo el interruptor inversor en giro inverso para
que retroceda. Sin embargo, la herramienta podrá
retroceder bruscamente si no la sujeta firmemente.
(Para el modelo MT622)

• Sujete siempre las piezas de trabajo pequeñas en un
tornillo de banco o herramienta de sujeción similar.

• Evite taladrar en materiales que sospeche puedan
tener clavos ocultos u otras cosas que puedan hacer
que la broca se trabe o rompa.

21

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de intentar realizar una
inspección o mantenimiento.

• No utilice nunca gasolina, bencina, disolvente, alcohol
o similares. Podría producir descoloración,
deformación o grietas.

Reemplazo de las escobillas de carbón (Fig. 8 y

9)

Extraiga e inspeccione las escobillas de carbón
regularmente. Reemplácelas cuando se hayan gastado
hasta la marca límite. Mantenga las escobillas de carbón
limpias de forma que entren libremente en los
portaescobillas. Deberá reemplazar ambas escobillas de
carbón al mismo tiempo. Utilice únicamente escobillas
de carbón idénticas.

Utilice un atornillador para quitar los tapones
portaescobillas. Extraiga las escobillas desgastadas,
inserte las nuevas y vuelva a colocar los tapones
portaescobillas.

Para mantener la SEGURIDAD y la FIABILIDAD del
producto, las reparaciones y cualquier otro
mantenimiento o ajuste deberán ser realizados por los
centros de servicio autorizado de Makita, siempre con
piezas de repuesto de Makita.

ENG905-1

Ruido

El nivel de ruido A-ponderado típico determinado de
acuerdo con la norma EN60745:

Modelo MT621

Nivel de presión sonora (L

pA

): 84 dB (A)

Nivel de potencia sonora (L

WA

): 95 dB (A)

Incerteza (K): 3 dB (A)

Modelo MT622

Nivel de presión sonora (L

pA

): 82 dB (A)

Nivel de potencia sonora (L

WA

): 93 dB (A)

Incerteza (K): 3 dB (A)

Póngase protectores en los oídos

ENG900-1

Vibración

El valor total de la vibración (suma de vectores triaxiales)
determinado de acuerdo con la norma EN60745:

Modo tarea: perforar en metal
Emisión de vibración (a

h, D

): 2,5 m/s

2

o menos

Incerteza (K): 1.5 m/s

2

ENG901-1

• El valor de emisión de vibración declarado ha sido
medido de acuerdo con el método de prueba estándar
y se puede utilizar para comparar una herramienta con
otra.

• El valor de emisión de vibración declarado también se
puede utilizar en una valoración preliminar de
exposición.

ADVERTENCIA:

• La emisión de vibración durante la utilización real de la
herramienta eléctrica puede variar del valor de emisión
declarado dependiendo de las formas en las que la
herramienta sea utilizada.

• Asegúrese de identificar medidas de seguridad para
proteger al operario que estén basadas en una
estimación de la exposición en las condiciones reales
de utilización (teniendo en cuenta todas las partes del
ciclo operativo tal como las veces cuando la
herramienta está apagada y cuando está funcionando
en vacío además del tiempo de gatillo).

ENH101-18

Para países europeos solamente

Declaración de conformidad CE

Makita declara que la(s) máquina(s) siguiente(s):

Designación de máquina:
Taladro
Modelo N°/ Tipo: MT621, MT622

Cumplen con las directivas europeas siguientes:

2006/42/CE
Están fabricadas de acuerdo con las normas o
documentos normalizados siguientes:

EN60745
El archivo técnico de acuerdo con la norma 2006/42/CE
está disponible en:

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

6.2.2014

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

22

PORTUGUÊS (Instruções originais)

Explicação geral

1 Botão de bloqueio
2 Gatilho do interruptor
3 No sentido contrário ao dos

ponteiros do relógio

4 No sentido dos ponteiros do

relógio
5 Mola de folhas
6 Pega traseira
7 Saliência

8 Parafuso
9 Mandril porta-brocas
10 Marca limite
11 Tampa do porta escovas
12 Chave de parafusos

ESPECIFICAÇÕES

• Devido a um programa contínuo de pesquisa e
desenvolvimento, estas especificações podem ser
alteradas sem aviso prévio.

• As especificações podem variar de país para país.

• Peso de acordo com o Procedimento 01/2003 da EPTA
(European Power Tool Association)

ENE032-1

Utilização a que se destina

A ferramenta serve para perfurar madeira, metal e
plástico.

ENF002-2

Alimentação

A ferramenta só deve ser ligada a uma fonte de
alimentação com a mesma voltagem da indicada na
placa de características, e só funciona com alimentação
CA monofásica. Tem um sistema de isolamento duplo e
pode, por isso, utilizar também tomadas sem ligação à
terra.

GEA010-1

Avisos gerais de segurança para ferramentas
eléctricas

AVISO! Leia todos os avisos de segurança e

todas as instruções. O não cumprimento de todos os

avisos e instruções pode originar choque eléctrico,
incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para futuras
referências.

GEB001-6

AVISOS DE SEGURANÇA PARA A
FURADEIRA

1. Utilize pega(s) auxiliar(es), se fornecida(s) com a

ferramenta. A perda de controlo pode causar

ferimentos pessoais.

2. Agarre na ferramenta eléctrica pelos punhos

isolados ao realizar uma operação onde o
acessório de corte possa tocar em fios
eléctricos escondidos ou no seu próprio fio. O

acessório de corte que entra em contacto com um
fio “vivo” pode tornar as partes metálicas expostas
da ferramenta eléctrica “vivas” e causar choque
eléctrico ao operador.

3. Certifique-se sempre que possui uma base

firme.
Certifique-se de que ninguém está por baixo
quando usa a ferramenta em locais elevados.

4. Segure a ferramenta firmemente.

5. Mantenha as mãos afastadas das partes

giratórias.

6. Não deixe a ferramenta a funcionar. Opere a
ferramenta apenas quando a estiver a agarrar.

7. Não toque na broca ou na peça de trabalho
imediatamente após a operação; podem estar
extremamente quentes e queimar a sua pele.

8. Alguns materiais contêm químicos que podem
ser tóxicos. Tome cuidado para evitar a inalação
de poeira e o contacto com a pele. Siga os dados
de segurança do fornecedor do material.

GUARDE ESTAS INSTRUÇÕES.

AVISO:
NÃO permita que conforto ou familiaridade com o
produto (adquirido com o uso repetido) substitua a
aderência estrita às regras de segurança da
ferramenta. MÁ INTERPRETAÇÃO ou não
seguimento das regras de segurança estabelecidas
neste manual de instruções pode causar danos
pessoais sérios.

DESCRIÇÃO FUNCIONAL

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está

desligada e a ficha retirada da tomada antes de regular
ou verificar o funcionamento da ferramenta.

Modelo MT621 MT622

Capacidades

Aço 13 mm 13 mm

Madeira 36 mm 36 mm

Velocidade em vazio 0 – 700 min

–1

600 min

–1

Comprimento total 267 mm 267 mm

Peso líquido 2,7 kg 2,7 kg

Classe de segurança /II

23

Acção do interruptor

PRECAUÇÃO:

• Antes de ligar a ferramenta, verifique sempre que o
gatilho do interruptor funciona adequadamente e volta
à posição “OFF” (desligado) quando libertado.

No modelo MT621 (Fig. 1)

PRECAUÇÃO:

• O interruptor pode ser bloqueado na posição “ON”
(ligado) para facilidade e conforto do utilizador durante
uma utilização alargada. Tenha todo o cuidado quando
bloquear a ferramenta na posição “ON” (ligado) e
mantenha a ferramenta firmemente segura em
posição.

Para ligar a ferramenta, carregue simplesmente no
gatilho do interruptor. A velocidade da ferramenta
aumenta de acordo com a pressão no gatilho do
interruptor. Liberte o gatilho do interruptor para parar.
Para operação contínua, carregue no gatilho do
interruptor, empurre o botão de bloqueio e em seguida
solte o gatilho do interruptor.
Para parar a ferramenta da posição de bloqueada,
aperte completamente o gatilho do interruptor, em
seguida solte-o.

No modelo MT622 (Fig. 2)

PRECAUÇÃO:

• Mude a direcção de rotação apenas quando a
ferramenta parar completamente. Se a mudar antes de
a ferramenta parar, pode danificar a ferramenta.

O interruptor é reversível, fornecendo uma rotação no
sentido dos ponteiros do relógio e no sentido contrário.
Para arrancar a ferramenta, puxe a parte inferior do
gatilho do interruptor para uma rotação no sentido dos
ponteiros do relógio ou a parte superior para uma
rotação contrária. Liberte o gatilho do interruptor para
parar.

ASSEMBLAGEM

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está
desligada e a ficha retirada da tomada antes de
executar qualquer trabalho na ferramenta.

Instalação da pega superior (pega auxiliar)
(Fig. 3)

Aparafuse a pega superior na ferramenta em segurança.

Instalação da pega traseira (específica do país)
(Fig. 4 e 5)

Puxe para retirar a tampa da caixa da ferramenta. Insira
as molas de folhas dentro da ranhura na parte da pega
que tem as saliências. Depois, prenda-as ao fundo da
caixa da ferramenta.

Fixe as duas partes da pega e aperte-as com os
parafusos em segurança.

Instalar ou retirar a broca de perfuração (Fig. 6)

Para instalar a broca, coloque-a no mandril até onde
puder ir. Aperte o mandril à mão. Coloque a chave de
mandril em cada um dos três orifícios e aperte para a
direita. Certifique-se de que aperta uniformemente todos
os três orifícios do mandril.
Para retirar a broca, rode a chave de mandril para a
esquerda em apenas um orifício, depois solte o mandril
à mão.
Depois de utilizar a chave de mandril, certifique-se de
que volta à posição original.

OPERAÇÃO

Perfuração (Fig. 7)

Utilize sempre a pega superior ou traseira (pega auxiliar)
e segure firmemente a ferramenta pela pega superior ou
traseira e a pega do interruptor durante o funcionamento.

Perfurar em madeira

Quando perfurar em madeira, os melhores resultados
são obtidos com brocas para madeira equipadas com
um parafuso guia. O parafuso guia torna a perfuração
mais fácil empurrando a broca para a peça de trabalho.

Perfurar em metal

Para evitar que a broca deslize quando começa a
perfurar um orifício, faça um entalhe com punção de bico
e martelo no ponto a ser perfurado. Coloque a ponta da
broca no entalhe e comece a perfurar.
Utilize um lubrificante de corte quando perfurar metais.
As excepções são ferro e latão que devem ser
perfurados a seco.

PRECAUÇÃO:

• Não acelerará a perfuração se exercer demasiada
pressão na ferramenta. Na realidade, esta pressão
excessiva servirá apenas para danificar a ponta da sua
broca, diminuir o desempenho da ferramenta e
encurtar o tempo de vida útil da ferramenta.

• Sente-se uma força de rotação muito forte na
ferramenta/broca durante a progressão da realização
do orifício. Agarre na ferramenta firmemente e tenha
cuidado quando a broca começa a perfurar a peça de
trabalho.

• Uma broca presa pode ser retirada colocando-se
simplesmente o interruptor de inversão para rotação
inversa para fazê-la sair. No entanto, a ferramenta
pode saltar para trás de repente se não a agarrar
firmemente. (Para modelo MT622)

• Prenda sempre peças de trabalho pequenas num torno
ou equipamento semelhante.

• Evite perfurar materiais que suspeite conterem pregos
ocultos ou outros objectos que possam fazer com que
a broca dobre ou parta.

24

MANUTENÇÃO

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está
desligada e a ficha retirada da tomada antes de
executar qualquer inspecção ou manutenção.

• Nunca utilize gasolina, benzina, diluente, álcool ou
produtos semelhantes. Pode ocorrer a descoloração,
deformação ou rachaduras.

Substituição das escovas de carvão (Fig. 8 e 9)

Retire e verifique regularmente as escovas de carvão.
Substitua-as quando estiverem gastas até à marca
limite. Mantenha as escovas de carvão limpas e a
deslizarem nos suportes. As duas escovas de carvão
devem ser substituídas ao mesmo tempo. Só utilize
escovas de carvão idênticas.

Utilize uma chave de parafusos para retirar as tampas do
porta escovas. Retire as escovas de carvão usadas,
coloque as novas e prenda as tampas dos porta
escovas.

Para manter a SEGURANÇA e FIABILIDADE, as
reparações e outras acções de manutenção ou ajustes
devem ser executados pelos centros de assistência
autorizados da Makita, utilizando sempre peças de
substituição Makita.

ENG905-1

Ruído

A característica do nível de ruído A determinado de
acordo com EN60745:

Modelo MT621

Nível de pressão de som (L

pA

): 84 dB (A)

Nível de potência sonora (L

WA

): 95 dB (A)

Variabilidade (K): 3 dB (A)

Modelo MT622

Nível de pressão de som (L

pA

): 82 dB (A)

Nível de potência sonora (L

WA

): 93 dB (A)

Variabilidade (K): 3 dB (A)

Utilize protectores para os ouvidos

ENG900-1

Vibração

O valor total da vibração (soma vectorial tri-axial)
determinado de acordo com EN60745:

Modo de funcionamento: perfuração em metal
Emissão de vibração (a

h, D

): 2,5 m/s

2

ou inferior

Variabilidade (K): 1,5 m/s

2

ENG901-1

• O valor da emissão de vibração indicado foi medido de
acordo com o método de teste padrão e pode ser
utilizado para comparar duas ferramentas.

• O valor da emissão de vibração indicado pode também
ser utilizado na avaliação preliminar da exposição.

AVISO:

• A emissão de vibração durante a utilização real da
ferramenta eléctrica pode diferir do valor de emissão
indicado, dependendo das formas como a ferramenta
é utilizada.

• Certifique-se de identificar as medidas de segurança
para protecção do operador que sejam baseadas em
uma estimativa de exposição em condições reais de
utilização (considerando todas as partes do ciclo de
operação, tal como quando a ferramenta está
desligada e quando está a funcionar em marcha lenta
além do tempo de accionamento).

ENH101-18

Só para países Europeus

Declaração de conformidade CE

A Makita declara que a(s) seguinte(s) máquina(s):

Designação da ferramenta:
Furadeira
Modelos n°/Tipo: MT621, MT622

Em conformidade com as seguintes directivas
europeias:

2006/42/CE
São fabricadas de acordo com as seguintes normas ou
documentos normalizados:

EN60745
O ficheiro técnico de acordo com a 2006/42/CE está
disponível em:

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

6.2.2014

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

25

DANSK (Oprindelige anvisninger)

Illustrationsoversigt

1 Låseknap
2 Afbryderknap
3 Mod uret
4 Med uret

5 Bladfjeder
6 Baghåndtag
7Knast
8Skrue

9 Borepatron
10 Grænsemærke
11 Kulbørsteholderdæksel
12 Skruetrækker

SPECIFIKATIONER

• På grund af vores kontinuerlige forskningsprogrammer
og udvikling, kan hosstående specifikationer blive
ændret uden varsel.

• Specifikationer kan variere fra land til land.

• Vægt i henhold til EPTA-Procedure 01/2003

ENE032-1

Tilsigtet anvendelse

Maskinen er beregnet til boring i træ, metal og plastic.

ENF002-2

Strømforsyning

Maskinen må kun tilsluttes en strømforsyning med
samme spænding som angivet på typeskiltet og kan kun
anvendes på enfaset vekselstrømsforsyning. De er
dobbeltisolerede og kan derfor også tilsluttes kontakter
uden jordledning.

GEA010-1

Almindelige sikkerhedsregler for el-værktøj

ADVARSEL! Læs alle sikkerhedsadvarsler og

alle sikkerhedsinstruktioner. Hvis nedenstående

advarsler og instruktioner ikke overholdes, kan resultatet
blive elektrisk stød, brand og/eller alvorlig personskade.

Gem alle advarsler og instruktioner til fremtidig
reference.

GEB001-6

SIKKERHEDSFORSKRIFTER FOR
BOREMASKINE

1. Brug hjælpehåndtaget (-håndtagene), hvis

sådanne følger med maskinen. Hvis herredømmet

over maskinen mistes, kan det føre til tilskadekomst.

2. Hold altid maskinen i dens isolerede

håndtagsflader, når De udfører et arbejde, hvor
skæreværktøjet kan komme i kontakt med
skjulte ledninger eller dets egen ledning.

Skæretilbehør, som kommer i kontakt med en
strømførende ledning, kan gøre el-værktøjets ikke­isolerede metaldele strømførende, hvilket kan give
operatøren elektrisk stød.

3. Vær altid sikker på, at De har et godt fodfæste.

Vær sikker på, at der ikke befinder sig nogen
nedenunder, når maskinen anvendes i højden.

4. Hold godt fast i maskinen.

5. Hold hænderne væk fra roterende dele.

6. Lad ikke maskinen køre i tomgang. Anvend kun

maskinen håndholdt.

7. Rør ikke ved borebitten eller arbejdsstykket
umiddelbart efter arbejdet, da de kan være
meget varme og give hudforbrændinger.

8. Nogle materialer indeholder kemikalier, som kan
være giftige. Vær påpasselig med at forhindre
inhalering af støv og hudkontakt. Følg materiale­leverandørens sikkerhedsdata.

GEM DENNE BRUGSANVISNING.

ADVARSEL:
LAD IKKE bekvemmelighed eller kendskab til
produktet (opnået gennem gentagen brug) forhindre,
at sikkerhedsforskrifterne for produktet nøje
overholdes. MISBRUG eller forsømmelse af at følge
de i denne brugsvejledning givne
sikkerhedsforskrifter kan føre til, at De kommer
alvorligt til skade.

FUNKTIONSBESKRIVELSE

FORSIGTIG:

• Sørg altid for, at der er slukket for værktøjet og at den

er taget ud af forbindelse, inden værktøjets funktion
justeres eller kontrolleres.

Afbryderanvendelse

FORSIGTIG:

• Inden maskinen tilsluttes, skal man altid kontrollere, at

afbryderknappen fungerer ordentligt og returnerer til
“OFF” stilling, når den slippes.

For model MT621 (Fig. 1)

FORSIGTIG:

• Afbryderen kan låses i “ON” stilling af hensyn til

operatørens bekvemmelighed under længere tids
anvendelse. Udvis forsigtighed, når maskinen låses i
“ON” stilling, og hold godt fast i maskinen.

Model MT621 MT622

Kapaciteter

Stål 13 mm 13 mm

Træ 36 mm 36 mm

Omdrejninger ubelastet 0 – 700 min

–1

600 min

–1

Længde i alt 267 mm 267 mm

Nettovægt 2,7 kg 2,7 kg

Sikkerhedsklasse /II

26

For at starte værktøjet, trykkes der blot på
afbryderknappen. Maskinens hastighed øges ved at man
øger trykket på afbryderknappen. Slip afbryderknappen
for at stoppe.
For uafbrudt anvendelse skal man trykke
afbryderknappen ind, trykke låseknappen ind, og derefter
slippe afbryderknappen.
For at stoppe maskinen fra den låste position, skal man
trykke afbryderknappen helt ind og derefter slippe den.

For model MT622 (Fig. 2)

FORSIGTIG:

• Skift kun rotationsretning, når maskinen er helt stoppet.
Hvis der skiftes retning, inden maskinen er stoppet, kan
maskinen lide skade.

Omskifteren er reversibel og rotation i enten retningen
med eller mod uret er mulig. For at starte maskinen,
behøver man blot at trykke på den nederste del af
afbryderknappen for rotation med uret eller på den
øverste del for rotation mod uret. Slip afbryderknappen
for at stoppe.

SAMLING

FORSIGTIG:

• Sørg altid for at værktøjet er slukket og netstikket
trukket ud, inden der foretages noget arbejde på selve
værktøjet.

Montering af topgrebet (hjælpehåndtag) (Fig. 3)

Skru topgrebet godt fast på maskinen.

Montering af baggrebet (landespecifik) (Fig. 4 og

5)

Træk hætten af maskinkroppen. Sæt bladfjedrene ind i
rillen på den håndtagsdel, hvor knasterne sidder. Montér
dem derefter på undersiden af maskinkroppen.

Montér begge håndtagsdelene og fastgør dem godt med
skruerne.

Montering og afmontering af borebit (Fig. 6)

Bitten monteres ved at man sætter den så langt ind i
patronen som den kan komme. Stram patronen med
hånden. Anbring patronnøglen i hvert af de tre huller og
stram i retningen med uret. Sørg for at stramme alle tre
patronhuller ens.
Bitten fjernes ved at man drejer patronnøglen mod uret i
kun ét hul og derefter løsner patronen med hånden.
Efter brug af patronnøglen skal man altid huske at
returnere til den oprindelige stilling.

BETJENING

Boring (Fig. 7)

Brug altid top- eller baggrebet (hjælpehåndtag) og hold
godt fast i maskinen med top- eller baggrebet og
skiftehåndtaget under arbejdet.

Boring i træ

Når der bores i træ, opnås det bedste resultat med
træbor, som er udstyret med en ledeskrue. Ledeskruen
gør boring lettere, idet den trækker boret ind i
arbejdsemnet.

Boring i metal

For at forhindre bitten i at glide, når man begynder at
lave et hul, skal man lave et hak med en kørner og en
hammer på det punkt, hvor der skal bores. Anbring
spidsen af bitten i hakket og begynd boringen.

Brug skæresmørelse, når der bores i metal.
Undtagelserne er jern og messing, som skal tørbores.

FORSIGTIG:

• Et kraftigere tryk på maskinen vil ikke gøre boringen
hurtigere. Faktisk vil et kraftigere tryk kun føre til skade
på bitspidsen, nedsætte maskinens ydelse og afkorte
maskinens levetid.

• Maskinen/bitten udsættes for en meget stor
vridningskraft på tidspunktet for hulgennembruddet.
Hold maskinen fast og udvis forsigtighed, når boret
begynder at bryde igennem arbejdsemnet.

• En bit, der har sat sig fast, kan fjernes ved at man
ganske enkelt sætter omløbsvælgeren til baglæns
rotation for at bakke ud. Imidlertid kan maskinen
pludselig bakke ud, hvis man ikke holder godt fast i
den. (For model MT622)

• Fastgør altid små arbejdsemner i en skruestik eller en
lignende fastgøringsanordning.

• Undgå at bore i materiale, som kan tænkes at
indeholde skjulte søm eller andre ting, som kan
bevirke, at bitten binder eller brækker.

VEDLIGEHOLDELSE

FORSIGTIG:

• Kontroller altid, at værktøjet er slået fra, og at netstikket
er trukket ud, inden der udføres eftersyn eller
vedligeholdelse.

• Anvend aldrig benzin, rensebenzin, fortynder, alkohol
og lignende. Resultatet kan blive misfarvning,
deformering eller revner.

Udskiftning af kulbørster (Fig. 8 og 9)

Tag kulbørsterne ud og efterse dem med jævne
mellemrum. Skift dem ud, når de er slidt ned til
grænsemærket. Hold kulbørsterne rene og i stand til frit
at glide ind i holderne. Begge kulbørster skal udskiftes
samtidigt. Anvend kun identiske kulbørster.

Benyt en skruetrækker til at afmontere
kulbørsteholderdækslerne. Tag de slidte kulbørster ud,
sæt de nye i, og fastgør derefter
kulbørsteholderdækslerne.

For at opretholde produktets SIKKERHED og
PÅLIDELIGHED bør reparation, vedligeholdelse og
justering kun udføres af et Makita service center med
anvendelse af original Makita udskiftningsdele.

ENG905-1

Lyd

Det typiske A-vægtede støjniveau bestemt i
overensstemmelse med EN60745:

Model MT621

Lydtryksniveau (L

pA

): 84 dB (A)

Lydeffektniveau (L

WA

): 95 dB (A)

Usikkerhed (K): 3 dB (A)

Model MT622

Lydtryksniveau (L

pA

): 82 dB (A)

Lydeffektniveau (L

WA

): 93 dB (A)

Usikkerhed (K): 3 dB (A)

Bær høreværn

27

ENG900-1

Vibration

Vibrations totalværdi (tre-aksial vektorsum) bestemt i
overensstemmelse med EN60745:

Arbejdsindstilling: boring i metal
Vibrationsafgivelse (a

h, D

): 2,5 m/s

2

eller mindre

Usikkerhed (K): 1,5 m/s

2

ENG901-1

• Den angivne vibrationsemissionsværdi er blevet målt i
overensstemmelse med standardtestmetoden og kan
anvendes til at sammenligne et værktøj med et andet.

• Den angivne vibrationsemissionsværdi kan også
anvendes i en præliminær eksponeringsvurdering.

ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af
værktøjet kan være forskellig fra den erklærede
emissionsværdi, afhængigt af den måde, hvorpå
værktøjet anvendes.

• Sørg for at identificere de sikkerhedsforskrifter til
beskyttelse af operatøren, som er baseret på en
vurdering af eksponering under de faktiske
brugsforhold (med hensyntagen til alle dele i
brugscyklen, som f.eks. de gange, hvor værktøjet er
slukket og når den kører i tomgang i tilgift til
afbrydertiden).

ENH101-18

Kun for lande i Europa

EU-konformitetserklæring

Makita erklærer, at den følgende maskine (maskiner):

Maskinens betegnelse:
Boremaskine
Model nr./ Type: MT621, MT622

Er i overensstemmelse med de europæiske
direktiver:

2006/42/EU
De er fremstillet i overensstemmelse med den følgende
standard eller standardiserede dokumenter:

EN60745
Den tekniske fil, som er i overensstemmelse med 2006/
42/EU, er tilgængelig fra:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

6.2.2014

Yasushi Fukaya

Direktør

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

28

ΕΛΛΗΝΙΚΑ (Αρχικές οδηγίες)

Περιγραφή γενικής άποψης

1 Κουμπί ασφάλισης
2 Σκανδάλη διακόπτης
3 Αριστερόστροφα
4 Δεξιόστροφα

5 Φυλλοειδές ελατήριο
6 Πίσω λαβή
7 Πλήμνη
8 Βίδα

9 Σφιγκτήρας τρυπανιού
10 Σημάδι ορίου
11 Καπάκι θήκης καρβουνακίου
12 Κατσαβίδι

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Λόγω του συνεχόμενου προγράμματος που
εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά
χαρακτηριστικά στο παρόν έντυπο υπόκεινται σε
αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά μπορεί να διαφέρουν από
χώρα σε χώρα.

• Βάρος σύμφωνα με διαδικασία EPTA 01/2003

ENE032-1

Προοριζόμενη χρήση

Το εργαλείο προορίζεται για τρυπάνισμα σε ξύλο,
μέταλλο και πλαστικό.

ENF002-2

Ρευματοδότηση

Το μηχάνημα πρέπει να συνδέεται μόνο με παροχή
ρεύματος της ίδιας τάσης με αυτή που αναγράφεται στην
πινακίδα ονομαστικών τιμών και μπορεί να λειτουργήσει
μόνο με εναλλασσόμενο μονοφασικό ρεύμα. Τα εργαλεία
αυτά έχουν διπλή μόνωση και, κατά συνέπεια, μπορούν
να συνδεθούν σε πρίζες χωρίς σύρμα γείωσης.

GEA010-1

Γενικές προειδοποιήσεις ασφαλείας για το
ηλεκτρικό εργαλείο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις

προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η

μη τήρηση των προειδοποιήσεων και οδηγιών ενδέχεται
να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό
τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για
μελλοντική παραπομπή.

GEB001-6

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΤΡΥΠΑΝΙΟΥ

1. Να χρησιμοποιείτε τη(ις) βοηθητική(ές) λαβή(ές),

εάν παρέχονται με το εργαλείο. Η απώλεια του

ελέγχου μπορεί να προκαλέσει προσωπικό
τραυματισμό.

2. Να κρατάτε το ηλεκτρικό εργαλείο από τις
μονωμένες επιφάνειες συγκράτησης κατά την
εκτέλεση εργασιών όπου το παρελκόμενο κοπής
ενδέχεται να έλθει σε επαφή με κρυφές
καλωδιώσεις ή το δικό του καλώδιο
τροφοδοσίας. Σε περίπτωση επαφής του

εξαρτήματος κοπής με ηλεκτροφόρο καλώδιο,
μπορεί τα εκτεθειμένα μεταλλικά εξαρτήματα του
ηλεκτρικού εργαλείου να καταστούν τα ίδια
ηλεκτροφόρα και να προκαλέσουν ηλεκτροπληξία
στο χειριστή.

3. Να βεβαιώνεστε πάντοτε ότι στέκεστε σταθερά.
Όταν χρησιμοποιείτε το εργαλείο σε υψηλές
τοποθεσίες, να βεβαιώνεστε ότι δεν βρίσκεται
κανένας από κάτω.

4. Κρατήστε το εργαλείο

σταθερά.

5. Μην πλησιάζετε τα χέρια σας σε
περιστρεφόμενα μέρη.

6. Μην αφήνετε το εργαλείο σε λειτουργία. Το
εργαλείο πρέπει να βρίσκεται σε λειτουργία
μόνο όταν το κρατάτε.

7. Μην αγγίζετε τη μύτη τρυπανίσματος ή το
τεμάχιο εργασίας αμέσως μετά τη λειτουργία του
εργαλείου. Μπορεί να είναι εξαιρετικά θερμά και
να προκληθεί έγκαυμα στο δέρμα

σας.

8. Μερικά υλικά περιέχουν χημικά που μπορεί να
είναι τοξικά. Προσέχετε ώστε να αποφεύγετε την
εισπνοή σκόνης και την επαφή με το δέρμα.
Ακολουθείτε τα δεδομένα ασφάλειας υλικού που
παρέχονται από τον προμηθευτή.

ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕ Σ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
ΜΗΝ επιτρέψετε στην άνεση ή στην εξοικείωσή σας
με το προϊόν (που αποκτήθηκε από επανειλημμένη
χρήση) να αντικαταστήσει την αυστηρή τήρηση των
κανόνων ασφαλείας του παρόντος εργαλείου. ΚΑΚΗ
ΧΡΗΣΗ ή αμέλεια να ακολουθήσετε τους κανόνες
ασφάλειας που διατυπώνονται σ’αυτό το εγχειρίδιο
οδηγιών μπορεί να προκαλέσει σοβαρό προσωπικό
τραυματισμό.

Μοντέλο MT621 MT622

Ικανότητες

Ατσάλι 13 χιλ 13 χιλ

Ξύλο 36 χιλ 36 χιλ

Ταχ ύτη τα χωρίς φορτίο 0 – 700 λεπ

–1

600 λεπ

–1

Συνολικό μήκος 267 χιλ 267 χιλ

Καθαρό βάρος 2,7 χγρ 2,7 χγρ

Κατηγορία ασφάλειας /II

29

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και
αποσυνδεδεμένο από το ρεύμα πριν ρυθμίσετε ή
ελέγξετε κάποια λειτουργία στο εργαλείο.

Δράση διακόπτη

ΠΡΟΣΟΧΗ:

• Πριν από τη σύνδεση του εργαλείου στην παροχή
τροφοδοσίας, να ελέγχετε πάντα ότι η σκανδάλη
διακόπτης ενεργοποιεί το εργαλείο κανονικά κι
επιστρέφει στη θέση «OFF» (Ανενεργό) όταν
ελευθερώνεται.

Για το μοντέλο MT621 (Εικ. 1)

ΠΡΟΣΟΧΗ:

• Ο διακόπτης μπορεί να ασφαλιστεί στη θέση «ON» για
πιο άνετη λειτουργία από το χρήστη κατά τη διάρκεια
παρατεταμένης χρήσης. Να

είστε προσεκτικοί όταν
ασφαλίζετε το εργαλείο στη θέση «ON» και να κρατάτε
το εργαλείο σταθερά.

Για να ξεκινήσετε το εργαλείο, απλώς τραβήξτε τη
σκανδάλη διακόπτη. Η ταχύτητα του εργαλείου αυξάνει
αν αυξήσετε την πίεση στη σκανδάλη διακόπτη.
Ελευθερώστε την σκανδάλη διακόπτη για να σταματήσει.
Για συνεχόμενη λειτουργία, πατήστε τη σκανδάλη
διακόπτη, πατήστε το κουμπί

ασφάλισης και μετά αφήστε
τη σκανδάλη διακόπτη.
Για να σταματήστε το εργαλείο από την κλειδωμένη θέση,
τραβήξτε πλήρως τη σκανδάλη διακόπτη και κατόπιν
αφήστε την.

Για το μοντέλο MT622 (Εικ. 2)

ΠΡΟΣΟΧΗ:

• Αλλάξτε την κατεύθυνση περιστροφής μόνο όταν το

εργαλείο έχει σταματήσει εντελώς. Αν την αλλάξετε
πριν σταματήσει το εργαλείο, μπορεί να προκληθεί
ζημιά

στο εργαλείο.

Ο διακόπτης είναι αντιστρέψιμος, παρέχοντας
δεξιόστροφη ή αριστερόστροφη περιστροφή. Για να
ξεκινήσετε το εργαλείο, απλώς τραβήξτε το κάτω μέρος
της σκανδάλης-διακόπτη για δεξιόστροφη περιστροφή ή
το άνω μέρος για αριστερόστροφη περιστροφή.
Ελευθερώστε την σκανδάλη διακόπτη για να σταματήσει.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και

αποσυνδεδεμένο από το ρεύμα πριν εκτελέσετε
οποιαδήποτε εργασία στο εργαλείο.

Τοποθέτηση άνω χειρολαβής (βοηθητική λαβή)
(Εικ. 3)

Βιδώστε με ασφάλεια την άνω λαβή στο εργαλείο.

Τοποθέτηση πίσω χειρολαβής (ειδικό της χώρας)
(Εικ. 4 και 5)

Τραβήξτε το καπάκι για να το αφαιρέσετε από το
περίβλημα εργαλείου. Εισαγάγετε τα φυλλοειδή ελατήρια
στην εγκοπή του τμήματος λαβής με τις πλήμνες. Μετά,
συνδέστε τα στο κάτω μέρος του περιβλήματος του
εργαλείου.

Συνδέστε και τα δύο τμήματα της λαβής και σφίξτε τα
καλά με τις βίδες.

Τοποθέτηση ή αφαίρεση μύτης τρυπανιού (Εικ. 6)

Για να τοποθετήσετε μια μύτη, τοποθετήστε τη στην
κεφαλή όσο περισσότερο γίνεται. Σφίξτε το σφιγκτήρα με
το χέρι. Τοπο θε τ ήσ τε το κλειδί σφιγκτήρα σε κάθε μία
από τις τρεις οπές και σφίξτε δεξιόστροφα. Βεβαιωθείτε
να σφίξετε ομοιόμορφα και τις τρεις οπές του σφιγκτήρα.
Για να βγάλετε τη μύτη, περιστρέψτε αριστερόστροφα το
κλειδί σφιγκτήρα σε

μία μόνο οπή και κατόπιν ξεσφίξτε το
σφιγκτήρα με το χέρι.
Αφού χρησιμοποιήσετε το κλειδί κεφαλής, βεβαιωθείτε να
το επιστρέψετε στην αρχική θέση του.

ΛΕΙΤΟΥΡΓΙΑ

Λειτουργία τρυπανίσματος (Εικ. 7)

Να χρησιμοποιείτε πάντα την πάνω ή πίσω λαβή
(βοηθητική λαβή) και να κρατάτε σταθερά το εργαλείο

από την πάνω ή πίσω λαβή και τη λαβή διακόπτη κατά
την εκτέλεση των εργασιών.

Τρυπάνισμα ξύλου

Όταν τρυπανίζετε σε ξύλο, έχετε καλύτερα αποτελέσματα
με μύτες για ξύλο εξοπλισμένες με βίδα οδήγησης. Η
βίδα οδήγησης κάνει το

τρυπάνισμα ευκολότερο επειδή

τραβάει την αιχμή μέσα στο τεμάχιο εργασίας.

Τρυπάνισμα σε μέταλλο

Για να μην ολισθήσει μια μύτη όταν ξεκινάτε τη
δημιουργία μιας οπής, κάντε ένα κοίλωμα με πόντα και
σφυρί στο σημείο όπου θα τρυπανίσετε. Τοποθετήστε τη
μύτη στο κοίλωμα και ξεκινήστε το τρυπάνισμα.
Όταν τρυπανίζετε μέταλλα, χρησιμοποιήστε λιπαντικό
κοπής. Εξαιρέσειζ αποτελούν

το σίδερο και ο χάλυβας τα

οποία θα πρέπει να τρυπανίζετε στεγνά.

ΠΡΟΣΟΧΗ:

• Η υπερβολική πίεση στο εργαλείο δεν επιταχύνει τη

διάτρηση. Στην πραγματικότητα, αυτή η υπερβολική
πίεση προκαλεί ζημιά στο άκρο της μύτης, μείωση της
απόδοσης όπως και της διάρκειας ζωής του εργαλείου.

• Στο εργαλείο/μύτη ασκείται τεράστια δύναμη

περιστροφής τη

στιγμή που διέρχεται από την οπή.
Κρατήστε σταθερά το εργαλείο και προσέχετε ιδιαίτερα
τη στιγμή που η αιχμή διαπερνάει το τεμάχιο εργασίας.

• Μπορείτε να αφαιρέσετε μια μπλοκαρισμένη μύτη με
απλή ρύθμιση του διακόπτη αντιστροφής στη θέση
αντίστροφης περιστροφής, ώστε η μύτη να
οπισθοχωρήσει. Πάντως, το εργαλείο ενδέχεται να
οπισθοχωρήσει έξω από την

οπή απότομα, αν δεν το

κρατάτε σταθερά. (Για το μοντέλο MT622)

• Να ασφαλίζετε πάντα τα μικρά τεμάχια εργασίας σε
μέγγενη ή παρόμοια διάταξη συγκράτησης.

• Αποφεύγετε το τρυπάνισμα σε υλικά που υποπτεύεστε
ότι περιέχουν κρυφά καρφιά ή άλλα αντικείμενα που
μπορεί να προκαλέσουν την εμπλοκή ή τη θραύση της
μύτης.

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και
αποσυνδεδεμένο από το ρεύμα πριν επιχειρήσετε να
εκτελέσετε επιθεώρηση ή συντήρηση.

• Μην χρησιμοποιείτε ποτέ βενζίνη, πετρελαϊκό αιθέρα,
διαλυτικό, αλκοόλη ή παρόμοιες ουσίες. Ενδέχεται να
προκληθεί αποχρωματισμός παραμόρφωση ή ρωγμές.

30

Αντικατάσταση καρβουνακιών (Εικ. 8 και 9)

Αφαιρείτε και ελέγχετε τα καρβουνάκια τακτικά.
Αντικαθιστάτε όταν φθαρούν μέχρι το σημάδι ορίου.
Διατηρείτε τα καρβουνάκια καθαρά και ελεύθερα να
γλιστρούν στις θήκες. Και τα δύο καρβουνάκια πρέπει να
αντικαθίστανται ταυτόχρονα. Χρησιμοποιείτε μόνο
καρβουνάκια ίδιου τύπου.

Χρησιμοποιήστε ένα κατσαβίδι για να αφαιρέσετε τα
καπάκια των θηκών καρβουνακιών. Βγάλτε τα φθαρμένα
καρβουνάκια, τοποθετήστε τα

νέα και ασφαλίστε τα

καπάκια των θηκών καρβουνακιών.
Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του

προιόντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή
ρύθμιση πρέπει να εκτελούνται από τα εξουσιοδοτημένα
κέντρα εξυπηρέτησης της Makita, με χρήση πάντοτε
ανταλλακτικών Makita.

ENG905-1

Θόρυβος

Το τυπικό Α επίπεδο μετρημένου θορύβου καθορίζεται
σύμφωνα με το EN60745:

Μοντέλο MT621

Στάθμη πίεσης ήχου (L

pA

): 84 dB (A)

Στάθμη δύναμης ήχου (L

WA

): 95 dB (A)

Αβεβαιότητα (K): 3 dB (A)

Μοντέλο MT622

Στάθμη πίεσης ήχου (L

pA

): 82 dB (A)

Στάθμη δύναμης ήχου (L

WA

): 93 dB (A)

Αβεβαιότητα (K): 3 dB (A)

Φοράτε ωτοασπίδες

ENG900-1

Κραδασμός

Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού
διανύσματος) καθορίζεται σύμφωνα με το EN60745:

Είδος εργασίας: τρυπάνισμα σε μέταλλο
Εκπομπή δόνησης (a

h, D

): 2,5 m/s

2

ή λιγότερο

Αβεβαιότητα (K): 1,5 m/s

2

ENG901-1

• Η δηλωμένη τιμή εκπομπής κραδασμών έχει μετρηθεί

σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί
να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με
άλλο.

• Η δηλωμένη τιμή εκπομπής κραδασμών μπορεί να
χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση
έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού
εργαλείου σε πραγματικές συνθήκες μπορεί να
διαφέρει

από τη δηλωμένη τιμή εκπομπής ανάλογα με

τον τρόπο χρήσης του εργαλείου.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας
του χειριστή βάσει υπολογισμού της έκθεσης σε
πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη
όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους
χρόνους που το εργαλείο είναι εκτός λειτουργίας και
όταν βρίσκεται σε αδρανή λειτουργία πέραν

του χρόνου

ενεργοποίησης).

ENH101-18

Μόνο για χώρες της Ευρώπης

Δήλωση Συμμόρφωσης ΕΚ

Η Makita δηλώνει ότι τα ακόλουθα μηχανήματα:

Χαρακτηρισμός μηχανήματος:
Τρυπάνι
Αρ. μοντέλου/ Τύπος: MT621, MT622

Συμμορφώνονται με τις ακόλουθες Ευρωπαϊκές
Οδηγίες:

2006/42/ΕΚ
Κατασκευάζονται σύμφωνα με τα ακόλουθα πρότυπα ή
έγγραφα τυποποίησης:

EN60745
Το αρχείο τεχνικών στοιχείων, σύμφωνα με την οδηγία
2006/42/ΕΚ, διατίθεται από:

Makita, Jan-Baptist Vinkstraat 2, 3070, Βέλγιο

6.2.2014

Yasushi Fukaya

Διευθυντής

Makita, Jan-Baptist Vinkstraat 2, 3070, Βέλγιο

31

TÜRKÇE (Orijinal Talimatlar)

Genel görünüşün açıklanması

1 Kilitleme düğmesi
2 Anahtar tetik
3 Saatin aksi yönde
4 Saat yönünde

5 Yaprak yay
6 Arka tutamak
7Yuva
8Vida

9 Matkap mandreli
10 Sınır işareti
11 Fırça yuvası kapağı
12 Tornavida

ÖZELLİKLER

• Sürekli yapılan araştırma ve geliştirmelerden dolayı,
burada belirtilen özellikler önceden bildirilmeksizin
değiştirilebilir.

• Özellikler ülkeden ülkeye değişebilir.

• EPTA-Prosedürü 01/2003 uyarınca ağırlık

ENE032-1

Kullanım amacı

Bu alet ahşap, metal ve plastik malzemeleri delmek için
tasarlanmıştır.

ENF002-2

Güç kaynağı

Aletin, yalnızca isim levhasında belirtilenle aynı voltajlı
güç kaynağına bağlanması gerekir ve yalnızca tek fazlı
AC güç kaynağıyla çalıştırılabilir. Çifte yalıtımlıdırlar ve
bu sebeple topraklamasız prizlerle de kullanılabilirler.

GEA010-1

Genel Elektrikli Alet Güvenliği Uyarılar

UYARI! Tüm güvenlik uyarılarını ve tüm

talimatları okuyun. Uyarılara ve talimatlara uyulmaması

elektrik şoku, yangın ve/veya ciddi yaralanmalar ile
sonuçlanabilir.

Tüm uyarıları ve talimatları ileride başvurmak için
saklayın.

GEB001-6

MATKAP GÜVENLİK UYARILARI

1. Aletle birlikte sağlanmışsa yardımcı tutamağı/

tutamakları kullanın. Kontrol kaybı yaralanmaya

neden olabilir.

2. Kesici aksesuarın görünmeyen kablolara ya da

aletin kendi kordonuna temas etme olasılığı
bulunan yerlerde çalışırken elektrikli aleti
yalıtımlı kavrama yüzeylerinden tutun. Kesici

aksesuarın “akımlı” bir telle temas etmesi elektrikli
aletin yalıtımsız metal kısımlarını “akımlı” hale
getirebilir ve kullanıcıyı elektrik şokuna maruz
bırakabilir.

3. Her zaman yere sağlam basın.

Makineyi yüksekte kullandığınızda, altında
kimsenin olmadı

ğından emin olun.

4. Makineyi sıkıca tutun.

5. Ellerinizi dönen parçalardan uzak tutun.

6. Makineyi çalışır durumda bırakmayın. Makineyi

sadece elinizde iken çalıştırın.

7. Kullanılan ucu veya iş parçasını işlemden hemen
sonra ellemeyin; bunlar çok sıcak olup derinizi
yakabilir.

8. Bazı malzemeler zehirli olabilen kimyasallar
içerirler. Toz yutmayı ve cilt temasını önlemek
için tedbir alın. Malzeme sağlayıcısının güvenlik
bilgilerine uyun.

BU TALİMATLARI SAKLAYIN.

UYARI:
Ürünü kullanırken (defalarca kullanınca kazanılan)
rahatlık ve tanıdıklık duygusunun ilgili ürünün
güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine
geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya
bu kullanma kılavuzunda belirtilen emniyet
kurallarına uymama ciddi yaralanmaya neden
olabilir.

İŞLEVSEL AÇIKLAMALAR

DİKKAT:

• Alet üzerinde ayarlama ya da işleyiş kontrolü

yapmadan önce aletin kapalı ve fişinin çekili
olduğundan daima emin olun.

Anahtar işlemi

DİKKAT:

• Aleti fişe takmadan önce, anahtar tetiğin düzgün

çalıştığından ve bırakıldığında “KAPALI” konuma
döndüğünden emin olun.

MT621 model için (Şek. 1)

DİKKAT:

• Uzun süreli kullanım sırasında kullanıcının rahatlığı için

anahtar “AÇIK” konuma kilitlenebilir. Aleti “AÇIK”
konuma kilitlerken dikkat edin ve aleti sıkıca kavrayın.

Makineyi çalıştırmak için anahtar tetiği çekin. Makinanın
hızı anahtar tetiğin üzerine daha fazla bastırılarak artırılır.
Durdurmak için anahtar tetiği bırakın.

Model MT621 MT622

Kapasiteler

Çelik 13 mm 13 mm

Tahta 36 mm 36 mm

Yüksüz hız 0 – 700 dak

–1

600 dak

–1

Toplam uzunluk 267 mm 267 mm

Net ağırlık 2,7 kg 2,7 kg

Emniyet sınıfı /II

32

Sürekli işletmek için, anahtar tetiği çekin, kilitleme
düğmesine basın ve sonra anahtar tetiği serbest bırakın.
Makineyi kilitli pozisyondan çıkarmak için, anahtar tetiği
tamamen çekip sonra serbest bırakın.

MT622 model için (Şek. 2)

DİKKAT:

• Dönüş yönünü, ancak alet tamamen durduktan sonra
değiştirin. Alet durmadan yön değiştirmek alete zarar
verebilir.

Anahtar saat yönünde veya saatin aksi yönde dönüş
sağlayacak şekilde değiştirilebilir. Aleti başlatmak için,
saat yönünde dönüş için anahtar tetiğin alt kısmını,
saatin aksi yönde dönüş için ise üst kısmını çekmeniz
yeterlidir. Durdurmak için anahtar tetiği bırakın.

MONTAJ

DİKKAT:

• Alet üzerinde herhangi bir iş yapmadan önce aletin
kapalı ve fişinin çekili olduğundan daima emin olun.

Üst kavrama kolunun takılması (yardımcı
tutamağı) (Şek. 3)

Üst kavrama kolunu alete sıkıca vidalayın.

Arka kavrama kolunun takılması (ülkeye özel)
(Şek. 4 ve 5)

Kapağı alet muhafazasından dışarı doğru çekin. Yaprak
yayları yuvaların olduğu tutamak kısmındaki oyuğa
yerleştirin. Ardından bunları alet muhafazasının altına
bağlayın.

Tutamak parçalarının ikisini de takın ve vidalarla iyice
sıkılayın.

Ucun takılması veya çıkarılması (Şek. 6)

Ucu takmak için mandrenin içinde gidebileceği kadar
yerleştirin. Mandreni elle sıkıştırın. Mandren anahtarını
her üç deliğe de sokup saat yönünde sıkıştırın. Her üç
deliği de aynı oranda sıkıştırdığınızdan emin olun.
Ucu çıkarmak için mandren anahtarını, sadece bir delik
için saat yönünün tersine çevirin, sonra mandreni elle
gevşetin.
Mandren anahtarını kullandıktan sonra, orijinal
konumuna getirdiğinizden emin olun.

KULLANIM

Delme işlemi (Şek. 7)

Her zaman üst veya arka kavrama kolunu (yardımcı
tutamağı) kullanın ve işlem sırasında aleti hem üst hem
de arka kavrama kolunu hem de anahtar kolunu sıkıca
tutun.

Tahta delerken

Tahta delerken, kılavuz vidalı tahta uçlarıyla en iyi
sonuçlar elde edilir. Kılavuz vida matkap ucunun iş
parçası içine sokulmasıyla delme işlemini kolaylaştırır.

Metal delerken

Delik delmeye başlarken, ucun kaymasını engellemek
için zımba ve çekiç yardımı ile delik açılacak noktaya
çentik açın. Çentik üstüne matkap ucunu yerleştirip
delmeye başlayın.
Metal delerken kesme soğutucusu sıvıyı kullanın. Demir
ve pirinç istisna olup kuru olarak delinmelidir.

DİKKAT:

• Makineye aşırı baskı yapıldığ

ında delme işlemi

hızlanmayacaktır. Aşırı baskı ucun yıpranmasına,
makina performansının düşmesine ve makinanın
kullanım ömrünün kısalmasına yol açacaktır.

• Delip çıkma sırasında makina ve uç üzerinde çok
büyük bir bükme gücü uygulanır. Aleti sıkı tutun ve uç
iş parçasını delmeye başlayınca dikkatinizi
yoğunlaştırın.

•Sıkışan bir uç, ters dönüş anahtarı ucu geri çıkartmak
için ters yöne dönecek şekilde ayarlanarak kolayca
çıkartılabilir. Fakat bu durumda makinayı sıkıca tutmak
gerekir, aksi halde makina darbe ile aniden elden
çı

kabilir. (MT622 model için)

• Küçük iş parçalarını daima bir mengene ya da benzer
sıkıştırma aygıtlarıyla sabitleyin.

• İçinde ucun takılmasına ya da kırılmasına neden
olabilecek gizli çiviler ya da başka şeyler
bulunduğundan şüphelendiğiniz malzemeleri
delmekten kaçının.

BAKIM

DİKKAT:

• Muayene ya da bakım yapmadan önce aletin kapalı ve
fişinin çekili olduğundan daima emin olun.

• Benzin, tiner, alkol ve benzeri maddeleri kesinlikle
kullanmayın. Renk değişimi, deformasyon veya
çatlaklar oluşabilir.

Karbon fırçaların değiştirilmesi (Şek. 8 ve 9)

Karbon fırçaları düzenli olarak çıkarıp kontrol edin. Sınır
işaretine kadar yıprandıkları zaman değiştirin. Karbon
fırçalarının temiz ve yuvaları içinde serbestçe kayar
durumda kalmalarını sağlayın. Her iki karbon fırça aynı
zamanda değiştirilmelidir. Sadece birbirinin aynısı olan
karbon fırçaları kullanın.

Fırça yuvası kapaklarını çıkarmak için bir tornavida
kullanın. Aşınmış karbon fırçalarını dışarı çıkarın,
yerlerine yenilerini geçirin ve fırça yuvas

ı kapaklarını

açılmayacak şekilde takın.
Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda

tutmak için onarımlar, başka her türlü bakım ve
ayarlamalar daima Makita yedek parçaları kullanılarak
Makita yetkili servis merkezleri tarafından yapılmalıdır.

ENG905-1

Gürültü

EN60745 uyarınca hesaplanan tipik A-ağırlıklı gürültü
düzeyi:

Model MT621

Ses basınç seviyesi (L

pA

): 84 dB (A)

Ses gücü düzeyi (L

WA

): 95 dB (A)

Belirsizlik (K): 3 dB (A)

Model MT622

Ses basınç seviyesi (L

pA

): 82 dB (A)

Ses gücü düzeyi (L

WA

): 93 dB (A)

Belirsizlik (K): 3 dB (A)

Kulak koruyucusu takın

33

ENG900-1

Titreşim

EN60745 standardına göre hesaplanan titreşim toplam
değeri (üç eksenli vektör toplamı):

Çalışma modu: metal delme
Titreşim emisyonu (a

h, D

): 2,5 m/s

2

’den az

Belirsizlik (K): 1,5 m/s

2

ENG901-1

• Beyan edilen titreşim emisyon değeri standart test
yöntemine uygun şekilde ölçülmüştür ve bir aleti bir
başkasıyla karşılaştırmak için kullanılabilir.

• Beyan edilen titreşim emisyon değeri bir ön maruz
kalma değerlendirmesi olarak da kullanılabilir.

UYARI:

• Bu elektrikli aletin gerçek kullanımı sırasındaki titreşim
emisyonu aletin kullanım biçimlerine bağlı olarak beyan
edilen emisyon değerinden farklı olabilir.

• Gerçek kullanım koşullarındaki maruz kalmanın bir
tahmini hesaplaması temelinde operatörü koruyacak
güvenlik önlemlerini mutlaka belirleyin (çalışma
döngüsü içerisinde aletin kapalı olduğu ve aktif
durumda olmasının yanı sıra boşta çalıştığı zamanlar
gibi, bütün zaman dilimleri göz önünde bulundurularak
değerlendirilmelidir).

ENH101-18

Sadece Avrupa ülkeleri için

EC Uygunluk Beyanı

Biz Makita Corporation beyan ederiz ki aşağıdaki
makine(ler):

Makine Adı:
Matkap
Model No./ Tipi: MT621, MT622

Aşağıdaki Avrupa Direktiflerine uygundurlar:

2006/42/EC
Aşağıdaki standartlara veya standartlaştırılmış belgelere
uygun olarak imal edilmişlerdir:

EN60745
2006/42/EC uyumluluğuna ilişkin teknik dosyaya
şuradan ulaşılabilir:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belçika

6.2.2014

Yasushi Fukaya

Müdür

Makita, Jan-Baptist Vinkstraat 2, 3070, Belçika

34

35

Makita

Jan-Baptist Vinkstraat 2, 3070, Belgium

Makita Corporation

Anjo, Aichi, Japan

www.makita.com

885365-996

IDE
