MAKITA DTW700, DTW701 User guide [en, de, ro, uk, pl +3]

Download

Page 1

Cordless Impact Wrench INSTRUCTION MANUAL 4

Akumulatorowy klucz udarowy

Akkumulátoros csavarkulcs HASZNÁLATI KÉZIKÖNYV 22

Akumulátorový razový

uťahovač

Akumulátorový rázový utahovák

Бездротовий ударний гайковерт

Maşină de înşurubat cu impact cu acumulator

Akku-Schlagschrauber BETRIEBSANLEITUNG 67

DTW700 DTW701

INSTRUKCJA OBSŁUGI 12

NÁVOD NA OBSLUHU 31

NÁVOD K OBSLUZE 39

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

MANUAL DE INSTRUCŢIUNI 58

Page 2

Fig.1

Fig.2

Fig.5

Fig.6

Fig.3

Fig.4

Fig.7

Page 3

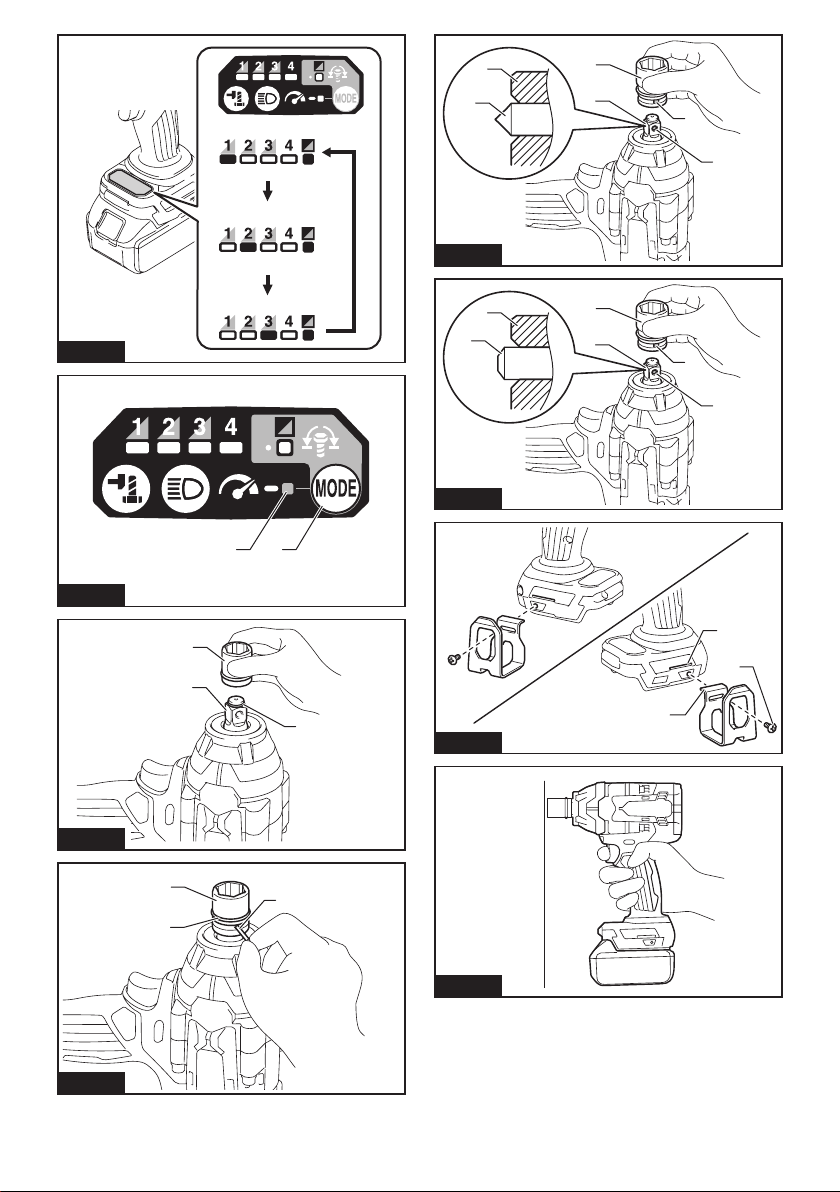

Fig.12

Fig.8

Fig.9

Fig.10

Fig.13

Fig.14

Fig.11

Fig.15

Page 4

ENGLISH (Original instructions)

SPECIFICATIONS

Model: DTW700 DTW701

Fastening capacities Standard bolt M10 - M24

High tensile bolt M10 - M16

Square drive 12.7 mm

No load speed Max impact mode (4) 0 - 2,200 min

Hard impact mode (3) 0 - 1,900 min

Medium impact mode (2) 0 - 1,200 min

Soft impact mode (1) 0 - 500 min

Impacts per minute Max impact mode (4) 0 - 2,700 min

Hard impact mode (3) 0 - 2,400 min

Medium impact mode (2) 0 - 1,700 min

Soft impact mode (1) 0 - 1,000 min

Overall length 170 mm

Rated voltage D.C. 18 V

Net weight 2.3 - 2.7 kg

•

Due to our continuing program of research and development, the specications herein are subject to change without notice.

• Specications may di󰀨er from country to country.

• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-

est combination, according to EPTA-Procedure 01/2014, are shown in the table.

Applicable battery cartridge and charger

Battery cartridge BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /

Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

•

Some of the battery cartridges and chargers listed above may not be available depending on your region of residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

and chargers may cause injury and/or re.

BL1840B / BL1850 / BL1850B / BL1860B

-1

DC18SH

Intended use

The tool is intended for fastening bolts and nuts.

Noise

The typical A-weighted noise level determined according to EN62841-2-1:

Model DTW700

Sound pressure level (L Sound power level (LWA) : 105 dB (A)

Uncertainty (K) : 3 dB(A)

Model DTW701

Sound pressure level (L Sound power level (LWA) : 105 dB (A)

Uncertainty (K) : 3 dB(A)

NOTE:

The declared noise emission value(s) has been

measured in accordance with a standard test method

and may be used for comparing one tool with another.

NOTE:

The declared noise emission value(s) may

also be used in a preliminary assessment of exposure.

) : 94 dB(A)

WARNING: Wear ear protection. WARNING:

use of the power tool can di󰀨er from the declared value(s) depending on the ways in which the tool is used especially what kind of workpiece is processed.

The noise emission during actual

WARNING: Be sure to identify safety mea-

sures to protect the operator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched o󰀨 and when it is running idle in addition to the trigger time).

Vibration

The vibration total value (tri-axial vector sum) determined according to EN62841-2-1:

Model DTW700

Work mode: impact tightening of fasteners of the maxi-

mum capacity of the tool

Vibration emission (a

Uncertainty (K) : 2.0 m/s

4 ENGLISH

) : 19.0 m/s

Page 5

Model DTW701

Work mode: impact tightening of fasteners of the maxi-

mum capacity of the tool

Vibration emission (a

Uncertainty (K) : 2.0 m/s

NOTE: The declared vibration total value(s) has been measured in accordance with a standard test method

and may be used for comparing one tool with another. NOTE: The declared vibration total value(s) may also

be used in a preliminary assessment of exposure.

) : 19.0 m/s

WARNING: The vibration emission during

actual use of the power tool can di󰀨er from the declared value(s) depending on the ways in which the tool is used especially what kind of workpiece is processed.

WARNING: Be sure to identify safety mea-

EC Declaration of Conformity

For European countries only

The EC declaration of conformity is included as Annex A

to this instruction manual.

SAFETY WARNINGS

General power tool safety warnings

WARNING: Read all safety warnings, instruc-

tions, illustrations and specications provided with this power tool. Failure to follow all instructions

listed below may result in electric shock, re and/or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Cordless impact wrench safety warnings

1. Hold the power tool by insulated gripping surfaces, when performing an operation where the fastener may contact hidden wiring.

Fasteners contacting a "live" wire may make

exposed metal parts of the power tool "live" and could give the operator an electric shock.

2. Wear ear protectors.

3. Check the impact socket carefully for wear,

cracks or damage before installation.

4. Hold the tool rmly.

5. Keep hands away from rotating parts.

6. Do not touch the impact socket, bolt, nut or the

workpiece immediately after operation. They may be extremely hot and could burn your skin.

7. Always be sure you have a rm footing. Be sure no one is below when using the tool in high locations.

8. The proper fastening torque may di󰀨er depending upon the kind or size of the bolt. Check the torque with a torque wrench.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace strict adherence to safety rules for the subject product.

MISUSE or failure to follow the safety rules stated in this instruction manual may cause serious personal injury.

Important safety instructions for battery cartridge

Before using battery cartridge, read all instructions and cautionary markings on (1) battery charger, (2) battery, and (3) product using battery.

2. Do not disassemble or tamper the battery cartridge. It may result in a re, excessive heat,

or explosion.

3. If operating time has become excessively

shorter, stop operating immediately. It may result in a risk of overheating, possible burns and even an explosion.

4. If electrolyte gets into your eyes, rinse them out with clear water and seek medical attention right away. It may result in loss of your eyesight.

5. Do not short the battery cartridge: (1) Do not touch the terminals with any con-

ductive material.

(2) Avoid storing battery cartridge in a con-

tainer with other metal objects such as nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain. A battery short can cause a large current ow, overheating, possible burns and even a breakdown.

6. Do not store and use the tool and battery cartridge in locations where the temperature may reach or exceed 50 °C (122 °F).

7. Do not incinerate the battery cartridge even if it is severely damaged or is completely worn out. The battery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop the battery cartridge, or hit against a hard object to the battery cartridge. Such conduct may result in a

re, excessive heat, or explosion.

9. Do not use a damaged battery.

10.

The contained lithium-ion batteries are subject to the Dangerous Goods Legislation requirements.

For commercial transports e.g. by third parties,

forwarding agents, special requirement on packaging and labeling must be observed.

5 ENGLISH

Page 6

For preparation of the item being shipped, consulting an expert for hazardous material is required.

Please also observe possibly more detailed

national regulations.

Tape or mask o󰀨 open contacts and pack up the battery in such a manner that it cannot move

around in the packaging.

11. When disposing the battery cartridge, remove

it from the tool and dispose of it in a safe place. Follow your local regulations relating to disposal of battery.

12. Use the batteries only with the products specied by Makita. Installing the batteries to

non-compliant products may result in a re, excessive heat, explosion, or leak of electrolyte.

13. If the tool is not used for a long period of time, the battery must be removed from the tool.

14. During and after use, the battery cartridge may take on heat which can cause burns or low temperature burns. Pay attention to the handling of hot battery cartridges.

15. Do not touch the terminal of the tool immediately after use as it may get hot enough to cause burns.

16. Do not allow chips, dust, or soil stuck into the terminals, holes, and grooves of the battery cartridge. It may result in poor performance or

breakdown of the tool or battery cartridge.

17. Unless the tool supports the use near

high-voltage electrical power lines, do not use the battery cartridge near a high-voltage electrical power lines. It may result in a malfunction

or breakdown of the tool or battery cartridge.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting causing res, personal injury and damage. It will also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum battery life

1. Charge the battery cartridge before completely discharged. Always stop tool operation and charge the battery cartridge when you notice less tool power.

2. Never recharge a fully charged battery cartridge. Overcharging shortens the battery service life.

3. Charge the battery cartridge with room temperature at 10 °C - 40 °C (50 °F - 104 °F). Let a hot battery cartridge cool down before charging it.

4. When not using the battery cartridge, remove it from the tool or the charger.

5. Charge the battery cartridge if you do not use it for a long period (more than six months).

FUNCTIONAL DESCRIPTION

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed before adjusting or checking function on the tool.

Installing or removing battery cartridge

CAUTION: Always switch o󰀨 the tool before

installing or removing of the battery cartridge.

CAUTION: Hold the tool and the battery car-

tridge rmly when installing or removing battery cartridge. Failure to hold the tool and the battery

cartridge rmly may cause them to slip o󰀨 your hands and result in damage to the tool and battery cartridge and a personal injury.

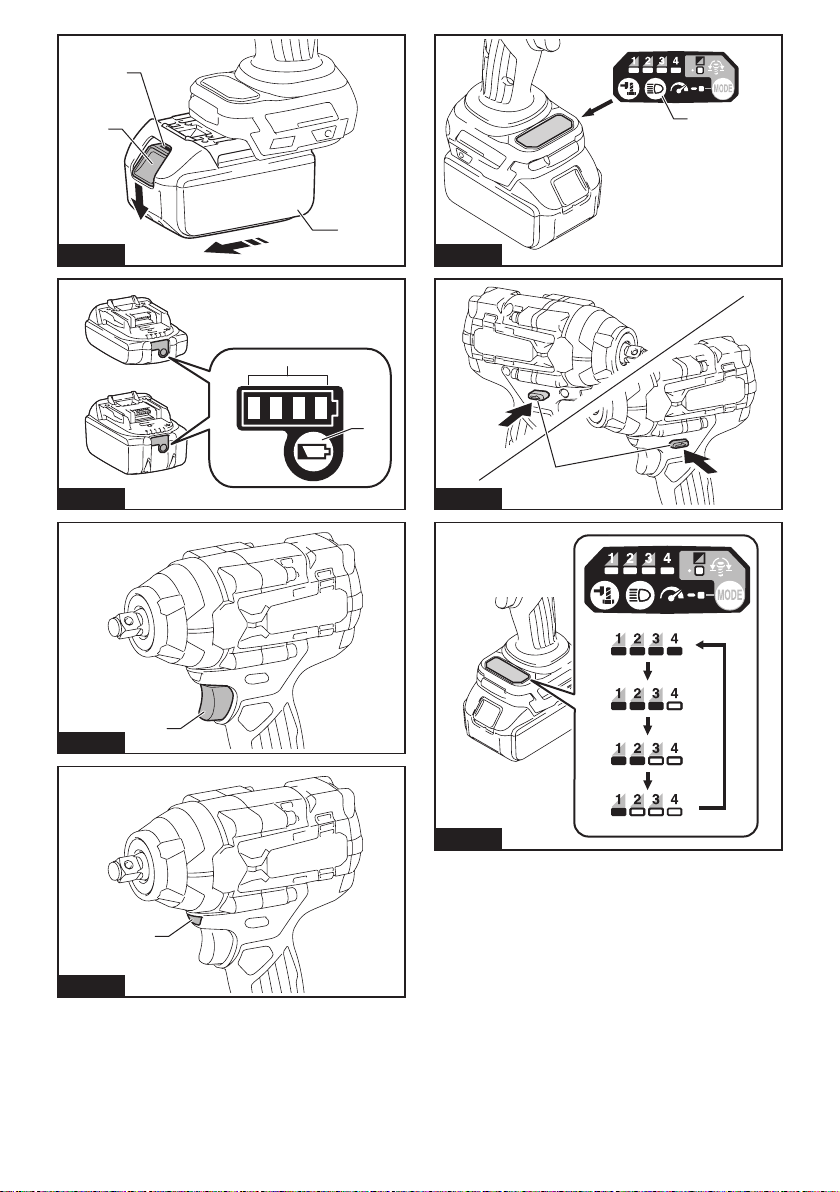

► Fig.1: 1. Red indicator 2. Button 3. Battery cartridge

To remove the battery cartridge, slide it from the tool

while sliding the button on the front of the cartridge.

To install the battery cartridge, align the tongue on the battery cartridge with the groove in the housing and slip it into place. Insert it all the way until it locks in place with a little click. If you can see the red indicator on the upper side of the button, it is not locked completely.

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not,

it may accidentally fall out of the tool, causing injury to you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

Tool / battery protection system

The tool is equipped with a tool/battery protection system. This system automatically cuts o󰀨 the power to extend tool and battery life. The tool will automatically stop during operation if the tool or battery is placed

under one of the following conditions:

Overload protection

This protection works when the tool is operated in a

manner that causes it to draw an abnormally high current. In this situation, turn the tool o󰀨 and stop the appli-

cation that caused the tool to become overloaded. Then turn the tool on to restart.

Overheat protection

This protection works when the tool or battery is overheated. In this situation, let the tool and battery cool

before turning the tool on again.

Overdischarge protection

This protection works when the remaining battery capacity gets low. In this situation, remove the battery from the tool and charge the battery.

6 ENGLISH

Page 7

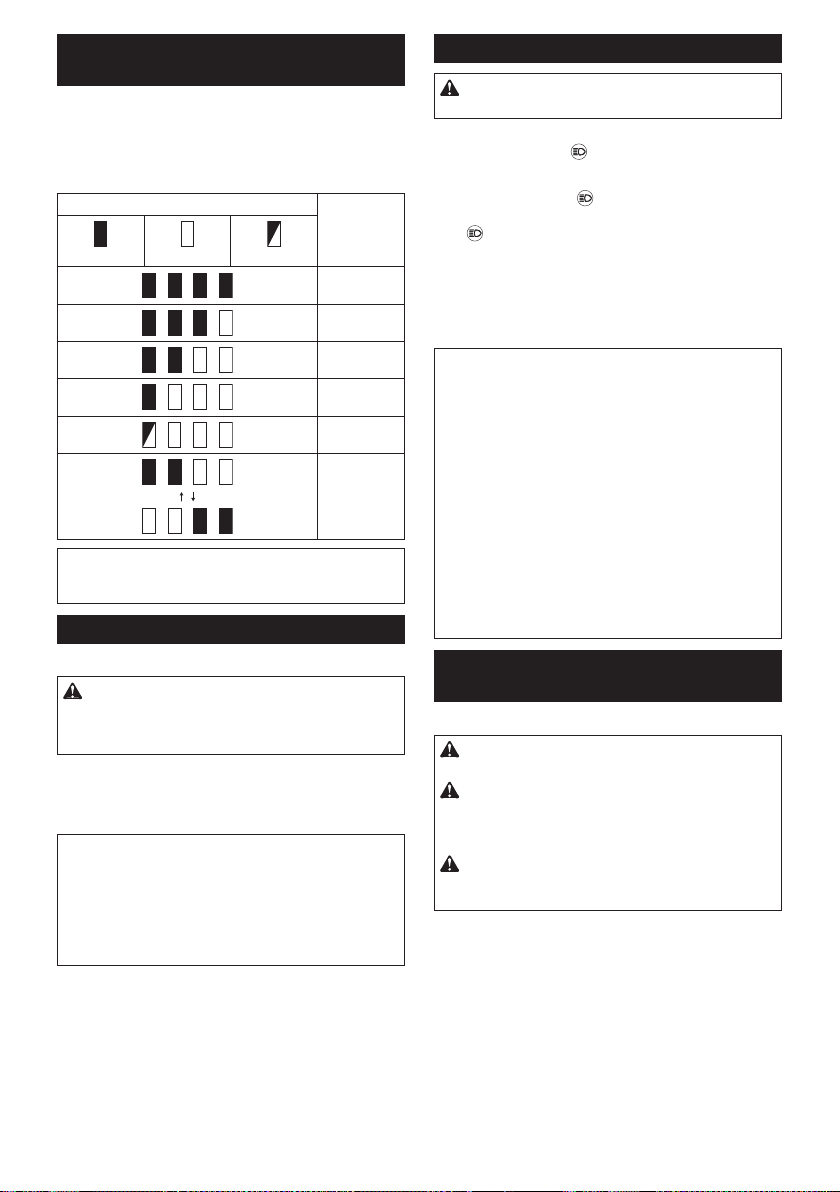

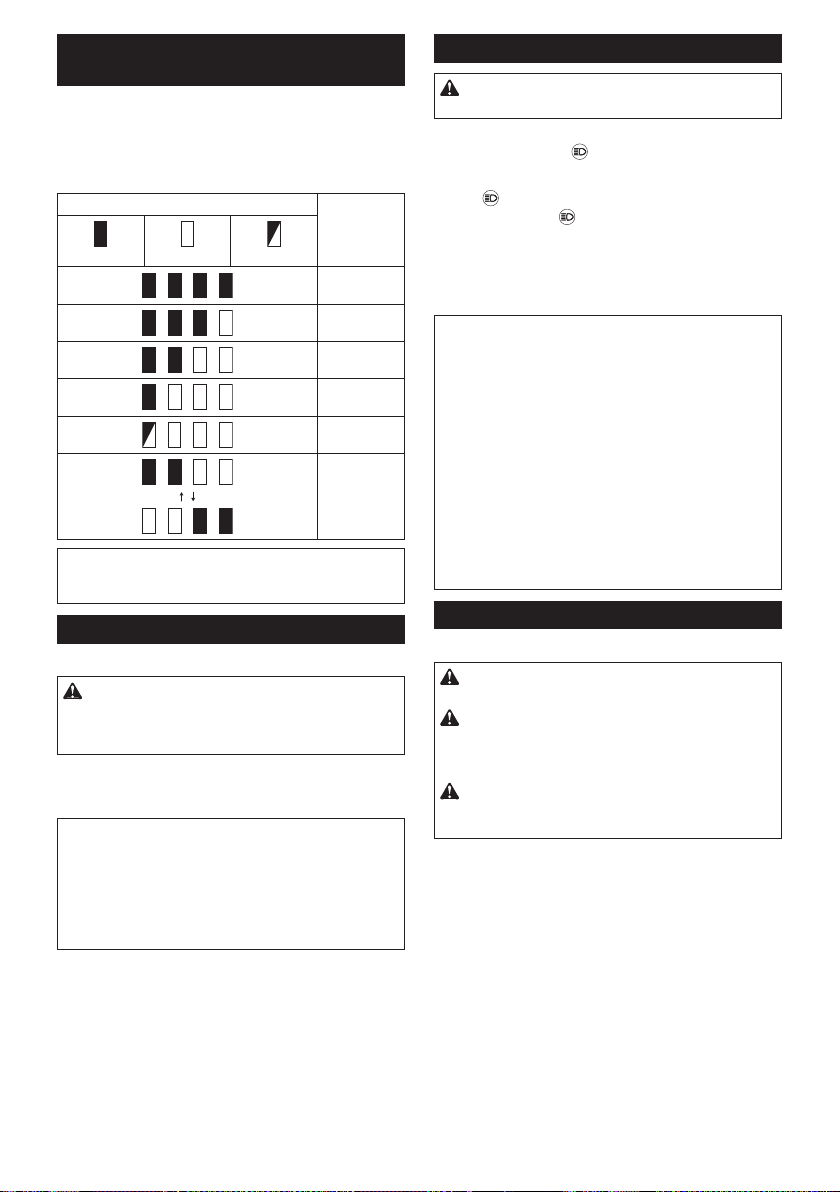

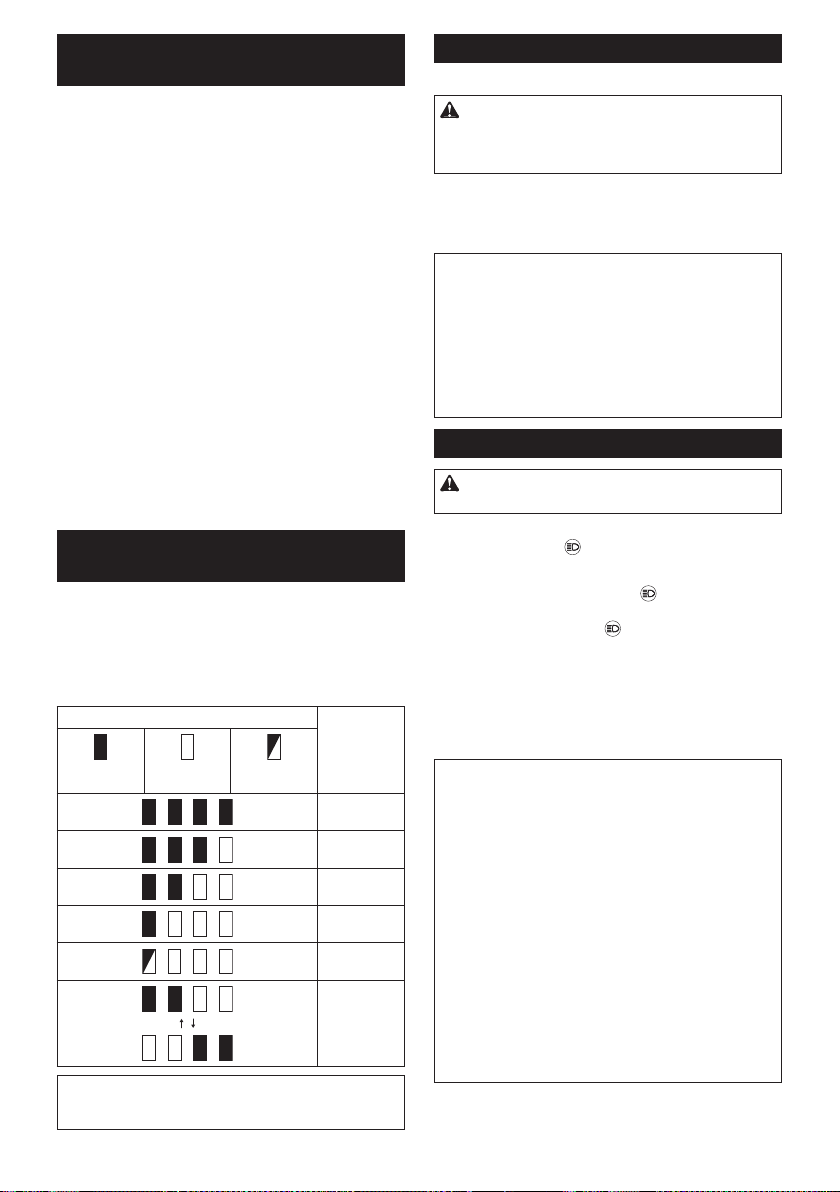

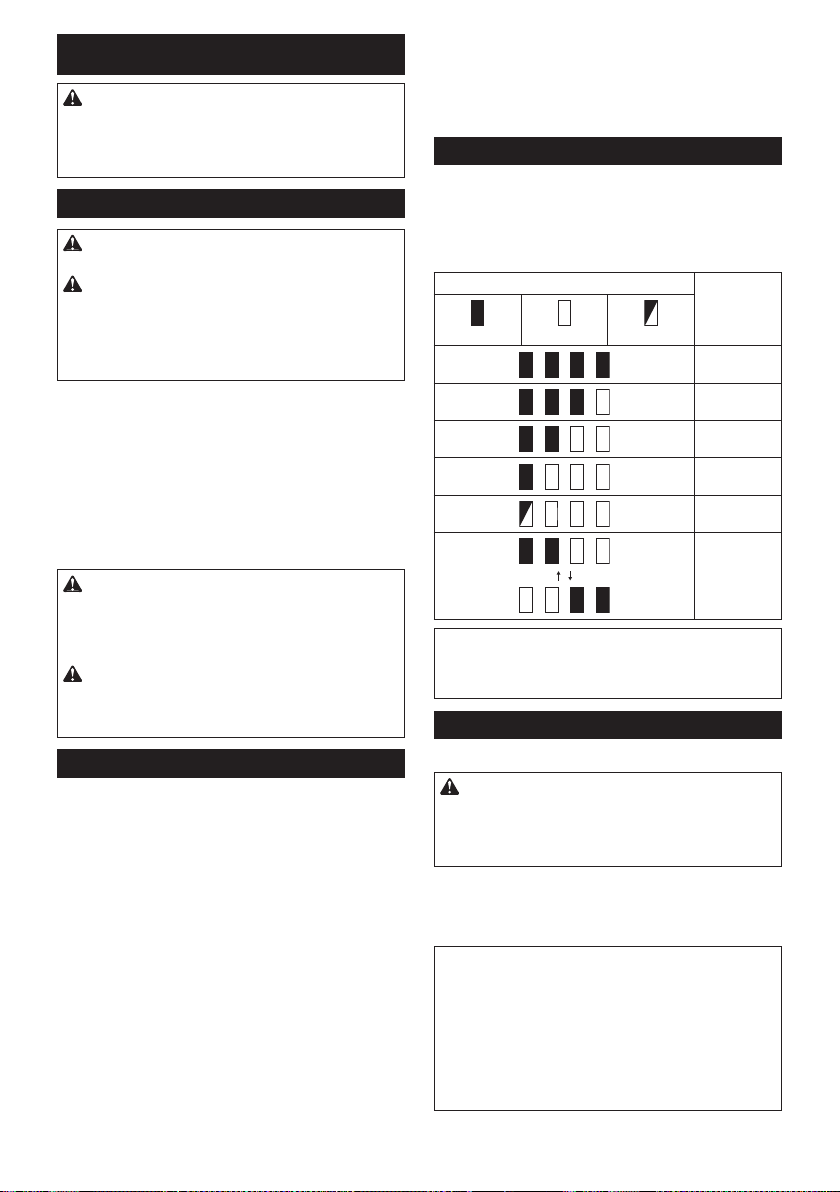

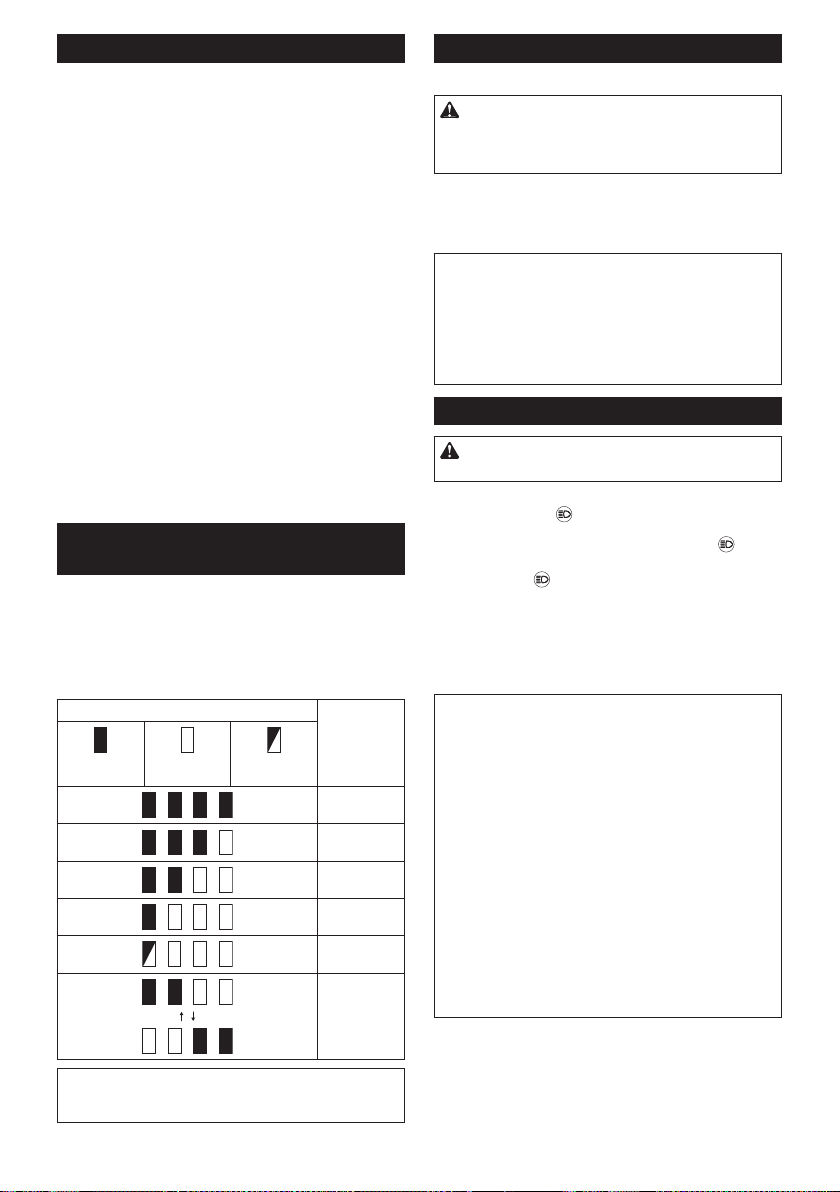

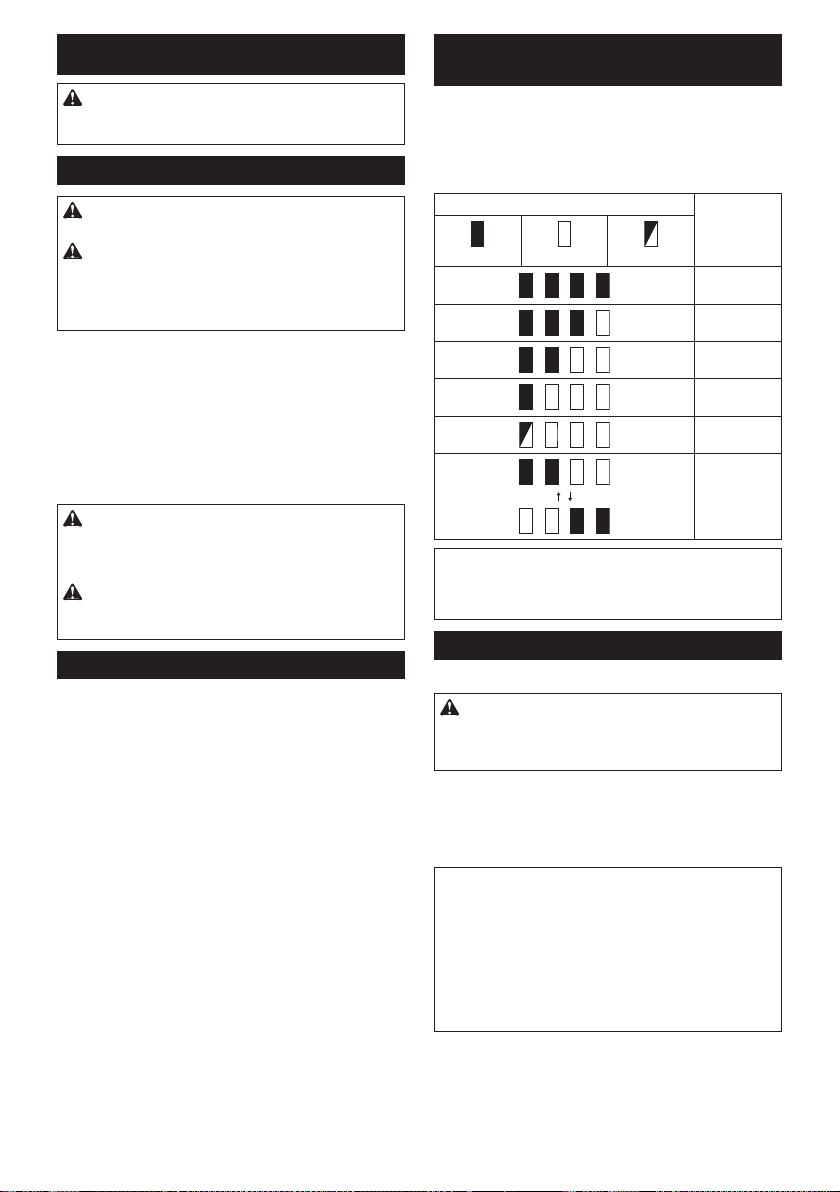

Indicating the remaining battery capacity

Only for battery cartridges with the indicator

► Fig.2: 1. Indicator lamps 2. Check button Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

Indicator lamps Remaining

Lighted O󰀨 Blinking

NOTE: Depending on the conditions of use and the

ambient temperature, the indication may di󰀨er slightly from the actual capacity.

capacity

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

Switch action

► Fig.3: 1. Switch trigger

CAUTION: Before installing the battery car-

tridge into the tool, always check to see that the switch trigger actuates properly and returns to the "OFF" position when released.

To start the tool, simply pull the switch trigger. Tool speed is increased by increasing pressure on the switch

trigger. Release the switch trigger to stop.

NOTE: The tool automatically stops when you keep

pulling the switch trigger for 6 minutes. NOTE: When full speed mode is turned on, the rota-

tion speed becomes fastest even if you do not pull the switch trigger fully.

For detail information, refer to the section of full speed mode.

Lighting up the front lamp

CAUTION: Do not look in the light or see the

source of light directly.

► Fig.4: 1. Lamp ► Fig.5: 1. Button

To turn on the lamp status, press the button for one second. To turn o󰀨 the lamp status, press the but-

ton for one second again. With the lamp status ON, pull the switch trigger to turn

on the lamp. To turn o󰀨, release it. The lamp goes out approximately 10 seconds after releasing the switch

trigger. With the lamp status OFF, the lamp does not turn on even if pulling the trigger.

NOTE: To conrm the lamp status, pull the trigger. When the lamp lights up by pulling the switch trigger,

the lamp status is ON. When the lamp does not come on, the lamp status is OFF.

NOTE: When the tool is overheated, the light ashes for one minute, and then the LED display goes o󰀨. In

this case, cool down the tool before operating again.

NOTE: Use a dry cloth to wipe the dirt o󰀨 the lens of

the lamp. Be careful not to scratch the lens of lamp, or

it may lower the illumination.

NOTE: While pulling the switch trigger, the lamp status cannot be changed.

NOTE: For approximately 10 seconds after releasing

the switch trigger, the lamp status can be changed.

Reversing switch action

► Fig.6: 1. Reversing switch lever

CAUTION: Always check the direction of

rotation before operation.

CAUTION: Use the reversing switch only after

the tool comes to a complete stop. Changing the

direction of rotation before the tool stops may damage the tool.

CAUTION: When not operating the tool,

always set the reversing switch lever to the neutral position.

This tool has a reversing switch to change the direction of rotation. Depress the reversing switch lever from the A side for clockwise rotation or from the B side for counterclockwise rotation. When the reversing switch lever is in the neutral position, the switch trigger cannot be pulled.

7 ENGLISH

Page 8

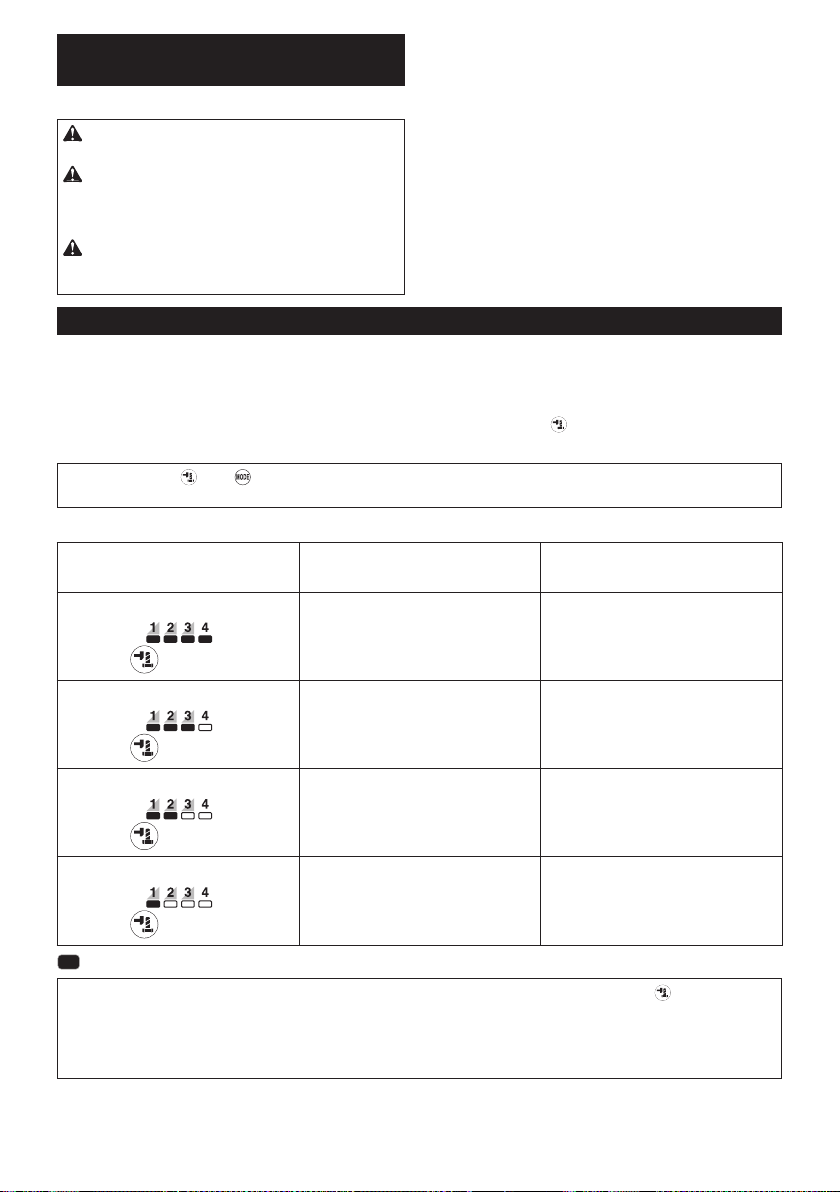

Changing the application mode

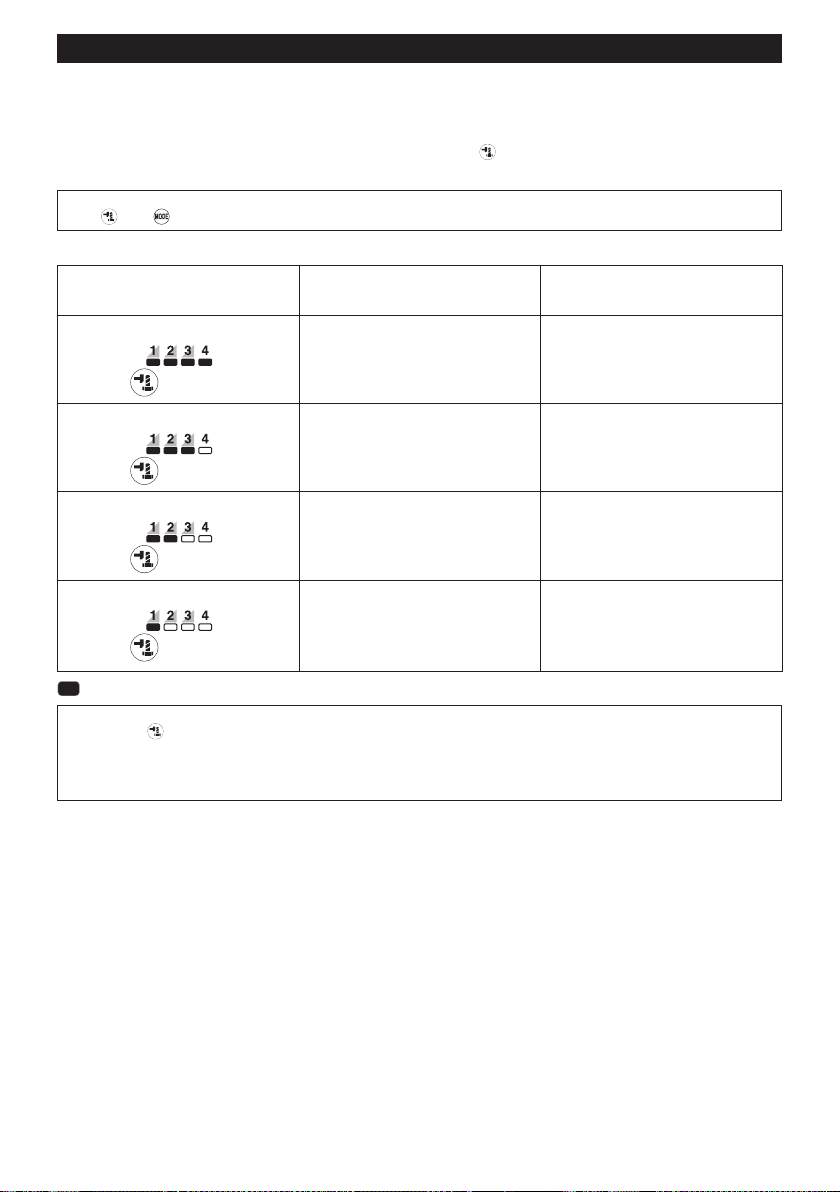

Changing the impact force

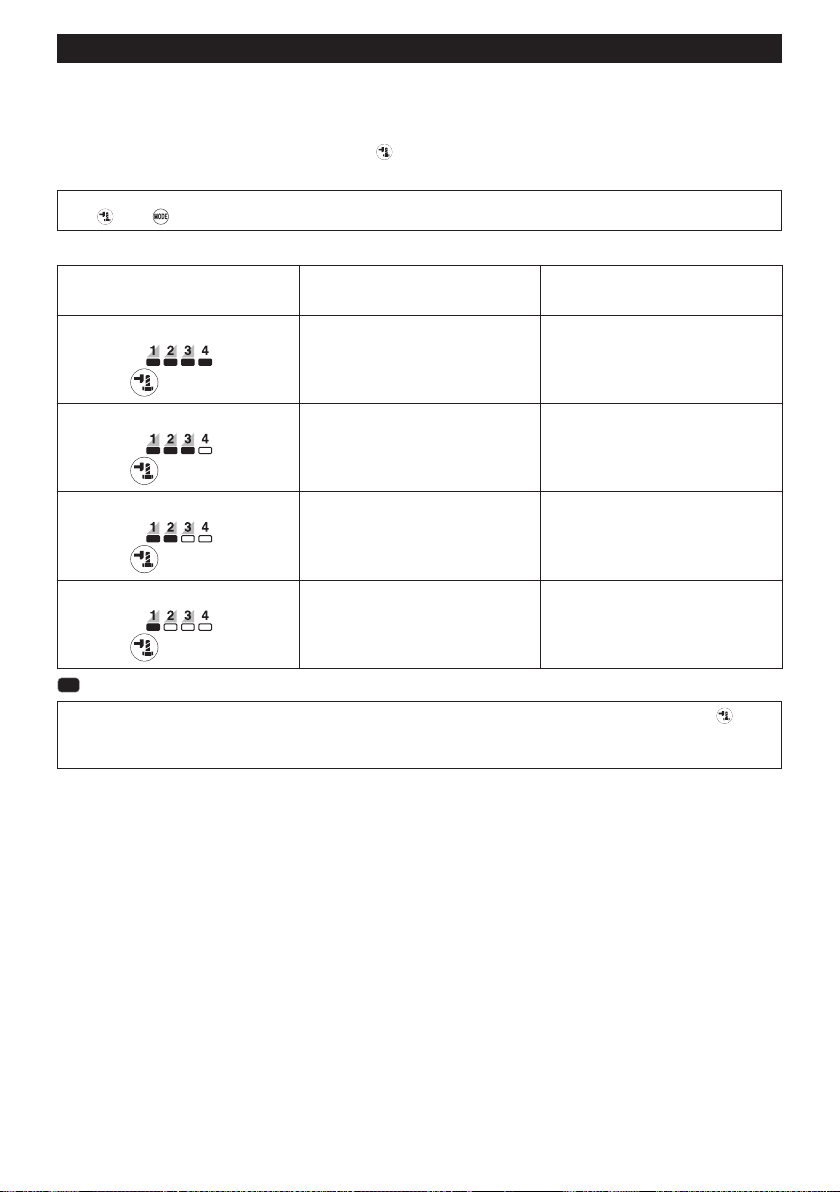

You can change the impact force in four steps: 4 (max), 3 (hard), 2 (medium), and 1 (soft). This allows a tightening suitable to the work.

The level of the impact force changes every time you press the button . You can change the impact force within approximately one minute after releasing the switch trigger.

NOTE: You can extend the time to change the impact force approximately one minute if you press the but-

or .

ton

► Fig.7

(Impact force grade displayed on panel)

4 (Max)

Application mode

Maximum blows Purpose

2,700 min-1 (/min) Tightening with the maximum force and

speed. Tightening when the force and the speed are desired.

3 (Hard)

2 (Medium)

1 (Soft)

2,400 min-1 (/min) Tightening with less force and speed than

1,700 min-1 (/min) Tightening when a good nishing is

1,000 min-1 (/min) Tightening with less force to avoid screw

Max mode (easier to control than Max mode). Tightening when the force and the speed are desired.

needed.

Tightening when you need good control

power.

thread breakage.

Tightening when you need ne adjustment

with small diameter bolts.

: The lamp is on.

NOTE: When none of the lamp on the panel is lit, pull the switch trigger once before pressing the button

NOTE: All lamps on the switch panel go out when the tool is turned o󰀨 to save the battery power. The impact force grade can be checked by pulling the switch trigger to the extent that the tool does not operate.

8 ENGLISH

Page 9

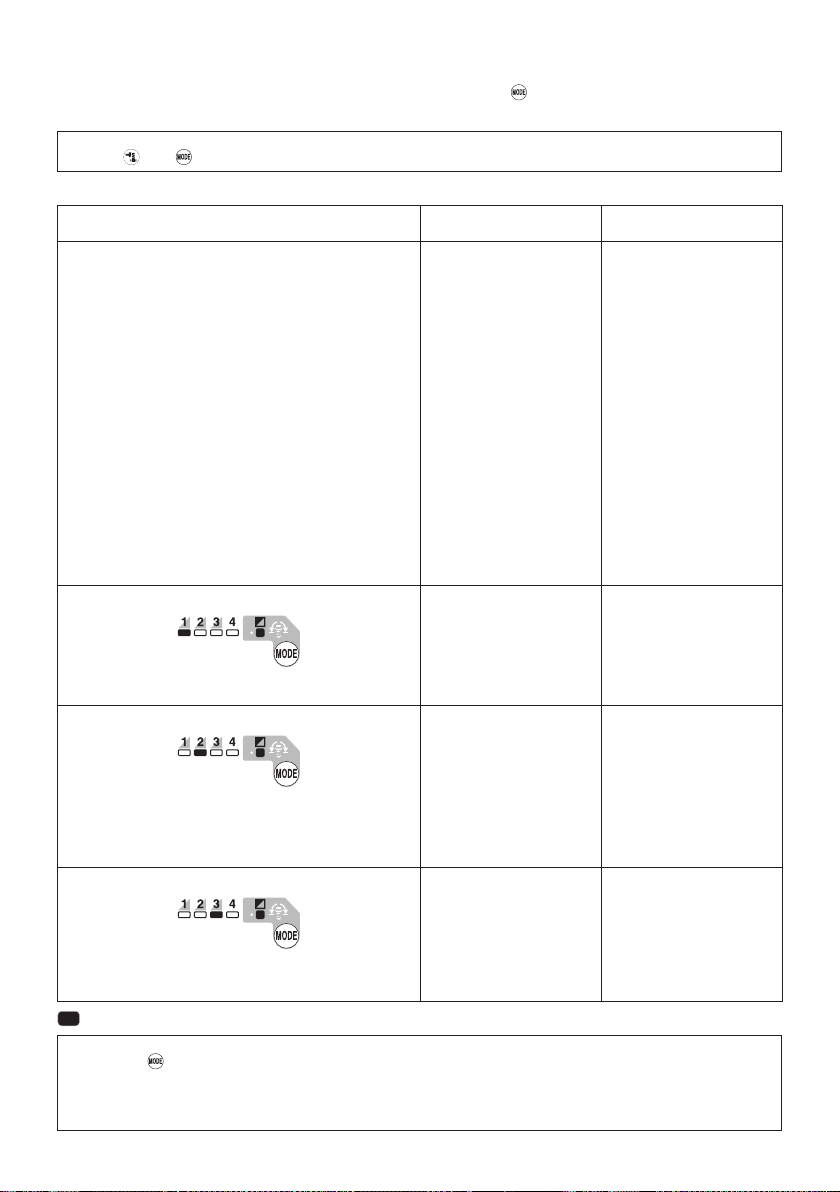

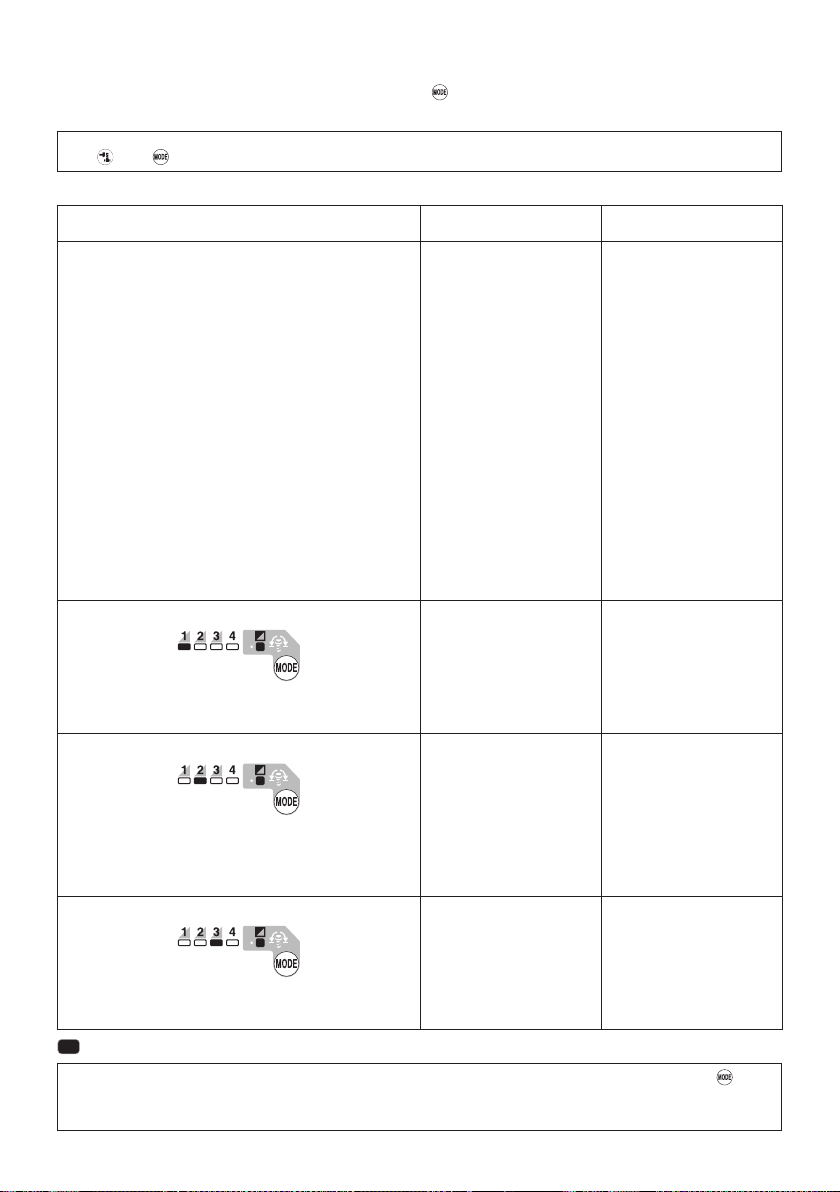

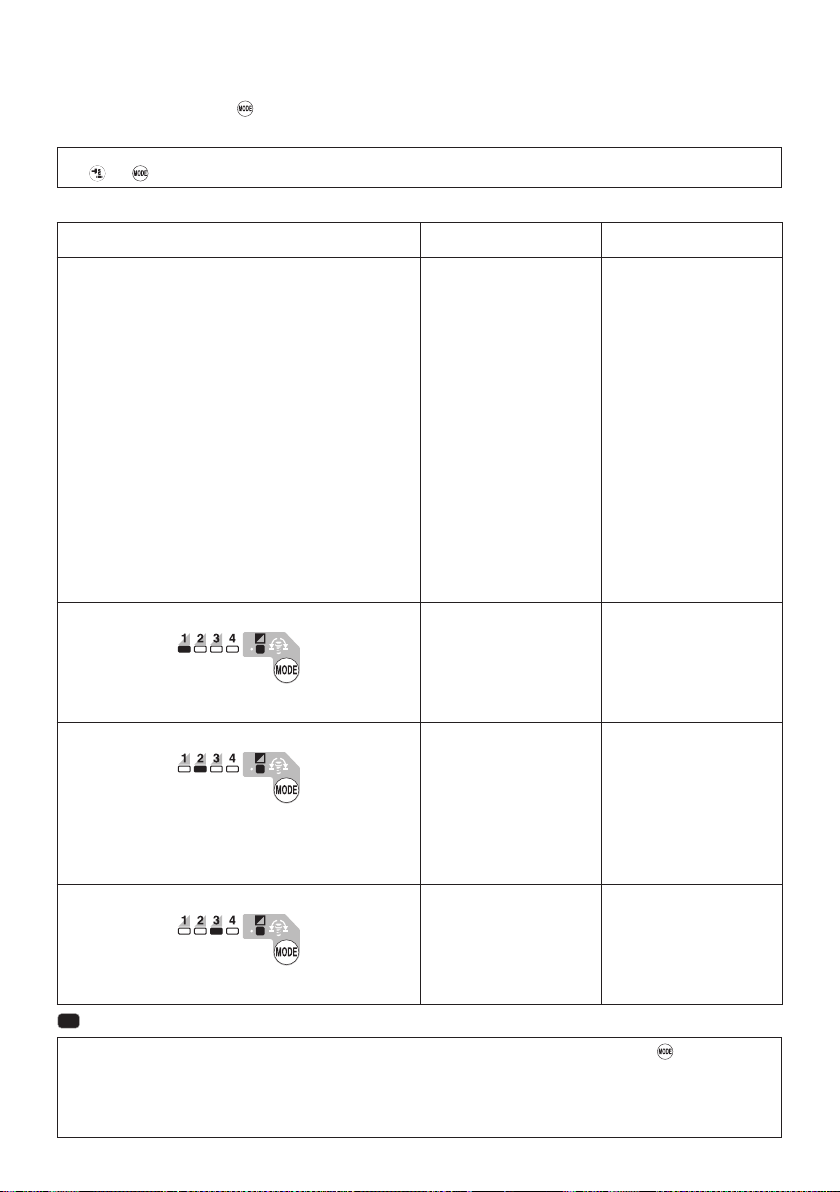

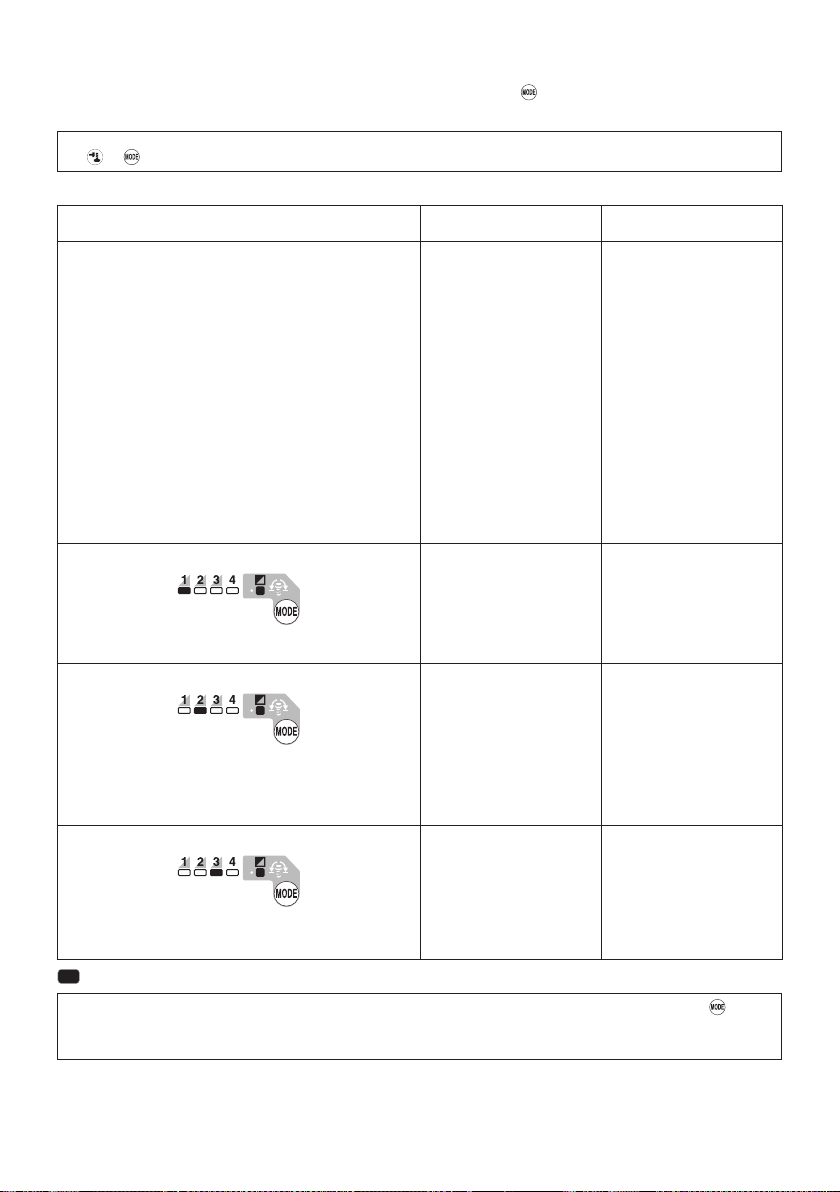

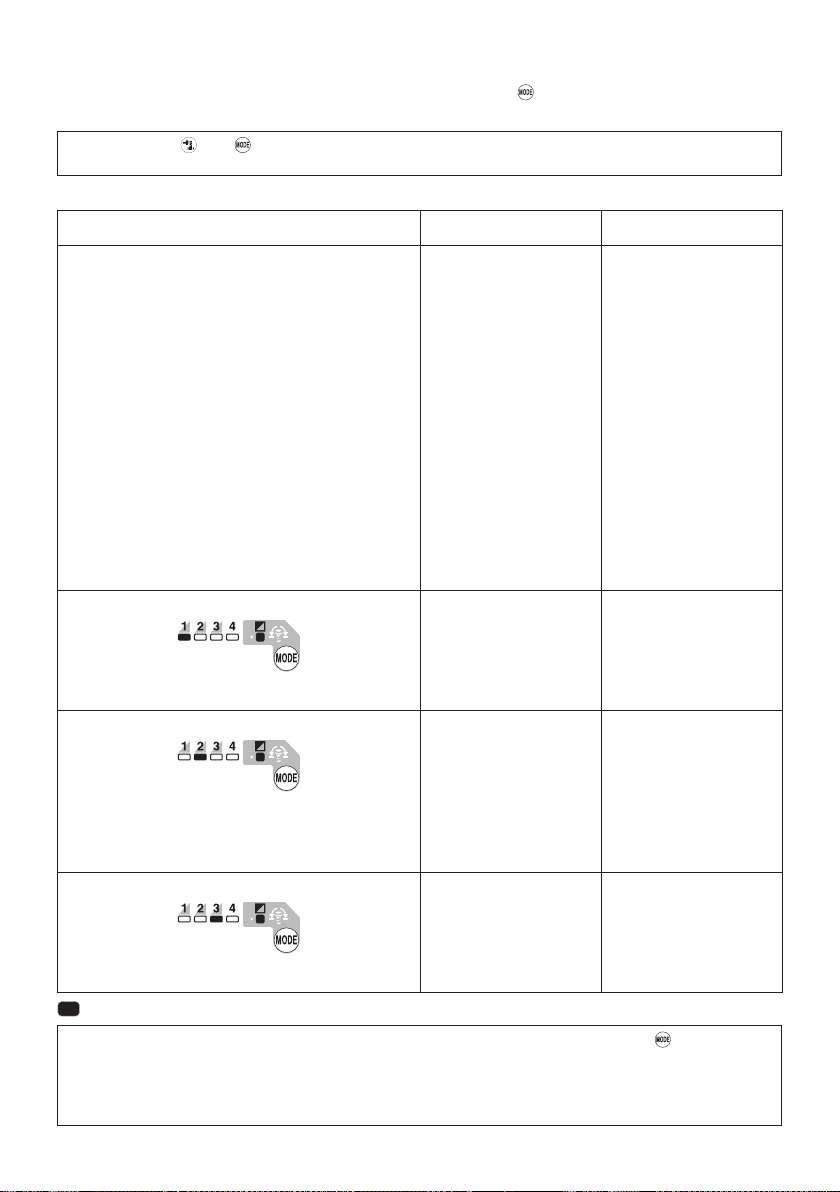

Changing the application mode

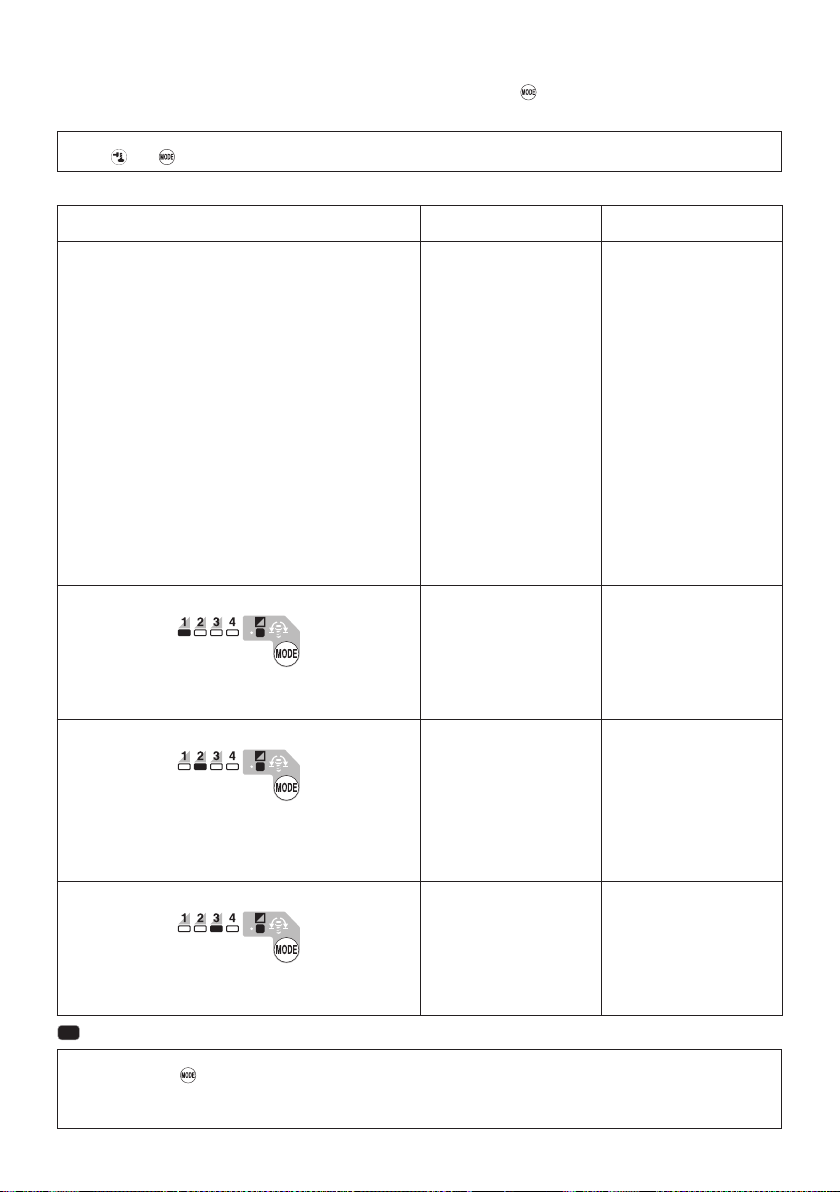

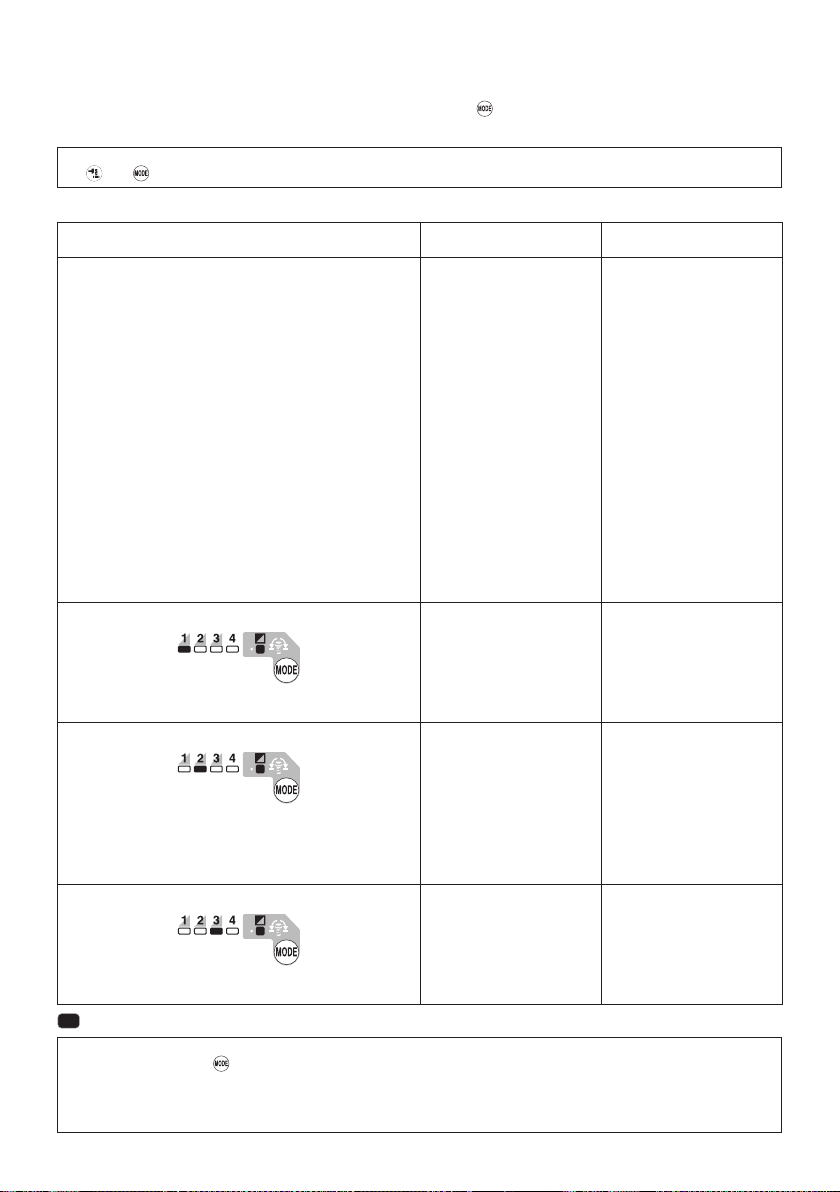

This tool employs several easy-to-use application modes for driving bolts with good control. The type of the application mode changes every time you press the button

You can change the application mode within approximately one minute after releasing the switch trigger.

NOTE: You can extend the time to change the application mode approximately one minute if you press the but-

or .

ton

► Fig.8

Application mode

(Assist type displayed on panel)

Bolt mode Clockwise

Bolt mode (1)

Bolt mode (2)

Bolt mode (3)

This mode helps to repeat

screwdriving continuously

with equal torque. This mode also helps to reduce the risk of breakage of bolts/nuts due to overtightening.

Counterclockwise

This mode helps to prevent a bolt from falling o󰀨. When loosening a bolt with the tool driving in counterclockwise rotation,

the tool automatically stops or

slows down after the bolt/nut gets enough loosened.

NOTE:

The timing to stop the driving varies depending on the type of the bolt/nut and material to be driven. Make a test driving before using this mode.

Clockwise

The tool stops automatically as

soon as it has started impact blows.

Counterclockwise

The impact force is 4. The tool

stops automatically as soon as

it has stopped impact blows.

Clockwise

The tool stops automatically approximately 0.5 second later

from the moment that the tool has started impact blows.

Counterclockwise

The impact force is 4. The tool

stops automatically approximately 0.2 second later from

the moment that the tool has stopped impact blows.

Clockwise

The tool stops automatically approximately 1 second later

from the moment that the tool has started impact blows.

Counterclockwise

The tool slows down the rotation after it has stopped impact blows.

: The lamp is on.

NOTE: When none of the lamp on the panel is lit, pull the switch trigger once before pressing the button NOTE: All lamps on the switch panel go out when the tool is turned o󰀨 to save the battery power. The type of the

application mode can be checked by pulling the switch trigger to the extent that the tool does not operate.

Feature Purpose

Clockwise

Preventing over tightening of bolts.

Counterclockwise

Loosening bolts.

–

9 ENGLISH

Page 10

Full speed mode

► Fig.9: 1. Button 2. Lamp

When full speed mode is turned on, the tool speed becomes

fastest even if you do not pull the switch trigger fully. When full speed mode is turned o󰀨, the tool speed increases as you increase the pressure on the switch trigger.

To turn on full speed mode, press and hold the button . To turn o󰀨 full speed mode, press and hold the button again.

The lamp turns on while full speed mode is on.

NOTE: Full speed mode continues even after switching the impact force mode/auto stop mode.

ASSEMBLY

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed before carrying out any work on the tool.

Selecting correct impact socket

Always use the correct size impact socket for bolts and nuts.

An incorrect size impact socket will result in inaccurate and inconsistent fastening torque and/or damage to the bolt or nut.

Installing or removing impact socket

Optional accessory

CAUTION: Make sure that the impact socket

and the mounting portion are not damaged before installing the impact socket.

CAUTION: After inserting the impact socket,

make sure that it is rmly secured. If it comes out, do not use it.

NOTE: The way of impact socket installation varies depending on the type of the square drive on the tool.

Tool with the ring spring

Model DTW700

For impact socket without O-ring and pin

► Fig.10:

Push the impact socket onto the square drive until it locks into place.

To remove the impact socket, simply pull it o󰀨.

For impact socket with O-ring and pin

► Fig.11: 1. Impact socket 2. O-ring 3. Pin

Move the O-ring out of the groove in the impact socket and remove the pin from the impact socket. Fit the impact socket onto the square drive so that the hole in the impact socket is aligned with the hole in the square drive. Insert the pin through the hole in the impact socket and square drive. Then return the O-ring to the original position in the impact socket groove to retain the pin.

To remove the impact socket, follow the installation procedures in reverse.

1. Impact socket 2. Square drive 3. Ring spring

Tool with the detent pin

Model DTW701

For tool with light t detent pin

► Fig.12: 1. Impact socket 2. Hole 3. Square drive

4. Detent pin

To install the socket, align the hole in the side of the socket with the detent pin on the square drive, and then, push it onto the square drive until it locks into place. Tap

it lightly if required. To remove the socket, simply pull it o󰀨.

For tool with rm t detent pin

Optional accessory

► Fig.13: 1. Impact socket 2. Hole 3. Square drive

4. Detent pin

To install the socket, align the hole in the side of the socket with the detent pin on the square drive, and then, push it onto the square drive until it locks into place. Tap it lightly if required. To remove the socket, depress the detent pin through

the hole in the socket and pull the socket o󰀨 the square

drive.

NOTE: The rm t detent pin may t too securely to

remove the socket.

In that case, depress the rm t detent pin fully and pull the socket o󰀨 the square drive.

Installing hook

CAUTION: When installing the hook, always

secure it with the screw rmly. If not, the hook

may come o󰀨 from the tool and result in the personal injury.

► Fig.14: 1. Groove 2. Hook 3. Screw

The hook is convenient for temporarily hanging the tool.

This can be installed on either side of the tool. To install the hook, insert it into a groove in the tool housing on either side and then secure it with a screw. To remove, loosen the screw and then take it out.

OPERATION

CAUTION: Always insert the battery cartridge

all the way until it locks in place. If you can see the

red indicator on the upper side of the button, it is not

locked completely. Insert it fully until the red indicator cannot be seen. If not, it may accidentally fall out of the tool, causing injury to you or someone around you.

► Fig.15

Hold the tool rmly and place the impact socket over

the bolt or nut. Turn the tool on and fasten for the proper fastening time.

The proper fastening torque may di󰀨er depending upon

the kind or size of the bolt, the material of the workpiece to be fastened, etc. The relation between fastening

torque and fastening time is shown in the gures.

10 ENGLISH

Page 11

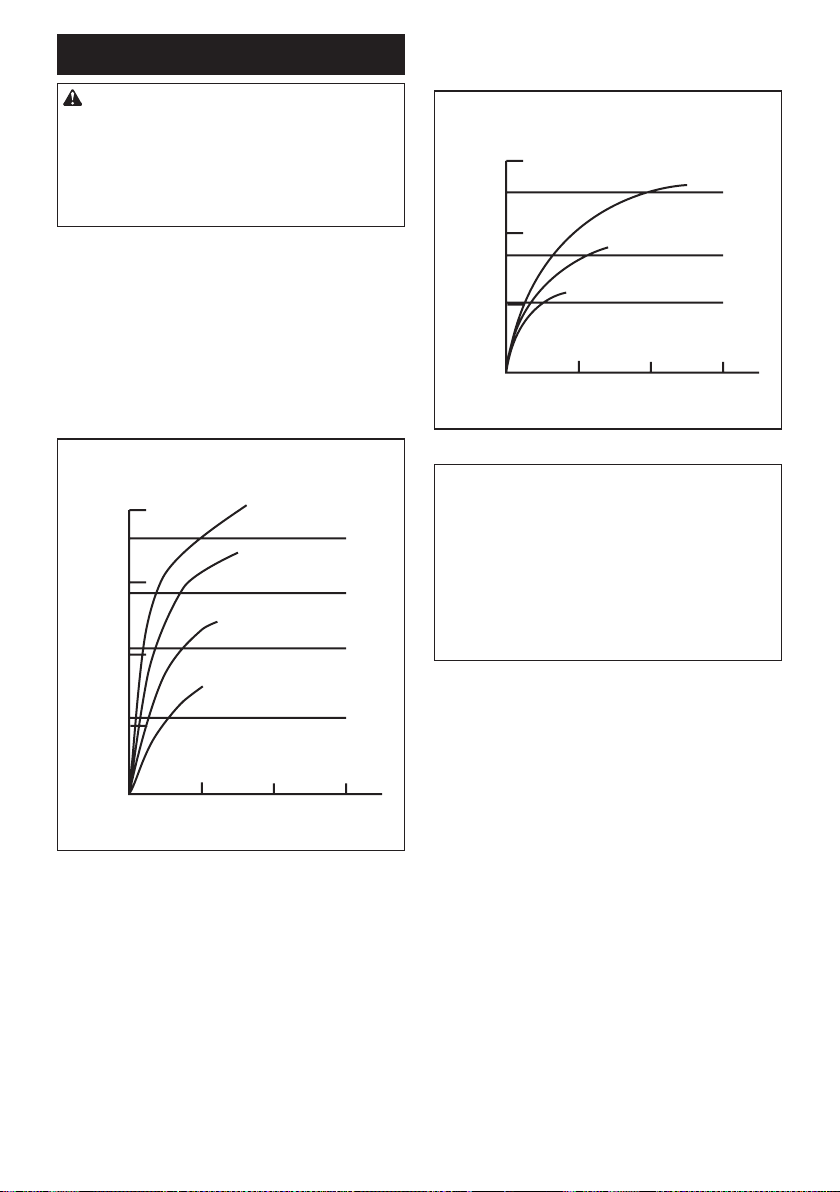

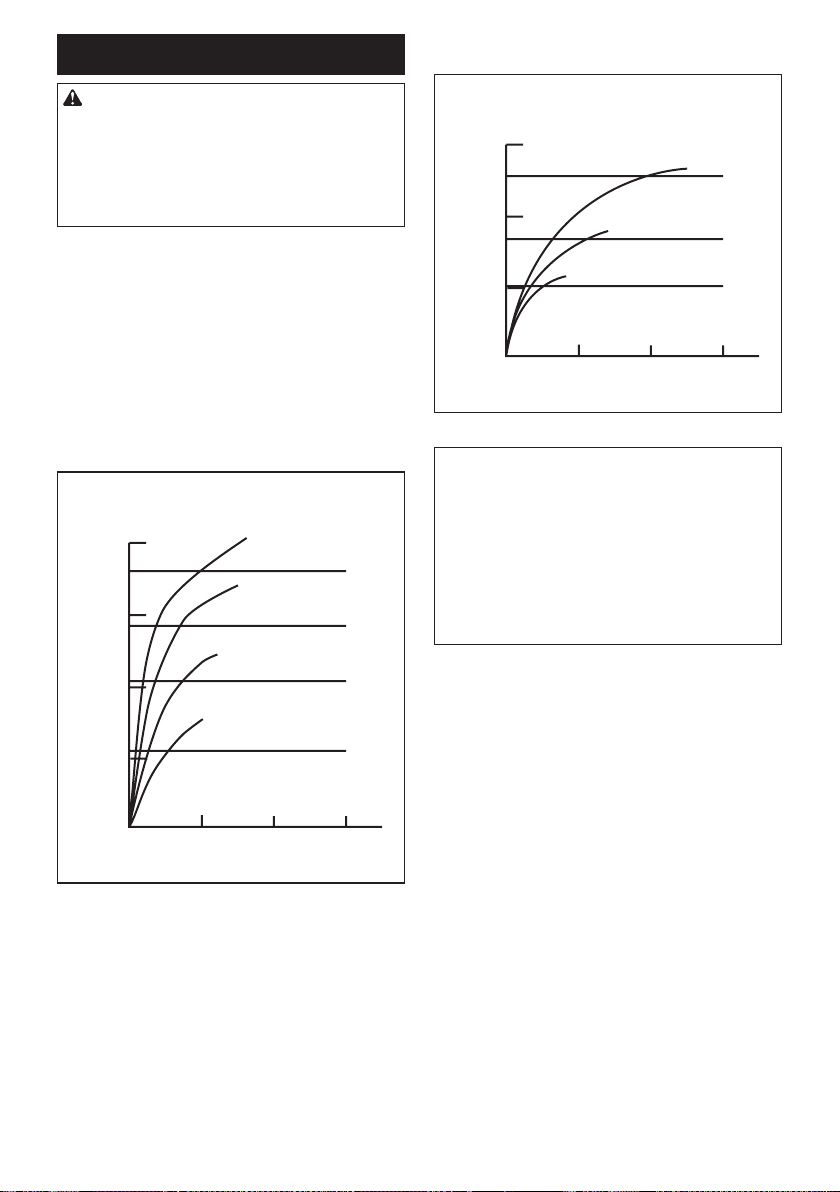

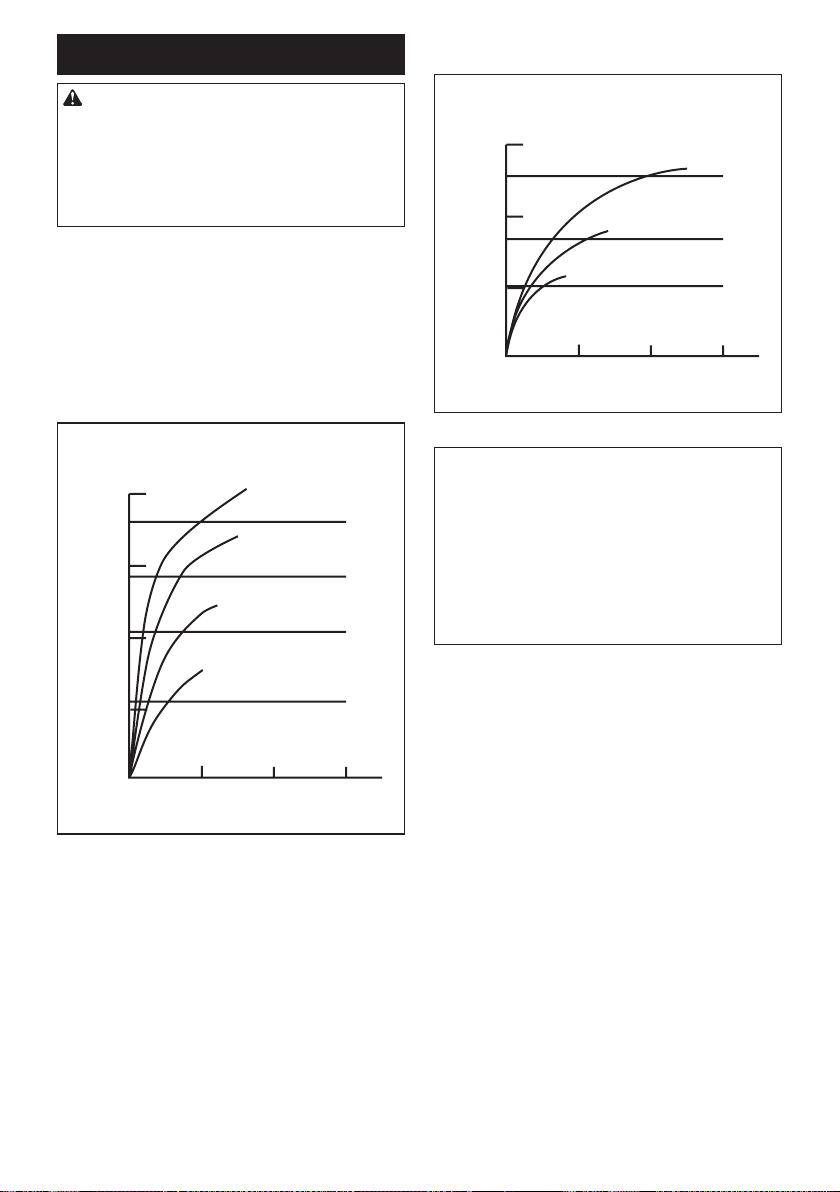

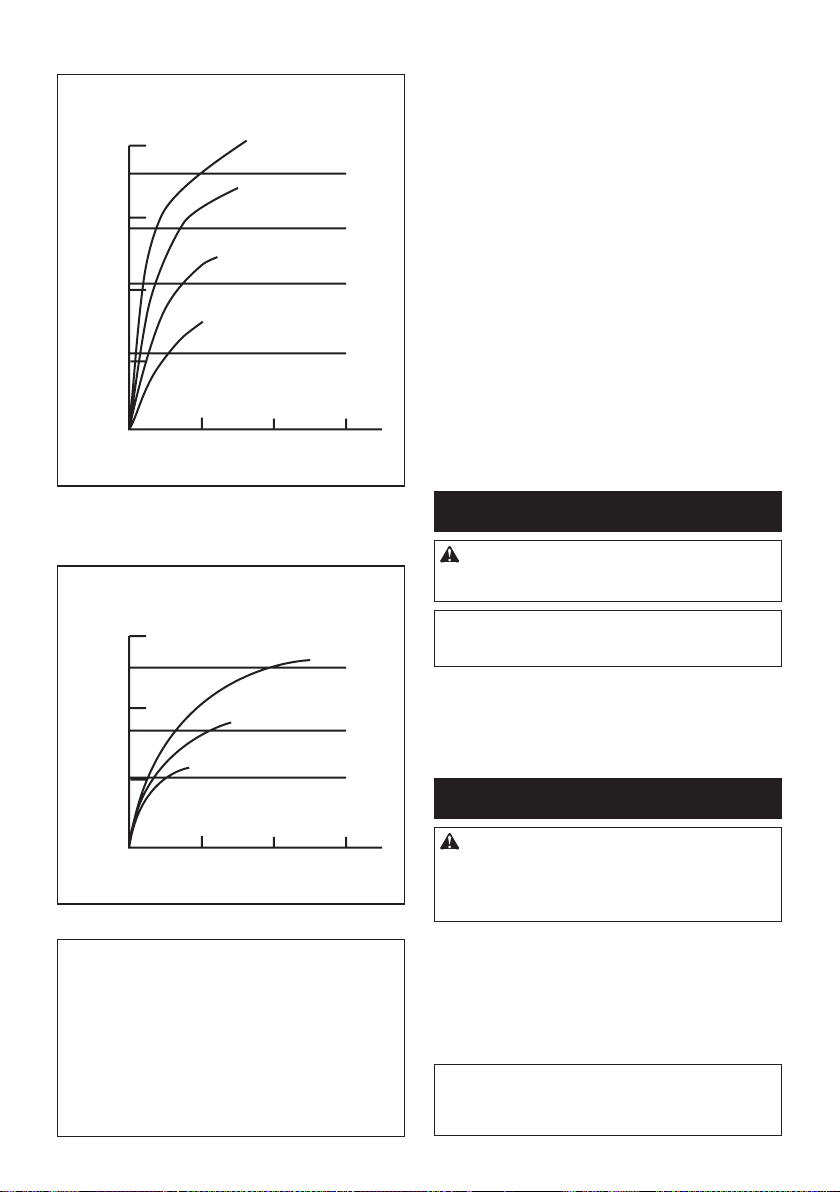

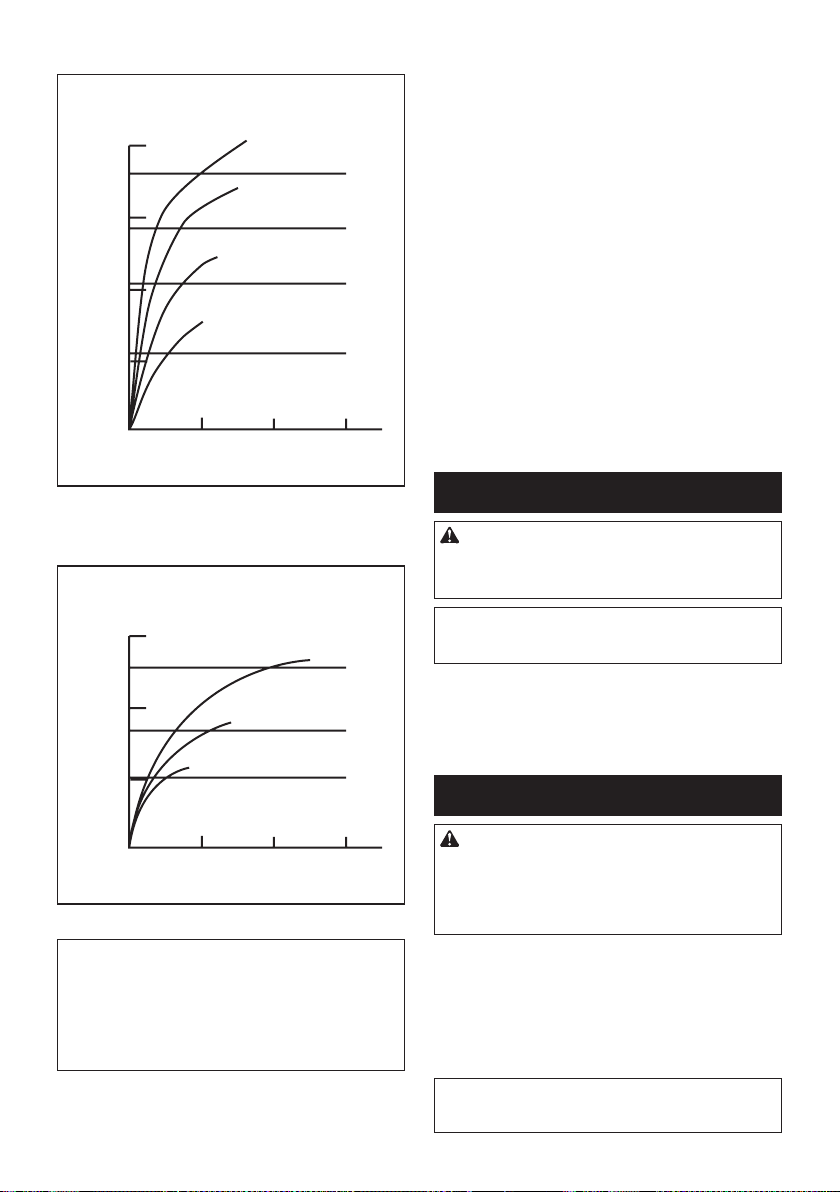

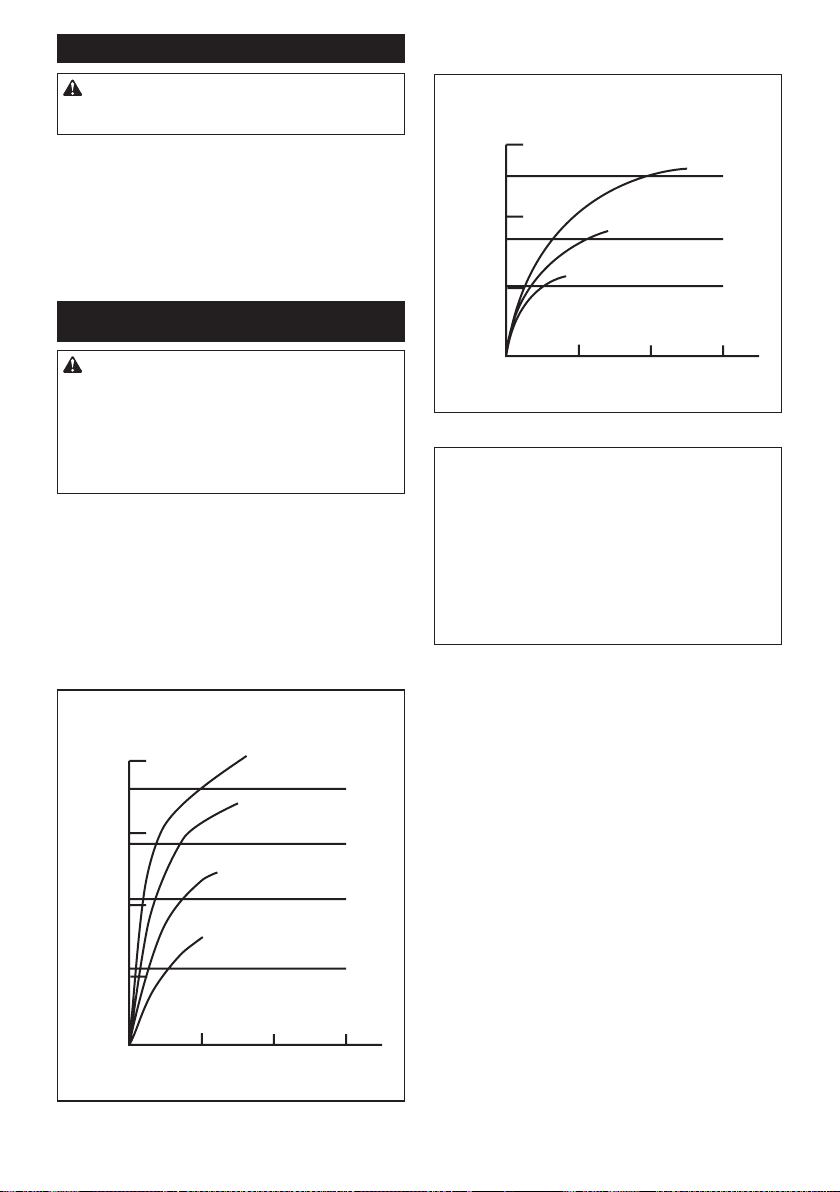

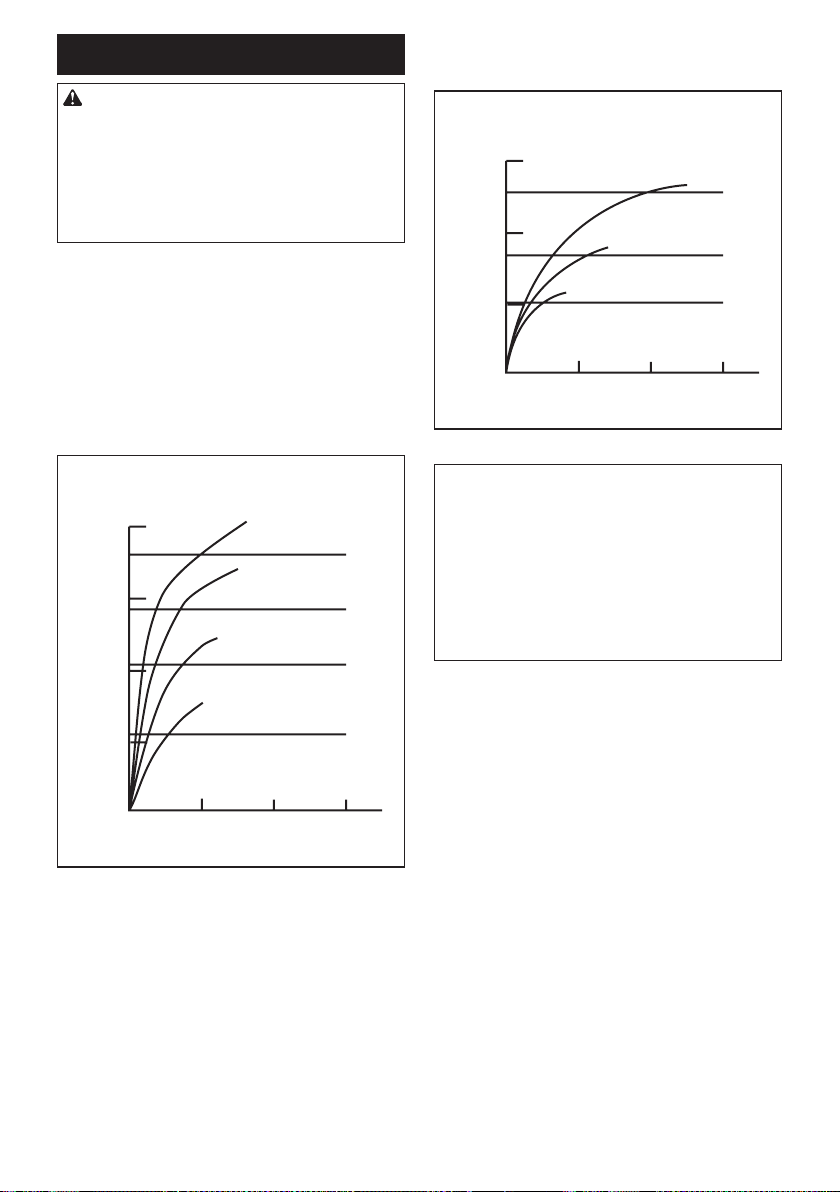

Proper fastening torque for standard bolt with max

impact mode (4)

•

(kgf•cm)

400

(4080)

300

(3060)

200

(2040)

100

(1020)

M24

(M24)

M22

(M22)

M20

(M20)

M16

(M16)

1. Fastening time (second) 2. Fastening torque

1. When the battery cartridge is discharged almost completely, voltage will drop and the fastening

torque will be reduced.

2. Impact socket

• Failure to use the correct size impact socket

will cause a reduction in the fastening torque.

•

A worn impact socket (wear on the hex end or square

3. Bolt

6. Operating the tool at low speed will cause a reduc-

end) will cause a reduction in the fastening torque.

•

Even though the torque coe󰀩cient and the class

of bolt are the same, the proper fastening torque

will di󰀨er according to the diameter of bolt.

• Even though the diameters of bolts are the

same, the proper fastening torque will di󰀨er according to the torque coe󰀩cient, the class

of bolt and the bolt length.

The use of the universal joint or the extension bar somewhat reduces the fastening force of the impact wrench.

Compensate by fastening for a longer period of time.

The manner of holding the tool or the material of

driving position to be fastened will a󰀨ect the torque.

tion in the fastening torque.

MAINTENANCE

Proper fastening torque for high tensile bolt with max impact mode (4)

•m

(kgf•cm)

300

(3060)

200

(2040)

100

(1020)

M12

M14

M16

M14

M12

1. Fastening time (second) 2. Fastening torque

NOTE: Hold the tool pointed straight at the bolt or nut. NOTE:

Excessive fastening torque may damage the bolt/nut or impact socket. Before starting your job, always perform a test operation to determine the proper fastening time for your bolt or nut.

NOTE:

If the tool is operated continuously until the battery cartridge has discharged, allow the tool to rest for 15 minutes before proceeding with a fresh battery cartridge.

The fastening torque is a󰀨ected by a wide variety of factors including the following. After fastening, always

check the torque with a torque wrench.

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed before attempting to perform inspection or maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts.

OPTIONAL ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool specied in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or attachment

for its stated purpose.

If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.

• Impact socket

• Extension bar

• Universal joint

• Makita genuine battery and charger

• Pin 4 Set (For DTW701 only)

NOTE: Some items in the list may be included in the tool package as standard accessories. They may di󰀨er from country to country.

11 ENGLISH

Page 12

POLSKI (Instrukcja oryginalna)

DANE TECHNICZNE

Model: DTW700 DTW701

Zakresy dokręcania Śruba zwykła M10–M24

Śruba o dużej wytrzymałości M10–M16

Zabierak kwadratowy 12,7 mm

Prędkość bez obciążenia Tryb maksymalnej siły udaru (4) 0–2 200 min

Tryb dużej siły udaru (3) 0–1 900 min

Tryb średniej siły udaru (2) 0–1 200 min

Tryb małej siły udaru (1) 0–500 min

Liczba udarów na minutę Tryb maksymalnej siły udaru (4) 0–2 700 min

Tryb dużej siły udaru (3) 0–2 400 min

Tryb średniej siły udaru (2) 0–1 700 min

Tryb małej siły udaru (1) 0–1 000 min

Długość całkowita 170 mm

Napięcie znamionowe Prąd stały 18 V

Masa netto 2,3–2,7 kg

• W związku ze stale prowadzonym przez naszą rmę programem badawczo-rozwojowym niniejsze dane mogą ulec zmianom bez wcześniejszego powiadomienia.

• Dane techniczne mogą różnić się w zależności od kraju.

• Masa może być różna w zależności od osprzętu, w tym akumulatora. W tabeli przedstawiona jest najlżejsza i najcięższa konguracja, zgodnie z procedurą EPTA 01/2014.

Kompatybilne akumulatory i ładowarki

Akumulator BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /

Ładowarka DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

•

Pewne z wymienionych powyżej akumulatorów i ładowarek mogą być niedostępne w regionie zamieszkania użytkownika.

OSTRZEŻENIE: Należy używać wyłącznie akumulatorów i ładowarek wymienionych powyżej.

Używanie innych akumulatorów i ładowarek może stwarzać ryzyko wystąpienia obrażeń ciała lub pożaru.

Przeznaczenie

Narzędzie jest przeznaczone do dokręcania śrub i nakrętek.

BL1840B / BL1850 / BL1850B / BL1860B

WSKAZÓWKA:

Deklarowana wartość emisji hałasu została zmierzona zgodnie ze standardową metodą testową i można ją wykorzystać do porównywania narzędzi.

WSKAZÓWKA:

Deklarowaną wartość emisji hałasu można także wykorzystać we wstępnej ocenie narażenia.

Hałas

Typowy równoważny poziom dźwięku A określony w oparciu o normę EN62841-2-1:

Model DTW700

Poziom ciśnienia akustycznego (L Poziom mocy akustycznej (LWA): 105 dB (A)

): 94 dB(A)

Niepewność (K): 3 dB(A)

Model DTW701

Poziom ciśnienia akustycznego (L Poziom mocy akustycznej (LWA): 105 dB (A)

): 94 dB(A)

Niepewność (K): 3dB(A)

OSTRZEŻENIE: Nosić ochronniki słuchu. OSTRZEŻENIE: Poziom hałasu wytwa-

rzanego podczas rzeczywistego użytkowania elektronarzędzia może się różnić od wartości deklarowanej w zależności od sposobu użytkowania narzędzia, a w szczególności od rodzaju obrabianego elementu.

OSTRZEŻENIE: W oparciu o szacowane

narażenie w rzeczywistych warunkach użytkowania należy określić środki bezpieczeństwa w celu zapewnienia ochrony operatora (uwzględniając wszystkie elementy cyklu działania, tj. czas, kiedy narzędzie jest wyłączone i kiedy pracuje na biegu jałowym, a także czas, kiedy jest włączone).

-1

DC18SH

12 POLSKI

Page 13

Drgania

Całkowita wartość poziomu drgań (suma wektorów w 3 osiach) określona zgodnie z normą EN62841-2-1:

Model DTW700

Tryb pracy: dokręcanie udarowe śrub i wkrętów w maksymalnym zakresie możliwości narzędzia Emisja drgań (a Niepewność (K): 2,0 m/s

Model DTW701

Tryb pracy: dokręcanie udarowe śrub i wkrętów w maksymalnym zakresie możliwości narzędzia Emisja drgań (ah): 19,0m/s Niepewność (K): 2,0m/s

WSKAZÓWKA: Deklarowana wartość poziomu drgań została zmierzona zgodnie ze standardową metodą testową i można ją wykorzystać do porównywania narzędzi.

WSKAZÓWKA: Deklarowaną wartość poziomu drgań można także wykorzystać we wstępnej ocenie narażenia.

): 19,0 m/s

OSTRZEŻENIE: Drgania wytwarzane pod-

czas rzeczywistego użytkowania elektronarzędzia mogą się różnić od wartości deklarowanej w zależności od sposobu użytkowania narzędzia, a w szczególności od rodzaju obrabianego elementu.

OSTRZEŻENIE: W oparciu o szacowane

Deklaracja zgodności WE

Dotyczy tylko krajów europejskich

Deklaracja zgodności WE jest dołączona jako załącznik A do niniejszej instrukcji obsługi.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

Ogólne zasady bezpiecznej eksploatacji elektronarzędzi

Wszystkie ostrzeżenia i instrukcje należy zachować do wykorzystania w przyszłości.

Pojęcie „elektronarzędzie", występujące w wymienionych tu ostrzeżeniach, odnosi się do elektronarzędzia zasilanego z sieci elektrycznej (z przewodem zasilającym) lub do elektronarzędzia akumulatorowego (bez przewodu zasilającego).

Ostrzeżenia dotyczące bezpieczeństwa dla

akumulatorowego klucza udarowego

1. Trzymać elektronarzędzie za izolowane powierzchnie rękojeści podczas wykonywania prac, przy których wkręcany wkręt lub śruba mogą dotknąć niewidocznej instalacji elektrycznej. Zetknięcie wkrętu lub śruby z przewo-

dem elektrycznym znajdującym się pod napięciem spowoduje, że odsłonięte elementy metalowe narzędzia również znajdą się pod napięciem, grożąc porażeniem operatora prądem elektrycznym.

2. Nosić ochronniki słuchu.

3. Przed przystąpieniem do pracy sprawdzić

dokładnie gniazdo udarowe pod kątem zużycia, pęknięć lub uszkodzeń.

4. Narzędzie należy trzymać mocno i pewnie.

5. Trzymać ręce z dala od części obrotowych.

6. Nie dotykać nasadki udarowej, śruby, nakrętki

ani elementu obrabianego od razu po zakończeniu danej operacji. Elementy te mogą być

bardzo gorące i spowodować oparzenie skóry.

7. Podczas pracy należy zadbać o dobre oparcie dla nóg. W przypadku pracy na pewnej wysokości upewnić się, że na dole nie przebywają żadne osoby.

8. Odpowiedni moment dokręcania zależy od rodzaju i wielkości śruby. Moment dokręcenia należy sprawdzać za pomocą klucza dynamometrycznego.

ZACHOWAĆ NINIEJSZE INSTRUKCJE.

OSTRZEŻENIE: NIE WOLNO pozwolić, aby

wygoda lub rutyna (nabyta w wyniku wielokrotnego używania urządzenia) zastąpiły ścisłe przestrzeganie zasad bezpieczeństwa obsługi.

NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub niestosowanie się do zasad bezpieczeństwa podanych w niniejszej instrukcji obsługi może prowadzić do poważnych obrażeń ciała.

OSTRZEŻENIE: Należy zapoznać się z

ostrzeżeniami dotyczącymi bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi dołączonymi do tego elektronarzędzia.

Niezastosowanie się do podanych poniżej instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała.

Ważne zasady bezpieczeństwa dotyczące akumulatora

1. Przed użyciem akumulatora zapoznać się ze wszystkimi instrukcjami i znakami ostrzegawczymi na (1) ładowarce, (2) akumulatorze i (3) produkcie, w którym będzie używany akumulator.

13 POLSKI

Page 14

2. Nie rozmontowywać ani modykować akumulatora. Może to spowodować pożar, przegrzanie

lub wybuch.

3. Jeśli czas działania uległ znacznemu skróceniu, należy natychmiast przerwać pracę. Może bowiem dojść do przegrzania, ewentualnych poparzeń, a nawet eksplozji.

4. W przypadku przedostania się elektrolitu do oczu, przemyć je czystą wodą i niezwłocznie uzyskać pomoc lekarską. Może on bowiem spowodować utratę wzroku.

5. Nie doprowadzać do zwarcia akumulatora: (1) Nie dotykać styków materiałami przewo-

dzącymi prąd.

(2) Unikać przechowywania akumulatora w

pojemniku z metalowymi przedmiotami, takimi jak gwoździe, monety itp.

(3) Chronić akumulator przed deszczem lub

wodą. Zwarcie prowadzi do przepływu prądu elektrycznego o dużym natężeniu i przegrzania akumulatora, co w konsekwencji może grozić poparzeniami a nawet awarią urządzenia.

6. Narzędzia i akumulatora nie wolno przechowywać ani używać w miejscach, w których temperatura osiąga bądź przekracza 50°C (122°F).

7. Akumulatorów nie wolno spalać, również tych poważnie uszkodzonych lub całkowicie zużytych. Akumulator może eksplodować w ogniu.

8. Nie należy przecinać ani zgniatać akumulatora, wbijać w niego gwoździ, rzucać nim, upuszczać, ani uderzać akumulatorem o twarde obiekty. Takie działanie może spowodować pożar,

przegrzanie lub wybuch.

9. Nie wolno używać uszkodzonego akumulatora.

10. Stanowiące wyposażenie akumulatory lito-

wo-jonowe podlegają przepisom dotyczącym produktów niebezpiecznych.

Na potrzeby transportu komercyjnego, np. świadczonego przez rmy trzecie czy spedycyjne, należy przestrzegać specjalnych wymagań w zakresie pakowania i oznaczania etykietami. Przygotowanie produktu do wysyłki wymaga skonsultowania się ze specjalistą ds. materiałów niebezpiecznych. Należy także przestrzegać przepisów krajowych, które mogą być bardziej szczegółowe. Zakleić taśmą lub zaślepić otwarte styki akumulatora oraz zabezpieczyć go, aby nie mógł się przesuwać w opakowaniu.

11. Jeśli zajdzie konieczność utylizacji akumulatora, należy wyjąć go z narzędzia i przekazać w bezpieczne miejsce. Postępować zgodnie z przepisami lokalnymi dotyczącymi utylizacji akumulatorów.

12. Używać akumulatorów tylko z produktami określonymi przez rmę Makita. Zastosowanie

akumulatorów w niezgodnych produktach może spowodować pożar, przegrzanie, wybuch lub wyciek elektrolitu.

13. Jeśli narzędzie nie będzie używane przez dłuższy czas, należy wyjąć z niego akumulator.

14. Przed użyciem akumulatora i po jego użyciu akumulator może pozostawać nagrzany, co może spowodować poparzenia lub poparzenia w niskiej temperaturze. Z gorącym akumulatorem należy obchodzić się ostrożnie.

15. Nie należy dotykać styku narzędzia bezpośrednio po jego użyciu, ponieważ może on być na tyle gorący, że spowoduje oparzenia.

16. Nie należy dopuszczać, aby wióry, kurz lub błoto gromadziły się na stykach, w otworach i rowkach akumulatora. Może to spowodować

obniżenie wydajności lub uszkodzenie narzędzia

lub akumulatora.

17. Jeśli narzędzie nie jest przeznaczone do

użytku w pobliżu linii wysokiego napięcia, nie należy korzystać z akumulatora w ich sąsiedztwie. Może to spowodować nieprawidło-

wości w działaniu lub uszkodzenie narzędzia lub

akumulatora.

ZACHOWAĆ NINIEJSZE INSTRUKCJE.

PRZESTROGA: Używać wyłącznie oryginal-

nych akumulatorów rmy Makita. Używanie nie-

oryginalnych akumulatorów rm innych niż Makita lub akumulatorów, które zostały zmodykowane, może spowodować wybuch akumulatora i pożar, obrażenia ciała oraz zniszczenie mienia. Stanowi to również naruszenie warunków gwarancji rmy Makita dotyczących narzędzia i ładowarki.

Wskazówki dotyczące zachowania maksymalnej trwałości

akumulatora

1. Akumulator należy naładować zanim zostanie do końca rozładowany. Po zauważeniu spadek mocy narzędzia należy przerwać pracę i naładować akumulator.

2. Nie wolno ładować powtórnie w pełni naładowanego akumulatora. Przeładowanie akumulatora skraca jego trwałość.

3. Akumulator należy ładować w temperaturze pokojowej w przedziale 10–40°C (50–104°F). W przypadku gorącego akumulatora przed przystąpieniem do ładowania należy poczekać, aż ostygnie.

4. Jeśli akumulator nie jest używany, należy go wyjąć z narzędzia lub ładowarki.

5. Akumulatory niklowo-wodorkowe należy naładować po okresie długiego nieużytkowania (dłuższego niż sześć miesięcy).

14 POLSKI

Page 15

OPIS DZIAŁANIA

PRZESTROGA: Przed przystąpieniem do regulacji lub przeglądu narzędzia upewnić się, że jest ono wyłączone, a akumulator został wyjęty.

Wkładanie i wyjmowanie akumulatora

PRZESTROGA: Przed włożeniem lub wyjęciem akumulatora należy zawsze wyłączyć narzędzie.

PRZESTROGA: Podczas wkładania lub wyjmowania akumulatora należy mocno trzymać narzędzie i akumulator. W przeciwnym razie mogą się one

wyślizgnąć z rąk, powodując uszkodzenie narzędzia lub akumulatora i obrażenia ciała.

► Rys.1:

Aby wyjąć akumulator, przesuń przycisk znajdujący się w przedniej jego części i wysuń akumulator.

Aby włożyć akumulator, wyrównaj występ na akumulatorze z rowkiem w obudowie i wsuń go na swoje miejsce. Akumulator należy wsunąć do oporu, aż się zatrzaśnie na miejscu, co jest sygnalizowane delikatnym kliknięciem. Jeśli w górnej części przycisku jest widoczny czerwony wskaźnik, akumulator nie został całkowicie zatrzaśnięty.

końca, tak aby czerwony wskaźnik nie był widoczny. W

przeciwnym razie może przypadkowo wypaść z narzędzia, powodując obrażenia operatora lub osób postronnych.

siłę. Jeśli akumulator nie daje się swobodnie wsunąć, oznacza to, że został włożony nieprawidłowo.

Układ zabezpieczenia narzędzia/akumulatora

Narzędzie jest wyposażone w układ zabezpieczenia narzędzia/akumulatora. Układ ten automatycznie odcina zasilanie w celu wydłużenia trwałości narzędzia i akumulatora. Narzędzie zostanie automatycznie zatrzymane podczas pracy w następujących sytuacjach związanych z narzędziem lub akumulatorem:

Zabezpieczenie przed przeciążeniem

To zabezpieczenie jest aktywowane, gdy narzędzie obsługiwane jest w sposób powodujący nadmiernie wysoki pobór prądu. W takiej sytuacji należy wyłączyć narzędzie i zaprzestać wykonywania czynności powodującej jego przeciążenie. Następnie należy włączyć narzędzie w celu ponownego uruchomienia.

Zabezpieczenie przed przegrzaniem

To zabezpieczenie jest aktywowane w przypadku przegrzania narzędzia lub akumulatora. W takiej sytuacji należy odczekać, aż narzędzie i akumulator ostygną przed ponownym włączeniem narzędzia.

Zabezpieczenie przed nadmiernym rozładowaniem

To zabezpieczenie jest aktywowane, gdy stan naładowania akumulatora jest niski. W takiej sytuacji należy wyjąć akumulator z narzędzia i naładować go.

1. Czerwony wskaźnik 2. Przycisk 3. Akumulator

PRZESTROGA:

PRZESTROGA: Nie wkładać akumulatora na

Akumulator należy włożyć do

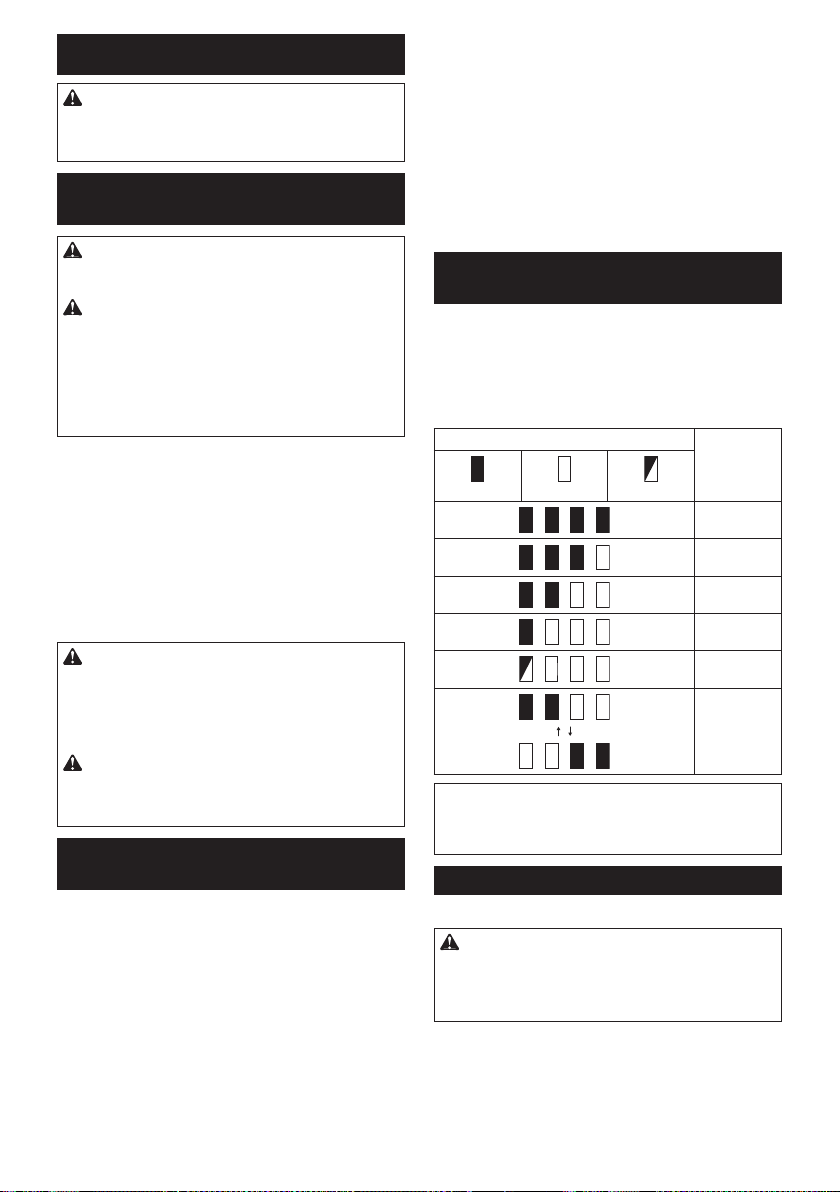

Wskazanie stanu naładowania

akumulatora

Tylko w przypadku akumulatorów ze wskaźnikiem

► Rys.2: 1. Lampki wskaźnika 2. Przycisk kontrolny Nacisnąć przycisk kontrolny na akumulatorze w celu

wyświetlenia stanu naładowania akumulatora. Lampki wskaźnika zaświecą się przez kilka sekund.

Lampki wskaźnika Pozostała

Świeci się Wyłączony Miga

WSKAZÓWKA: Zależnie od warunków użytkowania i temperatury otoczenia, wskazywany poziom może nieznacznie się różnić od rzeczywistego stanu nała-

dowania akumulatora.

Działanie przełącznika

► Rys.3: 1. Spust przełącznika

PRZESTROGA: Przed włożeniem akumulatora do narzędzia należy zawsze sprawdzić, czy spust przełącznika działa prawidłowo i czy powraca do położenia wyłączenia po jego zwolnieniu.

W celu uruchomienia narzędzia wystarczy pociągnąć spust przełącznika. Prędkość narzędzia zwiększa się wraz ze zwiększaniem nacisku na spust przełącznika. W celu zatrzymania urządzenia należy zwolnić spust przełącznika.

WSKAZÓWKA: Narzędzie zatrzyma się automatycznie, gdy spust przełącznika pozostanie wciśnięty

przez 6 min.

WSKAZÓWKA: Jeśli włączony jest tryb pełnej prędkości, prędkość obrotowa wzrasta do maksymalnej nawet wtedy, gdy spust przełącznika nie jest całkowicie wciśnięty.

Szczegółowe informacje zawiera sekcja dotycząca trybu pełnej prędkości.

15 POLSKI

energia

akumulatora

75–100%

50–75%

25–50%

0–25%

Naładować

akumulator.

Akumulator

może nie

działać

poprawnie.

Page 16

Włączanie lampki czołowej

PRZESTROGA: Nie patrzeć na światło ani

bezpośrednio na źródło światła.

► Rys.4: 1. Lampka ► Rys.5: 1. Przycisk

W celu włączenia trybu działania lampki oświetlenia nacisnąć i przytrzymać przez jedną sekundę przycisk

czenia trybu działania lampki oświetlenia ponownie nacisnąć i przytrzymać przez jedną sekundę przycisk .

Gdy tryb działania lampki oświetlenia jest włączony, lampka oświetlenia włącza się po pociągnięciu spustu przełącznika. Aby wyłączyć lampkę oświetlenia, należy zwolnić spust przełącznika. Lampka oświetlenia wyłącza się po około 10 s od zwolnienia spustu przełącznika. Gdy tryb działania lampki oświetlenia jest wyłączony, lampka oświetlenia nie włącza się po pociągnięciu spustu przełącznika.

WSKAZÓWKA: Aby sprawdzić tryb działania lampki oświetlenia, należy pociągnąć za spust przełącznika. Jeśli po pociągnięciu za spust przełącznika lampka oświetlenia włączy się, oznacza to, że tryb działania lampki oświetlenia jest włączony. Jeśli lampka oświetlenia nie włączy się, oznacza to, że tryb działania lampki oświetlenia jest wyłączony.

WSKAZÓWKA: W przypadku przegrzania narzędzia, lampka będzie migała przez jedną minutę, a następnie wyświetlacz LED zostanie wyłączony. W takiej sytuacji należy poczekać, aż narzędzie ostygnie przed dalszym jego użytkowaniem.

WSKAZÓWKA: Aby usunąć zabrudzenia z klosza lampki, należy użyć suchej szmatki. Uważać, aby nie zarysować klosza lampki, gdyż może to zmniejszyć natężenie oświetlenia.

WSKAZÓWKA: Gdy spust przełącznika jest naciśnięty, nie można zmienić trybu działania lampki oświetlenia.

WSKAZÓWKA: Tryb działania lampki oświetlenia można zmienić po ok. 10 s od zwolnienia spustu przełącznika.

. W celu wyłą-

Omawiane narzędzie jest wyposażone w przełącznik umożliwiający zmianę kierunku obrotów. W celu uzyskania obrotów w prawą stronę należy wcisnąć dźwignię przełącznika zmiany kierunku obrotów po stronie A, natomiast aby uzyskać obroty w lewą stronę, należy wcisnąć dźwignię przełącznika po stronie B. Gdy dźwignia przełącznika zmiany kierunku obrotów znajduje się w położeniu neutralnym, spust przełącznika jest zablokowany.

Działanie przełącznika zmiany kierunku obrotów

► Rys.6: 1. Dźwignia przełącznika zmiany kierunku

obrotów

PRZESTROGA: Przed przystąpieniem do pracy należy zawsze sprawdzić ustawiony kierunek obrotów.

PRZESTROGA: Przełącznika zmiany kierunku obrotów można użyć tylko po całkowitym zatrzymaniu narzędzia. Zmiana kierunku obro-

tów przed zatrzymaniem się narzędzia grozi jego

uszkodzeniem.

PRZESTROGA: Gdy narzędzie nie jest używane, należy zawsze ustawić dźwignię przełącznika zmiany kierunku obrotów w położeniu neutralnym.

16 POLSKI

Page 17

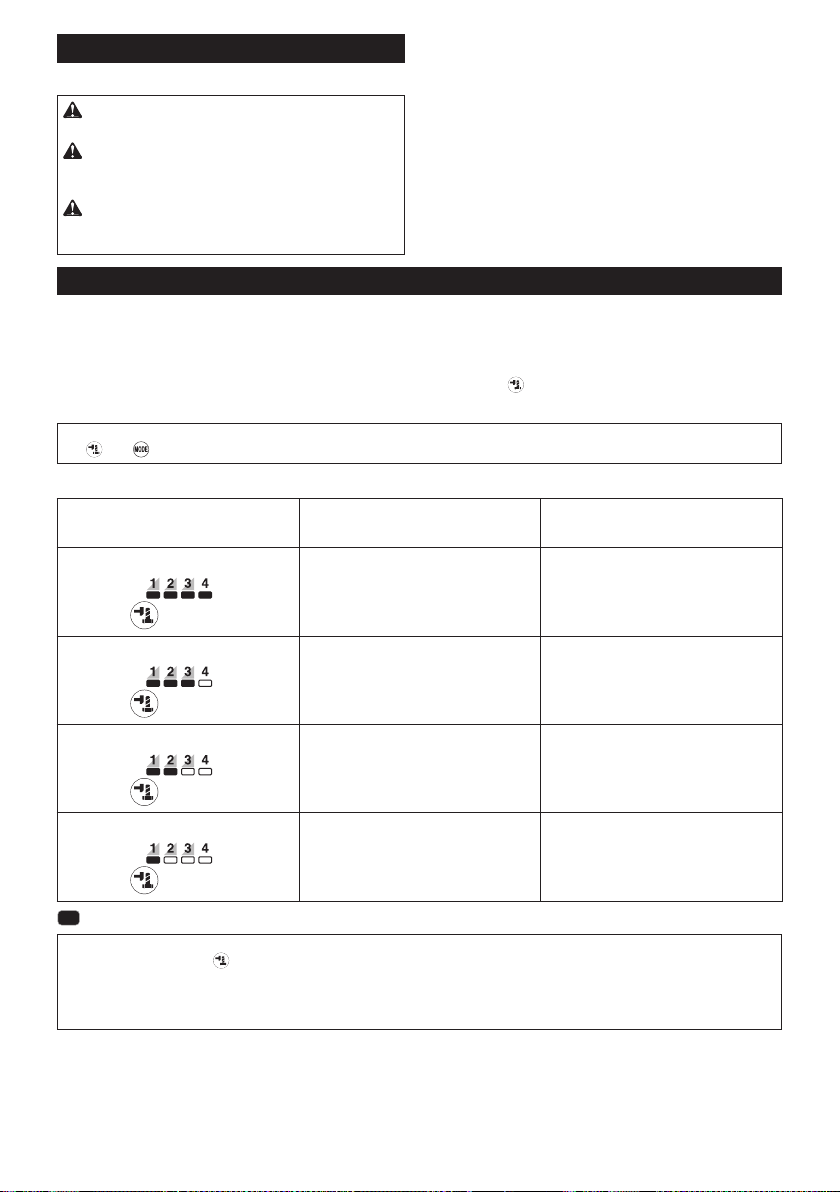

Zmiana trybu pracy

Zmiana siły udaru

Dostępne są cztery stopnie zmiany siły udaru: 4 (siła maks.), 3 (duża siła), 2 (średnia siła) i 1 (mała siła). Umożliwia do dopasowanie siły dokręcania do rzeczywistych potrzeb.

Każde naciśnięcie przycisku powoduje zmianę siły udaru o jeden poziom. Siłę udaru można zmienić w ciągu około jednej minuty od zwolnienia spustu przełącznika.

WSKAZÓWKA: Czas na zmianę siły udaru można wydłużyć o około minutę przez naciśnięcie przycisku

► Rys.7

(Stopień siły udaru wyświetlany na

4 (siła maks.)

Tryb pracy

panelu)

Maksymalna częstotliwość udarów Przeznaczenie

2 700 min-1 (/min) Wkręcanie z maksymalną siłą i szybkością.

Dokręcanie, gdy wymagana jest duża szybkość i siła.

lub .

3 (duża siła)

2 (średnia siła)

1 (mała siła)

2 400 min-1 (/min) Wkręcanie z mniejszą siłą i prędkością niż

1 700 min-1 (/min) Tryb wkręcania stosowany, gdy wymagane

1 000 min-1 (/min) Wkręcanie z mniejszą siłą, aby nie dopu-

w trybie maksymalnym (łatwiejsza kontrola niż w trybie maksymalnym). Dokręcanie, gdy wymagana jest duża szybkość i siła.

jest dobre wykończenie. Dokręcanie, gdy wymagana jest kontrolowana siła.

ścić do zerwania gwintu. Dokręcanie, gdy wymagana jest dokładna regulacja dla śrub o małej średnicy.

: Kontrolka jest włączona.

WSKAZÓWKA: Jeśli żadna z kontrolek na panelu się nie świeci, przed naciśnięciem przycisku

należy jednora-

zowo pociągnąć spust przełącznika. WSKAZÓWKA: Gdy narzędzie jest wyłączone w celu oszczędzania energii akumulatora, wszystkie kontrolki na

panelu wyłącznika gasną. Stopień siły udaru można sprawdzić, pociągając za spust przełącznika w stopniu niepowodującym uruchomienia narzędzia.

17 POLSKI

Page 18

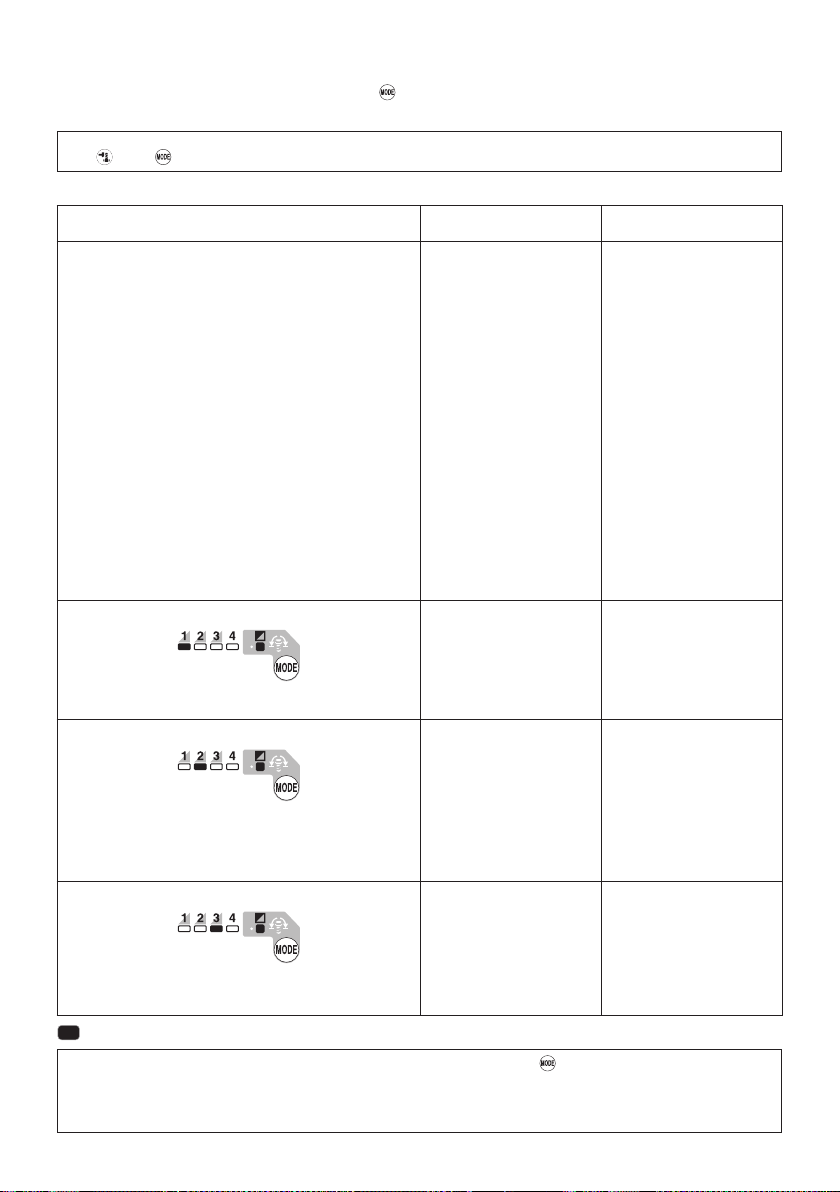

Zmiana trybu pracy

Narzędzie wyposażone jest w kilka łatwych w obsłudze trybów pracy, które zapewnią dobrą kontrolę podczas wkręcania śrub.

Każde naciśnięcie przycisku Tryb pracy można zmienić w ciągu około jednej minuty od zwolnienia spustu przełącznika.

WSKAZÓWKA: Czas na zmianę trybu pracy można wydłużyć o około minutę przez naciśnięcie przyci-

lub .

sku

► Rys.8

(rodzaj wspomagania wyświetlany na panelu)

Tryb śruby W prawo

Tryb śruby (1)

Tryb śruby (2)

Tryb śruby (3)

: Kontrolka jest włączona.

WSKAZÓWKA: Jeśli żadna z kontrolek na panelu się nie świeci, przed naciśnięciem przycisku zowo pociągnąć spust przełącznika.

WSKAZÓWKA: Gdy narzędzie jest wyłączone w celu oszczędzania energii akumulatora, wszystkie kontrolki na panelu wyłącznika gasną. Tryb pracy można sprawdzić, pociągając za spust przełącznika w stopniu niepowodującym uruchomienia narzędzia.

powoduje zmianę trybu pracy.

Tryb pracy

Cechy Przeznaczenie

Ten tryb pomaga w powtarzaniu wkręcania w sposób ciągły z takim samym momentem. Tryb ten ułatwia również zredukowanie ryzyka pęknięcia śrub/ nakrętek na skutek nadmiernego dokręcenia.

W lewo

Tryb ten zapobiega odpadaniu śrub. Podczas luzowania śruby przy obrotach w lewo narzędzie zostaje automatycznie zatrzymane lub wyhamowane po dostatecznym poluzowaniu śruby/nakrętki.

WSKAZÓWKA:

Czas zatrzymania wkręcania różni się w zależności od rodzaju śruby/nakrętki oraz materiału, do którego jest ona wkręcana. Przed użyciem tego trybu należy wykonać wkręcanie próbne.

W prawo

Narzędzie zatrzymuje się automatycznie po rozpoczęciu

udarów.

W lewo

Siła udaru wynosi 4. Narzędzie zatrzymuje się automatycznie po zatrzymaniu udarów.

W prawo

Narzędzie zatrzymuje się automatycznie z opóźnieniem około 0,5 sekundy od momentu, w którym rozpoczęło udary.

W lewo

Siła udaru wynosi 4. Narzędzie zatrzymuje się automatycznie z opóźnieniem około 0,2 sekundy od momentu, w którym zakończone zostały udary.

W prawo

Narzędzie zatrzymuje się automatycznie z opóźnieniem około 1 sekundy od momentu, w którym rozpoczęło udary.

W lewo

Obroty narzędzia zmniejszają się po zatrzymaniu udarów.

18 POLSKI

W prawo

Zapobieganie nadmiernemu

dokręceniu śrub.

W lewo

Luzowanie śrub.

–

należy jednora-

Page 19

Tryb pełnej prędkości

► Rys.9: 1. Przycisk 2. Kontrolka

Jeśli włączony jest tryb pełnej prędkości, prędkość narzędzia wzrasta do maksymalnej nawet wtedy, gdy spust przełącznika nie jest całkowicie wciśnięty. Jeśli tryb pełnej prędkości jest wyłączony, prędkość narzędzia wzrasta po zwiększeniu siły nacisku na spust przełącznika. Aby włączyć tryb pełnej prędkości, należy nacisnąć

i przytrzymać przycisk . Aby wyłączyć tryb pełnej prędkości, należy ponownie nacisnąć i przytrzymać

przycisk . Po włączeniu trybu pełnej prędkości kontrolka włączy się.

WSKAZÓWKA: Tryb pełnej prędkości działa nawet po przełączeniu na tryb siły udaru/tryb automatycznego zatrzymania.

MONTAŻ

PRZESTROGA: Przed przystąpieniem do prac konserwacyjnych przy narzędziu upewnić się, że jest ono wyłączone, a akumulator został wyjęty.

Wybór odpowiedniej nasadki udarowej

Zawsze używać nasadek udarowych o rozmiarze odpowiednim do rozmiaru śrub i nakrętek. Nasadka udarowa o niewłaściwym rozmiarze prowadzi do niedokładnego i nierównomiernego momentu dokręcania i/lub uszkodzenia śruby lub nakrętki.

Zakładanie i zdejmowanie nasadki udarowej

Akcesoria opcjonalne

PRZESTROGA: Przed założeniem nasadki

udarowej należy upewnić się, że sama nasadka ani część mocująca nie są uszkodzone.

PRZESTROGA: Po wsunięciu nasadki udarowej należy upewnić się, że jest ona dobrze zamocowana. Jeśli się wysuwa, nie należy jej używać.

WSKAZÓWKA: Sposób zakładania nasadki udarowej różni się w zależności od rodzaju zabieraka kwadratowego na narzędziu.

Narzędzie ze sprężyną pierścieniową

Model DTW700

Nasadka udarowa bez pierścienia O-ring i kołka

► Rys.10: 1. Nasadka udarowa 2. Zabierak kwadra-

towy 3. Sprężyna pierścieniowa

Wcisnąć nasadkę udarową na zabierak kwadratowy, aż zablokuje się na swoim miejscu.

Aby zdjąć nasadkę udarową, wystarczy ją wyciągnąć.

Nasadka udarowa z pierścieniem O-ring i kołkiem

► Rys.11: 1. Nasadka udarowa 2. Pierścień O-ring

3. Kołek

Wysunąć pierścień O-ring rowka w nasadce udarowej i wyjąć kołek z nasadki. Założyć nasadkę udarową na zabieraku kwadratowym tak, aby otwór w nasadce zrównał się z otworem w zabieraku. Wsunąć kołek w otwór w nasadce i zabieraku kwadratowym. Następnie zsunąć pierścień O-ring do rowka w nasadce udarowej, aby zabezpieczyć kołek.

Aby zdjąć nasadkę udarową, należy wykonać czynności procedury zakładania w odwrotnej kolejności.

Narzędzie z kołkiem zatrzaskowym

Model DTW701

W przypadku narzędzia z lekko dopasowanym kołkiem zatrzaskowym

► Rys.12: 1. Nasadka udarowa 2. Otwór 3. Zabierak

kwadratowy 4. Kołek zatrzaskowy

Aby założyć nasadkę, należy wyrównać otwór po stronie nasadki z kołkiem zatrzaskowym na zabieraku kwadratowym i wcisnąć nasadkę na zabierak, aż nasadka zablokuje się na swoim miejscu. W razie potrzeby lekko puknąć. Aby zdjąć nasadkę, wystarczy ją wyciągnąć.

W przypadku narzędzia z dobrze dopasowanym kołkiem zatrzaskowym

Akcesoria opcjonalne

► Rys.13: 1. Nasadka udarowa 2. Otwór 3. Zabierak

kwadratowy 4. Kołek zatrzaskowy

WSKAZÓWKA: Zbyt dobrze dopasowany kołek zatrzaskowy może uniemożliwiać wyjęcie nasadki.

W takim przypadku należy wcisnąć dobrze dopasowany kołek do końca, a następnie wyciągnąć nasadkę z kwadratowego zabieraka.

Zamontowanie zaczepu

PRZESTROGA: Podczas instalacji zaczepu

należy go zawsze mocno zamocować śrubą. Jeśli

to wymaganie nie zostanie spełnione, zaczep może się odłączyć od narzędzia i spowodować obrażenia ciała.

► Rys.14: 1. Rowek 2. Zaczep 3. Wkręt

Zaczep służy do wygodnego, tymczasowego zawieszania narzędzia. Można go zamontować z jednej lub z drugiej strony narzędzia. Aby zamontować zaczep, należy wsunąć go w rowek w obudowie narzędzia znajdujący się z obu stron, a następnie przykręcić go dwoma wkrętami. Aby wymontować zaczep, należy odkręcić wkręty i wyjąć zaczep.

19 POLSKI

Page 20

OBSŁUGA

PRZESTROGA: Akumulator należy wsunąć do oporu, aż wskoczy na swoje miejsce. Jeśli jest

widoczny czerwony wskaźnik w górnej części przycisku, akumulator nie został całkowicie zatrzaśnięty. Należy go wsunąć do oporu, aż czerwony wskaźnik przestanie być widoczny. W przeciwnym razie może on przypadkowo wypaść z narzędzia, powodując obrażenia operatora lub osób postronnych.

► Rys.15

Trzymać mocno narzędzie i umieścić nasadkę udarową na śrubie lub nakrętce. Włączyć narzędzie i dokręcać

przez odpowiedni czas.

Odpowiedni moment dokręcenia zależy od rodzaju i rozmiaru śruby, materiału elementu, do którego wkręca się śrubę itp. Zależność momentu dokręcenia i czasu dokręcania pokazano na rysunkach.

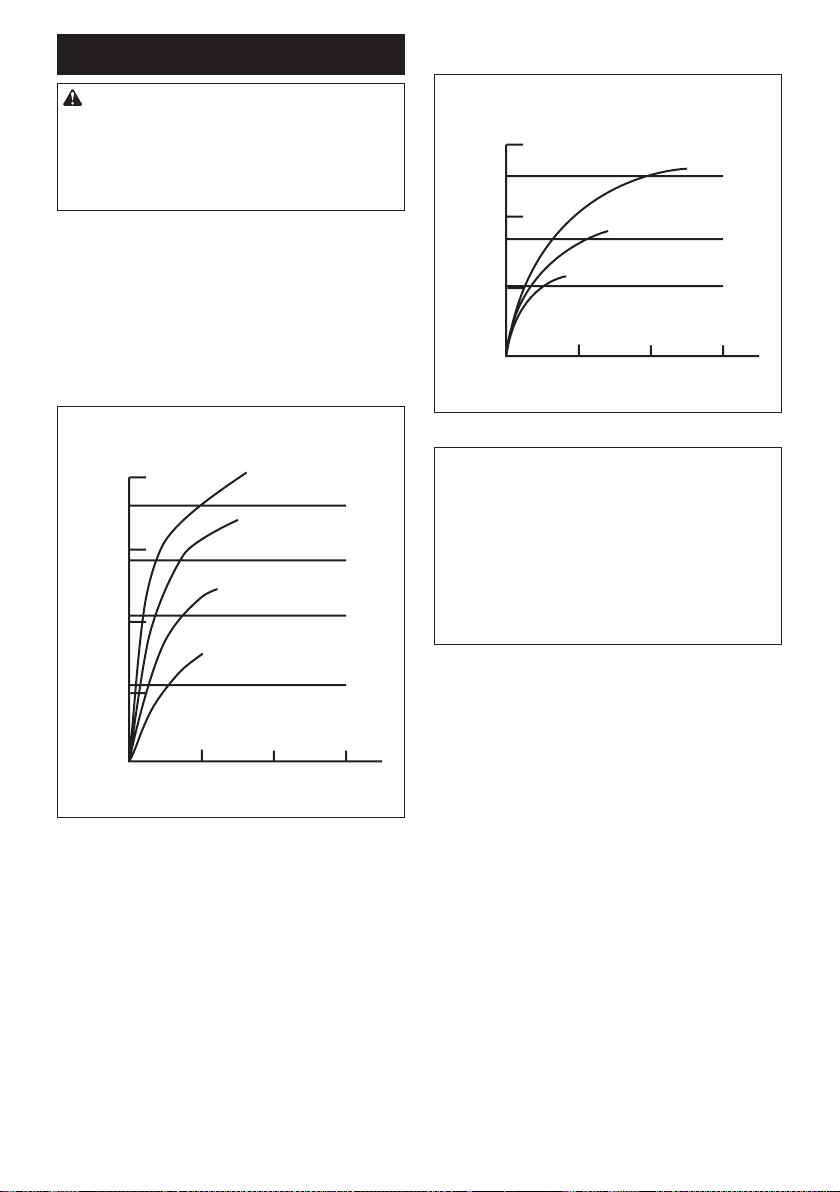

Prawidłowy moment dokręcania dla standardowej śruby w trybie maksymalnej siły udaru (4)

•

(kgf•cm)

400

(4080)

300

(3060)

200

(2040)

100

(1020)

1. Czas dokręcania (s) 2. Moment dokręcenia

M24

(M24)

M22

(M22)

M20

(M20)

M16

(M16)

Prawidłowy moment dokręcania dla śruby o dużej wytrzymałości w trybie maksymalnej siły udaru (4)

•m

(kgf•cm)

300

(3060)

200

(2040)

100

(1020)

M12

M14

M16

M14

M12

1. Czas dokręcania (s) 2. Moment dokręcenia

WSKAZÓWKA: Narzędzie powinno być skierowane na wprost śruby lub nakrętki.

WSKAZÓWKA: Nadmierny moment dokręcania może uszkodzić śrubę/nakrętkę lub nasadkę udarową. Przed przystąpieniem do pracy zawsze wykonać próbę, aby ustalić właściwy czas dokręcania dla danej śruby lub nakrętki.

WSKAZÓWKA: Jeśli narzędzie jest używane bez przerwy aż do rozładowania akumulatora, należy je odstawić na 15 minut, przed podjęciem pracy przy użyciu innego naładowanego akumulatora.

Na moment dokręcenia ma wpływ wiele czynników, w tym następujące. Po dokręceniu należy zawsze sprawdzić moment dokręcenia za pomocą klucza dynamometrycznego.

1. Gdy akumulator jest prawie całkowicie rozładowany, spadnie napięcie i zmniejszy się moment dokręcenia.

2. Nasadka udarowa

• Użycie nasadki udarowej o niewłaściwym

rozmiarze powoduje zmniejszenie momentu dokręcania.

• Zużyta nasadka udarowa (zużycie na końcu

sześciokątnym lub kwadratowym) powoduje

3. Śruba

4. Używanie przegubu uniwersalnego lub przedłużki

zmniejszenie momentu dokręcania.

• Nawet jeśli współczynnik momentu i klasa

śruby są takie same, właściwy moment dokręcenia zależy od średnicy śruby.

• Nawet jeśli średnice śrub są takie same,

właściwy moment dokręcenia zależy od współczynnika momentu, klasy śruby oraz od długości śruby.

może nieco zmniejszyć moment dokręcania klucza udarowego. Aby to skompensować, należy dokręcać śrubę lub nakrętkę przez dłuższy czas.

20 POLSKI

Page 21

5. Sposób trzymania narzędzia lub położenie przykręcanego materiału mają wpływ na wielkość momentu dokręcenia.

6. Praca przy niskich prędkościach obrotowych powoduje zmniejszenie momentu dokręcenia.

KONSERWACJA

PRZESTROGA: Przed przystąpieniem do przeglądu narzędzia lub jego konserwacji upewnić się, że jest ono wyłączone, a akumulator wyjęty.

UWAGA: Nie stosować benzyny, rozpuszczalników, alkoholu itp. środków. Mogą one powodować odbarwienia, odkształcenia lub pęknięcia.

W celu zachowania odpowiedniego poziomu

BEZPIECZEŃSTWA i NIEZAWODNOŚCI produktu wszelkie naprawy i różnego rodzaju prace konserwacyjne lub regulacje powinny być przeprowadzane przez autoryzowany lub fabryczny punkt serwisowy narzędzi Makita, zawsze z użyciem oryginalnych części zamiennych Makita.

AKCESORIA OPCJONALNE

PRZESTROGA: Zaleca się stosowanie wymienionych akcesoriów i przystawek razem z narzędziem Makita opisanym w niniejszej instrukcji.

Stosowanie innych akcesoriów lub przystawek może być przyczyną obrażeń ciała. Akcesoria lub przystawki należy wykorzystywać tylko zgodnie z ich

przeznaczeniem.

W razie potrzeby wszelkiej pomocy i szczegółowych informacji na temat niniejszych akcesoriów udzielą Państwu lokalne punkty serwisowe Makita.

• Nasadka udarowa

• Przedłużka

• Przegub uniwersalny

• Oryginalny akumulator i ładowarka rmy Makita

• Zestaw 4 kołków (wyłącznie dla narzędzia

DTW701)

WSKAZÓWKA: Niektóre pozycje znajdujące się na liście mogą być dołączone do pakietu narzędziowego jako akcesoria standardowe. Mogą to być różne pozycje, w zależności od kraju.

21 POLSKI

Page 22

MAGYAR (Eredeti utasítások)

RÉSZLETES LEÍRÁS

Típus: DTW700 DTW701

Meghúzási kapacitások Szabvány fejescsavar M10 - M24

Nagy szakítószilárdságú fejescsavar

Négyszögletes csavarbehajtó 12,7 mm

Üresjárati fordulatszám Maximális ütési mód (4) 0 - 2 200 min

Erős ütési mód (3) 0 - 1 900 min

Közepes ütési mód (2) 0 - 1 200 min

Gyenge ütési mód (1) 0 - 500 min

Ütésszám percenként Maximális ütési mód (4) 0 - 2 700 min

Erős ütési mód (3) 0 - 2 400 min

Közepes ütési mód (2) 0 - 1 700 min

Gyenge ütési mód (1) 0 - 1 000 min

Teljes hossz 170 mm

Névleges feszültség 18 V, egyenáram

Nettó tömeg 2,3 - 2,7 kg

•

Folyamatos kutató- és fejlesztőprogramunk eredményeként az itt felsorolt tulajdonságok gyelmeztetés nélkül megváltozhatnak.

• A tulajdonságok országról országra különbözhetnek.

• A súly a felszerelt tartozékoktól függően változhat, az akkumulátort is beleértve. Az EPTA 01/2014 eljárás szerint meghatározott legnehezebb, illetve legkönnyebb kombináció a táblázatban látható.

Alkalmazható akkumulátorok és töltők

Akkumulátor BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /

Töltő DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

• Lakóhelyétől függően előfordulhat, hogy a fent felsorolt akkumulátorok és töltők nem érhetők el.

FIGYELMEZTETÉS: Csak a fentiekben felsorolt akkumulátorokat és töltőket használja. Bármilyen más

akkumulátor vagy töltő használata sérüléseket és/vagy tüzet okozhat.

BL1840B / BL1850 / BL1850B / BL1860B

M10 - M16

-1

DC18SH

Rendeltetés

A szerszám fejescsavarok és anyák meghúzására használható.

Zaj

A tipikus A-súlyozású zajszint, a EN62841-2-1 szerint

meghatározva:

DTW700 típus

Hangnyomásszint (L Hangteljesítményszint (LWA): 105 dB (A) Bizonytalanság (K): 3 dB(A)

DTW701 típus

Hangnyomásszint (L Hangteljesítményszint (LWA): 105 dB (A) Bizonytalanság (K): 3dB(A)

MEGJEGYZÉS:

gálati eljárásnak megfelelően lett mérve, és segítségével az elektromos kéziszerszámok összehasonlíthatók egymással.

MEGJEGYZÉS

előzetesen megbecsülhető a rezgésnek való kitettség mértéke.

): 94 dB(A)

A zajkibocsátás értéke a szabványos vizs-

: A zajkibocsátás értékének segítségével

FIGYELMEZTETÉS: Viseljen fülvédőt! FIGYELMEZTETÉS: A szerszám zajkibocsá-

tása egy adott alkalmazásnál eltérhet a megadott értéktől a használat módjától, különösen a feldolgozott munkadarab fajtájától függően.

FIGYELMEZTETÉS: Határozza meg a kez-

elő védelmét szolgáló munkavédelmi lépéseket, melyek az adott munkafeltételek melletti vibrációs hatás becsült mértékén alapulnak (gyelembe véve a munkaciklus elemeit, mint például a gép leállításának és üresjáratának mennyiségét az elindítások száma mellett).

Vibráció

A vibráció teljes értéke (háromtengelyű vektorösszeg)

az EN62841-2-1 szerint meghatározva:

DTW700 típus

Üzemmód: kötőelemek ütve behajtása a szerszám

maximális kapacitásával Rezgéskibocsátás (a

Bizonytalanság (K): 2,0 m/s

22 MAGYAR

): 19,0 m/s

Page 23

DTW701 típus

Üzemmód: kötőelemek ütve behajtása a szerszám

maximális kapacitásával Rezgéskibocsátás (a

Bizonytalanság (K): 2,0m/s

MEGJEGYZÉS:

gálati eljárásnak megfelelően lett mérve, és segítségével az elektromos kéziszerszámok összehasonlíthatók egymással.

MEGJEGYZÉS:

előzetesen megbecsülhető a rezgésnek való kitettség mértéke.

): 19,0m/s

A rezgés teljes értéke a szabványos vizs-

A rezgés teljes értékének segítségével

FIGYELMEZTETÉS: A szerszám rezgéskibo-

csátása egy adott alkalmazásnál eltérhet a megadott értéktől a használat módjától, különösen a feldolgozott munkadarab fajtájától függően.

FIGYELMEZTETÉS:

védelmét szolgáló munkavédelmi lépéseket, melyek az adott munkafeltételek melletti vibrációs hatás becsült mértékén alapulnak (gyelembe véve a munkaciklus elemeit, mint például a gép leállításának és üresjáratának mennyiségét az elindítások száma mellett).

Határozza meg a kezelő

EK Megfelelőségi nyilatkozat

Csak európai országokra vonatkozóan

Az EK-megfelelőségi nyilatkozat az útmutató „A” mellékletében található.

2. Viseljen fülvédőt.

3. A felszerelés előtt gondosan ellenőrizze a gépi

dugókulcsot kopás, repedések vagy sérülések tekintetében.

4. Biztosan tartsa a szerszámot.

5. Ne nyúljon a forgó részekhez.

6. Közvetlenül a művelet befejezése után ne

érintse meg a gépi dugókulcsot, a fejescsavart, az anyát vagy a munkadarabot. Azok rend-

kívül forrók lehetnek, és megégethetik a bőrét.

7. Mindig stabil helyzetben dolgozzon. A szerszám magasban történő használatkor győződjön meg arról, hogy nem tartózkodik-e valaki odalent.

8. A csavar fajtájának és méretének függvényében a megfelelő meghúzási nyomaték változhat. Egy nyomatékkulccsal ellenőrizze a nyomatékot.

ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

FIGYELMEZTETÉS: NE HAGYJA, hogy (a

termék többszöri használatából eredő) kényelem és megszokás váltsa fel a termék biztonsági előírásainak szigorú betartását.

A HELYTELEN HASZNÁLAT és a használati útmutatóban szereplő biztonsági előírások megszegése súlyos személyi sérülésekhez vezethet.

BIZTONSÁGI FIGYELMEZTETÉS

A szerszámgépekre vonatkozó általános biztonsági gyelmeztetések

FIGYELMEZTETÉS: Olvassa el a szerszám-

géphez mellékelt összes biztonsági gyelmeztetést, utasítást, illusztrációt és a műszaki adatokat.

A következőkben leírt utasítások gyelmen kívül hagyása elektromos áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Őrizzen meg minden gyelmeztetést és utasítást a későbbi tájékozódás érdekében.

A gyelmeztetésekben szereplő "szerszámgép" kifejezés az Ön hálózatról (vezetékes) vagy akkumulátorról (vezeték nélküli) működtetett szerszámgépére vonatkozik.

Biztonsági gyelmeztetések

akkumulátoros csavarkulcshoz

1. Tartsa az elektromos szerszámot a szigetelt markolófelületeinél fogva amikor olyan műveletet végez, amelyben fennáll a veszélye, hogy a rögzítő rejtett vezetékekbe ütközhet. A

rögzítők áram alatt lévő vezetékekkel való érintkezésekor a szerszám fém alkatrészei is áram alá

kerülnek, és megrázhatják a kezelőt.

Fontos biztonsági utasítások az akkumulátorra vonatkozóan

Az akkumulátor használata előtt tanulmányozza át az akkumulátortöltőn (1), az akkumulátoron (2) és az akkumulátorral működtetett terméken (3) olvasható összes utasítást és gyelmeztető jelzést.

2. Ne szerelje szét, és ne módosítsa az akkumulátort. Tüzet, túlzott hőt vagy robbanást okozhat.

3. Ha a működési idő nagyon lerövidült, azonnal hagyja abba a használatot. Ez a túlmelegedés, esetleges égések és akár robbanás veszélyével is járhat.

4. Ha elektrolit kerül a szemébe, mossa ki azt tiszta vízzel és azonnal kérjen orvosi segítséget. Ez a látásának elvesztését okozhatja.

5. Ne zárja rövidre az akkumulátort: (1) Ne érjen az érintkezőkhöz elektromosan

vezető anyagokkal.

(2) Ne tárolja az akkumulátort más fémtár-

gyakkal, mint pl. szegekkel, érmékkel, stb. egy helyen.

(3) Ne tegye ki az akkumulátort víznek vagy

esőnek. Az akkumulátor rövidzárlata nagy áramerősséget, túlmelegedést, égéseket, sőt akár meghibásodást is okozhat.

6. Ne tárolja és használja a szerszámot vagy az akkumulátort olyan helyen, ahol a hőmérséklet elérheti vagy meghaladhatja az 50 °C-t (122 °F).

7. Ne égesse el az akkumulátort még akkor sem, ha az komolyan megsérült vagy teljesen elhasználódott. Az akkumulátor a tűzben felrobbanhat.

23 MAGYAR

Page 24

8. Ne szúrja meg, ne vágja meg, ne törje össze, ne dobja el és ne ejtse le az akkumulátort, illetve ne üsse hozzá kemény tárgyhoz. Az

ilyen magatartás tüzet, túlzott hőt vagy robbanást

okozhat.

9. Ne használjon sérült akkumulátort.

10. A készülékben található lítium-ion akkumuláto-

rokra a veszélyes árukkal kapcsolatos előírások vonatkoznak.

A termék pl. harmadik felek, fuvarozó cégek stb.

által történő szállítása esetén minden esetben tartsa szem előtt a csomagoláson és a címkén található speciális követelményeket. A termék szállításra történő felkészítése esetén vegye fel a kapcsolatot egy veszélyes anyagokkal foglalkozó szakemberrel. Kérjük, hogy az esetlegesen szigorúbb nemzeti előírásokat is vegye gyelembe. Ragassza le a kiálló érintkezőket, illetve oly módon csomagolja be az akkumulátort, hogy az ne tudjon elmozdulni a csomagolásban.

11. Az akkumulátor ártalmatlanításakor vegye ki azt a szerszámból, és ártalmatlanítsa egy biztonságos helyen. Az akkumulátor ártalmatlanításakor tartsa be a helyi előírásokat.

12. Az akkumulátorokat csak a Makita által megjelölt termékekhez használja. Ha az akkumu-

látorokat azokkal nem kompatibilis termékekbe

helyezi, az tűzhöz, túlmelegedéshez, robbanáshoz vagy elektrolitszivárgáshoz vezethet.

13. Ha a szerszám hosszabb ideig nincs használatban, az akkumulátort ki kell venni a szerszámból.

14. Használat közben és után az akkumulátor felforrósodhat, ami égési sérülést vagy alacsony hőmérsékletű égési sérülést okozhat. Figyeljen oda a forró akkumulátor kezelésére.

15. Ne érintse meg közvetlenül a szerszám érintkezőjét, mert elég forró lehet ahhoz, hogy égési sérüléseket okozzon.

16. Ne engedje, hogy forgács, por vagy sár tapadjon az akkumulátor érintkezőire, lyukaiba és hornyaiba. Az a szerszám vagy az akkumulátor

gyenge teljesítményét vagy meghibásodását okozhatja.

17. Hacsak a szerszám nem támogatja a nagyfeszültségű elektromos vezetékek közelében történő használatot, ne használja az akkumulátort nagyfeszültségű elektromos vezetékek közelében. Az a szerszám vagy az akkumulátor hibás

működését vagy meghibásodását okozhatja.

ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

VIGYÁZAT: Csak eredeti Makita akkumuláto-

rokat használjon. A nem eredeti Makita akkumu-

látorok vagy módosított akkumulátorok használata

esetén az akkumulátor felrobbanhat, ami tüzet,

személyi sérülést és anyagi kárt okozhat. A Makita szerszámra és töltőre vonatkozó Makita garanciát is érvénytelenítheti.

Tippek az akkumulátor maximális élettartamának eléréséhez

Töltse fel az akkumulátort, mielőtt teljesen lemerülne. Állítsa le a gépet, és töltse fel az akkumulátort, ha a gép erejének csökkenését észleli.

2. Soha ne töltse újra a teljesen feltöltött akkumulátort. A túltöltés csökkenti az akkumulátor élettartamát.

3. Töltse az akkumulátort szobahőmérsékleten, 10 °C - 40 °C (50 °F - 104 °F) között. Töltés előtt hagyja lehűlni a fölforrósodott akkumulátort.

4. Ha nem használja az akkumulátort, vegye ki a szerszámból vagy a töltőből.

5. Töltse fel az akkumulátort, ha hosszabb ideje (több mint hat hónapja) nem használta azt.

A MŰKÖDÉS LEÍRÁSA

VIGYÁZAT: Minden esetben ellenőrizze, hogy a szerszám ki van kapcsolva és az akkumulátor eltávolításra került mielőtt beállít vagy ellenőriz valamilyen funkciót a szerszámon.

Az akkumulátor behelyezése és eltávolítása

VIGYÁZAT: Mindig kapcsolja ki az eszközt, mielőtt behelyezi vagy eltávolítja az akkumulátort.

VIGYÁZAT: Az akkumulátor behelyezésekor vagy eltávolításakor erősen fogja meg a szerszámot és az akkumulátort. Ha nem fogja erősen a

szerszámot és az akkumulátort, azok kicsúszhatnak a

kezei közül, ami a szerszám és az akkumulátor károsodásához, de akár személyi sérüléshez is vezethet.

► Ábra1: 1. Piros jel 2. Gomb 3. Akkumulátor

Az akkumulátoregység kivételéhez nyomja be az akkumulátoregység elején található gombot, és húzza le a gépről.

Az akkumulátor beszereléséhez illessze az akkumulá-

tor nyelvét a burkolaton található vájatba és csúsztassa a helyére. Egészen addig tolja be, amíg az akkumulátor egy kis kattanással a helyére nem ugrik. Ha látható a piros jel a gomb felső oldalán, akkor a gomb nem kattant be teljesen.

VIGYÁZAT: Mindig tolja be teljesen az akkumulátort, amíg a piros jel el nem tűnik. Ha ez nem

történik meg, akkor az akkumulátor kieshet a szerszámból, és Önnek vagy a környezetében másnak

sérülést okozhat.

VIGYÁZAT: Ne erőltesse az akkumulátort behelyezéskor. Ha az akkumulátor nem csúszik be köny-

nyedén, akkor nem megfelelően lett behelyezve.

24 MAGYAR

Page 25

Szerszám-/akkumulátorvédő

rendszer

A gép szerszám-/akkumulátorvédő rendszerrel van felszerelve. A rendszer automatikusan kikapcsolja az áramellátást, így megnöveli a szerszám és az akkumulátor élettartamát. A gép használat közben automatikusan leáll, ha a szerszám vagy az akkumulátor a következő állapotok valamelyikébe kerül:

Túlterhelésvédelem

Ez a védelem akkor működik, ha a szerszámot úgy működteti, hogy áramfelvétele rendellenesen magas. Ilyenkor kapcsolja ki a készüléket, és fejezze be azt a műveletet, amelyik a túlterhelést okozza. A munka újrakezdéséhez kapcsolja be a készüléket.

Túlmelegedés elleni védelem

Ez a védelem akkor működik, ha a szerszám vagy az akkumulátor túlhevül. Ilyenkor hagyja lehűlni a szerszámot és az akkumulátort, mielőtt ismét bekapcsolná a

szerszámot.

Mélykisütés elleni védelem

Ez a védelem akkor működik, ha a maradék akkumulátorkapacitás alacsony. Ilyenkor vegye ki az akkumulátort a szerszámból, majd töltse fel azt.

Az akkumulátor töltöttségének jelzése

Csak állapotjelzős akkumulátorok esetén

► Ábra2: 1. Jelzőlámpák 2. Check (ellenőrzés) gomb Nyomja meg az ellenőrzőgombot, hogy az akkumulá-

tortöltöttség-jelző megmutassa a hátralévő akkumulátor-kapacitást. Ekkor a töltöttségiszint-jelző lámpák néhány másodpercre kigyulladnak.

Jelzőlámpák Töltöttségi

Világító

lámpa

MEGJEGYZÉS: Az adott munkafeltételektől és a környezet hőmérsékletétől függően a jelzett töltöttségi szint némileg eltérhet a tényleges töltöttségi szinttől.

KI Villogó

lámpa

szint

75%-tól

100%-ig

50%-tól

75%-ig

25%-tól

50%-ig

0%-tól 25%-ig

Töltse fel az

akkumulátort.

Lehetséges,

hogy az

akkumulátor meghibáso-

dott.

A kapcsoló használata

► Ábra3: 1. Kapcsológomb

VIGYÁZAT: Mielőtt behelyezi az akkumulátort a szerszámba, mindig ellenőrizze, hogy a kapcsológomb hibátlanul működik és felengedéskor „OFF” állásba áll-e.

A szerszám bekapcsolásához egyszerűen húzza meg a kapcsológombot. Ha erősebben nyomja a kapcsolót, a szerszám fordulatszáma növekszik. A megállításához engedje el a kapcsolót.

MEGJEGYZÉS: A szerszám automatikusan megáll,

ha a kapcsológombot 6 percen belül folyamatosan

húzza. MEGJEGYZÉS: Ha be van kapcsolva a teljes sebes-

ség üzemmód, a forgási sebesség a maximumig

gyorsul akkor is, ha nem húzza meg teljesen a

kapcsológombot.

A részletes információkat lásd a teljes sebesség

üzemmódról szóló részben.

Az elülső lámpa bekapcsolása

VIGYÁZAT: Ne tekintsen a fénybe vagy ne nézze egyenesen a fényforrást.

► Ábra4: 1. Lámpa ► Ábra5: 1. Gomb

A lámpa állapotát kijelző panel bekapcsolásához egy másodpercig tartsa lenyomva az

állapotát kijelző panel kikapcsolásához egy másodpercig újra tartsa lenyomva az

Ha a lámpa állapota BE állásban van, húzza meg a kapcsológombot a lámpa bekapcsolásához.

Kikapcsoláshoz engedje fel. A lámpa a kapcsológomb

elengedése után 10 másodperccel alszik ki.

Ha a lámpa állapota KI állásban van, a lámpa nem fog kigyulladni még akkor sem, ha a kapcsológomb meg

van húzva.

MEGJEGYZÉS: A lámpa állapotának megerősítéséhez húzza meg a kapcsolót. Ha a lámpa kigyullad

a kapcsológomb meghúzása után, akkor a lámpa

állapota BE állásban van. Ha a lámpa nem gyullad ki, akkor a lámpa állapota KI állásban van.

MEGJEGYZÉS: Ha a szerszám túlhevül, a lámpa

egy percen keresztül villog, majd a LED-kijelző kialszik. Ebben az esetben hagyja lehűlni a szerszámot, mielőtt folytatná a műveletet.

MEGJEGYZÉS: Száraz ruhadarabbal törölje le a szennyeződést a lámpa lencséjéről. Ügyeljen arra hogy ne karcolja meg a lámpa lencséjét, ez csökkentheti a megvilágítás erősségét.

MEGJEGYZÉS: A kapcsológomb meghúzása közben a lámpa állapota nem módosítható.

MEGJEGYZÉS: Körülbelül 10 másodperccel a kapcsológomb felengedését követően módosítható a

lámpa állapota.

gombot. A lámpa

gombot.

25 MAGYAR

Page 26

Forgásirányváltó kapcsolókar működése

► Ábra6: 1. Forgásirányváltó kapcsolókar

VIGYÁZAT: Használat előtt mindig ellenőrizze a

beállított forgásirányt.

Ez a szerszám forgásirányváltó kapcsolókarral van felszerelve a forgásirány megváltoztatásához. Váltsa át a forgásirányváltó kapcsolókart az A oldalról az óramutató járásával megegyező vagy a B oldalról az azzal ellentétes irányú forgáshoz. Amikor az irányváltó kapcsolókar semleges pozícióban

van, akkor a kapcsológombot nem lehet behúzni.

VIGYÁZAT: A forgásirányváltó kapcsolókart csak azután használja, hogy a szerszám teljesen megállt. A forgásirány megváltoztatása a szerszám

leállása előtt a gép károsodását okozhatja.

VIGYÁZAT: Amikor nem működteti a szerszámot, a forgásirányváltó kapcsolókart mindig állítsa a semleges állásba.

A működésmód változtatása

Az ütési erő módosítása

Az ütés erejét négy lépésben módosíthatja: 4 (max), 3 (erős), 2 (közepes) és 1 (gyenge). Így kiválasztható a műveletnek legmegfelelőbb meghúzás.

Az ütés erejének szintje megváltozik minden alkalommal, amikor megnyomja a gombot. Az ütés erejét körülbelül a kapcsológomb elengedését követő egy percen belül módosíthatja.

MEGJEGYZÉS: A

módosításának idejét.

► Ábra7

(Az ütési erő fokozata megjelenik a

4 (Max)

vagy gomb megnyomásával körülbelül egy perccel meghosszabbíthatja az ütési erő

Működésmód

panelen)

Maximum ütés Cél

2 700 min-1 (/min) Csavar meghúzása maximális erővel és

sebességgel.

Meghúzás, ha erő és sebesség szükséges.

3 (Erős)

2 (Közepes)

1 (Gyenge)

2 400 min-1 (/min) Csavar meghúzása a Max. üzemmód-

1 700 min-1 (/min) Meghúzás, ha jó megmunkálás szükséges.

1 000 min-1 (/min) Meghúzás kisebb erővel, hogy elkerülje a

nál alacsonyabb erővel és sebességen (egyszerűbb irányítani, mint a Max.

üzemmódot).

Meghúzás, ha erő és sebesség szükséges.

Meghúzás, ha jól szabályozott erő

szükséges.

csavar menetének megtörését. Meghúzás, ha nombeállítás szükséges kis átmérőjű csavaroknál.

: A lámpa ég.

MEGJEGYZÉS: Ha a panel egyik lámpája sem ég, húzza meg a bekapcsológombot egyszer a

gomb megnyo-

mása előtt.

MEGJEGYZÉS: A kapcsolópanelen minden lámpa kialszik, amikor a szerszám az akkumulátor kapacitásának

megőrzése érdekében kikapcsol. Az ütési erő fokozatának ellenőrzéséhez húzza meg a kapcsológombot addig, amíg a szerszám még nem lép működésbe.

26 MAGYAR

Page 27

A működésmód változtatása

A szerszám számos könnyen használható működésmódot használ a csavarok jól ellenőrzött behajtására. A működés mód típusa változik minden alkalommal, amikor megnyomja a

A működésmódot körülbelül a kapcsológomb elengedését követő egy percen belül módosíthatja.

MEGJEGYZÉS: A

vagy gomb megnyomásával körülbelül egy perccel meghosszabbíthatja a működésmód

módosításának idejét.

► Ábra8

(A segítés típusa megjelenik a panelen)

Csavar üzemmód Az órajárás irányába

Csavar üzemmód (1)

Csavar üzemmód (2)

Csavar üzemmód (3)

Működésmód

Ez az üzemmód segít folyamatosan ismételni a csavarhúzást

egyforma nyomatékkal. Ez az üzemmód ugyancsak segít csökkenteni a csavarok/anyák túlhúzás miatti törésének kockázatát.

Az órajárással ellentétesen

Ez az üzemmód segít megelőzni a csavar leesését. Ha csavart lazítunk meg az órajá-

rással ellentétesen forgatva a szerszámot, a szerszám auto-

matikusan leáll vagy lelassul, amikor a csavar/anyacsavar

már eléggé meglazult.

MEGJEGYZÉS: A behajtás leállításának időzítése változik a csavar/ anya típusától és az anyagtól függően, amibe be kell hajtani. Végezzen egy tesztbehajtást az üzemmód használata előtt.

Az órajárás irányába

A szerszám automatikusan leáll, amint az ütéseket elkezdte.

Az órajárással ellentétesen

Az ütés ereje 4. A szerszám

automatikusan leáll, amint az

ütéseket leállította.

Az órajárás irányába

A szerszám automatikusan leáll

körülbelül 0,5 másodperccel azután, hogy a szerszám

elkezdte az ütéseket.

Az órajárással ellentétesen

Az ütés ereje 4. A szerszám automatikusan leáll körülbelül

0,2 másodperccel azután,

hogy a szerszám leállította az

ütéseket.

Az órajárás irányába

A szerszám automatikusan leáll

körülbelül 1 másodperccel azután, hogy a szerszám elkezdte

az ütéseket.

Az órajárással ellentétesen

A szerszám lelassítja a forgást, miután leállította az ütéseket.

: A lámpa ég.

MEGJEGYZÉS: Ha a panel egyik lámpája sem ég, húzza meg a bekapcsológombot egyszer a mása előtt.

MEGJEGYZÉS: A kapcsolópanelen minden lámpa kialszik, amikor a szerszám az akkumulátor kapacitásának

megőrzése érdekében kikapcsol. A működésmód típusának ellenőrzéséhez húzza meg a kapcsológombot annyira, hogy a szerszám még ne lépjen működésbe.

gombot.

Funkció Cél

Az órajárás irányába

A csavarok túlhúzásának

megelőzése.

Az órajárással ellentétesen

Csavarok meglazítása.

gomb megnyo-

–

27 MAGYAR

Page 28

Teljes sebesség üzemmód

► Ábra9: 1. Gomb 2. Lámpa

Ha be van kapcsolva a teljes sebesség üzemmód, a szerszám sebessége a maximumig gyorsul akkor is, ha nem húzza meg teljesen a kapcsológombot. Ha ki van kapcsolva a teljes sebesség üzemmód, a szerszám sebessége annyira nő, amennyire növeli a nyomást a kapcsológombon. A teljes sebesség üzemmód bekapcsolásához tartsa hosz-

szan nyomva a gombot. A teljes sebesség üzemmód kikapcsolásához tartsa újra hosszan nyomva a gombot.

A lámpa bekapcsol, amíg a teljes sebesség üzemmód

be van kapcsolva.

MEGJEGYZÉS: A teljes sebesség üzemmód az ütési erő/automatikus leállás váltása után is folytatódik.

ÖSSZESZERELÉS

VIGYÁZAT: Minden esetben ellenőrizze, hogy a szerszám ki van kapcsolva és az akkumulátort levette, mielőtt bármilyen műveletet végez a szerszámon.

A helyes gépi dugókulcs kiválasztása

Mindig az adott fejescsavarhoz és az anyához megfelelő méretű gépi dugókulcsot használja. A nem megfelelő méretű gépi dugókulcs pontatlan és változó nagyságú meghúzási nyomatékot eredményez és/vagy a fejescsavar vagy az anya károsodását okozza.

A gépi dugókulcs felhelyezése és eltávolítása

Opcionális kiegészítők

VIGYÁZAT: A gépi dugókulcs használata előtt győződjön meg a gépi dugókulcs és a rögzítőrész épségéről.

VIGYÁZAT: A gépi dugókulcs behelyezése után ellenőrizze, hogy biztosan rögzítve van-e. Amennyiben kijön, ne használja.

MEGJEGYZÉS: A gépi dugókulcs felszerelésének

módja változik a szerszámon található négyszögű foglalat típusától függően.

Tömítőgyűrűvel és csapszeggel felszerelt gépi dugókulcs

► Ábra11: 1. Gépi dugókulcs 2. O-gyűrű 3. Csapszeg

Mozdítsa ki a tömítőgyűrűt a gépi dugókulcson található horonyból és távolítsa el a csapszeget a gépi dugókulcsból. Illessze a gépi dugókulcsot a négyszögletes csavarbehajtóra, úgy hogy a dugókulcson található nyílás a négyszögletes csavarbehajtón lévő nyílással egy vonalba kerüljön. Illessze a csapszeget a gépi dugókulcson és a négyszögletes csavarbehajtón lévő nyílásba. Ezután helyezze vissza a tömítőgyűrűt az eredeti helyzetébe, a gépi dugókulcs hornyában a csapszeg megtartásához.

A gépi dugókulcs eltávolításához kövesse a felszerelési eljárást fordított sorrendben.

Rögzítőcsapos szerszám

Típus: DTW701

Könnyen illeszkedő rögzítőcsapos szerszám esetén

► Ábra12:

A dugókulcs felhelyezéséhez igazítsa a dugókulcs oldalán található furatot a négyszögű foglalaton lévő rögzítőcsaphoz, majd illessze a dugókulcsot a négyszögű foglalatra, amíg a helyére nem rögzül. Szükség esetén ütögesse meg könnyedén. A dugókulcs eltávolításához egyszerűen húzza le azt.

1. Gépi dugókulcs 2. Furat 3. Négyszögletes csavarbehajtó 4. Rögzítőcsap

Szorosan illeszkedő rögzítőcsapos szerszám esetén

Opcionális kiegészítők

► Ábra13:

A dugókulcs felhelyezéséhez igazítsa a dugókulcs oldalán található furatot a négyszögű foglalaton lévő rögzítőcsaphoz, majd illessze a dugókulcsot a négyszögű foglalatra, amíg a helyére nem rögzül. Ha szükséges, gyengén üsse meg. A dugókulcs eltávolításához nyomja meg a rögzítőcsapot a dugókulcson lévő furaton keresztül, és húzza le a dugókulcsot a négyszögű foglalatról.

MEGJEGYZÉS: Előfordulhat, hogy a szorosan illeszkedő rögzítőcsap túl szorosan illeszkedik ahhoz, hogy el lehessen távolítani.

Ebben az esetben nyomja be teljesen a szorosan illeszkedő rögzítőcsapot, és húzza le a dugókulcsot a négyszögű foglalatról.

1. Gépi dugókulcs 2. Furat 3. Négyszögletes csavarbehajtó 4. Rögzítőcsap

Akasztó felszerelése

Gyűrűs rugós szerszám

Típus: DTW700

Tömítőgyűrű és csapszeg nélküli gépi dugókulcs

► Ábra10: 1. Gépi dugókulcs 2. Négyszögletes csa-

varbehajtó 3. Gyűrűs rugó

Nyomja a gépi dugókulcsot a négyszögű foglalatra, amíg egy kis kattanással a helyére nem rögzül.

A gépi dugókulcsot egyszerűen húzza le, ha már nincs

rá szükség.

VIGYÁZAT: Az akasztót felszereléskor mindig

rögzítse szorosan a csavarral. Ellenkező esetben

az akasztó leválhat az eszközről, és személyi sérülést eredményezhet.

► Ábra14: 1. Horony 2. Akasztó 3. Csavar

Az akasztó a szerszám ideiglenes felakasztására hasz-

nálható. A szerszám mindkét oldalára felszerelhető. Az akasztó felszereléséhez helyezze azt a szerszám burkolatán található horonyba az egyik oldalon, majd két csavarral rögzítse azt. A leszereléshez csavarja ki két csavart és vegye le az akasztót.

28 MAGYAR

Page 29

MŰKÖDTETÉS

VIGYÁZAT: Mindig egészen addig tolja be az akkumulátort, amíg egy kis kattanással a helyén rögzíti. Ha látható a piros jel a gomb felső oldalán,

akkor nem kattant be teljesen. Nyomja be az akkumulátort teljesen, amíg a piros rész el nem tűnik. Ha ez nem történik meg, akkor az akkumulátor kieshet a szerszámból, és Önnek vagy a környezetében más-

nak sérülést okozhat.

► Ábra15

Tartsa szilárdan a szerszámot és helyezze a gépi dugókulcsot a fejescsavarra vagy az anyára. Kapcsolja be a szerszámot és húzza meg a csavart a megfelelő meghúzási idővel. A helyes meghúzási nyomaték változhat a fejescsavar típusától vagy méretétől, a munkadarab anyagától, stb. függően. A meghúzási nyomaték és a meghúzási idő közötti összefüggés az ábrákon látható.

Helyes meghúzási nyomaték szabvány fejescsavar esetén maximális ütési módban (4)

•

(kgf•cm)

400

(4080)

300

(3060)

200

(2040)

100

(1020)

1. Meghúzási idő (másodperc) 2. Meghúzási nyomaték

M24

M22

M20

M16

(M24)

(M22)

(M20)

(M16)

Helyes meghúzási nyomaték nagy szakítószilárdságú fejescsavar esetén maximális ütési módban (4)

•

(kgf•cm)

300

(3060)

200

(2040)

M16

M14

100

(1020)

M12

1. Meghúzási idő (másodperc) 2. Meghúzási nyomaték

MEGJEGYZÉS: Tartsa a szerszámot egyenesen a

fejescsavarra vagy az anyára irányítva. MEGJEGYZÉS: A túlzott meghúzási nyomaték káro-

síthatja a fejescsavart/anyát vagy a gépi dugókulcsot. Mielőtt elkezdi a munkát, mindig végezzen egy próba műveletet, hogy meghatározza a fejescsavarnak vagy az anyának megfelelő meghúzási időt.

MEGJEGYZÉS: Ha szerszámot folyamatosan működteti addig, amíg az akkumulátor teljesen lemerül, 15 percig pihentesse a szerszámot mielőtt tovább folytatja a munkát egy feltöltött akkumulátorral.

A meghúzási nyomatékot számos tényező befolyásolja, a következőket is beleértve: A meghúzás után mindig ellenőrizze a nyomatékot egy nyomatékkulccsal.

1. Amikor az akkumulátor majdnem teljesen lemerült, a feszültség leesik és a meghúzási nyomaték lecsökken.

2. Gépi dugókulcs

• A helytelen méretű gépi dugókulcs haszná-

lata a meghúzási nyomaték csökkenését

okozza.

• Az elhasználódott gépi dugókulcs (kopás a

hatlapfejű vagy a négyszögletes végén) a

3. Csavar

4. Az univerzális összekötő vagy a hosszabbító rúd

29 MAGYAR

meghúzási nyomaték csökkenését okozza.

• Még abban az esetben is, ha a nyomatéki

együttható és a csavar osztálya egyezik, a megfelelő meghúzási nyomaték változni fog a csavar átmérőjének függvényében.

• Még abban az esetben is, ha a csavarok

átmérője ugyanaz, a megfelelő meghúzási nyomaték változni fog a nyomatéki együttható, a csavar osztálya és a csavar hosszúsága függvényében.

használata csökkenti az ütve csavarbehajtó meghúzási erejét. Ezt hosszabb idejű meghúzással kompenzálhatja.

M16

M14

M12

Page 30

5. Az, ahogy a szerszámot fogja, vagy akár a becsavarás helye is az anyagban befolyásolja a nyomatékot.

6. A szerszám alacsony fordulatszámon való működtetése lecsökkenti a meghúzási nyomatékot.

KARBANTARTÁS

VIGYÁZAT: Minden esetben ellenőrizze, hogy a szerszám ki van kapcsolva és az akkumulátor eltávolításra került mielőtt átvizsgálja a szerszámot vagy annak karbantartását végzi.

MEGJEGYZÉS: Soha ne használjon gázolajt,

benzint, hígítót, alkoholt vagy hasonló anyagokat. Ezek elszíneződést, alakvesztést vagy repedést okozhatnak.

A termék BIZTONSÁGÁNAK és MEGBÍZHATÓSÁGÁNAK fenntartása érdekében a javításokat és más karbantartásokat vagy beállításokat a Makita hivatalos vagy gyári szervizközpontjában

kell elvégezni, mindig csak Makita cserealkatrészeket használva.

OPCIONÁLIS

KIEGÉSZÍTŐK

VIGYÁZAT: Ezen kiegészítőket és tartozékokat javasoljuk a kézikönyvben ismertetett Makita szerszámhoz. Bármilyen más kiegészítő vagy tarto-

zék használata a személyi sérülés kockázatával jár. A kiegészítőt vagy tartozékot csak rendeltetésszerűen használja.

Ha bármilyen segítségre vagy további információkra

van szüksége ezekkel a tartozékokkal kapcsolatban,

keresse fel a helyi Makita Szervizközpontot.

• Gépi dugókulcs

• Hosszabbító rúd

• Univerzális összekötő

• Eredeti Makita akkumulátor és töltő

• 4-es csapkészlet (csak DTW701 esetén)

MEGJEGYZÉS: A listán felsorolt néhány kiegészítő megtalálható az eszköz csomagolásában standard kiegészítőként. Ezek országonként eltérőek lehetnek.

30 MAGYAR

Page 31

SLOVENČINA (Originálny návod)

TECHNICKÉ ŠPECIFIKÁCIE

Model: DTW700 DTW701

Možnosti upínania Štandardná maticová skrutka M10 – M24

Vysokopevná skrutka M10 – M16

Štvorhran 12,7 mm

Otáčky naprázdno Režim max. rázov (4) 0 – 2 200 min

Režim silných rázov (3) 0 – 1 900 min

Režim stredných rázov (2) 0 – 1 200 min

Režim slabých rázov (1) 0 – 500 min

Rázy za minútu Režim max. rázov (4) 0 – 2 700 min

Režim silných rázov (3) 0 – 2 400 min

Režim stredných rázov (2) 0 – 1 700 min

Režim slabých rázov (1) 0 – 1 000 min

Celková dĺžka 170 mm

Menovité napätie Jednosmerný prúd 18 V

Čistá hmotnosť 2,3 – 2,7 kg

•

Vzhľadom k neustálemu výskumu a vývoju podliehajú technické údaje uvedené v tomto dokumente zmenám bez upozornenia.

• Technické údaje sa môžu pre rôzne krajiny líšiť.

• Hmotnosť sa môže líšiť v závislosti od nadstavcov vrátane akumulátora. Najľahšia a najťažšia kombinácia v súlade s postupom EPTA 01/2014 je uvedená v tabuľke.

Použiteľné akumulátory a nabíjačky

Akumulátor BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /

Nabíjačka DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

• Niektoré vyššie uvedené akumulátory a nabíjačky môžu byť nedostupné v závislosti od miesta vášho bydliska.

VAROVANIE: Používajte iba akumulátory a nabíjačky zo zoznamu uvedeného vyššie. Používanie

akýchkoľvek iných akumulátorov a nabíjačiek môže spôsobiť zranenie a/alebo požiar.

BL1840B / BL1850 / BL1850B / BL1860B

-1

DC18SH

Určené použitie

Tento nástroj je určený na uťahovanie maticových skrutiek a matíc.

Hluk

Typická hladina akustického tlaku záťaže A určená podľa štandardu EN62841-2-1:

Model DTW700

Úroveň akustického tlaku (L Úroveň akustického tlaku (LWA) : 105 dB (A) Odchýlka (K): 3 dB (A)

Model DTW701

Úroveň akustického tlaku (L Úroveň akustického tlaku (LWA) : 105 dB (A) Odchýlka (K): 3 dB (A)

POZNÁMKA: Deklarovaná hodnota emisií hluku bola meraná podľa štandardnej skúšobnej metódy a môže sa použiť na porovnanie jedného nástroja s druhým.

POZNÁMKA:

Deklarovaná hodnota emisií hluku sa môže

použiť aj na predbežné posúdenie vystavenia ich účinkom.

) : 94 dB (A)

VAROVANIE: Používajte ochranu sluchu. VAROVANIE:

točného používania elektrického nástroja odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobov používania náradia a najmä typu spracúvaného obrobku.

Emisie hluku sa môžu počas sku-

VAROVANIE: Nezabudnite označiť bezpeč-

nostné opatrenia s cieľom chrániť obsluhu, a to tie, ktoré sa zakladajú na odhade vystavenia účinkom v rámci reálnych podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby, kedy je nástroj vypnutý a kedy beží bez zaťaženia, ako dodatok k dobe zapnutia).

Vibrácie

Celková hodnota vibrácií (trojosový vektorový súčet) určená podľa štandardu EN62841-2-1:

Model DTW700

Režim činnosti: nárazové uťahovanie upínadiel maximálnou kapacitou nástroja Emisie vibrácií (a Odchýlka (K): 2,0 m/s

31 SLOVENČINA

) : 19,0 m/s

Page 32

Model DTW701

Režim činnosti: nárazové uťahovanie upínadiel maximálnou kapacitou nástroja Emisie vibrácií (a Odchýlka (K): 2,0 m/s

POZNÁMKA:

meraná podľa štandardnej skúšobnej metódy a môže sa použiť na porovnanie jedného nástroja s druhým.

POZNÁMKA:

použiť aj na predbežné posúdenie vystavenia ich účinkom.

) : 19,0 m/s

Deklarovaná celková hodnota vibrácií bola

Deklarovaná celková hodnota vibrácií sa môže

VAROVANIE: Emisie vibrácií sa môžu počas

skutočného používania elektrického nástroja odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobov používania náradia a najmä typu spracúvaného obrobku.

VAROVANIE: Nezabudnite označiť bezpeč-

Vyhlásenie o zhode ES

Len pre krajiny Európy

Vyhlásenie o zhode ES sa nachádza v prílohe A tohto

návodu na obsluhu.

BEZPEČNOSTNÉ VAROVANIA

Všeobecné bezpečnostné predpisy pre elektrické nástroje

VAROVANIE: Preštudujte si všetky bezpeč-

nostné varovania, pokyny, vyobrazenia a technické špecikácie určené pre tento elektrický nástroj. Pri nedodržaní všetkých nižšie uvedených

pokynov môže dôjsť k úrazu elektrickým prúdom, požiaru alebo vážnemu zraneniu.

Všetky výstrahy a pokyny si odložte pre prípad potreby v budúcnosti.

Pojem „elektrický nástroj“ sa vo výstrahách vzťahuje na elektricky napájané elektrické nástroje (s káblom) alebo batériou napájané elektrické nástroje (bez kábla).

Bezpečnostné výstrahy pre akumulátorový rázový uťahovač

1. Elektrické náradie pri práci držte len za izolované úchopné povrchy, lebo upevňovací prvok sa môže dostať do kontaktu so skrytými vodičmi. Upevňovací prvok, ktorý sa dostane

do kontaktu so „živým“ vodičom môže spôsobiť vystavenie kovových časti elektrického náradia „živému“ prúdu a spôsobiť tak obsluhe zasiahnutie elektrickým prúdom.

2. Používajte chrániče sluchu.

3. Pred montážou dôkladne skontrolujte objímku,

či nie je odratá, neobsahuje praskliny alebo iné poškodenie.

4. Náradie držte pevne.

5. Nepribližujte ruky k otáčajúcim sa častiam.

6. Bezprostredne po práci sa nedotýkajte

objímky, skrutky, matice, ani opracovávaného materiálu. Môžu byť veľmi horúce a môžete sa

popáliť.

7. Vždy dbajte na pevný postoj. Ak pracujete vo výškach, dbajte, aby pod vami nikto nebol.

8. Správny uťahovací moment sa môže líšiť v závislosti od druhu a rozmeru skrutky. Skontrolujte moment momentovým kľúčom.

TIETO POKYNY USCHOVAJTE.

VAROVANIE: NIKDY nepripustite, aby seba-

vedomie a dobrá znalosť výrobku (získané opakovaným používaním) nahradili presné dodržiavanie bezpečnostných pravidiel pre náradie.

NESPRÁVNE POUŽÍVANIE alebo nedodržiavanie bezpečnostných zásad uvedených v tomto návode môže viesť k vážnemu zraneniu.

Dôležité bezpečnostné a prevádzkové pokyny pre akumulátor

1. Pred použitím akumulátora si prečítajte všetky pokyny a výstažné označenia na (1) nabíjačke akumulátorov, (2) akumulátore a (3) produkte používajúcom akumulátor.

2. Akumulátor nerozoberajte ani neupravujte.

Môže to viesť k požiaru, nadmernému teplu alebo výbuchu.

3. Ak sa doba prevádzky príliš skráti, ihneď prerušte prácu. Môže nastať riziko prehriatia, možných popálením či dokonca explózie.

4. V prípade zasiahnutia očí elektrolytom ich vypláchnite čistou vodou a okamžite vyhľadajte lekársku pomoc. Môže dôjsť k strate zraku.

5. Akumulátor neskratujte: (1) Nedotýkajte sa konektorov žiadnym vodi-

vým materiálom.

(2) Neskladujte akumulátor v obale s inými

kovovými predmetmi, napríklad klincami, mincami a pod.

(3) Akumulátor nevystavujte vode ani dažďu. Skrat akumulátora môže spôsobiť veľký tok prúdu, prehriate, možné popáleniny či dokonca poruchu.

6. Nástroj ani akumulátor neskladujte a nepoužívajte na miestach s teplotou presahujúcou 50 °C (122 °F).

7. Akumulátor nespaľujte, ani keď je vážne poškodený alebo úplne opotrebovaný. Akumulátor môže v ohni explodovať.

8. Akumulátor neprepichujte, neprerezávajte, nedrvte, nehádžte ani ho nenarúšajte údermi o tvrdé predmety. Môže to viesť k požiaru, nadmer-

nému teplu alebo výbuchu.

9. Nepoužívajte poškodený akumulátor.

32 SLOVENČINA

Page 33

10. Lítium-iónové akumulátory, ktoré sú súčasťou náradia, podliehajú požiadavkám legislatívy o nebezpečnom tovare.

V prípade obchodnej prepravy, napr. dodanie tretími stranami či špeditérmi, sa musia dodržiavať špeciálne požiadavky na zabalenie a označenie. Pred prípravou položky na odoslanie sa vyžaduje konzultácia s odborníkom na nebezpečný materiál. Taktiež treba dodržiavať potenciálne podrobnejšie predpisy príslušnej krajiny. Prelepte alebo zakryte otvorené kontakty a zabaľte akumulátor tak, aby sa v balíku nemohol voľne pohybovať.

11.

Akumulátor pri likvidácii odstráňte z nástroja a zlikvidujte ho na bezpečnom mieste. Akumulátor zlikvidujte v súlade s miestnymi nariadeniami.

12.

Akumulátory používajte iba s výrobkami uvedenými spoločnosťou Makita. Inštalácia akumulátorov

do nevyhovujúcich výrobkov môže spôsobiť požiar, nadmerné teplo, výbuch alebo únik elektrolytov.

13. Ak sa nástroj dlhší čas nepoužíva, odstráňte z neho akumulátor.

14.

Akumulátor sa môže počas používania a po použití zohriať, čo môže spôsobiť popáleniny alebo popáleniny aj pri relatívne nízkej teplote. Pri manipulácii s horúcimi akumulátormi dávajte pozor.

15. Nedotýkajte sa svorky nástroja ihneď po použití, keďže sa mohla zohriať dostatočne na to, aby spôsobila popáleniny.

16. Zabráňte zachytávaniu triesok, prachu alebo zeminy na svorkách, otvoroch a drážkach akumulátora. Môže to viesť k slabému výkonu alebo

poškodeniu nástroja alebo akumulátora.

17. Pokiaľ nástroj nepodporuje používanie v blízkosti vysokonapäťových elektrických vedení, nepoužívajte akumulátor blízko vysokonapäťových elektrických vedení. Môže to viesť

k nesprávnemu fungovaniu alebo poškodeniu nástroja alebo akumulátora.

TIETO POKYNY USCHOVAJTE.

POZOR: Používajte len originálne akumu-

látory od spoločnosti Makita. Používanie batérií,

ktoré nie sú od spoločnosti Makita, alebo upravených batérií môže spôsobiť výbuch batérie a následný požiar, zranenie osôb alebo poškodeniu majetku. Následkom bude aj zrušenie záruky od spoločnosti Makita na nástroj a nabíjačku od spoločnosti Makita.

Rady na udržanie maximálnej životnosti akumulátora

1. Akumulátor nabite ešte predtým, ako sa úplne vybije. Vždy prerušte prácu s nástrojom a nabite akumulátor, keď spozorujete nižší výkon nástroja.

2. Nikdy nenabíjate plne nabitý akumulátor. Prebíjanie skracuje životnosť akumulátora.

3. Akumulátor nabíjajte pri izbovej teplote 10 °C – 40 °C (50 °F – 104 °F). Pred nabíjaním nechajte horúci akumulátor vychladnúť.

4. Keď akumulátor nepoužívate, vyberte ho z nástroja alebo nabíjačky.

5. Lítium-iónový akumulátor nabite, ak ste ho nepoužívali dlhšie ako šesť mesiacov.

OPIS FUNKCIÍ

POZOR: Pred úpravou alebo kontrolou funkč-

nosti nástroja vždy skontrolujte, či je nástroj vypnutý a akumulátor je vybratý.

Inštalácia alebo demontáž

akumulátora

POZOR: Pred inštaláciou alebo vybratím

akumulátora nástroj vždy vypnite.

POZOR: Pri inštalovaní a vyberaní akumu-

látora pevne uchopte nástroj a akumulátor. Ak

nástroj a akumulátor pevne neuchopíte, môže to mať za následok vyšmyknutie z vašich rúk s dôsledkom poškodenia nástroja a akumulátora, ako aj osobných poranení.

► Obr.1: 1. Červený indikátor 2. Tlačidlo

3. Akumulátor

Ak chcete vybrať akumulátor, vysuňte ho z nástroja, pričom posuňte tlačidlo na prednej strane akumulátora.

Akumulátor vložíte tak, že jazýček akumulátora zarovnáte s drážkou v kryte a zasuniete ho na miesto. Zatlačte ho úplne, kým zakliknutím nezapadne na miesto. Ak vidíte červený indikátor na hornej strane tlačidla, nie je správne zapadnutý.

POZOR: Akumulátor vždy nainštalujte úplne,

až kým nie je vidieť červený indikátor. V opačnom

prípade môže náhodne vypadnúť z nástroja a ublížiť vám alebo osobám v okolí.

POZOR: Pri inštalovaní akumulátora nepou-

žívajte silu. Ak sa akumulátor nedá zasunúť ľahko,

nevkladáte ho správne.

Systém na ochranu nástroja/akumulátora

Nástroj je vybavený systémom ochrany nástroja/akumulátora. Tento systém automaticky vypne napájanie s cieľom predĺžiť životnosť nástroja a akumulátora. Nástroj sa počas prevádzky automaticky zastaví v prípade, ak sa nástroj alebo akumulátor dostanú do jedného z nasledujúcich stavov:

Ochrana proti preťaženiu

Táto ochrana funguje, ak je nástroj prevádzkovaný spôsobom, ktorý spôsobuje odber nadmerne vysokého prúdu. V tejto situácii vypnite nástroj a ukončite prácu, ktorá spôsobuje jeho preťažovanie. Potom nástroj zapnutím znova spusťte.

Ochrana pred prehrievaním

Táto ochrana funguje v prípade prehriatia nástroja alebo akumulátora. V takomto prípade nechajte nástroj a akumulátor pred opätovným spustením vychladnúť.

Ochrana pred nadmerným vybitím

Táto ochrana funguje, ak sa zníži zostávajúca kapacita akumulátora. V takom prípade vyberte akumulátor z nástroja a nabite ho.

33 SLOVENČINA

Page 34

Indikácia zvyšnej kapacity

akumulátora

Len na akumulátory s indikátorom

► Obr.2: 1. Indikátory 2. Tlačidlo kontroly Stlačením tlačidla kontroly na akumulátore zobrazíte

zostávajúcu kapacitu akumulátora. Indikátory sa na niekoľko sekúnd rozsvietia.

Indikátory Zostávajúca

Svieti Nesvieti Bliká

POZNÁMKA: V závislosti od podmienok používania a v závislosti od okolitej teploty sa môže zobrazenie mierne odlišovať od skutočnej kapacity.

kapacita

75 % až

100 %

50 % až 75 %

25 % až 50 %

0 % až 25 %

Akumulátor

nabite.

Akumulátor

je možno

chybný.

Zapínanie

► Obr.3: 1. Spúšťací spínač

POZOR: Pred vložením akumulátora do

nástroja sa vždy presvedčite, či spúšťací spínač funguje správne a po uvoľnení sa vráti do pozície „OFF“.

Ak chcete nástroj spustiť, stačí stlačiť jeho spúšťací spínač. Rýchlosť nástroja sa zvyšuje zvyšovaním prítlaku na spúšťací spínač. Nástroj zastavíte uvoľnením spúšťacieho spínača.

POZNÁMKA: Nástroj sa automaticky zastaví, ak bude spúšťací spínač stlačený 6 minúty.

POZNÁMKA: Keď je zapnutý režim maximálnych otáčok, bude rýchlosť otáčania najvyššia, aj keď nestlačíte spúšťací spínač úplne.

Podrobné informácie nájdete v časti o režime maximálnych otáčok.

Zapnutie prednej lampy

POZOR: Nedívajte sa priamo do svetla ani

jeho zdroja.

► Obr.4: 1. Lampa ► Obr.5: 1. Tlačidlo

Ak chcete, aby bola svetlo v stave zapnutia, stlačte na jednu sekundu tlačidlo

v stave vypnutia, stlačte znova na jednu sekundu tlačidlo

Ak je svetlo v stave zapnutia, stlačením spúšťacieho spínača svetlo rozsvietite. Zhasnete ho uvoľnením. Lampa zhasne asi 10 sekúnd po uvoľnení spúšťacieho spínača. Ak je svetlo v stave vypnutia, svetlo sa nerozsvieti ani po stlačení spúšťacieho spínača.

POZNÁMKA: Ak chcete skontrolovať stav svetla, stlačte spúšťací spínač. Pokiaľ sa svetlo rozsvieti stlačením spúšťacieho spínača, svetlo je v stave zapnutia. Ak sa svetlo nerozsvieti, svetlo je v stave vypnutia.

POZNÁMKA: Ak sa nástroj prehreje, svetlo bude jednu minútu blikať a následne LED displej zhasne. V takomto prípade pred ďalšou činnosťou nechajte nástroj vychladnúť.

POZNÁMKA: Suchou tkaninou utrite znečistené šošovky lampy. Dávajte pozor, aby sa šošovky lampy nepoškriabali. Mohla by sa znížiť intenzita osvetlenia.

POZNÁMKA: Počas stláčania spúšťacieho spínača nie je možné zmeniť stav svetla.

POZNÁMKA: Stav svetla možno zmeniť asi o 10 sekúnd po uvoľnení spúštacieho spínača.

. Ak chcete, aby bolo svetlo

Činnosť prepínacej páčky smeru otáčania

► Obr.6: 1. Prepínacia páčka smeru otáčania

POZOR: Pred začatím činnosti vždy skontro-

lujte smer otáčania.

POZOR: Smer otáčania prepínajte až po

úplnom zastavení nástroja. Pri zmene smeru otá-

čania pred úplným zastavením by sa mohol nástroj poškodiť.

POZOR: Keď nástroj nepoužívate, prepínaciu

páčku smeru otáčania vždy prepnite do neutrálnej polohy.

Tento nástroj má prepínaciu páčku na zmenu smeru otáčania. Zatlačte prepínaciu páčku smeru otáčania zo strany A pre otáčanie v smere pohybu hodinových ručičiek alebo zo strany B pre otáčanie proti smeru pohybu hodinových ručičiek. Keď je prepínacia páčka smeru otáčania v neutrálnej polohe, spúšťací spínač sa nedá potiahnuť.

34 SLOVENČINA

Page 35

Zmena režimu aplikácie

Zmena rázovej sily

Rázovú silu môžete meniť v štyroch krokoch: 4 (max.), 3 (silná), 2 (stredná) a 1 (slabá). Toto umožňuje utiahnutie vhodné pre vašu prácu.

Úroveň rázovej sily sa zmení vždy, keď stlačíte tlačidlo . Rázovú silu môžete zmeniť približne do jednej minúty po uvoľnení spúšťacieho spínača.

POZNÁMKA: Čas na zmenu rázovej sily približne jednu minútu môžete predĺžiť, ak stlačíte tlačidlo

► Obr.7

Režim aplikácie

(Stupeň nárazovej sily zobrazený na

4 (max.)

displeji)

Maximálny počet úderov Účel

2 700 min-1 (/min) Uťahovanie maximálnou silou a otáčkami.

Uťahovanie, ak potrebujete dosiahnuť silu a otáčky.

alebo .

3 (silná)

2 (stredná)

1 (slabá)

2 400 min-1 (/min) Uťahovanie menšou silou s otáčkami, ktoré

1 700 min-1 (/min) Uťahovanie, keď treba dosiahnuť dobrý

1 000 min-1 (/min) Uťahovanie menšou silou, aby nedošlo k

sú nižšie než v režime Max (jednoduchšia regulácia než v režime Max). Uťahovanie, ak potrebujete dosiahnuť silu a otáčky.

povrchový vzhľad. Uťahovanie, ak potrebujete dosiahnutť dobrý kontrolovaný výkon.

poškodeniu závitu skrutky. Uťahovanie, ak potrebujete jemne nastaviť skrutky s malým priemerom.

: Lampa svieti.

POZNÁMKA: Ak na paneli nesvieti žiadna kontrolka, pred stlačením tlačidla

stlačte jedenkrát spúšťací spínač.

POZNÁMKA: Keď sa nástroj vypne, aby sa šetrila energia akumulátora, všetky kontrolky na paneli s prepínačmi zhasnú. Stupeň nárazovej sily možno regulovať stláčaním spúšťacieho spínača, až kým nástroj neprestane fungovať.

35 SLOVENČINA

Page 36

Zmena režimu aplikácie

Tento nástroj využíva niekoľko jednoduchých režimov aplikácie na skrutkovanie skrutiek s dobrou kontrolou. Režim aplikácie sa zmení vždy, keď stlačíte tlačidlo

Režim aplikácie môžete zmeniť približne do jednej minúty po uvoľnení spúšťacieho spínača.

POZNÁMKA: Čas na zmenu režimu aplikácie približne jednu minútu môžete predĺžiť, ak stlačíte tla-

alebo .

čidlo

► Obr.8

Režim aplikácie

(typ asistencie zobrazený na paneli)

Režim skrutky V smere hodinových ručičiek

Režim skrutky (1)

Režim skrutky (2)

Režim skrutky (3)

: Lampa svieti.

POZNÁMKA: Ak na paneli nesvieti žiadna kontrolka, pred stlačením tlačidla POZNÁMKA: Keď sa nástroj vypne, aby sa šetrila energia akumulátora, všetky kontrolky na paneli s prepínačmi

zhasnú. Typ režimu aplikácie možno regulovať stláčaním spúšťacieho spínača, až kým nástroj neprestane fungovať.

Funkcia Účel

Tento režim pomáha plynule opakovať skrutkovanie rovnomerným krútiacim momentom. Tento režim pomáha tiež znížiť riziko zlomenia skrutiek/matíc v dôsledku prílišného dotiahnutia.

Proti smeru hodinových ručičiek

Tento režim pomáha zabrániť spadnutiu svorníka. Pri uvoľňovaní skrutky pomocou nástroja, ktorý sa otáča proti smeru hodinových ručičiek, sa nástroj automaticky zastaví alebo spomalí po dostatočnom uvoľnení skrutky/matice.

POZNÁMKA:

Časovanie zastavenia skrutkovania sa líši v závislosti od typu skrutky/matice a materiálu, do ktorého sa má skrutkovať. Pred použitím tohto režimu vykonajte skúšobné skrutkovanie.

V smere hodinových ručičiek

Nástroj sa automaticky zastaví, keď začne rázovo udierať.

Proti smeru hodinových ručičiek

Rázová sila je 4. Nástroj sa automaticky zastaví, keď prestane rázovo udierať.

V smere hodinových ručičiek

Nástroj sa automaticky zastaví asi o 0,5 sekundy neskôr od momentu, keď začal rázovo udierať.

Proti smeru hodinových ručičiek

Rázová sila je 4. Nástroj sa automaticky zastaví asi o 0,2 sekundy neskôr od momentu, keď prestal rázovo udierať.

V smere hodinových ručičiek

Nástroj sa automaticky zastaví asi o 1 sekundy neskôr od momentu, keď začal rázovo udierať.

Proti smeru hodinových ručičiek

Nástroj spomalí otáčanie, keď prestane rázovo udierať.

36 SLOVENČINA

V smere hodinových ručičiek

Zabránenie prílišnému dotiahnutiu skrutiek.

Proti smeru hodinových ručičiek

Uvoľnenie svorníkov.

–

stlačte jedenkrát spúšťací spínač.

Page 37

Režim maximálnych otáčok

► Obr.9: 1. Tlačidlo 2. Lampa

Keď je zapnutý režim maximálnych otáčok, budú otáčky nástroja najvyššie, aj keď nestlačíte spúšťací spínač úplne. Keď je vypnutý režim maximálnych otáčok, otáčky nástroja sa budú zvyšovať so zvyšovaním tlaku na spúšťací spínač. Na zapnutie režimu maximálnych otáčok stlačte a

podržte tlačidlo . Na vypnutie režimu maximálnych otáčok znovu stlačte a podržte tlačidlo .

Lampa svieti, kým je zapnutý režim maximálnych otáčok.

POZNÁMKA: Režim maximálnych otáčok pokračuje aj po prepnutí režimu rázovej sily/režimu automatic-

kého zastavenia.

ZOSTAVENIE

POZOR: Pred vykonaním akejkoľvek práce na

nástroji vždy skontrolujte, či je nástroj vypnutý a akumulátor je vybratý.

Výber správnej objímky

Vždy používajte objímku správnej veľkosti pre matice a maticové skrutky. Objímka nesprávnej veľkosti spôsobí nepresný a nedôsledný uťahovací moment a/alebo poškodenie matice alebo maticovej skrutky.

Montáž alebo demontáž objímky

Voliteľné príslušenstvo

POZOR: Pred montážou objímky skontrolujte,

či objímka a upínacia časť nie sú poškodené.

POZOR: Po vložení objímky sa uistite, či je

pevne zaistená. Ak vychádza von, nepoužívajte ju.

POZNÁMKA: Spôsob montáže objímky sa líši v závislosti od typu štvorhranu na nástroji.

Nástroj s krúžkovou pružinou

Model DTW700

Pre objímku bez O-krúžku a kolíka

► Obr.10: 1. Objímka 2. Štvorcový prevod

3. Krúžková pružina

Zatlačte objímku na štvorhran, až kým nezapadne na svoje miesto. Objímku zložíte tak, že ju jednoducho vytiahnete.

Pre objímku s O-krúžkom a kolíkom

► Obr.11: 1. Objímka 2. O-krúžok 3. Kolík

Vysuňte O-krúžok z drážky v objímke a odstráňte kolík z objímky. Nasaďte objímku na štvorcový prevod tak, aby bol otvor v objímke zarovnaný s otvorom vo štvorcovom prevode. Prestrčte kolík cez otvor v objímke a štvorcovom prevode. Potom vráťte O-krúžok do pôvodnej polohy v drážke objímky a kolík sa zachytí.

Pri vyberaní objímky postupujte podľa pokynov na montáž v opačnom poradí.

Nástroj so záchytným kolíkom

Model DTW701

Pre nástroj s ľahkým nasadením záchytného kolíka

► Obr.12: 1. Objímka 2. Otvor 3. Štvorhran

4. Záchytný kolík

Ak chcete namontovať objímku, otvor na boku objímky zarovnajte so záchytným kolíkom na štvorhrane, potom zatlačte na štvorhran, kým nezapadne na svoje miesto. Ak je to potrebné, zľahka na ňu poklepte. Objímku vyberiete jednoduchým vytiahnutím.

Pre nástroj s pevným nasadením záchytného kolíka

Voliteľné príslušenstvo

► Obr.13: 1. Objímka 2. Otvor 3. Štvorhran

4. Záchytný kolík

Ak chcete namontovať objímku, otvor na boku objímky zarovnajte so záchytným kolíkom na štvorhrane, potom zatlačte na štvorhran, kým nezapadne na svoje miesto. Ak je to potrebné, zľahka ju poklepte. Objímku vyberiete tak, že záchytný kolík zatlačíte cez otvor v objímke a objímku vytiahnete zo štvorhranu.

POZNÁMKA: Pevne nasadený záchytný kolík môže byť nasadený príliš pevne, aby sa dala vybrať objímka.

V takomto prípade pevne nasadený záchytný kolík zatlačte úplne a vytiahnite objímku zo štvorhranu.

Montáž háku

POZOR: Hák pri montáži vždy pevne zaistite

skrutkou. V opačnom prípade sa môže hák uvoľniť z

nástroja a spôsobiť zranenie osôb.

► Obr.14: 1. Drážka 2. Hák 3. Skrutka

Hák je vhodný na dočasné zavesenie nástroja. Môže sa namontovať na ktorúkoľvek stranu nástroja. Hák namontujete tak, že ho vložíte do ryhy na telese nástroja na ktorejkoľvek strane a potom ho zaistíte dvomi skrutkami. Vyberiete ho uvoľnením skrutiek.

PREVÁDZKA

POZOR: Akumulátor vložte tak, aby zapadol

na svoje miesto. Ak vidíte červený indikátor na hor-

nej strane tlačidla, nie je správne zapadnutý. Zasuňte ho teda úplne tak, aby tento červený indikátor nebolo vidieť. V opačnom prípade môže náhodne vypadnúť z nástroja a ublížiť vám alebo osobám v okolí.

► Obr.15

Nástroj držte pevne a objímku umiestnite nad skrutku alebo maticu. Zapnite nástroj a uťahujte správnu dobu uťahovania. Správny uťahovací moment sa môže odlišovať v závislosti od druhu a rozmeru skrutky, materiálu, s ktorým pracujete atď. Na obrázku je zobrazený vzťah medzi uťahovacím momentom a uťahovacím časom.

37 SLOVENČINA

Page 38

Správny uťahovací moment pre štandardnú mati-

covú skrutku v režime max. rázov (4)

•

(kgf•cm)

400

(4080)

300

(3060)

200

(2040)

100

(1020)

M24

(M24)

M22

(M22)

M20

(M20)

M16

(M16)

1. Doba uťahovania (s) 2. Uťahovací moment

Správny uťahovací moment pre vysokopevnú skrutku v režime max. rázov (4)

•m

(kgf•cm)

300

(3060)

200

(2040)

100

(1020)

M12

M14

M16

M14

M12

Na uťahovací moment pôsobia rôzne faktory, vrátane nasledujúcich. Po uťahovaní vždy skontrolujte moment momentovým kľúčom.

1. Ak je akumulátor takmer úplne vybitý, napätie klesne a uťahovací moment sa zníži.

2. Objímka

• Pri nepoužití správnej veľkosti objímky

nastane zníženie uťahovacieho momentu.

• Zodratá objímka (zodratie na šesťhrannom

konci alebo štvorcovom konci) spôsobí

3. Skrutka

5. Spôsob držania nástroja alebo materiálu v skrut-

6. Prevádzka nástroja pri nízkej rýchlosti môže spô-

zníženie uťahovacieho momentu.

• Ak je uťahovací koecient rovnaký ako druh

skrutky, správny uťahovací moment sa bude odlišovať podľa priemeru skrutky.

•

Aj napriek tomu, že priemery skrutiek sú rovnaké, správny uťahovací moment sa bude líšiť podľa uťahovacieho koecientu, druhu skrutky a jej dĺžky.

Použitie univerzálnej spojky alebo predlžovacej tyče do istej miery spôsobom znižuje uťahovaciu silu nárazového uťahovača. Vykompenzujte to dlhšou dobou uťahovania.

kovacej polohe ovplyvní krútiaci moment.

sobiť zníženie uťahovacieho momentu.

ÚDRŽBA

POZOR: Pred vykonaním kontroly alebo

údržby vždy skontrolujte, či je nástroj vypnutý a akumulátor je vybratý.

UPOZORNENIE: Nepoužívajte benzín, riedidlo,

alkohol ani podobné látky. Mohlo by to spôsobiť zmenu farby, deformácie alebo praskliny.

Ak chcete udržať BEZPEČNOSŤ a BEZPORUCHOVOSŤ výrobku, prenechajte opravy, údržbu a nastavenie na auto-

rizované alebo továrenské servisné centrá Makita, ktoré

používajú len náhradné diely značky Makita.

VOLITEĽNÉ PRÍSLUŠENSTVO

1. Doba uťahovania (s) 2. Uťahovací moment

POZNÁMKA: Nástroj držte nasmerovaný priamo na

maticu alebo skrutku.

POZNÁMKA: Nadmerný uťahovací moment môže poškodiť skrutku/maticu alebo objímku. Pred začiatkom práce vždy vykonajte skúšku prevádzky na zistenie správnej doby uťahovania pre danú skrutku

alebo maticu.

POZNÁMKA: Ak sa s nástrojom pracuje nepretržite, až kým sa akumulátor nevybije, nechajte nástroj odpočívať 15 minút pred vložením nabitého

akumulátora.

POZOR:

návode, doporučujeme používať toto príslušenstvo a nástavce. Pri použití iného príslušenstva či nástavcov

môže hroziť nebezpečenstvo zranenia osôb. Príslušenstvo a nástavce sa môžu používať len na účely pre ne stanovené.

Ak potrebujete bližšie informácie týkajúce sa tohoto príslušenstva, obráťte sa na vaše miestne servisné stredisko rmy Makita.

• Objímka

• Predlžovacia tyč

• Univerzálna spojka

• Originálna batéria a nabíjačka Makita

• Súprava kolíkov 4 (iba pre model DTW701)

POZNÁMKA: Niektoré položky zo zoznamu môžu byť súčasťou balenia nástrojov vo forme štandardného príslušenstva. Rozsah týchto položiek môže byť v každej krajine odlišný.

38 SLOVENČINA

Pre váš nástroj Makita, opísaný v tomto

Page 39

ČESKY (Původní návod k používání)

SPECIFIKACE

Model: DTW700 DTW701

Kapacity utahování Standardní šroub M10 – M24

Vysokopevnostní šroub M10 – M16

Čtyřhran pro utahování 12,7 mm

Otáčky bez zatížení Režim maximálního příklepu (4) 0 – 2 200 min

Režim silného příklepu (3) 0 – 1 900 min

Režim středního příklepu (2) 0 – 1 200 min

Režim slabého příklepu (1) 0 – 500 min

Rázů za minutu Režim maximálního příklepu (4) 0 – 2 700 min

Režim silného příklepu (3) 0 – 2 400 min

Režim středního příklepu (2) 0 – 1 700 min

Režim slabého příklepu (1) 0 – 1 000 min

Celková délka 170 mm

Jmenovité napětí 18 V DC

Čistá hmotnost 2,3 – 2,7 kg

• Vzhledem k neustálému výzkumu a vývoji zde uvedené technické údaje podléhají změnám bez upozornění.

• Specikace se mohou pro různé země lišit.

• Hmotnost se může lišit v závislosti na nástavcích a přídavných zařízeních, včetně akumulátoru. Nejlehčí a nejtěžší kombinace, dle EPTA-Procedure 01/2014, jsou uvedeny v tabulce níže.

Použitelný akumulátor a nabíječka

Akumulátor BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /

Nabíječka DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

• V závislosti na regionu vašeho bydliště nemusí být některé akumulátory a nabíječky k dispozici.

VAROVÁNÍ: Používejte pouze výše uvedené akumulátory a nabíječky. Použití jiných akumulátorů a nabí-

ječek může způsobit zranění a/nebo požár.

BL1840B / BL1850 / BL1850B / BL1860B

-1

DC18SH

Účel použití

Nářadí je určeno k utahování šroubů a matic.

Hlučnost

Typická vážená hladina hluku (A) určená podle normy

EN62841-2-1:

Model DTW700

Hladina akustického tlaku (L

Hladina akustického výkonu (LWA): 105 dB (A) Nejistota (K): 3 dB(A)

Model DTW701

Hladina akustického tlaku (L

Hladina akustického výkonu (LWA): 105 dB (A) Nejistota (K): 3dB(A)

POZNÁMKA:

Celková(é) hodnota(y) emisí hluku byla(y) změřena(y) v souladu se standardní zkušební metodou a dá se použít k porovnání nářadí mezi sebou.

POZNÁMKA:

Hodnotu(y) deklarovaných emisí hluku lze

také použít k předběžnému posouzení míry expozice vibracím.

): 94 dB(A)

VAROVÁNÍ: Používejte ochranu sluchu. VAROVÁNÍ: Emise hluku se při používání

elektrického nářadí ve skutečnosti mohou od deklarované(ých) hodnot(y) lišit v závislosti na způsobech použití nářadí.

VAROVÁNÍ: Nezapomeňte stanovit bezpeč-

nostní opatření na ochranu obsluhy podle odhadu expozice ve skutečných podmínkách použití. (Vezměte přitom v úvahu všechny části provozního cyklu, tj. kromě doby zátěže například doby, kdy je nářadí vypnuté a kdy běží naprázdno.)

Vibrace

Celková hodnota vibrací (vektorový součet tří os) určená podle normy EN62841-2-1:

Model DTW700

Pracovní režim: rázové utahování upevňovacích prvků podle maximálního výkonu nářadí Emise vibrací (a Nejistota (K): 2,0 m/s

): 19,0 m/s

39 ČESKY

Page 40

Model DTW701

Pracovní režim: rázové utahování upevňovacích prvků podle maximálního výkonu nářadí Emise vibrací (a Nejistota (K): 2,0 m/s

POZNÁMKA:

rací byla(y) změřena(y) v souladu se standardní zkušební metodou a dá se použít k porovnání nářadí mezi sebou.

POZNÁMKA: Celkovou(é) hodnotu(y) deklarovaných vibrací lze také použít k předběžnému posouzení míry expozice vibracím.

): 19,0 m/s

Celková(é) hodnota(y) deklarovaných vib-

VAROVÁNÍ: Emise vibrací se při používání

elektrického nářadí ve skutečnosti mohou od deklarované(ých) hodnot(y) lišit v závislosti na způsobech použití nářadí.

VAROVÁNÍ: Nezapomeňte stanovit bezpeč-

Prohlášení ES o shodě

Pouze pro evropské země

Prohlášení ES o shodě je obsaženo v Příloze A tohoto

návodu k obsluze.

BEZPEČNOSTNÍ VÝSTRAHY

Obecná bezpečnostní upozornění k elektrickému nářadí

VAROVÁNÍ: Přečtěte si všechny bezpeč-

nostní výstrahy i pokyny a prohlédněte si ilustrace a specikace dodané k tomuto elektrickému nářadí. Nedodržení všech níže uvedených pokynů

může vést k úrazu elektrickým proudem, požáru či vážnému zranění.

Všechna upozornění a pokyny si uschovejte pro budoucí potřebu.

Pojem „elektrické nářadí" v upozorněních označuje elektrické nářadí, které se zapojuje do elektrické sítě, nebo elektrické nářadí využívající akumulátory.

Bezpečnostní výstrahy k akumulátorovému rázovému utahováku

Při práci v místech, kde může dojít ke kontaktu spojovacího prvku se skrytým elektrickým vedením, držte elektrické nářadí za izolované části držadel.

Spojovací prvky mohou při kontaktu s vodičem pod napětím přenést proud do nechráněných částí nářadí a obsluha může utrpět úraz elektrickým proudem.

2. Používejte ochranu sluchu.

3. Před instalací pečlivě zkontrolujte opotřebení

a případné trhliny či poškození rázového nástavce.

4. Držte nářadí pevně.

5. Nepřibližujte ruce k otáčejícím se částem.

6. Bezprostředně po skončení práce se nedo-

týkejte rázového nástavce, šroubu, matice ani obrobku. Mohou být velmi horké a mohly by

způsobit popáleniny kůže.

7. Vždy zaujměte stabilní postoj. Při práci s nářadím ve výškách dbejte, aby se pod vámi nepohybovaly žádné osoby.

8. Správný utahovací moment se může lišit v závislosti na typu nebo rozměrech šroubu. Zkontrolujte utahovací moment pomocí momentového klíče.

TYTO POKYNY USCHOVEJTE.

VAROVÁNÍ: NEDOVOLTE, aby pohodlnost

nebo pocit znalosti výrobku (získaný na základě předchozího použití) vedl k zanedbání dodržování bezpečnostních pravidel platných pro tento výrobek.

NESPRÁVNÉ POUŽÍVÁNÍ či nedodržení bezpečnostních pravidel uvedených v tomto návodu k obsluze může způsobit vážné zranění.

Důležitá bezpečnostní upozornění

pro akumulátor

1. Před použitím akumulátoru si přečtěte všechny pokyny a varovné symboly na (1) nabíječce, (2) akumulátoru a (3) výrobku využívajícím akumulátor.

2. Nerozebírejte akumulátor ani do něj nijak nezasahujte. Může dojít k požáru, nadměrnému

zahřátí nebo výbuchu.

3. Pokud se příliš zkrátí provozní doba akumulátoru, přerušte okamžitě práci. V opačném případě existuje riziko přehřívání, popálení nebo dokonce výbuchu.

4. Budou-li vaše oči zasaženy elektrolytem, vypláchněte je čistou vodou a okamžitě vyhledejte lékařskou pomoc. Může dojít ke ztrátě zraku.

5. Akumulátor nezkratujte: (1) Nedotýkejte se svorek žádným vodivým

materiálem.

(2) Neskladujte akumulátor v nádobě s jinými

kovovými předměty, jako jsou hřebíky, mince, apod.

(3) Nevystavuje akumulátor vodě a dešti. Zkrat akumulátoru může způsobit velký průtok proudu, přehřátí, možné popálení a dokonce i poruchu.

6. Neskladujte a nepoužívejte nářadí a akumulátor na místech, kde může teplota překročit 50 °C (122 °F).

7. Nespalujte akumulátor, ani když je vážně poškozen nebo úplně opotřeben. Akumulátor může v ohni vybuchnout.

8. Akumulátor nesmí být proražen hřebíkem, řezán, drcen, házen či upuštěn na zem, ani nesmí dojít k nárazu tvrdého předmětu do něj.

Taková situace může způsobit požár, nadměrné zahřátí či výbuch.

40 ČESKY

Page 41

9. Nepoužívejte poškozené akumulátory.

10. Obsažené lithium-iontové akumulátory pod-

léhají právním požadavkům na nebezpečné zboží.

V případě komerční přepravy například externími dopravci je třeba dodržet zvláštní požadavky na balení a značení. Pro přípravu zboží k přepravě je nutná konzultace s odborníkem na nebezpečný materiál. Dodržujte také případné podrobnější národní předpisy. Odkryté kontakty přelepte izolační páskou či jinak zakryjte a akumulátory zabalte tak, aby se v balení nemohly pohybovat.

11. Při likvidaci akumulátoru jej vyjměte z nářadí a zlikvidujte jej na bezpečném místě. Při likvidaci akumulátoru postupujte podle místních předpisů.

12. Akumulátor používejte pouze s výrobky specikovanými společností Makita. Instalace

akumulátoru do nevyhovujících výrobků může způsobit požár, nadměrné zahřívání, explozi nebo únik elektrolytu.

13. Pokud nářadí delší dobu nepoužíváte, je nutné z něj akumulátor vyjmout.

14. Během a po použití se může akumulátor zahřát, což může způsobit popáleniny nebo podráždění. Při manipulaci s horkými akumulátory dávejte pozor.

15. Nedotýkejte se koncovky na nářadí ihned po použití, protože ta může být horká a způsobit popáleniny.

16. Do koncovek, otvorů a zdířek na akumulátoru se nesmí dostat piliny, prach nebo jiné nečistoty. Mohlo by tím dojít ke zhoršení výkonu nebo

poruše nářadí či akumulátoru.

17. Jestliže nářadí není zkonstruováno tak, že jej lze používat v blízkosti vysokého elektrického napětí, nepoužívejte akumulátor poblíž vedení s vysokým elektrickým napětím. Mohlo by tím

dojít k poruše či selhání nářadí či akumulátoru.

TYTO POKYNY USCHOVEJTE.

UPOZORNĚNÍ: Používejte pouze originální

akumulátory Makita. Používání neoriginálních nebo

upravených akumulátorů může způsobit explozi akumulátoru a následný požár, zranění a jiné poškození. Zaniká tím také záruka společnosti Makita na nářadí a nabíječku Makita.

Tipy k zajištění maximální životnosti akumulátoru

1. Akumulátor nabijte dříve, než dojde k jeho úplnému vybití. Pokud si povšimnete sníženého výkonu nářadí, vždy jej zastavte a dobijte akumulátor.

2. Nikdy nenabíjejte úplně nabitý akumulátor. Přebíjení zkracuje životnost akumulátoru.

3. Akumulátor dobíjejte při pokojové teplotě od 10 °C do 40 °C (50 °F až 104 °F). Před nabíjením nechejte horký akumulátor zchladnout.

4. Když není akumulátor používán, vyjměte ho z nářadí či nabíječky.

5. Pokud se akumulátor delší dobu nepoužívá (déle než šest měsíců), je nutno jej dobít.

POPIS FUNKCÍ

UPOZORNĚNÍ: Před nastavováním nářadí

nebo kontrolou jeho funkce se vždy přesvědčte, zda je vypnuté a je vyjmutý akumulátor.

Nasazení a sejmutí akumulátoru

UPOZORNĚNÍ: Před nasazením či sejmutím

akumulátoru nářadí vždy vypněte.

UPOZORNĚNÍ: Při nasazování či snímání

akumulátoru pevně držte nářadí i akumulátor.

V opačném případě vám může nářadí nebo akumulátor vyklouznout z rukou a mohlo by dojít k jejich poškození či ke zranění.

► Obr.1: 1. Červený indikátor 2. Tlačítko

3. Akumulátor

Chcete-li akumulátor sejmout, vysuňte jej se současným přesunutím tlačítka na přední straně akumulátoru.

Při nasazování akumulátoru vyrovnejte jazýček na bloku akumulátoru s drážkou v krytu a zasuňte akumulátor na místo. Akumulátor zasuňte na doraz, až zacvakne na své místo. Není-li tlačítko zcela zajištěno, uvidíte na jeho horní straně červený indikátor.

UPOZORNĚNÍ: Akumulátor zasunujte vždy

zcela tak, aby nebyl červený indikátor vidět. Jinak

by mohl akumulátor ze zařízení vypadnout a způsobit zranění obsluze či přihlížejícím osobám.

UPOZORNĚNÍ: Akumulátor nenasazujte

násilím. Nelze-li akumulátor zasunout snadno,

nevkládáte jej správně.

Systém ochrany nářadí a

akumulátoru

Nářadí je vybaveno systémem ochrany nářadí a akumulátoru. Tento systém automaticky přeruší napájení, aby se prodloužila životnost nářadí a akumulátoru. Budou-li nářadí nebo akumulátor vystaveny některé z níže uvedených podmínek, nářadí se během provozu automaticky vypne:

Ochrana proti přetížení

Tato ochrana se spustí, pokud se s nářadím pracuje takovým způsobem, že dochází k odběru mimořádně vysokého proudu. V takové situaci nářadí vypněte a ukončete činnost, při níž došlo k přetížení nářadí. Potom nářadí zapněte a obnovte činnost.

Ochrana proti přehřátí

Tato ochrana se spustí, pokud se nářadí nebo akumulátor přehřeje. V takové situaci nechte nářadí a akumulátor před opětovným zapnutím vychladnout.

Ochrana proti přílišnému vybití

Tato ochrana se spustí, pokud je zbývající kapacita akumulátoru nízká. V takovém případě vyjměte akumulátor z nářadí a nabijte jej.

41 ČESKY

Page 42

Indikace zbývající kapacity

akumulátoru

Pouze pro akumulátory s diodovým ukazatelem

► Obr.2: 1. Kontrolky 2. Tlačítko kontroly Stisknutím tlačítka kontroly na akumulátoru zjistíte

zbývající kapacitu akumulátoru. Kontrolky indikátoru se na několik sekund rozsvítí.

Kontrolky Zbývající

Svítí Nesvítí Bliká

POZNÁMKA: Kapacita udávaná indikátorem se může mírně lišit od skutečné kapacity v závislosti na podmínkách používání a teplotě prostředí.

kapacita

75 % až

100 %

50 % až 75 %

25 % až 50 %

0 % až 25 %

Nabijte

akumulátor.

Došlo pravděpodobně

k poruše

akumulátoru.

Používání spouště

► Obr.3: 1. Spoušť

UPOZORNĚNÍ: Před vložením akumulátoru

do nářadí vždy zkontrolujte správnou funkci spouště, a zda se po uvolnění vrací do vypnuté polohy.

Chcete-li nářadí uvést do chodu, stačí stisknout spoušť. Otáčky nářadí se zvyšují zvyšováním tlaku na spoušť. Chcete-li nářadí vypnout, uvolněte spoušť.

POZNÁMKA: Podržíte-li spoušť stisknutou po dobu 6 minut, nářadí se automaticky vypne.

POZNÁMKA: Když je zapnut režim plných otáček, rychlost otáčení bude nejvyšší, i když není spoušť

stisknuta naplno.

Podrobné informace naleznete v části týkající se režimu plných otáček.

Rozsvícení předního světla

UPOZORNĚNÍ: Nedívejte přímo do světla

nebo jeho zdroje.

► Obr.4: 1. Světlo ► Obr.5: 1. Tlačítko

Jestliže chcete zapnout světlo, stiskněte na sekundu tlačítko na sekundu tlačítko

Se světlem v režimu ZAP. stiskněte spoušť a světlo se rozsvítí. Uvolněním spouště světlo vypnete. Světlo zhasne přibližně 10 sekund po uvolnění spouště. Se světlem v režimu VYP. se světlo nerozsvítí ani při stisknutí spouště.

. Pokud chcete světlo vypnout, stiskněte opět

POZNÁMKA: Aktuální stav režimu světla zkontrolujete stisknutím spouště. Jestliže se světlo při stisknutí spouště rozsvítí, světlo je v režimu ZAP. Pokud se světlo nerozsvítí, světlo je v režimu VYP.

POZNÁMKA: Pokud dojde k přehřátí nářadí, bude světlo minutu blikat a potom se vypne displej LED. V takovém případě nechte nářadí před obnovením práce vychladnout.

POZNÁMKA: K otření nečistot ze skla světla používejte suchý hadřík. Dbejte, abyste sklo světla nepoškrábali. Mohlo by dojít ke snížení svítivosti.

POZNÁMKA: Se stisknutou spouští nelze režim světla měnit.

POZNÁMKA: Režim světla lze změnit přibližně po 10 sekundách od uvolnění spouště.

Přepínání směru otáčení

► Obr.6: 1. Přepínací páčka směru otáčení

UPOZORNĚNÍ: Před zahájením provozu vždy

zkontrolujte nastavený směr otáčení.

UPOZORNĚNÍ: Směr otáčení přepínejte až

po úplném zastavení nářadí. Provedete-li změnu

směru otáčení před zastavením nářadí, může dojít k jeho poškození.

UPOZORNĚNÍ: Pokud nářadí nepoužíváte,

vždy přesuňte přepínací páčku směru otáčení do neutrální polohy.

Toto nářadí je vybaveno přepínačem směru otáčení. Stisknutím přepínací páčky směru otáčení ze strany A se nástroj otáčí ve směru hodinových ručiček, zatímco při stisknutí ze strany B proti směru hodinových ručiček. Je-li přepínací páčka směru otáčení v neutrální poloze, nelze stisknout spoušť nářadí.

42 ČESKY

Page 43

Změna režimu používání

Změna síly příklepu

Sílu příklepu můžete změnit ve čtyřech krocích: 4 (maximální), 3 (silný), 2 (střední) a 1 (slabý). Je tak možné nastavit utahování vhodné pro prováděnou práci.

Síla příklepu se změní při každém stisknutí tlačítka . Sílu příklepu lze měnit zhruba do jedné minuty po uvolnění spouště.

POZNÁMKA: Čas pro změnu síly příklepu lze prodloužit o zhruba jednu minutu, a to stisknutím tla-

nebo .

čítka

► Obr.7

Režim používání

(Stupeň síly příklepu zobrazený na

4 (maximální)

panelu)

Maximální hodnota příklepů Použití

2 700 min-1 (/min) Šroubování maximální silou a rychlostí.

Utahování, když je nutná síla a rychlost.

3 (silný)

2 (střední)

1 (slabý)

2 400 min-1 (/min) Šroubování menší silou a rychlostí, než je

1 700 min-1 (/min) Utahování, když je nutná dobrá povrchová

1 000 min-1 (/min) Utahování s menší silou, aby se předešlo

režim maximálního příklepu (snazší ovládání než režim Maximální). Utahování, když je nutná síla a rychlost.

úprava.\nUtahování, když je nutná síla a rychlost. Utahování, když je třeba řádně kontrolované síly.

stržení závitu. Utahování při potřebě přesného slícování s použitím šroubů malých průměrů.

: Kontrolka svítí.

POZNÁMKA: Pokud nesvítí žádná z kontrolek na panelu, stiskněte jednou spoušť, než stisknete tlačítko

POZNÁMKA: Všechny kontrolky na panelu zhasnou, když se nářadí vypne, a to z důvodu úspory energie akumulátoru. Sílu příklepu lze zkontrolovat stisknutím spouště do míry, kdy se nářadí ještě nespustí.

43 ČESKY

Page 44

Změna režimu používání

Toto nářadí nabízí několik snadno použitelných režimů používání pro šroubování s dobrou kontrolou nad nářadím. Typ režimu používání se změní při každém stisknutí tlačítka

Režim používání lze měnit zhruba do jedné minuty po uvolnění spouště.

POZNÁMKA: Čas pro změnu režimu používání lze prodloužit o zhruba jednu minutu, a to stisknutím tla-

nebo .

čítka

► Obr.8

Režim používání

(typ podpory zobrazený na panelu)

Režim šroubování Po směru hodinových

Režim šroubování (1)

Režim šroubování (2)

Režim šroubování (3)

: Kontrolka svítí.

POZNÁMKA: Pokud nesvítí žádná z kontrolek na panelu, stiskněte jednou spoušť, než stisknete tlačítko POZNÁMKA: Všechny kontrolky na panelu zhasnou, když se nářadí vypne, a to z důvodu úspory energie akumu-

látoru. Typ režimu používání lze zkontrolovat stisknutím spouště v takovém rozsahu, kdy se nářadí ještě nespustí.

Funkce Použití

ručiček

Tento režim pomáhá nepřetržitě opakovat šroubování při stejném utahovacím momentu. Tento režim rovněž pomáhá snížit riziko zlomení šroubů/ matic kvůli přetažení.

Proti směru hodinových ručiček

Tento režim pomáhá předejít vypadnutí šroubu. Při povolování šroubu s nářadím otáčejícím se proti směru hodinových ručiček se nářadí automaticky zastaví nebo zpomalí poté, co se šroub/matice dostatečně povolí.

POZNÁMKA:

Načasování pro ukončení otáček se liší podle typu šroubu/matice a materiálu, které šroubujete. Před použitím si tento režim vyzkoušejte.

Po směru hodinových ručiček

Nářadí se automaticky zastaví, hned jak se spustí příklep.

Proti směru hodinových ručiček

Síla příklepu je 4. Nářadí se automaticky zastaví, hned jak se zastaví příklep.

Po směru hodinových ručiček

Nářadí se automaticky zastaví asi 0,5 sekundy poté, co se spustil příklep.

Proti směru hodinových ručiček

Síla příklepu je 4. Nářadí se automaticky zastaví asi 0,2 sekundy poté, co se zastavil příklep.

Po směru hodinových ručiček

Nářadí se automaticky zastaví asi 1 sekundy poté, co se spustil příklep.

Proti směru hodinových ručiček

Nářadí zpomalí otáčky, jakmile je zastaven příklep.

Po směru hodinových ručiček

Prevence přetažení šroubů.

Proti směru hodinových ručiček

Povolování šroubů.

–

44 ČESKY

Page 45

Režim plných otáček

► Obr.9: 1. Tlačítko 2. Kontrolka

Když je zapnut režim plných otáček, otáčky nářadí budou nejvyšší, i když není spoušť stisknuta naplno. Když je režim plných otáček vypnut, otáčky nářadí se zvyšují úměrně tomu, jak se zvyšuje tlak prstu na spoušť. Chcete-li zapnout režim plných otáček, stiskněte a

podržte tlačítko otáček, znovu stiskněte a podržte tlačítko .

Když je režim plných otáček zapnut, kontrolka svítí.

POZNÁMKA: Režim plných otáček je nadále zapnut i poté, co dojde k přepnutí režimu příklepu/režimu automatického zastavení.

. Chcete-li vypnout režim plných

SESTAVENÍ

UPOZORNĚNÍ: Před prováděním jakých-

koli prací na nářadí se vždy přesvědčte, zda je vypnuté a je vyjmutý akumulátor.

Výběr správného rázového nástavce

Vždy používejte správnou velikost rázového nástavce odpovídající šroubům a maticím. Zvolíte-li nesprávný rozměr rázového nástavce, dosáhnete nepřesného a nerovnoměrného utahovacího momentu a/nebo dojde k poškození šroubu či matice.

Instalace a demontáž rázového

nástavce

Volitelné příslušenství

UPOZORNĚNÍ: Před instalací rázového

nástavce zkontrolujte, zda nejsou nástavec a montážní díl poškozené.

UPOZORNĚNÍ: Po vložení rázového nástavce

zkontrolujte, zda je řádně upevněn. Pokud se uvolňuje, nepoužívejte jej.

POZNÁMKA: Způsob instalace rázového nástavce závisí na typu čtvercového pohonu na nástroji.

Nástroj s kroužkovou pružinou

Model DTW700

Rázový nástavec bez těsnicího kroužku a čepu

► Obr.10: 1. Rázový nástavec 2. Čtyřhran pro utaho-

Tlačte rázový nástavec na čtyřhran pro utahování nástroje, dokud se nezajistí na svém místě.

Chcete-li rázový nástavec demontovat, jednoduše jej vytáhněte.

vání 3. Kroužková pružina

Rázový nástavec s těsnicím kroužkem a čepem

► Obr.11: 1. Rázový nástavec 2. Těsnicí kroužek

3. Kolík

Vysuňte těsnicí kroužek z drážky v rázovém nástavci a dále z rázového nástavce demontujte čep. Rázový nástavec nasaďte na čtyřhrannou hlavici tak, aby byl otvor v rázovém nástavci vyrovnán s otvorem v čtyřhranné hlavici. Otvorem v rázovém nástavci a v čtyřhranné hlavici prostrčte čep. Poté vraťte těsnicí kroužek na původní místo v drážce rázového nástavce a dotáhněte čep.

Při demontáži rázového nástavce použijte opačný postup montáže.

Nástroj se záchytným čepem

Model DTW701

Nářadí se záchytným čepem pro volné usazení

► Obr.12: 1. Rázový nástavec 2. Otvor 3. Čtyřhranná

hlavice 4. Záchytný čep

Nástavec upevněte tak, že zarovnáte otvor na boku rázového nástavce se záchytným čepem čtyřhranné hlavice a rázový nástavec natlačíte na čtyřhrannou hlavici, až se zajistí na místě. V případě potřeby na něj zlehka poklepejte. Chcete-li nástavec demontovat, jednoduše jej vytáhněte.

Nářadí se záchytným čepem pro pevné usazení

Volitelné příslušenství

► Obr.13: 1. Rázový nástavec 2. Otvor 3. Čtyřhranná

hlavice 4. Záchytný čep

POZNÁMKA: Může se stát, že nástavec bude záchytným čepem usazen příliš pevně.

V takovém případě zamáčkněte záchytný čep co nejdále a stáhněte nástavec ze čtyřhranné hlavice.

Instalace háčku

UPOZORNĚNÍ: Při instalaci háčku ho vždy

pevně utáhněte šroubem. Jinak by se mohl háček

uvolnit z nástroje a způsobit zranění.

► Obr.14: 1. Drážka 2. Háček 3. Šroub

Háček je vhodný k dočasnému pověšení nářadí. Lze jej nainstalovat na obou stranách nářadí. Při instalaci háčku jej vložte do drážky na jedné ze stran krytu nářadí a zajistěte jej dvěma šrouby. Chcete-li jej odstranit, uvolněte šrouby a vyjměte jej.

45 ČESKY

Page 46

PRÁCE S NÁŘADÍM

UPOZORNĚNÍ: Akumulátor zasunujte vždy

až na doraz, dokud není zajištěn na svém místě.

Není-li tlačítko zcela zajištěno, uvidíte na jeho horní straně červený indikátor. Zasuňte akumulátor zcela tak, aby nebyl červený indikátor vidět. Jinak by mohl akumulátor z nářadí vypadnout a způsobit zranění obsluhy či osob v okolí.

► Obr.15

Uchopte pevně nářadí a nasaďte rázový nástavec na šroub nebo matici. Uveďte nářadí do chodu a dotahujte s využitím správného času utahování. Správný utahovací moment se může lišit v závislosti na typu nebo rozměrech šroubu, druhu upevňovaného obrobku, apod. Vztah mezi utahovacím momentem a dobou utahování je uveden na obrázcích.

Správný utahovací moment pro standardní šroub při režimu maximálního příklepu (4)

•

(kgf•cm)

400

(4080)

300

(3060)

200

(2040)

100

(1020)

1. Doba utahování (s) 2. Utahovací moment

M24

M22

M20

M16

(M24)

(M22)

(M20)

(M16)

Správný utahovací moment pro vysokopevnostní šroub při režimu maximálního příklepu (4)

•m

(kgf•cm)

300

(3060)

200

(2040)

M16

M14

100

(1020)

M12

1. Doba utahování (s) 2. Utahovací moment

POZNÁMKA: Nářadí držte přímo směrem ke šroubu

nebo matici.

POZNÁMKA: Příliš velký utahovací moment může poškodit šroub/matici nebo rázový nástavec. Před zahájením práce vždy proveďte zkoušku a stanovte odpovídající dobu utahování konkrétního šroubu

nebo matice.

POZNÁMKA: Je-li nářadí provozováno nepřetržitě až do vybití akumulátoru, nechejte jej po instalaci nabitého akumulátoru před dalším pokračováním v práci v

klidu po dobu 15 minut.

Utahovací moment je ovlivňován řadou faktorů včetně následujících. Po dotažení vždy zkontrolujte moment pomocí momentového klíče.

1. Je-li akumulátor téměř úplně vybitý, dojde k poklesu napětí a snížení utahovacího momentu.

2. Rázový nástavec

•

Pokud nepoužijete správný rozměr rázového nástavce, dojde ke snížení utahovacího momentu.

• Opotřebený rázový nástavec (opotřebení na

šestihranném nebo čtvercovém konci) způ-

3. Šroub

4. Použití univerzální spojky nebo prodlužovací tyče

5. Moment bude ovlivněn způsobem držení nářadí

6. Provozování nářadí při nízkých otáčkách vede ke

46 ČESKY

sobí snížení utahovacího momentu.

• Správný utahovací moment se bude lišit

podle průměru šroubu i přesto, že momentový součinitel a třída šroubu zůstanou stejné.

• Přestože jsou průměry šroubů stejné, bude

se správný utahovací moment měnit podle momentového součinitele, třídy šroubu a jeho délky.

poněkud snižuje utahovací moment rázového utahováku. Jako kompenzaci prodlužte dobu utahování.

nebo materiálu v poloze upevňování.

snížení utahovacího momentu.

M16

M14

M12

Page 47

ÚDRŽBA

UPOZORNĚNÍ: Před zahájením kontroly nebo

údržby nářadí se vždy ujistěte, zda je vypnuté a je vyjmut akumulátor.

POZOR: Nikdy nepoužívejte benzín, benzen,

ředidlo, alkohol či podobné prostředky. Mohlo by tak dojít ke změnám barvy, deformacím či vzniku prasklin.

K zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku musí být opravy a veškerá další údržba či seřizování prováděny autorizovanými nebo továrními servisními středisky společnosti Makita s využitím náhradních dílů Makita.

VOLITELNÉ

PŘÍSLUŠENSTVÍ

UPOZORNĚNÍ: Pro nářadí Makita popsané

v tomto návodu doporučujeme používat následující příslušenství a nástavce. Při použití jiného

příslušenství či nástavců může hrozit nebezpečí zranění osob. Příslušenství lze používat pouze pro stanovené účely.

Potřebujete-li bližší informace ohledně tohoto příslušenství, obraťte se na místní servisní středisko společnosti

Makita.

• Rázový nástavec

• Prodlužovací tyč

• Univerzální spojka

• Originální akumulátor a nabíječka Makita

• Sada čepů 4 (pouze model DTW701)

POZNÁMKA: Některé položky seznamu mohou být k nářadí přibaleny jako standardní příslušenství. Přibalené příslušenství se může v různých zemích lišit.

47 ČESKY

Page 48

УКРАЇНСЬКА (Оригінальні вказівки)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: DTW700 DTW701

Підтримувані розміри кріпильних виробів

Квадратний хвостовик 12,7 мм

Частота обертання в режимі холостого ходу

Ударів на хвилину

Загальна довжина 170 мм

Номінальна напруга 18 В пост. струму

Маса нетто 2,3 - 2,7 кг

• Оскільки наша програма наукових досліджень і розробок триває безперервно, наведені тут технічні характеристики можуть бути змінені без попередження.

• У різних країнах технічні характеристики можуть бути різними.

• Вага може відрізнятися залежно від допоміжного обладнання, наприклад касети з акумулятором. Найлегші та найважчі комплекти, відповідно до стандарту EPTA (Європейська асоціація виробників електроінструменту) від січня 01/2014 року, представлено в таблиці.

Застосовна касета з акумулятором і зарядний пристрій

Касета з акумулятором BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /

Зарядний пристрій DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

• Деякі касети з акумулятором і зарядні пристрої, які вказано вище, можуть бути недоступними залежно від вашого регіону або місця перебування.

ПОПЕРЕДЖЕННЯ: Використовуйте лише касети з акумулятором і зарядні пристрої, перелічені

вище. Використання будь-яких інших касет з акумулятором і зарядних пристроїв може призвести до травму-

вання й/або пожежі.

Призначення

Інструмент призначено для кріплення болтів та гайок.

Шум

Рівень шуму за шкалою А в типовому виконанні, визначений відповідно до стандарту EN62841-2-1:

Модель DTW700

Рівень звукового тиску (L Рівень звукової потужності (LWA): 105 дБ (A) Похибка (K): 3 дБ (A)

Модель DTW701

Рівень звукового тиску (L Рівень звукової потужності (LWA): 105 дБ (A) Похибка (K): 3 дБ (A)

Стандартний болт M10 - M24

Високоміцний болт M10 - M16

Режим максимальної ударної сили (4)

Режим великої ударної сили (3)

Режим середньої ударної сили (2)

Режим низької ударної сили (1)

Режим максимальної ударної сили (4)

Режим великої ударної сили (3)

Режим середньої ударної сили (2)

Режим низької ударної сили (1)

BL1840B / BL1850 / BL1850B / BL1860B

0 - 2 200 хв

0 - 1 900 хв

0 - 1 200 хв

0 - 2 700 хв

0 - 2 400 хв

0 - 1 700 хв

0 - 1 000 хв

ПРИМІТКА: Заявлене значення шуму було виміряно відповідно до стандартних методів тестування й може використовуватися для порівняння одного інструмента з іншим.

ПРИМІТКА: Заявлене значення шуму може також використовуватися для попереднього оцінювання впливу.

): 94 дБ (A)

0 - 500 хв

DC18SH

-1

48 УКРАЇНСЬКА

Page 49

ПОПЕРЕДЖЕННЯ: Користуйтеся засобами

захисту органів слуху.

ПОПЕРЕДЖЕННЯ:

ристання рівень шуму під час фактичної роботи електроінструмента може відрізнятися від заявленого значення вібрації; особливо сильно на це впливає тип деталі, що оброблюється.

Залежно від умов вико-

ПОПЕРЕДЖЕННЯ: Забезпечте належні

запобіжні заходи для захисту оператора, що відповідатимуть умовам використання інструмента (слід брати до уваги всі складові робочого циклу, як-от час, коли інструмент вимкнено та коли він починає працювати на холостому ході під час запуску).

Вібрація

Загальна величина вібрації (векторна сума трьох напрямків) визначена згідно з EN62841-2-1:

Модель DTW700

Режим роботи: ударне закручування кріпильних деталей з максимальною потужністю інструмента Вібрація (a Похибка (K): 2,0 м/с

Модель DTW701

Режим роботи: ударне закручування кріпильних деталей з максимальною потужністю інструмента Вібрація (ah): 19,0м/с Похибка (K): 2,0м/с

ПРИМІТКА: Заявлене загальне значення вібрації було виміряно відповідно до стандартних методів тестування й може використовуватися для порівняння одного інструмента з іншим.

ПРИМІТКА: Заявлене загальне значення вібрації може також використовуватися для попереднього оцінювання впливу.

): 19,0 м/с

ПОПЕРЕДЖЕННЯ: Залежно від умов

використання вібрація під час фактичної роботи електроінструмента може відрізнятися від заявленого значення вібрації; особливо сильно на це впиває тип деталі, що оброблюється.

ПОПЕРЕДЖЕННЯ: Забезпечте належні

Декларація про відповідність стандартам ЄС

Тільки для країн Європи

Декларацію про відповідність стандартам ЄС наведено в Додатку A до цієї інструкції з експлуатації.

ПОПЕРЕДЖЕННЯ ПРО ДОТРИМАННЯ ТЕХНІКИ БЕЗПЕКИ

Загальні застереження щодо техніки безпеки при роботі з електроінструментами

ПОПЕРЕДЖЕННЯ: Уважно ознайомтеся з

усіма попередженнями про дотримання правил техніки безпеки, інструкціями, ілюстраціями та технічними характеристиками, що стосуються цього електроінструмента. Невиконання будь-

яких інструкцій, перелічених нижче, може призвести до ураження електричним струмом, пожежі та/ або тяжких травм.

Збережіть усі інструкції з техніки безпеки та експлуатації на майбутнє.

Термін «електроінструмент», зазначений у інструкції з техніки безпеки, стосується електроінструмента, який функціонує від електромережі (електроінструмент з кабелем живлення), або електроінструмента з живлен ням від батареї (безпровідний електроінструмент).

Попередження про необхідну обережність під час роботи з бездротовим ударним гайковертом

1. Тримайте електроприлад за ізольовані поверхні держака під час виконання дії, за якої кріпильна деталь може зачепити сховану проводку. Торкання кріпильною деталлю

дроту під напругою може призвести до передавання напруги до оголених металевих частин інструмента та до ураження оператора електричним струмом.

2. Користуйтеся засобами захисту органів слуху.

3. Перед встановленням ретельно перевіряйте ударну головку щодо зношення, тріщин або пошкодження.

4. Тримайте інструмент міцно.

5. Не торкайтеся руками деталей, що

обертаються.

Не торкайтеся ударної головки, болта, гайки або заготовки одразу після закінчення роботи.

Вони можуть бути надзвичайно гарячими, і це може призвести до отримання опіків шкіри.

Обов’язково забезпечте надійну опору. При виконанні робіт з інструментом на висоті переконайтеся, що внизу нікого немає.

8. Належний момент затягування може відрізнятися залежно від типу та розміру болта. Перевіряйте момент затягування за допомогою динамометричного ключа.

ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.

49 УКРАЇНСЬКА

Page 50

ПОПЕРЕДЖЕННЯ:

ності та не розслаблюйтеся під час користування виробом (що можливо при частому користуванні); обов’язково строго дотримуйтеся відповідних правил безпеки.

НЕНАЛЕЖНЕ ВИКОРИСТАННЯ або недотримання правил техніки безпеки, викладених у цій інструкції з експлуатації, може призвести до серйозних травм.

НІКОЛИ НЕ втрачайте пиль-

Важливі інструкції з безпеки для касети з акумулятором

1. Перед тим як користуватися касетою з акумулятором, слід прочитати всі інструкції та застережні знаки щодо (1) зарядного пристрою акумулятора, (2) акумулятора та (3) виробів, що працюють від акумулятора.

2. Не розбирайте касету з акумулятором і не змінюйте її конструкцію. Це може призвести

до пожежі, перегріву або вибуху.

Якщо період роботи дуже покоротшав, слід негайно припинити користування. Це може призвести до виникнення ризику перегріву, опіку та навіть вибуху.

У разі потрапляння електроліту в очі слід промити їх чистою водою та негайно звернутися до лікаря. Це може призвести до втрати зору.

5. Не закоротіть касету з акумулятором. (1) Не слід торкатися клем будь яким стру-

мопровідним матеріалом.

(2)

Не слід зберігати касету з акумулятором у ємності з іншими металевими предметами, такими як цвяхи, монети тощо.

(3)

Не залишайте касету з акумулятором під

дощем, запобігайте контакту з водою. Коротке замикання може призвести до появи значного струму, перегріву, можливих опіків та навіть виходу з ладу.

Не слід зберігати й використовувати інструмент і касету з акумулятором у місцях, де температура може сягнути чи перевищити 50 °C (122 °F).

7. Не слід спалювати касету з акумулятором, навіть якщо вона була неодноразово пошкоджена або повністю спрацьована. Касета з акумулятором може вибухнути у вогні.

8. Заборонено забивати цвяхи в касету з акумулятором, різати, ламати, кидати, впускати касету з акумулятором або вдаряти її твердим предметом. Це може призвести до

пожежі, перегріву або вибуху.

Не слід використовувати пошкоджений акумулятор.

10. Літій-іонні акумулятори, що містяться в інструменті, мають відповідати вимогам законів про небезпечні товари.

Під час транспортування за допомогою комерційних перевезень, наприклад із залучанням третьої сторони та експедиторів, необхідно дотримуватись особливих вимог, вказаних на пакуванні й у маркуванні. Під час підготування позиції до відправлення необхідно проконсультуватись зі спеціалістом з небезпечних матеріалів. Крім того, слід виконувати більш докладні національні настанови, якщо такі є. Заклейте відкриті контакти стрічкою або заховайте їх і запакуйте акумулятор таким чином, щоб він не міг рухатися в пакуванні.

11.

Для утилізації касети з акумулятором витягніть її з інструмента та утилізуйте безпечним способом. Дотримуйтеся норм місцевого законодавства щодо утилізації акумуляторів.

12. Використовуйте акумулятори лише з виробами, указаними компанією Makita.

Установлення акумуляторів у невідповідні вироби може призвести до пожежі, надмірного нагрівання, вибуху чи витоку електроліту.

13. Якщо інструментом не користуватимуться протягом тривалого періоду часу, вийміть акумулятор з інструмента.

14. Під час і після використання касета з акумулятором може нагріватися, що може стати причиною опіків або низькотемпературних опіків. Будьте обережні під час поводження з гарячою касетою з акумулятором.

15. Не торкайтеся контактів інструмента відразу після використання, оскільки він може бути досить гарячим, щоб викликати опіки.

16. Не допускайте, щоб уламки, пил або земля прилипали до контактів, отворів і пазів на касеті з акумулятором. Це може привести до

зниження експлуатаційних параметрів, поломки інструмента або касети з акумулятором.

17.

Якщо інструмент не розраховано на використання поблизу високовольтних ліній електропередач, не використовуйте касету з акумулятором поблизу високовольтних ліній електропередач.

Це може призвести до несправності, поломки інструмента або касети з акумулятором.

ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.

ОБЕРЕЖНО: Використовуйте тільки акуму-

лятори Makita. Використання акумуляторів, інших

ніж оригінальні акумулятори Makita, або акумуляторів, конструкцію яких було змінено, може призвести до вибуху акумулятора і спричинити пожежу, травму або пошкодження. У зв'язку з цим також буде анульовано гарантію Makita на інструмент Makita і на зарядний пристрій.

Поради з забезпечення максимального строку експлуатації акумулятора

1. Касету з акумулятором слід заряджати до того, як він розрядиться повністю. Завжди слід зупиняти роботу інструмента та зарядити акумулятор, якщо ви помітили зменшення потужності інструмента.

Ніколи не слід заряджати повторно повністю заряджену касету з акумулятором. Перезарядження скорочує строк експлуатації акумулятора.

3. Заряджайте касету з акумулятором при кімнатній температурі 10°C - 40°C (50°F - 104°F). Перед тим як заряджати касету з акумулятором, слід зачекати, доки вона охолоне.

4. Коли касета з акумулятором не використовується, виймайте її з інструмента або зарядного пристрою.

5. Якщо касета з акумулятором не використовувалася тривалий час (понад шість місяців), її слід зарядити.

50 УКРАЇНСЬКА

Page 51

ОПИС РОБОТИ

ОБЕРЕЖНО: Обов’язково переконайтеся,

що прилад вимкнено, а касету з акумулятором знято, перед регулюванням або перевіркою функціонування інструмента.

Встановлення та зняття касети з акумулятором

ОБЕРЕЖНО: Завжди вимикайте інструмент

перед встановленням або зняттям касети з акумулятором.

ОБЕРЕЖНО: Під час встановлення або

зняття касети з акумулятором слід міцно тримати інструмент та касету з акумулятором.

Якщо ви утримуватимете інструмент та касету з акумулятором недостатньо міцно, вони можуть вислизнути з рук, що може призвести до пошкодження інструмента та касети з акумулятором або може спричинити травми.

► Рис.1: 1. Червоний індикатор 2. Кнопка 3. Касета

з акумулятором

Щоб зняти касету з акумулятором, слід витягнути її з інструмента, натиснувши на кнопку в передній частині касети.

Щоб установити касету з акумулятором, слід сумістити виступ на касеті з акумулятором із пазом у корпусі та вставити касету на місце. Її необхідно вставити повністю, аж доки не почуєте клацання. Якщо на верхній частині кнопки помітний червоний індикатор, це означає, що касета з акумулятором установлена не до кінця.

ОБЕРЕЖНО: Завжди вставляйте касету

з акумулятором повністю, аж поки червоний індикатор стане невидимим. Якщо цього не

зробити, касета може випадково випасти з інструмента та завдати травми вам або людям, що знаходяться поряд.

ОБЕРЕЖНО: Не встановлюйте касету з

акумулятором із зусиллям. Якщо касета не

вставляється легко, то це означає, що ви її неправильно вставляєте.

Система захисту інструмента/ акумулятора

Інструмент оснащено системою захисту інструмента/ акумулятора. Ця система автоматично вимикає живлення з метою подовження терміну служби інструмента й акумулятора. Інструмент автоматично зупиняється під час роботи, якщо інструмент або акумулятор перебувають у зазначених далі умовах.

Захист від перевантаження

Цей захист спрацьовує в разі занадто високого споживання струму інструментом у поточному режимі експлуатації. У такому випадку вимкніть інструмент і припиніть роботу, під час виконання якої сталося перевантаження інструмента. Щоб перезапустити інструмент, увімкніть його знову.

Захист від перегрівання

Цей захист спрацьовує в разі перегрівання інструмента або акумулятора. У такому випадку дайте інструменту й акумулятору охолонути, перш ніж знову ввімкнути інструмент.

Захист від надмірного розрядження

Цей захист спрацьовує, коли рівень заряду акумулятора стає низьким. У цій ситуації вийміть акумулятор з інструмента й зарядіть його.

Відображення залишкового заряду акумулятора

Тільки для касет з акумулятором, які мають індикатори

► Рис.2: 1. Індикаторні лампи 2. Кнопка перевірки Натисніть кнопку перевірки на касеті з акумулятором

для відображення залишкового ресурсу акумулятора. Індикаторні лампи загоряться на кілька секунд.

Індикаторні лампи Залишковий

Горить Вимк. Блимає

ПРИМІТКА: Залежно від умов використання та

температури оточуючого середовища показання можуть незначним чином відрізнятися від дійсного ресурсу.

Дія вимикача

► Рис.3: 1. Курок вмикача

ОБЕРЕЖНО: Перед тим як вставляти

касету з акумулятором в інструмент, обов’язково перевірте, чи курок вмикача спрацьовує належним чином та повертається у положення «ВИМК.», коли його відпускають.

Щоб увімкнути інструмент, просто натисніть на курок вмикача. Швидкість інструмента зростає, якщо збільшити тиск на курок вмикача. Щоб зупинити роботу, відпустіть курок вмикача.

51 УКРАЇНСЬКА

ресурс

від 75 до

100%

від 50 до

75%

від 25 до

50%

від 0 до 25%

Зарядіть

акумулятор.

Можливо,

акумулятор

вийшов з

ладу.

Page 52

ПРИМІТКА: Інструмент автоматично зупиняється, якщо натискати на курок вмикача впродовж 6 хвилин.

ПРИМІТКА: За ввімкнення режиму максимальної частоти забезпечується найвища частота обертання інструмента, навіть якщо не натискати курок вмикача повністю.

Докладнішу інформацію див. у розділі «Режим максимальної частоти».

Увімкнення переднього підсвічування

ОБЕРЕЖНО: Не дивіться на світло або

безпосередньо на джерело світла.

► Рис.4: 1. Лампа ► Рис.5: 1. Кнопка

Щоб увімкнути режим підсвічування, натисніть кнопку і втримуйте протягом однієї секунди.

Щоб вимкнути режим підсвічування, натисніть кнопку ще раз і також утримуйте протягом однієї

секунди. Коли режим підсвічування увімкнено, натисніть на курок вмикача, щоб увімкнути лампу. Щоб вимкнути її, відпустіть курок вмикача. Підсвічування згасне приблизно за 10 секунд після відпускання курка вмикача. Коли режим підсвічування вимкнено, лампа не вмикається навіть після натискання курка.

ПРИМІТКА: Щоб довідатися про поточний режим підсвічування, натисніть курок. Якщо при натисканні курка вмикача лампа вмикається, режим підсвічування увімкнено. Якщо лампа не світиться, режим підсвічування вимкнено.

ПРИМІТКА: У разі перегрівання інструмента лампа блимає протягом однієї хвилини, після чого світлодіодний дисплей гасне. У цьому випадку слід дати інструментові охолонути, перш ніж продовжувати роботу.

ПРИМІТКА: Для очищення скла лампи підсвічування протріть її сухою тканиною. Будьте обережні, щоб не подряпати скло лампи підсвічування, тому що це погіршить освітлювання.

ПРИМІТКА: Поки натиснуто курок вмикача, режим підсвічування змінити не можна.

ПРИМІТКА: Режим підсвічування можна змінити приблизно через 10 секунд після відпускання курка вмикача.

Робота перемикача реверсу

► Рис.6: 1. Важіль перемикача реверсу

ОБЕРЕЖНО: Перед початком роботи

обов’язково перевіряйте напрям обертання.

ОБЕРЕЖНО: Перемикач реверсу можна

використовувати тільки після повної зупинки інструмента. Зміна напрямку обертання до пов-

ної зупинки інструмента може призвести до його пошкодження.

ОБЕРЕЖНО: Коли інструмент не вико-

ристовується, важіль перемикача реверсу повинен знаходитися в нейтральному положенні.

Цей інструмент обладнано перемикачем реверсу для зміни напрямку обертання. Для обертання за годинниковою стрілкою пересуньте важіль перемикача реверсу в положення А, проти годинникової стрілки — у положення В. Коли важіль перемикача реверсу перебуває в нейтральному положенні, курок вмикача не можна натиснути.

52 УКРАЇНСЬКА

Page 53

Зміна режиму застосування

Зміна ударної сили

Передбачено чотири налаштування ударної сили: 4 (максимальна), 3 (висока), 2 (середня) и 1 (низька). Це дає змогу налаштувати величину затягування, необхідну для роботи.

Рівень ударної сили змінюється під час кожного натискання кнопки . Ударну силу можна змінити приблизно протягом однієї хвилини після відпускання курка вмикача.

ПРИМІТКА: Можна збільшити час для змінення ударної сили приблизно на одну хвилину натисканням кно-

або .

пки

► Рис.7

Режим застосування

(рівень ударної сили, що відобража-

4 (максимальна)

3 (висока)

2 (середня)

1 (низька)

ється на панелі)

Максимальна кількість ударів Призначення

-1

2 700 хв

2 400 хв

1 700 хв

1 000 хв

-1

Закручування з максимальною силою та швидкістю. Затягування у випадку, коли потрібні сила й швидкість.

Закручування з меншою силою та частотою обертання, ніж у максимальному режимі (легше контролювати, ніж у максимальному режимі). Затягування у випадку, коли потрібні сила й швидкість.

Укручування у випадках, коли потрібна висока якість оздоблювальних робіт. Затягування у випадку, коли потрібна добре контрольована потужність.

Укручування з меншою силою для захисту нарізі гвинта від пошкоджень. Затягування у випадку, коли потрібне точне закручування болтів із малим діаметром.

: лампа горить.

ПРИМІТКА: Якщо на панелі не світиться жоден індикатор, натисніть курок вмикача один раз, перш ніж натиснути кнопку .

ПРИМІТКА: Коли інструмент вимикається для економії заряду акумулятора, усі індикатори на панелі керування гаснуть. Рівень ударної сили можна перевірити, натискаючи курок вмикача, доки інструмент не перестане працювати.

53 УКРАЇНСЬКА

Page 54

Змінення режиму застосування

Цей інструмент має кілька зручних режимів застосування для контрольованого вкручування болтів. Тип режиму застосування змінюється щоразу, як ви натискаєте кнопку

Режим застосування можна змінити приблизно протягом однієї хвилини після відпускання курка вмикача.

ПРИМІТКА: Можна збільшити час для зміни режиму застосування приблизно на одну хвилину натисканням кнопки

або .

► Рис.8

(тип допоміжного режиму, який відображається на панелі)

Режим «Болт» За годинниковою стрілкою

Режим «Болт» (1)

Режим «Болт» (2)

Режим «Болт» (3)

Режим застосування

Цей режим дає змогу безперервно повторювати закручування з однаковим крутним моментом. Цей режим також допомагає знизити ризик поломки болтів/гайок через надмірне затягування.

Проти годинникової стрілки

Цей режим запобігає випадінню болта. Під час ослаблення болта з обертанням інструмента проти годинникової стрілки інструмент автоматично зупиняється або вповільнюється, коли болт або гайку буде достатньо послаблено.

ПРИМІТКА. Момент припинення вкручування залежить від типу болта/гайки й матеріалу, у який він укручується. Перш ніж використовувати цей режим, виконайте пробне вкручування.

За годинниковою стрілкою

Інструмент зупиняється автоматично, щойно починається ударна дія.

Проти годинникової стрілки

Рівень ударної сили – 4. Інструмент зупиняється автоматично, щойно припиняється ударна дія.

За годинниковою стрілкою

Інструмент зупиняється автоматично приблизно через 0,5 секунди після початку ударної дії.

Проти годинникової стрілки

Рівень ударної сили – 4. Інструмент зупиняється автоматично приблизно через 0,2 секунди після припинення ударної дії.

За годинниковою стрілкою

Інструмент зупиняється автоматично приблизно через 1 секунду після початку ударної дії.

Проти годинникової стрілки

Обертання інструмента вповільнюється після припинення ударної дії.

: лампа горить.

ПРИМІТКА:

Коли інструмент вимикається для економії заряду акумулятора, усі індикатори на панелі керування гас-

нуть. Режим застосування можна перевірити, натискаючи курок вмикача, доки інструмент не перестане працювати.

Функція Призначення

За годинниковою стрілкою

Запобігання надмірному затягуванню болтів.

Проти годинникової стрілки

Ослаблення болтів.

–

54 УКРАЇНСЬКА

Page 55

Режим максимальної частоти

► Рис.9: 1. Кнопка 2. Лампа

За ввімкнення режиму максимальної частоти забезпечується найвища робоча частота інструмента, навіть якщо не натискати курок вмикача повністю. За вимкнення режиму максимальної частоти інструмента вона підвищується в міру підвищення тиску на курок вмикача. Щоб увімкнути режим максимальної частоти, натисніть і

утримуйте кнопку . Щоб вимкнути режим максимальної частоти, натисніть і утримуйте кнопку знову.

Лампа вмикається за ввімкненого режиму максимальної частоти.

ПРИМІТКА: Режим максимальної частоти продовжує бути активним навіть після перемикання режиму ударної сили/режиму автоматичної зупинки.

ЗБОРКА

ОБЕРЕЖНО: Обов’язково переконайтеся,

що прилад вимкнено, а касету з акумулятором знято, перш ніж проводити будь-які роботи з інструментом.

Вибір правильної ударної головки

Обов’язково використовуйте ударну головку правильного розміру для болтів та гайок. Використання ударної головки неправильного розміру призводить до неточного та нерівномірного моменту затягування та/або пошкодження болта чи гайки.

Встановлення або зняття ударної головки

Додаткове приладдя

ОБЕРЕЖНО:

головки переконайтеся у відсутності пошкоджень на ній та на встановлюваній частині.

ОБЕРЕЖНО: Після встановлення ударної

головки міцно затягніть її. Якщо головка виймається, не використовуйте її.

ПРИМІТКА: Спосіб установлення ударної головки

залежить від типу квадратного хвостовика на інструменті.

Перед встановленням ударної

Для ударної головки з ущільнювальним кільцем та шпилькою

► Рис.11: 1. Ударна головка 2. Ущільнювальне

Витягніть ущільнювальне кільце з паза в ударній головці та зніміть шпильку з ударної головки. Установіть ударну головку на квадратний хвостовик так, щоб отвір на ударній головці з'єднався з отвором на квадратному хвостовику. Вставте шпильку в отвір на ударній головці та на квадратному хвостовику. Потім поверніть ущільнювальне кільце в початкове положення на пазу ударної головки для фіксації шпильки.

Щоб зняти ударну головку, виконайте процедуру її встановлення у зворотному порядку.

кільце 3. Шпилька

Інструмент зі стопорною шпилькою

Модель DTW701

Для інструмента зі щільно припасованою стопорною шпилькою

► Рис.12: 1. Ударна головка 2. Отвір 3. Квадратний

Щоб установити головку, сумістіть отвір у боковій частині головки зі стопорною шпилькою на квадратному хвостовику, після чого насуньте головку на квадратний хвостовик до її фіксації. За потреби злегка постукайте по ній. Щоб зняти торцеву головку, просто потягніть її.

хвостовик 4. Стопорна шпилька

Для інструмента з жорстко припасованою стопорною шпилькою

Додаткове приладдя

► Рис.13: 1. Ударна головка 2. Отвір 3. Квадратний

Щоб установити головку, сумістіть отвір у боковій частині головки зі стопорною шпилькою на квадратному хвостовику, після чого насуньте головку на квадратний хвостовик до її фіксації. За потреби злегка постукайте по ній. Для видалення головки продавіть стопорну шпильку через отвір у головці та витягніть головку з квадратного хвостовика.

ПРИМІТКА: Жорстко припасована стопорна шпилька може занадто щільно прилягати, що може ускладнювати видалення головки.

У цьому випадку слід повністю натиснути жорстко пригнаний стопорний штифт і витягти головку з квадратного хвостовика.

хвостовик 4. Стопорна шпилька

Встановлення гака

Інструмент із кільцевою пружиною

Модель DTW700

Для ударної головки без ущільнювального кільця та шпильки

► Рис.10: 1. Ударна головка 2. Квадратний хвосто-

вик 3. Кільцева пружина

Насуньте ударну головку на квадратний хвостовик до її фіксації.

Для зняття ударної головки просто стягніть її.

ОБЕРЕЖНО: Під час установлення гачка

надійно зафіксуйте його гвинтом. В іншому

випадку гачок може від’єднатися від інструмента, що може призвести до травми.

► Рис.14: 1. Паз 2. Гак 3. Гвинт

Гак зручно використовувати для тимчасового підвішування інструмента. Його можна встановлювати на будь-якому боці інструмента. Щоб установити гак, вставте його в паз на корпусі інструмента з будьякого боку та закріпіть за допомогою двох гвинтів. Щоб зняти гак, відпустіть гвинти і витягніть його.

55 УКРАЇНСЬКА

Page 56

РОБОТА

ОБЕРЕЖНО: Обов’язково вставляйте

касету з акумулятором до кінця з фіксацією на місці. Якщо на верхній частині кнопки поміт-

ний червоний індикатор, це означає, що касета з акумулятором зафіксована не до кінця. Вставте касету повністю, щоб червоний індикатор зник. Якщо цього не зробити, касета може випадково випасти з інструмента та завдати травми вам або людям, що знаходяться поряд.

► Рис.15

Міцно тримаючи інструмент, помістіть ударну головку на гайку або болт. Увімкніть інструмент та виконуйте затягування протягом належного часу. Належна величина моменту затягування залежить від типу та розміру болта, матеріалу деталі, що кріпиться, тощо. Співвідношення між моментом затягування та часом затягування показано на малюнках.

Правильний момент затягування для стандартного болта в режимі максимальної ударної сили (4)

•

(kgf•cm)

400

(4080)

300

(3060)

200

(2040)

100

(1020)

1. Час затягування (с) 2. Момент затягування

M24

(M24)

M22

(M22)

M20

(M20)

M16

(M16)

Правильний момент затягування для високоміцного болта в режимі максимальної ударної сили (4)

•

(kgf•cm)

300

(3060)

200

(2040)

100

(1020)

M12

M14

M16

M14

M12

1. Час затягування (с) 2. Момент затягування

ПРИМІТКА: Тримайте інструмент прямо відносно

болта або гайки. ПРИМІТКА: Надмірний момент затягування може

призвести до пошкодження болта/гайки або ударної головки. Перед початком роботи необхідно зробити пробну операцію, щоб визначити належний час затягування болта або гайки.

ПРИМІТКА: У разі неперервної роботи інструмента до розряджання касети з акумулятором необхідно зробити перерву на 15 хвилин перед тим як продовжити роботу з новою касетою.

Момент затягування залежить від багатьох чинників, зокрема від вказаних нижче. Після затягування обов’язково перевірте момент затягування за допомогою динамометричного ключа.

1. Коли касета з акумулятором буде майже повністю розряджена, напруга впаде і момент затягування зменшиться.

2. Ударна головка

• Використання ударної головки неправиль-

ного розміру призводить до зменшення моменту затягування.

• Використання зношеної ударної головки

(зношення шестигранного або квадратного наконечника) призводить до змен-

3. Болт

шення моменту затягування.

• Хоча коефіцієнт моменту та клас болта

можуть бути однаковими, належний момент затягування може бути різним в залежності від діаметра болта.

• Хоча діаметри болтів можуть бути однако-

вими, належний момент затягування може бути різним в залежності від коефіцієнта затягування, класу та довжини болта.

56 УКРАЇНСЬКА

Page 57

4. Використання універсального з’єднання або подовжувача дещо зменшує силу затягування ударного гайковерта. Це можна компенсувати подовженням часу затягування.

5. Також на момент затягування впливає спосіб, у який тримають інструмент або деталь у положенні для загвинчування.

6. Експлуатація інструмента на низькій швидкості призводить до зменшення моменту затягування.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ОБЕРЕЖНО: Перед здійсненням перевірки

або обслуговування завжди перевіряйте, щоб інструмент був вимкнений, а касета з акумулятором була знята.

УВАГА: Ніколи не використовуйте газолін,

бензин, розріджувач, спирт та подібні речовини. Їх використання може призвести до зміни кольору, деформації або появи тріщин.

Для забезпечення БЕЗПЕКИ та НАДІЙНОСТІ продукції, її ремонт, а також роботи з обслуговування або регулювання повинні виконуватись уповноваженими або заводськими сервісними центрами Makita із використанням запчастин виробництва компанії

Makita.

ДОДАТКОВЕ ПРИЛАДДЯ

ОБЕРЕЖНО: Це додаткове та допоміжне

обладнання рекомендовано використовувати з інструментом Makita, зазначеним у цій інструкції з експлуатації. Використання будь-

якого іншого додаткового та допоміжного обладнання може становити небезпеку травмування. Використовуйте додаткове та допоміжне обладнання лише за призначенням.

У разі необхідності отримати допомогу в більш детальному ознайомленні з оснащенням звертайтесь до місцевого сервісного центру Makita.

• Ударна головка

• Подовжувач

• Універсальне з’єднання

• Оригінальний акумулятор та зарядний пристрій

Makita

• Комплект із 4 штифтів (тільки для DTW701)

ПРИМІТКА: Деякі елементи списку можуть входити до комплекту інструмента як стандартне приладдя. Вони можуть відрізнятися залежно від країни.

57 УКРАЇНСЬКА

Page 58

ROMÂNĂ (Instrucţiuni originale)

SPECIFICAŢII

Model: DTW700 DTW701

Capacități de strângere Bolț standard M10 - M24

Bolț de mare rezistență la tracțiune

Cap de antrenare pătrat 12,7 mm

Turație în gol Mod impact maxim (4) 0 - 2.200 min

Mod impact puternic (3) 0 - 1.900 min

Mod impact mediu (2) 0 - 1.200 min

Mod impact redus (1) 0 - 500 min

Bătăi pe minut Mod impact maxim (4) 0 - 2.700 min

Mod impact puternic (3) 0 - 2.400 min

Mod impact mediu (2) 0 - 1.700 min

Mod impact redus (1) 0 - 1.000 min

Lungime totală 170 mm

Tensiune nominală 18 V cc.

Greutate netă 2,3 - 2,7 kg

•

Datorită programului nostru continuu de cercetare şi dezvoltare, specicaţiile pot  modicate fără o noticare prealabilă.

• Specicaţiile pot varia în funcţie de ţară.

• Greutatea poate diferi în funcţie de accesoriu(ii), inclusiv cartuşul acumulatorului. În tabel se prezintă combinaţia cea mai uşoară şi cea mai grea, conform Procedurii EPTA 01/2014.

Cartuşul acumulatorului şi încărcătorul aplicabile

Cartuşul acumulatorului BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /

Încărcător DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

• Este posibil ca unele cartușe ale acumulatorilor și încărcătoare menționate mai sus să nu e disponibile în funcție de regiunea dvs. de reședință.

AVERTIZARE: Utilizaţi numai cartuşele de acumulator şi încărcătoarele enumerate mai sus. Utilizarea

oricăror altor cartuşe de acumulator şi încărcătoare poate duce la rănire şi/sau incendiu.

Destinaţia de utilizare

Maşina este destinată strângerii bolţurilor şi piuliţelor.

Zgomot

Nivelul de zgomot normal ponderat A determinat în

conformitate cu EN62841-2-1:

Model DTW700

Nivel de presiune acustică (L Nivel de putere acustică (LWA): 105 dB (A) Marjă de eroare (K): 3 dB(A)

Model DTW701

Nivel de presiune acustică (L Nivel de putere acustică (LWA): 105 dB (A) Marjă de eroare (K): 3 dB(A)

): 94 dB(A)

BL1840B / BL1850 / BL1850B / BL1860B

NOTĂ: Valoarea (valorile) totală(e) a (ale) emisiilor de zgomot declarate a(u) fost măsurată(e) în conformitate cu o metodă de test standard şi poate (pot)  utilizată(e) pentru compararea unei unelte cu alta.

NOTĂ: Valoarea (valorile) totală(e) a (ale) emisiilor de zgomot declarate poate (pot) , de asemenea, utilizată(e) într-o evaluare preliminară a expunerii.

AVERTIZARE: Purtaţi echipament de protec-

ţie pentru urechi.

AVERTIZARE:

rii efective a uneltei electrice poate diferi de valoarea (valorile) nivelului declarat, în funcţie de modul în care unealta este utilizată, în special ce fel de piesă este prelucrată.

AVERTIZARE:

rile de siguranţă pentru a proteja operatorul, acestea ind bazate pe o estimare a expunerii în condiţii reale de utilizare (luând în considerare toate părţile ciclului de operare, precum timpii în care unealta a fost oprită, sau a funcţionat în gol, pe lângă timpul de declanşare).

M10 - M16

-1

DC18SH

Emisiile de zgomot în timpul utiliză-

Asiguraţi-vă că identicaţi măsu-

58 ROMÂNĂ

Page 59

Vibraţii

Valoarea totală a vibraţiilor (suma vectorilor tri-axiali) determinată conform EN62841-2-1:

Model DTW700

Mod de lucru: strângerea cu şoc a organelor de asamblare la capacitatea maximă a maşinii Emisie de vibraţii (a Marjă de eroare (K): 2,0 m/s

Model DTW701

Mod de lucru: strângerea cu şoc a organelor de asamblare la capacitatea maximă a maşinii Emisie de vibraţii (ah): 19,0m/s Marjă de eroare (K): 2,0m/s

NOTĂ: Valoarea (valorile) totală(e) a (ale) nivelulului de vibraţii declarat a (au) fost măsurată(e) în conformitate cu o metodă de test standard şi poate (pot)  utilizată(e) pentru compararea unei unelte cu alta.

NOTĂ: Valoarea (valorile) totală(e) a (ale) nivelulului de vibraţii declarat poate (pot) , de asemenea, utilizată(e) într-o evaluare preliminară a expunerii.

): 19,0 m/s

AVERTIZARE: Nivelul de vibraţii în timpul

utilizării efective a uneltei electrice poate diferi de valoarea (valorile) nivelului declarat, în funcţie de modul în care unealta este utilizată, în special ce fel de piesă este prelucrată.

AVERTIZARE: Asiguraţi-vă că identicaţi

măsurile de siguranţă pentru a proteja operatorul, acestea ind bazate pe o estimare a expunerii în condiţii reale de utilizare (luând în considerare toate părţile ciclului de operare, precum timpii în care unealta a fost oprită, sau a funcţionat în gol, pe lângă timpul de declanşare).

Declaraţie de conformitate CE

Numai pentru ţările europene

Declaraţia de conformitate CE este inclusă ca Anexa A în acest manual de instrucţiuni.

AVERTIZĂRI DE SIGURANŢĂ

Avertismente generale de siguranţă pentru maşinile electrice

AVERTIZARE: Citiţi toate avertismentele

privind siguranţa, instrucţiunile, ilustraţiile şi specicaţiile furnizate cu această sculă electrică.

Nerespectarea integrală a instrucţiunilor de mai jos poate cauza electrocutări, incendii şi/sau vătămări

corporale grave.

Păstraţi toate avertismentele şi instrucţiunile pentru consultări ulterioare.

Termenul „maşină electrică” din avertizări se referă la maşinile dumneavoastră electrice acţionate de la reţea (prin cablu) sau cu acumulator (fără cablu).

Avertismente de siguranţă pentru maşina de înşurubat cu impact cu

acumulator

Ţineţi maşina electrică numai de suprafeţele de apucare izolate atunci când executaţi o operaţie la care organul de asamblare poate intra în contact cu cabluri ascunse. Contactul organelor de

asamblare cu un cablu aat sub tensiune poate pune sub tensiune piesele metalice expuse ale maşinii electrice, conducând la electrocutarea operatorului.

Purtaţi echipamente de protecţie pentru urechi.

Vericaţi atent capul maşinii de înşurubat cu impact cu privire la uzură, suri sau deteriorări înainte de instalare.

4. Ţineţi bine maşina.

5. Nu atingeţi piesele în mişcare.

Nu atingeţi capul pentru mașina de înșurubat cu impact, șurubul, piulița sau piesa de prelucrat imediat după utilizare. Acestea pot  extrem de erbinţi şi vă pot arde pielea.

7. Păstraţi-vă echilibrul. Asiguraţi-vă că nu se aă nicio persoană dedesubt atunci când folosiţi maşina la înălţime.

8. Cuplul de strângere corect poate diferi în funcţie de tipul şi dimensiunea bolţului. Vericaţi cuplul de strângere cu o cheie dinamometrică.

PĂSTRAŢI ACESTE INSTRUCŢIUNI.

AVERTIZARE: NU permiteţi comodităţii şi

familiarizării cu produsul (obţinute prin utilizare repetată) să înlocuiască respectarea strictă a normelor de securitate pentru acest produs.

FOLOSIREA INCORECTĂ sau nerespectarea normelor de securitate din acest manual de instrucţiuni poate provoca vătămări corporale grave.

Instrucţiuni importante privind siguranţa pentru cartuşul acumulatorului

1. Înainte de a folosi cartuşul acumulatorului, citiţi toate instrucţiunile şi atenţionările de pe (1) încărcătorul acumulatorului, (2) acumulator şi (3) produsul care foloseşte acumulatorul.

2. Nu dezasamblaţi şi nu interveniţi asupra cartuşului acumulatorului. Acest lucru poate cauza

incendii, căldură excesivă sau explozii.

Dacă timpul de funcţionare s-a redus excesiv, întrerupeţi imediat funcţionarea. Aceasta poate prezenta risc de supraîncălzire, posibile arsuri şi chiar explozie.

4. Dacă electrolitul pătrunde în ochi, clătiţi bine ochii cu apă curată şi consultaţi imediat un medic. Există risc de orbire.

5. Nu scurtcircuitaţi cartuşul acumulatorului: (1) Nu atingeţi bornele cu niciun material

conductor.

(2) Evitaţi depozitarea cartuşului acumula-

torului la un loc cu alte obiecte metalice cum ar  cuie, monede etc.

(3) Nu expuneţi cartuşul acumulatorului la

apă sau ploaie. Un scurtcircuit al acumulatorului poate provoca un ux puternic de curent electric, supraîncălzire, posibile arsuri şi chiar defectarea maşinii.

59 ROMÂNĂ

Page 60

6. Nu depozitați și nu utilizați mașina și cartușul acumulatorului în locuri în care temperatura poate atinge sau depăși 50 °C (122 °F).

7. Nu incineraţi cartuşul acumulatorului chiar dacă acesta este grav deteriorat sau complet uzat. Cartuşul acumulatorului poate exploda în foc.

8. Nu introduceţi cuie în cartuşul acumulatorului, nu îl tăiaţi, striviţi, aruncaţi sau scăpaţi şi nu îl loviţi cu un obiect dur. Astfel de acţiuni pot pro-

voca incendii, căldură excesivă sau explozii.

9. Nu utilizaţi un acumulator deteriorat.

10.

Acumulatorii Li-Ion încorporaţi se supun cerinţelor Legislaţiei privind substanţele periculoase.

Pentru transporturi comerciale, efectuate de exem-

plu de către părţi terţe, expeditori, trebuie respectate cerinţele speciale de ambalare şi etichetare. Pentru pregătirea articolului care urmează să e expediat, este necesară consultarea unui expert în materiale periculoase. Vă rugăm să respectaţi, de asemenea, reglementările naţionale, care pot  mai detaliate. Izolaţi sau acoperiţi contactele deschise şi împachetaţi acumulatorul în aşa fel încât să nu se poată mişca în ambalaj.

11. Atunci când eliminaţi la deşeuri cartuşul acumulatorului, scoateţi-l din maşină şi eliminaţi-l într-un loc sigur. Respectaţi normele naţionale privind eliminarea la deşeuri a acumulatorului.

12. Utilizaţi acumulatoarele numai cu produsele specicate de Makita. Instalarea acumulatoa-

relor în produse neconforme poate cauza incendii, căldură excesivă, explozii sau scurgeri de

electrolit.

13. Dacă maşina nu este utilizată o perioadă lungă

de timp, acumulatorul trebuie scos din acesta.

14. În timpul utilizării şi după aceea, cartuşul acumulatorului se poate încălzi, ceea ce poate cauza arsuri sau arsuri la temperaturi scăzute. Fiţi atenţi la manipularea cartuşelor de acumulator atunci când sunt erbinţi.

15. Nu atingeţi borna maşinii imediat după utilizare, întrucât se poate încălzi foarte tare şi poate provoca arsuri.

16. Nu lăsaţi să pătrundă aşchii, praf sau pământ în borne, în oricii şi în canelurile cartuşului acumulatorului. Acest lucru poate duce la o

performanţă slabă sau poate cauza defectarea maşinii sau a cartuşului acumulatorului.

17. Nu utilizaţi cartuşul acumulatorului în apropierea liniilor electrice de înaltă tensiune, cu excepţia cazului în care maşina suportă utilizarea în apropierea liniilor electrice de înaltă tensiune. Acest lucru poate duce la funcţionarea

necorespunzătoare sau la defectarea maşinii sau a cartuşului acumulatorului.

PĂSTRAŢI ACESTE INSTRUCŢIUNI.

ATENŢIE: Folosiţi numai acumulatori Makita

originali. Acumulatorii Makita care nu sunt originali şi

acumulatorii care au suferit modicări se pot aprinde, provocând incendii, leziuni corporale şi daune. De asemenea, anulează garanţia oferită de Makita pentru unealta şi încărcătorul Makita.

Sfaturi pentru obţinerea unei durate maxime de exploatare a acumulatorului

Încărcaţi cartuşul acumulatorului înainte de a se descărca complet. Întrerupeţi întotdeauna funcţionarea maşinii şi încărcaţi cartuşul acumulatorului când observaţi o scădere a puterii maşinii.

2. Nu reîncărcaţi niciodată un acumulator complet încărcat. Supraîncărcarea va scurta durata de exploatare a acumulatorului.

Încărcaţi cartuşul acumulatorului la temperatura camerei, între 10 °C - 40 °C (50 °F - 104 °F). Lăsaţi un acumulator erbinte să se răcească înainte de a-l încărca.

4. Atunci când nu utilizaţi cartuşul acumulatorului, scoateţi-l din maşină sau din încărcător.

5. Încărcaţi cartuşul acumulatorului în cazul în care nu a fost utilizat pe o perioadă mai lungă (mai mult de şase luni).

DESCRIEREA FUNCŢIILOR

ATENŢIE: Asiguraţi-vă întotdeauna că maşina

este oprită şi cartuşul acumulatorului este scos înainte de a ajusta sau verica funcţionarea maşinii.

Instalarea sau scoaterea cartuşului acumulatorului

ATENŢIE: Opriţi întotdeauna maşina îna-

inte de montarea sau demontarea cartuşului de acumulator.

ATENŢIE: Ţineţi ferm maşina şi cartuşul acu-

mulatorului la montarea sau demontarea cartuşului. În cazul în care nu ţineţi ferm maşina şi cartuşul

de acumulator, acestea vă pot aluneca din mâini, rezultând defectarea maşinii şi cartuşului de acumulator, precum şi în accidentări personale.

► Fig.1: 1. Indicator roşu 2. Buton 3. Cartuşul

Pentru a scoate cartuşul acumulatorului, glisaţi-l din maşină în timp ce glisaţi butonul de pe partea frontală a cartuşului.

Pentru a instala cartuşul acumulatorului, aliniaţi limba de pe cartuşul acumulatorului cu canelura din carcasă şi introduceţi-l în locaş. Introduceţi-l complet, până când se înclichetează în locaş. Dacă puteţi vedea indicatorul roşu din partea superioară a butonului, acesta nu este

blocat complet.

acumulatorului

ATENŢIE: Instalaţi întotdeauna cartuşul acu-

mulatorului complet, până când indicatorul roşu nu mai este vizibil. În caz contrar, acesta poate

cădea accidental din maşină provocând rănirea dumneavoastră sau a persoanelor din jur.

ATENŢIE: Nu forţaţi cartuşul acumulatorului

la montare. Dacă acesta nu glisează uşor, înseamnă

că a fost introdus incorect.

60 ROMÂNĂ

Page 61

Sistem de protecţie maşină/acumulator

Maşina este prevăzută cu un sistem de protecţie maşină/acumulator. Acest sistem întrerupe automat

alimentarea cu energie pentru a extinde durata de func-

ţionare a maşinii şi acumulatorului. Maşina se va opri automat în timpul funcţionării dacă maşina sau acumulatorul se aă într-una din situaţiile următoare:

Protecţie la suprasarcină

Acest sistem de protecţie funcţionează atunci când maşina este acţionată într-o manieră care determină atragerea unui curent de o intensitate anormal de ridicată. În această situaţie, opriţi maşina şi întrerupeţi aplicaţia care a dus la suprasolicitarea maşinii. Apoi, reporniţi maşina.

Protecţie la supraîncălzire

Acest sistem de protecţie funcţionează atunci când maşina sau acumulatorul se supraîncălzeşte. În această situaţie, lăsaţi maşina şi acumulatorul să se răcească înainte de a reporni maşina.

Protecţie la supradescărcare

Acest sistem de protecţie funcţionează atunci când capacitatea rămasă a acumulatorului este scăzută. În această situaţie, scoateţi acumulatorul din maşină şi încărcaţi-l.

Indicarea capacităţii rămase a acumulatorului

Numai pentru cartuşe de acumulator cu indicator

► Fig.2: 1. Lămpi indicatoare 2. Buton de vericare Apăsaţi butonul de vericare de pe cartuşul acumula-

torului, astfel încât să se indice capacităţile rămase ale acumulatorului. Lămpile indicatorului vor lumina timp de câteva secunde.

Lămpi indicatoare Capacitate

Iluminat Oprit Iluminare

intermitentă

rămasă

între 75% şi

100%

între 50% şi

75%

între 25% şi

50%

între 0% şi

25%

Încărcaţi

acumulatorul.

Este posibil

ca acumu-

latorul să e

defect.

Acţionarea întrerupătorului

► Fig.3: 1. Buton declanşator

ATENŢIE: Înainte de a introduce cartuşul acu-

mulatorului în maşină, vericaţi întotdeauna dacă butonul declanşator funcţionează corect şi revine în poziţia „OFF” (oprit) când este eliberat.

Pentru a porni maşina, trageţi de butonul declanşator. Viteza maşinii poate  crescută prin creşterea forţei de apăsare pe butonul declanşator. Eliberaţi butonul declanşator pentru a opri maşina.

NOTĂ: Mașina se va opri automat în cazul în care trageți continuu butonul declanșator timp de 6 minute.

NOTĂ: Când este activat modul de turație maximă, viteza de rotație se mărește la maximum chiar dacă nu trageți complet butonul declanșator.

Pentru informații detaliate, consultați secțiunea privind modul de turație maximă.

Aprinderea lămpii frontale

ATENŢIE: Nu priviţi direct în raza sau în sursa

de lumină.

► Fig.4: 1. Lampă ► Fig.5: 1. Buton

Pentru a activa starea lămpii, apăsați butonul timp de o secundă. Pentru a dezactiva starea lămpii, apăsați

din nou butonul

Cu starea lămpii ACTIVATĂ, trageţi butonul declanşator pentru a aprinde lampa. Pentru a dezactiva, eliberaţi butonul. Lampa se stinge după aproximativ 10 secunde de la eliberarea butonului declanşator. Cu starea lămpii DEZACTIVATĂ, lampa nu se aprinde chiar dacă declanşatorul este tras.

NOTĂ: Pentru a conrma starea lămpii, trageţi declanşatorul. Când lampa se aprinde prin tragerea butonului declanşator, starea lămpii este ACTIVATĂ. Dacă lampa nu se aprinde, starea lămpii este DEZACTIVATĂ.

NOTĂ: Când maşina este supraîncălzită, lampa iluminează intermitent timp de un minut, iar apoi aşajul LED se stinge. În acest caz, lăsaţi maşina să se răcească înainte de a o folosi din nou.

NOTĂ: Folosiţi o lavetă uscată pentru a şterge murdăria de pe lentila lămpii. Aveţi grijă să nu zgâriaţi lentila lămpii deoarece, în caz contrar, iluminarea va  redusă.

NOTĂ: În timpul tragerii butonului declanşator, starea lămpii nu poate  schimbată.

NOTĂ: Timp de aproximativ 10 secunde după eliberarea butonului declanşator, starea lămpii poate  schimbată.

timp de o secundă.

NOTĂ: În funcţie de condiţiile de utilizare şi temperatura ambientală, indicaţia poate  uşor diferită de capacitatea reală.

61 ROMÂNĂ

Page 62

Funcţia inversorului

► Fig.6: 1. Pârghie de inversor

ATENŢIE: Vericaţi întotdeauna sensul de

rotaţie înainte de utilizare.

Această maşină dispune de un inversor pentru schimbarea sensului de rotaţie. Apăsaţi pârghia inversorului în poziţia A pentru rotire în sens orar sau în poziţia B pentru rotire în sens antiorar. Când pârghia inversorului se aă în poziţie neutră, butonul declanşator nu poate  apăsat.

ATENŢIE: Folosiţi inversorul numai după ce

maşina s-a oprit complet. Schimbarea sensului de

rotaţie înainte de oprirea maşinii poate avaria maşina.

ATENŢIE: Atunci când nu folosiţi maşina,

deplasaţi întotdeauna pârghia inversorului în poziţia neutră.

Schimbarea modului de aplicare

Modicarea forţei de impact

Puteți schimba forța de impact în patru pași: 4 (maxim), 3 (puternic), 2 (mediu) și 1 (redus). Acest lucru permite strângerea adecvată pentru lucrare.

Nivelul forței de impact se schimbă de ecare dată când apăsați butonul . Puteți schimba forța de impact în aproximativ un minut după eliberarea butonului declanșator.

NOTĂ: Puteți prelungi timpul de schimbare a forței de impact cu aproximativ un minut dacă apăsați buto-

sau .

nul

► Fig.7

Mod aplicare

(Nivelul forței de percuție așat pe

4 (Maxim)

panou)

Număr maxim de lovituri Scop

2.700 min-1 (/min) Strângere cu forță și viteză maximă.

Strângere când este nevoie de forță și viteză.

3 (Puternic)

2 (Mediu)

1 (Redus)

2.400 min-1 (/min) Strângere cu forță și viteză mai mici față de

1.700 min-1 (/min) Strângere atunci când este necesară o

1.000 min-1 (/min) Strângere cu forţă mai mică pentru evita-

modul maxim (mai ușor de controlat decât

modul maxim).

Strângere când este nevoie de forță și viteză.

bună nisare. Strângere când aveți nevoie de forță cu

control bun.

rea ruperii letului. Strângere când aveți nevoie de o reglare nă cu bolțuri cu diametru mic.

: Lampa este aprinsă.

NOTĂ: Când niciuna dintre lămpile panoului de comandă nu este aprinsă, trageți butonul declanșator o dată înainte de a apăsa butonul

NOTĂ: Toate lămpile panoului de comandă se sting când mașina se oprește pentru a economi energia acumulatorului. Gradul forței de percuție poate  vericat prin apăsarea butonului declanșator până la nivelul la care mașina nu funcționează.

62 ROMÂNĂ

Page 63

Schimbarea modului de aplicare

Această mașină utilizează mai multe moduri de aplicare ușor de folosit pentru înșurubarea bolțurilor cu un control

adecvat.

Modul de aplicare se schimbă de ecare dată când apăsați butonul Puteți schimba modul de aplicare în aproximativ un minut după eliberarea butonului declanșator.

NOTĂ: Puteți prelungi timpul de schimbare a modului de aplicare cu aproximativ un minut dacă apăsați buto-

sau .

nul

► Fig.8

Modul de aplicare

(tipul de asistență așat pe panou)

Modul pentru bolțuri Sens orar

Modul pentru bolțuri (1)

Modul pentru bolțuri (2)

Modul pentru bolțuri (3)

Acest mod ajută la repetarea înșurubării în mod continuu, cu un cuplu de strângere egal. De asemenea, acest mod ajută la

reducerea riscului de rupere

a bolțurilor/piulițelor din cauza strângerii excesive.

Sens antiorar

Acest mod ajută la prevenirea căderii bolțului. La deșurubarea unui bolț cu mașina rotindu-se în sens antiorar, mașina se oprește automat sau încetinește mișcarea după ce bolțul/piulița se deșurubează sucient.

NOTĂ: Timpul după care se oprește înșurubarea depinde de tipul de bolț/piuliță folosit(ă) și de materialul în care se înșurubează. Faceți un test înainte de folosirea acestui mod.

Sens orar

Mașina se oprește automat imediat ce încep loviturile cu

impact.

Sens antiorar

Forța de impact este 4. Mașina se oprește automat imediat ce

se opresc loviturile cu impact.

Sens orar

Mașina se oprește automat la aproximativ 0,5 secunde după momentul în care mașina a început loviturile cu impact.

Sens antiorar

Forța de impact este 4. Mașina se oprește automat la aproximativ 0,2 secunde după momentul în care mașina a

oprit loviturile cu impact.

Sens orar

Mașina se oprește automat la aproximativ 1 secundă după momentul în care mașina a început loviturile cu impact.

Sens antiorar

Mașina încetinește rotația după

ce a oprit loviturile cu impact.

: Lampa este aprinsă.

NOTĂ: Când niciuna dintre lămpile panoului de comandă nu este aprinsă, trageți butonul declanșator o dată înainte de a apăsa butonul .

NOTĂ: Toate lămpile panoului de comandă se sting când mașina se oprește pentru a economi energia acumulatorului. Tipul modului de aplicare poate  vericat prin apăsarea butonului declanșator până la nivelul la care mașina nu funcționează.

63 ROMÂNĂ

Caracteristică Scop

Sens orar

Prevenirea strângerii excesive a bolțurilor.

Sens antiorar

Deșurubarea bolțurilor.

–

Page 64

Mod de turație maximă

► Fig.9: 1. Buton 2. Lampă

Când modul de turație maximă este activat, viteza mașinii se mărește la maximum chiar dacă nu trageți complet butonul declanșator. Când modul de turație maximă este dezactivat, viteza mașinii se mărește pe măsură ce creșteți presiunea asupra butonului declanșator. Pentru a activa modul de turație maximă, apăsați și

țineți apăsat butonul turație maximă, apăsați și țineți apăsat din nou buto-

nul .

Lampa se aprinde când modul de turație maximă este

activat.

NOTĂ: Modul de turație maximă continuă să e activat chiar și după comutarea modului de forță de impact/modului de oprire automată.

. Pentru a dezactiva modul de

ASAMBLARE

ATENŢIE: Asiguraţi-vă întotdeauna că maşina

este oprită şi cartuşul acumulatorului este scos înainte de a executa orice lucrări la maşină.

Selectarea corectă a capului pentru maşina de înşurubat cu impact

Folosiţi întotdeauna capul cu dimensiunea corectă pentru maşina de înşurubat cu impact pentru bolţuri şi piuliţe. Folosirea unui cap de dimensiune incorectă pentru maşina de înşurubat cu impact va conduce la un cuplu de strângere imprecis şi insucient şi/sau la deteriorarea şurubului sau piuliţei.

Instalarea sau scoaterea capului pentru maşina de înşurubat cu impact

Accesoriu opţional

ATENŢIE: Vericaţi capul maşinii de înşurubat

cu impact şi secţiunea de montare pentru a vă asigura că nu sunt deteriorate înainte de instalarea capului maşinii de înşurubat cu impact.

ATENŢIE: După introducerea capului pentru

maşina de înşurubat cu impact, asiguraţi-vă că acesta este bine xat. Dacă iese afară, nu îl utilizaţi.

NOTĂ: Modalitatea de instalare a capului pentru

mașina de înșurubat cu impact variază în funcție de tipul de soclu al mașinii.

Mașină cu arc inelar

Modelul DTW700

Pentru capete de maşină de înşurubat cu impact fără garnitură inelară şi ştift

► Fig.10: 1. Cap pentru maşina de înşurubat cu

impact 2. Cheie pătrată 3. Arc inelar

Împingeți capul pentru maşina de înşurubat cu impact pe cheia pătrată până când se xează în poziție.

Pentru a scoate capul pentru maşina de înşurubat cu impact, trageţi-l pur şi simplu în afară.

Pentru capete de maşină de înşurubat cu impact cu garnitură inelară şi ştift

► Fig.11: 1. Cap pentru maşina de înşurubat cu

impact 2. Garnitură inelară 3. Ştift

Scoateţi garnitura inelară din canelura capului maşinii de înşurubat cu impact şi scoateţi ştiftul din capul maşinii de înşurubat cu impact. Instalaţi capul maşinii de înşurubat cu impact pe cheia pătrată astfel încât oriciul din capul maşinii de înşurubat cu impact să e aliniat cu oriciul din cheia pătrată. Introduceţi ştiftul prin oriciul din capul maşinii de înşurubat cu impact şi cheia pătrată. Apoi readuceţi garnitura inelară în poziţia iniţială din canelura capului maşinii de înşurubat cu impact pentru a xa ştiftul.

Pentru a demonta capul maşinii de înşurubat cu impact, executaţi în ordine inversă operaţiile de instalare.

Mașină cu știft de detentă

Modelul DTW701

Pentru mașină cu știft de detentă cu xare ușoară

► Fig.12: 1. Cap pentru mașina de înșurubat cu

impact 2. Oriciu 3. Cap de antrenare pătrat

4. Știft de detentă

Pentru a instala capul pentru mașina de înșurubat cu impact, aliniați oriciul din partea laterală a capului cu știftul de detentă de pe capul de antrenare pătrat și apoi împingeți-l pe capul de antrenare pătrat până când se xează în poziție. Loviți-l ușor dacă este necesar. Pentru a scoate capul pentru mașina de înșurubat cu impact, trageți-l pur și simplu în afară.

Pentru mașină cu știft de detentă cu xare fermă

Accesoriu opţional

► Fig.13: 1. Cap pentru mașina de înșurubat cu

impact 2. Oriciu 3. Cap de antrenare pătrat

4. Știft de detentă

NOTĂ: Este posibil ca știftul de detentă cu xare fermă să e xat prea bine pentru a putea scoate capul pentru mașina de înșurubat.

În acest caz, apăsați până la capăt știftul de detentă cu xare fermă și trageți capul pentru mașina de înșurubat din capul de antrenare pătrat.

64 ROMÂNĂ

Page 65

Instalarea cârligului

ATENŢIE: Când instalaţi cârligul, strângeţi-l

întotdeauna ferm cu șurubelnița. În caz contrar, se

poate desprinde de maşină şi vă poate răni.

► Fig.14: 1. Canelură 2. Cârlig 3. Şurub

Cârligul este util pentru suspendarea temporară a maşinii. Acesta poate  instalat pe oricare latură a maşinii. Pentru a instala cârligul, introduceţi-l într-o canelură din carcasa maşinii de pe oricare latură şi xaţi-l cu două şuruburi. Pentru demontare, slăbiţi şuruburile şi apoi scoateţi-l.

OPERAREA

Cuplul de strângere corect pentru bolț de mare rezistență la tracțiune cu mod impact maxim (4)

•m

(kgf•cm)

300

(1020)

(3060)

200

(2040)

100

M12

M14

M16

M14

M12

ATENŢIE: Introduceţi întotdeauna complet

cartuşul acumulatorului până când se blochează în locaş. Dacă puteţi vedea indicatorul roşu din

partea superioară a butonului, acesta nu este blocat complet. Introduceţi-l complet, până când indicatorul roşu nu mai este vizibil. În caz contrar, acesta poate cădea accidental din maşină provocând rănirea dumneavoastră sau a persoanelor din jur.

► Fig.15

Ţineţi maşina ferm şi aşezaţi capul maşinii de înşurubat cu impact pe bolţ sau piuliţă. Porniţi maşina şi strângeţi cu timpul de strângere adecvat. Cuplul de strângere corect poate diferi în funcţie de tipul şi dimensiunea bolţului, materialul piesei care trebuie strânsă etc. Relaţia dintre cuplul de strângere şi timpul de strângere este prezentată în guri.

Cuplul de strângere corect pentru bolț standard cu mod impact maxim (4)

•m

(kgf•cm)

400

(4080)

300

(3060)

200

(2040)

100

(1020)

M24

(M24)

M22

(M22)

M20

(M20)

M16

(M16)

1. Timp de strângere (secunde) 2. Cuplu de strângere

NOTĂ: Ţineţi maşina orientată drept către bolţ sau

piuliţă. NOTĂ: Un cuplu de strângere excesiv poate dete-

riora bolţul/piuliţa sau capul maşinii de înşurubat cu impact. Înainte de a începe lucrul, executaţi întotdeauna o probă pentru a determina timpul de strângere corect pentru bolţul sau piuliţa dvs.

NOTĂ: Dacă maşina este folosită continuu până la descărcarea cartuşului acumulatorului, lăsaţi maşina în repaus timp de 15 minute înainte de a continua cu un cartuş de acumulator nou.

Cuplul de strângere este inuenţat de o multitudine de factori, inclusiv cei prezentaţi mai jos. După strângere, vericaţi întotdeauna cuplul de strângere cu o cheie dinamometrică.

1. Când cartuşul acumulatorului este descărcat aproape complet, tensiunea va scădea şi cuplul de strângere se va reduce.

2. Cap pentru maşina de înşurubat cu impact

• Folosirea unui cap de dimensiune incorectă

pentru maşina de înşurubat cu impact va cauza o reducere a cuplului de strângere.

• Un cap uzat pentru maşina de înşurubat

cu impact (uzură la capătul hexagonal sau pătrat) va cauza o reducere a cuplului de strângere.

3. Şurub

• Chiar dacă clasa bulonului şi coecientul

cuplului de strângere sunt identice, cuplul de strângere corect va varia în funcţie de dia-

metrul bulonului.

• Chiar dacă diametrele buloanelor sunt iden-

tice, cuplul de strângere corect va diferi în funcţie de coecientul cuplului de strângere, de clasa bulonului şi de lungimea acestuia.

4. Folosirea crucii cardanice sau a tijei prelungitoare reduce într-o oarecare măsură forţa de strângere a maşinii de înşurubat cu impact. Compensaţi această reducere printr-o strângere mai îndelungată.

65 ROMÂNĂ

Page 66

5. Modul în care ţineţi maşina sau materialul de xat în poziţia de înşurubare va inuenţa cuplul de strângere.

6. Folosirea maşinii la viteză mică va avea ca efect o reducere a cuplului de strângere.

ÎNTREŢINERE

ATENŢIE: Asiguraţi-vă întotdeauna că maşina

este oprită şi cartuşul acumulatorului scos înainte de a executa lucrările de inspecţie şi întreţinere.

NOTĂ: Nu utilizaţi niciodată gazolină, benzină, diluant, alcool sau alte substanţe asemănătoare. În caz contrar, pot rezulta decolorări, deformări sau suri.

Pentru a menţine SIGURANŢA şi FIABILITATEA produsului, reparaţiile şi orice alte lucrări de întreţinere sau

reglare trebuie executate de centre de service Makita

autorizate sau proprii, folosind întotdeauna piese de

schimb Makita.

ACCESORII OPŢIONALE

ATENŢIE: Folosiţi accesoriile sau piesele

auxiliare recomandate pentru maşina dumneavoastră Makita în acest manual. Utilizarea oricăror

alte accesorii sau piese auxiliare poate prezenta risc

de vătămare corporală. Utilizaţi accesoriile şi piesele auxiliare numai în scopul destinat.

Dacă aveţi nevoie de asistenţă sau de mai multe detalii referitoare la aceste accesorii, adresaţi-vă centrului

local de service Makita.

• Cap pentru maşina de înşurubat cu impact

• Tijă prelungitoare

• Cruce cardanică

• Acumulator şi încărcător original Makita

• Set 4 știfturi (numai pentru DTW701)

NOTĂ: Unele articole din listă pot  incluse ca accesorii standard în ambalajul de scule. Acestea pot diferi în funcţie de ţară.

66 ROMÂNĂ

Page 67

DEUTSCH (Original-Anleitung)

TECHNISCHE DATEN

Modell: DTW700 DTW701

Anzugskapazitäten Standardschraube M10 - M24

HV-Schraube M10 - M16

Antriebsvierkant 12,7 mm

Leerlaufdrehzahl Maximaler Schlagmodus (4) 0 - 2.200 min

Starker Schlagmodus (3) 0 - 1.900 min

Mittlerer Schlagmodus (2) 0 - 1.200 min

Schwacher Schlagmodus (1) 0 - 500 min

Schlagzahl pro Minute Maximaler Schlagmodus (4) 0 - 2.700 min

Starker Schlagmodus (3) 0 - 2.400 min

Mittlerer Schlagmodus (2) 0 - 1.700 min

Schwacher Schlagmodus (1) 0 - 1.000 min

Gesamtlänge 170 mm

Nennspannung 18 V Gleichstrom

Nettogewicht 2,3 - 2,7 kg

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

•

Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die

leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.

Zutre󰀨ende Akkus und Ladegeräte

Akku BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /

Ladegerät DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.

WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-

welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

Vorgesehene Verwendung

Das Werkzeug ist für das Anziehen von Schrauben und Muttern vorgesehen.

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß

EN62841-2-1:

Modell DTW700

Schalldruckpegel (L Schallleistungspegel (LWA): 105 dB (A)

Messunsicherheit (K): 3 dB (A)

Modell DTW701

Schalldruckpegel (L Schallleistungspegel (LWA): 105 dB (A)

Messunsicherheit (K): 3 dB (A)

): 94 dB (A)

BL1840B / BL1850 / BL1850B / BL1860B

HINWEIS:

Der (Die) angegebene(n)

Schallemissionswert(e) wurde(n) im Einklang mit der

Standardprüfmethode gemessen und kann (können) für den

Vergleich zwischen Werkzeugen herangezogen werden. HINWEIS:

Der (Die) angegebene(n)

Schallemissionswert(e) kann (können) auch für eine

Vorbewertung des Gefährdungsgrads verwendet werden.

WARNUNG: Einen Gehörschutz tragen. WARNUNG:

tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.

WARNUNG:

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Die Schallemission während der

Identizieren Sie

-1

DC18SH

67 DEUTSCH

Page 68

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-2-1:

Modell DTW700

Arbeitsmodus: Schlagschrauben von Befestigungsteilen

der maximalen Kapazität des Werkzeugs

Schwingungsemission (a

Messunsicherheit (K): 2,0 m/s

Modell DTW701

Arbeitsmodus: Schlagschrauben von Befestigungsteilen

der maximalen Kapazität des Werkzeugs

Schwingungsemission (ah): 19,0m/s

Messunsicherheit (K): 2,0m/s

HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der

Standardprüfmethode gemessen und kann (können)

für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) kann (können) auch für eine

Vorbewertung des Gefährdungsgrads verwendet werden.

): 19,0 m/s

WARNUNG: Die Vibrationsemission

während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.

WARNUNG: Identizieren Sie

EG-Konformitätserklärung

Nur für europäische Länder

Die EG-Konformitätserklärung ist als Anhang A in dieser

Bedienungsanleitung enthalten.

SICHERHEITSWARNUNGEN

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

WARNUNG: Lesen Sie alle mit die-

sem Elektrowerkzeug gelieferten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine

Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnungen für Akku-Schlagschrauber

1. Halten Sie das Elektrowerkzeug nur an den isolierten Gri󰀨ächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Befestigungselement verborgene Kabel kontaktiert. Bei Kontakt mit einem Strom führen-

den Kabel können die freiliegenden Metallteile

des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

2. Tragen Sie Gehörschützer.

3. Überprüfen Sie den

Schlagsteckschlüsseleinsatz vor der Montage sorgfältig auf Verschleiß, Risse oder Beschädigung.

4. Halten Sie das Werkzeug mit festem Gri󰀨.

Halten Sie Ihre Hände von rotierenden Teilen fern.

Berühren Sie den Schlagsteckschlüsseleinsatz, die Schraube, die Mutter oder das Werkstück nicht unmittelbar nach dem Arbeitsvorgang. Die

Teile können sehr heiß sein und Hautverbrennungen

verursachen.

7. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz des Werkzeugs an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

8. Das korrekte Anzugsmoment kann je nach Art oder Größe der Schraube unterschiedlich sein. Überprüfen Sie das Anzugsmoment mit einem Drehmomentschlüssel.

DIESE ANWEISUNGEN AUFBEWAHREN.

WARNUNG: Lassen Sie sich NICHT durch

Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten.

MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, über-

mäßiger Hitzeentwicklung oder einer Explosion kommen.

68 DEUTSCH

Page 69

3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden: (1) Die Kontakte dürfen nicht mit leitfähigem

Material berührt werden.

(2) Lagern Sie den Akku nicht in einem

Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw.

(3) Setzen Sie den Akku weder Wasser noch

Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromuss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu

einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der GefahrengutGesetzgebung.

Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften.

Überkleben oder verdecken Sie o󰀨ene Kontakte,

und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

11. Entfernen Sie den Akku zum Entsorgen vom

Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen

der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer

Explosion oder Auslaufen von Elektrolyt führen.

13. Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.

14. Bei und nach dem Gebrauch kann der Akku heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von heißen Akkus.

15. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

16. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Dies kann zu einer

Leistungseinbuße oder Betriebsstörung des

Werkzeugs oder des Akkus führen.

17. Wenn das Werkzeug den Einsatz in der Nähe

einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung.

Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus

führen.

DIESE ANWEISUNGEN AUFBEWAHREN.

VORSICHT: Verwenden Sie nur Original-

Makita-Akkus. Die Verwendung von Nicht-Original-

Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und

-Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen

Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Wenn Sie den Akku nicht benutzen, nehmen Sie ihn vom Werkzeug oder Ladegerät ab.

5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

69 DEUTSCH

Page 70

FUNKTIONSBESCHREIBUNG

VORSICHT: Vergewissern Sie sich vor

der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

VORSICHT:

aus, bevor Sie den Akku anbringen oder abnehmen.

VORSICHT:

Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku

nicht sicher festhalten, können sie Ihnen aus der Hand

rutschen, was zu einer Beschädigung des Werkzeugs

und des Akkus und zu Körperverletzungen führen kann.

► Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku

Ziehen Sie den Akku zum Abnehmen vom Werkzeug

ab, während Sie den Knopf an der Vorderseite des

Akkus verschieben. Richten Sie zum Anbringen des Akkus dessen

Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn vollständig

ein, bis er mit einem hörbaren Klicken einrastet. Falls die rote Anzeige an der Oberseite des Knopfes sichtbar

ist, ist der Akku nicht vollständig verriegelt.

VORSICHT: Schieben Sie den Akku stets bis

zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug

herausfallen und Sie oder umstehende Personen verletzen.

VORSICHT: Unterlassen Sie

Gewaltanwendung beim Anbringen des Akkus.

Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Werkzeug/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung

automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlängern. Das Werkzeug bleibt während des Betriebs automatisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt:

Überlastschutz

Dieser Schutz tritt in Aktion, wenn das Werkzeug auf

eine Weise betrieben wird, die eine ungewöhnlich hohe

Stromaufnahme bewirkt. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um neu zu starten.

Überhitzungsschutz

Dieser Schutz tritt in Aktion, wenn das Werkzeug oder der Akku überhitzt wird. Lassen Sie das Werkzeug und den Akku in dieser Situation abkühlen, bevor Sie das Werkzeug wieder einschalten.

Schalten Sie das Werkzeug stets

Halten Sie das Werkzeug und den

70 DEUTSCH

Überentladungsschutz

Dieser Schutz tritt in Aktion, wenn die AkkuRestkapazität niedrig wird. Nehmen Sie in dieser Situation den Akku vom Werkzeug ab, und laden Sie ihn auf.

Anzeigen der Akku-Restkapazität

Nur für Akkus mit Anzeige

► Abb.2: 1. Anzeigelampen 2. Prüftaste Drücken Sie die Prüftaste am Akku, um die Akku-

Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.

Anzeigelampen Restkapazität

Erleuchtet Aus Blinkend

75% bis

100%

50% bis 75%

25% bis 50%

0% bis 25%

Den Akku

auaden.

Möglicherweise

liegt eine

Funktionsstörung

im Akku vor.

HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig

von der tatsächlichen Kapazität abweichen.

Schalterfunktion

► Abb.3: 1. Ein-Aus-Schalter

VORSICHT: Vergewissern Sie sich vor dem

Einsetzen des Akkus in das Werkzeug stets, dass der Ein-Aus-Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Drücken Sie zum Einschalten des Werkzeugs einfach

den Ein-Aus-Schalter. Die Drehzahl erhöht sich durch

verstärkte Druckausübung auf den Ein-Aus-Schalter. Lassen Sie den Ein-Aus-Schalter zum Anhalten los.

HINWEIS: Das Werkzeug bleibt automatisch stehen,

wenn der Auslöseschalter 6 Minuten lang betätigt

wird.

HINWEIS: Wenn Sie den Höchstdrehzahlmodus aktivieren, erhalten Sie die höchste Drehzahl, selbst wenn Sie den Auslöseschalter nicht vollständig

betätigen. Ausführliche Informationen entnehmen Sie bitte dem

Abschnitt über den Höchstdrehzahlmodus.

Page 71

Einschalten der Frontlampe

VORSICHT: Blicken Sie nicht direkt in die

Lampe oder die Lichtquelle.

► Abb.4: 1. Lampe ► Abb.5: 1. Taste

Um den Lampenstatus einzuschalten, drücken Sie die Taste auszuschalten, drücken Sie die Taste

Sekunde. Im Lampenstatus EIN kann die Lampe durch Betätigen des Ein-Aus-Schalters eingeschaltet werden. Durch Loslassen wird die Lampe ausgeschaltet. Die Lampe erlischt ungefähr 10 Sekunden nach dem Loslassen des Ein-Aus-Schalters. Im Lampenstatus AUS wird die Lampe trotz Betätigung des Ein-Aus-Schalters nicht eingeschaltet.

HINWEIS: Betätigen Sie den Ein-Aus-Schalter, um den Lampenstatus zu überprüfen. Wenn die Lampe

bei Betätigung des Ein-Aus-Schalters aueuchtet,

steht der Lampenstatus auf EIN. Wenn die Lampe

nicht aueuchtet, steht der Lampenstatus auf AUS.

HINWEIS: Wenn das Werkzeug überhitzt ist, blinkt die Leuchte eine Minute lang, und dann erlischt die LED-Anzeige. Lassen Sie das Werkzeug in diesem Fall abkühlen, bevor Sie die Arbeit fortsetzen.

HINWEIS: Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstärke verringert.

HINWEIS: Während der Betätigung des Ein-AusSchalters kann der Lampenstatus nicht geändert werden.

HINWEIS: Der Lampenstatus kann für etwa 10 Sekunden nach dem Loslassen des Ein-AusSchalters geändert werden.

für eine Sekunde. Um den Lampenstatus

erneut für eine

Funktion des Drehrichtungsumschalters

► Abb.6: 1. Drehrichtungsumschalthebel

VORSICHT: Prüfen Sie stets die

Drehrichtung, bevor Sie mit der Arbeit beginnen.

VORSICHT: Betätigen Sie den

Drehrichtungsumschalter erst, nachdem das Werkzeug völlig zum Stillstand gekommen ist.

Durch Umschalten der Drehrichtung bei noch laufendem Werkzeug kann das Werkzeug beschädigt werden.

VORSICHT: Stellen Sie den

Drehrichtungsumschalthebel stets auf die Neutralstellung, wenn Sie das Werkzeug nicht benutzen.

Dieses Werkzeug besitzt einen Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschalthebels für Rechtsdrehung, und auf die Seite B für Linksdrehung. In der Neutralstellung des Drehrichtungsumschalthebels ist der Ein-Aus-Schalter verriegelt.

71 DEUTSCH

Page 72

Ändern des Anwendungsmodus

Ändern der Schlagkraft

Die Schlagkraft kann in vier Stufen geändert werden: 4 (maximal), 3 (stark), 2 (mittel) und 1 (schwach).

Dies ermöglicht für die jeweilige Arbeit geeignetes Anziehen. Die Stärke der Schlagkraft ändert sich bei jedem Drücken der Taste .

Sie können die Schlagkraft innerhalb von etwa einer Minute nach dem Loslassen des Auslöseschalters ändern.

HINWEIS: Sie können die Zeit zum Ändern der Schlagkraft um etwa eine Minute verlängern, wenn Sie die

oder drücken.

Taste

► Abb.7

Anwendungsmodus

(auf dem Tastenfeld angezeigte

Schlagkraftstufe)

4 (Maximal)

3 (Stark)

2 (Mittel)

1 (Schwach)

: Die Lampe leuchtet.

HINWEIS: Wenn keine der Lampen auf dem Tastenfeld leuchtet, betätigen Sie den Auslöseschalter einmal, bevor

Sie die Taste drücken.

HINWEIS: Alle Lampen auf dem Tastenfeld erlöschen, wenn das Werkzeug ausgeschaltet wird, um den Akku zu schonen. Die Schlagkraftstufe kann überprüft werden, indem der Auslöseschalter leicht betätigt wird, ohne dass

das Werkzeug anläuft.

Maximale Schlagzahl Zweck

-1

2.700 min

2.400 min

1.700 min

1.000 min

-1

Anziehen mit maximaler Kraft und

Drehzahl.

Anziehen, wenn Kraft und Schnelligkeit

erwünscht sind.

Anziehen mit geringerer Kraft und

Drehzahl als im Max-Modus (leichter zu kontrollieren als Max-Modus).

Anziehen, wenn Kraft und Schnelligkeit

erwünscht sind.

Anziehen, wenn saubere Ausführung erforderlich ist.

Anziehen, wenn gut kontrollierte Kraft

erforderlich ist.

Anziehen mit weniger Kraft, um

Gewindebruch der Schraube zu vermeiden. Anziehen, wenn Feineinstellung mit Schrauben von kleinem Durchmesser erforderlich ist.

72 DEUTSCH

Page 73

Ändern des Anwendungsmodus

Dieses Werkzeug verwendet mehrere benutzerfreundliche Anwendungsmodi, um Schrauben mit guter Kontrolle einzutreiben. Die Art des Anwendungsmodus ändert sich bei jedem Drücken der Taste .

Sie können den Anwendungsmodus innerhalb von etwa einer Minute nach dem Loslassen des Auslöseschalters ändern.

HINWEIS: Sie können die Zeit zum Ändern des Anwendungsmodus um etwa eine Minute verlängern, wenn Sie

die Taste oder drücken.

► Abb.8

(auf dem Tastenfeld angezeigte Assistenzart)

Schraubenmodus Rechtsdrehung

Schraubenmodus (1)

Schraubenmodus (2)

Schraubenmodus (3)

Anwendungsmodus

Dieser Modus hilft bei wiederholtem Schrauben mit gleichem Drehmoment. Dieser Modus trägt auch dazu bei, das Risiko eines Bruchs von Schrauben/Muttern wegen Überdrehens zu reduzieren.

Linksdrehung

Dieser Modus trägt dazu bei, Herunterfallen einer Schraube zu verhindern. Wenn Sie eine Schraube im Linksdrehbetrieb

des Werkzeugs lösen, stoppt oder

verlangsamt das Werkzeug automatisch, nachdem die Schraube/Mutter

ausreichend gelöst worden ist.

HINWEIS:

Der Zeitpunkt zum Stoppen des Eintreibens hängt von der Art der Schraube/Mutter und dem zu verschraubenden Material ab. Führen Sie eine Probeverschraubung durch, bevor Sie diesen Modus benutzen.

Rechtsdrehung

Das Werkzeug stoppt automatisch, sobald es den Schlagbetrieb gestartet hat.

Linksdrehung

Die Schlagkraft ist 4. Das Werkzeug stoppt automatisch, sobald es den Schlagbetrieb beendet hat.

Rechtsdrehung

Das Werkzeug stoppt automatisch etwa 0,5 Sekunden später ab dem Moment, da das Werkzeug den Schlagbetrieb gestartet hat.

Linksdrehung

Die Schlagkraft ist 4. Das Werkzeug stoppt automatisch etwa 0,2 Sekunden später ab dem Moment, da das Werkzeug den Schlagbetrieb beendet hat.

Rechtsdrehung

Das Werkzeug stoppt automatisch etwa 1 Sekunde später ab dem Moment, da das Werkzeug den Schlagbetrieb gestartet hat.

Linksdrehung

Das Werkzeug verringert die Drehzahl, nachdem es den Schlagbetrieb beendet hat.

: Die Lampe leuchtet.

HINWEIS: Wenn keine der Lampen auf dem Tastenfeld leuchtet, betätigen Sie den Auslöseschalter einmal, bevor

Sie die Taste drücken.

HINWEIS: Alle Lampen auf dem Tastenfeld erlöschen, wenn das Werkzeug ausgeschaltet wird, um den Akku zu schonen. Die Art des Anwendungsmodus kann überprüft werden, indem der Auslöseschalter leicht betätigt wird,

ohne dass das Werkzeug anläuft.

Merkmal Zweck

Rechtsdrehung

Verhindert zu festes Anziehen von Schrauben.

Linksdrehung

Lösen von Schrauben.

73 DEUTSCH

Page 74

Höchstdrehzahlmodus

► Abb.9: 1. Taste 2. Lampe

Wenn Sie den Höchstdrehzahlmodus aktivieren, erhalten Sie die höchste Drehzahl, selbst wenn Sie den Auslöseschalter nicht vollständig betätigen. Wenn Sie den Höchstdrehzahlmodus

deaktivieren, wird die Werkzeugdrehzahl mit zunehmendem

Druck auf den Auslöseschalter erhöht. Um den Höchstdrehzahlmodus zu aktivieren, halten Sie

die Taste gedrückt. Um den Höchstdrehzahlmodus zu deaktivieren, halten Sie die Taste erneut gedrückt.

Die Lampe leuchtet bei aktiviertem Höchstdrehzahlmodus.

HINWEIS:

dem Umschalten des Schlagkraftmodus/Auto-Stop-Modus an.

Der Höchstdrehzahlmodus dauert selbst nach

MONTAGE

VORSICHT:

Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Wahl des korrekten

Schlagsteckschlüsseleinsatzes

Verwenden Sie stets einen passenden

Schlagsteckschlüsseleinsatz für die jeweiligen Schrauben und Muttern. Ein Schlagsteckschlüsseleinsatz der falschen Größe

bewirkt ein falsches und ungleichmäßiges Anzugsmoment und/oder Beschädigung der Schraube oder Mutter.

Anbringen und Abnehmen des Schlagsteckschlüsseleinsatzes

Sonderzubehör

VORSICHT: Vergewissern Sie sich vor der

Anbringung des Schlagsteckschlüsseleinsatzes, dass der Schlagsteckschlüsseleinsatz und der Montageteil nicht beschädigt sind.

VORSICHT: Vergewissern Sie sich nach dem

Einführen des Schlagsteckschlüsseleinsatzes, dass er einwandfrei gesichert ist. Verwenden Sie ihn nicht, falls er herausrutscht.

HINWEIS: Die Art und Weise der Installation des Schlagsteckschlüsseleinsatzes hängt von der Art des Antriebsvierkants am Werkzeug ab.

Werkzeug mit Ringfeder

Modell DTW700

Für Schlagsteckschlüsseleinsatz ohne O-Ring und Stift

► Abb.10: 1. Schlagsteckschlüsseleinsatz

Schieben Sie den Schlagsteckschlüsseleinsatz auf den Antriebsvierkant, bis er einrastet.

Zum Abnehmen ziehen Sie den Schlagsteckschlüsseleinsatz einfach ab.

Vergewissern Sie sich vor der

2. Antriebsvierkant 3. Ringfeder

Für Schlagsteckschlüsseleinsatz mit O-Ring und Stift

► Abb.11:

Den O-Ring aus der Führungsnut im Schlagsteckschlüsseleinsatz entfernen, und den Stift aus dem Schlagsteckschlüsseleinsatz herausziehen. Den Schlagsteckschlüsseleinsatz so auf den Antriebsvierkant setzen, dass die Bohrung im Schlagsteckschlüsseleinsatz auf die Bohrung im Antriebsvierkant ausgerichtet ist. Den Stift durch die Bohrung in Schlagsteckschlüsseleinsatz und Antriebsvierkant einführen. Dann den O-Ring wieder in die Führungsnut des Schlagsteckschlüsseleinsatzes einsetzen, um den Stift zu arretieren.

Zum Demontieren des Schlagsteckschlüsseleinsatzes ist das Montageverfahren umgekehrt anzuwenden.

1. Schlagsteckschlüsseleinsatz 2. O-Ring 3. Stift

Werkzeug mit Arretierstift

Modell DTW701

Für Werkzeug mit Leichtpassungs-Arretierstift

► Abb.12: 1. Schlagsteckschlüsseleinsatz 2. Bohrung

Um den Steckschlüsseleinsatz zu montieren, richten Sie die Bohrung in der Seitenwand des Steckschlüsseleinsatzes auf den Arretierstift des Antriebsvierkants aus, und schieben

Sie ihn auf den Antriebsvierkant, bis er einrastet. Klopfen

Sie ihn gegebenenfalls leicht an. Um den Steckschlüsseleinsatz zu entfernen, ziehen Sie ihn einfach ab.

3. Antriebsvierkant 4. Arretierstift

Für Werkzeug mit Festpassungs-Arretierstift

Sonderzubehör

► Abb.13: 1. Schlagsteckschlüsseleinsatz 2. Bohrung

Um den Steckschlüsseleinsatz zu montieren, richten Sie die Bohrung in der Seitenwand des Steckschlüsseleinsatzes auf den Arretierstift des Antriebsvierkants aus, und schieben Sie ihn auf den Antriebsvierkant, bis er einrastet. Nötigenfalls leicht anklopfen. Um den Steckschlüsseleinsatz zu entfernen, drücken Sie den Arretierstift durch die Bohrung im Steckschlüsseleinsatz hinein, und ziehen Sie den Steckschlüsseleinsatz vom Antriebsvierkant ab.

HINWEIS: Möglicherweise sitzt der Festpassungs-

Arretierstift zu fest, um den Steckschlüsseleinsatz zu entfernen.

Drücken Sie in diesem Fall den FestpassungsArretierstift vollständig hinein, und ziehen Sie den Steckschlüsseleinsatz vom Antriebsvierkant ab.

3. Antriebsvierkant 4. Arretierstift

Montieren des Aufhängers

VORSICHT: Wenn Sie den Aufhänger anbrin-

gen, sichern Sie ihn immer einwandfrei mit der Schraube. Anderenfalls kann sich der Aufhänger vom

Werkzeug lösen und Personenschaden verursachen.

► Abb.14: 1. Führungsnut 2. Aufhänger 3. Schraube

Der Aufhänger ist praktisch, um das Werkzeug vorübergehend aufzuhängen. Dieser Aufhänger kann auf beiden Seiten des Werkzeugs angebracht werden. Um den Aufhänger anzubringen, führen Sie ihn in die Führungsnut entweder auf der linken oder rechten Seite des Werkzeuggehäuses ein, und sichern Sie ihn

dann mit zwei Schrauben. Um den Aufhänger zu entfernen, lösen

Sie die Schrauben, und nehmen Sie dann den Aufhänger heraus.

74 DEUTSCH

Page 75

BETRIEB

VORSICHT: Führen Sie den Akku immer voll-

ständig ein, bis er einrastet. Falls die rote Anzeige

an der Oberseite des Knopfes sichtbar ist, ist der

Akku nicht vollständig verriegelt. Schieben Sie ihn bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen.

► Abb.15

Halten Sie das Werkzeug mit festem Gri󰀨, und setzen

Sie den Schlagsteckschlüsseleinsatz auf die Schraube oder Mutter. Schalten Sie das Werkzeug ein, und ziehen Sie die Schraube oder Mutter mit der korrekten Anzugszeit an. Das korrekte Anzugsmoment hängt u. a. von der Art

oder Größe der Schrauben oder dem Material des zu

verschraubenden Werkstücks ab. Der Zusammenhang zwischen Anzugsmoment und Anzugszeit ist aus den Diagrammen ersichtlich.

Korrektes Anzugsmoment für Standardschraube im maximalen Schlagmodus (4)

•

(kgf•cm)

400

(4080)

300

(3060)

200

(2040)

100

(1020)

1. Anzugszeit (Sekunden) 2. Anzugsmoment

M24

M22

M20

M16

(M24)

(M22)

(M20)

(M16)

Korrektes Anzugsmoment für HV-Schraube im maximalen Schlagmodus (4)

•m

(kgf•cm)

300

(3060)

200

(2040)

M16

M14

100

(1020)

M12

1. Anzugszeit (Sekunden) 2. Anzugsmoment

HINWEIS: Halten Sie das Werkzeug gerade auf die Schraube oder Mutter gerichtet.

HINWEIS: einer Beschädigung der Schraube/Mutter oder des Schlagsteckschlüsseleinsatzes führen. Führen Sie vor Arbeitsbeginn stets eine Probeverschraubung durch, um die geeig

nete Anzugszeit für die jeweilige Schraube oder Mutter zu ermitteln.

HINWEIS:

vollkommenen Entladung des Akkus benutzt wurde, lassen Sie das Werkzeug vor dem Fortsetzen des Betriebs mit einem frischen Akku 15 Minuten lang ruhen.

Das Anzugsmoment unterliegt einer Reihe von Einüssen, einschließlich der folgenden. Überprüfen Sie das Anzugsmoment nach dem Anziehen stets mit einem Drehmomentschlüssel.

2. Schlagsteckschlüsseleinsatz

3. Schraube

4. Die Verwendung des Kreuzgelenks oder der

75 DEUTSCH

Ein zu hohes Anzugsmoment kann zu

Wenn das Werkzeug im Dauerbetrieb bis zur

Wenn der Akku nahezu erschöpft ist, fällt die

Spannung ab, und das Anzugsmoment verringert sich.

•

Die Verwendung eines

Schlagsteckschlüsseleinsatzes der falschen Größe

bewirkt eine Verringerung des Anzugsmoments.

•

Ein abgenutzter Schlagsteckschlüsseleinsatz (Verschleiß am Sechskant oder Vierkant) bewirkt eine Verringerung des Anzugsmoments.

• Selbst wenn der Drehmoment-Koe󰀩zient

und der Typ der Schraube gleich sind, ändert sich das korrekte Anzugsmoment je nach

dem Durchmesser der Schraube.

•

Selbst wenn Schrauben den gleichen Durchmesser haben, ist das korrekte

Anzugsmoment je nach Drehmoment-Koe󰀩zient, Typ und Länge der Schraube unterschiedlich.

Verlängerungsstange verringert die Anzugskraft des Schlagschraubers ein wenig. Gleichen Sie dies durch eine längere Anzugszeit aus.

Die Art und Weise, wie das Werkzeug gehalten wird, oder das Material der Verschraubungsposition

beeinusst das Anzugsmoment.

M16

M14

M12

Page 76

Makita Europe N.V.

Makita Corporation

Jan-Baptist Vinkstraat 2,

Der Betrieb des Werkzeugs mit niedriger Drehzahl hat eine Reduzierung des Anzugsmoments zur Folge.

WARTUNG

VORSICHT: Vergewissern Sie sich vor

der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

ANMERKUNG: Verwenden Sie auf keinen Fall

Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses

Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-

Vertragswerkstätten oder Makita-Kundendienstzentren

unter ausschließlicher Verwendung von MakitaOriginalersatzteilen ausgeführt werden.

SONDERZUBEHÖR

VORSICHT: Die folgenden Zubehörteile oder

Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile

oder Vorrichtungen kann eine Verletzungsgefahr

darstellen. Verwenden Sie Zubehörteile oder

Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser

Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Schlagsteckschlüsseleinsatz

• Verlängerungsstange

• Kreuzgelenk

• Original-Makita-Akku und -Ladegerät

• Satz von Stift 4 (nur für DTW701)

HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

www.makita.com

3070 Kortenberg, Belgium

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japa

885799-979

EN, PL, HU, SK, CS, UK, RO, DE

20200304
