Page 1

GB Cordless Circular Saw Instruction manual

F Scie Circulaire sans Fil Manuel d’instructions

D Akku-Handkreissäge Betriebsanleitung

I Sega circolare a batteria Istruzioni per l’uso

NL Accucirkelzaag Gebruiksaanwijzing

E Sierra Circular Inalámbrica Manual de instrucciones

P Serra Circular a Bateria Manual de instruções

DK Ledningsfri rundsav Brugsanvisning

GR Φορητό δισκοπρίονο Οδηγίες χρήσης

TR Akülü Sunta Kesme Kullanım kılavuzu

DHS710

014203

Page 2

1 000157-1 2 000154

3 000156 4 000194

5 000147 6 000029

7 014204 8 014205

Page 3

0-45

0-50

9 012128 10 1007701

11 014206 12 014207

13 014208 14 014209

15 014210 16 014211

Page 4

17 014212 18 011230

22 23

19 014213 20 011231

21 014598 22 014214

23 014215 24 014216

Page 5

25 014217 26 014218

27 014219 28 014220

29 1006201 30 001145

31 014222

Page 6

ENGLISH (Original instructions)

Explanation of general view

1. Red indicator

2. Button

3. Battery cartridge

4. Battery indicator

5. Overheat indicator

6. Star marking

7. Indicator lamps

8. Check button

9. Lever

10. Front lever

11. Rear wing nut

12. Stopper

13. Cutting line (0° position)

14. Cutting line (45° position)

15. Screw

16. Switch trigger

17. Lock-off lever

18. Hex wrench

19. Loosen

20. Tighten

21. Shaft lock

22. Mounting shaft

23. Inner flange

24. Saw blade

25. Outer flange

26. Hex bolt

27. Ring

28. Dust nozzle

29. Vacuum cleaner

30. Hose

31. Clamping lever

32. Rip fence (Guide rule)

33. Adjusting screw for 45°

34. Adjusting screw for 0°

35. Triangular rule

36. Base

37. Limit mark

38. Screwdriver

39. Brush holder cap

SPECIFICATIONS

Model DHS710

Blade diameter 185 - 190 mm

at 0° 66 - 68.5 mm

Max. cutting depth

No load speed (min

Overall length 356 mm

Net weight 3.9 - 4.6 kg

Rated voltage D.C. 36 V

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications may differ from country to country.

• The weight may differ depending on the attachment(s), including the battery cartridge. The lightest and heaviest combination, according to EPTA-Procedure 01/2014, are shown in the table.

-1

at 45° 47.5 - 49 mm at 50° 42.5 - 44 mm

) 4,800

Applicable battery cartridge and charger

Battery cartridge

Charger DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF

• Some of the battery cartridges and chargers listed above may not be available depending on your region of residence.

WARNING:

• Only use the battery cartridges and chargers listed above. Use of any other battery cartridges and chargers may cause injury and/or fire.

Intended use

The tool is intended for performing lengthways and crossways straight cuts and mitre cuts with angles in wood while in firm contact with the workpiece. With appropriate Makita genuine saw blades, other materials can also be sawed.

General power tool safety warnings

WARNING: Read all safety warnings, instructions, illustrations and specifications provided with this power tool. Failure to follow all instructions listed below

may result in electric shock, fire and/or serious injury.

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/

ENE078-2

BL1850B/BL1860B

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

CORDLESS CIRCULAR SAW

GEA010-2

SAFETY WARNINGS

Cutting procedures

1. DANGER: Keep hands away from cutting area and the blade. Keep your second hand on

GEB151-1

Page 7

auxiliary handle, or motor housing. If both hands are holding the saw, they cannot be cut by the blade.

2. Do not reach underneath the workpiece. The guard

cannot protect you from the blade below the workpiece.

3. Adjust the cutting depth to the thickness of the workpiece. Less than a full tooth of the blade teeth should be visible below the workpiece.

4. Never hold the workpiece in your hands or across

your leg while cutting. Secure the workpiece to a stable platform. It is important to support the work

properly to minimise body exposure, blade binding, or loss of control. (Fig. 1)

5. Hold the power tool by insulated gripping

surfaces, when performing an operation where the cutting tool may contact hidden wiring or its own cord. Contact with a “live” wire will also make exposed

metal parts of the power tool “live” and could give the operator an electric shock.

6. When ripping, always use a rip fence or straight edge guide. This improves the accuracy of cut and reduces the chance of blade binding.

7. Always use blades with correct size and shape (diamond versus round) of arbour holes. Blades that do not match the mounting hardware of the saw will run off-centre, causing loss of control.

8. Never use damaged or incorrect blade washers or bolt. The blade washers and bolt were specially designed for your saw, for optimum performance and safety of operation.

Kickback causes and related warnings

– kickback is a sudden reaction to a pinched, jammed or

misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator;

– when the blade is pinched or jammed tightly by the kerf

closing down, the blade stalls and the motor reaction drives the unit rapidly back toward the operator;

– if the blade becomes twisted or misaligned in the cut,

the teeth at the back edge of the blade can dig into the top surface of the wood causing the blade to climb out

of the kerf and jump back toward the operator. Kickback is the result of saw misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below.

1. Maintain a firm grip with both hands on the saw

and position your arms to resist kickback forces. Position your body to either side of the blade, but not in line with the blade. Kickback could cause the

saw to jump backwards, but kickback forces can be controlled by the operator, if proper precautions are taken.

2. When blade is binding, or when interrupting a cut

for any reason, release the trigger and hold the saw motionless in the material until the blade comes to a complete stop. Never attempt to remove the saw from the work or pull the saw backward while the blade is in motion or kickback may occur. Investigate and take corrective actions to

eliminate the cause of blade binding.

3. When restarting a saw in the workpiece, centre the

saw blade in the kerf so that the saw teeth are not engaged into the material. If a saw blade binds, it

may walk up or kickback from the workpiece as the saw is restarted.

4. Support large panels to minimise the risk of blade pinching and kickback. Large panels tend to sag under their own weight. Supports must be placed under the panel on both sides, near the line of cut and near the edge of the panel. (Fig. 2 & 3)

5. Do not use dull or damaged blades. Unsharpened or improperly set blades produce narrow kerf causing excessive friction, blade binding and kickback.

6. Blade depth and bevel adjusting locking levers must be tight and secure before making the cut. If blade adjustment shifts while cutting, it may cause binding and kickback.

7. Use extra caution when sawing into existing walls

or other blind areas.

object

hat can cause kickback.

s t

8. ALWAYS hold the tool firmly with both hands.

NEVER place your hand, leg or any part of your body under the tool base or behind the saw, especially when making cross-cuts. If kickback

occurs, the saw could easily jump backwards over your hand, leading to serious personal injury. (Fig. 4)

9. Never force the saw. Push the saw forward at a speed so that the blade cuts without slowing. Forcing the saw can cause uneven cuts, loss of accuracy, and possible kickback.

Lower guard function

1. Check the lower guard for proper closing before each use. Do not operate the saw if the lower guard does not move freely and close instantly. Never clamp or tie the lower guard into the open position. If the saw is accidentally dropped, the lower

guard may be bent. Raise the lower guard with the retracting handle and make sure it moves freely and does not touch the blade or any other part, in all angles and depths of cut.

2. Check the operation of the lower guard spring. If

the guard and the spring are not operating properly, they must be serviced before use. Lower

guard may operate sluggishly due to damaged parts, gummy deposits, or a build-up of debris.

3. The lower guard may be retracted manually only

for special cuts such as “plunge cuts” and “compound cuts”. Raise the lower guard by the retracting handle and as soon as the blade enters the material, the lower guard must be released. For

all other sawing, the lower guard should operate automatically.

4. Always observe that the lower guard is covering

the blade before placing the saw down on bench or floor. An unprotected, coasting blade will cause the

saw to walk backwards, cutting whatever is in its path. Be aware of the time it takes for the blade to stop after switch is released.

5. To check lower guard, open lower guard by hand,

then release and watch guard closure. Also check to see that retracting handle does not touch tool housing. Leaving blade exposed is VERY

DANGEROUS and can lead to serious personal injury.

Additional safety warnings

1. Use extra caution when cutting damp wood, pressure treated lumber, or wood containing knots. Maintain smooth advancement of tool without

The protruding blade may cut

Page 8

decrease in blade speed to avoid overheating the blade tips.

2. Do not attempt to remove cut material when blade

is moving. Wait until blade stops before grasping cut material. Blades coast after turn off.

3. Avoid cutting nails. Inspect for and remove all nails from lumber before cutting.

4. Place the wider portion of the saw base on that part of the workpiece which is solidly supported, not on the section that will fall off when the cut is made. If the workpiece is short or small, clamp it down. DO NOT TRY TO HOLD SHORT PIECES BY HAND! (Fig. 5)

5. Before setting the tool down after completing a cut, be sure that the guard has closed and the blade has come to a complete stop.

6. Never attempt to saw with the circular saw held upside down in a vise. This is extremely dangerous and can lead to serious accidents. (Fig. 6)

7. Some material contains chemicals which may be toxic. Take caution to prevent dust inhalation and skin contact. Follow material supplier safety data.

8. Do not stop the blades by lateral pressure on the saw blade.

9. Do not use any abrasive wheels.

10. Only use the saw blade with the diameter that is marked on the tool or specified in the manual. Use of an incorrectly sized blade may affect the proper guarding of the blade or guard operation which could result in serious personal injury.

11. Keep blade sharp and clean. Gum and wood pitch hardened on blades slows saw and increases potential for kickback. Keep blade clean by first removing it from tool, then cleaning it with gum and pitch remover, hot water or kerosene. Never use gasoline.

12. Wear a dust mask and hearing protection when

use the tool.

13. Always use the saw blade intended for cutting the material that you are going to cut.

14. Only use the saw blades that are marked with a speed equal or higher than the speed marked on the tool.

15. (For European countries only) Always use the blade which conforms to EN847-1.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity with

product (gained from repeated use) replace strict adherence to safety rules for t he subject product. MISUSE or failure to follow the safety rules stated in this instruction manual may cause serious personal injury.

IMPORTANT SAFETY INSTRUCTIONS FOR BATTERY CARTRIDGE

1. Before using battery cartridge, read all instructions and cautionary markings on (1)

ENC007-12

battery charger, (2) battery, and (3) product using battery.

2. Do not disassemble battery cartridge.

3. If operating time has become excessively shorter,

stop operating immediately. It may result in a risk of overheating, possible burns and even an explosion.

4. If electrolyte gets into your eyes, rinse them out with clear water and seek medical attention right away. It may result in loss of your eyesight.

5. Do not short the battery cartridge: (1) Do not touch the terminals with any

conductive material.

(2) Avoid storing battery cartridge in a container

with other metal objects such as nails, coins, etc.

(3) Do not expose battery cartridge to water or

rain. A battery short can cause a large current flow, overheating, possible burns and even a breakdown.

6. Do not store the tool and battery cartridge in locations where the temperature may reach or exceed 50°C (122°F).

7. Do not incinerate the battery cartridge even if it is severely damaged or is completely worn out. The battery cartridge can explode in a fire.

8. Be careful not to drop or strike battery.

9. Do not use a damaged battery.

10. The contained lithium-ion batteries are subject to

the Dangerous Goods Legislation requirements.

For commercial transports e.g. by third parties, forwarding agents, special requirement on packaging and labeling must be observed. For preparation of the item being shipped, consulting an expert for hazardous material is required. Please also observe possibly more detailed national regulations. Tape or mask off open contacts and pack up the battery in such a manner that it cannot move around in the packaging.

11. Follow your local regulations relating to disposal

of battery.

12. Use the batteries only with the products specified by Makita. Installing the batteries to non-compliant

products may result in a fire, excessive heat, explosion, or leak of electrolyte.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that have been altered, may result in the battery bursting causing fires, personal injury and damage. It will also void the Makita warranty for the Makita tool and charger.

Tips for maintaining maximum battery life

1. Charge the battery cartridge before completely discharged. Always stop tool operation and charge the battery cartridge when you notice less tool power.

2. Never recharge a fully charged battery cartridge. Overcharging shortens the battery service life.

Page 9

3. Charge the battery cartridge with room

temperature at 10°C - 40°C (50°F - 104°F). Let a hot battery cartridge cool down before charging it.

4. Charge the battery cartridge if you do not use it for a long period (more than six months).

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and the

battery cartridge is removed before adjusting or checking function on the tool.

Installing or removing battery cartridge (Fig. 7)

CAUTION:

• Always switch off the tool before installing or removing

of the battery cartridge.

• Hold the tool and the battery cartridge firmly when

installing or removing battery cartridge. Failure to hold the tool and the battery cartridge firmly may cause them to slip off your hands and result in damage to the

tool and battery cartridge and a personal injury. To remove the battery cartridge, slide it from the tool while sliding the button on the front of the cartridge. To install the battery cartridge, align the tongue on the battery cartridge with the groove in the housing and slip it into place. Insert it all the way until it locks in place with a little click. If you can see the red indicator on the upper side of the button, it is not locked completely.

CAUTION:

• Always install the battery cartridge fully until the red

indicator cannot be seen. If not, it may accidentally fall

out of the tool, causing injury to you or someone

around you.

• Do not install the battery cartridge forcibly. If the

cartridge does not slide in easily, it is not being inserted

correctly.

NOTE:

• The tool does not work with only one battery cartridge.

• When the battery cartridge is not removed easily, push

it from the opposite side of the button and slide it.

Tool/battery protection system

The tool is equipped with a tool/battery protection system. This system automatically cuts off power to the motor to extend tool and battery life. The tool will automatically stop during operation if the tool or battery are placed under one of the following conditions. In some conditions, the indicators light up.

(Fig. 8) Overload protection

When the tool is operated in a manner that causes it to draw an abnormally high current, the tool automatically stops without any indications. In this situation, turn the tool off and stop the application that caused the tool to become overloaded. Then turn the tool on to restart.

Overheat protection for tool

When the tool is overheated, the tool stops automatically and the overheat indicator lights up about 60 seconds. In

this situation, let the tool cool before turning the tool on again.

Overheat protection for battery

When the battery is overheated, the tool stops automatically without any indications. The tool does not start even if pulling the switch trigger. In this situation, let the battery cool before turning the tool on again.

NOTE:

The battery overheat protection works only with a battery cartridge with a star marking. (Fig. 9)

Overdischarge protection

When the remaining battery capacity gets low, the battery indicator blinks on the applicable battery side. By further use, the tool stops and the battery indicator lights up about 10 seconds. In this situation, charge the battery cartridge.

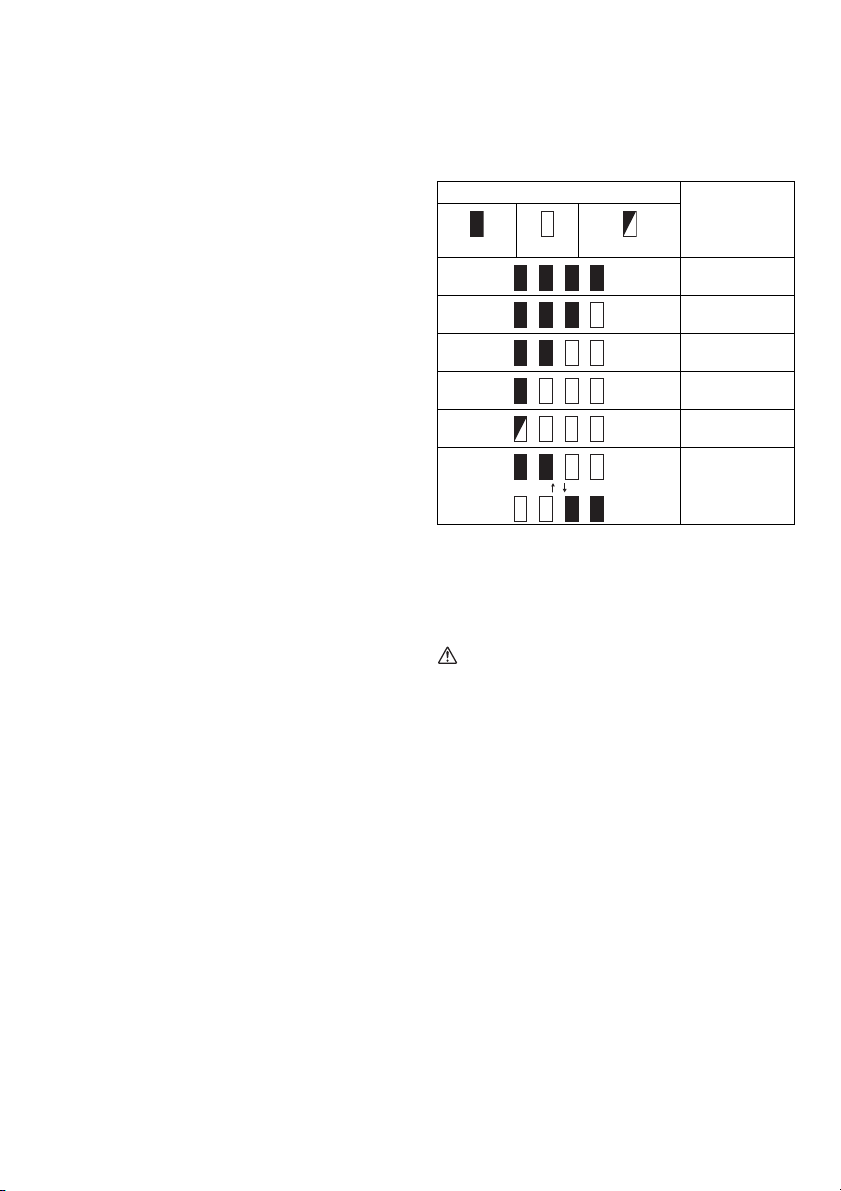

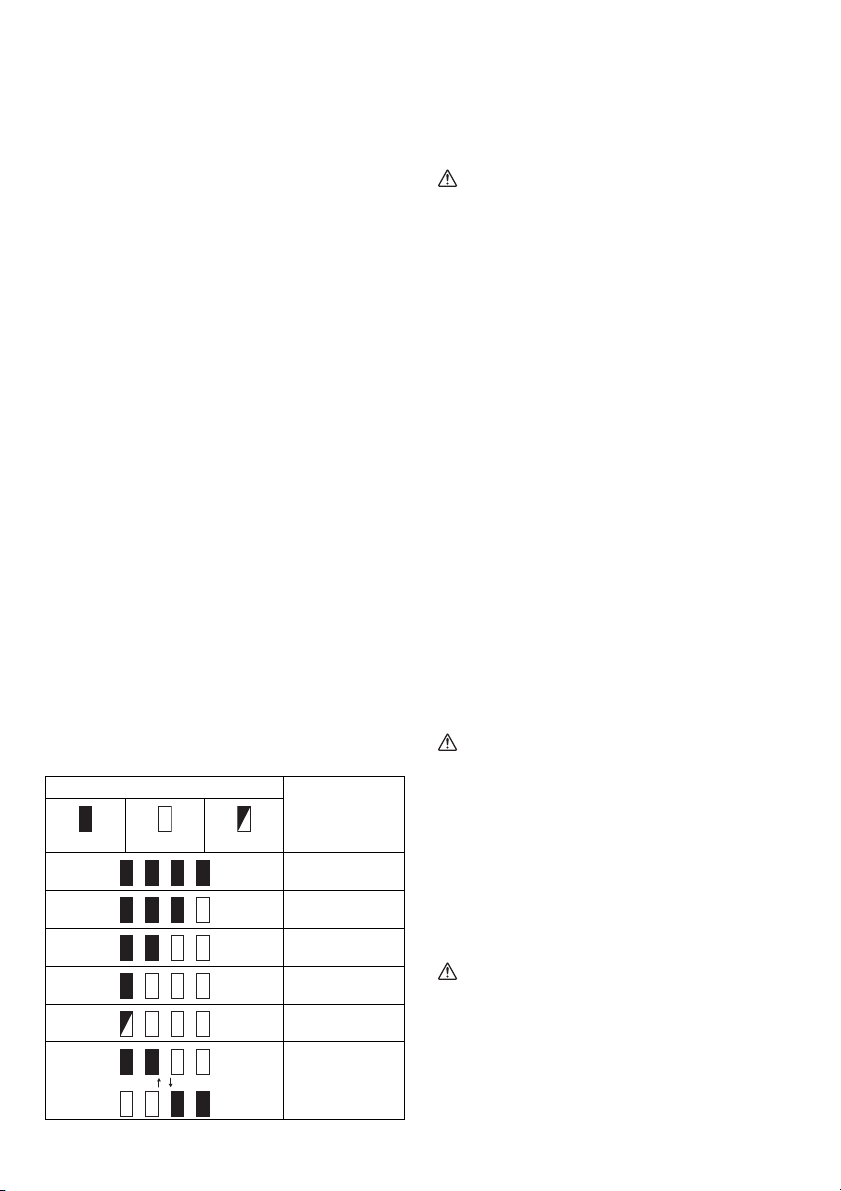

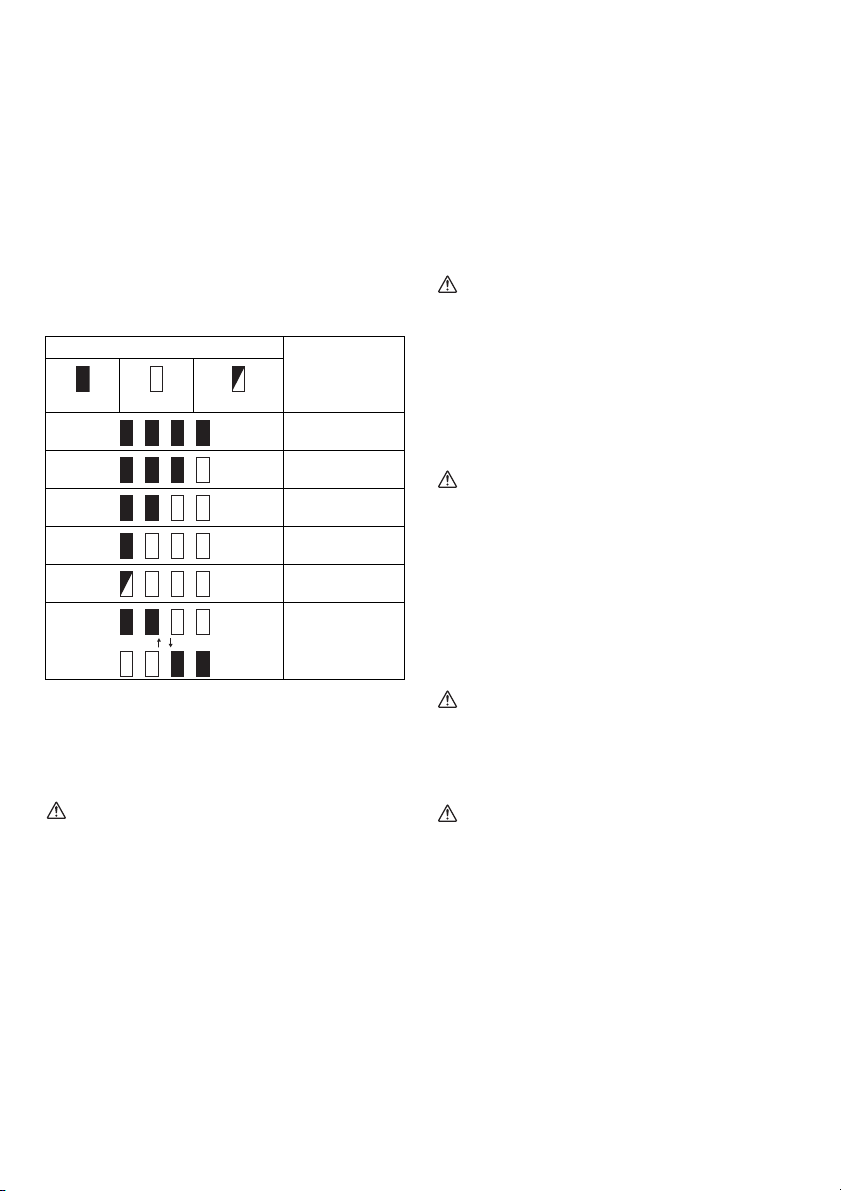

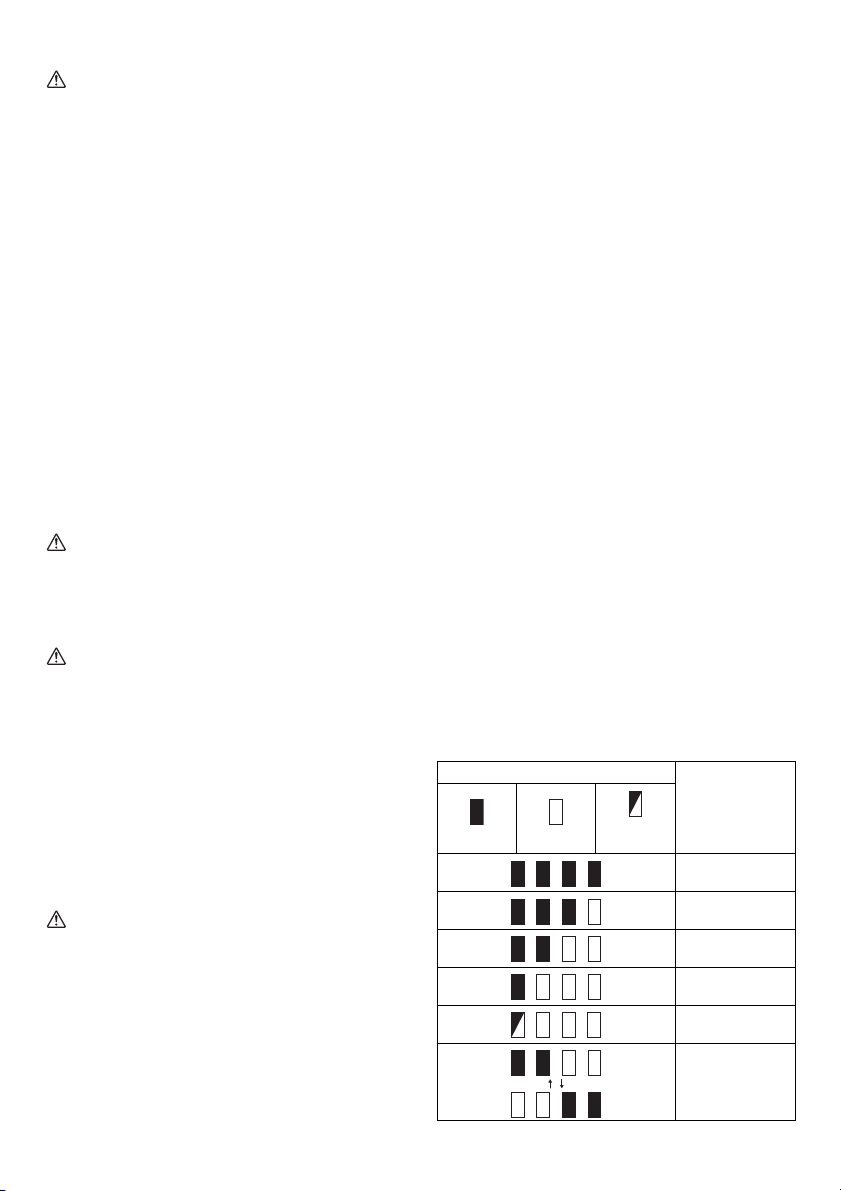

Indicating the remaining battery capacity

Only for battery cartridges with the indicator (Fig. 10)

Press the check button on the battery cartridge to indicate the remaining battery capacity. The indicator lamps light up for a few seconds.

Indicator lamps

Lighted Off Blinking

NOTE:

• Depending on the conditions of use and the ambient temperature, the indication may differ slightly from the actual capacity.

Remaining

capacity

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery may

have

malfunctioned.

Adjusting depth of cut (Fig. 11)

CAUTION:

• After adjusting the depth of cut, always tighten the lever securely.

Loosen the lever on the depth guide and move the base up or down. At the desired depth of cut, secure the base by tightening the lever. For cleaner, safer cuts, set cut depth so that no more than one blade tooth projects below workpiece. Using proper cut depth helps to reduce potential for dangerous KICKBACKS which can cause personal injury.

Page 10

Bevel cutting (Fig. 12 & 13)

Loosen the front lever and rear wing nut. Set for the desired angle (0° - 50°) by tilting accordingly, then tighten the lever and wing nut securely. (Fig. 14) Use the 45° stopper when you do precise 45° angle cutting. Turn the stopper clockwise fully for bevel cut (0° 45°) and turn it counterclockwise for 0° - 50° bevel cuts.

Sighting (Fig. 15)

For straight cuts, align the 0° position on the front of the base with your cutting line. For 45° bevel cuts, align the 45° position with it. The position of the top guide is adjustable.

Switch action (Fig. 16)

CAUTION:

• Before installing the battery cartridge into the tool, always check to see that the switch trigger actuates properly and returns to the “OFF” position when released.

• Do not pull the switch trigger hard without pressing the lock-off lever. This can cause switch breakage.

To prevent the switch trigger from being accidentally pulled, a lock-off lever is provided. To start the tool, press the lock-off lever and pull the switch trigger. Release the switch trigger to stop.

WARNING:

• For your safety, this tool is equipped with lock-off lever which prevents the tool from unintended starting. NEVER use the tool if it runs when you simply pull the switch trigger without pressing the lock-off lever. Return tool to a MAKITA service center for proper repairs BEFORE further usage.

• NEVER tape down or defeat purpose and function of lock-off lever.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and the battery cartridge is removed before carrying out any work on the tool.

BE SURE TO TIGHTEN THE HEX BOLT CLOCKWISE SECURELY.

CAUTION:

• Make sure that the protrusion “a” on the inner flange that is positioned outside fits into the saw blade hole “a” perfectly. Mounting the blade on the

wrong side can result in the dangerous vibration.

(Fig. 19)

When changing blade, make sure to also clean upper and lower blade guards of accumulated sawdust. Such efforts do not, however, replace the need to check lower guard operation before each use.

For tool with the inner flange for a 15.88 mm holediameter saw blade (country specific) (Fig. 20 & 21)

Mount the inner flange with its recessed side facing outward onto the mounting shaft and then place saw blade (with the ring attached if needed), outer flange and hex bolt. BE SURE TO TIGHTEN THE HEX BOLT CLOCKWISE SECURELY.

WARNING:

• Before mounting the blade onto the spindle, always be sure that the correct ring for the blade’s arbor hole you intend to use is installed between the inner and the outer flanges. Use of the incorrect

arbor hole ring may result in the improper mounting of the blade causing blade movement and severe vibration resulting in possible loss of control during operation and in serious personal injury.

Hex wrench storage (Fig. 22)

When not in use, store the hex wrench as shown in the figure to keep it from being lost.

Connecting a vacuum cleaner

Optional accessory (Fig. 23 & 24)

When you wish to perform clean cutting operation, connect a Makita vacuum cleaner to your tool. Install the dust nozzle on the tool using the screw. Then connect a hose of the vacuum cleaner to the dust nozzle as shown in the figure.

Removing or installing saw blade

CAUTION:

• Be sure the blade is installed with teeth pointing up at the front of the tool.

• Use only the Makita wrench to install or remove the blade. (Fig. 17)

To remove the blade, press the shaft lock so that the blade cannot revolve and use the wrench to loosen the hex bolt counterclockwise. Then remove the hex bolt, outer flange and blade.

For tool with the inner flange for other than 15.88 mm hole-diameter saw blade (Fig. 18)

The inner flange has a certain diameter protrusion on one side of it and a different diameter protrusion on the other side. Choose a correct side on which protrusion fits into the saw blade hole perfectly. Next, mount the inner flange onto the mounting shaft so that the correct side of protrusion on the inner flange faces outward and then place saw blade and outer flange.

OPERATION

CAUTION:

• Be sure to move the tool forward in a straight line gently. Forcing or twisting the tool will result in overheating the motor and dangerous kickback, possibly causing severe injury.

• Always use a front grip and rear handle and firmly hold the tool by both front grip and rear handle during operations. (Fig. 25)

Hold the tool firmly. The tool is provided with both a front grip and rear handle. Use both to best grasp the tool. If both hands are holding saw, they cannot be cut by the blade. Set the base on the workpiece to be cut without the blade making any contact. Then turn the tool on and wait until the blade attains full speed. Now simply move the tool forward over the workpiece surface, keeping it flat and advancing smoothly until the sawing is completed. To get clean cuts, keep your sawing line straight and your speed of advance uniform. If the cut fails to properly follow

Page 11

your intended cut line, do not attempt to turn or force the tool back to the cut line. Doing so may bind the blade and lead to dangerous kickback and possible serious injury. Release switch, wait for blade to stop and then withdraw tool. Realign tool on new cut line, and start cut again. Attempt to avoid positioning which exposes operator to chips and wood dust being ejected from saw. Use eye protection to help avoid injury.

Rip fence (Guide rule) (Fig. 26)

The handy rip fence allows you to do extra-accurate straight cuts. Simply slide the rip fence up snugly against the side of the workpiece and secure it in position with the clamping lever on the front of the base. It also makes repeated cuts of uniform width possible.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and unplugged before attempting to perform inspection or maintenance.

• Never use gasoline, benzine, thinner, alcohol or the like. Discoloration, deformation or cracks may result.

Adjusting for accuracy of 0° and 45° cut (vertical and 45° cut) (Fig. 27 & 28)

This adjustment has been made at the factory. But if it is off, adjust the adjusting screws with a hex wrench while inspecting 0° or 45° the blade with the base using a triangular rule or square rule, etc.

Adjusting for parallelism (Fig. 29)

The parallelism between the blade and the base has been factory adjusted. But if it is off, you can adjust it as the following procedure. Make sure all levers and screws are tightened. Slightly loosen the screw as illustrated. While opening the lower guard, move the rear of base so that the distance A and B are equal. After adjusting, tighten the screw. Make a test cut to get a correct parallelism.

Replacing carbon brushes (Fig. 30)

Remove and check the carbon brushes regularly. Replace when they wear down to the limit mark. Keep the carbon brushes clean and free to slip in the holders. Both carbon brushes should be replaced at the same time. Use only identical carbon brushes. Use a screwdriver to remove the brush holder caps. Take out the worn carbon brushes, insert the new ones and secure the brush holder caps. (Fig. 31) After replacing brushes, insert the battery cartridge into the tool and break in brushes by running tool with no load for about 1 minute. Then check the tool while running and electric brake operation when releasing the switch trigger. If electric brake is not working well, ask your local Makita service center for repair. To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized Service Centers, always using Makita replacement parts.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are recommended for use with your Makita tool specified in this manual. The use of any other accessories or attachments might present a risk of injury to persons. Only use accessory or attachment for its stated purpose.

If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.

• Saw blades

• Rip fence (Guide rule)

•Guide rail

• Guide rail adaptor

• Dust nozzle

•Hex wrench

• Makita genuine battery and charger

NOTE:

• Some items in the list may be included in the tool package as standard accessories. They may differ from country to country.

Noise

The typical A-weighted noise level determined according to EN62841:

Sound pressure level (L Sound power level (L Uncertainty (K): 3 dB (A)

• The declared noise emission value(s) has been measured in accordance with a standard test method and may be used for comparing one tool with another.

• The declared noise emission value(s) may also be used in a preliminary assessment of exposure.

WARNING:

• Wear ear protection.

• The noise emission during actual use of the power tool can differ from the declared value(s) depending on the ways in which the tool is used especially what kind of workpiece is processed.

• Be sure to identify safety measures to protect the operator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).

Vibration

The vibration total value (tri-axial vector sum) determined according to EN62841:

Work mode: cutting wood Vibration emission (a Uncertainty (K): 1.5 m/s

• The declared vibration total value(s) has been measured in accordance with a standard test method and may be used for comparing one tool with another.

• The declared vibration total value(s) may also be used in a preliminary assessment of exposure.

WARNING:

• The vibration emission during actual use of the power tool can differ from the declared value(s)

): 94 dB (A)

): 105 dB (A)

): 2.5 m/s2 or less

h,W

ENG905-1

ENG907-1

ENG900-1

ENG901-2

Page 12

depending on the ways in which the tool is used especially what kind of workpiece is processed.

EC Declaration of Conformity

For European countries only

The EC declaration of conformity is included as Annex A to this instruction manual.

Page 13

FRANÇAIS (Instructions d’origine)

Descriptif

1. Voyant rouge

2. Bouton

3. Batterie

4. Voyant de batterie

5. Voyant de surchauffe

6. Étoile

7. Voyants

8. Bouton de vérification

9. Levier

10. Levier avant

11. Écrou à oreilles arrière

12. Butée

13. Ligne de coupe (position sur 0°)

14. Ligne de coupe (position sur 45°)

15. Vis

16. Gâchette

17. Levier de sécurité

18. Clé hexagonale

19. Desserrer

20. Serrer

21. Blocage de l’arbre

22. Arbre de montage

23. Flasque intérieur

24. Lame

25. Flasque extérieur

26. Boulon hexagonal

27. Bague

28. Raccord à poussières

29. Aspirateur

30. Tuyau

31. Levier de serrage

32. Garde parallèle (règle de guidage)

33. Vis de réglage 45°

34. Vis de réglage 0°

35. Règle triangulaire

36. Socle

37. Repère d’usure

38. Tournevis

39. Bouchon de porte-charbon

SPÉCIFICATIONS

Modèle DHS710

Diamètre de la lame 185 - 190 mm

à 0° 66 - 68,5 mm

Profondeur de coupe max.

Vitesse à vide (min

Longueur totale 356 mm

Poids net 3,9 - 4,6 kg

Tension nominale 36 V C.C.

• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à des modifications sans préavis.

• Les spécifications peuvent varier suivant les pays.

• Le poids peut varier en fonction des pièces complémentaires, notamment de la batterie. La combinaison la plus légère et la combinaison la plus lourde, selon la procédure EPTA du 01/2014, sont présentées dans le tableau.

-1

à 45° 47,5 - 49 mm à 50° 42,5 - 44 mm

) 4 800

Batterie standard et chargeur applicables

Batterie

Chargeur DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF

• Certains types de batterie et de chargeurs répertoriés ci-dessus peuvent ne pas être disponibles en fonction de votre région ou lieu de résidence.

AVERTISSEMENT:

• Utilisez uniquement les batteries et chargeurs indiqués ci-dessus. L'utilisation de toute autre batterie ou d'un autre chargeur peut provoquer des blessures et/ou déclencher un incendie.

Utilisations

L’outil est conçu pour les coupes en longueur et les coupes transversales, ainsi que pour les coupes d’onglet angulaires dans le bois en maintenant un contact ferme avec la pièce à travailler. Avec des lames de scie d’origine Makita adaptées, il est également possible de couper d’autres matériaux.

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/

ENE078-2

BL1850B/BL1860B

de toutes les instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conservez toutes les mises en garde et instructions pour référence ultérieure.

Consignes de sécurité générales pour outils électriques

AVERTISSEMENT : Veuillez lire les consignes de sécurité, instructions, illustrations et spécifications qui accompagnent cet outil électrique. Le non-respect

GEA010-2

Le terme « outil électrique » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à l’outil électrique fonctionnant sur batterie (sans cordon d’alimentation).

Page 14

CONSIGNES DE SÉCURITÉ POUR SCIE CIRCULAIRE SANS FIL

GEB151-1

Procédures de coupe

1. DANGER : Gardez vos mains à l’écart de la

zone de coupe et de la lame. Laissez votre

deuxième main sur la poignée auxiliaire ou le

carter du moteur. La lame ne risquera pas de vous

couper les mains si vous les utilisez toutes les deux

pour tenir la scie.

2. Ne placez aucune partie de votre corps sous la

pièce à travailler. Le carter de protection ne peut pas

protéger l’utilisateur de la lame sous la pièce.

3. Réglez la profondeur de coupe suivant l’épaisseur

de la pièce à travailler. La partie de la lame visible

sous la pièce à travailler doit être moindre qu’une dent

de lame complète.

4. Ne tenez jamais la pièce avec les mains ou contre

la jambe pendant la coupe. Fixez la pièce sur une

plate-forme stable. Il est important que la pièce soit

soutenue convenablement, afin de minimiser

l’exposition du corps, le grippage de la lame ou la

perte de contrôle. (Fig. 1)

5. Tenez l’outil électrique par une surface de prise

isolée, lorsque vous effectuez une tâche où l’outil

de coupe pourrait toucher un câblage caché ou

son propre cordon d’alimentation. Le contact avec

un fil « sous tension » mettra également « sous

tension » les parties métalliques exposées de l’outil

électrique, pouvant ainsi causer un choc électrique

chez l’utilisateur.

6. Lors du sciage en long, utilisez toujours un guide

longitudinal ou un guide de chant. La coupe sera

plus précise et cela réduira les risques de pincement

de la lame.

7. Utilisez toujours des lames dont l’orifice central

est de taille et de forme (diamantée ou circulaire)

appropriée. Les lames qui ne correspondent pas aux

éléments de montage de la scie fonctionneront de

manière décentrée, provoquant une perte de contrôle.

8. N’utilisez jamais de rondelles ou boulons de la

lame endommagés ou inadéquats. Les rondelles et

le boulon de la lame ont été conçus exclusivement

pour votre scie, afin d’assurer une performance

optimale et une utilisation sûre.

Causes des chocs en retour et avertissements concernant ces derniers

– le choc en retour est une réaction soudaine de l’outil

lorsque la lame de scie est coincée, pincée ou désalignée, et la scie, hors de contrôle, se soulève alors et quitte la pièce en se dirigeant vers l’utilisateur ;

– lorsque la lame se coince ou est pincée fermement par

le trait de scie qui se referme sur elle, la lame se bloque et la réaction du moteur entraîne la projection de l’outil à grande vitesse vers l’utilisateur ;

– si la lame se tord ou se désaligne par rapport à la ligne

de coupe, les dents arrière risquent de s’enfoncer dans la surface du bois et la lame de quitter le trait de scie

en reculant brusquement vers l’utilisateur. Le choc en retour est le résultat d’une mauvaise utilisation de la scie et/ou de procédures ou conditions d’utilisation incorrectes. On peut l’éviter en prenant des précautions adéquates, comme indiqué ci-dessous :

1. Maintenez une poigne ferme à deux mains sur la

scie, et placez vos bras de sorte qu’ils puissent résister à la force du choc en retour. Placez-vous d’un côté ou de l’autre de la lame, jamais dans sa ligne de coupe. Le choc en retour peut faire bondir la

scie vers l’arrière, mais la force du choc en retour peut être maîtrisée par l’utilisateur en prenant les précautions adéquates.

2. Si la lame se pince ou si vous interrompez la

coupe pour une raison quelconque, libérez la gâchette et maintenez la scie immobile dans le matériau jusqu’à l’arrêt complet de la lame. N’essayez jamais de retirer la scie de la pièce ou de la faire reculer alors que la lame tourne encore, sous peine de provoquer un choc en retour.

Identifiez la cause du pincement de la lame et prenez les mesures correctives pour y remédier.

3. Avant de redémarrer la scie dans la pièce, centrez

la lame de scie dans le trait de scie de sorte que les dents ne pénètrent pas dans le matériau. Si une

lame de scie coince, elle risque de remonter ou de reculer brutalement au moment du redémarrage de la scie.

4. Pl

ez un dispositif de soutien sous les grands panneaux pour réduire les risques de pincement de la lame et de choc en retour. Les panneaux de

grande dimension ont tendance à s’affaisser sous leur propre poids. Des supports doivent être installés sous le panneau, des deux côtés, près de la ligne de coupe et près du bord du panneau. (Fig. 2 et 3)

5. N’utilisez pas des lames émoussées ou endommagées. Les lames mal affûtées ou mal posées produisent un trait de scie étroit, entraînant une friction excessive, le pincement de la lame et un choc en retour.

6. Les leviers de verrouillage de la profondeur de

coupe et du réglage de coupe en biseau doivent être serrés de manière ferme et sûre avant de procéder à la coupe. Il y a risque de pincement et de

choc en retour si les réglages de la lame changent pendant la coupe.

7. Soyez tout particulièrement prudent lorsque vous

sciez dans un mur ou autre surface derrière laquelle peuvent se trouver des objets non visibles. La lame peut causer un choc en retour en

entrant en contact avec ces objets.

8. Tenez TOUJOURS l’outil fermement à deux mains.

Ne placez JAMAIS la main, la jambe ou toute autre partie du corps sous la base de l’outil ou derrière la scie, particulièrement lors de coupes transversales. En cas de choc en retour, la scie

pourrait facilement bondir vers l’arrière et passer sur votre main, vous infligeant une blessure grave.

(Fig. 4)

9. Ne forcez jamais la scie. Faites avancer la scie à une vitesse permettant à la lame de tourner sans perte de vitesse. Le fait de forcer la scie peut résulter

en des coupes inégales, une perte de précision et un choc en retour.

Fonctionnement du carter de protection

1. Avant chaque utilisation, assurez-vous que le carter de protection inférieur ferme bien. N’utilisez pas la scie si le carter de protection inférieur ne se déplace pas librement et ne se referme pas

Page 15

immédiatement. Évitez d’immobiliser ou fixer le carter de protection inférieur en position ouverte.

Si la scie tombe accidentellement, le carter de protection inférieur peut se tordre. Soulevez le carter de protection inférieur à l’aide de la poignée rétractable et assurez-vous qu’il se déplace librement sans entrer en contact avec la lame ou toute autre partie de la scie, et ce quel que soit l’angle ou la profondeur de coupe.

2. Vérifiez le fonctionnement du ressort du carter de

protection inférieur. Le carter de protection et le ressort doivent être réparés avant l’utilisation s’ils ne fonctionnent pas correctement. Le

fonctionnement du carter de protection inférieur peut être ralenti par des pièces endommagées, des dépôts gluants ou l’accumulation de débris.

3. Le carter de protection inférieur ne doit être

rétracté manuellement que lors des coupes spéciales, comme les « coupes en plongée » et les « coupes mixtes ». Soulevez le carter de protection inférieur à l’aide de la poignée rétractable et libérez-le dès que la lame entre en contact avec le matériau. Pour tout autre type de

coupe, il faut laisser le carter de protection inférieur fonctionner automatiquement.

4. Assurez-vous toujours que le carter de protection

inférieur recouvre la lame avant de poser la scie sur l’établi ou le plancher. Une lame non protégée et

continuant à fonctionner par inertie entraînera la scie en arrière coupant tout ce qui se trouve sur sa trajectoire. N’oubliez pas qu’il faut un certain temps avant que la lame ne s’arrête une fois la gâchette libérée.

5. Pour vérifier que le carter de protection inférieur

se referme bien, ouvrez-le manuellement et relâchez-le. Assurez-vous également que la poignée rétractable ne touche pas le carter de l’outil. Une lame exposée est TRÈS DANGEREUSE

et peut causer de graves blessures.

Consignes de sécurité supplémentaires

1. Soyez encore plus prudent pour couper du bois mouillé, du bois traité sous pression ou du bois qui contient des nœuds. Pour éviter que le tranchant

de la lame ne surchauffe, faites avancer l’outil à une vitesse régulière sans ralentissement de la vitesse de rotation de la lame.

2. N’essayez pas de retirer le matériau coupé

pendant que la lame tourne. Attendez l’arrêt total de la lame avant de saisir le bout de matériau coupé. La lame continue de tourner même une fois le

contact coupé.

3. Prenez garde aux clous pendant la coupe. Avant

de couper dans le bois de construction, inspectezle et retirez-en tous les clous.

4. Placez la partie la plus grande du socle de la scie sur la partie de la pièce qui est solidement soutenue, non sur celle qui tombera une fois la coupe terminée. Si la pièce est courte ou petite, placez-la dans un dispositif de serrage. N’ESSAYEZ PAS DE TENIR LES COURTES PIÈCES UNIQUEMENT AVEC LA MAIN ! (Fig. 5)

5. Avant de déposer l’outil une fois la coupe terminée, assurez-vous que le carter de protection

est fermé et que la lame est parfaitement immobile.

6. N’essayez jamais de scier en plaçant la scie circulaire à l’envers dans un étau. Cela est très dangereux et peut entraîner un accident grave. (Fig. 6)

7. Certains matériaux contiennent des substances chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour ne pas inhaler les poussières qu’ils dégagent et pour éviter tout contact avec la peau. Respectez les données de sécurité du fabricant du matériau.

8. N’appliquez jamais de pression latérale sur la lame de scie pour l’arrêter.

9. N’utilisez pas de disques abrasifs.

10. Utilisez uniquement une lame de scie ayant le

diamètre indiqué sur l’outil ou spécifié dans le mode d’emploi. L’utilisation d’une taille incorrecte de

lame peut affecter la protection de la lame ou le fonctionnement du carter de protection, ce qui pourrait provoquer de graves blessures.

11. Ma

intenez la lame bien affûtée et propre. Les

épôts de colle et les copeaux de bois qui durcissent contre la lame ralentissent la scie et entraînent une augmentation des risques de choc en retour. Pour nettoyer la lame, retirez-la d’abord de l’outil, puis nettoyez-la avec un décapant, de l’eau chaude ou du kérosène. N’utilisez jamais d’essence.

12. Portez un masque antipoussières et des

protections d’oreilles lorsque vous utilisez l’outil.

13. Utilisez toujours la lame de scie conçue pour la coupe du matériau de travail.

14. Utilisez uniquement des lames de scie sur lesquelles est indiquée une vitesse égale ou supérieure à la vitesse figurant sur l’outil.

15. (Pour les pays européens uniquement) Utilisez toujours une lame conforme à la norme EN847-1.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT : NE vous laissez PAS tromper

(au fil d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l’outil ou l’ignorance des consignes de sécurité indiquées dans ce mode d’emploi peut entraîner de graves blessures.

CONSIGNES DE SECURITE IMPORTANTES POUR LA BATTERIE

1. Avant d’utiliser la batterie, veuillez lire toutes les instructions et tous les avertissements inscrits sur (1) le chargeur, (2) la batterie et (3) l’appareil alimenté par la batterie.

2. Ne démontez pas la batterie.

3. Cessez immédiatement d’utiliser l’outil si le temps

de fonctionnement devient excessivement court. Il

ENC007-12

Page 16

y a risque de surchauffe, de brûlures, voire d’explosion.

4. Si l’électrolyte pénètre dans vos yeux, rincez-les à l’eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.

5. Évitez de court-circuiter la batterie : (1) Ne touchez les bornes avec aucun matériau

conducteur.

(2) Évitez de ranger la batterie dans un

contenant où se trouvent d’autres objets métalliques tels que des clous, pièces de

monnaie, etc. (3) N’exposez pas la batterie à l’eau ou à la pluie. Un court-circuit de la batterie risque de provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

6. Ne rangez pas l’outil ou la batterie dans des endroits où la température risque d’atteindre ou de dépasser 50 °C (122 °F).

7. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.

8. Veillez à ne pas laisser tomber ou heurter la batterie.

9. N’utilisez pas de batterie endommagée.

10. Les batteries au lithium-ion contenues sont

soumises aux exigences de la législation sur les marchandises dangereuses.

Lors du transport commercial par des tierces parties ou des transitaires par exemple, des exigences spécifiques en matière d’étiquetage et d’emballage doivent être respectées. Pour la préparation de l’article expédié, il est nécessaire de consulter un expert en matériau dangereux. Veuillez également respecter les réglementations nationales susceptibles d’être plus détaillées. Recouvrez les contacts exposés avec du ruban adhésif ou du ruban de masquage et emballez la batterie de telle sorte qu’elle ne puisse pas bouger dans l’emballage.

11. Respectez les réglementations locales relatives à

la mise au rebut des batteries.

12. Utilisez les batteries uniquement avec les produits spécifiés par Makita. L’installation des batteries sur

des produits non conformes peut entraîner un incendie, une chaleur excessive, une explosion ou une fuite d’électrolyte.

CONSERVEZ CES INSTRUCTIONS.

ATTENTION : N’utilisez que des batteries Makita

d’origine.

L’utilisation de batteries de marque autre que Makita ou de batteries modifiées peut provoquer l’explosion des batteries, ce qui présente un risque d’incendie, de dommages matériels et corporels. Cela annulera également la garantie Makita pour l’outil et le chargeur Makita.

Conseils pour assurer la durée de vie optimale de la batterie

1. Rechargez la batterie avant qu’elle ne soit complètement épuisée. Arrêtez toujours l’outil et rechargez la batterie quand vous constatez que la puissance de l’outil diminue.

2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.

3. Chargez la batterie alors que la température de la pièce se trouve entre 10 °C et 40 °C (50 °F et 104 °F). Si une batterie est chaude, laissez-la refroidir avant de la charger.

4. Chargez la batterie si vous ne l’avez pas utilisée pendant une longue période (plus de six mois).

DESCRIPTION DU FONCTIONNEMENT

ATTENTION :

• Veillez toujours à ce que l’outil soit éteint et la batterie

retirée avant d’effectuer des réglages ou de vérifier le fonctionnement de l’outil.

Installation et retrait de la batterie (Fig. 7)

ATTENTION :

• Éteignez toujours l’outil avant d’installer ou de déposer

la batterie.

• Tenez fermement l’outil et la batterie lors de

l’installation ou du retrait de la batterie. Si vous ne tenez pas fermement l’outil et la batterie, ils risquent de

glisser et de s’abîmer ou de vous blesser. Pour retirer la batterie, faites glisser le bouton à l’avant de la batterie et sortez la batterie. Pour installer la batterie, alignez sa languette sur la rainure qui se trouve à l’intérieur du capot, puis glissez la batterie pour la mettre en place. Insérez-la bien à fond, jusqu’à ce qu’elle se verrouille en émettant un léger clic. Si vous pouvez voir le voyant rouge sur la face supérieure du bouton, la batterie n’est pas parfaitement verrouillée.

ATTENTION :

• Installez toujours la batterie à fond, de sorte que le

voyant rouge ne soit plus visible. Sinon, elle risque de

tomber accidentellement de l’outil, en vous blessant ou

en blessant une personne située près de vous.

• Ne forcez pas pour installer la batterie. Si la batterie ne

glisse pas aisément, c’est qu’elle n’est pas insérée

correctement.

REMARQUE :

• L’outil ne peut pas fonctionner avec une seule batterie.

• Si vous ne parvenez pas à retirer la batterie facilement,

appuyez dessus depuis le côté opposé du bouton et

faites-la glisser.

Système de protection de l’outil/la batterie

L’outil est équipé d’un système de protection de l’outil/la batterie. Ce système coupe automatiquement

Page 17

l’alimentation en électricité vers le moteur afin de prolonger la durée de vie de l’outil et de la batterie. L’outil s’arrête automatiquement pendant le fonctionnement lorsque celui-ci ou la batterie se trouvent dans l’une des situations suivantes : Dans certains cas, les voyants s’allument. (Fig. 8)

Protection contre les surcharges

Si l’outil est utilisé de telle sorte qu’il entraîne une augmentation anormalement élevée de la demande de courant, il s’arrête automatiquement sans aucune précision. Dans ce cas, éteignez l’outil et arrêtez l’application ayant provoqué la surcharge de l’outil. Mettez ensuite l’outil sous tension pour le redémarrer.

Protection contre les surchauffes pour l’outil

Lorsque l’outil est en surchauffe, il s’arrête automatiquement et le voyant de surchauffe s’allume pendant 60 secondes environ. Dans ce cas, laissez l’outil refroidir avant de rallumer l’outil.

Protection contre les surchauffes pour la batterie

Lorsque la batterie est en surchauffe, il s’arrête automatiquement sans aucune précision. L’outil ne démarre pas, même si vous appuyez sur la gâchette. Dans ce cas, laissez la batterie refroidir avant de rallumer l’outil.

REMARQUE :

La protection contre les surchauffes de la batterie fonctionne uniquement avec une batterie comportant un symbole d’étoile. (Fig. 9)

Protection contre les décharges accélérées

Lorsque l’autonomie restante de la batterie est faible, le voyant de la batterie clignote sur le côté concerné de la batterie. Si vous continuez d’utiliser l’outil, il s’arrête et le voyant de la batterie s’allume pendant 10 secondes environ. Lorsque cela se produit, rechargez la batterie.

Indication de l’autonomie restante de la batterie

Uniquement pour les batteries avec voyant lumineux (Fig. 10)

Appuyez sur le bouton de vérification sur la batterie pour indiquer la charge restante de la batterie. Les témoins s’allument pendant quelques secondes.

Voyants

Allumé Éteint Clignotant

Autonomie

restante

75 % à 100 %

50 % à 75 %

25 % à 50 %

0% à 25%

Recharger la

batterie.

Il est possible que

la batterie ait mal

fonctionné.

REMARQUE :

• Selon les conditions d’utilisation et la température

ambiante, les indications peuvent différer légèrement

de l’autonomie réelle restante.

Réglage de la profondeur de coupe (Fig. 11)

ATTENTION :

• Après avoir réglé la profondeur de coupe, serrez

toujours fermement le levier. Desserrez le levier sur le guide de profondeur et déplacez le socle vers le haut ou le bas. Une fois que vous avez obtenu la profondeur de coupe souhaitée, fixez le socle en serrant le levier. Pour obtenir des coupes plus propres et les effectuer de manière plus sûre, réglez la profondeur de coupe de sorte que pas plus d’une dent de lame ne dépasse sous la pièce. Une profondeur de coupe adéquate permet de réduire les risques de CHOCS EN RETOUR dangereux et de blessures.

Coupe en biseau (Fig. 12 et 13)

Desserrez le levier avant et l’écrou à oreilles arrière. Réglez sur l’angle désiré (0° à 50°) en inclinant, puis serrez fermement le levier et l’écrou à oreilles. (Fig. 14) Utilisez la butée à 45° pour effectuer avec précision une coupe angulaire de 45°. Tournez complètement la butée dans le sens des aiguilles d’une montre pour faire une coupe en biseau (0° à 45°), et tournez-la en sens inverse pour les coupes en biseau de 0° à 50°.

Visée (Fig. 15)

Pour les coupes rectilignes, alignez la position à 0° à l’avant du socle sur la ligne de coupe. Pour les coupes en biseau de 45°, alignez la position à 45° sur la ligne de coupe. La position du guide supérieur est réglable.

Interrupteur (Fig. 16)

ATTENTION :

• Avant d’installer la batterie dans l’outil, vérifiez toujours

que la gâchette fonctionne bien et revient en position

d’arrêt lorsqu’elle est libérée.

• Ne forcez pas en appuyant sur la gâchette sans avoir

d’abord enfoncé le levier de sécurité. Vous risqueriez

de casser l’interrupteur. L’outil est équipé d’un levier de sécurité pour prévenir la pression accidentelle sur la gâchette. Pour démarrer l’outil, appuyez sur le levier de sécurité puis appuyez sur la gâchette. Pour l’arrêter, relâchez la gâchette.

AVERTISSEMENT :

• Pour assurer votre sécurité, cet outil est doté d’un

levier de sécurité qui empêche le démarrage accidentel

de l’outil. N’utilisez JAMAIS l’outil s’il se met en marche

lorsque vous appuyez simplement sur la gâchette sans

avoir appuyé sur le levier de sécurité. Renvoyez l’outil

à un centre de service après-vente MAKITA pour le

faire réparer AVANT toute autre utilisation.

• Le levier de sécurité NE doit JAMAIS être immobilisé

avec du ruban adhésif, ni modifié.

Page 18

MONTAGE

ATTENTION :

• Assurez-vous toujours que l’outil est hors tension et la batterie retirée avant d’effectuer toute intervention sur l’outil.

Retrait ou installation de la lame

ATTENTION :

• Assurez-vous que la lame est installée avec les dents orientées vers le haut à l’avant de l’outil.

• Utilisez exclusivement une clé Makita pour installer ou retirer la lame. (Fig. 17)

Pour retirer la lame, appuyez sur le blocage de l’arbre de sorte que la lame ne puisse pas tourner, et desserrez le boulon hexagonal à l’aide de la clé hexagonale, en tournant dans le sens inverse des aiguilles d’une montre. Retirez ensuite le boulon hexagonal, le flasque extérieur et la lame.

Pour les outils dont le flasque intérieur est adapté à une lame comportant un orifice de diamètre différent de 15,88 mm (Fig. 18)

Le flasque intérieur possède une partie saillante d’un certain diamètre sur l’un de ses côtés et une partie saillante d’un diamètre différent sur l’autre côté. Choisissez un côté sur lequel la partie saillante s’adapte parfaitement dans l’orifice de la lame. Ensuite, installez le flasque intérieur sur l’arbre de montage, de sorte que le côté de la partie saillante sur le flasque intérieur doit orienté vers l’extérieur, puis installez la lame et le flasque extérieur. ASSUREZ-VOUS D’AVOIR FERMEMENT SERRÉ LE BOULON HEXAGONAL EN TOURNANT DANS LE SENS DES AIGUILLES D’UNE MONTRE.

ATTENTION :

• Vérifiez que la partie saillante « a » sur le flasque intérieur situé à l’extérieur s’adapte parfaitement dans l’orifice « a » de la lame. Un montage de la

lame du mauvais côté peut provoquer des vibrations et vous mettre en danger. (Fig. 19)

Lorsque vous changez de lame, vous devez retirer la sciure de bois accumulée sur les carters de protection supérieur et inférieur. Vous devez vérifier le bon fonctionnement du carter de protection inférieur avant chaque utilisation, même après un nettoyage.

Pour les outils dont le flasque intérieur est adapté à une lame comportant un orifice de 15,88 mm de diamètre (selon le pays) (Fig. 20 et 21)

Installez le flasque intérieur en orientant son côté creux vers l’extérieur sur l’arbre de montage, puis installez la lame (après avoir fixé la bague au besoin), le flasque extérieur et le boulon hexagonal. ASSUREZ-VOUS D’AVOIR FERMEMENT SERRÉ LE BOULON HEXAGONAL EN TOURNANT DANS LE SENS DES AIGUILLES D’UNE MONTRE.

AVERTISSEMENT :

• Avant de monter la lame sur l’axe, assurez-vous toujours d’avoir installé, entre les flasques intérieur et extérieur, la bonne bague pour l’alésage central de la lame que vous prévoyez d’utiliser.

L’utilisation d’une mauvaise bague d’alésage peut entraîner un montage incorrect de la lame, provoquant

un mouvement de la lame ainsi que d’importantes vibrations et résultant en une perte de contrôle pendant le fonctionnement et de graves blessures corporelles.

Rangement de la clé hexagonale (Fig. 22)

Lorsque vous n’utilisez pas la clé hexagonale, rangez-la comme illustré sur la figure pour éviter de la perdre.

Raccorder un aspirateur

Accessoire en option (Fig. 23 et 24)

Pour effectuer un travail plus propre, raccordez un aspirateur Makita à votre outil. Installez le raccord à poussières sur l’outil à l’aide de la vis. Connectez ensuite le tuyau de l’aspirateur au raccord à poussières, comme illustré sur la figure.

FONCTIONNEMENT

ATTENTION :

• Vous devez faire avancer l’outil doucement, en ligne droite. Le fait de forcer ou de tordre l’outil causerait une surchauffe du moteur et un dangereux choc en retour, risquant d’entraîner une blessure grave.

• Utilisez toujours les poignées frontale et arrière et tenez fermement l’outil par les poignées frontale et arrière pendant l’utilisation. (Fig. 25)

Tenez l’outil fermement. L’outil est doté d’une poignée frontale et d’une poignée arrière. Tenez l’outil par ses deux poignées. Vous ne risquerez pas de vous couper les mains si vous les utilisez toutes les deux pour tenir la scie. Placez le socle de l’outil sur la pièce, de sorte que la lame n’entre pas en contact avec quoi que ce soit. Mettez ensuite l’outil sous tension et attendez que la lame ait atteint sa pleine vitesse. Ensuite, déplacez simplement l’outil vers l’avant sur la surface de la pièce, en le maintenant bien à plat et en le faisant avancer doucement, jusqu’à ce que la coupe soit terminée. Pour des coupes propres, évitez de dévier de la ligne de coupe et faites avancer l’outil à une vitesse régulière. Si la lame dévie de la ligne de coupe prévue, ne tentez pas de modifier la course de l’outil pour le forcer à revenir sur la ligne de coupe. Vous risqueriez de plier la lame et de provoquer un dangereux choc en retour et des blessures graves. Relâchez la gâchette, attendez l’arrêt complet de la lame, puis retirez l’outil. Réalignez l’outil sur une nouvelle ligne de coupe, puis poursuivez la coupe. Évitez de vous exposer aux copeaux et sciures de bois éjectés par la scie. Portez des lunettes de protection pour réduire les risques de blessure.

Garde parallèle (règle de guidage) (Fig. 26)

Le garde parallèle est pratique pour effectuer des coupes droites avec une très grande précision. Faites simplement glisser le garde parallèle le long du bord de la pièce en le maintenant en position à l’aide du levier de serrage qui se trouve à l’avant du socle. Cela permet également d’effectuer plusieurs coupes d’une largeur uniforme.

Page 19

ENTRETIEN

ATTENTION :

• Assurez-vous toujours que l’appareil est éteint et débranché avant d’effectuer tout travail d’inspection ou d’entretien.

• N’utilisez jamais d’essence, de benzine, de diluant, d’alcool ou de produit similaire. Ces produits risquent de provoquer des décolorations, des déformations ou des fissures.

Réglage de précision pour les coupes de 0° et 45° (coupes verticales et à 45°) (Fig. 27 et 28)

Ce réglage est effectué en usine. S’il est désactivé, réajustez les vis de réglage au moyen d’une clé hexagonale, en vous assurant que la lame est sur un angle de 0° ou 45° par rapport au socle, avec une règle triangulaire, une équerre de menuisier, etc.

Réglage du parallélisme (Fig. 29)

Le parallélisme entre la lame et le socle a été réglé en usine. Mais s’il est désactivé, vous pouvez le régler en procédant comme suit. Assurez-vous que tous les leviers et toutes les vis sont serrés. Desserrez légèrement la vis, comme illustré. Tout en ouvrant le carter de protection inférieur, déplacez l’arrière du socle, de sorte que la distance entre A et B soit identique. Après le réglage, serrez la vis. Effectuez une coupe test pour obtenir un parallélisme correct.

Remplacement des charbons (Fig. 30)

Retirez et vérifiez les charbons régulièrement. Remplacez-les lorsqu’ils atteignent le repère d’usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbons. Les deux charbons doivent être remplacés en même temps. N’utilisez que des charbons identiques. Retirez les bouchons de porte-charbon à l’aide d’un tournevis. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de portecharbon. (Fig. 31) Après avoir remplacé les charbons, insérez la batterie dans l’outil et séparez les charbons en faisant tourner l’outil à vide pendant environ 1 minute. Ensuite vérifiez l’outil en cours d’exécution et le fonctionnement du frein électrique lorsque vous relâchez la gâchette. Si le frein électrique ne fonctionne pas bien, demandez à votre centre d’entretien local Makita de le réparer. Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations ainsi que tout autre travail d’entretien ou de réglage doivent être effectués dans un centre d’entretien Makita agréé, exclusivement avec des pièces de rechange Makita.

ACCESSOIRES FOURNIS EN OPTION

ATTENTION :

• Ces accessoires ou pièces complémentaires sont recommandés pour être utilisés avec l’outil Makita spécifié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou pièce complémentaire peut

comporter un risque de blessure. N’utilisez les accessoires ou pièces qu’aux fins auxquelles ils ont été

conçus. Pour obtenir plus de détails sur ces accessoires, contactez votre Centre de service local Makita.

• Lames

• Garde parallèle (règle de guidage)

• Rail de guidage

• Adaptateur pour rail de guidage

• Raccord à poussières

• Clé hexagonale

• Batterie et chargeur Makita d’origine

REMARQUE :

• Certains éléments de la liste peuvent être inclus en tant

qu’accessoires standard dans le coffret de l’outil

envoyé. Ils peuvent varier suivant les pays.

Bruit

Les niveaux de bruit pondéré A typiques ont été mesurés selon la norme EN62841 :

Niveau de pression sonore (L Niveau de puissance sonore (L Incertitude (K) : 3 dB (A)

• La ou les valeurs d’émission de bruit déclarées ont été

mesurées conformément à la méthode de test

standard et peuvent être utilisées pour comparer les

outils entre eux.

• La ou les valeurs d’émission de bruit déclarées

peuvent aussi être utilisées pour l’évaluation

préliminaire de l’exposition.

AVERTISSEMENT :

• Portez un serre-tête antibruit.

• L’émission de bruit lors de l’usage réel de l’outil

électrique peut être différente de la ou des valeurs

déclarées, suivant la façon dont l’outil est utilisé,

particulièrement selon le type de pièce usinée.

• Les mesures de sécurité à prendre pour protéger

l’utilisateur doivent être basées sur une estimation

de l’exposition dans des conditions réelles

d’utilisation (en tenant compte de toutes les

composantes du cycle d’utilisation, comme par

exemple le moment de sa mise hors tension,

lorsqu’il tourne à vide et le moment de son

déclenchement). Vibrations

La valeur totale de vibration (somme du vecteur triaxial) a été déterminée selon la norme EN62841 :

Mode de fonctionnement : coupe de bois Émission de vibrations (a Incertitude (K) : 1,5 m/s

• La ou les valeurs de vibration totales déclarées ont été

mesurées conformément à la méthode de test

standard et peuvent être utilisées pour comparer les

outils entre eux.

• La ou les valeurs de vibration totales déclarées

peuvent aussi être utilisées pour l’évaluation

préliminaire de l’exposition.

) : 94 dB (A)

) : 105 dB (A)

) : 2,5 m/s2 ou moins

h,CW

ENG905-1

ENG907-1

ENG900-1

ENG901-2

Page 20

AVERTISSEMENT :

• L’émission de vibrations lors de l’usage réel de l’outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l’outil est utilisé, particulièrement selon le type de pièce usinée.

• Les mesures de sécurité à prendre pour protéger l’utilisateur doivent être basées sur une estimation de l’exposition dans des conditions réelles d’utilisation (en tenant compte de toutes les composantes du cycle d’utilisation, comme par exemple le moment de sa mise hors tension, lorsqu’il tourne à vide et le moment de son déclenchement).

Déclaration de conformité CE

Pour les pays d’Europe uniquement

La Déclaration de conformité CE figure en Annexe A du présent mode d’emploi.

Page 21

DEUTSCH (Originalanweisungen)

Erklärung der Gesamtdarstellung

1. Roter Bereich

2. Taste

3. Akkublock

4. Akkuanzeige

5. Überhitzungsanzeige

6. Sternmarkierung

7. Anzeigenlampen

8. Akkuprüftaste

9. Hebel

10. Vorderer Hebel

11. Hintere Flügelmutter

12. Anschlag

13. Schnittlinie (0°-Position)

14. Schnittlinie (45°-Position)

15. Schraube

16. Auslöseschalter

17. Entsperrungshebel

18. Inbusschlüssel

19. Lösen

20. Festziehen

21. Spindelarretierung

22. Montageschaft

23. Innenflansch

24. Sägeblatt

25. Außenflansch

26. Sechskantschraube

27. Ring

28. Absaugstutzen

29. Absauggerät

30. Saugschlauch

31. Feststellhebel

32. Parallelanschlag (Führungslineal)

33. Einstellschraube für 45°

34. Einstellschraube für 0°

35. Einstelldreieck

36. Gleitschuh

37. Verschleißgrenze

38. Schraubendreher

39. Bürstenhalterkappe

SPEZIFIKATIONEN

Modell DHS710

Durchmesser Zinkenblatt 185 bis 190 mm

bei 0° 66 bis 68,5 mm

Max. Schnitttiefe

Leerlaufdrehzahl (min

Gesamtlänge 356 mm Nettogewicht 3,9 - 4,6 kg

Nennspannung 36 V Gleichspannung

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.

• Die Technischen Daten können in den einzelnen Ländern voneinander abweichen.

• Das Gewicht kann sich je nach Umfang und Art der vorhandenen Zubehörteile inkl. Akkublock ändern. Das Gewicht der leichtest- und schwerstmöglichen Kombination, das im Einklang mit dem EPTA-Verfahren 01/2014 ermittelt wurde, ist in der Tabelle aufgeführt.

bei 45° 47,5 bis 49 mm bei 50° 42,5 bis 44 mm

-1

) 4.800

Zu verwendender Akkublock mit Ladegerät

Akkublock

Ladegerät DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF

• In Abhängigkeit der Region, in der Sie ansässig sind, kann es vorkommen, dass einige von den oben aufgeführten Akkublöcken und Ladegeräten nicht verfügbar sind.

WARNUNG:

• Verwenden Sie ausschließlich die oben angegebenen Akkublöcke und Ladegeräte. Bei Verwendung anderer Akkublöcke und Ladegeräte besteht Verletzungs- und Brandgefahr.

Verwendungszweck

Das Werkzeug eignet sich für Längs- und Querschnitte sowie Gehrungsschnitte mit Winkeln in Holz bei engem Kontakt mit dem Werkstück. Mit geeigneten OriginalSägeblättern von Makita können auch andere Materialien gesägt werden.

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/

ENE078-2

BL1850B/BL1860B

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

WARNUNG: Lesen Sie alle mit diesem

Elektrowerkzeug gelieferten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten

Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

GEA010-2

Page 22

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

SICHERHEITSWARNUNGEN FÜR AKKU-HANDKREISSÄGE

Schneidverfahren

1. GEFAHR: Halten Sie Ihre Hände vom

Schnittbereich und vom Sägeblatt fern. Halten Sie mit der zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide Hände die Säge halten,

können sie nicht durch das Sägeblatt verletzt werden.

2. Fassen Sie nicht unter das Werkstück. Die

Schutzhaube bietet keinen Schutz auf der Unterseite des Werkstücks.

3. Stellen Sie die Schnitttiefe auf die Dicke des

Werkstücks ein. Das Sägeblatt darf nicht mehr als eine Zahnlänge auf der Unterseite des Werkstücks überstehen.

4. Halten Sie das Werkstück beim Schneiden

niemals in Ihren Händen oder auf den Beinen. Sichern Sie das Werkstück auf einer stabilen Plattform. Es ist wichtig, das Werkstück sachgemäß

abzustützen, um Körperaussetzung, Klemmen des Sägeblatts oder Verlust der Kontrolle auf ein Minimum zu reduzieren. (Abb. 1)

5. Halten Sie das Elektrowerkzeug an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Schneidwerkzeug verborgene Kabel oder das eigene Kabel kontaktiert. Bei Kontakt mit einem

Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

6. Verwenden Sie beim Längssägen stets einen

Parallelanschlag oder ein Richtlineal. Dadurch wird die Schnittgenauigkeit verbessert und die Gefahr von Sägeblatt-Klemmen reduziert.

7. Verwenden Sie stets Sägeblätter, deren

Spindelbohrung die korrekte Größe und Form (rautenförmig oder rund) hat. Sägeblätter, die nicht

genau auf den Montageflansch der Säge passen, rotieren exzentrisch und verursachen den Verlust der Kontrolle.

8. Verwenden Sie niemals beschädigte oder falsche

Sägeblattscheiben oder -schrauben. Die Sägeblattscheiben und -schrauben sind speziell für Ihre Säge vorgesehen, um optimale Leistung und Betriebssicherheit zu gewährleisten.

Rückschlagursachen und damit zusammenhängende Warnungen

– Ein Rückschlag ist eine plötzliche Reaktion auf ein

eingeklemmtes, blockiertes oder falsch ausgerichtetes Sägeblatt, der ein unkontrolliertes Anheben und Herausspringen der Säge aus dem Werkstück in Richtung der Bedienungsperson verursacht.

GEB151-1

– Wenn das Sägeblatt durch den sich schließenden

Sägeschlitz eingeklemmt oder blockiert wird, bleibt das Sägeblatt stehen, und die Motorreaktion drückt die Säge plötzlich in Richtung der Bedienungsperson zurück.

– Falls das Sägeblatt im Schnitt verdreht oder versetzt

wird, können sich die Zähne an der Hinterkante des Sägeblatts in die Oberfläche des Holzstücks bohren, so dass sich das Sägeblatt aus dem Sägeschlitz heraushebt und in Richtung der Bedienungsperson

zurückspringt. Rückschlag ist das Resultat falscher Handhabung der Säge und/oder falscher Arbeitsverfahren oder bedingungen und kann durch Anwendung der nachstehenden Vorsichtsmaßnahmen vermieden werden.

1. Halten Sie die Säge mit beiden Händen fest, und

positionieren Sie Ihre Arme so, dass sie die Rückschlagkräfte auffangen. Stellen Sie sich so, dass sich Ihr Körper seitlich vom Sägeblatt befindet, nicht auf gleicher Linie mit dem Sägeblatt. Rückschlag kann Zurückspringen der

Säge verursachen; doch wenn geeignete Vorkehrungen getroffen werden, können die Rückschlagkräfte von der Bedienungsperson unter Kontrolle gehalten werden.

2. Falls das Sägeblatt klemmt oder der Schnitt aus

irgendeinem Grund unterbrochen wird, lassen Sie den Ein-Aus-Schalter los, und halten Sie die Säge bewegungslos im Werkstück, bis das Sägeblatt zum völligen Stillstand kommt. Versuchen Sie niemals, die Säge bei noch rotierendem Sägeblatt vom Werkstück abzunehmen oder zurückzuziehen, weil es sonst zu einem Rückschlag kommen kann. Nehmen Sie eine

Überprüfung vor, und treffen Sie Abhilfemaßnahmen, um die Ursache von Sägeblatt-Klemmen zu beseitigen.

3. Wenn Sie die Säge bei im Werkstück befindlichem

Sägeblatt wieder einschalten, zentrieren Sie das Sägeblatt im Sägeschlitz, und vergewissern Sie sich, dass die Sägezähne nicht mit dem Werkstück im Eingriff sind. Falls ein Sägeblatt

klemmt, kann es beim Wiedereinschalten der Säge aus dem Werkstück herausschnellen oder zurückspringen.

Stützen Sie große Platten ab, um die Gefahr von Kl

men und Rückschlagen des Sägeblatts auf

ein Minimum zu reduzieren. Große Platten neigen

dazu, unter ihrem Eigengewicht durchzuhängen. Die Stützen müssen beidseitig der Schnittlinie und in der Nähe der Plattenkante unter der Platte platziert werden. (Abb. 2 und 3)

5. Verwenden Sie keine stumpfen oder beschädigten

Sägeblätter. Unscharfe oder falsch angebrachte Sägeblätter erzeugen einen schmalen Sägeschlitz, der übermäßige Reibung, Sägeblatt-Klemmen und Rückschlag verursacht.

6. Die Sägeblatttiefen- und Neigungseinstellungs-

Arretierhebel müssen fest angezogen und gesichert sein, bevor der Schnitt ausgeführt wird.

Falls sich die Sägeblatteinstellung während des Sägens verstellt, kann es zu Klemmen und Rückschlag kommen.

Page 23

7. Lassen Sie beim Sägen in vorhandene Wände

oder andere tote Winkel besondere Vorsicht walten. Das vorstehende Sägeblatt kann Objekte

durchschneiden, die Rückschlag verursachen können.

8. Halten Sie das Werkzeug IMMER mit beiden

Händen fest. Halten Sie NIEMALS Ihre Hand, Ihr Bein oder irgendeinen Körperteil unter die Werkzeugbasis oder hinter die Säge, insbesondere bei der Ausführung von Querschnitten. Falls Rückschlag auftritt, besteht die

Gefahr, dass die Säge über Ihre Hand zurückspringt und schwere Personenschäden verursacht. (Abb. 4)

9. Wenden Sie keine Gewalt auf die Säge an.

Schieben Sie die Säge mit einer Geschwindigkeit vor, dass das Sägeblatt nicht abgebremst wird.

Gewaltanwendung kann ungleichmäßige Schnitte, Verlust der Genauigkeit und möglichen Rückschlag verursachen.

Funktion der Schutzhaube

1. Überprüfen Sie die untere Schutzhaube vor jeder Benutzung auf einwandfreies Schließen. Betreiben Sie die Säge nicht, falls sich die untere Schutzhaube nicht ungehindert bewegt und sofort schließt. Die untere Schutzhaube darf auf keinen Fall in der geöffneten Stellung festgeklemmt oder festgebunden werden. Wird die Säge versehentlich

fallen gelassen, kann die untere Schutzhaube verbogen werden. Heben Sie die untere Schutzhaube mit dem Rückzuggriff an, und vergewissern Sie sich, dass sie sich ungehindert bewegt und bei allen Winkel- und Schnitttiefen-Einstellungen nicht mit dem Sägeblatt oder irgendeinem anderen Teil in Berührung kommt.

2. Überprüfen Sie die Funktion der Feder der unteren

Schutzhaube. Falls Schutzhaube und Feder nicht einwandfrei funktionieren, müssen die Teile vor der Benutzung gewartet werden. Falls beschädigte

Teile, klebrige Ablagerungen oder Schmutzansammlung vorhanden sind, kann die untere Schutzhaube schwergängig werden.

3. Die untere Schutzhaube sollte nur für spezielle

Schnitte, wie „Tauchschnitte“ und „Doppelwinkelschnitte“, manuell zurückgezogen werden. Heben Sie die untere Schutzhaube mit dem Rückzuggriff an, und sobald das Sägeblatt in das Werkstück eindringt, muss die untere Schutzhaube losgelassen werden. Für alle anderen

Sägearbeiten sollte die untere Schutzhaube automatisch betätigt werden.

4. Vergewissern Sie sich stets, dass die untere

Schutzhaube das Sägeblatt verdeckt, bevor Sie die Säge auf der Werkbank oder dem Boden ablegen. Ein ungeschützt auslaufendes Sägeblatt

bewirkt Rückwärtskriechen der Säge und schneidet alles, was sich in seinem Weg befindet. Berücksichtigen Sie die Auslaufzeit des Sägeblatts bis zum Stillstand nach dem Loslassen des Schalters.

5. Öffnen Sie die untere Schutzhaube probeweise

von Hand, und achten Sie beim Loslassen darauf, dass sie sich einwandfrei schließt. Vergewissern Sie sich auch, dass der Rückzuggriff nicht mit dem Werkzeuggehäuse in Berührung kommt. Die

Bloßstellung des Sägeblatts ist SEHR GEFÄHRLICH und kann zu schweren Verletzungen führen.

Zusätzliche Sicherheitswarnungen

1. Lassen Sie beim Schneiden von feuchtem Holz, druckbehandeltem Bauholz oder Astholz besondere Vorsicht walten. Behalten Sie einen

gleichmäßigen Vorschub des Werkzeugs bei, ohne dass sich die Sägeblattdrehzahl verringert, um Überhitzen der Sägeblattzähne zu vermeiden.

2. Versuchen Sie nicht, abgeschnittenes Material bei

rotierendem Sägeblatt zu entfernen. Warten Sie, bis das Sägeblatt zum Stillstand kommt, bevor Sie abgeschnittenes Material wegnehmen. Das

Sägeblatt läuft nach dem Ausschalten noch nach.

3. Vermeiden Sie das Schneiden von Nägeln.

Überprüfen Sie Bauholz vor dem Schneiden auf Nägel, und entfernen Sie etwaige Nägel.

4. Setzen Sie den breiteren Teil der Grundplatte auf den fest abgestützten Teil des Werkstücks, nicht auf den Teil, der nach dem Schnitt herunterfällt. Kurze oder kleine Werkstücke müssen eingespannt werden. VERSUCHEN SIE NICHT, KURZE WERKSTÜCKE MIT DER HAND ZU HALTEN! (Abb. 5)

5. Bevor Sie das Werkzeug nach Ausführung eines Schnitts absetzen, vergewissern Sie sich, dass sich die Schutzhaube geschlossen hat und das Sägebl

tt zu vollständigem Stillstand gekommen

ist.

6. Versuchen Sie niemals, die Kreissäge zum Sägen verkehrt herum in einen Schraubstock einzuspannen. Dies ist sehr gefährlich und kann zu schweren Unfällen führen. (Abb. 6)

7. Manche Materialien können giftige Chemikalien enthalten. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materiallieferanten.

8. Bremsen Sie die Säge nicht durch seitlichen Druck auf das Sägeblatt ab.

9. Verwenden Sie keine Schleifscheiben.

10. Verwenden Sie nur Sägeblätter mit einem

Durchmesser, der am Werkzeug markiert oder im Handbuch angegeben ist. Die Verwendung eines

Sägeblatts mit falscher Größe kann den einwandfreien Schutz des Sägeblatts oder den Schutzbetrieb beeinträchtigen, was ernsthaften Personenschaden zur Folge haben kann.

11. Halten Sie das Sägeblatt scharf und sauber. An den Sägeblättern haftendes und verhärtetes Gummi und Harz verlangsamen die Säge und erhöhen die Rückschlaggefahr. Halten Sie das Sägeblatt sauber, indem Sie es vom Werkzeug abmontieren und dann mit Gummi- und Harzentferner, heißem Wasser oder Petroleum reinigen. Verwenden Sie niemals Benzin.

12. Tragen Sie bei der Benutzung des Werkzeugs eine

Staubmaske und einen Gehörschutz.

13. Verwenden Sie immer das zum Schneiden des jeweiligen Arbeitsmaterials vorgesehene Sägeblatt.

14. Verwenden Sie nur Sägeblätter, die mit einer Drehzahl markiert sind, die der am Werkzeug angegebenen Drehzahl entspricht oder diese übertrifft.

Page 24

15. (Nur für europäische Länder)

Verwenden Sie immer ein Sägeblatt, das EN847-1 entspricht.

DIESE ANWEISUNGEN AUFBEWAHREN.

WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Personenschäden verursachen.

WICHTIGE SICHERHEITSANWEISUNGEN FÜR AKKU

1. Lesen Sie vor der Verwendung des Akkublocks

alle Anweisungen und Sicherheitshinweise für das

Akkuladegerät (1), den Akku (2) und das Produkt

(3), für das der Akku verwendet wird, sorgfältig

durch.

2. Der Akkublock darf nicht zerlegt werden.

3. Falls die Betriebsdauer erheblich kürzer wird,

beenden Sie den Betrieb umgehend. Andernfalls

besteht die Gefahr einer Überhitzung sowie das

Risiko möglicher Verbrennungen und sogar einer

Explosion.

4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie

diese mit klarem Wasser aus und suchen Sie

sofort einen Arzt auf. Andernfalls können Sie Ihre

Sehfähigkeit verlieren.

5. Vermeiden Sie einen Kurzschluss des

Akkublocks:

(1) Die Kontakte dürfen nicht mit leitendem

Material in Berührung kommen.

(2) Der Akkublock darf nicht in einem Behälter

aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispielsweise Nägel, Münzen usw. befinden.

(3) Der Akkublock darf weder Feuchtigkeit noch

Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und sogar zu einer Zerstörung des Werkzeugs führen.

6. Werkzeug und Akkublock dürfen nicht an Orten aufbewahrt werden, an denen Temperaturen von 50°C oder darüber erreicht werden können.

7. Beschädigte oder verbrauchte Akkus dürfen nicht verbrannt werden. Der Akkublock kann in den Flammen explodieren.

8. Lassen Sie den Akku nicht fallen und vermeiden Sie Schläge gegen den Akku.

9. Verwenden Sie niemals einen beschädigten Akku.

10. Die enthaltenen Lithium-Ionen-Akkus unterliegen

den Anforderungen der GefahrengutGesetzgebung.

Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu

ENC007-12

Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

11. Befolgen Sie die in Ihrem Land geltenden

Bestimmungen bzgl. der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von Makita genannten Produkten. Der Einsatz der Akkus in

nicht kompatiblen Produkten kann Brände, extreme Wärmeentwicklung, Explosionen oder einen Austritt von Elektrolyt verursachen.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

VORSICHT: Verwenden Sie nur Original-Makita-

Akkus.

Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das MakitaWerkzeug und -Ladegerät ungültig.

Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku vollständig entladen ist. Sobald Sie eine verringerte Leistung des Werkzeugs bemerken, beenden Sie stets den Betrieb des Werkzeugs und laden Sie den Akkublock auf.

2. Ein voll aufgeladener Akkublock darf niemals erneut geladen werden. Durch Überladungen wird die Lebensdauer des Akkus verkürzt.

3. Laden Sie den Akkublock bei einer Zimmertemperatur von 10°C bis 40°C auf. Lassen Sie einen heißen Akkublock vor dem Aufladen abkühlen.

4. Laden Sie den Akkublock auf, wenn Sie diesen für längere Zeit nicht verwenden (mehr als sechs Monate).

FUNKTIONSBESCHREIBUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und nehmen Sie

den Akkublock vom Werkzeug ab, bevor Sie Einstellungen oder Funktionsprüfungen am Werkzeug vornehmen.

Einsetzen und Abnehmen des Akkublocks (Abb. 7)

ACHTUNG:

• Schalten Sie das Werkzeug stets aus, bevor Sie den

Akkublock einsetzen oder abnehmen.

• Halten Sie das Werkzeug und den Akkublock

sicher fest, wenn Sie den Akkublock einsetzen

Page 25

oder herausnehmen. Andernfalls könnte Ihnen das

Werkzeug oder der Akkublock aus den Händen fallen, sodass das Werkzeug oder der Akkublock beschädigt

werden oder diese Verletzungen verursachen. Zum Abnehmen des Akkublocks müssen Sie die Taste auf der Vorderseite des Akkublocks schieben und gleichzeitig den Akkublock aus dem Gerät herausziehen. Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und in die gewünschte Position schieben. Setzen Sie den Akkublock ganz ein, bis er mit einem leisen Klick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen können, ist der Akkublock nicht ganz eingerastet.

ACHTUNG:

• Setzen Sie den Akkublock unbedingt ganz ein, bis der

rote Bereich nicht mehr zu sehen ist. Andernfalls kann

der Akkublock versehentlich aus dem Werkzeug fallen

und Sie oder umstehende Personen verletzen.

• Wenden Sie beim Einsetzen des Akkublocks keine

Gewalt an. Wenn der Akkublock nicht leicht

hineingleitet, ist er nicht richtig angesetzt.

HINWEIS:

• Das Werkzeug funktioniert nicht mit nur einem

Akkublock.

• Wenn sich der Akkublock nicht leicht entfernen lässt,

drücken Sie von der anderen Seite dagegen und

schieben Sie ihn heraus.

Werkzeug-/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug-/AkkuSchutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch aus, um die Lebensdauer des Werkzeugs und des Akkus zu verlängern. Unter folgenden Bedingungen des Werkzeugs und/oder des Akkus kann das Werkzeug während des Betriebs automatisch stoppen. Unter einigen dieser Bedingungen leuchtet die Anzeige auf. (Abb. 8)

Überlastungsschutz

Wird das Werkzeug auf eine Weise betrieben, die zu einer abnormal hohen Stromaufnahme führt, stoppt das Werkzeug automatisch ohne jede Anzeige. Schalten Sie in dieser Situation das Werkzeug aus und beenden Sie die Arbeiten, die zu der Überlastung des Werkzeugs geführt haben. Schalten Sie dann das Werkzeug zum erneuten Starten wieder ein.

Überhitzungsschutz für das Werkzeug

Ist das Werkzeug überhitzt, stoppt das Werkzeug automatisch und die Überhitzungsanzeige leuchtet ca. 60 Sekunden lang auf. Lassen Sie in dieser Situation das Werkzeug erst abkühlen, bevor Sie es wieder einschalten.

Überhitzungsschutz für den Akku

Ist der Akku überhitzt, stoppt das Werkzeug automatisch ohne jede Anzeige. Das Werkzeug startet nicht, selbst wenn der Auslöseschalter betätigt wird. Lassen Sie in dieser Situation den Akku erst abkühlen, bevor Sie das Werkzeug wieder einschalten.

HINWEIS:

Der Akku-Überhitzungsschutz funktioniert nur bei einem Akkublock mit Sternmarkierung. (Abb. 9)

Tiefentladungsschutz

Bei geringem Akkuladestand blinkt die Akkuanzeige auf der entsprechenden Akku-Seite. Bei Weiterverwendung stoppt das Werkzeug und die Akkuanzeige leuchtet ca. 10 Sekunden lang auf. Laden Sie in diesem Fall den Akkublock wieder auf.

Anzeigen der Restladung des Akkus

Nur für Akkus mit Anzeige (Abb. 10)

Drücken Sie die Prüftaste am Akku, um die AkkuRestkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.

Anzeigenlampen

Leuchtet Aus Blinkt

HINWEIS:

• In Abhängigkeit von den Bedingungen bei Gebrauch und von der Umgebungstemperatur kann der angezeigte Ladezustand geringfügig vom tatsächlichen Ladezustand abweichen.

Verbleibende

Akkuladung

75% bis 100%

50% bis 75%

25% bis 50%

0% bis 25%

Laden Sie den

Akku auf.

Möglicherweise

liegt ein Defekt des Akkus vor.

Einstellen der Schnitttiefe (Abb. 11)

ACHTUNG:

• Ziehen Sie den Hebel nach der Einstellung der Schnitttiefe stets fest an.

Lockern Sie den Hebel an der Tiefenführung, und bewegen Sie den Gleitschuh nach oben oder unten. Arretieren Sie den Gleitschuh an der gewünschten Schnitttiefe durch Festziehen des Hebels. Für einen sauberen, sicheren Schnitt, stellen Sie die Schnitttiefe so ein, dass nur maximal ein Sägeblattzahn unter dem Werkstück herausragt. Die Verwendung der richtigen Schnitttiefe minimiert die Gefahr von RÜCKSCHLÄGEN, die zu Personenschäden führen können.

Gehrungsschnitt (Abb. 12 und 13)

Lösen Sie den vorderen Hebel und die hintere Flügelmutter. Neigen Sie das Werkzeug auf den gewünschten Winkel (0° bis 50°) und ziehen Sie anschließend den Hebel und die Flügelmutter fest an.

(Abb. 14)

Verwenden Sie für genaue 45°-Gehrungsschnitte den 45°-Anschlag. Drehen Sie den Anschlag für Gehrungsschnitte von 0° bis 45° im Uhrzeigersinn und für

Page 26

Gehrungsschnitte von 0° bis 50° entgegen dem Uhrzeigersinn.

Schnittlinie (Abb. 15)

Für Geradschnitte richten Sie die Position 0° an der Vorderseite des Gleitschuhs auf Ihre Schnittlinie aus. Für 45°-Gehrungsschnitte richten Sie die Position 45° an der Vorderseite des Gleitschuhs auf Ihre Schnittlinie aus. Die Position der oberen Führung ist einstellbar.

Bedienen des Auslöseschalters (Abb. 16)

ACHTUNG:

• Achten Sie vor dem Einsetzen des Akkublocks in das Werkzeug darauf, dass sich der Auslöseschalter korrekt bedienen lässt und beim Loslassen in die Position „OFF“ (AUS) zurückkehrt.

• Betätigen Sie den Auslöseschalter niemals mit Gewalt, ohne dabei den Entsperrungshebel zu drücken. Dadurch kann der Schalter beschädigt werden.

Um die versehentliche Betätigung des Auslöseschalters zu verhindern, ist das Werkzeug mit einem Entsperrungshebel ausgestattet. Um das Werkzeug zu starten, drücken Sie zuerst den Entsperrungshebel, und betätigen Sie den Auslöseschalter. Lassen Sie zum Ausschalten des Werkzeugs den Auslöseschalter los.

WARNUNG:

• Zu Ihrer Sicherheit ist das vorliegende Werkzeug mit einem Entsperrungshebel ausgestattet, um zu verhindern, dass das Werkzeug versehentlich gestartet wird. Verwenden Sie das Werkzeug NIEMALS, wenn es durch einfaches Betätigen des Auslöseschalters startet, ohne dass Sie dabei den Entsperrungshebel drücken. Geben Sie VOR dem weiteren Gebrauch das Werkzeug an ein Makita-Servicecenter, um es dort ordnungsgemäß reparieren zu lassen.

• Kleben Sie NIEMALS den Entsperrungshebel zu oder verändern Sie diesen, sodass er seinen Zweck und seine Funktion nicht mehr erfüllt.

MONTAGE

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Arbeiten am Werkzeug ausführen.

Montieren und Demontieren des Sägeblatts

ACHTUNG:

• Montieren Sie das Sägeblatt so, dass die Zähne an der Vorderseite der Maschine nach oben zeigen.

• Verwenden Sie nur Schraubenschlüssel von Makita zum Demontieren oder Montieren des Sägeblatts.

(Abb. 17)

Zur Demontage des Sägeblatts drücken Sie die Spindelarretierung, um ein Drehen des Sägeblatts zu verhindern, und lösen Sie die Sechskantschraube durch Linksdrehung des Inbusschlüssels. Entfernen Sie dann Sechskantschraube, Außenflansch und Sägeblatt.

Für Werkzeuge mit dem Innenflansch für ein Sägeblatt mit einem anderen Lochdurchmesser als 15,88 mm (Abb. 18)

Der Innenflansch hat einen speziellen Durchmesservorsprung auf einer Seite und einen anderen Durchmesservorsprung auf der anderen Seite. Wählen Sie die richtige Seite, bei der der Vorsprung perfekt in das Sägeblattloch passt. Befestigen Sie nun den Innenflansch auf den Montageschaft, so dass die richtige Seite mit dem Vorsprung am Innenflansch nach außen zeigt; setzen Sie anschließend Sägeblatt und Außenflansch ein. ZIEHEN SIE DIE SECHSKANTSCHRAUBE IM UHRZEIGERSINN FEST AN.

ACHTUNG:

• Stellen Sie sicher, dass die auf der Außenseite befindliche Erhebung „a“ auf dem Innenflansch genau in die Sägeblatt-Öffnung „a“ passt. Das

Anbringen des Blattes auf der falschen Seite kann zu gefährlichen Vibrationen führen. (Abb. 19)

Vergessen Sie beim Austausch des Sägeblatts nicht, das angefallene Sägemehl vom oberen und unteren Blattschutz zu entfernen. Dies ersetzt jedoch nicht die Überprüfung der Funktion der beweglichen Schutzhaube vor jeder Verwendung.

Für Werkzeuge mit dem Innenflansch für ein Sägeblatt mit einem Lochdurchmesser von 15,88 mm (landespezifisch) (Abb. 20 und 21)

Befestigen Sie den Innenflansch mit dem abgestuften Bereich nach außen auf den Montageschaft (mit dem befestigten Ring - falls erforderlich); setzen Sie anschließend Sägeblatt, Außenflansch und Sechskantschraube ein. ZIEHEN SIE DIE SECHSKANTSCHRAUBE IM UHRZEIGERSINN FEST AN.

WARNUNG:

• Bevor Sie das Sägeblatt auf der Welle anbringen, sollten Sie immer sicherstellen, dass der richtige Ring für das Wellenloch des Sägeblatts, das Sie verwenden möchten, zwischen dem Innen- und dem Außenflansch angebracht ist. Die Verwendung

eines Spindellochrings nicht der richtigen Größe führt zu einer fehlerhaften Montage des Sägeblatts und kann so eine Verschiebung des Sägeblatts und heftige Schwingungen verursachen, die zu einem möglichen Kontrollverlust während des Betriebs und schweren Verletzungen führen.

Aufbewahren des Inbusschlüssels (Abb. 22)

Wenn Sie den Inbusschlüssel nicht verwenden, bewahren Sie ihn wie in der Abbildung dargestellt auf, damit er nicht verloren geht.

Anschließen eines Absauggeräts

Sonderzubehör (Abb. 23 und 24)

Für größere Sauberkeit bei der Arbeit schließen Sie ein Makita-Absauggerät an Ihr Werkzeug an. an Ihr Werkzeug an. Montieren Sie den Absaugstutzen mit der Schraube an der Maschine. Schließen Sie dann den Saugschlauch eines Absauggeräts an den Stutzen wie in der Abbildung dargestellt, an.

Page 27

BETRIEB

ACHTUNG:

• Schieben Sie das Werkzeug beim Schneiden stets langsam vor. Übermäßige Druckausübung oder Verdrehen des Werkzeugs bewirken eine Überhitzung des Motors und gefährliche Rückschläge, die möglicherweise zu schweren Verletzungen führen können.

• Verwenden Sie immer einen vorderen Griff und einen hinteren Griff und halten Sie das Werkzeug während des Betriebs sowohl am vorderen als auch am hinteren Griff fest. (Abb. 25)

Halten Sie das Werkzeug mit festem Griff. Das Werkzeug verfügt sowohl über einen vorderen als auch einen hinteren Griff. Verwenden Sie beide Griffe, um so bestmöglich das Werkzeug zu umfassen. Wenn Sie die Säge mit beiden Händen festhalten, vermeiden Sie Verletzungen durch das Sägeblatt. Setzen Sie den Gleitschuh auf das zu schneidende Werkstück auf, ohne dass das Sägeblatt mit ihm in Berührung kommt. Schalten Sie anschließend das Werkzeug ein und warten Sie, bis das Sägeblatt die volle Drehzahl erreicht hat. Schieben Sie nun das Werkzeug flach und gleichmäßig über die Oberfläche des Werkstücks vor, bis der Schnitt beendet ist. Für saubere Schnitte halten Sie eine gerade Schnittlinie und eine gleichmäßige Vorschubgeschwindigkeit ein. Wenn der Schnitt nicht genau Ihrer beabsichtigten Schnittlinie folgt, versuchen Sie nicht, das Werkzeug zurück zur Schnittlinie zu drehen oder mit Gewalt zu schieben. Dies kann zum Einklemmen des Sägeblatts und somit zu einem gefährlichen Rückschlag und möglicherweise zu schweren Verletzungen führen. Betätigen Sie den Schalter, warten Sie auf den Stillstand des Sägeblatts und ziehen Sie dann das Werkzeug zurück. Setzen Sie das Werkzeug an der neuen Schnittlinie an und starten Sie den Sägevorgang erneut. Versuchen Sie dabei, Positionen zu vermeiden, in denen der Bediener den entstehenden Sägespänen und -staub ausgesetzt ist. Tragen Sie eine Schutzbrille, um Verletzungen zu vermeiden.

Parallelanschlag (Führungslineal) (Abb. 26)

Der praktische Parallelanschlag ermöglicht die Ausführung besonders genauer Geradschnitte. Schieben Sie den Parallelanschlag einfach fest anliegend gegen die Werkstückkante und sichern Sie den Anschlag mit dem Feststellhebel an der Vorderseite des Gleitschuhs. Wiederholte Schnitte auf gleiche Breite sind ebenfalls möglich.

WARTUNG

ACHTUNG:

• Schalten Sie das Gerät aus und ziehen Sie immer den Netzstecker, bevor Sie Inspektionen oder Wartungsarbeiten am Gerät vornehmen.

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen.

Einstellung der 0°- und 45°Schnittgenauigkeit (Vertikal- und 45°Schnitt) (Abb. 27 und 28)

Diese Einstellung wurde werkseitig vorgenommen. Sollte sie verstellt sein, müssen Sie die Einstellschrauben mit einem Inbusschlüssel nachjustieren, während das Sägeblatt mit Hilfe eines Einstelldreiecks, Anschlagwinkels, etc. in den Winkel von 0° oder 45° gebracht wird.

Einstellen auf Parallelität (Abb. 29)

Die Parallelität zwischen Gleitschuh und Sägeblatt wurde werkseitig eingestellt. Sollte die Parallelität jedoch nicht mehr gegeben sein, können Sie die Parallelität wie folgt einstellen. Stellen Sie sicher, dass alle Hebel und Schrauben festgezogen sind. Lösen Sie die Schrauben etwas, wie dargestellt. Öffnen Sie die untere Schutzhaube und verschieben Sie die hintere Seite des Gleitschuhs so, dass die Abstände A und B gleich sind. Ziehen Sie nach dem Ausrichten die Schraube fest. Führen Sie einen Probeschnitt aus, um die Parallelität zu überprüfen.

Ersetzen der Kohlebürsten (Abb. 30)

Entnehmen und überprüfen Sie die Kohlebürsten in regelmäßigen Abständen. Wenn die Kohlebürsten bis zur Verschleißgrenze abgenutzt sind, müssen die Kohlebürsten durch neue ersetzt werden. Halten Sie die Kohlebürsten sauber und sorgen Sie dafür, dass die Bürsten locker in den Halterungen gleiten. Ersetzen Sie immer beide Kohlebürsten gleichzeitig. Verwenden Sie nur identische Kohlebürsten. Nehmen Sie die Kappen der Bürstenhalter mit Hilfe eines Schraubendrehers ab. Entnehmen Sie die verbrauchten Kohlebürsten, setzen Sie neue Bürsten ein und bringen Sie die Bürstenhalterkappen wieder fest an. (Abb. 31) Nach Austausch der Bürsten setzen Sie den Akkublock in das Werkzeug ein und fahren die Bürsten ein, indem Sie das Werkzeug etwa 1 Minute ohne Last laufen lassen. Prüfen Sie dann das Werkzeug im Betrieb und auch den Betrieb der elektrischen Bremse durch Loslassen des Auslöseschalters. Wenn die elektrische Bremse nicht richtig funktioniert, lassen Sie das Werkzeug bei einem Makita-Servicecenter reparieren. Zur Gewährleistung von SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts sollten Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgeführt und ausschließlich Makita-Ersatzteile verwendet werden.

SONDERZUBEHÖR

ACHTUNG:

• Für das in diesem Handbuch beschriebene MakitaGerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommen. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck.

Informationen zu diesem Zubehör erhalten Sie von Ihrem Makita-Servicecenter.

• Sägeblätter

• Parallelanschlag (Führungslineal)

Page 28

• Führungsschiene

• Führungsschienenadapter

• Absaugstutzen

• Inbusschlüssel

• Original-Akku und Original-Ladegerät von Makita

HINWEIS:

• Einige der in der Liste aufgeführten Elemente sind dem Werkzeugpaket als Standardzubehör beigefügt. Diese können in den einzelnen Ländern voneinander abweichen.

Geräusch

ENG905-1

Typischer A-bewerteter Schallpegel nach EN62841:

Schalldruckpegel (L Schallleistungspegel (L Abweichung (K): 3 dB (A)

• Der (Die) angegebene(n) Schallemissionswert(e)

): 94 dB (A)

): 105 dB (A)

ENG907-1

wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

• Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNUNG:

• Einen Gehörschutz tragen.

• Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.

• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Vibration

ENG900-1

Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN62841:

Betriebsmodus: Sägen von Holz Vibrationsemission (a Abweichung (K): 1,5 m/s

): 2,5 m/s2 oder weniger

h,W

ENG901-2

• Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

• Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNUNG:

• Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.

EG-Konformitätserklärung

Nur für europäische Länder

Die EG-Konformitätserklärung liegt dieser Betriebsanleitung als Anhang A bei.

Page 29

ITALIANO (Istruzioni originali)

Spiegazione della vista generale

1. Indicatore rosso

2. Pulsante

3. Batteria

4. Indicatore della batteria

5. Indicatore di surriscaldamento

6. Contrassegno a stella

7. Spie luminose

8. Pulsante di controllo

9. Leva

10. Leva anteriore

11. Dado a farfalla posteriore

12. Fermo

13. Linea di taglio (posizione 0°)

14. Linea di taglio (posizione 45°)

15. Vite

16. Interruttore di accensione

17. Sicura di accensione

18. Chiave esagonale

19. Allentare

20. Serrare

21. Blocco dell’albero

22. Albero di montaggio

23. Flangia interna

24. Lama della sega

25. Flangia esterna

26. Bullone esagonale

27. Anello

28. Ugello antipolvere

29. Aspiratore

30. Tubo

31. Leva di bloccaggio

32. Guida di taglio (regolo guida)

33. Vite di regolazione per il taglio a 45°

34. Vite di regolazione per il taglio a 0°

35. Squadra triangolare

36. Base

37. Indicatore di limite

38. Cacciavite

39. Coperchio del portaspazzola

CARATTERISTICHE TECNICHE

Modello DHS710

Diametro lama 185 - 190 mm

a 0° 66 - 68,5 mm

Profondità massima di taglio

Velocità a vuoto (min

Lunghezza complessiva 356 mm

Peso netto 3,9 - 4,6 kg

Tensione nominale 36 V CC

• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso in virtù del nostro programma continuo di ricerca e sviluppo.

• Le caratteristiche tecniche possono differire da paese a paese.

• Il peso può variare in base agli accessori in uso, compresa la batteria. Le combinazioni più leggere e pesanti, in conformità alla procedura EPTA 01/2014, sono mostrate nella tabella.

-1

a 45° 47,5 - 49 mm a 50° 42,5 - 44 mm

) 4.800

Batteria e caricabatteria applicabili

Batteria

Caricatore DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF

• Alcune delle batterie e dei caricabatterie elencati sopra potrebbero non essere disponibili a seconda della vostra regione di residenza.

ATTENZIONE:

• Utilizzare solo le batterie e i caricabatterie elencati sopra. L’uso di batterie e caricabatterie diversi può far sorgere il rischio di infortuni e/o incendi.

Uso previsto

L’utensile è progettato per l’esecuzione di tagli nel legno, sia dritti in senso longitudinale e trasversale sia obliqui, mantenendo un saldo contatto con il pezzo in lavorazione. Con le lame della sega originali Makita appropriate, si possono segare anche altri materiali.

Avvertenze generali relative alla sicurezza dell’utensile elettrico

AVVERTENZA: Leggere tutte le avvertenze di

sicurezza, le istruzioni, le illustrazioni e i dati tecnici

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/

ENE078-2

BL1850B/BL1860B

forniti con il presente utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe risultare in scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le avvertenze e le istruzioni come riferimento futuro.

GEA010-2

Il termine “utensile elettrico” nelle avvertenze si riferisce sia all’utensile elettrico (cablato) nel funzionamento alimentato da rete elettrica che all’utensile elettrico (a batteria) nel funzionamento alimentato a batteria.

Page 30

AVVERTENZE DI SICUREZZA PER LA SEGA CIRCOLARE A BATTERIA

Procedure di taglio

1. PERICOLO: Tenere le mani lontane dall’area di

taglio e dalla lama. Tenere la mano che non impugna l’utensile sul manico ausiliario o sull’alloggiamento del motore. Se si mantiene la

sega con entrambe le mani, queste ultime non possono venire tagliate dalla lama.

2. Non mettere le mani sotto il pezzo. La protezione

non può proteggere l’operatore dalla lama al di sotto del pezzo.

3. Regolare la profondità di taglio in base allo

spessore del pezzo. Sotto il pezzo i denti della lama dovrebbero essere visibili per una lunghezza inferiore a un intero dente.

4. Non mantenere mai tra le mani o appoggiato di

traverso sulla gamba il pezzo in lavorazione durante il taglio. Fissare il pezzo in lavorazione su una piattaforma stabile. È importante sostenere

correttamente il pezzo in lavorazione per ridurre al minimo l’esposizione del corpo, gli inceppamenti della lama o la perdita di controllo. (Fig. 1)

5. Mantenere l’utensile elettrico per le superfici di

impugnatura isolate quando si intende eseguire un’operazione in cui l’utensile da taglio potrebbe entrare in contatto con fili elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un

filo elettrico sotto tensione mette sotto tensione anche le parti metalliche esposte dell’utensile elettrico, e potrebbe causare una scossa elettrica all’operatore.

6. Quando si intende eseguire tagli longitudinali,

utilizzare sempre una guida di taglio o una guida per bordi diritti. In tal modo si migliora la precisione

del taglio e si riduce il rischio che la lama si blocchi.

7. Utilizzare sempre lame con dimensione e forma

corretta (a diamante rispetto a quella circolare) dei fori per l’albero. Le lame che non corrispondono

all’attacco di montaggio della sega girano decentrate, causando la perdita di controllo.

8. Non utilizzare mai rondelle o bulloni per la lama

danneggiati o errati. Le rondelle e i bulloni per la lama sono stati progettati appositamente per le prestazioni ottimali e per la sicurezza d’uso della sega.

Cause dei contraccolpi e avvertenze correlate

– il contraccolpo è una reazione improvvisa dovuta a una

lama incastrata, inceppata o disallineata, che causa il sollevamento fuori dal pezzo in lavorazione e verso l’operatore di una sega fuori controllo;

– quando la lama è incastrata o inceppata con forza dal

taglio che si chiude, la lama entra in stallo e la reazione del motore spinge rapidamente all’indietro l’unità verso l’operatore;

– qualora la lama si deformi o si disallinei nel taglio, i

denti sul bordo posteriore della lama possono scavare nella superficie superiore del legno facendola fuoriuscire dal taglio e rimbalzare all’indietro verso l’operatore.

Il contraccolpo è il risultato dell’uso improprio della sega e/o di procedure o condizioni operative errate, e può

GEB151-1

essere evitato adottando le precauzioni appropriate indicate di seguito.

1. Mantenere una presa solida con entrambe le mani

sulla sega, e posizionare le braccia in modo da resistere alle forze del contraccolpo. Posizionare il corpo da un lato o dall’altro della lama, e non allineato con quest’ultima. Un contraccolpo

potrebbe far saltare all’indietro la sega, ma le sue forze possono essere controllate dall’operatore, se vengono adottate le precauzioni appropriate.

2. Quando la lama si sta bloccando, oppure se per

un qualsiasi motivo si intende interrompere il taglio, rilasciare l’interruttore e tenere la sega immobile nel materiale fino al suo arresto completo. Non cercare mai di rimuovere la sega dal pezzo o di tirarla all’indietro mentre la lama è in movimento, oppure si potrebbe verificare un contraccolpo. Indagare e adottare delle misure

correttive per eliminare la causa del blocco della lama.

3. Quando si riavvia una sega all’interno di un pezzo

in lavorazione, centrare la lama nel taglio in modo che i denti della sega non siano in contatto con il materiale. Qualora la lama si inceppi, potrebbe

risalire o produrre un contraccolpo dal pezzo in lavorazione quando la sega viene riavviata.

4. Supportare i pannelli di grandi dimensioni per

ridurre al minimo il rischio che la lama resti incastrata e i contraccolpi. I p

dimensioni tendono a flettersi sotto il loro stesso peso. È necessario sistemare dei sostegni sotto il pannello su entrambi i lati, vicino alla linea di taglio e in prossimità dei bordi del pannello. (Fig. 2 e 3)

5. Non utilizzare lame smussate o danneggiate. Le

lame non affilate o non applicate correttamente producono un taglio stretto che può causare frizione eccessiva, blocchi della lama e contraccolpi.

6. Le leve di blocco della profondità della lama e di

regolazione del taglio a unghia devono essere fissate saldamente prima del taglio. Qualora la

regolazione della lama si sposti durante il taglio, potrebbe causare un blocco o un contraccolpo della lama.

7. Fare particolarmente attenzione quando si intende segare in pareti esistenti o altre aree cieche. La lama che sporge potrebbe tagliare oggetti che possono causare contraccolpi.

8. Tenere SEMPRE saldamente l’utensile con

entrambe le mani. Non posizionare MAI una mano, una gamba o qualsiasi altra parte del corpo sotto la base dell’utensile o dietro la sega, specialmente quando si intende eseguire tagli di testa. Qualora

si verifichi un contraccolpo, la sega potrebbe facilmente saltare all’indietro sulla mano, causando gravi lesioni personali. (Fig. 4)

9. Non forzare mai la sega. Spingere in avanti la sega

a una velocità tale che la lama tagli senza rallentare. Qualora si forzi la sega, si potrebbero

causare tagli irregolari, perdita di precisione e possibili contraccolpi.

Funzione della protezione

1. Controllare sempre che la protezione inferiore si chiuda correttamente prima dell’uso. Non utilizzare la sega qualora la protezione inferiore non si muova liberamente e non si chiuda

ann

elli di grandi

Page 31

istantaneamente. Non bloccare o legare mai la protezione inferiore in posizione di apertura.

Qualora la sega venga fatta cadere accidentalmente, la protezione inferiore potrebbe deformarsi. Sollevare la protezione inferiore con il manico retrattile e accertarsi che si muova liberamente e che non tocchi la lama o alcuna altra parte, a tutti gli angoli e a tutte le profondità di taglio.

2. Controllare il funzionamento della molla della

protezione inferiore. Qualora la protezione e la molla non funzionino correttamente, è necessario sottoporle a interventi di assistenza prima dell’uso. La protezione inferiore potrebbe funzionare

lentamente a causa di parti danneggiate, depositi gommosi o accumulazione di detriti.

3. La protezione inferiore può essere fatta rientrare

manualmente solo per tagli speciali quali i “tagli a immersione” e i “tagli compositi”. Sollevare la protezione inferiore facendo rientrare il manico retrattile e rilasciarla non appena la lama penetra nel materiale. Per tutti gli altri tagli, la protezione

inferiore dovrebbe funzionare automaticamente.

4. Accertarsi sempre che la protezione inferiore

copra la lama prima di posare la sega sul banco di lavoro o sul pavimento. Una lama non protetta in

rotazione inerziale fa muovere all’indietro la sega, tagliando tutto ciò che incontra sul suo percorso. Tenere presente il tempo necessario alla lama per arrestarsi dopo il rilascio dell’interruttore.

5. Per controllare la protezione inferiore, aprirla

manualmente, quindi rilasciarla e osservarla mentre si chiude. Controllare anche che il manico retrattile non tocchi il corpo dell’utensile. Lasciare

la lama esposta È MOLTO PERICOLOSO e può causare gravi lesioni personali.

Avvertenze aggiuntive per la sicurezza

1. Fare particolarmente attenzione quando si intende tagliare legno umido, legname trattato a pressione o legno contenente nodi. Mantenere un

avanzamento uniforme dell’utensile senza ridurre la velocità della lama, per evitare il surriscaldamento delle punte della lama.

2. Non cercare di rimuovere il materiale tagliato

quando la lama è in movimento. Attendere che la lama si sia arrestata prima di afferrare il materiale tagliato. Le lame continuano a girare per inerzia dopo

lo spegnimento.

3. Evitare di tagliare i chiodi. Ispezionare il legname

e rimuovere tutti i chiodi prima di eseguire tagli.

4. Collocare la porzione più ampia della base della sega sulla parte del pezzo supportata saldamente, e non sulla sezione destinata a cadere una volta eseguito il taglio. Qualora il pezzo sia corto o piccolo, bloccarlo con una morsa. NON TENTARE DI TENERE IN MANO I PEZZI CORTI! (Fig. 5)

5. Prima di posare l’utensile dopo aver completato un taglio, accertarsi che la protezione si sia chiusa e che la lama si sia arrestata completamente.

6. Non tentare mai di segare con la sega circolare tenuta capovolta in una morsa. Ciò è estremamente pericoloso e può causare incidenti gravi. (Fig. 6)

7. Alcuni materiali contengono sostanze chimiche che possono essere tossiche. Fare attenzione per

evitare l’inalazione della polvere e il contatto con la pelle. Attenersi ai dati sulla sicurezza del fornitore del materiale.

8. Non arrestare la lama esercitando una pressione laterale sulla lama stessa.

9. Non utilizzare alcun tipo di dischi abrasivi.

10. Utilizzare esclusivamente una lama che abbia il

diametro indicato sull’utensile o specificato nel manuale. L’uso di una lama di dimensioni errate

potrebbe influire sulla corretta protezione della lama o sul funzionamento della protezione, il che potrebbe risultare in gravi lesioni personali.

11. Mantenere la lama affilata e pulita. Collanti e pece di legno induriti sulle lame rallentano la sega e aumentano la possibilità dei contraccolpi. Mantenere pulita la lama, innanzitutto rimuovendola dall’utensile e quindi pulendola con un solvente per collanti e pece di legno, quali acqua calda o cherosene. Non utilizzare mai benzina.

12. Quand

13. Utilizzare sempre una lama destinata al taglio del

14. Utilizzare solo lame che siano contrassegnate con

15. (Solo per le nazioni europee)

o si utilizza l’utensile, indossare una

ascherina antipolvere e protezioni acustiche.

materiale che si intende tagliare.

una velocità pari o superiore a quella contrassegnata sull’utensile.

Utilizzare sempre una lama conforme allo standard EN847-1.

CONSERVARE LE PRESENTI ISTRUZIONI.

AVVERTENZA: NON lasciare che comodità o la

familiarità d’utilizzo con il prodotto (acquisita con l’uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza per il prodotto in questione. L’USO IMPROPRIO o la mancata osservanza delle norme di sicurezza indicate nel presente manuale di istruzioni potrebbero causare gravi lesioni personali.

ISTRUZIONI DI SICUREZZA IMPORTANTI PER LA CARTUCCIA DELLA BATTERIA

ENC007-12

1. Prima di utilizzare la batteria, leggere tutte le

istruzioni e gli avvisi di sicurezza relativi a (1) caricabatteria, (2) batteria e (3) prodotto utilizzato con la batteria.

2. Non smontare la batteria.

3. Se il tempo di funzionamento è diventato

eccessivamente breve, non utilizzare l’utensile. Potrebbero verificarsi surriscaldamenti, ustioni o esplosioni.

4. In caso di contatto dell’elettrolita della batteria con gli occhi, sciacquare con acqua fresca e rivolgersi immediatamente a un medico. Potrebbero verificarsi danni permanenti alla funzionalità visiva.

5. Non cortocircuitare la batteria: (1) Non toccare i terminali della batteria con

materiale in grado di condurre elettricità.

Page 32

(2) Evitare di conservare la batteria a contatto

con oggetti metallici quali chiodi, monete e così via.

(3) Non esporre le batterie all’acqua o alla

pioggia. Un cortocircuito può provocare un elevato flusso di corrente, surriscaldamento, ustioni o rotture.

6. Non conservare l’utensile e la batteria a una temperatura superiore a 50 °C.

7. Evitare di smaltire le batterie danneggiate o esaurite bruciandole. Se esposte al fuoco, le batterie possono esplodere.

8. Evitare di far cadere o di colpire la batteria.

9. Non utilizzare batterie danneggiate.

10. Le batterie a ioni di litio contenute sono soggette

ai requisiti del regolamento sul trasporto di merci pericolose (Dangerous Goods Legislation).

Per trasporti commerciali, ad esempio da parte di terzi o spedizionieri, è necessario osservare dei requisiti speciali sull’imballaggio e sull’etichetta. Per la preparazione dell’articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersi anche alle normative nazionali, che potrebbero essere più dettagliate. Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all’interno dell’imballaggio.

11. Attenersi alle normative della propria area

geografica relative allo smaltimento delle batterie.

12. Utilizzare le batterie solo con i prodotti specificati da Makita. L’installazione delle batterie in prodotti non

compatibili potrebbe causare incendi, calore eccessivo, esplosione o perdita di elettroliti.

CONSERVARE QUESTE ISTRUZIONI.

ATTENZIONE: Utilizzare solo batterie originali

Makita.

L’utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per l’utensile e il caricabatterie Makita.

Suggerimenti per il prolungamento della durata della batteria

1. Caricare le batterie prima di scaricarle completamente. Se si nota una diminuzione di potenza dell’utensile, interrompere il lavoro e ricaricare la batteria.

2. Non ricaricare una batteria già completamente carica. In caso contrario, la durata operativa della batteria potrebbe ridursi.

3. Caricare la batteria in ambienti con temperatura compresa tra 10 °C e 40 °C. Prima di caricare una batteria surriscaldata, lasciarla raffreddare.

4. Caricare la batteria qualora non venga utilizzata per un lungo periodo (superiore a sei mesi).

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Prima di regolare o controllare le funzioni dell’utensile, verificare sempre di averlo spento e di aver rimosso la batteria.

Installazione o rimozione della batteria (Fig. 7)

ATTENZIONE:

• Spegnere sempre l’utensile prima di inserire o rimuovere la batteria.

• Tenere saldamente l’utensile e la batteria durante l’inserimento o la rimozione della batteria stessa. In caso contrario, l’utensile e la batteria potrebbero scivolare dalle mani, con conseguenti danni all’utensile, alla batteria e alla persona.

Per rimuovere la batteria, è sufficiente estrarla dall’utensile facendo scorrere il pulsante sulla parte anteriore della batteria. Per inserire la batteria, allineare la linguetta sulla batteria con la scanalatura nell’alloggiamento e farla scorrere in posizione. Inserire a fondo la batteria fino a bloccarla in posizione con uno scatto. Se è visibile l’indicatore rosso sul lato superiore del pulsante, significa che la batteria non è completamente inserita.

ATTENZIONE:

• Inserire sempre a fondo la batteria, fino alla scomparsa dell’indicatore rosso. In caso contrario, la batteria potrebbe fuoriuscire accidentalmente dall’utensile, provocando danni all’operatore o a eventuali osservatori.

• Non forzare l’inserimento della batteria. Se la batteria non scorre agevolmente, significa che la manovra di inserimento non è corretta.

NOTA:

• L’utensile non funziona con una sola batteria.

• Se la batteria non si rimuove agevolmente, spingerla dal lato opposto del pulsante e farla scorrere.

Sistema di protezione dell’utensile e della batteria

L’utensile è dotato di un sistema di protezione dell’utensile e della batteria. Questo sistema interrompe automaticamente l’alimentazione del motore per prolungare la durata dell’utensile e della batteria. L’utensile si spegne automaticamente durante l’uso se l’utensile stesso o la batteria si trovano in una delle seguenti condizioni. In alcuni casi, gli indicatori si illuminano. (Fig. 8)

Protezione dal sovraccarico

Se l’utensile viene usato in modo da causare un suo assorbimento anormalmente alto di corrente, esso si spegne automaticamente senza alcuna indicazione. In questa situazione, spegnere l’utensile e interrompere l’operazione che ha provocato il sovraccarico dell’utensile stesso. Successivamente, accendere nuovamente l’utensile per riavviarlo.

Protezione dal surriscaldamento dell’utensile

Quando l’utensile si surriscalda, esso si spegne automaticamente e l’indicatore di surriscaldamento si

Page 33

illumina per circa 60 secondi. In questa situazione, far raffreddare l’utensile prima di azionarlo nuovamente.

Protezione dal surriscaldamento della batteria

Quando la batteria si surriscalda, l’utensile si spegne automaticamente senza alcuna indicazione e non si avvia neanche tirando l’interruttore di accensione. In questa situazione, far raffreddare la batteria prima di azionare nuovamente l’utensile.

NOTA:

la protezione dal surriscaldamento della batteria funziona solo con una batteria con contrassegno a stella. (Fig. 9)

Protezione dalla sovrascarica

Quando la capacità residua della batteria è bassa, l’indicatore della batteria lampeggia sul lato appropriato della batteria. Se si prosegue l’utilizzo, l’utensile si spegne e l’indicatore della batteria si illumina per circa 10 secondi. In tale situazione, ricaricare la batteria.

Indicazione della capacità residua della batteria

Solo per cartucce delle batterie dotate di indicatore (Fig. 10)

Premere il pulsante di controllo sulla cartuccia della batteria per indicare la carica residua della batteria. Gli indicatori luminosi si illuminano per alcuni secondi.

Spie luminose

Capacità residua

Accesa Spenta Lampeggiante

Dal 75% al 100%

Dal 50% al 75%

Dal 25% al 50%

Dal 0% al 25%

Caricare la

batteria.

Probabile

malfunzionament

o della batteria.

NOTA:

• Il valore indicato potrebbe variare leggermente dalla capacità effettiva in base alle condizioni di utilizzo e alla temperatura ambientale.

Regolazione della profondità di taglio (Fig. 11)

ATTENZIONE:

• Dopo aver regolato la profondità di taglio, serrare accuratamente la leva.

Allentare la leva sulla guida di profondità e sollevare o abbassare la base. Dopo aver raggiunto la profondità di taglio desiderata, fissare la base serrando la leva. Per garantire la massima sicurezza e accuratezza, impostare la profondità di taglio in modo che dal pezzo in

lavorazione fuoriesca solo un dente della lama. Una regolazione corretta della profondità di taglio consente di ridurre l’eventualità di pericolosi contraccolpi che possono provocare danni alla persona.

Tagli obliqui (Fig. 12 e 13)

Allentare la leva anteriore e il dado a farfalla posteriore. Impostare l’angolo desiderato (0° - 50°) piegando la sega, quindi serrare saldamente la leva e il dado a farfalla.

(Fig. 14)

Per eseguire tagli all’inclinazione esatta di 45°, utilizzare il fermo preimpostato a 45°. Ruotare completamente il fermo in senso orario per tagli obliqui con angoli compresi tra 0° e 45° oppure in senso antiorario per tagli obliqui con angoli compresi tra 0° e 50°.

Allineamento (Fig. 15)

Per tagli dritti, allineare la linea di taglio con la posizione 0° sulla parte anteriore della base. Per tagli obliqui a 45°, allineare la linea di taglio alla posizione 45°. La posizione della guida superiore è regolabile.

Azionamento dell’interruttore (Fig. 16)

ATTENZIONE:

• Prima di inserire la batteria nell’utensile, controllare se l’interruttore di accensione funziona correttamente e ritorna alla posizione “OFF” una volta rilasciato.

• Non tirare con forza l’interruttore di accensione senza aver prima premuto la sicura di accensione. In caso contrario, l’interruttore potrebbe rompersi.

La sicura di accensione consente di evitare l’azionamento involontario dell’interruttore di accensione. Per accendere l’utensile, premere la sicura e tirare l’interruttore di accensione. Rilasciare l’interruttore di accensione per spegnerlo.

AVVER TE NZA:

• Per la sicurezza personale, questo utensile è dotato di una sicura di accensione che impedisce azionamenti accidentali. NON utilizzare l’utensile se è possibile azionarlo semplicemente tirando l’interruttore di accensione senza premere la relativa sicura di accensione. Prima di utilizzare nuovamente l’utensile, rivolgersi a un centro di assistenza MAKITA per le necessarie riparazioni.

• NON tentare di manomettere o impedire il corretto funzionamento della sicura di accensione.

MONTAGGIO

ATTENZIONE:

• prima di eseguire qualsiasi operazione sull’utensile, verificare sempre di averlo spento e di aver rimosso la batteria.

Installazione o rimozione della lama della sega

ATTENZIONE:

• Assicurarsi che la lama sia installata in modo che i denti siano rivolti verso la parte anteriore dell’utensile.

• Per installare o rimuovere la lama, utilizzare solo la chiave fornita da Makita. (Fig. 17)

Page 34

Per rimuovere la lama, premere il blocco dell’albero in modo che la lama non possa ruotare e utilizzare la chiave per allentare il bullone esagonale in senso antiorario. Rimuovere il bullone esagonale, la flangia esterna e la lama.

Per gli utensili con la flangia interna per una lama della sega con diametro del foro diverso da 15,88 mm (Fig. 18)

La flangia interna presenta una sporgenza di un certo diametro su un lato e una sporgenza di diametro differente sull’altro. Scegliere il lato corretto in cui la sporgenza si inserisce perfettamente nel foro della lama della sega. Successivamente, montare la flangia interna sull’albero di montaggio in modo che il lato corretto della sporgenza sulla flangia interna sia rivolto verso l’esterno, quindi posizionare la lama della sega e la flangia esterna. ACCERTARSI DI AVER FISSATO SALDAMENTE IL BULLONE ESAGONALE RUOTANDOLO IN SENSO ORARIO.

ATTENZIONE:

• Assicurarsi che la sporgenza “a” sulla flangia interna posizionata all’esterno si inserisca perfettamente nel foro della lama della sega “a”. Il

montaggio della lama sul lato sbagliato potrebbe causare vibrazioni pericolose. (Fig. 19)

Quando si sostituisce la lama, rimuovere gli accumuli di segatura dai coprilama superiore e inferiore. Queste operazioni di pulizia non sostituiscono la procedura di controllo del funzionamento del coprilama inferiore, che deve comunque essere eseguita prima di ogni utilizzo.

Per gli utensili con la flangia interna per una lama della sega con diametro del foro di 15,88 mm (specifico per Paese) (Fig. 20 e 21)

Montare la flangia interna con il lato incavato rivolto verso l’esterno sull’albero di montaggio, quindi posizionare la lama della sega (con l’anello attaccato se necessario), la flangia esterna e il bullone esagonale. ACCERTARSI DI AVER FISSATO SALDAMENTE IL BULLONE ESAGONALE RUOTANDOLO IN SENSO ORARIO.

AVVERTENZA:

• Prima di montare la lama sul mandrino, assicurarsi che sullo stesso, tra le flange interna ed esterna, sia installato l’anello corretto per il foro dell’asta della lama che si intende utilizzare. L’utilizzo

dell’anello errato per il foro dell’asta potrebbe causare il montaggio inadeguato della lama con la possibilità di causare movimenti e vibrazioni pericolose della lama, con conseguenti perdite di controllo durante l’uso e lesioni personali gravi.

Alloggiamento della chiave esagonale (Fig. 22)

Per evitare di perdere la chiave esagonale quando non è in uso, conservarla nella posizione illustrata nella figura.

l’ugello antipolvere sull’utensile utilizzando la vite. Collegare quindi il tubo dell’aspiratore all’ugello per la polvere secondo quanto illustrato nella figura.

USO

ATTENZIONE:

• Accertarsi di spostare in avanti l’utensile procedendo in linea retta con regolarità e senza esercitare una pressione eccessiva. Se si forza o si sposta dalla linea di taglio l’utensile, il motore può surriscaldarsi e si possono verificare pericolosi contraccolpi che possono determinare lesioni personali gravi.

• Durante il funzionamento, afferrare sempre l’utensile utilizzando sia l’impugnatura anteriore sia l’impugnatura posteriore. (Fig. 25)

Tenere l’utensile in modo saldo. L’utensile viene fornito con un’impugnatura anteriore e una maniglia posteriore. Utilizzarle entrambe per garantire la presa più sicura. Se entrambe le mani vengono utilizzate per tenere la sega, non potranno essere colpite dalla lama. Collocare la base sul pezzo in lavorazione senza che la lama entri in contatto con il materiale da tagliare. Accendere l’utensile e attendere che la lama raggiunga la massima velocità. Far avanzare l’utensile sulla superficie del pezzo in lavorazione, procedendo in piano e con regolarità fino al completamento del taglio. Per ottenere tagli netti e accurati, avanzare in linea retta e con velocità costante. Se durante il taglio si devia dalla linea prevista, evitare di ruotare o forzare l’utensile in modo da ritornare sulla linea di taglio, perché la lama potrebbe bloccarsi e provocare pericolosi contraccolpi e lesioni personali. Rilasciare l’interruttore, attendere che la lama si arresti e rimuovere l’utensile. Riallineare l’utensile con la nuova linea di taglio e riprendere la lavorazione. Evitare le posizioni che espongono l’operatore ai trucioli e alla polvere espulsi dalla sega. Per una maggiore sicurezza, indossare una protezione per gli occhi.

Guida di taglio (regolo guida) (Fig. 26)

La pratica guida di taglio consente di realizzare tagli dritti accuratissimi. Far scorrere la guida di taglio mantenendola aderente a un lato del pezzo in lavorazione e fissarla in posizione con la leva di bloccaggio sulla parte anteriore della base. La guida consente inoltre di realizzare tagli ripetuti mantenendo uniforme la larghezza del taglio.

MANUTENZIONE

ATTENZIONE:

• Prima di effettuare operazioni di ispezione e manutenzione sull’utensile, verificare sempre di averlo spento e scollegato dall’alimentazione.

• Evitare assolutamente di usare benzina, diluenti, solventi, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature.

Collegamento di un aspiratore

Accessorio opzionale (Fig. 23 e 24)

Se si desidera eseguire tagli senza produrre polvere, collegare all’utensile un aspiratore Makita. Installare

Page 35

Regolazione dell’impostazione di taglio a 0° e 45° (taglio verticale e a 45°) (Fig. 27 e

28)

Questa regolazione è preimpostata dal produttore. In caso fosse necessario correggerla, mettere a punto l’impostazione con le viti di regolazione utilizzando una chiave esagonale e controllando che la lama formi un angolo di 0° o 45° con la base mediante una squadra triangolare oppure ad angolo retto.

Regolazione per il parallelismo (Fig. 29)

Il parallelismo tra la lama e la base è stato regolato in fabbrica. Qualora si verifichino deviazioni, è possibile procedere come segue per la regolazione. Assicurarsi che tutte le leve e le viti siano serrate. Allentare leggermente la vite, come mostrato nella figura. Mentre si apre il coprilama inferiore, spostare il retro della base in modo che le distanze A e B siano identiche. Al termine della regolazione, stringere la vite. Effettuare un taglio di prova per verificare il parallelismo.

Sostituzione delle spazzole in carbonio (Fig. 30)

Rimuovere e controllare periodicamente le spazzole in carbonio. Sostituire le spazzole quando sono consumate fino al limite indicato. Mantenere le spazzole in carbonio pulite e in grado di scivolare liberamente nei supporti. Le spazzole in carbonio devono essere sostituite contemporaneamente. Utilizzare solo spazzole in carbonio identiche. Utilizzare un cacciavite per rimuovere i coperchi dei portaspazzola. Estrarre le spazzole in carbonio consumate, inserire le nuove spazzole e fissare i coperchi dei portaspazzola. (Fig. 31) Dopo aver sostituito le spazzole, inserire la batteria nell’utensile e fissare le spazzole facendo funzionare l’utensile senza carico per circa 1 minuto. Controllare quindi l’utensile durante il funzionamento e l’operazione di frenatura elettrica quando l’interruttore di accensione viene rilasciato. Se il freno elettrico non funziona bene, rivolgersi al centro assistenza Makita di zona per la riparazione. Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, qualsiasi riparazione o intervento di manutenzione e regolazione deve essere eseguito dai centri assistenza autorizzati Makita utilizzando sempre ricambi Makita.

ACCESSORI OPZIONALI

ATTENZIONE:

• Si consiglia l’uso dei seguenti accessori per l’utensile Makita descritto in questo manuale. L’uso di qualsiasi altro accessorio potrebbe provocare lesioni personali. Utilizzare gli accessori esclusivamente per l’uso dichiarato.

Per l’assistenza e per ulteriori informazioni su tali accessori, rivolgersi al centro assistenza Makita di zona.

• Lame della sega

• Guida di taglio (regolo guida)

• Binario guida

• Adattatore per binario guida

• Ugello antipolvere

• Chiave esagonale

• Batteria e caricabatteria originali Makita

NOTA:

• Alcuni degli accessori elencati potrebbero essere inclusi nella confezione dell’utensile come accessori standard. Gli accessori standard possono differire da paese a paese.

Rumore

Il tipico livello di rumore ponderato A è determinato in conformità alla norma EN62841:

Livello di pressione sonora (L Livello di potenza sonora (L Variazione (K): 3 dB (A)

• Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un altro.

• Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzati anche per una valutazione preliminare dell’esposizione.

AVVER TE NZA:

• Indossare protezioni per le orecchie.

• L’emissione di rumori durante l’utilizzo effettivo dell’utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l’utensile e specialmente a seconda di che tipo di pezzo venga lavorato.

• Accertarsi di identificare misure di sicurezza per la protezione dell’operatore che siano basate su una stima dell’esposizione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell’utensile e di quando giri a vuoto, oltre al tempo di attivazione).

Vibrazioni

Il valore totale delle vibrazioni (somma vettoriale triassiale) è determinato in conformità alla norma EN62841:

Modalità operativa: taglio del legno Emissione di vibrazioni (a Variazione (K): 1,5 m/s

• Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un altro.

• Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzati anche per una valutazione preliminare dell’esposizione.

AVVER TE NZA:

• L’emissione delle vibrazioni durante l’utilizzo effettivo dell’utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l’utensile, specialmente a seconda di che tipo di pezzo venga lavorato.

): 94 dB (A)

): 105 dB (A)

): 2,5 m/s2 o inferiore

h,W

ENG905-1

ENG907-1

ENG900-1

ENG901-2

Page 36

operativo, ad esempio del numero di spegnimenti dell’utensile e di quando giri a vuoto, oltre al tempo di attivazione).

Dichiarazione di conformità CE

Solo per i paesi europei

La dichiarazione di conformità CE è inclusa nell’Allegato A di questo manuale di istruzioni.

Page 37

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

1. Rode deel

2. Knop

3. Accu

4. Accu-indicatorlampje

5. Oververhittingsindicatorlampje

6. Ster-merkteken

7. Indicatorlampjes

8. Testknop

9. Hendel

10. Hendel aan voorkant

11. Vleugelmoer aan achterkant

12. Aanslag

13. Zaaglijn (0°-stand)

14. Zaaglijn (45°-stand)

15. Bout

16. Aan/uit-schakelaar

17. Uit-vergrendeling

18. Inbussleutel

19. Losdraaien

20. Vastdraaien

21. Asvergrendeling

22. Montageas

23. Binnenflens

24. Zaagblad

25. Buitenflens

26. Inbusbout

27. Ring

28. Stofafzuigaansluitmond

29. Stofzuiger

30. Slang

31. Klemhendel

32. Breedtegeleider (liniaal)

33. Stelbout voor 45°

34. Stelbout voor 0°

35. Geodriehoek

36. Zool

37. Slijtgrensmarkering

38. Schroevendraaier

39. Koolborsteldop

TECHNISCHE GEGEVENS

Model DHS710

Diameter van zaagblad 185 - 190 mm

bij 0° 66 - 68,5 mm

Max. zaagdiepte

Nullasttoerental (min

Totale lengte 356 mm

Nettogewicht 3,9 - 4,6 kg

Nominale spanning 36 V gelijkstroom

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen.

• Het gewicht kan verschillen afhankelijk van het/de hulpstuk(ken), waaronder de accu. De lichtste en zwaarste combinatie, volgens EPTA-Procedure 01/2014, worden vermeld in de tabel.

-1

bij 45° 47,5 - 49 mm bij 50° 42,5 - 44 mm

) 4.800

Geschikte accu en acculader

Accu

Acculader DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF

• Sommige van de bovenvermelde accu's en acculaders zijn mogelijk niet leverbaar, afhankelijk van het gebied waarin u woont.

WAARSCHUWING:

• Gebruik uitsluitend de bovenvermelde accu's en acculaders. Als u een andere accu of oplader gebruikt, kan dit leiden tot letsel en/of brand.

Gebruiksdoeleinden

Het gereedschap is bedoeld voor het recht zagen in de lengte- en breedterichting, en verstekzagen onder een hoek in hout, waarbij het gereedschap stevig in contact staat met het werkstuk. Met geschikte, originele Makitazaagbladen kunnen ook andere materialen worden gezaagd.

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/

ENE078-2

BL1850B/BL1860B

niet alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Algemene GEA010-2

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u

De term “elektrisch gereedschap” in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Page 38

VEILIGHEIDSWAARSCHUWINGEN VOOR EEN ACCUCIRKELZAAG

GEB151-1

Werkwijze bij het zagen

1. GEVAAR: Houd uw handen uit de buurt van

het zaaggebied en het zaagblad. Houd met uw

andere hand de voorhandgreep of de behuizing

van het gereedschap vast. Als u de zaag met beide

handen vasthoudt, kunt u nooit in uw handen zagen.

2. Reik nooit met uw handen onder het werkstuk. De

beschermkap kan u niet beschermen tegen het

zaagblad onder het werkstuk.

3. Stel de zaagdiepte in overeenkomstig de dikte van

het werkstuk. Minder dan een volledige tandhoogte

dient onder het werkstuk uit te komen.

4. Houd tijdens het zagen het werkstuk nooit vast

met uw handen of benen. Zorg dat het werkstuk

stabiel is ten opzichte van de ondergrond. Het is

belangrijk het werkstuk goed te ondersteunen om de

kans te minimaliseren dat uw lichaam eraan

blootgesteld wordt, het zaagblad vastloopt of u de

controle over het gereedschap verliest. (zie afb. 1)

5. Houd elektrisch gereedschap vast aan het

geïsoleerde oppervlak van de handgrepen

wanneer u werkt op plaatsen waar het

snijgarnituur met verborgen bedrading of zijn

eigen snoer in aanraking kan komen. Door contact

met onder spanning staande draden, zullen ook de

niet-geïsoleerde metalen delen van het elektrisch

gereedschap onder spanning komen te staan zodat

de gebruiker een elektrische schok kan krijgen.

6. Gebruik bij het schulpen altijd de breedtegeleider

of de langsgeleider. Hierdoor wordt de

nauwkeurigheid van het zagen vergroot en de kans op

vastlopen van het zaagblad verkleind.

7. Gebruik altijd zaagbladen met een middengat van

de juiste afmetingen en vorm (diamant versus

rond). Zaagbladen die niet goed passen op de

bevestigingsmiddelen van de zaag, zullen uit-het-

midden draaien waardoor u de controle over het

gereedschap verliest.

8. Gebruik nooit een beschadigde of verkeerde

bouten en ringen om het zaagblad te bevestigen.

De bouten en ringen voor de bevestiging van het

zaagblad zijn speciaal ontworpen voor gebruik met uw

zaag voor optimale prestaties en veilig gebruik.

Oorzaken van terugslag en aanverwante waarschuwingen

– Terugslag is een plotselinge reactie op een bekneld,

vastgelopen of niet-uitgelijnd zaagblad, waardoor de oncontroleerbare zaag omhoog, uit het werkstuk en in de richting van de gebruiker gaat.

– Wanneer het zaagblad bekneld raakt of vastloopt

doordat de zaagsnede naar beneden toe smaller wordt, komt het zaagblad tot stilstand en komt als reactie de motor snel omhoog in de richting van de gebruiker.

– Als het zaagblad gebogen of niet-uitgelijnd raakt in de

zaagsnede, kunnen de tanden aan de achterrand van het zaagblad zich in het bovenoppervlak van het hout vreten, waardoor het zaagblad uit de zaagsnede klimt en omhoog springt in de richting van de gebruiker.

Terugslag is het gevolg van misgebruik van de zaag en/of onjuiste gebruiksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld.

1. Houd de zaag stevig vast met beide handen en

houd uw armen zodanig dat een terugslag wordt opgevangen. Plaats uw lichaam zijwaarts versprongen van het zaagblad en niet in een rechte lijn erachter. Door terugslag kan de zaag

achterwaarts springen, maar de kracht van de terugslag kan met de juiste voorzorgsmaatregelen door de gebruiker worden opgevangen.

2. Wanneer het zaagblad vastloopt, of wanneer u om

een of andere reden het zagen onderbreekt, laat u de aan-uitschakelaar los en houdt u de zaag stil in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te halen of de zaag naar achteren te trekken, terwijl het zaagblad nog draait omdat hierdoor een terugslag kan optreden. Onderzoek

waarom het zaagblad is vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te heffen.

3. Wanneer u de zaag weer inschakelt terwijl het

zaagblad in het werkstuk zit, plaatst u het zaagblad in het midden van de zaagsnede zodat de tanden niet in het materiaal grijpen. Als het

zaagblad is vastgelopen, kan wanneer de zaag wordt in

geschakeld

terugslaan.

4. Ondersteun grote platen om de kans te

minimaliseren dat het zaagblad bekneld raakt of terugslaat. Grote platen neigen door te zakken onder

hun eigen gewicht. U moet de plaat ondersteunen aan beide zijden, vlakbij de zaaglijn en vlakbij de rand van de plaat. (zie afb. 2 en 3)

5. Gebruik een bot of beschadigd zaagblad niet meer. Niet-geslepen of verkeerd gezette tanden maken een smalle zaagsnede wat leidt tot grote wrijving, vastlopen en terugslag.

6. De vergrendelhendels voor het instellen van de

zaagbladdiepte en verstekhoek moeten vastgezet zijn alvorens te beginnen met zagen. Als de

afstellingen van het zaagblad tijdens het zagen verlopen, kan dit leiden tot vastlopen of terugslag.

7. Wees extra voorzichtig wanneer u een

invalzaagsnede maakt in een bestaande wand of een andere plaats waarvan u de onderkant niet kunt zien. Het zaagblad zou een hard voorwerp

kunnen raken, met als gevolg een gevaarlijke terugslag.

8. Houd het gereedschap ALTIJD met beide handen

stevig vast. Plaats NOOIT een hand, been of een ander lichaamsdeel onder zoolplaat of achter de zaag, speciaal bij het afkorten. Als een terugslag

optreedt, kan de zaag gemakkelijk achteruit en over uw hand springen waardoor ernstig persoonlijk letsel ontstaat. (zie afb. 4)

9. Dwing de zaag nooit. Duw de zaag vooruit met een snelheid waarbij het zaagblad niet vertraagt. Als u de zaag dwingt, kan dat leiden tot een ongelijkmatige zaagsnede, verminderde nauwkeurigheid en mogelijke terugslag.

het zaagblad uit het werkstuk lopen of

Page 39

Functie van de beschermkap

1. Controleer voor ieder gebruik of de onderste beschermkap goed sluit. Gebruik de zaag niet als de onderste beschermkap niet vrij kan bewegen en onmiddellijk sluit. Zet de onderste beschermkap nooit vast in de geopende stand. Als

u de zaag per ongeluk laat vallen, kan de onderste beschermkap worden verbogen. Til de onderste beschermkap op aan de terugtrekhendel en controleer dat deze vrij kan bewegen en niet het zaagblad of enig ander onderdeel raakt, onder alle verstekhoeken en op alle zaagdiepten.

2. Controleer de werking van de veer van de

onderste beschermkap. Als de beschermkap en de veer niet goed werken, dienen deze vóór gebruik te worden gerepareerd. De onderste

beschermkap kan traag werken als gevolg van beschadigde onderdelen, gom- of harsafzetting, of opeenhoping van vuil.

3. De onderste beschermkap mag alleen met de hand

worden geopend voor het maken van speciale zaagsneden, zoals een invalzaagsnede en gecombineerde zaagsnede. Til de onderste beschermkap op aan de terugtrekhendel en laat deze los zodra het zaagblad in het materiaal zaagt.

Bij alle andere typen zaagsneden, dient de onderste beschermkap automatisch te werken.

4. Let er altijd op dat de onderste beschermkap het

zaagblad bedekt voordat u de zaag op een werkbank of vloer neerlegt. Een onbeschermd

zaagblad dat nog nadraait, zal de zaag achteruit doen lopen waarbij alles op zijn weg wordt gezaagd. Denk aan de tijd die het duurt nadat de schakelaar is losgelaten voordat het zaagblad stilstaat.

5. U kunt de onderste beschermkap controleren,

door deze met de hand te openen, los te laten en te kijken of hij goed sluit. Controleer tevens of de terugtrekhendel de behuizing van het gereedschap niet raakt. Het zaagblad onbeschermd

laten is UITERST GEVAARLIJK en kan leiden tot ernstig persoonlijk letsel.

Aanvullende veiligheidsvoorschriften

1. Wees extra voorzichtig bij het zagen in nat hout, druk-behandeld timmerhout en hout met knoesten. Zorg dat het gereedschap steeds soepel

vooruit beweegt zonder dat de snelheid van het zaagblad lager wordt, om oververhitting van de zaagtanden te voorkomen.

2. Probeer niet afgezaagd materiaal te verwijderen

terwijl het zaagblad nog draait. Wacht totdat het zaagblad volledig tot stilstand is gekomen voordat u het afgezaagde materiaal vastpakt. Het zaagblad

draait nog na nadat het gereedschap is uitgeschakeld.

3. Voorkom dat u in spijkers zaagt. Inspecteer het

hout op spijkers en verwijder deze zo nodig voordat u begint te zagen.

4. Plaats het bredere deel van de zool van de zaag op het deel van het werkstuk dat goed is ondersteund, en niet op het deel dat omlaag valt nadat de zaagsnede gemaakt is. Als het werkstuk kort of smal is, klemt u het vast. PROBEER NOOIT EEN KORT WERKSTUK IN UW HANDEN VAST TE HOUDEN! (zie afb. 5)

5. Voordat u het gereedschap neerlegt na het voltooien van een zaagsnede, controleert u dat de beschermkap gesloten is en het zaagblad volledig tot stilstand is gekomen.

6. Probeer nooit te zagen waarbij de zaag ondersteboven in een bankschroef is geklemd. Dit is uiterst gevaarlijk en kan leiden tot ernstig persoonlijk letsel. (zie afb. 6)

7. Sommige materialen bevatten chemische stoffen die giftig kunnen zijn. Neem voorzorgsmaatregelen tegen het inademen van stof en contact met de huid. Volg de veiligheidsinstructies van de leverancier van het materiaal op.

8. Breng het zaagblad niet tot stilstand door zijdelings op het zaagblad te drukken.

9. Gebruik geen slijpschijven.

10. Gebruik uitsluitend een zaagblad met een

diameter die is aangegeven op het gereedschap of vermeld in de gebruiksaanwijzing. Het gebruik van

een zaagblad met een verkeerde afmeting kan de goede bescherming van het zaagblad of de werking van de beschermkap negatief beïnvloeden, waardoor e

rnsti

g persoonlijk letsel kan ontstaan.

11. Houd het zaagblad scherp en schoon. Gom of hars dat op het zaagblad is opgedroogd vertraagt het zaagblad en verhoogt de kans op terugslag. Houd het zaagblad schoon door dit eerst van het gereedschap te demonteren en het vervolgens schoon te maken met een reinigingsmiddel voor gom en hars, heet water of kerosine. Gebruik nooit benzine.

12. Draag een stofmasker en gehoorbescherming

tijdens gebruik van het gereedschap.

13. Gebruik altijd het zaagblad dat is bedoeld voor zagen in het materiaal waarin u gaat zagen.

14. Gebruik altijd een zaagblad dat is gemarkeerd met een toerental dat gelijk is aan of hoger is dan het toerental dat is aangegeven op het gereedschap.

15. (Alleen voor Europese landen) Gebruik altijd een zaagblad dat voldoet aan EN847-1.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden door

een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR EEN ACCU

1. Alvorens de accu in gebruik te nemen, leest u eerst alle instructies en waarschuwingsopschriften op (1) de acculader, (2) de accu en (3) het apparaat waarin de accu wordt aangebracht.

2. Haal de accu niet uit elkaar.

ENC007-12

Page 40

3. Als de gebruikstijd aanzienlijk korter is geworden,

stopt u onmiddellijk met het gebruik. Anders kan dit leiden tot kans op oververhitting, mogelijke brandwonden en zelfs een explosie.

4. Als de elektrolyt in uw ogen komt, wast u deze uit met schoon water en raadpleegt u onmiddellijk een arts. Dit kan leiden tot verlies van gezichtsvermogen.

5. Sluit de accu niet kort: (1) Raak de accupolen niet aan met enig

geleidend materiaal.

(2) Bewaar de accu niet op een plaats waar deze

in aanraking kan komen met andere metalen

voorwerpen, zoals spijkers, munten, enz. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan leiden tot een hoge stroomsterkte, oververhitting, mogelijke brandwonden en zelfs een defect.

6. Bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu niet in een vuur, zelfs niet als deze al ernstig beschadigd of helemaal versleten is. De accu kan in een vuur exploderen.

8. Wees voorzichtig dat u de accu niet laat vallen of ergens tegenaan stoot.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijke door derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat wordt getransporteerd is het noodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan mogelijk strengere nationale regelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

11. Neem de plaatselijke regelgeving met betrekking

tot het weggooien van de accu in acht.

12. Gebruik de accu’s uitsluitend met de apparaten opgegeven door Makita. Als de accu’s worden

geplaatst in niet-compatibele apparaten, kan dat leiden tot brand, buitensporige hitte, een explosie of lekkage van elektrolyt.

BEWAAR DEZE INSTRUCTIES.

LET OP: Gebruik uitsluitend originele Makita

accu’s.

Het gebruik van niet-originele accu’s, of accu’s die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een lange levensduur van de accu

1. Laad de accu op voordat deze volledig leeg is. Wanneer u merkt dat het gereedschap minder

vermogen heeft, stopt u met het gebruik ervan en laadt u eerst de accu op.

2. Laad nooit een volledig opgeladen accu op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstemperatuur van 10 °C tot 40 °C. Laat een warme accu eerst afkoelen voordat u deze oplaadt.

4. Als de accu gedurende een lange tijd (meer dan zes maanden) niet gebruikt, laadt u deze eerst op alvorens deze te gebruiken.

BESCHRIJVING VAN DE FUNCTIES

LET OP:

• Zorg ervoor dat het gereedschap is uitgeschakeld en

dat de accu is verwijderd voordat u de werking van het gereedschap aanpast of controleert.

De accu aanbrengen en verwijderen (zie afb. 7)

LET OP:

• Schakel het gereedschap altijd uit voordat u de accu

aanbrengt of verwijdert.

• Houd het gereedschap en de accu stevig vast

tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en beschadigd raken, of kan persoonlijk letsel worden

veroorzaakt. Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu eraf. Om de accu aan te brengen, lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk erin tot u een klikgeluid hoort. Als u het rode deel aan de bovenkant van de knop kunt zien, is de accu niet goed aangebracht.

LET OP:

• Breng de accu altijd helemaal aan totdat het rode deel

niet meer zichtbaar is. Als u dit niet doet, kan de accu

per ongeluk uit het gereedschap vallen en letsel

veroorzaken bij u of anderen in uw omgeving.

• Breng de accu niet met kracht aan. Als de accu niet

gemakkelijk erin kan worden geschoven, wordt deze

niet goed aangebracht.

OPMERKING:

• Het gereedschap werkt niet als slechts één accu is

aangebracht.

• Als de accu niet gemakkelijk kan worden verwijderd,

duwt u vanaf de tegenovergestelde kant van de knop

en schuift u hem eraf.

Gereedschap-/accubeveiligingssysteem

Het gereedschap is uitgerust met een gereedschap-/ accubeveiligingssysteem. Dit systeem schakelt automatisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap zal tijdens gebruik automatisch stoppen wanneer het gereedschap of de accu zich in een van de volgende omstandigheden bevindt: Onder bepaalde

Page 41

omstandigheden gaan de indicatorlampjes branden (zie

afb. 8). Overbelastingsbeveiliging

Wanneer het gereedschap wordt gebruikt op een manier waardoor een abnormaal hoge stroom wordt getrokken, stopt het gereedschap automatisch zonder dat een indicatorlampje gaat branden. Schakel in die situatie het gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast werd. Schakel daarna het gereedschap in om het weer te starten.

Oververhittingsbeveiliging voor het gereedschap

Wanneer het gereedschap oververhit is, stopt het gereedschap automatisch en brandt het oververhittingsindicatorlampje gedurende ongeveer 60 seconden. In die situatie laat u het gereedschap eerst afkoelen voordat u het gereedschap opnieuw inschakelt.

Oververhittingsbeveiliging voor de accu

Wanneer de accu oververhit is, stopt het gereedschap automatisch zonder dat een indicatorlampje gaat branden. Het gereedschap start niet meer, ook niet wanneer de aan/uit-schakelaar wordt ingeknepen. In die situatie laat u de accu eerst afkoelen voordat u het gereedschap opnieuw inschakelt.

OPMERKING:

De oververhittingsbeveiliging van de accu werkt alleen met een accu waarop het ster-merkteken staat (zie

afb. 9). Beveiliging tegen te ver ontladen

Wanneer de resterende acculading laag wordt, gaat het accu-indicatorlampje knipperen aan de kant van de betreffende accu. Bij verder gebruik stopt het gereedschap en brandt het accu-indicatorlampje gedurende ongeveer 10 seconden. In die situatie laadt u de accu op.

Aanduiding van de resterende acculading

Alleen voor accu’s met indicatorlampjes (zie afb. 10)

Druk op de testknop op de accu om de resterende acculading te zien. De indicatorlampjes branden gedurende enkele seconden.

Indicatorlampjes

Brandt Uit Knippert

Resterende

acculading

75% tot 100%

50% tot 75%

25% tot 50%

0% tot 25%

Laad de accu op.

Er kan een storing

in de accu zijn

opgetreden.

OPMERKING:

• Afhankelijk van de gebruiksomstandigheden en de

omgevingstemperatuur, is het mogelijk dat de

aangegeven acculading verschilt van de werkelijke

acculading.

De zaagdiepte instellen (zie afb. 11)

LET OP:

• Nadat u de zaagdiepte hebt ingesteld, zet u de hendel

altijd stevig vast. Draai de hendel van de dieptegeleider los en beweeg de zool omhoog of omlaag. Zet de zool vast op de gewenste zaagdiepte door de hendel vast te zetten. Voor een schonere, veiligere zaagsnede, stelt u de zaagdiepte zodanig in dat niet meer dan een tandhoogte door het werkstuk heen steekt. Door de zaagdiepte goed in te stellen, verkleint u de kans op een potentieel gevaarlijke TERUGSLAG, en daarmee op persoonlijk letsel.

Verticaal verstekzagen (zie afb. 12 en 13)

Draai de hendel aan de voorkant en de vleugelmoer aan de achterkant los. Stel de gewenste verstekhoek in (0° 50°) door dienovereenkomstig te kantelen, en draai vervolgens de hendel en vleugelmoer weer stevig vast (zie afb. 14). Gebruik de 45° aanslag wanneer u precies onder een hoek van 45° wilt verstekzagen. Draai de aanslag volledig rechtsom voor verstekzagen onder een hoek van 0° t/m 45°, en draai deze linksom voor verstekzagen onder een hoek van 0° t/m 50°.

Zichtlijn (zie afb. 15)

Voor recht zagen lijnt u de stand 0° op de voorkant van de zool uit met de zaaglijn. Voor verstekzagen onder een hoek van 45°, gebruikt lijnt u uit met de stand 45°. De stand van de schaalverdeling is verstelbaar.

Aan-uitschakelaar (zie afb. 16)

LET OP:

• Controleer altijd, voordat u de accu op het

gereedschap aanbrengt, of de aan/uit-schakelaar op

de juiste manier schakelt en weer terugkeert naar de

uit-stand nadat deze is losgelaten.

• Knijp de aan/uit-schakelaar niet hard in zonder de uit-

vergrendeling in te duwen. Hierdoor kan de aan/uit-

schakelaar kapot gaan. Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een uit-vergrendeling aangebracht. Om het gereedschap te starten, duwt u de uit-vergrendeling in en knijpt u de aan/uit-schakelaar in. Laat de aan/uitschakelaar los om het gereedschap te stoppen.

WAARSCHUWING:

• Omwille van uw veiligheid is dit gereedschap uitgerust

met een uit-vergrendeling die voorkomt dat het

gereedschap onbedoeld wordt ingeschakeld. Gebruik

het gereedschap NOOIT wanneer dit draait door

gewoon de aan/uit-schakelaar in te knijpen zonder de

uit-vergrendeling in te duwen. Stuur het gereedschap

voor deugdelijke reparatie terug naar een MAKITA-

servicecentrum ALVORENS het verder te gebruiken.

Page 42

• U mag NOOIT de uit-vergrendeling met plakband vastzetten of anderszins de werking en functie ervan tenietdoen.

ONDERDELEN AANBRENGEN EN VERWIJDEREN

LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrichten.

Het zaagblad aanbrengen en verwijderen

LET OP:

• Verzeker u ervan dat het zaagblad zodanig wordt aangebracht dat de tanden aan de voorkant van het gereedschap omhoog wijzen.

• Gebruik uitsluitend de Makita-inbussleutel voor het aanbrengen en verwijderen van het zaagblad (zie afb. 17).

Als u het zaagblad wilt verwijderen, drukt u eerst de asvergrendeling in zodat het zaagblad niet meer kan draaien, en gebruikt u vervolgens de inbussleutel om de inbusbout linksom los te draaien. Verwijder daarna de inbusbout, de buitenflens en het zaagblad.

Voor gereedschap met een binnenflens voor een zaagblad met een middengatdiameter anders dan 15,88 mm (zie afb. 18)

De binnenflens heeft een uitstulping met een zekere diameter aan één zijde en een uitstulping met een andere diameter aan de andere zijde. Kies de juiste zijde waarvan de uitstulping perfect in het middengat van het zaagblad past. Plaats vervolgens de binnenflens zodanig op de montageas dat de zijde met de juiste uitstulping naar buiten wijst, en breng daarna het zaagblad, de buitenflens en de inbusbout aan. ZORG ERVOOR DAT U DE INBUSBOUT RECHTSOM STEVIG VASTDRAAIT.

LET OP:

• Zorg ervoor dat de uitstulping “a” van de binnenflens die naar buiten wijst, perfect past in het middengat “a” van het zaagblad. Als u het

zaagblad op de verkeerde kant van de binnenflens aanbrengt, kunnen gevaarlijke trillingen het gevolg zijn (zie afb. 19).

Vergeet niet tijdens het verwisselen van het zaagblad ook de bovenste en onderste beschermkappen te ontdoen van opgehoopt zaagsel. Ondanks dergelijk onderhoud blijft het noodzakelijk de werking van de onderste beschermkap voor ieder gebruik te controleren.

Voor gereedschap met een binnenflens voor een zaagblad met een middengatdiameter van 15,88 mm (afhankelijk van het land) (zie afb. 20 afb. 21)

Plaats de binnenflens met de verzonken kant naar buiten gericht op de montageas en breng daarna het zaagblad (met daarop zo nodig de ring bevestigd), de buitenflens en de inbusbout aan. ZORG ERVOOR DAT U DE INBUSBOUT RECHTSOM STEVIG VASTDRAAIT.

WAARSCHUWING:

• Voordat het zaagblad op de as wordt geplaatst, moet u ervoor zorgen, dat de juiste ring, passend voor het asgat van het zaagblad, is aangebracht tussen de binnen- en buitenflens. Het gebruik van

een verkeerde asgatring kan resulteren in een gebrekkige montage van het zaagblad waardoor dit kan bewegen en sterk trillen met mogelijk controleverlies en ernstige verwondingen tot gevolg.

Opbergplaats van de inbussleutel (zie afb. 22)

Wanneer u de inbussleutel niet gebruikt, bergt u deze op de plaats aangegeven in de afbeelding op, om te voorkomen dat deze wordt verloren.

Een stofzuiger aansluiten

Los verkrijgbaar (zie afb. 23 en 24)

Wanneer u tijdens het zagen schoon wilt werken, sluit u een Makita-stofzuiger aan op uw gereedschap. Monteer de stofafzuigaansluitmond op het gereedschap met behulp van de schroef. Sluit vervolgens de stofzuigerslang aan op de stofafzuigaansluitmond, zoals aangegeven in de afbeelding.

BEDIENING

LET OP:

• Duw het gereedschap voorzichtig in een rechte lijn naar voren. Als u het gereedschap dwing of verdraait, zal de motor oververhit raken en het gereedschap gevaarlijk terugslaan waardoor ernstig letsel kan worden veroorzaakt.

• Gebruik altijd de voorhandgreep en achterhandgreep, en houd het gereedschap tijdens gebruik stevig vast aan zowel de voorhandgreep als de achterhandgreep (zie afb. 25).

Houd het gereedschap stevig vast. Het gereedschap is voorzien van zowel een voorhandgreep als een achterhandgreep. Gebruik beide om het gereedschap zo goed mogelijk vast te houden. Als u de cirkelzaag met beide handen vasthoudt, kunt u nooit in uw handen zagen. Plaats eerst de zool op het werkstuk dat u wilt zagen, zonder dat het zaagblad het werkstuk raakt. Schakel vervolgens het gereedschap in en wacht totdat het zaagblad op volle snelheid draait. Duw het gereedschap nu gewoon naar voren over het oppervlak van het werkstuk, houd het daarbij vlak, en duw gelijkmatig totdat het zagen klaar is. Zorg voor een schone zaagsnede door een rechte zaaglijn en een constante voortgaande snelheid. Als de zaagsnede niet verloopt volgens de voorgenomen zaaglijn, mag u niet proberen het gereedschap iets te draaien of te dwingen terug te keren naar de zaaglijn. Als u dit doet, kan het zaagblad vastlopen en een gevaarlijke terugslag optreden met mogelijk ernstig persoonlijk letsel tot gevolg. Laat de aan/uit-schakelaar los, wacht tot het zaagblad tot stilstand is gekomen en trek vervolgens het gereedschap terug. Lijn het gereedschap opnieuw uit met een nieuwe zaaglijn en begin weer te zagen. Probeer te vermijden dat door de positie van het gereedschap de gebruiker wordt blootgesteld aan zaagsel en spaanders

Page 43

die door het gereedschap worden uitgeworpen. Gebruik oogbescherming om verwonding te voorkomen.

Breedtegeleider (liniaal) (zie afb. 26)

Met de handige breedtegeleider kunt u extra nauwkeurig recht zagen. Schuif gewoon de breedtegeleider strak tegen de zijkant van het werkstuk en zet deze op zijn plaats vast met behulp van de klemhendel op de voorkant van de zool van het gereedschap. Op deze manier is het tevens mogelijk een zaagbeweging te herhalen met identieke breedte.

ONDERHOUD

LET OP:

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u een inspectie of onderhoud uitvoert.

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten.

De nauwkeurigheid van de zaaghoeken 0° (verticaal) en 45° (verstek) instellen (zie afb. 27 en 28)

Deze instelling is reeds in de fabriek gemaakt. Maar als dit niet meer juist is, draait u de stelbouten met een inbussleutel terwijl u de zaaghoek van 0° of 45° tussen het zaagblad en de zool van het gereedschap controleert met behulp van een winkelhaak, geodriehoek, enz.

Het zaagblad parallel stellen aan de zool (zie afb. 29)

In de fabriek is het zaagblad parallel gesteld aan de zool van de cirkelzaag. Maar als dit niet meer juist is, kunt u dit afstellen met de volgende procedure. Controleer of alle hendels, bouten en schroeven vastgedraaid zijn. Draai de bout iets los, zoals afgebeeld. Terwijl u de onderste beschermkap geopend houdt, verplaatst u de achterkant van de zool zodanig dat de afstanden A en B gelijk zijn. Draai na het afstellen de bout vast. Maak een proefzaagsnede om te controleren of het zaagblad parallel staat aan de zool van de cirkelzaag.

De koolborstels vervangen (zie afb. 30)

Verwijder en controleer de koolborstels regelmatig. Vervang deze wanneer ze tot aan de slijtgrensmarkering zijn afgesleten. Houd de koolborstels schoon en zorg ervoor dat ze vrij kunnen bewegen in de houders. Beide koolborstels dienen tegelijkertijd te worden vervangen. Gebruik alleen identieke koolborstels. Gebruik een schroevendraaier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe erin, en zet de koolborsteldoppen goed vast (zie afb. 31). Nadat de koolborstels vervangen zijn, steekt u de accu in het gereedschap en laat u de koolborstels inlopen door het gereedschap gedurende ongeveer één minuut onbelast te laten draaien. Test vervolgens de werking van het gereedschap tijdens het draaien, en de werking van de elektrische rem door de aan/uit-schakelaar los te laten. Als de elektrische rem niet goed werkt, neemt u contact

op met uw plaatselijke Makita-servicecentrum voor reparatie. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makitavervangingsonderdelen.

VERKRIJGBARE ACCESSOIRES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden.

Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselijke Makita-servicecentrum.

• Zaagblad

• Breedtegeleider (liniaal)

• Geleiderail

• Geleiderailadapter

• Stofafzuigaansluitmond

• Inbussleutel

• Originele Makita-accu en -lader

OPMERKING:

• Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Zij kunnen van land tot land verschillen.

Geluid

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN62841:

Geluidsdrukniveau (L Geluidsvermogenniveau (L Onzekerheid (K): 3 dB (A)

• De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

• De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

• Draag gehoorbescherming.

• De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is

): 94 dB (A)

): 105 dB (A)

ENG905-1

ENG907-1

Page 44

uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Trillingen

ENG900-1

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841:

Gebruikstoepassing: zagen in hout Trillingsemissie (a Onzekerheid (K): 1,5 m/s

): 2,5 m/s2 of minder

h,W

ENG901-2

• De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

• De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

EU-verklaring van conformiteit

Alleen voor Europese landen

De EU-verklaring van conformiteit is opgenomen als Bijlage A in deze instructiehandleiding.

Page 45

ESPAÑOL (Instrucciones originales)

Explicación de los dibujos

1. Indicador rojo

2. Botón

3. Cartucho de la batería

4. Indicador de batería

5. Indicador de sobrecalentamiento

6. Marca de estrella

7. Luces indicadoras

8. Botón de comprobación

9. Palanca

10. Palanca delantera

11. Tuerca de mariposa trasera

12. Tope

13. Línea de corte (posición de 0°)

14. Línea de corte (posición de 45°)

15. Tornillo

16. Interruptor disparador

17. Palanca de desbloqueo

18. Llave hexagonal

19. Aflojar

20. Apretar

21. Bloqueo del eje

22. Eje de montaje

23. Brida interior

24. Disco de sierra

25. Brida exterior

26. Perno hexagonal

27. Anillo

28. Boquilla para el polvo

29. Aspirador

30. Manguera

31. Palanca de fijación

32. Tope lateral (Regla de guía)

33. Tornillo de ajuste para 45°

34. Tornillo de ajuste para 0°

35. Escuadra

36. Base

37. Marca de límite

38. Destornillador

39. Tapa del portaescobillas

ESPECIFICACIONES

Modelo DHS710

Diámetro del disco 185 - 190 mm

a 0° 66 - 68,5 mm

Profundidad de corte máxima

Velocidad en vacío (min

Longitud total 356 mm

Peso neto 3,9 - 4,6 kg

Tensión nominal CC 36 V

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí descritas están sujetas a cambios sin previo aviso.

• Las especificaciones pueden ser diferentes de un país a otro.

• El peso puede diferir en función de los accesorios, incluyendo el cartucho de la batería. En la tabla se muestran la combinación más ligera y la más pesada, de acuerdo con el Procedimiento EPTA 01/2014.

a 45° 47,5 - 49 mm a 50° 42,5 - 44 mm

-1

) 4.800

Cargador y cartucho de la batería aplicable

Cartucho de la batería

Cargador DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF

• Es posible que algunos de los cartuchos de la batería y los cargadores que se muestran más arriba no estén disponibles, en función de su región de residencia.

ADVERTENCIA:

• Utilice solo los cartuchos de la batería y los cargadores que se muestran más arriba. El uso de cualquier otro cartucho de la batería y otros cargadores puede crear un riesgo de lesiones y/o incendio.

Uso previsto

La herramienta está diseñada para realizar cortes rectos y cortes a inglete longitudinal y transversalmente en madera mientras mantiene un firme contacto con la pieza de trabajo. Con discos de sierra originales de Makita adecuados también se pueden serrar otros materiales.

Advertencias de seguridad para herramientas eléctricas en general

ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones, ilustraciones y

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/

ENE078-2

BL1850B/BL1860B

especificaciones provistas con esta herramienta eléctrica. Si no sigue todas las instrucciones indicadas

abajo podrá resultar en una descarga eléctrica, un incendio y/o heridas graves.

Guarde todas las advertencias e instrucciones para futuras referencias.

GEA010-2

El término “herramienta eléctrica” en las advertencias se refiere a su herramienta eléctrica de funcionamiento con conexión a la red eléctrica (con cable) o herramienta eléctrica de funcionamiento a batería (sin cable).

Page 46

ADVERTENCIAS DE SEGURIDAD PARA LA SIERRA CIRCULAR INALÁMBRICA

Procedimientos de corte

1. PELIGRO: Mantenga las manos alejadas del

área de corte y del disco. Mantenga su segunda mano en el mango auxiliar, o en el alojamiento del motor. Si ambas manos están sujetando la sierra, no

podrán ser cortadas por el disco.

2. No se ponga debajo de pieza de trabajo. Debajo de

la pieza de trabajo el protector no le puede proteger del disco.

3. Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Por debajo de la pieza de trabajo deberá verse menos de un diente entero de los dientes del disco.

4. No sujete nunca con las manos o sobre su pierna

la pieza de trabajo durante el corte. Sujete la pieza de trabajo en una plataforma estable. Es importante

apoyar la pieza de trabajo debidamente para minimizar la exposición del cuerpo, el estancamiento del disco, o la pérdida de control. (Fig. 1)

5. Cuando realice una operación en la que el

implemento de corte pueda entrar en contacto con cableado oculto o con su propio cable, sujete la herramienta eléctrica por las superficies de asimiento aisladas. El contacto con un cable con

corriente también hará que la corriente circule por las partes metálicas expuestas de la herramienta eléctrica y podrá soltar una descarga eléctrica al operario.

6. Cuando haga cortes al hilo, utilice siempre una

guía lateral o guía de borde recto. Esto mejora la precisión del corte y reduce la posibilidad de que el disco se estanque.

7. Utilice siempre discos con agujero para eje del

tamaño y forma correctos (diamante en oposición a redondo). Los discos que no correspondan con el

mecanismo de montaje de la sierra se descentrarán, ocasionando la pérdida de control.

8. No utilice nunca arandelas o perno de disco

dañados o incorrectos. Las arandelas y el perno de disco han sido diseñados especialmente para su sierra, y con ellos se logran un rendimiento y seguridad de operación óptimos.

Causas de los retrocesos bruscos y advertencias relacionadas

– el retroceso brusco es una reacción repentina al

estancamiento, atasco o desalineación del disco, que ocasiona que la sierra descontrolada se levante y salga de la pieza de trabajo hacia el operario;

– cuando el disco queda aprisionado o atascado

firmemente debido al cierre de la hendidura, el disco se inmoviliza y la reacción del motor empuja la sierra bruscamente hacia atrás contra el operario;

– si el disco se retuerce o desalinea en el corte, los

dientes del borde trasero del disco pueden morder la superficie superior de la madera haciendo que el disco se salga de la hendidura y salte hacia atrás contra el operario.

Los retrocesos bruscos se deben a un mal uso de la sierra y/o a procedimientos o condiciones de trabajo

GEB151-1

incorrectos y pueden evitarse tomando las precauciones indicadas abajo.

1. Sujete la sierra firmemente con ambas manos y

posicione los brazos de forma que pueda resistir las fuerzas de un retroceso brusco. Posicione su cuerpo a uno de los costados del disco, pero no en línea con el disco. Los retrocesos bruscos

pueden hacer que la sierra salte hacia atrás, pero las fuerzas de los retrocesos bruscos las puede controlar el operario, si toma las precauciones apropiadas.

2. Cuando note que el disco se estanca, o cuando

quiera interrumpir un corte por cualquier razón, suelte el gatillo y mantenga la sierra inmóvil en el material hasta que el disco se pare completamente. No intente nunca extraer el disco de la pieza de trabajo o tirar de la sierra hacia atrás mientras el disco está moviéndose porque podrá ocasionar un retroceso brusco. Investigue y

tome medidas correctivas para eliminar la causa del estancamiento del disco.

3. Cuando vuelva a poner en marcha la sierra en la

pieza de trabajo, centre el disco en la hendidura de forma que los dientes del mismo no estén enganchados en el material. Si un disco se estanca,

podrá saltar o retroceder bruscamente desde la pieza de trabajo al volver a poner en marcha la sierra.

4. Apoye los paneles grandes para minimizar el

riesgo de que el disco se estanque y retroceda br

uscam

ente. Los paneles grandes tienden a

combarse con su propio peso. Deberá poner apoyos debajo del panel a ambos lados, cerca de la línea de corte y cerca del borde del panel. (Fig. 2 y 3)

5. No utilice discos mellados o dañados. Los discos

desafilados o mal ajustados producen una hendidura estrecha que ocasiona excesiva fricción, estancamiento del disco y retrocesos bruscos.

6. Las palancas de bloqueo de los ajustes de

profundidad y de bisel del disco deben estar apretadas y sujetadas antes de realizar el corte. Si

el ajuste del disco cambia durante el corte, podrá ocasionar un estancamiento y retroceso brusco.

7. Extreme las precauciones cuando sierre en paredes existentes u otras áreas ciegas. La parte sobresaliente del disco podrá cortar objetos que pueden ocasionar un retroceso brusco.

8. Sujete SIEMPRE la herramienta firmemente con

ambas manos. No ponga NUNCA sus manos, piernas o cualquier otra parte de su cuerpo debajo de la base de la herramienta o detrás de la sierra, especialmente cuando haga cortes transversales.

Si se produce un retroceso brusco, la sierra podrá saltar fácilmente hacia atrás sobre su mano, causándole graves heridas personales. (Fig. 4)

9. No fuerce nunca la sierra. Empuje la sierra hacia

delante a una velocidad a la que el disco corte sin frenarse. Si fuerza la sierra podrá ocasionar cortes

irregulares, pérdida de precisión, y posibles retrocesos bruscos.

Función del protector

1. Compruebe el protector inferior para confirmar que se cierra debidamente antes de cada uso. No utilice la sierra si el protector inferior no se mueve libremente y se cierra instantáneamente. No sujete ni ate nunca el protector inferior en la

Page 47

posición abierta. Si deja caer accidentalmente la

sierra, el protector inferior podrá doblarse. Levante el protector inferior con la manivela retráctil y asegúrese de que se mueve libremente y que no toca el disco o cualquier otra parte, en todos los ángulos y profundidades de corte.

2. Compruebe la operación del resorte del protector

inferior. Si el protector y el resorte no funcionan debidamente, deberán ser servidos antes de la utilización. El protector inferior podrá funcionar

lentamente debido a partes dañadas, sedimentos pegajosos, o una acumulación de residuos.

3. El protector inferior puede retraerse manualmente

sólo para cortes especiales, como “cortes por hundimiento” y “cortes compuestos”. Levante el protector inferior con la manivela retráctil y tan pronto como el disco entre en el material, deberá liberar el protector inferior. Para todos los demás

cortes, el protector inferior deberá funcionar automáticamente.

4. Antes de dejar la sierra en el banco o en el suelo,

observe siempre que el protector inferior está cubriendo el disco. Un disco desprotegido, girando

por inercia, hará que la sierra se desplace hacia atrás, cortando todo lo que encuentre a su paso. Tenga presente el tiempo que el disco tarda en pararse después de soltar el interruptor.

5. Para comprobar el protector inferior, abra el

protector inferior con la mano, después suéltelo y observe que se cierra. Compruebe también para asegurarse de que la manivela retráctil no toca la carcasa de la herramienta. Dejar el disco expuesto

es MUY PELIGROSO y puede acarrear heridas personales graves.

Advertencias de seguridad adicionales

1. Preste precaución especial cuando corte madera húmeda, madera tratada a presión, o madera que tenga nudos. Mantenga uniforme el avance de la

herramienta sin que disminuya la velocidad del disco para evitar recalentar los dientes del disco.

2. No intente retirar material cortado cuando el disco

esté moviéndose. Espere hasta que el disco se pare antes de agarrar el material cortado. Los

discos siguen girando por inercia después de apagar la herramienta.

3. Evite cortar clavos. Inspeccione la madera y quite

todos los clavos antes de cortar.

4. Ponga la porción más ancha de la base de la sierra en la parte de la pieza de trabajo que esté sólidamente apoyada, no en la sección que caerá cuando se haga el corte. Si la pieza de trabajo es corta o pequeña, amordácela. ¡NO INTENTE SUJETAR PIEZAS PEQUEÑAS CON LA MANO! (Fig. 5)

5. Antes de dejar la herramienta después de completar un corte, asegúrese de que el protector se ha cerrado y que el disco se ha parado completamente.

6. No intente nunca serrar con la sierra circular sujetada al revés en un tornillo de banco. Es sumamente peligroso y puede ocasionar graves accidentes. (Fig. 6)

7. Algunos materiales contienen sustancias químicas que pueden ser tóxicas. Tenga

precaución para evitar la inhalación de polvo y el contacto con la piel. Siga los datos de seguridad del abastecedor del material.

8. No pare los discos haciendo presión lateral en el disco.

9. No utilice ningún disco abrasivo.

10. Utilice solamente el disco con el diámetro que hay

marcado en la herramienta o especificado en el manual. La utilización de un disco dimensionado

incorrectamente puede afectar a la protección del disco o a la operación del protector lo que puede resultar en heridas personales graves.

11. Mantenga el disco afilado y limpio. La cola y la resina de madera endurecidas en los discos frenan la sierra y aumentan la posibilidad de que se produzcan retrocesos bruscos. Mantenga el disco limpio desmontándolo primero de la herramienta, y limpiándolo después con un producto para quitar colas y resina, agua caliente o queroseno. No utilice n

unca gasolin

12. Póngase máscara y protección para los oídos

cuando utilice la herramienta.

13. Utilice siempre el disco que ha sido previsto para cortar el material que usted va a cortar.

14. Utilice solamente discos que tengan marcada una velocidad igual o mayor que la velocidad marcada en la herramienta.

15. (Para países europeos solamente) Utilice siempre el disco que cumpla con EN847-1.

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA: NO deje que la comodidad o

familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar graves heridas personales.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA EL CARTUCHO DE BATERÍA

1. Antes de utilizar el cartucho de la batería, lea todas las instrucciones y referencias de precaución que se encuentran en (1) el cargador de baterías, (2) la batería y (3) el producto que utiliza la batería.

2. No desmonte el cartucho de la batería.

3. Si el tiempo de funcionamiento es excesivamente

corto, deje de utilizar la herramienta de inmediato. De lo contrario, existe el riesgo de sobrecalentamiento, quemaduras e incluso explosión.

4. Si se produce contacto ocular con electrolito, enjuáguese los ojos con agua limpia y acuda de urgencia al médico. Corre el riesgo de perder la visión.

5. No cortocircuite el cartucho de la batería:

ENC007-12

Page 48

(1) No toque los terminales con material

conductor.

(2) Evite guardar el cartucho de la batería en un

recipiente con otros objetos metálicos, como clavos, monedas, etc.

(3) No exponga el cartucho de la batería al agua

o a la lluvia. Un cortocircuito puede provocar un elevado flujo de corriente, sobrecalentamiento, quemaduras o incluso una avería.

6. No almacene la herramienta ni el cartucho de la batería en lugares donde la temperatura supere los 50 °C (122 °F).

7. No queme el cartucho de la batería aunque esté gravemente dañado o completamente gastado. El cartucho de la batería puede explotar si entra en contacto con fuego.

8. Procure que la batería no sufra golpes ni caídas.

9. No utilice una batería dañada.

10. Las baterías de litio-ion contenidas están sujetas

a los requisitos de la Legislación para Materiales Peligrosos.

Para transportes comerciales, p.ej., por terceras personas y agentes de transportes, se deberán observar requisitos especiales para el empaquetado y etiquetado. Para la preparación del artículo que se va a enviar, se requiere consultar con un experto en materiales peligrosos. Por favor, observe también la posibilidad de reglamentos nacionales más detallados. Cubra con cinta aislante o enmascare los contactos expuestos y empaquete la batería de tal manera que no se pueda mover alrededor dentro del embalaje.

11. Siga las normativas locales relativas al desecho

de la batería.

12. Utilice las baterías solo con los productos especificados por Makita. La instalación de las

baterías en productos no compatibles puede provocar un incendio, un calor excesivo, una explosión o fuga de electrolitos.

GUARDE ESTAS INSTRUCCIONES.

PRECAUCIÓN: Utilice solamente baterías

genuinas de Makita.

La utilización de baterías no genuinas de Makita, o baterías que han sido alteradas, puede resultar en una explosión de la batería ocasionando incendios, heridas personales y daños. También anulará la garantía de Makita para la herramienta y el cargador de Makita.

104 °F). Antes de cargar un cartucho de batería caliente, deje que se enfríe.

4. Cargue el cartucho de la batería si no lo ha utilizado durante un período prolongado (más de seis meses).

DESCRIPCIÓN DEL FUNCIONAMIENTO

PRECAUCIÓN:

• Antes de ajustar o de comprobar la herramienta,

asegúrese siempre de que está apagada y de que la batería ha sido extraída.

Instalación o extracción del cartucho de la batería (Fig. 7)

PRECAUCIÓN:

• Apague siempre la herramienta antes de instalar o

extraer el cartucho de la batería.

• Sujete la herramienta y el cartucho de la batería

firmemente cuando instale o extraiga el cartucho de la batería. Si no sujeta la herramienta y el cartucho

de la batería firmemente, pueden resbalar de sus manos y pueden producirse daños en la herramienta o el cartucho de la batería, así como lesiones

personales. Para quitar el cartucho de la batería, mantenga pulsado el botón de la parte frontal del cartucho y retírelo. Para instalar el cartucho de la batería, alinee la lengüeta situada en el cartucho de la batería con la ranura del chasis e insértela. Insértelo completamente hasta que quede firmemente encajado con un clic. Si puede ver el indicador rojo de la zona superior del botón, significa que el cartucho no está encajado completamente.

PRECAUCIÓN:

• Instale siempre completamente el cartucho de la

batería de forma que el indicador rojo quede oculto. De

lo contrario, el cartucho puede desprenderse

accidentalmente de la herramienta y causar lesiones al

operario o a alguna persona que se encuentre cerca.

• No presione excesivamente el cartucho de la batería

para instalarlo. Si el cartucho no entra con suavidad,

significa que no lo está instalando correctamente.

NOTA:

• La herramienta no funciona con un cartucho de la

batería solamente.

• Si el cartucho de la batería no se puede extraer

fácilmente, empújelo desde el lado opuesto del botón y

deslícelo.

Consejos para conseguir una mayor duración de la batería

1. Cargue la batería antes de que se descargue por completo. Cuando observe que la herramienta tiene menos potencia, deje de utilizarla y cargue el cartucho de la batería.

2. No recargue nunca un cartucho de batería completamente cargado. La sobrecarga acorta la vida útil de la batería.

3. Cargue el cartucho de la batería a una temperatura ambiente que oscile entre 10 °C y 40 °C (50 °F -

Sistema de protección de la herramienta/ batería

La herramienta está equipada con un sistema de protección de la herramienta/batería. Este sistema corta automáticamente la alimentación al motor para ampliar la duración de la herramienta y la batería. El funcionamiento de la herramienta se detendrá automáticamente si la herramienta o la batería están sometidas a las siguientes condiciones: En algunas condiciones, los indicaciones se encienden. (Fig. 8)

Page 49

Protección contra la sobrecarga

Cuando la herramienta se utilice de una forma que haga que consuma una cantidad anómalamente alta de corriente, la herramienta se detendrá automáticamente sin indicaciones. En ese caso, apague la herramienta y detenga la aplicación que hizo que la herramienta se sobrecargara. A continuación, encienda la herramienta para reiniciar las operaciones.

Protección contra el sobrecalentamiento de la herramienta

Cuando la herramienta se sobrecaliente, se detendrá automáticamente y el indicador de sobrecalentamiento se encenderá durante unos 60 segundos. En ese caso, deje que la herramienta se enfríe antes de volver a encenderla.

Protección contra el sobrecalentamiento de la batería

Si la batería se sobrecalienta, la herramienta se detiene automáticamente sin indicaciones. La herramienta no se enciende aunque se pulse el interruptor disparador. En ese caso, deje que la batería se enfríe antes de volver a encender la herramienta.

NOTA:

La protección contra el sobrecalentamiento de la batería solamente funciona con un cartucho de batería que tenga una marca de estrella. (Fig. 9)

Protección contra la descarga excesiva

Cuando la capacidad restante de la batería es baja, el indicador de la batería parpadea en el lado de la batería aplicable. Si se continúa con el uso, la herramienta se detiene y el indicador de la batería se enciende unos 10 segundos. En ese caso, cargue el cartucho de la batería.

Indicación de la capacidad restante de la batería

Solamente para cartuchos de batería con el indicador (Fig. 10)

Presione el botón de comprobación en el cartucho de batería para indicar la capacidad de batería restante. Las lámparas indicadoras se iluminan durante unos pocos segundos.

Luces indicadoras

Iluminada Apagado Parpadea

Capacidad

restante

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargue la batería.

Es posible que la

batería se haya

averiado.

NOTA:

• En función de las condiciones de uso y de la temperatura ambiente, la indicación puede diferir ligeramente de la capacidad real.

Ajuste de la profundidad de corte (Fig. 11)

PRECAUCIÓN:

• Después de ajustar la profundidad de corte, apriete siempre la palanca con firmeza.

Afloje la palanca de la guía de profundidad y suba o baje la base. Cuando haya alcanzado la profundidad de corte deseada, fije la base apretando la palanca. Para lograr cortes más limpios y seguros, fije la profundidad de corte de forma que no sobresalga más de un diente del disco por debajo de la pieza de trabajo. El uso de una profundidad de corte correcta ayuda a reducir la posibilidad de peligrosos CONTRAGOLPES que pueden provocar lesiones personales.

Corte en bisel (Fig. 12 y 13)

Afloje la palanca delantera y la tuerca de mariposa trasera. Ajuste el ángulo deseado (0° - 50°) mediante la inclinación que corresponda y apriete la palanca y la tuerca de mariposa firmemente. (Fig. 14) Utilice el tope de 45° cuando tenga que realizar cortes en un ángulo de 45°. Gire el tope completamente en el sentido de las agujas del reloj para un corte en bisel (0° – 45°) y gírelo en el sentido contrario a las agujas del reloj para cortes en bisel de 0° – 50°.

Visor (Fig. 15)

Para cortes rectos, alinee la posición de 0° en la parte delantera de la base con la línea de corte. Para cortes en bisel de 45°, alinee la posición de 45° con la línea de corte. La posición de la guía superior se puede ajustar.

Accionamiento del interruptor (Fig. 16)

PRECAUCIÓN:

• Antes de instalar el cartucho de la batería en la herramienta, asegúrese siempre de que el interruptor disparador funciona como es debido y que vuelve a la posición “OFF” (apagado) al soltarlo.

• No tire con fuerza del interruptor disparador sin presionar la palanca de desbloqueo. Podría romper el interruptor.

Para evitar que el interruptor disparador se accione accidentalmente se proporciona una palanca de desbloqueo. Para poner en marcha la herramienta, presione la palanca de desbloqueo y tire del disparador del interruptor. Suelte el interruptor disparador para detener la herramienta.

ADVERTENCIA:

• Por su seguridad, esta herramienta está equipada con una palanca de desbloqueo que impide que la herramienta se ponga en marcha de forma accidental. NUNCA utilice la herramienta si funciona simplemente pulsando el interruptor disparador sin presionar la palanca de desbloqueo. Lleve la herramienta a un centro de servicio MAKITA ANTES de seguir utilizándola.

Page 50

• NUNCA fije con cinta adhesiva ni impida el funcionamiento ni la finalidad de la palanca de desbloqueo.

MONTAJE

PRECAUCIÓN:

• Asegúrese siempre de apagar la herramienta y extraer el cartucho de la batería antes de intentar realizar cualquier tipo de operación en la herramienta.

Extracción o instalación del disco de sierra

PRECAUCIÓN:

• Asegúrese de que el disco esté instalado con los dientes apuntando hacia la parte delantera de la herramienta.

• Utilice sólo la llave de Makita para instalar o extraer el disco. (Fig. 17)

Para extraer el disco, ejerza presión sobre el bloqueo del eje para que el disco no pueda girar y utilice la llave para aflojar el perno hexagonal en el sentido contrario a las agujas del reloj. A continuación, quite el perno hexagonal, la brida exterior y el disco.

Para la herramienta con la brida interna para un disco de sierra de diámetro de orificio diferente de 15,88 mm (Fig. 18)

La brida interior tiene un saliente de cierto diámetro en un lado y un saliente de diferente diámetro en el otro lado. Elija el lado correcto en el que encaja el saliente en el orificio del disco de sierra de forma perfecta. A continuación, monte la brida interior en el eje de montaje de forma que el lado correcto del saliente de la brida interior mire hacia fuera y después coloque el disco de sierra y la brida exterior. ASEGÚRESE DE APRETAR FIRMEMENTE EL PERNO DE CABEZA HEXAGONAL EN EL SENTIDO DE LAS AGUJAS DEL RELOJ.

PRECAUCIÓN:

• Asegúrese de que el saliente “a” de la brida interior que se coloca fuera encaje perfectamente en el orificio “a” del disco de sierra. Si monta el disco del

lado incorrecto pueden producirse vibraciones peligrosas. (Fig. 19)

Cuando cambie el disco, asegúrese de limpiar también los protectores superior e inferior del disco de serrín acumulado. No obstante, tales esfuerzos con sustituyen la necesidad de comprobar el funcionamiento del protector inferior antes de cada uso.

Para la herramienta con la brida interna para un disco de sierra de diámetro de orificio de 15,88 mm (específico del país) (Fig. 20 y 21)

Monte la brida interior con el saliente hacia fuera en el eje de montaje y después coloque el disco de sierra (con el anillo acoplado si es necesario), la brida exterior y el perno hexagonal. ASEGÚRESE DE APRETAR FIRMEMENTE EL PERNO HEXAGONAL EN EL SENTIDO DE LAS AGUJAS DEL RELOJ.

ADVERTENCIA:

• Antes de montar el disco en el eje, asegúrese siempre de que esté instalado entre las bridas

interior y exterior el anillo correcto para el agujero del disco que vaya a utilizar. El uso del anillo

incorrecto para el agujero del disco puede provocar el montaje incorrecto del disco, provocando el movimiento del disco, y las fuertes vibraciones pueden provocar una pérdida de control durante el uso y graves lesiones personales.

Almacenamiento de la llave hexagonal (Fig. 22)

Cuando no la utilice, guarde la llave hexagonal como se muestra en la figura para evitar que se pierda.

Conexión de una aspiradora

Accesorio opcional (Fig. 23 y 24)

Si desea realizar una operación de corte limpio, conecte una aspiradora Makita a la herramienta. Instale la boquilla de polvo en la herramienta utilizando el tornillo. A continuación, conecte una manguera de la aspiradora a la boquilla de polvo como se muestra en la figura.

FUNCIONAMIENTO

PRECAUCIÓN:

• Asegúrese de desplazar la herramienta suavemente hacia delante en línea recta. Si se fuerza o se retuerce la herramienta se provocará un sobrecalentamiento del motor y un peligroso contragolpe, que puede causar graves lesiones personales.

• Utilice siempre la empuñadura delantera y el mango trasero y sujete firmemente la herramienta por la empuñadura delantera y por el mango trasero durante el funcionamiento. (Fig. 25)

Sujete con fuerza la herramienta. La herramienta se suministra con una empuñadura delantera y un mango trasero. Utilice ambos elementos para sujetar mejor la herramienta. Si sujeta la sierra con las dos manos, no podrá sufrir cortes del disco. Coloque la base sobre la pieza de trabajo que debe cortarse sin que el disco realice ningún contacto. A continuación, encienda la herramienta y espere hasta que el disco alcance la velocidad máxima. Ahora sólo tiene que empujar la herramienta hacia delante sobre la superficie de la pieza de trabajo, manteniéndola plana y avanzando suavemente hasta que el proceso de serrado se haya completado. Para obtener cortes limpios, mantenga la línea de serrado recta y la velocidad de avance uniforme. Si el corte no sigue correctamente la línea de corte prevista, no intente girar la herramienta ni la fuerce para volver a la línea de corte. El disco puede agarrotarse y provocar peligrosos contragolpes y posibles lesiones graves. Suelte el interruptor, espere a que el disco se pare y retire la herramienta. Vuelva a alinear la herramienta sobre la línea de corte y reinicie el corte. Intente no colocarse en una postura que exponga al operario a astillas y serrín que se expulsan desde la sierra. Utilice protección ocular para evitar lesiones.

Tope lateral (regla de guía) (Fig. 26)

El útil tope lateral permite realizar cortes rectos de gran precisión. Sólo tiene que deslizar el tope lateral cómodamente hasta el lateral de la pieza de trabajo y

Page 51

fijarlo en posición con la palanca de fijación de la parte delantera de la base. También hace que los cortes repetidos sean del ancho más uniforme posible.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar cualquier trabajo de inspección o mantenimiento en ella.

• Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar. Se puede provocar una decoloración, una deformación o grietas.

Ajuste de la precisión de corte de 0° y 45° (corte de 45° y vertical) (Fig. 27 y 28)

Este ajuste se ha realizado en fábrica. No obstante, está desactivado. Ajuste la posición de los tornillos de ajuste con una llave hexagonal mientras realiza una inspección a 0° o 45° respecto a la base, mediante una escuadra o una regla, etc.

Ajuste del paralelismo (Fig. 29)

El paralelismo entre el disco y la base se ha ajustado en fábrica. Pero si está desajustado, puede ajustarlo siguiendo este procedimiento. Asegúrese de que todas las palancas y los tornillos estén ajustados. Afloje el tornillo ligeramente de acuerdo con la ilustración. Mientras está abierto el protector inferior, mueva la parte posterior de la base de forma que la distancia entre A y B sea la misma. Tras el ajuste, apriete el tornillo. Realice un corte de prueba para obtener un paralelismo correcto.

Reemplazo de las escobillas de carbón (Fig. 30)

Extraiga y compruebe periódicamente las escobillas de carbón. Cámbielas cuando el desgaste alcance la marca de límite. Mantenga las escobillas de carbón limpias y de forma que entren libremente en el portaescobillas. Ambas escobillas de carbón deberán ser sustituidas al mismo tiempo. Utilice únicamente escobillas de carbón idénticas. Utilice un destornillador para extraer las tapas del portaescobillas. Extraiga las escobillas de carbón gastadas, inserte las nuevas y vuelva a fijar las tapas del portaescobillas. (Fig. 31) Tras sustituir las escobillas, inserte el cartucho de la batería en la herramienta y permita que las escobillas se asienten haciendo funcionar la herramienta sin carga durante 1 minuto. A continuación compruebe la herramienta durante el uso y el funcionamiento del freno eléctrico cuando suelta el interruptor disparador. Si el freno eléctrico no funciona bien, pida a su centro de reparaciones Makita local que repare la herramienta. Para mantener la SEGURIDAD y la FIABILIDAD del producto, las reparaciones y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en centros de servicio autorizados por Makita, utilizando siempre repuestos Makita.

ACCESORIOS OPCIONALES

PRECAUCIÓN:

• Se recomienda el uso de estos accesorios o complementos con la herramienta Makita especificada en este manual. El uso de otros accesorios o complementos puede conllevar el riesgo de ocasionar daños corporales. Utilice los accesorios o complementos solamente para su fin establecido.

Si necesita cualquier ayuda para obtener más información relativa a estos accesorios, pregunte a su centro de servicio Makita local.

• Discos de sierra

• Tope lateral (Regla de guía)

• Carril de guía

• Adaptador para carril de guía

• Boquilla para el polvo

• Llave hexagonal

• Batería y cargador originales de Makita

NOTA:

• Algunos elementos de la lista se pueden incluir en el paquete de la herramienta como accesorios estándar. Pueden ser diferentes de un país a otro.

Ruido

Niveles típicos de ruido ponderado A determinados conforme a EN62841:

Nivel de presión de sonido (L Nivel de potencia de sonido (L Incertidumbre (K): 3 dB (A)

• El valor (o los valores) de emisión de ruido declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.

• El valor (o valores) de emisión de ruido declarado también se puede utilizar en una valoración preliminar de exposición.

ADVERTENCIA:

• Póngase protectores para oídos.

• La emisión de ruido durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.

• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo).

Vibración

Valor total de la vibración (suma de vectores triaxiales) determinado según el estándar EN62841:

Modo de trabajo: corte de madera Emisión de vibraciones (a Incertidumbre (K): 1,5 m/s

): 94 dB (A)

): 105 dB (A)

): 2,5 m/s2 o menos

h,W

ENG905-1

ENG907-1

ENG900-1

Page 52

• El valor (o los valores) total de emisión de vibración

ENG901-2

declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.

• El valor (o los valores) total de emisión de vibración declarado también se puede utilizar en una valoración preliminar de exposición.

ADVERTENCIA:

• La emisión de vibración durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.

Declaración de conformidad de la CE

Sólo para países europeos

La Declaración de conformidad de la CE se incluye como Anexo A en este manual de instrucciones.

Page 53

PORTUGUÊS (Instruções de origem)

Descrição geral

1. Indicador vermelho

2. Botão

3. Bateria

4. Indicador da bateria

5. Indicador de sobreaquecimento

6. Marca de estrela

7. Lâmpadas indicadoras

8. Botão de verificação

9. Alavanca

10. Alavanca dianteira

11. Porca de orelhas traseira

12. Batente

13. Linha de corte (Posição 0°)

14. Linha de corte (Posição 45°)

15. Parafuso

16. Gatilho

17. Alavanca de bloqueio

18. Chave sextavada

19. Desapertar

20. Apertar

21. Bloqueio do veio

22. Veio de montagem

23. Flange interior

24. Lâmina de serra

25. Flange exterior

26. Parafuso sextavado

27. Anel

28. Bocal do pó

29. Aspirador de pó

30. Tubo flexível

31. Alavanca de fixação

32. Vedação para escarificação (guia paralela)

33. Parafuso de regulação para 45°

34. Parafuso de regulação para 0°

35. Guia triangular

36. Base

37. Marca limite

38. Chave de parafusos

39. Tampa do porta-escovas

ESPECIFICAÇÕES

Modelo DHS710

Diâmetro da lâmina 185 - 190 mm

a 0° 66 - 68,5 mm

Profundidade máxima de corte

Velocidade de rotação sem carga (min.

Comprimento total 356 mm

Peso líquido 3,9 - 4,6 kg

Tensão nominal C.C. 36 V

• Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.

• Estas especificações podem diferir de país para país.

• O peso pode variar dependendo do(s) acessório(s), incluindo a bateria. A combinação mais leve e a mais pesada, de acordo com o procedimento EPTA 01/2014, são apresentadas na tabela.

a 45° 47,5 - 49 mm a 50° 42,5 - 44 mm

-1

) 4.800

Bateria e carregador aplicáveis

Bateria

Carregador DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF

• Algumas baterias e carregadores indicados acima podem não estar disponíveis consoante a região de residência.

AVI SO:

• Utilize apenas os tipos de bateria e carregador indicados acima. A utilização de qualquer outra bateria ou carregador pode criar um risco de ferimentos e/ou incêndios.

Utilização prevista

Esta ferramenta destina-se a efectuar cortes rectos ao comprido e laterais e cortes angulares em madeira, mantendo um contacto firme com a peça de trabalho. Com lâminas de serra genuínas da Makita adequadas, também podem ser serrados outros materiais.

Avisos gerais de segurança para ferramentas elétricas

AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. O não cumprimento de

todas as instruções indicadas em baixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/

ENE078-2

BL1850B/BL1860B

Guarde todos os avisos e instruções para futuras referências.

O termo “ferramenta elétrica” nos avisos refere-se às ferramentas elétricas ligadas à corrente elétrica (com cabo) ou às ferramentas elétricas operadas por meio de

GEA010-2

bateria (sem cabo).

Page 54

AVISOS DE SEGURANÇA DA SERRA CIRCULAR A BATERIA

GEB151-1

Procedimentos de corte

1. PERIGO: Mantenha as mãos afastadas da área

de corte e da lâmina. Mantenha a outra mão na

pega auxiliar ou na caixa do motor. Se as duas

mãos estiverem a pegar na serra, não podem ser

cortadas pela lâmina.

2. Não toque na superfície inferior da peça de

trabalho. O resguardo não o protege da lâmina

debaixo da peça de trabalho.

3. Regule a profundidade do corte em relação à

espessura da peça de trabalho. Só deve ser

possível ver menos de um dente completo da lâmina

sob a peça de trabalho.

4. Nunca segure a peça de trabalho nas mãos ou

apoiada em sua perna enquanto efetua o corte.

Fixe a peça de trabalho numa plataforma estável.

É importante apoiar a peça de trabalho de forma

apropriada para minimizar a exposição do corpo, a

dobragem da lâmina ou a perda de controlo. (Fig. 1)

5. Agarre na ferramenta elétrica pelas superfícies

isoladas preparadas para esse fim quando

executar uma operação em que a ferramenta de

corte possa entrar em contacto com cablagem

escondida ou o próprio cabo. O contacto com um

fio “sob tensão” também fará com que as partes de

metal expostas da ferramenta elétrica fiquem “sob

tensão”, provocando um choque elétrico ao operador.

6. Em escarificação use sempre uma guia paralela

ou uma guia reta. Melhora a precisão do corte e

reduz a possibilidade de a lâmina encravar.

7. Use sempre lâminas com o tamanho e forma

(diamante versus redonda) corretos de orifícios

do eixo. As lâminas que não correspondem ao

equipamento de montagem da serra desviar-se-ão do

centro, causando perda de controlo.

8. Nunca utilize arruelas ou pernos de lâmina

estragados ou incorretos. As arruelas e pernos da

lâmina foram concebidos para a sua serra, para maior

rendimento e segurança na operação.

Causas e avisos sobre recuos

– o recuo é uma reação súbita a uma lâmina de serra

apertada, encravada ou desalinhada, fazendo com que uma serra descontrolada se eleve e saia da peça de trabalho em direção ao operador;

– quando a lâmina é apertada ou encravada pelo fecho

do corte, a lâmina para e a reação do motor aciona a unidade rapidamente para trás em direção ao operador;

– se a lâmina ficar torta ou mal alinhada no corte, os

dentes na extremidade traseira da lâmina podem perfurar a superfície superior da madeira fazendo com que a lâmina suba no corte e salte em direção ao

operador. O recuo é o resultado de má utilização da serra e/ou de procedimentos ou condições de funcionamento incorretos e pode ser evitado tomando as precauções adequadas como indicado abaixo.

1. Mantenha a serra bem agarrada com as duas

mãos e posicione os braços para resistir às forças de recuo. Posicione o seu corpo num dos lados da

lâmina, mas nunca alinhado com a lâmina. O recuo pode fazer com que a serra salte para trás, mas as forças de recuo podem ser controladas pelo operador se forem tomadas as precauções apropriadas.

2. Se a lâmina está presa ou se, por qualquer razão,

interromper o corte, solte o gatilho e agarre na serra parada no material até que a lâmina pare completamente. Nunca tente retirar a serra da peça de trabalho nem puxar a serra para trás enquanto a lâmina está em movimento, pois pode ocorrer recuo. Investigue e execute as ações

corretivas para eliminar as causas de a lâmina encravar.

3. Quando efetuar o rearranque de uma serra na

peça de trabalho, centre a lâmina da serra no corte, de modo a que os dentes da serra não fiquem engatados no material. Se uma lâmina de

serra dobrar, poderá levantar ou recuar da peça de trabalho à medida que é efetuado o rearranque da serra.

4. Suporte os painéis grandes para minimizar o risco

de a lâmina prender e recuar.

end

em a ceder sob o próprio peso. Os suportes devem ser colocados sob o painel, nos dois lados, perto da linha de corte e perto da extremidade do painel. (Fig. 2 e 3)

5. Não utilize lâminas rombas ou estragadas. As

lâminas não afiadas ou mal colocadas produzem um corte estreito causando fricção excessiva, encravamento da lâmina e recuo.

6. As alavancas de bloqueio de regulação de

profundidade e ângulo de corte devem estar apertadas e presas antes de fazer o corte. Se a

regulação da lâmina se alterar durante o corte, pode causar encravamento e recuo.

7. Tenha cuidado especialmente ao serrar em paredes existentes ou outras áreas ocultas. A lâmina saliente pode cortar objetos que podem originar recuo.

8. Agarre SEMPRE na ferramenta firmemente com as

duas mãos. NUNCA coloque as mãos, pernas ou outra parte do corpo por baixo da base da ferramenta ou por trás da serra, especialmente quando executar cortes cruzados. Se ocorrer

recuo, a serra pode facilmente saltar para trás sobre a sua mão, ocasionando ferimentos pessoais graves.

(Fig. 4)

9. Nunca force a serra. Empurre a serra para a frente a uma velocidade tal em que a lâmina corte sem perder velocidade. Forçar a serra pode causar

cortes desiguais, perda de precisão e possível recuo.

Função do resguardo

1. Verifique se o resguardo inferior fecha bem antes de cada utilização. Não utilize a serra se o resguardo inferior não se movimentar livremente e fechar instantaneamente. Nunca fixe nem prenda o resguardo inferior na posição de aberto.

Se deixar cair a serra acidentalmente, o resguardo inferior pode ficar dobrado. Levante o resguardo inferior com a pega retratora e certifique-se de que se movimenta livremente e não toca na lâmina ou em qualquer outra parte, em todos os ângulos e profundidades de corte.

Os painéis grandes

Page 55

2. Verifique o funcionamento da mola do resguardo

inferior. Se o resguardo e a mola não estiverem a funcionar corretamente, devem ser reparados antes da utilização. O resguardo inferior pode

funcionar mal devido a peças danificadas, depósitos pegajosos ou acumulação de resíduos.

3. O resguardo inferior pode ser retraído

manualmente só para cortes especiais como “cortes penetrantes” e “cortes compostos”. Levante o resguardo inferior pela pega retratora e assim que a lâmina entrar no material, deve libertar o resguardo inferior. Para todos os

restantes tipos de corte, o resguardo inferior deve funcionar automaticamente.

4. Certifique-se sempre de que o resguardo inferior

está a cobrir a lâmina antes de colocar a serra sobre a bancada ou no chão. Uma lâmina sem

proteção, a rodar por inércia, fará com que a serra recue cortando tudo o que estiver no seu caminho. Preste atenção ao tempo que a lâmina leva a parar depois de soltar o gatilho.

5. Para verificar o resguardo inferior, abra-o à mão,

depois solte-o e observe se o resguardo se fecha. Certifique-se também de que a pega retratora não toca na caixa da ferramenta. Deixar a lâmina

exposta é MUITO PERIGOSO e pode originar ferimentos pessoais graves.

Avisos adicionais de segurança

1. Tenha extremo cuidado quando cortar madeira húmida, madeira prensada ou madeira que contenha nós. Mantenha o avanço suave da

ferramenta sem diminuir a velocidade da lâmina para evitar o superaquecimento das pontas da lâmina.

2. Não tente retirar material cortado quando a lâmina

está em movimento. Espere até que a lâmina esteja completamente parada antes de pegar no material cortado. A lâmina continua a rodar depois

de desligar a ferramenta.

3. Evite cortar pregos. Inspecione e retire todos os

pregos da madeira antes de cortar.

4. Coloque a parte mais larga da base da serra na parte da peça de trabalho que está firmemente suportada e não na secção que cairá quando faz o corte. Se a peça de trabalho for curta ou pequena, prenda-a com grampos de fixação. NÃO TENTE AGARRAR PEÇAS PEQUENAS COM A MÃO! (Fig. 5)

5. Antes de colocar a ferramenta de lado depois de terminar um corte, certifique-se de que o resguardo fechou e que a lâmina está completamente parada.

6. Nunca tente serrar com a serra circular presa ao contrário num torno. É extremamente perigoso e pode originar acidentes graves. (Fig. 6)

7. Alguns materiais contêm químicos que podem ser tóxicos. Tenha cuidado para evitar a inalação de pó e o contacto com a pele. Siga os dados de segurança do fornecedor.

8. Não pare as lâminas por meio de pressão lateral na lâmina de serra.

9. Não utilize discos abrasivos.

10. Utilize apenas uma lâmina de serra que tenha o

diâmetro marcado na ferramenta ou especificado no manual. A utilização de uma lâmina de tamanho

incorreto pode afetar a proteção adequada da lâmina ou a operação de resguardo, o que pode resultar em ferimentos pessoais graves.

11. Mantenha a lâmina afiada e limpa. Os resíduos

acumulados e pastosos tornam a serra mais lenta e aumentam a possibilidade de recuo. Mantenha a lâmina limpa retirando-a primeiro da ferramenta e limpando-a com um produto para remoção de resíduos pastosos, água quente ou querosene. Nunca utilize gasolina.

12. Use uma mascara contra o pó e proteção auricular

quando utilizar a ferramenta.

13. Use sempre a lâmina de serra prevista para cortar o material que vai cortar.

14. Apenas use lâminas de serra marcadas com uma velocidade igual ou superior à velocidade marcada na ferramenta.

Apenas para países europeus)

. (

Use sempre a lâmina que possui conformidade com a EN847-1.

GUARDE ESTAS INSTRUÇÕES.

AVISO: NÃO permita que o conforto ou

familiaridade com o produto (adquirido com o uso repetido) substitua o cumprimento estrito das regras de segurança da ferramenta. A MÁ INTERPRETAÇÃO ou o não seguimento das regras de segurança estabelecidas neste manual de instruções pode provocar ferimentos pessoais graves.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES PARA A BATERIA

ENC007-12

1. Antes de utilizar a bateria, leias as instruções e

chamadas de atenção sobre: (1) o carregador da bateria, (2) a bateria e (3) o produto que utiliza a bateria.

2. Não desmonte a bateria.

3. Se o tempo de utilização com a bateria se tornar

demasiado curto, deve parar imediatamente. Se continuar, pode causar sobreaquecimento, incêndio e mesmo explosão.

4. Se o electrólito entrar em contacto com os olhos, enxagúe-os com água limpa e consulte imediatamente um médico. Os riscos incluem perda de visão.

5. Não provoque um curto-circuito na bateria: (1) Não deixe que quaisquer materiais

condutores entrem em contacto com os terminais da bateria.

(2) Evite guardar a bateria juntamente com

outros objectos de metal como pregos,

moedas, etc. (3) Não exponha a bateria a água ou chuva. Um curto-circuito na bateria pode criar uma grande carga eléctrica, sobreaquecimento, possiveis queimaduras e mesmo uma avaria.

6. Não guarde a ferramenta e a bateria em locais onde a temperatura possa atingir ou exceder 50°C (122°F).

Page 56

7. Não incinere a bateria, nem mesmo se esta estiver

irremediavelmente danificada ou completamente gasta. Pode explodir num incêndio.

8. Não a deixe cair e evite o choque com outros objectos.

9. Não utilize uma bateria danificada.

10. As baterias de iões de lítio contidas na ferramenta

são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos).

Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem. Para preparação do artigo a ser expedido, é necessário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de existirem regulamentos nacionais mais detalhados. Coloque fita-cola ou tape os contactos abertos e embale a bateria de tal forma que não possa moverse dentro da embalagem.

11. Siga os regulamentos locais relacionados com a

eliminação da bateria.

12. Use as baterias apenas com os produtos especificados pela Makita. A instalação de baterias

em produtos que não estão em conformidade pode resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.

GUARDE ESTAS INSTRUÇÕES.

PRECAUÇÃO: Utilize apenas baterias genuínas

da Makita.

A utilização de baterias não genuínas da Makita ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará da garantia da Makita no que se refere à ferramenta e ao carregador Makita.

Sugestões para o máximo de tempo de vida da bateria

1. Não espere que a bateria se gaste completamente para voltar a carregá-la. Pare a ferramenta e carregue a bateria sempre que detectar um baixo nível de energia.

2. Nunca volte a carregar uma bateria já completamente carregada. O carregamento excessivo diminui o tempo de vida das baterias.

3. Carregue a bateria em locais onde a temperatura se situe entre 10°C e 40°C (50°F - 104°F). Se a bateria estiver quente, deixe-a arrefecer antes de iniciar o carregamento.

4. Carregue a bateria em caso de inatividade durante um longo período de tempo (mais de seis meses).

DESCRIÇÃO DO FUNCIONAMENTO

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está

desligada e que a bateria foi removida antes de proceder a ajustes ou testar acessórios.

Inserir ou retirar a bateria (Fig. 7)

PRECAUÇÃO:

• Desligue sempre a ferramenta antes de instalar ou retirar a bateria.

• Segure bem a ferramenta e a bateria quando instalar ou retirar a bateria. Se não segurar bem a ferramenta e a bateria, pode fazer com que caiam das mãos e provoquem danos na ferramenta e na bateria e ferimentos pessoais.

Para retirar a bateria, mantenha premido o botão na frente da bateria e puxe. Para colocar a bateria, alinhe a respectiva saliência com a calha do compartimento e encaixe-a suavemente. Insira-a completamente até fixar em posição com um clique. Se ainda estiver visível o indicador vermelho na parte superior do botão, não estará bem encaixado.

PRECAUÇÃO:

• Instale sempre a bateria completamente, até deixar de ver o indicador vermelho. Caso contrário, pode cair da ferramenta e causar ferimentos em si, ou em alguém que esteja perto de si.

• Não instale a bateria forçosamente. Se não encaixar facilmente é porque não está correctamente posicionada.

NOTA:

• A ferramenta não funciona com apenas uma bateria.

• Quando a bateria não é removida facilmente, pressione-a do lado oposto do botão e deslize-a.

Sistema de protecção da ferramenta/ bateria

A ferramenta está equipada com um sistema de protecção da ferramenta/bateria. Este sistema corta automaticamente a alimentação para prolongar a vida útil da ferramenta e bateria. A ferramenta pára automaticamente durante o funcionamento quando a ferramenta ou bateria são colocadas numa das condições seguintes. Em algumas condições, os indicadores acendem. (Fig. 8)

Protecção contra sobrecarga

Quando a ferramenta é utilizada de uma forma que faz com que consuma uma corrente invulgarmente alta, a ferramenta pára automaticamente sem quaisquer indicações. Nesta situação, desligue a ferramenta e pare a aplicação que causou a sobrecarga. De seguida, ligue a ferramenta para reiniciar.

Protecção contra sobreaquecimento para a ferramenta

Quando a ferramenta está sobreaquecida, a ferramenta pára automaticamente e o indicador de sobreaquecimento acende durante cerca de 60 segundos. Nesta situação, deixe a ferramenta arrefecer antes de voltar a ligá-la.

Protecção contra sobreaquecimento para a bateria

Quando a bateria está sobreaquecida, a ferramenta pára automaticamente sem quaisquer indicações. A ferramenta não arranca mesmo se premir o gatilho. Nesta situação, deixe a bateria arrefecer antes de voltar a ligála.

Page 57

NOTA:

A protecção contra o sobreaquecimento da bateria apenas funciona com uma bateria com uma marca de estrela. (Fig. 9)

Protecção contra sobredescarga

Quando o nível de carga restante da bateria fica fraco, o indicador de bateria pisca no lado da bateria aplicável. Ao continuar com a utilização, a ferramenta pára e o indicador da bateria acende durante cerca de 10 segundos. Nesta situação, carregue a bateria.

Indicar a carga restante da bateria

Apenas para baterias com indicador (Fig. 10)

Prima o botão de verificação na bateria para indicar a capacidade restante da bateria. As luzes indicadoras acendem durante alguns segundos.

Lâmpadas indicadoras

Carga restante

Acesa Apagada Intermitente

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Carregue a

bateria.

A bateria pode ter

avariado.

NOTA:

• Consoante as condições de utilização e a temperatura ambiente, a indicação pode ser ligeiramente diferente da carga real.

Regular a profundidade de corte (Fig. 11)

PRECAUÇÃO:

• Após regular a profundidade de corte, aperte sempre bem a alavanca.

Solte a alavanca na guia de profundidade e mova a base para cima ou para baixo. Na profundidade de corte pretendida, fixe a base apertando a alavanca. Para cortes mais limpos e seguros, defina a profundidade de corte de forma a que não mais de um dente de uma lâmina seja projectado abaixo da peça de trabalho. Utilizar uma profundidade de corte correcta reduz o potencial para RECUOS perigosos que podem causar ferimentos pessoais.

Corte em bisel (Fig. 12 e 13)

Desaperte a alavanca dianteira e a porca de orelhas traseira. Regule para o ângulo pretendido (0° - 50°) inclinando de forma correcta e aperte bem a alavanca e a porca de orelhas. (Fig. 14)

Utilize o batente 45° quando efectuar um corte em ângulo preciso de 45°. Rode o batente no sentido dos ponteiros do relógio para corte em bisel (0° – 45°) e rode no sentido contrário aos ponteiros do relógio para cortes em bisel de 0° – 50°.

Alinhamento (Fig. 15)

Para cortes a direito, alinhe a posição 0° na frente da base com a linha de corte. Para cortes de bisel de 45°, alinhe-a com a posição 45°. A posição da guia superior é ajustável.

O gatilho/interruptor (Fig. 16)

PRECAUÇÃO:

• Antes de colocar a bateria na ferramenta, verifique se o gatilho está a funcionar correctamente e se regressa à posição “OFF” quando o solta.

• Não puxe com força o gatilho sem pressionar a alavanca de bloqueio. Isto poderá quebrar o interruptor.

Para evitar que o gatilho seja acidentalmente puxado, é fornecida uma alavanca de bloqueio. Para iniciar a ferramenta, pressione a alavanca de bloqueio e puxe o gatilho. Para parar a ferramenta, solte o gatilho.

AVISO:

• Para a sua segurança, esta ferramenta está equipada com uma alavanca de bloqueio, o que evita que a ferramenta se ligue acidentalmente. NUNCA utilize a ferramenta se esta funcionar quando premir o gatilho sem premir a alavanca de bloqueio. Devolva a ferramenta a um centro de serviço MAKITA para que seja correctamente reparada ANTES de utilizar.

• NUNCA coloque fita-cola ou desactive o objectivo e função da alavanca de bloqueio.

MONTAGEM

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria removida, antes de efectuar qualquer operação na ferramenta.

Remover ou instalar a lâmina da serra

PRECAUÇÃO:

• Certifique-se de que a lâmina está instalada com os dentes a apontar para a frente da ferramenta.

• Utilize apenas uma chave Makita para instalar ou remover a lâmina. (Fig. 17)

Para remover a lâmina, prima o bloqueio do veio de forma a que a lâmina não possa voltar-se e utilize a chave para desapertar o parafuso sextavado no sentido contrário ao dos ponteiros do relógio. De seguida, remova o parafuso sextavado, flange exterior e lâmina.

Para ferramentas com uma flange interior para lâminas de serra com um diâmetro que não 15,88 mm (Fig. 18)

A flange interior possui uma saliência de determinado diâmetro num lado e uma saliência de diâmetro diferente no outro lado. Escolha um lado correcto no qual a saliência encaixa perfeitamente no orifício da lâmina de serra.

Page 58

De seguida, monte a flange interior no veio de montagem para que o lado correcto da saliência na flange interior esteja virado para fora e, de seguida, coloque a lâmina de serra e a flange exterior. CERTIFIQUE-SE DE QUE APERTA BEM O PARAFUSO SEXTAVADO NO SENTIDO DOS PONTEIROS DO RELÓGIO.

PRECAUÇÃO:

• Certifique-se de que a saliência “a” na flange interior que está posicionada de fora, encaixa perfeitamente no orifício “a” da lâmina de serra.

Montar a lâmina no lado errado pode resultar em vibrações perigosas. (Fig. 19)

Quando mudar a lâmina, certifique-se de que limpa igualmente o serrim acumulado das protecções superiores e inferiores da lâmina. No entanto, tais esforços não substituem a necessidade de verificar o funcionamento da protecção inferior antes de cada utilização.

Para ferramentas com uma flange interior para uma lâmina de serra com um diâmetro de 15,88 mm (consoante o país) (Fig. 20 e 21)

Monte a flange interior com o lado encastrado virado para fora no veio de montagem e, de seguida, coloque a lâmina da serra (com o anel instalado, se necessário), flange exterior e parafuso sextavado. CERTIFIQUE-SE DE QUE APERTA BEM O PARAFUSO SEXTAVADO NO SENTIDO DOS PONTEIROS DO RELÓGIO.

AVI SO:

• Antes de montar a lâmina no fuso, certifique-se sempre de que foi instalado entre as flanges interior e exterior o anel correcto para o orifício do mandril da lâmina que pretende utilizar. A utilização

do anel do orifício de mandril incorrecto pode resultar na montagem incorrecta da lâmina, provocando movimento da lâmina e grandes vibrações, resultando numa possível perda de controlo durante a utilização e em ferimentos pessoais graves.

Armazenamento da chave sextavada (Fig. 22)

Quando não estiver a ser utilizada, guarde a chave sextavada tal como indicado na ilustração, para evitar que se perca.

Ligar um aspirador de pó

Acessório opcional (Fig. 23 e 24)

Quando pretender efectuar uma operação de corte limpo, ligue um aspirador de pó Makita à sua ferramenta. Instale o bocal de pó na ferramenta utilizando o parafuso. De seguida, ligue um tubo flexível do aspirador de pó ao bocal de pó, tal como indicado na ilustração.

FUNCIONAMENTO

PRECAUÇÃO:

• Certifique-se de que move suavemente a ferramenta para a frente numa linha recta. Forçar ou torcer a ferramenta resultará num sobreaquecimento do motor e recuos perigosos, causando possivelmente ferimentos graves.

• Utilize sempre um apoio dianteiro e a pega traseira para segurar firmemente a ferramenta enquanto trabalha. (Fig. 25)

Segure bem na ferramenta. A ferramenta é fornecida com um apoio dianteiro e pega traseira. Utilize ambos para agarrar bem a ferramenta. Se ambas a mãos estiverem a segurar a serra, não podem ser cortadas pela lâmina. Defina a base na peça de trabalho a cortar, sem que a lâmina faça qualquer contacto. De seguida, ligue a ferramenta e aguarde até que a lâmina atinja a velocidade máxima. Agora, basta mover a ferramenta para a frente na superfície da peça de trabalho, mantendo-a nivelada e avançando suavemente até que termine de serrar. Para obter cortes limpos, mantenha a linha de serra a direito e a velocidade de avanço uniforme. Se o corte não seguir de forma adequada a linha de corte pretendida, não tente rodar ou forçar a ferramenta novamente para a linha de corte. Ao fazê-lo poderá dobrar a lâmina e levar a recuos perigosos e possíveis ferimentos graves. Solte o interruptor, aguarde que a lâmina pare e retire a ferramenta. Realinhe a ferramenta numa nova linha de corte e comece outra vez a cortar. Tente evitar um posicionamento que exponha o operador a farpas e serrim que são ejectados da serra. Use protecção para os olhos para ajudar a evitar ferimentos.

Vedação para escarificação (guia paralela) (Fig. 26)

A vedação para escarificação permite que faça cortes a direito bastante precisos. Basta deslizar a vedação para escarificação ao longo da peça de trabalho e fixe-a com a alavanca de fixação na frente da base. Possibilita igualmente que faça cortes repetidos com larguras uniformes.

MANUTENÇÃO

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada no interruptor e da tomada antes de inspeccionar ou fazer a manutenção da ferramenta.

• Nunca utilize gasolina, benzina, diluente, álcool ou semelhante. Podem formar-se descolorações, deformações ou fissuras.

Regular para precisão de cortes a 0° e 45° (corte vertical e de 45°) (Fig. 27 e 28)

Esta regulação foi feita na fábrica. Mas se estiver incorrecta, ajuste os parafusos de regulação com uma chave sextavada enquanto inspecciona 0° ou 45° da lâmina com a base, utilizando uma régua triangular ou régua quadrada, etc.

Ajustar o paralelismo (Fig. 29)

O paralelismo entre a lâmina e a base foi ajustado de fábrica. Mas, se estiver incorrecto, pode ajustá-lo seguindo o procedimento seguinte. Certifique-se de que todas as alavancas e os parafusos estão apertados. Solte ligeiramente o parafuso, como ilustrado. Ao abrir a protecção inferior, mova a parte traseira da base de forma a que a distância entre A e B

Page 59

seja igual. Após o ajuste, aperte o parafuso. Faça um corte de teste para obter o paralelismo correcto.

Substituir as escovas de carvão (Fig. 30)

Remova e verifique regularmente as escovas de carvão. Substitua-as quando o desgaste atingir a marca limite. Mantenha-as limpas para poderem deslizar no portaescovas. Substitua as duas ao mesmo tempo. Utilize unicamente escovas de carvão idênticas. Utilize uma chave de parafusos para remover as tampas do porta-escovas. Retire as escovas usadas, coloque umas novas e fixe as tampas do porta-escovas. (Fig. 31) Depois de substituir as escovas, introduza a bateria na ferramenta e experimente as escovas, fazendo funcionar a ferramenta sem carga durante cerca de 1 minuto. Depois verifique a ferramenta enquanto estiver em funcionamento, bem como o travão eléctrico ao soltar o gatilho. Se este não funcionar devidamente, solicite que seja reparado ao seu centro de assistência local Makita. Para manter os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, as reparações e os procedimentos de manutenção ou ajustes devem ser executados por centros de assistência Makita autorizados, utilizando sempre peças de substituição Makita.

ACESSÓRIOS OPCIONAIS

PRECAUÇÃO:

• Os seguintes acessórios ou extensões são os recomendados para utilizar com a ferramenta Makita especificada neste manual. A utilização de quaisquer outros acessórios poderá representar um risco de ferimento para as pessoas. Apenas utilize o acessório para o fim indicado.

Se precisar de informações adicionais relativas aos acessórios, contacte o centro local de assistência Makita.

• Lâminas da serra

• Vedação para escarificação (guia paralela)

• Carril de guia

• Adaptador para carril de guia

• Bocal do pó

• Chave sextavada

• Bateria e carregador genuínos da Makita

NOTA:

• Alguns itens na lista podem estar incluídos no pacote de ferramentas como acessórios de série. Podem diferir de país para país.

Ruído

O nível de ruído ponderado A típico determinado, de acordo com EN62841:

Nível de pressão sonora (L Nível de potência sonora (L Incerteza (K): 3 dB (A)

): 94 dB (A)

): 105 dB (A)

• O(s) valor(es) da emissão de ruído indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

• O(s) valor(es) da emissão de ruído indicado(s) pode também ser utilizado na avaliação preliminar da exposição.

ENG905-1

ENG907-1

AVISO:

• Utilize protetores auriculares.

• A emissão de ruído durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada.

• Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento).

Vibração

ENG900-1

O valor total de vibração (soma vector triaxial) determinado, de acordo com EN62841:

Modo de trabalho: cortar madeira Emissão de vibração (a Incerteza (K): 1,5 m/s

): 2,5 m/s2 ou menos

h,W

ENG901-2

• O(s) valor(es) total(ais) de vibração indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

• O(s) valor(es) total(ais) de vibração indicado(s) pode também ser utilizado na avaliação preliminar da exposição.

AVISO:

• A emissão de vibração durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada.

Declaração de conformidade CE

Apenas para os países europeus

A declaração de conformidade CE está incluída como Anexo A neste manual de instruções.

Page 60

DANSK (Originalvejledning)

Forklaring til generel oversigt

1. Rød indikator

2. Knap

3. Batteripakke

4. Batteriindikator

5. Overophedningsindikator

6. Stjernemærkning

7. Indikatorlamper

8. Kontrolknap

9. Håndtag

10. Fronthåndtag

11. Bagerste vingemøtrik

12. Stopper

13. Skærelinje (0° position)

14. Skærelinje (45° position)

15. Skrue

16. Afbryderkontakt

17. Låsehåndtag

18. Unbrakonøgle

19. Løsn

20. Stram

21. Spindellås

22. Monteringsspindel

23. Indre flange

24. Savklinge

25. Ydre flange

26. Sekskantbolt

27. Ring

28. Støvmundstykke

29. Støvsuger

30. Slange

31. Spændehåndtag

32. Parallelanslag (styrepind)

33. Justeringsskrue til 45°

34. Justeringsskrue til 0°

35. Trekantlineal

36. Base

37. Slidgrænse

38. Skruetrækker

39. Kulholderdæksel

SPECIFIKATIONER

Model DHS710

Klingediameter 185 - 190 mm

ved 0° 66 - 68,5 mm

Maks. skæredybde

Hastighed uden belastning (min

Længde i alt 356 mm

Nettovægt 3,9 - 4,6 kg

Nominel spænding 36 V jævnstrøm

• På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående varsel.

• Specifikationerne kan variere fra land til land.

• Vægten kan muligvis afvige afhængigt af tilbehøret, inklusive batteripakken. Den letteste og tungeste kombination, ifølge EPTA-procedure 01/2014, er vist i tabellen.

ved 45° 47,5 - 49 mm ved 50° 42,5 - 44 mm

-1

) 4.800

Anvendelig batteripakke og oplader

Batteripakke

Oplader DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF

• Nogle af de ovennævnte batteripakker og opladere er muligvis ikke til rådighed, afhængigt af den region du bor i.

ADVARSEL:

• Brug kun de ovennævnte batteripakker og opladere. Brug af nogen andre batteripakker og opladere kan muligvis forårsage personskade og/eller brand.

Tilsigtet anvendelse

Maskinen er beregnet til lige snit og vinklede geringssnit på langs og på tværs i træ ved fast kontakt med arbejdsemnet. Der kan også saves i andre materialer ved brug af dertil egnede originale Makita-savklinger.

Almindelige sikkerhedsregler for el-værktøj

ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med denne maskine. Forsømmelse af at

overholde alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/

ENE078-2

BL1850B/BL1860B

Gem alle advarsler og instruktioner til fremtidig reference.

Ordet “el-værktøj” i advarslerne henviser til det netforsynede (netledning) el-værktøj eller

GEA010-2

batteriforsynede (akku) el-værktøj.

SIKKERHEDSADVARSLER FOR LEDNINGSFRI RUNDSAV

Fremgangsmåder for skæring

1. FARE: Hold hænderne på god afstand af skæreområdet og klingen. Hold den anden hånd

GEB151-1

Page 61

på hjælpehåndtaget eller motorhuset. Hvis De holder saven med begge hænder, kan klingen ikke komme til at skære i dem.

2. Ræk ikke ned under arbejdsemnet.

Beskyttelsesskærmen kan ikke beskytte Dem mod klingen neden under arbejdsemnet.

3. Justér skæredybden efter tykkelsen af arbejdsemnet. Mindre end en hel tand i klingetænderne bør være synlig under arbejdsemnet.

4. Hold aldrig arbejdsemnet i hænderne eller hen

over benet, mens der skæres. Fastgør arbejdsemnet til en stabil platform. Det er vigtigt at

understøtte arbejdsemnet korrekt for at minimere risikoen for udsættelse af kroppen, binding af klingen eller tab af kontrollen. (Fig. 1)

5. Hold maskinen i de isolerede håndtagsflader, når

der udføres et arbejde, hvor den skærende maskine kan komme i kontakt med skjulte ledninger eller maskinens egen ledning. Kontakt

med en strømførende ledning vil bevirke, at synlige metaldele på maskinen også bliver strømførende, hvorved operatøren kan få elektrisk stød.

6. Ved kløvning skal der altid anvendes et parallelanslag eller en lige styreskinne. Dette vil forbedre nøjagtigheden af snittet og mindske risikoen for, at klingen binder.

7. Brug altid klinger med akselhuller af den korrekte størrelse og form (kantede eller runde). Klinger, der ikke svarer til savens monteringsdele, vil rotere skævt, så du mister kontrollen.

8. Anvend aldrig beskadigede eller forkerte spændeskiver og bolte til klingen. Klingens spændeskiver og bolte er specielt fremstillede til Deres sav og til optimal ydelse og sikker anvendelse.

Årsager til tilbageslag og relaterede advarsler

– Tilbageslag er en pludselig reaktion på en fastklemt,

fastsiddende eller forkert justeret savklinge, som kan medføre, at en ukontrolleret sav løftes opad og ud af arbejdsemnet i retning mod operatøren.

– Når klingen kommer i klemme eller sidder fast, fordi

savsnittet lukkes sammen, stopper klingen, og motorreaktionen skubber apparatet hurtigt tilbage mod operatøren.

– hvis klingen bliver bøjet eller fejljusteret i snittet, kan

tænderne på bagkanten af klingen grave sig ind i træets øverste overflade, hvorved klingen kan smutte ud af savsnittet og springe tilbage i retning mod

operatøren. Tilbageslag skyldes forkert anvendelse af saven og/eller forkert fremgangsmåde for anvendelse eller forkerte forhold og kan undgås ved, at der træffes de rigtige forholdsregler som vist herunder.

1. Oprethold et fast greb med begge hænder på

saven, og hold armene således, at tilbageslagskraften modvirkes. Stil Dem på siden af klingen, men ikke på linje med den. Tilbageslag

kan bevirke, at saven springer bagud, men tilbageslagskraften kan kontrolleres af operatøren, hvis denne træffer de fornødne forholdsregler.

2. Hvis klingen binder, eller hvis skæringen af en

eller anden årsag afbrydes, skal De slippe afbryderknappen og holde saven stille i materialet, indtil klingen er standset helt. Forsøg aldrig at fjerne saven fra arbejdsemnet eller at trække

saven bagud, mens klingen er i bevægelse, da dette kan medføre tilbageslag. Undersøg

situationen, og træf afhjælpningsforanstaltninger for at eliminere årsagen til, at klingen binder.

3. Når saven startes igen i arbejdsemnet, skal du

centrere savklingen i savsnittet, så savtænderne ikke sidder fast i emnet. Hvis savklingen binder, kan

den bevæge sig opad eller slå tilbage fra arbejdsemnet, når saven startes igen.

4. Anvend store støtteplader til at minimere risikoen for fastklemning af klingen og tilbageslag. Store plader har tendens til at synke under deres egen vægt. Der skal anbringes støtter under pladerne i begge sider, i nærheden af skærelinjen og nær kanten af pladen. (Fig. 2 og 3)

5. Anvend ikke sløve eller beskadigede klinger. Uskarpe

eller forkert monterede klinger frembringer et snævert savsnit, som medfører kraftig friktion, binding af klingen og tilbageslag.

6. Låsegrebene til klingedybde og skråsnitindstilling

skal være stramme og sikre, inden skæringen påbegyndes. Hvis klingeindstillingen ændrer sig

under skæringen, kan der opstå binding og tilbageslag.

7. Vær særlig forsigtig, når der saves ind i eksisterende vægge eller andre skjulte områder. Savklingen, som stikker frem, kan komme til at skære i genstande, der kan medføre tilbageslag.

8. Hold ALTID fast i maskinen med begge hænder.

Placér ALDRIG Deres hånd, ben eller nogen del af kroppen under maskinens grundplade eller bag ved saven, især når De foretager krydssnit. Hvis

der opstår tilbageslag, kan saven nemt springe bagud over Deres hånd, hvorved der kan ske alvorlig personskade. (Fig. 4)

9. Pres aldrig saven. Tryk saven fremad med en

hastighed, så klingen skærer, uden at hastigheden sænkes. Hvis De presser saven, kan der opstå

uensartede skæringer, tab af præcision og muligt tilbageslag.

Beskyttelsesskærmens funktion

1. Kontroller, at den nederste beskyttelsesskærm lukker korrekt inden hver brug. Anvend ikke saven, hvis den nederste beskyttelsesskærm ikke bevæger sig frit og lukker med det samme. Den nederste beskyttelsesskærm må aldrig fastspændes eller fastbindes i den åbne stilling.

Hvis saven ved et uheld tabes, kan den nederste beskyttelsesskærm blive bøjet. Hæv den nederste beskyttelsesskærm med tilbagetrækningshåndtaget og kontroller, at den bevæger sig frit og ikke kommer i berøring med klingen eller andre dele i alle vinkler og skæredybder.

2. Kontroller den nederste

beskyttelsesskærmfjeders funktion. Hvis beskyttelsesskærmen og fjederen ikke fungerer korrekt, skal de serviceres inden brugen. Den

nederste beskyttelsesskærm kan fungere trægt på grund af beskadigede dele, gummiaflejringer eller ansamling af affaldsstoffer.

3. Den nederste beskyttelsesskærm må kun trækkes

tilbage manuelt i tilfælde af specielle snit som for eksempel “stikssnit” eller “kombinerede snit”. Hæv den nederste beskyttelsesskærm ved at

Page 62

trække håndtaget tilbage, og så snart klingen går ind i materialet, bør den nederste beskyttelsesskærm slippes. Ved alle andre former

for savning skal den nederste beskyttelsesskærm have lov at bevæge sig automatisk.

4. Sørg altid for, at den nederste beskyttelsesskærm

dækker klingen, inden saven anbringes på bænk eller gulv. En ubeskyttet, roterende klinge vil bevirke,

at saven bevæger sig bagud og skærer i alt, hvad der er i dens bane. Vær opmærksom på den tid, det tager for klingen at stoppe, efter at afbryderen er sluppet.

5. For at kontrollere den nederste

beskyttelsesskærm, skal man åbne den med hånden og derefter slippe den og bekræfte lukningen af skærmen. Kontroller ligeledes, at tilbagetrækningshåndtaget ikke kommer i berøring med maskinhuset. At efterlade klingen

synlig er MEGET FARLIGT og kan føre til alvorlig personskade.

Supplerende sikkerhedsforskrifter

1. Vær ekstra forsigtig, hvis De skærer i fugtigt træ, trykbehandlet tømmer eller træ, som har knaster.

Før maskinen jævnt frem uden at mindske klingens hastighed, således at overophedning af klingens takker undgås.

2. Forsøg ikke at fjerne afskåret materiale, mens

klingen roterer. Vent, indtil klingen er standset, inden De fjerner afskåret materiale. Klingen

fortsætter med at rotere, efter at der er slukket for maskinen.

3. Undgå at skære i søm. Se efter, om der er søm i

tømmeret, og fjern alle søm, inden skæringen påbegyndes.

4. Anbring den bredeste del af savgrundpladen på den del af arbejdsemnet, som er solidt understøttet, ikke på den del, som vil falde af, når skæringen er fuldført. Hvis arbejdsemnet er kort eller lille, skal det spændes fast. FORSØG IKKE AT HOLDE KORTE ARBEJDSEMNER FAST MED HÅNDEN! (Fig. 5)

5. Inden De lægger maskinen fra Dem efter at have fuldført en skæring, skal De sikre Dem, at beskyttelsesskærmen er lukket, og at klingen er standset fuldstændigt.

6. Forsøg aldrig at save med rundsaven holdt på hovedet i en skruetvinge. Dette er yderst farligt og kan føre til alvorlige ulykker. (Fig. 6)

7. Noget materiale indeholder kemikalier, som kan være giftige. Vær påpasselig med ikke at indånde støv, og undgå hudkontakt. Følg fabrikantens sikkerhedsdata.

8. Stop ikke klingerne ved hjælp af lateralt tryk på savklingen.

9. Anvend ikke slibeskiver.

10. Anvend kun savklinger med den diameter, der er

markeret på maskinen eller specificeret i manualen. Brug af en klinge med en forkert størrelse

kan hindre korrekt afskærmning af klingen eller beskyttelsesskærmens funktion, hvilket kan medføre alvorlig personskade.

11. Hold altid klingen skarp og ren. Gummi og træbeg, som er størknet på klingen, gør saven langsommere og øger risikoen for tilbageslag. Hold altid klingen ren ved først at tage den af maskinen og derefter rengøre

den med en gummi- og begfjerner, varmt vand eller petroleum. Anvend aldrig benzin.

12. Bær altid støvmaske og høreværn, når De

anvender maskinen.

13. Brug altid en savklinge, der er beregnet til at skære i det materiale, du skal skære i.

14. Brug kun savklinger, der er mærket med en hastighed svarende til eller større end den hastighed, der er angivet på maskinen.

15. (Kun for lande i Europa) Brug altid en klinge, der overholder EN847-1.

GEM DISSE FORSKRIFTER.

ADVARSEL: LAD IKKE bekvemmelighed eller

kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan medføre alvorlig personskade.

VIGTIGE SIKKERHEDSINSTRUKTIONER FOR AKKUEN

1. Før brugen af batteripakken skal du læse alle instruktioner og advarsler på (1) batteriopladeren, (2) batteriet og (3) det produkt, som batteriet anvendes i.

2. Skil ikke batteripakken ad.

3. Hvis driftstiden bliver betydeligt kortere, skal du

straks ophøre med brugen. Brug kan medføre risiko for overophedning, risiko for forbrændinger eller endog eksplosion.

4. Hvis du får elektrolyt i øjnene, skal du med det samme rense øjnene med rent vand og søge læge. Dette kan medføre tab af synet.

5. Kortslut ikke batteripakken: (1) Undgå at røre ved terminalerne med ledende

materiale.

(2) Undgå at opbevare batteripakken i en

beholder med andre metalgenstande som

f.eks. søm, mønter osv. (3) Udsæt ikke batteripakken for vand eller regn. Hvis batteriet kortsluttes, kan det medføre voldsom strøm, overophedning, mulige forbrændinger og endog nedbrud.

6. Undgå at opbevare værktøjet og batteripakken på steder, hvor temperaturen kan komme op på eller overstige 50°C.

7. Sæt ikke ild til batteripakken, selvom den er alvorligt beskadiget eller helt udtjent. Batteripakken kan eksplodere ved brand.

8. Undgå at tabe eller slå på batteriet.

9. Undlad brug af et beskadiget batteri.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods.

Ved kommerciel transport, f.eks. af tredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også

ENC007-12

Page 63

eventuel mere detaljeret national lovgivning. Tape eller tildæk åbne kontakter, og pak batteriet på en måde, så det ikke kan flytte sig rundt i pakningen.

11. Følg de lokale bestemmelser med hensyn til

bortskaffelse af batteri.

12. Brug kun batterierne med de produkter, som er specificeret af Makita. Monteres batterierne i

produkter, som ikke er kompatible, kan det muligvis resultere i brand, kraftig varmeudvikling, eksplosion eller lækage af elektrolyt.

GEM DISSE INSTRUKTIONER.

FORSIGTIG: Brug kun originale batterier fra

Makita.

Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, personskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maskinen og opladeren.

Tips til, hvordan du forlænger batteriets levetid

1. Oplad batteripakken, før den bliver helt afladet. Ophør med at bruge værktøjet, og udskift batteripakken, hvis strømmen til værktøjet aftager.

2. Oplad aldrig en fuldt opladet batteripakke. Overopladning forkorter batteriets levetid.

3. Oplad batteripakken ved stuetemperatur på 10°C 40°C. Lad batteripakken køle ned før den oplades, hvis den er varm.

4. Oplad batteripakken, hvis du ikke skal anvende den i en længere periode (mere end seks måneder).

FUNKTIONSBESKRIVELSE

FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og at

batteripakken er taget ud, før du justerer maskinen eller kontrollerer dens funktion.

Montering eller afmontering af batteripakken (Fig. 7)

FORSIGTIG:

• Sluk altid for maskinen inden montering eller

afmontering af batteripakken.

• Hold godt fast i maskinen og batteripakken, når du

monterer eller afmonterer batteripakken. Hvis maskinen og batteripakken ikke holdes ordentligt fast, kan de glide ud af hænderne og resultere i skader på

maskinen og batteripakken samt personskade. Afmonter batteripakken ved at holde ned på knappen foran på batteripakken og skubbe den af maskinen. Ved montering af batteripakken justeres tungen på batteripakken med rillen i huset, hvorefter pakken skubbes ind på plads. Sæt den hele vejen ind, indtil den låses på plads med et lille klik. Hvis den røde indikator øverst på knappen er synlig, er batteripakken ikke låst helt fast.

FORSIGTIG:

• Sæt altid batteripakken helt ind, indtil den røde indikator ikke længere er synlig. Ellers kan den falde ud af maskinen og skade dig eller andre personer i nærheden.

• Anvend ikke kræfter ved monteringen af batteripakken. Hvis den ikke glider let ind, er den ikke indsat korrekt.

BEMÆRK:

• Maskinen fungerer ikke med kun en batteripakke.

• Når batteripakken ikke kan fjernes nemt, skal du skubbe på den fra den modsatte side af knappen og skyde den ud.

Maskin-/batteribeskyttelsessystem

Maskinen er udstyret med et maskin-/ batteribeskyttelsessystem. Dette system slukker automatisk for strømmen til motoren for at forlænge maskin- og batterilevetiden. Maskinen stopper automatisk under anvendelsen, hvis maskinen eller batteriet udsættes for en af de følgende situationer. I visse situationer lyser indikatorerne. (Fig. 8)

Overbelastningsbeskyttelse

Når maskinen anvendes på en måde, der får den til at trække unormalt meget strøm, standser maskinen automatisk uden nogen indikationer. I denne situation skal du slukke for maskinen og standse den anvendelse, som gjorde maskinen overbelastet. Tænd derefter på maskinen for starte igen.

Overophedningsbeskyttelse for maskine

Når maskinen overophedes, standser maskinen automatisk, og overophedningsindikatoren lyser i ca. 60 sekunder. I denne situation skal du lade maskinen køle af, inden du tænder for maskinen igen.

Overophedningsbeskyttelse for batteri

Når batteriet overophedes, standser maskinen automatisk uden nogen indikationer. Maskinen starter ikke, selvom du trykker på afbryderkontakten. I denne situation skal du lade batteriet køle af, inden du tænder for maskinen igen.

BEMÆRK:

Batterioverophedningsbeskyttelsen fungerer kun med en batteripakke med en stjernemærkning. (Fig. 9)

Overafladningsbeskyttelse

Når den resterende batterikapacitet bliver lav, blinker batteriindikatoren på den pågældende batteriside. Ved yderligere brug standser maskinen, og batteriindikatoren lyser i ca. 10 sekunder. Udskift batteripakken i denne situation.

Angivelse af den resterende batterikapacitet

Kun til akkuer med indikatoren (Fig. 10)

Tryk på kontrolknappen på akkuen for at få vist den resterende batteriladning. Indikatorlampen lyser i nogle sekunder.

Page 64

Indikatorlamper

Tændt Slukket Blinker

BEMÆRK:

• Afhængigt af anvendelsesforholdene og den omgivende temperatur, kan angivelsen muligvis afvige en smule fra den egentlige kapacitet.

Resterende

kapacitet

75% til 100%

50% til 75%

25% til 50%

0% til 25%

Oplad batteriet.

Der opstod

muligvis

funktionsfejl på

batteriet.

Indstilling af skæredybde (Fig. 11)

FORSIGTIG:

• Skru håndtaget godt fast, når skæredybden er indstillet.

Løsn håndtaget på dybdeguiden og flyt basen op eller ned. Fastgør basis ved at stramme håndtaget på den ønskede skæredybde. Du opnår renere og sikrere snit ved at indstille skæredybden, så der ikke stikker mere end én klingetand ud under arbejdsemnet. Anvendelse af den korrekte skæredybde hjælper med at reducere risikoen for farlige TILBAGESLAG, som kan forårsage personskade.

Skråsnit (Fig. 12 og 13)

Løsn fronthåndtaget og den bagerste vingemøtrik. Indstil den ønskede vinkel (0° - 50°) ved at dreje tilsvarende, og stram håndtaget og vingemøtrikken godt fast. (Fig. 14) Benyt 45° stopperen til nøjagtigt snit i en vinkel på 45°. Drej stopperen helt med uret for skråsnit (0° - 45°), og drej den mod uret for skråsnit på 0° - 50°.

Indstilling (Fig. 15)

Ved lige snit justeres 0°-positionen forrest på basen ind med skærelinjen. For skråsnit på 45° justeres 45°positionen med den. Positionen af topguiden er justerbar.

Betjening af afbryderkontakt (Fig. 16)

FORSIGTIG:

• Før batteripakken sættes i maskinen, skal du altid kontrollere, at afbryderkontakten reagerer korrekt og vender tilbage i “OFF”-stillingen, når du slipper den.

• Træk ikke hårdt i afbryderkontakten uden at trykke på låsehåndtaget. Dette kan ødelægge kontakten.

Et låsehåndtag forhindrer, at afbryderkontakten aktiveres ved et uheld. Maskinen startes ved at trykke

låsehåndtaget ind og trække i afbryderkontakten. Slip afbryderkontakten for at stoppe.

ADVARSEL:

• Af hensyn til din sikkerhed er maskinen forsynet med et låsehåndtag, der forhindrer, at maskinen starter ved et uheld. Brug ALDRIG maskinen, hvis den kører, når du trækker i afbryderkontakten uden at trykke på låsehåndtaget. Indlever maskinen til et MAKITAservicecenter til reparation, FØR den benyttes igen.

• Du må ALDRIG fastgøre låsehåndtaget med tape eller omgå dets funktion.

MONTERING

FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og at batteripakken er taget ud, før du udfører nogen form for arbejde på maskinen.

Afmontering eller montering af savklingen

FORSIGTIG:

• Sørg for, at klingen er monteret, så tænderne peger opad foran på maskinen.

• Anvend kun den medfølgende Makita-skruenøgle til at montere eller afmontere klingen. (Fig. 17)

For at afmontere klingen skal du trykke på spindellåsen, så klingen ikke kan dreje, og anvende skruenøglen til at løsne sekskantbolten mod urets retning. Fjern derefter sekskantbolten, den ydre flange og klingen.

For maskine med en indre flange til andet end en savklinge med en huldiameter på 15,88 mm (Fig. 18)

Den indre flange har et særligt diameterfremspring på den ene side af den, og et andet diameterfremspring på den anden side. Vælg den korrekte side, hvor fremspringet passer perfekt ind i savklingehullet. Monter derefter den indre flange på monteringsspindlen så den korrekte side af fremspringet på den indre flange vender udad, og placer derefter savklingen på den ydre flange. SØRG FOR AT SPÆNDE SEKSKANTBOLTEN ORDENTLIGT TIL I URETS RETNING.

FORSIGTIG:

• Sørg for at fremspringet “a” på den indre flange, som er placeret udvendigt, passer perfekt ind i savklingehullet “a”. Monteres klingen på den forkerte

side kan det medføre farlige vibrationer. (Fig. 19)

Ved skift af klinger skal du sørge for også at fjerne opsamlet savsmuld fra den øverste og nederste klingebeskytter. Du skal dog stadig kontrollere den nederste klingebeskytters funktion, hver gang maskinen skal anvendes.

For maskine med en indre flange til en savklinge med en huldiameter på 15,88 mm (landespecifik) (Fig. 20 og 21)

Monter den indre flange med dens forsænkede side vendende ud mod monteringsspindlen og placer derefter savklingen (med ringen monteret om nødvendigt), den ydre flange og sekskantbolten. SØRG FOR AT SPÆNDE SEKSKANTBOLTEN ORDENTLIGT TIL I URETS RETNING.

Page 65

ADVARSEL:

• Inden savklingen monteres på spindlen, skal du altid sikre dig at den korrekte ring, der passer til akselhullet i den savklinge, som du agter at anvende, er monteret mellem den indre og ydre flange. Anvendelse af det forkerte akselhul kan

medføre forkert montering af savklingen, hvilket forårsager klingebevægelse og alvorlig vibration med muligt tab af kontrol under anvendelsen og alvorlig personskade som følge.

Opbevaring af unbrakonøgle (Fig. 22)

Opbevar unbrakonøglen som vist i figuren, når den ikke anvendes, for at forhindre, at den bliver væk.

Tilslutning af en støvsuger

Ekstratilbehør (Fig. 23 og 24)

Hvis du ønsker at holde arbejdsområdet rent under savning, kan du tilslutte en Makita-støvsuger til maskinen. Montér støvmundstykket på maskinen ved hjælp af skruen. Slut derefter støvsugerslangen til støvmundstykket som vist på figuren.

BETJENING

FORSIGTIG:

• Sørg for at flytte maskinen lige fremad uden at bruge magt. Hvis maskinen tvinges eller vrides, kan det medføre overophedning af motoren og farligt tilbageslag, som kan føre til alvorlig personskade.

• Anvend altid et frontgreb og baghåndtag og hold godt fast i maskinen i både frontgrebet og baghåndtaget under anvendelse. (Fig. 25)

Hold godt fast i maskinen. Maskinen har både et frontgreb og et baghåndtag. Hold maskinen med begge hænder. Hvis begge hænder holder på saven, kan du ikke blive skåret af klingen. Placer basen på det arbejdsemne, der skal skæres i, uden at klingen berører arbejdsemnet. Tænd derefter for maskinen, og vent, indtil klingen når fuld hastighed. Flyt maskinen fremad hen over arbejdsemnet, idet maskinen holdes fladt og flyttes jævnt frem, indtil savningen er færdig. Du opnår rene snit ved at holde savelinjen lige og flytte maskinen med jævn hastighed. Forsøg ikke at dreje eller tvinge maskinen tilbage til skæringslinjen, hvis snittet ikke følger den ønskede skæringslinje. Hvis du gør dette, kan klingen komme i klemme, hvilket kan medføre farligt tilbageslag med risiko for alvorlig personskade. Slip kontakten, vent, til klingen er stoppet, og tag derefter maskinen ud. Juster maskinen med den nye skæringslinje, og start skæringen igen. Sørg for at placere dig, så du ikke bliver udsat for de spåner og træsmuld, der udstødes fra saven. Bær øjenbeskyttelse for at undgå personskade.

Parallelanslag (styrepind) (Fig. 26)

Med det praktiske parallelanslag kan du udføre ekstremt præcise lige skæringer. Skub blot parallelanslaget op mod siden af arbejdsemnet og fastgør det med spændehåndtaget forrest på maskinens base. Det gør det også muligt at foretage flere skæringer med ens bredde.

VEDLIGEHOLDELSE

FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og at stikket er taget ud, før du udfører inspektion eller vedligeholdelse.

• Brug aldrig benzin, benzen, fortynder, alkohol eller lignende. Det kan muligvis medføre misfarvning, deformation eller revner.

Justering til nøjagtige skæringsvinkler på 0° og 45° (lodret og 45°-skæring) (Fig. 27 og 28)

Denne justering er udført på fabrikken. Hvis justeringen er unøjagtig, skal du indstille justeringsskruerne med en unbrakonøgle, mens de 0° eller 45° kontrolleres med klingen og basis ved hjælp af en trekantlineal, en firkantlineal e.l.

Parallelismejustering (Fig. 29)

Parallelismen mellem klingen og basis er blevet justeret på fabrikken. Men hvis den ikke passer, kan du justere den vha. følgende procedure. Sørg for at alle håndtag og skruer er strammet. Løsn skruen en smule som illustreret. Mens du åbner den nederste klingebeskytter, flyttes det bagerste af basis, så afstanden A og B er lige store. Stram skruen fast efter justeringen. Foretag et testsnit for at opnå en korrekt parallelisme.

Udskiftning af kulbørsterne (Fig. 30)

Tag regelmæssigt kulbørsterne af, og efterse dem. Udskift dem, når de er nedslidt til slidgrænsen. Hold kulbørsterne rene og frie til at glide i holderne. Begge kulbørster skal udskiftes samtidig. Brug altid identiske kulbørster. Brug en skruetrækker til at fjerne kulholderdækslerne. Tag de udslidte kulbørster ud, monter de nye, og fastgør kulholderdækslerne. (Fig. 31) Efter udskiftning af børsterne skal du sætte batteripakken ind i maskinen og slide børsterne til ved at lade maskinen køre uden belastning i cirka 1 minut. Kontroller derefter maskinen under kørsel, samt at den elektriske bremse fungerer, når afbryderkontakten slippes. Kontakt det lokale Makita-servicecenter for at få maskinen repareret, hvis den elektriske bremse ikke fungerer korrekt. For at holde produktet SIKKERT og PÅLIDELIGT skal reparationer samt al anden vedligeholdelse eller justering udføres af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele.

EKSTRAUDSTYR

FORSIGTIG:

• Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til.

Henvend dig til dit lokale Makita-servicecenter, hvis du har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.

Page 66

• Savklinger

• Parallelanslag (styrepind)

• Støtteskinne

• Støtteskinneadapter

• Støvmundstykke

• Unbrakonøgle

• Originalt batteri og oplader fra Makita

BEMÆRK:

• Visse dele på listen er muligvis indeholdt maskinindpakningen som standardtilbehør. De kan variere fra land til land.

Støj

ENG905-1

Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN62841:

Lydtryksniveau (L Lydeffektniveau (L Usikkerhed (K): 3 dB (A)

• De(n) angivne støjemissionsværdi(er) er målt i

): 94 dB (A)

): 105 dB (A)

ENG907-1

overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne støjemissionsværdi(er) kan også anvendes i en præliminær eksponeringsvurdering.

ADVARSEL:

• Bær høreværn.

• Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden).

Vibration

ENG900-1

Den samlede vibrationsværdi (treaksiel vektorsum) bestemt i overensstemmelse med EN62841:

Arbejdstilstand: savning i træ Vibrationsemission (a Usikkerhed (K): 1,5 m/s

): 2,5 m/s2 eller mindre

h,W

ENG901-2

• De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering.

ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en

vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden).

EF-overensstemmelseserklæring

Kun for europæiske lande

EF-overensstemmelseserklæringen er inkluderet som appendiks A til denne betjeningsvejledning.

Page 67

ΕΛΛΗΝΙΚΑ (Πρωτογενείς οδηγίες)

Περιγραφή γενικής όψης

1. Κόκκινη ένδειξη

2. Κουμπί

3. Κασέτα μπαταρίας

4. Δείκτης μπαταρίας

5. Δείκτης υπερθέρμανσης

6. Ένδειξη άστρου

7. Ενδεικτικές λυχνίες

8. Κουμπί ελέγχου

9. Μοχλός

10. Μπροστινός μοχλός

11. Πίσω παξιμάδι πεταλούδας

12. Αναστολέας

13. Γραμμή κοπής (θέση 0°)

14. Γραμμή κοπής (θέση 45°)

15. Βίδα

16. Σκανδάλη δι

17. Μοχλός ασφάλισης

18. Εξαγωνικό κλειδί

19. Ξεσφίξτε

20. Σφίξτε

21. Κλείδωμα άξονα

22. Άξονας στερέωσης

23. Εσωτερική φλάντζα

24. Δισκοπρίονο

25. Εξωτερική φλάντζα

26. Εξάγωνο μπουλόνι

ακ

όπτης

27. Δακτύλιος

28. Στόμ ιο σκόνης

29. Ηλεκτρική σκούπα

30. Εύκαμπτος σωλήνας

31. Μοχλός σύσφιξης

32. Οδηγός κοπής (Οδηγός χάρακας)

33. Βίδα ρύθμισης για 45°

34. Βίδα ρύθμισης για 0°

35. Τριγωνικός οδηγός

36. Βάση

37. Ένδειξη ορίου

38. Κατσαβίδι

39. Καπάκι υποδοχής για καρβουνάκια

ΠΡΟΔΙΑΓΡΑΦΕΣ

Μοντέλο DHS710

Διάμετρος

Μέγιστο βάθος κοπής

Ταχύ τ η τα χωρίς φορτίο (min

Ονομαστική τιμή τάσης D.C. 36 V

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά ενδέχεται να διαφέρουν ανάλογα με τη χώρα.

• Το βάρος μπορεί να διαφέρει αναλόγως του προσαρτήματος(ων), συμπεριλαμβανομένης της κασέτας μπαταρίας. Ο ελαφρύτερος και ο βαρύτερος συνδυασμός, σύμφωνα με τη Δ

λά

μας 1

στις 0° 66 - 68,5 mm στις 45° 47,5 - 49 mm στις 50° 42,5 - 44 mm

-1

) 4.800

Ολικό μήκος 356 mm

Καθαρό βάρος 3,9 - 4,6 kg

ιαδικασία-EPTA 01/2014, εμφανίζονται στον πίνακα.

85 - 190 mm

Ισχύουσα κασέτα μπαταρίας και φορτιστής

Κασέτα μπαταρίας

Φορτιστής DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF

• Μερικές από τις κασέτες μπαταριών και φορτιστές που παρατίθενται παρακάτω μπορεί να μην είναι διαθέσιμες ανάλογα με την περιοχή κατοικίας σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Χρησιμοποιήστε μόνο τις κασέτες μπαταριών και τους φορτιστές που παρατίθενται παρακάτω. Η χρήση άλλων κασετών μπαταριών και φορτιστών μπορεί να προκαλέσει τραυματισμό ή/και φωτιά.

Προοριζόμενη χρήση

Το εργαλείο αυτό προορίζεται για την εκτέλεση ευθειών κοπών κατά μήκος και κατά πλάτος και λοξών κοπών με κλίση σε ξύλο, ενώ βρίσκεται σε σταθερή επαφή με το τεμάχιο εργασίας. Με τα κατάλληλα γνήσια δισκοπρίονα της Makita, άλλα υλικά μπορούν επίσης να πριονιστούν.

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/

ENE078-2

BL1850B/BL1860B

εικονογραφήσεις και προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση όλων των

οδηγιών που αναγράφονται κατωτέρω μπορεί να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

Φυλάξτε όλες τις

Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικό εργαλείο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις

προειδοποιήσεις ασφάλειας, οδηγίες,

GEA010-2

προειδοποιήσεις και τις οδηγίες για μελλοντική παραπομπή.

Στις προειδοποιήσεις, ο όρος “ηλεκτρικό εργαλείο” αναφέρεται σε ηλεκτρικό εργαλείο που τροφοδοτείται από την κύρια παροχή ηλεκτρικού ρεύματος (με ηλεκτρικό

Page 68

καλώδιο) ή σε ηλεκτρικό εργαλείο που τροφοδοτείται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

ΠΡΟΕΙΔΟΠΟΙΉΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΆΛΕΙΑ ΤΟΥ ΦΟΡΗΤΟΎ ΔΙΣΚΟΠΡΊΟΝΟΥ

Διαδικασίες κοπής

1. ΚΙΝΔΥΝΟΣ: Κρατάτε τα χέρια σας μακριά από

την περιοχή κοπής και τη λάμα. Κρατάτε το άλλο σας χέρι πάνω στη βοηθητική λαβή, ή στο περίβλημα μοτέρ. Αν κρατάτε το πριόνι και με τα δύο

χέρια, δεν είναι δυνατό να κοπούν από τη λάμα.

2. Μην απλώνετε τα χέρια σας κά

εργασίας. Το προστατευτικό δεν σας παρέχει προστασία από τη λάμα κάτω από το τεμάχιο εργασίας.

3. Ρυθμίστε το βάθος κοπής σύμφωνα με το πάχος

του τεμαχίου εργασίας. Λιγότερο από ένα ολόκληρο

δόντι από τα δόντια της λάμας πρέπει να φαίνεται κάτω από το τεμάχιο εργασίας.

4. Μην κρατ

σας ή πάνω στο πόδι σας ενώ το κόβετε. Ασφαλίστε το τεμάχιο εργασίας σε μια σταθερή πλατφόρμα. Είναι σημαντικό να στηρίζετε το τεμάχιο

εργασίας κατάλληλα για να ελαχιστοποιήσετε την έκθεση του σώματός σας, την εμπλοκή της λάμας ή την απώλεια ελέγχου. (Εικ.1

5. Κρατ

επιφάνειες χειρολαβής όταν εκτελείτε μια εργασία κατά την οποία το κοπτικό εργαλείο μπορεί να έρθει σε επαφή με κρυμμένα καλώδια ή με το καλώδιό του. Αν γίνει επαφή με κάποιο ηλεκτροφόρο

καλώδιο, τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου θα γίνουν και αυ και μπορεί να προκληθεί ηλεκτροπληξία στο χειριστή.

6. Όταν τεμαχίζετε, να χρησιμοποιείτε πάντα οδηγό

κομματιού ή άλλο οδηγό με ευθύγραμμη ακμή.

Αυτό βελτιώνει την ακρίβεια της κοπής και μειώνει την πιθανότητα εμπλοκής της λάμας.

7. Να χρησιμοποιείτε πάντα λάμες με το σωστό

μέγεθος και το σωστό σχήμα (σχήμα διαμαντιού έν

Οι λάμες που δεν ταιριάζουν με τον εξοπλισμό στερέωσης του πριονιού θα λειτουργούν έκκεντρα, προκαλώντας απώλεια ελέγχου.

8. Μη χρησιμοποιείτε ποτέ στη λάμα ροδέλες ή

μπουλόνια που είναι κατεστραμμένα ή λανθασμένου μεγέθους. Οι ροδέλες και μπουλόνια

λάμας έχουν σχεδιαστεί ειδικά για το πριόνι σας, για βέλτιστη απόδοση κα

Αιτίες κλοτσήματος και σχετικές προειδοποιήσεις

– Το κλότσημα είναι μια ξαφνική αντίδραση όταν η λάμα

πριονιού είναι αποκομμένη, μπλοκαρισμένη ή ευθυγραμμισμένη λανθασμένα, και προκαλεί την ανεξέλεγκτη ανύψωση του πριονιού έξω από το τεμάχιο εργασίας και προς τη μεριά του χειριστή.

– Όταν η λάμα είναι αποκομμένη ή μπ

σφιχτ αντίδραση του μοτέρ οδηγεί το εργαλείο με ταχύτητα προς τη μεριά του χειριστή.

– Αν η λάμα παραμορφωθεί ή ευθυγραμμιστεί

λανθασμένα κατά την κοπή, τα δόντια στο πίσω μέρος

άτε ποτ

έ το τεμάχιο εργασίας στα χέρια

άτε το ηλεκτρικό εργαλείο από τις μονωμένες

ντι στρογγυλού σχήματος) οπών στερέωσης.

ι ασ

ά από την εγκοπή, αυτή ακινητοποιείται και η

τω από το τεμ

)

φάλεια λειτουργίας.

λοκαρισμένη

GEB151-1

τά ηλεκτροφ

άχιο

όρα

της λάμας μπορεί να σκάψουν μέσα στην άνω επιφάνεια του ξύλου και έτσι η λά εγ

κοπή και να αναπηδήσει προς τη μεριά του χειριστή. Το κλότσημα προκαλείται όταν το πριόνι χρησιμοποιείται λανθασμένα ή/και όταν οι διαδικασίες ή οι συνθήκες λειτουργίας είναι λανθασμένες. Μπορεί να αποφευχθεί αν ληφθούν οι κατάλληλες προφυλάξεις που αναφέρονται παρακάτω.

1. Να κρατάτε το πριόνι γερά κα

να τοποθετείτε τους βραχίονές σας με τρόπο ώστε να αντιστέκονται στη δύναμη του κλοτσήματος. Να τοποθετείτε το σώμα σας πλευρικά της λάμας, αλλά όχι στην ίδια ευθεία με τη λάμα. Το κλότσημα

μπορεί να προκαλέσει την αναπήδηση του πριονιού προς τα πίσω, αλλά ο χε κλότσημα αν λάβει τις κατάλληλες προφυλάξεις.

2. Όταν εμποδίζεται η κίνηση της λάμας ή όταν

διακόπτεται η κοπή για οποιοδήποτε λόγο, αφήστε τη σκανδάλη και κρατήστε ακίνητο το πριόνι μέσα στο υλικό έως ότου ακινητοποιηθεί η λάμα. Μη δοκιμάσετε ποτέ να βγάλετε το πριόνι από το τε προς τα πίσω όταν η λάμα κινείται, επειδή μπορεί να κλοτσήσει. Ελέγξτε και πάρτε διορθωτικά μέτρα

για να εξαλείψετε την αιτία πιασίματος της λάμας.

3. Όταν ξεκινάτε ξανά την κοπή ενός τεμαχίου

εργασίας, κεντράρετε τη λάμα πριονιού στην εγκοπή με τρόπο ώστε τα δόντια της λάμ μην έχ

μια λάμα πριονιού, το εργαλείο μπορεί να αναπηδήσει από το τεμάχιο εργασίας ή να κλοτσήσει όταν το θέσετε ξανά σε λειτουργία.

4. Πρέπει να στηρίζετε τις μεγάλες πλάκες για να

ελαχιστοποιείτε τον κίνδυνο να πιαστεί η λάμα, αλλά και να κ

λυγίζουν κάτω από το βάρος τους. Πρέπει να τοποθετείτε στηρίγματα κάτω από τις πλάκες, και στις δύο πλευρές, κοντά στη γραμμή κοπής και κοντά στην άκρη της πλάκας. (Εικ.2 & 3)

5. Μη χρησιμοποιείτε λάμες αμβλυμένες ή με ζημιές.

Ατρόχιστες λάμες ή ακατάλληλα τοποθετημένες λάμες δημιουργούν στενή το τριβή, πιάσιμο της λάμας και κλότσημα.

6. Οι μοχλοί ασφάλισης του βάθους λάμας και της

ρύθμισης λοξοτομής πρέπει να είναι σφιχτοί και ασφαλισμένοι πριν από την κοπή. Αν η ρύθμιση

λάμας μετακινείται κατά την κοπή, μπορεί να προκληθεί πιάσιμο και κλότσημα.

7. Δώστε μεγάλη προσοχή όταν πριονίζετε σε

υπ

η λάμα προεξέχει, μπορεί να κόψει αντικείμενα που θα προκαλέσουν κλότσημα.

8. Κρατήστε ΠΑΝΤΑ το εργαλείο σταθερά με τα δύο

χέρια. Μην τοποθετείτε ΠΟΤΕ το χέρι, το πόδι ή οποιοδήποτε μέρος του σώματός σας κάτω από τη βάση του εργαλείου ή πίσω από το πρι ειδ

συμβεί κλότσημα, το πριόνι μπορεί εύκολα να πηδήξει προς τα πίσω πάνω από το χέρι σας, οδηγώντας σε σοβαρό προσωπικό τραυματισμό. (Εικ.4)

9. Ποτέ μην εξαναγκάσετε το πριόνι. Να σπρώχνετε

το πριόνι προς τα μπροστά με τέτοια ταχύτητα ώστε η λάμα να κό

ζορ ίζ ετε το πριόνι μπορεί να προκληθούν

μάχιο εργασ

ουν πιαστεί μέσα στο υλικό. Αν εμποδίζεται

λοτσήσει. Μεγ

μή πρ

ρχοντες τοίχους ή άλλες τυφλές περιοχές. Αν

ικά όταν δημιουργείται εγκάρσιες κοπές. Αν

βει χω

μα να βγει από την

ι με τα δύ

ιριστής μπ

ίας ούτε να το τραβήξετε

άλα τεμάχια τείνουν να

οκαλώντας υπερβολική

ρίς να επιβραδύνει. Αν

ο χέρια και

ορεί να ελέγξει το

ας να

όνι,

Page 69

ανομοιόμορφες κοπές, απώλεια της ακρίβειας και πιθανώς κλότσημα.

Λειτουργία προστατευτικού

1. Ελέγξτε τον κάτω προφυλακτήρα για κατάλληλο κλείσιμο πριν από κάθε χρήση. Μη θέτετε σε λειτουργία το πριόνι αν ο κάτω προφυλακτήρας δεν κινείται ελεύθερα και δεν κλείνει αμέσως. Μη συγκρατείτε και μη δένετε ποτέ τον κάτω προφυλακτήρα στην ανοιχτή θέση. Αν το πριόνι

πέσει τυχ

λυγίσει. Σηκώστε τον κάτω προφυλακτήρα με τη βοήθεια της ανασυρόμενης λαβής και βεβαιωθείτε ότι κινείται ελεύθερα και δεν ακουμπά τη λάμα ή κάποιο άλλο μέρος, σε όλες τις γωνίες και βάθη κοπής.

2. Ελέγξτε τη λειτουργία του ελατηρίου του κάτω προφυλακτήρα. Αν ο π ελατήριο δεν λειτουργούν κατάλληλα, πρέπει να συντηρηθούν πριν από τη χρήση. Ο κάτω

προφυλακτήρας μπορεί να λειτουργεί αργά λόγω τμημάτων με ζημιές, αποθέματα κόλλας ή συσσώρευσης απορριμμάτων.

3. Ο κάτω προφυλακτήρας μπορεί να αποσυρθεί χειροκίνητα μόνο για ειδικές κοπές όπως “κοπές βύθισης” και “σύνθετες κοπές”. Σηκώστε το κά μόλις η λάμα εισέλθει στο υλικό, ο κάτω προφυλακτήρας πρέπει να ελευθερωθεί. Για όλα τα

άλλα πριονίσματα, ο κάτω προφυλακτήρας πρέπει να λειτουργεί αυτόματα.

4. Να παρατηρείτε πάντα ότι ο κάτω προφυλακτήρας καλύπτει τη λάμα πριν τοποθετήσετε το πριόνι σε πάγκο ή στο πά

Αν η λάμα δεν προστατεύεται και κινείται ελεύθερα, το πριόνι θα κινηθεί προς τα πίσω, κόβοντας ότι βρεθεί στο δρόμο του. Να είστε ενήμεροι για τον χρόνο που χρειάζεται για τη λάμα να σταματήσει αφού ο διακόπτης έχει απελευθερωθεί.

5. Για να ελέγξετε τον κάτω προφυλακτήρα, ανοίξτε τον κάτω προφυλακτήρα με το χέρι κα συνέχεια, αφήστε και παρακολουθήστε το κλείσιμο του προφυλακτήρα. Επίσης, ελέγξτε να δείτε ότι η λαβή απόσυρσης δεν αγγίζει το περίβλημα του εργαλείου. Είναι ΠΟΛΥ

ΕΠΙΚΙΝΔΥΝΟ να αφήνετε τη λάμα εκτεθειμένη και μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό.

Πρόσθετες προειδοποιήσεις ασφάλειας

1. Δώστε μεγάλη προσοχή όταν κό ξυλεία επεξεργασμένη με πίεση ή ξύλο που περιέχει κόμπους. Διατηρήστε ομαλή προώθηση του

εργαλείου χωρίς να μειώνετε την ταχύτητα της λάμας, προκειμένου να αποφύγετε την υπερθέρμανση των άκρων της λάμας.

2. Μην επιχειρήσετε να αφαιρέσετε κομμένο υλικό όταν η λάμα κινείται. Περιμένετε μέχρι να σταματήσει η λάμα πρ

Οι λάμες περιστρέφονται και μετά το σβήσιμο.

3. Αποφεύγετε την κοπή καρφιών. Ελέγξτε και

αφαιρέστε όλα τα καρφιά από την ξυλεία πριν από την κοπή.

4. Τοποθε τήστε το πλατύτερο τμήμα της βάσης του πριονιού σε εκείνο το τμήμα του τεμαχίου εργασίας που στηρίζεται σταθερά, και όχι στο

ίως, ο κάτω προφυλακτήρας μπορεί να

βετε νω

ι το

στη

ι,

πό ξύλο,

τωμα.

ροφυλακτήρας κα

τω προφυλακτήρα αποσύροντας τη λαβή και

ιν πι

άσετε κομμένο υλικό.

τμήμα εκ Αν το τεμάχιο εργασίας είναι κοντό ή μικρό, συγκρατήστε το. ΜΗ ΠΡΟΣΠΑΘΕΙΤΕ ΝΑ ΚΡΑΤΑΤΕ ΜΙΚΡΑ ΤΕΜΑΧΙΑ ΜΕ ΤΟ ΧΕΡΙ! (Εικ.5)

5. Πριν τοποθετήσετε το εργαλείο κάτω μετά το τέλος της κοπής, βεβαιωθείτε ότι έκλεισε το προστατευτικό και ακινητοποιήθηκε τελείως η λάμα.

6. Μη δοκι δισκοπρίονο είναι στερεωμένο ανάποδα σε μια μέγκενη. Αυτό είναι εξαιρετικά επικίνδυνο και μπορεί να οδηγήσει σε σοβαρά ατυχήματα. (Εικ.6)

7. Μερικά υλικά περιέχουν χημικά που μπορεί να είναι τοξικά. Προσέχετε ώστε να αποφεύγετε την εισπνοή σκόνης και την επαφή με το δέρμα. Ακολουθείτε τα δεδ παρέχονται από τον προμηθευτή.

8. Μη σταματάτε τις λάμες με πλευρική πίεση στη λάμα πριονιού.

9. Μη χρησιμοποιείτε αποξεστικούς τροχούς.

10. Χρησιμοποιείτε μόνο τη λάμα πριονιού με τη

διάμετρο που είναι επισημασμένη στο εργαλείο ή που καθορίζεται στο εγχειρίδιο. Η χρήση μιας

λάμας λανθασμένου μεγέθους μπορεί να επηρεάσει τη σωσ προστατευτικού, γεγονός που μπορεί να έχει ως αποτέλεσμα σοβαρό προσωπικό τραυματισμό.

11. Κρατάτε τη λάμα κοφτερή και καθαρή. Η κόλλα και τα πριονίσματα ξύλου που έχουν ξεραθεί επάνω στις λάμες επιβραδύνουν το πριόνι και αυξάνουν την πιθανότητα κλοτσήματος. Διατηρείτε τη λά αφού πρώτα τη βγάλετε από το εργαλείο και μετά την καθαρίσετε με καθαριστικό για κόλλα και πριονίσματα, ζεστό νερό ή κηροζίνη. Μη χρησιμοποιήσετε ποτέ βενζίνη.

12. Να φοράτε προσωπίδα κατά της σκόνης και ωτοασπίδες όταν χρησιμοποιείτε το εργαλείο.

13. Να χρησιμοποιείτε πάντα τη λάμα πριονιού που προορίζεται για την κο κόψετε.

14. Να χρησιμοποιείτε μόνο λάμες πριονιού που είναι επισημασμένες με ταχύτητα ίση με ή υψηλότερη από την ταχύτητα που είναι επισημασμένη στο εργαλείο.

15. (Για ευρωπαϊκές χώρες μόνο) Να χρησιμοποιείτε πάντα λάμα που συμμορφώνεται με το πρότυπο EN847-1.

ίνο που θα πέσει όταν θα γίνει η κοπή.

μά

σετε ποτέ να πριονίσετε όταν το

μένα ασφάλειας υλικού που

ή προστασία της λάμας ή τη λειτουργία του

πή το

υ υλικού που θα

ΦΥΛΑΞΕΤΕ ΑΥΤΕ Σ ΤΙΣ ΟΔΗΓΙΕΣ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε στην άνεση ή

στην εξοικείωσή σας με το προϊόν (που αποκτήθηκε από επανειλημμένη χρήση) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείας του παρόντος εργαλείου. Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η αμέλεια να ακολουθήσετε τους κανόνες ασφάλειας που διατυπώνονται στο παρόν εγχειρίδιο οδηγιών

μα κα

θαρή

Page 70

μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΚΑΣΕΤΑ

υς πι

ENC007-12

θανούς, πιο

οθέτηση

ΜΠΑΤΑΡΙΩΝ

1. Πριν χρησιμοποιήσετε την μπαταρία, διαβάστε όλες τις οδηγίες και τις ενδείξεις προφύλαξης στο (1) φορτιστή μπαταρίας, (2) την μπαταρία και (3) το προϊόν στο οποίο χρησιμοποιείται η μπαταρία.

2. Μην αποσυναρμολογείτε την μπαταρία.

3. Αν ο χρόνος λειτουργίας της μπαταρίας είναι

υπερβολικά σύντομος, διακόψτε αμέσως τη λειτουργία. Αν συνεχίσετε, μπορεί να έχει ως αποτέλεσμα το πιθανών εγκαυμάτων και ακόμη έκρηξης.

4. Αν μπει στα μάτια σας ηλεκτρολύτης, ξεπλύνετε με καθαρό νερό και αναζητήστε αμέσως ιατρική βοήθεια. Μπορεί να χάσετε την όρασή σας.

5. Μη βραχυκυκλώνετε την μπαταρία: (1) Μην αγγίζετε τους ακροδέκτες με αγώγιμο

υλικό.

(2) Μην αποθηκεύετε την μπαταρία σε δοχείο με

άλλα μεταλλικά αν

νομίσματα, κτλ. (3) Μην εκθέτετε την μπαταρία σε νερό ή βροχή. Αν βραχυκυκλωθεί η μπαταρία, μπορεί να προκληθεί μεγάλη ροή ηλεκτρικού ρεύματος, υπερθέρμανση, πιθανά εγκαύματα και ακόμη και καταστροφή της μπαταρίας.

6. Μην αποθηκεύετε το εργαλείο και την μπαταρία σε μέρη όπου η θερμοκρασία μπορεί να φτάσει ή να ξεπερ

7. Μην αποτεφρώνετε την μπαταρία ακόμη κι αν παρουσιάζει σοβαρή ζημιά ή είναι εντελώς φθαρμένη. Η μπαταρία μπορεί να εκραγεί σε φωτιά.

8. Να προσέχετε να μη σας πέσει η μπαταρία και να μη συγκρουστεί με κάποιο αντικείμενο.

9. Μη χρησιμοποιείτε μια μπαταρία που έχει υποστεί βλάβη.

10. Οι μπαταρίες ιό υπόκεινται στις απαιτήσεις της νομοθεσίας για επικίνδυνα αγαθά.

Για εμπορικές μεταφορές, για παράδειγμα από τρίτα μέρη, πρέπει να τηρούνται οι διαμεταφορείς, οι ειδικές απαιτήσεις στη συσκευασία και η επισήμανση. Για προετοιμασία του στοιχείου που αποστέλλεται, είναι απαραίτητο να συμβουλευτείτε έναν ειδικό για επικίνδυνα υλικά. Επίσης, τηρήστε το αναλυτικούς εθνικούς κανονισμούς. Καλύψτε με αυτοκόλλητη ταινία ή κρύψτε τις ανοικτές επαφές και συσκευάστε την μπαταρία με τρόπο που να μην μπορεί να μετακινείται μέσα στη συσκευασία.

11. Ακολουθήστε τους τοπικούς κανονισμούς σχετικά με την απόρριψη της μπαταρίας.

12. Χρησιμοποιείτε τις μπαταρίες μόνο με τα προϊόντα που καθορίζει η Maki

των μπαταριών σε μη συμμορφούμενα προϊόντα μπορεί να προκαλέσει πυρκαγιά, υπερβολική ζέστη, έκρηξη ή διαρροή ηλεκτρολύτη.

ν κί

νδυνο υπερθέρμανσης,

τικε

σει τους 50°C (122°F).

ων λιθίου που περιέχονται

ντ

ίμενα, όπως καρφιά,

ta. Η τοπ

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε μόνο γνήσιες

μπαταρίες της Makita.

Η χρήση μη γνήσιων μπαταριών Makita, ή μπαταριών που έχουν τροποποιηθεί, μπορεί να έχει ως αποτέλεσμα τη ρήξη της μπαταρίας, προκαλώντας πυρκαγιά, προσωπικό τραυματισμό και βλάβη. Επίσης, θα ακυρωθεί η εγγύηση της Makita για το εργαλείο και φορτιστή Makita.

Συμβουλές για τη διατήρηση της μέγιστης ζωής της μπαταρίας

1. Να φορτίζετε την μπαταρία πριν αποφορτιστεί εντελώς. Πάντοτε να διακόπτετε τη λειτουργία του εργαλείου και να φορτίζετε την μπαταρία όταν παρατηρείται μειωμένη ισχύ του εργαλείου.

2. Ποτέ μην επαναφορτίζετε μια πλήρως φορτισμένη μπαταρία. Αν υπερφορτίσετε την μπαταρία, μειώνεται η ωφέλιμη διάρκεια ζωής της.

3. Να φορτίζετε την μπαταρία σε θερμοκρασία δωματίου, δηλαδή στ 104°F). Αν η μπαταρία είναι θερμή, αφήστε την να ψυχθεί πριν τη φορτίσετε.

4. Φορτίστε την κασέτα μπαταρίας εάν δεν πρόκειται να την χρησιμοποιήσετε για περισσότερους από έξι μήνες.

C έως 40°C (50°F έως

ους 10°

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

ΠΡΟΣΟΧΗ:

• Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο

και έχετε βγάλει την κασέτα μπαταρίας πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία του εργαλείου.

Τοποθέτηση ή αφαίρεση της κασέτας μπαταρίας (Εικ.7)

ΠΡΟΣΟΧΗ:

• Πάντοτε να απενεργοποιείτε το εργαλείο πριν από την

τοποθέτηση ή την αφαίρεση της κασέτας μπαταρίας.

• Κρατήστε το εργαλείο και την κασέτα μπαταρίας

γερά κατά την τοποθέτηση ή την αφαίρεση της κασέτας μπαταρίας. Εάν δεν κρατήσετε το εργαλείο

και την μπαταρία καλά μπορεί να γλιστρήσουν από τα χέρια σας κα

μπαταρία αλλά και προσωπικός τραυματισμός. Για να βγάλετε την κασέτα μπαταρίας, σύρετε την από το εργαλείο ολισθαίνοντας το κουμπί στο μπροστινό μέρος της κασέτας. Για να τοποθετήσετε την κασέτα μπαταρίας, ευθυγραμμίστε τη γλωττίδα της κασέτας μπαταρίας με την εγκοπή στο περίβλημα και ολισθήστε τη στη θέσ Τοπο θ ε τ ήστε τη έως το τέρμα, δηλαδή έως ότου ασφαλίσει στη θέση και ακουστεί ένας χαρακτηριστικός ήχος “κλικ”. Αν μπορείτε να δείτε την κόκκινη ένδειξη στην πάνω πλευρά του κουμπιού, η μπαταρία δεν είναι πλήρως ασφαλισμένη.

ΠΡΟΣΟΧΗ:

• Πάντοτε να τοποθετείτε πλήρως την κασέτα μπαταρίας

για να μη φα

περίπτωση, μπορεί να πέσει κατά λάθος από το

ι να προκληθεί

ίνεται η κ

ζημιά στο εργαλείο και στη

η τη

όκκινη ένδειξη. Σε αντίθετη

ς.

Page 71

εργαλείο και να τραυματίσει εσάς ή κάποιον παρευρισκόμενο.

• Μην εισάγετε με τη βία την κασέτα μπαταρίας. Αν η κασέτα δεν ολισθαίνει με ευκολία, δεν την εισαγάγατε σωστά.

ΣΗΜΕΙΩΣΗ:

• Το εργαλείο δεν λειτουργεί με μόνο μια κασέτα μπαταρίας.

• Όταν η κασέτα μπαταρίας δεν απομακρύνεται εύκολα, σπρώξτε την από την απέναντι πλευ και σύρετέ την.

ρά το

υ κουμπιού

Σύστημα προστασίας εργαλείου/ μπαταρίας

Το εργαλείο είναι εφοδιασμένο με ένα σύστημα προστασίας εργαλείου/μπαταρίας. Αυτό το σύστημα διακόπτει αυτόματα το ρεύμα στον κινητήρα για να παρατείνεται η διάρκεια ζω ής του εργαλείου και της μπαταρίας. Το εργαλείο θα σταματήσει αυτόματα κατά τη λειτουργία όταν το εργαλείο ή η μπαταρία υποστούν μια από τις παρακάτω συνθήκες. Σε ορισμένες περ οι δείκτες. (Εικ.8)

Προστασία υπερφόρτωσης

Όταν το εργαλείο λειτουργεί με τρόπο που το κάνει να τραβά μια ασυνήθιστα μεγάλη ποσότητα ρεύματος, το εργαλείο σταματά αυτόματα χωρίς κάποια ένδειξη. Στην περίπτωση αυτή, απενεργοποιήστε το εργαλείο και σταματήστε την εφαρμογή που προκάλεσε την υπερφόρτωση του εργαλείου. Στη συνέχεια ενεργοποιήστε το ερ

Προστασία υπερφόρτωσης για το εργαλείο

Όταν το εργαλείο έχει υπερθερμανθεί, το εργαλείο σταματά αυτόματα και ο δείκτης υπερθέρμανσης ανάβει για περίπου 60 δευτερόλεπτα. Στην περίπτωση αυτή, αφήστε το εργαλείο να κρυώσει πριν ενεργοποιήσετε ξανά το εργαλείο.

Προστασία υπερφόρτωσης για τη μπαταρία

Όταν η μπαταρία έχει υπερθερμανθεί, το εργ στ

αματά αυτόματα χωρίς ενδείξεις. Το εργαλείο δεν ξεκινά ακόμη και αν τραβήξετε τη σκανδάλη διακόπτης. Στην περίπτωση αυτή, αφήστε τη μπαταρία να κρυώσει πριν ενεργοποιήσετε ξανά το εργαλείο.

ΣΗΜΕΙΩΣΗ:

Η προστασία από την υπερθέρμανση της μπαταρίας λειτουργεί μόνο με μια μπαταρία κασέτα που έχει την ένδειξη άστρου. (Εικ.9)

Προστασία έν

Όταν η ενέργεια της μπαταρίας παίρνει χαμηλή, ο δείκτης της μπαταρίας αναβοσβήνει στη σχετική πλευρά της μπαταρίας. Αν συνεχιστεί η χρήση, το εργαλείο σταματά και ανάβει ο δείκτης της μπαταρίας για 10 δευτερόλεπτα περίπου. Σε αυτήν την περίπτωση, φορτίστε την κασέτα μπαταρίας.

γαλείο γι

αντι της υπ

α να ξαναρχίσετε πάλι.

ερ-εκφόρτισης

ώσεις ανάβουν

ιπτ

αλείο

Ένδειξη της εναπομένουσας χωρητικότητας της μπαταρίας

Μόνο για κασέτες μπαταρίας με την ενδεικτική λυχνία (Εικ. 10)

Πιέστε το κουμπί ελέγχου στην κασέτα μπαταριών για να υποδείξετε την υπολειπόμενη χωρητικότητα μπαταρίας. Οι ενδεικτικές λυχνίες ανάβουν για λίγα δευτερόλεπτα.

Ενδεικτικές λυχνίες

Αναμμένες Σβηστές Αναβοσβήνουν

ΣΗΜΕΙΩΣΗ:

• Ανάλογα με τις συνθήκες χρήσης και τη θερμοκρασία περιβάλλοντος, η ένδειξη μπορεί να διαφέρει ελαφρώς από την πραγματική χωρητικότητα.

Εναπομένουσα

χωρητικότητα

75% έως 100%

50% έως 75%

25% έως 50%

0% έως 25%

Φορτίστε τη

μπαταρία.

Η μπαταρία

μπορεί να

δυσλειτουργεί.

Ρύθμιση βάθους κοπής (Εικ.11)

ΠΡΟΣΟΧΗ:

• Μετά τη ρύθμιση του βάθους κοπής, πάντοτε να σφίγγετε καλά το μοχλό.

Χαλαρώστε το μοχλό στον οδηγό βάθους και μετακινήστε τη βάση πάνω ή κάτω. Στο επιθυμητό βάθος κοπής, ασφαλίστε τη βάση σφίγγοντας το μοχλό. Για ακρίβεια και ασφάλεια κατά την κοπή, ρυθμίστε το βάθος κοπής ώστε μόνο ένα δόντι του δίσκ προεξέχει κάτω από το τεμάχιο εργασίας. Η χρήση κατάλληλου βάθους κοπής συμβάλλει στη μείωση της πιθανότητας επικίνδυνου ΚΛΩΤΣΗΜΑΤΟΣ που μπορεί να προκαλέσει τραυματισμό.

ου να

Λοξοτομή (Εικ. 12 και 13)

Ξεσφίξτε τον μπροστινό μοχλό και το πίσω παξιμάδι πεταλούδας. Ρυθμίστε την επιθυμητή γωνία (0° - 50°) δίνοντας την κατάλληλη κλίση και έπειτα σφίξτε καλά το μοχλό και το παξιμάδι πεταλούδας. (Εικ. 14) Χρησιμοποιήστε τον αναστολέα 45° όταν θέλετε να πραγματοποιήσετε κοπή ακριβώς στις 45°. Γυρίστε τον αναστολέα πλήρως δεξιόστροφα για λοξές κοπές (0° -

45°) και γυρίστε τον αριστερόστροφα γι 50°.

α λο

ξές κοπές 0° -

Επίβλεψη (Εικ.15)

Για ευθείες κοπές, ευθυγραμμίστε τη θέση 0° στο μπροστινό μέρος της βάσης με τη γραμμή κοπής. Για

Page 72

λοξοτομές 45°, ευθυγραμμίστε τη θέση 45° με αυτήν. Η θέση του πάνω οδηγού είναι ρυθμιζόμενη.

Δράση διακόπτη (Εικ.16)

ΠΡΟΣΟΧΗ:

• Πριν την τοποθέτηση της κασέτας μπαταρίας στο εργαλείο, πάντοτε να ελέγχετε ότι η σκανδάλη διακόπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση “OFF” όταν την αφήνετε.

• Μην τραβάτε το διακόπτη με βία χωρίς να πιέζετε το μοχλό ασφάλισης. Αυτό μπορεί να προκαλέσει το σπάσιμο του διακόπτη.

Για να μην τραβηχτεί ο δι ένας μοχλός ασφάλισης. Για να ξεκινήσετε τη λειτουργία του εργαλείου, πιέστε το μοχλό ασφάλισης και τραβήξτε το διακόπτη ταυτόχρονα. Για να σταματήσετε το εργαλείο, αφήστε τη σκανδάλη διακόπτης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Για την ασφάλεια σας, το εργαλείο αυτό παρέχεται με μοχλό ασφάλισης ο οποίος αποτρέπει την ενεργοποίηση το χρησιμοποιείτε ΠΟΤΕ το εργαλείο αν μπορείτε να το θέσετε σε λειτουργία πιέζοντας απλά τη σκανδάλη διακόπτης, χωρίς να πιέζετε και το μοχλό ασφάλισης. Στείλτε το εργαλείο σε κέντρο εξυπηρέτησης της MAKITA για να επισκευαστεί σωστά ΠΡΙΝ το χρησιμοποιήσετε ξανά.

• ΠΟΤΕ μην κολλάτε με ταινία στο μοχλό ασφ μην ακυρώσετε το λόγο ύπαρξης και τη λειτουργία του.

ακόπτης κα

είου κατά λάθος. Μη

υ εργαλ

τά λάθος, υπάρχει

άλισης κα

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΠΡΟΣΟΧΗ:

• Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο και έχετε βγάλει την κασέτα μπαταρίας πριν εκτελέσετε οποιαδήποτε εργασία σε αυτό.

Αφαίρεση ή τοποθέτηση δισκοπρίονου

ΠΡΟΣΟΧΗ:

• Βεβαιωθείτε ότι ο δίσκος είναι τοποθετημένος με τα δόντια στραμμένα προς τα πάνω στο μπροστινό μέρος του εργαλείου.

• Να χρησιμοποιείτε μόνο το παρεχόμενο κλειδί της Makita για να τοποθετήσετε ή για να αφαιρέσετε το

δίσκο. (Εικ. 17)

Για να αφαιρέσετε το δίσκο, πιέστε το κλείδωμα άξονα ώστε να μην μπορεί να π χρησιμοποιήστε το κλειδί για να χαλαρώστε το εξαγωνικό μπουλόνι γυρίζοντάς το αριστερόστροφα. Κατόπιν, αφαιρέστε το εξαγωνικό μπουλόνι, τον την εξωτερική φλάντζα και το δίσκο.

Για εργαλείο με εσωτερική φλάντζα για δισκοπρίονο διαμέτρου οπής διαφορετικής των 15,88 mm (Εικ.18)

Η εσωτερική φλάντζα έχει μια προεξοχή με ορισμένη διάμετρο στη μια πλ διαφορετική διάμετρο στην άλλη πλευρά. Επιλέξτε τη σωστή πλευρά στην οποία ταιριάζει τέλεια η προεξοχή με την τρύπα του δισκοπρίονου. Στη συνέχεια, τοποθετήστε την εσωτερική φλάντζα πάνω στον άξονα στερέωσης, έτσι ώστε η σωστή πλευρά της προεξοχής στην εσωτερική φλάντζα να βλέπει προς τα

ριστραφεί ο δίσκος και

ευρά της κα

ι μια προεξοχή με

έξω κα εξωτερική φλάντζα. ΒΕΒΑΙΩΘΕΙΤΕ ΝΑ ΣΦΙΞΕΤΕ ΚΑΛΑ ΤΟ ΕΞΑΓΩΝΙΚΟ ΜΠΟΥΛΟΝΙ ΓΥΡΙΖΟΝΤΑΣ ΤΟ ΔΕΞΙΟΣΤΡΟΦΑ.

ΠΡΟΣΟΧΗ:

• Βεβαιωθείτε ότι η προεξοχή “a” στην εσωτερική φλάντζα που βρίσκεται εξωτερικά ταιριάζει στην τέλεια στην οπή “a” του δισκοπρίονου. Η

τοποθέτηση της λεπίδας στη λάθος πλευρά μπορεί να οδηγήσει σε επικ

Όταν αλλάζετε δίσκους, φροντίστε να καθαρίσετε επίσης το πάνω και κάτω προστατευτικό του δίσκου από τη συσσωρευμένη πριονόσκονη. Ωστόσο, οι ενέργειες αυτές δεν αντικαθιστούν την ανάγκη να ελέγχετε τη λειτουργία του κάτω προστατευτικού πριν από κάθε χρήση.

Για εργαλείο με εσωτερική φλάντζα για δισκοπρίονο διαμέτρου οπ (Εικ. 20 και 21)

Στερεώστε την εσωτερική φλάντζα με την πλευρά της εσοχής στραμμένη προς τα έξω πάνω στον άξονα στερέωσης και στη συνέχεια τοποθετήστε το δισκοπρίονο (με συνδεδεμένο τον δακτύλιο αν απαιτείται), την εξωτερική φλάντζα και το εξαγωνικό μπουλόνι. ΒΕΒΑΙΩΘΕΙΤΕ ΝΑ ΣΦΙΞΕΤΕ ΚΑΛΑ ΤΟ ΕΞΑΓΩΝΙΚΟ ΜΠΟ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Πριν στερεώσετε το δίσκο επάνω στην άτρακτο, να

βεβαιώνεστε πάντοτε ότι είναι τοποθετημένος στην άτρακτο ο σωστός δακτύλιος ανάμεσα στην εσωτερική και στην εξωτερική φλάντζα για την τρύπα του άξονα του δίσκου που σκοπεύετε να χρησιμοποιήσετε. Ο λανθασμένος δακτύλιος της

τρύπας της ατράκτου μπορεί να προκ εσφαλμένη στερέωση του δίσκου προκαλώντας την κίνηση του δίσκου και την έντονη δόνηση επιφέροντας την πιθανή απώλεια του ελέγχου κατά τη λειτουργία και το σοβαρό προσωπικό τραυματισμό.

νέχεια τοποθετήστε το δισκοπρίονο και την

ι στη συ

νδυνες δονήσεις. (Εικ.19)

ς 15,88 mm (ανάλογα με τη χώρα)

ΛΟΝΙ ΓΥΡΙΖΟΝΤΑΣ ΤΟ ΔΕΞΙΟΣΤΡΟΦΑ.

αλέσει τη

Αποθήκευση εξαγωνικού κλειδιού (Εικ.22)

Όταν δεν χρησιμοποιείτε το εξαγωνικό κλειδί, αποθηκεύστε το, όπως απεικονίζεται, για να μην το χάσετε.

Σύνδεση ηλεκτρικής σκούπας

Προαιρετικό αξεσουάρ (Εικ. 23 και 24)

Εάν θέλετε να εκτελέσετε κοπές καθαρά, συνδέστε την ηλεκτρική σκούπα της Makita στο εργαλείο που διαθέτετε. Τοπο θ ε τ ήστε το στόμιο σκόνης στο εργαλείο με τη βοήθεια των βιδών. Κατόπιν συνδέστε τον εύκαμπτο σωλήνα της ηλεκτρικής σκούπας στο στόμιο σκόνης όπως δείχνεται στην εικόνα.

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΣΟΧΗ:

• Φροντίστε να μετακινείτε ομαλά το εργαλείο προς τα μπροστά, σε ευθεία γραμμή. Αν πιέσετε ή στρέψετε το εργαλείο, ενδέχεται να υπερθερμανθεί το μοτέρ και να προκληθεί επικίνδυνο κλώτσημα, που πιθανώς να προκαλέσει σοβαρό τραυματισμό.

Page 73

• Να χρησιμοποιείτε πάντα την μπροστινή λαβή και την

πίσω λαβή και, κατά τη λειτουργία, να κρατάτε το εργαλείο καλά και από την μπροστινή λαβή και από την πίσω λαβή. (Εικ.25)

Να κρατάτε το εργαλείο σταθερά. Το εργαλείο είναι εξοπλισμένο με μπροστινή και πίσω λαβή. Να χρησιμοποιείτε και τις δύο λαβές για να έχετε κα κράτημα του εργαλείου. Αν κρατάτε το δισκοπρίονο και με τα δύο χέρια, δεν είναι δυνατό να κοπούν από το δίσκο. Τοπο θ ε τ ήστε τη βάση στο υλικό προς κοπή, χωρίς ο δίσκος να το ακουμπάει. Κατόπιν, ανάψτε το εργαλείο και περιμένετε έως ότου ο δίσκος αποκτήσει την πλήρη τα

ύτητα του. Τότ ε , απλά μετακινήστε το εργαλείο προς τα εμπρός πάνω στην επιφάνεια τεμαχίου εργασίας, κρατώντας το επίπεδο και προωθώντας το ομαλά μέχρι να ολοκληρωθεί η κοπή. Για να πετύχετε ακριβείς κοπές, κρατήστε τη γραμμή κοπής ευθεία και την ταχύτητα προώθησης σταθερή. Εάν η κοπή δεν ακολουθήσει σωστά την προοριζόμενη γραμμή κοπ το εργαλείο ξανά στη γραμμή κοπής. Αυτό ενδεχομένως να προκαλέσει την παρεμπόδιση της κίνησης του δίσκου και να οδηγήσει σε ένα επικίνδυνο κλώτσημα και πιθανώς στο σοβαρό τραυματισμό. Αφήστε το διακόπτη, περιμένετε να ακινητοποιηθεί ο δίσκος και κατόπιν αποσύρετε το εργαλείο. Ευθυγραμμίστε ξα σε καινούργια γραμμή κοπής και ξεκινήστε ξανά την κοπή. Προσπαθήστε να αποφύγετε τη θέση η οποία αφήνει εκτεθειμένο το χειριστή σε θραύσματα και πριονίδια που εκτοξεύονται από το δισκοπρίονο. Χρησιμοποιήστε προστατευτικά ματιών για την αποφυγή τραυματισμού.

ς, μην επιχειρήσετε να γυρίσετε ή να πιέσετε

νά το ερ

ύτερο

γαλείο

Οδηγός κοπής (Οδηγόςχάρακας) (Εικ.26)

Ο πρακτικός οδηγός κοπής σάς επιτρέπει να κάνετε ευθείες κοπές με μεγάλη ακρίβεια. Απλά ολισθήστε τον οδηγό κοπής μέχρι να ακουμπήσει στην πλευρά του τεμαχίου εργασίας και ασφαλίστε τον στην θέση του με το μοχλό σύσφιξης στο μπροστινό μέρος της βάσης. Έτσι είναι επίσης δυνατή η επαναλαμβανόμενη κοπή κομματιών σταθερού πλάτους.

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ:

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό

και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία ελέγχου ή συντήρησης σε αυτό.

• Μην χρησιμοποιήσετε βενζίνη, βενζόλη, διαλυτικό,

αλκοόλη ή κάτι παρόμοιο. Μπορεί να προκληθεί αποχρωματισμός, παραμόρφωση ή ρωγμές.

Ρύθμιση για ακρίβεια κοπής 0° και 45°(κάθετη κοπή και κοπή 45°) (Εικ.27 και

28)

Αυτή η ρύθμιση έχει γίνει στο εργοστάσιο. Εάν όμως απορυθμιστεί, μετακινήστε τις βίδες ρύθμισης με τη βοήθεια εξαγωνικού κλειδιού ενώ ελέγχετε ότι η γωνία μεταξύ της βάσης και του δίσκου είναι 0° ή 45° με τη χρήση γεωμετρικού τριγώνου, χάρακα κτλ.

Ρύθμιση παραλληλισμού (Εικ.29)

Η ρύθμιση παραλληλισμού μεταξύ του δίσκου και της βάσης έχει γίνει στο εργοστάσιο. Εντούτοις αν υπάρχει εκτροπή, μπορείτε να τον ρυθμίσετε ακολουθώντας την παρακάτω διαδικασία. Βεβαιωθείτε ότι είναι σφιγμένοι όλοι οι μοχλοί και οι βίδες. Ξεσφίξτε ελαφρώς τις βίδες όπως υποδεικνύεται στο διάγραμμα. Έχοντας ανοικτό τον κάτω προφυλακτήρα, μετακινήστε το πίσω μέρος της βάσης έτ ίσες οι αποστάσεις Α και Β. Μετά τη ρύθμιση, σφίξτε καλά τη βίδα. Κάνετε ένα δοκιμαστικό κόψιμο για να αποκτήσετε το σωστό παραλληλισμό.

σι ώσ

τε να είναι

Αλλαγή καρβουνακιών (Εικ.30)

Να αφαιρείτε και να ελέγχετε τακτικά τα καρβουνάκια. Να αντικαθιστάτε τα καρβουνάκια όταν έχουν φθαρεί έως την ένδειξη του ορίου. Να διατηρείτε τα καρβουνάκια καθαρά και ελεύθερα για να γλιστρούν στις υποδοχές. Πρέπει να αλλάζετε ταυτόχρονα και τα δύο καρβουνάκια. Να χρησιμοποιείτε μόνο καρβουνάκια ίδιου τύπου. Με τη βοήθεια ενός κατσαβιδιού, βγά υποδοχής για τα καρβουνάκια. Βγάλτε τα φθαρμένα καρβουνάκια, τοποθετήστε τα καινούργια και ασφαλίστε τα καπάκια υποδοχής για τα καρβουνάκια. (Εικ. 31) Μετά την αντικατάσταση των καρβουνακιών, εισάγετε την κασέτα μπαταρίας μέσα στο εργαλείο και “στρώστε” τα καρβουνάκια λειτουργώντας το εργαλείο χωρίς φορτίο για περίπου 1 λεπτά. Κατά την ελευθέρωση της σκ

ακόπτης, ελέγξετε το εργαλείο καθώς λειτουργεί καθώς

δι επίσης και την χρήση του ηλεκτρικού φρένου. Αν το ηλεκτρικό φρένο δεν λειτουργεί καλά, επικοινωνήστε με τον τοπικό αντιπρόσωπο του σέρβις της Makita για την επισκευή. Για να διατηρείται η ΑΣΦΑΛΕΙΑ και η ΑΞΙΟΠΙΣΤΙΑ του προϊόντος, οι εργασίες επισκευής, καθώς και οποιαδήποτε άλλη ερ πρέπει να εκτελούνται σε εξουσιοδοτημένα κέντρα εξυπηρέτησης της Makita, και πάντοτε με τη χρήση ανταλλακτικών της Makita.

γασία σ

υντήρησης ή ρύθμισης, θα

λτε τα κα

πάκια

ανδάλης

ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ

ΠΡΟΣΟΧΗ:

• Συνιστάται η χρήση αυτών των αξεσουάρ ή εξαρτημάτων με το εργαλείο της Makita, όπως περιγράφεται στο παρόν εγχειρίδιο. Αν χρησιμοποιήσετε άλλα αξεσουάρ ή εξαρτήματα μπορεί να παρουσιαστεί κίνδυνος για πρόκληση τραυματισμού προσώπων. Να χρησιμοποιείτε τα αξεσουάρ και τα εξαρτήματα μόνο για το σκοπό για τον οποίο προορίζονται.

Αν χρειάζεστε κάποια βοήθεια ή π πληροφορίες σχετικά με τα αξεσουάρ αυτά, απευθυνθείτε στο πλησιέστερο κέντρο εξυπηρέτησης της Makita.

• Δισκοπρίονα

• Οδηγός κοπής (Οδηγός χάρακας)

• Οδηγητική ράγα

• Προσαρμογέας οδηγητικής ράγας

• Στόμιο σκόνης

• Εξαγωνικό κλειδί

• Αυθεντική μπαταρία και φορτιστής της Makita

ρισσότερες

Page 74

ΣΗΜΕΙΩΣΗ:

• Ορισμένα από τα στοιχεία της λίστα μπορεί να περιέχονται στην συσκευασία του εργαλείου ως κανονικά αξεσουάρ. Αυτά ενδέχεται να διαφέρουν από χώρα σε χώρα.

Θόρυβος

ENG905-1

Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει καθοριστεί σύμφωνα με την EN62841:

Επίπεδο ηχητικής πίεσης (L Επίπεδο ηχητικής ισχύος (L Αβεβαιότητα (Κ): 3 dB (A)

• Η δηλωμένη τιμή(ές) εκπομπής θορύβου έχει μετρηθεί

) : 94 dB (A)

): 105 dB (A)

ENG907-1

σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

• Η δηλωμένη τιμή(ές) εκπομπής θορύβου μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Να φοράτε ωτοασπίδες.

• Η εκπομπή θορύβου κατά τη χρή

η του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμ

άνοντας υπόψη όλες τις συνιστώσες του

κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Δόνηση

ENG900-1

Η συνολική τιμή δόνησης (διανυσματικό άθροισμα τριών αξόνων) που έχει καθοριστεί σύμφωνα με την EN62841:

Τρόπος λειτουργίας: κοπή ξύλου Εκπομπή δόνησης (a Αβεβαιότητα (Κ): 1,5 m/s

): 2,5 m/s2 ή λιγότερο

h,W

ENG901-2

• Η δηλωμένη τιμή(ές) συνολικών κραδασμών έχει

μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

• Η δηλωμένη τιμή(ές) συνολικών κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη χρήση του

ηλ

εκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) εκπομπής ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συν

στώσες του

ΕΚ Δήλωση συμμόρφωσης

Για Ευρωπαϊκές χώρες μόνο

Η δήλωση συμμόρφωσης ΕΚ περιλαμβάνεται ως παράρτημα Α σε αυτό το εγχειρίδιο οδηγιών.

Page 75

TÜRKÇE (Orijinal talimatlar)

Genel görünüm

1. Kırmızı gösterge

2. Düğme

3. Akü

4. Akü göstergesi

5. Aşırı ısınma göstergesi

6. Yıldız işareti

7. Gösterge lambaları

8. Kontrol düğmesi

9. Mandal

10. Ön mandal

11. Arka kelebek somun

12. Stoper

13. Kesim hattı (0° konumu)

14. Kesim hattı (45° konumu)

15. Vida

16. Açma/kapama düğmesi

17. Kilit açma mandalı

18. Alyan anahtarı

19. Gevşer

20. Sıkılır

21. Şaft kilidi

22. Montaj şaftı

23. İç flanş

24. Testere bıçağı

25. D

ış fla

nş

. Cıvata

27. Halka

28. Toz nozülü

29. Elektrik süpürgesi

30. Hortum

31. Sıkma mandalı

32. Kılavuz mesnedi (Kılavuz cetveli)

33. 45° ayar vidası

34. 0° ayar vidası

35. Üçgen gönye

36. Taban

37. Sınır çizgisi

38. Tornavida

39. Fırça yuvası kapağı

TEKNİK ÖZELLİKLER

Model DHS710

Bıçak çapı 185 - 190 mm

0°’de 66 - 68,5 mm

Maks. kesim derinliği

Yüksüz devir (dak

Toplam uzunluk 356 mm

Net ağırlık 3,9 - 4,6 kg

Anma gerilimi D.C. 36 V

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ülkeden ülkeye farklılıklar gösterebilir.

•Ağırlık, akü de dahil aksesuar(lar)a bağlı olarak değişebilir. EPTA Prosedürü 01/2014'e göre en düşük ve en yüksek ağırlıklı kombinasyonlar tabloda gösterilmiştir.

-1

45°’de 47,5 - 49 mm 50°’de 42,5 - 44 mm

) 4.800

İlgili akü ve şarj cihazı

Akü

Şarj cihazı DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF

• Listelenen akülerden ve şarj cihazlarından bazıları yaşadığınız bölgede bulunmayabilir.

UYARI:

• Sadece yukarıda listelenen aküleri ve şarj cihazlarını kullanın. Başka akülerin ve şarj cihazlarının kullanılması yaralanmalara ve/veya yangına yol açabilir.

Kullanım amacı

Bu makine, ahşap malzemelerde tam bir temas sağlayarak enlemesine ve çaprazlamasına ve ayrıca köşebentlerde düz kesimler yapmak amacıyla kullanılır. Uygun orijinal Makita testere bıçaklarıyla diğer malzemeler de kesilebilir.

Genel elektrikli alet güvenliği uyarıları

UYARI: Bu elektrikli aletle birlikte sunulan tüm

güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda verilen talimatlara

uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir.

BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/BL1840B/BL1850/

ENE078-2

BL1850B/BL1860B

Tüm uyarıları ve talimatları ileride başvurmak için saklayın.

Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan (kordonsuz) elektrikli aletiniz kastedilmektedir.

AKÜLÜ SUNTA KESME

GEA010-2

GÜVENLIK UYARILARI

Kesim prosedürleri

1. TEHLİKE: Ellerinizi kesme alanından ve bıçaktan uzak tutun. Diğer elinizi yardımcı tutamak veya motor mahfazası üstünde tutun. Her iki el de

testereyi tutarsa, bıçaklar tarafından kesilemez.

GEB151-1

Page 76

2. İş parçasının altına uzanmayın. Siper iş parçasının

altında sizi bıçaktan koruyamaz.

3. Kesme derinliğini iş parçasının kalınlığına göre ayarlayın. İş parçasının altında bıçak dişlerinin bir tam dişinden daha azı görülmelidir.

4. Kesim sırasında iş parçasını asla elinizle ya da

bacaklarınızla tutmayın. İş parçasını sabit bir platforma oturtun. Bedensel zarar gelmesini, bıçağın

iş parçasına saplanıp kalmasını

dilmesini önlemek için yapılan işi uygun şekilde

kaybe desteklemek oldukça önemlidir. (Şekil. 1)

5. Kesici aletin görünmeyen kablolara ya da aletin

kendi kordonuna temas etme olasılığı bulunan yerlerde çalışırken elektrikli aletleri yalıtımlı kavrama yüzeylerinden tutun. “Akımlı” bir telle

temas da elektrikli aletin yalıtımsız metal kısımlarını “akımlı” hale getirir ve kullanıcıyı elektrik şokuna maruz bırakabilir.

6. Biçme yaparken daima bir biçki kenarlığı veya düz kenar kılavuzu kullanın. Bu daha hassas bir kesim sağlar ve bıçağın sıkışması riskini azaltır.

7. Her zaman doğr yuvarlak) ve boyutuna sahip bıçaklar kullanın. Testerenin montaj donanımına uymayan bıçaklar eksenden çıkar ve kontrolün kaybedilmesine neden olur.

8. Asla hasarlı ya da yanlış bıçak rondelalarını veya cıvatasını kullanmayın. Bıçak rondelaları ve cıvatası testereniz için, optimum performans ve çalışma güvenliği sağlamak amacıyla özel olarak tasarlanmıştır.

Geri tepme nedenleri ve ilgili uyarılar

– geri tepme, sıkışan, takılan ya da yanlış hizalanan

testere bıçağına karşı gösterilen ani bir tepkidir ve kontrol edilemeyen testerenin iş parçasından çıkıp opera

öre doğru yukarı kalkmasına neden olur;

– kesik kapanarak bıçağın takılmasına ya da sıkışmasına

neden olduğunda bıçak durur ve motorun tepkisi sonucu ünite hızlı bir şekilde kullanıcıya doğru geri teper;

–Eğer bıçak kesik içinde bükülür veya yanlış hizalanırsa,

bıçağın arka kenarındaki dişler ahşabın üst yüzeyine batarak, kertik dışına tırmanıp, operatöre doğru geri

zıplamasına neden olabilir. Geri tepme testerenin yanlış kullanılmasının ve/veya yanlış kullanım usulleri veya koşullarının bir

a verildiği gibi doğru önlemlerle önlenebilir.

aşağıd

1. Testereyi iki elinizle sıkıca kavramayı sürdürün ve

kollarınızı geri tepme kuvvetlerine karşı koyacak bir konumda tutun. Vücudunuzu bıçak ile aynı hatta değil, bıçağın herhangi bir yanında tutun.

Geri tepme testerenin geriye sıçramasına neden olabilir ama geri tepme kuvvetleri, eğer uygun önlemler alınırsa, operatör tarafından kontrol edilebilir.

2. Bıçak takıldığı veya herhangi bir nedenle kesmeyi

durdurduğu zaman, tetiği serbest bırakın ve testereyi bıçak tamamen duruncaya kadar malzeme içinde hareketsiz olarak tutun. Bıçak hareket halindeyken asla testereyi işten çıkarmaya veya geriye çekmeye çalışmayın, aksi taktirde geri tepme meydana gelebilir. Bıçağın t

araştırıp, ortadan kaldırmak için düzeltici işlemleri yapın.

mil delik şekline (elmas ya da

ya da kontrolün

sonucudur ve

akılma ned

enini

3. Testereyi iş parçasının içinde yeniden başlatırken,

testere bıçağını kesiğe ortalayarak testere dişlerinin malzemenin içine girmemiş olduğundan emin olun. Testere bıçağı takılırsa, testere yeniden

başlatıldığında yukarı kalkabilir ya da geri tepebilir.

4. Bıçağın sıkışması ve geri tepmesi riskini en aza indirmek için büyük panelleri destekleyin. Büyük paneller kendi ağırlıkları altında bel vermeye meyillidirler. Destekler, kesme hattına ve panelin kenarına ya yerleştirilmelidirler. (Şekil. 2 ve 3)

5. Kör veya hasarlı bıçakları kullanmayın. Keskin olmayan veya yanlış ayarlanmış bıçaklar dar kertikler açarak, aşırı sürtünmeye, bıçak takılmasına ve geri tepmeye neden olurlar.

6. Kesme yapmadan önce bıçak derinliği ve şev ayarı kilitleme levyeleri sıkılı ve sabitlenmiş olmalıdır. Eğer bıçak ayarı kesme sırasında kayarsa, takılmaya ve geri tepmeye neden olabilir.

7. Mevcut duvarların veya diğer kör alanların içine biçme yaparken daha fazla dikkat gösterin. Çıkıntı yap

n bıçak geri tepmeye neden olabilecek cisimleri

kesebilir.

8. Aleti DAİMA her iki elinizle sıkıca tutun. Özellikle

enine kesim yaparken elinizi, bacağınızı ve vücudunuzun hiçbir kısmını ASLA alet tabanının altına ya da testerenin arkasına koymayın. Geri

tepme olursa, testere kolayca geriye elinizin üstüne sıçrayarak ciddi yaralanmalara neden olabilir.

(Şekil. 4)

9. Testereyi asla zorlamayın. Testereyi bıçağın yavaşlamadan keseceği bir hızda ileri doğru itin.

Testereyi zorlamak düzgün olmayan kesmelere, hassaslık kaybına ve olası geri tepmeye neden olabilir.

Siper işlevi

1. Her kullanımdan önce alt koruma parçasının doğru bir şekilde kapatılıp kapatılmadı Al

t koruma parçası serbest bir şekilde hareket etmiyor ve anında kapanmıyorsa sunta kesme aletini kullanmayın. Alt koruma parçasını asla açık konumda kalacak şekilde sıkıştırmayın ve bağlamayın. Sunta kesme aleti kazayla düşerse, alt

koruma parçası bükülebilir. Alt koruma parçasını geri çekme kolu ile kaldırın ve tüm açılarda ve tüm kesme derinliklerinde serbest bir şekilde hareket ettiğinden, bıçağa ya da diğer parçalara temas etmediğinden emin olun.

2. Alt koruma parçasına ait yayın işleyişini kontrol

edin. Koruma parçası ve yay düzgün işlemiyorsa, kullanmadan önce tamir edilmelidir. Hasarlı

parçalar, yapışkan nitelikli artıklar ya da talaş birikmesi alt koruma parçasının ya olabilir.

3. Sadece “dalmalı tip kesme” ya da “birleşik kesme”

gibi özel kesimlerde alt koruma parçası elle geri çekilebilir. Alt koruma parçasını geri çekme kolu ile kaldırın, bıçak malzemeye girer girmez alt koruma parçası serbest kalmalıdır. Diğer tüm

kesme işlemlerinde alt koruma parçası otomatik olarak çalışmalıdır.

4. Sunta kesme aletini tezgahın ya da zeminin üstüne

yerleştirmeden önce alt koruma parçasının bıçağı örttüğünden emin olun. Korumasız, boşta kalan bir

rak, panelin her iki tarafının altına

kın ola

ğını ko

masına neden

vaş çalış

ntrol edin.

Page 77

bıçak, sunta kesme aletinin geri hareket ederek önünde ne varsa kesmesine neden olur. Anahtar bırakıldıktan sonra bıçağın durması için gereken zamana dikkat edin.

5. Alt koruma parçasını kontrol etmek için, alt

koruma parçasını elle açın ve ardından koruma parçasını serbest bırakın ve kapanmasını izleyin. Ayrıca geri çekme kolunun alet muhafazasına temas edip etmediğini kontrol edin. Bıçağı açıkta

bırakmak ÇOK TEHLİKELİDİR ve ciddi kişisel yaralanmalara neden olabilir.

Ek güvenlik uyarıları

1. Islak tahtaları, basınçla işlenmiş keresteleri veya budaklı ağaçları keserken daha fazla dikkat gösterin. Bıçak uçlarının aşırı ısınm

için, aletin bıçak hızı düşmeden düzgün ilerlemesini sağlayın.

2. Bıçak hareket halindeyken kesilen malzemeyi

çıkarmaya çalışmayın. Kesilen materyale ellemeden önce bıçağın durmasını bekleyin.

Kapatıldıktan sonra bıçaklar bir müddet boşta hareket edebilir.

3. Çivileri kesmekten kaçının. Kesmeden önce

tahtadaki tüm çivileri bulun ve çıkarın.

4. Kesme yaparken, testere tabanının daha geniş bölümünü iş parçasının düşecek kısmının değil altı sağla

m şek yerleştirin. İş parçası kısa ya da küçükse, mengeneyle sıkıştırın. KISA PARÇALARI ELLE TUTMAYA ÇALIŞMAYIN! (Şekil. 5)

5. Bir kesimi gerçekleştirdikten sonra aleti bırakırken, siperin kapalı olduğundan ve bıçağın tam olarak durduğundan emin olun.

6. Daire testereyi mengeneyle baş aşağı tutarak kesme yapmaya asla çalışmayın. Bu son derecede tehlikelidir ve ciddi kazalara yol açabilir. (Şekil. 6)

7. Bazı malzemeler zehirli olabilen kimyasallar içerirler. Toz yutmayı ve cilt temasını önlemek için tedbir alın. Malzeme sağlayıcısının güvenlik bilgilerine uyun.

8. Bıçak

ları t

uygulayarak durdurmayın.

9. Aşındırıcı diskleri kullanmayın.

10. Sadece alet üzerine basılmış olan ya da kılavuzda belirtilmiş olan çapta bir testere bıçağı kullanın. Yan lış boyuttaki bir bıçağın kullanılması bıçağa karşı doğru bir şekilde siperle koruma yapılmasını veya siperin işleyişini etkileyebilir, bu da ciddi kişisel yaralanmalara neden olabilir.

11. Bıçağı keskin ve temiz tutun. Bıçakların üzerinde sertleşen sakız veya zamk, test tepme riskini artırır. Bıçağı önce aletten çıkarıp ardından sakız ve zamk çözücü bir madde, sıcak su veya gaz yağı ile temizleyin. Asla benzin kullanmayın.

12. Bu aleti kullanırken bir toz maskesi ve kulak

koruması takın.

13. Her zaman keseceğiniz malzeme için tasarlanmış testere bıçağını kullanın.

14. Sadece hızı alet üzerinde işaretli olan hıza eşit ya da ondan daha yüksek olan testere bıçaklarını kullanın.

15. (Yalnızca Avrupa ülkeleri için) Her zaman EN847-1 standartına uygun bir bıçak kullanın.

ilde desteklenen kısmının üstüne

estere bıçağına yanal basınç

sını önlemek

eyi yavaşlatır ve geri

BU TALİMATLARI MUHAFAZA EDİNİZ.

UYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yaralanmaya neden olabilir.

BATARYA KARTUŞU HAKKINDA ÖNEMLİ GÜVENLİK TALİMATLARI

ENC007-12

1. Aküyü kullanmaya başlamadan önce (1) akü şarj

cihazı, (2) akü ve (3) akünün takıldığı ürüne ilişkin

tüm talimatları ve uyarıları okuyun.

2. Aküyü sökmeye çalışmayın.

3. Çalışma süresinde önemli bir kısalma gözlerseniz,

hemen çalışmayı bırakın. Bu durum aşırı ısınmaya,

yangına ve hatta patlamaya yol açabilir.

4. Elektrolit (akü sıvısı) gözlerinize temas ederse, bol

temiz suyla yıkayın ve derhal bir doktora

başvurun. Elektrolit körlüğe neden olabilir.

5. Akünün kısa devre yapmasını önleyin:

(1) Herhangi bir iletken nesne ile akü uçlarına

dokunmayın.

(2) Aküyü çivi, madeni para vb. metal nesnelerin

bulunduğu bir yerde saklamayın. (3) Aküyü suya veya yağmu Aküde oluşan kısa devre büyük bir elektrik akımına, aşırı ısınmaya, yangına ve aletin bozulmasına yol açabilir.

6. Aleti ve aküyü 50°C (122°F) sıcaklığa ulaşabilecek veya bu değeri aşabilecek ortamlarda saklamayın.

7. Önemli ölçüde hasar görmüş veya tümüyle tükenmiş olsa da aküyü kesinlikle yakarak imha etmeye çalışmayın. Akü ateşe atıldığında patlayabilir.

8. Akünün düşmemesine ve darbe almamasına dikkat edin.

9. Hasarlı bir aküyü kesinlikle kullanmayın.

10. Aletin içerdiği lityum-iyon bataryalar Tehlikeli

Eşyalar Yönetmeliğinin gereksinimlerine tabidir.

Ticari nakliye işlemleri için, örneğin üçüncü taraflar, nakliye acenteleri tarafından yapılan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır. Nakli

esi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun. Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

11. Akünün atılması sırasında ilgili yönetmeliklere

uyun.

12. Aküleri sadece Makita tarafından belirtilen ürünlerle kullanın. Akülerin, uyumlu olmayan

ürünlere takılması yangına, aşırı ısınmaya, patlamaya veya elektrolit sızıntısına neden olabilir.

a maruz bırakmayın.

Page 78

BU TALİMATLARI SAKLAYIN.

DİKKAT: Sadece orijinal Makita bataryalarını

kullanın.

Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur.

Akünün öngörülen maksimum ömrü dolana kadar kullanılması için öneriler

1. Aküyü tamamen boşalmasını beklemeden şarj edin. Aletin çalışma gücünde bir azalma gördüğünüzde, mutlaka çalışmayı bırakıp, aküyü şarj edin.

2. Tam olar ak şarj edilmiş bir aküyü tekrar şarj etmeyin. Akünün normalden fazla şarj edilmesi ömrünü kısaltır.

3. Aküyü 10°C - 40°C (50°F - 104°F) değerlerini aşmayan oda sıcaklığında şarj edin. Akü ısınmışsa, şarj etmeden önce soğumasını bekleyin.

4. Uzun (altı ayı aşkın) bir süredir kullanmıyorsanız aküyü şarj edin.

KULLANIMA İLİŞKİN TANIMLAR

DİKKAT:

• Makine üzerinde ayar veya başka bir kontrol işlemi

gerçekleştirmeden önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun.

Akünün takılması ve çıkartılması (Şekil 7)

DİKKAT:

• Aküyü takmadan ve çıkarmadan önce mutlaka

makineyi kapalı konuma getirin.

• Aküyü takarken ve çıkartırken makineyi ve aküyü

sıkıca tutun. Aksi takdirde, makine ve akü elinizden kayarak düşebilir ve neticesinde makine ve akü

hasarları ve yaralanmalar meydana gelebilir. Aküyü çıkarmak için akünün ön tarafında bulunan düğmeye bastırın ve aküyü çekerek makineden çıkartın. Aküyü takmak için aküdeki dili makine gövdesindeki yuvayla aynı hizaya getirin ve aküyü iterek yerine oturmasını sağlayın. Akünün tam yerine oturduğunu klik sesinden anlayabilirsiniz. Düğmenin üst tarafında bulunan kırmızı göstergeyi görüyorsanız, akü tam olarak kilitlenmemiştir.

DİKKAT:

•Kırmızı gösterge tamamen kayboluncaya kadar aküyü

itin. Aksi takdirde, akü makineden kayıp düşebilir ve

operatörün veya çevredeki kişilerin yaralanmasına

neden olabilir.

• Aküyü zorlayarak takmaya çalışmayın. Akünün

makineye rahatça takıla

gösterir.

NOT:

• Makine yalnızca tek bir akü takılarak çalıştırılamaz.

• Akü kolayca çıkartılamıyorsa, düğmenin ters tarafından

bastırın ve kaydırarak çıkartın.

aması, yanlış takıldığını

Makine/akü koruma sistemi

Bu makinede bir makine/akü koruma sistemi mevcuttur. Bu sistem, makine ve akü ömrünü uzatmak için motora beslenen gücü otomatik olarak keser. Makine veya akü için aşağıda sıralanan durumlardan birinin geçerli olması halinde, çalışmayı otomatik olarak durdurur: Bazı koşullarda göstergeler yanar. (Şekil 8)

Aşırı yük koruması

Makine, aşırı derecede yüksek akım çekecek şekilde çalıştırıldığında herhangi bir uyarı vermeksizin otomatik olarak durur. Böyle bir durumda, makineyi kapalı konuma getirin ve makinenin aşırı yüklenmesine neden olan uygulamayı durdurun. Ardından, makineyi yeniden çalıştırın.

Makine aşırı ısınma koruması

Makine aşırı ısındığında, yaklaşık 60 saniye boyunca aşırı ısınma göstergesi yanar. Böyle bir durumda makineyi tekrar açık konuma getirmeden önce makinenin soğumasını bekleyin.

Akü aşırı ısınma koruması

Akü aşırı ısındığında, makine hiçbir uyarıda bulunmaksızın otomatik olarak kapanır. Makine, açma/ kapama düğmesine basılsa dahi çalışmaz. Böyle bir durumda makineyi tekrar açık konuma getirmeden önce akünün soğumasını bekleyin.

NOT:

Akü aşırı ısınma koruması yalnızca üzerinde yıldız işareti bulunan akülerle çalışır.

Aşırı deşarj koruması

Kalan akü kapasitesi düştüğünde, ilgili akü tarafında akü göstergesi yanıp sönmeye başlar. Kullanıma devam edilirse makine durur ve akü göstergesi 10 saniye daha yanar. Böyle bir durumda aküyü şarj edin.

makine otomatik olarak durur ve

l 9)

(Şeki

Kalan akü kapasitesinin kontrol edilmesi

Sadece göstergeli batarya kartuşları için (Şekil 10)

Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar.

Gösterge lambaları

Kalan kapasite

%75 ile %100

arası

%50 ile %75 arası

%25 ile %50 arası

%0 ile %25 arası

Aküyü şarj edin.

Akü bozulmuş

olabilir.

Açık Kapalı

Yan ıp

sönüyor

Page 79

NOT:

• Gösterilen kapasite seviyesi, kullanım koşullarına ve

ortam sıcaklığına bağlı olarak gerçek seviyeden bir

miktar farklı olabilir.

Kesim derinliğinin ayarlanması (Şekil 11)

DİKKAT:

• Kesim derinliğini ayarladıktan sonra mandalı mutlaka

iyice sıkın. Derinlik kılavuzundaki mandalı gevşetin ve tabanı yukarı veya aşağı doğru hareket ettirin. İstenilen kesim derinliğine gelince, mandalı sıkarak tabanı sabitleyin. Daha temiz ve daha güvenli kesimler için kesim derinliğini bıçak dişlerinden yalnızca bir tanesi işparçasının altından çıkacak şekilde ayarlayın. Doğru kesim derinliklerinin kullanılması, yaralanmalara neden olabilecek potansiyel GERİ TEPME risklerini azaltır.

Açılı kesim (Şekil 12 ve 13)

Ön mandalı ve arka kelebek somunu gevşetin. Uygun biçimde eğerek istediğiniz açıya (0° - 50°) ayarlayın ve ardından mandalı ve kelebek somunu iyice sıkın.

(Şekil 14)

Hassas şekilde 45°’lik açıyla kesmek için 45° stoperi kullanın. Eğimli kesim (0° - 45°) için stoperi saat yönünde, 0° - 50°’lik eğimli kesimler için ise saat yönünün tersinde sonuna kadar çevirin.

Düz kesim (Şekil 15)

Düz kesimlerde, tabanın ön kısmındaki 0° konumunu kesim hattınıza ayarlayın. 45°’lik eğimli kesimlerde 45° konumunu ayarlayın. Üst kılavuzun konumu ayarlanabilir.

Açma/kapatma işlemi (Şekil 16)

DİKKAT:

• Aküyü makineye takmadan önce, açma/kapama

düğmesinin kusursuz çalıştığını ve açma/kapama

düğmesi bırakıldığında makinenin “KAPALI” konuma

döndüğünü kontrol edin.

• Kilit açma mandalına basılmamışsa, açma/kapama

düğmesini zorlamayın. Aksi takdirde, açma/kapama

düğmesi kırılabilir. Açma/kapama düğmesine yanlışlıkla basılmasının önlenmesi için, makinede bir kilit açma mandalı bulunur. Makineyi çalıştırmak için kilitle açma mandalına ve açma/ kapama düğmesine basın. Makineyi durdurmak için parmağınızı açma/kapama düğmesinden çekin.

UYARI:

• Güvenliğiniz için makinenin yanlışlıkla çalışmasının

önlen

mesi a mevcuttur. Kilit açma mandalına basılmadığı halde açma/kapama düğmesine basıldığında makine çalışıyorsa, makineyi KESİNLİKLE kullanmayın. Makineyi kullanmadan önce bir MAKITA servis merkezine götürerek gerekli onarımları yaptırın.

• Kilit açma mandalını KESİNLİKLE bantlamayın veya amaç ve işlevini değiştirmeyin.

macıyla makinede bir kilit açma mandalı

MONTAJ

DİKKAT:

• Makine üzerinde herhangi bir işlem yapmadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun.

Testere bıçağının sökülmesi ve takılması

DİKKAT:

•Bıçağın, makinenin ön tarafından bakıldığında dişler yukarıyı gösterecek şekilde takıldığından emin olun.

•Bıçağın takılması ve sökülmesi için yalnızca ürünle verilen Makita anahtarı kullanılmalıdır. (Şekil 17)

Bıçağı sökmek için şaft kilidini sıkıca bastırarak bıçağın dönmesini önleyin, daha sonra anahtar kullanarak cıvatayı saat yönünün tersine gevşetin. Cıvatayı, dış flanşı ve bıçağı çıkartın.

88 mm’lik delik çapına sahip testere bıçakları dışındaki bıçaklar uygun iç flanşlı makineler için (Şekil 18)

İç flanş her iki tarafında farklı açı çıkıntılarına sahiptir. Çıkıntı, testere bıçağı deliğine tam olarak uyacak şekilde doğru tarafı seçin. Ardından, iç flanşı, iç flanş üzerindeki doğru çıkıntı tarafı dışarı bakacak şekilde montaj şaftına takın ve testere bıçağını ve dış fla CIVATAYI SAAT YÖNÜNDE İYİCE SIKTIĞINIZDAN EMİN OLUN.

DİKKAT:

• Dışarı doğru konumlandırılan iç flanşın “a”

çıkıntısının, “a” testere bıçağı deliğine tam olarak oturduğundan emin olun. Bıçağın yanlış tarafa

takılması tehlikeli titreşimlere neden olabilir. (Şekil 19)

Bıçağı değiştirirken üst ve alt bıçak muhafazalarında biriken talaşları da temizlemeyi unutmayın. Ancak bu işlemi yapmış olmanız alt önce mutlaka kontrol edilmesi şartını ortadan kaldırmaz.

15,88 mm’lik delik çapına sahip testere bıçaklarına uygun iç flanşlı makineler için (ülkeye göre değişir) (Şekil 20 ve 21)

İç flanşı girintili tarafı dışarı, montaj şaftına doğru bakacak şekilde yerleştirin ve ardından testere bıçağını (gerekirse,

halka takılı olarak), dış flanşı ve cıvatayı takın. CIVATAYI SAAT YÖNÜNE ÇEVİREREK SAĞLAM ŞEKİLDE SIKTIĞINIZDAN EMİN OLUN.

UYARI:

• Bıçağı mi

bıça arasına takılı olduğundan emin olun. Yanlış delik

halkasının kullanılması, bıçağın yanlış takılmasına ve neticesinde çalışma sırasında kontrolün kaybedilmesine ve ciddi yaralanmalara yol açabilecek bıçak hareketlerine ve ciddi titreşimlere neden olabilir.

le takmadan önce daima, kullanacağınız

ğın deliği için uygun halkanın iç ve dış flanşlar

Alyan anahtarının saklanması (Şekil 22)

Alyan anahtarı kullanılmadığında, kaybolmaması için şekilde gösterildiği gibi saklanmalıdır.

rleştirin.

nşı ye

muhafazanın her kullanımdan

Page 80

Elektrik süpürgesinin bağlanması

Opsiyonel aksesuar (Şekil 23 ve 24)

Temiz bir kesim işlemi yapmak istiyorsanız, makineye bir Makita elektrik süpürgesi bağlayın. Vidayı kullanarak toz nozülünü makinenin üzerine takın. Ardından, elektrik süpürgesinin hortumunu şekilde gösterildiği gibi toz nozülüne takın.

ÇALIŞTIRMA

DİKKAT:

• Makineyi düz bir çizgi üzerinde ve yumuşak bir şekilde ileriye ittiğinizden emin olun. Makinenin zorlanması ve bükülmesi, motorun aşırı ısınmasına ve tehlikeli geri tepmelere neden olarak, ciddi yaralanmalara yol açabilir.

• Makineyi çalıştırırken mutlaka ön sapı ve arka kolu kullanın ve makineyi hem ön saptan hem de arka koldan tutarak, sıkı bir şekilde kavrayın. (Şekil 25)

Makineyi sıkıca kavrayın. Makinede hem ön hem sap, hem de arka kol bulunmaktadır. Makineyi en iyi şekilde tutabilmek için her ikisini de kullanın. Makineyi iki elinizle tutarsanız, bıçak ellerinizi kesemez. Gövde tabanını, bıçak herhangi bir yere temas etmeyecek şekilde kesilecek işparçasının üzerine yerleştirin. Ardından, makineyi çalıştırın ve bıçak tam hızına bekleyin. Makineyi düz tutarak ve kesim işlemi bitinceye kadar yavaşça ilerleyecek şekilde işparçasının üzerine doğru yürütün. Temiz kesimler elde edebilmek için kesim hattınızı düz ve kesim hızınızı sabit tutun. Kesim işlemini istediğiniz hat üzerinde düzgün şekilde yapamıyorsanız, makineyi kesim çizgisi üzerine getirmek için çevirmeyin ve zorlamayın. Bu durum bıçağın sıkışmasına neden olarak tehlikeli geri tepmeye ve dolayısıyla yaralanma riskinin artmasına yol açacaktır. Açma/kapama düğmesini serbest bırakın, bıçağın durmasını bekleyin ve sonra makineyi geri çekin. Makineyi yeni bir kesim çizgisine ayarlayın ve yeniden kesmeye başlayın. ve talaş tozuna maruz kalabileceği şekilde durmamalıdır. Olası yaralanmaların önüne geçmek için göz koruyucu kullanın.

Operatör, makineden çık

aşıncaya kadar

an çapaklara

Kılavuz mesnedi (Kılavuz cetveli) (Şekil 26)

Elle kolayca tutulabilen kılavuz mesnedi ekstra düzgün kesimler yapmanızı sağlar. Kılavuz mesnedini işparçasının kenarına sıkıca kaydırarak tabanın ön kısmında bulunan sıkma mandalı yardımıyla yerine sabitleyin. Bu işlem ayrıca mümkün olduğunca sabit genişlikte çok sayıda kesim yapmanızı sağlar.

BAKIM

DİKKAT:

• Makine üzerinde kontrol veya bakım işlemlerine başlamadan önce mutlaka makinenin kapalı ve fişinin çekili olduğundan emin olun.

• Kesinlikle gazolin, benzin, tiner, alkol veya benzeri bir madde kullanmayın. Aksi takdirde renk bozulması, deformasyon veya çatlaklar meydana gelebilir.

0° ve 45° (düşey ve 45°) kesimlerin düzgünlüğünün ayarlanması (Şekil 27 ve

28)

Gerekli ayar fabrika çıkışında yapılmıştır. Ancak, yapılmış olan bu ayarın bozulması durumunda, bıçak ile gövde tabanı arasında 0° veya 45° açı ayarını yapmak için bir üçgen veya kare gönye ve Alyan anahtarı yardımıyla ayar vidalarını ayarlayın.

Paralelliğin ayarlanması (Şekil 29)

Bıçak ile taban arasındaki paralellik fabrikada ayarlanır. Bu ayarın bozulması durumunda, aşağıda açıklanan prosedürü takip ederek tekrar ayarlayabilirsiniz. Tüm mandalların ve vidaların sıkıldığından emin olun. Vidayı gösterildiği gibi hafifçe gevşetin. Alt muhafazayı açarken, tabanın arka tarafını A ve B mesafeleri eşit olacak şekilde hareket ettirin. Ayar işleminden sonra vidayı sıkın. Paralelliğin doğru şekilde ayarlandığını kontrol etmek için bir deneme kesimi gerçekleştirin.

Karbon fırçaların değiştirilmesi (Şekil 30)

Karbon fırçaları düzenli olarak çıkartın ve kontrol edin. Sınır çizgisine kadar aşınan karbon fırçaları değiştirin. Karbon fırçaları yuvanın içinde kayabilecek şekilde temiz tutun. Her iki karbon fırça aynı anda değiştirilmelidir. Aşınan karbon fırçaları mutlaka aynı tipte fırçalar ile değiştirin. Fırça yuvası kapaklarını açmak için bir tornavida kullanın. Aşınmış karbon fırçaları çıkartın ve yenilerini taktıktan sonra fırça yuvası kapaklarını geri vidalayın. (Şekil 31) Fırçaları değişt ve makineyi yüksüz şekilde 1 dakika çalıştırarak fırçaları yerleştirin. Ardından, çalışırken makineyi ve açma/ kapama düğmesi bırakıldığında elektrik kesme işlevini kontrol edin. Elektrik kesme işlevi doğru çalışmıyorsa onarım için yetkili Makita servisinize başvurun. Ürünün EMNİYETLİ ve GÜVENİLİR durumda kalmasını sağlamak için tüm onarımlar, bakım ve ayarlar Makita yetkili servisleri veya fabrika servis merkezleri tarafından Makita yedek parçaları kullanılarak yapılmalıdır.

rdikten sonra aküyü makineye yerleştirin

OPSİYONEL AKSESUARLAR

DİKKAT:

• Bu kullanım kılavuzunda tanıtılan Makita marka makineyle aşağıdaki aksesuarların ve parçaların kullanılması önerilir. Bunların dışında başka aksesuarların veya parçaların kullanılması yaralanmalara yol açabilir. Aksesuarlar ve parçalar doğru şekilde ve öngörüldükleri işlevler için kullanılmalıdır.

Aksesuarlara ilişkin daha ayrıntılı bilgi almak için size en yakın yetkili Makita servisine başvurabilirsiniz.

•Testere bıçakları

•Kılavuz mesnedi (Kılavuz cetveli)

•Kılavuz rayı

•Kılavuz rayı adaptörü

• Toz nozülü

• Alyan anahtarı

• Orijinal Makita akü ve şarj cihazı

Page 81

NOT:

• Listedeki bazı parçalar makineyle birlikte standart aksesuar olarak verilebilir. Ürünle verilen aksesuarlar ülkeden ülkeye farklılıklar gösterebilir.

Gürültü

ENG905-1

EN62841 uyarınca belirlenen tipik A ağırlıklı gürültü seviyesi:

Ses basıncı seviyesi (L Ses gücü seviyesi (L Belirsizlik (K): 3 dB (A)

): 94 dB (A)

): 105 dB (A)

ENG907-1

• Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

• Beyan edilen gürültü emisyonu değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

UYARI:

• Kulak koruyucuları takın.

• Elektrikli aletin gerçek kullanımı sırasındaki gürültü emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

• Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).

reşim

ENG900-1

EN62841’e göre belirlenen toplam titreşim değeri (üç eksenli vektörel toplam):

Çalışma modu: ahşap kesme Titreşim emisyonu (a düşük Belirsizlik (K): 1,5 m/san

): 2,5 m/san2 veya daha

h,W

ENG901-2

• Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

• Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

UYARI:

• Elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

ili

mleri göz önünde bulundurarak).

AT Uygunluk Beyanı

Sadece Avrupa ülkeleri için

AT uygunluk beyanı bu kullanım kılavuzunun Ek A’sında verilmiştir.

Page 82

Page 83

Page 84

www.makita.com

Makita Europe N.V.

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

885247D992

ALA
