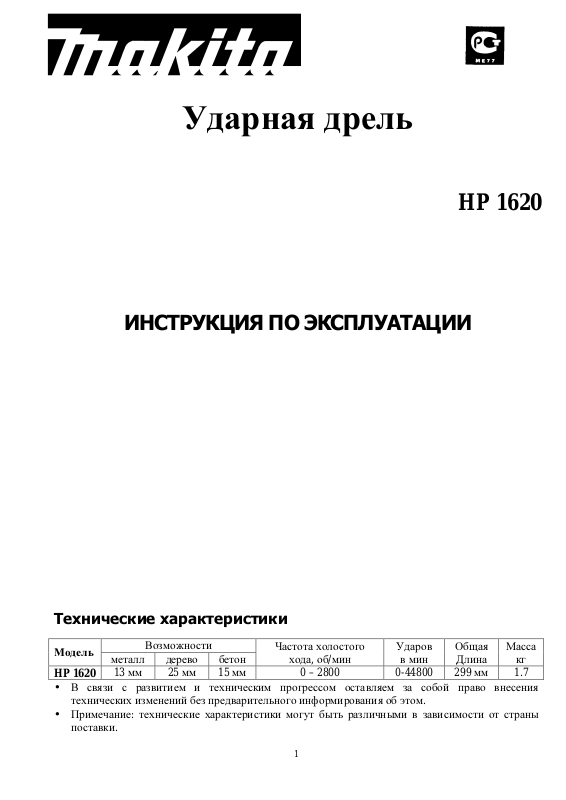

8450/8451/8452

Ударная дрель

HP 1620

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Технические характеристики

Модель
HP 1620

• В связи с развитием и техническим прогрессом оставляем за собой право внесения

технических изменений без предварительного информирования об этом.
Примечание: технические характеристики могут быть различными в зависимости от страны

•

поставки.

металл дерево бетон

13 мм 25 мм 15 мм 0 – 2800 0-44800 299 мм 1.7

Возможности

Частота холостого

хода, об/мин

1

Ударов

в мин

Общая

Длина

Масса

кг

8450/8451/8452

ПОЯСНЕНИЕ К РИСУНКАМ

1. Основание зажима. 7. Кнопка фиксатора.

2. Ручка зажима. 8. Переключение направления

3. Патрон. вращения.

4. Ключ патрона. 9. Кнопка переключения рода работ.

5. Ограничитель глубины сверления. 10. Кольцо.

6. Переключатель. 11. Муфта.

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ

1. Всегда используйте предохранительный шлем (каска), защитные очки и/или защитную
маску, а также рекомендовано использовать противопылевой респиратор, ушные протекторы и
толстые хлопчатобумажные перчатки.

2. Перед работой проверьте степень затяжки винтов. При нормальной работе машина
вибрирует. Винты могут придти в ослабленное состояние, и может произойти авария или
несчастный случай.

3. Всегда следите за устойчивым положением ног. При работе на высоте убедитесь в
отсутствии кого-либо под Вами.

4. Держите инструмент крепко обеими руками. Всегда используйте ручку зажима.

5. Не прикасайтесь руками к вращающимся частям инструмента.

6. Не оставляйте инструмент работающим без присмотра. Производите включение, только
когда он находится в руках.

7. При работе в стенах и полах, где могут находиться токоведущие предметы, не прикасайтесь

к металлическим частям инструмента. Во избежание поражения током при попадании на
токоведущие предметы держите инструмент только за изолированные поверхности.

8. Не прикасайтесь к сверлу и образцу сразу после сверления. Они могут быть очень
горячими и привести к ожогам.

СОХ РАНЯЙТЕ ЭТУ ИНСТРУКЦИЮ

ЭЛЕКТРОПИТАНИЕ
Инструмент должен быть подключен к сети с напряжением, соответствующим напряжению,
указанному на маркировочной таблице. Использование устройства при пониженном сетевом
напряжении приводит к перегрузу устройства. Род тока - переменный, однофазный. В
соответствии с европейскими стандартами инструмент имеет двойную изоляцию и, следовательно,
может быть подключен к незаземленным розеткам.
МЕРЫ БЕЗОПАСНОСТИ
Для Вашей же безопасности, пожалуйста, следуйте инструкции по безопасности.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ОСТОРОЖНО: Перед установкой или удалением ручки зажима, сверла или других расходных
деталей, убедитесь в том, что инструмент выключен и отключен от источника питания.

Установка ручки зажима

Перед работой всегда устанавливайте ручку зажима на машину и держите машину крепко обеими
руками. Ручка зажима вращается относительно обеих сторон, что позволяет легко держать
машину в любой из позиций. Поверните до желаемой позиции и закрепите поворачиванием по
часовой стрелке.
ПРЕДУПРЕЖДЕНИЕ: Когда ограничитель глубины установлен, ручка не может поворачиваться
на 360°.

Установка и удаление сверла

Для установки сверла поместите его в патрон на всю глубину. Затяните ее в патроне рукой.
Поместите ключ в любое из трех отверстий на патроне и затяните, поворачивая ключ по часовой
стрелке. Убедитесь, что все три отверстия затянуты равномерно.
Для удаления сверла поверните ключ против часовой стрелки, используя только одно из
отверстий, после чего ослабьте патрон рукой.

2
