MAKERFACTORY Linker kit base set for Raspberry Pi User Manual [de]

Linkerkit Base Set für Raspberry Pi

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 2

1. Einführung

2. Das Baseboard

3. Die RGB-LED

4.Das Buttonmodul

5. Der Buzzer

6. Der Bewegungssensor

7. Der Lichtsensor

8. Der Hallsensor

9. Die Digitalanzeige

10. Der Temperatursensor

11. Informations- und Rücknahmepflicht

12. Support

INHALTSVERZEICHNIS

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 3

Sehr geehrter Kunde,
vielen Dank, dass sie sich für unser Produkt entschieden haben.
Im folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der

Verwendung zu beachten ist. Sollten Sie während der Verwendung

unerwartet auf Probleme stoßen, so können Sie uns
selbstverständlich gerne kontaktieren.

Das Linker Kit Base Set für den Raspberry Pi macht die Verwendung
verschiedener Module und Sensoren sehr einfach. Durch das Linker

Kit Stecksystem ist eine Verpolung der einzelnen Module

ausgeschlossen.
In dieser Anleitung finden Sie detaillierte Erklärungen und Beispiele
zu allen in diesem Set enthaltenden Module.

Probieren sie es aus und erweitern sie die Beispiele nach Ihren
eigenen Vorstellungen.

Im Lieferumfang enthalten sind:

Baseboard für Raspberry Pi, Buttonmodul, Buzzermodul,
5x Kabel, Digitalanzeigemodul, Hallsensor, RGB LED Modul,
Lichtsensor, Bewegungssensor, Temperatursensor

1. EINFÜHRUNG

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 4

Das Baseboard ist das Herzstück dieses Sets, es wird einfach auf Ihren Raspberry Pi gesteckt und ist sofort
einsatzbereit.
Es können insgesamt 18 Module an das Board angeschlossen werden.
Neben den zwei bekannten UART und I2C können noch 14 weitere digitale und 4 Analoge Module
angeschlossen werden.
Die Betriebsspannung kann auf entweder 3.3V oder auf 5V eingestellt werden.

2. DAS BASEBOARD

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 5

Dem nachfolgendem Bild können Sie einen detaillierten Anschlussplan für das Baseboard
entnehmen

2. DAS BASEBOARD

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 6

Egal ob zur Beleuchtung oder zur Statusanzeige die LED gehört in jedes Set.
Mehrere LEDs lassen sich auch zusammen stecken und gemeinsam ansteuern.

Die LED kann in vielen verschiedenen Farben leuchten.

3. DIE RGB-LED

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 7

In diesem Beispiel zeigen wir wie Sie die LED leuchten lassen und Ihre Farbe automatisch
ändern können. Dies geht mit der Neopixel Bibliothek ganz einfach.
Diese müssen wir jedoch zunächst herunterladen, zusätzlich laden wir auch direkt die
Beispieldatei herunter.

Geben sie folgende Befehle ins Terminal ein:

Nun müssen Sie die Beispieldatei mit folgendem Befehl bearbeiten:

Bearbeiten Sie folgende zwei Zeilen:

Ändern Sie sie folgendermaßen

Jetzt können sie die Datei mit dem Befehl

ausführen.

Schließen Sie dafür die LED an Digital-Pin 12 an

3. DIE RGB-LED

sudo apt-get update

sudo apt-get install build-essential python-dev git scons swig
git clone https://github.com/jgarff/rpi_ws281x
cd rpi_ws281x
sudo apt-get install scons
sudo scons
cd python
sudo python ez_setup.py
sudo python setup.py install
cd examples/

sudo nano strandtest.py

LED_COUNT = 1

LED_PIN = 12

sudo python strandtest.py

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 8

3. DIE RGB-LED

Auf den folgenden 3 Seiten ist der Beispielcode noch einmal in Textform:

#!/usr/bin/env python3
# NeoPixel library strandtest example
# Author: Tony DiCola ([e-mail])

#

# Direct port of the Arduino NeoPixel library strandtest example. Showcases
# various animaons on a strip of NeoPixels.

import me
from neopixel import *
import argparse

# LED strip conguraon:

LED_COUNT = 16 # Number of LED pixels.
LED_PIN = 18 # GPIO pin connected to the pixels (18 uses PWM!).

#LED_PIN = 10 # GPIO pin connected to the pixels (10 uses SPI /dev/spidev0.0).

LED_FREQ_HZ = 800000 # LED signal frequency in hertz (usually 800khz)
LED_DMA = 10 # DMA channel to use for generang signal (try 10)
LED_BRIGHTNESS = 255 # Set to 0 for darkest and 255 for brightest
LED_INVERT = False # True to invert the signal (when using NPN transistor level shi)
LED_CHANNEL = 0 # set to '1' for GPIOs 13, 19, 41, 45 or 53

# Dene funcons which animate LEDs in various ways.

def colorWipe(strip, color, wait_ms=50):

"""Wipe color across display a pixel at a me."""

for i in range(strip.numPixels()):
strip.setPixelColor(i, color)
strip.show()
me.sleep(wait_ms/1000.0)

def theaterChase(strip, color, wait_ms=50, iteraons=10):

"""Movie theater light style chaser animaon."""
for j in range(iteraons):
for q in range(3):
for i in range(0, strip.numPixels(), 3):

strip.setPixelColor(i+q, color)

strip.show()
me.sleep(wait_ms/1000.0)
for i in range(0, strip.numPixels(), 3):
strip.setPixelColor(i+q, 0)

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 9

3. DIE RGB-LED

def wheel(pos):

"""Generate rainbow colors across 0-255 posions."""
if pos < 85:
return Color(pos * 3, 255 - pos * 3, 0)
elif pos < 170:
pos -= 85
return Color(255 - pos * 3, 0, pos * 3)
else:
pos -= 170
return Color(0, pos * 3, 255 - pos * 3)

def rainbow(strip, wait_ms=20, iteraons=1):

"""Draw rainbow that fades across all pixels at once."""
for j in range(256*iteraons):
for i in range(strip.numPixels()):
strip.setPixelColor(i, wheel((i+j) & 255))
strip.show()
me.sleep(wait_ms/1000.0)

def rainbowCycle(strip, wait_ms=20, iteraons=5):

"""Draw rainbow that uniformly distributes itself across all pixels."""
for j in range(256*iteraons):
for i in range(strip.numPixels()):
strip.setPixelColor(i, wheel((int(i * 256 / strip.numPixels()) + j) & 255))
strip.show()

me.sleep(wait_ms/1000.0)

def theaterChaseRainbow(strip, wait_ms=50):

"""Rainbow movie theater light style chaser animaon."""
for j in range(256):
for q in range(3):
for i in range(0, strip.numPixels(), 3):
strip.setPixelColor(i+q, wheel((i+j) % 255))
strip.show()
me.sleep(wait_ms/1000.0)
for i in range(0, strip.numPixels(), 3):

strip.setPixelColor(i+q, 0)

Beispielcode fortgeführt:

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 10

3. DIE RGB-LED

Beispielcode fortgeführt:

Führen Sie den Beispielcode mit folgenden Befehlen im Terminal aus:

# Main program logic follows:

if __name__ == '__main__':

# Process arguments

parser = argparse.ArgumentParser()

parser.add_argument('-c', '--clear', acon='store_true', help='clear the display on exit')
args = parser.parse_args()

# Create NeoPixel object with appropriate conguraon.
strip = Adafruit_NeoPixel(LED_COUNT, LED_PIN, LED_FREQ_HZ, LED_DMA, LED_INVERT,
LED_BRIGHTNESS, LED_CHANNEL)
# Inalize the library (must be called once before other funcons).
strip.begin()

print ('Press Ctrl-C to quit.')

if not args.clear:

print('Use "-c" argument to clear LEDs on exit')

try:

while True:
print ('Color wipe animaons.')
colorWipe(strip, Color(255, 0, 0)) # Red wipe
colorWipe(strip, Color(0, 255, 0)) # Blue wipe
colorWipe(strip, Color(0, 0, 255)) # Green wipe
print ('Theater chase animaons.')

theaterChase(strip, Color(127, 127, 127)) # White theater chase

theaterChase(strip, Color(127, 0, 0)) # Red theater chase
theaterChase(strip, Color( 0, 0, 127)) # Blue theater chase
print ('Rainbow animaons.')
rainbow(strip)
rainbowCycle(strip)
theaterChaseRainbow(strip)

except KeyboardInterrupt:
if args.clear:
colorWipe(strip, Color(0,0,0), 10)

cd /rpi_ws281x/python/examples
sudo python strandtest.py

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 11

4. DAS BUTTONMODUL

Das Buonmodul eignet sich hervorragend zum steuern anderer Module und kann für viele verschiedene
Aufgaben verwendet werden.

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 12

4. DAS BUTTONMODUL

In diesem Beispiel kombinieren wir die bereits kennengelernte LED mit dem Buonmodul.
Wir werden diesmal die LED miels Knopfdruck zum Leuchten bringen.

Schließen Sie die LED an Digital-Pin 12 und den Buon an Digital-Pin 15 an.
Bitte kopieren sie den folgenden Code vollständig und fügen Sie ihn in Ihr Skript ein.

Bitte beachten Sie, dass Sie das Skript im selben Verzeichnis speichern müssen indem sich
die anderen Beispieldateien der LED befindet:

home/pi/rpi_ws281x/python/examples

Führen Sie den Beispielcode mit folgenden Befehlen im Terminal aus:

from neopixel import *
import RPi.GPIO as GPIO
import me
import argparse

#LED Strip conguraon

LED_COUNT = 1 #Number of LED pixels
LED_PIN = 12 #GPIO Pin connected to LED
LED_FREQ_HZ = 800000
LED_DMA = 10
LED_BRIGHTNESS = 255
LED_INVERT = False
LED_CHANNEL = 0
BUTTON = 15

GPIO.setwarnings(False)
GPIO.setmode(GPIO.BCM)
GPIO.setup(BUTTON, GPIO.IN, pull_up_down=GPIO.PUD_UP)
GPIO.setup (LED_PIN, GPIO.OUT)

def colorWipe(strip, color, wait_ms=50):

for i in range (strip.numPixels()):
strip.setPixelColor(i, color)
strip.show()
me.sleep(wait_ms/1000.0)

if __name__ == '__main__':

parser = argparse.ArgumentParser()
parser.add_argument('-c', '--clear', acon='store_true', help='clear the display on exit')
args = parser.parse_args()

strip = Adafruit_NeoPixel(LED_COUNT, LED_PIN, LED_FREQ_HZ, LED_DMA, LED_INVERT, LED_BRIGHTNESS,
LED_CHANNEL)
strip.begin()

while True:

if GPIO.input(BUTTON) == GPIO.HIGH:
colorWipe(strip, Color(255, 0, 0), 50)
else:
colorWipe(strip, Color(0, 0, 0), 50)

cd /rpi_ws281x/python/examples
sudo python Buon.py

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 13

5. DAS BUZZERMODUL

Dieser Buzzer kann an Digitale Ausgänge angeschlossen werden, um einen Ton zu erzeugen. Alternav
kann er an einem Analogen Impulsbreitenmodulaonsausgang angeschlossen werden um unterschiedli­che Töne und Eekte zu erzeugen

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 14

5. DAS BUZZERMODUL

In diesem Beispiel nehmen wir das das Buonmodul und kombinieren es mit dem Buzzermodul, sodass
der Buzzer, bei jedem drücken des Knopfes ertönt.

Der Buzzer wird in diesem Beispiel an dem Steckplatz mit dem digitalen Port 14 und der Buon an den
mit dem digitalen Port 15 angeschlossen.

Bitte kopieren sie den folgenden Code vollständig und fügen Sie ihn in Ihr Skript ein.

Speichern Sie die Datei am Besten in Ihrem Dokumente Ordner unter dem Namen Buzzer.py

Führen Sie den Beispielcode mit folgenden Befehlen im Terminal aus:

import RPi.GPIO as GPIO
from me import sleep

buzzer = 14
buon = 15

GPIO.setwarnings(False)
GPIO.setmode(GPIO.BCM)
GPIO.setup(buon, GPIO.IN, pull_up_down=GPIO.PUD_UP)
GPIO.setup(buzzer, GPIO.OUT)

while True:

if GPIO.input(buon) == GPIO.HIGH:
GPIO.output(buzzer, True)
sleep(0.0005)
GPIO.output(buzzer, False)

sleep(0.0005)

cd /Documents
sudo python Buzzer.py

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 15

6. DER BEWEGUNGSSENSOR

Dieser Bewegungssensor hat einen Erfassungswinkel von 120° und eine Reichweite von bis zu 6 Metern.

Mit diesem Sensor kann man zum Beispiel Lampen bauen, die sich automasch einschalten wenn man
den Raum betri.

Bewegungssensoren werden auch o in Alarmanlagen eingesetzt.

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 16

6. DER BEWEGUNGSSENSOR

In diesem Beispiel Kombinieren wir den Bewegungssensor mit dem Buzzer, sodass sobald das Modul eine
Bewegung erkennt ein Alarmton ausgegeben wird.

Verbinden Sie den Bewegungssensor mit Digital-Pin 14 und den Buzzer mit Digital-Pin 15.

Bitte kopieren sie den folgenden Code vollständig und fügen Sie ihn in Ihr Skript ein.
Speichern Sie die Datei am Besten in Ihrem Dokumente Ordner unter dem Namen Pir.py

Führen Sie den Beispielcode mit folgenden Befehlen im Terminal aus:

import RPi.GPIO as GPIO
import me

GPIO.setwarnings(False)
GPIO.setmode(GPIO.BCM)

#Inialisierung des PIR-Sensors auf PIN 12 und der LED auf PIN 15

PIR = 14
buz = 15

GPIO.setup(PIR, GPIO.IN)

GPIO.setup(buz, GPIO.OUT)

print ("PIR-Sensor akv!")

def ausgabeFunkon(null):

i = 1
print("Bewegung erkannt")
while i <= 10:
GPIO.output(buz,True)
me.sleep(0.0005)

GPIO.output(buz,False)

me.sleep(0.0005)
i += 1
while (GPIO.input(PIR)):
me.sleep(1)

#Ausfuehren der Ausgabefunkon beim Signalanseg durch PIR-Sensor

GPIO.add_event_detect(PIR, GPIO.RISING, callback=ausgabeFunkon, bounceme=100)

while True:

me.sleep(1)

cd /Documents
sudo python Pir.py

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 17

7. DER LICHTSENSOR

Dieser Lichtsensor ist ein vom Licht abhängiger Widerstand (LDR). Der Widerstand des Sensors verringert
sich, sobald die Helligkeit in der Umgebung zu nimmt.

Mit Hilfe dieses Sensors kann man eine Lampe bauen, die automasch an geht sobald es dunkel wird.

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 18

7. DER LICHTSENSOR

In diesem Beispiel kombinieren wir den Lichtsensor mit der LED, um die LED einzuschalten sobald es dun­kel wird. Um Dunkelheit zu simulieren können sie den Lichtsensor einfach mit der Hand abdecken.

Schließen Sie die LED an Digital-Pin 12 und den Lichtsensor an Analog-Pin 0 an.

Bitte kopieren sie den auf den nächsten zwei Seiten folgenden Code vollständig und fügen
Sie ihn in Ihr Skript ein.

Speichern Sie das Skript bie im selben Verzeichnis in dem sich die Beispieldateien für die LED benden
unter dem Namen Lichtsensor.py

/rpi_ws281x/python/examples

from neopixel import *
import RPi.GPIO as GPIO
import me
import argparse
import spidev

#LED Strip conguraon

LED_COUNT = 1 #Number of LED pixels
LED_PIN = 12 #GPIO Pin connected to LED
LED_FREQ_HZ = 800000
LED_DMA = 10
LED_BRIGHTNESS = 255
LED_INVERT = False
LED_CHANNEL = 0
SENSOR = 0

GPIO.setwarnings(False)
GPIO.setmode(GPIO.BCM)

#GPIO.setup(BUTTON, GPIO.IN, pull_up_down=GPIO.PUD_UP)

GPIO.setup (LED_PIN, GPIO.OUT)

spi = spidev.SpiDev()
spi.open(0,0)
spi.max_speed_hz = 1350000

def readadc(adcnum):

# SPI-Daten auslesen

r = spi.xfer2([1,8+adcnum <<4,0])
adcout = ((r[1] &3) <<8)+r[2]
return adcout

def colorWipe(strip, color, wait_ms=50):

for i in range (strip.numPixels()):
strip.setPixelColor(i, color)
strip.show()
me.sleep(wait_ms/1000.0)

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 19

7. DER LICHTSENSOR

Beispielcode fortgeführt.

Führen Sie den Beispielcode mit folgenden Befehlen im Terminal aus:

if __name__ == '__main__':

parser = argparse.ArgumentParser()
parser.add_argument('-c', '--clear', acon='store_true', help='clear the display on exit')
args = parser.parse_args()

strip = Adafruit_NeoPixel(LED_COUNT, LED_PIN, LED_FREQ_HZ, LED_DMA, LED_INVERT, LED_BRIGHTNESS,
LED_CHANNEL)
strip.begin()

while True:

value = readadc(SENSOR)
print("Value: " + str(value))
me.sleep(0.5)
if int(value) < int(500):
print ("Licht an")
colorWipe(strip, Color(255, 0, 0), 50)
else:
print ("Licht aus")

colorWipe(strip, Color(0, 0, 0), 50)

cd /rpi_ws281x/python/examples
sudo python Lichtsensor.py

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 20

8. DER HALLSENSOR

Mit diesem Hallsensor können Sie Magneelder in der Umgebung, mit Hilfe des Hall-Eekts, erfassen.

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 21

8. DER HALLSENSOR

In diesem Beispiel kombinieren wir den Hallsensor und den Buzzer. Wenn der Sensor ein Magneeld er­kennt wird der Buzzer ein Signal von sich geben.

Verbinden Sie den Hallsensor mit Digital-Pin 14 und den Buzzer mit Digital-Pin 15

Bitte kopieren sie den folgenden Code vollständig und fügen Sie ihn in Ihr Skript ein.

Speichern Sie die Datei am Besten in Ihrem Dokumente Ordner unter dem Namen Hall.py

Führen Sie den Beispielcode mit folgenden Befehlen im Terminal aus:

import RPi.GPIO as GPIO
from me import sleep

#Inialisiere LED auf PIN15 und Sensor auf PIN14

buz = 15
sensor = 14

GPIO.setwarnings(False)
GPIO.setmode(GPIO.BCM)
GPIO.setup(buz, GPIO.OUT)
GPIO.setup(sensor, GPIO.IN)

i = 1

while True:

if (GPIO.input(sensor) == GPIO.HIGH):
while i <= 10:

GPIO.output(buz,True)

me.sleep(0.0005)
GPIO.output(buz,False)
me.sleep(0.0005)
i += 1
print ("Magneeld erkannt")
i = 1
else:

cd /Documents
sudo python Hall.py

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 22

9. DIE DIGITALANZEIGE

Mit Hilfe der Digitalanzeige können wir uns die Zeit oder andere Daten anzeigen lassen.

Sie wird in vielen industriellen Lösungen wie Aufzügen verwendet! Und wird für Sie in der Zukun mit
Sicherheit von Nutzen sein.

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 23

9. DIE DIGITALANZEIGE

In diesem Beispiel werden wir die aktuelle Uhrzeit auf der Digitalanzeige anzeigen lassen. Dafür müssen
wir zunächst eine zusätzliche Konguraons-Datei mit dem Namen „tm1637.py“ anlegen. In diese Datei
kopieren wir folgenden Code. Der Code ist ziemlich umfangreich, deshalb haben wir ihn auf vier Seiten
aufgeteilt.
Speichern Sie die Datei am Besten in Ihrem Dokumente Ordner unter dem Namen
tm1637.py

import sys
import os
import me
import RPi.GPIO as IO

IO.setwarnings(False)
IO.setmode(IO.BCM)

HexDigits =
[0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71]

ADDR_AUTO = 0x40
ADDR_FIXED = 0x44
STARTADDR = 0xC0
BRIGHT_DARKEST = 0
BRIGHT_TYPICAL = 2
BRIGHT_HIGHEST = 7
OUTPUT = IO.OUT
INPUT = IO.IN
LOW = IO.LOW
HIGH = IO.HIGH

class TM1637:

__doublePoint = False
__Clkpin = 0
__Datapin = 0
__brightnes = BRIGHT_TYPICAL;
__currentData = [0,0,0,0];

def __init__( self, pinClock, pinData, brightnes ):
self.__Clkpin = pinClock
self.__Datapin = pinData
self.__brightnes = brightnes;

IO.setup(self.__Clkpin,OUTPUT)

IO.setup(self.__Datapin,OUTPUT)
# end __init__

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 24

9. DIE DIGITALANZEIGE

Code fortgeführt:

def Clear(self):
b = self.__brightnes;
point = self.__doublePoint;

self.__brightnes = 0;

self.__doublePoint = False;
data = [0x7F,0x7F,0x7F,0x7F];
self.Show(data);
self.__brightnes = b; # restore saved brightnes
self.__doublePoint = point;
# end Clear

def ShowInt(self, i):
s = str(i)
self.Clear()

for i in range(0,len(s)):

self.Show1(i, int(s[i]))

def Show( self, data ):
for i in range(0,4):
self.__currentData[i] = data[i];

self.start();
self.writeByte(ADDR_AUTO);
self.stop();
self.start();

self.writeByte(STARTADDR);

for i in range(0,4):
self.writeByte(self.coding(data[i]));
self.stop();
self.start();
self.writeByte(0x88 + self.__brightnes);
self.stop();
# end Show

def SetBrightnes(self, brightnes): # brightnes 0...7
if( brightnes > 7 ):

brightnes = 7;

elif( brightnes < 0 ):
brightnes = 0;

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 25

9. DIE DIGITALANZEIGE

Code fortgeführt:

if( self.__brightnes != brightnes):
self.__brightnes = brightnes;
self.Show(self.__currentData);
# end if
# end SetBrightnes

def ShowDoublepoint(self, on): # shows or hides the doublepoint
if( self.__doublePoint != on):
self.__doublePoint = on;
self.Show(self.__currentData);
# end if
# end ShowDoublepoint

def writeByte( self, data ):
for i in range(0,8):
IO.output( self.__Clkpin, LOW)
if(data & 0x01):
IO.output( self.__Datapin, HIGH)
else:
IO.output( self.__Datapin, LOW)
data = data >> 1
IO.output( self.__Clkpin, HIGH)
#endfor

# wait for ACK

IO.output( self.__Clkpin, LOW)

IO.output( self.__Datapin, HIGH)
IO.output( self.__Clkpin, HIGH)
IO.setup(self.__Datapin, INPUT)

while(IO.input(self.__Datapin)):
me.sleep(0.001)
if( IO.input(self.__Datapin)):
IO.setup(self.__Datapin, OUTPUT)
IO.output( self.__Datapin, LOW)
IO.setup(self.__Datapin, INPUT)

#endif

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 26

9. DIE DIGITALANZEIGE

Code fortgeführt:

def start(self):

IO.output( self.__Clkpin, HIGH) # send start signal to TM1637
IO.output( self.__Datapin, HIGH)
IO.output( self.__Datapin, LOW)
IO.output( self.__Clkpin, LOW)
# end start

def stop(self):
IO.output( self.__Clkpin, LOW)
IO.output( self.__Datapin, LOW)
IO.output( self.__Clkpin, HIGH)
IO.output( self.__Datapin, HIGH)
# end stop

def coding(self, data):
if( self.__doublePoint ):
pointData = 0x80
else:
pointData = 0;

if(data == 0x7F):
data = 0
else:
data = HexDigits[data] + pointData;
return data
# end coding

# end class TM1637

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 27

9. DIE DIGITALANZEIGE

Nun folgt der eigentliche Code um die Uhrzeit auf dem Display anzeigen zulassen.
Die Datei muss im selben Verzeichnis wie die Konguraons-Datei gespeichert werden.

Der Display muss an Digital-Pin 4 angeschlossen werden.

Bitte kopieren sie den folgenden Code vollständig und fügen Sie ihn in Ihr Skript ein.

Speichern Sie die Datei am Besten in Ihrem Dokumente Ordner unter dem Namen Time.py

Führen Sie den Beispielcode mit folgenden Befehlen im Terminal aus:

import sys
import me
import dateme
import RPi.GPIO as GPIO
import tm1637

Display = tm1637.TM1637(4,5,tm1637.BRIGHT_TYPICAL)

Display.Clear()
Display.SetBrightnes(1)

while(True):

now = dateme.dateme.now()
hour = now.hour
minute = now.minute
second = now.second
currenme = [ int(hour / 10), hour % 10, int(minute / 10), minute % 10 ]

Display.Show(currenme)

Display.ShowDoublepoint(second % 2)

me.sleep(1)

cd /Documents
sudo python Time.py

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 28

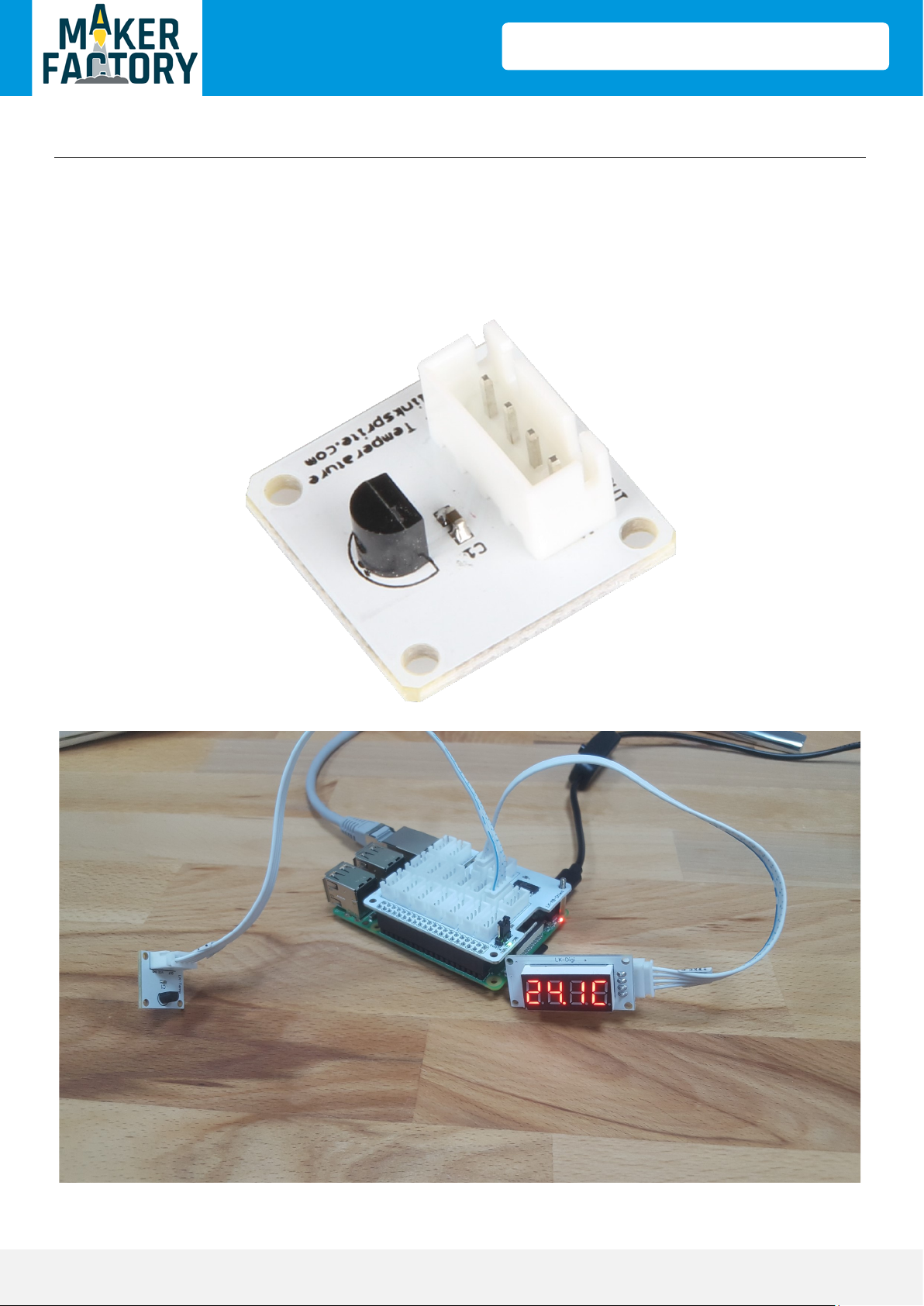

10. DER TEMPERATURSENSOR

Dieser Temperatursensor verwendet einen Thermistor, um die Umgebungstemperatur zu erfassen. Der
Widerstand des Thermistors erhöht sich, wenn die Umgebungstemperatur abnimmt. Durch diese Charak­terisk wird die Umgebungstemperatur ausgemessen.

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 29

10. DER TEMPERATURSENSOR

In diesem Beispiel kombinieren wir den Temperatursensor mit der Digitalanzeige um uns die aktuelle
Raumtemperatur anzeigen zulassen. Auch diese Datei muss im selben Verzeichnis wie die Konguraons­datei der Digitalanzeige gespeichert werden. Die Konguraonsdatei muss jedoch auch angepasst wer­den, die angepasste Version nden Sie ab der nächsten Seite.

Der Temperatursensor wird an Analog-Pin 0 und Der Display an Digital-Pin 4 angeschlossen
Bitte kopieren sie den folgenden Code vollständig und fügen Sie ihn in Ihr Skript ein.

Speichern Sie die Datei zusammen mit der noch folgenden angepassten Konguraonsdatei in einem

extra Ordner z.B. unter /Documents/Temperature unter dem Namen Temp.py

import me
import RPi.GPIO as GPIO
import tm1637
import spidev

temp = 0

spi = spidev.SpiDev()
spi.open(0,0)
spi.max_speed_hz = 1350000

def readadc(adcnum):

# SPI-Daten auslesen

r = spi.xfer2([1,8+adcnum <<4,0])
adcout = ((r[1] &3) <<8)+r[2]
return adcout

while True:

value = readadc(temp)
volts = (value * 3.3) / 1024
temperature_C = (volts - 0.5) * 100 #Temperatur berechnen
temperature_C = '%.1f' % temperature_C # Temperatur runden eine Stelle nach dem Komma
print("Temperatur: " + temperature_C + " C") # Temperatur ausgeben

temp1 = temperature_C[-1:] # letzte Zahl
temp2 = temperature_C[-3:-2] # vorletzte Zahl
temp3 = temperature_C[-4:-3] # erste Zahl

Display = tm1637.TM1637(4,5,tm1637.BRIGHT_TYPICAL) #Display vorbereiten
Display.Clear()
Display.SetBrightnes(7)

temp2 = Display.coding(int(temp2)) + 128 # füge das Komma hinzu

if temperature_C < str(0):
Display.Show([0x40, Display.coding(int(temp3)), temp2, Display.coding(int(temp1))]) #Minusgrade anzeigen
else:
Display.Show([Display.coding(int(temp3)), temp2, Display.coding(int(temp1)), 0x39]) #Temperatur anzeigen

me.sleep(3)

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 30

10. DER TEMPERATURSENSOR

Auf den nächsten drei Seiten nden Sie die angepasste Konguraonsdatei tm1637.py
Speichern Sie die Konguraonsdatei in dem Ordner /Documents/Temperature unter dem Namen
tm1637.py

import sys
import os
import me
import RPi.GPIO as IO

IO.setwarnings(False)
IO.setmode(IO.BCM)

HexDigits = [0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71]

ADDR_AUTO = 0x40
ADDR_FIXED = 0x44
STARTADDR = 0xC0
BRIGHT_DARKEST = 0
BRIGHT_TYPICAL = 2
BRIGHT_HIGHEST = 7
OUTPUT = IO.OUT
INPUT = IO.IN
LOW = IO.LOW
HIGH = IO.HIGH

class TM1637:

__doublePoint = False
__Clkpin = 0
__Datapin = 0
__brightnes = BRIGHT_TYPICAL;
__currentData = [0,0,0,0];

def __init__( self, pinClock, pinData, brightnes ):
self.__Clkpin = pinClock
self.__Datapin = pinData
self.__brightnes = brightnes;
IO.setup(self.__Clkpin,OUTPUT)
IO.setup(self.__Datapin,OUTPUT)
# end __init__

def Clear(self):
b = self.__brightnes;
point = self.__doublePoint;
self.__brightnes = 0;
self.__doublePoint = False;
data = [0x7F,0x7F,0x7F,0x7F];
self.Show(data);
self.__brightnes = b; # restore saved brightnes
self.__doublePoint = point;
# end Clear

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 31

10. DER TEMPERATURSENSOR

Konguraonsdatei tm1637.py fortgeführt.

def ShowInt(self, i):
s = str(i)
self.Clear()
for i in range(0,len(s)):
self.Show1(i, int(s[i]))

def Show( self, data ):
for i in range(0,4):
self.__currentData[i] = data[i];

self.start();
self.writeByte(ADDR_AUTO);
self.stop();
self.start();
self.writeByte(STARTADDR);
for i in range(0,4):
self.writeByte(data[i]);
self.stop();
self.start();
self.writeByte(0x88 + self.__brightnes);
self.stop();
# end Show

def SetBrightnes(self, brightnes): # brightnes 0...7
if( brightnes > 7 ):
brightnes = 7;
elif( brightnes < 0 ):
brightnes = 0;

if( self.__brightnes != brightnes):
self.__brightnes = brightnes;
self.Show(self.__currentData);
# end if
# end SetBrightnes

def ShowDoublepoint(self, on): # shows or hides the doublepoint
if( self.__doublePoint != on):
self.__doublePoint = on;
self.Show(self.__currentData);
# end if
# end ShowDoublepoint

def writeByte( self, data ):
for i in range(0,8):
IO.output( self.__Clkpin, LOW)
if(data & 0x01):
IO.output( self.__Datapin, HIGH)
else:
IO.output( self.__Datapin, LOW)
data = data >> 1
IO.output( self.__Clkpin, HIGH)

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 32

10. DER TEMPERATURSENSOR

Konguraonsdatei tm1637.py fortgeführt.

Führen Sie den Beispielcode mit folgenden Befehlen im Terminal aus:

# wait for ACK

IO.output( self.__Clkpin, LOW)
IO.output( self.__Datapin, HIGH)
IO.output( self.__Clkpin, HIGH)
IO.setup(self.__Datapin, INPUT)

while(IO.input(self.__Datapin)):
me.sleep(0.001)
if( IO.input(self.__Datapin)):
IO.setup(self.__Datapin, OUTPUT)
IO.output( self.__Datapin, LOW)
IO.setup(self.__Datapin, INPUT)
#endif
# endwhile
IO.setup(self.__Datapin, OUTPUT)
# end writeByte

def start(self):
IO.output( self.__Clkpin, HIGH) # send start signal to TM1637
IO.output( self.__Datapin, HIGH)
IO.output( self.__Datapin, LOW)
IO.output( self.__Clkpin, LOW)
# end start

def stop(self):
IO.output( self.__Clkpin, LOW)
IO.output( self.__Datapin, LOW)
IO.output( self.__Clkpin, HIGH)
IO.output( self.__Datapin, HIGH)
# end stop

def coding(self, data):
if( self.__doublePoint ):
pointData = 0x80
else:
pointData = 0;

if(data == 0x7F):
data = 0
else:
data = HexDigits[data] + pointData;
return data
# end coding

# end class TM1637

cd /Documents/Temperature
sudo python Temp.py

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 33

Symbol auf Elektro- und Elektronikgeräten

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in

den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der
Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen
sind, von diesem zu trennen.

Rückgabemöglichkeiten

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen
die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung
abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können
unabhängig vom Kauf eines Neugerätes in Haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten

Simac GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden
können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an
uns.

Informationen zur Verpackung

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes
Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir

lassen Ihnen dann eine geeignete Verpackung zukommen.

11. INFORMATIONS- UND RÜCKNAHMEPFLICHTEN

Linker Kit Base Set Raspberry Pi

Veröffentlicht: 09.10.2018 Copyright by Maker Factory 34

12. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme
auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]
Ticket-System: http://support.joy-it.net
Telefon: [phone] – 66 (10- 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net
