MAINCOR INSTAT 868 Quick Start Manual
Weitere Hinweise:
1. Am Sender Lern-Modus einstellen:
468 931003 260-1

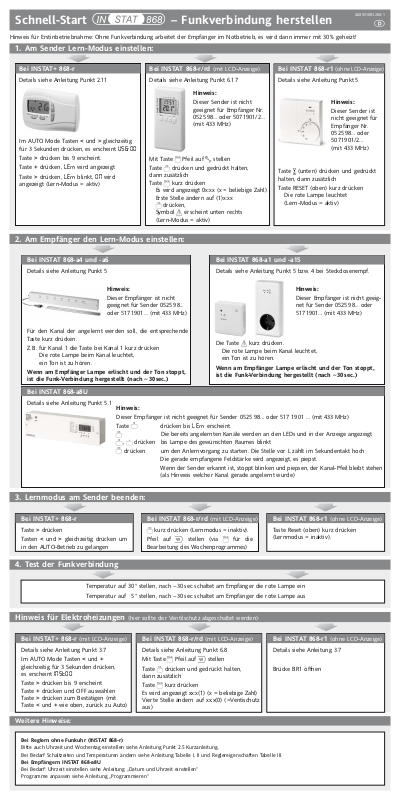

Schnell-Start
.
– Funkverbindung herstellen
Hinweis für Erstinbetriebnahme: Ohne Funkverbindung arbeitet der Empfänger im Notbetrieb, es wird dann immer mit 30 % geheizt!
Bei INSTAT 868-r/rd (mit LCD-Anzeige)
Details siehe Anleitung Punkt 6.17
Hinweis:
Dieser Sender ist nicht
geeignet für Empfänger Nr.
0525 98… oder 507 1901/2…
(mit 433 MHz)
Mit Taste Y Pfeil auf l stellen
Taste b drücken und gedrückt halten,
dann zusätzlich
Taste Y kurz drücken
Es wird angezeigt 0x:xx (x = beliebige Zahl)
Erste Stelle ändern auf (1)x:xx
b drücken,
Symbol z erscheint unten rechts
(Lern-Modus = aktiv)
Bei INSTAT+ 868-r
Details siehe Anleitung Punkt 2.11
Im AUTO Mode Tasten < und > gleichzeitig
für 3 Sekunden drücken, es erscheint
USEr00
Taste > drücken bis 9 erscheint.
Taste + drücken,
LErn wird angezeigt
Taste > drücken,
LErn blinkt, ON wird
angezeigt (Lern-Modus = aktiv)
Bei INSTAT 868-r1
(ohne LCD-Anzeige
)
Details siehe Anleitung Punkt 5
Hinweis:
Dieser Sender ist
nicht geeignet für
Empfänger Nr.
0525 98… oder
5071901/2…
(mit 433 MHz)
Taste ì (unten) drücken und gedrückt
halten, dann zusätzlich
Taste RESET (oben) kurz drücken
Die rote Lampe leuchtet
(Lern-Modus = aktiv)
3. Lernmodus am Sender beenden:
Bei INSTAT 868-r/rd (mit LCD-Anzeige)
b kurz drücken (Lernmodus = inaktiv).
Pfeil auf k stellen (via Y für die
Bearbeitung des Wochen programmes)
Bei INSTAT+ 868-r
Taste > drücken
Tasten < und > gleichzeitig drücken um
in den AUTO-Betrieb zu gelangen
Bei INSTAT 868-r1 (ohne LCD-Anzeige)
Taste Reset (oben) kurz drücken
(Lernmodus = inaktiv).
Hinweis für Elektroheizungen (hier sollte der Ventilschutz abgeschaltet werden):
Bei INSTAT 868-r/rd (mit LCD-Anzeige)
Details siehe Anleitung Punkt 6.8
Mit Taste Y Pfeil auf k stellen
Taste b drücken und gedrückt halten,
dann zusätzlich
Taste Y kurz drücken
Es wird angezeigt xx:x(1) (x = beliebige Zahl)
Vierte Stelle ändern auf xx:x(0) (=Ventischutz
aus)
Bei INSTAT+ 868-r (mit LCD-Anzeige)
Details siehe Anleitung Punkt 3.7
Im AUTO Mode Tasten < und +
gleichzeitig für 3 Sekunden drücken,
es erscheint
INSk00
Taste > drücken bis 9 erscheint
Taste + drücken und OFF auswählen
Taste > drücken zum Bestätigen (mit
Taste < und + wie oben, zurück zu Auto)
Bei INSTAT 868-r1 (ohne LCD-Anzeige)
Details siehe Anleitung 3.7
Brücke BR1 öffnen
4. Test der Funkverbindung
Temperatur auf 30 ° stellen, nach ~ 30 sec schaltet am Empfänger die rote Lampe ein
Temperatur auf 5 ° stellen, nach ~ 30 sec schaltet am Empfänger die rote Lampe aus
Bei Reglern ohne Funkuhr (INSTAT 868-r)
Bitte auch Uhrzeit und Wochentag einstellen siehe Anleitung Punkt 2.5 Kurz an leitung.
Bei Bedarf Schaltzeiten und Temperaturen ändern siehe Anleitung Tabelle I, II und Reglereigenschaften Tabelle III.
Bei Empfängern INSTAT 868-a8U
Bei Bedarf: Uhrzeit einstellen siehe Anleitung „Datum und Uhrzeit einstellen“
Programme anpassen siehe Anleitung „Programmieren“
쮕
2. Am Empfänger den Lern-Modus einstellen:
Bei INSTAT 868-a1 und -a1S
Details siehe Anleitung Punkt 5 bzw. 4 bei Steckdosenempf.
Hinweis:
Dieser Empfänger ist nicht geeignet für Sender 0525 98... oder
517 1901… (mit 433 MHz)
Die Taste z kurz drücken.
Die rote Lampe beim Kanal leuchtet,
ein Ton ist zu hören.
Wenn am Empfänger Lampe erlischt und der Ton stoppt,
ist die Funk-Verbindung hergestellt (nach ~30 sec.)
Bei INSTAT 868-a4 und -a6
Details siehe Anleitung Punkt 5
Hinweis:
Dieser Empfänger ist nicht
geeignet für Sender 0525 98...
oder 517 1901… (mit 433 MHz)
Für den Kanal der angelernt werden soll, die entsprechende
Taste kurz drücken.
Z. B. für Kanal 1 die Taste bei Kanal 1 kurz drücken
Die rote Lampe beim Kanal leuchtet,
ein Ton ist zu hören.
Wenn am Empfänger Lampe erlischt und der Ton stoppt,
ist die Funk-Verbindung hergestellt (nach ~30 sec.)
Bei INSTAT 868-a8U
Details siehe Anleitung Punkt 5.1
Hinweis:
Dieser Empfänger ist nicht geeignet für Sender 0525 98... oder 517 1901 … (mit 433 MHz)
Taste
a
drücken bis
LErn erscheint.
b Die bereits angelernten Kanäle werden an den LEDs und in der Anzeige angezeigt
a, Z
drücken bis Lampe des gewünschten Raumes blinkt
b
drücken um den Anlernvorgang zu starten. Die Stelle vor L zählt im Sekundentakt hoch
Die gerade empfangene Feldstärke wird angezeigt, es piepst.
Wenn der Sender erkannt ist, stoppt blinken und piepsen, der Kanal-Pfeil bleibt stehen
(als Hinweis welcher Kanal gerade angelernt wurde)
Additional notes:
1. On the transmitter, activate the Learn Mode:
468 931003 260-1
.
… Quick Start – Creating the radio link
Note: without correctly established radio link the receiver will work in Alarm mode, the room will be heated constantly to 30%.
Note for electric heating (the valve protection should be switched off
For INSTAT 868-r/rd (with display)
Details see manual item 6.8
With button Y, move cursor to k
Press and hold down button b and additionally
press button Y briefly.
The display reads xx:x(1) (x = any figure)
Change fourth digit to xx:x(0) (= valve protection off)
Press b
For INSTAT 868-r1 (without display)
Details see manual item 3.7
Open jumper BR1
4. Testing the radio link:
Adjust temperature to 30/40°, after ~30 sec the red lamp at the receiver will switch on
Adjust temperature to 5 °, after ~30 sec the red lamp at the receiver will switch off
For controllers without radio clock (INSTAT 868-r)
Clock and day of the week should also be adjusted, see manual item 2.5 (short description).
If necessary modify events and temperatures, see in manual table I, II and controller features table III.
For receivers INSTAT 868-a8U
If necessary: adjust clock see manual "Time and Date setting"
modify program see manual "Programming"
2. On receiver, activating the Learn Mode:
For INSTAT 868-a4 and -a6
Details see manual item 5
Note:
This receiver cannot be used
in combination with transmitters 0525 98… or 517 1901…
(with 433 MHz)
For the channel to be learned, press the
related button.
E.g. for channel 1 press the button close to it briefly.
The red lamp will switch on and a tone can be heard
If the lamp at the receiver is switched off and the tone
stops, the radio link is established (after ~30 sec)
For INSTAT 868-a1 and -a1S
Details see manual items 5 or item 4 for the plug in receiver
Note:
This receiver cannot be used
in combination with transmitters
0525 98… or 517 1901… (with 433
MHz)
Press button z briefly.
The red lamp will switch on and a tone can be heard
If the lamp at the receiver is switched off and the tone
stops, the radio link is established (after ~30 sec)
3. Cancelling Learn Mode on the Transmitter:
For INSTAT 868-r/rd (with display)
Press b briefly
(Learn Mode is deactivated now)
Move cursor to k via Y, for working with the
weekly program
For INSTAT 868-r1 (without display)
Press button RESET briefly (upper side)
Learn Mode is deactivated now)
For INSTAT 868-a8U
Details see manual item 5.1
Note
This receiver cannot be used in combination with transmitters 0525 98... or 517 1901 … (with 433 MHz)
Press
a
until
LErn is visible.
b
The already teached channels are visible on the lamps and in the display.
a , Z
until the lamp for the requested room is blinking.
b
to start learning mode. The channel LED and room arrow are blinking, digit in front of L
increments in sec interval. The actual received signal power will be displayed a sound can
be heard. If link is established, blinking and sound stopps (the room arrow remains, to
show the latest learned channel)
For INSTAT 868-r/rd (with display)
Details see manual item 6.17
Note:
This transmitter cannot be
used in combination with
receivers 052598… or
5071901/2… (with 433 MHz)
With button Y, move cursor to l
Press and hold down button b and
additionally press button Y briefly.
The display reads 0x:xx (x = any figure)
Change first digit to (1)x:xx
Press b
Symbol zcan be read bottom right
(Learn-Mode is active now)
For INSTAT+ 868-r
Details see manual item 2.1
In AUTO Mode press the < and > buttons
simultaneously for 3 seconds,
USEr00 will be
displayed
press button > until option 9 is displayed.
press button + LErn will be displayed
press button >
LErn is blinking, ON is visible;
Learn-Mode is now active
For INSTAT 868-r1 (without display)
Details see manual item 5
Note:
This transmitter
cannot be used in
combination with
receivers 052598…
or 5071901/2…
(with 433 MHz)
Press and hold down button ï (bottom)
and additionally
press button RESET (top) briefly.
The red lamp will switch on (Learn
Mode is active now)
For INSTAT+ 868-r
press button > to terminate Learn Mode
press buttons < and > simultaneously
for 3 seconds in order to activate AUTO
For INSTAT+ 868-r
Details see manual item 3.7
In AUTO Mode press the < and +
buttons simultaneously for 3 seconds,
INSk00 will be displayed
press button > until option 9 is displayed
press button + and select OFF (to
terminate use buttons < and + as
described above)
