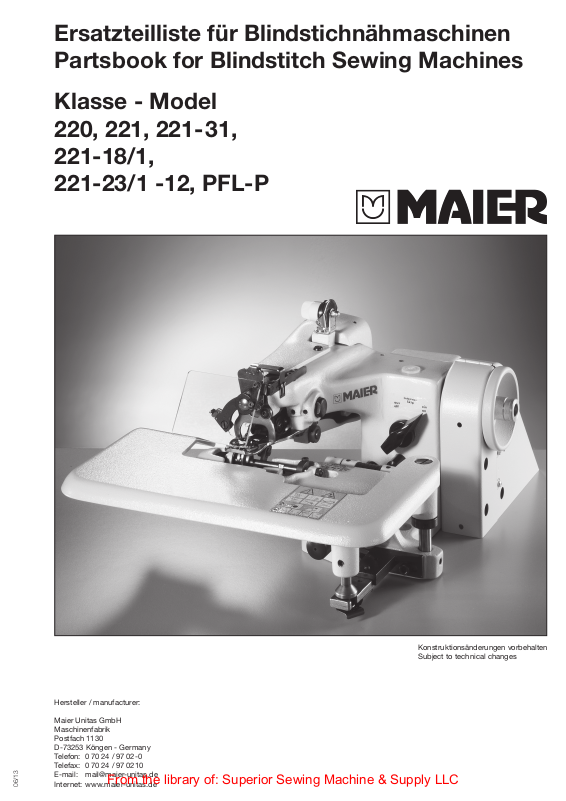

Ersatzteilliste für Blindstichnähmaschinen
Partsbook for Blindstitch Sewing Machines
Klasse - Model
220, 221, 221-31,
221-18/1,
221-23/1 -12, PFL-P
Hersteller / manufacturer:
Maier Unitas GmbH
Maschinenfabrik
Postfach 1130
D-73253 Köngen - Germany
Telefon: 0 70 24 / 97 02-0
Telefax: 0 7024 / 970210
E-mail: mail@maier-unitas.de
06/13
Internet: www.maier-unitas.de
Konstruktionsänderungen vorbehalten
Subject to technical changes
Maschinenkörper / sewing machine casting
Bild-Nr. 22101
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
1 221229 Maschinenkörper sewing machine casting 1 1 220228 Maschinenkörper sewing machine casting - 1
2 220228A Sinterlager sintered bearing 5 4
3 240236 Verschlussstopfen cap lug 3 4 221229B Ölrohr oil tube 1 5 221244 Abdeckkasten cover 1 6 220237 Abdeckblech cover plate - 1
7* 220126 Fadenspannungsmutter thread tension nut 1 1
8* 220123 Fadenspannungsfeder thread tension spring 1 1
9* 220127 Fadenspannungsscheibe thread tension washer 2 2
10* 220125 Fadenspannungsbolzen thread tension bolt 1 1
11 220229 Klebeschild 251EU adhesive label 251 EU 1 1
12* 220391 Fadenführungsbügel thread tension guide 1 1
14 220230 Schutzhaube protection cover 1 1
15 220092 Flachkopfschraube flat head screw 4 2
16 220230A Ölrohr oil tube 3 3
18 252122D Schraube screw 1 1
19 220241 Schraube screw 1 1
20 220110 Verstellzapfen sliding bolt 1 1
21 220228B Sinterlager sintered bearing 1 1
22 220122A Schraube screw 2 3
23 220122 Winkel angle 1 1
24 220091 Gewindestift grub screw 3 3
25 220096 Gewindestift grub screw 1 1
2
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
26 220241 Mutter nut 2 2
27 220242 Schraube screw 1 1
28 561 Gewindestift grub screw 1 29 220228C Typenschild machine class label 1 1
30 221229A Intervallschild skip-stitch-label 1 32 221096 Anschlagstift stop pin 2 33 220187 Tischfeder spring for table 1 34 220240 Schraube screw 1 1
35 220168 Tischwelle shaft 1 1
36 220239 Schraube screw 1 1
37 220239A Scheibe washer 1 1
38 220239B Mutter nut 11 1
39* 220267 Anschwenktisch table 1 40 220393 Bolzen bolt 1 41 220182 Federhaken sprink hook 1 1
42 220183 Rändelmutter knurled nut 1 1
43 220190 Rasterschraube kpl. ratched screw complete 1 1
46 220188 Rasterbolzen ratched bolt 1 1
47 220189 Rasterfeder ratched spring 1 1
48 68,01,15 Schraube screw 3 50 220397 Rasterbolzen ratched bolt 1 51 252234A Rasterfeder ratched spring 1 52 863 Schraube screw 1 1
53 252122C Mutter nut 1 1
54 220396 Federblech spring plate 1 57 220253E Scheibe washer 3 58 221394 Aufnahmewinkel support angle 1 59 221395 Rastebolzenaufnahme ratched bolt flauge 1 60 1138.04 Gewindestift grub screw 1 1
61 252150 Gewindestift grub screw 2 62 252151 Stellring adjusting ring 1 63 252151A Tellerfeder disc spring 2 64 220228E Firmenschild Maier label 1 1
65 220392 Fadenführungsbolzen thread guide bolt 1 66 857 Mutter nut 1 67 220253G Mutter nut 2 2
70 221243 Halter mounting bracket 1 1
71 221235 Schraube screw 2 2
72 221238 Fadengeberschutz protection angle 1 1
73 250121 Schraube screw 2 2
74 221839 Winkel angle 1 1
75 660122 Plexiglas Schutz clear plastic guard 1 1
76 500324 Schraube screw 2 2
Komplette Baugruppen: Complete Assemblies:
7-10, 220340 Fadenspannung mit Fadenführungs- thread tension with thread tension
12, bügel komplett guide
18,23,
52,53 1 1
7-10, 220341 Fadenspannung thread tension 1 1
12
70-74 221250 Halter Komplett mounting bracket complete 1 1
39,40, 220267 Anschwenktisch table 1 1
56,66,
63,64
* Teil einer Baugruppe, die nur komplett geliefert werden kann.
In der Bestellung bitte die komplette Teil-Nr. angeben;
nicht die Positions-Nr.
* Part of an assembly which can only be supplied completely.
Please mention complete part number not position number
in your orders.
3
4
*
*
*
*
*
*
*
1
5
Tauchergetriebe / plunger gearing
Bild-Nr. 22105
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
1* 220136 Exzenterkopf eccenter head 1 1
siehe Seite 6 see page 6
2
3 220091 Gewindestift grub screw 4 1
4* 220138 Verstellexzenter adjusting eccenter 1 1
5* 220135 Zylinderschraube cylinder screw 1 1
6* 220161 Transporteurhebel feed dog lever 1 1
nur mit Pos..-Nr. 4,5,7 only together with pos 4,5,7
7* 220161A Sinterlager sintered bearing 1 1
8* 220144 Pendelführung self-aligning guide 1 1
9*
10 220143 Stellring adjusting ring 1 1
12 220145 Transporteur feeder 1 1
13 220121 Flachkopfschraube flat head screw 2 2
14 221135 Querwelle cross shaft 1 1
15* 221401 Schubstange drag rod 1 16 221201 Konusschraube cone screw 2 17* 221225 Exzenter eccenter 1 18 221224 Gewindestift grub screw 2 19 220151 Stellring adjusting ring 1 1
20 220157 Gewindestift grub screw 2 -
6
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
25* 220156 Handrad hand wheel 1 1
27* 220156B Zylinderstift cylinder pin 1 28 221226 Zahnrad 20 Z (1:2) toothed gear 20 teeths (1:2) 1 28 221226A Zahnrad 15 Z (1:3) toothed gear 15 teeths (1:3) 1 29 221207 Flachkopfschraube flat head screw 1 30 221227 Zahnrad 40 Z (1:2) toothed gear 40 teeths (1:2 1 30 221227A Zahnrad 45 Z (1:3) toothed gear 45 teeths (1:3) 1 31 221206 Zahnradbolzen toothed gear bolt 1 32 221206A Zapfenschraube slooted shoulder screw 2 33 221208 Kurvenstück cam part 1 34 220108A Stellring adjusting ring 1 35 220108 Stellring adjusting ring 1 36 220109 Gewindestift grub screw 2 37 220146A Schaftschraube headless screw 1 38 221093 Tellerfeder disc spring 2 39 221090 Schaltwelle control shaft 1 40 221092 Gewindestift grub screw 1 41 221091 Gewindestift grub screw 9 2
42 220095 Gewindestift grub screw 1 43 220094 Schaltgriff switch handle 1 44 221215 Ansatzschraube half dog point screw 1 45 221216 Führungsrolle guide roller 1 46 221213 Druckfeder pressure ring 1 47 221212 Federhülse spring sleeve 1 48* 220160 Taucherhebel plunger lever - 1
49 220159 Konusschraube cone screw - 1
50 221204A Distanzscheibe shim ring 1 51 221214 Nockenhebel cam lever 1 52 221204 Steckachse connector shaft 1 53 221210A Winkelhebel angle lever 1 54
55 221211 Schraubenbolzen screw bolt 1 56 220253E Unterlegscheibe washer 2 1
57 220158 6-Kant-Mutter hexagon nut 2 1
58* 221200 Taucherhebel plunger lever 1 59* 220160A Sinterlager sintered bearing 1 1
60 220186 Ansatzschraube half dog point screw 1 1
61 220162 Ölfilz oil felt 2 1
62 220095 Verschlußstopfen plug 2 1
63 220108B Stellring adjusting ring 1 -
Komplette Baugruppen: Complete Assemblies:
3,15 241300 Intervallgetriebe komplett skip-stitch gear complete 1 16,17,
18,32,
35,36,
44,45,
51,52,
53,55,
56,57
61-63
35-43 221310 Schaltwelle komplett switch shaft complete 1 -
35,41, 221210 Winkelhebel komplett angle lever complete 1 53,55
58,59 221200 Taucherhebel komplett plunger lever complete 1 48,59 220160 Taucherhebel komplett plunger lever complete - 1
20, 220156 Handrad hand wheel 1 1
25-27
15-17, 240300 Tauchergetriebe komplett plunger gear complete 1 1
53,
56-58
* Teil einer Baugruppe, die nur komplett geliefert werden kann.
In der Bestellung bitte die komplette Teil-Nr. angeben;
nicht die Positions-Nr.
* Part of an assembly which can only be supplied completely.
Please mention complete part number not position number
in your orders.
7
Tragplatte kl. 220/221 / bearingplate cl. 220/221
Bild-Nr. 22102
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
1 220164 Tragbolzen bolt 1 1
2 220171 Feder spring 2 2
3 220172 Mutter nut 4 4
4 220176 Presserfußträger links left presserfoot bearer 1 1
5 220177A Stabilisierungsfeder links left stability spring 1 1
6 220177 Presserfuß links left presserfoot 1 1
7 220173 Schraube screw 2 2
8 220174 Gewindestift grub screw 2 2
11 220169 Presserfuß rechts presserfoot right 1 1
12 220169A Stabiliesierungsfeder rechts right stability spring 1 1
13 220170 Presserfußträger rechts right presserfoot bearer 1 1
14 220164A Distanzscheibe shim ring 1 1
15* 240167A Taucher plunger - 1
16* 241167A Taucher plunger 1 16* 241167C Taucher für Unterklasse -31 plunger for subclass -31 1 17* 220166 Taucherwelle plunger shaft 1 1
18 220158 Mutter nut 1 1
19 220178 Spitzenschraube point screw 1 1
20 220165 Spitze für Taucher point for plunger 1 1
21 220147 Schraube screw 1 1
22 220184 Mitnehmer driver - 1
23 221184 Mitnehmer driver 1 1
24 220165A Mutter nut 1 1
25 220233A Etikett für Stichtiefe label for stitch depth 1 1
26 220233 Tragplatte bearing plate 1 1
8
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
27 220140 Schraube screw 1 1
28 220180 Klemmhülse clamping sleeve 1 1
29 220236 Schraube screw 3 3
30 220235 Schutzkappe protecting cover 1 1
31 220241A Mutter nut 2 2
32 220233B Schraube screw 1 1
33 220254 Kette 7 Glieder chain 7 link 1 1
Komplette Baugruppen: Complete Assemblies:
1-28 221340 Tragplatte komplett bearing plate complete 1 1-28 120340 Tragplatte komplett bearing plate complete - 1
1,3-8 220360 Presserfuß komplett presserfoot complete 1 1
11-13
15,17 220167 Taucher komplett plunger complete - 1
16,17 221167K-S Taucher komplett für Unterkl. -31 plunger complete for subcl. -31 1 16,17 221167 Taucher komplett plunger complete 1 -
* Teil einer Baugruppe, die nur komplett geliefert werden kann.
In der Bestellung bitte die komplette Teil-Nr. angeben;
nicht die Positions-Nr.
* Part of an assembly which can only be supplied completely.
Please mention complete part number not position number
in your orders.
9
Stichplatte / stitchplate
Bild-Nr. 22104
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
1 * 220 117 C Stichplattenbügel stitchplate bracket 1 1
2 * 220 117 B Stichplattenfertigteil stitchplate part 1 1
2 * 220 117 B-31 Stichplattenfertigteil für Unterklasse -31 stitchplate part for subclass -31
3 220 121 A Linsenflanschkopfschraube hexagon-socket-lead-cup screw 2 2
4 220 119 Zylinderschraube cylinder screw 1 1
5 220 120 Nadelauflegeplättchen needle guide plate 1 1
6 220 118 A Unterlegscheibe washer 1 1
7 220 108 Stellring adjusting ring 1 1
8 251 116 Fadenführungswinkel thread bracket 1 1
9 220 115 Zylinderschraube cylinder screw 1 1
10 220 113 Führungslineal guide rule 1 1
11* 220 114 A Führungszunge guide tongue 1 1
11* 220 114 A-31 Führungszunge für Unterklasse -31 guide tongue for subclass -31
12 220 112 Feder spring 1 1
13 – Nadel-System 251 EU needle system 251 EU 1 1
Stärke 60 bis 100 thickness 60-100
14 232 117 F Führungsstift guide pin 1 1
15 232 113 A Rändelschraube knurled screw 1 1
16 252 113 B Unterlegscheibe washer 1 1
17 232 113 Stoffführung cloth guide 1 1
18 252 116 B Senkschraube flat-head screw 1 1
10
Komplette Baugruppen: Complete Assemblies:
1, 2 220 380 / Stichplatte stitch plate complete 1 1
4, 5 220 380-31 mit Führungszunge komplett with guide tongue
8-12
9-11 220 114 K Führungszunge komplett guide tongue complete 1 1
9-11 220 114 C Führungszunge komplett guide tongue complete
für Unterklasse -31 for subclass -31
1, 2, 4, 220 117 Stichplatte komplett stitch plate complete 1 1
5, 8,
14, 18
1, 2, 4, 220 117-31 Stichplatte komplett für Unterklasse -31 stitch plate complete for subclass -31 1 1
5, 8,
14, 18
* Teil einer Baugruppe, die nur komplett geliefert werden kann.
In der Bestellung bitte die komplette Teil-Nr. angeben;
nicht die Positions-Nr.
* Part of an assembly which can only be supplied completely.
Please mention complete part number not position number
in your orders.
11
Unterklassen -18/1 und -23/1
Subclasses -18/1 and -23/1
12
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
-18/1 -23/1
1 220164 Tragbolzen bolt 1 1
2 220171 Feder spring 1 1
3 220172 Mutter nut 2 2
4 220176 Presserfußträger links left presser foot bearer 1 1
5 220177A Stabilisierungsfeder stability spring 1 1
6 220177-18/1 Presserfuß presserfoot 1 6 221177-23/1 Presserfuß presserfoot - 1
7 220173 Schraube screw 1 1
8 220174 Gewindestift grub screw 1 1
10 221488 Distanzhülse shim sleeve 1 1
11 220164A Scheibe washer 2 2
12 220236 Schraube screw 3 3
13 220235 Schutzkappe cover 1 1
15* 241167A Taucher plunger 1 15* 241167A-23/1 Taucher plunger - 1
16* 220166 Taucherwelle plunger shaft 1 1
17 220158 Mutter nut 1 1
18 220178 Schraube screw 1 1
19 220165 Spitze für Taucher point for plunger 1 1
20 220147 Schraube screw 1 1
21 221184 Mitnehmer driver 1 1
22 220165A Mutter nut 1 1
23 220233A Etikett für Stichtiefe label for stitch depth 1 1
24 220233 Tragplatte bearing plate 1 1
25 220140 Schraube screw 1 1
26 220180 Klemmhülse clambing sleeve 1 1
27 220241A Mutter nut 2 2
28 220233B Schraube screw 1 1
29 220254 Kette (7 Glieder) chain (7 links) 1 1
30 252116B Schraube screw 1 1
31* 220117B-18/1* Stichplatte -18 stitchplate -18 1 1
32* 220117C-18/1* Stichplattenbügel stitchplate bracket 1 1
33 220121A Schraube screw 2 2
34 220118A Scheibe washer 1 1
35 220118 Schraube screw 1 1
36 251116 Fadenführungswinkel thread guide bracket 1 1
37 220120 Nadelauflageplättchen needle guide plate 1 1
38 220119 Schraube screw 1 1
39 Nadel 251 EU needle 251 EU 1 1
40 220121 Schraube screw 2 2
41 220145-23 Transporteur feed dog 1 1
43 221410 Winkelbügel angle bracket 1 1
44 221399 Rändelmutter nut 1 1
45 250237W Druckfeder spring 1 1
46* 221409 Schraube screw 1 1
47 221407 Welle shaft 1 1
48 68,02,15 Schraube screw 1 1
49 221406 Verstellhebel adjusting ring 1 1
50 1072 Stift pin 1 1
51 221405 Brücke bridge 1 1
52 220106A Schraube screw 5 5
53 220114-18 Führungszunge guide tongue 1 1
54 221408 Spannbacke clamping bracket 1 1
55 221490** Säumer siehe extra Aufstellung S. 17 folder-see seperate listing n. 18 1 55 221482** Säumer siehe extra Aufstellung S. 17 folder-see seperate listing n. 18 - 1
56 252117F Schraube screw 1 1
Komplette Baugruppen: Complete Assemblies:
15,16 221167 Taucher komplett plunger complete 1
15,16 221167-23/1 Taucher komplett plunger complete 1
30,31,
32, 221380-18/1 Stichplatte komplett stitchplate complete 1
36-38
* Teil einer Baugruppe, die nur komplett geliefert werden kann.
In der Bestellung bitte die komplette Teil-Nr. angeben;
nicht die Positions-Nr.
* Part of an assembly which can only be supplied completely.
Please mention complete part number not position number
in your orders.
13
Fadenabschneider -12 / threadcutter -12
Bild-Nr. 12
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
1 1 Grundplatte base plate 1 1
5 12 Welle shaft 1 1
6 13 Messerhebel knife lever 1 1
7 368.02.14 Unterlagscheibe washer 8 8
8 220172 Mutter nut 4 4
9 220130A Mutter nut 2 2
10 16 Unterlagscheibe washer 4 4
11 14 Fadenabschneidmesser knife 1 1
12 220165A Mutter nut 4 4
13 21 Hebel lever 1 1
14 22 Ring mit Sicherungsstift ring with safety pin 1 1
15 19 Unterlagscheibe washer 2 2
16 23 Zugstange connecting rod 1 1
17 24 Ansatzschraube shoulder screw 2 2
18 26 Winkelflansch bracked flange 1 1
19 1250 Mutter nut 4 4
20 252117F Schraube screw 2 2
21 27 Druckfeder pressure spring 1 1
22 6 Magnet solenoid 1 1
23 2 Haltewinkel holding bracked 1 1
24 10 Federscheibe spring washer 1 1
25 36 Mutter nut 1 1
26 28 Zugstift connecting pin 1 1
* Teil einer Baugruppe, die nur komplett geliefert werden kann.
In der Bestellung bitte die komplette Teil-Nr. angeben;
nicht die Positions-Nr.
14
* Part of an assembly which can only be supplied completely.
Please mention complete part number not position number
in your orders.
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
27 30 Fadenführungszapfen thread guide pin 1 1
28 33 Fadenbremskappe thread break cap 1 1
29 34 Fadenspannfeder thread tension spring 1 1
30 35 Hutmutter nut 1 1
31 31 Unterlagscheibe washer 1 1
32 32 Mutter nut 1 1
33 220092 Schraube screw 2 2
34 38/1 Schraube screw 1 1
35 7 Kabel 2 Adern cable 1 1
36 8 Lackrohr isolated sleeving 1 1
37 46 Winkelgelenk bracket joint 1 1
38 43 Gabelschlüssel 8mm wrench open - end 8mm 2 2
38 44 Gabelschlüssel 7mm wrench open - end 7mm 2 2
38 45 Gabelschlüssel 5,5mm wrench open - end 5,5mm 2 2
39 41 Abziehstein sharpening stone 1 1
41 40 Kabelschelle cable tie 2 2
43 220253F Mutter nut 1 1
44 39/1 Distanzrohr distance washer 1 1
46 241151B Fadengeberkurve lang thread take-up cam long 1 1
47 221091 Gewindestift grub screw 1 1
48 17/1 Fadenführer thread guide 1 1
49 15 Schraube screw 2 2
50 39/2 Distanzrohr distance washer 1 1
51 38 Schraube screw 1 1
52 220253E Unterlagscheibe washer 1 1
* Teil einer Baugruppe, die nur komplett geliefert werden kann.
In der Bestellung bitte die komplette Teil-Nr. angeben;
nicht die Positions-Nr.
* Part of an assembly which can only be supplied completely.
Please mention complete part number not position number
in your orders.
15
Zubehör / accessories
Bild-Nr. 25207
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
1 221248 Fadenteller thread disc 1 1
2 220250 Senkholzschraube flat wood srew 8 8
4 221249 Linsenschraube lens screw 1 1
5 240247 Fadenstange thread rod 1 1
6* 220400 Keilriemenschutz V-belt cover 1 1
7 220092 Flachkopfschraube flat head screw 3 3
8 220253C 6-Kant-Schraube hexagon screw 1 1
9 220253D Scheibe washer 1 1
10 220253E Scheibe washer 1 1
11 220253F 6-Kant-Mutter hexagon nut 1 1
12 220253G 6-Kant-Mutter hexagon nut 1 1
13 220253B Winkel angle 1 1
14 220253A Hebel lever 1 1
15 220269 Kette 25 Glieder chain 25 link 1 1
16 220257 Haken groß hook large 2 2
17 220254 Kette 7 Glieder chain 7 link 1 1
18 220255 Haken klein hook small 1 1
19 220258 Führungsstück guide part 1 1
20 220262 Feder spring 1 1
21 220259 Kettenhebel chain lever 1 1
22 220263 6-Kant-Schraube hexagon screw 2 2
24 220260 Anschlag stop 1 1
25 220261 Kniewinkel knee angular rod 1 1
26 220265 6-Kant-Schraube hexagon screw 1 1
* Teil einer Baugruppe, die nur komplett geliefert werden kann.
In der Bestellung bitte die komplette Teil-Nr. angeben;
nicht die Positions-Nr.
16
* Part of an assembly which can only be supplied completely.
Please mention complete part number not position number
in your orders.
Pos.-Nr. Teil-Nr. Benennung Stück Stück
Ref.-No. Part.-No. Description pcs. pcs.
221 220
27 220266 Knieplatte knee plate 1 1
28 220275 Plastikhaube plastic cover 1 1
29 220256 Fußpedal (nur komplett) foot pedal (compl.) 1 1
30 220273 Schraubenzieher screw driver 1 1
30 220272 Kreuzschlitzschaubendreher screw driver for recessed-head screws 1 1
(nicht abgebildet) (not illustrated)
31 220274 Öler lubrication oil 1 1
32 220271 Gabelschlüssel wrench 1 1
33 220390 Filz felt 1 1
34 240402 Schraube screw 2 2
37 120284 Unterlegscheibe washer 5 5
38 240241 Schraube für Synchronisator screw 1 1
39 240241A 6-Kant-Mutter hexagon nut 1 1
Komplette Baugruppen: Complete Assemblies:
8-14 220253 Übersetzungshebel komplett lever ration complete 1 1
1,3,4,5 220307 Fadenständer komplett thread rod complete 1 1
19-27 220253 Kniehebel kneelifter 1 1
** Lieferbare Säumer / **Lieferbare Säumer /
** Available folders: Kl.-18/1 **Available folders: Kl.23/1
221490-10-0,5 221481-0,6
221490-10-1,0 221481-1,0
221490-10-1,5 221482-1,2
221490-10-2,5 221482-1,4
221482-1,6
221490-8,0-0,5 221482-1,8
221490-8,0-1,0 221482-2,0
221490-8,0-1,5 221482-2,5
221490-8,0-2,5
221490-6,5-0,5
221490-6,5-1,0
221490-6,5-1,5
221490-6,5-2,5
221490-5,5-0,5
221490-5,5-1,0
221490-5,5-1,5
221490-5,5-2,5
* Teil einer Baugruppe, die nur komplett geliefert werden kann.
In der Bestellung bitte die komplette Teil-Nr. angeben;
nicht die Positions-Nr.
* Part of an assembly which can only be supplied completely.
Please mention complete part number not position number
in your orders.
17
Presserfußlüftung PFL-P / presser foot lift PFL/P
Pos.-Nr. Teil-Nr. Benennung Stück
Ref.-No. Part.-No. Description pcs.
1 241431 Pneumatic Ventil kpl pneumatic valve 1
2 240121 Drosselrückschlagventil non - return valve 2
3 241452 Holzschraube screw 4
4 241411 Pneumatic Zylinder pneumatic cylinder 1
5 241409 Aderendhülse cable cover 2
6 241403 Drahtseil cable 1
7 241405 Schraube screw 1
8 252117F Schraube screw 2
9 46 Winkelgelenk ball connector 1
10 241420 Schlauch air tube 1
11 240120 Schlauch air tube 1
12 220165A Mutter nut 1
18
Teil-Nr. Seite Pos.-Nr.
Part.-Nr. Page Ref.-No.
Teil-Nr. Seite Pos.-Nr.
Part.-Nr. Page Ref.-No.
Teil-Nr. Seite Pos.-Nr.
Part.-Nr. Page Ref.-No.
Teil-Nr. Seite Pos.-Nr.
Part.-Nr. Page Ref.-No.
1 14 1
2 14 23
6 14 22
7 15 35
8 15 36
10 14 24
12 14 5
13 14 6
14 14 11
15 15 49
16 14 10
17/1 15 48
19 14 15
21 14 13
22 14 14
23 14 16
24 14 17
26 14 18
27 14 21
28 14 26
30 15 27
31 15 31
32 15 32
33 15 28
34 15 29
35 15 30
36 14 25
38 15 51
38/1 15 34
39/1 15 44
39/2 15 50
40 15 41
41 15 39
43 15 38
44 15 38
45 15 38
46 18 9
561 3 28
857 3 66
863 3 52
1072 13 50
1138,04 3 60
1250 14 19
120284 17 37
220091 2 24
220091 5 31
220091 6 3
220092 2 15
220092 15 33
220092 16 7
220094 7
62
220095 7 62
220096 2 25
220101 5 17
220102A 5 11
220103 5 8
220104 5 10
220106A 5 37
220106A 13 52
220107 5 15
220108 5 13
220108 7 35
220108A 7 34
220108B 7 63
220109 7 36
42,43,
220110 2 20
220111 5 16
220112 10 12
220113 10 10
220114-18 13 53
220114A 10 11
220114K 11 9-11
220115 10 9
220116 13 36
220117 11 1,2,4
220117B 10 2
220117B-18/1 13 31
220117C 10 1
220117C-18/1 13 32
220118 13 35
220118A 10 6
220118A 13 34
220119 13 38
220119 10 4
220120 10 5
220120 13 37
220121 5 27
220121 6 13
220121 13 40
220121A 10 3
220121A 13 33
220122 2 23
220122A 2 22
220123 2 8
220125 2 10
220126 2 7
220127 2 9
220129 5 9
220130 5 4
220130A 5 5
220130A 14 9
220131 5 3
220131A 5 6
220131C 5 7
220132 5 1
220136 6 1
220136 5 18
220135 6 5
220138 6 4
220139 5 36
220140 9 27
220140 13 25
220141 5 34
220142 5 33
220143 6 10
220144 6 8
220145 6 12
220145-23 13 41
220146 5 32
220146A 5 35
220146A 7 37
220147 8 21
220147 5 30
220148 5 29
220149 5 28
220151 6 19
220151D 5 26
220152 5 21
220152A 5 22
220153 5 19
220153A 5 20
220154 5 23
220155 5 24
220156 7
220156 7 25
220156B 7 27
220157 6 20
20,25-27
220158 8 18
220158 13 17
220160 7 48
220160A 7 59
220161 6 6
220161A 6 7
220162 7 61
220164 8 1
220164 13 1
220164A 8 14
220164A 13 11
220165 8 20
220165 13 19
220165A 8 24
220165A 14 12
220165A 13 22
220166 8 17
220166 13 16
220168 3 35
220169 8 11
220169A 8 12
220170 8 13
220171 8 2
220171 13 2
220172 8 3
220172 14 8
220172 13 3
220173 8 7
220173 13 7
220174 8 8
220174 13 8
220176 8 4
220176 13 4
220177 8 6
220177A 8 5
220177A 13 5
220178 8 19
220178 13 18
220180 9 28
220180 13 26
220182 3 41
220183 3 42
220184 8 22
220186 7 60
220187 3 33
220188 3 46
220189 3 47
220190 2 43
220228 2 1
220228A 2 2
220228B 2 21
220228C 3 29
220228E 3 64
220229 2 11
220230 2 14
220230A 2 16
220233 8 26
220233 13 24
220233A 8 25
220233A 13 23
220233B 9 32
220233B 13 28
220235 9 30
220235 13 13
220236 9 29
220236 13 12
220237 2 6
220239 3 36
220239A 3 37
220239B 3 38
220240 3 34
220241 2 19
220241A 3 26
220241A 9 31
220241A 13 27
220242 3 27
220250 16 2
220253 17 8-14
220253A 16 14
220253B 16 13
220253C 16 8
220253D 16 9
220253E 3 57
220253E 7 56
220253E 15 52
220253E 16 10
220253F 15 43
220253F 16 11
220253G 3 67
220253G 5 2
220253G 16 12
220254 9 33
220254 16 17
220254 13 29
220255 16 18
220256 17 29
220257 16 16
220258 16 19
220259 16 21
220260 16 24
220261 16 25
220262 16 20
220263 16 22
220265 16 26
220266 17 27
220267 3 39
220269 16 15
220270A 3 48
220271 17 32
220272 17 30
220273 17 30
220274 17 31
220275 17 28
220301 5 1-10
220302 5 3-7
220303 5 8-10
220307 17 1,3-5
220320 5 18,31
32-34
220330 5 28-31
220340 3
18,23,
52,53
220341 3 7-10
220350 5
220360 9 1,3-8,
11,12
220380 11 1,2,4,
6,8-12
220390 17 33
220391 2 12
220392 3 65
220393 3 40
220396 3 54
220397 3 50
220400 16 6
221090 7 39
221091 5 14
221091 7 41
7-10,12,
19-24
* Teil einer Baugruppe, die nur komplett geliefert werden kann.
In der Bestellung bitte die komplette Teil-Nr. angeben;
nicht die Positions-Nr.
* Part of an assembly which can only be supplied completely.
Please mention complete part number not position number
in your orders.
19
Teil-Nr. Seite Pos.-Nr.
Part.-Nr. Page Ref.-No.
Teil-Nr. Seite Pos.-Nr.
Part.-Nr. Page Ref.-No.
221091 15 47
221092 7 40
221093 7 38
221096 3 32
221135 6 14
221167 18 16,17
221167 13 15,16
221167-23/1 13 15,16
221177-23/1 13 6
221184 8 22
221184 13 21
221200 7 58,59
221201 6 16
221204 7 52
221204A 7 50
221206 7 31
220206A 7 32
221207 7 29
221208 7 33
221210 7 35,41,
53,55
221210A 7 53
221211 7 55
221212 7 47
221213 7 46
221214 7 51
221215 7 44
221216 7 45
221224 6 18
221225 6 17
221226 7 28
221226A 7 28
221227 7 30
221227A 7 30
221229 2 1
221229A 3 30
221229B 2 4
221235 3 71
221236 9 2
221238 3 72
221243 3 70
221244 2 5
221248 16 1
221249 16 4
221305 5 12
221310 7 35-43
221380-18/1 13 31,32,
36-38
221394 3 58
221395 3 59
221399 13 44
221401 6 15
221405 13 51
221406 13 49
221407 13 47
221408 13 54
221409 13 46
221410 13 43
221482 13 55
221488 13 10
221490 13 55
211839 3 74
232117F 10 14
232113 10 17
240120 18 11
240121 18 2
240167A 8 15
240236 2 3
240241 17 38
240241A 17 39
240247 16 5
240300 7 15-17
53,
56-58
240402 17 34
241151A 5 25
241151B 15 46
241167A 8 16
241167A 13 15
241167A-23/1 13 15
241167C 8 16
241300 7
15 -18
32,35,
36,44,
45,
51-53,
55-57,
61-63
241403 18 6
241405 18 7
241409 18 5
2411411 18 4
241420 18 10
241431 18 1
241452 18 3
250121 3 73
250237W 13 45
251116 10 8
252113B 10 16
252116 13 30
252116B 10 18
252117F 14 20
252117F
252117F 18 8
252122C 3 53
252122D 2 18
252150 3 61
252151 3 62
252151A 3 63
252134A 3 51
68.02.14 14 7
68.02.15 13 48
500324 3 76
660122 3 75
13
56
3,
* Teil einer Baugruppe, die nur komplett geliefert werden kann.
In der Bestellung bitte die komplette Teil-Nr. angeben;
nicht die Positions-Nr.
20
* Part of an assembly which can only be supplied completely.
Please mention complete part number not position number
in your orders.
Loading...
