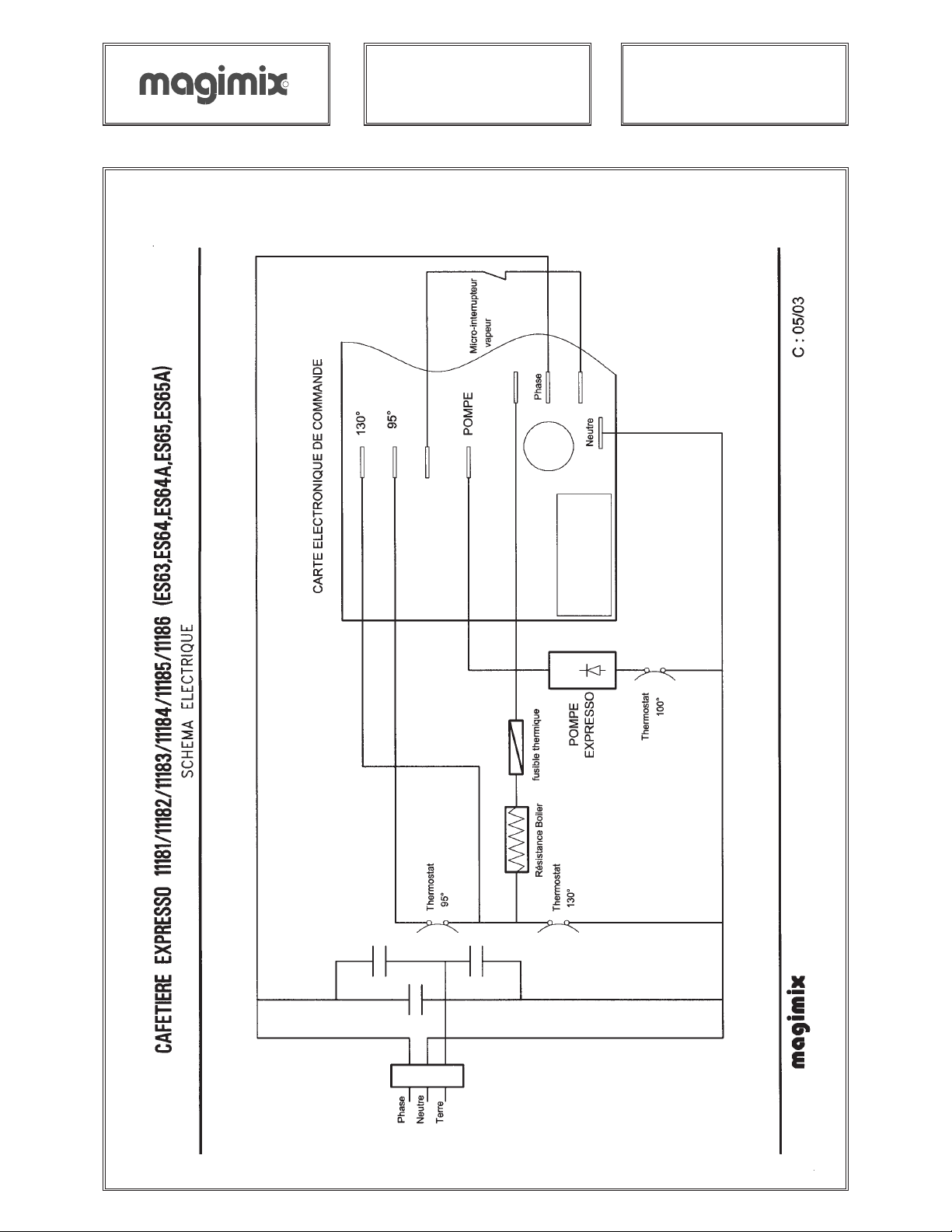

MAGIMIX Expresso automatic User Manual [fr]
25
40
24
1
A
B
C
D
E
39
37
38
36
34
41
42
45
44
43
2
3
4
5
6
7
12
13
14
10
9
8
17
15
16
33
32
29
27
26
22
23
21
48
47
19
13
F
11
50
35
49
51
I
H
G
11181 / 11210 / 11182 / 11211
11223 / 11183 / 11212 / 11184
11213 / 11202 / 11185 / 11214
11186 / 11215 / 11200 / 11225
EXPRESSO
Sommaire / Summary
Ligne café / Coffee
Maj : 09/2008 REV : c
Index Pièce / Part Désignation
13
5 0 3 0 5 0 TUBE SILICONE 12x8
14
5 0 3 0 5 1 VALVE ANTI RETOUR
15
5 0 3 0 5 2 BILLE VALVE ANTI RETOUR
16
5 0 3 0 5 3 COUDE ENTREE EAU
17
5 0 3 0 5 5 RESISTANCE
18
5 0 3 0 5 4 THERMOSTAT CERAMIQUE 150º
19
5 0 3 2 2 6 THERMO FUSIBLE RESISTANCE FILTRE
20
1 0 1 9 3 9 PIED
21
5 0 2 2 5 7 ENTRETOISE
22
5 0 2 2 4 9 VIS FIXATION CAPOT
23
5 0 2 2 3 6 VIS FIXATION CHAUDIERE
24
5 0 4 0 1 9 CORPS DE CHAUFFE COMPLET
25
5 0 2 2 1 7 THERMOSTAT 95
26
5 0 2 2 1 8 THERMOSTAT 130
27
5 0 2 2 1 9 THERMO FUSIBLE
28
5 0 2 2 2 0 JOINT CORPS DE CHAUFFE
29
5 0 2 2 2 7 JOINT PORTE FILTRE
30
5 0 2 2 2 6 BOUTON SOUPAPE
31
5 0 2 2 2 5 RESSORT SOUPAPE
32
5 0 2 2 2 4 SUPPORT SOUPAPE
33
5 0 2 2 2 2 PASSOIRE
34
5 0 2 2 2 3 VIS FIXATION
35
5 0 2 2 2 1 SUPPORT PORTE FILTRE
36
5 0 2 2 3 7 ECROU FIXATION CHAUDIERE
37
5 0 3 0 4 5 ANNEAU METAL
38
5 0 3 0 4 6 JONCTION ANNEAU METAL
39
5 0 3 0 4 7 PLATEAU VERSEUSE
40
5 0 3 0 4 8 SOCLE
41
5 0 2 2 4 6 CHARNIERE COUVERCLE
42
5 0 2 2 4 7 CHARNIERE CAPOT
43
5 0 3 4 6 3 LAMPE VERTE + LAMPE ROUGE
44
5 0 3 4 6 4 LAMPE ROUGE + LAMPE ROUGE
45
5 0 3 4 6 5 LAMPE ROUGE
46
5 0 3 2 2 5 INTERRUPTEUR VAPEUR DOUBLE
47
5 0 3 0 4 2 TUYAU DE REFOULEMENT
48
5 0 2 2 3 5 ECROU TUYAU REFOULEMENT
49
5 0 2 2 6 6 INTERRUPTEUR MARCHE/ARRET
50
5 0 2 2 2 8 BUSE VAPEUR
51
5 0 3 0 2 9 PLAQUE SUPERIEURE BROSSEE
52
5 0 4 0 2 1 PLAQUE SUPERIEURE CHROME
53
5 0 3 0 4 0 SUPPORT PLATINE
54
5 0 2 4 5 4 PLATINE 7 BROCHES
R
EXPRESSO
11181 / 11210 / 11182 / 11211
11223 / 11183 / 11212 / 11184
11213 / 11202 / 11185 / 11214
11186 / 11215 / 11200 / 11225
Maj : 09/2008 REV : c
5 0 2 2 4 3 CUILLERE MESURE
1
5 0 3 0 3 0 DIFFUSEUR VAPEUR
2
5 0 2 2 0 3 POMPE
3
5 0 2 2 1 4 SYSTEME ANTI-GOUTTE
4
5 0 2 2 0 4 TUYAU 5x8
5
5 0 2 2 1 3 FILTRE ASPIRATION
6
5 0 3 0 3 1 DOUCHETTE
7
5 0 3 0 3 2 SUPPORT FILTRE
8
5 0 3 0 3 3 RESERVOIR FILTRE
9
5 0 3 0 3 4 VERSEUSE
10
5 0 3 0 4 9 PROTECTION ISOLANTE
11
5 0 3 4 6 8 TUBE SILICONE 27X8
12
