MAGIC VAC® Vantage

PATENTED

IL SISTEMA DEL CONFEZIONAMENTO SOTTOVUOTO PER LA CASA

Siamo lieti per l’acquisto da voi effettuato e Vi ringraziamo per la fiducia. Vi consigliamo di leggere attentamente

queste istruzioni in modo che possiate utilizzare correttamente la MAGIC VAC® Vantage al fine di ottenere i

migliori risultati di conservazione. Si consiglia inoltre di conservare il presente manuale per eventuali ulteriori

SEZIONE 1 SEZIONE 2

- NOMENCLATURA e FUNZIONI pag. 3

- AVVERTENZE IMPORTANTI pag. 4

- ISTRUZIONI PER L’USO pag. 5-6

• Realizzare i sacchetti dai rotoli MAGIC VAC

• Confezionamento con i sacchetti ricavati dal rotolo o con i sacchetti pre-tagliati MAGIC VAC

• Confezionamento nei contenitori MAGIC VAC Coperchi Universali MAGIC VAC

• Confezionamento nei contenitori MAGIC VAC

• Confezionamento nei vasi di vetro pag. 6

• Confezionamento con Tappo bottiglia MAGIC VAC

• Confezionamento con l’Attacco per Coperchi pag. 6

- ISTRUZIONI PER LA PULIZIA pag. 7

- CARATTERISTICHE TECNICHE pag. 7

- LOCALIZZAZIONE DEI GUASTI pag. 8

pag. 5

Executive o con i

Family pag. 6

pag. 6

pag. 5

pag. 6

consultazioni.

INDICE

- INFORMAZIONI SULLA CONSERVAZIONE SOTTOVUOTO DEGLI ALIMENTI pag. 9-13

• I VANTAGGI DEL CONFEZIONAMENTO SOTTOVUOTO MAGIC VAC

• TEMPI DI CONSERVAZIONE CON MAGIC VAC® pag. 10

• CHE COS’E’ IL SOTTOVUOTO pag. 11

• COME CONSERVARE CON I SACCHETTI MAGIC VAC® pag. 11-12

• COME CONSERVARE CON I CONTENITORI MAGIC VAC® pag. 12

• LE COSE DA RICORDARE pag. 13

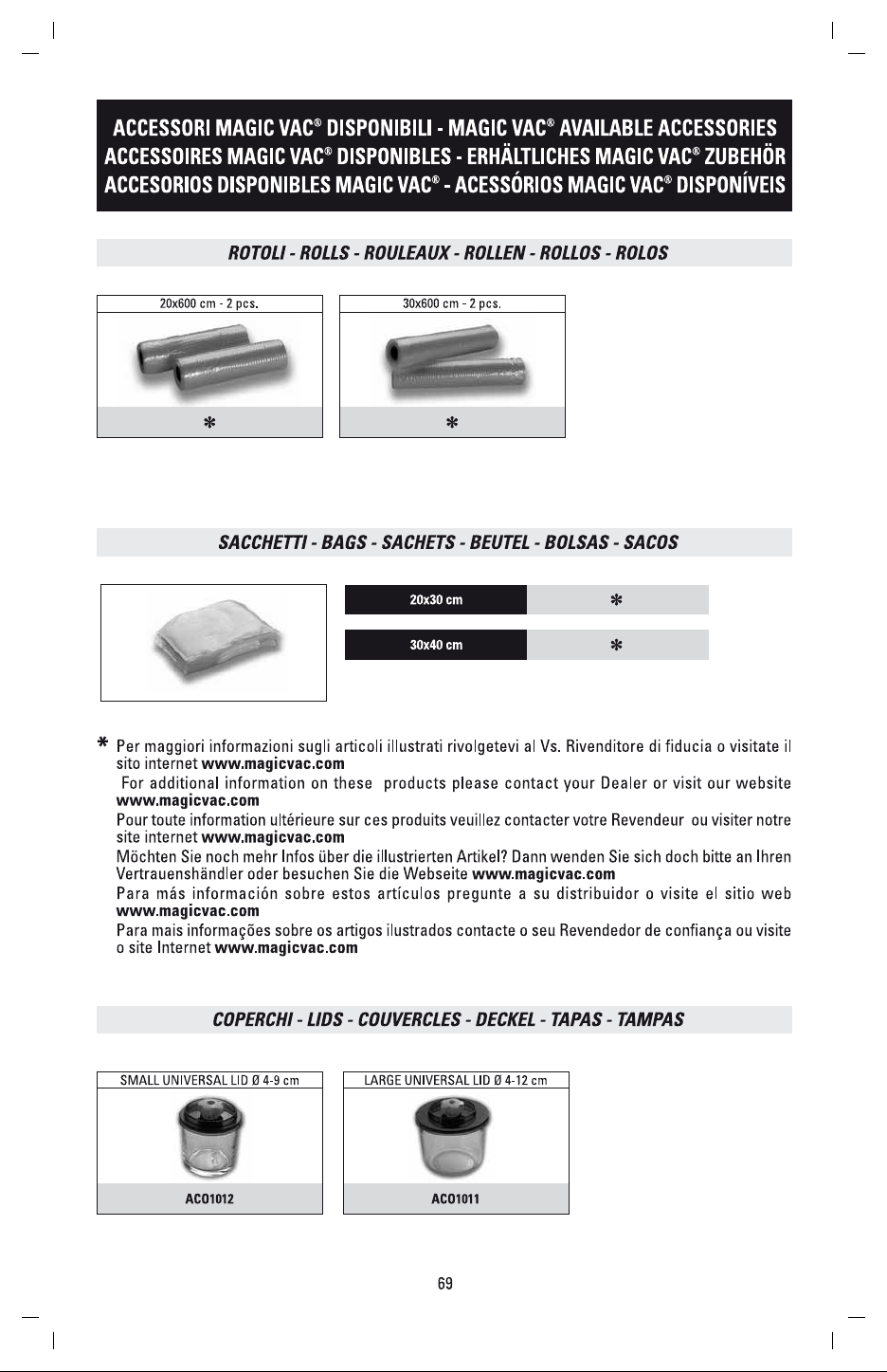

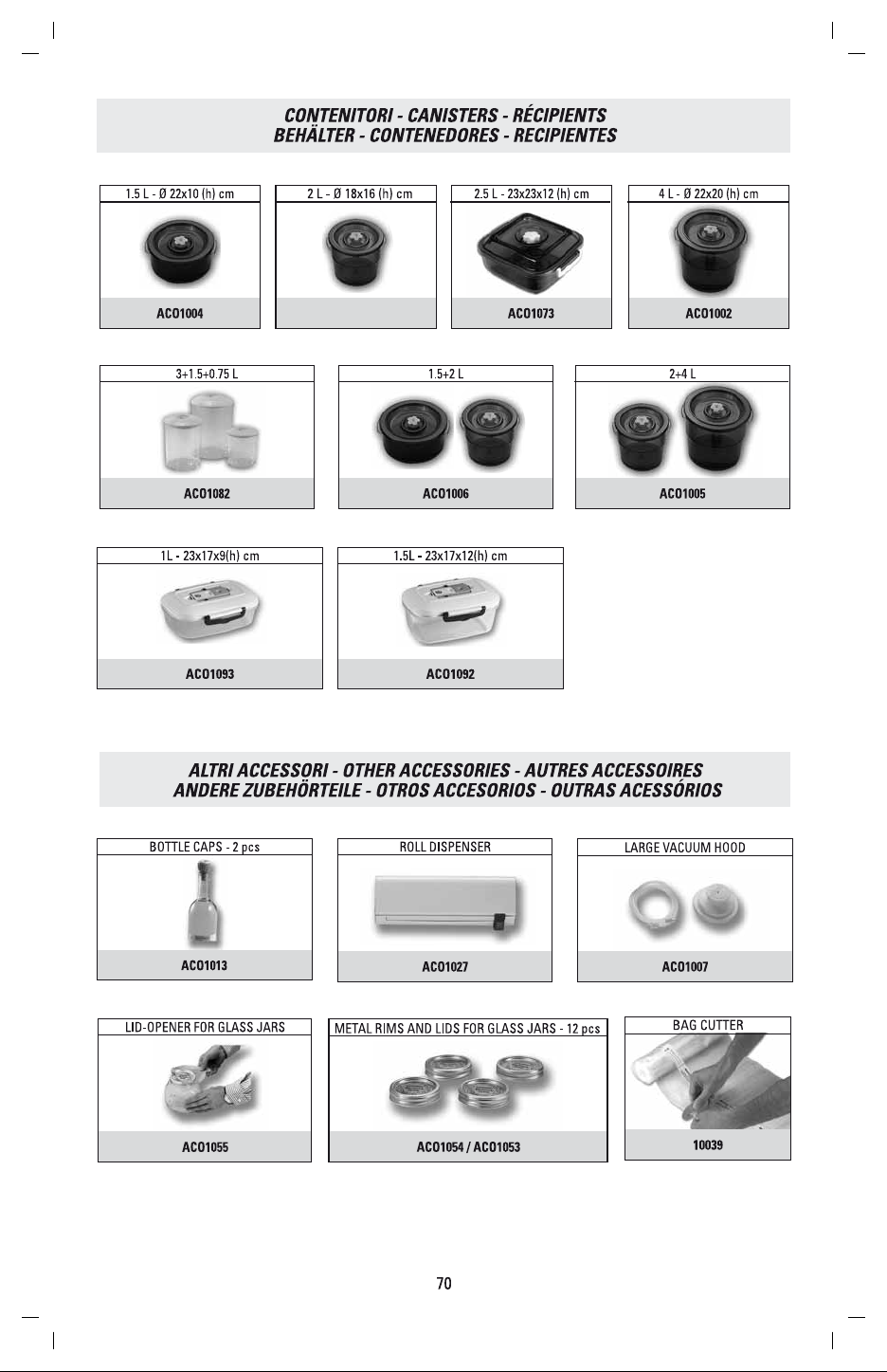

- ACCESSORI MAGIC VAC® DISPONIBILI pag. 69-70

pag. 9

NOMENCLATURA e FUNZIONI MACCHINA

Consultate le illustrazioni di pagina 1.

(1) Interruttore ON(I)/OFF(0) - Premere per accen-

dere la MAGIC VAC®, tenere in posizione OFF(0) quando non viene utilizzata.

(2) Spia ON - Quando la macchina è accesa, la spia

è verde.

(3) Spia VACUUM - Diventa gialla quando si raggiun-

ge il livello di vuoto.

(4) Pulsante MAN VAC - Per rendere continua la

funzione del vuoto annullando il valore impostato nel ciclo automatico.

(5) Pulsante di saldatura MAN SEAL - Azionabile in

qualsiasi momento.

(6) Pulsante TIME SEAL - Seleziona il tempo di sal-

datura visualizzato dall’accensione della spia 6a o 6b.

6a SEAL MIN - Valore minimo, consigliato per

eseguire molte saldature consecutive.

6b SEAL MAX - Valore massimo, consigliato per

la saldatura dei sacchetti umidi.

(7) Coperchio - La sua apertura con posizione fissa

in alto, consente il posizionamento dei sacchetti prima di procedere alle operazioni di confezionamento.

(8) Valvola manuale coperchio - Premendola, per-

mette sia l’interruzione del ciclo di confezionamento in qualsiasi momento, sia di aprire il coperchio alla fine del ciclo stesso.

(9) Presa aria per il tubetto - Per inserire il tubetto da

utilizzare con i vasi, contenitori, coperchi universali e tappi bottiglia, ecc.

(10) Pulsanti LOCK - Nella posizione di chiusura bloc-

cano il coperchio mentre si avvia la fase di vuoto nei sacchetti, nei vasi e contenitori; si sganciano automaticamente.

(11) Guarnizione sigillante - Preme il sacchetto sulla

barra saldante.

(12) Guarnizioni di tenuta - Garantiscono la tenuta al

vuoto nella camera consentendo l’evacuazione dell’aria dai sacchetti e dai contenitori.

(13) Camera del vuoto a vaschetta - Per posizionare

l’estremità aperta del sacchetto all’interno della camera e farne uscire l’aria e per raccogliere il liquido in eccesso eventualmente in esso contenuto.

(14) Barra saldante - Elemento riscaldante ricoperto

di Teflon che permette la saldatura del sacchetto senza che questo si incolli alla barra.

(15) Filtri anti polvere - Proteggono la pompa dall’en-

trata di polvere che potrebbe danneggiarla. I filtri possono essere tolti per una facile pulizia.

(16) Guide sacchetto - Facilitano il posizionamento

dello spezzone di rotolo e il sacchetto pre-tagliato prima del confezionamento.

(17) Piedini antislittamento - Impediscono lo slitta-

mento della macchina durante l’utilizzo.

AVVERTENZE IMPORTANTI

Il costruttore compie ogni sforzo necessario affinché ogni prodotto sia dotato della più alta qualità e sicurezza, tuttavia come per ogni apparecchio elettrico, bisogna sempre osservare fondamentali norme di sicurezza per evitare di costituire pericolo per persone, animali e/o cose.

• Precedentemente al primo uso, e periodica-

mente durante la vita del prodotto, controllate il cavo di alimentazione, per accertarsi che non vi siano danni; se risultasse danneggiato, non inserite la spina e portate immediatamente il prodotto in un centro di assistenza autorizzato o dal Vs. rivenditore di fiducia.

• Leggete con attenzione le istruzioni, prima

di utilizzare la Vs. MAGIC VAC tenetele a portata di mano per un riferimento futuro.

• Non è un apparecchio per uso continuo. Non

effettuate più di un ciclo completo ogni 2 minuti. La durata del ciclo operativo è di circa 50 secondi, cui deve seguire una pausa fino a 2 minuti. In condizioni ambientali estreme l’uso intensivo dell’apparecchio può far intervenire i sistemi automatici di protezione termica. In questo caso attendete che l’apparecchio si raffreddi al punto da consentire il ripristino di detti sistemi di protezione.

• Non utilizzate l’apparecchio vicino o sopra

superfici calde.

• L’involucro dell’apparecchio non è protetto

contro la penetrazione di liquidi.

• Evitate di aspirare liquidi nella camera del

vuoto. Se ciò accadesse asciugate immediatamente la camera del vuoto.

• Non immergete l’apparecchio in acqua e non

utilizzatelo se il cavo o la spina sono bagnati; se questo dovesse accadere durante l’utilizzo, staccate immediatamente la spina indossando guanti di gomma asciutti. Non estraete né toccate l’apparecchio immerso nell’acqua prima di aver disinserito la spina dalla presa. Non utilizzate dopo averlo rimosso dall’acqua (inviatelo immediatamente ad un centro di assistenza autorizzato od al Vs. rivenditore di fiducia).

Vantage, e

• Non toccate la barra saldante durante l’utilizzo dell’apparecchio, onde evitare possibili scottature.

• Non utilizzate mai adattatori per tensioni di alimentazione diverse da quelle riportate sul fondo dell’apparecchio (dati targa).

• Staccate sempre la spina dopo l’uso.

• Non aprite o modificate l’apparecchio. Le riparazioni devono essere effettuate solo da personale autorizzato. Le Riparazioni non autorizzate annullano la garanzia.

• Il Fabbricante, il Venditore e l’Importatore si considerano responsabili agli effetti della sicurezza, affidabilità e prestazioni soltanto se: a) l’apparecchio è impiegato in conformità alle istruzioni d’uso; b) l’impianto elettrico dell’ambiente in cui l’apparecchio viene utilizzato è conforme alle leggi vigenti.

• Non utilizzate coperchi o contenitori incrinati o danneggiati!

Utilizzate solo sacchetti e accessori originali MAGIC VAC

ISTRUZIONI PER L’USO

Attenzione: NON LASCIARE IL COPERCHIO AGGANCIATO QUANDO NON UTILIZZATE LA MACCHINA.

Prima di ogni utilizzo pulite accuratamente la Vs. macchina e gli accessori a contatto con il cibo (contenitori, coperchi, vasi, ect.) seguendo le istruzioni fornite nel paragrafo “ISTRUZIONI PER LA PULIZIA”

1 Posizionamento dell’apparecchio

Posizionate la macchina in un luogo asciutto su un piano orizzontale, avendo cura di lasciare la zona di lavoro antistante la macchina stessa libera da ostacoli e sufficientemente ampia da consentire l’appoggio dei sacchetti con il cibo da confezionare. Inserite la spina nella presa di corrente corrispondente alla tensione della macchina (vedete i dati tecnici).

2 Consigli per l’utilizzo dei sacchetti

I sacchetti MAGIC VAC

sono disponibili in due larghezze, 20 cm. e 30 cm. Scegliete la misura del sacchetto idonea per il cibo che intendete conservare. Inoltre verificate che la lunghezza del sacchetto da utilizzare sia almeno 8 cm superiore al cibo da conservare, e considerate ulteriori 2 cm per ogni volta che il sacchetto verrà successivamente riutilizzato.

3 Interruttore generale

Premete l’interruttore (1) (fig. A) e sulla macchina si accenderà la spia verde ON (2).

Nota: Se utilizzate i sacchetti pre-tagliati passate al punto 5 di queste istruzioni.

4 Realizzare i sacchetti dai rotoli MAGIC VAC

- Srotolate la giusta lunghezza del rotolo e tagliate

lo spezzone utilizzando il taglia sacchetto MAGIC Cutter (18) come mostrato in fig. B, trascinandolo da un bordo all’altro. Ora potete saldare un lato aperto dello spezzone seguendo queste fasi:

- Sollevate il coperchio (7) e ruotatelo in posizione

aperta.

- Saldate un lato aperto dello spezzone posizionando

una delle due estremità aperte del sacchetto sulla barra saldante (14) con la parte liscia rivolta verso l’alto (fig. C) .

Attenzione: non lasciate sporgere il sacchetto nella camera del vuoto (13) o sulla guarnizione di tenuta (12).

- Chiudete il coperchio (7) e premete le due estremità

opposte del coperchio della macchina con i pollici e poi premete i pulsanti LOCK (10) per agganciarli (fig. D). La macchina eseguirà il ciclo di confezionamento. Attendete lo spegnimento della spia SEAL MIN (6a) o della spia SEAL MAX (6b).

- Premete sull’impronta sferica della valvola manuale

(8) per consentire l’apertura del coperchio (fig. E).

- Alzate il coperchio (7) della macchina e togliete il

sacchetto.

- Controllate la validità della saldatura ottenuta che

dovrà presentarsi come una regolare striscia trasversale, priva di grinze e delle righe interne del sacchetto. (fig. F)

5 Confezionamento sottovuoto con i sacchetti ricavati dal rotolo o con i sacchetti pre-tagliati

- Sollevate il coperchio (7) e ruotatelo in posizione

aperta.

- Inserite l’alimento nel sacchetto senza creare particolari grinze o tensioni delle superfici. Eliminate liquidi o residui di cibo dalla zona interna del sacchetto che deve essere saldata.

- Adagiate davanti alla macchina il sacchetto con il suo contenuto posizionandone l’estremità all’interno della camera del vuoto (13) (fig. G).

- Chiudete il coperchio (7) e premete le due estremità opposte del coperchio della macchina con i pollici e poi premete i pulsanti LOCK (10) per agganciarli (fig. H). La macchina eseguirà il ciclo di confezionamento. Attendete lo spegnimento della spia SEAL MIN (6a) o della spia SEAL MAX (6b).

- Premete sull’impronta sferica della valvola manuale (8) per consentire l’apertura del coperchio (fig. I).

- Alzate il coperchio (7) della macchina e togliete il sacchetto.

- Controllate la validità della saldatura ottenuta che dovrà presentarsi come una regolare striscia trasversale, priva di grinze e delle righe interne del sacchetto. (fig. L)

- In qualsiasi momento si può fermare la macchina premendo la valvola manuale (8). Solamente alzando il coperchio la macchina si arresta.

6 Utilizzo Pulsante MAN VAC (4)

Premendo questo pulsante quando la spia VACUUM (3) diventa gialla si ottiene un valore di vuoto superiore a quello impostato nel ciclo automatico. La pompa continuerà ad estrarre aria fino a che il pulsante MAN VAC (4) è premuto (fig. M). Al suo rilascio la macchina salda automaticamente sempre con il tempo impostato in precedenza con il pulsante TIME SEAL (6).

7 Utilizzo Pulsante della saldatura MAN SEAL (5)

Premendo questo pulsante, con la comparsa dell’accensione della spia SEAL MIN (6a) o della spia SEAL MAX (6b), si effettua immediatamente l’operazione di saldatura. Ciò consente di evitare che il vuoto causi lo schiacciamento di cibo delicato e fragile (es. biscotti, ecc.) (fig. N).

8 Regolazione Tempo di Saldatura TIME SEAL (6)

Il tempo di saldatura impostato in fabbrica è in posizione MIN. Se il sacchetto non si salda correttamente, modificate il tempo di saldatura agendo sul pulsante TIME SEAL (6) (fig. O); consultate la descrizione del comando fornita a pag. 3. La regolazione del Tempo di Saldatura deve essere fatta prima di compiere il ciclo di vuoto. Il tempo di saldatura impostato manualmente si cancella nel momento in cui si stacca la spina dalla presa o si preme l’interruttore (1) in posizione OFF.

9 Confezionamento nei contenitori MAGIC VAC Executive o in contenitori sigillati con i Coperchi Universali MAGIC VAC® con nuova manopola

I contenitori MAGIC VAC

Executive ed i Coperchi Universali MAGIC VAC® dotati di manopola a forma di stella (fig. P) semplificano l’esecuzione del sottovuoto,

ISTRUZIONI PER L’USO

Attenzione: NON LASCIARE IL COPERCHIO AGGANCIATO QUANDO NON UTILIZZATE LA MACCHINA.

perché il tubo di collegamento è inseribile direttamente nel foro centrale della manopola stessa (fig. Q). I Coperchi Universali MAGIC VAC®, disponibili nei due diametri da 100 mm e da 125 mm, sono da utilizzare con i vasi per la conservazione del cibo, con casseruole e scodelle di vetro temperato. I Coperchi Universali funzionano esattamente come i Coperchi per contenitori MAGIC VAC

Executive.

ATTENZIONE: Con i coperchi universali non utilizzate contenitori di plastica o di vetro che non siano idonei in quanto potrebbero implodere per la depressione del vuoto della macchina, e causare ferite.

- Riempite il contenitore lasciando almeno 3 cm di spazio dal bordo superiore del contenitore e posizionate il coperchio sul contenitore. Ruotate la manopola in posizione “VACUUM”. (fig. P)

- Collegate mediante il tubetto di collegamento (19), la manopola del coperchio del contenitore alla presa aria (9) della macchina. (fig. Q)

Bloccate il coperchio (7) agendo sui pulsanti LOCK (10); la macchina eseguirà il ciclo di confezionamento automaticamente e si spegnerà ad operazione ultimata.

- Staccate il tubetto dalla manopola del contenitore.

- Ruotate la manopola in posizione “CLOSED”.

Per aprire i contenitori ruotate la manopola in posizione “OPEN”; dovreste sentire il suono dell’aria che fischia rientrando nel contenitore. Questo suono è la garanzia che il contenuto è stato confezionato sottovuoto.

10 Confezionamento nei contenitori MAGIC VAC®

Family

Contenitori multiuso, ideali per conservare prodotti che vengono utilizzati frequentemente, come cibi asciutti e fragili; alimenti in polvere; frutta e verdura sia fresca che frullata o passata. Grazie alla loro trasparenza e design, sono piacevoli sulle mensole della cucina e garantiscono un’ottima visibilità del loro contenuto.

- Riempite il contenitore lasciando almeno 3 cm di spazio dal bordo superiore del contenitore e posizionate il coperchio sul contenitore.

- Collegate mediante il tubetto di collegamento (19), l’attacco del coperchio del contenitore alla presa aria (9) della macchina (fig. R). Bloccate il coperchio (7) agendo sui pulsanti LOCK

(10); la macchina eseguirà il ciclo di confezionamento automaticamente e si spegnerà ad operazione ultimata.

- Staccate il tubetto dal coperchio del contenitore.

- Per aprire i contenitori, premete il bottone centrale

(20) (fig. R).

11 Confezionamento in vasi di vetro sigillati con coperchietti metallici (tipo Leifheit)

Per effettuare il ciclo di confezionamento nei vasi in

a bocca larga sigillati con coperchietti metallici,

vetro utilizzate l’attacco grande per Coperchi. Tuttavia l’attacco per Coperchi è anche disponibile nella misura piccola, per vasi in vetro a bocca piccola sigillati con

coperchietti metallici.

- Riempite il vaso lasciando almeno 3 cm di spazio dal bordo superiore del vaso.

- Collegate mediante il tubetto di collegamento (19), l’Attacco per Coperchi (21) alla presa aria (9) della macchina. Posizionate l’attacco per coperchi direttamente sul vaso corredato dal solo coperchietto (22) e spingetelo verso il basso, assicurandovi che il collegamento sia corretto (fig. S).

- Bloccate il coperchio (7) agendo sui pulsanti LOCK (10); la macchina eseguirà il ciclo di confezionamento automaticamente e si spegnerà ad operazione ultimata. Verificate che l’attacco per coperchi faccia tenuta tenendolo premuto con la mano.

- Staccate il tubetto dall’attacco per coperchi. Sfilate l’attacco per coperchi dal vaso.

- Applicate ed avvitate a fondo la ghiera (23) fornita con il vaso (fig. S).

- Per aprire un vaso di vetro sigillato sottovuoto con coperchietto metallico, utilizzate l’apposito Leva coperchietti (con il lato delle scritte rivolto verso l’alto). Posizionate il Leva coperchietti come da figura T e fate leva delicatamente fino al rilascio del vuoto. Rimuovete il coperchietto metallico. Questo accessorio consentirà al coperchietto di essere riutilizzabile.

12 Confezionamento con tappo bottiglia MAGIC VAC

Il Tappo Bottiglia MAGIC VAC® può essere utilizzato per tappare bottiglie, ad es. di vino o bevande non gassate, parzialmente piene. Il Tappo Bottiglia Vi permetterà di fare il vuoto nella bottiglia ed il suo contenuto non si ossiderà così velocemente, mantenendo la qualità ed il gusto più a lungo.

- Collegate mediante il Tubetto di collegamento (19) , la presa aria della macchina (9) con il Tappo Bottiglia MAGIC VAC® (24) (fig. U). Spingete saldamente il Tappo nella bottiglia.

Bloccate il coperchio (7) agendo sui pulsanti LOCK (10); la macchina eseguirà il ciclo di confezionamento automaticamente e si spegnerà ad operazione ultimata.

- Staccate immediatamente il tubetto sia dal Tappo Bottiglia che dalla macchina.

- Per aprire una bottiglia sigillata con il Tappo Bottiglia MAGIC VAC®, tirate semplicemente il tappo fuori dalla bottiglia. Sentirete il fruscio del flusso dell’aria che entra nella bottiglia.

13 Confezionamento con l’Attacco per Coperchi nei contenitori MAGIC VAC

Executive o in contenitori sigillati con Coperchi Universali MAGIC VAC® dotati della precedente versione di manopola

Per l’uso dell’Attacco per Coperchi nei contenitori MAGIC VAC

Executive o in contenitori sigillati con i Coperchi Universali MAGIC VAC® dotati della precedente versione di manopola, consultate le istruzioni fornite nel sito internet www.flaemnuova.it

ISTRUZIONI PER LA PULIZIA

ATTENZIONE: Staccate sempre la spina prima di effettuare la pulizia della MAGIC VAC®.

• Lavarsi accuratamente le mani prima di procedere alle fasi di pulizia della macchina e degli accessori.

• Pulite, sia prima che dopo l’utilizzo, le superfici esterne della MAGIC VAC midita con detergente delicato per piatti (non abrasivo o solvente). Nel caso vi fossero penetrazioni accidentali di liquidi all’interno della struttura, non inserite la spina nella presa di alimentazione elettri-

con una spugna inu-

CARATTERISTICHE TECNICHE

Tensione 230V~ 50Hz 170W Dimensioni 38 (L) x 14 (P) x 9 (H) cm Peso 2,4 Kg Marcatura

Omologazioni: P1103ED

Prodotto approvato dalla F.I.C (Federazione Italiana Cuochi) L’efficacia dei sistemi MAGIC VAC tata dall’AITA (Associazione Italiana di Tecnologia Alimentare) vedi a pag. 9.

è stata tes-

ca di rete, non utilizzatela e rivolgetevi al centro di assistenza autorizzato più vicino o al vostro rivenditore di fiducia.

• Lavate accuratamente gli accessori MAGIC VAC® (contenitori, coperchi, vasi, etc.) come un qualsiasi oggetto da cucina, lasciandoli asciugare completamente. Nel caso gli accessori vengano lavati in lavastoviglie riponeteli nel piano superiore.

• Fate comunque riferimento alle istruzioni riportate sulla confezione dell’accessorio.

Compatibilità elettromagnetica

La MAGIC VAC® Vantage è stata studiata per soddisfare i requisiti attualmente richiesti per la compatibilità elettromagnetica. In ogni caso, se avete il sospetto che il funzionamento dell’apparecchio interferisca con il normale funzionamento del vostro televisore, radio o altro apparecchio elettrico provate a posizionare diversamente l’apparecchio fino a che l’interferenza sparisce, oppure collegate l’apparecchio ad una presa elettrica diversa.

Smaltimento: In conformità alla Direttiva 2002/96/CE, il simbolo riportato sull’apparecchiatura indica che l’apparecchio da smaltire, è considerato come rifiuto, e deve essere quindi oggetto di “raccolta separata”. Pertanto, l’utente dovrà conferire (o far conferire) il suddetto rifiuto ai centri di raccolta differenziata predisposti dalle amministrazioni locali, oppure consegnarlo al rivenditore all’atto dell’acquisto di una nuova apparecchiatura di tipo equivalente. La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento, favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull’ambiente e sulla salute causati da un’eventuale gestione impropria del rifiuto. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui all’articolo 50 e seguenti del D. Lgs. n. 22/1997.

LOCALIZZAZIONE DEI GUASTI

MAGIC VAC® non funziona

• Controllate la posizione dell’interruttore (1)

• Controllate che la spina della MAGIC VAC

sia ben inserita. Controllate la presa elettrica infilando nella stessa un altro apparecchio.

• La MAGIC VAC

si bloccherà automaticamente se surriscaldata. Lasciatela raffreddare per 15 minuti e provate di nuovo.

• Verificate che il cavo di alimentazione o la spina non siano difettosi. In tal caso non utilizzate la macchina.

MAGIC VAC

non esegue la prima saldatura sullo

spezzone di rotolo tagliato

• Controllare il corretto posizionamento dello spezzone di rotolo come descritto nel paragrafo:

“Realizzare i sacchetti dai rotoli MAGIC VAC

MAGIC VAC

non fornisce un vuoto completo nei

”

sacchetti

• Per saldare correttamente, l’estremità aperta del sacchetto dovrebbe rimanere interamente dentro il vano della Camera per il Vuoto.

• Controllate che la Barra Saldante, le Guarnizioni di Tenuta e Sigillanti non abbiano impurità. Dopo l’eventuale pulizia, rimettetele correttamente al loro posto.

• Il sacchetto MAGIC VAC

potrebbe essere forato. Per controllare, sigillate il sacchetto con dell’aria all’interno, immergetelo nell’acqua e fate pressione. La comparsa di bollicine segnala la presenza di una perdita. Risigillate o utilizzate un altro sacchetto.

MAGIC VAC

non salda correttamente il sacchetto

• Quando non si riesce a saldare completamente il sacchetto, premete il pulsante TIME SEAL (6) ed aumentate il tempo di saldatura.

• Se la Barra Saldante dovesse surriscaldarsi e sciogliere il sacchetto, alzate il Coperchio e fate raffreddare la Barra Saldante per alcuni minuti.

• La MAGIC VAC

è costruita secondo le norme di sicurezza. In caso di surriscaldamento si spegne automaticamente. Raffreddate la macchina per 15 minuti e provare di nuovo.

Il sacchetto MAGIC VAC

non tiene il vuoto dopo

essere stato saldato

• Perdite lungo la saldatura possono essere causate da grinze, briciole, grasso o liquidi. Riaprite il sacchetto, pulite la parte superiore all’interno del sacchetto e togliete il materiale estraneo dalla Barra Saldante prima di risigillare.

• Controllate che il sacchetto non sia forato e di conseguenza non abbia mantenuto il vuoto. Proteggete eventuali bordi appuntiti del contenuto nel sacchetto usando tovaglioli di carta.

MAGIC VAC® non fa il vuoto nei contenitori

• Collegate mediante il Tubetto di Collegamento, il coperchio del contenitore (o l’Attacco per Coperchi se necessario) e la Presa Aria della macchina.

• Lasciate uno spazio superiore adeguato (almeno 3 cm.) tra il contenuto e la parte superiore del vaso o del contenitore.

• Se i liquidi fuoriescono durante la fase di confezionamento sottovuoto, ricordatevi che prima devono essere raffreddati sotto refrigerazione e non a temperatura ambiente.

• Controllate il bordo del vaso, o del contenitore ed il coperchio universale, che non siano danneggiati nella zona di sigillatura. Pulite il bordo e il coperchio con un panno tiepido e fate nuovamente il vuoto.

• Controllate che la guarnizione del coperchio del contenitore o del coperchio universale sia collocata correttamente nel posto giusto e non sia danneggiata.

I contenitori MAGIC VAC

Executive o i Coperchi

Universali MAGIC VAC® non mantengono il vuoto

• Assicuratevi che la manopola del coperchio del contenitore sia posizionata su “VACUUM” prima di effettuare il vuoto nel contenitore e che sia posizionata su “CLOSED” dopo aver fatto il vuoto.

• Controllate che l’O-ring sotto la manopola del coperchio del contenitore o del coperchio universale sia al proprio posto correttamente posizionato.

I contenitori MAGIC VAC

Family non mantengono

il vuoto

• Controllate che la guarnizione sotto il bottone centrale (20) del coperchio del contenitore sia al proprio posto correttamente posizionata.

I VANTAGGI DEL CONFEZIONAMENTO SOTTOVUOTO MAGIC VAC

Il seguente lavoro è il risultato della collaborazione tra la Divisione Ricerca e Sviluppo Flaem Nuova ed il Prof. Luciano Piergiovanni - Cattedra di “Tecnologie del Condizionamento e della Distribuzione dei prodotti agro-alimentari” all’Università degli Studi di Milano.

Il confezionamento sottovuoto rivoluzionerà il modo in cui acquistate e conservate il cibo. Conservando il cibo sottovuoto (che significa senza aria), la vita degli ali- menti si allunga enormemente, siano essi conservati in dispensa, frigorifero o freezer. L’aria può rendere gli alimenti stantii e rancidi, può farli fermentare, seccare o può causare bruciature da freezer. Il confezionamento sottovuoto mantiene più a lungo la freschezza e il gusto del Vostro cibo. Ora avrete la possibilità di confezionare gli alimenti freschi acquistati al mercato, quelli dell’orto o del Vostro giardino in porzioni convenienti per l’uso futuro, anche in grandi quantità. Gli alimenti acquistati già sottovuoto, come formaggi, salumi e carne manterranno gusto e freschezza intatti, se saranno, una volta aperti, riconfezionati sottovuoto nei sacchetti o nei contenitori MAGIC VAC verdure possono essere surgelate senza bruciature da gelo e manterranno freschezza e qualità. Alimenti come caffè, riso, farina e frutta secca dureranno molto più a lungo se confezionati sottovuoto. I cibi freschi o deperibili dovranno comunque essere surgelati o conservati in frigorifero.

. La carne, il pesce e le

La qualità originale dell’alimento deve essere la migliore possibile, sia per quanto riguarda la sua freschezza, sia per quanto riguarda l’igiene dell’ambiente nel momento in cui si procede nelle fasi del confezionamento. Non esiste infatti alcuna tecnica di conservazione che possa trasformare un prodotto cattivo in uno buono.

Tenete sempre a portata di mano, la Vostra MAGIC VAC®, i sacchetti e i contenitori per il vuoto e sperimenterete la facilità d’uso e tutti i grandi vantaggi per la qualità dei vostri cibi che il sistema MAGIC VAC® vi consente. Consultate la tabella “ Tempi di conservazione con MAGIC VAC® “ a dimostrazione dell’effettivo prolungamento della vita di un alimento pur mantenendo inalterate le originali caratteristiche sensoriali, igieniche e nutrizionali.

TEMPI DI CONSERVAZIONE CON MAGIC VAC

Periodo di conservazione

a pressione atmosferica

Periodo di conservazione

con MAGIC VAC

Alimenti refrigerati (5 ± 2 °C)

Carni rosse 3-4 giorni 8-9 giorni Carni bianche 2-3 giorni 6-9 giorni Pesci interi 1-3 giorni 4-5 giorni Selvaggina 2-3 giorni 5-7 giorni Salumi 7-15 giorni 25-40 giorni Salumi affettati 4-6 giorni 20-25 giorni Formaggi molli 5-7 giorni 14-20 giorni Formaggi duri e semi duri 15-20 giorni 25-60 giorni Ortaggi 1-3 giorni 7-10 giorni Frutta 5-7 giorni 14-20 giorni

Alimenti cotti e refrigerati (5 ± 2 °C)

Passati e zuppe vegetali 2-3 giorni 8-10 giorni Paste e risotti 2-3 giorni 6-8 giorni Carni lessate e arrosto 3-5 giorni 10-15 giorni Dolci farciti (creme e frutta) 2-3 giorni 6-8 giorni Olio per friggere 10-15 giorni 25-40 giorni

Alimenti congelati (-18 ± 2 °C)

Carni 4-6 mesi 15-20 mesi Pesci 3-4 mesi 10-12 mesi Vegetali 8-10 mesi 18-24 mesi

Alimenti a temperatura ambiente (25 ± 2 °C)

Pane 1-2 giorni 6-8 giorni Biscotti confezionati 4-6 mesi 12 mesi Pasta 5-6 mesi 12 mesi Riso 5-6 mesi 12 mesi Farina 4-5 mesi 12 mesi Frutta secca 3-4 mesi 12 mesi Caffè macinato 2-3 mesi 12 mesi Tè in polvere 5-6 mesi 12 mesi Liofilizzati 1-2 mesi 12 mesi Latte in polvere 1-2 mesi 12 mesi

Valori indicativi che dipendono comunque dall’integrità della confezione e dalle caratteristiche qualitative dell’alimento in origine, inoltre sono riferiti al confezionamento ottenuto con l’abbinamento macchina – sacchetti/rotoli, contenitori ed accessori “originali”. L’utilizzo di sacchetti/rotoli, contenitori ed accessori di altre marche può non garantire i tempi riportati in tabella. Pertanto il fabbricante non può ritenersi responsabile.

ATTENZIONE: Conservare i cibi deperibili in freezer o in frigorifero. L’operazione sottovuoto allunga la vita del cibo, ma non lo trasforma in una “conserva”, cioè in un prodotto stabile a temperatura ambiente.

CHE COS’È IL SOTTOVUOTO

Il deterioramento del cibo è causato da reazioni chimiche intervenute nel cibo esposto all’aria, alla temperatura, all’umidità, all’azione degli enzimi, alla crescita dei microrganismi o alla contaminazione degli insetti. Il confezionamento sottovuoto prevede una riduzione della pressione assoluta dell’aria all’interno della confezione, sottraendo ossigeno ed eliminando i composti volatili. L’ossigeno nell’aria causa il deterioramento del cibo, in primo luogo tramite il processo di ossidazione, che causa la perdita dei valori nutritivi, del sapore e di tutte le sue qualità. L’aria, inoltre, contribuisce alla crescita della maggior parte di microrganismi e determina le bruciature da gelo che si verificano sul cibo surgelato. Il confezionamento sottovuoto allunga la conservazione di molti cibi freschi, riducendone l’ossidazione e impedendo la proliferazione microbica (batteri e muffe). Comunque molti cibi freschi contengono sufficiente umidità per favorire la crescita di microrganismi che possono svilupparsi con poca o senza aria. Per prevenire il deterioramento di questi cibi è essenziale la conservazione a bassa temperatura. I microrganismi , quali muffe, lieviti e batteri, sono presenti ovunque ma possono causare problemi solo in certe condizioni. Ad esempio le muffe non crescono in ambienti a basso contenuto di ossigeno o in assenza di umidità. I lieviti per svilupparsi necessitano di umidità, zucchero e di una temperatura moderata, ma possono crescere in presenza o assenza di aria. La refrigerazione rallenta la crescita di lieviti ed il surgelamento lo blocca completamente. I batteri possono moltiplicarsi con o senza aria a seconda della loro natura. Il Clostridium botulinum è un tipo di batterio molto pericoloso che può svilupparsi in ambienti che non contengono acidi, privi di ossigeno ed esposti per periodi prolungati a temperature superiori a 4°C. I cibi attaccabili dal Botulino, quindi, sono quelli a bassa acidità (come carne, pollame, pesce, frutti di mare, olive in salamoia, uova, funghi, verdura) e cibi a

media acidità come quasi tutti gli ortaggi e molti frutti ( pomodori maturi, cipolle, peperoncino rosso, fichi e cetrioli). Per impedire la contaminazione di questo patogeno è indispensabile operare in osservanza delle misure di igiene e per impedirne una pericolosa proliferazione nei cibi conservati, questi devono essere refrigerati per conservazioni di brevi periodi e/o surgelati per conservazioni di lunghi periodi. E’ necessario, comunque, consumarli immediatamente dopo averli riscaldati.

Attenzione: consumate immediatamente un alimento che è stato riscaldato ancora chiuso nei sacchetti MAGIC VAC® sottovuoto. Lasciandolo raffreddare lentamente a temperatura ambiente, nella confezione sigillata sottovuoto, si può dare modo ad alcuni microrganismi patogeni di moltiplicarsi, in qualche ora, fino a valori pericolosi per la salute.

Alcuni enzimi che si trovano nei cibi causano cambiamenti sempre più evidenti nel colore, nella struttura e nel sapore che dipendono dal tempo di conservazione, dalla temperatura e, soprattutto, dalla presenza di aria. Per fermare l’azione degli enzimi, le verdure devono essere scottate brevemente mediante il vapore o l’utilizzo del forno a microonde. I cibi che contengono un alto tasso di acidità, come la maggior parte della frutta, non necessitano di scottatura. L’assenza di aria che si realizza con il sottovuoto, in ogni caso rallenta o impedisce l’azione di questi enzimi. Le larve degli insetti si trovano spesso in molti cibi a basso contenuto di acqua o essiccati e senza il confezionamento sottovuoto o il congelamento, potrebbero svilupparsi durante la conservazione contaminando il cibo. Alcuni prodotti come la farina ed i cereali potrebbero contenere le larve ma utilizzando il confezionamento sottovuoto MAGIC VAC trasformarsi in insetti.

si impedisce che possano

COME CONSERVARE CON I SACCHETTI MAGIC VAC

Confezionamento sottovuoto per il freezer

Innanzitutto utilizzare il cibo più fresco possibile. Il sistema MAGIC VAC® vi permetterà di mantenere tutta la freschezza del cibo solo se conservato correttamente. Alcuni alimenti hanno una consistenza morbida che potrebbe essere danneggiata da un confezionamento sottovuoto, realizzato sul prodotto fresco. Per prodotti delicati come carni, pesci, frutti di bosco, pane ecc., è opportuno procedere ad una pre-surgelazione. Nelle prime ventiquattro ore non c’è alcun rischio di bruciature da freezer e potrete così confezionare sottovuoto nei sacchetti MAGIC VAC® i prodotti presurgelati il giorno prima e conservarli poi in congelatore per lunghi periodi per conservare al meglio tutte le caratteristiche sensoriali e nutrizionali del prodotto che avete confezionato. Quando si tratta di conservare sottovuoto zuppe, stufati o altro cibo liquido, pre-surgelateli in una teglia o piatto temperato.

Quando diventano solidi, confezionateli sottovuoto, etichettateli e riponeteli nel Vs. freezer. Per conservare sottovuoto le verdure, mondatele o pelatele, poi scottatele passandole brevemente in acqua bollente o nel forno a microonde fino a quando si saranno scaldate, restando comunque croccanti. Confezionatele poi sottovuoto in porzioni convenienti. Se il cibo non viene pre-surgelato, lasciate una lunghezza supplementare di 5 cm. extra di sacchetto per permettere l’espansione dovuta al surgelamento. Per la carne e il pesce è consigliabile riporre il cibo su un tovagliolo di carta e confezionarlo sottovuoto con il tovagliolo di carta nel sacchetto. Questo assorbirà l’umidità del cibo. Per conservare il cibo come focacce, crêpes e piccoli hamburger, sovrapponeteli inserendo fra un pezzo e l’altro carta da forno o pellicola estensibile. Questo permetterà di togliere parte del cibo, di riconfezionare il resto e rimetterlo immediatamente nel freezer.

Confezionamento sottovuoto per il frigorifero

Per le famiglie impegnate, il cibo può essere preparato in anticipo, messo sottovuoto e conservato in frigorifero e utilizzato in più riprese, pronto da scaldare quando si rende necessario.

Confezionamento sottovuoto per la dispensa

Anche gli alimenti che possono conservarsi a temperature ambiente (come per esempio il caffè, la farina, la pasta, lo zucchero, ecc.) possono trarre vantaggio da un confezionamento sottovuoto. Se questi prodotti devono restare inutilizzati per più giorni, come accade quando ci si allontana da casa o si lascia quella delle vacanze, è opportuno proteggere tutti gli alimenti con un confezionamento sottovuoto. Si manterranno più freschi e sarà impossibile che l’umidità dell’ambiente, le muffe, gli insetti possano deteriorarli.

Scongelamento dei sacchetti MAGIC VAC

Per scongelare i cibi sottovuoto metteteli sul ripiano più basso del frigorifero per scongelarli lentamente se si tratta di carni, pesci, frutti, vegetali o altri alimenti delicati, lasciateli a temperatura ambiente se si tratta di pane, focacce oppure, se si tratta di zuppe o altri liquidi, immergete in acqua calda i sacchetti con il loro contenuto fino a giusta temperatura. Quando li lasciate a temperatura ambiente o li riscaldate a bagno maria assicurateVi di tagliare un angolo del sacchetto per lasciare uscire il vapore. Dopo che il cibo è

stato scongelato, consumatelo immediatamente. Non ricongelatelo.

Riconfezionamento di cibi pre-confezionati

Molti cibi vengono venduti pre-confezionati in sacchetti industriali sottovuoto, come formaggio e carne. Per mantenere il gusto e la freschezza di questi cibi, riconfenzionateli nei sacchetti MAGIC VAC® dopo che il sacchetto industriale è stato aperto.

Gli alimenti pre-confezionati devono comunque essere consumati entro la data di scadenza indicata sulla confezione originale del prodotto e trattati con la massima cura ed igiene nelle operazioni di riconfezionamento.

Suggerimenti utili …

- Per cibi con punte affilate o spigoli, come ossa e spaghetti, imbottite i margini con tovaglioli di carta in modo da evitare di forare il sacchetto.

- Per articoli fragili e delicati come fragole, crackers o biscotti è più indicata la conservazione nei contenitori.

- Ci sono molti prodotti non alimentari che possono essere confezionati sottovuoto. Potete conservare attrezzature per campeggio come fiammiferi, set per il pronto soccorso e vestiario asciutto e pulito. Potete conservare il triangolo per emergenze in macchina. Potete mantenere più a lungo il tabacco da pipa, l’argenteria e le collezioni incontaminate ecc.

COME CONSERVARE CON I CONTENITORI MAGIC VAC

Attenzione: Non utilizzare contenitori in plastica o in vetro che non siano idonei in quanto possono implodere sotto la depressione del vuoto della MAGIC VAC® e causare ferite.

Congelamento in contenitori

Per congelare il cibo in contenitori in materiale plastico utilizzare solo i contenitori MAGIC VAC® o nel caso di contenitori in vetro utilizzare vasi temperati adatti alle temperature del freezer.

Confezionamento sottovuoto del cibo in contenitori

Il confezionamento sottovuoto in contenitori è perfetto per i prodotti che vengono utilizzati frequentemente. Cibi essiccati come pasta, cereali, farina, zucchero, patatine, ciambelline salate o biscotti, alimenti per animali, manterranno la loro struttura ed un gusto fresco fino in fondo. Insalate e verdure possono essere pulite per tutta la settimana e conservate in un contenitore MAGIC VAC®. Rimarranno croccanti e fresche. Per assorbire l’umidità in eccesso, piegare un tovagliolo di carta e posizionarlo sul fondo del contenitore.

Attenzione: I liquidi devono essere raffreddati prima di essere messi sottovuoto. Infatti i liquidi caldi tracimeranno uscendo dal contenitore durante l’operazione di sottovuoto.

Cibi in polvere o in grani possono essere coperti da un tovagliolo di carta tagliato prima del confezionamento sottovuoto. Ciò eviterà che i grani entrino nei percorsi

del vuoto o si depositino nelle sigillature del Tappo per il Vuoto. L’olio usato una volta per la frittura, può essere filtrato, raffreddato, chiuso sottovuoto in un contenitore MAGIC VAC questo modo potrete riutilizzare almeno un’altra volta l’olio che si sarà conservato senza aria e al freddo, mantenendo quasi intatte le sue caratteristiche.

Gli articoli da dispensa come farina, riso, preparati per torte e frittelle, restano freschi più a lungo se confezionati sottovuoto. Noci e condimenti mantengono il loro gusto e sono protetti contro la rancidità.

Marinatura

Per marinare carne, pollame o pesce, utilizzate il contenitore quadrato “marinatura rapida” Executive (ACO1073) e seguite le istruzioni che trovate sulle istruzioni d’uso dello stesso. Il cibo sarà marinato in 20 minui come se fosse stato marinato per tutta la notte!

Consigli per la conservazione in vaso

Per la conservazione del cibo utilizzare coperchi che siano stati controllati e risultino esenti da difetti. Per creare e mantenere un buon grado di vuoto è indispensabile che le guarnizioni dei coperchi siano in perfetto stato; una buona manutenzione dei coperchi si fa immergendoli in acqua bollente per 3 minuti e strofinando poi con una goccia di olio la guarnizione asciutta. Questa operazione restituirà l’elasticità necessaria alle guarnizioni dei coperchi.

e conservato in frigorifero. In

LE COSE DA RICORDARE

Al fine di ottimizzare e rendere sicura la conservazione degli alimenti è indispensabile seguire alcune regole:

• Assicuratevi di esservi lavati accuratamente le mani e di aver pulito tutti gli attrezzi e le superfici che utilizzerete per tagliare e confezionare il cibo sottovuoto.

• Utilizzate possibilmente dei guanti per la manipolazione degli alimenti.

• Una volta confezionato il cibo deperibile, mettetelo nel frigorifero o surgelatelo immediatamente, mantenendo costante la temperatura di refrigerazione o di congelamento. Non lasciatelo a lungo a temperatura ambiente.

• Disponete in modo appropriato nel frigorifero o nel freezer i contenitori di cibo confezionato sottovuoto per permettere ai cibi stessi di raggiungere rapidamente basse temperature.

• Dopo aver aperto cibo in scatola o confezionato sottovuoto a livello industriale, lo stesso può essere riconfezionato sottovuoto. Seguite le istruzioni per refrigerare dopo l’apertura e rimettete via il cibo dopo averlo riconfezionato sottovuoto.

• Gli alimenti pre-confezionati devono comunque essere consumati entro la data di scadenza indicata sulla confezione originale del prodotto.

• Una volta che avete riscaldato o scongelato il cibo deperibile, consumatelo. Non mangiare cibi deperibili se sono rimasti per molte ore a temperatura ambiente. Ciò è particolarmente importante se sono

stati preparati con una salsa densa, in un confezionamento sottovuoto o in altri ambienti a basso contenuto d’ossigeno.

• Non scongelate il cibo in acqua bollente o con altre sorgenti di calore a meno che si tratti di liquidi (zuppe, succhi, ecc.).

• Il confezionamento sottovuoto aumenterà la vita del cibo essiccato. Il cibo che ha un alto contenuto di grasso sviluppa rancidità a causa dell’ossigeno e del calore. Il confezionamento sottovuoto allunga la vita dei cibi come noci, noce di cocco, o cereali. Conservate in un luogo freddo e buio.

• Il confezionamento sottovuoto non allungherà la vita della frutta e della verdura come banane, mele, patate ed alcune verdure, a meno che non sia stata tolta la buccia prima del confezionamento sottovuoto.

• Alimenti morbidi e dalla struttura delicata (come pesci, frutti di bosco, ecc.) vanno precongelati per una notte, prima di confezionarli sotto vuoto e riporli definitivamente in freezer.

• Verdure come i broccoli, cavolfiori, cavoli, emettono gas quando vengono confezionate fresche sottovuoto per la refrigerazione. Per preparare questi cibi per il confezionamento sottovuoto, scottateli e surgelateli.

• Per una corretta e sicura conservazione sottovuoto

utilizzate esclusivamente sacchetti, contenitori ed accessori originali MAGIC VAC

Data la continua ricerca tecnologica nel settore, FLAEM NUOVA si riserva il diritto di apportare modifiche tecniche e funzionali al prodotto senza alcun preavviso.

MAGIC VAC® Vantage

PATENTED

THE VACUUM PACKING SYSTEM FOR THE HOME

We compliment you on your purchase and thank you for your confidence in us. You are advised to carefully read

these directions, which will enable you to use the MAGIC VAC® Vantage properly and obtain optimal results in terms of food preservation. Furthermore, we suggest you keep these instructions handy for further reference.

CONTENTS

SECTION 1

- APPLIANCE NAMES and FUNCTIONS page 14

- IMPORTANT CAUTIONARY NOTES page 15

- OPERATING INSTRUCTIONS page 16-17

• Making bags from MAGIC VAC® rolls page 16

• Vacuum packing with MAGIC VAC® bags cut from a roll or pre-cut bags page 16

• Vacuum packing in MAGIC VAC® Executive containers or with MAGIC VAC® Universal Caps page 16-17

• Vacuum packing in MAGIC VAC® Family containers page 17

• Vacuum packing glass jars page 17

• Vacuum packing with MAGIC VAC® bottle caps page 17

• Vacuum packing with cap attachment page 17

- CLEANING INSTRUCTIONS page 18

- TECHNICAL SPECIFICATIONS page 18

- TROUBLESHOOTING page 19

APPLIANCE NAMES and FUNCTIONS

See illustrations on page 1.

(1) ON(I)/OFF(0) switch - Press to turn on the MAGIC

VAC®, keep the switch on OFF (0) when you are not using it.

(2) ON indicator light - When the appliance is on, the

indicator light is green.

(3) VACUUM indicator light - Turns yellow when the

vacuum level is reached.

(4) MAN VAC button - Pressing this button will cause the

vacuum pump to work continuously and cancel the automatic cycle setting.

(5) MAN SEAL button - Can be turned on at any time. (6) TIME SEAL button - Selects the sealing time shown

by the indicator light 6a or 6b.

6a SEAL MIN. - Minimum value, recommended for

sealing several bags.

6b SEAL MAX - Maximum value, recommended for

sealing wet bags.

(7) Lid - Opening the lid into the fixed raised position

allows you to position the bags before starting the vacuum packing process.

(8) Lid manual valve - Press it to stop the vacuum

packing cycle at any time or to open the lid at the end of the cycle.

SECTION 2

- INFORMATION ON VACUUM PRESERVATION OF FOODSTUFFS page 20-24

• THE ADVANTAGES OF

MAGIC VAC page 20

• STORAGE LIFE WITH

MAGIC VAC® page 21

• ABOUT VACUUM PACKING page 22

• HOW TO PRESERVE FOOD IN

MAGIC VAC® BAGS page 22-23

• HOW TO PRESERVE FOOD IN

MAGIC VAC® CONTAINERS page 23

• POINTS TO REMEMBER page 24

- MAGIC VAC® AVAILABLE ACCESSORIES page 69-70

(9) Tube air inlet - To insert the connection tube to jars,

containers, universal caps, bottle caps etc.

(10) LOCK buttons -

lid in place while the vacuum packing cycle is under way in bags, jars and containers; they release automatically.

(11) Sealing gasket - It presses the bag on the sealing

bar.

(12) Airtight gaskets - They guarantee that a vacuum will

be maintained in the chamber, thus allowing air to be removed from bags and containers.

(13) Tray-shaped vacuum chamber - To position the open

end of the bag inside the chamber, draw air from the bag and collect any excess liquid.

(14)

Sealing bar - Teflon-coated heating element that

seals the bag and prevents it from sticking to the bar.

(15) Dust filters - They prevent dust from getting inside

the pump and causing damage. The filters can be easily removed for cleaning.

(16) Bag guides - They aid in the positioning of rolls and

pre-cut bags prior to vacuum packing.

(17) Non-slip feet - They prevent the appliance from

slipping during use.

VACUUM PACKING

In the locked position they secure the

IMPORTANT SAFEGUARDS

The manufacturer takes every step necessary to ensure utmost product quality and safety. However, as for all electrical appliances, you should follow some basic safety rules to avoid creating a hazard for people, animals and/ or property.

• Before using the appliance for the first time,

and periodically throughout its life, check the power supply cord for any damage; if you detect any damage, do not plug it in. Take the appliance immediately to an authorised service centre or your dealer.

• Carefully read the directions before using your

MAGIC VAC for future reference.

• The appliance is not designed for continuous

operation. Do not carry out more than one complete cycle every 2 minutes. The operating cycle is 50 seconds approx and after then there’s the break until 2 minutes. In extreme ambient conditions, an intensive use of the appliance may trigger the automatic thermal protection devices. In such a case allow the appliance to cool down sufficiently to enable resetting of the protection devices.

• Do not use the appliance on or in proximity to

hot surfaces.

• The casing of this appliance is not protected

again the penetration of liquids.

• Do not draw liquids into the vacuum cham-

ber. Should this happen, immediately dry the vacuum chamber.

• Do not immerse the appliance in water and do

not use it if the cord or plug are wet; should they get wet during use, immediately pull out the plug wearing dry rubber gloves. Do not remove or touch the appliance under water until you have pulled out the plug. Do not use the appliance after its removal from water (take it immediately to an authorised service centre or your dealer).

• To avoid burns, do not touch the sealing bar

while using the appliance.

• Never use adapters for power supplies differ-

ent from the one indicated on the bottom of the unit (plate details).

Vantage and keep them handy

• Always unplug the appliance after you finish using it.

• Do not open or tamper with the appliance. Servicing may be performed by authorised personnel only. Any unauthorised repairs will invalidate the warranty.

• The Manufacturer, the Retailer and the Importer are responsible for safety, reliability and performance only if: a) the appliance is used in accordance with the operating instructions; b) the electrical system of the premises where the appliance is used is in conformity with current laws.

• No lids or use containers that have cracks or is damaged!

Use only original MAGIC VAC® bags and accessories

SAVE THESE INSTRUCTIONS!

OPERATING INSTRUCTIONS

Warning: DO NOT LEAVE THE LID WITH LOCKS ENGAGED WHEN THE UNIT IS NOT IN USE.

Before use, always thoroughly clean your appliance and any accessories coming in contact with food (containers, caps, jars etc.) as directed in the “INSTRUCTIONS FOR CLEANING” paragraph.

1 Positioning the appliance

Position the appliance in a dry place on a level surface, making sure that the work area in front of the appliance itself is clear of obstacles and there is enough room to accommodate the bags with the food to be packed. Plug the power cord into a power socket corresponding to the voltage of the appliance (see technical details).

2 Tips on using bags

MAGIC VAC 30 cm. Choose the bag size suited for the food you intend to preserve. Check that the bag you are going to use is at least 8 cm longer than the food to be packaged, taking into account an additional 2 cm for each time the bag will be subsequently reused.

3 On/off switch

Press the switch (1) (fig. A) and the green ON light (2) will go on.

Note: If you are using pre-cut bags, go directly to step 5 below.

4 Making bags from MAGIC VAC

- Unroll a bag of suitable length and cut it using the MAGIC Cutter (18) as shown in Fig. B, moving it from rim to rim. Now you can seal an open side of the cut bag as follows:

- Lift the lid (7) and turn it in the open position.

- Seal either of the two open ends of the bag by positioning it on the sealing bar (14) with the smooth side up (fig. C).

Warning: be careful not to let the bag hang over into the vacuum chamber (13) or on the sealing gasket (12).

- Close the lid (7) and push down on the front corners of the lid with your thumbs, then push the LOCK buttons (10) into the locked position (fig. D). The appliance will carry out a vacuum packing cycle. Wait until the SEAL MIN (6a) or the SEAL MAX light (6b) goes off.

- Press down on the rounded recessed area of the manual valve (8) to release the lid (fig. E).

- Lift the lid (7) and remove the bag.

- Check the quality of the seal obtained, which should appear as a regular, wrinkle-free crosswise strip with no internal ridges in the bag. (fig. F)

5 Vacuum packing with bags cut from a roll or precut bags

- Lift the lid (7) and turn it in the open position.

- Place food in the bag without creasing it excessively or stretching surfaces. Eliminate any liquids or food residues from the area inside the bag that will be sealed.

- Place the bag and its contents in front of the appliance and place the open end inside the vacu-

bags are available in two widths: 20 and

rolls

um chamber (13) (fig. G).

- Close the lid (7) and push down on the front corners of the lid with your thumbs, then push the LOCK buttons (10) into the locked position (fig. H). The appliance will carry out a vacuum packing cycle. Wait until the SEAL MIN light (6a) or the SEAL MAX light (6b) goes off.

- Press down on the rounded recessed area of the manual valve (8) to release the lid (fig. I).

- Lift the lid (7) and remove the bag.

- Check the quality of the seal obtained, which should appear as a regular, wrinkle-free crosswise strip with no internal ridges in the bag. (fig. L)

- The appliance can be stopped at any time by pressing down the manual valve (8). The appliance stops only when the lid is raised.

6 How to use the MAN VAC button (4) Pressing this button when the VACUUM light (3) turns

yellow enables you to obtain a higher vacuum than the one set for the automatic cycle. The pump will continue drawing out air as long as the MAN VAC button (4) is pressed (fig. M). When you release the button the appliance automatically starts sealing for the time previously set with the SEAL TIME button (6).

7 How to use the MAN SEAL button (5) Pressing this button, causes the SEAL MIN light (6a)

or the SEAL MAX light (6b) to go on and the sealing process starts immediately. This allows you to prevent delicate, fragile foods from being crushed (e.g. biscuits, etc.) (fig. N).

8 Setting the sealing time (6)

The factory set sealing time is MIN. If the bag is not completely sealed, change the sealing time by means of the TIME SEAL button (6) (fig. O); refer to the control description on page 14. The sealing time must be adjusted before starting the vacuum packing cycle. The manually selected sealing time is cancelled when you unplug the unit or put the switch (1) into the OFF position.

9 Vacuum packing in MAGIC VAC

Executive containers or in containers sealed with MAGIC VAC® Universal Caps with new knob

The MAGIC VAC

Executive containers and the MAGIC VAC® Universal Caps with star-shaped knob (fig. P) make vacuum packing easier, because the connection hose can be directly introduced into the knob central hole (fig. Q). MAGIC VAC® Universal Caps, available in two diameters (100 mm and 125 mm), are to be used on jars for preserving food and bowls and receptacles made of tempered glass. The Universal Caps work just like the Caps for MAGIC VAC® Executive containers.

WARNING: When using Universal Caps do not use plastic or glass containers that are not suitable since they could implode under the vacuum pressure of the appliance and cause injury.

OPERATING INSTRUCTIONS

Warning: DO NOT LEAVE THE LID WITH LOCKS ENGAGED WHEN THE UNIT IS NOT IN USE.

- Fill the container leaving at least 3 cm of room between the contents and upper rim and position the lid on the container. Turn the knob to the “VACUUM” position”. (fig. P)

- Connect the container lid knob to the appliance air inlet (9) by means of the connection hose (19). (fig. Q)

- Lock the lid (7) by pushing the LOCK buttons (10); the machine will carry out a vacuum packing cycle and turn off automatically on its completion.

- Remove the hose from the container lid knob.

- Turn the knob to the “CLOSED” position.

- To open the containers turn the knob to the “OPEN” position; you should hear a hissing of air as it enters the container. This sound guarantees that the contents have been packed in a vacuum.

10 Vacuum packing in MAGIC VAC® Family containers

Multipurpose containers ideal for storage of frequently used products such as dry and fragile foods; powder foodstuffs; fresh, pureed or strained fruit and vegetables. Their transparency and design makes them attractive to display on kitchen shelves while ensuring that their contents are clearly visible.

- Fill the container leaving at least 3 cm of room between the contents and upper rim and position the lid on the container. Connect the container lid knob to the unit air outlet

port (9) by means of the connection tube (19) (fig. R).

- Lock the lid (7) by pushing the LOCK buttons (10); the machine will carry out a vacuum packing cycle and turn off automatically on its completion.

- Remove the hose from the container lid.

- Press the central button (20) to open the containers (fig. R).

11 Vacuum packing in glass jars sealed with metal caps (Leifheit type)

Use the large-sized cap attachment to pack foods in large-mouthed glass jars with a metal cap. A smallsized cap attachment is also available for narrowmouthed jars sealed with metal caps.

- Fill the container leaving at least 3 cm of room between the contents and upper rim.

- Connect the cap attachment (21) to the air inlet (9) of the appliance by means of the connection hose (19). Place the cap attachment directly on the jar with the metal cap only (22) and press down, making sure it fits correctly (fig. S).

- Lock the lid (7) by pushing the LOCK buttons (10); the machine will carry out a vacuum packing cycle and turn off automatically on its completion. Make sure that the cap attachment holds firmly, keeping it pressed with the your hand.

- Disconnect the hose from the cap attachment. Remove the cap attachment from the jar.

- Apply the ring (23) supplied with the jar and screw it down all the way (fig. S).

- To open a glass jar vacuum-sealed with a metal cap, use the cap opener provided (the side with writing

should be turned up). Position the cap opener as shown in figure T and gently pry open the cap until the vacuum is released. Remove the metal cap. This accessory allows you to reuse the cap.

12 Vacuum packing with MAGIC VAC bottle caps

The MAGIC VAC® Bottle Cap may be used to seal partly filled bottles of wine or non-fizzy beverages. Using the Bottle Cap will allow you to create a vacuum inside the bottle so as to slow down oxidisation and preserve the freshness and flavour of its contents for a longer time.

- By means of the connection hose (19) connect the air inlet (9) of the appliance to the MAGIC VAC® Bottle Cap (24) (fig. U). Press the Cap firmly into the bottle.

- Lock the lid (7) by pushing the LOCK buttons (10); the machine will carry out a vacuum packing cycle and turn off automatically on its completion.

- Disconnect the hose from both the Bottle Cap and the appliance immediately.

- To open a bottle sealed with the MAGIC VAC® Bottle Cap, simply pull the cap out of the bottle. You will hear the air rushing into the bottle.

13 Vacuum packing with Cap Attachment in MAGIC

Executive or in containers sealed with MAGIC

VAC VAC® Universal Caps with the previous model of knob

To use the Cap Attachment in MAGIC VAC

Executive containers or in containers sealed with MAGIC VAC® Universal Caps with the previous model of knob, read the instructions supplied in our web page

www.flaemnuova.it

CLEANING INSTRUCTIONS

WARNING: Always unplug the appliance before cleaning the MAGIC VAC®.

• Carefully wash your hands before proceeding to clean the appliance and its accessories.

• Both before and after use, clean the exposed surfaces of the MAGIC VAC ened with a mild, non-abrasive and solvent-free dishwashing detergent. If any liquids accidentally get inside the appliance, do not connect it to the

using a sponge moist-

mains electricity supply and do not use it; contact your nearest dealer or authorised service centre.

• Thoroughly wash the MAGIC VAC® accessories (containers, caps, jars, etc.) like you would wash any kitchen utensils, allowing them to dry completely. If you wash the accessories in a dishwasher, be sure to place them on the top rack.

• Please refer to the instructions on the accessory pack.

TECHNICAL SPECIFICATIONS

Voltage 230V~ 50Hz 170W 115V~ 60Hz 1.5A 220V~ 60Hz 100V~ 50/60Hz Marked Approvals P1103ED

Dimensions 38 (L) x 14 (D) x 9 (H) cm Weight 2.4 kg

Product approved by the F.I.C. (Italian Federation of Chefs)

The performance of MAGIC VAC tested by AITA (Italian Association of Food Technology) see page 20.

systems has been

Electromagnetic compatibility

The MAGIC VAC® Vantage has been engineered to meet current electromagnetic compatibility requirements. However if you suspect that the appliance is interfering with the operation of your TV, radio or other electrical unit, try relocating the appliance until the interference ceases. Alternatively try plugging the appliance into a different power socket.

Disposal: In conformity with Directive 2002/96/EC, the symbol shown on the appliance to be disposed of indicates that this is considered as waste and must therefore undergo “sorted waste collection”. The user must therefore take (or have taken) the above waste to a pre-sorted waste collection centre set up by the local authorities, or else give it back to the dealer when purchasing a new appliance of the same type. Pre-sorted waste collection and the subsequent treatment, recovery and disposal operations favour the production of appliances made of recycled materials and limit the negative effects of any incorrect waste management on the environment and public health. The unlawful disposal of the product by the user could result in administrative fines as provided by the laws transposing Directive 2002/96/EC of the European member state in which the product is disposed of.

TROUBLESHOOTING

The MAGIC VAC® does not work

• Check the switch (1) position.

• Make sure the MAGIC VAC

has been plugged in properly. Check the electric socket by plugging another appliance into it.

• The MAGIC VAC

will stop automatically if overheated. Allow it to cool down for 15 minutes and try again.

• Check for faults in the power cord or the plug. Should you detect a fault, do not use the appliance.

The MAGIC VAC

fails to apply the first seal on the

bag cut from the roll

• Make sure the bag cut from the roll is properly positioned as described in the paragraph: “Making

bags from MAGIC VAC

The MAGIC VAC

rolls”

does not create a complete vacuum

in the bags

• To seal the bag properly, you must make sure that the open end remains completely inside the Vacuum Chamber.

• Make sure that the Sealing Bar, the Sealing Gaskets and Airtight Gaskets are free of impurities. After cleaning them, put them properly back in place.

• The MAGIC VAC

bag might have a hole in it. To check the bag, seal it with air inside, place it underwater and apply pressure on it. The appearance of bubbles means that there is a leak. Reseal or use another bag.

The MAGIC VAC

does not seal the bag properly

• Whenever the machine does not seal the bag completely, press the TIME SEAL knob (6) and increase sealing time.

• If the Sealing Bar overheats and melts the bag, you may have to raise the Lid and allow the Sealing Bar to cool down for a few minutes.

• The MAGIC VAC

is built in conformity with current safety standards. Overheating will cause it to turn off automatically. Allow the appliance to cool down for 15 minutes and try again.

The MAGIC VAC

bag does not maintain a vacuum

after being sealed

• Leaks along the seam may be caused by creases, crumbs, grease or liquids. Reopen the bag, clean the upper inside part of the bag and remove any foreign material from the Sealing Bar before resealing it.

• Check that the bag has no holes in it which have caused air to leak in. Use paper napkins to protect any sharp edges on the contents of the bag.

The MAGIC VAC

does not create a vacuum in the

containers

• By means of the Connection Hose, connect the container lid (or the Cap Attachment if necessary) to the Air Inlet of the appliance.

• Leave enough room (at least 3 cm) between the contents and the top of the jar or container.

• If liquids come out during the vacuum-packing process, remember that they must first be chilled in a refrigerator, not left at room temperature.

• Check that the rim of the jar or container and the universal lid are not damaged in the sealing area. Wipe the rim and cap clean with a cloth moistened with lukewarm water and repeat the vacuumpacking process.

• Make sure that the gasket of the container cap or the universal cap is set properly in place and is not damaged.

MAGIC VAC® Executive containers or MAGIC VAC® Universal Caps do not maintain a vacuum

• Make sure that the arrow on the knob of the container cap is positioned on “VACUUM” before creating a vacuum in the container and it is positioned on “CLOSED” after a vacuum is formed.

• Make sure that the O-ring beneath the knob of the container cap or the universal cap is set properly in place.

MAGIC VAC

Family containers do not maintain a

vacuum

• Make sure that the gasket beneath the central button (20) of the container cap is set properly in place and is not damaged.

THE ADVANTAGES OF MAGIC VAC® VACUUM PACKING

This manual is the product of collaboration between the Flaem Nuova Research and Development Division and Prof. Luciano Piergiovanni, Chair of “Agri-food product conditioning and distribution technologies” at Milan University.

Vacuum packing will revolutionise the way in which you buy and keep food. By keeping food under vacuum (i.e. without air), the shelf-life of foods is greatly extended, whether it is kept in the larder, fridge or freezer. Air can make food rancid and stale, it can cause it to ferment, dry out, and it may even cause freezer burns. Vacuum packing keeps

your food fresher and more flavourful for longer.

Now you can pack fresh food bought from the market, or food picked from your vegetable garden, in handy portions for future use, even in large quantities. Food bought already vacuum-packed, like cheese and meat, will retain its flavour and freshness once opened, without problems of mois- ture and mould, if it is vacuum-packed after use in MAGIC VAC

bags and containers. Meat, fish and vegetables can be frozen without the risk of frost burns and will keep their freshness and quality. Foodstuffs like coffee, rice, flour and nuts will last much longer if they are vacuum packed. Fresh or perishable foods must in any case be frozen or kept in the fridge.

The original quality of the food must be of the very highest order, in terms of freshness and environmental hygiene, when you decide to vacuum pack it. There are in fact no preservation methods which will transform a poor product into a good one.

Always keep your MAGIC VAC

, bags and containers handy and you will quickly appreciate the many advantages and ease of use that MAGIC VAC® offers when it comes to preserving the quality of food. Consult the “Food preservation times with MAGIC VAC®” chart to see how vacuum packing can extend the life of any food without in any way altering or impairing its taste, smell, appearance, hygiene and nutritional value.

STORAGE LIFE WITH MAGIC VAC

Preservation times at

atmospheric pressure

Preservation times

with MAGIC VAC

Refrigerated foods (5 ± 2 °C)

Red meat 3-4 days 8-9 days White meat 2-3 days 6-9 days Whole fish 1-3 days 4-5 days Game 2-3 days 5-7 days Cooked pork products 7-15 days 25-40 days Sliced pork meats 4-6 days 20-25 days Soft cheese 5-7 days 14-20 days Hard and semi-hard cheese 15-20 days 25-60 days Vegetables 1-3 days 7-10 days Fruit 5-7 days 14-20 days

Cooked and refrigerated foods (5 ± 2 °C)

Purees and vegetable soups 2-3 days 8-10 days Pasta and risotto 2-3 days 6-8 days Boiled and roast meats 3-5 days 10-15 days Desserts with fillings

(cream and fruit)

2-3 days 6-8 days

Frying oil 10-15 days 25-40 days

Frozen foods (-18 ± 2 °C)

Meat 4-6 months 15-20 months Fish 3-4 months 10-12 months Vegetables 8-10 months 18-24 months

Food at ambient temperature (25 ± 2 °C)

Bread 1-2 days 6-8 days Packed biscuits 4-6 months 12 months Pasta 5-6 months 12 months Rice 5-6 months 12 months Flour 4-5 months 12 months Dry fruit 3-4 months 12 months Ground coffee 2-3 months 12 months Powder tea 5-6 months 12 months Freeze-dried products 1-2 months 12 months Powdered milk 1-2 months 12 months

Approximate values which in any case depend on pack integrity and on original food quality characteristics. These values also refer to packaging obtained with machine- “original” bags/rolls, containers and accessories combination. The times shown on the chart cannot be guaranteed with use of bags/ rolls, containers and accessories of other brands. The manufacturer therefore disclaims liability

IMPORTANT: Keep perishable foods in the freezer or fridge. Vacuum packing extends the life of food, but does not turn it into a “preserve”, i.e. a stable product at ambient temperature.

+ 50 hidden pages

MAGIC VAC Vantage User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
