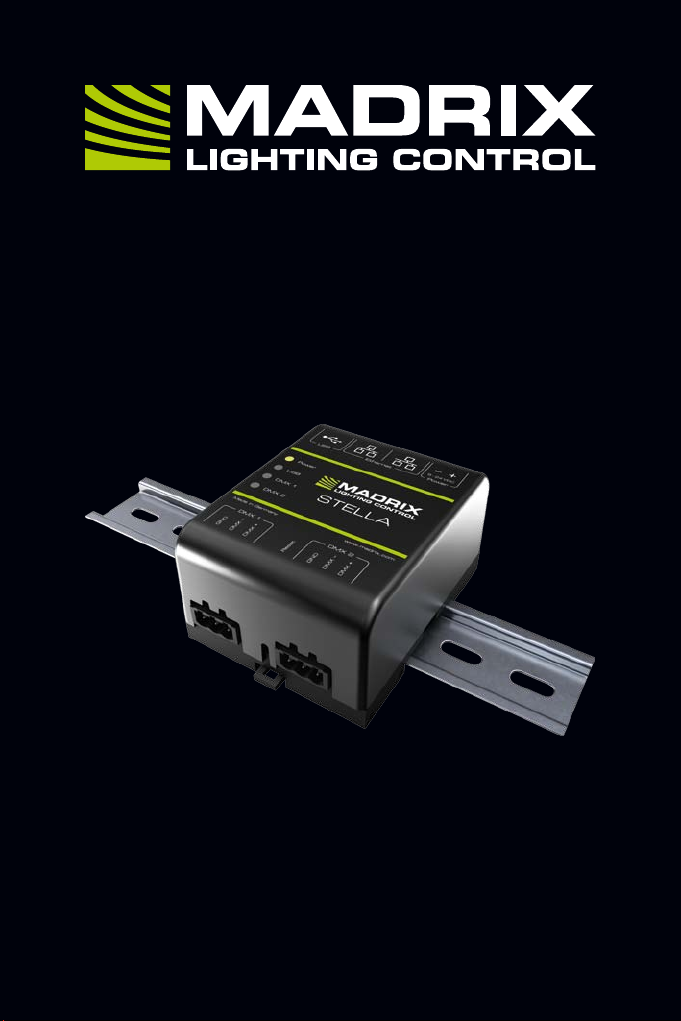

MADRIX STELLA User Manual [de, en]

STELLA

Quick Start Guide & Technical Manual

MADRIX® STELLA –

Quick Start Guide & Technical Manual

2nd Edition – January 2019

Thank you for purchasing MADRIX

Please read this guide carefully and thoroughly before using MADRIX®
STELLA. Make sure that you fully understand all information.

This MADRIX® STELLA Quick Start Guide is written in English and German.

Developed and made in Germany.

®

STELLA!

Imprint

inoage GmbH
Wiener Straße 56
01219 Dresden
Germany

Managing Directors: Christian Hertel, Sebastian Pinzer, Sebastian Wissmann

Web www.madrix.com
E-mail [email protected]
Phone [phone]

1 EN

Copyright Information And Disclaimer

© 2019 inoage GmbH. All rights reserved. Information is subject to change at
any time and without prior notice. Errors and omissions excepted. Reproduction,
adaptation, or translation without prior written permission is prohibited.
inoage GmbH does not grant guarantee on validity for a particular reason, the
marketability, or other properties of the product. There is no way to assert a
claim to inoage GmbH, neither in the legal way nor in other ways. inoage GmbH
is not responsible for damages, including all disadvantages that are not just
limited to the loss of sales, but that are caused due to the use of the product,
due to the loss of serviceability of the product, due to misuse, happenings,
circumstances, or actions that inoage GmbH does not have influence on, no
matter if the damages as well as consequential damages are direct or indirect;
whether they are special damages or others, nor if the damage is caused by the
owner of the warranty or a third person.

Trademark Credits

Microsoft® and Windows® are U.S. registered trademarks of Microsoft
Corporation. Art-Net™ – Designed by and Copyright Artistic Licence Holdings
Ltd. All other products mentioned herein may be trademarks of their respective
companies. MADRIX® is a registered trademark of inoage GmbH.

Package Contents

English

1x MADRIX® STELLA
1x Set of screw terminals (2x 3-pin and 1x 2-pin)
1x Power supply and world adapters kit
1x USB 2.0 cable
2x Wall-mount brackets
1x This quick start guide / technical manual

Please note: Check the package contents and the condition of the interface
after unpacking! Contact your supplier if something is missing or damaged. Do
not use the device if it seems to be damaged!

(certified)

EN 2

Safety Instructions And Limited Warranty

▴

Two years of limited manufacturer’s warranty are granted to the purchaser
of this product. Warranty applies to constructional fault, material defect, or
incorrect assembly the manufacturer has caused or is to be held responsible
for. Warranty will be void if the interface is opened, modified, damaged through
inappropriate handling and wrong usage, damaged through overvoltage, or
damaged through any other cause.

Please follow the instructions below to avoid mishandling, damage to the
device, or personal injury:

THE DEVICE WORKS WITH LOW VOLTAGE (DC 5 V – 24 V).
DO NOT USE ANY OTHER VOLTAGE!

Beware that the interface works with electrical power. Only use the
device in dry environments (indoor use). The IP Rating of the device

!

is IP20. Do not use the interface in humid environments and avoid
contact with water or any other liquids. Turn off the power if you are not using
the device for a long time.

It is recommended to always use galvanic isolation (e.g. an opto-isolator/opto­coupler splitter). Avoid unwanted voltage on the DMX lines/cables at all times.
Do not remove any parts from the unit or connect to an ungrounded circuit.
Do not connect the unit to LEDs that are switched on. Only connect the unit to
DMX fixtures and controllers that are initially powered off.

There are no user serviceable parts inside or outside the interface. Repair
service lies only within the responsibilities of the manufacturer. If the interface
appears to be defective, please contact your dealer. After expiration of the
warranty period, you may contact your supplier or the manufacturer to have
the unit repaired against payment of an individual service fee if possible.

The interface has several ports and slots. Only connect or insert devices,
cables, and connectors to the individual ports and slots using connectors of the
same type as the port. Do not use inapplicable equipment. This device should
be used by professionals. The device is not designed to be operated by non­professionals or children.

3 EN

End-Of-Life

This electrical device and its accessories need to be disposed of
properly. Do not throw the device into normal trash or household
waste. Please recycle packaging material whenever possible.

Usage

In general, this device is designed to be operated as a hardware control
interface to be connected towards various types of controllable lights / lighting
controllers via DMX512 by using USB or Art-Net / Streaming ACN over Ethernet.
Do not use the interface for any other, deviating purpose.

The device can be connected to and disconnected from USB or Ethernet
network during use and without a reboot (Hot Swapping & Plug and Play).
Multiple interfaces can be used at the same time.

Technical Specifications

English

Supply of power:

Power supply:

(As provided / external)

Power consumption:
DMX512:
DMX512 ports:
Ethernet:

USB port:
Case:

Dimensions:
Weight:
Temperature range:
Relative humidity:

WHEN CONNECTING TO USB, ALWAYS USE AN ACTIVE USB 2.0
PORT OR A USB 2.0 HUB WITH ITS OWN POWER SUPPLY.

DC 5 V – 24 V, connection via 2-pin screw terminal
(external power supply included) or via 5 V USB
AC Input: 110 – 240 V, 50/60 Hz, 0.6 A;
DC Output: (3 V) / (4.5) / 5 V / 6 V / 7.5 V / 9 V / 12 V,

2.0 A max.
< 1.5 W during normal operation (300 mA max.)
2x 512 DMX channels, input and/or output
2x ports (via 2x 3-pin, pluggable screw terminals)
2x RJ45, Auto MDI-X, 10/100 MBit/s (compatible with
1 GBit/s)
USB 2.0, type B plug
Non-conductive, IP20, UL94 V-0 flammability rating,

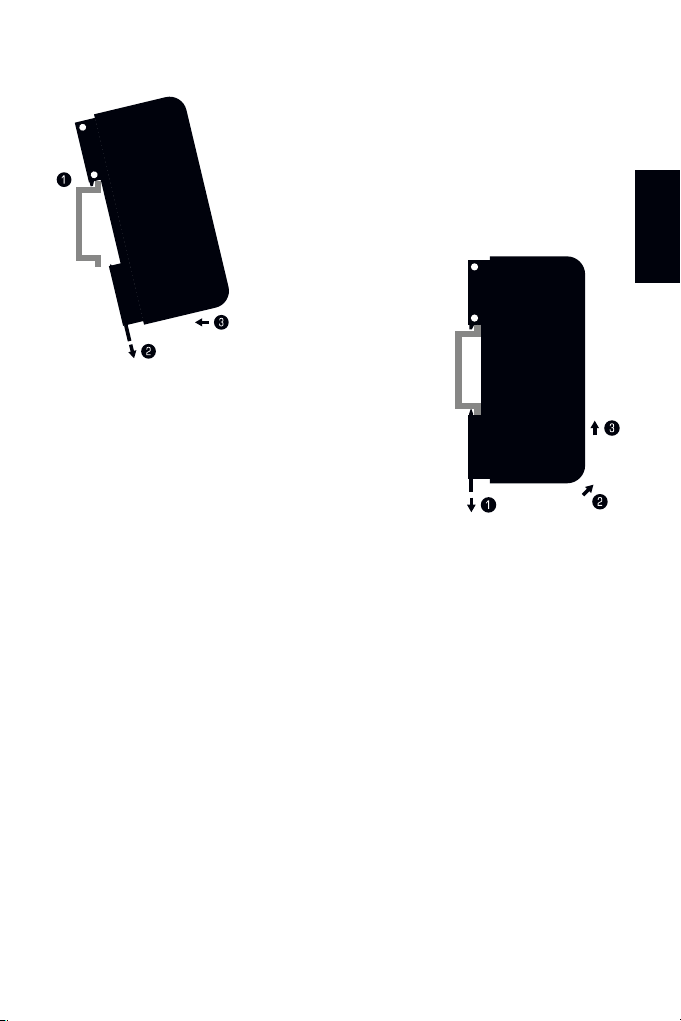

designed for 35 mm DIN-rails or wall mounting
92 mm x 70 mm x 45 mm (length x width x height)
108 g | 125 g incl. screw terminals and wall mounts

-10 °C to 70 °C (Operating) | -20 °C to 85 °C (Storage)
5 % to 80 %, non-condensing (Operating / Storage)

EN 4

IP Address And Other Device Information

You will find the following important information on the side of the device:

 Serial number (‘Serial’)
 Hardware revision (‘Model’)
 Default and preconfigured IP address (‘Default IP’)

(See page 10 to reset the device to the default IP address if needed.)

Using A 3rd-Party Controller

MADRIX® STELLA is a standard network node for Art-Net or Streaming ACN.
You can use the device with any compatible application, console, or controller.

Using The MADRIX® Software

The MADRIX® Software is a professional and advanced LED lighting control tool.
It is recommended to use it in order to access all features of MADRIX® STELLA,
including the USB connection, Art-Net, Streaming ACN, and Sync Mode.

Please note: In order to distribute data via MADRIX® STELLA using the
MADRIX® Software, a MADRIX® Software license is required (sold separately)!

MADRIX® Minimum System Requirements And
MADRIX® Supported Operating Systems

For the latest information, please check the website www.madrix.com
The minimum system requirements for the MADRIX® Software are as follows.
Optimal system specifications will often be higher.

 2.0 GHz dual-core CPU, OpenGL 2.1 graphics card (NVIDIA recommended),
2 GB RAM, 1 GB free harddisk space, 1280 x 768 screen resolution,
network card, sound card, USB 2.0

The MADRIX® 5 Software supports the following operating systems:
 Microsoft® Windows® 7 | 8 | 8.1 | 10

64 bit only
Please keep the system, drivers, and updates up to date.

5 EN

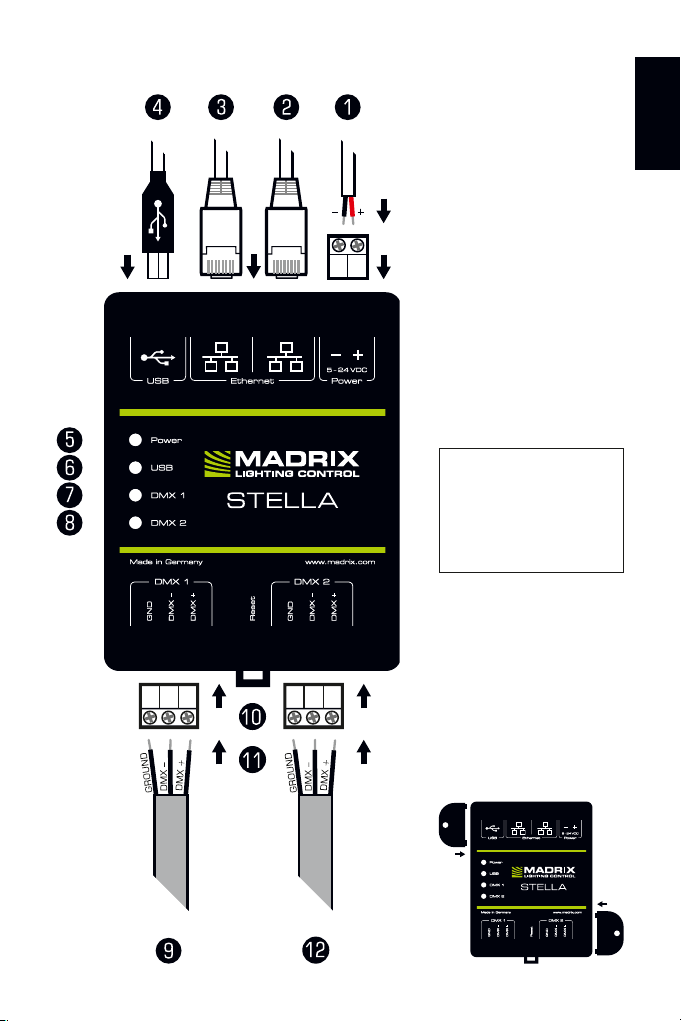

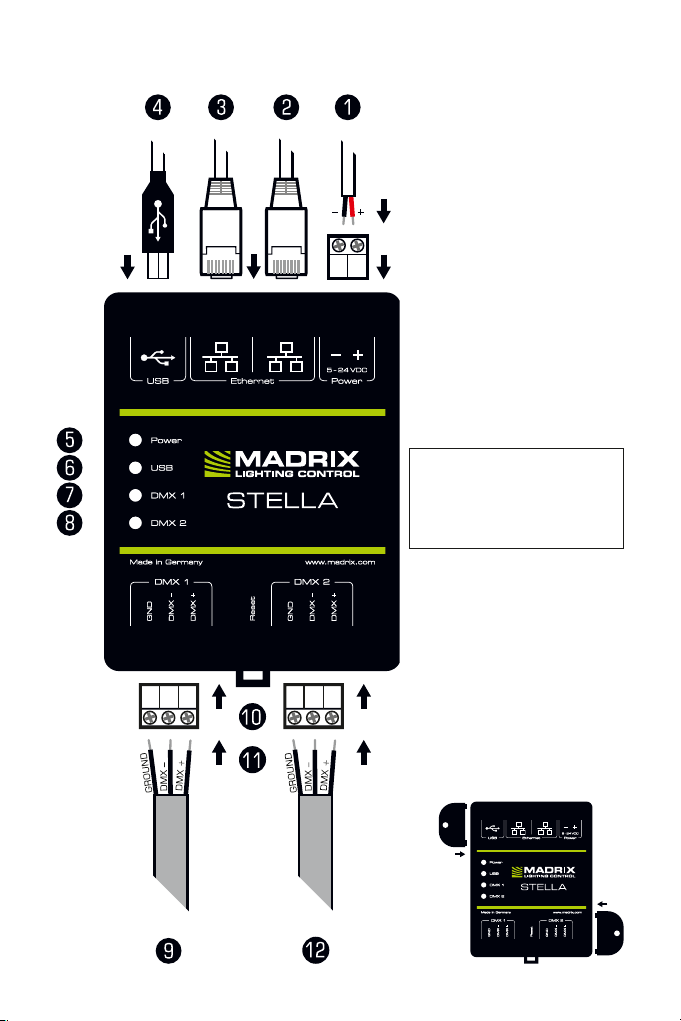

Connectivity

English

1) Power

2) Right Ethernet port,
incl. 2 status LEDs

3) Left Ethernet port,
incl. 2 status LEDs

4) USB port

5) Status LED for Power

6) Status LED for USB

7) Status LED for DMX 1

8) Status LED for DMX 2

9) DMX 1

10) Reset button

11) DIN-rail unlocking clip

12) DMX 2

Please note:

The package contents
do not include network
cables, power cables,
or DMX fixtures.

2x Mounting brackets:

EN 6

1) Connecting Your LED Fixtures

See chapter ‘Connection Diagram Variations’ on page 8 for all possible variations.

Step 1) Completely switch off your supply of power before connecting your
DMX fixtures to the device!
Step 2) Connect your DMX fixtures to the provided 3-pin screw terminals:

» Make sure to choose cable lengths according to the DMX specifications.
» You may connect only to DMX 1, only to DMX 2, or to DMX 1 and DMX 2.
» Pay attention where to connect GROUND, DMX –, and DMX +; as
indicated on the device.
» Insert each individual wire consecutively and tighten the corresponding
screw with a suitable screw driver.

Step 3) Plug the 3-pin screw terminals into the device. The screws must face
upwards.
Step 4) Supply your DMX fixtures with power.
Step 5) Continue with the chapter ‘2) Connecting To Power And Data’ below.

2) Connecting To Power And Data

See chapter ‘Connection Diagram Variations’ on page 8 for all possible variations.

Step 1) Be careful when handling the device and electrical power! Completely
switch off your supply of power before connecting to the device!
Step 2) Connect your power cables to the provided 2-pin screw terminal:

» Pay attention where to connect + and –; as indicated on the device.
» Insert each individual wire consecutively and tighten the corresponding
screw with a suitable screw driver.

Step 3) Plug the 2-pin screw terminal into the device. The screws must face
upwards. Or connect the provided external power supply.
Step 4) Connect to USB or to Ethernet network for data as required.
Step 5) Do not switch on your supply of power until all required power cables
and DMX fixtures are connected to MADRIX® STELLA.

7 EN

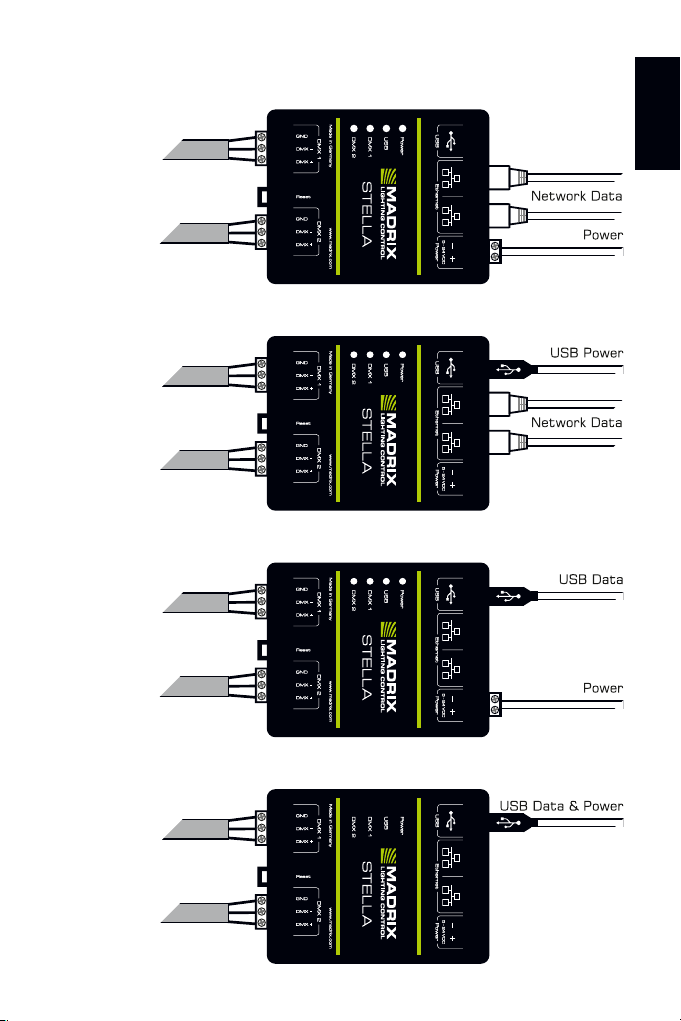

Connection Diagram Variations

Variation A

Variation B

Variation C

English

Variation D

EN 8

Device Configuration Through A Web Browser

Step 1) Connect MADRIX® STELLA and your computer to the same network.
Step 2) Assign correct network settings for your PC in the Windows operating
system. (Recommended default settings:
IP address 10.0.0.1 and Subnet mask 255.0.0.0)
Step 3) Open your web browser and enter the IP address of MADRIX® STELLA.
(You can find the default IP address on the side of the device.)
Step 4) The built-in web configuration tool will be launched.
Step 5) Change any settings as required. Apply changes with ‘Set’.

Remote Device Management (RDM)

In order to use it, call up the built-in web configuration (see above) and go to
‘DMX Output Settings’ à ‘Enable RDM’ for ports ‘DMX 1’ and/or ‘DMX 2’.

Make sure to disable RDM on the specific port, when using STELLA for DMX-IN.

Daisy-Chain Support

STELLA features 2 separate Ethernet network ports. Either one is fully
functionally for IN and OUT and can be used for the data connection without
using a separate network switch or router. We recommend to connect a
maximum of 40 units after one another in a row, when using Art-Net in Unicast
Mode or Streaming ACN Multicast at a max. data rate of 50 FPS / 20 ms
without any additional devices in the network. In the MADRIX® Software, we
highly recommend to activate ArtSync for excellent image quality (see page 13).

How To Update The Firmware

It is highly recommended to update the firmware should a new firmware version
become available. You can update the device in different ways, for example:

Step 1) Connect MADRIX® STELLA to your computer over USB.
Step 2) Start the MADRIX® Software.
Step 3) In MADRIX®, go to ‘Tools...’ à ‘MADRIX Device Configuration...’.
A new window will open. Click on the search button (loupe icon) and
the software will search for connected devices. Select your device in
the list, click on the ‘Firmware’ button, and follow any instructions.

9 EN

Description Of Status LED Codes

STATUS STATUS LED POWER

Powered off

Permanently green
Blinking green

STATUS STATUS LED USB

Powered off

Red +

blinking green
Fading between

red + green

Orange

STATUS STATUS LED DMX 1 STATUS LED DMX 2

Powered off

Blinking green

STATUS STATUS LEDS ETHERNET PORTS

Green off 10 MBit/s connected.
Green on 100 MBit/s connected.

Orange on Network connected.
Orange blinking

Power not connected.  The device has no power.
Connected to power.  The power is on.
Bootloader activated.  Reset device / upload firmware.

USB not connected.
Communicating over USB.

 Sending or receiving data over USB. The USB port works.
Connected to USB; Drivers installed correctly.

 No data is sent over USB.
Connected to USB; No drivers installed.

 Reinstall software and drivers or try a different USB port.

No data is sent. No data is sent.
Sending or receiving data.

 The DMX port works.

Sending or receiving data.  The Ethernet port works.

Sending or receiving data.
 The DMX port works.

English

Reset To Factory Default Settings

In rare cases, you might need to do a reset to factory default settings:
Step 1) Disconnect all connections from the device (power, data, DMX).
Step 2) Use a suitable tool to press the reset button (between DMX 1 and 2).
Step 3) Continue to press the reset button and supply power again over
‘Power’ or USB.
Step 4) Continue to press the reset button and wait until all status LEDs
of the device flash repeatedly or wait 10 seconds.

Please note: Simply repeat these steps should the process fail.

EN 10

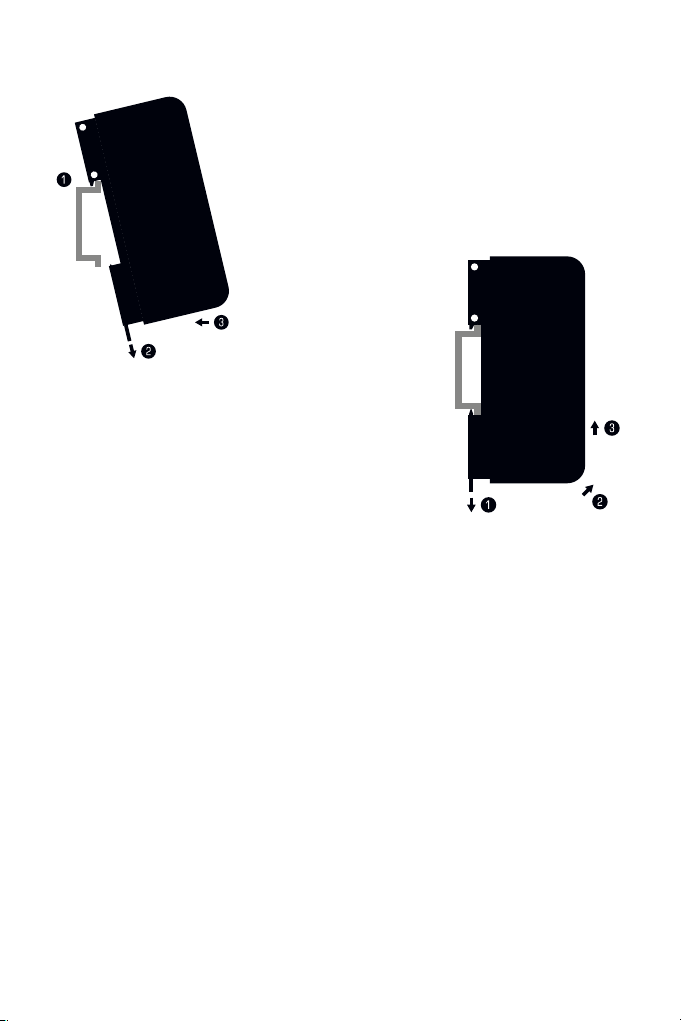

How To Install On DIN-Rails

Mounting (Pictured Left)
Step 1) Hook the device in an angle onto the upper
edge of the rail.
Step 2) Pull the unlocking clip.
Step 3) Press the lower part of the device against
the rail and let the clip snap into position.

Unmounting (Pictured Right)
Step 1) Pull the unlocking clip.
Step 2) Lift the lower part of the device from the
rail in an angle.
Step 3) Lift the device from the rail.

Using The MADRIX® Software

You can mainly use 3 operating modes together with the MADRIX® Software:

 DMX-OUT And/Or DMX-IN Via Art-Net
 DMX-OUT And/Or DMX-IN Via Streaming ACN
 DMX-OUT And/Or DMX-IN Via USB

In the MADRIX® Software, make sure to activate the correct drivers first:
– For USB, go to ‘Preferences’ > ‘Options...’ > ‘Devices USB’
– For sACN, go to ‘Preferences’ > ‘Options...’ > ‘Devices Network’
– For Art-Net, go to ‘Preferences’ > ‘Device Manager...’ > ‘Art-Net’.

Configure and activate your devices in order to send or receive data:
– Go to ‘Preferences’ > ‘Device Manager...’ > ‘DMX Devices’
– Go to ‘Preferences’ > ‘Device Manager...’ > ‘DMX Input’.

For more information, please read the MADRIX® 5 user manual.
11 EN

Updates And Further Information

Digital documentation files are automatically installed with MADRIX®. More
information about the software and how to connect MADRIX® STELLA is
provided in the MADRIX® Help And Manual. You can access this user manual
by pressing ‘F1’ on your keyboard while using the MADRIX® Software, by
navigating to the menu ‘Help’ à ‘User Manual…’, or online at help.madrix.com

The latest quick start guide and MADRIX® Software, including drivers, firmware
updates, and documentation, are available from www.madrix.com

Support

In case of further questions concerning handling of MADRIX® STELLA or technical
problems, please read the MADRIX® Help And Manual first, contact your dealer,
or have a look at the website www.madrix.com
You can also directly contact [email protected]

CE And RoHS Declaration Of Conformity

English

The device complies with the requirements set forth in
the council Directive of the law of the Member States
relating to electromagnetic compatibility (2014/30/EU), the Low Voltage
Directive (2014/35/EU), and the Directive on the restriction of the use of
certain hazardous substances in electrical and electronic equipment (2011/65/
EU) (RoHS). Compliance with these has been evaluated in acc. with the following
standards: DIN EN 55011 (2009) + A1 (2010), DIN EN 55015 (2013), DIN
EN 55024 (2010), DIN EN 61000-4-2 (2009), DIN EN 61000-4-3 (2006) +
A1 (2008), DIN EN 61000-4-4 (2013), DIN EN 61000-4-6 (2014).

RoHS

compliant

FCC Declaration Of Conformity

The device has passed the following tests of compliance:
FCC (2003) - Title 47, Part 15, class A, Radio frequency devices.

This device complies with part 15 of the FCC Rules. Operation is subject
to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.

EN 12

Frequently Asked Questions (FAQs)

What do the blinking LEDs on the device mean?

Please read the chapter ‘Description Of Status LED Codes’ on page 10.

How can I change the IP address?

You can use the built-in web configuration tool as described on page 9.

The current IP address cannot be reached. What can I do?

You could perform a reset to factory default settings as described on page 10.

Does the device support RDM?

Yes. RDM is supported by MADRIX® STELLA (see page 9).

Is it possible to use more than one MADRIX® STELLA?

Yes. Art-Net or Streaming ACN is recommended for large projects by connecting
multiple devices to a switch (1 GBit/s) via suitable components to create a
network or use the built-in daisy-chain support (see page 9).

Where do I activate the ArtSync sync mode?

In the MADRIX® Software, it can be activated under ‘Preferences...’ à ‘Device
Manager...’ à tab ‘Art-Net’ à ‘ArtSync’.

Where can I find the latest firmware update?

The latest MADRIX® Software also includes the latest firmware (see page 12).

Can I use other controllers apart from MADRIX® to control DMX fixtures ?

Yes. When using MADRIX® STELLA as a standard network node, you can use it in
combination with other compatible software, consoles, and controllers.

Do I need a MADRIX® STELLA and a MADRIX® KEY?

If you want to use the MADRIX® Software, yes. The MADRIX® Software license
is necessary and sold separately.

Can I repair MADRIX® STELLA myself?

No. Do not attempt any repairs. Any attempt will void your warranty (see p. 3)!

What can I do if my unit does not work anymore?

Please contact your dealer or supplier if the device seems to be defective.
13 EN

MADRIX® STELLA –

Kurzanleitung & Technisches Handbuch

2. Edition – Januar 2019

Deutsch

Vielen Dank, dass Sie sich für das MADRIX

Bitte lesen Sie sich diese Kurzanleitung aufmerksam und sorgfältig vor der
Erstbenutzung durch. Vergewissern Sie sich, dass Sie alle Informationen
verstanden haben.

Diese Kurzanleitung wurde in englischer und deutscher Sprache verfasst.

Entwickelt und hergestellt in Deutschland.

®

STELLA entschieden haben!

Impressum

inoage GmbH
Wiener Straße 56
01219 Dresden
Deutschland

Geschäftsführer: Christian Hertel, Sebastian Pinzer, Sebastian Wissmann
Amtsgericht Dresden, HR B 29795
WEEE-Reg.-Nr. DE 26695213
USt-IdNr. DE276174128

Internet www.madrix.com
E-Mail [email protected]
Telefon [phone]

DE 1

Urheberrecht und Haftungsausschluss

© 2019 inoage GmbH. Alle Rechte vorbehalten. Änderungen und Irrtümer
vorbehalten. Reproduktion, Adaption oder Übersetzungen sind ohne vorherige,
schriftliche Erlaubnis nicht gestattet. Dieses Handbuch wurde mit größter
Sorgfalt verfasst. inoage GmbH gibt jedoch keine Gewähr hinsichtlich Richtigkeit,
Marktfähigkeit oder Eigenschaften des Produkts. Es gibt keinen rechtlichen oder
anderen Weg, Anspruch gegenüber inoage GmbH zu erheben. inoage GmbH
schließt jede Haftung für Schäden, Nachteile sowie Folgeschäden aus, die durch
Absatzausfall sowie durch die Benutzung des Produktes, durch den Verlust der
Betriebsfähigkeit des Produktes, durch unsachgemäße Benutzung, Ereignisse,
Umstände oder Handlungen, auf die inoage GmbH keinen Einfluss hat, ganz
gleich, ob es sich um direkte oder indirekte Schäden und Folgeschäden, ob es
sich um spezielle Schäden handelt oder ob diese vom Besitzer oder einer dritten
Person verursacht wurden.

Eingetragene Marken

Microsoft®, Windows® sind eingetragene Marken der Microsoft Corporation.
Art-Net™: Entwicklung und Copyright Artistic Licence Holdings Ltd. Alle anderen
genannten Produkte können eingetragene Marken der jeweiligen Firmen sein.
MADRIX® ist eine eingetragene Marke der inoage GmbH.

Verpackungsinhalt

1x MADRIX® STELLA
1x Set an Schraubklemmen (2x 3-polig und 1x 2-polig)
1x Netzteil und Set an internationalen Netzteilsteckern
1x USB 2.0-Kabel
2x Wandhalterungen zur Wandmontage
1x Diese Kurzanleitung / Technisches Handbuch

Hinweis: Überprüfen Sie den Verpackungsinhalt und das Gerät nach dem
Auspacken. Kontaktieren Sie bitte Ihren Händler, sollte der Inhalt unvollständig
oder beschädigt sein. Verwenden Sie das Produkt nicht bei Beschädigung!

2 DE

(zertifiziert)

Sicherheitshinweise und Garantie

▴

Der Käufer dieses Produktes erhält zwei Jahre Herstellergarantie auf das
Produkt hinsichtlich Konstruktions- und Designfehler, Materialfehler oder
fehlerhafte Montage, soweit diese durch den Hersteller verursacht wurden
oder er diese zu verantworten hat. Die Garantie erlischt, sobald das Gerät
geöffnet, verändert, modifiziert oder durch unsachgemäße Handhabung, durch
Überspannung oder durch anderweitige Ursachen beschädigt wurde.

Bitte beachten Sie die nachstehenden Hinweise, um falsche Handhabung,
gesundheitliche Schäden und Geräteschäden zu vermeiden:

DAS GERÄT ARBEITET MIT KLEINSPANNUNG (5 V – 24 V
GLEICHSTROM). NUTZEN SIE NUR DIESE SPANNUNG!

Betreiben Sie das Gerät nur in trockener Umgebung (Gebrauch in
geschlossenen Räumen). Die Schutzklasse des Gerätes ist IP20.

!

Vermeiden Sie hohe Luftfeuchtigkeit und Kontakt mit Wasser
und jeglichen anderen Flüssigkeiten. Trennen Sie das Gerät bei längerer
Nichtbenutzung von der Spannungsversorgung.

Es wird empfohlen, das Gerät immer durch galvanische Trennung abzusichern
(z.B. durch Optokoppler). Es sollte zu keiner Zeit Fremdspannung auf den DMX­Kabeln anliegen. Entfernen Sie keine Teile vom Gerät oder andere Bauteile und
verbinden Sie es niemals mit einem ungeerdeten Stromkreis. Schließen Sie
das Gerät nicht an eingeschaltete DMX-Produkte an. Verbinden Sie nur LED­Produkte und Steuergeräte, welche zunächst ausgeschaltet sind.

Deutsch

Es gibt keine vom Benutzer zu wartenden Teile innerhalb des Gerätes. Eventuelle
Reparaturarbeiten obliegen dem Hersteller. Wenden Sie sich bei Defekt bitte an
Ihren Händler. Nach Ablauf der Garantie können kostenpflichtige Reparaturen
beim Händler bzw. Hersteller angefragt werden.

Verbinden Sie nur Geräte, Kabel, Anschlüsse, o.Ä., die dem Typ des jeweiligen
Anschlusses am Gerät entsprechen. Verbinden und benutzen Sie keine
Gerätschaften mit falschen Anschlüssen.
Das Gerät sollte fachmännisch betrieben werden. Es ist für den professionellen
Gebrauch vorgesehen und nicht für Kinder bestimmt.

DE 3

Altgeräte und Entsorgung

Das Gerät, sein Zubehör sowie Verpackungsmaterial müssen
ordnungsgemäß entsorgt werden. Geben Sie nichts in den Hausmüll.
inoage GmbH ist beim bundesweiten Rücknahmesystem für Elek­ tronische Geräte (EAR) registriert (WEEE-Reg.-Nr. DE 26695213).

Benutzung

Das Gerät wird an verschiedene, steuerbare Leuchtprodukte / Steuergeräte
über DMX512 mit Hilfe von USB bzw. Art-Net / Streaming ACN über Netzwerk
angeschlossen. Verwenden Sie das Gerät nur zu seinem vorgesehenen Zweck.

Das Gerät kann während der Benutzung und ohne Neustarten des PCs von USB
oder Netzwerk getrennt und daran angeschlossen werden (sog. Hot Swapping
und Plug & Play). Mehrere Geräte können zur selben Zeit betrieben werden.

Technische Daten

Stromversorgung:

Netzteil:

(Mitgeliefert / extern)

Stromaufnahme:
DMX512:
Anschlüsse:
Netzwerk:

USB-Anschluss:
Gehäuse:

Abmaße:
Gewicht:
Temperaturbereich:
Relative Luftfeuchte:

NUTZEN SIE BEI USB IMMER AKTIVE USB 2.0-ANSCHLÜSSE ODER
USB 2.0-HUBS MIT EIGENER SPANNUNGSVERSORGUNG.

4 DE

5 V – 24 V Gleichstrom, über 2-polige Schraubklemme
(externes Netzteil mitgeliefert) oder 5 V USB
Eingang: AC, 110 – 240 V, 50/60 Hz, 0.6 A
Ausgang: DC, (3 V) / (4.5) / 5 V / 6 V / 7.5 V / 9 V / 12 V,
max. 2.0 A
< 1,5 W im Normalbetrieb (max. 300 mA)
2x 512 DMX-Kanäle, Ein- und/oder Ausgabe
2x Anschl. (über 2x 3-polige, steckbare Schraubklemmen)
2x RJ45, Auto MDI-X, 10/100 MBit/s (mit 1 GBit/s
kompatibel)
USB 2.0, Stecker vom Typ B
Nicht leitend, Schutzklasse IP20, Brennbarkeit nach UL94
V-0, für 35-mm Hutschienen oder Wandmontage
92 mm x 70 mm x 45 mm (Länge x Breite x Höhe)
108 g | 125 g inkl. Schraubklemmen und Wandhalterung

-10 °C bis 70 °C (Betrieb) | -20 °C bis 85 °C (Lagerung)
5 % bis 80 %, nicht kondensierend (Betrieb / Lagerung)

IP-Adresse und andere wichtige Informationen

Sie finden folgende, wichtige Informationen auf der Seite des Gerätes:

 Seriennummer (“Serial”)
 Hardwareversion (“Model”)
 Vorkonfiguration und Standardeinstellung der IP-Adresse (“Default IP”)

(Seite 10 beschreibt das Zurücksetzen des Gerätes, falls benötigt.)

Nutzung von anderen Zuspielern

MADRIX® STELLA ist ein standardisiertes Gerät für Art-Net und Streaming ACN.
Es kann mit sämtlichen kompatiblen Netzwerk-Zuspielern betrieben werden.

Nutzung der MADRIX®-Software

Für den Zugang zu allen Gerätefunktionen (inkl. der USB-Verbindung, Art-Net,
Streaming ACN und Synchronisationsmodus) wird MADRIX® empfohlen.

Hinweis: Zur Ausgabe von Daten über das MADRIX® STELLA wird eine
Softwarelizenz für MADRIX® benötigt (separat erhältlich)!

Min. Systemanforderungen für MADRIX® und
unterstützte Betriebssysteme

Deutsch

Die aktuellsten Informationen stehen zur Verfügung auf www.madrix.com
Die MADRIX®-Software setzt die folgenden Anforderungen mindestens voraus.
Die optimalen Systemspezifikation sind oftmals höher.

 Zweikern-Prozessor mit 2,0 GHz, Grafikkarte mit OpenGL 2.1
(NVIDIA wird empfohlen), 2 GB RAM, 1 GB freier Festplattenspeicherplatz,
Monitorauflösung von 1280 x 768, Netzwerkkarte, Soundkarte, USB 2.0

Die MADRIX®-5-Software unterstützt die folgenden Betriebssysteme:
 Microsoft® Windows® 7 | 8 | 8.1 | 10

Nur für 64-Bit
System, Treiber und Updates bitte aktuell halten.

DE 5

Anschlussmöglichkeiten

1) Spannungsversorgung

2) Netzwerkanschluss rechts,
inkl. 2 Status-LEDs

3) Netzwerkanschluss links,
inkl. 2 Status-LEDs

4) USB-Anschluss

5) Status-LED für Strom

6) Status-LED für USB

7) Status-LED für DMX 1

8) Status-LED für DMX 2

9) DMX 1

10) Reset-Taste

11) Hutschienen-Entriegelung

12) DMX 2

Hinweis: Netzwerkkabel,
Stromkabel oder LED­Produkte sind nicht im
Paket enthalten.

6 DE

2x Wandhalterungen:

1. Anschluss der LED-Produkte

Alle möglichen Varianten finden Sie im Kapitel “Anschlussvarianten” auf Seite 8.

Schritt 1) Schalten Sie die Spannungsversorgung zunächst komplett aus!
Schritt 2) Anschluss der DMX-Produkte an die mitgelieferten 3-poligen
Schraubklemmen:

» Bitte Kabellängen nach DMX-Standard wählen.
» Es kann nur DMX 1, nur DMX 2 oder DMX 1 und 2 genutzt werden.
» GROUND (MASSE), DMX – und DMX + müssen, wie auf dem Gerät
dargestellt, verbunden werden.
» Bitte jeden Draht einzeln und nacheinander verbinden und die entsprech­ ende Schraube mit einem passenden Schraubendreher festziehen.

Schritt 3) Die 3-poligen Schraubklemmen in das Gerät einstecken. Die
Schrauben der Klemme müssen dabei nach oben zeigen.
Schritt 4) Die DMX-Produkte mit Strom versorgen.
Schritt 5) Weiter mit “2. Anschluss Spannungsversorgung und Daten”.

2. Anschluss Spannungsversorgung und Daten

Alle möglichen Varianten finden Sie im Kapitel “Anschlussvarianten” auf Seite 8.

Schritt 1) Vorsicht beim Umgang mit Strom! Schalten Sie die Spannungs-
versorgung zunächst komplett aus!
Schritt 2) Anschluss des Stromkabels an die 2-polige Schraubklemme:

Deutsch

» + und – müssen, wie auf dem Gerät dargestellt, verbunden werden.
» Bitte jeden Draht einzeln und nacheinander verbinden und die entsprech­ ende Schraube mit einem passenden Schraubendreher festziehen.

Schritt 3) Die 2-polige Schraubklemme in das Gerät einstecken.
Die Schrauben der Klemme müssen dabei nach oben zeigen.
Oder alternativ das mitgelieferte Netzteil anschließen.
Schritt 4) Wie benötigt mit USB oder Netzwerk für Daten verbinden.
Schritt 5) Die Spannungsversorgung erst herstellen, wenn alle Stromkabel
und DMX-Produkte an das MADRIX® STELLA angeschlossen
wurden.

DE 7

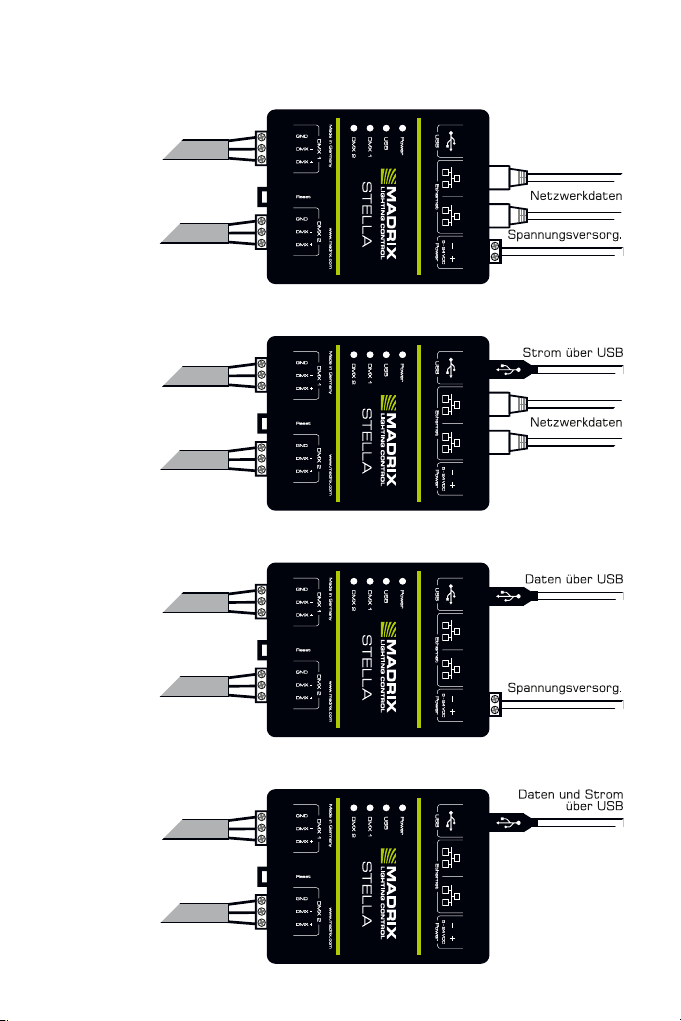

Anschlussvarianten

Variante A

Variante B

Variante C

Variante D

8 DE

Geräte-Konfiguration über einen Webbrowser

Schritt 1) Verbinden Sie STELLA und den PC mit demselben Netzwerk.
Schritt 2) Stellen Sie die richtigen Netzwerkeinstellungen im Windows­ Betriebssystem für den PC ein. (Empfohlene Standardeinstellungen:
IP-Adresse 10.0.0.1 und Subnetzmaske 255.0.0.0)
Schritt 3) Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des
MADRIX® STELLA ein. (Diese finden Sie auf der Geräteseite.)
Schritt 4) Die eingebaute Web-Konfiguration erscheint.
Schritt 5) Ändern Sie die Einstellungen je nach Bedarf. Mit “Set” bestätigen.

RDM (“Remote Device Management”)

Nutzen Sie die Konfiguration wie oben beschrieben und aktivieren Sie unter
‘DMX Output Settings’ à ‘Enable RDM’ für die Ausgänge ‘DMX 1’ und/oder
‘DMX 2’, um RDM einzuschalten. Deaktivieren Sie RDM aber auf dem jeweiligen
Anschluss, wenn Sie DMX-IN nutzen möchten.

Netzwerk-Reihenschaltung (“Daisy Chain”)

STELLA bietet 2 gleichgestellte Netzwerkanschlüsse. Beide können Daten senden
und empfangen. Sie ermöglichen auch die Reihenschaltung ohne weiteren
Netzwerk-Switch. Wir empfehlen max. bis zu 40 Geräte hintereinander, bei
Nutzung von Art-Net im Unicast-Modus oder Streaming ACN im Multicast­Modus mit einer max. Datenrate von 50 Hz / 20 ms und ohne weitere Geräte
im Netzwerk zu haben. In der MADRIX®-Software empfehlen wir die Aktivierung
des ArtSync-Synchronisationsmodus für exzellente Bildqualität (siehe S. 13).

Deutsch

Aktualisieren der Firmware

Es wird empfohlen, immer die neueste Firmware zu verwenden. Das Aktualisieren
kann auf mehreren Wegen erfolgen, wie zum Beispiel:

Schritt 1) Verbinden Sie MADRIX® STELLA mit Ihrem Computer über USB.
Schritt 2) Starten Sie die MADRIX®-Software.
Schritt 3) Öffnen Sie in MADRIX® das Menü “Werkzeuge...” à “MADRIX­ Gerätekonfiguration...”. Klicken Sie auf das Lupen-Symbol, um nach
Geräten zu suchen. Wählen Sie das Gerät in der Liste aus, klicken
Sie auf “Firmware” und folgen Sie den weiteren Anweisungen.

DE 9

Anzeige der Status-LEDs

STATUS STATUS-LED POWER (SPANNUNGSVERSORGUNG)

Ausgeschalten

Permanent grün

Grün blinkend

STATUS STATUS-LED USB

Ausgeschalten

Rot +

grün blinkend

Überblenden zw.

rot + grün

Orange

STATUS STATUS-LED DMX 1 STATUS-LED DMX 2

Ausgeschalten

Grün blinkend

STATUS STATUS-LEDS ETHERNET (NETZWERKANSCHLÜSSE)

Grün aus
Grün

an

Orange

an

Orange

blinkend

Keine Spannungsversorgung.  Das Gerät hat keinen Strom.
Spannungsversorgung liegt an.
Bootloader aktiviert.

USB nicht angeschlossen.
Kommunikation über USB.

 Zurücksetzen / Firmware einspielen.

 Das Gerät hat Strom.

 Daten werden gesendet. Der Anschluss arbeitet.

Angeschlossen an USB; Treiber korrekt installiert.

 Kein Datenverkehr über USB.

Angeschlossen an USB; Treiber nicht installiert.

 Software/Treiber neu installieren; USB-Anschl. wechseln.

Kein Datenverkehr. Kein Datenverkehr.
Datenverkehr über DMX 1.

 Der Anschluss arbeitet.

10 MBit/s angeschlossen.
100 MBit/s angeschlossen.
Netzwerk angeschlossen.
Datenverkehr über Netzwerk.  Der Anschluss arbeitet.

Datenverkehr über DMX 2.

 Der Anschluss arbeitet.

Zurücksetzen auf Werkseinstellungen

Führen Sie folgende Schritte für ein Zurücksetzen auf Werkseinstellungen aus:
Schritt 1) Trennen Sie alle Anschlüsse vom Gerät (Spannung, Daten, DMX).
Schritt 2) Drücken Sie die Reset-Taste (zwischen Anschluss 1 und 2).
Schritt 3) Halten Sie weiterhin die Reset-Taste gedrückt und stellen Sie die
Spannungsversorgung über “Power” oder USB wieder her.
Schritt 4) Halten Sie die Reset-Taste gedrückt und warten Sie bis alle Status­ LEDs des Gerätes schnell blinken oder warten Sie 10 Sekunden.

Hinweis: Wiederholen Sie die Schritte, sollte der Vorgang fehlschlagen.

10 DE

Montage auf Hutschienen

Montage (Links abgebildet)
Schritt 1) Hängen Sie das Gerät schräg auf die
obere Kante der Hutschiene ein.
Schritt 2) Lösen Sie die Entriegelung.
Schritt 3) Drücken Sie das Gerät auf die Schiene
und lassen Sie die Entriegelung einrasten.

Demontage (Rechts abgebildet)
Schritt 1) Lösen Sie die Entriegelung.
Schritt 2) Ziehen Sie den unteren Teil des Gerätes
schräg von der Schiene.
Schritt 3) Heben Sie das Gerät von der Hutschiene.

Nutzung der MADRIX®-Software

In Verbindung mit der MADRIX®-Software stehen 3 Betriebsmodi zur Verfügung:

 Senden/Empfangen von DMX über Art-Net
 Senden/Empfangen von DMX über Streaming ACN
 Senden/Empfangen von DMX über USB

Deutsch

In der MADRIX®-Software müssen zunächst die richtigen Treiber aktiviert sein:
– “Systemeinstellungen” > “Optionen...” > “USB-Geräte” für USB
– “Systemeinstellungen” > “Optionen...” > “Netzwerkgeräte” für sACN
– “Systemeinstellungen” > “Geräteverwaltung...” > “Art-Net” für Art-Net.

Danach können die Geräte konfiguriert und aktiviert werden:
– “Systemeinstellungen“ > “Geräteverwaltung...” > “DMX-Geräte”
– “Systemeinstellungen” > “Geräteverwaltung...” > “DMX-Eingang”.

Weitere Informationen finden Sie im Benutzerhandbuch von MADRIX® 5.

DE 11

Aktualisierungen und weitere Informationen

Weitere Handbücher werden automatisch mit der MADRIX®-Software installiert
und somit digital bereitgestellt. Mehr Informationen finden sich im MADRIX®
Help And Manual, dem Handbuch zur Software. Es kann während des Arbeitens
mit MADRIX® durch die Taste “F1” auf der Tastatur, über das Menü “Hilfe” à
“Benutzerhandbuch…” oder online unter help.madrix.com aufgerufen werden.

Die neueste Version dieser Kurzanleitung sowie Software-Updates für MADRIX®,
inkl. Treiber, aktueller Firmware und aktueller Versionen der Handbücher, sind im
Internet erhältlich unter www.madrix.com

Hilfe und Support

Sollten weitere Fragen zur Handhabung oder technische Probleme auftauchen,
konsultieren Sie bitte die weiteren Benutzerhandbücher, kontaktieren Sie Ihren
Händler oder besuchen Sie die Internetseite www.madrix.com
Anfragen können auch direkt per Telefon oder per E-Mail erfolgen.

Konformitätserklärung für CE und RoHS

Das Gerät entspricht den Anforderungen der Richtlinie
der Mitgliedsstaaten über die elektromagnetische
Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (LVD) (2014/35/
EU) und der Richtlinie zur Beschränkung der Verwendung bestimmter
gefährlicher Stoffe in Elektro- und Elektronikgeräten (2011/65/EU) (RoHS). Die
Einhaltung mit diesen Richtlinien wurde auf Grundlage der folgenden Standards
evaluiert: DIN EN 55011 (2009) + A1 (2010), DIN EN 55015 (2013), DIN EN
55024 (2010), DIN EN 61000-4-2 (2009), DIN EN 61000-4-3 (2006) + A1
(2008), DIN EN 61000-4-4 (2013), DIN EN 61000-4-6 (2014).

12 DE

RoHS

compliant

Häufig gestellte Fragen

Was bedeuten die leuchtenden LEDs auf dem Gerät?

Lesen Sie dazu bitte den Abschnitt “Anzeige der Status-LEDs” (siehe S. 10).

Wie kann ich die IP-Adresse des Gerätes ändern?

Nutzen Sie die Konfiguration über einen Webbrowser (siehe S. 9).

Das Gerät kann über die aktuelle IP-Adresse nicht erreicht werden.

Setzen Sie das Gerät auf die Werkseinstellungen zurück (siehe S. 10).

Unterstützt das Gerät RDM?

Ja. RDM wird von MADRIX® STELLA unterstützt (siehe S. 9).

Ist es möglich, mehr als ein MADRIX® STELLA zu verwenden?

Ja. Art-Net oder Streaming ACN wird für große Projekte mit mehreren Geräten
empfohlen. Diese über geeignete Komponenten mit einem Switch (1 GBit/s)
als Netzwerk verbinden oder die eingebaute Netzwerkreihenschaltung nutzen
(siehe S. 9).

Wo kann ich den Modus zur Synchronisation (“ArtSync”) einstellen?

Dieser kann in der MADRIX®-Software im Menü “Systemeinstellungen...” à
“Geräteverwaltung...” à Reiter “Art-Net” à “ArtSync” aktiviert werden.

Wo finde ich die aktuellste Firmware für mein Gerät?

Die aktuellste MADRIX®-Software enthält die aktuellste Firmware (siehe S. 12).

Kann ich andere Zuspieler an Stelle von MADRIX® benutzen?

Ja. Wenn Sie das Gerät als reines Netzwerkgerät nutzen.

Deutsch

Brauche ich einen MADRIX® KEY zusätzlich zum MADRIX® STELLA?

Ja, wenn Sie MADRIX® nutzen möchten. Die Softwarelizenz ist separat erhätlich.

Kann ich das MADRIX® STELLA selber reparieren?

Nein. Versuchen Sie keine Reparaturarbeiten. Jeglicher Versuch führt zum
Erlöschen der Garantie (siehe S. 3).

Was mache ich, wenn mein Gerät ausfällt?

Kontaktieren Sie bitte Ihren Händler bei Gerätedefekt.

DE 13

www.madrix.com
