Page 1
Operating Manual
& Warranty Terms
MIKROFON
LIVE STREAM
MICROPHONE
SM200K/SM200W
STREAMINGOWY
SM200K/SM200W
Instrukcja obsługi
iwarunki gwarancji
Page 2
2
Page 3
WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA
1.
Należy używać urządzenie zgodnie z przeznaczeniem opisanym
w instrukcji obsługi.
2.
Należy przecz ytać uważnie instrukcję obsługi przed rozpoczęciem
użytkowania produktu.
3. Dzieci nie mogą bawić się urządzeniem.
4.
Dzieci nie mogą zajmować się czyszczeniem ani konserwacją bez
nadzoru dorosłych.
5. Nie należy zanurzać urządzenia w wodzie ani innym płynie.
6. Nie należy uruchamiać urządzenia, jeżeli ma uszkodzoną obudowę.
7. Nie należy uderzać urządzeniem o inne przedmioty.
8.
Nie należy używać urządzenia w ekstremalnie niskich ani wysok ich
temperaturach.
9.
Nie należy używać urządzenia w warunkach dużej wilgotności powietrza
ani w miejscach, w któr ych mogłoby dojść do kontaktu urządzenia
z wodą.
10. Należy czyścić urządzenie za pomocą suchej, delikatnej ściereczki.
WPROWADZENIE
Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki Mad Dog.
Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu dużo radości i satysfakcji
zjego użytkowania.
NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI IJEJ PRZESTRZEGAĆ!
T o urządzenie jest przeznaczone doużytku domowego lub podobnego, niedotyczącego celów komercyjnych.
Producent nie ponosi odpowiedzialności zaszkody powstałe wwyniku użytkowania niewłaściwego lub
niezgodnego z przeznaczeniem.
DANE TECHNICZNE
Model SM200K/SM200W
Kierunkowość: Kardioidalna
Pasmo przenoszenia: 30Hz-18kHz
Czułość mikrofonu: -4 dBFS +/- 3dBFS
Zasilanie: 5.0V 220mA
Materiał: Metal
3
Page 4
Kolor: SM200K - czarny/SM200W - biały
Obsługiwane systemy: MacOS, WINDOWS 10, 11
CHARAKTERYSTYKA CZĘSTOTLIWOŚCI
Wykres pasma przenoszenia
1
2
3
4
5
1. Przycisk wyciszania
2. Regulacja głośności słuchawek
3. Gniazdo Jack 3,5mm
4. Gniazdo USB-C
Charakterystyka kardoidalna
OPIS URZĄDZENIA
5. Podstawka do mikrofonu
6. Przewód USB-A USB-C
7. Regulacja wzmocnienia
mikrofonu/Zmiana RGB
7
6
4
Page 5
INSTALACJA I PIERWSZE URUCHOMIENIE
1. Przykręć mikrofon do uchwytu.
2. Przykręć uchwyt do dołączonej podstawki lub do zewnętrznego ramienia mikrofonowego.
3. Podłącz przewód do gniazda USB-C.
4. Drugi koniec przewodu podłącz do portu USB-A komputera.
5.
Mikrofon powinien zostać automatycznie wykr yt y przez system operacyjny. W razie problemów
należy sprawdzić i skonfigurować urządzenie w panelu sterowania.
6.
Aby włączyć mikrofon przekręć pokrętło regulacji wzmocnienia na urządzeniu w prawo. Przekręcenie
pokrętła w końcową pozycję w lewo wyłącza mikrofon.
7.
W celu zmiany podświetlenia mikrofonu należy na krótko nacisnąć pokrętło regulacji wzmocnienia. Aby
całkowicie wyłączyć podświetlenie, pokrętło regulacji wzmocnienia należy nacisnąć na co najmniej
3 sekundy. W taki sam sposób można ponownie włączyć podświetlenie. W prz ypadku wyciszenia
mikrofonu przyciskiem znajdującym się na górze mikrofonu, podświetlenie zmieni kolor na czerwony ,
bez względu na to, czy podświetlenie było włączone czy wyłączone.
WSKAZÓWKI UŻYTKOWANIA
Pamiętaj, aby przed podłączeniem mikrofonu ustawić regulator głośności w pozycji minimalnej, a dopiero
po podłączeniu mikrofonu dostosuj ustawienia dźwięku na odpowiednim poziomie.
Jeżeli mikrofon zostanie przykr yt y lub zostanie umieszczony zbyt blisko głośnik a, to mogą powstać
sprzężenia dźwięku. Aby tego uniknąć, najpierw zmniejsz poziom wzmocnienia, a następnie ustaw
mikrofon w odpowiedniej odległości pamiętając o tym, aby nie był skierowany na głośnik.
Nie uderzaj mikrofonem, ani nie narażaj go na silne wstrząsy, może to wpłyn ąć negatywnie na działanie
urządzenia.
ROZWIĄZYWANIE PROBLEMÓW
PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE
Nie działa mikrofon. Niesprawny port USB. Podłącz urządzenie do innego portu USB.
Uszkodzony przewód USB. Wymień przewód USB na inny.
Źle skonfigurowany system operacyjny. Upewnij się, czy są poprawne ustawienia w
Mikrofon jest wyciszony. Wyłącz wyciszenie mikrofonu.
Pokrętło wzmocnienia sygnału, jest
skręcone maksymalnie w lewo.
systemie operacyjnym.
Ustaw odpowiednie wzmocnienie sygnału
z mikrofonu.
EKOLOGICZNA IPRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA
Tourządzenie jest oznaczone, zgodnie zDyrekt ywą Parlamentu Europejskiego iRady 2012/19/UE zdnia
4 lipca 2012r . w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE), symbolem przekreślonego
kontenera naodpady:
5
Page 6
Nie należy wyrzucać urządzeń oznaczonych tym symbolem razem zodpadami domowymi.
Urządzenie należy zwrócić dolok alnego punktu prze twarzania i uty lizacji odpadów lub skontaktować
się zwładzami miejskimi.
MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!
Właściwe postępowanie zezużytym sprzętem elektrycznym i elektronicznym przyczynia się douniknięcia
szkodliwych dla zdrowia ludzi iśrodowiska naturalnego konsekwencji, wynikających z obecności składników
niebezpiecznych oraz niewłaściwego składowania iprzetwarzania takiego sprzętu.
WARUNKI GWARANCJI DOTYCZĄCE MIKROFONU
1. ART-DOM Sp. z o.o. z siedzibą w Łodzi (92-402) przy ul. Z akładowej 90/92 Numer Krajowego Re jestru
Sądowego 0000354059 (Gwarant) gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych.
Gwarancja obejmuje tylko wady wynikające z przyczyn tkwiących w rzeczy sprzedanej (wady fabryczne).
2. Ujawniona wada zostanie usunięta na koszt Gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia
do serwisu autoryzowanego lub punktu sprzedaży.
3.
W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta, termin
naprawy może zostać wydłużony do 30 dni.
4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.
5.
T owar przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa domowego.
6. Gwarancja nie obejmuje:
a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie
z instrukcją obsługi,
b. uszkodzeń mechanicznych, chemicznych lub termicznych,
c. napraw i modyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji producenta,
d. części z natury łatwo zużywalnych lub materiałów eksploatacyjnych takich jak: baterie, żarówki,
bezpieczniki, filtry, pokrętła, półki, akcesoria,
e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń oraz
instruktażu.
7.
O sposobie usunięcia wady decyduje Gwarant. Usunięcie potwierdzonej wady urządzenia
nastąpi poprzez wykonanie naprawy gwarancyjnej lub wymianę urządzenia. Gwarant może
dokonać naprawy, gdy kupujący żąda wymiany lub Gwarant może dokonać wymiany, gdy
kupujący żąda naprawy, jeżeli doprowadzenie do zgodności towaru (urządzenia) zgodnie
z udzieloną gwarancją w sposób wybrany przez k upującego jest niemożliwe albo wymagałoby nadmiernych
kosztów dla Gwaranta. W szczególnie uzasadnionych wypadkach, jeżeli naprawa i wymiana są niemożliwe
lub wymagałyby nadmiernych kosztów dla Gwaranta może on odmówić doprowadzenia towaru do
zgodności z udzieloną gwarancją i zaproponować inny sposób załatwienia reklamacji z gwarancji.
8.
Wymiany towaru dokonuje punkt sprzedaży, w którym towar został zakupiony (wymiana lub zwrot
gotówki) lub autoryzowany punkt serwisowy, jeżeli dysponuje taką możliwością (wymiana). Zwracane
urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może
spowodować nieuznanie gwarancji.
6
Page 7
9.
W przypadku braku zgodności towaru z umową sprzedaży, kupującemu z mocy prawa przysługują
środki ochrony prawnej ze strony i na koszt sprzedawcy, a gwarancja nie ma wpływu na te środki
ochrony prawnej.
10. Niniejsza gwarancja obowiązuje n a terytorium Polski.
11.
Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie
dowodu zakupu oraz użytkowanie towaru zgodnie z informacjami zawartymi w instrukcji obsługi.
UWAGA!
Uszkodzenie lub usunięcie tabliczki znamionowej zurządzenia może spowodować nieuznanie gwarancji.
Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi.
Przed przystąpieniem do użytkowania urządzenia przeczytaj instrukcję obsługi.
ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź, [email protected]. Numer Krajowego Rejestru Sądowego 0000354059.
7
v. 3
Page 8
SAFETY CONDITIONS AND HAZARDS
1.
Use the device according to its intended purpose de scribed in the
operating manual.
2. Before using the device please read the entire product manual.
3. Children shall not play with the device.
4.
Children must not perf orm cleaning or maintenance without being
supervised by an adult.
5. Do not immerse the device in water or any other liquid.
6. Do not start a device with a damaged housing.
7. Do not hit other objects with the device.
8. Do not operate the device in extremely low or high temperatures.
9. Do not use the device in conditions o f high air humidity, nor in places
where it could come in touch with water.
10. Clean the device using a dry, soft cloth.
INTRODUCTION
Thank you for the trust you have placed in us when you purchased your Mad Dog device.
We are convinced that this high quality device will provide you with a lot of joy and satisfaction during
its use.
PLEASE CAREFULLY READ AND FOLLOW THE OPERATING MANUAL!
This device is intended for domestic or other non-commercial use.
The manufacturer will not be held liable for damages resulting from improper or non-compliant use.
TECHNICAL DATA
Model SM200K/SM200W
Directionality: Cardioid
Frequency response: 30Hz-18kHz
MIC Sensitivity: -4 dBFS +/- 3dBFS
Power supply: 5.0V 220mA
Material: Metal
Colour: SM200K - black/SM200W - white
Supported Systems: MacOS, WINDOWS 10, 11
8
Page 9

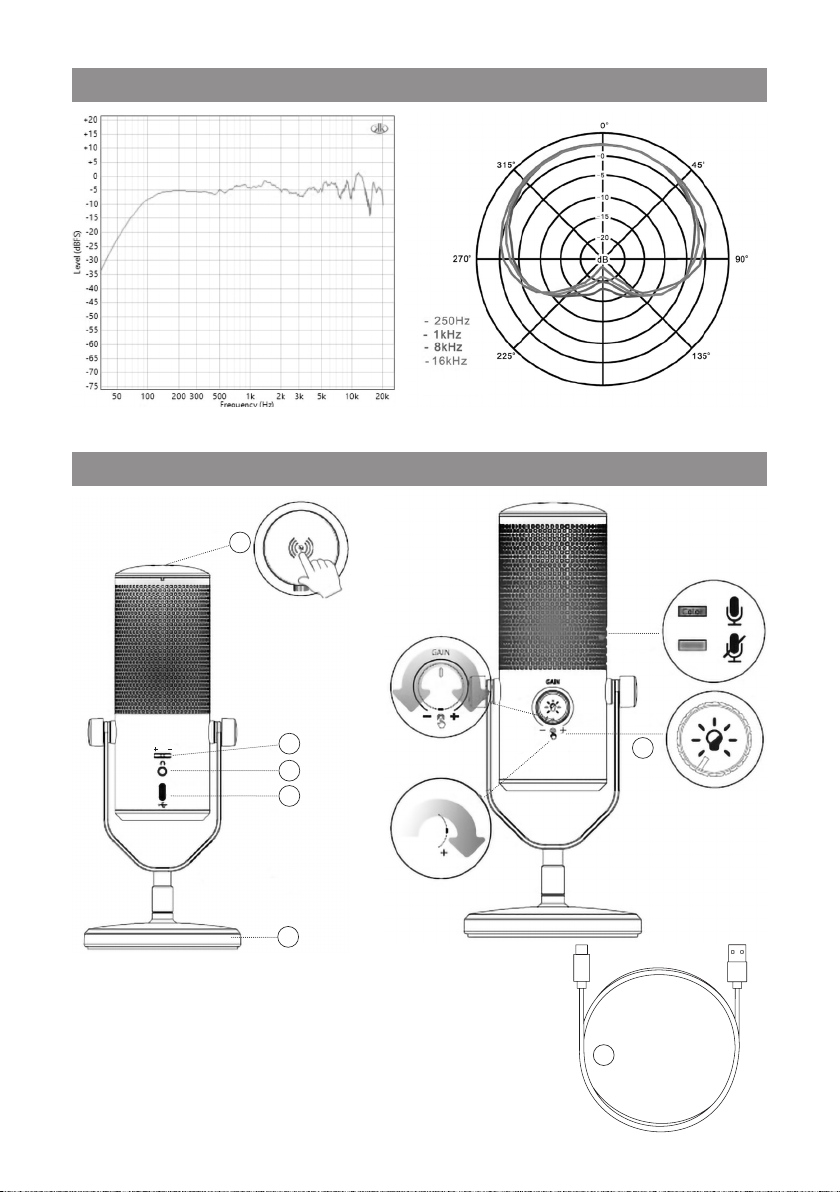

FREQUENCY CHARACTERISTICS
Frequency response graph Cardioid characteristics
DEVICE DESCRIPTION
1
2
3
4
5
1. Mute button
2. Headphone volume adjustment
3. 3.5 mm Jack socket
4. USB-C socket
5. MIC stand
6. USB-A to USB-C cable
7. MIC gain adjustment/RGB
change
9
7
6
Page 10
INSTALLING AND FIRST STARTUP
1. Screw the microphone to the holder.
2. Screw the holder to the included stand or to the external microphone arm.
3. Plug the cable into the USB-C socket.
4. Connect the other end of the cable to a computer’s USB-A port.
5.
The microphone should be automatically detected by the OS. In case of problems, check and configure
the device in the control panel.
6. To turn on the microphone, turn the gain adjustment knob on the device clockwise. Turning the knob
to the final left position turns the microphone o.
7. To change the microphone backlight, briefly press and hold the gain adjustment knob. To turn o
the backlight completely, press the gain adjustment knob for at least 3 seconds. The backlight can
be switched on again in the same manner. If you mute the microphone with the button on the top
of the microphone, the backlight will turn red, regardless of whether the backlight was on or o.
TIPS FOR USERS
Always remember to set the volume knob in the minimum position before connecting the
MIC, and only after the microphone is connected do adjust the volume to the desired level.
Sound feedback may occur if the microphone is covered, or placed too close to a speaker. T o prevent it first
reduce the gain level, and then set the MIC at a correct distance, always remembering not to point it at speakers.
Do not hit the microphone, nor expose it to strong shocks , as it may adversely aect the operation of
the device.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
Microphone not
working.
Incorrectly configured operating system. Make sure there are correct settings in the
The signal amplification knob, is turned
Defective USB port. Connect the device to another USB port.
Damaged USB cable Replace the USB cable with another one.
operating system.
The microphone is muted. Unmute the microphone.
to the left.
10
Set the appropriate signal gain from the
microphone.
Page 11
ECOFRIENDLY AND ENVIRONMENTALLY
This device is marked, in accordance with Directive 2012/19/EU of the European Parliament and of
the Council of 4 July 2012 on waste electrical and electronic equipment (WEEE), wi th the symbol of a
crossed-out waste container:
Do not dispose of the device marked with this symbol together with household waste.14
For disposal return the device to your local waste treatment and disposal facility or contact your local
authorities.
YOU CAN HELP PROTECT THE ENVIRONMENT!
Proper handling of waste electrical and electronic equipment contributes to avoiding harmful consequences
for human health and the environment resulting from the presence of hazardous components and improper
storage and processing of such equipment.
LIVE STREAM MICROPHONE WARRANTY CONDITIONS
1. ART-DOM Sp. z o.o. with its registered oic e in Łó dź (92-402) at ul. Z akładowa 90/92 National Cour t
Register Number 0000354059 (Guarantor) guarantees that the purchased device is free from
physical defects. The warranty covers only de fec ts resulting from the causes inherent in the item
sold (manufacturing defects).
2.
A disclosed defect will be removed at the Guarantor’s expense within 14 days from the date of reporting
the damage to the authorized service or point of sale.
3. In exceptional cases, e.g. the need to import spare par t s f rom their manufacturer, the repair period
may be extended up to 30 days.
4. The warranty period for the user is 24 months from the date of delivery of the goods.
5. The goods are intended for use only in the conditions of an individual household.
6. The present warranty does not cover:
a. damage caused by using the device in a manner inconsistent with the user manual,
b. mechanical, chemical or thermal damage,
c. repairs and modifications made by companies or persons that were not authorized to do so by the
manufacturer,
d. parts that are easy to use or consumables such as: batteries, bulbs, fuses, filters, knobs, shelves,
accessories,
e.
installation, maintenance, inspection, cleaning, unlocking, removal of contaminants and instruction.
7. The Guarantor will select the mode of defect removal at its own discretion. Removal of a confirmed
defect of the device will take place through warranty repair or replacement of the device. The Guarantor
may perform repairs when the buyer requests replacement or the Guarantor may perform replacements
when the buyer requests repair, if bringing the goods (device) into conformity in accordance with the
granted warranty in the manner selected by the buyer is impossible or would require excessive costs
at the part of Guarantor. In particularly justified cases, if both repair and replacement are impossible
or would require excessive costs for the Guarantor, the Guarantor may refuse to bring the goods
into compliance with the granted warranty and propose another way to settle the warranty claim.
11
Page 12
8.
The exchange of goods is made at the point of sale at which the goods were purchased (replacement
or refund) or an authorized service point, if it oers such service (replacement). The returned device
must be complete, without mechanical damage. Failure to comply with these conditions may result
in failure to accept the warranty claim.
9. In the event of non-compliance of the goods with the sales contract, the buyer is entitled by law to
legal protection measures on the part and at the expense of the seller, and the warranty does not
aect these legal protection measures.
10. The warranty is valid in Poland.
11. The condition for the warranty repair or replacement of the device is the presentation of proof of
purchase and the use of the goods in accordance with the information contained in the user manual.
CAUTION! DAMAGE OR REMOVAL OF THE RATING PLATE FROM THE DEVICE MAY RESULT IN WARRANTY
BEING DEEMED VOID.
12
Page 13
Damage or removal of the rating plate from the device may result in warranty being deemed void.
We are constantly improving our products, so they may dier slightly from the images presented on the packaging and in the user manual. Please
read the user manual carefully before operating the device.
ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź, [email protected]. National Court Register number 0000354059.
13
v. 3
Page 14
Loading...
