MAD DOG Pro GMC301 User guide

MIKROFON
STREAMINGOWY
LIVE STREAM PRO
GMC301

Instrukcja obsługi
iwarunki gwarancji

2

WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA

1.

Używaj urządzenia zgodnie z przeznaczeniem opisanym w instrukcji
obsługi.

Przeczytaj uważnie instrukcję obsługi przed rozpoczęciem użytkowania

2.
produktu.

3. Dzieci nie mogą bawić się urządzeniem.
Dzieci nie mogą zajmować się czyszczeniem ani konserwacją bez

4.
nadzoru dorosłych.

5. Nie zanurzaj urządzenia w wodzie ani innym płynie.

6. Nie uruchamiaj urządzenia, jeżeli ma uszkodzoną obudowę.

7. Nie uderzaj urządzeniem o inne przedmioty.
Nie używaj urządzenia w ekstremalnie niskich ani wysokich temperaturach.

8.

9. Nie używaj urządzenia w warunkach dużej wilgotności powietrza ani
w miejscach, w których mogłoby dojść do kontaktu urządzenia z wodą.

10. Czyść urządzenie za pomocą suchej, delikatnej ściereczki.
Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej

11.
8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych
i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony
zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w
bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny
wykonywać czyszczenia i konserwacji sprzętu.

3

WPROWADZENIE

Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki Mad Dog.
Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu dużo radości isatysfakcji

zjego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI IJEJ PRZESTRZEGAĆ!

Tourządzenie jest przeznaczone doużytku domowego lub innego, nie dotyczącego celów komercyjnych.
Producent nie ponosi odpowiedzialności zaszkody powstałe wwyniku użytkowania niewłaściwego lub

niezgodnego z przeznaczeniem.

DANE TECHNICZNE

Model GMC301

Kierunkowość Jednokierunkowy

Pasmo przenoszenia 20Hz - 20KHz

Czułość -34dB +/- 2dB (0dB = 1V / Pa dla 1kHz)

Impedancja obciążenia ≥1000Ω

Impedancja wyjściowa 150Ω±30% (dla 1kHz)

Równoważny poziom szumu 16dBA Max

Max SPL (poziom ciśnienia akustycznego) 130dB

Stosunek sygnału do szumów 78dB

Prąd elektryczny 3mA

Materiał Metal

Kolor Czarny

CHARAKTERYSTYKA CZĘSTOTLIWOŚCI

Wykres pasma przenoszenia Jednokierunkowy (dla 1kHz)

4

OPIS URZĄDZENIA

2

3

1

4

5

6

1. Pop filter

2. Zacisk do stołu

3. Statyw

4. Mikrofon

5. Nakładka z pianki

6. Amortyzator

7. Kabel

8. Rozdzielacz (splitter)

9. Przejściówka statywu

7

9

8

5

INSTALACJA I PIERWSZE URUCHOMIENIE

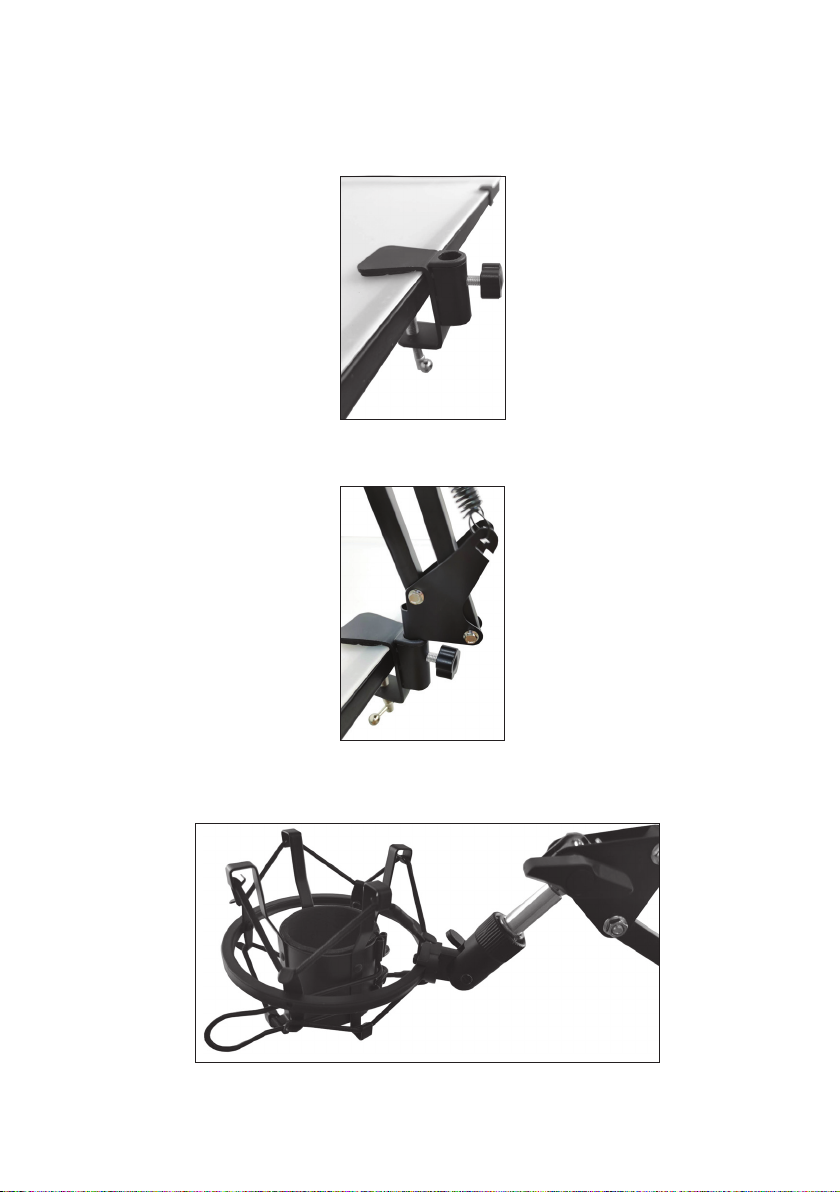

Montaż statywu mikrofonu do blatu.

1. Przykręć zacisk do krawędzi blatu:

2. Umieść statyw w otworze i dokręć śrubę:

3. Przykręć przejściówkę statywu, a następnie amortyzator do statywu:

6

4. Umieść mikrofon w amortyzatorze:

5. Zamontuj nakładkę z pianki na mikrofon:

6.

Przykręć pop filter do stat ywu i ustaw go tak, aby znajdował się przed mikrofonem podczas nagrywania:

7

7. Po podłączeniu kabla, urządzenie jest gotowe do pracy:

W celu prawidłowej instalacji mikrofonu należy podłączyć go do gniazda jack w urządzeniu.

Podstawowe sposoby podłączenia mikrofonu:

Jeżeli mamy 1 wejście jack 3,5 mm 4 pin w komputerze, to aby móc korzystać jednocześnie ze słuchawek
oraz mikrofonu, mamy dwa podstawowe sposoby podłączenia:

a. Mikrofon Mad Dog GMC301 (jack 3.5 mm) + Słuchawki bez mikrofonu (jack 3.5 mm) – należy
podłączyć oba źródła do rozdzielacza (zielone wejście dla słuchawek, czerwone dla mikrofonu).
Mikrofon nie może być podłączony do wejścia słuchawkowego bezpośrednio w słuchawkach.

b. Mikrofon Mad Dog GMC301 (jack 3.5 mm) + słuchawki z mikrofonem (USB) – należy podłączyć
mikrofon do rozdzielacza (zielone wejście dla słuchawek), lub bezpośrednio do wejścia jack w komputerze,

a słuchawki należy podłączyć do portu USB.

USTAWIENIA ŹRÓDEŁ DŹWIĘKU

Po prawidłowym podłączeniu mikrofonu kliknij prawym przyciskiem myszy w ikonę ustawień dźwięku w
obszarze powiadomień systemu, a następnie wybierz zakładkę „Otwórz ustawienia dźwięku”,

8

lub wejdź w sekcję Dźwięk w ustawieniach systemowych komputera.

W sekcji Wyjście wybierz urządzenie wyjściowe, które ma działać jako słuchawki.
W sekcji Wejście wybierz urządzenie wejściowe, które ma działać jako mikrofon.

Ustawień możesz dokonać również w Panelu sterowania dźwiękiem w sekcji Dźwięki.

Zakładka Odtwarzanie pozwala na wybór źródła dźwięku do odsłuchu.
Zakładka Nagrywanie pozwala na wybór mikrofonu.

W sytuacji, gdy podłączony mikrofon nie jest widoczny w ustawieniach, należy zaktualizować sterowniki
dźwięku w systemie na takie, które będą prawidłowo identyfikować podłączone urządzenia do gniazda
jack – słuchawki lub mikrofon.

WSKAZÓWKI UŻYTKOWANIA

Pamiętaj, aby przed podłączeniem mikrofonu ustawić regulator głośności w pozycji minimalnej, a dopiero
po podłączeniu mikrofonu dostosuj ustawienia dźwięku na odpowiednim poziomie.

Jeżeli mikrofon zostanie przykryty lub zostanie umieszczony zbyt blisko głośnika, to z głośnika mogą
zacząć wydobywać się dziwne dźwięki. Aby tego uniknąć, najpierw zmniejsz głośność w regulatorze,
a następnie ustaw mikrofon w odpowiedniej odległości pamiętając o tym, aby nie był skierowany na głośnik.
Nie uderzaj mikrofonem, ani nie narażaj go na silne wstrząsy, może to wpłynąć negatywnie na działanie
urządzenia.

PROBLEMY I ROZWIĄZANIA

PROBLEMY ROZWIĄZANIA

Jeżeli po podłączeniu do komputera urządzenie nie działa, należy

Mikrofon po podłączeniu nie
działa.

Słaby dźwięk z mikrofonu. Zwiększ poziom dźwięku w ustawieniach systemowych mikrofonu.

Słychać dziwne dźwięki z głośnika,
gdy mikrofon jest podłączony.

zaktualizować sterowniki dźwięku do najnowszej wersji, które pozwolą
na identyfikację i prawidłową instalację podłączonego mikrofonu.

Upewnij się, że mikrofon został podłączony do prawidłowego wejścia
jack.

Mikrofon znajduje się zbyt blisko głośników, zwiększ odległość
pomiędzy mikrofonem a głośnikiem.

9

EKOLOGICZNA IPRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA

Tourządzenie jest oznaczone, zgodnie zDyrektywą Parlamentu Europejskiego iRady 2012/19/UE zdnia
4 lipca 2012r. wsprawie zużytego sprzętu elektr ycznego ielektronicznego (WEEE), symbolem przekreślonego
kontenera naodpady:

Nie należy wyrzucać urządzeń oznaczonych tym symbolem razem zodpadami domowymi.
Urządzenie należy zwrócić dolokalnego punktu przetwarzania iutylizacji odpadów lubskontaktować

się zwładzami miejskimi.

MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!

Właściwe postępowanie zezużytym sprzętem elektrycznym ielektronicznym przyczynia się douniknięcia
szkodliwych dla zdrowia ludzi iśrodowiska naturalnego konsekwencji, wynikających zobecności składników
niebezpiecznych oraz niewłaściwego składowania iprzetwarzania takiego sprzętu.

WARUNKI GWARANCJI

1. ART-DOM Sp. zo.o. gwarantuje, że zakupione urządzenie jest wolne odwad fizycznych.

2.

Ujawniona wada zostanie usunięta nakoszt gwaranta wciągu 14 dni oddaty zgłoszenia uszkodzenia
doserwisu autoryzowanego lub punktu sprzedaży.

3.

Wwyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych odproducenta,
termin naprawy może zostać wydłużony do30 dni.

4. Okres gwarancji dla użytkownika wynosi 24 miesiące oddaty wydania towaru.

5.

Produkt przeznaczony jest doużywania wyłącznie wwarunkach indywidualnego gospodarstwa
domowego.

6. Gwarancja nie obejmuje:

a. uszkodzeń powstałych naskutek używania urządzenia niezgodnie zinstrukcją obsługi,
b. uszkodzeń mechanicznych, chemicznych lub termicznych,
c. napraw imodyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji

producenta,

d. części znatury łatwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrętła, półki,

akcesoria,

e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń

oraz instruktażu.

7.

Klientowi przysługuje wymiana produktu nanowy jeżeli powykonaniu wokresie gwarancji czterech
napraw nadal występują wnim wady.

8. Wymiany produktu dokonuje autoryzowany punkt serwisowy lub, jeśli jest toniemożliwe, placówka

sprzedaży detalicznej, wktórej produkt został zakupiony (wymiana lub zwrot gotówki). Zwracane
urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może
spowodować nieuznanie gwarancji.

10

9.

Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających
z przepisów o rękojmi za wady rzeczy sprzedanej.

10. Niniejsza gwarancja obowiązuje na terytorium Polski.

11. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie

dowodu zakupu.

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nieuznanie gwarancji.

Cały czas udoskonalmy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi.
Przed przystąpieniem do uży tkowania urządzenia przeczytaj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź. Numer Krajowego Rejestru Sądowego 0000354059.
