FOTEL
GAMINGOWY
GCH900
Instrukcja obsługi
iwarunki gwarancji
WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA
1.
Należy dokładnie zapoznać się zniniejszą instrukcją obsługi ibezwzględnie
jej przestrzegać.
2. Należy wyregulować fotel i dopasować go do własnych potrzeb, aby
spełniał wymogi ergonomiczne.
3.
Fotel należy użytkować zgodnie zjego przeznaczeniem inależytą
dbałością.
Fotel jest meblem przeznaczonym do siedzenia, jedno krzesło jest
4.
przeznaczone do siedzenia dla jednej osoby.
Nieprawidłowe korzystanie np.: stawanie na siedzisku jest niebezpieczne
5.
igrozi wypadkiem.
6. Fotel należy złożyć zgodnie zponiższą instrukcją.
7. Zalecany wzrost dla użytkownika od 150-195 cm.
8. Maksymalne obciążenie nie powinno przekraczać 150 kg.
9. Fotel powinien być używany wyłącznie do normalnego siedzenia. Nie
wolno używać krzesła wpotencjalnie niebezpiecznych miejscach.
Zachowaj ostrożność podczas korzystania zmaksymalnej pozycji
odchylania ipochylania, aby uniknąć obrażeń. Maksymalne obciążenie
podawane jest dla pozycji wyjściowej mechanizmu, wktórej siedzisko
jest równoległe do podłoża.
10.
Niniejszy sprzęt może być użytkowany przez dzieci wwieku co najmniej
8 lat iprzez osoby oobniżonych możliwościach fizycznych, umysłowych
iosoby obraku doświadczenia iznajomości sprzętu, jeżeli zapewniony
zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w
bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny
wykonywać czyszczenia i konserwacji sprzętu.
11. Nie należy narażać urządzenia na szkodliwe warunki atmosferyczne.
Produktu należy używać wyłącznie w warunkach domowych,
12.
wtemperaturze pokojowej.
13. Nie pozwalaj dzieciom bawić się torbami plastikowymi zopakowania.
Niebezpieczeństwo uduszenia!
2
14.
Należy pamiętać, że siłownik fotela gamingowego, jest elementem
eksploatacyjnym podlegającym zużyciu.
UWAGA!
1. Nie należy korzystać zfotela przez więcej niż jedną osobę na raz.
2. Nie należy siedzieć na krawędzi siedziska.
3. Nie należy stawać na siedzisku.
4. Nie należy przekraczać limitów wagowych iodchylenia.
Nie zaleca się dynamicznego odchylania do maksymalnej pozycji
5.
wychylenia mechanizmu. Może to skutkować uszczerbkiem na zdrowiu
lub uszkodzeniem produktu.
Nie należy przykładać znacznej części wagi użytkownika do podłokie tników
6.
podczas siadania iwstawania. Naraża je to na obciążenia, do których
nie zostały przystosowane.
7. Należy unikać przykładania całego ciężaru ciała do podłokietnika, ich
funkcja to wspieranie przedramienia.
8. Nie należy używać fotela do transportu ciężkich przedmiotów.
3
WPROWADZENIE
Dziękujemy za zaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki MAD DOG.
Jesteśmy przekonani, że to bardzo dobrej jakości urządzenie zapewni Państwu dużo radości i satysfakcji
z jego użytkowania.
Należy dokładnie przeczytać instrukcję obsługi i jej przestrzegać!
To urządzenie jest przeznaczone do uży tku domowego lub innego, nie dotyczącego celów komercyjnych.
Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania niewłaściwego lub
niezgodnego z przeznaczeniem.
DANE TECHNICZNE
Model: GCH900
Rodzaj siłownika: Gazowy, klasa 4
Maksymalna waga użytkownika: Do 150 kg
Zalecany wzrost użytkownika: 150-195 cm
Rodzaj obicia: Tkanina, Zamsz, Włókno węglowe
Maksymalny kąt rozłożenia oparcia: 160°
OPIS URZĄDZENIA
1.
Postępuj zgodnie z instrukcją i w kolejności wykonuj poniższe czynności. W pudełku znajdziesz
wszystkie niezbędne elementy, których będziesz potrzebować do montażu, łącznie z kluczem. W
fotelach gamingowych MAD DOG, używamy specjalnych, gumowanych kółek, które nie rysują podłogi.
Długie godziny przed komputerem nie muszą kończyć się remontem podłogi. Nasze fotele to pełen
komfort uży tkowania. Pomimo tego zaleca się używania specjalnych mat chroniących podłogę przed
nadmiernym wytarciem przez koła fotela.
2.
W załączonej instrukcji znajdziesz spis wszystkich elementów potrzebnych do złożenia fotela.
Posegreguj wszystkie elementy i zobacz, czy całość jest zgodna z poniższą rozpiską części dołączonych
do zestawu.
3. Spis wszystkich elementów zestawu MAD DOG GCH900:
4
A 1 szt.
B 1 szt.
C 1 szt.
D 1 szt.
E 1 szt.
F 1 szt.
G 5 szt.
H 10 szt.
I 4 szt.
J 1 para
K 2 szt.
M/L
2 szt.
N 1 szt.
O 4 szt.
P 1 szt.
5
MONTAŻ FOTELA
1.
Złożenie fotela gamingowego zaczynamy od podstawy jezdnej. Do otworów w pięcioramiennej
podstawie jezdnej F wciskamy kółka G. W środek podstawy wkładamy siłownik gazowy D, a następnie
nakładamy na niego estetyczną plastikową osłonkę E.
2.
W kolejnym kroku przystępujemy do montażu elementów siedziska B oraz dźwigni do regulacji
ustawień M/L. Zaczynamy od przykręcenia czarnego elementu – sterownika mechanizmu Tilt C.
Do montażu mechanizmu, wykorzystujemy cztery śruby H M8X20, które należy wkręcić załączonym
kluczem N. Następnie tym samym kluczem wkręcamy podłokietniki M/L, używając sześciu tych
samych śrub H M8X20, po trzy sztuki na każdą ze stron montażu podłokietnika.
3.
Wcześniej przygotowane oparcie fotela gamingowego nakładamy z góry na mechanizmy rozkładania
oparcia fotela J. Używając czterech śrub I - M8X25, (po dwie na każdą ze stron), przykręć kluczem
N wszystkie śruby z każdej ze stron.
6

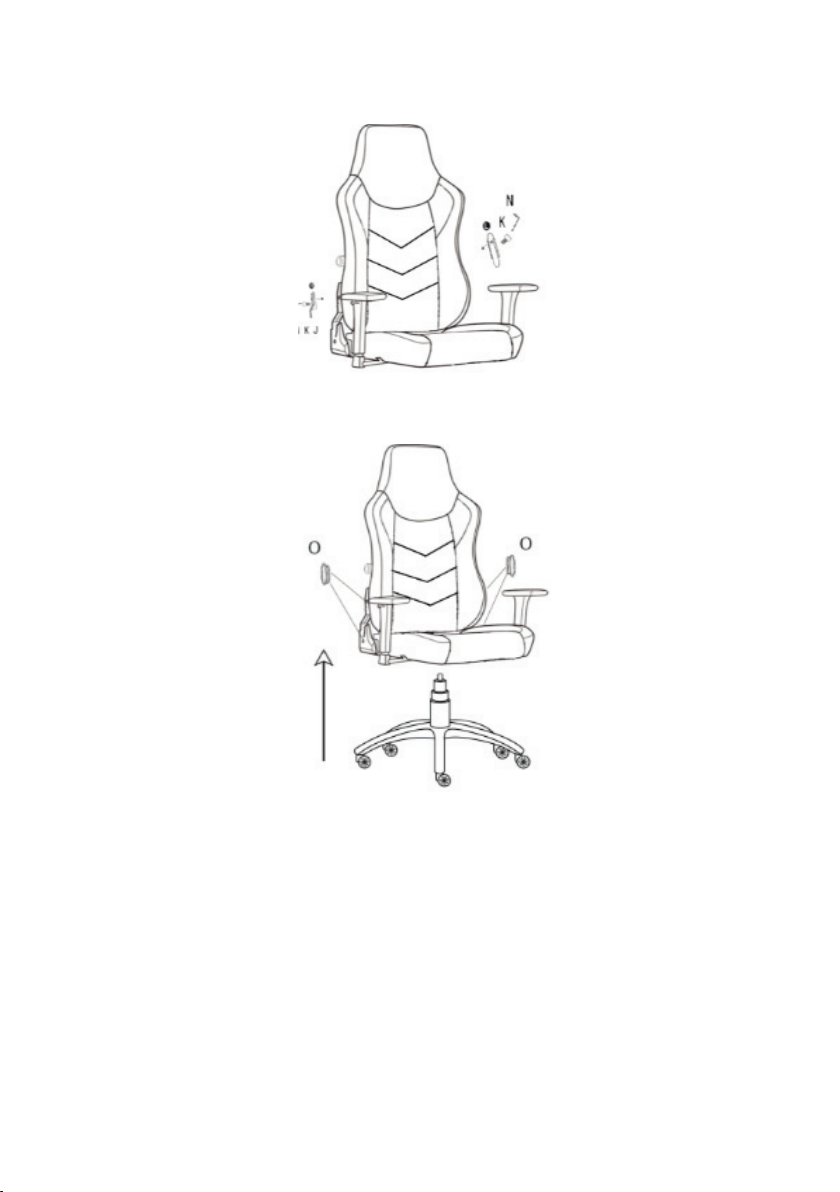

4.
Używając klucza N oraz dwóch śrub K M5X8 (po 1 na każdą ze stron), zamontuj mechanizmy
rozkładania oparcia fotela R.
5. Siedzisko B nałóż na siłownik E, wkładając siłownik do otworu w siedzisku. Dociśnij je mocno, aż
poczujesz opór siłownika.
UWAGA! POPROŚ DRUGĄ OSOBĘ O POMOC PRZY NAKŁADANIU SIEDZISKA NA SIŁOWNIKU, UŁATWI
TO W ZNACZNYM STOPNIU MONTAŻ.
Aby zabezpieczyć elementy mechanizmu składania oparcia fotela gamingowego, należy użyć dołączonych
do zestawu dwóch maskownic J. Przyłóż maskownicę do mechanizmu rozkładania oparcia, a następnie
za pomocą klucza N dokręć 6 śrub H - M8X20 (po trzy na każdą ze stron). Po dokładnym dokręceniu
wszystkich sześciu śrub H, użyj zaślepek O do zamaskowania widocznych śrub.
6. Do oparcia A fotela, na górze nakładamy zagłówek .
UWAGA! ZACHOWAJ KLUCZ UNIWERSALNY DOŁĄCZONY DO ZESTAWU.
UWAGA! NIE UŻYWAJ FOTELA, JEŻELI WSZSTKIE ŚRUBY NIE ZOSTAŁY POPRAWNIE WKRĘCONE.
PAMIĘTAJ, ABY SPRAWDZAĆ I DOKRĘCAĆ ŚRUBY FOTELA CO MIESIĘCY, JEŚLI ZAJDZIE KONIECZNOŚĆ.
7
USTAWIENIE FOTELA
13
5
4
2
1
3
REGULACJA
1. Regulacja wysokości siedziska
Obniżanie siedziska:
a. Usiądź na fotelu.
b. Przekręć dźwignię 1 i lekko naciskaj udami na siedzisko (siedzisko będzie się powoli obniżać).
c. Puść dźwignię 1 na wybranej wysokości w celu blokady siedziska.
Podwyższanie siedziska:
a. Usiądź na fotelu.
b.
Przekręć dźwignię 1 w górę i lekko unieś się nad siedziskiem (siedzisko zacznie się powoli unosić).
c. Puść dźwignię 1 na wybranej wysokości w celu blokady siedziska.
2. Regulacja kąta odchylenia oparcia
Fotel gamingowy posiada rozkładane oparcie aż do 160
o
.
a. Usiądź wygodnie w fotelu.
b.
Pociągnij do góry dźwignię znajdującą się po prawej stronie oparcia 2 (w miejscu łączenia
oparcia i siedziska).
c. Naciskaj delikatnie plecami na oparcie, aż do momentu uzyskania dogodnej pozycji odchylenia
i puść dźwignię.
d. Oparcie zostanie zblokowane i pozostanie w wybranej pozycji.
8
3. Regulacja siły odchylenia oparcia
Aby ustawić siłę oporu oparcia do swojej wagi, należy użyć dźwigni 3.
a.
Siedząc na fotelu naciśnij dźwignię 3 ku dołowi w celu zablokowania fotela. Zmniejsz opór oparcia
unosząc dźwignię 3 ku górze.
b. Siedząc na fotelu naciśnij dźwignię 3 ku górze, aby odblokować fotel.
UWAGA!
W CELU ZŁOŻENIA OPARCIA, NALEŻY NA NIM SIEDZIEĆ I MIEĆ KONTAKT Z OPARCIEM, ABY OPARCIE W
MOMENCIE POCIĄGNIĘCIA DŹWIGNI NIE ZŁOŻYŁO SIĘ SAMOCZYNNIE I NIE UDERZYŁO UŻYTKOWNIKA W
PLECY CO MOŻE DOPROWADZIĆ DO USZKODZENIA MECHANIZMU I SPOWODOWAĆ NIEBEZPIECZEŃSTWO
DLA UŻYTKOWNIKA.
4. Regulacja podłokietników
Na bocznej zewnętrznej pionowej części metalowego wspornika znajduje się przycisk 4 do regulacji
wysokości podłokietników. Regulacja boczna podłokietników jest automatyczna i dopasowuje się
automatycznie do ruchu przedramienia.
Dodatkowo podłokietniki poruszają się automatycznie do przodu i do tyłu, dopasowując się do ruchu
przedramienia.
5. Regulacja lędźwi
a. Usiądź w fotelu.
b.
Oprzyj się o oparcie, a za pomocą pokrętła znajdującego się po prawej stronie dostosuj odpowiednie
dla siebie wyprofilowanie oparcia. Kręcąc pokrętłem zgodnie z wskazówkami zegara poduszka
lędźwiowa wysuwa się do przodu. Natomiast obracając pokrętło w drugą stronę poduszka
chowa się.
CZYSZCZENIE I KONSERWACJA
Informacje ogólne dotyczące czyszczenia i konserwacji
Fotel gamingowy czyść suchą ściereczką. W przypadku, kiedy występują większe zabrudzenia, przetrzyj
wilgotną ściereczką, po czym wytrzyj do sucha.
Części tapicerowane odkurz odkurzaczem ustawionym na delikatne ssanie przy pomocy miękkiej szczotki.
9
Powłoka lakiernicza nie jest odporna na działanie mocnych detergentów (w tym środków zawierających
substancje ścierające i rozpuszczalniki oraz środków chemicznych), ich użycie może spowodować
uszkodzenie powłoki lakierniczej.
Powłoka lakiernicza nie jest odporna na działanie ostrych czyścików, ścierniw, ostrych przedmiotów. Części
tapicerowane wykonane są z pianek powlekanych tkaniną tapicerską, włóknem węglowym, zamszem.
Próby czyszczenia zabrudzeń mogą powodować utratę pierwotnego wyglądu tapicerki. Do czyszczenia
należy używać wyłącznie preparatów do tego przeznaczonych.
UWAGA!
PRZED ZASTOSOWANIEM PREPARATU DO CZYSZCZENIA NALEŻY WYKONAĆ PRÓBĘ NA MAŁO
WIDOCZNYM MIEJSCU TAPICERKI, ŻEBY SPRAWDZIĆ JAK ZACHOWUJE SIĘ MATERIAŁ PODCZAS
CZYSZCZENIA.
CZYSZCZENIE I KONSERWACJA ELEMENTÓW PLASTIKOWYCH
Do czyszczenia elementów plastikowych używaj czystej ściereczki nasączonej wodą z dodatkiem
obojętnego chemicznie mydła. Nie wolno czyścić środkami chemicznymi.
Zawsze należy przeprowadzić próbę czyszczenia na niewidocznych, ukrytych miejscach.
UWAGA!
W FOTELACH TAPICEROWANYCH MOŻE WYSTĄPIĆ STOPNIOWE ROZCIĄGANIE SIĘ I FAŁDOWANIE
MATERIAŁÓW TAPICERSKICH.
NIERÓWNOŚCI POWIERZCHNI, BLIZNY, OTARCIA I MAŁE RÓŻNICE ODCIENI TO TYPOWE CECHY
MATERIAŁÓW.
ZAMKI BŁYSKAWICZNE UŻYTE W TAPICERKACH DO CELÓW TECHNOLOGICZNYCH NIE SŁUŻĄ DO
ZDEJMOWANIA POKROWCÓW.
ŚLADY EKSPLOATACJI, JAK NP.: WGNIECENIA PIANKI NA SIEDZISKU, PRZECIERANIE MATERIAŁU,
WYPŁOWIENIE KOLORU, SĄ CECHAMI NATURALNEGO ZUŻYCIA MEBLA.
PROBLEMY I ROZWIĄZANIA
PROBLEM PRZYCZYNA ROZWIĄZANIE
Ślady materiałów
opakowaniowych na tkaninie
fotela:
Brak możliwość przykręcenia
elementów konstrukcyjnych
fotela:
Pozostałości po transporcie. Przetrzyj fotel wilgotną
ściereczką.
Brak elementów zzestawu
montażowego wblistrze
dołączonym do produktu.
10
Skontaktuj się
zautoryzowanym serwisem.
EKOLOGICZNA I PRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA
Usuwając odpady z produktu w sposób zgodny z przepisami, pomożesz uniknąć ewentualnych, negatywnych
skutków dla środowiska naturalnego i zdrowia ludzi, które mogłyby nastąpić wskutek nieprawidłowego
obchodzenia się z tymi odpadami. W celu uzyskania dalszych informacji odnośnie recyklingu odpadów
z tego produktu, skontaktuj się z władzami komunalnymi na swoim terenie, z właściwą służbą usuwania
śmieci lub z dostawcą wyrobu.
WARUNKI GWARANCJI
1. ART-DOM Sp. z o.o. gwarantuje, że zakupiony produkt jest wolny od wad fizycznych.
2.
Ujawniona wada zostanie usunięta na koszt gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia
do serwisu autoryzowanego lub punktu sprzedaży.
3.
W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta,
termin naprawy może zostać wydłużony do 30 dni.
4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.
5.
Produkt przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa
domowego.
6. Gwarancja nie obejmuje:
a. uszkodzeń powstałych na skutek używania produktu niezgodnie z instrukcją obsługi,
b. uszkodzeń mechanicznych, chemicznych lub termicznych,
c. napraw i modyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji producenta,
d.
części z natury łatwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrętła, półki, akcesoria,
e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń oraz
instruktażu.
7.
Klientowi przysługuje wymiana produktu na nowy jeżeli po wykonaniu w okresie gwarancji czterech
napraw nadal występują w nim wady.
8. Wymiany produktu dokonuje autoryzowany punkt serwisowy lub, jeśli jest to niemożliwe, placówka
sprzedaży detalicznej, w której produkt został zakupiony (wymiana lub zwrot gotówki). Zwracany
produkt musi być kompletny, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może
spowodować nieuznanie gwarancji.
9.
Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających
z przepisów o rękojmi za wady rzeczy sprzedanej.
10. Niniejsza gwarancja obowiązuje na terytorium Polski.
11.
Warunkiem dokonania naprawy lub wymiany produktu w ramach gwarancji jest przedstawienie
dowodu zakupu.
11
UWAGA:
uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nieuznanie gwarancji.
12
13
Cały czas udoskonalmy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi.
Przed przystąpieniem do uży tkowania urządzenia przeczytaj instrukcję obsługi.
ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź. Numer Krajowego Rejestru Sądowego 0000354059.
Loading...
