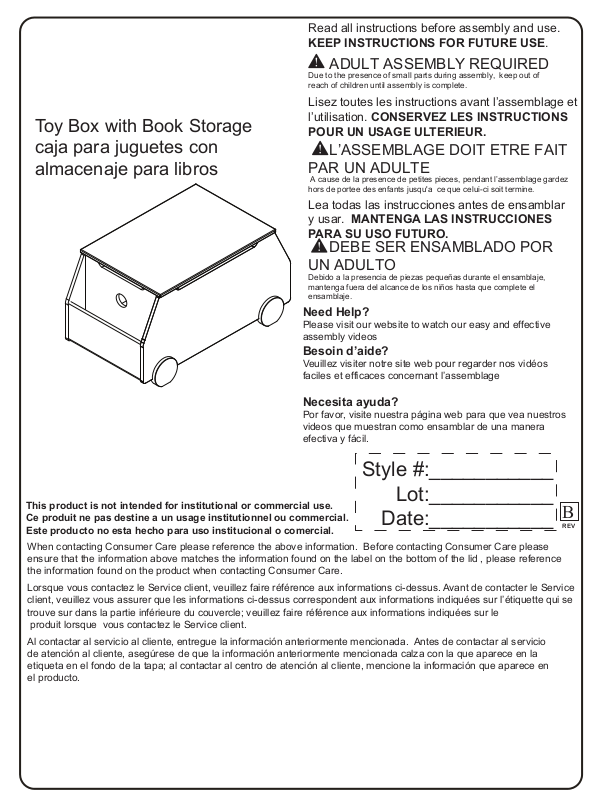

Mack & Milo W004931707 Installation & Assembly [en, fr, es]

Toy Box with Book Storage

Read all instructions before assembly and use.
KEEP INSTRUCTIONS FOR FUTURE USE.

ADULT ASSEMBLY REQUIRED

Due to the presence of small parts during assembly, keep out of
reach of children until assembly is complete.

Lisez toutes les instructions avant l’assemblage et
l’utilisation. CONSERVEZ LES INSTRUCTIONS

POUR UN USAGE ULTERIEUR.

caja para juguetes con
almacenaje para libros

L’ASSEMBLAGE DOIT ETRE FAIT
PAR UN ADULTE

A cause de la presence de petites pieces, pendant l’assemblage gardez
hors de portee des enfants jusqu'a ce que celui-ci soit termine.

Lea todas las instrucciones antes de ensamblar
y usar. MANTENGA LAS INSTRUCCIONES

PARA SU USO FUTURO.

DEBE SER ENSAMBLADO POR
UN ADULTO

Debido a la presencia de piezas pequeñas durante el ensamblaje,
mantenga fuera del alcance de los niños hasta que complete el
ensamblaje.

Need Help?

Please visit our website to watch our easy and effective
assembly videos

Besoin d’aide?

Veuillez visiter notre site web pour regarder nos vidéos
faciles et efficaces concernant l’assemblage

Necesita ayuda?

Por favor, visite nuestra página web para que vea nuestros
videos que muestran como ensamblar de una manera
efectiva y fácil.

Style #:

Lot:

This product is not intended for institutional or commercial use.
Ce produit ne pas destine a un usage institutionnel ou commercial.
Este producto no esta hecho para uso institucional o comercial.

When contacting Consumer Care please reference the above information. Before contacting Consumer Care please
ensure that the information above matches the information found on the label on the bottom of the lid , please reference
the information found on the product when contacting Consumer Care.

Lorsque vous contactez le Service client, veuillez faire référence aux informations ci-dessus. Avant de contacter le Service
client, veuillez vous assurer que les informations ci-dessus correspondent aux informations indiquées sur l’étiquette qui se
trouve sur dans la partie inférieure du couvercle; veuillez faire référence aux informations indiquées sur le
produit lorsque vous contactez le Service client.

Al contactar al servicio al cliente, entregue la información anteriormente mencionada. Antes de contactar al servicio
de atención al cliente, asegúrese de que la información anteriormente mencionada calza con la que aparece en la
etiqueta en el fondo de la tapa; al contactar al centro de atención al cliente, mencione la información que aparece en
el producto.

Date:

___________
___________
___________

B

REV

WARNING:

TO AVOID RISK OF SUFFOCATION, DO NOT ALLOW CHILDREN TO
PLAY INSIDE THIS CONTAINER.

CAUTION: This unit is equipped with a special lid support; the lid support must be attached as
indicated in the assembly instructions prior to use. The purpose of the safety lid support is to
prevent injury to a child’s fingers or other parts when opening and closing the lid. The safety lid
support must function properly, when the lid can be opened at any angle, the lid must not drop
more than 1/2 inch from it’s own weight, with the exception of the final 2 inches before reaching
its closed position. This unit should not be used unless the safety lid support is properly
attached and functioning properly.

NOTES ON ASSEMBLY:

-During the assembly process whenever using screws or bolts, check each by placing the screw/bolt on
the diagram of the item which is drawn actual size and design. Be sure to use the proper size and shape
specified in the instructions.

-To assemble this unit you may be required to place the unit on it’s side and face. It is strongly
recommended that assembly is done on a soft, non-abrasive surface to avoid damaging the finish.

NOTES ON USE:

Keep children and others safe by following these simple rules:

- Do not allow any child to play on furniture

- Do not allow climbing on any piece of furniture.

- Do not allow hanging from any piece of furniture.

- Always monitor your child’s activity when in the nursery.

NOTES ON CARE AND MAINTENANCE:

- Do not scratch or chip the finish.

- Inspect the product periodically.

- Do not store the product or any parts in extreme temperatures and conditions such as a hot attic or a

damp, cold basement. These extremes can cause a loss of structural integrity.

-To preserve the luster of the high quality finish on your product, it is recommended to place a doily or
felt pad under any items you place on the finish.

-Clean with a damp cloth, then a dry cloth to preserve the original luster and beauty of this fine finish.

-Do not use abrasive chemicals.

-Do not spray cleaners directly onto furniture.

-Lift slightly when moving on carpeting to prevent leg breakage.

-Use of a vaporizer near furniture will cause wood to swell and finish to peel.

2

ADVERTENCIA:

PARA EVITAR RIESGO DE ASFIXIA, NO DEJE QUE NIÑOS JUEGUEN
DENTRO DE ESTE CONTENEDOR.

PRECAUCIÓN: Esta unidad está equipada con un soporte especial para tapas; antes de
usarse, el soporte de la tapa debe colocarse según se indica en las instrucciones de armado. El
propósito del soporte de seguridad de la tapa es evitar que los niños se lesionen los dedos u
otras partes del cuerpo al abrir y cerrar la tapa. El soporte para la tapa de seguridad debe
funcionar correctamente, pudiendo abrir la tapa en cualquier ángulo. La tapa no debe caer más
de media pulgada en base a supropio peso, a excepción de las últimas 2 pulgadas, antes de
alcanzar su posición de cerrado. Esta unidad no debería utilizarse, a no ser que el soporte de
seguridad de la tapa esté bien colocado y funcione bien.

INFORMACIÓN SOBRE EL MONTAJE:

-Durante el proceso de montaje, ya utilice pernos o tornillos, compruebe cada uno de ellos colocando el
perno/tornillo en el diagrama del artículo donde está dibujado el tamaño y el diseño real. Asegúrese de
que utiliza el tamaño y la forma adecuada que especifican las instrucciones.

-Para montar esta unidad, puede que se le solicite que coloque la unidad de lado y de cara. Se
recomienda encarecidamente que realice el montaje sobre una superficie no abrasiva (Como la envoltura
de embalaje de espuma) para evitar dañar el acabado.

INFORMACIÓN SOBRE EL USO:

Mantenga a los niños y otras personas a salvo siguiendo estas sencillas reglas:

- No permita que ningún niño juegue sobre muebles.

- No permita que nadie trepe sobre un mueble.

- No permita que nadie se cuelgue de un mueble.

- Vigile siempre la actividad de su hijo cuando se encuentre en su cuarto.

NOTAS SOBRE SU CUIDADO Y MANTENIMIENTO

- No arañe ni desconche el acabado.

- Inspeccione el producto con regularidad.

- No guarde el producto ni ninguna de sus partes a temperaturas ni en condiciones extremas como un
ático caluroso o un sótano húmedo y frío. Estos extremos pueden provocar una pérdida de integridad
estructural.

-Para preservar el brillo del acabado de alta calidad que recubre su producto, se recomienda que
coloque un paño o una almohadilla de fieltro debajo de cualquier objeto que coloque sobre el acabado.

-Límpielo con un trapo húmedo y luego con uno seco para preservar el brillo y la belleza originales de
este fino acabado.

-No utilice productos químicos abrasivos.

-No pulverice limpiadores directamente sobre el mueble.

-Elévelo ligeramente cuando lo mueva sobre alfombras o moqueta para evitar que se rompan las patas.

-El uso de vaporizadores cerca de muebles puede provocar que la madera se hinche y acabe
desconchándose.

3

AVERTISSEMENT

POUR ÉVITER LE RISQUE D'ÉTOUFFEMENT, NE LAISSEZ PAS UN
ENFANT JOUER À L'INTÉRIEUR DE CE CONTENANT.

ATTENTION: Cette unité est équipée d'un support spécial pour couvercle; le support de
couvercle doit être attaché indiqué dans les instructions d'assemblage, avant l'utilisation. Le but
du support de sécurité du couvercle est pour empêcher une blessure aux doigts ou aux autres
parties de l'enfant, en ouvrant et fermant le couvercle. Le support de sécurité du couvercle doit
fonctionner adéquatement, lorsque le couvercle peut être ouvert à n'importe quel angle, le
couvercle ne doit pas tomber à plus de 1/2 pouces de son propre poids, avec l'exception des 2
pouces finaux avant d'atteindre sa position fermée. L'unité ne devrait pas être utilisée, à moins
que le support de sécurité du couvercle ne soit adéquatement attaché et fonctionne
adéquatement.

REMARQUES SUR L’ASSEMBLAGE

-Lors de l’assemblage, quand vous utilisez vis ou boulons, verifiez chaque piece en placant le vis/boulon
sur le diagramme de la piece concernee qui est dessine en taille et forme reelle. Assurez vous d’utiliser
la taille et la forme exacte comme il est specifie dans les instructions.

-Pour assembler cet element vous pourriez avoir besoin de le placer sur le cote lateral et sur le cote
frontal. Il est fortement recommandé de faire l’assemblage sur une surface lisse, non abrasive pour
eviter d’endommager les finitions.

:

REMARQUES SUR L’UTILISATION :

Assurez la securite des enfants et des autres en suivant ces simples regles :

-Ne pas autoriser les enfants a jouer sur un meuble.

-Ne pas autoriser l’escalade d’aucun meuble.

-Ne pas autoriser a se suspendre d’aucun meuble.

-Toujours surveiller l’activite de votre enfant lors qu’il se trouve dans sa chambre.

REMARQUES SUR LE SOIN ET L’ENTRETIEN :

-Ne pas rayer ou ebrecher la finition.

-Examinez de pres le produit regulierement.

-Ne pas ranger le produit ou des pieces a des temperatures extremes ou dans des conditions comme
un grenier chaud ou une cave froide et humide. Ces extremes peuvent causer une perte de l’integrite de

la structure du produit

-Pour préserver le lustre original et la beauté de ce fini raffiné nettoyer avec un chiffon humide, puis un
chiffon sec.

-Ne pas utiliser des produits chimiques abrasifs

-Ne pas pulveriser un nettoyant directement sur le meuble, pulveriser sur le torchon et puis appliquer
sur le meuble. Testez le produit nettoyant sur un endroit discret avant de l’utiliser sur la totalite du
meuble

-Lors d’un deplacement sur une moquette ou tapis, soulevez legerement le meuble pour eviter de
casser les pieds.

-L’utilisation d’un vaporisateur pres du meuble causera le gonflement du bois et l’ecaillage de la finition.
4

Parts: make sure that all pre-assembled parts are tight.
Pièces: s’assurer que les pièces pré-assemblées soient fermement assemblées
Piezas: asegúrese de que todas las piezas pre-ensambladas estén apretadas.

A. Side Panel x 2
Panneau latéral x2
Panel lateral x 2

B. Front Panel x 1
Panneau avant x 1
Panel frontal x 1

D. Bottom Panel x 1
Panneau inférieur x 1
Panel inferior x 1

E. Top Panel x 1
Panneau supérieur x 1
Panel superior x 1

C. Back Panel x 1
Panneau arrière x 1
Panel posterior x 1

F. Side Rail x2
Traverse latérale x 2
Barandilla lateral x 2-

W. Wheel x4
Roue x4
Rueda x4

4

Parts:hardware kit
Pièces:
Piezas:

kit matériel

kit de piezas

G. 1/4” x 45 mm Bolt x12
Boulon 1/4” x 45mm x 12
Pernos 1/4” x 45mm x 12

H. 1/4” x 25 mm Bolt x18
Boulon 1/4” x 25mm x 18
Pernos 1/4” x 25mm x 18

CAUTION: Do Not use a power screwdriver they can
cause screws to break or strip.
ATTENTION: Ne Pas utiliser un tournevis électrique
carle vis peuvent casser ou perdre leurs filets.
PRECAUCIÓN: No use un destornillador eléctrique
carle vis peuvent pueden hacer que los tornillos se
rompan o rueden.

J. 1/4” x 10 mm Barrel Nut x4
Ecrous Cylindriques 1/4”x10 mm x 4
Mangos de Tuerca 1/4”x10 mm x 4

Flat Head Screwdriver
(not supplied)

Tournevis à tête plate
(non fourni)

Destornillador de paleta
(No incluido)

Phillips Screwdriver
(not supplied)
Tournevis ‘Phillips’
(non fourni)

Destornillador Phillips
(No incluido)

K. Φ8x30 mm Wooden Dowel x 24
Chevilles en bois Φ8x30 mm x 24
Tarugos de madera de Φ8x30 mm x 24

M. Hinge Bolt x 4
Boulon du charnière x 4
Perno de la bisagra x 4

L. Lid Support x 2
Support de couvercle x 2
Soporte de la tapa x 2

N. Lid Support Bolt x 8
Boulon du support de couvercle x 8
Perno de soporte de la tapa x 8

R. 5/32” x 10 mm Cap Nut x 4
Écrous Borgnes 5/32” x 10mm x 4
Tuerca de Tapa 5/32” x 10mm x 4

M4 Allen Wrench Supplied
M4 clé Allen fourni
M4 Llave Hexagonal (se Incluye)

T. 20mm Screw x4
Vis 20mm x4
Tornillo 20mm x4

6

Step 1 / Étape #1 / Paso #1

Parts and tools required to complete step.
Pièces et outils nécessaire à la finalisation de l’étape
Piezas y herramientas necesarias para completar el paso

B. Front Panel x 1
Panneau avant x 1
Panel frontal x 1

C. Back Panel x 1
Panneau arrière x 1
Panel posterior x 1

Attach (2) Wheels (Part W) to (1) Back Panel (Part C) using (2) 25 mm Bolts (Part H). Tighten
with the M4 Allen Wrench. Repeat for Front Panel (Part B).

W. Wheel x4
Roue x4
Rueda x4

M4 Allen Wrench Supplied
M4 clé Allen fourni
M4 Llave Hexagonal (se Incluye)

H. 1/4” x 25 mm Bolt x4
Boulon 1/4” x 25mm x 4
Pernos 1/4” x 25mm x 4

Fixer (2) roues (pièce W) (1) panneau arrière (pièce C) à l’aide de de (2) boulons 25 mm (pièce
H). Serrer à l’aide de la clé hexagonale M4. Répétez cette étape avec le Panneau avant (pièce
B).

Fije (2) ruedas (pieza W) a (1) panel posterior (pieza C) utilizando (2) pernos 25 mm (pieza H).
Apriete todos los pernos utilizando la Llave Allen M4. Repita con el Panel frontal (pieza B).

H

H

C

W

W

H

W

B

W

H

7

Step 2 / Étape #2 / Paso #2

Parts and tools required to complete step.
Pièces et outils nécessaire à la finalisation de l’étape
Piezas y herramientas necesarias para completar el paso

A. Side Panel x 2
Panneau latéral x2
Panel lateral x 2

J. 1/4” x 10 mm Barrel Nut x4

D. Bottom Panel x 1
Panneau inférieur x 1
Panel inferior x 1

Attach (2) Side Panels (Part A) to Bottom Panel (Part D) using (4) Φ8x30 mm Wooden Dowels (Part K) ,(4) 45

mm Bolts (Part G), and (4) Barrel Nuts (Part J). Tighten with the M4 Allen Wrench.
Use Flat Head Screwdriver to hold the Barrel Nut in the proper alignment.

Ecrous Cylindriques 1/4”x10 mm x 4
Mangos de Tuerca 1/4”x10 mm x 4

M4 Allen Wrench Supplied
M4 clé Allen fourni
M4 Llave Hexagonal (se Incluye)

K. Φ8x30 mm Wooden Dowel x 4
Chevilles en bois Φ8x30 mm x 4
Tarugos de madera de Φ8x30 mm x 4

G. 1/4” x 45 mm Bolt x 4
Boulon 1/4” x 45mm x 4
Pernos 1/4” x 45mm x 4

Flat Head Screwdriver
(not supplied)
Tournevis à tête plate
(non fourni)

Destornillador de paleta
(No incluido)

Fixer (2) panneaux latéraux (pièce A) à (1) Panneau inférieur (pièce D) à l'aide de (4) goujons en bois Φ 8 x 30

mm (pièce K), de (4) boulons 45 mm (pièce G) et de (4) écrous à portée cylindrique (pièce J). Serrer à l’aide

de la clé hexagonale M4. Utiliser le tournevis à tête plate pour maintenir l'écrou à portée cylindrique dans
l'alignement adéquat.

Fije (2) paneles laterales (pieza A) a (1) Panel inferior (pieza D)

utilizando (4) tarugos de madera de Φ8x30 mm (pieza K),

(4) pernos de 1/4” x 45 mm (pieza G) y (4) tuercas de

barril (pieza J). Apriete todos los pernos utilizando

K

la Llave Allen M4. Utilice el destornillador de

cabeza plana para sostener la tuerca de

barril en la alineación adecuada.

J

A

J

A

K

J

K

J

D

K

G

8

Step 3 / Étape #3 / Paso #3

Parts and tools required to complete step.
Pièces et outils nécessaire à la finalisation de l’étape
Piezas y herramientas necesarias para completar el paso

Back Panel Assembly From Step 1
panneau arrière de l’étape 1
panel posterior ensamblada en el paso 1

H. 1/4” x 25 mm Bolt x5
Boulon 1/4” x 25mm x 5
Pernos 1/4” x 25mm x5

K. Φ8x30 mm Wooden Dowel x 6
Chevilles en bois Φ8x30 mm x 6
Tarugos de madera de Φ8x30 mm x 6

From Step 2
de l’étape 2
del paso 2

Attach (1) Back Panel Assembly From Step 1 to the Assembly from Step 2 using (6) Φ8x30 mm
Wooden Dowels (Part K) , (5) 25 mm Bolts (Part H), and (4) 45 mm Bolts (Part G).
Tighten with the M4 Allen Wrench.

Fixer (1) panneau arrière de l’étape 1 à
l’ensemble monté lors de l’étape 2 à l'aide de

(6) goujons en bois Φ 8 x 30 mm (pièce K), de

(5) boulons 25 mm (pièce H) et de (4) boulons
45 mm (pièce G). Serrer à l’aide de la clé
hexagonale M4.

G. 1/4” x 45 mm Bolt x 4
Boulon 1/4” x 45mm x 4
Pernos 1/4” x 45mm x 4

Fije (1) panel posterior ensamblada en el paso 1
a la pieza ensamblada en el paso 2 utilizando (6)

tarugos de madera de Φ8x30 mm (pieza K), (5)

pernos 25 mm (pieza H) y (4) pernos 45 mm
(pieza G). Apriete todos los pernos utilizando la
Llave Allen M4.

From Step 2
de l’étape 2

H

del paso 2

M4 Allen Wrench Supplied
M4 clé Allen fourni
M4 Llave Hexagonal (se Incluye)

G

H

G

K

K

Back Panel Assembly From Step 1
panneau arrière de l’étape 1
panel posterior ensamblada en el paso 1

H

K

G

G

H

H

K

K

K

9

Step 4 / Étape #4 / Paso #4

Parts and tools required to complete step.
Pièces et outils nécessaire à la finalisation de l’étape
Piezas y herramientas necesarias para completar el paso

F. Side Rail x2
Traverse latérale x 2
Barandilla lateral x 2

H. 1/4” x 25 mm Bolt x4
Boulon 1/4” x 25mm x4
Pernos 1/4” x 25mm x4

K. Φ8x30 mm Wooden Dowel x 4
Chevilles en bois Φ8x30 mm x 4
Tarugos de madera de Φ8x30 mm x 4

From Step 3
de l’étape 3
del paso 3

Attach (2) Side Rails (Part F) to the Assembly from Step 3 using (4) Φ8x30 mm Wooden Dowels
(Part K) and (4) 25 mm Bolts (Part H). Tighten with the M4 Allen Wrench.

Fixer (2) traverses latérales (pièce F) à l’ensemble monté lors de l’étape 3 à l’aide de (4) goujons en
bois Φ 8 x 30 mm (pièce K) et de (4) boulons 25 mm (pièce H). Serrer à l’aide de la clé hexagonale M4.

Fije el (2) barandillas laterales (Pieza F) a las piezas del paso 3 utilizando (4) tarugos de madera de Φ
8x30 mm (pieza K) y (4) pernos 25 mm (pieza H). Apriete todos los pernos utilizando la Llave Allen M4.

M4 Allen Wrench Supplied

M4 clé Allen fourni
M4 Llave Hexagonal (se Incluye)

H

F

F

K

K

10

Step 5 / Étape #5 / Paso #5

Parts and tools required to complete step.
Pièces et outils nécessaire à la finalisation de l’étape
Piezas y herramientas necesarias para completar el paso

Front Panel Assembly From Step 1
panneau avant de l’étape 1
panel frontal ensamblada en el paso 1

From Step 4
de l’étape 4
del paso 4

K. Φ8x30 mm Wooden Dowel x 10
Chevilles en bois Φ8x30 mm x 10
Tarugos de madera de Φ8x30 mm x 10

H. 1/4” x 25 mm Bolt x5
Boulon 1/4” x 25mm x 5
Pernos 1/4” x 25mm x 5

G. 1/4” x 45 mm Bolt x 4
Boulon 1/4” x 45mm x 4
Pernos 1/4” x 45mm x 4

M4 Allen Wrench Supplied
M4 clé Allen fourni
M4 Llave Hexagonal (se Incluye)

Attach (1) Front Panel
Assembly from Step 1 to
the Assembly from Step 4
using (4) 45 mm Bolts (Part
G), (5) 25 mm Bolts (Part
H), and (10) Φ8x30 mm
Wooden Dowels . Tighten
with the M4 Allen Wrench.

K

H

K

H

K

G

K

K

K

H

H

G

H

Fije (1) panel frontal ensamblada en el paso 1 a la pieza
ensamblada en el paso 4 utilizando (10) tarugos de

madera de Φ8x30 mm (pieza K), (5) pernos 25 mm

(pieza H) y (4) pernos 45 mm (pieza G). Apriete todos los
pernos utilizando la Llave Allen M4.

Fixer (1) panneau avant
de l’étape 1 à l’ensemble

K

monté lors de l’étape 4 à

K

l'aide de (10) goujons en

bois Φ 8 x 30 mm (pièce

K), de (5) boulons 25 mm
(pièce H) et de (4)
boulons 45 mm (pièce
G). Serrer à l’aide de la
clé hexagonale M4.

11

Step 6 / Étape #6 / Paso #6

Parts and tools required to complete step.
Pièces et outils nécessaire à la finalisation de l’étape
Piezas y herramientas necesarias para completar el paso

R. 5/32” x 10 mm Cap Nut x 4
Écrous Borgnes 5/32” x 10mm x 4
Tuerca de Tapa 5/32” x 10mm x 4

M. Hinge Bolt x 4
Boulon du charnière x 4
Perno de la bisagra x 4

T. 20mm Screw x4
Vis 20mm x4
Tornillo 20mm x4

From Step 5
de l’étape 5
del paso 5

Attach (1) Top Panel (Part E) to the Assembly from Step 5 using (4) 20mm Screw (Part T), (4) Hinge
Bolt (Part M) and (4) Cap Nut (Part R). Tighten with the Phillips Screwdriver.

Fixer (1) panneau supérieur (pièce E) à l’ensemble monté lors de l’étape 4 à l'aide de (4) vis 20mm
(pièce T), (4) Boulon du charnière (pièce M) et (4) Tuerca de Tapa (pièce R). Serrer à l'aide du
tournevis Phillips.

Fije el (1) panel superior (Pieza E) a la parte ensamblada en el paso 5 utilizando (4) Tornillo 20mm
(pieza T), (4) Perno de la bisagra (pieza M) y (4) Tuerca de Tapa (pieza R). Apriete utilizando el
destornillador Phillips.

E. Top Panel x 1
Panneau supérieur x 1
Panel superior x 1

E

Phillips Screwdriver – Not included
Tournevis Phillips - non inclus
Destornillidor Phillips – no incluido

R

T

T

M

12

Step 7 / Étape #7 / Paso #7

Parts and tools required to complete step.
Pièces et outils nécessaire à la finalisation de l’étape
Piezas y herramientas necesarias para completar el paso

Phillips Screwdriver
(not supplied)
Tournevis ‘Phillips’
(non fourni)

Destornillador Phillips
(No incluido)

L. Lid Support x 2
Support de couvercle x 2

From Step 6
de l’étape 6
del paso 6

Attach (2) Lid Supports (Part L) to the Assembly from Step 6 using (8) Lid Support Screws (Part N).

Soporte de la tapa x 2

N. Lid Support Bolt x 8
Boulon du support de couvercle x 8
Perno de soporte de la tapa x 8

Fixer (2) supports de couvercle (pièce L) à l’ensemble monté lors de l’étape 6 à l'aide des (8) vis du
support de couvercle (pièce N). Serrer à l'aide du tournevis Phillips.

Fije (2) soportes de tapa (Pieza L) a la parte ensamblada en el paso 6 utilizando (8) pernos de soporte
de la tapa (pieza N). Apriete utilizando el destornillador Phillips.

N

Maximum open angle

Angle d’ouverture maximal

ángulo de apertura máxima

N

L

L

N

N

N

N

Loosely install ALL (8) bolts before tightening any.
Installez sans serrer TOUS les (8) boulons avant de les serrer ensuite.
Instale flojos TODOS los (8) pernos antes de apretarlos.

13
