Page 1

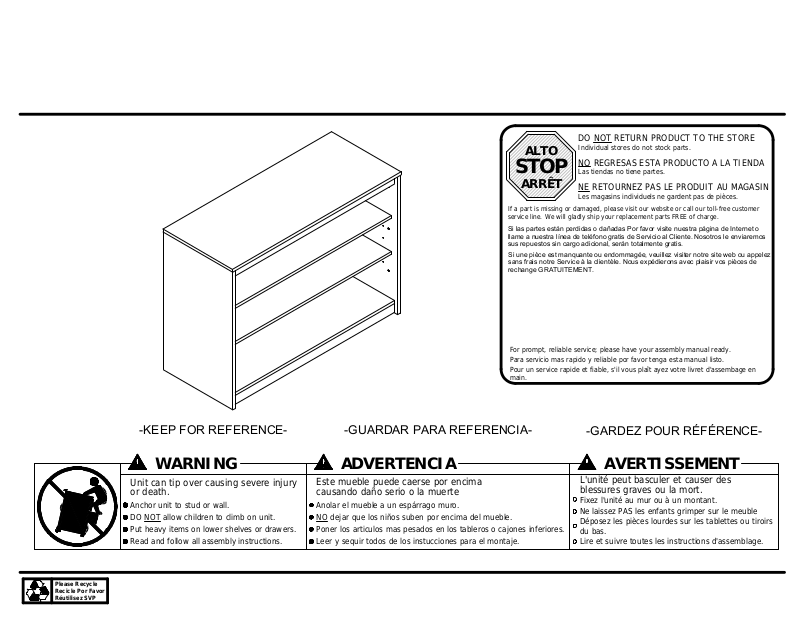

DO NOT RETURN PRODUCT TO THE STORE
ALTO
STOP
ARRÊT
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Individual stores do not stock parts.
NO
REGRESAS ESTA PRODUCTO A LA TIENDA
Las tiendas no tiene partes.
NE
RETOURNEZ PAS LE PRODUIT AU MAGASIN
Les magasins individuels ne gardent pas de pièces.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA-
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-GARDEZ POUR RÉFÉRENCE-
WARNING ADVERTENCIA AVERTISSEMENT
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
Please Recycle
Recicle Por Favor
Réutilisez SVP
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT
allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO
dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
Page 2
Page 3
PARTS - PIEZAS - PIECES
A
left panel
panel izquierdo
panneau gauche
H
B
right panel
panel derecho
panneau droit
top
cime
dessus
C
bottom
fondo
fond
D
E
2 adjustable shelves
2 estantes ajustables
2 tablettes regables
G
2 rails
2 carriles
2 rails
back panel
panel trasero
panneau arriere
x
112
#A22570
cam lock
cerradura de leva
serrure de came
x
12
2
#A22510
cam bolt
perno de leva
boulon de came
x38
#A53600
angle bracket
anaquel del ángulo
support de l'angle
3 /14
x
416
#A12100
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
x
5
10
#A80250
shelf support
soporte de tablero
support de la tablette
Page 4

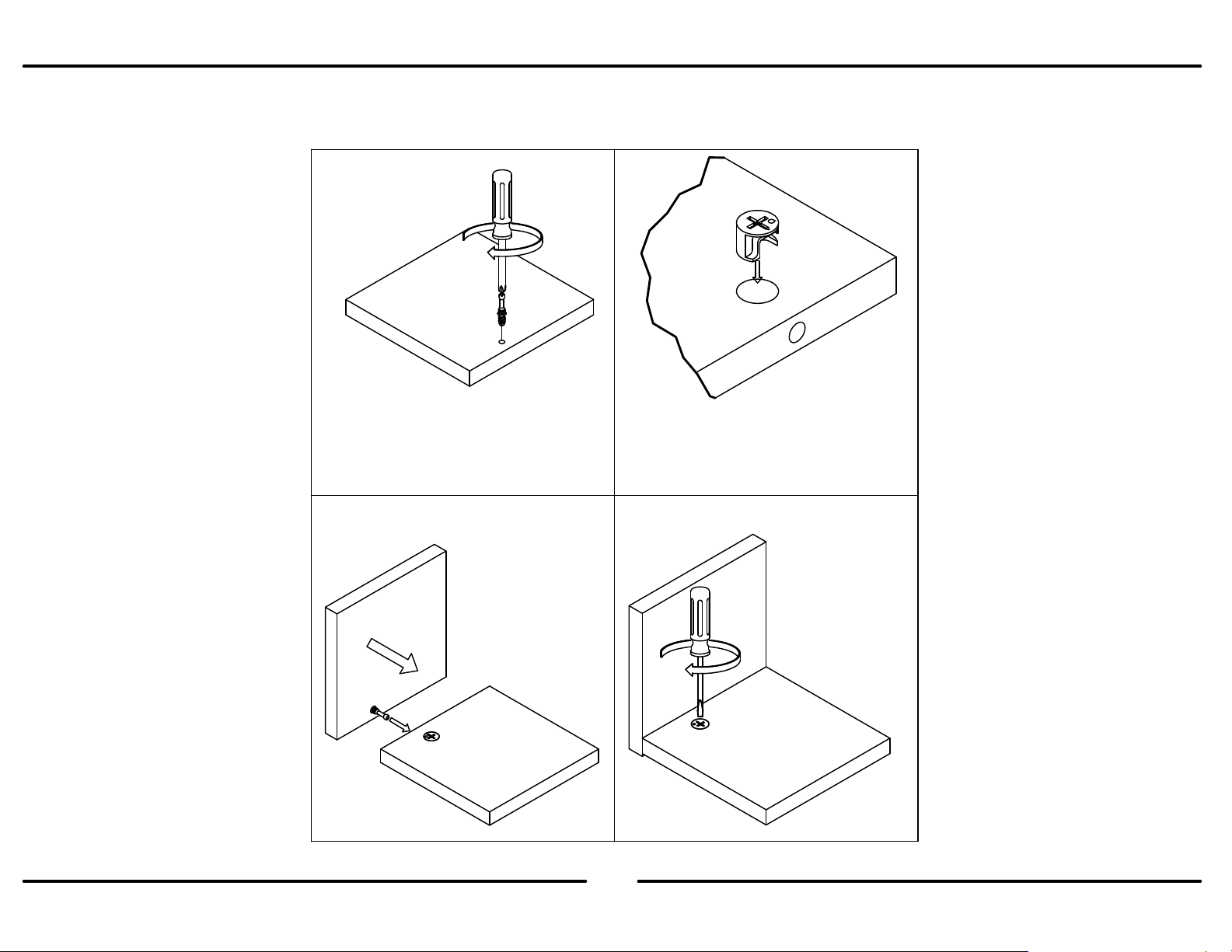

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
1
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
3
2
T
i
t
u
s
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
4
½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
Lock
s
u
t
i
s
u
t
i
T
T
Apretar
Serrer
4 /14
Page 5
1
14
x
x
2
Be sure to use the holes shown.
Asegúrese de utilizar los orificios mostrados.
N'oubliez pas d'utiliser les trous indiqués.
1
2
T
i
t
u
s
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
B
8
A
5 /14
2
Page 6
2
4
Finished Edge
Borde Acabado
Bord Fini
2
34x
4
3
4
x
4
G
C
8x
2
6 /14
Page 7
3
T
i
t
u
s
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
14
x
34x
4
8x
Finished Edge
Borde Acabado
Bord Fini
3
4
4
1
G
D
1
7 /14
Page 8
4

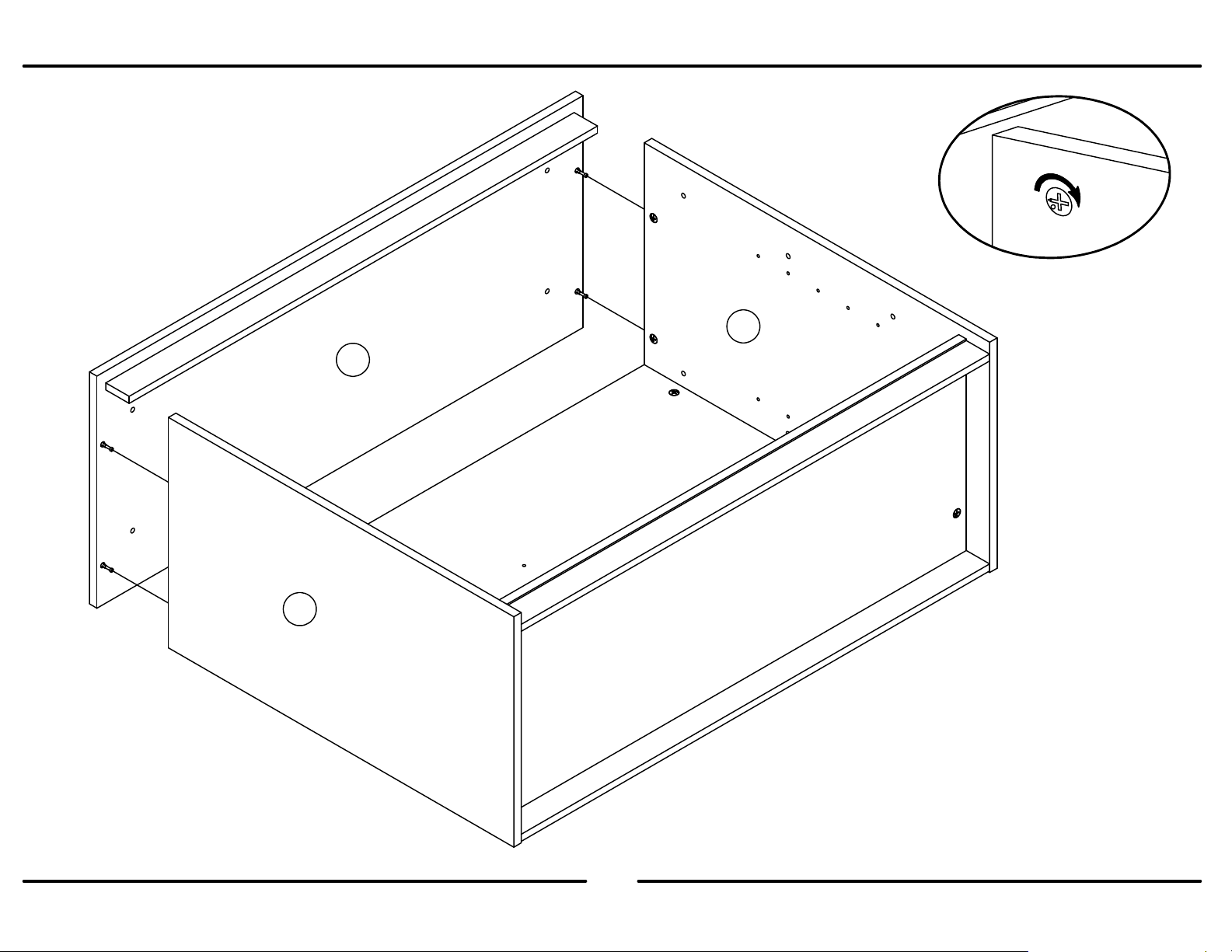

Insert cam locks (1) into back (H) before attaching.
Inserte espalda (H) cerraduras de leva (1) antes de conectar.
Insérez les verrous à came (1) dans dos (H) avant d'attacher.
1
14
x
A
D
2nd
Holes along top edge are closer than holes along bottom edge.
Agujero a lo largo del borde superior están más cerca que los
agujeros a lo largo del borde inferior.
Trou le long du bord supérieur sont plus proches que les trous
le long du bord inférieur.
H
1st
UNLOCK
DESAPRETAR
OUVRIR
s
u
t
i
T
LOCK
APRETAR
SERRER
1
8 /14
Page 9

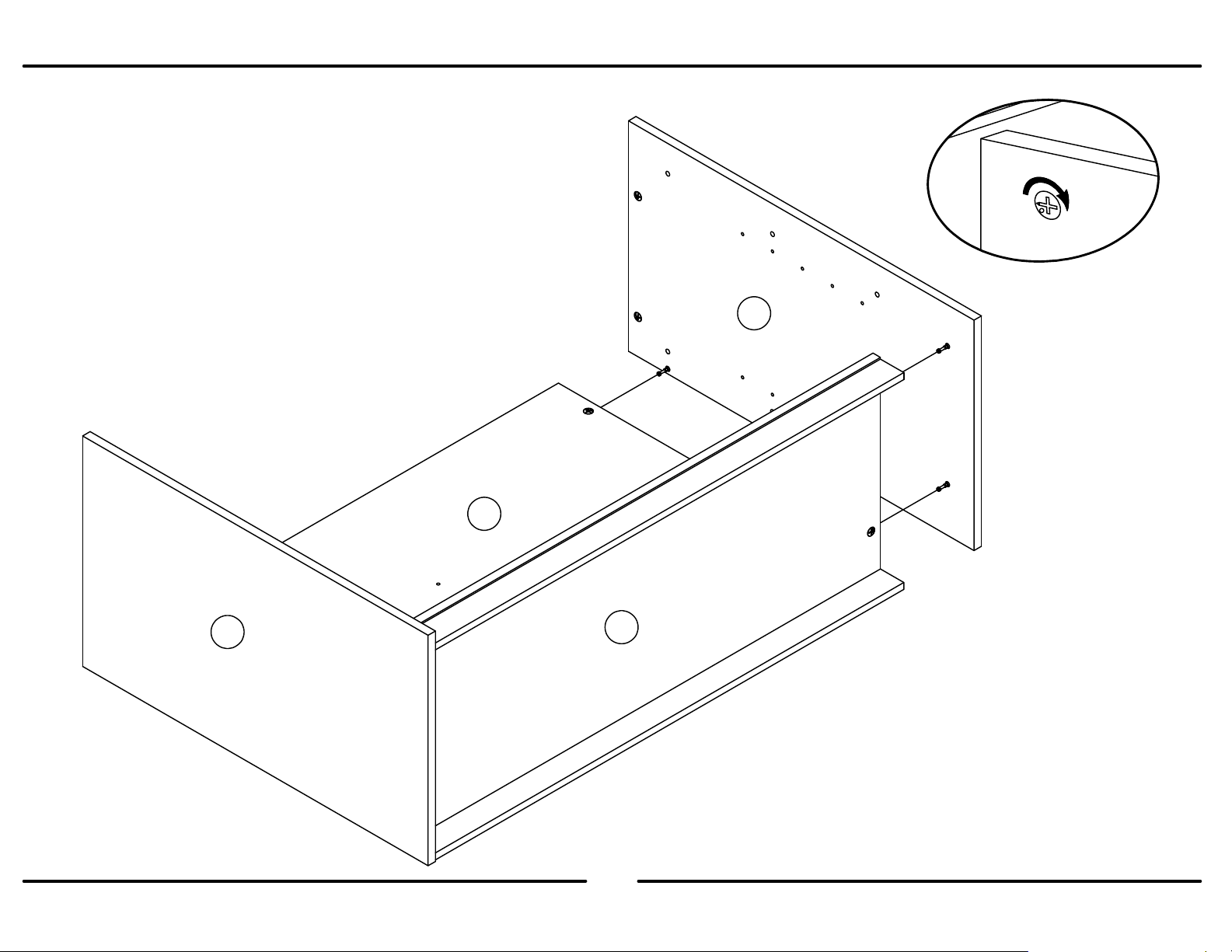

5
H
B
UNLOCK
DESAPRETAR
OUVRIR
s
u
t
i
T
LOCK
APRETAR
SERRER
A
D
9 /14
Page 10
6
C
B
UNLOCK
DESAPRETAR
OUVRIR
s
u
t
i
T
LOCK
APRETAR
SERRER
A
10 /14
Page 11
7
5
x
10
5
E
E
11 /14
5
Insert into holes in back panel (H).
Inserte en la parte trasera del panel (H).
Insérer dans les trous à l'arrière panneau (H).
Page 12
Please Note:
The extra holes in your left panel, right panel
and top (bottom surface) are used if you
decide to use Loft Bed with this unit.
Por favor, tenga en cuenta:
Los agujeros adicionales en tu panel de la
izquierda, panel de la derecha y arriba
(superficie inferior) se utilizan si usted decide
utilizar Loft Bed con esta unidad.
Veuillez noter :
Les trous supplémentaires dans votre
panneau de gauche, la droite de l'écran et le
top (surface inférieure) sont utilisés si vous
décidez d'utiliser le Loft lit aveccet appareil.
12 /14
Page 13
MAXIMUM LOADS – CARGA MAXIMA - CHARGES MAXIMALES
This unit has been designed to
support the maximum loads shown.
Exceeding these load limits could
cause sagging, instability, product
collapse, and/or serious injury.
Esta unidad ha sido diseñada para
soportar la carga máxima anotada.
El exceder estos límites puede
causar inestabilidad, colapsarse y/o
causar serias lesiones.
Ce meuble a été conçu pour
supporter les charges maximales
indiquées. En excédant ces limites
de charge, le meuble pourrait devenir
instable, s’effondrer, et/ou causer des
blessures graves.
Warning:
Risk of injury to person - do not place a television on
this furniture. This furniture is not approved for use
with a television.
Advertencia:
Riesgodequeunapersonaselesione‐noponerla
televisiónenestemueble.
Estemueblenoestáaprobadoparausarloconuna
televisión.
Mise en garde :
Risque de blessure corporelle - ne pas plac
er un téléviseur sur ce meuble. Ce mobilier n'est pas ap
prouvé pour utiliser avec un téléviseur.
50 lbs.
22.7 kg.
35 lbs.
15.9 kg.
35 lbs.
15.9 kg.
50 lbs.
22.7 kg.
13 /14
Page 14
Certificate of Conformity
1. This certificate applies to the product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. See front page of instruction manual for date of manufacture.
14 /14
