Mackie SW0194-92 User Manual

日本語オーナーズマニュアル追補
V E R S I O N 1 . 2 U P D A T E
Mackie TT24 Digital Live Console Owner’s Manual Addendum
2
Part No. SW0194-92 Rev. A Japanese 2005/12 ©2005 LOUD Technologies Inc. All Rights Reserved.
目　次
14. スナップショットに記憶される
TT24のパラメータ .................................................16
15.

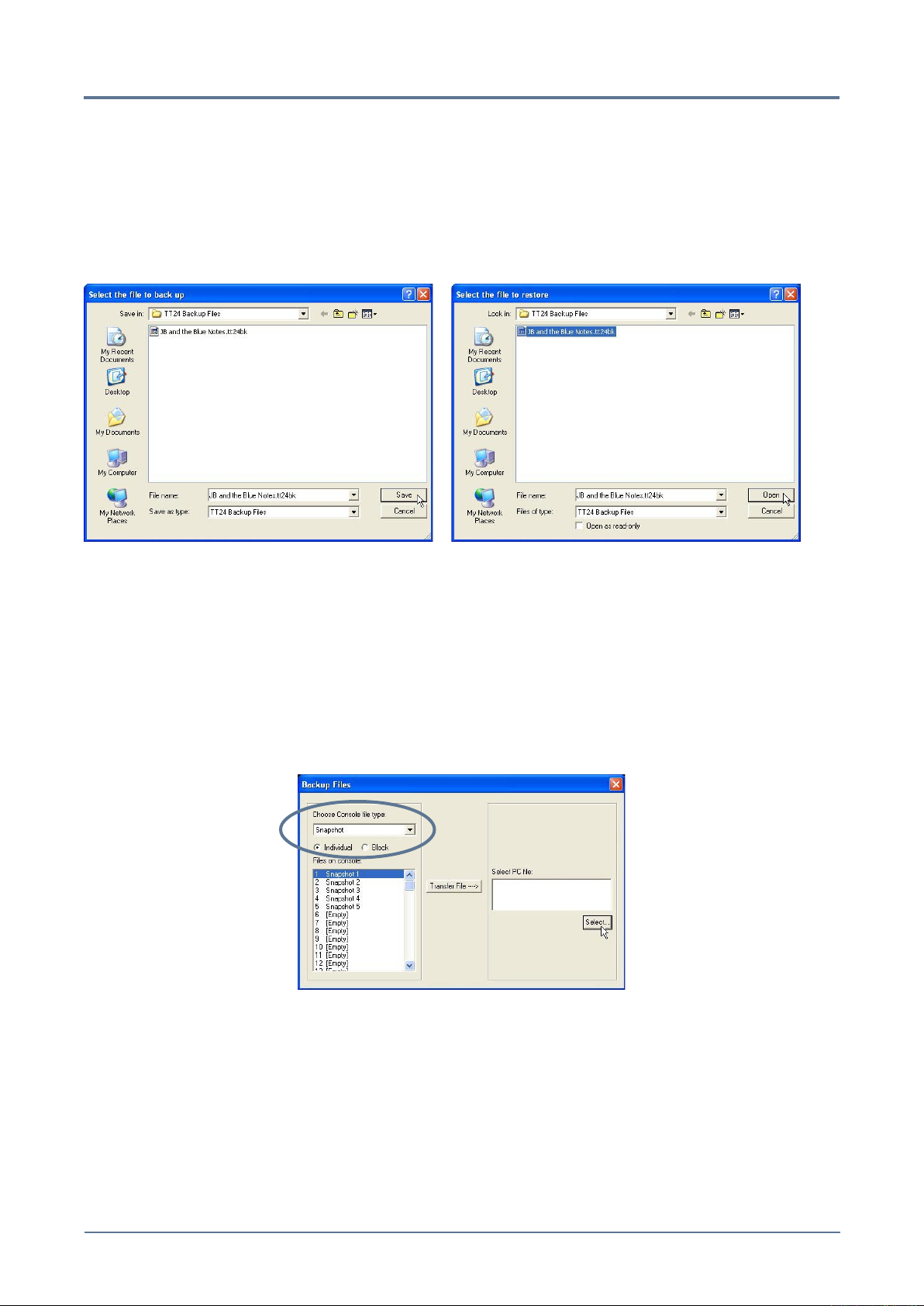

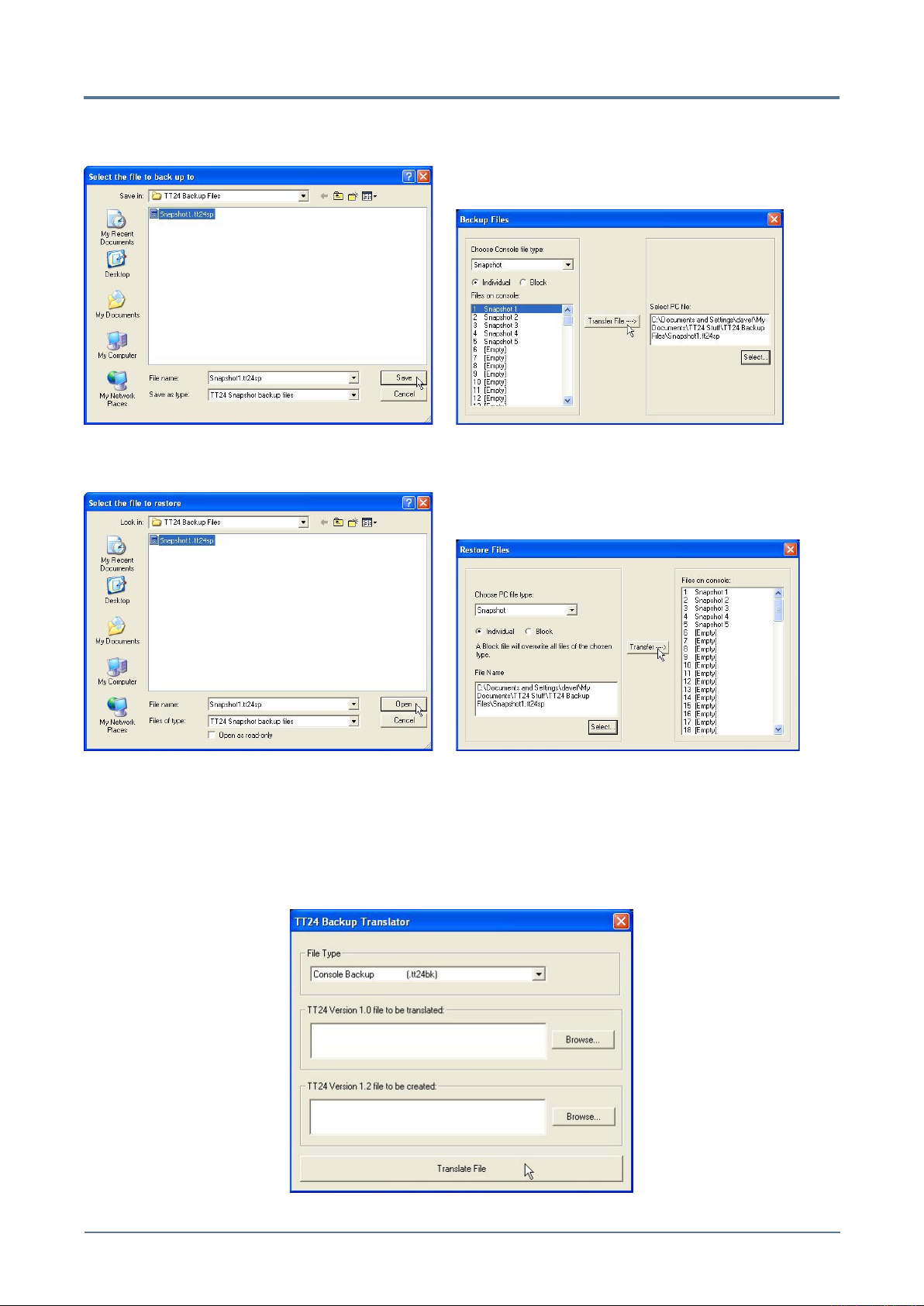

TTコントロールによるファイルのバックアップ/リストア機能 ................................ 18
その他の情報、Mackie 製品については以下のサイトもご覧ください。
www.mackie.com/jp
Mackie TT24 Digital Live Console Owner’s Manual Addendum
3
TT24 バージョン1.2の機能
TT24 オーナーズマニュアルを追補するこのマニュアルは、主にバージョン 1.2 アップデートに盛り込まれ た新たな機能について説明しています。

1. V-Pot スピードコントロール

　オーナーズマニュアルのセクション：
6.12.2 GENERAL
（変更）
機能の詳細： すべての機能（パンを除く）における V-Pot と QuickMix ノブのスピードと反応を、
SETUP/
GENERAL
スクリーンの
V-POT SPEED
設定（8 段階）でコントロールすることができます。V-Pot の感度
をお好みのものに調節することが可能になりました。
FAST
を設定すれば、エンコーダーの 1 回転でパラメー
タの全範囲をカバーすることができます。
SLOW
は緻密な調整に適したものあり、
SLOW
側に設定した場合、
パラメータの全範囲をカバーするにはエンコーダーを 1 回転以上回すことが必要となります。
Mackie TT24 Digital Live Console Owner’s Manual Addendum
4

2. SELECT FOLLOWS SOLO

　オーナーズマニュアルのセクション：
6.12.2 GENERAL
（追加）
機能の詳細：
SELECT FOLLOWS SOLO
をアクティブにすると、
SOLO
ボタンを押してソロを設定すると同 時にチャンネルを選択することができます。準備段階でのセットアップなどに便利な機能です。モニター またはヘッドフォンバスへソロ信号を送り、そのまま素早くチャンネルを編集することができます。この 機能は、
SETUP/GENERAL
スクリーンの LCD ボタン（または PC ボタン）で選択してください。
Mackie TT24 Digital Live Console Owner’s Manual Addendum
5

3. INPUT DSPルーティング

　オーナーズマニュアルのセクション：
6.12.1 OPERATION
（変更）
機能の詳細：
INPUT DSP
の設定により、通常はアナログバンクにアサインされる DSP の 24 チャンネルを、 アナログバンクではなく、デジタルバンクにルーティングすることが可能です。アナログインプット× 24 のトリム、フェーズ、HPF、EQ、コンプレッサーはデジタルバンク 25-48 へ移動されます。設定は TT コン トロールまたは LCD の
SETUP/OPERATION
スクリーンで行います。
ANALOG
あるいは
DIGITAL
のボタン
を選択してください。TT24 に UFX-II カードを装着し、デジタルバンク 25-48 の DSP に使用している場合は、
ANALOG
ボタンと
DIGITAL
ボタンが強調表示となり、DSP が両方のバンクに存在することを示します。
Mackie TT24 Digital Live Console Owner’s Manual Addendum
6

4. MIDIコントロール

　オーナーズマニュアルのセクション：
6.12.4 MIDI コントロール
（追加）
機能の詳細：ファームウェアバージョン 1.2 は、TT24 に基本的な MIDI 機能を追加します。フェーダーの値、
チャンネルのミュート、スナップショットを外部シーケンサーや MIDI デバイスから遠隔操作することが可 能に なりました（
MIDI IN
コネ クタを経由）。ま た、以上 のパラメータが コンソ ールで操作され た時に、
TT24 の
MIDI OUT
コネクタから MIDI メッセージが送信されるように設定することも可能です。
MIDIインプット、アウトプットを有効にする
初期設定では、MIDI メッセージの送受信は非アクティブとされています。MIDI 機能を活用するためには、 まず
MIDI
ページの
SETUP
メニューで MIDI インプット、そして（または）MIDI アウトプットを有効にす
る手続きが必要です。対応 MIDI 信号の受信に応答させるためには、
RECEIVE
ボタンをタッチまたはクリッ クして強調表示させてください。同様に、対応パラメータの変化に応じて MIDI メッセージを送信させるた めには、
SEND
ボタンをタッチまたはクリックして強調表示させてください。
MIDIチャンネルの設定
MIDI メッセージの送受信は、16 の MIDI チャンネルのどれか 1 つを使用して行われます。TT24 が外部デ バイスとコミュニケーションを確立するには、双方に同じ MIDI チャンネルが指定されていなければなりま せん。TT24 で MIDI チャンネルを指定するには、
MIDI
ページの
SETUP
メニューで目的の MIDI チャンネル をタッチまたはクリックして強調表示させてください。対応 MIDI メッセージの送受信は、選択されたチャ ンネルを使用して行われます。
Mackie TT24 Digital Live Console Owner’s Manual Addendum
7
ノート：MIDI メッセージのバイトは 16 進数で表現されます。次ページの「十進数と 16 進数の対応表」を ご参照ください。
スナップショット：
MIDI
ページの
SETUP
メニューで
RECEIVE
が選択されると、TT24 のメモリに記憶されたスナップショッ
トを MIDI プログラムチェンジのメッセージによって呼び出すことができます。同様に、
SEND
が選択され
ると、コンソールでスナップショットを呼び出すとともに、TT24 の
MIDI OUT
コネクタから MIDI プログ
ラムチェンジのメッセージが送信されます。
MIDI スナップショットメッセージのバイト：Cn ss（0x は 16 進数であることを示す） 場所： n = MIDI チャンネル（0x0 から 0xF）
ss = スナップショットのナンバー（0x00 から 0x62）
例：
TT24 へメッセージ“C0 44”を送信した場合、MIDI チャンネル 1 を選択された TT24 はスナップショッ
ト 68 を呼び出します。
ミュート：
MIDI
ページの
SETUP
メニューで
RECEIVE
が選択されると、チャンネルのミュート設定を MIDI ノートメッ
セージによって指定することができます。同様に、
SEND
が選択されると、コンソールでミュート設定を
切り替えるとともに、TT24 の
MIDI OUT
コネクタから MIDI ノートメッセージが送信されます。
MIDI チャンネルミュートメッセージのバイト：9n ii mm（0x は 16 進数であることを示す） 場所： n = MIDI チャンネル（0x0 から 0xF）
ii = チャンネルストリップの ID デッキ 1：（0x00 から 0x17） デッキ 2：（0x18 から 0x2F） デッキ 3：（0x30 から 0x47） デッキ 4：（0x48 から 0x5F） mm = ミュート設定（非ミュート = 0x00、ミュート = 0x7F）
例：
TT24 へメッセージ
“90 18 7F”を送信した場合、
MIDI チャンネル 1 を選択された TT24 はデッキ 2 のチャ
ンネルストリップ 1 をミュートします。
フェーダー：
MIDI
ページの
SETUP
メニューで
RECEIVE
が選択されると、チャンネルフェーダーの値を MIDI コンティ
ニュアスコントローラーメッセージによって指定することができます。同様に、
SEND
が選択されると、コ
ンソールでフェーダーを操作するとともに、TT24 の
MIDI OUT
コネクタから MIDI コンティニュアスコン
トローラーメッセージが送信されます。
MIDI チャンネルフェーダーメッセージのバイト：Bn ii vv（0x は 16 進数であることを示す） 場所： n = MIDI チャンネル（0x0 から 0xF）
ii = チャンネルストリップの ID デッキ 1：（0x00 から 0x17） デッキ 2：（0x18 から 0x2F） デッキ 3：（0x30 から 0x47） デッキ 4：（0x48 から 0x5F） vv = フェーダーの値（0x00 から 0x7F）
例：
TT24 へメッセージ“B0 18 61”
を送信した場合、
MIDI チャンネル 1 を選択された TT24 はデッキ 2 のチャ
ンネルストリップ 1 のフェーダーを「0.0 dB」に設定します。
Mackie TT24 Digital Live Console Owner’s Manual Addendum
8
十進数と16進数の対応表
十進数 16進数（0x） 十進数 16進数（0x） 十進数 16進数（0x）
00 0 16 10 32 20
01 1 17 11 33 21
02 2 18 12 34 22
03 3 19 13 35 23
04 4 20 14 36 24
05 5 21 15 37 25
06 6 22 16 38 26
07 7 23 17 39 27
08 8 24 18 40 28
09 9 25 19 41 29
10 A 26 1A 42 2A
11 B 27 1B 43 2B
12 C 28 1C 44 2C
13 D 29 1D 45 2D
14 E 30 1E 46 2E
15 F 31 1F 47 2F
以下同様 ...

5. ファームウェアのバージョンを示すHELP

　オーナーズマニュアルのセクション：
3.4.9 エンジニア用ユーティリティーセクション
（変更）
機能の詳細：
HELP
ボタンにより、TT24 ミキシングコンソールの現在のファームウェアバージョンが表示
されるようになりました。
例（下図を参照）：
v1.02 Build 52
