INSTRUCTION MANUAL

Deluxe SmartRead®Plus

Automatic Digital

Blood Pressure Monitor

with Memory and Alarm

04-278-001 (Adult size cuff)

04-278-006 (Large adult size cuff)

Please read this instruction manual

completely before operating this unit.

English • Spanish

Index

1

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Product Identification and Caution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

General Blood Pressure Information . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Important Information Before Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Battery Installation/Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Setting the Date/Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Setting the Alarm Clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-11

Applying Your Blood Pressure Cuff . . . . . . . . . . . . . . . . . . . . . . . . . . 12-13

Taking Your Blood Pressure Reading . . . . . . . . . . . . . . . . . . . . . . . . 14-15

Recalling Measurements in Memory . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Description of Display Symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Error Codes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Care and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Product Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Sample Blood Pressure Log . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Blood Pressure Log . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Lifetime Limited Warranty

This Blood Pressure Monitor is guaranteed to be free from manufacturing defects for
the life of the original registered purchaser under normal use. This limited warranty
does not apply to use in any clinical or commercial applications. If the unit fails to
operate during the lifetime of the original registered purchaser, return it postage
prepaid along with $5.00 for return shipping and insurance to: Repair Department,
1931 Norman Drive, Waukegan, IL 60085. If the warrantor determines that the unit
failed to operate due to a manufacturing defect, the unit will be repaired or replaced
at the option of the warrantor. Repair or replacement of the unit is the sole remedy
under this limited warranty. This warranty gives you specific legal rights which vary
from state to state. As a condition of this warranty, the enclosed warranty registration
card must be completed and sent to us within 10 days of the purchase date. This
Limited Warranty constitutes the warrantor’s only responsibility and obligation to
repair and/or replace materials or components. We make no other express or implied
warranties, arising by operation of law or otherwise, or any warranty of
merchantability or fitness for a particular use or purpose whether or not the use or
purpose has been disclosed to the warrantor in specifications, drawings or
otherwise, and whether or not the warrantor’s products are specifically designed
and/or manufactured by the warrantor for the buyer’s use or purposes, except for the
limited warranty stated above.The warrantor will not be responsible for any indirect,
incidental, special, consequential, or punitive damages or other loss, including, but
not limited to, damage to or loss of other property or equipment and personal injuries,
whether to purchaser or others. The warrantor shall in no event be liable to the pur­chaser for any amount in excess of the cost of repair and/or replacement of the unit.

Toll-Free Information Line:

1-800-622-4714

Manufactured by:

MABIS Healthcare Inc.

1931 Norman Drive • Waukegan, IL 60085

847-680-6811 • FAX [phone] • www.mabis.net

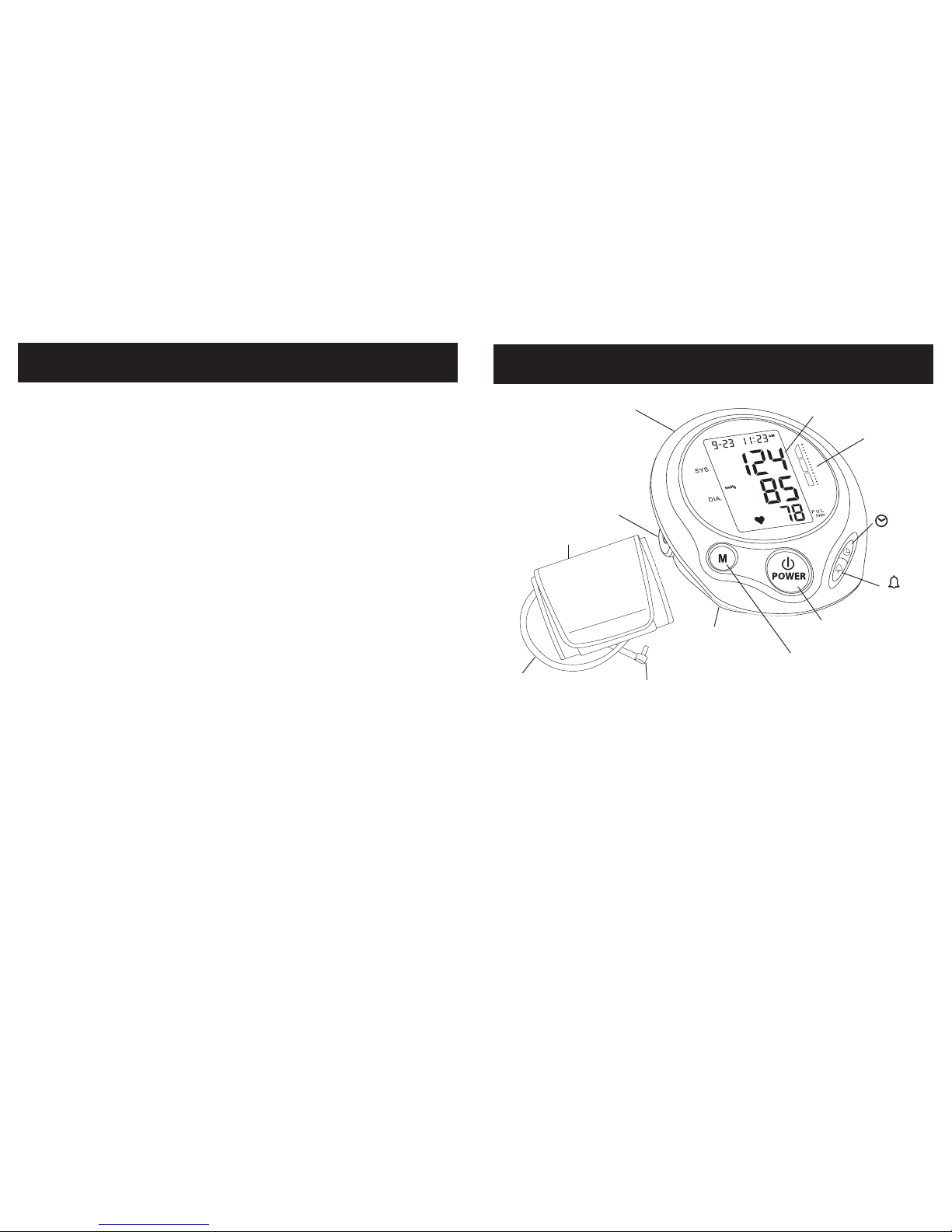

Product Identification and Caution

3

Caution

While taking a measurement, you can stop the inflation or deflation
process of the cuff at any time by pressing the POWER Button.

Arm cuff

Tubing

Connector

Digital Display

WHO (World Health

Organization)

Indicator

Time Set
Button

Alarm

Mode Selection

Button

Battery

Compartment

Cuff Jack

AC Adapter Connector

POWER Button

Memory Button

Introduction

2

To achieve the maximum benefit from your blood pressure monitor, we
recommend that you first consult with your physician or trained health care
professional.

Thank you for purchasing an Automatic Blood Pressure Monitor. With
proper care and use, your monitor will provide you with many years of
reliable readings.

The method of measurement that your Automatic Monitor uses is called
the oscillometric method. The monitor detects your blood’s movement
through the artery in your arm and converts the movements into a digital
reading. The oscillometric method does not require a stethoscope, making
the monitor easy-to-use.

Your Automatic Monitor is specially enhanced with Fuzzy Logic technology.
The unit will inflate to the optimum level and deflate at a constant rate,
based on your individual pressure oscillations.Your blood pressure and
pulse readings will be clearly displayed on the large digital panel.

Blood pressure readings determined with this device are equivalent to
measurements obtained by a trained observer using the cuff/stethoscope
auscultation method, within the limits prescribed by the American National
Standard for Electronic or Automated Sphygmomanometers.

5

General Blood Pressure Information

4

What is Blood Pressure?

Blood pressure is the pressure that is exerted by blood flowing against the
walls of the blood vessels throughout your body.

Your heart, which is the center of the circulatory system, provides the
force for the blood to flow or circulate. When your heart contracts or beats,
the blood is forced through the blood vessels increasing the pressure. This
is the highest pressure in the cycle or what is referred to as SYSTOLIC
BLOOD PRESSURE. In between beats, your heart relaxes and your blood
pressure decreases. This is referred to as DIASTOLIC BLOOD
PRESSURE.

This complete series of events which occurs in a single heartbeat is
known as the CARDIAC CYCLE.

Your Digital Blood Pressure Monitor will automatically read your blood
pressure and display both systolic and diastolic readings on the screen.
Your systolic will be positioned as the upper number and the diastolic
reading will be the lower number.

(systolic)

120

/80 (diastolic)

Blood pressure is measured in millimeters (mm) of Mercury (Hg) and is
generally recorded with the systolic pressure (120) listed first and the
diastolic pressure (80) listed second. The numbers are typically separated
by a slash mark (/ ) as shown above.

Both pressure readings, the SYSTOLIC and the DIASTOLIC, are
necessary for a physician to evaluate the status of a patient’s blood
pressure.

Please contact your physician for specific information regarding your own
blood pressure.

What Influences Blood Pressure?

Many factors such as genetics, age, sex, altitude, physical activity, anxiety,
muscular development, certain medications or even the time of day can
influence blood pressure. Influences such as sleep or relaxation decreases
blood pressure, while anxiety or exercise increases blood pressure.

Why Monitor Your Blood Pressure at Home?

A visit to a physician’s office can be a stressful situation for a patient. And,
anxiety is a known factor in raising blood pressure. This temporary
occurrence of elevated blood pressure at the physician’s office is
commonly referred to as “white coat syndrome”.

Whether or not you experience “white coat syndrome”, home blood
pressure monitoring provides you with the opportunity to supplement your
physician’s office measurements. These home readings, when taken over
a period of time, can show an accurate indication of change. Furthermore,
your records can assist your physician in evaluating your health and in
making important decisions in the diagnosis and treatment of your
condition. Because of this, it is important to take consistent, daily
measurements of your blood pressure.

The variations in your individual readings should only be interpreted by
your physician or a trained health care professional.

WHO Blood Pressure Classifications

Standards for assessment of high or low blood pressure, regardless of
age, have been established by the World Health Organization (WHO) as
shown in the chart on the following page.

7

Important Information Before Use

1. Blood pressure measurements should only be interpreted by a
physician or a trained health care professional who is familiar with your
medical history.Through regular use of this device and recording of
your measurements, you can keep your physician informed of the
changes in your blood pressure.

2. Perform your measurement in a quite place. You should be seated in a
relaxed position.

3. Avoid smoking, eating, taking medication, alcohol consumption or
physical activity 30 minutes prior to taking a reading. If you are
exhibiting signs of stress, avoid taking your measurement until the
feeling subsides.

4. Rest 15 minutes prior to taking a reading.

5. Remove any constrictive clothing or jewelry that may interfere with the
cuff placement.

6. Keep the monitor stable during measurements. Remain still; do not talk
during measurements.

7. Record your daily blood pressure and pulse readings on a chart.

8. Take your readings at the same time, each day (or as recommended by
your physician) to get an accurate indication of change in your true
blood pressure.

9. Wait a minimum of 15 minutes between readings to allow for the blood
vessels to return to normal. The wait time may vary depending on your
individual physiological characteristics.

10. This device is intended for adult use.

While taking a measurement, you can stop the inflation or deflation
process of the cuff at any time by pressing the POWER Button.

6

This chart is only a general guideline. Please contact your physician to
determine your NORMAL BLOOD PRESSURE.

Variations in Blood Pressure

Blood pressure can be influenced by many factors. This change can occur
from moment to moment. Normally, blood pressure is lowest during the
sleeping period and rises during the day. The graph below represents the
variations in blood pressure shown over a day with measurements taken
every 5 minutes.

The dotted line represents
the sleep period. The rise in
blood pressure at 1 PM
(A in the graph) corresponds
to a stressful occurrence
and at 7 PM (B in the graph)
a period of exercise.

12 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11

AMPMTime

Blood Pressure (mmHg)

II

II

II

II

II

II

II

II

II

II

II

II

II

II

II

II

II

II

II

II

II

II

II

II

sleep

Optimal
Normal
High - Normal
Mild Hypertension

Borderline
Moderate Hypertension
Severe Hypertension

Isolated Systolic Hypertension

Borderline

CATEGORY

<120

<130
130-139
140-159
140-149
160-179

≥180

≥140

140-149

<80

<85
85-89
90-99
90-94

100-109

≥110

<90

<90

SYSTOLIC (mmHg)

DIASTOLIC (mmHg)

To change the batteries:

1. Open the battery cover,

Fig. 2.

2. Making sure the battery polarity is correct, install
four AA alkaline batteries,

Fig. 3.

3. Close the battery cover,

Fig. 4.

NOTE: It is recommended to remove the batteries if the unit will not be
used for an extended period of time.

9

Setting the Date/Time

1. Press the Time Set Button to enter into the
Time Adjustment mode. The blinking Month will
display,

Fig. 1.

2. Press the ‘M’ Button to change.

3. Press the Time Set Button to confirm entry,
Fig. 2.

4. The blinking Date,

Fig. 2, followed by Year,
Hour and Minutes will display. Repeat steps
2 and 3 to adjust the date/time setting.

5. Your unit is now ready to take a reading, or
press the POWER Button to turn the unit off,
Fig. 3.

Press the Button

blinking Month

changing Month

confirm the entry

8

Battery Installation/Replacement

Replace the batteries when the Low Battery symbol
appears on the display,

Fig. 1, or when the display

remains blank when the POWER Button is pressed.

Fig. 1

Fig. 2

Fig. 3

Fig. 4

AC Power Adapter

An AC adapter is included for battery-free
operation. The AC adapter plugs into the
side of the unit as shown. Please remember
to practice electrical safety precautions
while using the adapter.

AC Adapter

Output: 6V DC 1A (5.5Ø/2.1Ø)

AC Adapter

AC Adapter Connection

Fig. 2

Fig. 1

Fig. 3

11

4. After the hour is confirmed, the minutes will begin to

flash,

Fig. 5. Press the ‘M’ Button to change the
minutes. Once the correct minutes are displayed, press
the Time Set Button to confirm.

5. The alarm feature must be turned on immediately after
setting the time for the alarm. Press the ‘M’ Button to
turn the alarm on,

Fig. 6. Press the ‘M’ Button a second

time to turn the alarm off,

Fig. 7.

6. Press the POWER Button to turn the unit off.

Fig. 5

Fig. 6

Fig. 7

10

Setting the Alarm Clock

Fig. 1

Fig. 2

Fig. 3

Your automatic digital blood pressure monitor features an alarm clock. The
alarm can be set to ring at three different times in the day. The alarm is
especially helpful if you are required to measure your blood pressure at
specific times (for example: 7:00 a.m., 12:00 p.m. and 10:00 p.m.).

To set the alarm clock:

1. Press the Alarm Button to enter into the alarm setting mode.

2. Continue to press the Alarm Button to select the alarm to adjust,
Figs. 1-3.

3. With the chosen alarm screen displayed, the hour will
begin to flash at the top of the screen, Fig. 4. Press the
‘M’ Button to change the hour. Once the correct hour is
displayed, press the Time Set Button to confirm.

Fig. 4

13

6. The bottom edge of the cuff should be
positioned approximately one inch ABOVE
the elbow joint,

Fig. 3.

7. Reaching underneath your left arm with your
right hand, pull the end of the cuff towards
your body to tighten the cuff,

Fig. 4. Wrap and
secure the cuff making sure that the ( ) mark
remains as shown,

Fig. 2.

8. The cuff should fit comfortably, yet snugly
around your arm. You should be able to insert
one finger between your arm and the cuff.

NOTE: The cuff size is suitable for use when the vertical ‘index’ mark is
within the horizontal ‘OK’ range. A different sized cuff is needed if the
‘index’ mark is outside the ‘OK’ range.

Fig. 3

Fig. 4

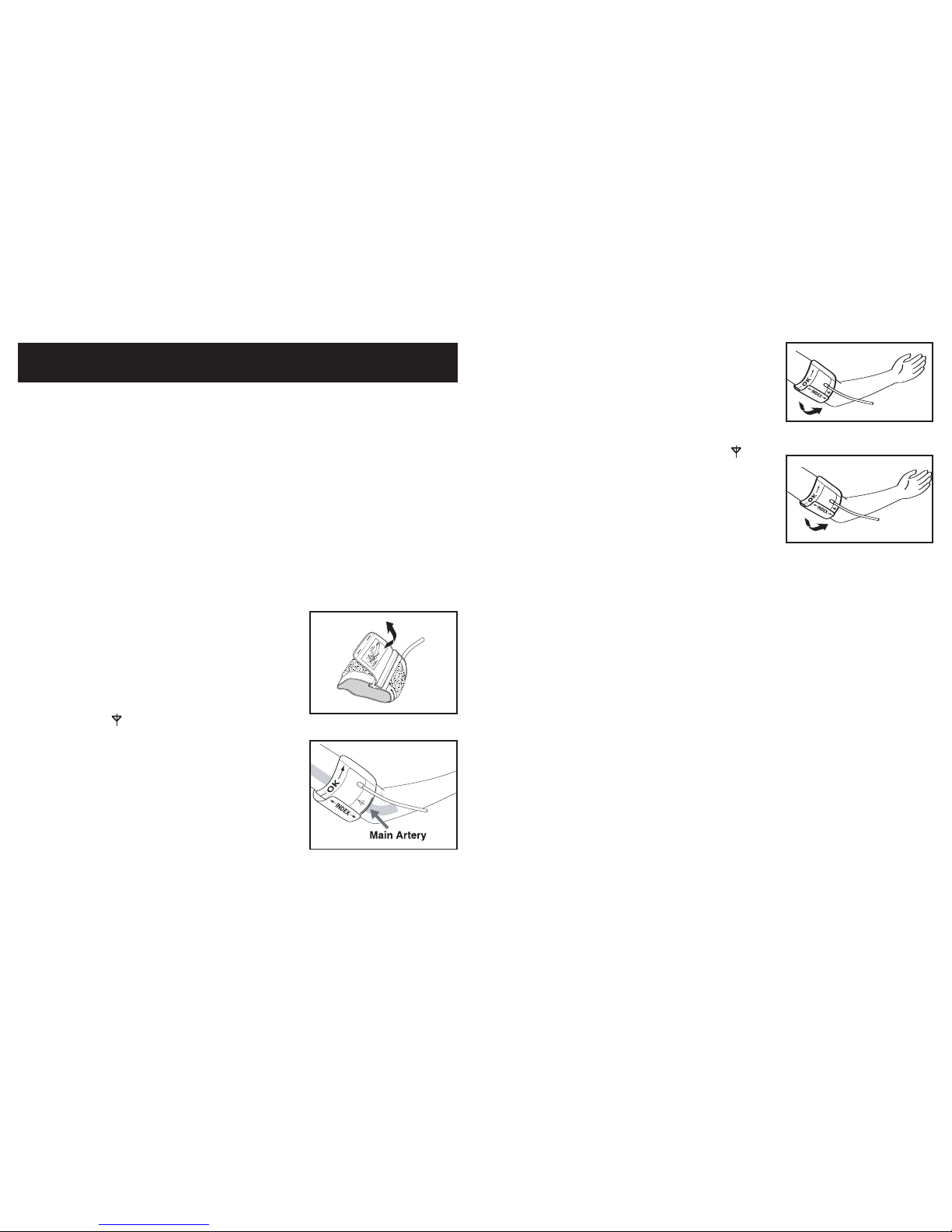

Applying Your Blood Pressure Cuff

Avoid smoking, eating, taking medication, alcohol consumption or physical
activity 30 minutes prior to taking a reading. If you are exhibiting signs of
stress, avoid taking your measurement until the feeling subsides. Rest 15
minutes prior to taking a reading.

NOTE: If for any reason you are unable to or should not use your left arm,
please modify the following instructions and apply the cuff to your right
arm. Your physician can tell you which arm is best for you to use.

1. Remove any constrictive clothing or jewelry that may interfere with the
cuff placement.

2. Be seated with your feet flat on the floor.

3. Position the cuff on a solid surface with the tubing facing UP and AWAY
from you. The metal bar on the cuff should be to the left of the tubing.

4. Widen or open the cuff by pulling or rolling
the bottom of the cuff towards the right,
Fig. 1.This should open the cuff, creating a
cylinder. Do not extend the cuff beyond the
metal bar.

5. Insert your left arm into the cuff (cylinder).
Position the ( ) mark over the main artery
(on the inside of your arm),

Fig. 2.

I

NDE X



Fig. 1

Fig. 2

12

15

7. Once the systolic pressure is reached, the
cuff will exhaust all air.

8. Your blood pressure (systolic and diastolic)
measurement and pulse rate will be
simultaneously displayed,

Fig. 7.

9. Your reading will be automatically stored in
memory.

10. The WHO Indicator, located to the right of
the digital display,

Fig. 8, will indicate your reading
in a range (normal, high-normal, high) in
accordance with standards set by the World Health
Organization (WHO), (see chart below).

11. To conserve energy, press the POWER Button to
turn the unit off. Otherwise, the unit will
automatically shut off after approximately 2 minutes.

Fig. 7

Fig. 8

Systolic

Diastolic

Pulse

14

Taking Your Blood Pressure Reading

Proceed only after reading the previous sections of this manual.

1. Position the monitor on a flat, stable surface with
the digital display in view. Insert the cuff tubing
connector into the left side of the monitor,

Fig. 1.

2. Rest your elbow on a solid surface with your
palm facing upward. Elevate your arm so that
the cuff is at the same level as your heart,

Fig. 2.

Relax your left hand.

3. Press the POWER Button. The unit will run a
self-test,

Fig. 3.

4. After the self-test, the values for the last reading
will appear on the display,

Fig. 4.

5. The cuff will automatically begin to inflate, with
the display showing the increasing pressure in
the cuff. As the pressure increases, an arrow
pointing up will appear on the display,

Fig. 5.

6. Upon reaching the optimum level, the display will show the decreasing
pressure,

Fig. 6, by displaying an arrow pointing down.

Fig. 1

Fig. 2

Fig. 3

Fig. 4 Fig. 5 Fig. 6

17

Description of Display Symbols

SYMBOL CONDITION ACTION

Appears when pulse reading
is displayed.

Record pulse reading.

Appears when recalling a
measurement from memory.

Memory recall function
in progress.

Appears when battery
voltage is excessively low.

Replace batteries with
new ones.

Appears when cuff is
deflating.

Measurement in
progress.

Appears when alarm is set. Alarm function active.

Appears when cuff is
inflating.

Measurement in
progress.

16

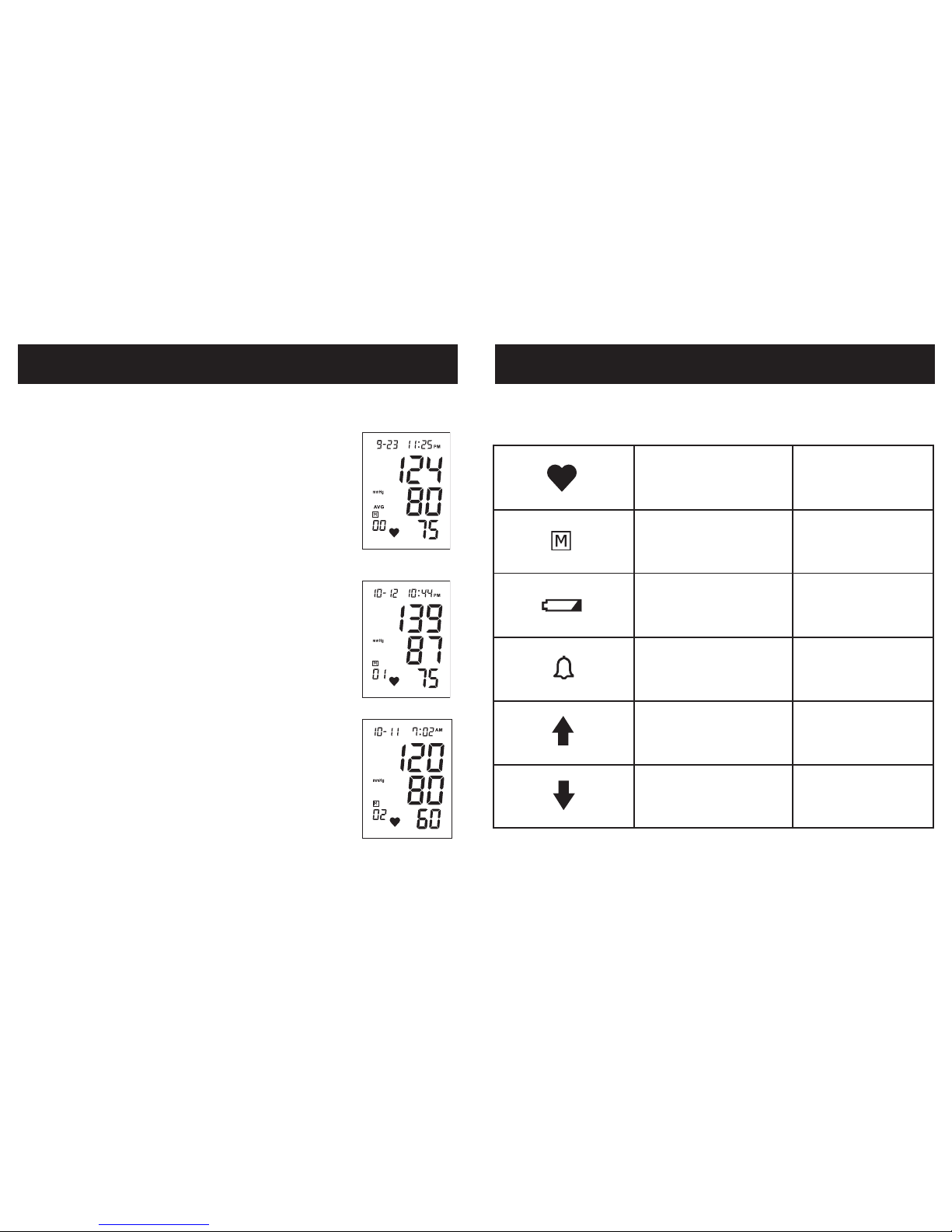

Recalling Measurements in Memory

You can recall up to 60 measurements plus an average of all currently
stored measurements in memory to share with your physician or trained
healthcare professional.

1.Press the ‘M’ Button. The first reading displayed is the

average of all measurements stored in memory. The
letters ‘AVG’ will appear on the display,

Fig. 1.

2.Continue to press the ‘M’ Button to view the next

previously stored measurement,

Figs. 2-3.

NOTE: The memory bank can store up to 60 readings.
When the number of readings exceeds 60, the oldest
data will be replaced with the new record.

Fig. 1

Fig. 2

Fig. 3

19

Care and Maintenance

Error Codes

1. Disconnect the cuff tubing from the monitor prior to storing.

2. Only use a soft, dry cloth to clean your blood pressure monitor.

3. Avoid using any types of liquids on the monitor or cuff.

4. Do not store the unit where it will be exposed to direct sunlight, dust or
humidity.

5. Avoid extreme temperatures.

6. Never disassemble the monitor or cuff.

7. Dropping or subjecting your blood pressure monitor to strong shocks
should be avoided.

Err 0 No pulse is detected
Err 1 Inflation rate is too low
Err 2 Systolic reading unattainable
Err 3 Cuff pressure is too high
Err 4 Diastolic pressure is outside of operation range
Err 5 Cuff deflated too fast
Err 6 Cuff deflated too slow
Err 7 Systolic pressure is outside of operation range
Err 8 Overall pressure is outside of operation range
Err 9 Cuff is unable to inflate to the necessary pressure level

18

Troubleshooting

If any abnormality occurs during use, please check and correct the
following:

Condition Correction

Display is blank when power is on. Check and correct the polarity of

the installed batteries. Reinstall or
replace batteries.

Measurement incomplete or Review and follow ‘Applying Your
abnormally low or high values Blood Pressure Cuff’ and ‘Taking
displayed. Your Blood Pressure Reading’

sections. Replace the batteries.

Measurements are different from Remember, blood pressure
those typically measured by readings are influenced by physical
physician or every measurement and mental conditions and/or even
reading is different. the time of day. Daily measurement

recordings should be interpreted
by your physician.

Product Specifications

20

Name and Model Number MABIS Deluxe SmartRead®Plus Automatic Digital

Blood Pressure Monitor, 04-278-001, 04-278-006

Display System Digital display/LCD
Measuring Method Oscillometric
Power Source 4 AA batteries
Measuring Range Pressure: 30 to 280 mmHg

Pulse: 40-200 beats/minute

Accuracy Pressure: ± 3 mmHg

Pulse: ±4% of reading

Pressurization Automatic pressurization by pump
Deflation Automatic pressure release valve
Memory Built-in memory enabling display of up to

60 measurements plus average of all currently
stored measurements

Alarm Clock Tone Monitor will sound three times per day if activated
WHO Indicator Indicator light illuminates
Automatic Power Off Approximately 2 minutes after last button operation
Battery Life Approximately 300 measurements
Operation

Temperature 50°F – 104°F (10°C – 40°C)
Humidity 15% to 95% RH (non-condensing)

Storage

Temperature

-4°F – 122°F (-20°C – 50°C)

Humidity 15% to 95% RH (non-condensing)
Weight 9.2 oz. (without batteries)
Dimensions 5-1/2” x 5” x 2-1/2”
Arm Circumference Range Adult size fits arm circumference:

9” – 13” (23-33 cm)
Large adult size fits arm circumference:
13” – 17” (33-43 cm)

Accessories Cuff, Detailed Guidebook, four AA batteries, Quick

Start Guides

Options (sold separately) Adult size cuff, Large Adult size cuff, AC adapter
Specifications are subject to change without notice.

#91-032-278 08/04

©2004 MABIS Healthcare Inc.

MANUAL DE INSTRUCCIONES

Monitor Automático Digital para

Presión Arterial SmartRead

®

con

Memoria y Alarma de Lujo

04-278-001 (Brazalete tamaño adulto)

04-278-006 (Brazalete tamaño adulto grande)

Sírvase leer toda esta guía

antes de operar la unidad.

Inglés • Español

Índice

23

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Indentificación del Producto y Precaución . . . . . . . . . . . . . . . . . . . . . . . 25

Información General Acerca de la Presión Arterial . . . . . . . . . . . . . . 26-28

Información Importante Previo al Uso . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Colocación/Cambio de Baterías . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Cómo Colocar la Fecha/Hora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Cómo Configurar la Alarma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-33

Cómo Colocar el Brazalete de Presión Arterial . . . . . . . . . . . . . . . . 34-35

Cómo Tomar la Lectura de la Presión Arterial . . . . . . . . . . . . . . . . . 36-37

Cómo Llamar Mediciones de la Memoría . . . . . . . . . . . . . . . . . . . . . . . 38

Descripción de los Símbolos del Visor . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Análisis de Fallas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Códigos de Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Cuidado y Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Especificaciones del Producto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Ejemplo de Registro de Preción Arterial . . . . . . . . . . . . . . . . . . . . . . . . 43

Registro de Preción Arterial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Garantia Limitada Vitalicia

Este Monitor de Presión Arterial tiene garantía contra defectos de fabricación
durante la vida del comprador registrado original, en condiciones de uso normal. La
garantía limitada no se aplica al uso en cualquier aplicación clínica o comercial. Si la
unidad no funciona durante la vida del comprador registrado original, devuélvala
previamente pagada junto con $5,00.- en concepto de gastos de envío y seguro a:
Departamento de Reparaciones, 1931 Norman Drive, Waukegan, IL 60085. Si el
garante determina que se trata de un defecto de fabricación, se reparará o sustituirá
la unidad, a opción de esta. La reparación o reemplazo de la unidad es el único
recurso que otorga esta garantía limitada. Esta garantía le otorga derechos legales
específicos, que varían de un estado a otro. Como condición de la presente
garantía, se deberá completar la tarjeta adjunta de registro de la garantía y enviarla
a nuestras oficinas dentro de los 10 días de la fecha de compra.

Esta Garantía Limitada constituye la única responsabilidad y obligación del garante
de reparar y/o cambiar materiales o componentes. No otorgamos otras garantías
expresas o implícitas, que surjan de la operación de la ley o de otra manera, o
cualquier garantía de comerciabilidad o adaptabilidad para un uso o propósito
específico, ya fuera o no que el uso o propósito hubiese sido divulgado al garante en
especificaciones, dibujo o de otra manera, y ya fuera o no que los productos del
garante hubiesen sido específicamente diseñados y/o fabricados por el garante para
el uso o propósito del comprador, excepto por la garantía limitada indicada
anteriormente. El garante no será responsable por los daños indirectos, incidentales,
especiales, consecuentes o punitivos, u otras pérdidas, incluyendo, sin limitación,
daños o pérdidas de otros bienes o equipos y lesiones personales, ya sea al
comprador o a otros. El garante no será de ninguna manera responsable frente al
comprador por cualquier monto que supere el costo de reparación y/o cambio de la
unidad.

Línea Gratuita de Atención al Cliente

1-800-622-4714

Fabricado por:

MABIS Healthcare Inc.

1931 Norman Drive • Waukegan, IL 60085

847-680-6811 • FAX [phone] • www.mabis.net

Identificación del Producto y Precaución

25

Precaución

Mientras toma una medición, puede detener el proceso de inflado o
desinflado del brazalete en cualquier momento con sólo pulsar el Botón
de POWER.

Brazalete
para el Brazo

Tubo

Conector del Tubo

Visor Digital

Indicador WHO

(Organización

Mundial de la

Salud)

Botón
para
Configurar
la Hora

Botón

de Selección del

Modo Alarma

Compartimiento

de las Baterías

Soporte del

brazalete

Conector Adaptador de CA

Botón para POWER

Botón para Llamar la Memoria

Introducción

24

Para obtener el máximo beneficio del monitor de presión arterial, se
recomienda consultar primero con el médico o profesional capacitado del
área de salud.

Gracias por comprar un Monitor Digital Automático de Presión Arterial.
Con el debido cuidado y uso, obtendrá lecturas confiables durante
muchos años.

El método de medición que emplea el Monitor Automático se denomina
oscilométrico. El monitor detecta el movimiento de la sangre por la arteria
del brazo y lo convierte en lectura digital. El método oscilométrico no
requiere del uso de un estetoscopio; por lo que el onitor resulta fácil de
usar.

Su Monitor Automático fue especialmente mejorado con la tecnología
Fuzzy Logic. La unidad se inflará hasta alcanzar el nivel óptimo y se
desinflará a una velocidad constante, según las oscilaciones de presión
individuales. Su presión arterial y las lecturas del pulso se mostrarán
claramente en el gran panel digital.

Las lecturas de presión arterial determinadas con este dispositivo
equivalen a las obtenidas por un observador capacitado que emplee el
método de auscultación con brazalete/estetoscopio, dentro de los límites
prescritos por la American National Standard for Electronic or Automated
Sphygmomanometers (Norma Nacional Estadounidense de
Esfigmomanómetros Electrónicos o Automatizados).

27

¿Qué influye en la presión arterial?

Muchos factores relacionados con la genética, edad, sexo, altitud,
actividad física, ansiedad, desarrollo muscular, ciertos medicamentos e
incluso el momento del día pueden influir en la presión arterial. Factores
como el dormir y la relajación disminuyen la presión arterial, mientras que
la ansiedad o el ejercicio físico la aumentan.

Por Qué Controlar la Presión Arterial en Hogar?

La visita al consultorio de un médico puede resultar estresante para un
paciente.Y, la ansiedad, es un factor que, se sabe, eleva la presión
arterial. Esta situación temporal de presión arterial elevada en e
consultorio del médico se conoce comúnmente con el nombre de
‘síndrome del delantal blanco’.

Experimente o no dicho síndrome, el control de la presión arterial en el
hogar le brinda la oportunidad de complementar las mediciones
realizadas en el consultorio del médico. Cuando dichas lecturas en el
hogar se toman durante un período de tiempo, pueden indicar un cambio
preciso. Asimismo, sus registros pueden serle de utilidad a su médico en
la evaluación de la salud y en la toma de importantes decisiones en
cuanto al diagnóstico y tratamiento de su condición. Debido a ello, es
importante tomar mediciones diarias y consistentes de la presión arterial.

Las variaciones en las lecturas individuales sólo debe interpretarlas su
médico o un profesional capacitado del área de salud.

OMS (Organización Mundial de la Salud) Clasificaciones de la
Presión Arterial

La Organización Mundial de la Salud (OMS) ha establecido normas para
la evalución de la presión arterial baja or alta, independientemente de la
edad, según se indica en el siguiente diagrama:

Información General Acerca de la Preción Arterial

26

¿Qué es la presión arterial?

La presión arterial es la que ejerce la sangre al fluir por las paredes de
los vasos sanguíneos del organismo.

El corazón, centro del sistema circulatorio, ofrece la fuerza para que la
sangre fluya o circule. Cuando se contrae o late, la sangre se impulsa a
través de los vasos sanguíneos y aumenta la presión. Esta es la presión
más alta en el ciclo o la denominada PRESIÓN ARTERIAL SISTÓLICA.
Entre cada latido, el corazón se relaja y la presión arterial disminuye; lo
cual se conoce con el nombre de PRESIÓN ARTERIAL DIASTÓLICA.

Esta serie completa de eventos que tiene lugar en un solo latido del
corazón se denomina CICLO CARDÍACO.

El Monitor Automático MABIS leerá automáticamente su presión arterial y
mostrará las lecturas sistólica y diastólica en la pantalla. La presión
sistólica estará indicada por el número superior y la diastólica, por el
inferior.

(sistólica)

120

/80 (diastólica)

La presión arterial se mide en milímetros (mm) de mercurio (Hg) y, por lo
general, al registrarla, se indica primero la presión sistólica (120) y la
diastólica (80) después. Típicamente, los números están separados por
una barra ( / ) según se indica más arriba.

Ambas lecturas, la SISTÓLICA y la DIASTÓLICA, son necesarias para
que un médico pueda evaluar el estado de la presión arterial de un
paciente.

Póngase en contacto con su médico para recibir información específica
acerca de su presión arterial.

29

Información Importante Previo al Uso

1. Las mediciones de la presión arterial sólo debe interpretarlas un
médico o profesional capacitado del área de salud familiarizado con su
historia clínica. Con el uso periódico de este dispositivo y el registro de
las mediciones, podrá mantener informado al médico de los cambios
registrados en su presión arterial.

2. Tome las mediciones en un lugar tranquilo. Debe estar sentado y
relajado.

3. Evite fumar, comer, tomar medicamentos, el consumo de alcohol o la
actividad física 30 minutos antes de la lectura. Si evidencia signos de
estrés, evite tomarse la presión mientras esa sensación no haya
desaparecido.

4. Descanse 15 minutos antes de tomar una lectura.

5. Retire toda indumentaria o accesorio apretado que pudiere interferir
con la colocación del brazalete.

6. Mantenga el monitor estable durante la medición para lograr una
lectura precisa. Permanezca quieto; no hable durante la medición.

7. Registre en una planilla las lecturas diarias de presión arterial y pulso.

8. Tome las lecturas todos los días a la misma hora (o según lo
recomendado por el médico) a fin de obtener una indicación precisa
del cambio en la presión arterial real.

9. Espere, como mínimo, 15 minutos entre lecturas a fin de permitir que
los vasos sanguíneos regresen a su condición normal. El tiempo de
espera puede variar; lo cual dependerá de las características
fisiológicas individuales.

10. Este dispositivo ha sido diseñado para uso en adultos.

Se puede detener el proceso de inflado y desinflado con sólo pulsar el
Botón de POWER.

28

Este cuadro es sólo una guía general. Consulte a su médico o profesional
capacitado en el campo de la salud para determinar su presión arterial
NORMAL.

Variaciones de la Preción Arterial

Muchos factores influyen en la presión arterial y puede variar de un
momento a otro. Normalmente, la presión arterial es más baja durante el
sueño y se eleva durante el día. El gráfico a continuación representa las
variaciones de la presión arterial durante el día con mediciones tomadas
cada 5 minutos.

La línea de puntos representa
el período de sueño. El
aumento de la presión arterial
a la 1 p.m. (A en el gráfico)
corresponde a un hecho
estresante y a las 7 p.m.
(B en el gráfico) a un período
de ejercicios físicos.

Optima
Normal
Alto - Normal
Hipertensión leve

En el límite
Hipertensión moderada
Hipertensión grave

Hipertensión Sistólica Aislada

En el límite

CATEGORIA

<120

<130
130-139
140-159
140-149
160-179

≥180

≥140

140-149

<80

<85
85-89
90-99
90-94

100-109

≥110

<90

<90

SISTÓLICA (mmHg)

DIASTÓLICA(mmHg)

Para cambiar las baterías:

1. Abra la tapa del compartimiento de las baterías,

Fig. 2.

2. Asegúrese de que la polaridad de las baterías sea
la correcta y luego coloque cuatro baterías AA
alcalinas,

Fig. 3.

3. Cierre la tapa del compartimiento de las baterías,

Fig. 4.

NOTA: Recomendamos quitar las baterías si la unidad permanecerá
fuera de funcionamiento durante un prolongado período.

31

Cómo Colocar la Fecha/Hora

1. Presione el Botón para Configurar la Hora
para ingresar en el modo Ajuste de la Hora.
Aparecerá Mes en forma intermitente,

Fig. 1.

2. Presione el Botón ‘M’ para cambiar.

3. Presione el Botón para Configurar la Hora
y confirmar la información ingresada,

Fig. 2.

4. Aparecerá la Fecha, en forma intermitente,
seguida por el Año, la Hora y los Minutos. Repita
los pasos 2 y 3 para ajustar la fech y/o la hora.

5. Su unidad ahora está lista para hacer una
lecturea, de lo contrario presione POWER para,
apagar la unidad,

Fig. 3.

Presione Botón

mes titilando

cambiar mes

confirmar el ingreso

Fig. 2

Fig. 1

Fig. 3

30

Colocación/Cambio de Baterías

Cambie las baterías cuando aparezca el símbolo de
Poca Batería en el visor,

Fig. 1, o cuando el visor
permanezca en blanco al presionar el Botón de
POWER.

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Adaptador de CA

Puede adquirir un adaptador para corriente
alterna para un funcionamiento sin batería. El
adaptador para CA se conecta en un lado de la
unidad como se muestra. Por favor recuerde
tomar medidas de seguridad con respecto a la
electricidad al usar este adaptador.

Adaptador de CA

Salida: 6V DC 1A (5.5Ø/2.1Ø)

Adaptador de CA

Conexión del adaptador de CA

33

4. Una vez que la hora se confirme, los minutos
comenzarán a titilar,

Fig. 5. Presione el Botón ‘M’ para
cambiar los minutos. Una vez que aparecen los
minutos correctos, presione el Botón para Configurar
la Hora para confirmar.

5. La opción de alarma debe encenderse inmediatamente
luego de configurar la hora para la alarma. Presione
el Botón ‘M’ para encender la alarma,

Fig. 6. Presione
el Botón ‘M’ una segunda vez para desactivar la
alarma, Fig. 7.

6. Presione el Botón POWER para apagar la unidad.

Fig. 5

Fig. 6

Fig. 7

32

Cómo Configurar la Alarma

Fig. 1

Fig. 2

Fig. 3

Su monitor de presión arterial digital y automático viene con alarma, la
cual se puede configurar para que suene a tres horas diferentes del día.
La alarma resulta especialmente útil si necesita medir su presión arterial
a determinadas horas del día (por ejemplo: 7:00 a.m., 12:00 p.m. y
10:00 p.m.).

Para configurar la alarma:

1. Presione el Botón de Alarma para ingresar en el modo de
configuración de la alarma.

2. Continúe presionando el Botón de Alarma para seleccionar la alarma
que se debe ajustar,

Figs. 1-3.

3. Con la exhibicion elegida de la pantalla del alarmar, la
hora comenzará a titilar en la parte superior de la
pantalla. Presione el Botón ‘M’ para cambiar la hora.
Cuando aparezca la hora correcta, presione el Botón
para Configurar la Hora .

Fig. 4

35

6. El borde inferior del brazalete debería
colocarse aproximadamente una pulgada por
ARRIBA del codo,

Fig. 3.

7. Con la mano derecha yendo por debajo,
tome el brazo izquierdo y estire el extremo
del brazalete hacia usted para ajustar el
brazalete,

Fig. 4. Enrolle de manera segura
el brazalete, verificando que el signo ( )
permanezca como se muestra el la Fig. 2.

8. El brazalete debe calza cómodamente pero
ajustado alrededor del brazo y no debe
incomodar. Tiene que poder insertar un
dedo entre el brazo y el brazalete.

NOTA: El tamaño del brazalete es el adecuado cuando el signo ‘index’
vertical esté dentro del rango horizontal ‘OK’. Se necesita un tamaño
diferente de brazalete si el signo ‘index’ queda fuera del rango ‘OK’.

Fig. 3

Fig. 4

Cómo Colocar el Brazalete de Presión Arterial

Evita fumar, comer, tomer medicamentos, el consume de alcohol o la
actividad física 30 minutos antes de la lectura. Si evidencia signos de
estrés, evite tomarse la presión mientras esa sensaciónno haya
desaparecido.

NOTA: Si por algún motivo no puede o no debe usar su brazo izquierdo,
modifique las siguientes instrucciones y coloque el brazalete en so brazo
derecha. Su médico puede decirle qué brazo debe usar.

1. Quite cualquier ropa o joyas ajustadas que puedan interferir con la
colocación del brazalete.

2. Siéntese con los pies apoyados sobre el piso.

3. Apoye el brazalete sobre una superficie sólida con el tube mirando
hacia ARRIBA y LEJOS suyo. Esto debería abrir el brazalete, creando
un cilindro.

4. Agrande o abra el brazalete extendiendo o
enrollando la parte inferior del brazalete hacia
la derecha. Esto debería abrir el brazalete,
creando un cilindro. Esto debería abrir el
brazalete, creando un cilindro. No extienda el
brazalete más allá de la barra de metal,
Fig. 1.

5. Inserte el brazo en el brazalete (cilindro).
Coloque el signo ( ) sobre la arteria pricipal
(en el parte interna del brazo),

Fig. 2.

I

NDE X



Fig. 1

34

Fig. 2

37

6. Cuando alcance el nivel óptimo, en la
pantalla se verá la presión bajando
mediante una flecha que apunta hacia
abajo,

Fig. 6.

7. Una vez que se alcanza la presión sistólica,
el brazalete eliminará todo el aire.

8. La unidad mostrará la medición de la
presión arterial (sistólica y diastólica) y las
pulsaciones,

Fig. 7.

9. Las lectura se guardará en la memoria
automáticamente.

10. El indicador WHO, ubicado en la parte derecha
de la pantalla digital,

Fig. 8, le indicará la lectura
dentro de un rango (normal, normal-alto, alto) de
acuerdo con las normas establecidas por la
Organización Mundial de la Salud (WHO), (consulte
el gráfico que aparece a continuación).

11. Para conservar energía, presione el Botón POWER para apagar la
unidad. De lo contrario, la unidad se apagará automáticamente
después de alrededor de 2 minutos.

Fig. 7

Fig. 8

130

140

85

90

Sistólica

Diastólica

Pulsaciones

36

Cómo Tomar la Lectura de la Presión Arterial

Proceda luego de haber leído las secciones anteriores de este manual.

1. Coloque el monitor sobre una superficie plana y
estable con el panel del visor digital a la vista.
Inserte el conector del tubo del brazalete en el
lado izquierdo del monitor,

Fig. 1.

2. Apoye el codo sobre un superficie sólida con la
palma mirando hacia arriba. Eleve el brazo de
manera que el brazalete quede al mismo nivel
del corazón,

Fig. 2. Relaje la mano izquierda.

3. Presione el Botón de POWER. La unidad hará un
autoexamen,

Fig. 3.

4. Una vez realizada la prueba automática,
aparecerán los valores de la última lectura en
la pantalla,

Fig. 4.

5. El brazalete comenzará a inflarse de inmediato
y en la pantalla se verá la presión en aumento
en el brazalete. Aparecerá una flecha apuntando hacia arriba en la
pantalla, a medida que vaya aumentando la presión,

Fig. 5.

Fig. 1

Fig. 2

Fig. 3

Fig. 4 Fig. 5 Fig. 6

39

Descripción de los Símbolos del Visor

SÍMBOLO CONDICIÓN ACCIÓN

Aparece cuando se muestra
la lectura del pulso.

Grabe la lectura del
pulso.

Aparece cuando se llama
una medida de la memoria.

Función de llamado de
la memoria en curso.

Aparece cuando el voltaje de
la baterías es demaslado
bajo.

Coloque baterías nuevas.

Aparece cuando el
brazalete se está
desinflando.

Medición en curso.

Aparece cuando se
configura la alarma.

La función alarma
está activa

Aparece cuando el
brazalete se está inflando

Medición en curso.

38

Cómo Llamar las Mediciones de la Memoria

Puede llamar hasta 60 lecturas totales y también el promedio de todas las
lecturas grabadas en la memoria para registrar en un Diario de la Presión
Arterial o para que pueda informarle a su médico o
prefesional de la salud calificado.

1.Presione el Botón ‘M’. La primera lectura que aparece

es el promedio de todas las mediciones almacenadas
en la memoria. Las letras ‘AVG’ aparecerán en la
pantalla,

Fig. 1.

2.Continúe presionando el Botón ‘M’ para ver la

siguiente medición grabada,

Figs. 2-3.

NOTA: El banco de memoria puede almacenar hasta 60
lecturas. Cuando la cantidad de lecturas supera las 60,
los datos más antiguos serán reemplazados con el
nuevo registro.

Fig. 1

Fig. 2

Fig. 3

41

Cuidado y Mantenimiento

Códigos de Error

1. Desconecte el tubo del brazalete del monitor ante de guardar la
unidad.

2. Usa solamente un paño seco y suave para limpiar el monitor de
presión arterial.

3. Evite usar cualquier tipo de líquido en el monitor o brazalete.

4. No guarde la unidad donde esté expuesta a la luz directa del sol, polvo
o humedad.

5. Evite las temperaturas extremas.

6. Nunca desarme el monitor or brazalete.

7. Evite que se caiga o golpe el monitor de presión arterial.

Err 0 No se detectó el pulso
Err 1 El nivel de inflación es demasiado bajo
Err 2 No se puede obtener la lectura sistólica
Err 3 La presión del brazalete es demasiado alta
Err 4 La presión diastólica está fuera del rango de operación
Err 5 El brazalete se desinfló demasiado rápido
Err 6 El brazalete se desinfló demasiado despacio
Err 7 La presión sistólica está fuera del rango de operación
Err 8 La presión en general está fuera del rango de operación
Err 9 El brazalete no puede inflarse para alcanzar el nivel necesario

de presión

40

Análisis de Fallas

Si ocurriera una anomalía durante el use, verifique y corrija lo siguiente:

Condición Corrección

El visor está en blanco cuando el Revise y corrija la polaridad de las
Botón de encendido está prendido. baterías. Vuelva a colocar o

cambie las baterías.

Medición incompleta o aparecen Revise y siga las secciones
valores anormalmente altos o bajos. ‘Cómo Colocar el Brazalete de

Presión Arterial’ y ‘Cómo Tomar
una Lectura de Presión Arterial.’
Cambie las baterías.

Las medicciones son diferentes de Recuerde que las condiciones
las mediciones usuales que realiza mentales y físicas y/o el momento
el médico o cada lectura de del día influyen en las lecturas de
medición es diferente. la presión arterial. Su médico es

quien debe interpretar las
mediciones diarias.

Ejemplo de Registro de Preción Arterial

43

Especificaciones del Producto

42

Nombre y MABIS Monitor Automático Digital para Presión

Número de Modelo Arterial SmartRead®con Memoria y Alarma de Lujo,

04-278-001, 04-278-006

Tipo de Visor Visor digital/LCD
Método de Medición Oscilométrico
Fuente de Energía 4 baterías tipo AA
Alcance de la Medición Presión: 30 a 280 mmHg

Pulso: 40-200 pulsaciones/minuto

Precisión Presión: ± 3 mmHg, Pulso: ±4% de la lectura
Presurización Presurización automática por bomba
Desinflado Válvula automática de liberación de la presión
Memoria 60 lectura y el promedio de todas las lecturas

grabadad en la memoria

Tono para la Alarma El monitor sonará tres veces por día si se lo activa
Indicador WHO Se ilumina la luz del indicador
Apagado Automático Aproximadamente 2 minutos después de la última

operación importante

Vida Útil de las Baterías Aproximadamente 300 mediciones
Operación

Temperatura 50°F – 104°F (10°C – 40°C)
Humedad 15% a 95% RH máx.

Almacenamiento

Temperatura

-4°F – 122°F (-20°C – 50°C)

Humedad 15% a 95% RH máx.
Peso 9.2 oz. (sin baterías)
Dimensiones 5-1/2” x 5” x 2-1/2”
Rango de Circunferencia El tamaño adulto es adecuado para la circunferencia
del Brazo del brazo: 9” – 13” (23-33 cm)

El tamaño adulto grande es adecuado para la
circunferencia del brazo: 13” – 17” (33-43 cm)

Accesorios Brazalete, guía detallada, cuatro baterías AA, Guías

para un Inicio Rápido

Opciones (se venden Brazalete tamaño adulto, brazalete tamaño adulto
por separado) grande, adaptado de corriente alterna

Las especificaciones están
sujetas a cambios sin previo aviso.

#91-032-278 08/04

©2004 MABIS Healthcare Inc.

Registro de Presión Arterial

44
