Mabe Canada JP256 User Manual

ge.com

JP256

Cooktop

Radiant

49-80508 06-07 JR

Safety Instructions . . . . . . 2–4

Operating Instructions

Cookware Tips . . . . . . . . . . . . . . .8, 9

Dual Surface Element . . . . . . . . . . 7

Features of Your Cooktop . . . . . . .5

Surface Elements . . . . . . . . . . . . 6, 7

Temperature Limiter . . . . . . . . . . . .7

Care and Cleaning

Control Knobs . . . . . . . . . . . . . . . . . 9

Glass Cooktop . . . . . . . . . . . . 10, 11

Installation

Instructions . . . . . . . . . . . . .12–20

Troubleshooting Tips . . . . . 21

Consumer Support

Consumer Support . . . .Back Cover

Product Registration,

(Canada) . . . . . . . . . . . . . . . . . . 25, 26

Product Registration,

(U.S.A.) . . . . . . . . . . . . . . . . . . . 23, 24

Warranty . . . . . . . . . . . . . . . . . . . . 27

Write the model and serial
numbers here:

Model # _____________
Serial # _____________

You can find them on a label
under the cooktop.

Owner’s Manual and

Installation Instructions

La section française commence à la page 29

La sección en español empieza en la página 53

Table de

cuisson

Par rayonnement

Estufa

Radiante

Manuel d’utilisation

et Instructions

d’Installation

Manual del propietario

y Instrucciones

de instalación

Safety Instructions

Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

For your safety, the information in this manual must be followed to minimize the risk of fire or
explosion, electric shock, or to prevent property damage, personal injury, or loss of life.

When using electrical appliances, basic safety precautions should be followed, including
the following:

■ Use this appliance only for its intended use as

described in this manual.

■ Do not attempt to repair or replace any part

of your cooktop unless it is specifically
recommended in this manual. All other servicing
should be referred to a qualified technician.

■ Before performing any service, disconnect

the cooktop power supply at the household
distribution panel by removing the fuse or
switching off the circuit breaker.

■ Be sure your appliance is properly installed and

grounded by a qualified technician in accordance
with the provided installation instructions. This
appliance must be supplied with the proper
voltage and frequency, and connected to an
individual, properly grounded branch circuit,
protected by a circuit breaker or fuse acceptable
for the indicated wattage on the name plate.

■ Have the installer show you the location of the

circuit breaker or fuse. Mark it for easy reference.

■ Do not leave children alone—children should not

be left alone or unattended in an area where an
appliance is in use. They should never be allowed
to sit or stand on any part of the appliance.

■ Teach children not to play with the controls or

any other part of the cooktop.

■ Do not allow anyone to climb, stand or hang on

the cooktop.

■

CAUTION:Items of interest to children

should not be stored in cabinets above a
cooktop—children climbing on the cooktop
to reach items could be seriously injured.

■ Always keep combustible wall coverings, curtains

or drapes a safe distance from your cooktop.

■ Always keep dishtowels, dish cloths, pot holders

and other linens a safe distance away from your
cooktop.

■ Always keep wooden and plastic utensils and

canned food a safe distance away from your
cooktop. They may become hot and could cause
burns.

■ Never wear loose-fitting or hanging garments

while using the appliance. Flammable material
could be ignited if brought in contact with hot
surface elements and may cause severe burns.

■ Use only dry pot holders—moist or damp pot

holders on hot surfaces may result in burns from
steam. Do not let pot holders touch hot surface
elements. Do not use a towel or other bulky cloth.
Such cloths can catch fire on a hot surface
element.

■ For your safety, never use your appliance for

warming or heating the room.

■ Do not use water on grease fires. Never pick up

a flaming pan. Turn the controls off. Smother a
flaming pan on a surface element by covering the
pan completely with a well-fitting lid, cookie sheet
or flat tray. Use a multi-purpose dry chemical or
foam-type extinguisher.

■ Flaming grease outside a pan can be put out by

covering with baking soda or, if available, by using
a multi-purpose dry chemical or foam-type fire
extinguisher.

■ Do not flame foods on the cooktop. If you do

flame foods under the hood, turn the fan on.

■ Do not let cooking grease or other flammable

materials accumulate on the cooktop.

SAFETY PRECAUTIONS

2

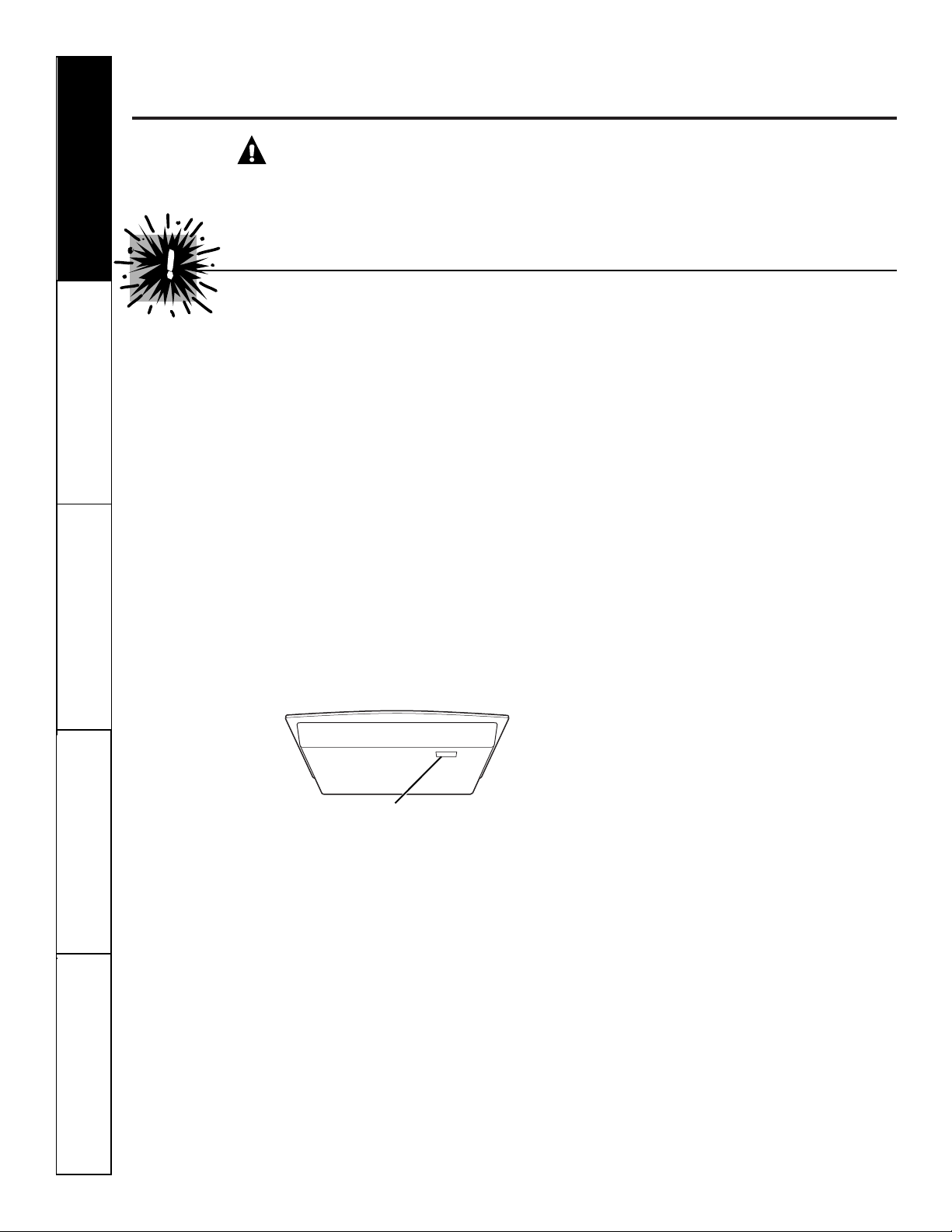

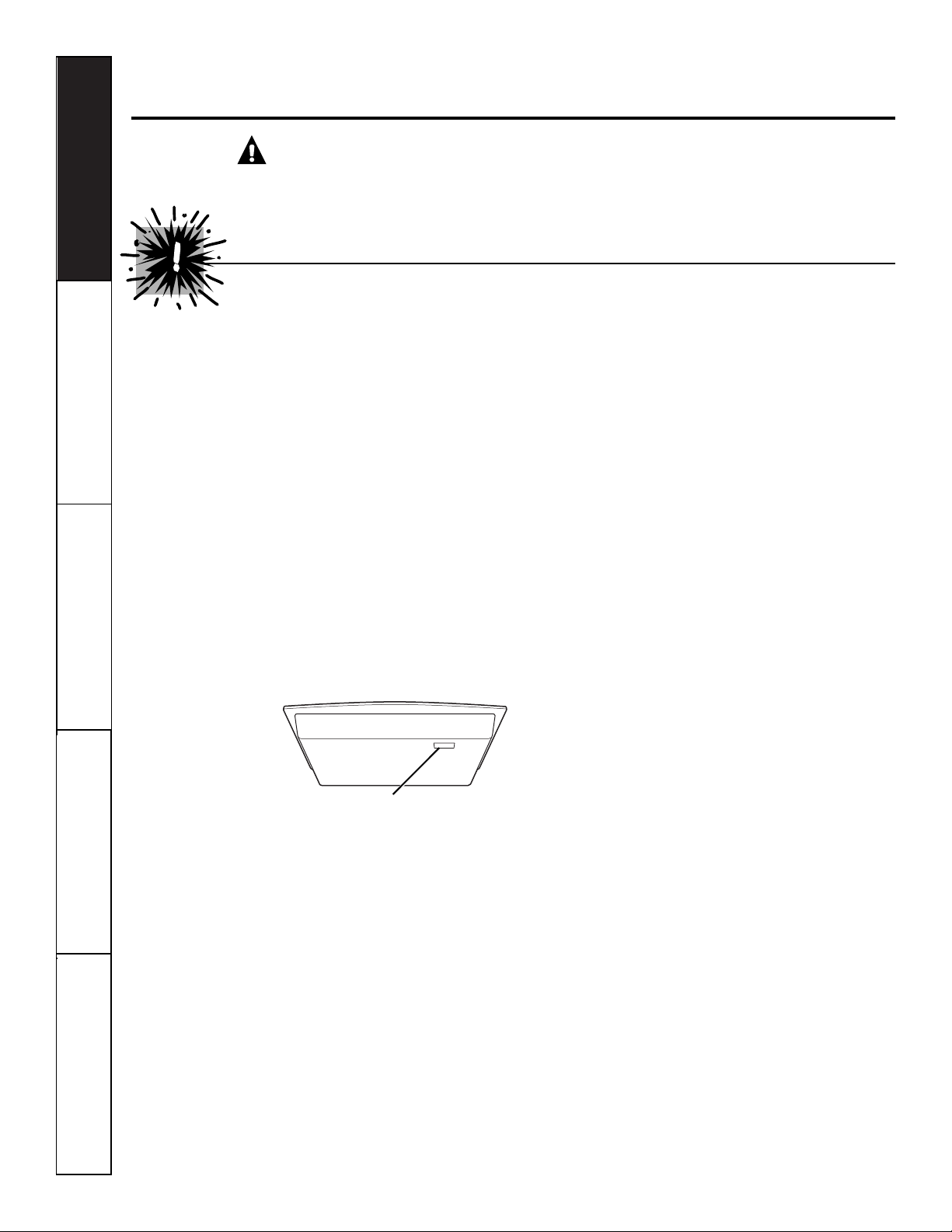

Name plate location

Safety Instructions Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

COOK MEAT AND POULTRY THOROUGHLY…

Cook meat and poultry thoroughly—meat to at least an INTERNAL temperature of 160°F and
poultry to at least an INTERNAL temperature of 180°F. Cooking to these temperatures usually
protects against foodborne illness.

3

ge.com

■ Do not touch surface elements. These

surfaces may be hot enough to burn even
though they are dark in color. During and
after use, do not touch, or let clothing or
other flammable materials contact the
surface elements or areas nearby the
surface elements; allow sufficient time
for cooling first.

■ Potentially hot surfaces include the cooktop

and areas facing the cooktop.

■ To minimize the possibility of burns, ignition

of flammable materials and spillage, the
handle of a container should be turned
toward the center of the cooktop without
extending over any nearby surface
elements.

■ Always turn the surface element control

to off before removing the cookware.

■ Use proper pan size—select cookware having

flat bottoms large enough to cover the
surface element heating element. The use
of undersized cookware will expose a portion
of the surface element to direct contact and
may result in ignition of clothing. Proper
relationship of cookware to surface element
will also improve efficiency.

■ Never leave surface elements unattended at

high heat settings. Boilovers cause smoking
and greasy spillovers that may catch on fire.

■ Only certain types of glass, glass/ceramic,

earthenware or other glazed containers are
suitable for cooktop cooking; others may
break because of the sudden change in
temperature.

■ Keep an eye on foods being fried at high

or medium-high heat settings.

■ Foods for frying should be as dry as

possible. Frost on frozen foods or moisture
on fresh foods can cause hot fat to bubble
up and over the sides of the pan.

■ Use little fat for effective shallow or deep-fat

frying. Filling the pan too full of fat can cause
spillovers when food is added.

■ If a combination of oils or fats will be used

in frying, stir together before heating, or as
fats melt slowly.

■ Always heat fat slowly, and watch as it

heats.

■ Use a deep fat thermometer whenever

possible to prevent overheating fat beyond
the smoking point.

■ Never try to move a pan of hot fat,

especially a deep fat fryer. Wait until the
fat is cool.

■ Do not store flammable materials near

the cooktop.

■ Keep the hood and grease filters clean

to maintain good venting and to avoid
grease fires.

■ Do not store or use combustible materials,

gasoline or other flammable vapors and liquids
in the vicinity of this or any appliance.

■ Clean only parts listed in this Owner’s

Manual.

■ Do not leave paper products, cooking

utensils or food on the cooktop when not
in use.

■ Keep cooktop clean and free of

accumulation of grease or spillovers
which may ignite.

■ Never heat unopened food containers.

Pressure buildup may make container burst
and cause injury.

■ Never leave jars or cans of fat drippings on

or near your cooktop.

■ Never use your appliance for warming or

heating the room.

SAFETY PRECAUTIONS

WARNING!

SAVE THESE INSTRUCTIONS

Use care when touching the cooktop. The glass surface of the cooktop will retain heat after the
controls have been turned off.

RADIANT SURFACE ELEMENTS

■ Avoid scratching the glass cooktop. The

cooktop can be scratched with items such
as sharp instruments, rings or other jewelry
and rivets on clothing.

■ Never use the glass cooktop surface as a

cutting board.

■ Do not place or store items on top of the

glass cooktop surface when it is not in use.

■ Be careful when placing spoons or other

stirring utensils on glass cooktop surface
when it is in use. They may become hot
and could cause burns.

■ Avoid heating an empty pan. Doing so may

damage the cooktop and the pan.

■ Do not allow water, other liquids or grease

to remain on the cooktop.

■ To minimize the possibility of burns, always

be certain that the controls for all surface
elements are at the off position and the
entire glass surface is cool before
attempting to clean the cooktop.

■ Do not operate the glass surface elements

if the glass is broken. Spillovers or cleaning
solution may penetrate a broken cooktop
and create a risk of electrical shock. Contact
a qualified technician immediately should
your glass cooktop become broken.

■ Clean the cooktop with caution. If a wet

sponge or cloth is used to wipe spills on
a hot surface element, be careful to avoid
steam burns. Some cleansers can produce
noxious fumes if applied to a hot surface.

■ NOTE: We recommend that you avoid

wiping any surface element areas until they
have cooled and the indicator light has gone
off. Sugar spills are the exception to this.
Please see the Cleaning the Glass Cooktop
section.

■ To avoid possible damage to the cooking

surface, do not apply the cleaning cream
to the glass surface when it is hot .

■ After cleaning, use a dry cloth or paper towel

to remove all the cleaning cream residue.

■ Read and follow all instructions and

warnings on the cleaning cream labels.

■ Use care when touching the cooktop. The

glass surface of the cooktop will retain heat
after the controls have been turned OFF.

■ Do not stand on the glass cooktop.

■ Large scratches or impacts to glass

cooktops can lead to broken or
shattered glass.

4

IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

Safety Instructions

Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

5

Safety Instructions Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

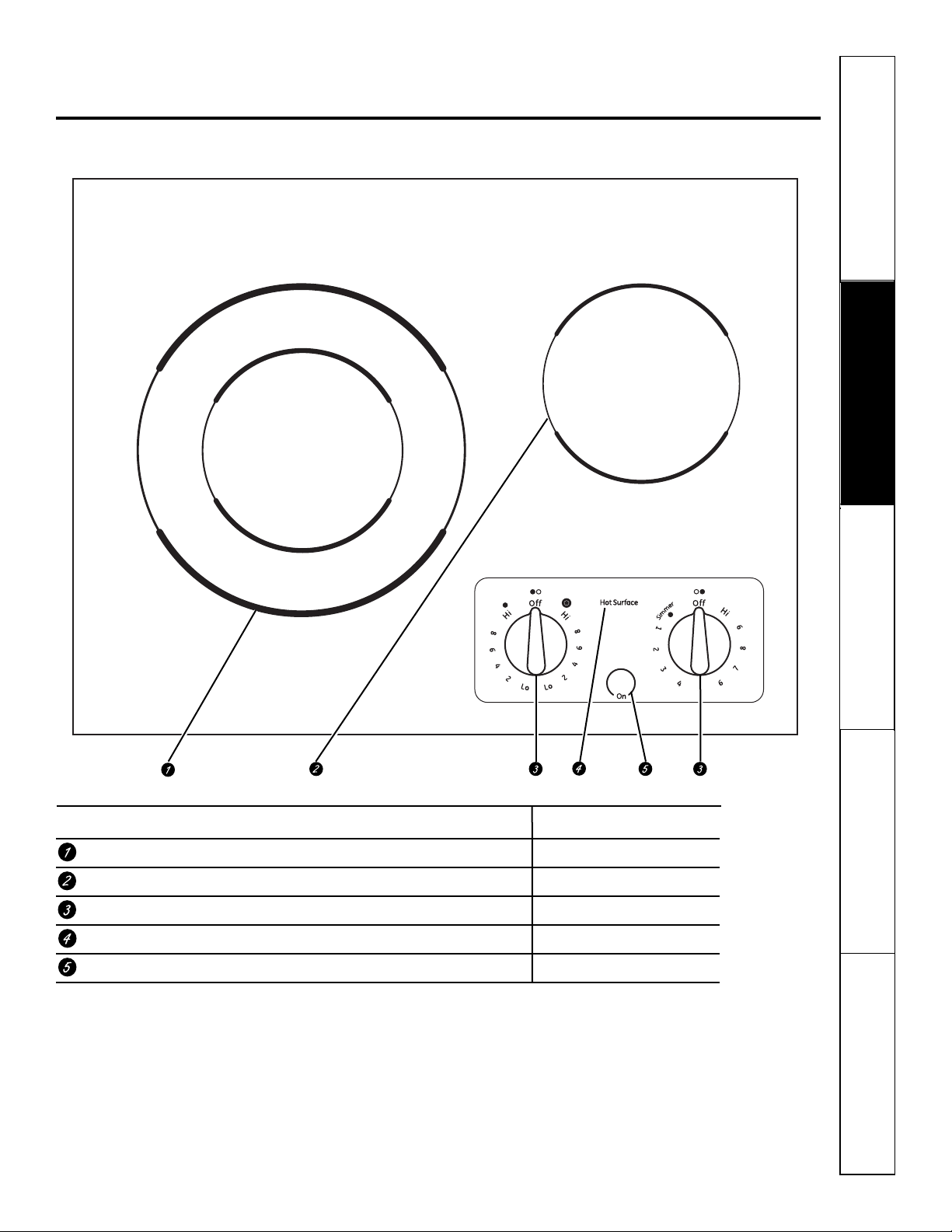

Features of your cooktop. ge.com

Throughout this manual, features and appearance may vary from your model.

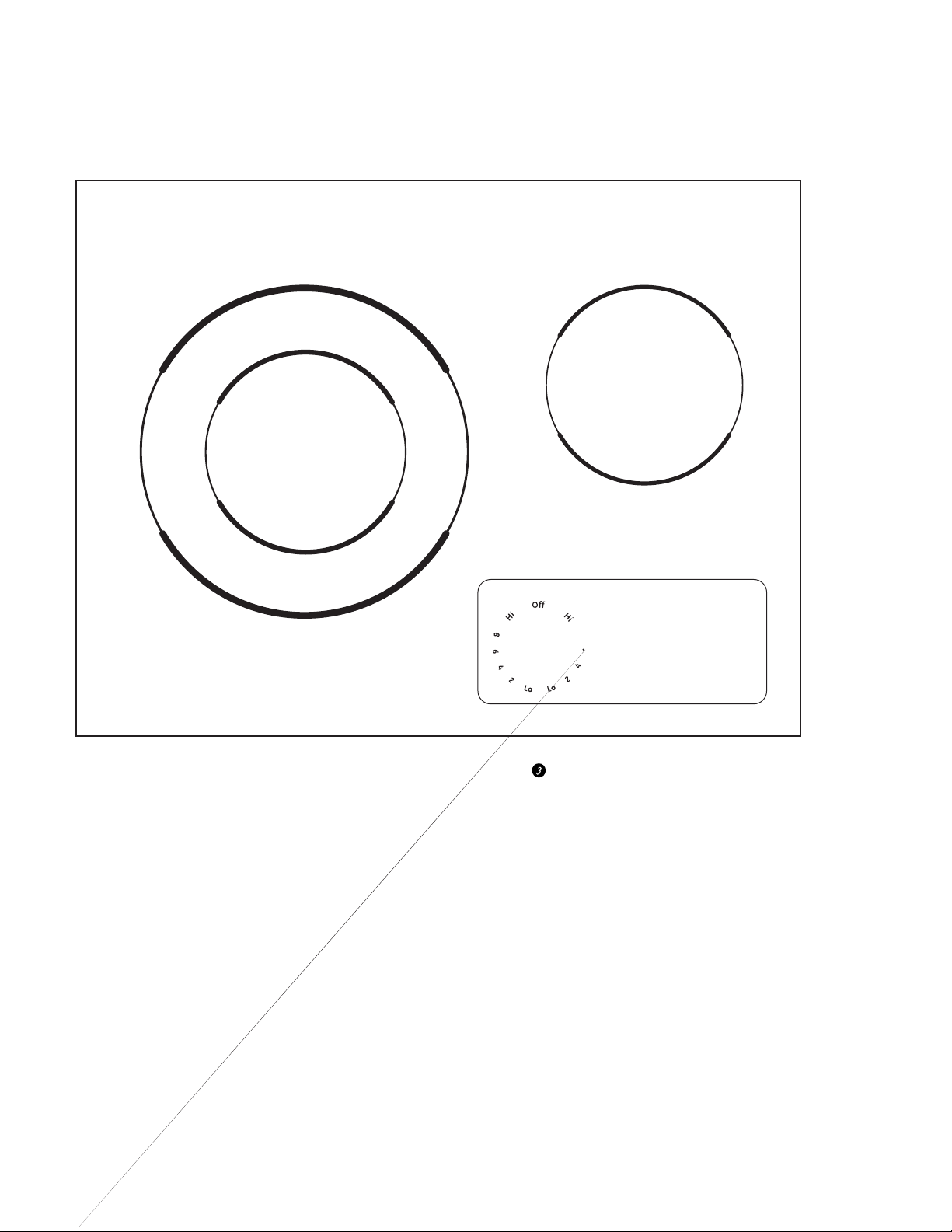

Feature Index (Features and appearances may vary.) Explained on page

Dual Surface Element 6, 7

Single Surface Element 7

Surface Element Control Knobs 6

Hot Surface Indicator Light 6

“On” Indicator Light 6

6

Safety Instructions

Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

Using the surface elements.

Throughout this manual, features and appearance may vary from your model.

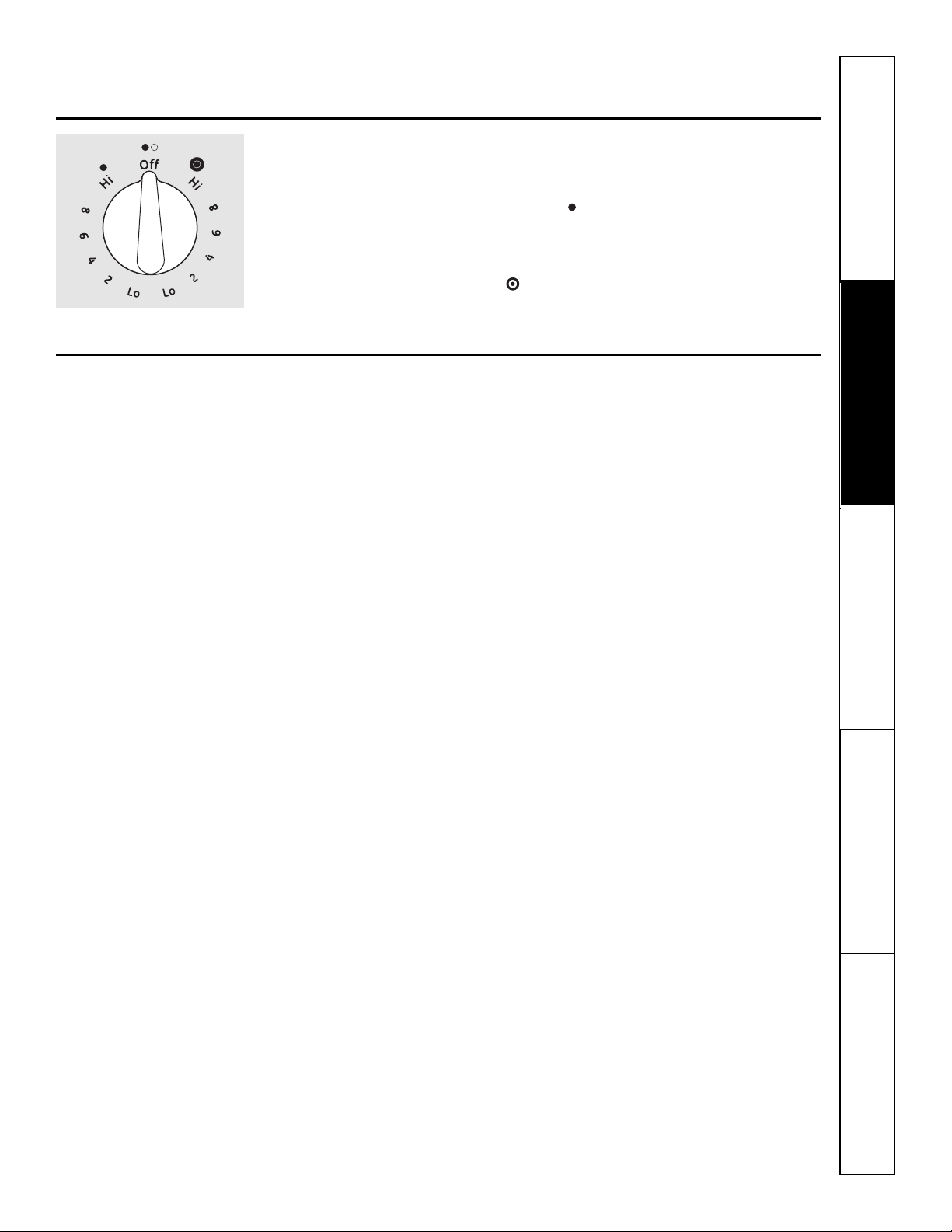

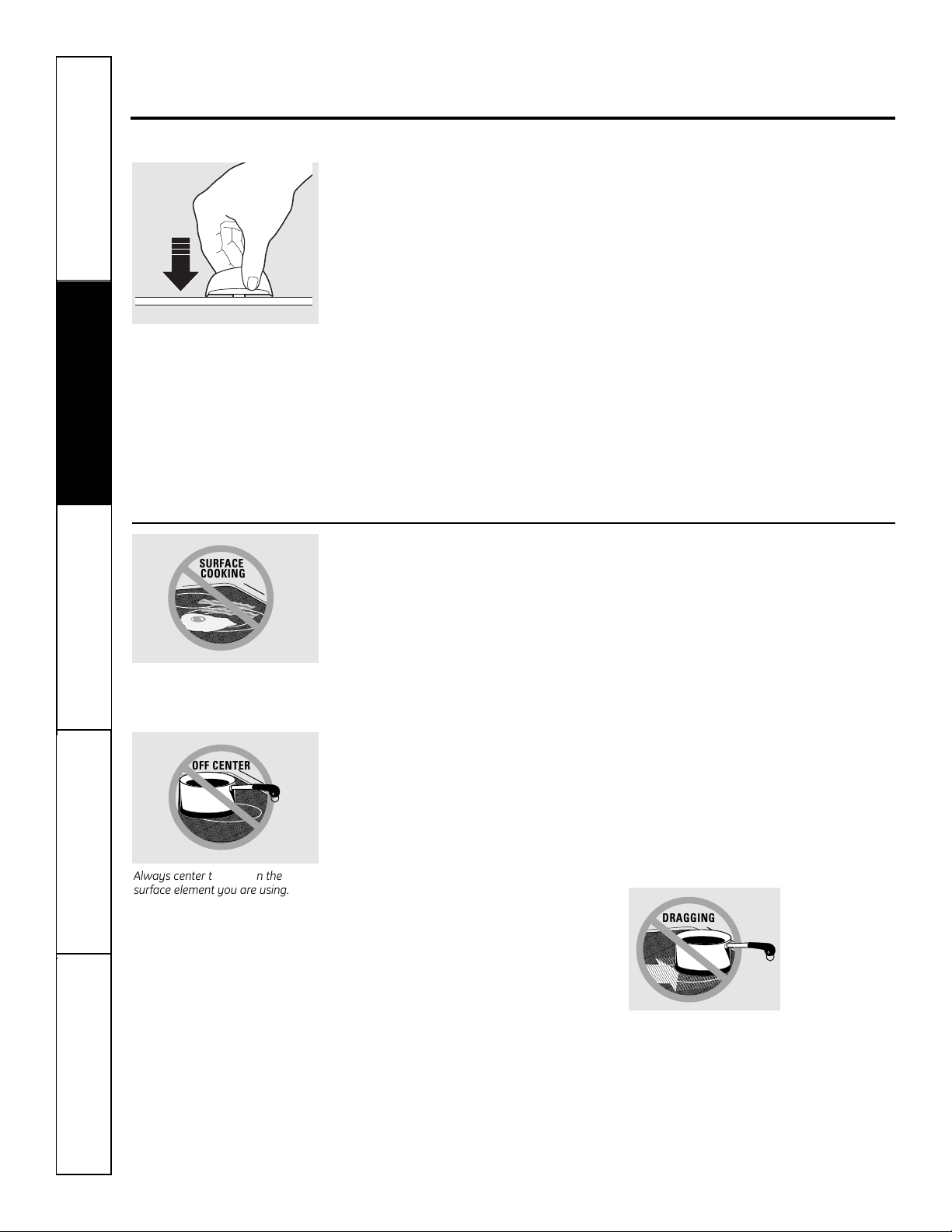

How to Set

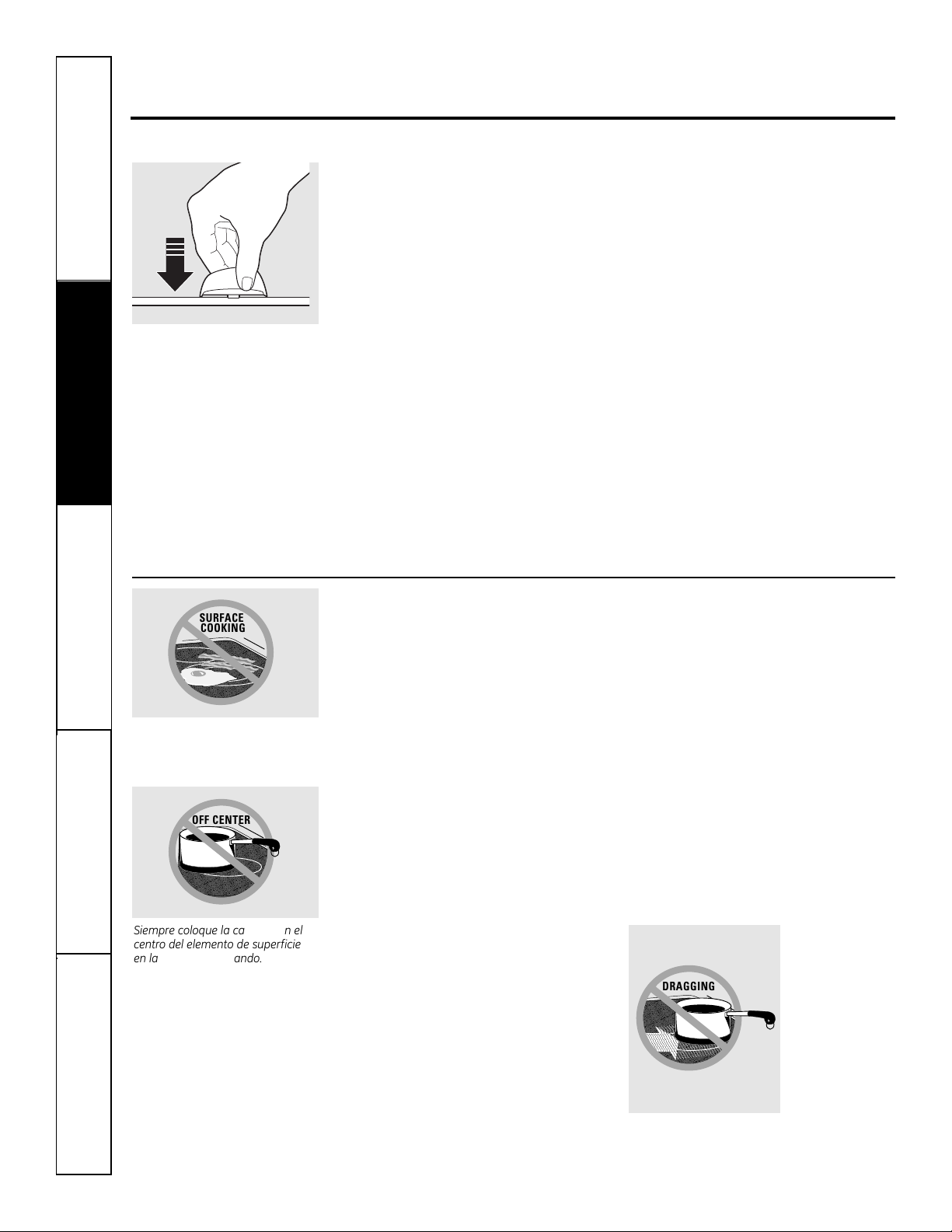

Push the knob down and turn in either
direction to the setting you want. When
the control is in any position other than Off,
it may be rotated without pushing it down.

At Off, Hi, Lo and Simmer, the control

clicks into position. You may hear slight
clicking sounds during cooking, indicating

the control is keeping the power level
you set.

The controls for the radiant surface
elements can be set anywhere between Lo
or Simmer and Hi for an unlimited number
of heat settings. With the infinite switch,
the element cycles on and off to maintain
your selected control setting.

The On indicator light will glow when any
surface element is on.

A Hot Surface indicator light will glow
when any radiant element is turned on
and will remain on until the surface is
cooled to approximately 150°F.

NOTE:

■ It comes on when the element is hot

to the touch.

■ It stays on even after the element is

turned off.

■ It glows brightly until the element is

cooled to approximately 150°F.

■ Be sure you turn the control knob to Off

when you finish cooking.

Never cook directly on the glass.
Always use cookware.

About the radiant surface elements…

The radiant cooktop features heating
elements beneath a smooth glass surface.

NOTE: A slight odor is normal when a new
cooktop is used for the first time. It is
caused by the heating of new parts and
insulating materials and will disappear
in a short time.

NOTE: On models with light-colored glass
cooktops, it is normal for the cooking zones
to change color when hot or cooling down.
This is temporary and will disappear as
glass cools to room temperature.

The surface element will cycle on and off
to maintain your selected control setting.

It is safe to place hot cookware (from the
oven or surface) on the glass cooktop
when the surface is cool.

Even after the surface elements are turned
off, the glass cooktop retains enough heat
to continue cooking. To avoid overcooking,
remove pans from the surface elements
when the food is cooked.

Avoid placing utensils that could become
hot or plastics that could melt on the
surface element until it has cooled
completely.

■ Water stains (mineral deposits) are

removable using the cleaning cream
or full strength white vinegar.

■ Use of window cleaner may leave an

iridescent film on the cooktop. The
cleaning cream will remove this
discoloration.

■ Don’t store heavy items above the

cooktop. If they drop onto the cooktop,
they can cause damage.

■ Do not use the surface as a cutting

board.

Do not slide
cookware
across the
cooktop
because it can
scratch the
glass. The glass
is scratch­resistant, not
scratchproof.

;

;;;;;

;;;;

;

;;;;

Always center the pan on the
surface element you are using.

SURFACE

COOKING

OFF CENTER

DRAGGING

Dual Surface Element (on some models)

The left front surface element has 2 cooking
sizes to select from so you can match the
size of the element to the size of the
cookware you are using.

To use the large surface element, turn the
SELECTOR knob to . Push down and turn
the control knob to the desired setting. The
element will heat the entire area contained
by the larger circle.

To use the small surface element, turn the
SELECTOR knob to . Push in and turn the
control knob to the desired setting. The
element will only heat the area inside the
smaller circle.

Surface Elements Cycle On and Off

Surface elements will cycle on and off
to maintain the temperature you have
selected.

All radiant surface elements have a
temperature limiter that protects the glass
cooktop from getting too hot.

The temperature limiter may cycle the
elements off while cooking if:

■ The pan boils dry.

■ The pan bottom is not flat.

■ The pan is off-center.

■ There is no pan on the element .

7

ge.com

Safety Instructions Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

8

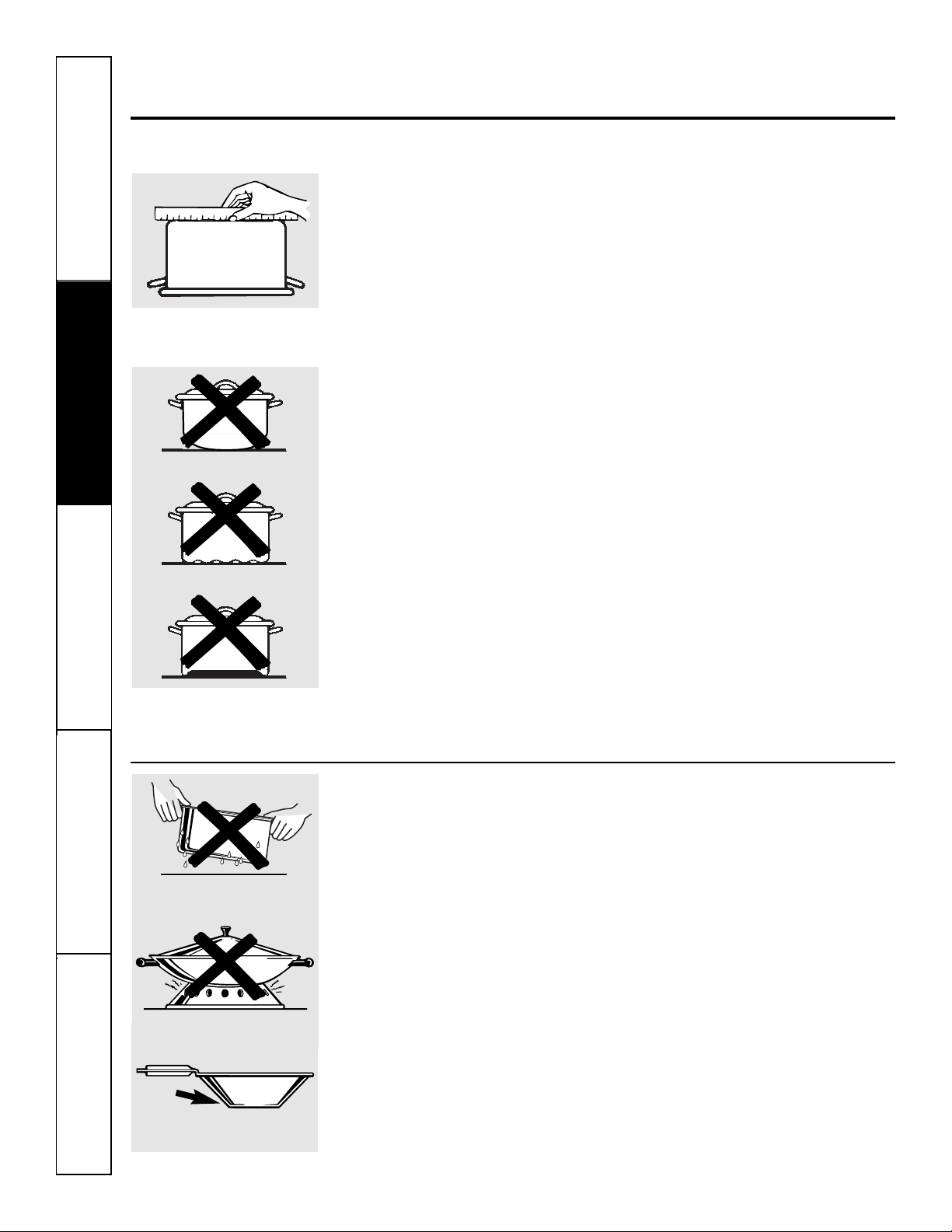

Selecting types of cookware.

The following information will help you choose cookware which will give good performance on glass cooktops.

Stainless Steel:

recommended

Aluminum:

heavyweight recommended

Good conductivity. Aluminum residue
sometimes appears as scratches on the
cooktop but can be removed if cleaned
immediately. Because of its low melting
point, thin weight aluminum should not
be used.

Copper:

recommended

Copper Bottoms:

usable, but not recommended

Pans with copper bottoms may leave
residue appearing as scratches. Remove
any residue immediately after use. Do not
let a pot boil dry. Overheated metal can
bond to the glass cooktop and leave a
permanent stain if it is not removed
immediately.

Porcelain Enamel-Covered
Cast Iron:

recommended

As long as the cookware is covered
completely with porcelain enamel, this
cookware is recommended. Caution is
recommended for cast-iron cookware
that is not completely covered with
smooth porcelain enamel, since it may
scratch the glass ceramic cooktop.

Glass-Ceramic:

usable, but not recommended

Poor performance. May scratch the
surface.

Stoneware:

usable, but not recommended

Poor performance. May scratch the
surface.

Use pans that match the diameter of the
surface element. Cooking performance will
not be as good if the cookware is either
smaller or larger than the surface element.

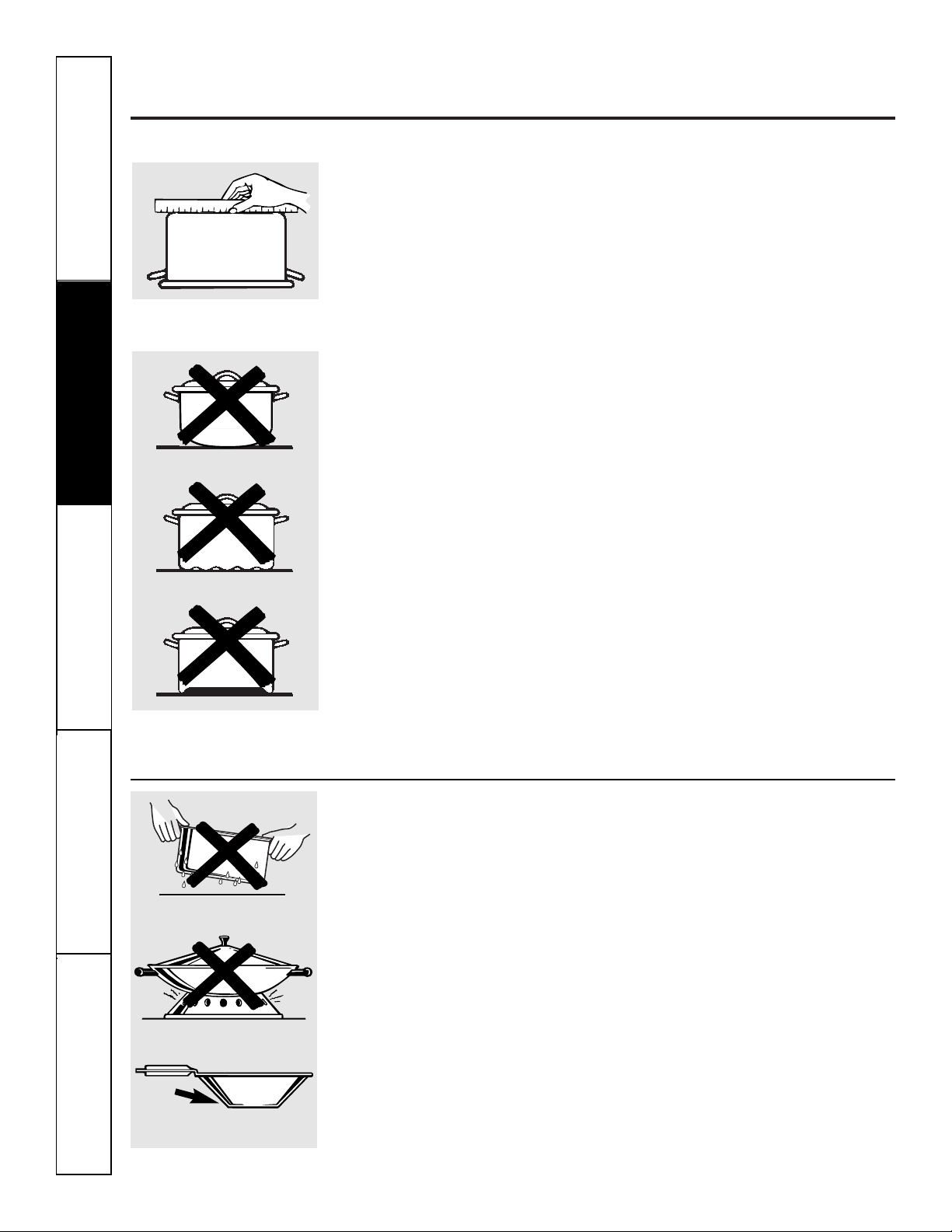

Check pans for flat bottoms by
using a straight edge.

Pans with rounded, curved, ridged
or warped bottoms are not
recommended.

For Best Results

■ Place only dry pans on the surface

elements. Do not place lids on the
surface elements, particularly wet lids.

■ Do not use woks that have support

rings. This type of wok will not heat
on glass surface elements.

■ We recommend that you use only a

flat-bottomed wok. They are available
at your local retail store. The bottom
of the wok should have the same
diameter as the surface element
to ensure proper contact.

■ Some special cooking procedures

require specific cookware such as
pressure cookers, deep-fat fryers, etc.
All cookware must have flat bottoms
and be the correct size.

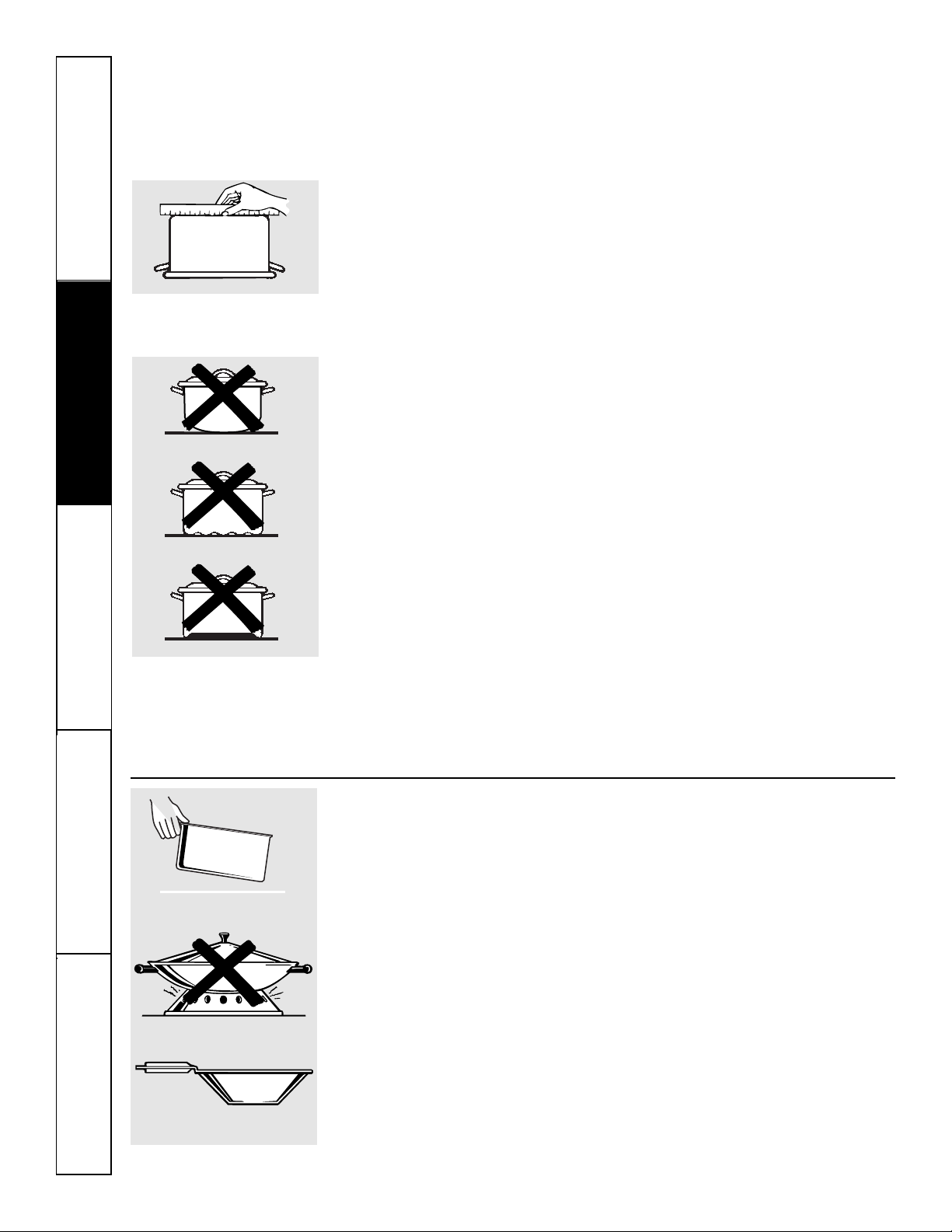

Do not place wet pans

on the glass cooktop.

Do not use woks with support

rings on the glass cooktop.

Use flat-bottomed woks

on the glass cooktop.

Safety Instructions

Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

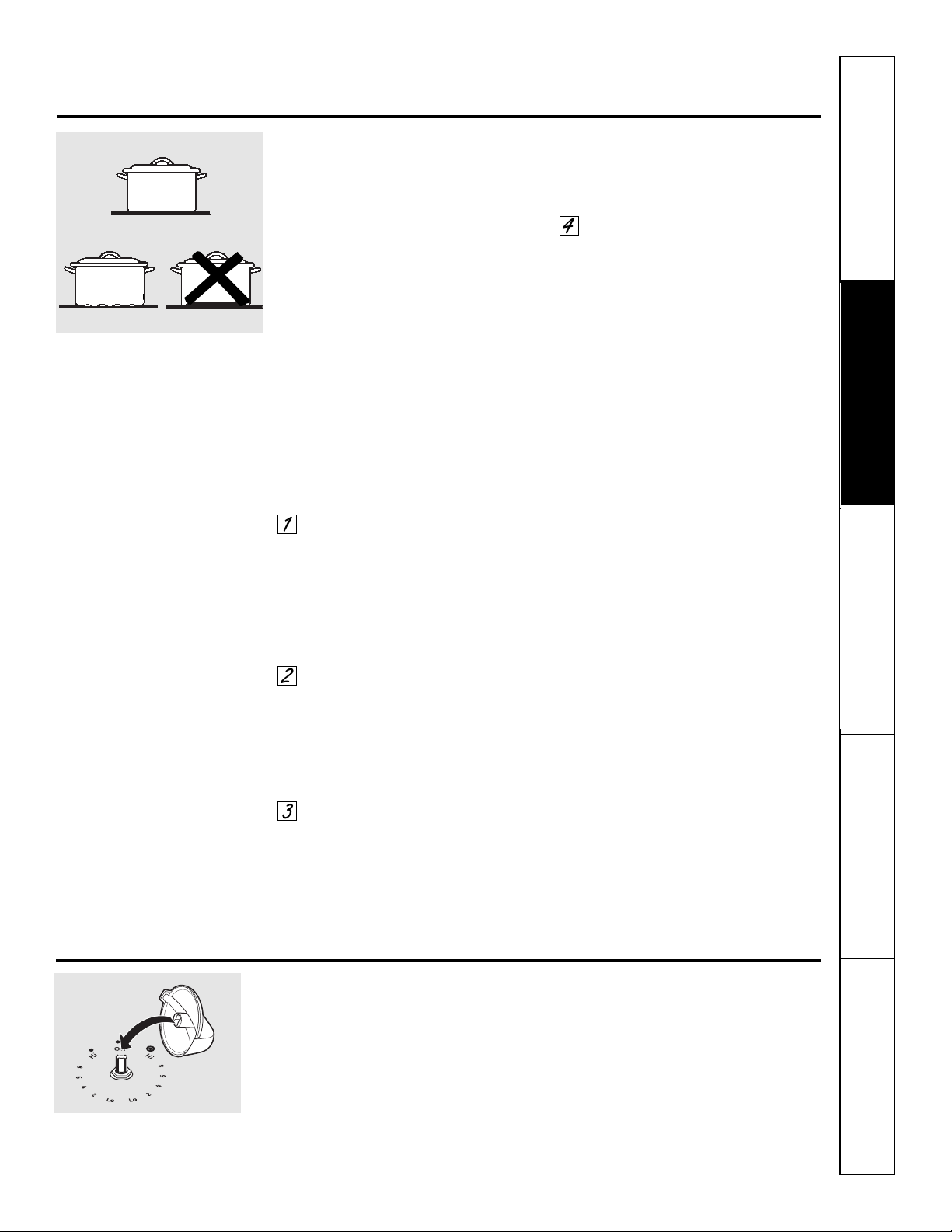

ge.com

Note: Flat-bottomed canners are

required for glass cooktops.

Pots that extend beyond 1″ of the surface
element’s circle are not recommended for
most surface cooking. However, when
canning with water-bath or pressure
canner, larger-diameter pots may be
used. This is because boiling water
temperatures (even under pressure) are
not harmful to the cooktop surfaces
surrounding the surface elements.

HOWEVER, DO NOT USE LARGE­DIAMETER CANNERS OR OTHER LARGE­DIAMETER POTS FOR FRYING OR BOILING
FOODS OTHER THAN WATER. Most syrup
or sauce mixtures—and all types of
frying—cook at temperatures much
higher than boiling water. Such
temperatures could eventually harm
the glass cooktop surfaces.

Be sure the canner fits over the
center of the surface element. If your
cooktop or its location does not allow
the canner to be centered on the
surface element, use smaller-diameter
pots for good canning results.

Flat-bottomed canners must be
used. Do not use canners with
flanged or rippled bottoms (often
found in enamelware) because they
don’t make enough contact with the
surface elements and take a long
time to boil water.

When canning, use recipes and
procedures from reputable sources.
Reliable recipes and procedures are
available from the manufacturer of your
canner; manufacturers of glass jars for
canning, such as Ball and Kerr brand;
and the United States Department
of Agriculture Extension Service.

Remember that canning is a process
that generates large amounts of
steam. To avoid burns from steam
or heat, be careful when canning.

NOTE: If your house has low voltage,
canning may take longer than expected,
even though directions have been carefully
followed. The process time will be
shortened by:

(1) using a pressure canner, and

( 2) starting with HOT tap water for fastest

heating of large quantities of water.

CAUTION:

■ Safe canning requires that harmful

microorganisms are destroyed and that
the jars are sealed completely. When
canning foods in a water-bath canner,
a gentle but steady boil must be
maintained for the required time. When
canning foods in a pressure canner, the
pressure must be maintained for the
required time.

■ After you have adjusted the controls,

it is very important to make sure the
prescribed boil or pressure levels are
maintained for the required time.

■ Since you must make sure to process

the canning jars for the prescribed time,
with no interruption in processing time,
do not can on any cooktop surface
element if your canner is not flat.

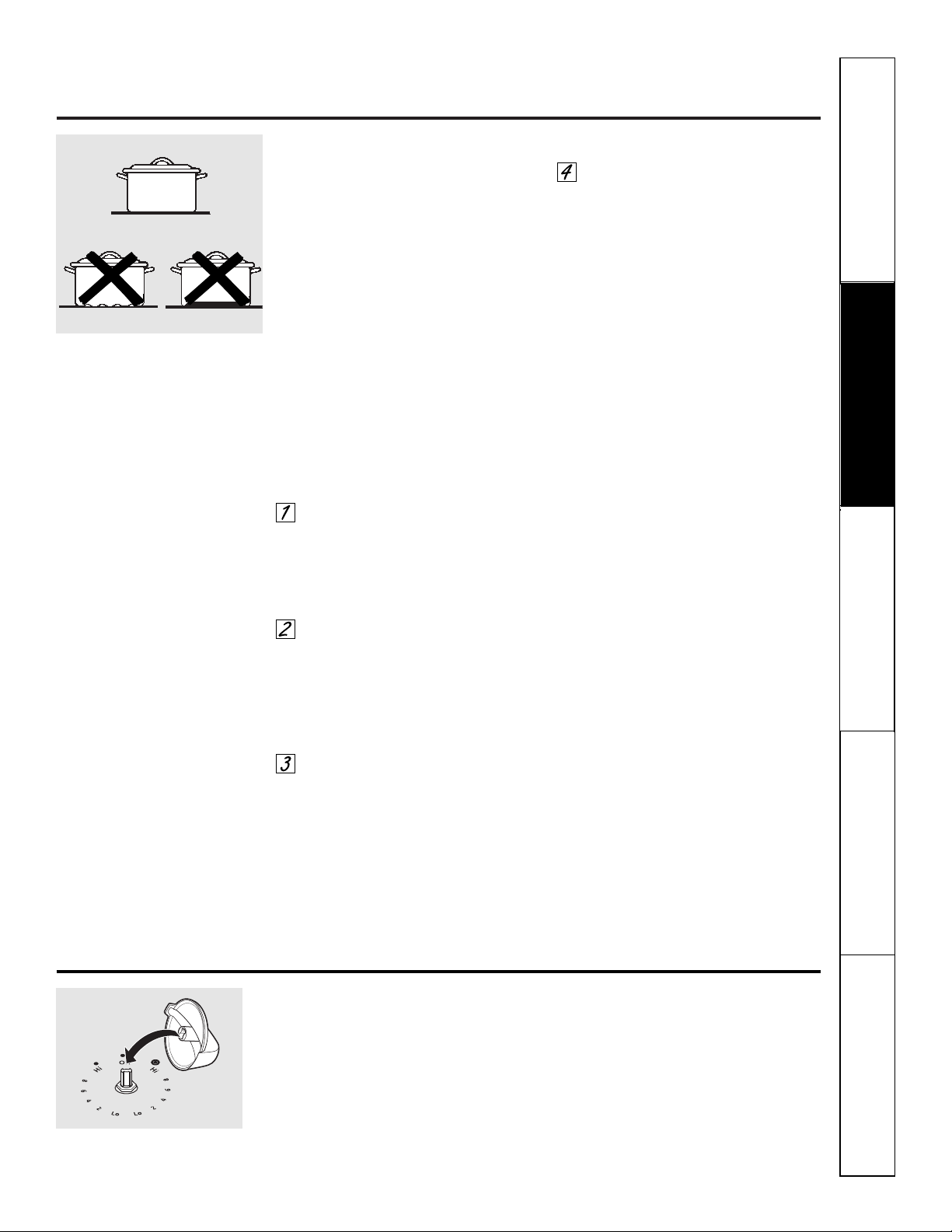

Observe the Following Points in Canning

Wrong!

Right!

Safety Instructions Operating Instructions

Installation

Instructions

Troubleshooting Tips Consumer Support

Control Knobs

The control knobs may be removed for
easier cleaning.

Make sure the knobs are in the Off
positions and pull them straight off the
stems for cleaning.

The knobs can be cleaned in a dishwasher
or they may also be washed with soap and
water. Do not remove chrome accent skirt
(on some models). Make sure the insides of
the knobs are dry before replacing.

Replace the knobs in the Off position to
ensure proper placement.

9

Care and cleaning of the cooktop.

10

Safety Instructions

Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

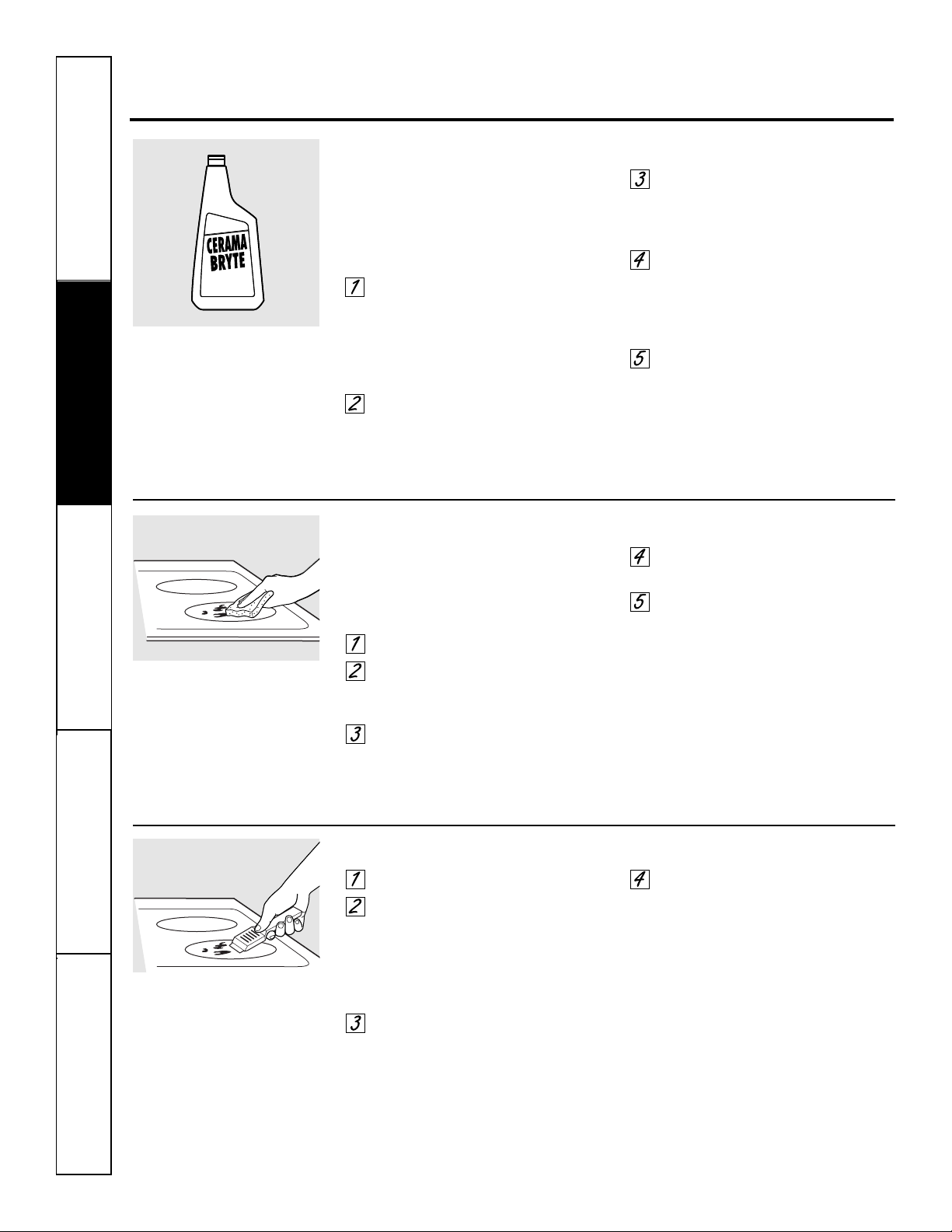

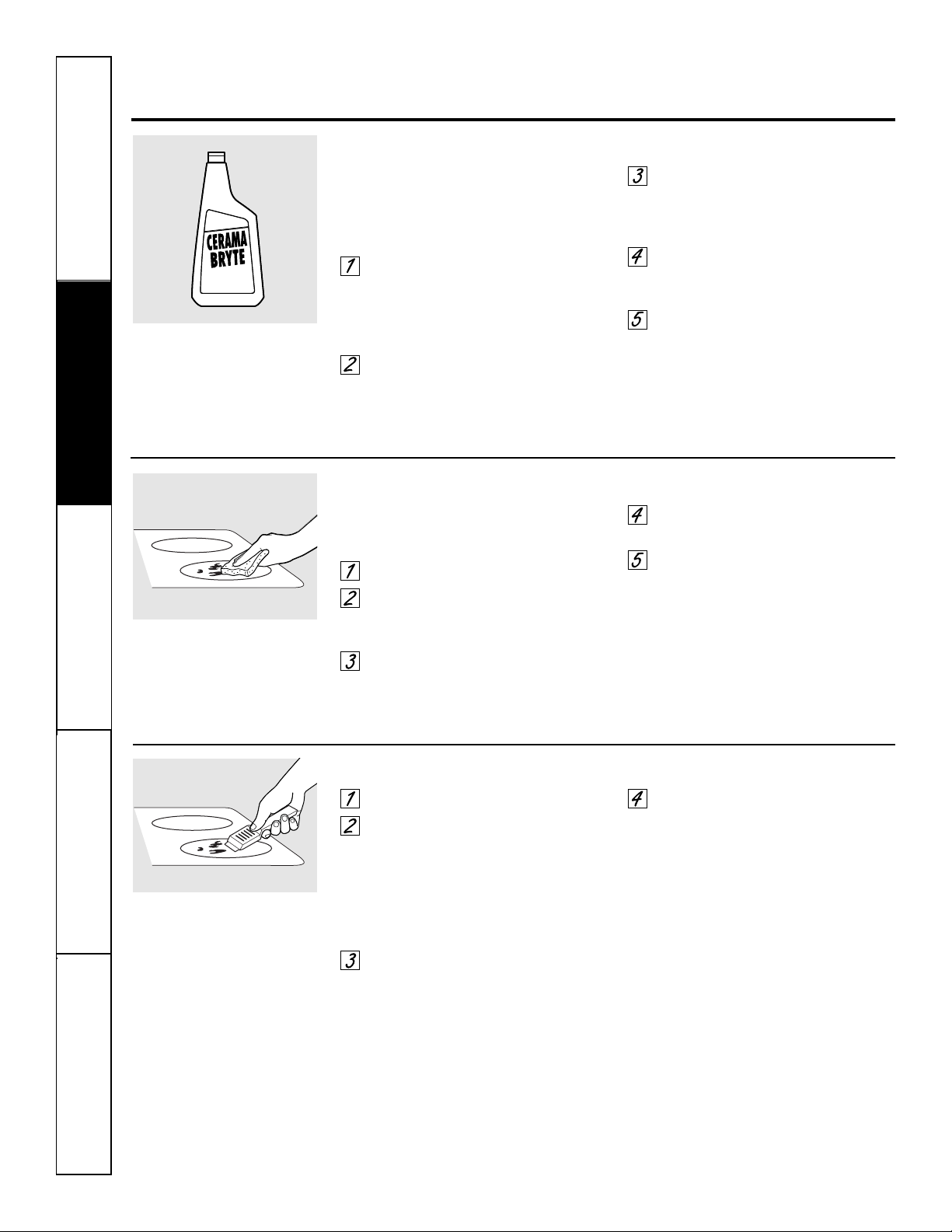

Cleaning the glass cooktop.

Allow the cooktop to cool.

Use a single-edge razor blade
scraper at approximately a 45°
angle against the glass surface
and scrape the soil. It will be
necessary to apply pressure
to the razor scraper in order
to remove the residue.

After scraping with the razor
scraper, spread a few drops of
CERAMA BRYTE®Ceramic Cooktop
Cleaner on the entire burned residue
area. Use the CERAMA BRYTE

®

Cleaning Pad to remove any
remaining residue.

For additional protection, after all
residue has been removed, polish
the entire surface with CERAMA
BRYTE®Ceramic Cooktop Cleaner
and a paper towel.

Burned-On Residue

WARNING: DAMAGE to your glass surface

may occur if you use scrub pads other
than the pad included with your cooktop.

Allow the cooktop to cool.

Spread a few drops of CERAMA
BRYTE®Ceramic Cooktop Cleaner
on the entire burned residue area.

Using the included CERAMA BRYTE

®

Cleaning Pad for Ceramic Cooktops,
rub the residue area, applying
pressure as needed.

If any residue remains, repeat the
steps listed above as needed.

For additional protection, after all
residue has been removed, polish
the entire surface with CERAMA
BRYTE®Ceramic Cooktop Cleaner
and a paper towel.

The CERAMA BRYTE®Ceramic
Cooktop Scraper and all
recommended supplies are
available through our Parts
Center. See instructions under
“To Order Parts” section on
next page.

NOTE: Do not use a dull or
nicked blade.

Heavy, Burned-On Residue

Use a CERAMA BRYTE®Cleaning
Pad for Ceramic Cooktops or a
Scotch-Brite®Multi-Purpose No
Scratch blue scrub pad.

Normal Daily Use Cleaning

Use CERAMA BRYTE®Ceramic Cooktop
Cleaner on the glass cooktop.

To maintain and protect the surface of
your glass cooktop, follow these steps:

Before using the cooktop for the
first time, clean it with CERAMA
BRYTE®Ceramic Cooktop Cleaner.
This helps protect the top and makes
cleanup easier.

Daily use of CERAMA BRYTE®Ceramic
Cooktop Cleaner will help keep the
cooktop looking new.

Shake the cleaning cream well. Apply
a few drops of CERAMA BRYTE

®

Ceramic Cooktop Cleaner directly
to the cooktop.

Use a paper towel or CERAMA BRYTE

®

Cleaning Pad for Ceramic Cooktops to
clean the entire cooktop surface.

Use a dry cloth or paper towel to
remove all cleaning residue. No
need to rinse.

NOTE: It is very important that you DO
NOT heat the cooktop until it has been
cleaned thoroughly.

Clean your cooktop after
each spill. Use CERAMA
BRYTE®Ceramic Cooktop
Cleaner.

11

Safety Instructions Operating Instructions

Installation

Instructions

Troubleshooting Tips Consumer Support

ge.com

To order CERAMA BRYTE®Ceramic Cooktop
Cleaner and the cooktop scraper, please
call our toll-free number:

National Parts Center 800.626.2002
CERAMA BRYTE®Ceramic

Cooktop Cleaner . . . . . . . . . . .# WX10X300

CERAMA BRYTE®Ceramic

Cooktop Scraper . . . . . . . . . . .# WX10X0302

Kit . . . . . . . . . . . . . . . . . . . . . . . . . .# WB64X5027

(Kit includes cream and cooktop scraper)

CERAMA BRYTE®Cleaning Pads for

Ceramic Cooktops . . . . . . . . .# WX10X350

Turn off all surface elements. Remove
hot pans.

Wearing an oven mitt:
a. Use a single-edge razor blade

scraper (CERAMA BRYTE

®

Ceramic
Cooktop Scraper) to move the spill
to a cool area on the cooktop.

b. Remove the spill with paper towels.

Any remaining spillover should be left
until the surface of the cooktop has
cooled.

Don’t use the surface elements again
until all of the residue has been
completely removed.

NOTE: If pitting or indentation in the glass
surface has already occurred, the cooktop
glass will have to be replaced. In this case,
service will be necessary.

Damage from Sugary Spills and Melted Plastic

Our testing shows that if
you are cooking high sugar
mixtures such as jelly or
fudge and have a spillover,
it can cause permanent
damage to the glass
surface unless the spillover
is immediately removed.

Be careful not to slide pots and pans
across your cooktop. It will leave
metal markings on the cooktop
surface.

These marks are removable using
the CERAMA BRYTE

®

Ceramic Cooktop

Cleaner with the CERAMA BRYTE

®

Cleaning Pad for Ceramic Cooktops.

If pots with a thin overlay of
aluminum or copper are allowed
to boil dry, the overlay may leave
black discoloration on the cooktop.

This should be removed
immediately before heating
again or the discoloration may
be permanent.

WARNING: Carefully check the bottom of
pans for roughness that would scratch
the cooktop.

Metal Marks and Scratches

To Order Parts

Glass surface—potential for permanent damage.

12

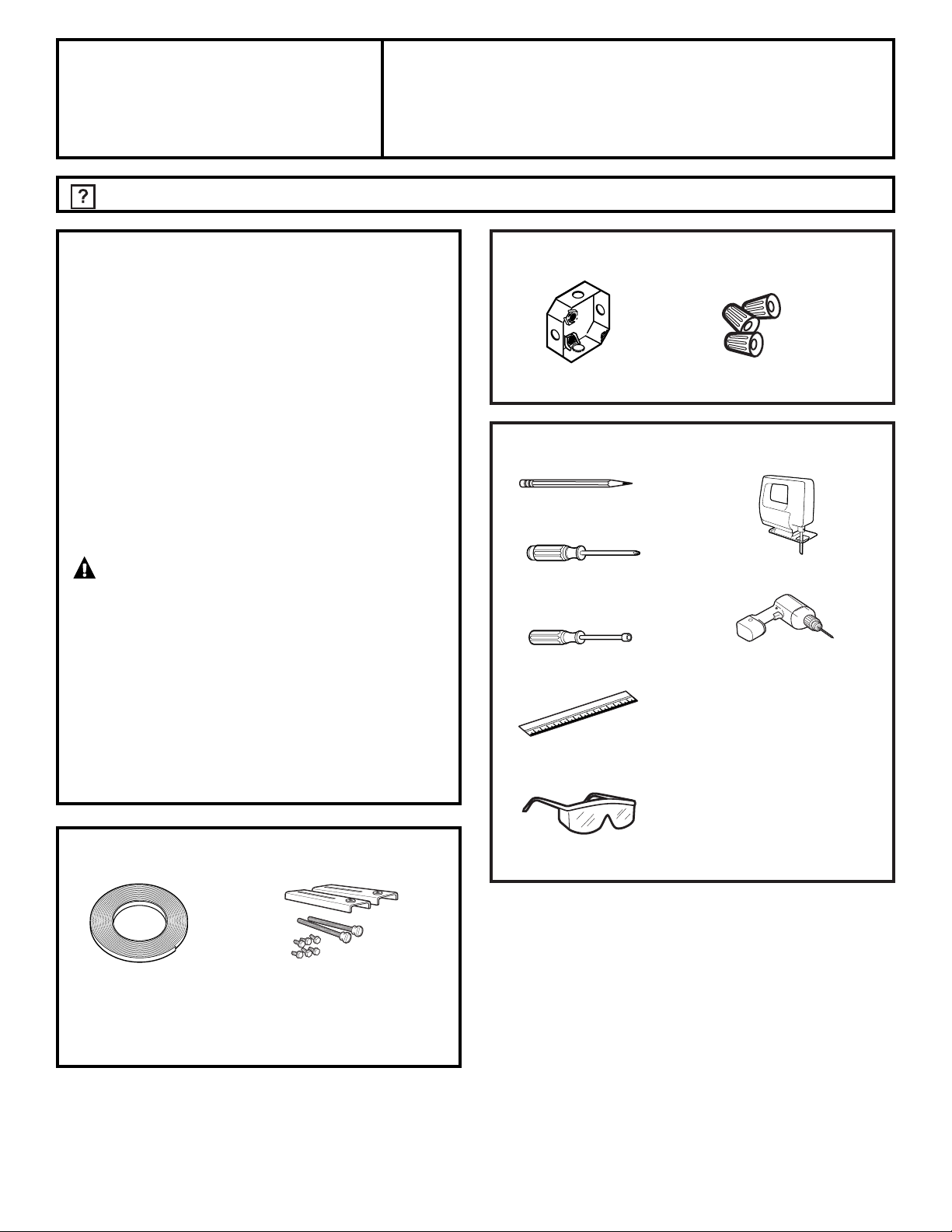

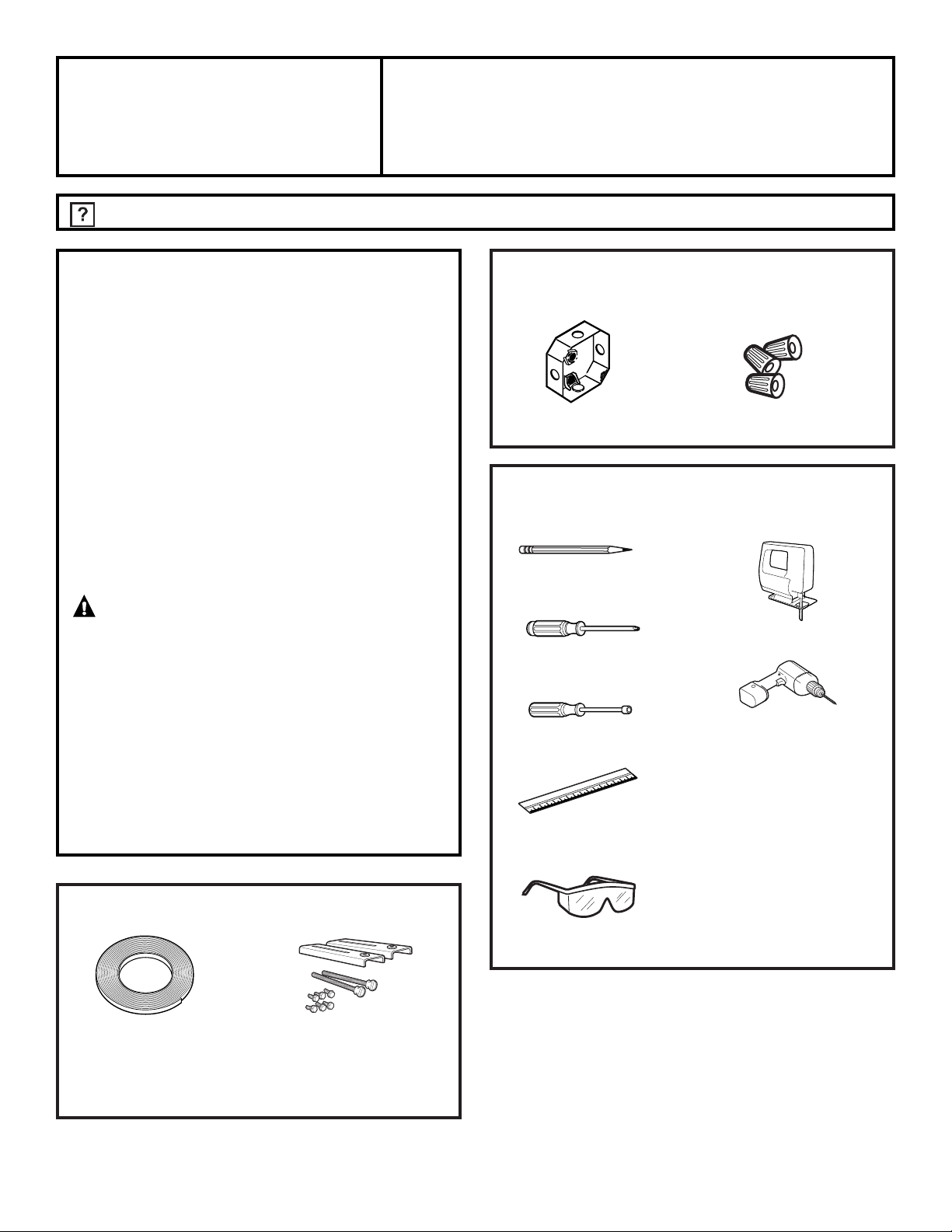

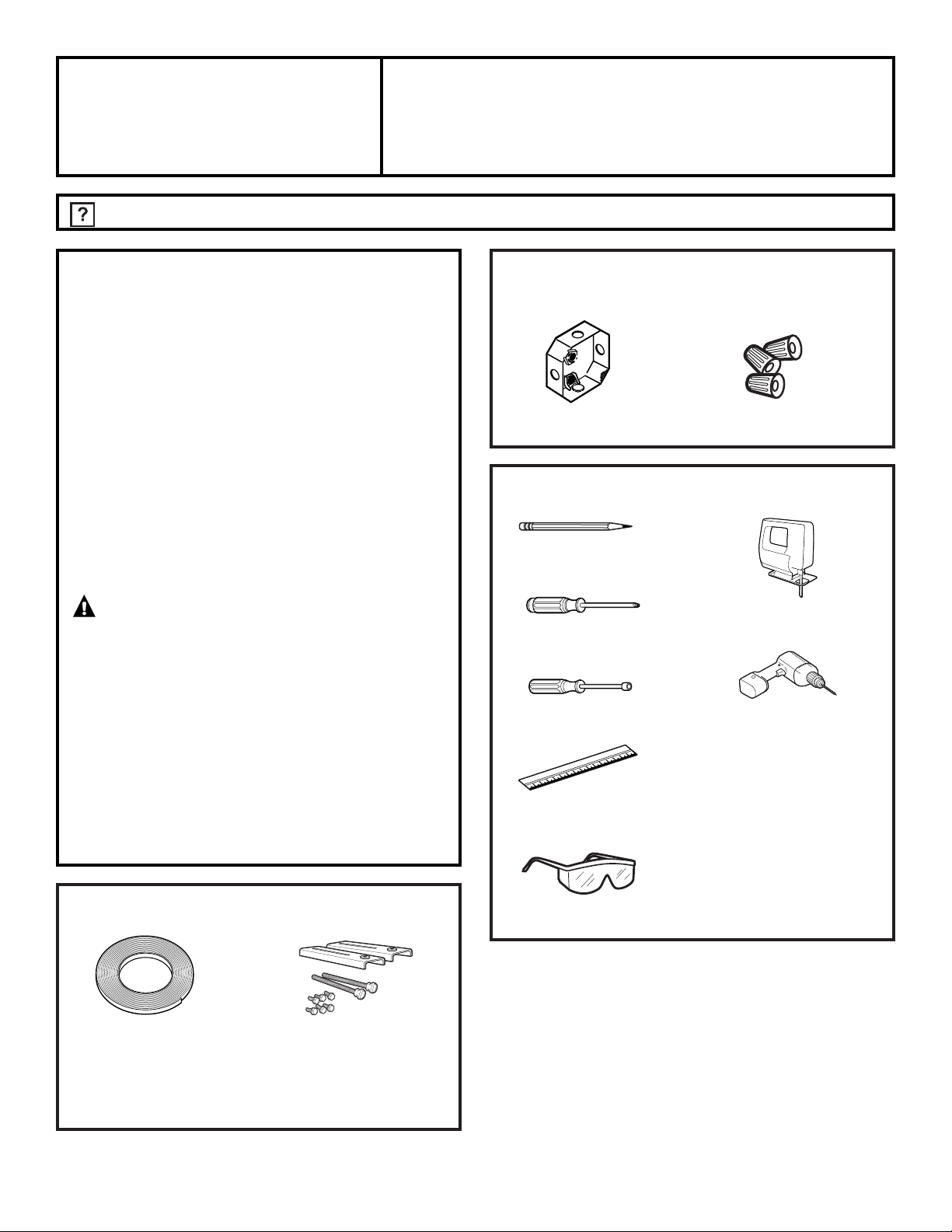

TOOLS YOU WILL NEED

MATERIALS YOU WILL NEED

Installation

30″ Electric Cooktop

Instructions

BEFORE YOU BEGIN

Read these instructions completely
and carefully.

•

IMPORTANT — Save these instructions

for local inspector’s use.

•

IMPORTANT — Observe all governing

codes and ordinances.

• Note to Installer – Be sure to leave these
instructions with the Consumer.

• Note to Consumer – Keep these instructions for
future reference.

• Product failure due to improper installation is not
covered under the Warranty.

WARNING — This appliance must be

properly grounded.

•

ATTENTION INSTALLER — ALL

COOKTOPS MUST BE HARD WIRED (DIRECT
WIRED) INTO AN APPROVED JUNCTION BOX. A
“PLUG AND RECEPTACLE” IS NOT PERMITTED
ON THESE PRODUCTS.

• Proper installation is the responsibility of the
installer and product failure due to improper
installation is NOT covered under warranty.

PARTS INCLUDED

Wire Nuts

Junction Box

Saber Saw

Pencil

Safety Glasses

1/8″ Drill Bit & Electric

or Hand Drill

Ruler or Straightedge

Phillips-Head

Screwdriver

JP256

“If you have questions, call 800.GE.CARES or visit our website at: ge.com”

2 Hold-Down Brackets

6 Hex-Head Screws

(4 required, 2 extra)

2 Thumbscrews

Foam Tape

1/4″ Nut Driver

13

Installation Instructions

FOR YOUR SAFETY

• For Personal Safety, remove house fuse or open
circuit breaker before beginning installation.
Failure to do so could result in serious injury
or death.

• Be sure your cooktop is installed properly by a
qualified installer or service technician.

• To eliminate the risk of burns or fire due to
reaching over heated surface elements, cabinet
storage located above the surface units should
be avoided. If cabinet storage space is to be
provided, the risk can be reduced by installing a
range hood that projects horizontally a minimum
of 5″ beyond the bottom of the cabinets. Cabinet
installation above the cooktop may be no deeper
than 13″.

• Make sure the cabinets and wall coverings
around the cooktop can withstand the
temperatures (up to 200°F) generated by
the cooktop.

• The cooktop should be easy to reach and lighted
with natural light during the day.

• Always disconnect the electrical service to the
cooktop before repairing or servicing the
cooktop. This can be done by disconnecting the
fuse or circuit breaker. Failure to do this could
result in a dangerous or fatal shock. Know where
your main disconnect switch is located. If you do
not know, have your electrician show you.

IMPORTANT SAFETY INSTRUCTIONS

ELECTRICAL REQUIREMENTS

This appliance must be supplied with the proper
voltage and frequency, and connected to an
individual, properly grounded branch circuit,
protected by a circuit breaker or a time delay fuse
as noted on name plate.

We recommend you have the electrical wiring and
hookup of your cooktop connected by a qualified
electrician. After installation, have the electrician
show you where your main cooktop disconnect
is located.

Wiring must conform to National Electrical Code.
You can get a copy of the National Electrical Code,
ANSI/NFPA No. 70-Latest Edition, by writing:

National Fire Protection Association

Batterymarch Park
Quincy, MA 02269

In Canada, wiring must conform to the Canadian
Electrical Code (CEC).

The cooktop conduit wiring is approved for copper
wire connection only, and if you have aluminum
house wiring, you must use special UL approved
connectors for joining copper to aluminum. In
Canada, you must use special CSA approved
connectors for joining copper to aluminum.

You must use a two-wire, three conductor 208/240
VAC, 60 Hertz electrical system. A white (neutral)
wire is not needed for this unit. The cooktop must
be installed in a circuit that does not exceed 125
VAC nominal to ground.

Refer to the name plate on your cooktop for the
KW rating for your cooktop.

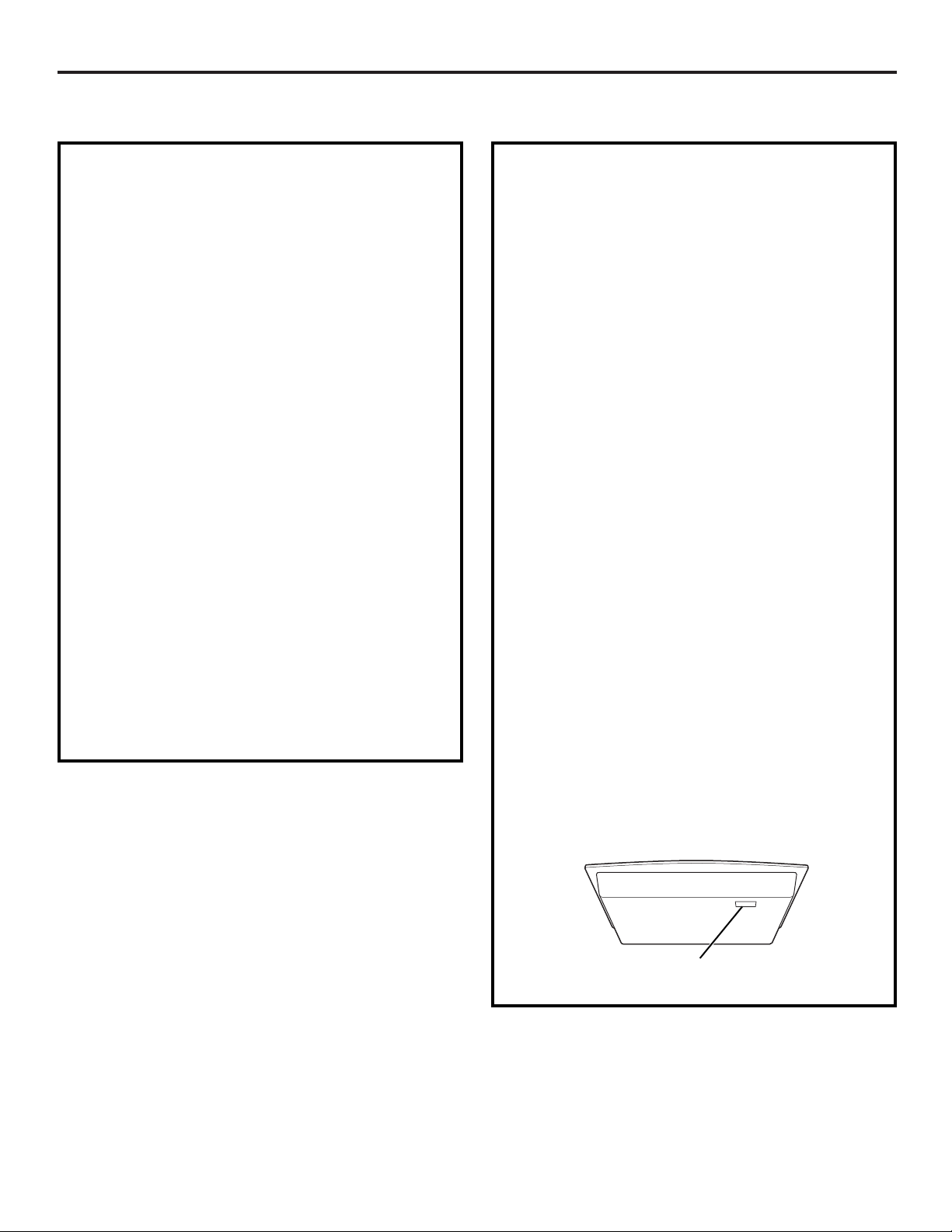

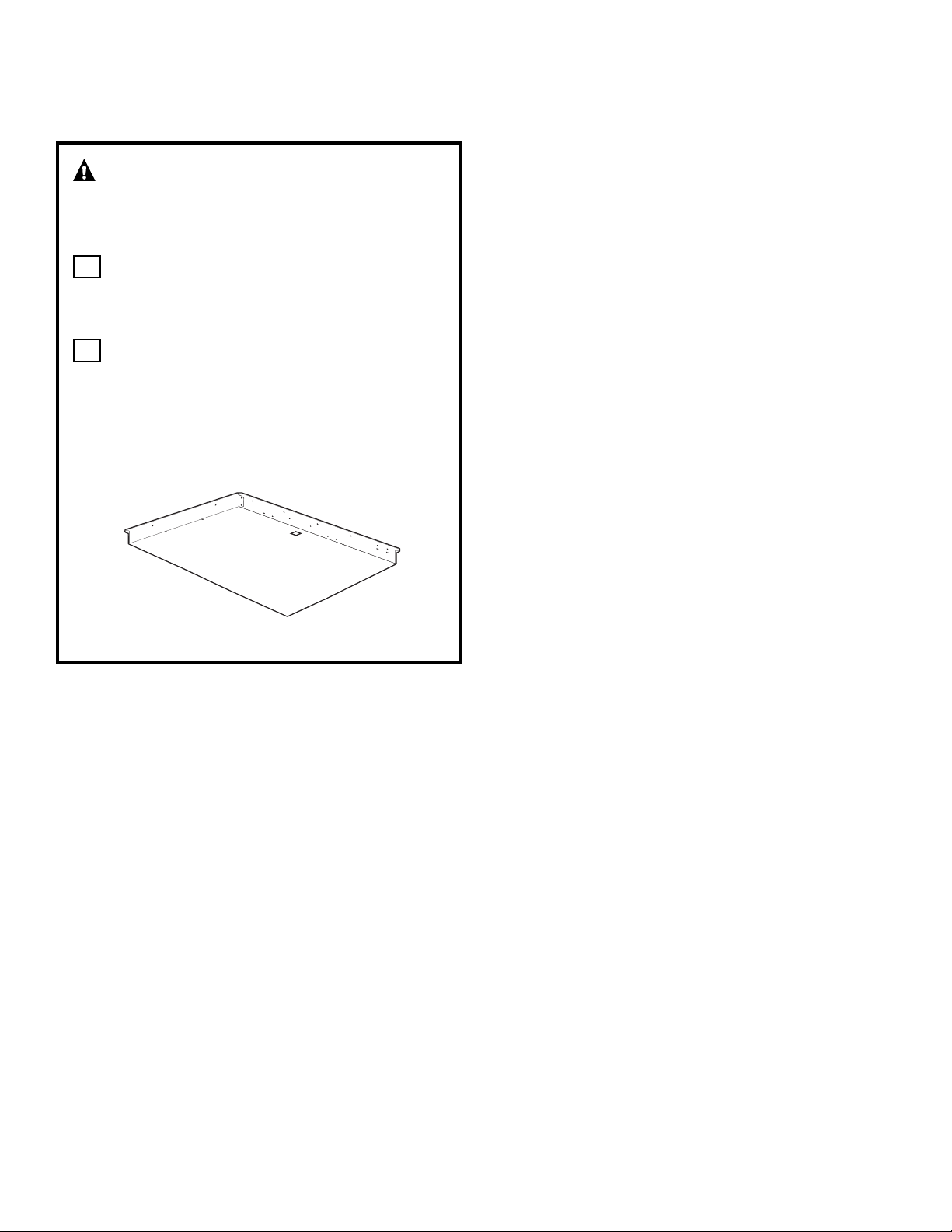

Name plate location

WARNING – The electrical power to

the cooktop supply line must be shut off while
connections are being made. Failure to do so
could result in serious injury or death.

When preparing cooktop opening, make sure
the inside of the cabinet and the cooktop do
not interfere with each other. (See section on
preparing the opening.)

Remove packaging materials and literature
package from the cooktop before beginning
installation.

B

A

OPTIONAL INSTALLATIONS

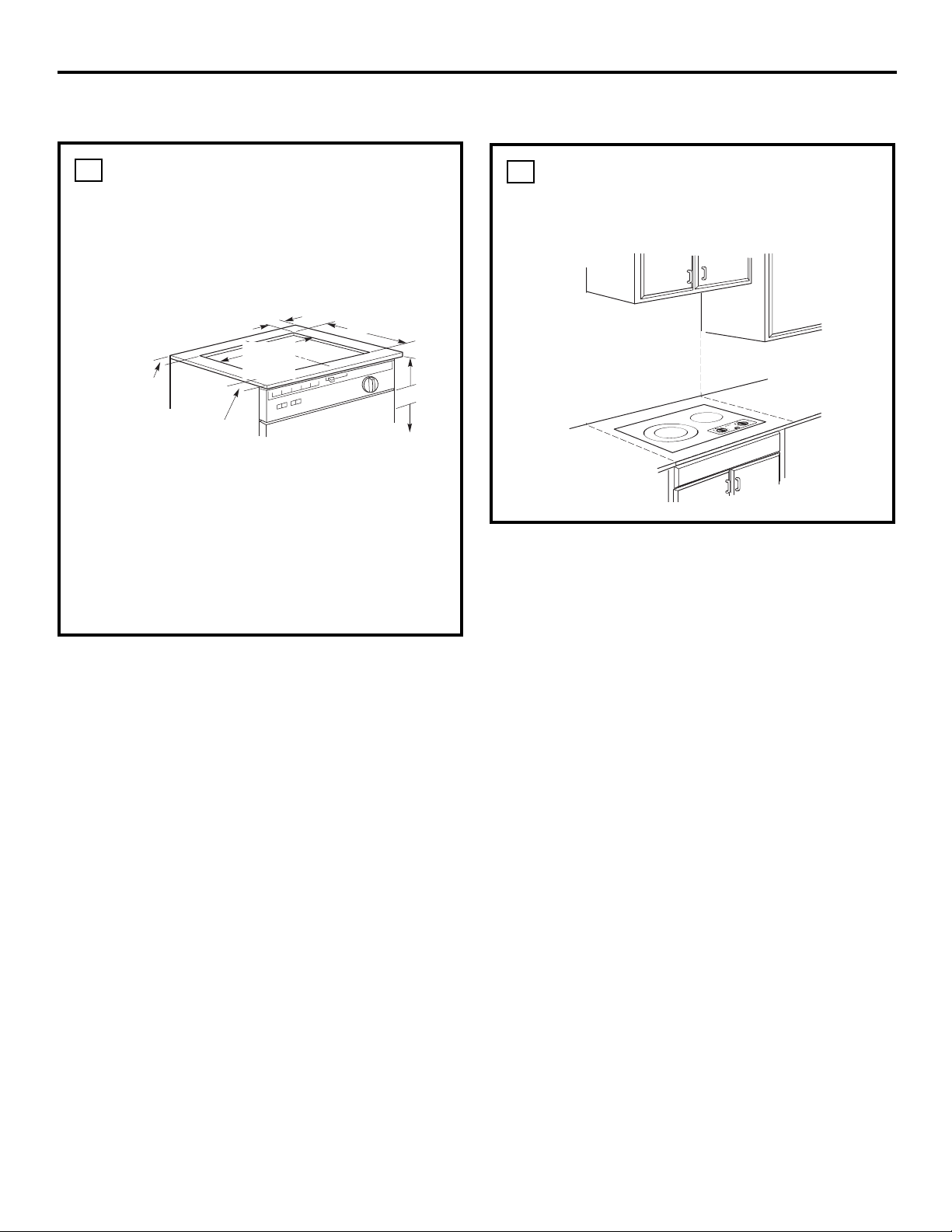

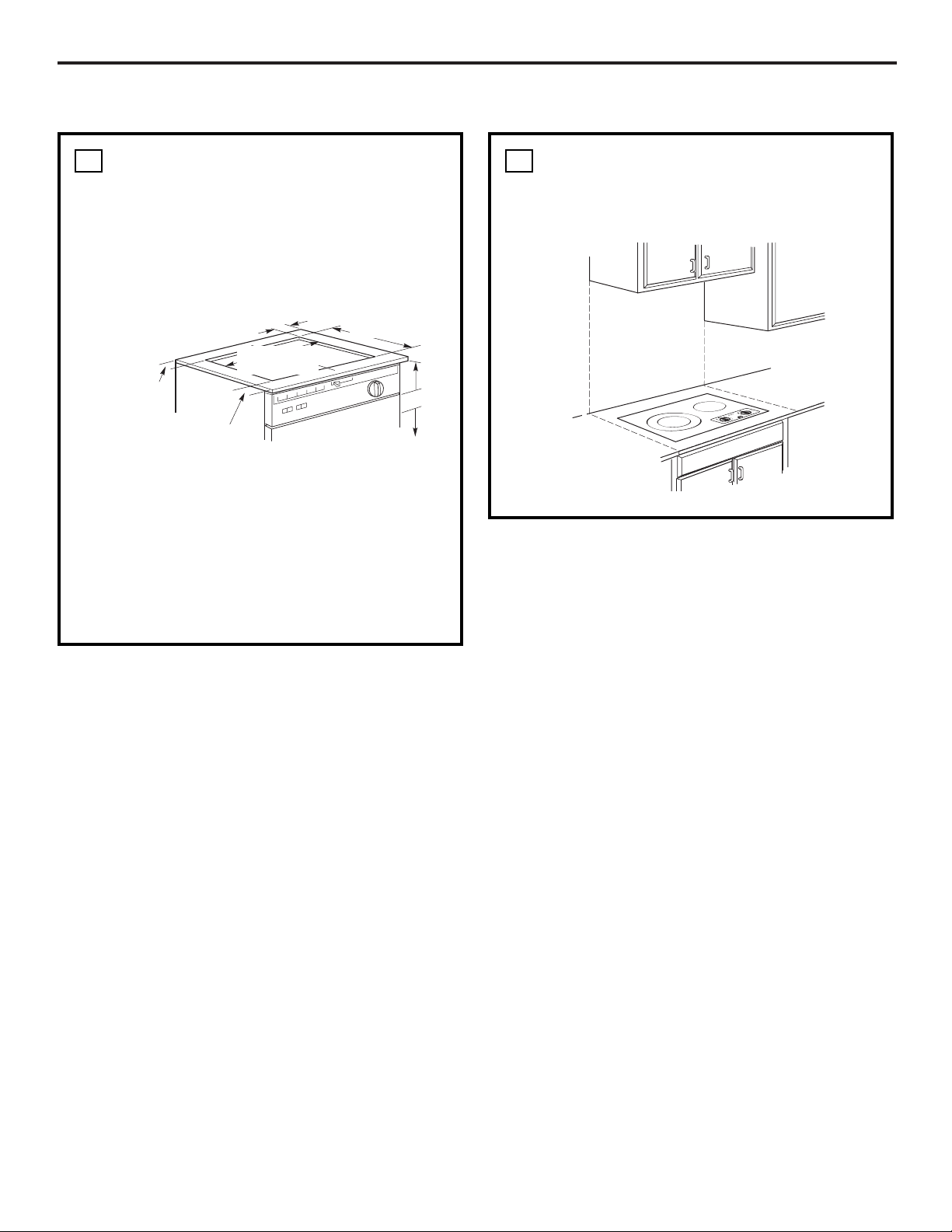

DIMENSIONS AND CLEARANCES

To ensure accuracy, it is best to make a template
when cutting the opening in the counter.

HORIZONTAL INSTALLATION WITH CONTROLS
AT THE FRONT

In this installation, the cooktop must be installed
with the control knobs toward the front edge.

VERTICAL INSTALLATION MUST BE ORIENTED
WITH CONTROLS ON THE LEFT SIDE

To eliminate the risk of burns by reaching over a
heated surface, the cooktop must be installed with
the controls on the left side.

In this installation, countertops must be at least 25″
deep. Observe all minimum clearances at the front,
rear and sides.

4

15

Installation Instructions

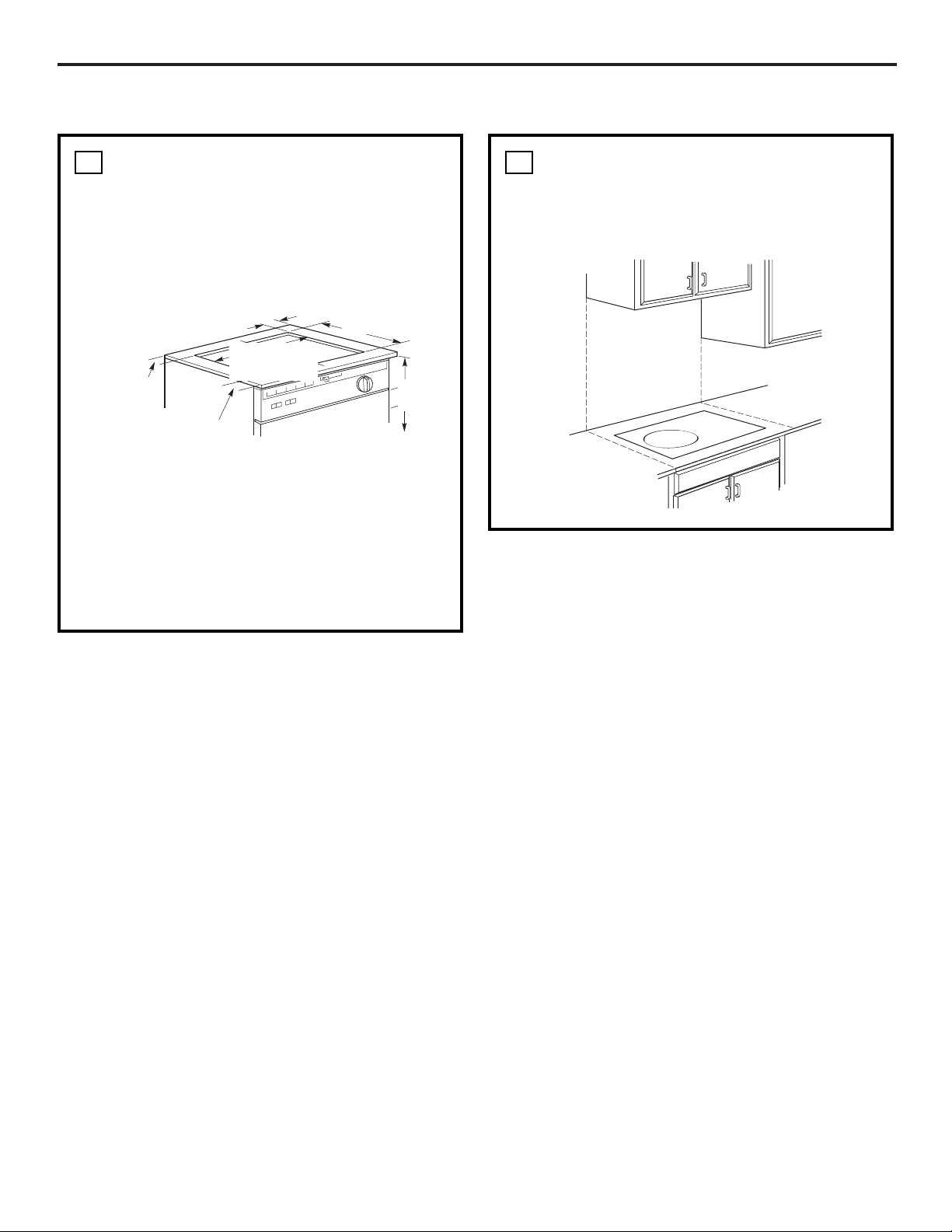

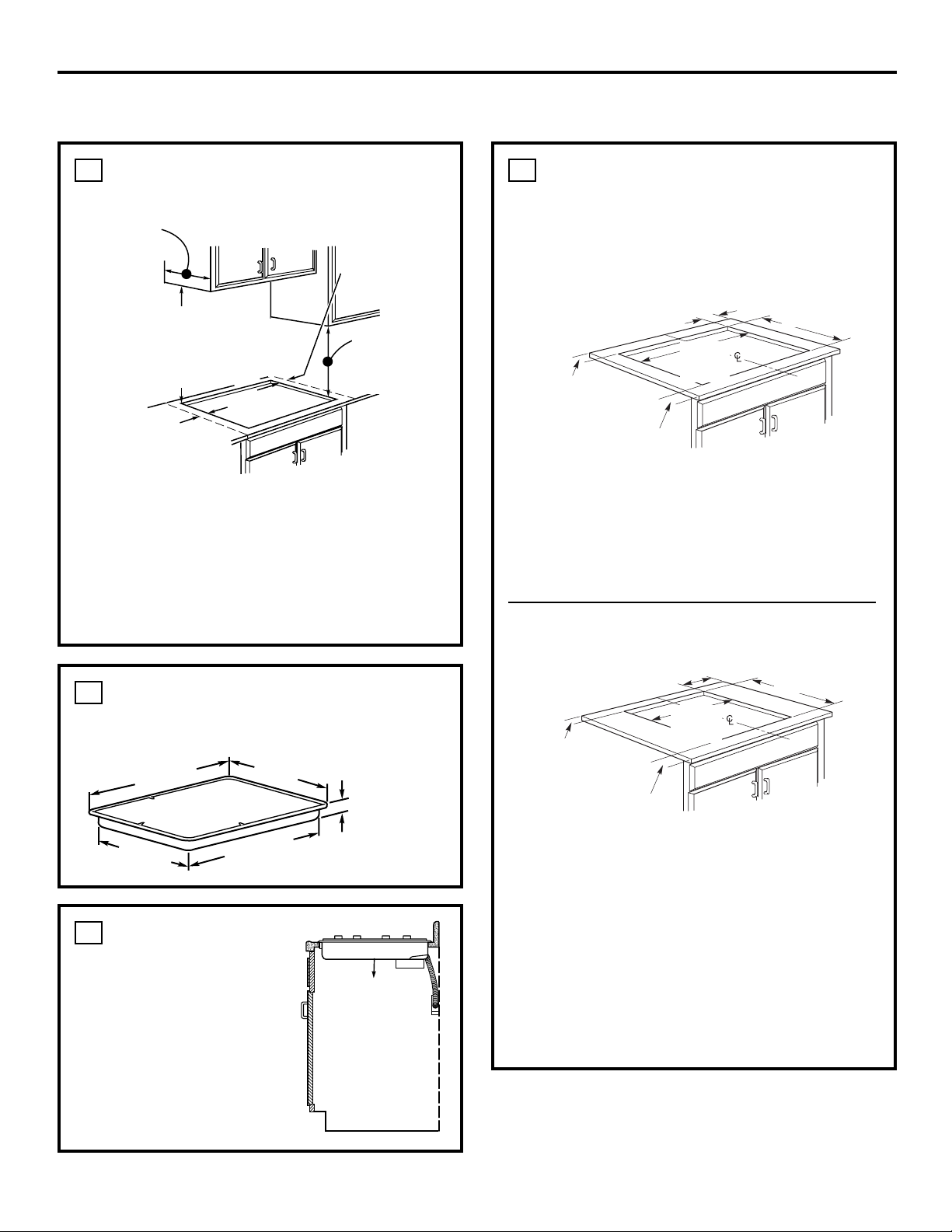

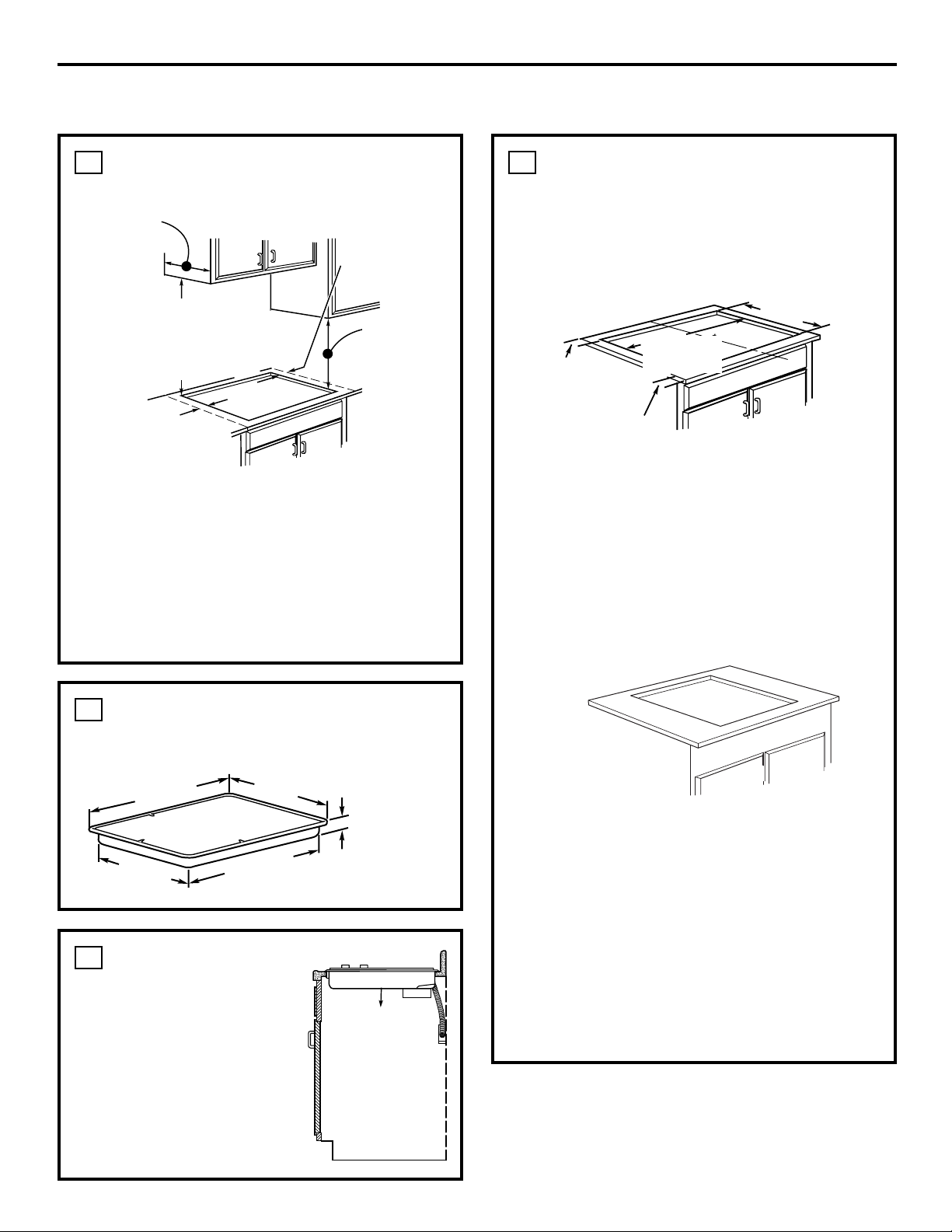

The following MINIMUM clearance dimensions
must be maintained.

1

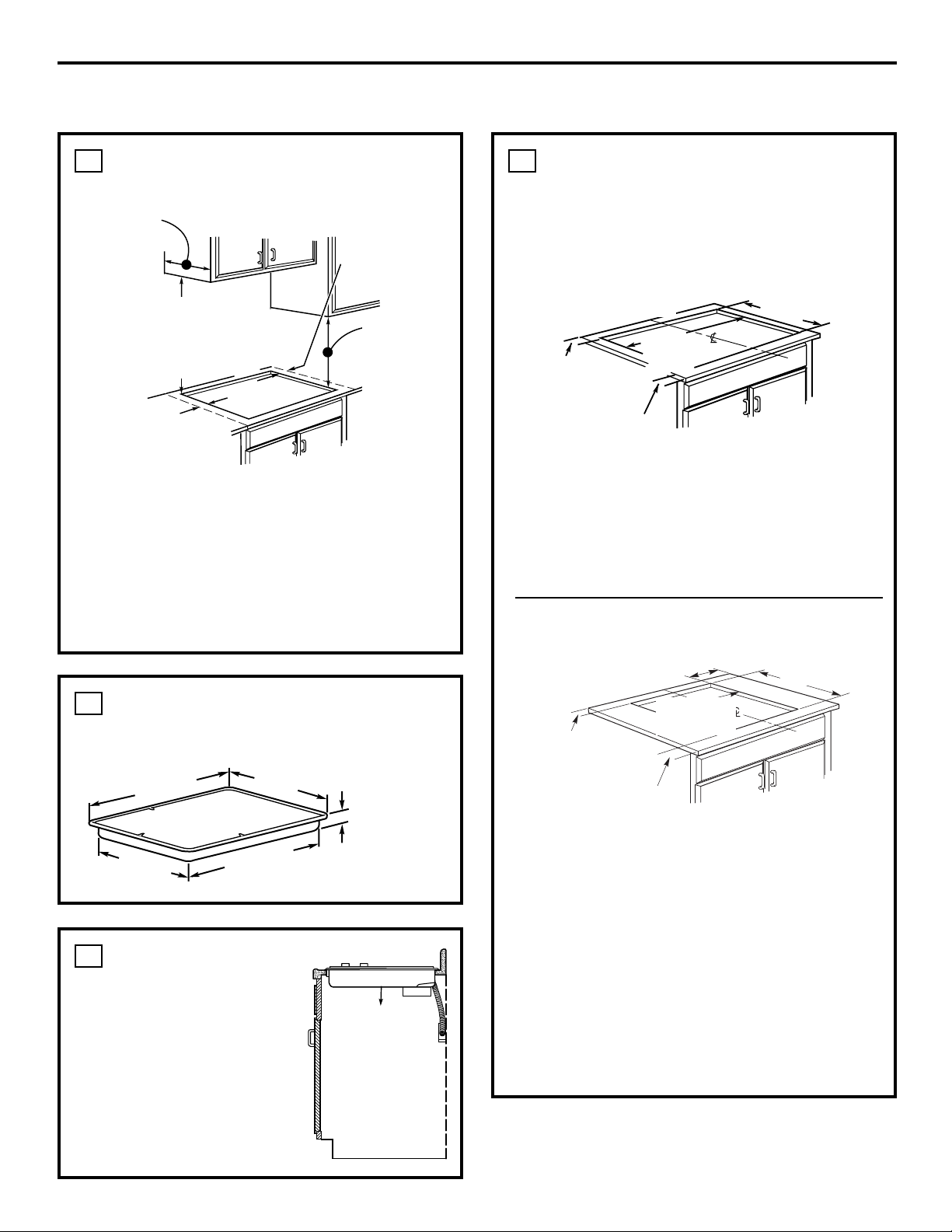

PREPARING THE OPENING

OVERALL COOKTOP DIMENSIONS

2

Five inches (5″)
minimum vertical
clearance between
the cooktop bottom
and any combustible
surfaces.

3

13″ MAX. depth of unprotected
overhead cabinets

30″ MIN.
clearance from
countertop to
unprotected
overhead surface

1-3/4″ MIN. clearance
from cutout to side wall
on the left of the unit

18″ MIN. height
from countertop
to nearest cabinet
on either side
of unit

1-3/4″ MIN.
clearance from
cutout to side
wall on the right
of the unit

19-15/16″

Cooktop

21-1/2″

15-15/16″

5″ Min.

Vertical Clearance

2-3/4″ MIN.

from front edge

of cutout and
front edge of

countertop

16-1/8″ depth
of cutout

2″ MIN. between

cutout and the

wall behind

the cooktop

If a 30″ clearance between the cooking surface
and overhead combustible materials or metal
cabinets cannot be maintained, a minimum
clearance of 24″ is required and the underside
of the cabinets above the cooktop must be
protected with not less than 1/4″ insulating
millboard covered with sheet metal not less
than 0.0122″ thick.

17-1/8″

3″

2-3/4″ MIN.

from front edge

of cutout and

front edge

of countertop

20-1/8″ depth
of cutout

16-1/8″

width

of cutout

2″ MIN. between

cutout and the

wall behind

the cooktop

1-3/4″ MIN.
clearance from
cutout to left or
right side walls

1-3/4″ MIN.
clearance from
cutout to left or
right side walls

20-1/8″

width

of cutout

OPTIONAL INSTALLATIONS
DIMENSIONS AND CLEARANCES
(cont.)

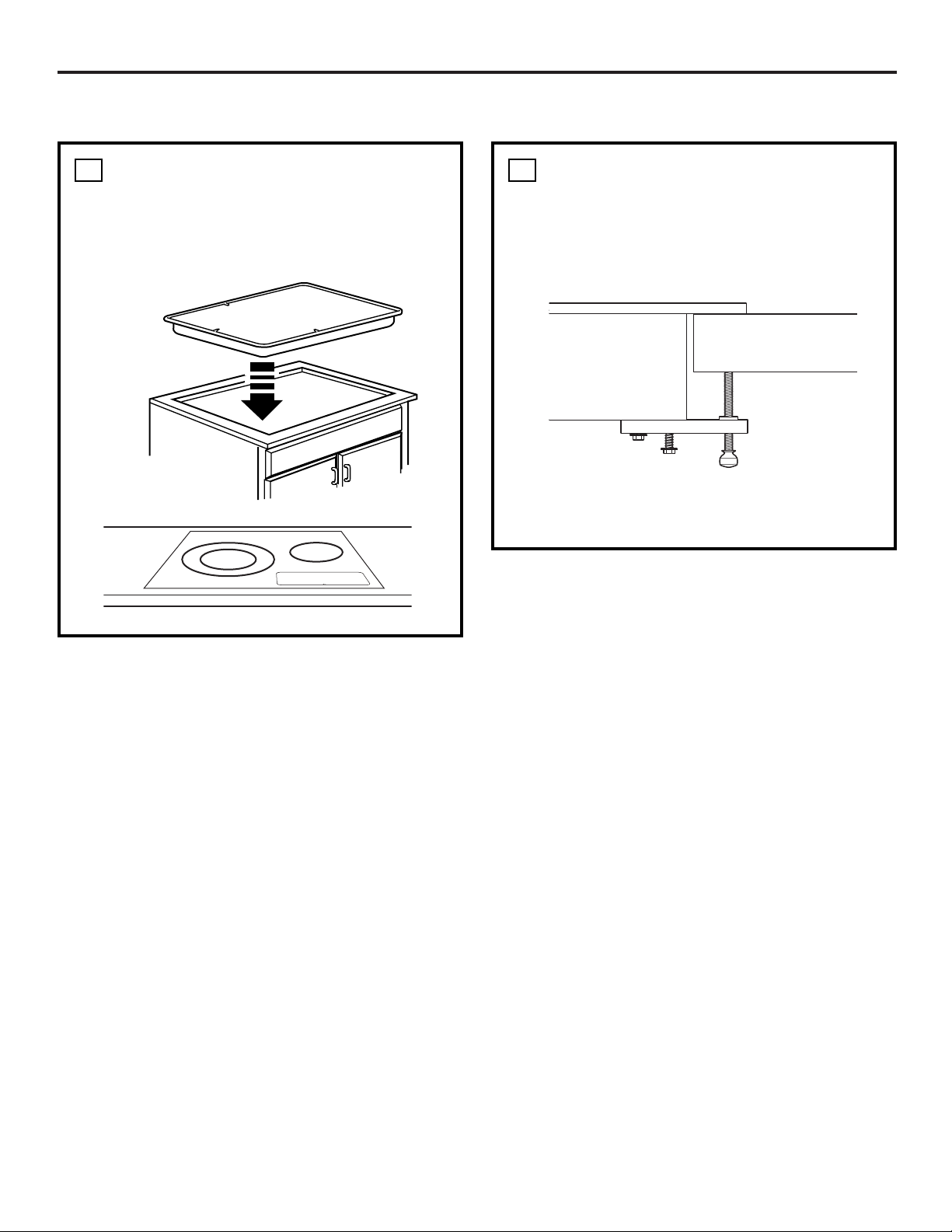

INSTALLATION OVER A GE UNDERSINK
DISHWASHER

This cooktop is only approved for installation over a
GE Undersink Dishwasher Model GSM2100. Follow
the installation instructions packed with the
dishwasher.

The controls must be oriented toward the front
edge of the countertop.

4

16

Installation Instructions

PREPARING THE OPENING (CONT.)

Make sure the wall coverings, countertop and
cabinets around the cooktop can withstand
heat (up to 200°F) generated by the cooktop.

5

Wall coverings,
cabinets and
countertop must
withstand heat
up to 200°F.

4-1/2″ MIN.

from front edge

of cutout and

front edge of

countertop

36″

Floor

1-3/4″ MIN.

clearance to

side walls

16-1/8″
depth
of cutout

2″ MIN. between

cutout and the

wall behind

the cooktop

20-1/8″
width
of cutout

Installation Instructions

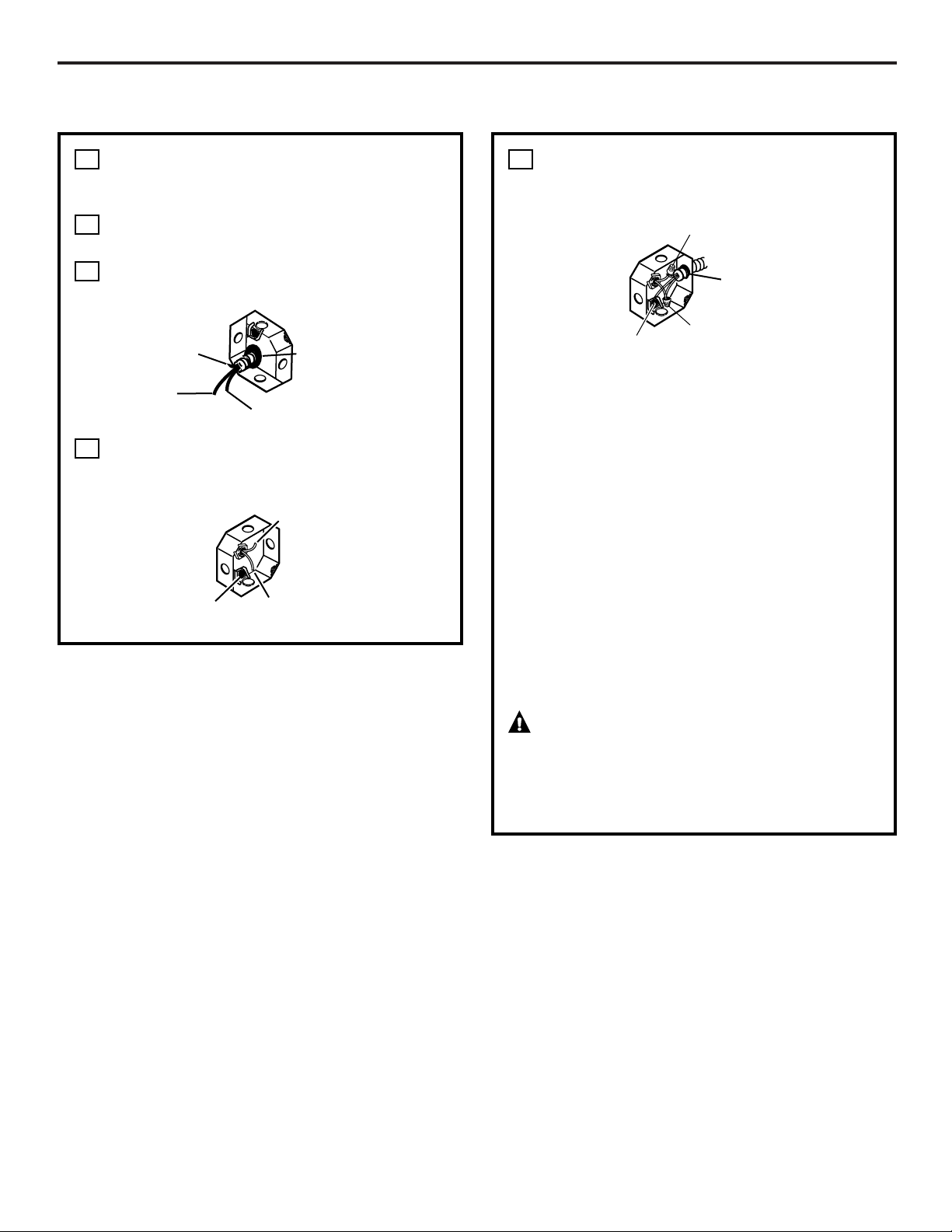

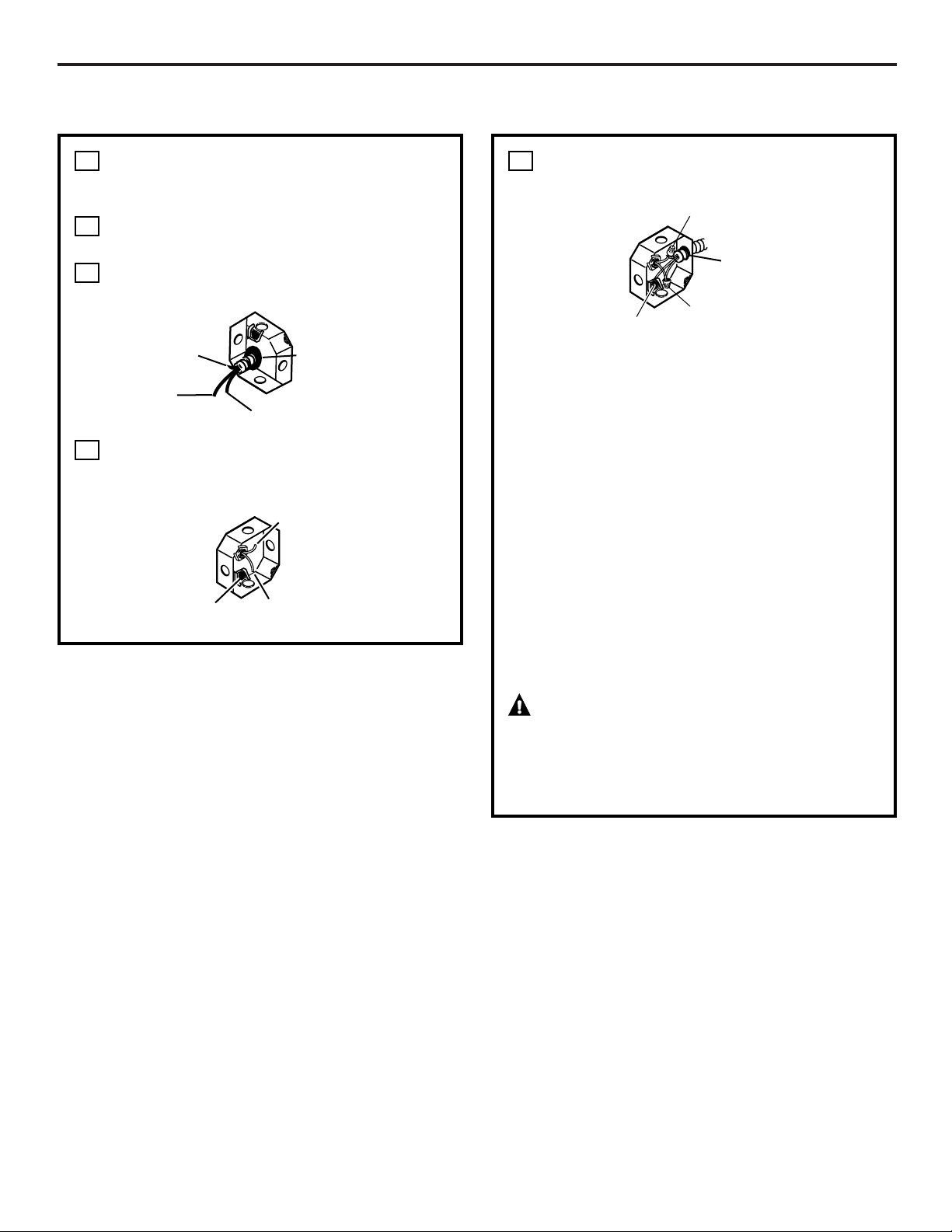

INSTALLING THE JUNCTION BOX

Install an approved junction box where it will be
easily reached through the front of the cabinet
where the cooktop will be located. The cooktop

conduit is 58″ long.

IMPORTANT:

The junction box must be
located where it will allow considerable slack in the
conduit for serviceability.

INSTALLATION OVER GSM2100 DISHWASHER

The center of the junction box should be 5″ to 7″
below the cooktop lip, so it does not interfere with
the dishwasher, installation or operation.

Electrical connections must be made before placing
the cooktop into the cutout.

1

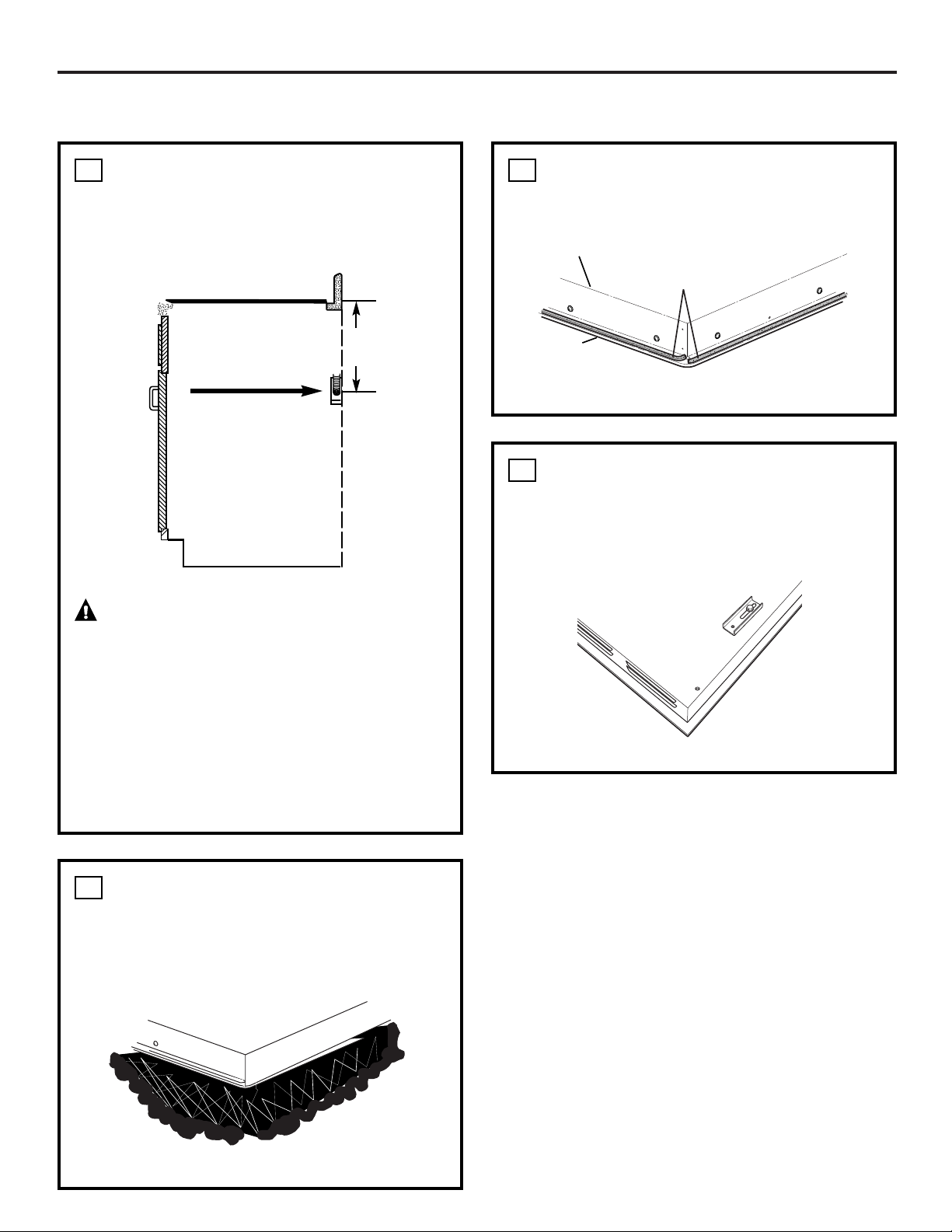

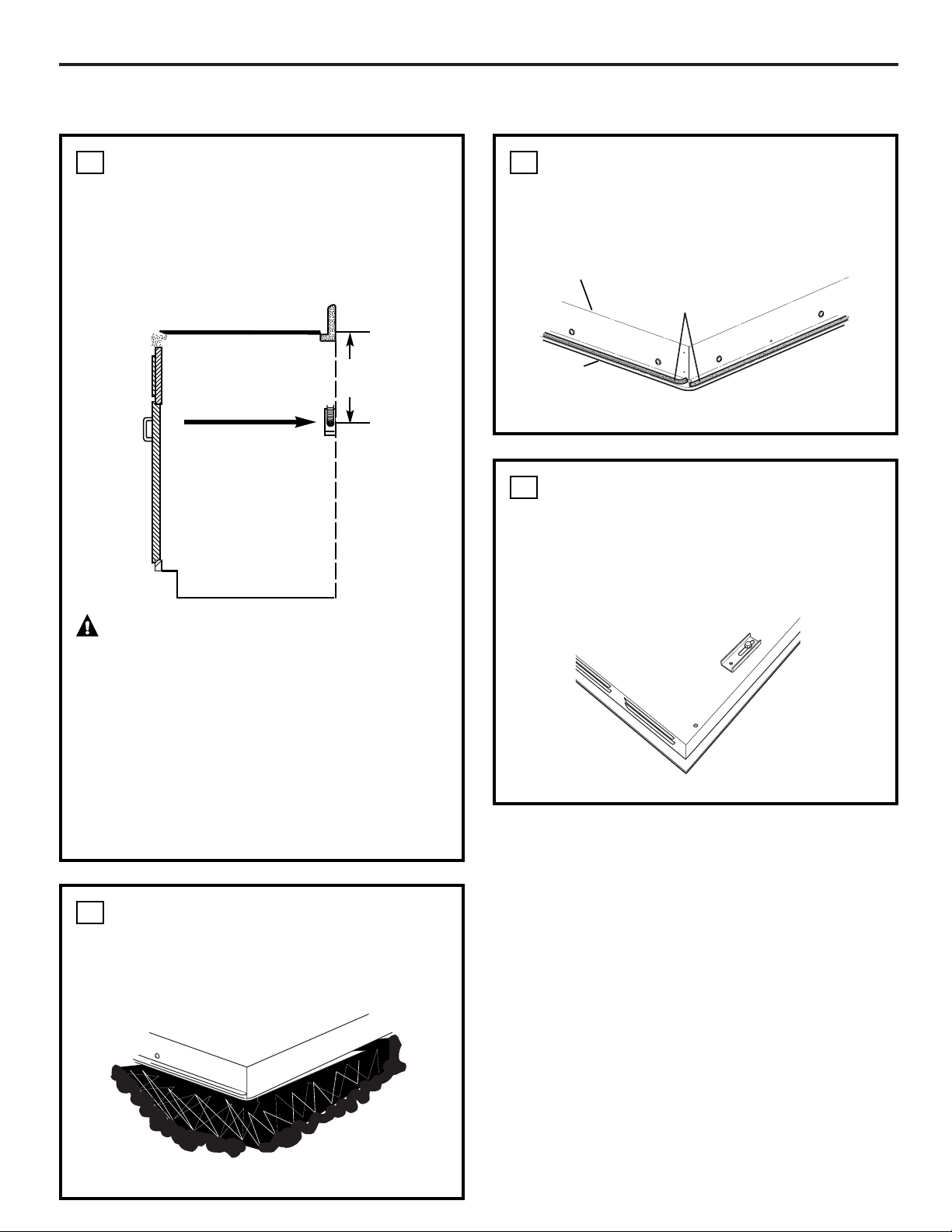

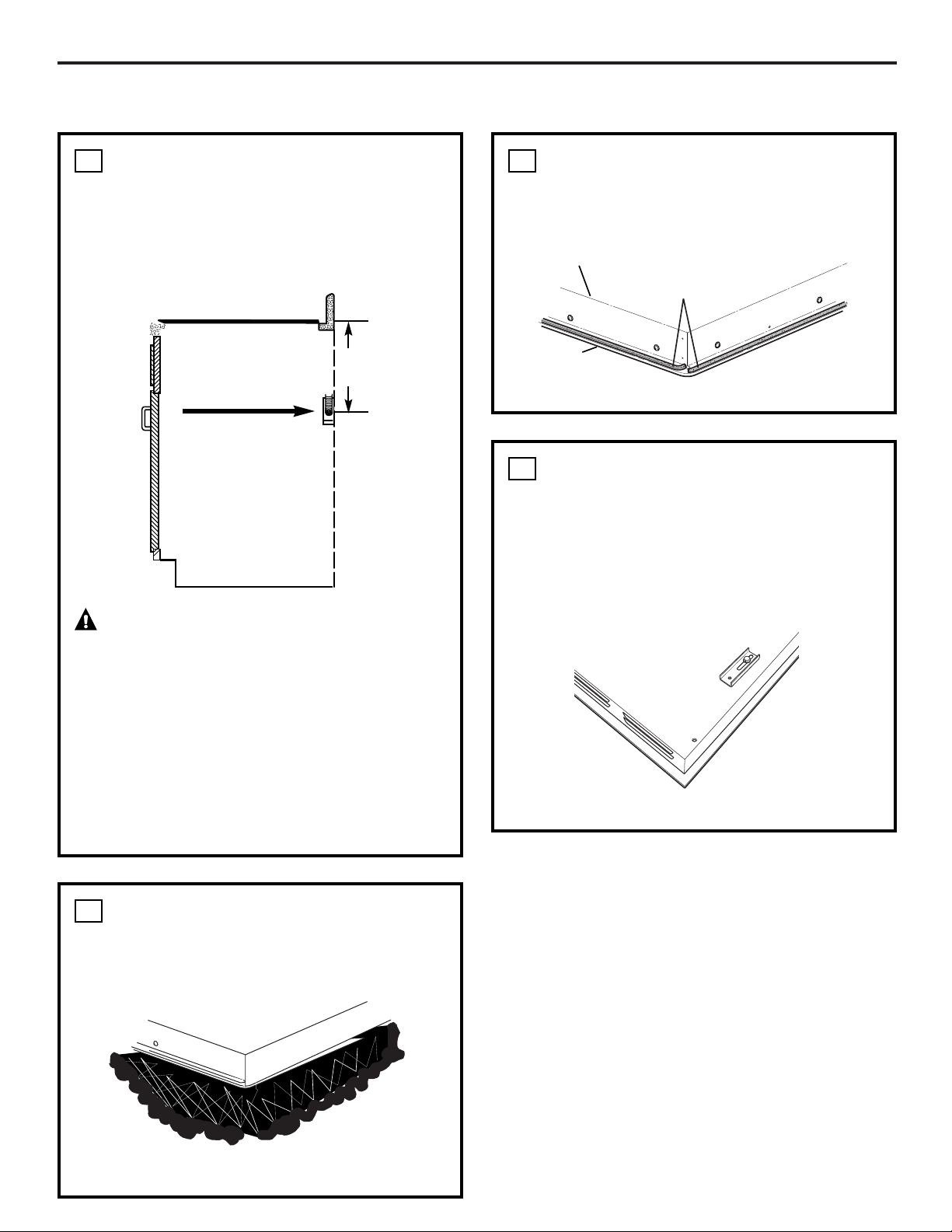

INSTALLING THE COOKTOP

PROTECT SURFACE
OF COOKTOP

Place a towel or tablecloth onto the countertop.
Lay the cooktop upside down onto the protected
surface.

2

ATTACH FOAM TAPE

Apply the foam tape around the outer edge of the
glass. Do not overlap the foam tape.

3

LOCATE MOUNTING PARTS

Start one screw through the bracket and into the
cooktop (both sides). Do not tighten. Turn the
bracket inward to avoid interference when
dropping the cooktop into the countertop.

4

Install junction box so
that it can be reached

through the front of the

cabinet.

*5″
Min.

Bottom of Cooktop

Cloth under Cooktop

Bottom of Cooktop

Foam Tape

Cooktop
Glass

*7″ Max. when
installing over
GSM2100
Dishwasher

17

18

Installation Instructions

INSTALLING THE COOKTOP (CONT.)

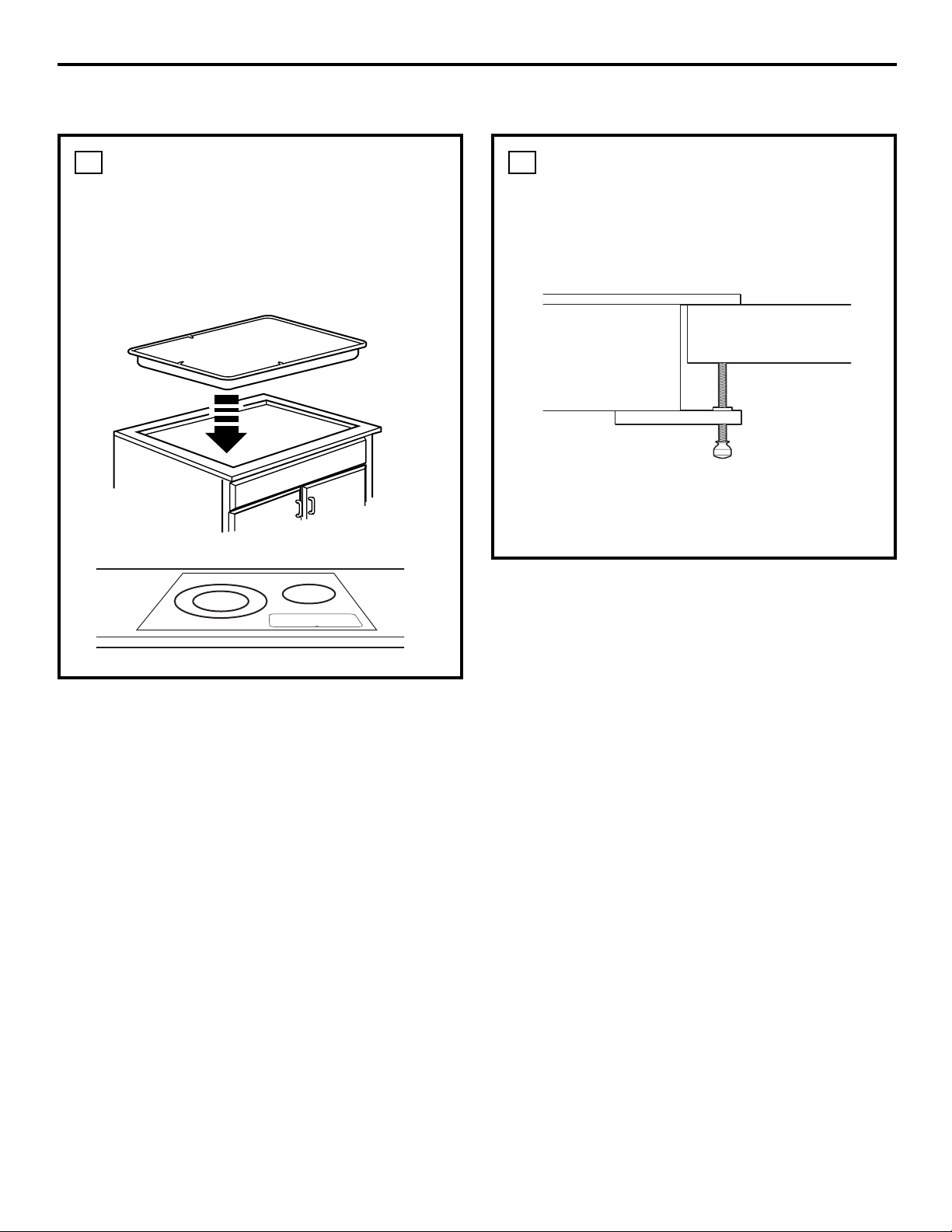

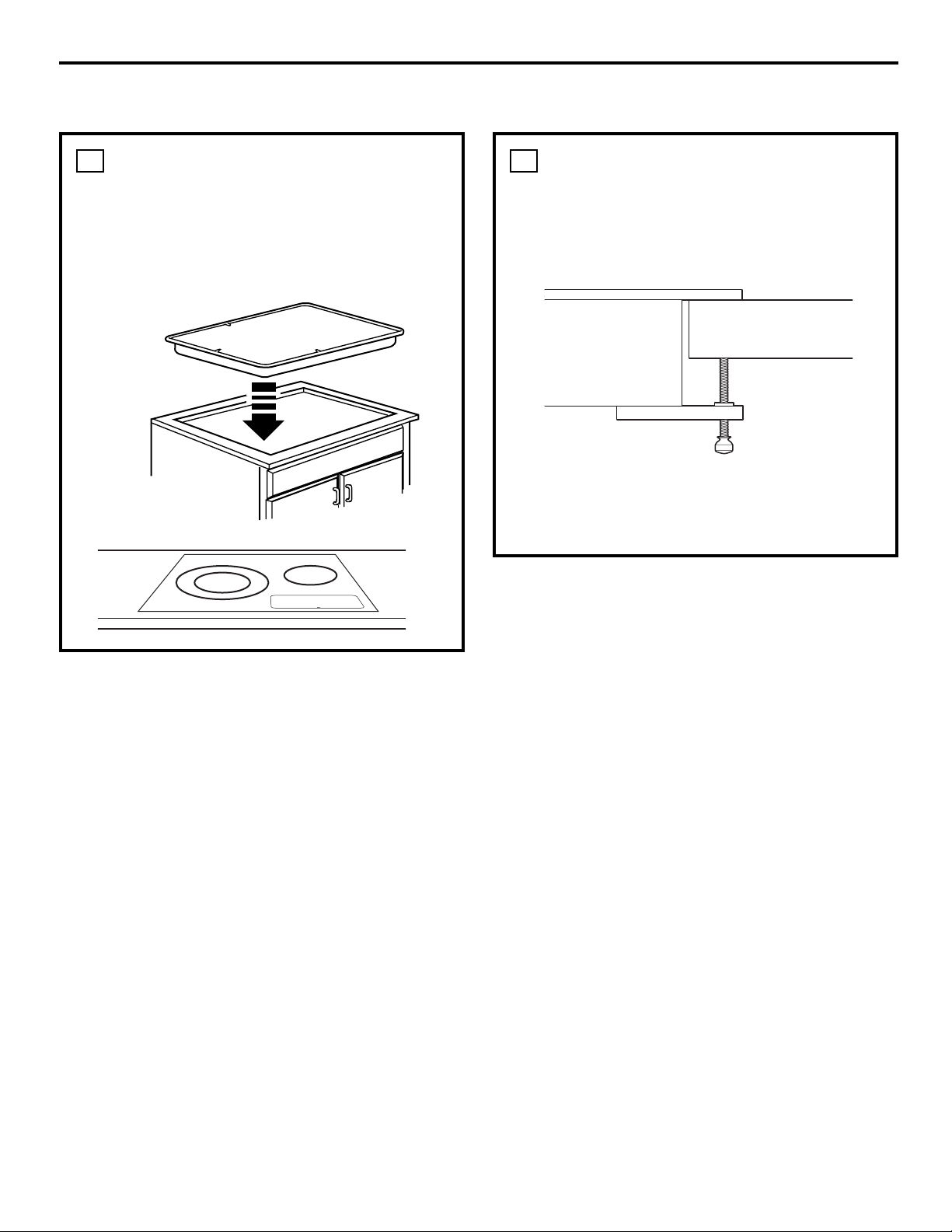

INSERT COOKTOP INTO CUTOUT

Insert the cooktop centered into the cutout
opening. Make sure the front edge of the
countertop is parallel to the cooktop. Make final
check that all required clearances are met.

5

ATTACH HOLD-DOWN BRACKETS
TO CABINET

Open the cabinet door. Install the second screw
through the bracket and tighten. Then tighten the
first screw. Install the thumbscrew until it touches
the bottom of the countertop.

IMPORTANT: Turn the thumbscrew until it touches
the bottom of the countertop. Do not overtighten.

6

Cooktop

Cooktop Countertop

19

Installation Instructions

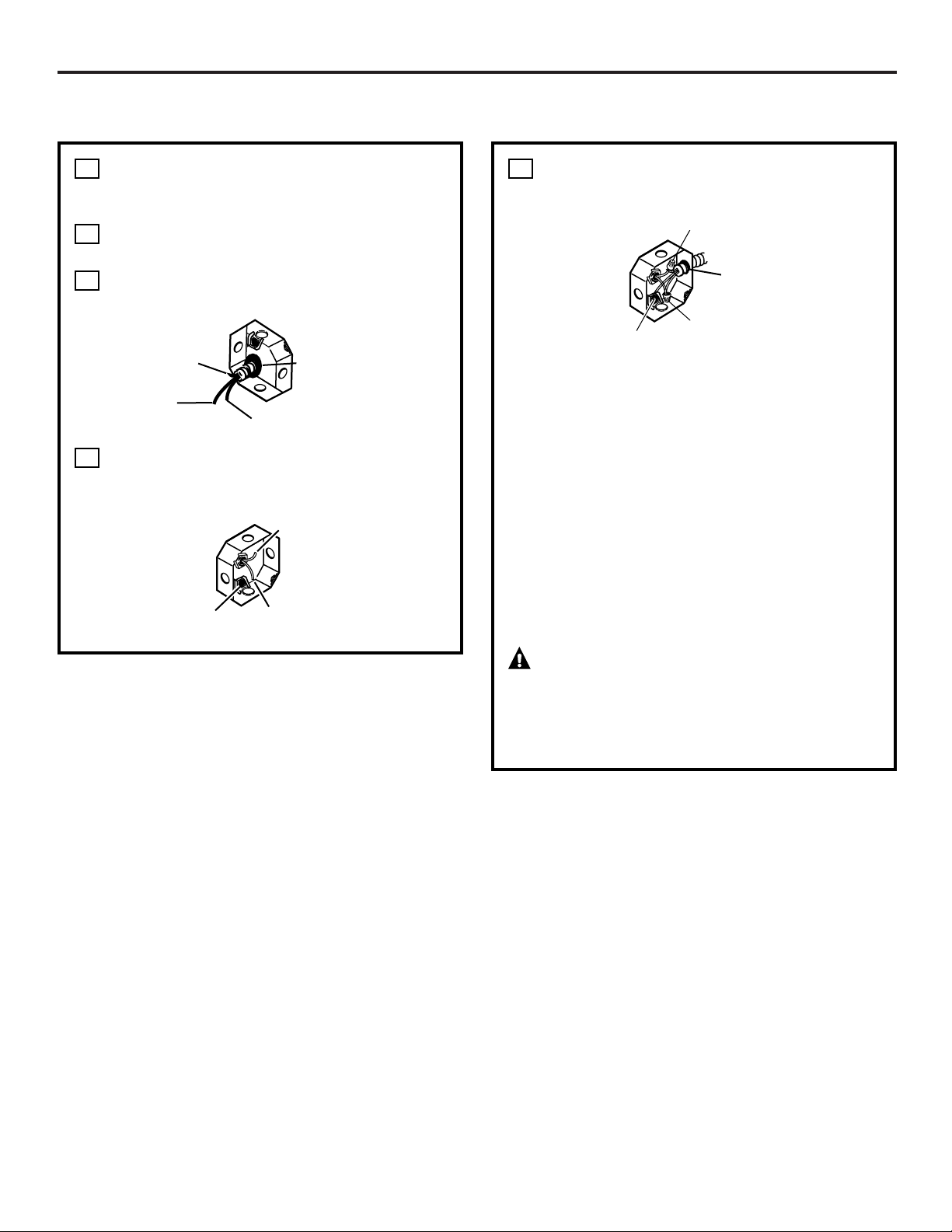

When making the wire connections, use the
entire length of conduit provided. The conduit

must not be shortened.

With the cooktop in place, open the front of
the cabinet door.

Insert the wires from the conduit through the
opening of the junction box.

Connect the red and black leads from the
cooktop conduit to the corresponding leads
in the junction box.

D

C

B

A

INSTALLATION—ELECTRICAL CONNECTIONS

Once the connections are made, secure wires
together using wire nuts.

GROUNDING INSTRUCTIONS:

The bare ground wire in the conduit is connected
to the cooktop frame. Effective January 1, 1996,
the National Electrical Code will not permit
grounding through neutral. If used in new
construction after January 1, 1996 or in a mobile
home, recreational vehicle or if local codes do not
permit grounding through the neutral white lead,
attach the appliance grounding lead (green or
copper) to the residence grounding conductor
(green or bare copper) in accordance with local
codes. When connecting to a 3 conductor branch
circuit, if local codes permit, connect the bare
ground connector lead of the cooktop to the
branch circuit neutral (gray or white in color).

IMPORTANT: If the cooktop is being

installed into a blind counter (one with no cabinet
opening below), wire connections must be made
before putting the cooktop into the cutout
opening.

E

Strain Relief Clamp

Black

Red

Ground

Strain Relief Clamp

Black

Red

Ground

Black

Red

Ground wire
location

20

Installation Instructions

PRE-TEST CHECKLIST

Remove all protective film, if present, and any
stickers.

Check to be sure that all wiring is secure and
not pinched or in contact with moving parts.

Check level of appliance.

Check that the cooktop is properly grounded.

D

C

B

A

1

CHECKLISTS

OPERATION CHECKLIST

Remove all items from the top of the cooktop
surface.

Turn on the power to the cooktop. Verify that
all surface burners operate properly.

Check that the circuit breaker is not tripped
nor the house fuse blown.

Check that conduit is securely connected to
the junction box.

See troubleshooting list.

NOTE TO ELECTRICIAN:

The power leads supplied with this appliance are
UL recognized for connections to larger gauge
household wiring. The insulation of these leads
is rated at temperatures much higher than the
temperature rating of household wiring. The
current carrying capacity of a conductor is
governed by the wire gauge and also the
temperature rating of the insulation around
the wire.

NOTE: ALUMINUM WIRING

• WARNING:

IMPROPER CONNECTION OF ALUMINUM
HOUSE WIRING TO THE COPPER LEADS CAN
RESULT IN A SERIOUS PROBLEM.

• Splice copper wires to aluminum wiring

using special connectors designed and UL
approved for joining copper to aluminum
and follow the manufacturer’s recommended
connector procedure closely.

NOTE: Wire used, location and enclosure of
splices, etc., must conform to good wiring
practice and local codes.

E

D

C

B

A

2

Before you call for service… ge.com

Troubleshooting Tips
Save time and money! Review the chart on this page first
and you may not need to call for service.

Problem Possible Causes What To Do

Surface elements will Improper cookware • Use pans which are absolutely flat and match
not maintain a rolling being used. the diameter of the surface element selected.
boil or cooking is slow

Surface elements do A fuse in your home may be • Replace the fuse or reset the circuit breaker.
not work properly blown or the circuit breaker

tripped.

Cooktop controls • Check to see the correct control is set for the surface
improperly set. element you are using.

Tiny scratches or metal Incorrect cleaning • Use recommended cleaning procedures.
marks or abrasions on methods being used.
radiant cooktop glass

Cookware with rough • Be sure cookware bottoms and cookware are clean

surface

bottoms being used or before use. Use cookware with smooth bottoms.
coarse particles (salt Tiny scratches are not removable but will become
or sand) were between less visible in time as a result of cleaning.
the cookware and the
surface of the cooktop.

Cookware has been
slid across the cooktop
surface.

Areas of discoloration Improper cookware • Marks from aluminum and copper pans as well as
or dark streaks on the being used. mineral deposits from water or food can be removed
cooktop with the cleaning cream.

Hot surface on a model • This is normal. The surface may appear discolored
with a light-colored cooktop. when it is hot . This is temporary and will disappear

as the glass cools.

Food spillovers not cleaned • See the Cleaning the glass cooktop section.
before next use.

Incorrect cleaning methods • Use recommended cleaning procedures.
being used.

Plastic melted to Hot cooktop came into • See the Glass surface—potential for permanent damage
the surface contact with plastic placed section in the Cleaning the glass cooktop section.

on the hot cooktop.

Pitting (or indentation) Hot sugar mixture spilled • Call a qualified technician for replacement.
of the cooktop on the cooktop.

Frequent cycling off and

Improper cookware • Use only flat cookware to minimize cycling.

on of surface elements

being used. See Surface elements cycle on and off section.

Control knob will Cooktop controls • When the knob is in the Off position, it must be
not turn improperly set. pushed in before it can be turned. When the knob

is in any other position, it can be turned without
being pushed in.

21

Safety Instructions Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

22

Notes.

Safety Instructions

Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

General Electric Company

Warranty Registration Department
P.O. Box 32150
Louisville, KY 40232-2150

GE Service Protection Plus

™

GE, a name recognized worldwide for quality and dependability, offers you
Service Protection Plus

™

—comprehensive protection on all your appliances—

No Matter What Brand!

Benefits Include:

• Backed by GE

• All brands covered

• Unlimited service calls

• All parts and labor costs included

• No out-of-pocket expenses

• No hidden deductibles

• One 800 number to call

You will be completely satisfied with our service protection or you may request your money back
on the remaining value of your contract. No questions asked. It’s that simple.

Protect your refrigerator, dishwasher, washer and dryer, range, TV, VCR and much more—any brand!
Plus there’s no extra charge for emergency service and low monthly financing is available. Even icemaker
coverage and food spoilage protection is offered. You can rest easy, knowing that all your valuable household
products are protected against expensive repairs.

Place your confidence in GE and call us in the U.S. toll-free at 800.626.2224
for more information.

*All brands covered, up to 20 years old, in the continental U.S.

We’ll Cover Any Appliance.
Anywhere. Anytime.*

Please place in envelope and mail to:

✁

Cut here

23

24

Consumer Product Ownership Registration

Im

p

o

rta

n

t

M

a

il

T

o

d

a

y

!

GE Consumer & Industrial

Appliances
General Electric Company
Louisville, KY 40225
ge.com

First

Name

Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■

Street

Address

City

State

Date Placed

In Use

Month

Day

Year

Zip

Code

Apt. #

Last

Name

Phone

Number

_

_

Consumer Product Ownership Registration

Dear Customer:
Thank you for purchasing our product and thank you for placing your confidence in us.
We are proud to have you as a customer!

Follow these three steps to protect your new appliance investment:

Important: If you did not get a registration card with your

product, detach and return the form below to
ensure that your product is registered, or register
online at ge.com.

1

23

Model Number Serial Number

✁

Cut here

Complete and mail
your Consumer
Product Ownership
Registration today.

Have the peace of
mind of knowing we
can contact you in

the

unlikely event of

a

safety modification.

After mailing the
registration below,
store this document
in a safe place. It
contains information
you will need should
you require service.
Our service number
is 800.GE.CARES
(800.432.2737).

Read your Owner’s
Manual carefully.
It will help you
operate your new
appliance properly.

Model Number Serial Number

E-mail Address*

* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other important

communications from GE Appliances (GEA).

■■ Check here if you do not want to receive communications from GEA’s carefully selected partners.

FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR WARRANTY RIGHTS.
For more information about GEA’s privacy and data usage policy, go to ge.com and click on

“Privacy Policy” or call 800.626.2224.

25

Please place in envelope and mail to:
Veuillez mettre dans une enveloppe et envoyez à :

OWNERSHIP REGISTRATION
P.O. BOX 1780
MISSISSAUGA, ONTARIO
L4Y 4G1

(FOR CANADIAN CONSUMERS ONLY)

26

27

Safety Instructions Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

For The Period Of: GE Will Replace:

One Year Any part of the cooktop which fails due to a defect in materials or workmanship.

From the date of the During this limited one-year warranty, GE will also provide, free of charge, all labor
original purchase and in-home service to replace the defective part.

■ Service trips to your home to teach you how to use

the product.

■ Improper installation, delivery or maintenance.

■ Failure of the product if it is abused, misused, or

used for other than the intended purpose or used
commercially.

■ Damage to the glass cooktop caused by use of

cleaners other than the recommended cleaning
creams and pads.

■ Damage to the glass cooktop caused by hardened

spills of sugary materials or melted plastic that are not
cleaned according to the directions in the Owner’s
Manual.

■ Replacement of house fuses or resetting of circuit

breakers.

■ Damage to the product caused by accident, fire, floods

or acts of God.

■ Incidental or consequential damage caused by possible

defects with this appliance.

■ Damage caused after delivery.

■ Product not accessible to provide required service.

What GE Will Not Cover:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for
home use within the USA. If the product is located in an area where service by a GE Authorized Servicer is not
available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized
GE Service location. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty
gives you specific legal rights, and you may also have other rights which vary from state to state. To know
what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney
General.

Warrantor in the USA: General Electric Company. Louisville, KY 40225

Warrantor in Canada: Mabe Canada Inc.

All warranty service provided by our Factory Service
Centers, or an authorized Customer Care

®

technician.
To schedule service, on-line, 24 hours a day, visit us at
ge.com, or call 800.GE.CARES (800.432.2737). (In Canada, call

1.800.561.3344.) Please have serial number and model number
available when calling for service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

GE Electric Cooktop Warranty.

EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this Limited
Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular
purpose, are limited to one year or the shortest period allowed by law.

28

Notes.

Safety Instructions

Operating Instructions

Installation

Instructions

Troubleshooting Tips

Consumer Support

Mesures de sécurité . . 30–32

Directives de fonctionnement

Caractéristiques de

votre table de cuisson . . . . . . . . .33

Conseils sur les ustensiles

de cuisson . . . . . . . . . . . . . . . .36, 37

Élément de surface double . . . .35

Éléments de surface . . . . . . 34, 35

Limiteur de température . . . . . .35

Instructions

d’installation . . . . . . . . . . .40–48

Entretien et nettoyage

Boutons de commande . . . . . . . 37

Surface de cuisson

en vitrocéramique . . . . . . . . 38, 39

Conseils de dépannage . . 49

Soutien au consommateur

Garantie . . . . . . . . . . . . . . . . . . . . 51

Soutien au consommateur . . . . 52

Enregistrement du produit . .25, 26

Transcrivez les numéros
de modèle et de série ici.

Modèle # __________________
Série # ____________________

Vous les trouverez sur une étiquette
située sous la table de cuisson.

Mesures de sécurité Fonctionnement

Soutien au

consommateur

Conseils de

dépannage

Instructions

d’installation

29

MESURES DE SÉCURITÉ IMPORTANTES.
VEUILLEZ D’ABORD LIRE LES MESURES DE SÉCURITÉ.

AVERTISSEMENT!

Pour votre sécurité, veuillez suivre les directives données dans le présent manuel afin de réduire les
risques d’incendie ou d’explosion et de chocs électriques, et prévenir tout dommage, blessure ou décès.

Lorsque vous utilisez un électroménager, observez toujours les mesures de sécurité de base,
notamment les suivantes :

■ N’utilisez cet appareil que pour l’usage auquel il est

destiné, comme expliqué dans le présent manuel.

■ Ne tentez pas de réparer ou de remplacer toute

pièce de votre table de cuisson, à moins que cela ne
soit spécifiquement recommandé dans le présent
manuel. Confiez toute autre réparation à un
réparateur qualifié.

■ Avant d’effectuer une réparation, coupez

l’alimentation électrique à la table de cuisson en
enlevant le fusible ou en déclenchant le disjoncteur
au panneau de distribution de la résidence.

■ Assurez-vous que votre électroménager est

correctement installé et mis à la terre par un
technicien qualifié, conformément aux directives
d’installation fournies. Cet appareil électroménager
doit être alimenté avec un courant de tension et de
fréquence appropriées et être branché à un circuit
de dérivation mis à la terre de façon adéquate et
protégé par un disjoncteur ou un fusible convenant
à la puissance indiquée sur la plaque signalétique.

■ Demandez à l’installateur de vous indiquer

l’emplacement du disjoncteur ou du fusible.
Marquez-le afin de pouvoir le trouver facilement.

■ Ne laissez pas les enfants sans surveillance—les

enfants ne doivent pas être laissés seuls ou sans
surveillance à proximité d’un électroménager qui
fonctionne. Ils ne doivent jamais s’asseoir ou monter
sur une pièce quelconque de l’électroménager.

■ Apprenez aux enfants à ne pas jouer avec les

commandes ou toute pièce de la table de cuisson.

■ Ne laissez personne grimper ou monter sur la table

de cuisson, ou s’y agripper.

■ ATTENTION : Ne rangez pas dans les

armoires se trouvant au-dessus de la table de
cuisson des articles qui présentent un intérêt pour
les enfants—ceux-ci pourraient grimper sur
l’appareil pour les atteindre et pourraient se blesser
gravement.

■ Gardez toujours les revêtements muraux, les

rideaux et les draperies inflammables à une
distance sécuritaire de votre table de cuisson.

■ Gardez toujours les linges à vaisselle, les serviettes,

les mitaines de four et autres articles en tissu à une
distance sécuritaire de votre table de cuisson.

■ Gardez toujours les ustensiles en plastique ou en

bois et les aliments en conserve à une distance
sécuritaire de votre table de cuisson.

Ils pourraient

devenir chauds et provoquer des brûlures.

■ Ne portez jamais de vêtements amples lorsque

vous utilisez cet appareil. Les tissus inflammables
peuvent prendre feu au contact des éléments de
surface brûlants et causer de graves brûlures.

■ N’utilisez que des poignées ou des mitaines de four

sèches—les poignées ou mitaines de four humides
ou mouillées peuvent causer des brûlures de
vapeur. Ne laissez pas les poignées ou mitaines de
four entrer en contact avec les éléments de surface
brûlants. N’utilisez pas de serviette ou autre objet
encombrant en tissu. Ils peuvent prendre feu au
contact d’un élément de surface brûlant.

■ Pour votre sécurité, n’utilisez jamais cet appareil

pour réchauffer la pièce.

■ Ne tentez pas d’éteindre des feux de graisse

avec de l’eau. Ne prenez jamais une casserole
enflammée dans vos mains. Éteignez les
éléments. Étouffez ensuite les flammes à l’aide
d’un couvercle hermétique, d’une plaque à
biscuits ou d’un plateau. Utilisez un extincteur
chimique tout usage à poudre sèche ou à
mousse.

■ Éteignez les feux de graisse à l’extérieur du

poêlon avec du bicarbonate de soude ou, si
possible, un extincteur chimique tout usage
à poudre sèche ou à mousse.

■ Ne flambez pas les aliments sur la surface de

cuisson. Si vous le faites sous la hotte, mettez
le ventilateur en marche.

■ Ne laissez pas de graisse ou autres substances

inflammables s’accumuler sur la table de cuisson.

MESURES DE SÉCURITÉ

30

Mesures de sécurité

Fonctionnement

Instructions

d’installation

Conseils de

dépannage

Soutien au

consommateur

Emplacement de la plaque signalétique

Faites cuire la viande et la volaille à coeur—la température INTERNE de la viande doit être d’au
moins 71 °C (160 °F), et celle de la volaille d’au moins 82 °C (180 °F). La cuisson à ces températures
internes assure généralement une bonne protection contre les intoxications alimentaires.

FAITES CUIRE LA VIANDE ET LA VOLAILLE À COEUR…

www.electromenagersge.ca

■ Ne touchez pas aux éléments de surface. Ils

peuvent être suffisamment chauds pour causer
des brûlures, même s’ils ne sont pas rouges.
Pendant et après leur utilisation, ne touchez pas
aux éléments et évitez que vos vêtements ou
autres matériaux inflammables entrent en
contact avec les éléments ou les surfaces autour
des éléments; laissez-les d’abord refroidir
suffisamment.

■ Les surfaces susceptibles de devenir brûlantes

comprennent notamment la surface de cuisson
et les parties faisant face à la table de cuisson.

■ Pour réduire les risques de brûlures et d’incendie,

de même que les renversements, tournez
toujours la poignée des ustensiles de cuisson vers
le centre de la table de cuisson, en évitant de la
placer au-dessus d’un élément adjacent.

■ Éteignez toujours l’élément de surface avant

d’enlever l’ustensile de cuisson.

■ Utilisez des ustensiles de la dimension

appropriée—choisissez un ustensile à fond plat et
suffisamment grand pour couvrir toute la surface
de l’élément chauffant. Lorsque vous utilisez un
ustensile plus petit, une partie de l’élément de
surface est exposée et vos vêtements risquent
de prendre feu au contact de l’élément. De plus,
lorsque l’ustensile de cuisson est approprié à
l’élément de surface, la cuisson est plus efficace.

■ Ne laissez jamais les éléments de surface sans

surveillance à un réglage élevé. Les aliments
renversés peuvent fumer et la graisse peut
s’enflammer.

■ Seuls certains types de verre, de céramique, de

terre cuite ou matériaux similaires conviennent
à la cuisson sur la table de cuisson. D’autres
matériaux peuvent casser en raison du brusque
changement de température.

■ Surveillez toujours les aliments que vous faites

frire à un réglage de température moyen
ou élevé.

■ Les aliments à frire doivent être aussi secs que

possible. Le givre sur les aliments surgelés ou
l’humidité des aliments frais peuvent faire
bouillonner l’huile qui risque alors de déborder
du récipient.

■ Pour la haute friture, utilisez le moins de graisse

possible afin d’éviter qu’elle ne déborde au
moment où vous ajouterez des aliments.

■ Lorsque vous utilisez plus d’un type d’huile ou de

graisse pour la friture, remuez bien l’huile avant
de la faire chauffer, ou remuez la graisse pendant
qu’elle fond.

■ Faites toujours chauffer les matières grasses

à feu doux et surveillez-les constamment.

■ Utilisez un thermomètre de cuisson pour la haute

friture, lorsque cela est possible, afin d’empêcher
que la graisse fume.

■ Ne tentez jamais de déplacer un récipient rempli

d’huile chaude, plus particulièrement une friteuse.
Attendez que l’huile ait refroidi.

■ Ne rangez pas de substances inflammables

à proximité de la table de cuisson.

■ Gardez toujours la hotte et le filtre à graisses

propres afin d’assurer une bonne ventilation
et d’éviter les feux de graisses.

■ Ne rangez jamais ou n’utilisez jamais de matières

combustibles, d’essence ou autres liquides
inflammables à proximité de cet appareil ou
de tout autre électroménager.

■ Ne nettoyez que les pièces indiquées dans le

présent manuel d’utilisation.

■ Ne laissez pas des produits en papier, des

ustensiles de cuisson ou des aliments sur la table
de cuisson lorsque celle-ci n’est pas utilisée.

AVERTISSEMENT!

MESURES DE SÉCURITÉ

Mesures de sécurité Fonctionnement

Soutien au

consommateur

31

Conseils de

dépannage

Instructions

d’installation

VEUILLEZ LIRE ET SUIVRE À LA LETTRE CES MESURES
DE SÉCURITÉ

.

CONSERVEZ CES DIRECTIVES

MESURES DE SÉCURITÉ IMPORTANTES.
VEUILLEZ D’ABORD LIRE LES MESURES DE SÉCURITÉ.

Faites attention lorsque vous touchez à la table de cuisson. La surface de vitrocéramique de la table
de cuisson demeure chaude pendant un certain temps après que les éléments aient été éteints.

ÉLÉMENTS DE SURFACE RAYONNANTS

■ Gardez la table de cuisson propre et exempte de

toute accumulation de graisse ou d’aliments
renversés qui pourraient prendre feu.

■ Ne laissez jamais des contenants de graisse

ou d’huile sur votre table de cuisson ou à proximité
de celle-ci.

■ Ne faites jamais chauffer des contenants d’aliments

fermés. En raison de l’accumulation de pression à
l’intérieur, les contenants pourraient éclater et
causer des blessures.

■ Évitez d’égratigner la surface de cuisson en

vitrocéramique. Certains instruments pointus, les
bagues et autres bijoux, et les rivets des vêtements
peuvent égratigner la surface de cuisson.

■ N’utilisez jamais la surface de cuisson en

vitrocéramique comme planche à découper.

■ Ne placez pas ou ne rangez pas d’articles sur la

surface de cuisson en vitrocéramique lorsque
celle-ci n’est pas utilisée.

■

Faites attention lorsque vous déposez sur la
surface de cuisson en vitrocéramique des cuillères
ou autres ustensiles pendant que vous l’utilisez.
Ces ustensiles peuvent devenir chauds et vous
causer des brûlures.

■ Évitez de faire chauffer un ustensile de cuisson vide.

Vous risquez ainsi d’endommager la table de
cuisson et l’ustensile.

■ Essuyez immédiatement l’eau, la graisse ou autres

liquides sur la table de cuisson.

■ Pour réduire les risques de brûlures, assurez-vous

que les commandes des éléments de surface sont
réglées à OFF et que la surface de cuisson en
vitrocéramique a refroidi avant de nettoyer la table
de cuisson.

■

Ne faites pas fonctionner les éléments de surface
lorsque la surface de cuisson en vitrocéramique
est cassée. Les aliments renversés et les produits
nettoyants peuvent s’infiltrer sous la surface
de cuisson cassée et provoquer des chocs
électriques. Si votre surface de cuisson est cassée,
communiquez immédiatement avec un technicien
qualifié.

■ Faites attention lorsque vous nettoyez la table de

cuisson. Lorsque vous utilisez un linge ou une
éponge humide pour essuyer des aliments
renversés sur une surface brûlante, vous pourriez
vous infliger des brûlures de vapeur. De plus,
certains produits nettoyants dégagent des vapeurs
nocives lorsqu’ils sont appliqués sur une surface
brûlante.

■ REMARQUE : Nous vous recommandons de laisser

refroidir la surface de cuisson avant de l’essuyer et
d’attendre que le voyant se soit éteint. Les aliments

sucrés renversés constituent la seule exception à
cette règle. Reportez-vous à la section Nettoyage

de la surface en vitrocéramique.

■ Pour éviter d’endommager la surface de cuisson,

n’appliquez pas de crème nettoyante sur la surface
de vitrocéramique chaude.

■ Après le nettoyage, utilisez un linge ou un essuie-

tout sec pour enlever tout résidu de produit
nettoyant.

■ Veuillez lire et suivre toutes les directives et mises en

garde sur les étiquettes de la crème nettoyante.

■

Soyez prudent en touchant la table de cuisson. La
surface de verre de la table de cuisson reste chaude
une fois les commandes éteintes.

■

Ne vous tenez pas sur la surface de cuisson
en verre.

■ Les rayures importantes ou les chocs sur

les tables de cuisson en vitrocéramique peuvent
occasionner des cassures de la surface de
vitrocéramique et des éclats.

32

Mesures de sécurité

Fonctionnement

Instructions

d’installation

Conseils de

dépannage

Soutien au

consommateur

MISE EN GARDE!

MESURES DE SÉCURITÉ (cont.)

34

Dans le présent manuel, les caractéristiques et l’apparence peuvent être différentes de celles de votre modèle.

Réglage des commandes

Enfoncez le bouton et tournez-le dans
le sens du réglage désiré. Lorsque le bouton
de commande est à une autre position que
Off (Arrêt), il peut être tourné sans avoir
à l’enfoncer.

Aux réglages Off (Arrêt), Hi (Maximum), Lo
(Minimum) et Simmer (Mijoter) la commande
s’enclenche en faisant entendre un déclic.
Pendant la cuisson, il est possible que vous
entendiez des déclics, ce qui signifie que la
commande maintient la température que
vous avez choisie.

Les boutons de commande des plaques
électriques à rayonnement peuvent être
réglés à n’importe quelle position entre
Lo (Minimum) ou Simmer (Mijoter) et Hi
(Maximum) pour vous offrir un nombre
illimité de réglages de la chaleur. Grâce au
commutateur à réglage infini, les plaques
électriques s’allument et s’éteignent afin de
conserver le bon réglage de la chaleur.

Le voyant On (Élément allumé) s’allume dès qu’un
élément de surface est allumé.

Les voyants Hot Surface (Surface brûlante)
s’allument dès que vous mettez en marche un
élément rayonnant, et demeurent allumés
jusqu’à ce que la température de la surface
soit redescendue à environ 66 °C (150 °F).

REMARQUE :

■ Ils s’allument lorsque l’élément chauffant

est brûlant.

■ Ils demeurent allumés même après que

l’élément ait été éteint.

■ Ils restent allumés jusqu’à ce que la

température de l’élément soit redescendue
à 66 °C (150 °F) environ.

■ Assurez-vous de tourner le bouton de

commande à la position « Off » après
la cuisson.

35

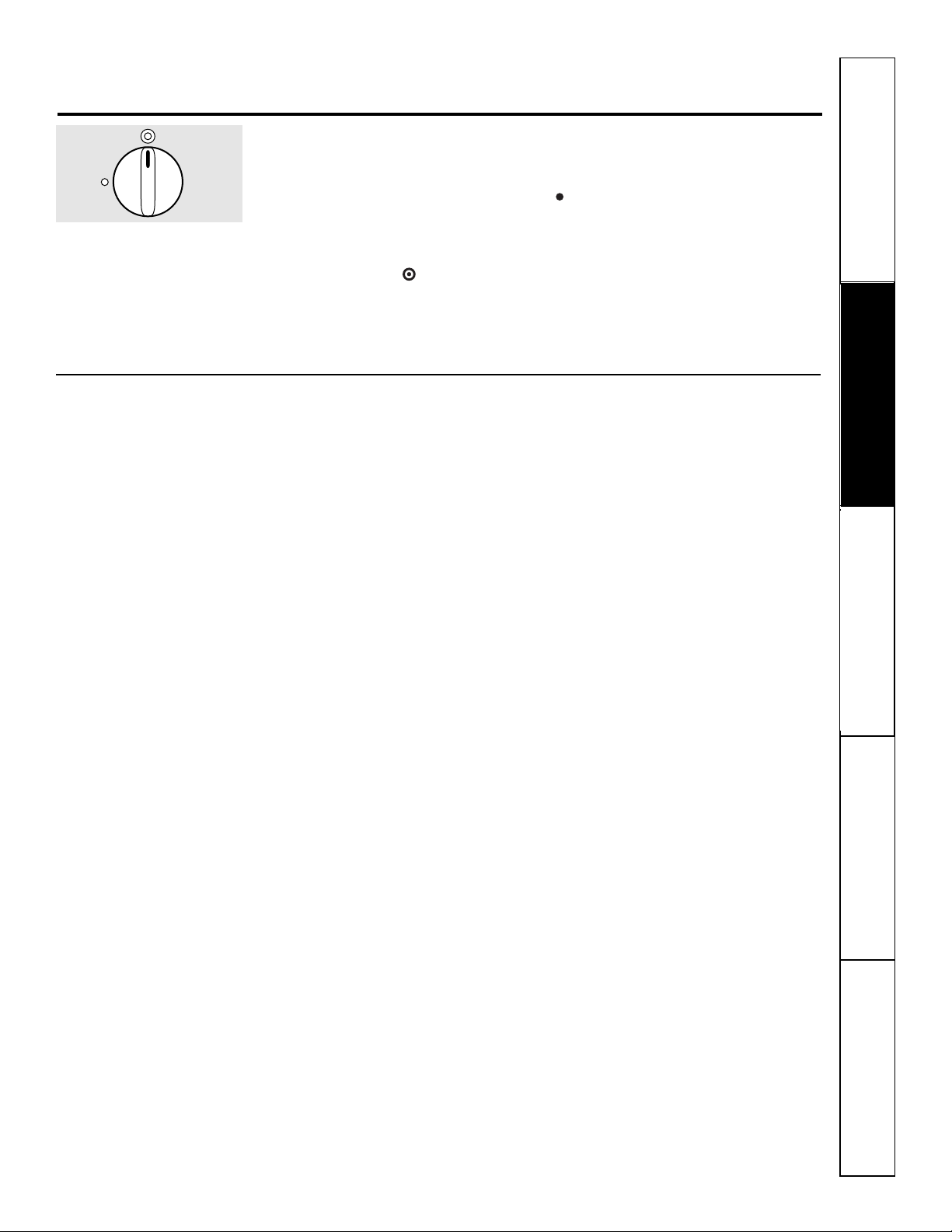

Élément de surface double

(sur certains modèles)

La plaque électrique avant gauche vous
offre deux réglages pour que vous puissiez
adapter le diamètre de la plaque à celui de
l’ustensile de cuisson que vous utilisez.

Pour faire fonctionner le grand élément
de surface, tournez le bouton SELECTOR
(sélecteur) au réglage . Enfoncez et
tournez ensuite le bouton de commande
au réglage désiré. L’élément chauffera
toute la surface qui se trouve à l’intérieur
du grand cercle.

Pour faire fonctionner le petit élément,
tournez le bouton SELECTOR au réglage

. Enfoncez et tournez ensuite le bouton
de commande au réglage désiré. L’élément
ne chauffera que la surface qui se trouve à
l’intérieur du cercle plus petit.

Mesures de sécurité

Fonctionnement

Soutien au

consommateur

Conseils de

dépannage

Instructions

d’installation

www.electromenagersge.ca

Plaques électriques s’allument et s’éteignent

Les plaques électriques s’allument et
s’éteignent en alternance pour garder
la surface de cuisson à la température
réglée.

Les plaques électriques à rayonnement
sont toutes équipées d’un limiteur de
température qui empêche la surface de
verre de devenir trop chaude.

Le limiteur de température peut éteindre
l’élément de façon cyclique pendant un certain
temps lorsque :

■ L’ustensile chauffe à vide.

■ Le fond de l’ustensile n’est pas plat.

■ L’ustensile n’est pas au centre de l’élément.

■ Aucun ustensile n’est placé sur l’élément.

Les renseignements qui suivent vous aideront à choisir un ustensile de cuisson offrant un bon rendement sur une
surface de cuisson en vitrocéramique.

Acier inoxydable :

recommandé

Aluminium :

épais – recommandé

Bonne conductivité. Sur la surface de
cuisson, l’aluminium laisse parfois des
résidus qui ressemblent à des égratignures.
Ces résidus peuvent disparaître si la
surface est nettoyée immédiatement.
En raison de son point de fusion peu
élevé, il n’est pas recommandé d’utiliser
l’aluminium mince.

Cuivre:

recommandé

Fond en cuivre :

utilisation possible mais non recommandée

Le cuivre laisse des résidus qui ressemblent
à des égratignures. Vous pouvez les faire
disparaître en nettoyant immédiatement la
surface de cuisson. Cependant, évitez de
faire chauffer ces ustensiles à vide. Le métal
surchauffé peut adhérer à la surface de
vitrocéramique. Un ustensile dont le fond en
cuivre a été surchauffé laisse un résidu qui
tachera de façon permanente la surface de
cuisson si vous ne faites pas disparaître le
résidu immédiatement.

Fonte émaillée :

recommandée

L’utilisation de ce type d’ustensile est
recommandée dans la mesure où
l’ustensile est complètement recouvert
d’émail vitrifié. La prudence est de mise
dans le cas d’ustensiles en fonte qui ne
sont pas complètement recouverts d’émail
vitrifié, car ils peuvent égratigner la surface
de vitrocéramique.

Vitrocéramique :

utilisation possible mais non recommandée

Rendement médiocre. Peut égratigner
la surface.

Grès :

utilisation possible mais non recommandée

Rendement médiocre. Peut égratigner
la surface.

Utilisez des casseroles assorties au
diamètre de la plaque électrique. Le
rendement de cuisson n’est pas aussi bon
lorsque l’ustensile de cuisson est plus large
ou moins large que la plaque électrique.

Vérifiez à l’aide d’une règle si le
fond de votre casserole est plat.

Il n’est pas recommandé d’utiliser
un ustensile dont le fond est
bombé, incurvé, ondulé ou
déformé.

36

Mesures de sécurité

Fonctionnement

Instructions

d’installation

Conseils de

dépannage

Soutien au

consommateur

Pour obtenir de meilleurs résultats

■ Mettez toujours des casseroles bien

sèches sur la surface chauffante. Ne
placez jamais de couvercle sur la
surface chauffante, surtout si ce
couvercle est mouillé.

■ N’utilisez jamais de wok qui ait

un anneau de soutien. Ce wok
ne chauffera pas sur la surface
chauffante en vitrocéramique.

■ Nous vous recommandons de n’utiliser

qu’un wok à fond plat. Vous en
trouverez chez votre quincailler local.
Le fond du wok doit avoir le même
diamètre que la surface chauffante
pour permettre un bon contact.

■ Certains procédés de cuisson

nécessitent un ustensile de cuisine
spécialisé, comme un autocuiseur,
une friteuse, etc. Tous ces ustensiles
doivent avoir un fond plat et un
diamètre qui corresponde à celui
de la surface chauffante.

Nous ne vous recommandons pas d’utiliser
des ustensiles de cuisson qui ont plus de
2,5 cm (1 po) de diamètre de plus que celui
de la surface de cuisson pour la plupart des
cuissons en surface. Cependant, vous pouvez
utiliser un ustensile plus large quand vous
cuisez au bain-marie ou à l’autoclave. En effet,
la température de l’eau qui bout (même sous
pression) ne peut pas endommager la surface
en vitrocéramique située autour de la surface
chauffante.

NÉANMOINS, N’UTILISEZ JAMAIS D’USTENSILE
DE MISE EN CONSERVE OU D’USTENSILE DE
CUISSON DE GRAND DIAMÈTRE POUR FAIRE
FRIRE OU BOUILLIR DES ALIMENTS AUTRES
QUE DE L’EAU. La plupart des sirops et
mélanges de sauce, et toutes les catégories
de produits frits, cuisent à une température
beaucoup plus élevée que celle de l’eau
qui bout. De telles températures peuvent
endommager les surfaces en vitrocéramique.

Assurez-vous que l’ustensile de mise en
conserve puisse bien aller au centre de
la surface chauffante. Si la surface de
vitrocéramique ou son emplacement ne
permetent pas à l’ustensile de mise en
conserve de se trouver au centre de la
surface chauffante, utilisez un ustensile
de diamètre plus petit pour obtenir de
bons résultats.

Vous devez utiliser un ustensile de mise
en conserve à fond plat. N’utilisez jamais
d’ustensile à fond ondulé ou à collerette
(souvent rencontrés parmi les ustensiles
émaillés). Ils n’entrent pas suffisamment
en contact avec la surface de cuisson et
nécessitent beaucoup de temps pour
faire bouillir de l’eau.

Pour faire des conserves, utilisez des
recettes et des procédés obtenus de
bonnes sources. Vous trouverez de
bonnes recettes et procédés chez le
fabricant de votre ustensile de mise en
conserve, chez le fabricant de pots de

verre, comme Ball et Kerr, et au service
d’extension du Ministère de l’agriculture
des Etats-Unis d’Amérique.

Vous devez vous souvenir que la
mise en conserve est un procédé qui
occasionne beaucoup de vapeur. Pour
éviter de vous brûler avec la vapeur,
faites bien attention quand vous
mettez en conserve.

REMARQUE : Si votre maison est alimentée par
du courant à basse tension, la mise en conserve
peut prendre plus de temps que prévu, même
si vous suivez soigneusement toutes les
instructions. Vous raccourcirez ce processus en :

(1) utilisant un autoclave, et
( 2) commençant vos opération avec de l’eau

provenant de votre robinet d’eau chaude,
pour accélérer le processus de chauffage
des grandes quantités d’eau.

ATTENTION :

■ Pour mettre en conserve en toute sécurité,

vous devez détruire les micro-organismes
nuisibles et sceller hermétiquement les pots.
Pour mettre en conserve dans un ustensile
à bain-marie, vous devez faire bouillir l’eau
doucement pendant tout le temps requis.
Pour mettre en conserve dans un autoclave,
vous devez conserver la pression pendant
tout le temps requis.

■ Après avoir règlé la température, vous devez

faire bien attention de conserver le niveau
requis de bouillonnement ou de pression
pendant le temps requis.

■ Comme vous devez vous assurer de

respecter le processus de mise en conserve
pendant tout le temps requis, sans aucune
interruption, ne mettez jamais en conserve
sur la surface de cuisson si votre ustensile
de mise en conserve n’a pas un fond plat.

Mesures de sécurité Fonctionnement

Soutien au

consommateur

Conseils de

dépannage

Instructions

d’installation

www.electromenagersge.ca

Note : Les ustensiles de mise en

conserve à fond plat sont requis avec
les surfaces en vitrocéramique.

Observez les instructions suivantes pour mettre en conserve

Faux!

Juste!

Entretien et nettoyage de la table de cuisson.

Boutons de contrôle

Les boutons de contrôle se retirent pour
faciliter le nettoyage.

Avant de retirer les boutons pour le
nettoyage, veuillez noter que les boutons
sont en position Off (ARRÊT).

Les boutons peuvent être lavés au lave­vaisselle ou encore avec de l’eau
savonneuse. Ne retirez pas la rondelle
décorative en chrome (certains modèles).
Assurez-vous que l’intérieur des boutons
est bien sec avant de les remettre en place.

En remplaçant les boutons, vérifiez la
position Off (ARRÊT) pour assurer
le bon placement.

37

38

Mesures de sécurité

Fonctionnement

Instructions

d’installation

Conseils de

dépannage

Soutien au

consommateur

Laissez refroidir la table de cuisson.
Tenez un grattoir à lame simple à un

angle d’environ 45º sur la surface de
vitrocéramique et raclez les résidus.
Vous devrez exercer de la pression
sur le grattoir à lame pour les
enlever.

Après avoir enlevé les résidus avec
le grattoir à lame, versez quelques
gouttes de crème nettoyante
CERAMA BRYTE®pour table de
cuisson sur les résidus calcinés.
Utilisez l’éponge CERAMA BRYTE

®

pour enlever les résidus restants.

Pour mieux protéger après avoir
enlevé les résidus, polissez toute la
surface avec la crème nettoyante
CERAMA BRYTE®et une serviette
de papier.

Résidus calcinés

AVERTISSEMENT : Vous pouvez

ENDOMMAGER votre surface en
vitrocéramique si vous utilisez des éponges
de récurage autres que celles comprises
avec votre appareil.

Laissez refroidir la table de cuisson.
Versez quelques gouttes de crème

nettoyante CERAMA BRYTE®sur tous
les résidus calcinés.

À l’aide de l’éponge de récurage
CERAMA BRYTE®pour table de
cuisson en vitrocéramique, frottez
les résidus en exerçant la pression
nécessaire.

S’il reste des résidus, répétez les
opérations indiquées ci-dessus.

Pour mieux protéger après avoir
enlevé les résidus, polissez toute la
surface avec la crème nettoyante
CERAMA BRYTE®et une serviette
de papier.

On peut se procurer le grattoir
CERAMA BRYTE®pour table de
cuisson en vitrocéramique et tous
les accessoires recommandés
dans nos Centres de pièces
détachées. Consultez les
instructions dans la section
« Comment commander des
pièces » à la page suivante.

NOTE : N’utilisez jamais une lame
émoussée ou ébréchée.

Résidus calcinés difficiles à enlever

Utilisez une éponge CERAMA
BRYTE®pour table de cuisson en
vitrocéramique ou une éponge de
récurage bleue tout usage anti­égratignures Scotch-Brite®.

Nettoyage normal quotidien

Utilisez la crème nettoyante CERAMA BRYTE

®

sur votre table de cuisson en vitrocéramique.
Pour entretenir et protéger votre table de

cuisson en vitrocéramique, conformez-vous
aux instructions suivantes :

Avant d’utiliser votre table de cuisson
pour la première fois, nettoyez-la
avec de la crème nettoyante
CERAMA BRYTE®pour table de
cuisson. Cela vous aidera à la protéger
et à la conserver propre.

Votre table de cuisson conservera son
aspect neuf si vous utilisez chaque jour
la crème nettoyante CERAMA BRYTE

®

pour table de cuisson.

Secouez bien le flacon de crème
nettoyante. Versez quelques gouttes
de crème nettoyante CERAMA BRYTE

®

directement sur votre table de cuisson.
Utilisez une serviette en papier ou une

éponge CERAMA BRYTE®pour table
de cuisson en vitrocéramique afin de
nettoyer la surface de la table de
cuisson.

Utilisez une serviette en papier ou
une éponge pour nettoyer toute la
surface de la table de cuisson. Pas
besoin de rincer.

NOTE : Vous devez faire bien attention de
NE PAS faire chauffer la table de cuisson
avant de la nettoyer complètement.

Nettoyez votre table de
cuisson chaque fois
qu’elle est sale. Utilisez
la crème nettoyante
CERAMA BRYTE®pour
table de cuisson.

Nettoyage de la surface en vitrocéramique.

Mesures de sécurité Fonctionnement

Soutien au

consommateur

Conseils de

dépannage

Instructions

d’installation

www.electromenagersge.ca

39

Pour commander la crème et le grattoir
CERAMA BRYTE®, veuillez composer notre
numéro de téléphone sans frais.

Centre national de pièces
détachées : 800.626.2002.

Crème nettoyante CERAMA BRYTE

®

pour table de cuisson

en vitrocéramique . . . . . . . . . . . . .# WX10X300

Grattoir CERAMA BRYTE

®

pour table de cuisson

en vitrocéramique . . . . . . . . . . .# WX10X0302

Trousse . . . . . . . . . . . . . . . . . . .# WB64X5027

(la trousse comprend un flacon de crème et
un grattoir)

Éponges CERAMA BRYTE

®

pour tables de cuisson

en vitrocéramique . . . . . . . . . . . .# WX10X350

Éteignez toutes les unités de la table
de cuisson. Enlevez toutes les
casseroles chaudes.

Portez des gants de cuisine :
a. Utilisez un grattoir à lame

simple (grattoir CERAMA BRYTE

®

pour table de cuisson en
vitrocéramique) pour repousser les
matières fondues sur une surface
froide de la table de cuisson.

b. Enlevez les matières fondues avec

une serviette en papier.

Vous devez laisser toute matière
fondue que vous n’avez pas réussi à
enlever jusqu’à ce que la table de
cuisson refroidisse complètement.

Ne réutilisez jamais la table de
cuisson avant d’avoir enlevé
complètement les résidus

NOTE : S’il s’est déjà formé sur votre table
de cuisson en vitrocéramique des creux
ou des piqûres, vous devrez la remplacer.
Dans ce cas, vous devez appeler le service.

Dommages causés par du sucre chaud ou des matières
plastiques fondues

D’après nos essais, il
semble que si vous
cuisinez des aliments
riches en sucre comme
de la confiture ou du
caramel, et s’ils débordent,
ils peuvent occasionner
des dommages
permanents à la surface
de vitrocéramique si
vous ne la nettoyez pas
immédiatement.

Faites attention de ne pas faire
glisser des ustensiles de cuisine sur
votre table de cuisson. Ils laisseront
des traces de métal sur la surface
de vitrocéramique.

Vous pourrez enlever ces traces en
appliquant la crème nettoyante
CERAMA BRYTE®à l’aide de l’éponge
CERAMA BRYTE®pour table de cuisson
en vitrocéramique.

Si vous laissez des casseroles
recouvertes d’une couche
d’aluminium ou de cuivre chauffer à
sec, leur métal peut laisser des traces
noires sur la table de cuisson.

Vous devez enlever ces traces
immédiatement, avant de faire
chauffer à nouveau la table de
cuisson. Autrement, les traces
risquent de devenir permanentes.

AVERTISSEMENT : Vérifiez toujours le fond
de vos casseroles pour vous assurer
qu’elles n’aient pas d’aspérités qui risquent
de rayer la table de cuisson.

Traces de métal et rayures

Comment commander des pièces

Surface de vitrocéramique—possibilité de dommages permanents.

39

PIÈCES COMPRISES

OUTILS REQUIS

MATÉRIEL REQUIS

Instructions

Surface de cuisson de

d’installation

électrique de 76 cm (30 po)

AVANT DE COMMENCER

Lisez complètement et soigneusement les
instructions suivantes.

•

IMPORTANT — Consultez ces instructions

pour votre inspecteur local.

•

IMPORTANT — Conservez tous les codes

et les ordonnances en vigueur.

• Note au monteur – Assurez-vous de laissez ces

instructions chez le consommateur.

• Note au consommateur – Conservez ces

instructions pour les consulter plus tard.

• Toute panne de produit occasionnée par un
mauvais montage n’est pas couverte par la
garantie.

AVERTISSEMENT — Cet appareil doit

être bien mis à la terre.

•

AVIS À L’INSTALLATEUR —

TOUTES LES SURFACES DE CUISSON DOIVENT
ÊTRE RACCORDÉES DIRECTEMENT À UNE BOÎTE
DE CONNEXION APPROUVÉE. IL EST INTERDIT
D’UTILISER UN DISPOSITIF DE FICHE ET DE
PRISE SUR CES PRODUITS.

• L’installateur a la responsabilité de s’assurer que
l’installation est correcte et toute panne de
produit occasionnée par un mauvais montage
n’est pas couverte par la garantie.

Écrous pour fil de fer

Boîte de jonction

Scie à main

ou sauteuse

Crayon

Lunettes de sécurité

Mandrin de perceuse de

3 mm (1/8 po) et perceuse

électrique ou manuelle

Règle ordinaire ou de

vérification

Tournevis

à Phillips

JP256

“Des questions? Appelez le 1.800.561.3344 ou consultez notre site Web à : www.electromenagersge.ca”

Strips de mousse

40

2 supports de fixation

6 vis à tête hexagonale

(4 requises, 2

supplémentaires)

2 vis de serrage

Tourne-écrou de 1/4 po

Instructions d’installation

POUR VOTRE SÉCURITÉ

• Pour votre sécurité personnelle, enlevez le fusible
ou ouvrez le disjoncteur de circuit de votre maison
avant de commencer votre installation. Si vous
ne le faites pas, vous pouvez occasionner des
blessures sérieuses ou même la mort.

• Assurez-vous que votre surface de cuisson soit
bien installée par un installateur qualifié ou un
technicien de service.

• Pour éliminer tout risque de brûlure ou d’incendie
causé par des armoires de cuisine situées au
dessus d’éléments de surface chauffante, vous
devez éviter de placer toute armoire de cuisine
au dessus de la surface de cuisson. Si vous êtes
obligé de placer une armoire de cuisine sur la
surface de cuisson, vous pouvez réduire le risque
en installant une hotte à four qui avance
horizontalement au moins de 12 cm (5 po) par
rapport au bas de l’armoire. Vous ne pouvez pas
installer d’armoire au dessus de la surface de
cuisson à moins de 33 cm (13 po) de profondeur.

• Assurez-vous que les armoires et les revêtements
de mur autour de la surface chauffante puissent
supporter les températures [pouvant atteindre
93°C (200°F)] produites par la surface chauffante.

• La surface chauffante doit être facile à atteindre
et éclairée par la lumière naturelle pendant
la journée.

• Coupez toujours l’alimentation électrique
de la surface de cuisson avant de la réparer
ou de l’entretenir. Vous pouvez y arriver en
débranchant le fusible ou en ouvrant le
disjoncteur de circuit. Si vous ne le faites pas,
vous pouvez causer des secousses dangereuses
ou même mortelles. Vous devez savoir où votre
disjoncteur principal d’alimentation est situé. Si
vous ne le savez pas, faites-vous montrer son
emplacement par un électricien.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

BESOINS ÉLECTRIQUES

Vous devez alimenter cet appareil ménager par un
courant de bonne fréquence et de bon voltage et
vous devez le connecter à un circuit de dérivation
particulier, bien mis à la terre, protégé par un
disjoncteur ou un fusible du même ampérage que
celui qui est noté sur la plaque signalétique de la
surface de cuisson.

Nous vous recommandons de faire exécuter le
câblage électrique et la connexion de votre surface
de cuisson par un électricien qualifié. Après le
montage, demandez à l’électricien de vous montrer
l’emplacement du disjoncteur de votre surface
de cuisson.

Le câblage doit être conforme au Code national
de l’électricité. Vous pouvez vous procurer un
exemplaire du Code national de l’électricité,
ANSI/NFPA n° 70-plus récente édition, par écrit à :

National Fire Protection Association

Batterymarch Park

Quincy, MA 02269, États-Unis

Au Canada, le câblage doit se conformer au Code
canadien de l’électricité (CCE).

Le câblage de la table de cuisson est approuvé
uniquement pour un branchement avec des fils
de cuivre, et si le câblage de votre maison est en
aluminium, vous devrez utiliser un connecteur
spécial approuvé UL pour raccorder les fils de
cuivre à ceux d’aluminium. Au Canada, vous devez
utiliser des connecteurs spéciaux homologués CSA
pour joindre le cuivre à l’aluminium.

Vous devez utiliser un système électrique à deux
fils, trois conducteurs 208/240 V c.a., 60 Hertz. Il
n’est pas nécessaire d’utiliser un fil blanc (neutre)
avec cet appareil. La table de cuisson doit être
branchée à un circuit qui ne dépasse pas
125 V c.a. de tension nominale.

Consultez la plaque signalétique de votre table
de cuisson pour connaître son régime nominal
en kilowatts.

41

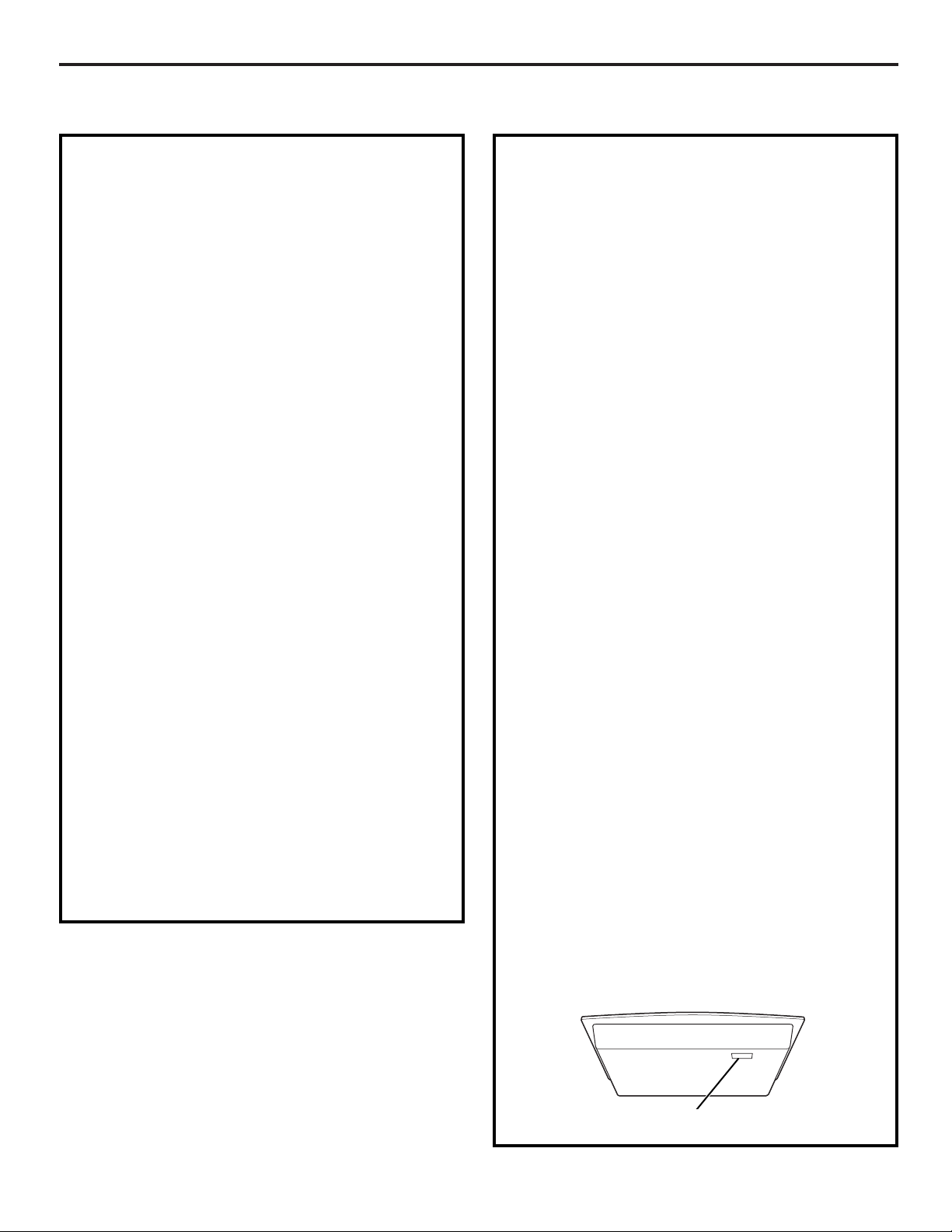

Emplacement de la plaque signalétique

AVERTISSEMENT –

On doit couper
l’alimentation électrique au câblage de la table
de cuisson lorsqu’on effectue son branchement,
sinon il peut en résulter de graves blessures et
même la mort.

Lors de la préparation de l’ouverture de la
surface de cuisson, vous devez vous assurer
que l’intérieur de l’armoire ne touche pas la
surface de cuisson. (Voir la section sur la
préparation de l’ouverture.)

Enlevez les matériaux d’emballage et la
documentation de votre surface de cuisson
avant de commencer à l’installer.

B

A

42

Instructions d’installation

LISTE DE VÉRIFICATION AVANT MONTAGE

Enlevez les instructions de montage de la
documentation et lisez-les soigneusement
avant de commencer

Assurez-vous de ranger la documentation
dans un endroit sûr pour la consulter dans
l’avenir.

Assurez-vous d’avoir tous les outils et tous les
matériaux nécessaires avant de commencer
à installer votre surface de cuisson.

Votre maison doit être alimentée en courant
électrique adéquat pour vous permettre de
bien utiliser en toute sécurité votre surface de
cuisson. (Voir la section sur les exigences en
matière de conformité électrique.)

Pour installer votre surface de cuisson
dans votre maison, assurez-vous de vous
conformer scrupuleusement à tous les codes
et à toutes les ordonnances locales.

Assurez-vous que les revêtements de mur, le
comptoir et les armoires autour de la surface
de cuisson puissent supporter la chaleur
[93° C (200° F)] produite par la surface
de cuisson.

G

F

E

D

C

Documentation

Before you begin-Read these instructions completely and carefully.

Before you begin-Read these instructions completely and carefully.
IMPORTANT- Save these instructions for local inspector's use.

IMPORTANT- Save these instructions for local inspector's use.
IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.
Note to Installer- Be sure to leave these instructions with the consumer.

Note to Installer- Be sure to leave these instructions with the consumer.
OWNER- Keep these instructions for future reference.

OWNER- Keep these instructions for future reference.
Note- This appliance must be properly grounded (if applicable).

Note- This appliance must be properly grounded (if applicable).

DIMENSIONS ET DÉGAGEMENTS
D’INSTALLATION FACULTATIFS

Pour assurer la justesse du découpage, il vaut
mieux faire un gabarit pour couper l’ouverture
dans le comptoir.

INSTALLATION HORIZONTALE AVEC COMMANDES
À L’AVANT

Dans cette installation, la table de cuisson doit être
installée avec les boutons de commande vers le
bord avant.

L’INSTALLATION VERTICALE DOIT ÊTRE ORIENTÉE
AVEC LES COMMANDES SUR LE CÔTÉ GAUCHE

Afin d’éliminer les risques de brûlures au-dessus
des surfaces chaudes, la table de cuisson doit être
installée avec les commandes du côté gauche.

Dans cette installation, les plans de travail doivent
avoir une profondeur minimale de 63,5 cm (25 po).
Respectez toutes les distances minimales de
dégagement à l’avant, à l’arrière et sur les côtés.

4

43

7 cm (2-3/4 po) MÍn.

du
bord avant de du découpage
au bord avant du comptoir

41 cm (16-1/8 po)
profondeur du
découpage

51 cm (20-1/8 po)
largeur du
découpage

5 cm (2 po) Mín.

entre
le découpage et le
mur à l’arrière de la
table de cuisson

Instructions d’installation

PRÉPARATION DE L’OUVERTURE

Vous devez respecter les dimensions
suivantes d’éspace vide minimum.

1

DIMENSIONS DE LA SURFACE
DE CUISSON

2

12 cm (5 po) espace
vide vertical minimum
du bas de la surface
de cuisson à toute
surface inflammable.

3

33 cm (13 po) MAX profondeur des
armoires non protégées en surplomb

76 cm (30 po)
MIN distance
du comptoir à
la surface en
surplomb non
protégé

4 cm (1 3/4 po) MIN espace
libre de la surface de
cuisson au mur de gauche

45 cm (18 po)
MIN hauteur de
la surface
de cuisson aux
armoires
encastrées de
chaque côté

4 cm (1 3/4 po) MIN
distance du
découpage au mur
de côté à droite
de l’appareil

44 cm
(17-1/8 po)

51 cm
(19-15/16 po)

Surface de cuisson

55 cm

(21-1/2 po)

40 cm
(15-15/16po)

8 cm
(3 po)

12 cm (5 po)

espace vide vertical

minimum

Si vous ne pouvez pas conserver un espace libre
de 76 cm (30 po) entre la table de cuisson et les
armoires en métal ou les matériaux inflammables
situés au-dessus d’elle, vous avez besoin d’un
espace libre d’au moins 61 cm (24 po) et vous
devez protéger le bas de ces armoires d’un carton
isolant de 6 mm (1/4 de po) recouvert d’une feuille
de métal épaisse au moins de 0,3 mm (0,0122 po).

44

Instructions d’installation

PRÉPARATION DE L’OUVERTURE (suite)

DIMENSIONS ET DÉGAGEMENTS
D’INSTALLATION FACULTATIFS
(suite)

INSTALLATION AU-DESSUS D’UN LAVE-VAISSELLE
GE SOUS ÉVIER

L’installation de cette table de cuisson n’est
approuvée que sur le modèle GSM2100 de lave­vaisselle sous évier GE. Suivez les instructions
d’installation comprises avec le lave-vaisselle.

Les commandes doivent être orientées vers le côté
avant du comptoir.

4

11 cm (4-1/2 po)
MIN. du bord avant du
découpage au bord
avant du comptoir

91 cm
(36 po)

Plancher

4 cm (1 3/4 po)
espace au
murs de côté

41 cm (16-1/8 po)
profondeur du
découpage

5 cm (2 po) Mín.
entre le
découpage
et le mur à
l’arrière de
la table
de cuisson

51 cm (20-1/8 po)
largeur du
découpage

Assurez-vous que les revêtements de mur,
le comptoir et les armoires autour de la
surface de cuisson puissent supporter la
chaleur [93° C (200° F)] produite par la
surface de cuisson.

5

Instructions d’installation

INSTALLATION DE LA TABLE DE CUISSON

INSTALLATION DE LA BOÎTE
DE JUNCTION

Installez une boîte de jonction approuvée dans un
emplacement où vous pouvez facilement l’atteindre
par le devant de l’armoire où est située la surface
de cuisson. Le conduit de la surface de cuisson

est 147 cm (58 po) de long.

IMPORTANT :

Vous devez placer la boîte
de jonction de manière à donner beaucoup de mou
au conduit afin de pouvoir faire des réparations.

INSTALLATION AU-DESSUS D’UN LAVE-VAISSELLE
GSM2100

Le centre de la boîte de connexion doit être situé de
13 à 18 cm (5 à 7 po) sous le dessus de la table de
cuisson, de façon à ne pas nuire à l’installation ou
au fonctionnement du lave-vaisselle.

Les branchements électriques doivent être faits avant
d’installer la table de cuisson dans l’ouverture.

1

PROTÉGEZ LA SURFACE DE LA
TABLE DE CUISSON

Placez une serviette ou un torchon sur le comptoir.
Posez la table de cuisson à l’envers sur la surface
protégée.

2

FIXEZ LES STRIPS DE MOUSSE

Posez les strips de mousse autour des bords
extérieurs de la vitre. Ne permettez pas de

chevauchement de strips de mousse.

3

INSTALLEZ LES PIÈCES DE FIXATION

Vissez une vis à travers la fixation dans la table de
cuisson (des deux côtés). Ne serrez pas. Tournez la
fixation vers l’intérieur pour éviter qu’elle ne gêne
lors de l’insertion de la table de cuisson dans le
plan de travail.

4

Installez la boîte de

jonction dans un endroit

où vous pouvez l’atteindre

en passant par l’avant de

l’armoire.

13 cm
(5 po) MIN

Bas de la table

de cuisson

Toile sous la table de cuisson

Bas de la table de cuisson

Strips de mousse

Verre de la
table de
cuisson

*18 cm (7 po)
Max. lorsque
l’appareil est
installé au­dessus d’un
lave-vaisselle
GSM2100

45

ATTACHEZ LES SUPPORTS DE
FIXATION AU CABINET

Ouvrez la porte du cabinet. Installez la deuxième
vis à travers la support de fixation et serrez. Puis,
serrez la première vis. Installez la vis de serrage
jusqu’à ce qu’elle touche le fond du comptoir.

IMPORTANT : Vissez les vis de serrage jusqu’à ce
qu’elles touchent le fond du comptoir. Ne serrez
pas de façon excessive.

6

La table

de cuisson

Comptoir

46

Instructions d’installation

INSÉREZ LA TABLE DE CUISSON
DANS LA OUVERTURE

Insérez la table de cuisson centrée dans l’ouverture
découpée. Assurez-vous que le bord avant du
comptoir soit bien parallèle à l’extrémité de la table
de cuisson. Faites une vérification finale pour vous
assurer de bien respecter tous les espaces libres.

5

La table de cuisson

INSTALLATION DE LA TABLE DE CUISSON (suite)

47

Instructions d’installation

Pour faire les raccords de fils, utilisez la
longueur totale de conduit fourni. Vous

ne devez pas raccourcir le conduit.

Avec la table de cuisson en place, ouvrez
l’avant de la porte de l’armoire.

Insérez les fils du conduit par l’ouverture de
la boîte de jonction.

Raccordez les fils rouge et noir du
conduit de la surface de cuisson aux fils
correspondants de la boîte de jonction.

D

C

B

A

MONTAGE—CONNEXION ÉLECTRIQUE

Une fois les fils raccordés, fixez les fils
ensemble à l’aide d’écrous à fils.

INSTRUCTIONS DE MISE À LA TERRE :

Le câble de terre nu, dans le conduit, est branché
au châssis de la table de cuisson. À compter du
1er janvier 1996, le Code national de l’électricité
ne permettra plus la mise à la terre à l’aide du fil
neutre. Si l’appareil est utilisé dans une nouvelle
construction après le 1er janvier 1996 ou dans
une maison mobile, un véhicule récréatif ou si les
codes locaux ne permettent pas la mise à la terre
à l’aide du fil blanc neutre, branchez le fil de mise
à la terre de l’appareil (vert ou cuivre nu) au
conducteur de mise à la terre de la résidence
(vert ou cuivre nu) en conformité avec les codes
locaux. Si vous branchez à un circuit de dérivation
de 3 conducteurs, si les codes locaux le
permettent, branchez le câble nu de mise à la
terre au câble neutre du circuit de dérivation (gris
ou blanc).

IMPORTANT : Si vous installez la table

de cuisson sur un comptoir sans ouverture
dessous, vous devez faire les branchements de
câbles avant de mettre la table de cuisson dans
son ouverture.

E

Collier de serrage

Noir

Rouge

Terre

Collier de serrage

Noir

Rouge

Terre

Noir

Rouge

Emplacement du
câble de terre

48

Instructions d’installation

LISTE DE VÉRIFICATION AVANT
ESSAI

Enlevez toute la pellicule protectrice présente
et toute étiquette collée sur la table de
cuisson.

Vérifiez que tout le câblage soit sécuritaire, ne
soit pas pincé et n’entre pas en contact avec
des pièces en mouvement.

Vérifiez l’horizontalité de l’appareil
électro-ménager.

Vérifiez que la table de cuisson soit bien mise
à la terre.

D

C

B

A

1

LISTES DES VÉRIFICATION

LISTE DE VÉRIFICATION DE
FONCTIONNEMENT

Enlevez tous les articles de la surface de la
table de cuisson.

Branchez votre table de cuisson. Assurez-vous
du bon fonctionnement de toutes les unités de
la table de cuisson.

Vérifiez que le disjoncteur de circuit ne soit
pas déclanché ou que la fusible de la maison
n’ait pas sauté.

Vérifiez que le conduit soit bien connecté à la
boîte de jonction.

Consultez la liste de dépannage.

NOTE À L’USAGE DE L’ÉLECTRICIEN :

Les fils d’alimentation fournis avec cet appareil
sont approuvés CSA pour des connexions à un
câblage ménager de diamètre plus grand.
L’isolement de ces fils a une notation de
températures beaucoup plus élevées que la
notation de température du câblage ménager.
La capacité actuelle de transport d’un
conducteur est régie par le diamètre du fil et
par la notation de température de l’isolement
se trouve autour du fil.

REMARQUE : CÂBLAGE D’ALUMINIUM

• AVERTISSEMENT :

TOUTE MAUVAISE CONNEXION D’UN CÂBLE
MÉNAGER EN ALUMINIUM À UN FIL DE
CUIVRE PEUT OCCASIONNER UN PROBLÈME
SÉRIEUX.

• Joignez par épissure les vils de cuivre à des
fils d’aluminium à l’aide de contacts spéciaux
conçus et approuvés CSA pour connexion du
cuivre à l’aluminium et suivez soigneusement
les procédures d’épissure recommandées par
le fabricant.

REMARQUE : Le fil utilisé, l’emplacement et
l’isolement des épissures, etc. doivent se
conformer aux bonnes pratiques de câblage
et aux codes locaux.

E

D

C

B

A

2

Avant d'appeler un réparateur… www.electromenagersge.ca

50

Notes.

Mesures de sécurité

Fonctionnement

Instructions

d’installation

Conseils de

dépannage

Soutien au

consommateur

Garantie de la table de cuisson électrique.

Mesures de sécurité Fonctionnement

Soutien au

consommateur

Conseils de

dépannage

Instructions

d’installation

Toutes les réparations sous garantie sont effectuées par nos
Centres de réparation ou par nos réparateurs Mabe autorisés.
Pour obtenir du service en ligne 24 heures par jour, veuillez nous
visiter au site www.electromenagersge.ca ou appelez le no

1.800.561.3344. Veuillez fournir le numéro de série et le numéro
de modèle lorsque vous appelez pour obtenir le service.

Pendant une période de : Mabe remplacera :

Un an Toute pièce de la table de cuisson qui se révèle défectueuse en raison d’un

à compter de la date vice de matières ou de fabrication. Au cours de cette garantie limitée d’un an,
d’achat d'origine nous fournirons également sans frais la main-d’oeuvre et le service

de réparation connexe pour remplacer la pièce défectueuse.

■ Toute visite à votre domicile pour vous expliquer le

fonctionnement de l’appareil.

■ Installation, livraison ou entretien inadéquats.

■ Toute défectuosité du produit lorsqu’il a été utilisé

d’une façon abusive ou inadéquate, ou employé à des
fins commerciales ou à toute autre fin que celle pour
laquelle il a été conçu.

■ Détérioration de la surface de cuisson en verre

provoquée par l’usage de nettoyants autres que les
crèmes et tampons de nettoyage recommandés.

■ Détérioration de la surface de cuisson en verre causée

par des éclaboussures de produits sucrés durcis, ou du
plastique fondu qui n’a pas été nettoyé selon les
instructions données dans le manuel d’utilisation.

■ Le remplacement des fusibles ou le réenclenchement

des disjoncteurs du panneau de distribution de votre
résidence.

■ Tout dommage au produit attribuable à un accident,

un incendie, une inondation ou un cas de force
majeure.

■ Tout dommage direct ou indirect causé par une

défectuosité possible de cet appareil.

■ Dommages survenus après la livraison.

■ Le service s’il est impossible d’avoir accès au produit

pour ce faire.

Ce que Mabe ne couvre pas :

Cette garantie est valable pour le premier propriétaire et tout autre propriétaire du produit s’il acheté pour utilisation
domestique au Canada. Le service à domicile sous garantie sera fourni là où il est disponible et dans les régions que
Mabe considère que l’offre de service est raisonnable.

Dans certaines provinces, il est interdit d’exclure ou de limiter les dommages directs ou indirects. Il est alors
possible que les limitations ou exclusions ci-dessus ne s’appliquent pas dans votre cas. La présente garantie vous
confère des droits juridiques spécifiques. Vous pouvez bénéficier d’autres droits, qui varient d’une province à
l’autre. Pour connaître les droits dont vous bénéficiez dans votre province, communiquez avec le bureau des
relations avec les consommateurs de votre région.

Garant : Mabe Canada Inc.,

Burlington, Ontario

Agraphez votre reçu ici.
Vous devez fournir la preuve de
l’achat original pour obtenir des
services en vertu de la garantie.

EXCLUSION DE GARANTIES IMPLICITES – Votre seul et unique recours est la réparation du produit
selon les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les
garanties de commercialité et d’adéquation à un usage spécifique, sont limitées à une année
ou à la période la plus courte autorisée par la législation.

51

52

Imprimé aux États-Unis

Site Internet GE www.electromenagersge.ca

Pour toute question ou pour un besoin d’assistance au sujet de votre appareil ménager, consultez le site
Internet ci-dessus, accessible 24 heures sur 24 par jour, chaque jour de l’année! À partir du site, vous pouvez
télécharger les manuels d’utilisation.

Prise de rendez-vous www.electromenagersge.ca

Il est très facile de demander l’intervention d’un technicien expert en réparation GE. Appelez le

1.800.561.3344, 24 heures par jour, 7 jours par semaine.

Pièces et accessoires www.electromenagersge.ca

Pour vous renseigner sur l’achat d’une pièce ou d’un accessoire pour votre appareil, appelez notre Centre
national de pièces au 1.800.661.1616.

Pour nous contacter www.electromenagersge.ca

Si vous n’êtes pas satisfaits des services fournis par GE, contactez-nous sur notre site Internet et donnez-nous
tous les détails voulus, y compris votre numéro de téléphone, ou écrivez à : Mabe Canada Inc.

1 Factory Lane
Moncton, Nouveau-Brunswick
E1C 9M3

Enregistrement des appareils www.electromenagersge.ca

Vous pouvez enregistrer vos appareils en ligne—n’importe quand! L’enregistrement de vos appareils
permettra de meilleures communications et l’obtention plus rapide des services sous garantie nécessaires. Vous
pouvez également nous envoyer par la poste la carte d’enregistrement pré-imprimée fournie avec l’appareil, ou
détacher le formulaire qu’on trouve dans le Manuel de l’utilisateur.

Service à la clientèle.

Instrucciones

de seguridad . . . . . . . . . . . 54–56

Instrucciones de operación

Características de su estufa . . . .57

Consejos sobre los utensilios

de cocina . . . . . . . . . . . . . . . . .60, 61

Elemento de superficie doble . . 59

Elementos de superficie . . . . 58, 59

Limitador de temperatura . . . . . .59

Cuidado y limpieza

Perillas de control . . . . . . . . . . . . . 61

Superficie de vidrio . . . . . . . . 62, 63

Instrucciones

de instalación . . . . . . . . . 62–74

Consejos para la solución

de problemas . . . . . . . . . . . . . . 73

Soporte al consumidor

Garantía . . . . . . . . . . . . . . . . . . . . . 78

Registro del producto . . . . . .75, 76

Soporte al consumidor . . . . . . . . 79

Escriba los números de
modelo y de serie aquí:

No. de modelo
No. de serie

Los puede encontrar en la
etiqueta que está debajo de
la superficie de la estufa.

Seguridad Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

53

Seguridad

Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

INFORMACIÓN DE SEGURIDAD IMPORTANTE.
LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.

¡ADVERTENCIA!

Por su seguridad, se debe seguir la información de este manual para reducir el riesgo de incendio o
explosión, descarga eléctrica o para evitar daños a la propiedad, lesiones personales o la pérdida
de la vida.

Cuando use electrodomésticos, se deben seguir precauciones básicas de seguridad, incluyendo
las siguientes:

■ Use este electrodoméstico sólo para el uso

descrito en este manual.

■ No intente reparar o reemplazar alguna parte

de su estufa a menos que se recomiende
específicamente en este manual. Cualquier otro
servicio se debe remitir a un técnico calificado.

■ Antes de realizar cualquier servicio, desconecte

la fuente de energía de la estufa en el tablero
general de distribución retirando el fusible o
apagando el interruptor de circuitos.

■ Asegúrese de que un electricista calificado

instale y conecte a tierra correctamente
el electrodoméstico de acuerdo con las
instrucciones de instalación suministradas. Este
electrodoméstico debe contar con el voltaje y
frecuencia adecuados, así como conectarse con
un circuito derivado individual y descargado a
tierra adecuadamente, protegido por un
cortacircuitos o fusible aceptable para el vataje
indicado en el rótulo.

■ Pida al instalador que le muestre la ubicación del

interruptor de circuitos o fusible. Márquelo para
una fácil referencia.

■ No deje a los niños solos o sin supervisión en una

zona donde un electrodoméstico está en uso.
Nunca se debe permitir que alguien se siente o se
pare en alguna parte del electrodoméstico.

■ Enseñe a los niños a no jugar con los controles

ni con ninguna otra parte de la estufa.

■ No permita que nadie salte, se pare o se cuelgue

de la estufa.

■

PRECAUCIÓN: No se deben guardar

en los gabinetes encima de la estufa artículos de
interés para los niños ya que si se suben en la
estufa para alcanzar dichos artículos pueden
sufrir serias lesiones.

■ Siempre mantenga el papel de colgadura o las

cortinas de material combustible a una distancia
prudente de la estufa.

■ Siempre mantenga las toallas y paños para

platos, guantes para ollas y otros artículos de
tela a una distancia prudente de la estufa.

■ Siempre mantenga los utensilios plásticos y de

madera y los alimentos enlatados a una distancia
prudente de la estufa. Podrían calentarse y
provocar quemaduras.

■ Nunca use ropa suelta o prendas que cuelguen

mientras utiliza el electrodoméstico. El material
inflamable se podría prender si entra en contacto
con elementos calientes de la superficie y puede
causar quemaduras severas.

■ Use únicamente guantes para ollas que estén

secos; los guantes húmedos en superficies
calientes pueden causar quemadas por el vapor.
No deje que los guantes para ollas toquen los
elementos calientes de la superficie. No use
toallas u otros paños gruesos que puedan arder
si entran en contacto con el elemento caliente
de la superficie.

■ Por su seguridad, nunca use este electrodoméstico

para calentar el cuarto de la cocina.

■ No use agua para extinguir incendios de grasa.

Nunca levante una olla en llamas. Apague los
controles. Sofoque la olla en llamas en un elemento
de la superficie cubriendo la olla completamente
con una tapa que encaje bien, con una bandeja
de galletas o plana. Use un extintor químico seco
multiusos o de tipo espumoso.

■ Se debe sofocar la grasa encendida por fuera

de la olla cubriéndola con soda cáustica o si
está disponible, usando un extintor químico
seco multiusos o de tipo espumoso.

■ No queme alimentos sobre la estufa. Si

quema alimentos bajo la campana, encienda
el ventilador.

■ No deje acumular grasas u otros materiales

inflamables en la superficie.

PRECAUCIONES DE SEGURIDAD

54

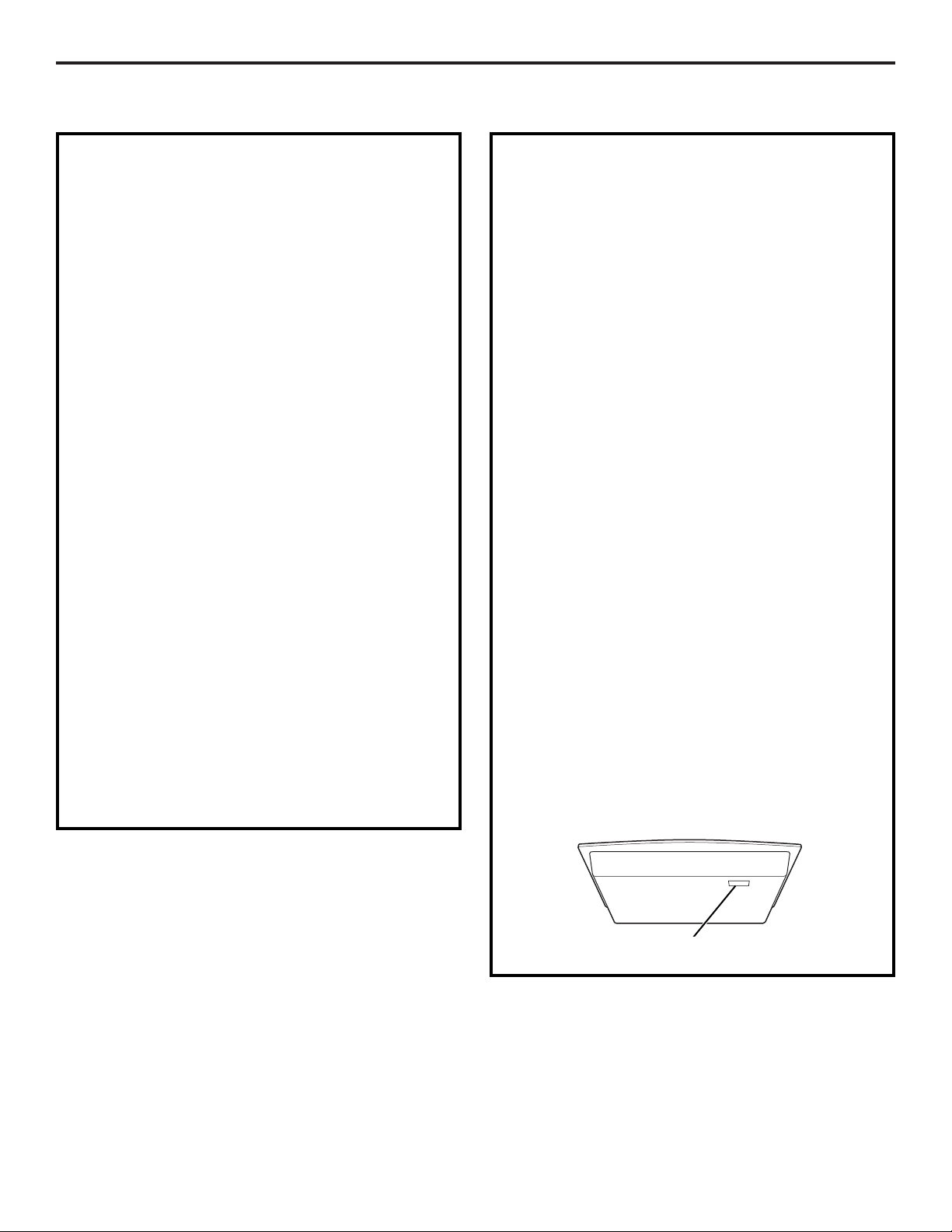

Ubicación del rótulo

Seguridad Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

COCINE LA CARNE Y LAS AVES COMPLETAMENTE...

Cocine la carne y las aves completamente. La carne se debe cocinar a una temperatura mínima
INTERNA de 160° F y las aves a una temperatura mínima INTERNA de 180° F. Normalmente,
cocinar a estas temperaturas protege contra enfermedades causadas por los alimentos.

55

ge.com

■ No toque los elementos de la superficie. Estas

superficies pueden estar tan calientes como para
quemar aunque estén de color oscuro. Durante y
después de su uso, no las toque, ni permita que
algún paño u otro material inflamable entre en
contacto con los elementos de la superficie o
con las áreas cercanas a los elementos de la
superficie; deje suficiente tiempo para que se
enfríen primero.

■ Las zonas potencialmente calientes son la

superficie de la estufa y las áreas al frente.

■ Para reducir la posibilidad de quemaduras,

el encendido de materiales inflamables y los
derrames, el mango de cualquier recipiente
se debe girar hacia el centro de la estufa sin
extenderse hacia ningun elemento cercano
de la superficie.

■ Apague siempre el control del elemento de

la superficie antes de retirar el recipiente.

■

Use sartenes de tamaño apropiado. Seleccione
aquellas que tengan fondos planos suficiente
para cubrir el elemento de calentamiento del
elemento de la superficie. El uso de ollas o
sartenes de menor tamaño expondrá una
porción del elemento de la superficie al contacto
directo y puede causar que la ropa se encienda.
La relación correcta de la olla o sartén con
respecto al elemento también mejorará
la eficiencia.

■ Nunca deje los elementos de la superficie sin

atención en niveles de alta temperatura. Hervir en
exceso causa humaredas y derramamientos de
grasa que se pueden encender.

■ Sólo ciertos tipos de vidrios, vidrio/cerámica,

vajillas de barro u otros recipientes de vidrio son
adecuados para cocinar en la superficie de la
estufa; otros se podrían romper debido a un
cambio brusco de temperatura.

■ Vigile los alimentos mientras se fríen a niveles de

temperatura altos o medios.

■ Los alimentos a freír deben estar lo más secos

posible. La escarcha de los alimentos congelados
o la humedad en los alimentos frescos puede
hacer que la grasa caliente salpique por fuera
de los lados de la olla.

■ Use poca grasa para freír incluso al sumergir los

alimentos en la grasa. Llenar la olla con demasiada
grasa puede resultar en derramamientos cuando
se agregan los alimentos.

■ Si se usa una combinación de aceites o grasas

para freír, revuelva antes de calentar, o a medida
que las grasas se mezclan lentamente.

■ Siempre caliente la grasa lentamente y vigile

mientras se calienta.

■ Cuando sea posible, use un termómetro para

grasa para evitar sobrecalentar la grasa.

■ Nunca trate de mover una sartén con grasa

caliente, especialmente una sartén profunda para
freír. Espere hasta que la grasa esté fría.

■ No almacene materiales inflamables cerca de

la estufa.

■ Mantenga los filtros de la campana y de la grasa

limpios para mantener una buena ventilación y
evitar que la grasa se encienda.

■ No almacene o use materiales combustibles,

gasolina u otros vapores y líquidos inflamables en
la cercanía de éste o cualquier electrodoméstico.

■ Limpie sólo las partes señaladas en este manual

del propietario.

■ No deje productos de papel, utensilios de cocina o

alimentos en la estufa cuando no esté en uso.

■ Mantenga la estufa limpia y libre de acumulación de

grasa o derramamientos que se puedan encender.

■ Nunca caliente recipientes de alimentos sin abrir,

el aumento de presión podría causar que la lata
explotara u otras lesiones.

■ Nunca deje frascos o latas con restos de grasa

sobre o cerca de la superficie de la estufa.

■ Nunca use este electrodoméestico para calentar

el cuarto de la cocina.

PRECAUCIONES DE SEGURIDAD

¡ADVERTENCIA!

LEA Y SIGA ESTAS INSTRUCCIONES
DE SEGURIDAD CUIDADOSAMENTE.

CONSERVE ESTAS INSTRUCCIONES

Tenga cuidado al tocar la estufa. La superficie de vidrio de la estufa retendrá el calor después de
que se hayan apagado los controles.

ELEMENTOS RADIANTES DE LA SUPERFICIE

■ Evite raspar la cubierta de vidrio de la estufa.

La estufa puede rayarse con objetos tales como
instrumentos puntiagudos, anillos u otros tipos
de joyería y remaches en la ropa.

■ Nunca use la superficie de vidrio de la estufa

como una tabla para picar.

■ No coloque o almacene objetos sobre la

superficie de la cubierta de vidrio de la estufa
cuando no esté en uso.

■ Tenga cuidado al momento de colocar cucharas

u otros utensilios para agitar sobre la cubierta de
vidrio de la estufa mientras esté en uso. Podrían
calentarse y provocar quemaduras.

■ Evite calentar una cacerola vacía. Hacerlo podría

dañar tanto a la estufa como la cacerola.

■ No deje que agua, otros líquidos o grasa

permanezcan sobre la estufa.

■ Para minimizar la posibilidad de quemaduras,

asegúrese de que los controles de todos los
elementos de la superficie estén en la posición de
apagado y que toda la superficie de vidrio de la
estufa esté fría antes de limpiarla.

■ No opere los elementos superficiales de vidrio

si el vidrio está roto. Los derrames o la solución
limpiadora pueden penetrar en una estufa rota y
crear el riesgo de un shock eléctrico. Si la cubierta
de vidrio de su estufa llegara a romperse,
póngase en contacto con un técnico calificado
de inmediato.

■ Limpie la estufa con cuidado. Si usa una esponja

o paño para limpiar los derrames en algún
elemento de superficie caliente, tenga cuidado
y evite las quemaduras por vapor. Algunos
limpiadores pueden producir emisiones tóxicas
si se les aplica sobre una superficie caliente.

■

NOTA: Recomendamos que evite limpiar las áreas
de los elementos de la superficie hasta que se
hayan enfriado y la luz indicadora se haya
apagado. Los derrames de azúcar son la
excepción a esta recomendación. Consulte
la sección Limpieza de la cubierta de vidrio de
la estufa.

■ Para evitar la posibilidad de dañar la superficie

de la estufa, no aplique la crema limpiadora a
la superficie de vidrio cuando esté caliente.

■ Después de limpiar, use un paño seco o bien una

toalla de papel para remover los residuos de
crema limpiadora.

■ Lea y siga todas las instrucciones y advertencias

de las etiquetas de la crema limpiadora.

■ Tenga cuidado al tocar la estufa. La superficie

de vidrio de la estufa retendrá el calor después
de que los controles se hayan colocado en la
posición OFF.

■ No se pare sobre la estufa con cubierta de vidrio.

■ Los rayones o impactos severos sobre las estufas

con cubierta de vidrio podrían romper o astillar el
vidrio.

56

Seguridad

Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

INFORMACIÓN DE SEGURIDAD IMPORTANTE.
LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.

¡ADVERTENCIA!

57

Seguridad Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

Características de su estufa. ge.com

A lo largo de este manual, las características y apariencia pueden variar con los de su modelo.

Índice de características (Las características y la apariencia puede variar.) Se explica en la página

Elemento de superficie doble 6, 7

Elemento de superficie simple 7

Perillas de control del elemento de superficie 6

Luz indicadora de superficie caliente 6

Luz indicadora en posición de ENCENDIDO (ON) 6

58

Seguridad

Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

Cómo usar los elementos de superficie.

A lo largo de este manual, las características y apariencia pueden variar con los de su modelo.

Cómo operar

Presione la perilla hacia abajo y gire en una
u otra dirección para ajustar a su gusto.
Cuando el control esté en otra posición que
no sea apagado (OFF), puede girarse sin
necesidad de presionarlo.

En las posiciones apagado (OFF), alto (Hi),
bajo (Lo) o Simmer, el control encaja en su
sitio. Puede escuchar algunos chasquidos
mientras cocina, lo que indica que el
control está manteniendo el nivel de calor
que usted ajustó.

Los controles para los elementos de
superficie pueden ajustarse entre bajo (Lo)
o Simmer y alto (Hi) para un número
ilimitado de ajustes de calor. Con el
interruptor, los ciclos de los elementos se
encienden y apagan para mantener el
ajuste de control de su elección.

Se encenderá la luz indicadora cuando
cualquier elemento de superficie está
encendido.

Se encenderá una luz indicadora de
Superficie Caliente cuando se encienda
algún elemento radiante; la luz
permanecerá encendida hasta que la
superficie se enfríe aproximadamente
hasta 150 °F.

NOTA:

■ Se enciende cuando el elemento está

caliente al tacto.

■ Permanece encendida incluso después

de que el elemento se apaga.

■ Brilla intensamente hasta que el

elemento se enfríe a aproximadamente
150 °F.

■ Asegúrese de apagar la perilla de control

cuando termine de cocinar.

Nunca cocine directamente sobre
el vidrio. Siempre use piezas de
cocina.

Acerca de los elementos de superficie radiantes…

La estufa radiante tiene elementos
calentadores por debajo de una superficie
suave de vidrio.

NOTA: Un olor ligero es normal cuando una
estufa nueva es usada por primera vez. Esto es
causado por el calentamiento de las partes
nuevas y los materiales de aislamiento y
desaparecerá en corto tiempo.

NOTA: En algunos modelos de estufas con
vidrios con colores ligeros, es normal que la zona
de cocinado cambie de color cuando se calienta
o cuando se enfría. Esto es temporal y
desaparecerá conforme el vidrio se enfría a
temperatura ambiente.

El elemento de superficie hará ciclo entre
encendido y apagado para mantener los
controles de su selección.

Es seguro colocar una pieza de cocina caliente
del horno o de la superficie sobre la superficie
de vidrio cuando la superficie está fría.

Aún después de que los elementos de superficie
son apagados, la estufa de vidrio retiene
suficiente calor para continuar cocinando.
Para evitar cocinar excesivamente, remueva
las cacerolas de los elementos de superficie
cuando la comida se haya cocinado.

Evite colocar utensilios que podrían
sobrecalentarse o plásticos que podrían
derretirse sobre el elemento de superficie
hasta que se haya enfriado por completo.

■ Las manchas de agua (depósitos de

minerales) se remueven usando una crema
de limpieza o vinagre blanco puro.

■ El uso de limpiador de ventanas podría dejar

una película iridiscente sobre la estufa. La
crema de limpieza removerá esta
decoloración.

■ No almacene artículos pesados sobre la

estufa. Si se caen sobre la estufa, podrían
dañarla.

■ No use la superficie como tabla de corte.

No deslice
cacerolas
encima de la
superficie de la
estufa porque
esto podría
rasguñar el
vidrio. El vidrio
es resistente,
pero no es a
prueba de
rasguños.

;;

;

;;

;

;;;

;;;

;;;;

Siempre coloque la cacerola en el
centro del elemento de superficie
en la que está cocinando.

SURFACE

COOKING

OFF CENTER

DRAGGING

Elemento de superficie doble (en algunos modelos)

El elemento de superficie frontal izquierdo
cuenta con 2 tamaños de cocción para su
elección, de modo que puede ajustar el
tamaño del elemento con el tamaño del
utensilio que está usando.

Para usar el elemento de superficie
grande, gire la perilla de SELECCIÓN a .
Presione y gire la perilla de control al ajuste
deseado. El elemento calentará el área
completa contenida en el círculo grande.

Para usar el elemento de superficie
pequeño, gire la perilla de SELECCIÓN
a . Presione y gire la perilla de control al
ajuste deseado. El elemento sólo calentará
el área dentro del círculo pequeño.

Ciclos de encendido y apagado de los elementos de superficie

Los elementos de superficie intercalarán
ciclos de encendido y apagado para
mantener la temperatura de su elección.

Todos los elementos de superficie
radiantes cuentan con un limitador de
temperatura que evita que la cubierta de
vidrio de la estufa se caliente demasiado.

El limitador de temperatura puede
intercalar los ciclos a apagado durante
la cocción si:

■ Después de hervir el líquido contenido

en la cacerola se evapora.

■ El fondo de la cacerola no es plano.

■ La cacerola está fuera del centro.

■ No hay ninguna cacerola sobre el

elemento.

59

Seguridad Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

ge.com

Seguridad

Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

60

Cómo seleccionar los tipos de utensilios.

La información siguiente le ayudará a escoger piezas de cocina que le darán un mejor rendimiento sobre
su estufa de vidrio.

Acero inoxidable:

recomendable

Aluminio:

Se recomienda el uso de aluminio pesado

Buena conductividad. Los residuos de
aluminio a veces tienen la apariencia de
raspones sobre la estufa, pero pueden
eliminarse si se limpian de inmediato.
Debido a su punto de fusión bajo, no debe
usarse aluminio ligero.

Cobre:

recomendable

Fondos de cobre:

puede usarse, per no se recomienda

Las cacerolas con fondos de cobre pueden
dejar residuos con la apariencia de
raspones. Elimine cualquier residuo
inmediatamente después del uso. No deje
que el líquido hirviendo en una cacerola se
evapore. El metal sobrecalentado puede
adherirse a la cubierta de vidrio de la
estufa y dejar una mancha permanente
si no se retira de inmediato.

Hierro fundido con porcelana
esmaltada:

recomendable

El uso de este tipo de utensilios es
recomendable siempre que estén
cubiertos por completo con porcelana
esmaltada. Se recomienda tener cuidado
con utensilios de hierro fundido que no
estén cubiertos por completo con esmalte
de porcelana, ya que podrían rayar la
cubierta de vidrio de la estufa.

Vidrio-cerámica:

Puede usarse, pero no se recomienda

Bajo rendimiento. Podría raspar
la superficie.

Cerámica de gres:

Puede usarse, pero no se recomienda

Bajo rendimiento. Podría raspar
la superficie.

Use cacerolas que correspondan con el
diámetro del elemento de superficie. El
desempeño de cocción no será bueno si
los utensilios son más pequeños o más
grandes que el elemento de superficie.

Verifique que los fondos de las
cacerolas estén planos usando
una tablilla derecha.

No se recomienda el uso de
cacerolas con fondos
redondeados, curveados, con
protuberancias o pandeados.

Para obtener mejores resultados

■ Coloque únicamente cacerolas secas

sobre los elementos de superficie. No
coloque tapas sobre los elementos de
superficie, en especial tapas mojadas.

■ No use woks con anillos de soporte.

Este tipo de wok no se calentará sobre
elementos de superficie de vidrio.

■ Recomendamos que use únicamente

woks con fondo plano. Están
disponibles en su tienda local. El fondo
del wok debe ser del mismo diámetro
que el elemento de superficie para
garantizar un contacto adecuado.

■ Algunos procedimientos especiales

de cocción requieren utensilios
específicos tales como estufas de
presión, freidoras de aceite, etc. Todos
los utensilios deben contar con fondos
planos y ser del tamaño correcto.

Use woks con fondo plano sobre
la cubierta de vidrio de la estufa.

No use woks con anillos de soporte

sobre la cubierta de vidrio de

la estufa.

No coloque cacerolas mojadas

sobre la cubierta de vidrio de

la estufa.

ge.com

Nota: Las enlatadoras con fondo plano

son necesarias para las estufas con
cubierta de vidrio.

Las cacerolas que tengan una superficie
mayor a 1″ del círculo del elemento de
superficie no se recomiendan para la mayor
parte de la cocción sobre la superficie. No
obstante, cuando enlate por medio de baño
María o un elemento de presión, pueden
usarse cacerolas de mayor diámetro. Esto es
debido a que las temperaturas del agua
hirviendo (incluso bajo presión) no dañan las
superficies de la estufa alrededor de los
elementos de superficie.

NO OBSTANTE, NO USE ENLATADORAS DE
GRANDES DIÁMETROS U OTRAS CACEROLAS
GRANDES PARA FREÍR O HERVIR ALIMENTOS
QUE NO SEAN AGUA. La mayoría de las
mezclas de jarabe o salsa (y todos los tipos
de fritura) se cuecen a temperaturas más
elevadas que la del agua hirviendo. Tales
temperaturas podrían eventualmente dañar
la superficie de la cubierta de vidrio de
la estufa.

Asegúrese de que la enlatadora se
ajuste al centro del elemento de
superficie. Si su estufa o su ubicación
no permiten centrar la enlatadora
sobre el elemento de superficie,
use cacerolas de menor diámetro
para obtener mejores resultados
de enlatado.

Deben emplearse enlatadoras de
fondo plano. No use enlatadoras con
fondos rebordeados u ondulados
(con frecuencia en utensilios
esmaltados), debido a que no tienen
el contacto suficiente con los
elementos de superficie y requiere
más tiempo hervir el agua.

Cuando enlate, use recetas y
procedimientos que provengan de
fuentes confiables. Las recetas y
procedimientos de fuentes confiables
están disponibles a través del
fabricante de su enlatadora;

fabricantes de frascos de vidrio para
enlatar, tales como la marca Ball and
Kerr, y el Servicio de Extensión del
Departamento de Agricultura de
EE.UU.

Recuerde que el enlatado es un
proceso que genera gran cantidad
de vapor. Para evitar quemaduras
debidas al vapor o calor, tenga
cuidado al enlatar.

NOTA: Si su casa cuenta con un voltaje
bajo, el enlatado puede tomar más tiempo
del esperado, incluso si se han seguido las
instrucciones cuidadosamente. El tiempo
del proceso disminuirá si:

(1) usa una enlatadora a presión, y
( 2) si comienza con agua del grifo

CALIENTE para un calentado más
rápido de cantidades mayores de agua.

PRECAUCIÓN:

■ El enlatado seguro requiere la

destrucción de microorganismos
dañinos y que los frascos estén
completamente sellados. Cuando enlate
alimentos con una enlatadora de baño
María, debe mantenerse un hervor ligero
pero constante durante el tiempo
requerido. Cuando enlate alimentos
con una enlatadora a presión, debe
mantenerse la presión durante el
tiempo requerido.

■

Una vez que haya ajustado los controles,
es muy importante que se asegure que
los niveles de hervor o presión prescritos
se mantengan durante el tiempo
requerido.

■ Debido a que debe asegurarse de

enlatar durante el tiempo prescrito, sin
interrupción alguna durante el período
del proceso, no enlate sobre ningún
elemento de superficie de la estufa si
su enlatadora no es plana.

Siga los siguientes puntos para la preparación de enlatados

¡Incorrecto!

¡Correcto!

Seguridad Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

Perillas de control

Las perillas de control pueden retirarse para
facilitar la limpieza.

Asegúrese de que las perillas estén en
la posición apagado (Off) y jálelas
directamente del vástago para su limpieza.

Las perillas pueden limpiarse en un
lavavajillas o bien lavarse con agua y
jabón. No retire el borde dorado decorativo
(disponible en algunos modelos). Asegúrese
que el interior de las perillas esté seco
antes de colocarlas de nuevo en la estufa.

Coloque las perillas de nuevo en la posición
apagado (Off) para garantizar una
colocación correcta.

61

Cuidado y limpieza de la estufa.

Seguridad

Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

Cómo limpiar la cubierta de vidrio de la estufa.

Permita que la estufa se enfríe.
Use un raspador de navaja única

a aproximadamente un ángulo de
45º contra la superficie de vidrio
y raspe el sucio. Será necesario
aplicar presión al raspador para
remover el residuo.

Después de raspar con el raspador,
aplique algunas gotas de limpiador
de estufas de cerámica CERAMA
BRYTE®en el área entera del
residuo quemado. Use la
almohadilla de limpiar estufas de
cerámica CERAMA BRYTE

®

para

remover los residuos restantes.

Para protección adicional, después
de que todo el residuo haya sido
removido, pula la superficie entera
con el limpiador de estufas de
cerámica CERAMA BRYTE

®

y con

una toalla de papel.

Residuo quemado encima de la superficie

ADVERTENCIA: DAÑO a su superficie

de vidrio podría ocurrir si usted usa
almohadillas para restregar que no
sean las incluidas con su estufa.

Permita que la estufa se enfríe.
Riegue algunas gotas del limpiador

de estufas de cerámica CERAMA
BRYTE®en el área entera donde se
encuentra el residuo quemado.

Usando la almohadilla de limpiar
estufas de cerámica CERAMA
BRYTE®incluida, restriegue el área
de residuo, aplicando presión
donde sea necesario.

Si cualquier residuo permanece,
repita los pasos enumerados
anteriormente según sea necesario.

Para protección adicional, después
de que todo el residuo haya sido
removido, pula la superficie entera
con la crema limpiadora de estufas
de cerámica CERAMA BRYTE®y con
una toalla de papel.

El raspador de estufas de
cerámica CERAMA BRYTE®y todos
los accesorios recomendados
están disponibles a través de
nuestro Centro de partes. Ver
las instrucciones bajo la sección
“Para ordenar partes” en la
próxima página.

NOTA: No use una navaja bota
o mellada.

Residuo quemado pesado encima de la superficie

Use una almohadilla de limpiar
estufas de cerámica CERAMA
BRYTE

®

o una almohadilla de
restregar azul suave
multipropósitos Scotch-Brite

®

.

Limpieza de uso normal diario

Use limpiador de estufas de cerámica
CERAMA BRYTE®en su estufa de vidrio.

Para mantener y proteger la superficie
de su estufa de vidrio, siga estas
instrucciones:

Antes de usar la estufa por primera
vez, límpiela con limpiador de estufas
de cerámica CERAMA BRYTE®. Esto
ayuda a proteger la parte superior y
hace que la limpieza sea más fácil.

El uso diario del limpiador de estufas
de cerámica CERAMA BRYTE

®

ayudará a mantener la estufa
luciendo como nueva.

Remueva la crema de limpieza bien.
Aplique unas gotas de limpiador de
estufas de cerámica CERAMA BRYTE

®

directamente sobre la estufa.
Use una toalla de papel o una

almohadilla de limpiar estufas de
cerámica CERAMA BRYTE® para
limpiar la superficie entera de la
estufa.

Use un trapo seco o una toalla de
papel para remover los residuos de
la limpieza. No necesita enjuagar.

NOTA: Es muy importante que usted NO
CALIENTE la estufa hasta que la haya
limpiado completamente.

Limpie su estufa después
de cada derrame. Use
el limpiador de estufas
de cerámica CERAMA
BRYTE®.

62

Apague todas las unidades de
superficie. Remueva las sartenes
calientes.

Usando un guante de hornos:
a. Use un raspador de navaja

única (Raspador de estufas de
cerámica CERAMA BRYTE®) para
remover el derrame a un área
fría en la estufa.

b. Remueva el derrame con toallas

de papel.

Cualquier resto del derrame debe
dejarse hasta que la estufa se haya
enfriado.

No use las unidades de superficie
de nuevo hasta que todos
los residuos hayan sido
completamente removidos.

NOTA: Si ya han ocurrido hendiduras o
indentaciones en la superficie de vidrio,
el vidrio de la estufa tendrá que ser
reemplazado. En este caso, será
necesario darle servicio a la estufa.

Daño de derrames de azúcar y plástico derretido

Nuestras pruebas
muestran que si usted
está cocinando con
mezclas de alta
concentración de azúcar,
tales como jalea o
caramelo y ocurre un
derrame, puede causar
daño permanente a la
superficie de vidrio de
la estufa a no ser que
sea removida
inmediatamente.

Tenga cuidado de no deslizar ollas
o sartenes a través de su estufa.
Ellas dejarán marcas sobre la
superficie de su estufa.

Estas marcas son removibles
usando el limpiador de estufas de
cerámica CERAMA BRYTE

®

con la
almohadilla de limpiar estufas de
cerámica CERAMA BRYTE®.

Si permite que ollas con cubiertas
finas de aluminio o de cobre
hiervan en seco, la cubierta podría
dejar decoloraciones negras sobre
la estufa.

Estas deberían removerse
inmediatamente antes de calentar la
estufa de nuevo o la decoloración se
convertirá en decoloraciones
permanentes.

ADVERTENCIA: Con mucho cuidado
inspeccione el fondo de las sartenes en
búsqueda de protuberancias que puedan
rasguñar la estufa.

Marcas metálicas y rasguñaduras

Para ordenar el limpiador de estufas de
cerámica CERAMA BRYTE®y el raspador
para estufas, por favor llámenos
gratuitamente al número:

Centro de partes nacional 800.626.2002
El limpiador de

estufas de cerámica

CERAMA BRYTE® . . . . . . . . .# WX10X300

Raspador de estufas
de cerámica

CERAMA BRYTE® . . . . . . .# WX10X0302

Kit . . . . . . . . . . . . . . . . . . . . .# WB64X5027

(El Kit incluye la crema y el raspador)

Almohadilla de limpiar estufas de
cerámica CERAMA BRYTE®#WX10X350

Para ordenar partes

Superficie de vidrio—potencial de daño permanente.

63

Seguridad Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

ge.com

PARTES INCLUIDAS

NECESITARÁ LAS SIGUIENTES
HERRAMIENTAS

NECESITARÁ LOS SIGUIENTES
MATERIALES

Instrucciones

Estufa eléctrica de

30″

de instalación

ANTES DE COMENZAR

Lea estas instrucciones por completo
y con cuidado.

•

IMPORTANTE — Conserve estas

instrucciones para el uso del inspector local.

•

IMPORTANTE — Cumpla con todos los

códigos y reglas aplicables.

• Nota para el instalador – Asegúrese de dejar estas

instrucciones en poder del consumidor.

• Nota para el consumidor – Conserve estas

instrucciones para referencias futuras.

• El mal funcionamiento del producto debido a
una instalación incorrecta no está cubierto por
la Garantía.

ADVERTENCIA — Este aparato debe

descargarse a tierra correctamente.

•

ATENCIÓN INSTALADOR —

TODAS LAS ESTUFAS DEBEN CONTAR CON
CABLEADO (CABLEADO DIRECTO) A UNA CAJA
DE EMPALMES APROBADA. ESTOS PRODUCTOS
NO ACEPTAN ENCHUFES Y RECEPTÁCULOS.

• La instalación correcta es responsabilidad del
instalador, y el mal funcionamiento del producto
debido a una instalación inadecuada NO está
cubierto bajo la garantía.

Tuercas para cables

Caja de empalmes

Sierra

Lápiz

Gafas de seguridad

Broca perforadora de 1/8″

y taladro eléctrico o manual

Regla o

regla para nivelar

Destornillador Phillips

JP256

“Si tiene alguna pregunta, llame al 800.GE.CARES o visite nuestro sitio Web en: ge.com”

Cinta de espuma

64

2 abrazaderas inferiores

6 tornillos de cabeza hexagonal

(4 necesarios, 2 adicionales))

2 tornillos de ajuste manual

Llave para tuercas de 1/4″

Instrucciones de instalación

PARA SU SEGURIDAD

• Para su seguridad personal, retire los fusibles de
su hogar o bien abra el cortacircuitos antes de
comenzar con la instalación. El no hacerlo puede
resultar en lesiones serias o incluso la muerte.

• Asegúrese que su estufa sea instalada
correctamente por un instalador o técnico de
servicio calificado.

• Para eliminar el riesgo de quemaduras o
incendio debido al contacto con los elementos
de superficie calentados, debe evitarse el
almacenaje en los gabinetes ubicados sobre
los elementos de superficie. Si se cuenta con
espacio en un gabinete, puede reducir el riesgo
instalando una campana que se proyecte
horizontalmente un mínimo de 5″ más del fondo
de los gabinetes. La instalación de gabinetes
sobre la estufa no debe exceder 13″
de profundidad.

• Asegúrese que los gabinetes y las cubiertas
de las paredes alrededor de la estufa puedan
soportar las temperaturas generadas por la
estufa (hasta 200 °F).

• La estufa debe ser fácil de alcanzar y deberá
contar con iluminación natural durante el día.

• Siempre desconecte la toma eléctrica que va
hacia la estufa antes de reparar o dar servicio a
la estufa. Esto puede hacerse desconectando el
fusible o cortacircuitos. No hacer esto puede
resultar en un shock eléctrico peligroso o fatal.
Sepa en dónde se localiza el interruptor principal
de desconexión. Si no lo sabe, pídale a su
electricista que le muestre la ubicación.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

REQUISITOS ELÉCTRICOS

Este aparato debe contar con el voltaje y
frecuencia adecuados, y deberá conectarse a
un circuito derivado individual debidamente
descargado a tierra, protegido por un cortacircuitos
o un fusible temporizado como lo indica la placa.

Le recomendamos que un electricista calificado
conecte el cableado eléctrico y conexión de su
estufa. Después de la instalación, pídale al
electricista que le muestre en dónde se localiza el
interruptor principal de desconexión de su estufa.

El cableado debe cumplir con el Código Nacional
sobre Electricidad. Puede obtener una copia del
Código Nacional sobre Electricidad, ANSI/NFPA No.
70-Última edición, escribiendo a:

Asociación Nacional

para la Prevención de Incendios

Batterymarch Park
Quincy, MA 02269

El cableado conductor de la estufa está aprobado
para conexiones únicamente con cables de cobre,
y si cuenta con cableado de aluminio, debe usar
conectores especiales aprobados por UL para unir
cobre con aluminio.

Debe usar un sistema eléctrico con conductor de
dos cables y tres conductores 208/240 VCA, de 60
Hertz. No se requiere un cable blanco (neutral) para
esta unidad. La estufa debe instalarse en un
circuito que no exceda 125 VCA nominales de
descarga a tierra.

Consulte el rótulo sobre su estufa para conocer la
clasificación en kilovatios de su estufa.

65

Ubicación del rótulo

ADVERTENCIA – La corriente

eléctrica a la tubería de abastecimiento de la
estufa debe cortarse durante la realización de
conexiones. El no hacerlo puede resultar en una
lesión seria o la muerte.

Cuando se prepare para la abertura de la
estufa, asegúrese que el interior del gabinete
y la estufa no interfieran uno con el otro.
(Consulte la sección de preparación de
la abertura).

Retire los materiales de empaque y el material
impreso de la estufa antes de comenzar
la instalación.

B

A

66

Instrucciones de instalación

LISTA DE VERIFICACIÓN PREVIA A LA INSTALACIÓN

Saque las instrucciones de instalación
del paquete de material impreso y léalas
cuidadosamente antes de comenzar.

Asegúrese de colocar todo el material
impreso, Manual de propietario, Instalaciones,
etc., en un lugar seguro para referencia futura.

Asegúrese de contar con todas las
herramientas y materiales que necesita antes
de comenzar la instalación de la estufa.

Su hogar debe contar con el servicio eléctrico
adecuado para el uso seguro y correcto de
su estufa. (Consulte la sección de requisitos
eléctricos).

Cuando instale la estufa en su hogar,
asegúrese de cumplir todos los códigos y
reglas locales tal y como se establecen.

Asegúrese de que las cubiertas de las
paredes, el mostrador y los gabinetes
alrededor de la estufa puedan soportar las
temperaturas generadas por la estufa (hasta
200 °F).

G

F

E

D

C

Paquete de
material impreso

Before you begin-Read these instructions completely and carefully.

Before you begin-Read these instructions completely and carefully.
IMPORTANT- Save these instructions for local inspector's use.

IMPORTANT- Save these instructions for local inspector's use.
IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.

IMPORTANT- OBSERVE ALL GOVERNING CODES AND ORDIANCES.
Note to Installer- Be sure to leave these instructions with the consumer.

Note to Installer- Be sure to leave these instructions with the consumer.
OWNER- Keep these instructions for future reference.

OWNER- Keep these instructions for future reference.
Note- This appliance must be properly grounded (if applicable).

Note- This appliance must be properly grounded (if applicable).

INSTALACIONES OPCIONALES
DIMENSIONES Y SEPARACIONES

Para garantizar la precisión, es mejor crear una
plantilla al momento de cortar la abertura en el
mostrador.

INSTALACIÓN HORIZONTAL CON CONTROLES EN
LA PARTE DELANTERA

En esta instalación, la estufa debe instalarse con las
perillas de control orientadas hacia el borde frontal.

LA INSTALACIÓN VERTICAL DEBE ORIENTARSE
CON LOS CONTROLES EN EL LADO IZQUIERDO

Para eliminar el riesgo de quemaduras debido al
contacto con una superficie sobrecalentada, la
estufa debe instalarse con los controles en el lado
izquierdo.

En esta instalación, los mostradores deben tener al
menos 25″ de profundidad. Respete todas las
distancias mínimas en la parte delantera, la parte
posterior y los laterales.

4

67

2-3/4″ MÍn.

del borde frontal del

área cortada

y el borde frontal del

mostrador

16-1/8″ profundidad
del corte

20-1/8″

ancho

del corte

2″ Mín. Entre

el área cortada y

la pared detrás

de la estufa

Instrucciones de instalación

PREPARACIÓN DE LA ABERTURA

Deben seguirse las siguientes dimensiones
MÍNIMAS de espacio libre.

1

DIMENSIONES GENERALES
DE LA ESTUFA

2

Espacio vertical mínimo
de cinco pulgadas (5″)
entre la parte inferior
de la estufa y cualquier
tipo de superficie
inflamable.

3

13″ MÁX. Profundidad de los
gabinetes superiores sin protección

30″ MÍN.
Espacio desde el
mostrador hasta la
superficie superior
sin protección

1-3/4″ MÍN. Espacio desde
el área cortada hasta la
pared lateral a la izquierda
de la unidad

18″ MÍN. Altura
desde el
mostrador hasta
el gabinete más
cercano a
cualquiera
de los lados
de la unidad

1-3/4″ MÍN. Espacio
desde el área cortada
hasta la pared lateral
a la derecha de
la unidad

17-1/8″

19-15/16″

Estufa

21-1/2″

15-15/16″

3″

5″ Mín. de espacio

vertical

Si no puede mantenerse un espacio de 30″ entre la
superficie de cocción y los materiales superiores
inflamables o gabinetes metálicos, se requiere un
espacio mínimo de 24″, así como que el lado
inferior de los gabinetes encima de la estufa estén
protegidos con no menos de 1/4″ de cartón gris
aislante cubierto con láminas metálicas de no
menos de 0.0122″ de grosor.

2-3/4″ MÍn.

del borde frontal del

área cortada

y el borde frontal

del mostrador

20-1/8″

profundidad

del área cortada

16-1/8″ ancho

del área
cortada

2″ Mín. Entre

el área cortada y

la pared detrás

de la estufa

1-3/4″ MÍN. Espacio desde
el área cortada hasta
paneles laterales a la
derecha o izquierda

1-3/4″ MÍN. Espacio desde
el área cortada hasta
paneles laterales a la
derecha o izquierda

68

Instrucciones de instalación

PREPARACIÓN DE LA ABERTURA (cont.)

INSTALACIONES OPCIONALES
DIMENSIONES Y SEPARACIONES
(cont.)

INSTALACIÓN SOBRE UN LAVAPLATOS GE
UBICADO DEBAJO DEL LAVAMANOS

Esta estufa está aprobada únicamente para ser
instalada sobre un lavaplatos GE ubicado debajo
del lavamanos, modelo GSM2100. Siga las
instrucciones de instalación que se incluyen con
el lavaplatos.

Los controles deben orientarse hacia el borde

4

4-1/2″ MIN.
del borde frontal
del área cortada

y el borde frontal

del mostrador

36″

Piso

1-3/4″ MIN.

Espacio hasta

paneles laterales

16-1/8″

profundidad

del área cortada

2″ MIN.

Entre

el área cortada y

la pared detrás

de la estufa

20-1/8″ ancho

del área cortada

Asegúrese que las cubiertas de las paredes,
el mostrador y los gabinetes alrededor de la
estufa puedan soportar las temperaturas
generadas por la estufa (hasta 200 °F).

5

Las cubiertas
de las paredes, los
gabinetes y el
mostrador deben
soportar calor
hasta 200 °F.

Instrucciones de instalación

INSTALACIÓN DE LA ESTUFA

INSTALACIÓN DE LA CAJA
DE EMPALMES

Instale una caja de empalmes aprobada en
un lugar de fácil acceso a través del frente del
gabinete en donde pueda colocarse la estufa.

El conducto de la estufa tiene 58″ de longitud.

IMPORTANTE: La caja de empalmes

debe localizarse en donde el conducto esté lo
suficientemente flojo para permitir que se le
dé servicio.

INSTALACIÓN SOBRE EL LAVAPLATOS GSM2100

El centro de la caja de empalmes deber
encontrarse entre 5″ a7″ debajo del borde de la
estufa, de modo que no interfiera con la instalación
o el funcionamiento del lavaplatos.

Las conexiones eléctricas deben realizarse antes
de colocar la estufa en el área cortada.

1

PROTECCIÓN DE LA SUPERFICIE
DE LA ESTUFA

Coloque una toalla o mantel sobre el mostrador.
Coloque la estufa al revés sobre el área protegida.

2

APLIQUE LA CINTA DE ESPUMA

Aplique la cinta de espuma alrededor del borde
externo del vidrio. No aplique un exceso de cinta

de espuma.

3

LOCALICE LAS PARTES
DE MONTAJE

Comience a instalar un tornillo a través de la
abrazadera y dentro de la estufa (ambos lados).
No ajuste. Gire la abrazadera hacia adentro para
evitar interferencia cuando descienda la estufa
sobre el mastrador.

4

Instale la caja de

empalmes de modo que

pueda alcanzarse

a través del frente

del gabinete.

5″
Mín.

Parte inferior de la estufa

Paño debajo de la estufa

Parte inferior de la estufa

Cinta de espuma

Vidrio de
la estufa

*7″ Máx. cuando
se instale sobre
el lavaplatos
GSM2100

69

SUJETE LAS ABRAZADERAS DE
MONTAJE AL GABINETE

Abra la puerta del gabinete. Instale el segundo
tornillo a través de la abrazadera y ajuste. Luego
ajuste el primer tornillo. Instale el tornillo de ajuste
hasta que toque la parte inferior del mostrador.

IMPORTANTE: gire el tornillo de ajuste hasta que
toque la parte inferior del mostrador. No lo ajuste
demasiado.

6

Estufa Mostrador

70

Instrucciones de instalación

INSERTE LA ESTUFA EN
EL ÁREA CORTADA

Inserte la estufa centrada en el área cortada.
Asegúrese de que el borde frontal del mostrador
esté paralelo con respecto a la estufa. Asegúrese
de verificar al final que todos los espacios
especificados hayan sido respetados.

5

Estufa

INSTALACIÓN DE LA ESTUFA (CONT.)

71

Instrucciones de instalación

Cuando realice las conexiones de cables,
utilice toda la extensión del conducto incluido.

El conducto no debe reducirse.

Con la estufa colocada en su lugar, abra el
frente de la puerta del gabinete.

Inserte los cables del conducto a través de
la abertura de la caja de empalmes.

Conecte los cables rojo y negro del conductor
de la estufa a los cables correspondientes en
la caja de empalmes.

D

C

B

A

INSTALACIÓN—CONEXIONES ELÉCTRICAS

Una vez que se hayan realizado las
conexiones, fije los cables con las tuercas
para cables.

INSTRUCCIONES PARA DESCARGA A TIERRA:

El cable pelado de descarga a tierra en el
conducto se conecta al armazón de la estufa. A
partir del 1 de enero de 1996, el Código Nacional
sobre Electricidad no permitirá la descarga a
tierra a través de cables neutrales. Si se usa en
una construcción nueva después del 1 de enero
de 1996 o bien en una casa rodante, vehículo
recreativo, o bien si los códigos locales no
permiten la descarga a tierra a través de cables
blancos neutrales, sujete el cable de descarga a
tierra del aparato (verde o cobre) al conductor de
descarga a tierra de la residencia (verde o cobre)
de acuerdo con los códigos locales. Cuando
conecte a un circuito derivado de 3 conductores,
si lo permiten los códigos locales, conecte el
cable del conector de descarga a tierra al
circuito derivado neutral (de color gris o blanco).

IMPORTANTE: Si la estufa se va a

instalar en un mostrador sin salida (uno sin
abertura del gabinete inferior), las conexiones del
cableado deberán realizarse antes de colocar la
estufa en el área cortada.

E

Pinza de alivio de tensión

Negro

Rojo

Descarga a tierra

Pinza de alivio de tensión

Negro

Rojo

Descarga a tierra

Negro

Rojo

Ubicación del cable de
descarga a tierra

72

Instrucciones de instalación

LISTA DE VERIFICACIÓN PREVIA

Retire toda la película protectora, si la hay,
y las calcomanías.

Verifique que todos los cables estén fijos y
que no estén torcidos o en contacto con
partes móviles.

Verifique el nivel del aparato.
Verifique que la estufa esté descargada a

tierra correctamente.

D

C

B

A

1

LISTAS DE VERIFICACIÓN

LISTA DE VERIFICACIÓN
DE OPERACIÓN

Retire todos los objetos que se encuentren
sobre la superficie de la estufa.

Encienda la toma de corriente de la estufa.
Verifique que todas las hornillas de la
superficie funcionen correctamente.

Verifique que el cortacircuitos no esté
desactivado o que se haya fundido el fusible
de su hogar.

Verifique que el conducto esté conectado
correctamente a la caja de empalmes.

Consulte la lista de resolución de problemas.

NOTA PARA EL ELECTRICISTA:

Los cables de corriente incluidos con este
aparato cuentan con la aprobación de UL para
conexiones a cableado doméstico de mayor
calibre. El aislante de estos cables se califica a
temperaturas más elevadas que las del cableado
doméstico. La capacidad de carga actual de un
conductor depende del calibre del cable y
también de la calificación de la temperatura
del aislante alrededor del cable.

NOTA: CABLEADO DE ALUMINIO

• ADVERTENCIA:

LA CONEXIÓN INADECUADA DEL CABLEADO
DOMÉSTICO DE ALUMINIO A LOS CABLES
DE COBRE PUEDE RESULTAR EN UN
PROBLEMA GRAVE.

• Una los cables de cobre a los de aluminio con
conectores especiales diseñados y aprobados
por UL para unir cables de cobre a cables de
aluminio; asimismo, siga cuidadosamente las
recomendaciones del fabricante al manipular
el conector.

NOTA: El uso de los cables, la ubicación
y alojamiento de empalmes, etc., deben
realizarse correctamente y de acuerdo
con los códigos locales.

E

D

C

B

A

2

Antes de llamar para solicitar servicio… ge.com

Ideas sobre la identificación y solución de problemas
¡Ahorre tiempo y dinero! Revise esta tabla primero y es posible
que no necesite llamarnos en busca de servicio.

Problema Causas posibles Qué hacer

Los elementos de

Está empleando • Use cacerolas que sean absolutamente planas y que

superficieno se

los utensilios correspondan al diámetro del elemento de superficie

mantienen hirviendo

inadecuados. seleccionado.

o la cocción es lenta
Los elementos de

Un fusible en su casa podría

• Reemplace el fusible o reajuste el interruptor de circuitos.

superficie no funcionan

haberse volado o el interruptor

apropiadamente

de circuito se aterrizó.
Los controles de la • Inspeccione que el control correcto haya sido

estufa están colocados seleccionado para el elemento de superficie que usted
inapropiadamente

.

seleccionó.

Rasguños diminutos Métodos de limpieza • Use los procedimientos de limpieza recomendados.
o marcas de metal incorrectos siendo usados.
o abrasiones sobre

Utensilios con fondos • Cerciórese de que los fondos de los utensilios y que los

la superficie de vidrio

rugosos están siendo utensilios mismos estén limpios antes de usarlos. Use

de la estufa radiante

usadas o hubo partículas utensilios con fondos lisos. No pueden eliminarse los
gruesas (sal o arena) raspones pequeños, pero serán menos visibles con el tiempo
entre los utensilios y la como resultado de la limpieza.
superficie de la estufa.

Se han deslizado utensilios
sobre la superficie de
la estufa.

Áreas de decoloración Está empleando • Pueden eliminarse las marcas de cacerolas de aluminio
o rayas oscuras en la los utensilios y cobre, así como los depósitos minerales de agua, con
estufa inadecuados. la crema limpiadora.

Superficie caliente en • Esto es normal. La superficie podría parecer decolorada
un modelo con cubierta cuando está caliente. Esto es temporal y desaparecerán
de vidrio de color claro. conforme el vidrio se enfría.

No se limpiaron los • Consulte la sección Cómo limpiar la cubierta de vidrio
derrames de alimentos de la estufa.
antes del siguiente uso.

Se están empleando los • Use los procedimientos de limpieza recomendados.
métodos de limpieza
incorrectos.

Plástico fundido La estufa caliente entró • Consulte la sección Superficie de vidrio—potencial de daño
sobre la superficie en contacto con plástico permanente en la sección Cómo limpiar la cubierta de vidrio

colocado sobre ésta. de la estufa.

Agujeros (o hendiduras) Derrame de una mezcla • Llame a un técnico calificado para que realice
en la superficie de azucarada caliente sobre un reemplazo.
la estufa la estufa.

Ciclos frecuentes de Está empleando • Para minimizar los ciclos, use únicamente utensilios
encendido y apagado los utensilios planos. Consulte la sección Ciclos de encendido y apagado
de los elementos de inadecuados. de los elementos de superficie.
superficie

La perilla de control Los controles de • Cuando la perilla se encuentre en la posición apagado
no gira la estufa están mal (Off), deberá presionar antes de poder girarla. Cuando

ajustados. la perilla esté en otra posición, puede girarse sin

necesidad de presionarla.

73

Seguridad Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

74

Notas.

Seguridad

Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

75

General Electric Company

Warranty Registration Department
P.O. Box 32150
Louisville, KY 40232-2150

Service Protection Plus™de GE

GE, una marca reconocida en todo el mundo debido a su calidad y confiabilidad,
le ofrece Service Protection Plus

™

, una protección global de todos sus artefactos:

¡Sin importar la marca!

Los beneficios incluyen:

• Respaldo de GE

• Todas las marcas están cubiertas

• Servicio técnico ilimitado

• Todas las piezas y costos de mano de obra incluidos

• Sin desembolsos

• Sin deducibles ocultos

• Un número 800 para llamar

Si no queda completamente satisfecho con nuestra protección de servicio técnico, usted puede
solicitar la devolución del dinero del tiempo restante de su contrato. Sin preguntas. Así de simple.

Proteja su refrigerador, lavavajillas, lavadoras, secadoras, cocina, televisión, videocassettera y más,
¡de cualquier marca! Además, no se cobran gastos extra por servicios técnicos de emergencia y puede
financiarse mensualmente a un bajo costo. Incluso, ofrecemos protección de máquinas de hielo y de alimentos
que se echan a perder. Usted puede quedarse tranquilo sabiendo que sus valiosos productos domésticos se
encuentran protegidos de reparaciones costosas.

Confíe en GE y llámenos en forma gratuita en los EE.UU. al 800.626.2224 para más información.

*Todas las marcas están cubiertas, hasta 20 años de antigüedad, en EE.UU. continental.

Cubrimos todos los
artefactos. En todo lugar.
En todo momento*

Coloque en un sobre y envíe a:

✁

Corte aquí

76

Inscripción del consumidor de propiedad de producto

¡Im

p

o

rta

n

te

En

víe

h

o

y

!

GE Consumer & Industrial

Appliances
General Electric Company
Louisville, KY 40225
ge.com

Nombre

Sr. ■■ Sra. ■■ Srta. ■■

Dirección

Ciudad

Estado

Fecha de

inicio de uso

Mes

Día

Año

77

Seguridad Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

Notas.

ge.com

Por el período de: GE reemplazará:

Un año Cualquier parte de la estufa que falle debido a un defecto en los materiales o mano de obra.

A partir de la fecha Durante esta garantía limitada de un año, GE también ofrecerá, sin costo alguno, toda la de
compra original mano de obra y servicio interno para reemplazar las partes defectuosas.

■ Viajes de servicio a su hogar para enseñarle cómo usar

el producto.

■ Instalación, entrega o mantenimiento incorrectos.

■ Fallas del producto si hay abuso, mal uso, o uso para

otros propósitos que los propuestos, o uso para fines
comerciales.

■ Daño a la estufa de vidrio causado por el uso de

limpiadores diferentes a las cremas y almohadillas
recomendadas.

■ Daño a la estufa de vidrio causado por derrames

endurecidos de materiales azucarados o por plástico
derretido que no sean limpiados conforme a las
direcciones en el Manual del propietario.

■ Reemplazo de fusibles de su hogar o reajuste de

interruptores de circuito.

■ Daño al producto causado por accidente, fuego,

inundaciones o actos de Dios.

■ Daño incidental o consecuencial causado por posibles

defectos con el aparato.

■ Daños causados después de la entrega.

■ Producto no accesible para facilitar el servicio

requerido.

Lo que no está cubierto por GE:

Todos los servicios de garantía los proporcionan nuestros
Centros de Reparación de Fábrica o nuestros técnicos
Customer Care

®

autorizados. Para concertar una cita de
reparación, en línea, 24 horas al día, visítenos en ge.com, o
llame al 800.GE.CARES (800.432.2737). Cuando llame para
solicitar servicio, por favor tenga a mano el número de serie
y el número de modelo.

Pegue aquí su recibo.

Se requiere facilitar prueba

de la fecha de compra original

para obtener un servicio

bajo la garantía.

Garantía de GE para su estufa eléctrica.

Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para
uso residencial dentro des Estados Unidos. Si el producto está situado en un área que no dispone de servicio por
parte de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien
podría solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación.
En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.

Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta
garantía da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado.
Para saber cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina
del Prucurador (Attorney General) en su localidad.

Garante: General Electric Company. Louisville, KY 40225

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto, tal y como se
indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas de
comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más breve
permitido por la ley.

78

Seguridad

Operación

Instrucciones

de instalación

Solucionar problemas

Soporte al

consumidor

79

Soporte al consumidor.

Página Web de GE Appliances

ge.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al día,
cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales de los
Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación.

Solicite una reparación ge.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación cuando le
venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas
normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

ge.com

GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de todas
las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de habilidades
y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal, incluyendo
ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy mismo. Para
personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas ge.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía
está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224) durante horas
normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios ge.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden pedir que
se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas VISA, MasterCard y
Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono al 800.626.2002 durante horas
normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario.
Cualquier otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe
ejercerse precaución ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento
inseguras.

Póngase en contacto con nosotros ge.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra
página Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225

Registre su electrodoméstico ge.com

¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le
proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos de su
garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de embalaje.

Consumer Support.

GE Appliances Website

In the U.S.: ge.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,
any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,
order parts or even schedule service on-line. In Canada: www.GEAppliances.ca

Schedule Service In the U.S.: ge.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your
convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

In Canada, call 1.800.561.3344

Real Life Design Studio In the U.S.: ge.com

GE supports the Universal Design concept—products, services and environments that can be used by people of all
ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and
impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with disabilities,
check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).

In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3

Extended Warranties In the U.S.: ge.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still
in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer Home
Services will still be there after your warranty expires. In Canada, call 1.800.561.3344

Parts and Accessories In the U.S.: ge.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes
(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally
should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause
unsafe operation.

Customers in Canada should consult the yellow pages for the nearest Mabe service center, or call 1.800.561.3344.

Contact Us In the U.S.: ge.com

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including
your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park
Louisville, KY 40225

In Canada: www.GEAppliances.ca, or write to: Director, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3

Register Your Appliance In the U.S.: ge.com

Register your new appliance on-line—at your convenience! Timely product registration will allow for enhanced
communication and prompt service under the terms of your warranty, should the need arise. You may also mail
in the pre-printed registration card included in the packing material. In Canada: www.GEAppliances.ca

Printed in the United States
