Mabe LMA10BXI, LMA85BXI User Manual [es]
instructivo
lavadora automática
1
modelos
LMA85BXI
LMA10BXI
LMA10SXI
LMA12BXI
LMA12SXI
LMA14SXI
PM01
lea este instructivo antes de instalar su lavadora.
2
bienvenido
Todo lo que desee saber para el correcto funcionamiento de su producto se encuentra aquí y en nuestros sitios web. Lo invitamos a conocer su producto, a leer el instructivo y obtener el máximo provecho de él.
Antes de usar su lavadora, lea cuidadosamente este manual y consérvelo para referencias futuras.
En este manual encontrará consejos útiles para operar y dar mantenimiento apropiado a su lavadora.
Un poco de cuidado preventivo de su parte puede ahorrarle una
gran cantidad de tiempo y dinero a lo largo de la vida útil de su lavadora.
Usted encontrará respuestas a preguntas comunes en la sección de
solución de problemas. Léala antes de llamar al servicio autorizado.
índice
Instrucciones importantes de seguridad .............................................. 4
Indicaciones de instalación ................................................................... 7
Preparación antes de lavar ................................................................. 11
Partes de la lavadora ........................................................................... 13
Panel de controles ............................................................................... 14
Inicio rápido ......................................................................................... 16
Lavado principal .................................................................................. 16
Programas de lavado ........................................................................... 18
Funciones especiales ............................................................................ 19
Apagado automático .......................................................................... 19

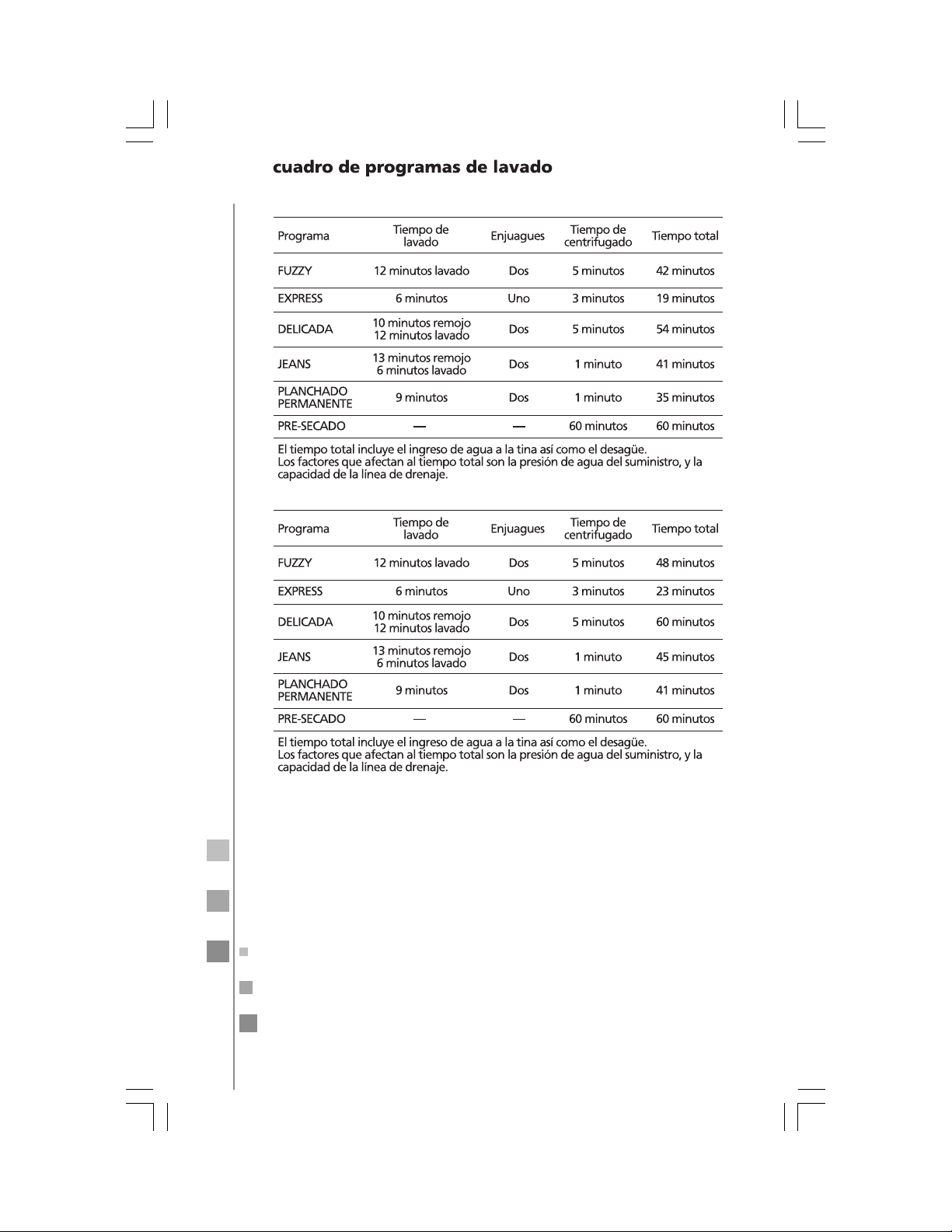

Cuadro programas de lavado ............................................................. 20
Indicaciones de limpieza y mantenimiento ....................................... 21
Solución de problemas ........................................................................ 23
Códigos de error .................................................................................. 24
Características eléctricas nominales .................................................... 25
Garantía ............................................................................................... 26
Servicio ................................................................................................. 27
3
4
Instrucciones importantes de seguridad
• No use extensiones.
• No conecte otros aparatos en el mismo contacto eléctrico.
• Sujete el conector por la clavija, no por el cable.
• Su producto está provisto de un tomacorriente polarizado tipo "Y"
con cable a tierra integrado.
• No elimine la terminal de tierra ni use adaptadores.
• Si el cordón de alimentación es dañado, éste debe sustituirse por
el fabricante, por su agente de servicio autorizado o por personal
calificado con el fin de evitar un peligro.
• Si en su región suele haber variaciones de voltaje, use un regulador de voltaje.
• Este aparato no se destina para utilizarse por personas (incluyendo
niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para el funcionamiento del aparato por una persona responsable de su seguridad.
• Los niños deben supervisarse para asegurar que ellos no empleen
los aparatos como juguete.
• IMPORTANTE: Si no sigue las advertencias y pasos anteriores, usted
es enteramente responsable de los daños personales o materiales
que pueda sufrir con el uso de este equipo.
Las siguientes condiciones no se consideran como uso normal del
aparato:
• Si no ha sido operado de acuerdo con el instructivo de uso proporcionado en Español.
• Daños provocados por accidente, descargas eléctricas, fluctuaciones de voltaje, energía eléctrica diferente a la especificada o catástrofes.
• Si ha sido utilizado para fines comerciales, industriales o uso diferente al indicado en las instrucciones de manejo.
• Si el producto ha sido reparado por personas y/o talleres de servicio no autorizados.
Prohibido
No mojar
No tocar
• No trate de desarmar usted
mismo la lavadora.
No desarmar
• Para evitar un choque eléctrico,
incendio y descomposturas, no
instale la lavadora en exteriores
expuesta a la lluvia y demás elementos.
No humedad
5
• No introduzca su mano en la
tina sino hasta que esta se haya
detenido por completo.
• No moje la lavadora para lavarla o enjuagarla.
• No permita que los niños se suban sobre la lavadora ni que se
asomen a la tina.
Prohibido
• Para evitar choques eléctricos,
corto circuitos e incendios, no
dañe el cordón eléctrico ni la
clavija.
Prohibido
• No lave prendas que han tenido contacto con queroseno, gasolina, alcohol y otros materiales inflamables.
• Limpie regularmente la clavija
para eliminar polvo y suciedad
que podrían evitar un buen
contacto.
6
Prohibido
Prohibido
manos
mojadas
Prohibido
Tierra
• Desconecte el cordón eléctrico
cuando la lavadora no esté en
uso.
Jale la clavija,
no el cordón
• Conecte bien la clavija eléctrica.
• Use una fuente de energía correcta.
• Para evitar un choque eléctrico
y fugas de corriente, asegúrese
de conectar apropiadamente la
clavija con conexión a tierra de
la lavadora.
• No coloque velas, repelentes de
insectos, cigarros, así como ningún objeto inflamable sobre el
aparato. Tampoco coloque parrillas eléctricas, calefactores de
ambiente ni ninguna otra fuente de calor.
• Antes de operar la lavadora
asegúrese de que la llave de alimentación de agua esté abierta.
• Si el cordón de alimentación es
dañado, éste debe sustituirse
por el fabricante, por su agente
de servicio autorizado o por
personal calificado con el fin de
evitar un peligro.
Prohibido
• Para evitar un choque eléctrico
no tome el cordón eléctrico ni la
clavija con las manos mojadas.
• Para lavar con agua caliente, la
temperatura del agua no debe
exceder 55 ºC.
Base de
espuma
• Cuando desconecte la lavadora
Prohibido
tome la clavija, no el cordón eléctrico.
• No coloque niños sobre la lavadora, tampoco objetos pesados.
Prohibido
7
• No lave prendas rellenas de
plumas, impermeables, chamarras para pescar ni artículos similares.
indicaciones de instalación
retire el material de empaque
• Retire el empaque. Retire la base de espuma que se encuentra bajo el gabinete.
• Abra la tapa de la lavadora y retire todos
los accesorios.
• No use la base de espuma para colocar la
lavadora sobre ella.
instalando la manguera de desagüe
1. Deslice por completo la manguera de desagüe en el puerto de
desagüe de la lavadora.
2. Apriete la conexión usando la abrazadera de alambre (como se
muestra en la ilustración).
8
Tuerca de
bloqueo
Manguera de
alimentación
de agua
acomodando la manguera de desagüe
• La altura (a) del extremo de la manguera de desagüe estar entre
86 cm y 100 cm
• El diámetro del tubo vertical de desagüe (b) debe ser de 3 cm por
lo menos y su capacidad de desagüe debe ser de 40 litros/minuto
por lo menos.
• Antes de que la lavadora comience a trabajar, cuelgue el extremo
de la manguera de desagüe del tubo vertical de desagüe que debe
tener una altura desde el piso de 86 cm a 100 cm
a
86 a 100 cm
b
instalación de la manguera de
alimentación
solamente para modelos con una manguera que
trae dos conectores roscados
• Atornille el extremo de la manguera de alimentación que trae un
filtro de malla metálica en la válvula de agua que alimentará al
aparato.
• Apriete bien el otro extremo de la manguera de alimentación en
la válvula de alimentación del aparato (con el sello de hule dentro).
Cuando apriete la tuerca de bloqueo, hágalo de manera uniforme
para no torcer ni romper la válvula.
+
+
+
+
+
+
+
+
+
+
instalación de la manguera de
+
+
+
+
7
alimentación
solamente para modelos con una manguera que
trae un solo conector roscado
9
1
2
3
Empuje hacia abajo la camisa
deslizable para exponer las
bolas pequeñas y permitir la
separación del casquillo del
conector y el conector rápido.
Desatornille los 6 tornillos de la parte marcada A y deslícela sobre la
boca de la llave de agua (la boca de la llave de agua debe ser plana
y tersa). Empújela hacia arriba con fuerza haciendo que la rondana
de hule presione firmemente la boca de la llave de agua. Apriete los
tornillos en secuencia. Entonces apriete el tornillo de la parte marcada B.
A
B
El casquillo de conexión se compone de las partes marcadas A y
B. Antes de la instalación las partes A y B deben estar desatornilladas unos 5 mm o desconectadas. Si la boca de la llave de agua
es más grande, entonces retire el
anillo de plástico de la parte A.
5 mm
4
Anillo
Para conectar, empuje hacia
abajo la camisa deslizable del conector rápido (deben quedar expuestas 4 bolas pequeñas). Introduzca en el casquillo de conexión
y empuje hacia arriba. Libere
completamente la conexión de la
llave de agua con el conector rá-
5
pido. Si se requiere agua, simplemente abra la llave.
6
Para desconectar,
cierre la llave de
agua empuje la camisa deslizable hacia abajo del conector rápido y retírelo.
10
Tuerca de
bloqueo
Manguera de
alimentación
de agua
Apriete firmemente el otro extremo de la manguera de alimentación en la válvula de admisión de agua (con el sello de hule en su interior).
NOTA: Cuando apriete la tuerca, hágalo uniformemente y tenga
cuidado de no torcer la válvula de admisión de agua para no romperla.
ADVERTENCIAS:
• SIEMPRE DEBEN USARSE MANGUERAS DE ALIMENTACIÓN NUEVAS QUE VIENEN INCLUIDAS
CON EL APARATO. LAS MANGUERAS ANTERIORES O VIEJAS NO DEBEN REUTILIZARSE.
• LAS ABERTURAS DE VENTILACIÓN DEL APARATO NO DEBEN QUEDAR OBSTRUIDAS POR
TAPETES NI ALFOMBRAS.
• ESTE APARATO ES PARA USO EN INTERIORES
EXCLUSIVAMENTE.
