Parrilla de empotre/
Cooktop à gás/Cooking Hob
Manual de uso
y cuidado
Manual de
instruções
Use & Care Manual
Modelos/Models
PGP6004I, PGP7605I,
PGP9006I, PGN6004I0,
PGN7605I0, CTGGE062S4A0IN,
CTGGE076S5A0IN,
CTGGE090S6A0IN
Lea cuidadosa y completamente
este manual
PM03
1
Estimado cliente, le agradecemos y felicitamos por su elección. Este nuevo producto, cuidadosamente estudiado y construido con materiales de primera calidad, ha sido probado esmeradamente para poder satisfacer todas sus exigencias de una perfecta cocción. Por lo
tanto le pedimos que lea y respete las fáciles instrucciones que le permitirán llegar a resultados excelentes desde el primer uso. Con este moderno aparato le expresamos nuestras felicitaciones.
EL FABRICANTE
Indice
Advertencias preliminares .................................... 3
Instalación .................................................................... 4
Operación ..................................................................... 4
Instrucciones para el uso ...................................... 5
Tabla de contenedores ........................................... 5
Verificando el correcto funcionamiento de los
quemadores ................................................................ 6
Parrillas eléctricas/Elementos vitrocerámicos
............................................................................................ 6
Seguridad ..................................................................... 7
Advertencias de instalación ................................. 8
Instalación en la abertura para empotre ....... 9
El fabricante declina toda responsabilidad por las posibles inexactitudes contenidas en el
presente documento, imputables a errores de impresión o relacionadas. El fabricante se reserva el derecho de aportar a sus productos aquellas modificaciones que considere necesarias o útiles sin perjudicar las características esenciales.
Mantenimiento ........................................................ 12
Instrucciones para el instalador ...................... 13
Conexión al gas ....................................................... 13
Procedimiento de instalación ........................... 14
Conexión eléctrica ................................................. 15
Especificaciones ..................................................... 16
Diagramas eléctricos ............................................ 40
Servicio ........................................................................ 41
Garantía ...................................................................... 42
2
ADVERTENCIAS PRELIMINARES
• Este artefacto debe ser instalado por personal calificado.
• Lea las instrucciones técnicas antes de instalar este artefacto.
• Lea las instrucciones de uso antes de encender este artefacto.
• No deje a los niños solos cuando el artefacto esté encendido o
en operación ya que pueden quemarse seriamente, especialmente si se está trabajando con recipientes que contienen
líquidos calientes.
• Su parrilla está diseñada para operar dentro de los 0 a 2800
metros sobre el nivel del mar.
• Su parrilla no debe ser instalada en baños ni dormitorios.
• Este artefacto debe instalarse en ambientes que tengan una
ventilación suficiente.
• Para garantizar la seguridad y adecuado funcionamiento de su
gasodomestico, la instalación debe realizarse de acuerdo a las
normas NTE INEN 2 260
• El recinto en que se coloque este artefacto debe cumplir con los
requisitos de ventilación establecidos para dicho efecto en el
National Fire Protecction Association, NFPA54. National Gas
Code de los Estados Unidos de Norteamérica.
Este producto fue concebido para un uso doméstico. El fabricante declina cualquier responsabilidad en el caso de daños eventuales a objetos o personas que deriven de una instalación incorrecta o de un uso impropio, errado o absurdo.
No deben usar el aparato personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, ni personas que
no dispongan de la experiencia y conocimientos necesarios, a
menos que estén bajo la supervisión de una persona responsable
de su seguridad o hayan recibido las instrucciones necesarias
sobre el uso del aparato. Asegúrese de que los niños no jueguen
con el aparato.
3
Instalación
Todas las operaciones relativas a la instalación conexión eléctrica, conexión al suministro de gas, adaptación al tipo de gas, regulaciones correspondientes, etc. tienen que ser
efectuadas por personal calificado según las
normas vigentes. Para instrucciones específicas consulte la sección reservada al instalador.
Operación
Quemadores a gas (Fig. 1-3).
El encendido del quemador tiene lugar acercando una flama a los agujeros de la parte
de arriba del mismo quemador presionando
y girando en sentido opuesto al de las manecillas del reloj la perilla correspondiente hasta que su indicador coincida con la posición
de máximo. Una vez efectuado el encendido
regular la flama según la necesidad. La posición de mínimo está al final de la rotación
antihoraria.
En los modelos con encendido automático
actuar sobre la perilla como se describe arriba, presionando al mismo tiempo el botón
apropiado.
En los modelos con encendido automático/
simultáneo (con una sola mano), es suficiente accionar el mando respectivo como se indicó anteriormente. La descarga eléctrica
entre bujía y quemador provoca el encendido del quemador elegido. Una vez efectuado
el encendido soltar inmediatamente el pulsador regulando la flama según la necesidad.
Para Colombia:
• Este gasodomésticos debe ser instalado
por personal calificado.
• Leer las instrucciones técnicas antes de
instalar este gasodoméstico.
• Leer las instrucciones de uso antes de encender este gasodoméstico.
• No dejar ollas vacías con el fuego encen-
dido.
• No use utensilios para cocinar a la parri-
lla sobre la cubierta en los modelos con
cubierta de cristal.
• Al finalizar la cocción, se aconseja cerrar
la válvula de suministro de gas y/o de la
bombona.
Figura 1
El encendido de los quemadores en los modelos con seguridad termoeléctrica se efectúa como en los casos ya descritos, manteniendo la perilla presionada a fondo en la posición de máximo durante unos 3 a 5 segundos. Al soltar la perrilla, asegúrese de que el
quemador permanezca encendido.
Notas:
• Se aconseja utilizar sartenes de diámetro
apropiado para los quemadores, evitando
que la flama máxima rebase el fondo de
las mismas.
4
Figura 2
Importante:
• En parrillas con seguridad termoeléctrica, no accione el encendido durante más
de 15 segundos. Si después de 15 segundos el quemador no ha encendido, abra
la puerta de la habitación y espere por lo
menos un minuto antes de intentarlo de
nuevo.
• En parrillas sin seguridad, en caso de
que se apague la flama de un quemador,
cierre la llave de paso correspondiente y
no intente encenderlo de nuevo antes de
que haya pasado un minuto.
Instrucciones para el uso
Una vez logrado encender, cerrar la perilla de mando y repetir el encendido después de por
lo menos 1 minuto. Una vez encendido, regule la llama de acuerdo con las necesidades.
Para interrumpir la alimentación del gas, gire la perilla en el sentido de las agujas del reloj
hasta la posición "•".
Consejos para la utilización de los quemadores a gas
Para obtener menor consumo de gas y un
mejor rendimiento, se aconseja utilizar cacerolas de diámetro adecuado a los quemadores, evitando que la llama sobresalga del fondo de las mismas (para ello consulte la tabla
de los contenedores). Utilice solamente cacerolas de fondo plano.
Se aconseja además, que una vez que comience a hervir un líquido, regule la llama a
un nivel inferior y suficiente pare mantener
el hervor.
Durante la cocción, mientras se utilizan grasas y aceites ponga mucho cuidado puesto
que estos al sobrecalentarse pueden incendiarse.
Tabla de contenedores (use cacerolas de fondo plano).
Quemador (diámetro tapa esmaltada)
Auxiliar (Ø 55 mm)
Semirápido (Ø 75 mm)
Rápido (Ø 100 mm)
Corona Triple (Ø 132 mm)
Especial para pescado (235x60)
Diámetro mínimo del
recipiente
90 mm
130 mm
150 mm
210 mm
310 x 140
Diámetro máximo
del recipiente
160 mm
180 mm
260 mm
270 mm
460 x 230
5
Verificando el correcto funcionamiento de los quemadores
Una vez instalado el producto debe revisar el
correcto funcionamiento de los quemaidores
de acuerdo con el siguiente procedimiento:
1. Encienda todos los quemadores y seleccione la posición máxima.
2. Verifique que las flamas sean azules, sin
puntas de color amarillo.
3. Gire las perillas de control una por una
hasta la posición mínima. Las flamas no
deben apagarse.
IMPORTANTE: Su parrilla está equipada con
un sistema de seguridad en todos los quemadores, que bloquea el flujo de gas en caso
de que las flamas se apaguen accidentalmente, por ejemplo debido a una ráfaga de
viento o a que el gas se esté terminando.
Parrillas eléctricas/Elementos vitrocerámicos
(Fig. 2-2a, 3-3a). Gire la perilla de control hasta la posición que corresponda a las necesidades de cocción, teniendo en cuenta que a
un número mayor corresponde mayor erogación de calor, consulte la tabla "Uso de
quemadores eléctricos/Elementos
vitrocerámicos. La luz indicadora de encendi-
APAGADO
Parrillas eléctricas
do indica la activación del quemador.
De todas maneras se considera normal para
ciertos tipos de lámpara, la persistencia de
una luminiscencia ligera aún con las perillas
en posición de apagado.
6
Seguridad
Si huele a gas:
• Abra las ventanas
• No toque interruptores eléctricos
• Apague todas las flamas cerrando la válvu-
la general de paso
• Llame inmediatamente a la central de fu-
gas o a su proveedor de gas
Para su seguridad:
• No almacene gasolina u otros fluidos fla-
mables en la cercanía de su aparato.
Nota:
Cuando se usan quemadores eléctricos/ele-
mentos vitrocerámicos se aconseja utilizar
contenedores de fondo llano con diámetro
igual o un poco superior que él del quemador.
• Evite el desbordamientos de líquidos; por
lo tanto una vez que se haya llegado a la
ebullición o a la calefacción del líquido reduzca la erogación del calor.
• No deje enchufadas las placas eléctricas
vacías o con sartenes o cacerolas vacías
• Al final de la cocción volver a colocar la
perilla de control en la posición de cerrado
y/o desactivado. Al verificarse la más leve
fractura de la cubierta vitrocerámica, desconecte de inmediato la alimentación
eléctrica.
• La temperatura de los muebles no debe de
exceder los 90 °C.
NO FIJAR LA LÁMPARA HALÓGENA INTENSAMENTE.
NO NO SI
Figura 2A
7
Advertencias de instalación
• Antes de la instalación, asegurarse de que las condiciones de
distribución locales (naturaleza y presión de gas) y el reglaje del
gasodoméstico sean compatibles.
• Las condiciones de reglaje se encuentran en la etiqueta o placa
de datos ubicada en el espaldar de su artefacto.
• Para su correcto funcionamiento, este gasodoméstico requiere
ser ajustado de acuerdo con las condiciones locales de presión
atmosférica y temperatura de ambiente.
• Este artefacto no está diseñado para ser conectado a un dispositivo de evacuación de los productos de combustión.
• Debe instalarse de acuerdo con los requisitos de instalación
vigentes. Se debe dar especial atención a los requisitos pertinentes sobre ventilación.
• La presión mínima de gas que requiere este artefacto para operar
correctamente es de 2330 Pa (Pascales) para GLP, 1520 Pa (Pascales) para Gas Natural.
• La presión máxima de gas que requiere este artefacto para operar correctamente es de 3345 Pa (Pascales) para GLP, 2180 Pa
(Pascales) para Gas Natural.
• El recinto donde se va a instalar, debe contemplar las condiciones
de ventilación contenidas en la norma NIC 3631 - 1a. Actualización; 2003-0826 (mercado Colombiano).
• Para garantizar la seguridad y adecuado funcionamiento de su
gasodoméstico, la instalación debe realizarse de acuerdo con las
normas NTC 2505 y NTC 3632 (mercado Colombiano), NTE INEN 2
260 (mercado Ecuatoriano), o con los requisitos vigentes en cada
localidad o país.
• Cuando cambie los inyectores del artefacto, asegúrese de utilizar
sellante para asegurar la hermeticidad de la rosca de unión.
• El recinto en que se coloque este artefacto debe cumplir con los
requisitos de ventilación establecidos para dicho efecto en el
National Fire Protection Association, NFPA 54. Nacional Fuel Gas
Code, de los Estados Unidos de Norteamérica (mercado Ecuatoriano).
8
Instalación en la abertura de empotre
Instale el aparato en una abertura especialmente preparada conforme a las siguientes
ilustraciones:
Todas las dimensiones están en milímetros.
Figura 3
21
3
4
4 231
CTGGE062S4A0IN
PGP6004I
PGN6004I0
5
6
5 4321
3
4
654321
PGP7605I
PGN7605I0
CTGGE076S5A0IN
1
2
PGP9006I
CTGGE090S6A0IN
9
Modelos PGP6004I, PGN6004I0, CTGGE062S4A0IN, PGP7605I, PGN7605I0 y
CTGGE076S5A0IN

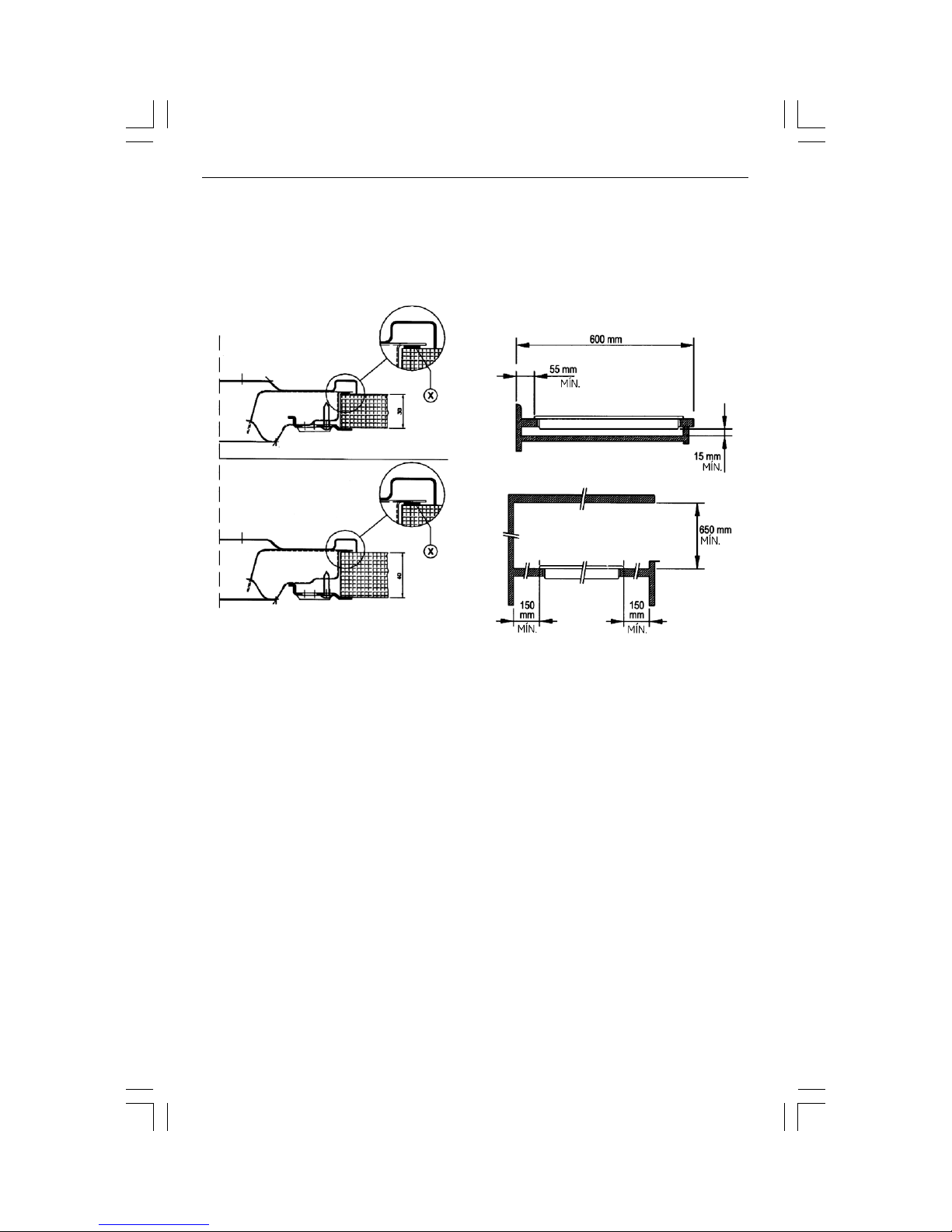

Figura 3. Fijación contra el mueble de empotre.
10
Modelos PGP9006I y CTGGE090S6A0IN

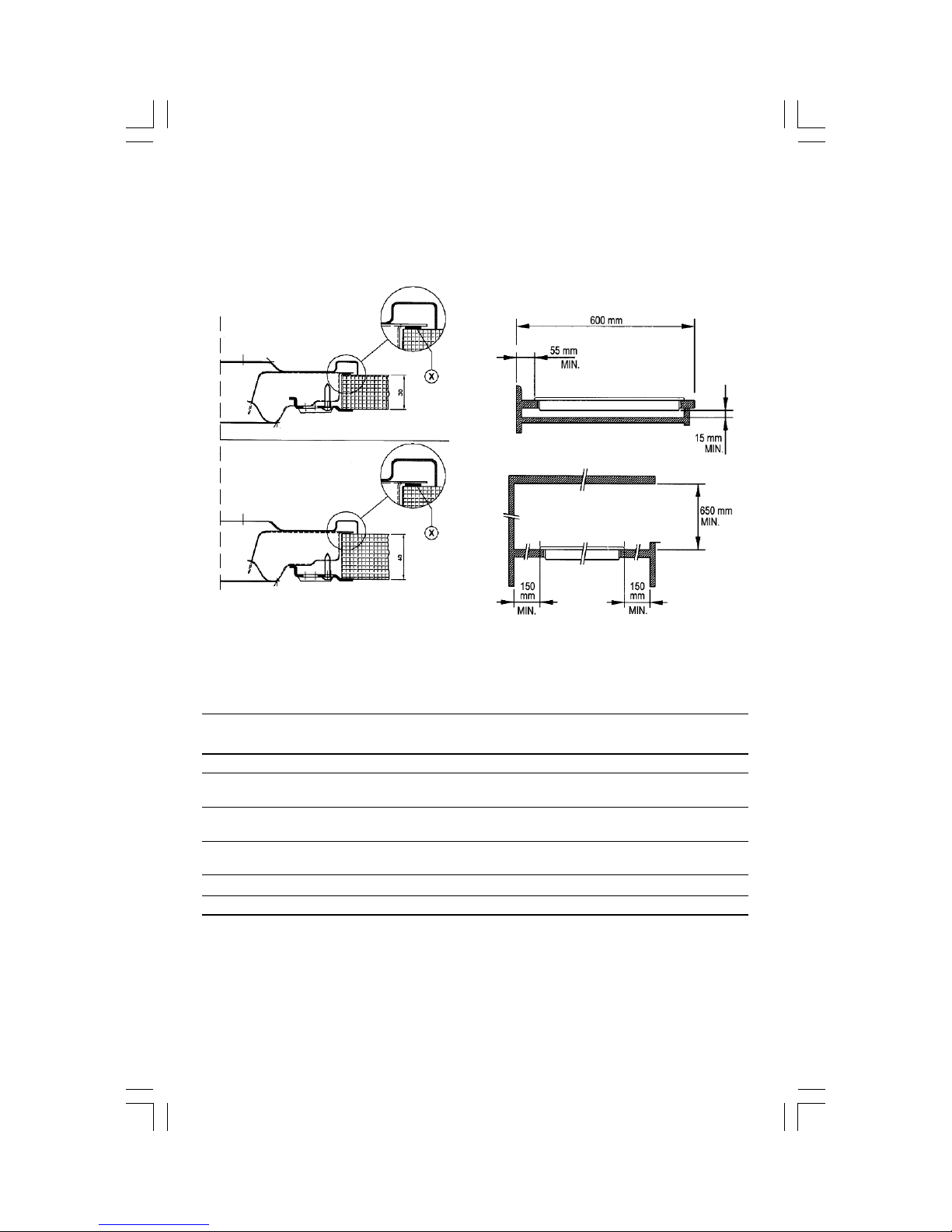

Figura 3. Fijación contra el mueble de empotre.
Uso de quemadores eléctricos/elementos vitrocerámicos
Conmutador
1
2
3
4
5
6
Regulador de
energía
1 - 2
3 - 4
5 - 6
7 - 8
9 - 10
10 - 11
Intensidad Tipo de cocción
Tenue
Dulce
Lento
Medio
Fuerte
Vivo
Derretir grasas etc.; calentar pequeñas cantidades
de líquido
Calentar medias cantidades de líquido; cremas
salsas de larga cocción
Descongelar - calentar grandes cantidades de líquido; cocción por debajo de la temperatura de
ebullición
Cocción de asados tiernos; cocción a la temperatura de ebullición
Cocción de asados - cocción hervidos; cocción
carnes en sartén
Llevar a la ebullición grandes cantidades de líquido; freír
11
Mantenimiento Gas/Eléctrico
Antes de cualquier operación, desconecte el aparato del suministro de energía.
Para una mayor duración del aparato, es indispensable efectuar periódicamente una cuida-
dosa limpieza general teniendo en cuenta lo siguiente:
• Las partes en vidrio, de acero y/o esmaltadas tienen que ser limpiadas con productos apropiados (que se pueden encontrar a la venta) no abrasivos ni corrosivos. Evite productos a base de cloro (lejía de algas, etc.)
• Evite dejar sobre la cubierta substancias
ácidas o alcalinas (vinagre, sal, zumo de
limón, etc.).
• Los rompellamas y tapas (partes movibles del quemador) tienen que ser lavados a menudo con agua muy caliente y
detergente, teniendo el cuidado de remover toda incrustación, tienen que ser secados cuidadosamente asegurándose de
que ninguno de los agujeros de los
rompellamas esté obstruido, ni siquiera
parcialmente.
Mantenimiento vitrocerámico
• Las partes eléctricas se limpian con un
estropajo húmedo y se engrasan ligeramente con aceite lubricante cuando estén todavía tibias.
• Después de haber sido calentadas, las
parrillas inoxidables de la superficie de
cocción, toman una coloración azulada
que no daña su calidad. Para que vuelvan
a su apariencia original utilice un producto ligeramente abrasivo.
Nota: La eventual lubricación de los grifos
tiene que ser efectuada por personal calificado con el cual se aconseja ponerse en
contacto en caso de anomalías de funcionamiento.
Revise periódicamente el estado de conservación del tubo flexible de alimentación gas.
En caso de fugas, solicite la intervención inmediata de personal calificado para su sustitución.

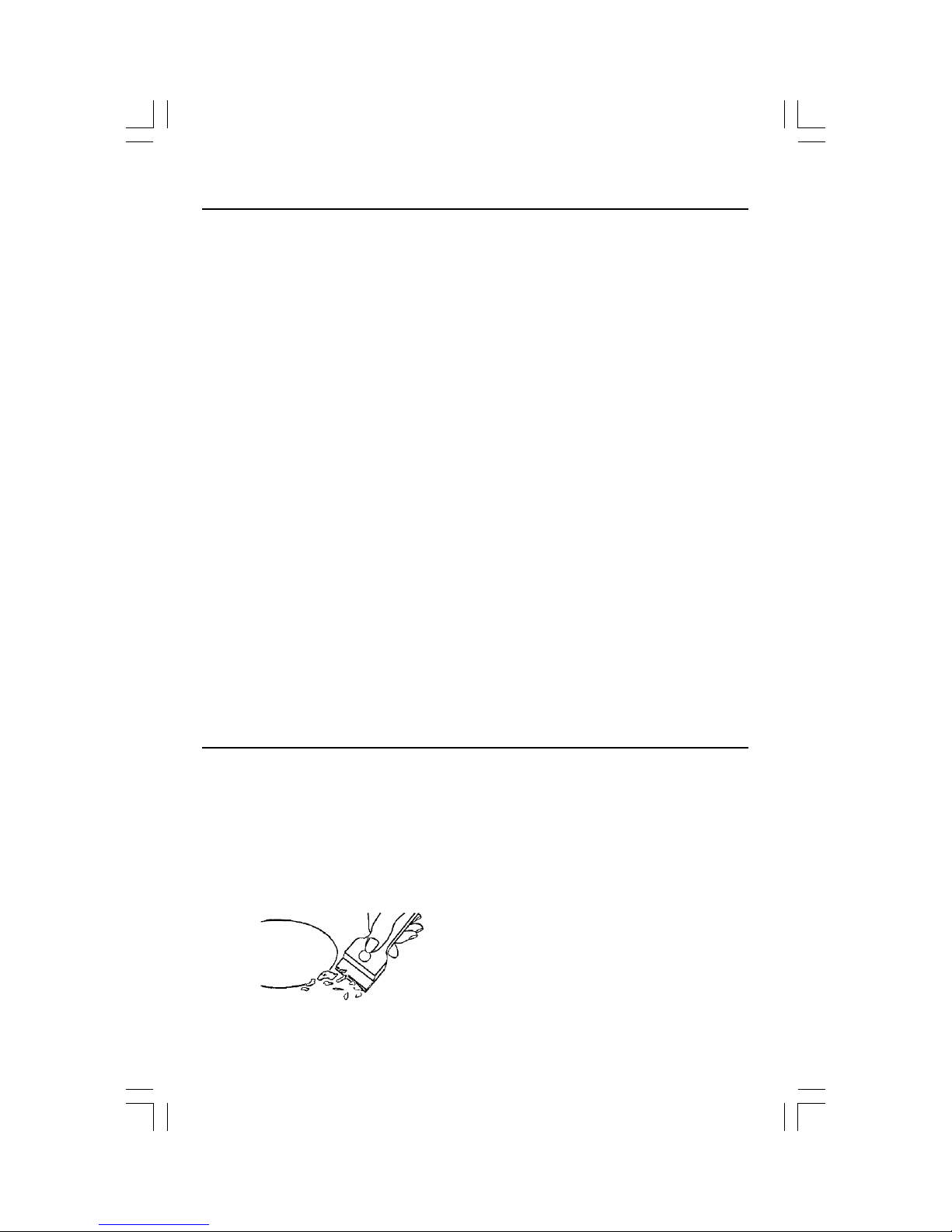

Fig. 4. Antes de todo hay que remover los residuos de comida y las salpicaduras de grasa
de la superficie de cocción con una espátula.
Luego limpiar en la zona caliente con Sidol o
Stahifix con papel de cocina. Luego enjuagar
con agua y secar con un trapo limpio.
Los residuos de papel de aluminio, de objetos
12
de plástico, azúcar o comidas muy azucaradas tienen que ser removidas inmediatamente de la zona caliente de cocción con
una espátula para evitar posibles daños a
superficie de cocción. En ningún caso utilice
esponjas o estropajos; eviten también utilizar
detergentes químicos agresivos como aerosoles para limpiar hornos o quitamanchas.
NO UTILICE LIMPIADORES A VAPOR.
Figura 4
Instrucciones para el instalador
Instalación
Este aparato no incluye un dispositivo de
descarga de los productos de la combustión.
Se aconseja instalarlo en locales suficientemente aireados según las disposiciones vigentes de la ley. La cantidad de aire necesaria para la combustión no tiene que ser menor que 2,0 m³/h por cada kW de potencia
instalado.
Consulte la tabla de potencias de los quemadores.
Conexión al suministro de gas
(Figura 5) Conecte el aparato a la bombona o
a la línea de suministro según las normas vigentes, comprobando antes que el aparato
esté preparado para el tipo de gas disponible. En caso contrario consulte la sección
"Adaptación a un tipo distinto de gas".
Además compruebe que la presión de alimentación esté dentro de los valores citados
en la tabla "Especificaciones".
Figura 5
Colocación
Figura 3. El aparato está preparado para ser
empotrado en un tablero como se muestra
en la figura. Antes de introducir la parrilla,
instale la junta de sellado (indicada con una
X) sobre todo el perímetro del agujero para
empotre.
Para Colombia:
Para su correcto funcionamiento, este Gasodoméstico requiere ser ajustado de acuerdo
con las condiciones locales de presión atmosférica y de temperatura ambiente.
Tipo de gas por país
Ajustada para gas L.P., e
México
Argentina
Brasil
Colombia
incluye juego de conversión
para gas Natural.
Ajustada para gas Natural, e
incluye juego de conversión
para gas L.P.
Ajustada para gas L.P., e
incluye juego de conversión
para gas Natural.
Ajustada para gas L.P., e
incluye juego de conversión
para gas Natural.
Conexión metálica rígida/semirígida
Efectuar la conexión usando conectores y
tubos metálicos (también flexibles), de manera que no se provoque tensión en las partes
interiores del aparato.
Nota: Una vez efectuada la instalación revise
con una solución jabonosa, que todo el sistema sea hermético.
Conexión al gas tubo flexible
Los cilindros que contienen el gas licuado de
petróleo deben cumplir con los requisitos establecidos en la NTE INEN 111.
Las mangueras de conducción del gas combustible entre el cilindro y el artefacto deben
cumplir con los requisitos especificados en la
NTE INEN 885.
Las válvulas utilizadas en el cilindro de gas
deben cumplir con los requisitos establecidos
en la NTE INEN 116.
13
Los reguladores de baja presión utilizados
para estos artefactos deben cumplir con los
requisitos especificados en la NTE INEN 1
682.
Las boquillas de acople para mangueras de-
ben cumplir con los requisitos dimensionales
establecidos en la NTE INEN 886.
Procedimento de instalación
• Coloque el empaque dentro de la rosca interna del tubo flexible y atorníllelo en el
tubo de entrada de gas de la parrilla.
• En el otro extremo de la tubería flexible, instale una manga de gas de 6,3 mm (1/2")
entre el extremo del tubo y el registro de
gas en la pared.
Los conjuntos técnicos (válvulas, reguladores
y mangueras) que se utilizan con los cilindros
de gas licuado de petróleo y que se comercializan en el país, deben contar con el respectivo certificado de conformidad con norma, según lo indicado en la regulación No.
DPC-98-06 de 1998-07-03 y publicada en el
Registro Oficial No. 40 de 1998-10-05.
• El registro de gas debe estar ubicado en un
sitio de fácil acceso.
Nota: la instalación en el lado exterior, varía
dependiendo de la fuente de gas (cilindro o
tubería).
Lado interno (cocina)
Tubo de
entrada
Recomendaciones de uso
a) Mantener los alrededores del aparato li-
bres de materiales combustibles, gasolina
y otros vapores o líquidos flamables.
b) No obstruir la salida de los gases de com-
bustión del horno o asador.
c) Verificar visualmente las flamas de pilotos
y quemadores. Esto se puede hacer mediante croquis.
Lado externo
(residencia)
Tubo flexible
d) La limpieza del aparato en general.
e) Si el aparato tiene válvulas de dos calores,
cómo se obtiene la posición de bajo calor,
así como sus aplicaciones.
f) Que el uso normal del aparato no debe in-
cluir su utilización como calentador de
ambiente, ya que esto es peligroso.
14
Conexión eléctrica
(Fig. 6) Antes de efectuar la conexión eléctrica compruebe que:
• Las características de la instalación satisfagan cuanto indicado en la placa de especificaciones colocada sobre el fondo de
la superficie de cocción.
• Que la instalación tenga una eficaz conexión a tierra según las normas y las
prescripciones vigentes de la ley. La
puesta a tierra es obligatoria por ley.
En caso de que el aparato no tenga el cable
y/o el relativo enchufe, entonces utilice material apropiado para la absorción, indicado
en la placa de especificaciones y para la
temperatura de trabajo. El cable en ningún
punto tendrá que llegar a una temperatura
superior de 50 °C a la temperatura ambiente.
Para la conexión directa la red es necesario
interponer un interruptor omnipolar
dimensionado para la carga del aparato que
asegure la desconexión de la red con una
distancia de apertura entre contactos que
permita la desconexión completa en las condiciones de la categoría de sobretensión III,
de conformidad con las reglas de instalación
(el cable de tierra amarillo/verde no debe estar interrumpido). El enchufe o el interruptor
omnipolar tienen que ser fácilmente
alcanzables con el aparato instalado.
Si el cordón de alimentación es dañado, este
debe ser reemplazado por el fabricante o su
agente de servicio o por personal calificado
para evitar riesgo.
1. Pisacables
2. Amarillo/Verde
Adaptación a un tipo diferente de gas
(Figura 7). Si el aparato estuviera preparado
para un tipo de gas diferente del de la alimentación disponible, hay que efectuar:
• La substitución de los inyectores (Fig. 7)
con los correspondientes al tipo de gas a
utilizar (consulte la tabla "Especificaciones").
• Para la regulación del mínimo, use un
destornillador apropiado en el tornillo
puesto sobre la válvula (Fig. 8) después de
girarlo hasta la posición de mínimo. Para
gas L.P. (Butano/propano) atornillar a fondo.
Figura 6
Corona C3 solamente
Figura 7
15
Figura 7
Corona MW
solamente
Figura 8
Especificaciones de su parrilla
Corona DUAL solamente
Nota: Diagramas eléctricos página 40.
16
Parabéns!
Você adquiriu um produto com a qualidade
GE Profile. Isso, para nós, é muito importante
pois os produtos GE Profile são concebidos
para fazer parte de sua família por muitos
anos, proporcionando-lhe conforto e
segurança.
A GE, uma das mais tradicionais e
conceituadas empresas do mundo, preza
pela qualidade, durabilidade, desempenho e
exclusividade dos seus produtos, bem como
pela total satisfação dos seus clientes.
Esperamos manter sua preferência pela
marca GE Profile sempre que você precisar
de aparelhos de alta qualidade e tecnologia
para o seu lar.
Parabéns pela sua escolha!
Estamos felizes em ter um produto GE Profile
fazendo parte da sua família.
GE Profile e você: Uma Parceria de Serviços
Oferecemos apoio técnico com serviços de
qualidade. Siga as instruções e informações
contidas neste manual: elas ajudam a
resolver problemas e dúvidas.
Leia este manual com atenção
Siga as informações sobre o uso e a
manutenção corretos do seu produto: isso
significa grande economia de tempo e
dinheiro. Guarde este manual para consultas
em uso futuro.
Caso necessite de serviços
Em caso de dúvidas, sugestões, críticas ou
reclamações, você pode utilizar-se do nosso
Serviço de Atendimento ao Consumidor GE
Profile
Serviço de Atendimento ao Consumidor
GE Profile
4004 0114 Capitais e Regiões
Metropolitanas
0800 11 5151 Demais Regiões
CAIXA POSTAL: 4540
CEP: 13054-710 – Campinas – SP
sacge@mabebr.com.br
www.geeletrodomesticos.com.br
Teremos prazer em atendê-lo.
17
Serviços de Atendimento ao Consumidor GE Profile
A GE Profile oferece a seus consumidores o
Serviço de Atendimento ao Consumidor GE
Profile, dispondo-se a esclarecer dúvidas,
receber sugestões, críticas e reclamações e a
fornecer orientações e esclarecimentos
sobre seus produtos, seu uso correto,
auxiliando em tudo o que se fizer necessário
para a efetiva utilização dos direitos do
consumidor.
Ligue de todo o território nacional, de
segunda a sexta-feira, das 8 às 18 horas, e
aos sábados, das 8 às 12 horas, nos
telefones abaixo indicados ou, se preferir,
escreva para o endereço abaixo ou utilize
nosso e-mail: sacge@mabebr.com.br
Serviço de Atendimento ao Consumidor
GE Profile
4004 0114 Capitais e Regiões
Metropolitanas
0800 11 5151 Demais Regiões
CAIXA POSTAL: 4540
CEP: 13054-710 – Campinas – SP
IMPORTANTE!
Instalação
Para sua segurança e para o bom
funcionamento de seu produto é muito
importante a sua correta instalação.
Consulte a seção Instalação e obtenha mais
detalhes sobre como instalá-lo.
Grampeie aqui a sua nota fiscal de compra.
A comprovação original da data de compra é
necessária para a assistência técnica
durante o período de garantia.
Escreva aqui os números de série e
modelo:
Modelo Nº
Série Nº
Estas informações estão na etiqueta de
características afixada no produto.
Índice
Proteção do meio ambiente .............................. 14
Modelos....................................................................... 14
Medidas de segurança ........................................ 15
Conexão da rede de gás ..................................... 16
Procedimento para instalação ......................... 16
Instalação em gás natural ................................. 16
Conexão elétrica ..................................................... 17
Advertências sobre a instalação elétrica .... 17
Instalação em nicho de embutir ...................... 18
Modelos CTGGE062S4A0IN, CTGGE076S5A0IN
......................................................................................... 19
Modelos CTGGE090S6A0IN ................................ 20
Operação ................................................................... 21
Montagem das grades ......................................... 21
18
Acendimento Automático .................................. 22
Verificando o correto funcionamento dos
queimadores ............................................................ 22
Manutenção e limpeza ........................................ 23
Esquemas Elétricos ............................................... 23
Especificações técnicas ...................................... 24
Proteção do meio ambiente
O material de embalagem deste aparelho é
reciclável. Participe na sua reciclagem e
contribua assim para a proteção do
ambiente, depositando-o em local
apropriado.
O símbolo no produto ou na embalagem
indica que este produto não pode ser tratado
como lixo doméstico. Descartar de acordo
com as legislações em vigor.
Modelos
CTGGE062S4A0IN
Cooktop à gás - 4 queimadores - 62 cm
Para obter informações mais detalhadas
sobre a reciclagem deste produto, contate o
centro de coleta seletiva da sua área de
residência ou o estabelecimento onde
adquiriu o produto.
CTGGE076S5A0IN
Cooktop à gás - 5 queimadores - 76 cm
CTGGE090S6A0IN
Cooktop à gás - 6 queimadores - 90 cm
19
Medidas de segurança
Conserve o presente manual de utilização
junto do aparelho. Se vender ou ceder o
aparelho a outra pessoa, faça-o
acompanhar do manual de utilização.
Leia estas medidas de segurança antes de
instalar e de utilizar este produto. Tais
medidas servem para assegurar a sua
segurança e de terceiros.
Este produto destina-se exclusivamente ao
uso doméstico.
O fabricante não se responsabiliza por danos
que possam resultar de utilização
inadequada.
Utilize o aparelho unicamente depois de
encaixado/embutido. Apenas o encaixe evita
o risco de contato com os circuitos e partes
elétricas.
Não desmonte o aparelho em nenhuma
circunstância.
Este aparelho não deve ser utilizado por uma
criança nem por uma pessoa deficiente sem
supervisão de um adulto responsável. Não
permita que crianças brinquem com o
aparelho.
20
Conexão da rede de gás
Componentes para instalação
ESTE PRODUTO VEM AJUSTADO DE FÁBRICA PARA FUNCIONAR
SOMENTE COM GÁS DE BOTIJÃO (GLP).
1 - Tubo flexível metálico 3/8" com rosca de
1
Nota: Os componentes acima não acompanham o produto, podendo ser adquiridos com o
Serviço Técnico Autorizado, mediante orçamento.
2
Procedimento para instalação
• Coloque o anel de vedação dentro da rosca
interna do tubo flexível e rosqueio-o no
tubo de entrada de gás do Cooktop.
• Na outra extremidade do tubo flexível,
instale uma luva 1/2" Gás entre a ponta do
tubo e o registro do gás na parede.
½", conforme Norma NBR 14177 (deve
acompanhar anel de vedação, porca de
pressão e borracha nitrílica de vedação).
2 - Luva 1/2" gás.
• Obs.: o registro de gás deve estar
localizado em área de fácil acesso.
Nota: A instalação no lado externo varia
dependendo da fonte de gás (botijão ou
encanado)
Lado interno (cozinha)
Tubo de
entrada
Instalação em gás natural
IMPORTANTE: A conversão para uso em gás
natural deverá ser feita exclusivamente pelo
Serviço Técnico Autorizado.
Lado externo
(residência)
Tubo flexível
* O regulador de pressão deve estar
certificado conforme NBR 8473 e estar
dentro do prazo de validade.
21
Conexão elétrica
• Este cooktop possui componentes que podem ser ligados a uma rede elétrica de 127V ou
220V sem necessidade de intervenção pelo usuário.
Faça o seguinte:
1. Assegure-se que o fio terra está disponível
e instalado de acordo com a norma NBR
5410, seção aterramento.
2. No quadro de distribuçao de energia
elétrica da residência, identificar os
disjuntores que controlam o aparelho.
Desarme-os antes da instalação.
3. Conecte o cabo de alimentaçao a fiaçao
de rede elétrica utilizando conectores
para emendas (conhecidos no mercado
como "bornes").
4. Rearme os disjuntores.
Advertências sobre a instalação elétrica
• A conexão do Cooktop à rede elétrica deve ser realizada pelo Serviço Técnico Autorizado.
• O circuito elétrico que alimentará o produto deve ser independente de outros
eletrodomésticos e ser capaz de fornecer energia suficiente para o aparelho.
• Mantenha os cabos elétricos de outros dispositivos longe das partes quentes do Cooktop.
• Antes de substituir qualquer componente elétrico, desconecte o cabo de alimentação da
rede ou desarme os respectivos disjuntores.
• Lembre-se que o fabricante não assume nenhuma responsabilidade por quaisquer danos
causados pela falta de aterramento ou a instalação inadequada.
ADVERTÊNCIA
Antes de instalar o Cooktop no nicho, com
qualquer revestimento sintético verifique se
o equipamento e os móveis próximos ao
Cooktop suportam uma temperatura de 95
ºC.
• Instale o Cooktop longe de objetos
inflamáveis ou menos resistentes ao calor,
por exemplo madeira, carpete ou
revestimento de plástico, etc.
• Para reduzir o risco de incêndio, evite
instalar armários acima do Cooktop.
• Não instalar em frente das portas ou
janelas, evitando correntes de ar. Instale
seu Cooktop em um local bem ventilado
para permitir a circulação de ar.
22
• Evite a instalação em ambientes úmidos.
Uma boa instalação oferece maior
segurança para o usuário e o Cooktop.
• Não instale o Cooktop ao lado de
refrigeradores, sob o risco de
comprometer o bom funcionamento do
refrigerador.
• Se for ligado à uma tomada, esta deverá
permancer acessível quando estiver
instalada no aparelho.
• Se o cordao de alimentaçao estiver
danificado, ele deve ser substituído pelo
Serviço Tecnico Autorizado.
Instalação em nicho de embutir
Instale o aparelho em nichos especialmente preparados conforme os desenhos abaixo:
(Todas as dimensões estão em milímetros)
CTGGE062S4A0IN
CTGGE076S5A0IN
CTGGE090S6A0IN
23
Modelos CTGGE062S4A0IN, CTGGE076S5A0IN
Figura - Fixação ao móvel
24
Modelos CTGGE090S6A0IN
Figura - Fixação ao móvel
25
Operação
Queimadores
Seu Cooktop possui um sistema de
estabilização de chama que a mantém
sempre uniforme e estável, gerando alta
eficiência térmica. Este sistema permite que
você prepare seus pratos em menos tempo e
com menor consumo de gás. A intensidade
das chamas é controlada pelos botões no
painel de controle.
Montagem das grades
Cada modelo de cooktop possui um conjunto diferente de grades. Identifique o seu modelo e
verifique o posicionamento nas fotos abaixo.
Para montar os queimadores:
Assegure-se que os dois pinos existentes na
base de cada queimador sejam
corretamente encaixados nos respectivos
furos do corpo do queimador (peça em
alumínio). Em seguida, encaixe a tampa de
queimador (peça na cor preta) sobre o seu
corpo.
26
CTGGE076S5A0INCTGGE062S4A0IN
CTGGE090S6A0IN
Solte após
3 segundos
Gire
Mantenha
pressionado
3
2
1
Acendimento Automático
Para acender os queimadores, pressione o
manípulo referente ao queimador desejado
(1) e gire-o no sentido anti-horário (2),
passando pela posição de acendimento ( );
mantenha o manípulo pressionado por três
segundos (3) para que a chama mantenhase acesa.
Verificando o correto funcionamento dos quemadoires
Uma vez instalado o produto deve-se
verificar o correto funcionamento dos
quemaidores de acordo com o seguinte
procedimento:
1. Acenda todos os queimadores e ajuste-os
na posição máxima.
2. Verifique se a chama é azul e se não
apresentam pontas amarelas.
3. Gire o manípulo até a posição mínima; a
chama não deverá se apagar.
IMPORTANTE: Seu Cooktop possui um
sistema de segurança em todos os
queimadores, que bloqueia a passagem de
gás caso a chama se apague
acidentalmente (por ex: ação de vento ou
gás acabando).
27
NL
Manutenção e limpeza
Antes de qualquer tipo de manutenção,
desligue o aparelho e deixe-o esfriar. Limpe
todas as superfícies apenas com uma
esponja, detergente para louça e água
quente. Seque em seguida com um pano
macio. Não limpe o aparelho com máquinas
ou jatos de limpeza a vapor.
Esquemas Elétricos
NL
Não é aconselhável a utilização de produtos
abrasivos, álcool ou solvente, pois podem
danificar o aparelho. A mesa em aço
inoxidável é sensível a riscos e golpes. Utilize
um produto não abrasivo especial para aço
inoxidável.
CTGGE076S5A0INCTGGE062S4A0IN
28
CTGGE090S6A0IN
NL
Especificações técnicas
Cooktops à gás - GE Profile
Fogões de Uso Doméstico
Categoria II 2,3
Descrição
Código EAN
Acabamento
Tensão/Frequência
Dimensões da
embalagem (mm)
Altura
Largura
Profundidade
Dimensões do produto (mm)
Altura
Largura
Profundidade
Dimensões do nicho (mm)
Largura
Profundidade
Pesos (kg)
Líquido
Bruto
CTGGE062S4A0IN
4 queimadores
Cooktop gás
GE-P 62 EMB IN BIV
7891378034130
Aço inoxidável escovado
127-220V / 60 Hz
120
670
580
50
620
510
560
480
11,7
12,8
CTGGE076S5A0IN
5 queimadores
Cooktop gás
GE-P 76 EMB IN BIV
7891378034147
Aço inoxidável escovado
127-220V / 60 Hz
120
820
580
50
760
510
560
480
12,0
14,0
CTGGE090S6A0IN
6 queimadores
Cooktop gás
GE-P 90 EMB IN BIV
7891378034154
Aço inoxidável escovado
127-220V / 60 Hz
120
980
580
50
900
510
840
480
16,7
18,0
Potência Térmica Nominal
(kW)
Queimadores Auxiliar
Queimadores Standard
Queimadores Jumbo
Queimador Tripla Chama
Total
Potência Elétrica (kW)
Acendimento
Natureza dos gases
Pressão nominal (kPa)
Rosca para conexão da
mangueira
1,00 (1)
1,75 (1)
3,00 (1)
3,20 (1)
8,95
0,05
GLP, conversivel a GN
GN =1,96 / GLP = 2,75
1/2" gás
1,00 (1)
1,75 (2)
3,00 (1)
3,20 (1)
10,70
0,05
GLP, conversivel a GN
GN =1,96 / GLP = 2,75
1/2" gás
1,00 (2)
1,75 (2)
3,00 (1)
3,20 (1)
11,70
0,05
GLP, conversivel a GN
GN =1,96 / GLP = 2,75
1/2" gás
29
Dear customer, We thank you and congratulate you on your choice. This new carefully designed product, manufactured with the highest quality materials, has been carefully tested
to satisfy all your cooking demands. We would therefore request you to read and follow
these easy instructions which will allow you to obtain excellent results right from the start.
May we wish you all the very best with your modern appliance!
THE MANUFACTURER
Contents
Installation instructions ....................................... 26
Operation Instructions ......................................... 26
Maintenance ............................................................ 31
Instructions for the installater .......................... 32
Installation ................................................................. 32
Gas hookup ................................................................ 32
Electrical hookup ..................................................... 33
Specifications ........................................................... 34
Electric diagrams .................................................... 35
THIS PRODUCT WAS CONCEIVED FOR DOMESTIC USE ONLY. THE
MANUFACTURER SHALL NOT IN ANY WAY BE HELD RESPONSIBLE
FOR WHATEVER INJURIES OR DAMAGES ARE CAUSED BY INCORRECT INSTALLATION OR BY UNSUITABLE, WRONG OR ABSURD USE.
THIS APPLIANCE IS NOT INTENDED FOR USE BY PERSONS (INCLUDING CHILDREN) WITH REDUCED PHYSICAL, SENSORY OR MENTAL
CAPABILITIES, OR LACK OF EXPERIENCE AND KNOWLEDGE, UNLESS THEY HAVE BEEN GIVEN SUPERVISION OR INSTRUCTION
CONCERNING USE OF THE APPLIANCE BY A PERSON RESPONSIBLE
FOR THEIR SAFETY. CHILDREN SHOULD BE SUPERVISED TO ENSURE THAT THEY DO NOT PLAY WITH THE APPLIANCE.
The manufacturer declines all responsibility for possible inaccuracies contained in this publication, due to printing or copying errors. We reserve the right to make on our own products,
changes considered necessary or useful, without jeopardizing the essential features.
30
Installation Instructions
All operations concerning the installation
(electrical and gas connections, adaptation
to type of gas, necessary adjustments, etc.)
must be carried out by qualified technicians,
observing all standards in force. For specific
instructions, read the part reserved for the
installation technician.
Operation Instructions
Gas burners (Fig. 1-3).
The ignition of the gas burner is carried out
by placing a small flame to the upper part
holes of the burner, pressing and rotating the
corresponding knob in an counter-clockwise
manner, until the maximum position has coincided with the marker. When the gas
burner has been turned on, adjust the flame
according to your needs. The minimum position is found at the end of the counter-clockwise rotation direction.
In models with automatic ignition, operate
the knob as described above, pressing simultaneously, the corresponding push-button.
For models with automatic/simultaneous
(with one hand) ignition, proceed as described above using the corresponding knob.
The electric spark between the ignition plug
and the burner provides the ignition of the
burner. After ignition, immediately release
the push-button and adjust the flame according to your needs.
• Do not leave any empty pots or pans on
the fire.
• Do not use any tools for grill-cooking on
crystal hobs. When cooking is finished, it
is also a good norm to close the main gas
pipe tap and/or cylinder.
Figure 1
For models with a thermoelectric safety system, the burner is ignited as described
above, keeping the knob fully pressed on the
maximum position for approximately 3/5
seconds. After releasing the knob, make sure
the burner is actually lit.
Notes:
• We recommend the use of pots and pans
with a diameter matching that of the
burner, thus preventing the flame from
escaping from the bottom part and surrounding the pot.
Figure 2
31
Important
• On hobs equipped with thermoelectric
protection do not keep the ignition button pushed for more than 15 seconds. If
the burner has not ignited after 15 seconds, open the door of the room and
wait at least one minute before making
another attempt.
• On hobs not equipped with protection,
should the burner flame go out, close
the corresponding gas valve and wait
at least one minute before making any
other attempt to ignite it.
Electrical plates/Vitroceramic heating elements
OFF
Electric Hobs
(Fig. 2-2a, 3). Rotate the knob towards the
position required for cooking and bear in
mind that the higher the number, the higher
the heat output. See the table "Use of electrical plates"/heating elements vitroceramic.
The pilot light signals that the plate is "on".
Some types of pilot lights will maintain some
slight luminescence even after disconnection. That is quite normal.
NO NO YES
Note:
When using electrical plates heating ele-
ments vitroceramic, we recommend flat bottom recipients with a diameter equal or
slightly larger than that of the plate itself.
• Avoid liquid overflow. Therefore, after
boiling or heating liquids, reduce the heat
output.
• Do not leave the electrical plates on with
empty pots and pans.
• When cooking is finished, rotate the knob
back to the OFF position. In the event of
even a slight fracture on the cooking
vitroceramic surface, immediately disconnect the electric power supply.
Figure 2A
32
DO NOT STARE AT THE HALOGEN LAMP.
Figure 3
21
3
4
4 231
PGP6004I
PGN6004I0
CTGGE062S4A0IN
5
6
5 4321
3
4
654321
PGP7605I
PGN7605I0
CTGGE076S5A0IN
1
2
PGP9006I
CTGGE090S6A0IN
33
Models PGP6004I, PGN6004I0, CTGGE062S4A0IN, PGP7605I, PGN7605I0
and CTGGE076S5A0IN
Figure 3
34
Models PGP9006I and CTGGE090S6A0IN
Figure 3
Use of electrical plates/vitroceramic heating elements.
Commutator
1
2
3
4
5
6
Energy
Regulator
1 - 2
3 - 4
5 - 6
7 - 8
9 - 10
10 - 11
Intensity Cooking method
Light
Mild
Slow
Medium
High
Burning heat
Melting of fats etc.; heat small quantities of liquid.
Heating of medium quantities of liquid; puddings,
long-cooking sauces
Defrosting - heat large quantities of liquid; cooking
below boiling temperature.
Cooking tender roasts; cooking at boiling temperature.
Cooking roasts - boiled food; pan-frying of meats.
Bring large quantities of liquid to boil; fry.
35
Maintenance Gas/Electrical
Prior to any operation, disconnect the appliance from the electrical system.
For long-life to the equipment, a general cleaning operation must take place periodically,
bearing in mind the following:
• Glass, steel and/or enamelled parts must
be cleaned with suitable non-abrasive or
corrosive products (found on the market).
• Avoid chlorine-base products (bleach,
etc.).
• Avoid leaving acid or alkaline substances
on the working area (vinegar, salt, lemon
juice, etc.).
• The wall baffle and the small covers (mobile parts of the burner) must be washed
frequently with boiling water and detergent, taking care to remove every possible incrustation. Dry carefully and check
that none of the burner holes is fully or
partially clogged
• Clean electrical parts with a damp cloth
and lightly grease them with lubricating
oil while still warm.
• The stainless steel grids of the working
area, after having been heated will take
on a bluish tint which does not deteriorate the quality. To bring colour back to
its original state, use a slightly abrasive
product.
Note: Cleaning of the taps must be carried
out by qualified personnel, who must be
consulted in case of any abnomal operation.
Check periodically the state of conservation
of the flexible gas feed pipe. In case of leakage, call immediately the qualified technicians for its replacement.
Maintenance vitroceramic surface
Fig. 4. First of all remove stray food bits and
grease drops from the cooking surface with
the special scraper (fig. 4). Then clean the hot
area as best as possible using SIDOL,
STAHLFIX or other similar products with a
papertowel, then rinse again with water and
dry with a clean cloth.
36
Pieces of aluminum foil and plastic material
which have inadvertently melted or sugar remains or highly sugar content food have to
be removed immediately from the hot cooking area with the special scraper (fig. 4). This
is to avoid any possible damage to the surface of the cooktop. Under no circumstances
should abrasive sponges or harsh chemical
detergents be used such as oven sprays or
spot removers.
DO NOT USE STEAM CLEANERS
Figure 4
Instructions for the installer
Installation
This appliance is not provided with a combustion product discharge. It is recommended that it be installed in sufficiently aerated places, in terms of the laws in force. The
quantity of air necessary for combustion
must not be below 2.0 m³/h for each kW of
installed power.
See table of burner power.
Gas hookup
Fig. 5. Connect the appliance to the gas cylinder or to the installation according to the
prescribed standards in force, and ensure beforehand, that the appliance matches the
type of gas available. Otherwise, see "Adaptation to various types of gas". Furthermore,
check that the feed pressure falls within the
values described on the table: "Specifications".
Rigid/semi rigid metal connection
Carry out the connection with fittings and
rigid (or flexible) metal pipes. Avoid stressing
the inner parts of the appliance.
Note: After completing the installation, check
the perfect sealing of the entire connection
system, by using a soapy solution.
Installation
Fig. 3. The appliance can be fitted into a
working area as illustrated on the corresponding figure. Before positioning the hob,
fit the seal (indicated with an "X") around the
entire periphery of the cutout in the worktop.
Figura 5
Gas Type by Country
Set for L.P. gas, and includes a
Mexico
Argentina
Brazil
Colombia
conversion kit for Natural gas.
Set for Natural gas, and in-
cludes a conversion kit for L.P.
gas.
Set for L.P. gas, and includes a
conversion kit for Natural gas.
Set for L.P. gas, and includes a
conversion kit for Natural gas.
37
Electrical hookup
Fig. 6. Prior to carrying out the electrical connection, please make sure that:
• The installation characteristics are such
as to follow what is indicated on the matrix plate placed at the bottom of the hob.
• The installation is fitted with an efficient
ground connection, following the standards and law provisions in force. Ground
connection is compulsory in terms of the
law.
Should there be no cable and/or plug on the
equipment, use suitable absorption material
for the working temperature as well, as indicated on the matrix plate. Under no circumstance must the cable reach a temperature
above 50°C of the ambient temperature.
If connecting directly to the mains power
supply, fit a multi-pole switch of a suitable
size for the rated capacity with a clearance
distance which completely disconnects the
power line under overvoltage category III
conditions, consistently with the rules of installation (the yellow/green ground wire must
not be interrupted). The plug or omnipolar
switch must be easily reached on the installed equipment.
If power supply cord is damaged, it must be
replaced by the manufacturer or service
agent or by qualified personnel in order to
avoid hazards.
1. Cord clamp
2. Yellow/Green
Adaptation to various types of gas
(Fig. 7). If the appliance is preset for a different type of gas than the available, proceed
as follows:
• Replace the injectors (Fig. 7) with the corresponding type of gas to be used (see
the "Specifications" table).
• To adjust the minimum, use a screwdriver
on the valve screw (Fig. 8) after turning
the valve to its minimum position. For L.P.
gas (butane/ propane) screw tight.
38
Figure 6
Only C3 crown
Figure 7
Figure 7
Figure 8
Only MW
crown
Only DUAL crown
Specifications of your hob
Model
Nominal Tension (Volt)
Nominal Frequency (hertz)
Nominal Power (Watt)
PGP6004I
PGN6004I0
CTGGE062S4A0IN
110/240 V ~
50/60 Hz
12 W
PGP7605I
PGN7605I0
CTGGE076S5A0IN
110/240 V ~
50/60 Hz
12 W
PGP9006I
CTGGE090S6A0IN
110/240 V ~
50/60 Hz
12 W
39
Diagramas eléctricos/Esquemas elétricos/Electric Diagrams
NL
Modelos/Models
PGP6004I
PGN6004I0
CTGGE062S4A0IN
NL
Modelos/Models
PGP7605I
PGN7605I0
CTGGE076S5A0IN
NL
40
Modelos/Models
PGP9006I
CTGGE090S6A0IN
Unico servicio directo de fábrica
Instalación, reparación, pólizas, refacciones originales y garantía por 3 meses
D.F. 5329-1304
01 800 6678 230
www.serviplus.com.mx
Costa Rica
(506) 2277.2100
Recuerde que su producto está respaldado por SERVIPLUS, la empresa líder en Servicio para línea
blanca, donde siempre encontrará el trato amable de profesionales dispuestos a resolver cualquier falla
en el funcionamiento de su producto.
Antes de solicitar un servicio de garantía:
1. Asegúrese de haber seguido las indicaciones de
instalación, uso y cuidados que menciona el
instructivo.
2. Localice y tenga a la mano su garantía
debidamente sellada o bien la factura, nota o
comprobante de compra. Este documento es
indispensable para hacer válida la garantía.
3. Anote la marca, modelo y número de serie del
producto y tenga a la mano papel y lápiz.
Ecuador
01 800 737 847
Perú
(511) 705 3600
El Salvador
(503) 2527.9301
(503) 2208.1786
Venezuela
(0501) 737 8475
Además de respaldar la garantía de su producto,
Serviplus le ofrece los siguientes servicios:
• Instalación de línea blanca.
• Reparaciones con cargo para aparatos fuera
de garantía.
• Contratos de extensión de garantía.
• Venta de refacciones originales.
Guatemala
(502) 6685.6769
(502) 6685.6771
Servicio exclusivo para
Argentina, Chile y Colombia
Argentina:
Teléfono: (5411) 4489.8900
Chile:
Teléfono: 600.364.3000
www.serviciomabe.cl
Colombia:
Dentro de Bogotá:
(571) 489.7900
Fuera de Bogotá:
01800.051.6223
www.serviciomabe.com.co
41
Póliza de garantía
Mabe, garantiza este producto por 1 año a partir de la fecha de compra, contra cualquier defecto
atribuible a la calidad de sus materiales o mano de obra durante su fabricación, bajo las siguientes
condiciones:
1. Para hacer efectiva esta garantía, deberá recurrir a cualquiera de nuestros Centros de Servicio Serviplus/
Serviciomabe*, llamando a los teléfonos que se indican en el directorio que forma parte de esta garantía
y donde podrá obtener las partes, refacciones, consumibles y accesorios.
2. Mabe, se compromete a reparar o reemplazar cualquier parte del producto encontrada con falla, en el
domicilio del cliente y sin ningún cargo para el consumidor por concepto de mano de obra, refacciones y
gastos de transportación del producto que pudieran generarse. Los técnicos de Serviplus/Serviciomabe*
están capacitados y cuentan con las herramientas necesarias para hacer las reparaciones a domicilio,
asegurándose de que el producto funcione correctamente.
3. Cuando nuestro técnico de Serviplus/Serviciomabe* asista a revisar el producto, se deberá presentar el
producto con la póliza de garantía debidamente sellada por la casa comercial donde se adquirió, o la
factura, nota o comprobante de compra.
4. El tiempo de reparación no excederá de 30 días, contados a partir de la recepción de la llamada en
nuestros Centros de Servicio Serviplus/Serviciomabe*.
5. La garantía no podrá hacerse efectiva en los siguientes casos:
• Si el producto ha sido usado en condiciones distintas de las normales.
• Si no ha sido operado de acuerdo con el instructivo de uso proporcionado en idioma español.
• Si el producto ha sido alterado o reparado por personas y/o talleres de servicio no autorizados.
6. Limitaciones de la garantía. Esta garantía no será válida:
• Si no presenta la póliza de garantía debidamente sellada, factura, nota, o algún otro documento que
acredite la fecha de compra del producto.
• Por la eliminación o modificación de los números de serie o la ruptura de cualquier sello que lleve el
artefacto.
• Por la alteración o falsedad de la información suministrada en este certificado.
• Si el producto se encuentra fuera del periodo de garantía otorgado por el fabricante.
• Si ha sido utilizado con fines comerciales, de prestación de servicios o cualquier otro propósito que no
sea estrictamente doméstico.
• Daños en pintura y partes de apariencia, cuando el producto esté expuesto a la intemperie.
• Rotura de piezas por mal manejo.
• Daños causados por fluctuaciones de voltaje provocadas por corto circuito, sobrecargas accidentales en
la línea de alimentación o sobrecargas por causa de descargas eléctricas.
• Daños por uso de partes que no sean genuinas.
• Daños en el producto causados en su transportación, cuando ésta sea por cuenta del comprador.
Advertencia: Esta garantía no tiene cobertura internacional. Solamente tiene vigencia en el país en donde
fue adquirido el producto, de acuerdo con los términos establecidos para cada país por parte del
fabricante y respetando las leyes de garantía del mismo. El cliente debe presentar la factura de compra
para respaldar el origen de la misma.
Mabe garantiza la disponibilidad de repuestos por 5 años (aplica solamente para Colombia).
PARA SER LLENADO POR EL DISTRIBUIDOR
Producto:
Modelo:
Fecha de venta:
Importado y comercializado por:
México
Mabe S.A. de C.V.
Av. Prolongación Ingenieros
Militares 156
Col. San Lorenzo Tlaltenango
Del. Miguel Hidalgo
México D.F. C.P. 11210
R.F.C.: MAB911203RR7
Chile
Comercial Mabe Chile Ltda.
Av. Presidente Riesco Nro. 5711
Piso 14 Oficina 1403
Las Condes, Santiago, Chile
*Exclusivo Serviciomabe Colombia
42
No. de Serie:
Distribuidor:
Colombia
Mabe Colombia S.A.S.
Carrera 21 No. 74-100
Parque industrial Alta Suiza
Manizales - Caldas
Tel.: (096) 878 3700
Colombia.
U.A.P. #141 de la DIAN
Ecuador
Mabe Ecuador
KM 14 ½ Vía Daule
Guayaquil – Ecuador
RUC: 0991321020001
Marca:
Perú
Mabe Perú S.A.
Calle Los Antares Nro. 320 dpto. 701
Urb. La Alborada
Santiago de Surco - Lima
R.U.C. 20293670600
Venezuela
Mabe Venezuela C.A.
Av. Sanatorio del Avila,
Urb. Boleíta Norte,
Edif. La Curacao, Piso 1 al 3,
Caracas, zona postal 1060
RIF: J-00046480-4
Información aplica a Argentina exclusivamente
Certificado de garantía
Durante el plazo de 12 meses a partir de la fecha de compra de este aparato, KRONEN INTERNACIONAL S.A. fabricante y/o importador
de este producto, garantiza y se compromete frente al comprador original a reparar o reponer la pieza cuya defectuosidad obedezca
a causas de fabricación. Se entiende por reponer a la sustitución de la pieza por otra igual o similar a la original y que a juicio de
KRONEN INTERNACIONAL S.A. asegure el correcto funcionamiento de la unidad, no obligándose la Empresa al cambio de la unidad
completa.
La garantía quedará anulada si los defectos, faltas mecánicas o deterioros fueran ocasionados por uso abusivo, mal manejo y exceso
o caída de tensión.
Caducará igualmente la validez de este certificado en los casos de culpa del adquiriente, intervención de personal extraño al servicio
técnico autorizado, cambio de propiedad, cambio de domicilio no informado, enmiendas o raspaduras en los datos consignados en
este certificado o la factura de compra.
Las reparaciones se realizarán en un plazo máximo de (30) días a partir del recibo fehaciente de solicitud de reparación en nuestro
Departamento de Servicio Técnico o Centro de Servicio Autorizado, quienes le otorgarán el número de "orden de servicio"
correspondiente.
Este plazo podrá ampliarse por razones de fuerza mayor y casos fortuitos, debiendo previamente comunicarlo el Servicio al usuario.
En el caso de que las reparaciones no puedan efectuarse en el domicilio del comprador original, KRONEN INTERNACIONAL, S.A. se
hará cargo de los costos del flete y seguro necesarios para el traslado del producto a nuestros talleres o Centros de Servicio Autorizados
en un radio máximo de 50 km. de los mismos.
Toda intervención de nuestro personal realizada a pedido del comprador, dentro del plazo de esta garantía, que no fuera originada
por falta o defecto cubierto por este certificado, deberá ser abonada por el interesado de acuerdo a la tarifa vigente.
Se deja constancia que la garantía no cubre daños ocasionados al interior y exterior del gabinete producidos por roturas, golpes,
rayaduras, caídas, etc., como así tampoco los plásticos y accesorios, las lámparas, ni los daños ocasionados por deficiencias o
interrupciones que afecten el circuito eléctrico de conexión, o si los daños fueran producidos por causa de fuerza mayor o caso
fortuito, y los ocasionados por mudanzas o traslados.
En ningún caso KRONEN INTERNACIONAL S.A. asume responsabilidad por ningún daño y/o perjuicio, sea directo y/o indirecto que
pudiesen sufrir el adquiriente, usuarios o terceros en relación al bien, no pudiendo interpretarse esta garantía como generadora de
obligaciones distintas a las expresamente indicadas en el presente certificado de garantía.
RESPONSABILIDAD NORMAL DEL COMPRADOR ORIGINAL
1. Para que este certificado sea válido es imprescindible que el usuario acredite ante el servicio técnico autorizado por KRONEN
INTERNACIONAL S.A. la fecha de compra mediante la factura oficial de compra del aparato, KRONEN INTERNACIONAL S.A. se
reserva el derecho de cotejar la exactitud de estos datos contra los registros de control de salida de la Empresa.
2. Que los talones de la garantía sean completados con todos los datos solicitados, y el sello del comercio vendedor. Es de su interés
exigirle al mismo que complete los datos que se solicitan en este certificado en el momento de la compra y guardarlo prolijamente,
es único medio para gozar de esta garantía.
3. Antes de instalar y usar el aparato, leer cuidadosamente el manual de instrucciones, uso e instalación que se adjunta y respetar sus
indicaciones.
4. Conectar correctamente el toma de alimentación previsto con conexión de cable a tierra.
5. Verificar que la tensión de línea corresponda a 220 V y 50 Hz.
IMPORTANTE
1. El presente certificado anula cualquier otra garantía implícita o explícita por la cual y expresamente no autorizamos a ninguna otra
persona, sociedad o asociación a asumir por nuestra cuenta ninguna responsabilidad con respecto a nuestros productos.
2. Hacemos constar que esta unidad ha sido diseñada para uso familiar, por tal motivo su uso comercial, industrial o afectación a
cualquier otro tipo de utilización no está amaparado por esta garantía.
3. Cualquier gestión judicial a que pudiera dar lugar la presente, será resuelta ante la Justicia Ordinaria de la Capital Federal.
Identificación de la unidad
Propietario:
Lugar y fecha de compra:
Firma y sello de la casa vendedora:
Factura No.:
REGISTRO DEL CERTIFICADO DE GARANTÍA
Identificación de la unidad:
Nombre del propietario:
Calle:
Localidad:
Provincia:
No. factura:
No.:
Código postal:
Teléfono:
Fecha de compra:
Casa vendedora:
43
Información aplica a Chile exclusivamente
CERTIFICADO DE GARANTÍA 1 AÑO
CERTIFICADO DE GARANTÍA
1. COMERCIAL MABE CHILE LTDA. garantiza al comprador que el artefacto vendido ha sido revisado y
comprobado su funcionamiento bajo condiciones normales de uso doméstico.
2. COMERCIAL MABE CHILE LTDA. se obliga durante el término de un año contado a partir de la fecha
de compra de¡ producto a reparar sin costo alguno las fallas causadas por defectos de los materiales,
componentes o por defectos de fabricación.
Para hacer uso de esta garantía el cliente debe contar con la boleta, factura de compra o la guía de
despacho respectiva.
Para solicitar servicio por parte de COMERCIAL MABE CHILE LTDA., el cliente debe contactar nuestro
call center al número 376.8649 en la región metropolitana, al 600-364-3000 para el resto del país o
en el si sitio Web www.serviciomabe.cl
Así mismo, COMERCIAL MABE CHILE LTDA. se entiende autorizada para efectuar una revisión técnica
del artefacto previa a la orden de reparación y/o sustitución del mismo. En todo caso el comprador
conviene expresamente en que la sustitución del artefacto solo se procederá en caso de que, a pesar
de la intervención técnica autorizada, el defecto sea de tal naturaleza que no sea factible su
reparación, a juicio de COMERCIAL MABE CHILE LTDA.
3. EXCLUSIONES DE GARANTÍA: Esta garantía no cubre los daños causados por mal trato, accidente, por
transporte, uso diferente al indicado en las instrucciones de manejo, por causas de las condiciones
ambientales en que se instale o daños por uso inapropiado del artefacto como uso industrial o
comercial en restaurantes, hoteles, moteles, lavanderías, hogares de acogida, casas de reposo,
fábricas. Tampoco cubre averías causadas por el empleo de energía eléctrica diferente a la especificada, daños causados por fluctuaciones de voltaje o ciclaje, o por causas fuera del control de
COMERCIAL MABE CHILE LTDA. como corto circuito, sobrecargas accidentales en la línea de
alimentación o sobrecargas por causa de descargas eléctricas, intervención técnica no autorizada, y
en fin, cualquier otra causa semejante a las anteriores.
En el caso de incurrir en destapes de bomba de lavadora, corrección de instalaciones que afecten el
funcionamiento correcto del producto hechas por personal ajeno a COMERCIAL MABE CHILE LTDA.,
deben ser pagadas por el consumidor final al servicio técnico asignado para atenderlo.
4. CANCELACION DE LA GARANTÍA: Este certificado quedará automáticamente cancelado por las
siguientes causas:
a) Intervención técnica del artefacto por personas no autorizadas por COMERCIAL MABE CHILE
LTDA., ya sea en la instalación o reparación de los productos que requieren ser intervenidos o
abiertos para su correcto funcionamiento como son los equipos de Aire Acondicionado, Máquinas
Lavadoras y Secadoras de uso comercial o Doméstico y cualquier producto comercializado por la
compañía.
b) Por eliminación o modificación de los números de serie o la rotura de cualquier sello que el
artefacto lleva.
c) Por la alteración o falsedad de la información suministrada en este certificado.
d) Por el vencimiento del término de vigencia de la garantía.
5. COMERCIAL MABE CHILE LTDA. no asumirá, ni autoriza asumir a su nombre otras obligaciones en
relación con la venta de artefactos o cualquiera de sus partes, diferentes a las contempladas en esté
certificado.
Las visitas de nuestros técnicos por causas injustificadas, dan lugar al pago por parte del usuario del
valor correspondiente al transporte y el tiempo del técnico.
Rogamos por lo tanto, antes de solicitar un servicio, comprobar todos los puntos acerca del funcionamiento indicados en el manual de instrucciones.
ADVERTENCIA
44
Loading...
