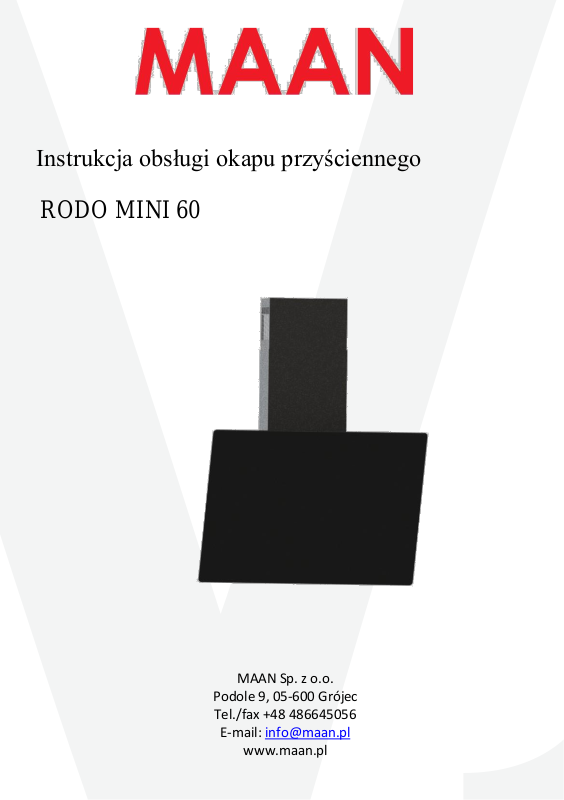

RODO MINI 60
Instrukcja obsługi okapu przyściennego
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 2
Wer V2.6
Szanowni Państwo,
Dziękujemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie
zaprojektowane zostało z myślą o spełnieniu Państwa oczekiwań w zakresie
funkcjonalności oraz estetyki. Z pewnością stanowić będzie element zarówno
praktyczny jak i dekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to
będzie Państwu służyć przez wiele lat.
Przed przystąpieniem do prac montażowych okapu należy dokładnie
zapoznać się z treścią niniejszej obsługi. Dzięki temu unikną Państwo błędów
podczas instalacji oraz problemów z obsługą okapu.
Okap kuchenny przeznaczony jest do stosowania w indywidualnych
gospodarstwach domowych, służy on do eliminowania oparów i zapachów
powstałych podczas przyrządzania potraw.
Firma MAAN posiada certyfikat zarządzania jakością ISO 9001.
!
UWAGA: Producent nie ponosi odpowiedzialności za
uszkodzenia powstałe wskutek niepoprawnego montażu lub
użytkowania niezgodnego z niniejszą instrukcją obsługi.
!
- Ostrzeżenie, należy zwrócić szczególną uwagę na
wyróżniony zapis.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 3
Wer V2.6
Ogólne warunki bezpieczeństwa i montażu
• Niniejszą instrukcję obsługi należy zachować, aby móc z niej
skorzystać w każdej chwili.
• Należy zapoznać się z treścią niniejszej instrukcji obsługi, która
zawiera dokładne informacje dotyczące instalacji, montażu
i konserwacji okapu.
• Okap może różnić się pod względem wyglądu od okapu
przedstawionego na rysunkach w niniejszej instrukcji, ale zalecenia
dotyczące obsługi, konserwacji i montażu okapu pozostają
niezmienione.
• Nie należy dokonywać zmian elektrycznych czy mechanicznych w
okapie.
• Nie należy podłączać urządzenia do sieci przed ukończeniem
montażu.
• Wszelkie czynności montażowe i konserwacyjne należy
wykonywać w rękawicach ochronnych.
• Nie należy używać okapu bez prawidłowo zamontowanego filtra.
• Montaż niezgodny z niniejszą instrukcją obsługi może powodować
zagrożenie porażeniem elektrycznym.
• Pod okapem kuchennym nie wolno używać otwartego ognia.
• Posiłki przygotowywane na bazie tłuszczu powinny być stale
nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
• Zasysane powietrze przez okap nie może być odprowadzane do
kanału kominowego służącego do odprowadzania spalin z
urządzeń spalających gaz lub inne paliwo (nie dotyczy to okapów
z obiegiem zamkniętym).
• Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się
inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa
ciekłe, grzejniki przepływowe, termy) należy zadbać
o wystarczającą wentylację pomieszczeń (dopływ powietrza).
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 4
Wer V2.6
• Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za
przewód zasilający.
• Przewód zasilający nie może dotykać gorącej powierzchni.
• Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest
uszkodzony.
• Wymiana uszkodzonego przewodu zasilającego może być
wykonana wyłącznie przez producenta, serwis lub
wykwalifikowanego specjalistę.
• Okap powinien być czyszczony zarówno wewnątrz jak i na
zewnątrz przynajmniej raz w miesiącu lub co 35 godzin pracy
okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu
musi być odłączone (należy wyjąć wtyczkę zasilającą lub wyłączyć
bezpieczniki).
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co
najmniej 8 lat i przez osoby o obniżonych możliwościach
fizycznych, umysłowych i osoby o braku doświadczenia
i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub
instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób, tak
aby związane z tym zagrożenia były zrozumiałe.
• Dzieci nie mogą bawić się sprzętem.
• Dzieci bez nadzoru nie mogą wykonywać czyszczenia
i konserwacji.
!
UWAGA:
Dostępne części mogą być gorące w czasie pracy kuchenki.
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 5
Wer V2.6
Ochrona środowiska
To urządzenie zostało zaprojektowane i wykonane z materiałów oraz
komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.
Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A)
oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami
Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie
umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B)
oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce
zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady
2006/66/WE.
Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie
(jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z
innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest
zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli występują)
prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego
oraz baterii. Prowadzący punkty zbiórki, w tym lokalne punkty zbiórki, sklepy
oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego
sprzętu oraz baterii (jeżeli występują). Prawidłowa utylizacja zużytego sprzętu
oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla
zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z
możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz
niewłaściwego składowania i przetwarzania takiego sprzętu i baterii.
Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego
użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje
się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste
środowisko naturalne. Gospodarstwa domowe są także jednym z większych
użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym
etapie wpływa na odzyskiwanie surowców wtórnych. W przypadku
niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z
ustawodawstwem krajowym.
Rys. A
Rys. B
Li-FeS2
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 6
Wer V2.6
Dane techniczne
Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych
do okapu etykietach zostały uzyskane poprzez wykonanie pomiarów
i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.
Rura osłonowa
Przewód zasilający
Klapa uchylna
Filtr aluminiowy
przeciwtłuszczowy
Oświetlenie
Sterowanie dotykowe
Rys. 1 Rysunek poglądowy okapu kuchennego.
Rys. 2 Rysunek gabarytowy.
596
400
193
430
min.415 max.680
346
292
300
min.20
236
198
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 7
Wer V2.6
Schemat czytania kodu towaru
OROD 60 J E UW - S3
Symbol okapu
Rozmiar okapu
Typ filtra przeciwtłuszczowego
aluminiowego
Rodzaj sterowania
Rodzaj turbiny
Rodzaj oświetlenia
Schemat 1. Indeks okapu kuchennego.
Obsługa
Okap jest przeznaczony do zasysania oparów podczas przygotowywania
posiłków. Urządzenie może pracować w dwóch trybach:
Jako wyciąg: opary usuwane są na zewnątrz pomieszczenia za pomocą rury
odprowadzającej. Rura odprowadzająca nie jest dostępna w komplecie
z urządzeniem i należy ją zakupić oddzielnie.
!
UWAGA:
▪ Należy używać jak najkrótszego przewodu odprowadzającego
opary.
▪ Należy używać przewodu odprowadzającego o jak najgładszej
powierzchni wewnętrznej (nie zaleca się stosowania rur typu spiro).
▪ Stosować przewód o jak najmniejszej liczbie zagięć (kąty zgięć
nie powinny być większe niż 90 stopni).
▪ Nie zaleca się stosowania zmian przekroju przewodu
(większego na mniejszy np. wylot powietrza Ø150 mm na wylot
powietrza Ø120mm).
Jako pochłaniacz: opary są oczyszczane z tłuszczu i zapachów zanim zostaną
zwrócone do pomieszczenia przez kratki w górnej osłonie komina. Aby okap
pracował jako pochłaniacz należy zainstalować filtr węglowy (Rys.10). Filtr
węglowy nie jest wyposażeniem standardowym, należy dokupić go
u sprzedawcy.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 8
Wer V2.6
Instalacja okapu
!
UWAGA:
Niezgodne z instrukcją zastosowanie śrub lub elementów
mocujących może grozić porażeniem prądem elektrycznym.
Minimalna odległość
zawieszenia okapu między
powierzchnią, na której znajdują
się naczynia na urządzeniu
grzewczym (kuchenka gazowa,
elektryczna), a najniższą częścią
okapu kuchennego (Rys.3)
powinna wynosić, nie mniej niż
45 cm dla kuchenek o zasilaniu
elektrycznym i nie mniej niż 65
cm dla kuchenek gazowych.
Jeżeli w instrukcji obsługi
urządzenia grzewczego podana
jest większa odległość
instalowania okapu kuchennego niż wskazana powyżej, należy dostosować się
do takich wskazań. Montaż okapu i osłony kominowej okapu przedstawiony
jest na rysunkach (Rys.4 - Rys.9). Okap wyposażony jest w kołki mocujące
odpowiednie do większości ścian i sufitów. Podczas montażu należy
przestrzegać ogólnie obowiązujących przepisów dotyczących odprowadzenia
powietrza z pomieszczeń.
Przed przystąpieniem do instalacji należy:
▪ Sprawdzić, czy wymiary zakupionego produktu są dostosowane do
wybranego miejsca docelowego.
▪ Odłączyć i usunąć (jeżeli istnieje taka możliwość) meble znajdujące
się w obszarze instalacji okapu, aby uzyskać łatwy dostęp do sufitu lub
ściany na której ma być zamontowany okap. Jeśli nie jest to możliwe
należy zabezpieczyć elementy znajdujące się w pobliżu
wykonywanych prac.
Kuchenki gazowe
L 65cm
Kuchenki elektryczne
L 45cm
L
Rys.3 Sugerowana odległość od płyty grzewczej.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 9
Wer V2.6
▪ Sprawdzić, czy w pobliżu strefy montowania okapu znajduje się
gniazdko wtykowe i czy można podłączyć okap do przewodu
wentylacyjnego odprowadzającego opary na zewnątrz.
▪ Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie
znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).
▪ Wyposażyć się w następujące narzędzia: miarkę, ołówek, wiertarkę
/wkrętarkę, wiertło Ø8, śrubokręt, poziomicę.
Czynności montażowe:
1. Wyznaczyć oś elementu grzewczego i przenieść ją na ścianę gdzie
będzie zamontowany okap. Zaznaczyć wszystkie charakterystyczne
punkty mocowań okapu. Użyć wiertarki i wywiercić otwory. (Rys. 4)
2. W wywiercone otwory włożyć kołki rozporowe. W dwa otwory
oznaczone literą A również wkręcić wkręty pozostawiając 7 mm
długości wkrętu na zewnątrz kołka (Rys. 5).
3. Otworzyć klapę okapu i wymontować filtr przeciwtłuszczowy (Rys.6).
4. Przykręcić zworę osłony kominowej, zawiesić okap kuchenny na
dwóch niedokręconych wkrętach (Rys. 7).
5. Umieścić poziomicę na korpusie okapu kuchennego. Obracając
elementem oznaczonym literą A ustawić okap w poziomie zgodnie ze
wskazaniem poziomicy, a następnie dokręcić dwa już wkręcone po
części wkręty i wkręcić dwa pozostałe (Rys. 8).
6. Umieścić na korpusie osłonę kominową. Następnie delikatnie wysuwać
część okapu oznaczoną literą B ku górze, do momentu aż będzie
możliwość przykręcenia jej do zwory wcześniej przymocowanej do
ściany (Rys. 9).
!
UWAGA: tę operację montażu należy przeprowadzić
bardzo ostrożnie, aby nie porysować osłony komina
i samego okapu.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 10
Wer V2.6
225
4 x O8
2 x O8
220
156
L+95mm
230mm
max:670mm
min:30
Rys. 4 Wymiary montażowe.
2 x O5 x 45mm
4 x O8 x 40mm
7mm
2 x O8 x 40mm
Rys. 5 Montaż kołków rozporowych.
A
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 11
Wer V2.6
Rys.6 Demontaż filtra aluminiowego przeciwtłuszczowego.
1
2
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 12
Wer V2.6
2 x o5 x 45mm
Rys. 8 Ustawienie okapu kuchennego.
A
2 x o3,9x9,5
Zachować szczególną uwagę podczas rozsuwania
osłony kominowej
Rys. 9 Montaż osłony kominowej.
B
A
B
A
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 13
Wer V2.6
Podłączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce
umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we
wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania
obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu.
Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu należy powierzyć
osobie z odpowiednimi uprawnieniami (np. elektrykowi).
Czyszczenie i konserwacja
Przed wykonaniem jakichkolwiek czynności związanych z konserwacją
urządzenia, należy wyjąć wtyczkę z gniazdka. Okap należy czyścić łagodnymi
środkami czyszczącymi, nie należy używać środków ściernych. Regularna
konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność
czyszczenia okapu należy powtarzać przynajmniej raz w miesiącu lub co 35
godzin pracy okapu. Do mycia okapu w żadnym wypadku NIE WOLNO
STOSOWAĆ ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe
(inox) należy czyścić specjalnymi preparatami do tego celu przeznaczonymi.
!
UWAGA:
Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia
i wymiany filtrów może powodować powstanie zagrożenia
pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.
Producent nie ponosi odpowiedzialności za ewentualne
uszkodzenia silnika lub pożary spowodowane niewłaściwym
użytkowaniem.
Filtr przeciwtłuszczowy
Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu
pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków
w kierunku wskazanym strzałkami (Rys. 6). Filtr powinien być myty ręcznie
poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 14
Wer V2.6
temperaturze 40-50ºC. Po upływie 15 minut należy rozpocząć mycie, a
następnie dokładnie opłukać filtr. Filtr musi być suchy przed ponownym
umieszczeniem w okapie. Filtr może być również myty w zmywarkach. Filtr
podczas mycia może się odbarwić, co nie ma wpływu na jego właściwości
filtrowania. Nieczyszczony regularnie filtr zmniejsza wydajność okapu
i może przyczynić się do powstania pożaru. Filtr należy czyścić przynajmniej
co 35 godzin pracy okapu.
Filtr węglowy
Okap może być wyposażony w filtr węglowy. Filtr węglowy stosuje się
wyłącznie kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr
należy umieścić na obudowie turbiny, jak ilustruje to rysunek (Rys. 10). Filtr
węglowy powinien być wymieniany co 6 miesięcy.
Dedykowany filtr węglowy Maan FWMGPZ - 2 szt.
Możliwość zakupu w sklepie producenta na stronie www.maan.pl → SKLEP
UWAGA:
Stosowanie nieoryginalnych filtrów węglowych firmy Maan może
spowodować wadliwą pracę, uszkodzenie okapu oraz utratę
gwarancji.
!
UWAGA:
Nie wolno myć lub regenerować filtra węglowego.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 15
Wer V2.6
Symbol montaż filtra
Symbol demontaż filtra
1
2
1
2
Rys. 10 Wymiana filtra węglowego.
Skrzydełka turbiny
Install the flaps only when hood is in
extraction mode - connected to the ventilation.
Skrzydełka montować tylko gdy okap pracuje
w trybie wyciągu - gdy jest podłączony do
wentylacji.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 16
Wer V2.6
Wymiana oświetlenia
Przed przystąpieniem do jakichkolwiek prac związanych z wymianą
oświetlenia, należy odłączyć zasilanie. Jeżeli okap był wcześniej włączony
należy odczekać aby żarówki się ochłodziły i po ochłodzeniu można przystąpić
do ich wymiany. Proces wymiany żarówki przedstawia rysunek (Rys.11).
!
UWAGA:
▪ Przed wymianą żarówek należy odłączyć zasilanie okapu.
▪ Nie należy dotykać żarówek dopóki są gorące.
▪ Należy uważać, aby nie dotykać bezpośrednio zakładanej
żarówki rękami.
GU10
1
2
1
2
Symbol montaż żarówki
Symbol demontaż żarówki
Rys. 11 Wymiana oświetlenia.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 17
Wer V2.6
Sterowanie pracą okapu (ST– B/P)
Okap wyposażony jest w sterowanie mechaniczne.
▪ wciśnięcie przycisku „0” - powoduje wyłączenie turbiny okapu
▪ wciśnięcie przycisku „1”- powoduje włączenie turbiny okapu
z minimalną prędkością
▪ wciśnięcie przycisku „2”- powoduje włączenie turbiny okapu
ze średnią prędkością
▪ wciśnięcie przycisku „3”- powoduje włączenie turbiny okapu
z maksymalną prędkością
Wyższy bieg oznacza większy przepływ powietrza.
▪ Wciśnięcie przycisku - powoduje włączenie oświetlenia. Powtórne
wciśnięcie przycisku wyłącza oświetlenie.
Sposoby zmniejszenia wpływu procesu gotowania na środowisko
▪ W celu zmniejszenia zużycia energii należy gotować w naczyniach pod
przykrywką.
▪ Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany
czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi
max 35h pracy okapu).
▪ Należy dbać o drożność przewodów wentylacyjnych.
▪ Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na
minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej
intensywności gotowania.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 18
Wer V2.6
Karta produktu
Karta produktu umieszczona jest wewnątrz okapu.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 19
Wer V2.6
Rozwiązywanie problemów
Objawy
Przyczyny wystąpienia
Sposoby naprawy
1*
Podczas pracy okapu na
wyświetlaczu pojawia się pulsująca
litera "F".
Po 35 godzinach pracy okap
sygnalizuje konieczność
wyczyszczenia lub wymiany filtra
przeciwtłuszczowego.
Należy nacisnąć i przytrzymać przez
ok. 8s pole "-" na sterowaniu
dotykowym. Filtr należy umyć w
zmywarce lub wymienić na nowy.
2*
Wyświetlacz pokazuje jedynie znak
"-." (minus oraz kropka w prawym
dolnym rogu), okap nie reaguje na
próbę włączenia.
Panel dotykowy został
zablokowany - jest to funkcja
ułatwiająca mycie okapu.
Aby wyłączyć blokadę należy
nacisnąć i przytrzymać przez ok. 10s
pole z symbolem włącznika.
3*
Na wyświetlaczu nie pojawia się
żaden symbol, okap nie reaguje na
naciskanie pól sterowania.
Prawdopodobnie zawiesił się panel
sterowania.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
4*
Wyświetlacz pokazuje symbol
jednego z biegów, okap nie reaguje
na naciskanie pól sterowania.
Prawdopodobnie zawiesił się panel
sterowania.
Należy odłączyć okap od źródła
zasilania na ok. 15s i włączyć go
ponownie.
5*
Turbina okapu wyłącza się po
15min pracy, na wyświetlaczu
pulsuje np. "1." (numer aktualnego
biegu i kropka w prawym dolnym
rogu wyświetlacza).
Został aktywowany automatyczny
wyłącznik czasowy panelu
sterowania.
Aby deaktywować wyłącznik
czasowy należy nacisnąć i
przytrzymać przez ok. 10s symbol
plus lub wyłączyć okap.
6*
Na czwartym biegu pulsuje cyfra
"4" na wyświetlaczu, po 5min bieg
zmieniany jest na trzeci.
Okap wyposażony jest w tryb
turbo, który po 5min pracy
automatycznie zmienia bieg na
trzeci w celu oszczędzania energii.
Trybu turbo należy używać jedynie
przy intensywnym gotowaniu.
7*
Okap można obsługiwać jedynie za
pomocą panelu sterowania, nie
reaguje na pilota.
Wyczerpała się bateria w pilocie
lub odległość jest zbyt duża.
Należy wymienić baterię na nową.
8
Okap słabo zasysa opary.
Prawdopodobną przyczyną są
zanieczyszczone filtry.
Filtr przeciwtłuszczowy należy
umyć lub wymienić na nowy.
Filtr węglowy (jeśli występuje)
należy wymienić na nowy.
9
Nie świeci jeden lub więcej
punktów świetlnych.
Przepalona żarówka halogenowa /
ledowa.
Żarówkę należy wymienić na nową,
zgodną z symbolem podanym w
instrukcji obsługi okapu.
10
Okap generuje nadmierny hałas
i wibracje.
Przyczyną może być
nieprawidłowy montaż okapu do
ściany lub szafki kuchennej. Nie
przykręcono wszystkich
przewidzianych wkrętów lub nie
dokręcono wkrętów, pozostawiając
luz.
Okap musi być zamontowany do
ściany lub szafki z wykorzystaniem
wszystkich punktów przewidzianych
przez producenta. Po
wyregulowaniu położenia okapu w
pionie i w poziomie należy dokręcić
wszystkie wkręty montażowe.
* dotyczy okapów ze sterowaniem dotykowym
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD
uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych
napraw. Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.
MAAN Sp. z o.o.
Podole 9, 05-600 Grójec Strona 20
Wer V2.6
Notatki
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
Loading...
