LZR OR-3 User Manual

Download

Or-3

User’s GUide 2

ManUel d’Utilisation 5

IMPORTANT

Please read this manual carefully BEFORE using your helmet for the first time.

Following the instructions will keep your helmet effective and SAFE.

Remember to keep the manual in a safe place. It contains instructions, which are EXTREMELY IMPORTANT for your safety.

PLEASE REMEMBER!!! We have done our best to be as clear and explicit as possible. However, should you find the instructions unclear, or have any questions or require further information, please do not hesitate to contact us by post or e-mail.

INFORMATION FOR USERS

- To insure an adequate protection, this helmet must fit closely and be securely attached

- Any helmet that has sustained a violent impact should be replaced

- Warning! Do not apply paint, stickers, petrol or other solvents to this helmet. Use only warm soapy water to clean the helmet surface

ECE R22.05

Congratulations for buying our LZR OR-3 helmet! You can be sure that you have done an excellent

choice. Enjoy it and have a happy ride, Lazer protects Your

Freedom...

ADVICES

FASTENING

Your helmet will be useless if it’s too big or not properly fastened. Always buy a helmet to your exact size and always fasten it properly.

MODIFICATIONS

Never modify your helmet in any way. Modifications could result in lowering the effectiveness of your helmet.

DAMAGED HELMET

When your helmet sustains a severe shock, part of its structure and lining may have been deteriorated by absorbing the energy of the impact. These damages may not be visible to the eye. In this case, do not hesitate to replace it.

CARE AND MAINTENANCE

Clean the outside and inside of your helmet regularly. Use a soft cloth and warm or slightly soapy water. NEVER USE GAS OIL, SOLVENTS, PETROL OR OTHER AGGRESSIVE PRODUCTS.

The padding is removable to make it easy to clean. Again, only use warm or slightly soapy water. Hand wash and drip dry.

STORAGE

After washing your helmet, store it inside a bag, in a dry temperate place. Avoid prolonged storage in a very illuminate place.

- 2 -

or-3

DURABILITY

Over time, some wear marks can appear on safety elements of your helmet, such as: wearing or fraying of the strap, malfunction of the buckle, cracking or crumbling of the inner liner, cracking of the shell, … In this case, contact your dealer to check or replace your helmet.

HANDLING

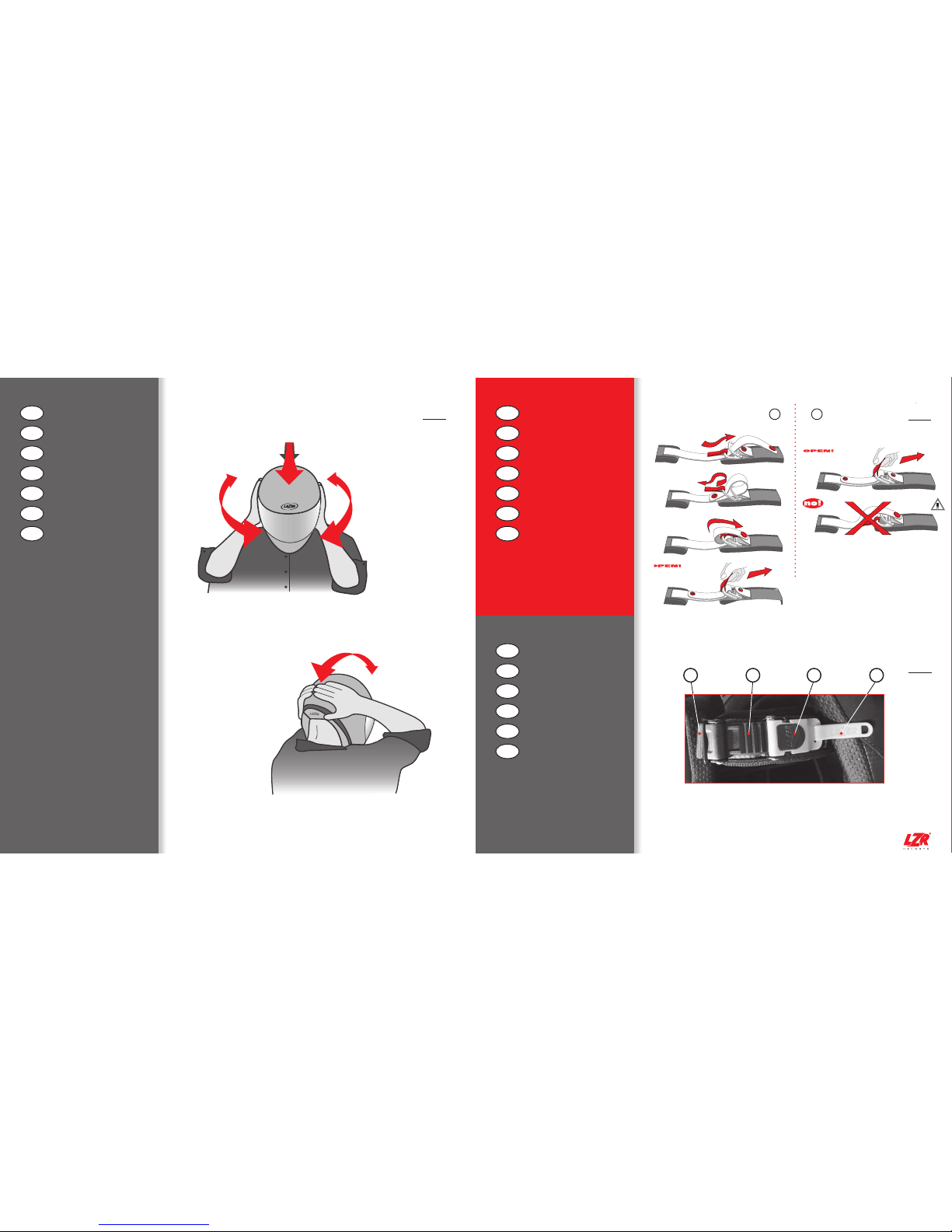

WILL IT STAY ON ? (FIG. 1)

You want to know If the helmet you bought will stay firmly on your head in a crash. Make sure the chinstrap is done up and tilt your head forward. Ask someone to try and roll the helmet off your head by carefully pushing up from the rear of the helmet at its base. If you can roll it off in the showroom, then it’s sure to come off in a crash.

INSTRUCTION - DOUBLE D BUCKLE: TO FASTEN AND OPEN THE CHIN STRAP (FIG. 2)

1. Fasten the chin strap by passing the end of the strap through the 2 rings as shown on picture A, then pull it comfortably tight for a secure and snug fit.

2. To remove the helmet pull the little red tab outwards, the strap tension will be released as shown on picture B. Then unthread the chin strap.

Warning ! – The red snap placed at the end of the chin strap must NOT be used instead of the Double D buckle.It has been designed to avoid the chin strap flapping in the wind at high speed.

ADJUSTING AND USING THE MICROMETRIC BUCKLE (fig. 3)

1. First, adjust the length of the strap by rolling it

through the plastic adjustable strap (C)

2. To close the buckle, insert the ratcheted tongue (D) into the casing (E). When you hear a “click”, the buckle is closed. The multi-notching allows for minute adjustments in order to obtain perfect comfort and fit with the buckle

3. If necessary, go back and repeat Step 1

4. To open the buckle, pull on the red strap (F) and draw back the ratcheted tongue using your other hand

HOW TO ADJUST THE VISOR (FIG. 4)

• Nothing could be simpler. Unscrew the central upper screw to unlock the central adjusting device. (G)

• All you have to do next is move the visor to the position desired.

• Tighten the central screw again by turning it to lock the central adjusting device in place.

• You do not need to move the side screws to adjust the visor.

HOW TO REMOVE THE VISOR (FIG. 4)

• Nothing could be simpler. Undo the three fastening screws and take them out of their casing (H).

• When removing and replacing the visor, take care not to lose the different shims and check their placement.

• When replacing the visor, do not over-tighten the three screws

HOW TO REPLACE THE CHEEK PADS (FIG. 5)

• Unclip the 3 snap buttons beneath the cheek

pads (I, J)

• Do the same for the other side.

Verify that the part was assembled correclly by checking that:

• the cheek pad is firmly locked in position;

- 3 -

or-3

• that the strap was not blocked under the cheek pad during assembly.

HOW TO REMOVE AND REPLACE THE HEAD PAD ON YOUR HELMET (fig. 6)

• Pull and tear the front head band to release the 4 snaps (K)

• Pull the neck cushion to unsnap the 2 press studs (L)

• Remove the entire pad from the helmet (M)

To put the head pad back on:

• Introduce the whole head pad inside the helmet

• Snap the 2 press studs of the neck cushion (N)

• Insert the front head band on its location and snap the 4 fixing clips (O)

• The head pad sets itself easily on its own

WWW.LAZERHELMETS.COM

- 4 -

IMPORTANT

Nous vous prions de lire avec attention ce manuel AVANT d’utiliser votre casque pour la première fois.

Suivre les instructions maintiendra votre casque dans un état lui assurant efficacité et SECURITE.

Prenez soin de conserver ce manuel dans un endroit vous permettant de le retrouver facilement. Il contient des instructions de sécurité EXTREMEMENT IMPORTANTES.

SOUVENEZ VOUS-EN !!! Nous avons fait le maximum pour être le plus clair et le plus explicite possible. Cependant, si des instructions ne vous semblent pas claires, si vous avez des questions ou besoin d’informations, n’hésitez pas à nous contacter par courrier ou par e-mail.

MISE EN GARDE

- Pour assurer une protection suffisante, ce casque doit être bien ajusté et être solidement attaché

- Tout casque qui a été soumis à un choc violent est à remplacer

- Attention: N’appliquer sur ce casque ni peinture, ni autocollant (sauf obligation légale), ni essence, ni aucun autre solvant. N’utilisez que de l’eau chaude et savonneuse pour nettoyer le casque

ECE R22.05

Merci d'avoir acheté votre casque LZR OR-3. Soyez-en certain, vous avez fait un excellent choix. Profitez-en puisque LZR protège votre Liberté…..

et bonne route !

CONSEILS

FERMETURE

Votre casque sera inutile s’il est trop grand ou s’il est mal attaché. Veillez donc à l’acheter à la bonne taille et à toujours fixer sa jugulaire.

MODIFICATIONS

Il est formellement déconseillé d’apporter quelque modification que ce soit à votre casque. Cela pourrait impliquer des dégradations qui diminueraient l’efficacité de votre casque.

CASQUE ENDOMMAGÉ

Lorsque votre casque subit un choc important, une partie de sa structure et de son rembourrage se détériore en absorbant l’énergie du choc; il se peut que cette détérioration reste invisible à l’œil nu. Par sécurité, veillez néanmoins à remplacer le casque.

SOIN ET ENTRETIEN

Nettoyez régulièrement l’extérieur et l’intérieur du casque. Utilisez un chiffon doux et une solution d’eau tiède pure ou légèrement savonnée. N'UTILISEZ JAMAIS DE GASOIL, DILUANTS, ESSENCES ET AUTRES PRODUITS AGRESSIFS.

Les garnitures de confort se démontent afin de faciliter leur nettoyage. Là encore, n’utilisez que de l’eau tiède pure ou légèrement savonnée. Lavez-les à la main et faites-les ensuite sécher à l’air.

Après avoir correctement nettoyé les deux ventilations arrière, il est conseillé de les lubrifier de temps en temps avec une graisse blanche ou

- 5 -

or-3

graisse silicone. Ceci afin d’assurer leur longévité.

STOCKAGE

Après avoir nettoyé votre casque, stockez-le à l’intérieur d’une housse, dans un endroit sec et tempéré. Evitez un stockage prolongé exposé à la lumière.

LONGÉVITÉ

Avec l’âge, certains signes d’usure peuvent apparaître sur les éléments de sécurité de votre casque, tels que: sangle usée ou effilochée, disfonctionnement de la boucle, craquelures ou effritement du rembourrage protecteur intérieur, fissures de la calotte… Dans ce cas, contactez votre revendeur pour inspection ou remplacez votre casque.

EN PRATIQUE

EST-CE QU’IL TIENDRA SUR VOTRE TÊTE ? (FIG. 1)

Vous voulez savoir si le casque que vous achetez restera sur votre tête en cas d’accident ? Assurezvous que les sangles sont attachées puis secouez la tête en avant. Demandez à quelqu’un de vous arrachez le casque de la tête en tirant prudemment à la base de l’arrière vers l’avant. Si vous arrivez à le retirer dans le magasin alors il est certain qu’il ne tiendra pas en cas d’accident.

INSTRUCTIONS - BOUCLE DOUBLE D: FERMETURE DE LA JUGULAIRE (FIG. 2)

1. Pour une fermeture correcte de la jugulaire, passez la sangle entre les deux boucles comme indiqué sur l’image A et ajustez la pour un confort et une sécurité optimales.

2. Pour enlever le casque, tirez légèrement sur le ruban rouge de la boucle double D afin de dégager la sangle comme indiqué sur l’image B.

Avertissement ! – Le bouton pression rouge qui se

trouve au bout de la jugulaire ne peut en aucun cas être utilisé pour remplacer la fermeture double D. Il a été prévu pour éviter le flottement de la jugulaire à grande vitesse.

AJUSTEMENT ET UTILISATION DE LA BOUCLE MICROMÉTRIQUE (FIG. 3)

1. Ajustez d’abord la longueur de la sangle en la faisant glisser autour de l’attache (C)

2. Pour fermer votre boucle, introduisez la languette à cliquets (D) dans le boîtier (E). Lorsque vous entendez «clic», votre boucle est fermée. Le multi crantage vous permet un réglage plus fin et une tension parfaite et confortable de la sangle

3. Au besoin, revenez au point 1

4. Pour ouvrir votre boucle, tirez sur la lanière rouge (F) et retirez la languette à cliquets à l’aide de l’autre main

COMMENT RÉGLER LA VISIÈRE (FIG. 4)

• Rien de plus simple. Desserrez la vis centrale

supérieure permettant ainsi le déblocage du dispositif de réglage central (G).

• Ensuite il vous suffit de régler la visière dans la

position désirée.

• Resserrez la vis centrale afin de bloquer le dispositif

de réglage central.

• Il n’est pas nécessaire de modifier la position des

vis latérales pour régler la visière.

COMMENT DÉMONTER LA VISIERE (FIG. 4)

• Rien de plus simple. Desserrez complètement de

la même manière les trois vis de fixation et retirezlez de leur logement (H).

• Lors du démontage et remontage, veillez ne pas

perdre les différentes rondelles intercalaires et vérifiez leur positionnement.

• Lors du remontage, resserrez les trois vis sans

excès

- 6 -

COMMENT REMPLACER LES COUSSINETS DE JOUE (FIG. 5)

• Déboutonnez les 3 boutons pressions de fixation se trouvant sous le coussinet de joue (I, J)

• Répétez l'opération de l'autre côté.

Vérifiez que l'ensemble a été monté correctement en vous assurant que:

• le coussinet de joue est solidement fixé;

• la sangle n'est pas cachée sous le coussinet de

joue durant l'opération de montage.

COMMENT ENLEVER ET REMETTRE LA COIFFE INTÉRIEURE (FIG.6)

• Tirez sur le bandeau frontal pour libérer les 4 attaches (K)

• Tirez la coiffe de la nuque pour détacher les 2 boutons-pression (L)

• Retirez la coiffe entière à partir du casque (M)

Pour remettre la coiffe:

• Mettez en place la coiffe à l'intérieur du casque

• Alignez et fermez les 2 boutons-pression de la coiffe sur la nuque (N)

• Insérez le bandeau frontal sur son emplacement et enclenchez les 4 clips de fixation (O)

• La coiffe se met en place facilement en lissant à la main

WWW.LAZERHELMETS.COM

- 7 -

or-3

ﬁg. 2

ﬁ g. 1

ﬁ g. 2

DOUBLE D BUCKLE

BOUCLE DOUBLE D

DUBBELE D-SLUITING

DOPPEL-D-VERSCHLUSS

CIERRE D DOBLE

SISTEMA DOUBLE D

CHIUSURA A DOPPIA D

MICROMETRIC BUCKLE

BOUCLE MICROMÉTRIQUE

MICROMETRISCHE GESP

MIKROMETRISCHE SCHNALLE

HEBILLA MICROMÉTRICA

FIVELA MICROMÉTRICA

CINTURINO MICROMETRICO

ﬁg. 3

C D E F

WILL IT STAY ON?

EST-CE QU’IL TIENDRA SUR VOTRE TÊTE ?

BLIJFT DE HELM OP UW HOOFD ZITTEN ?

SITZT ER FEST?

¿SE QUEDARÁ EN SU CABEZA?

SERA QUE ESTA FIRME?

RESTERÀ SULLA VOSTRA TESTA?

ﬁ g. 1

or-3

- 8 - - 9 -

HOW TO REMOVE AND REPLACE THE HEAD PADDING

ENLEVER ET REMETTRE LA COIFFE INTÉRIEURE

HET INTERIEUR VERWIJDEREN EN TERUG PLAASTEN

DAS ABNEHMEN UND ERNEUTE ANBRINGEN DES KOPFPOLSTERS

¿CÓMO RETIRAR Y COLOCAR LA CALOTA INTERIOR?

COMO REMOVER E SUBSITUIR O FORRO INTERNO

COME TOGLIERE E METTERE LA CUFFIA INTERNA

ﬁg. 6

HOW TO REMOVE AND REPLACE THE CHEEK PADS

ENLEVER ET REMETTRE COUSSINETS DE JOUES

DE WANGSTUKKEN VERWIJDEREN EN BEVESTIGEN

DAS ABNEHMEN UND ERNEUTE ANBRINGEN DER BACKENPOLSTER

¿CÓMO RETIRAR Y COLOCAR LAS ALMOHADILLAS?

COMO REMOVER E SUBSITUIR O FORRO DIANTEIRO

COME TOGLIERE E METTERE I GUANCIALI

ﬁg. 5

ﬁg. 4

HOW TO ADJUST THE VISOR

COMMENT RÉGLER LA VISIÈRE

HOE REGELT U HET SCHERM

DAS EINSTELLEN DES VISIERS

¿CÓMO AJUSTAR LA VISERA?

COMO AJUSTAR A SUA VISEIRA

COME REGOLARE IL FRONTINO

or-3

- 10 - - 11 -

www.lazerhelmets.com

LAZER Headquarters

Rue André Dumont 3 B-1435 Mont-Saint-Guibert - Belgium Tel. : + 32 (0)10 300 300 Fax : + 32 (0)10 300 339 Mail : corporate@lazerhelmets.com

LZR OR-3 User Manual
