Lavadora
2
Índice
Por otro lado, los siguientes símbolos indican consejos y advertencias sobre:
Las normas de seguridad (para usted, para la máquina o para la ropa) que hay que
cumplir necesariamente.
Un peligro de descarga eléctrica.
Consejos e información importante.
Páginas
Consejos y advertencias de seguridad .................................................................. 4
Protección del medio ambiente / Consejos para reducir consumos ................ 4
Embalaje y aparatos usados .................................................................................... 4
Ésta es su lavadora .................................................................................................. 5
1 - Instrucciones de montaje
Retirar los seguros de transporte............................................................................ 6 y 7
Movilidad...................................................................................................................... 7
Conexión - alimentación de agua ............................................................................ 8
Conexión - desagüe.................................................................................................... 8
Conexión eléctrica...................................................................................................... 9
Cambiar el cable de red ............................................................................................ 9
Emplazamiento............................................................................................................ 9
2 - Instrucciones de uso
Símbolos internacionales de conservación............................................................ 10
Antes del primer lavado ............................................................................................ 10
Tratamiento de manchas persistentes.................................................................... 11
Preparar la ropa ........................................................................................................ 12
Introducir la ropa ........................................................................................................ 13
Introducir el detergente ............................................................................................ 14
Seleccionar un programa de lavado / Introducir más ropa
+ modificar el programa.......................................................................................... 15
a 17
Selector de la velocidad de centrifugado .............................................................. 18
Teclas para funciones especiales ............................................................................ 19
Funciones de seguridad ............................................................................................ 20
3 - Limpieza y cuidados
Carcasa ........................................................................................................................ 21
Cuadro de mandos, zócalo, etc. Piezas internas .................................................. 21

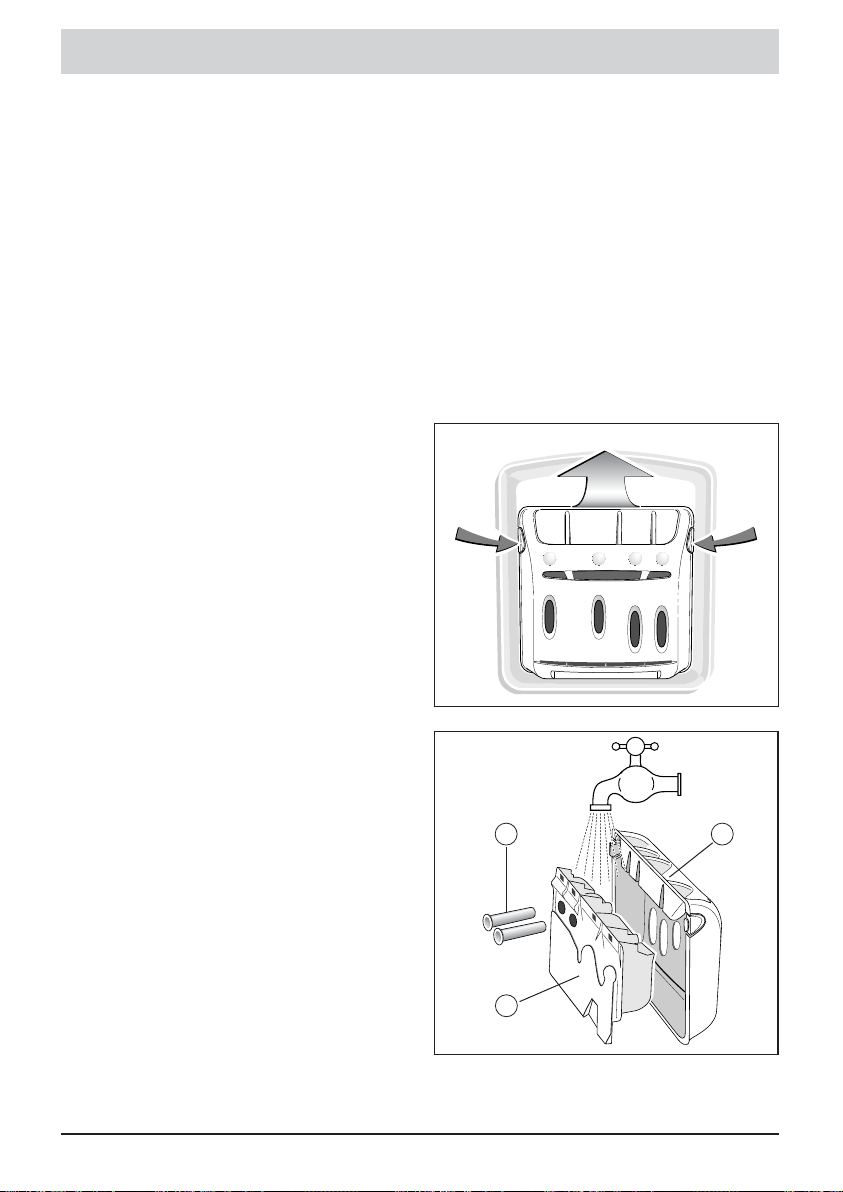

Cubeta del detergente .............................................................................................. 21
Limpiar el filtro ............................................................................................................ 22
o 23
4 - Pilotos de aviso ........................................................................................................ 24
5 - Qué hacer si .............................................................................................................. 26
6 - Servicio de Asistencia Técnica ............................................................................ 27
7 - Tabla de programas ................................................................................................ 28
3
Al comprar esta lavadora ha adquirido un electrodoméstico moderno de alta calidad.
Esta lavadora se distingue por su ahorro en el consumo de energía, de agua y de
detergente.
Todas las lavadoras que salen de nuestra fábrica han sido comprobadas una a una
de forma cuidadosa, verificando su correcto funcionamiento y perfecto estado. Para
más información (sobre todo, respecto al montaje y a la conexión de la lavadora), nuestro
Servicio de Asistencia Técnica está a su disposición.
En nuestra página de Internet dispone de información más detallada, así como de
una selección de nuestros productos: http://www.actitud-lynx.com
Leer y tener siempre presentes estas instrucciones de uso y montaje así como toda
la información suministrada con la lavadora.
Si en las instrucciones de uso y emplazamiento aparecen diferentes modelos, se
indicarán las diferencias en los apartados pertinentes.
Guardar todos los documentos e instrucciones de uso del aparato para un posible uso
posterior o por si se vende o se cede el aparato a otra persona.
Eliminación de residuos
respetuosa con el medio
ambiente
• Eliminar el embalaje de manera respetuosa con
el medio ambiente.
• Este aparato está identificado conforme a la
directiva europea 2002/96/CE sobre aparatos
eléctricos y electrónicos usados (waste
electrical and electronic equipment - WEEE).
• Esta directiva define el marco para el
reciclaje y reutilización de aparatos usados
en todo el territorio europeo.
4
Consejos y advertencias de seguridad
Protección del medio ambiente / Consejos
para reducir consumos
Esta lavadora se caracteriza por su consumo
moderado de energía, de agua y de
detergente, contribuyendo así de forma
activa no sólo a la protección del medio
ambiente, sino también a la reducción de los
costes de funcionamiento.
Para un lavado económico y respetuoso con
el medio ambiente:
• No superar las cargas máximas
recomendadas.
Lavado en caliente y ropa de color 5,0 kg
Prendas sintéticas ............................2,5 kg
Prendas delicadas/seda ..................1,0 kg
Lana ....................................................1,5 kg
El sistema de adaptación automática reduce
el consumo de agua y energía en caso de
que las cantidades de ropa sean menores.
•
Seleccionar, en vez de “Lavado en caliente
90°C”, el programa “60°C” + tecla
“intensivo”*. Mediante el incremento de
duración del ciclo de lavado con este
programa a 60 ºC se logra un grado de
limpieza en las prendas equiparable
al logrado con el programa de lavado
a 90°C, reduciendo de forma considerable
el consumo de energía.
• Prescindir de la función de prelavado* al lavar
ropa poco sucia o con un grado de suciedad
normal.
•Dosificar el detergente en función del
grado de suciedad, la cantidad de ropa
y la dureza del agua; tener en cuenta las
instrucciones específicas del fabricante.
* Según modelo.
Uso conforme a lo señalado
Su lavadora está exclusivamente destinada
•
para uso doméstico
•
para lavar tejidos apropiados para el
lavado a máquina
•
para el funcionamiento con agua potable
fría y con productos de lavado y aditivos
apropiados para el uso en lavadoras.
Consejos y advertencias de
seguridad
No dejar a los niños sin vigilancia cerca
de la lavadora.
Evitar que los animales domésticos
se acerquen a la lavadora.
No tocar el enchufe ni tirar del enchufe
con las manos húmedas al enchufarlo
o desenchufarlo.
Tirar siempre del enchufe, no del cable.
Prestar atención al evacuar el agua de
lavado caliente.
No subirse a la lavadora.
Tenga en cuenta las instrucciones para
el montaje.
¡Peligro de asfixia!
¡El material de embalaje no es ningún
juguete! Existe peligro de asfixia a causa
de los cartones y las láminas de plástico.
¡Peligro de muerte!
Antes de deshacerse de un aparato usado
y sustituirlo por una unidad nueva, deberá
inutilizarlo cortando el cable de conexión y
retirándolo conjuntamente con el enchufe.
Eliminar el candado de la tapa a fin de impedir
que los niños, al jugar con la lavadora, se
queden encerrados en la misma
y corran peligro de muerte.
Embalaje y aparatos usados
5
Ésta es su lavadora
Cuadro de mandos
Asa de apertura de la
puerta de la tapa
(permanece bloqueada
durante el programa de
lavado)
Botones de maniobra
de la cubeta
Cubeta de detergente
extraíble
Botón de apertura
del tambor
Palanca para
transporte (según
modelo)
Manguera de desagüe
Manguera de
alimentación
(no conectada)
Cable a red con enchufe
Seguro de transporte
Placa de
características
(Número de producto
y de fabricación)
klack!
¡Cerrar correctamente
la tapa del tambor!
SSSSÍÍ
ÍÍ
NNNNOO
OO
6
Retirar los seguros de transporte
Dibujo 1 Dibujo 2.1
Dibujo 2.3
13
1
1
2
2
A
1 Bajar la lavadora de su zócalo de
transporte. Retirar el calzo
훽
(Dibujo 1
).
2
Extraer los 4 tornillos훾con un
destornillador
(Dibujo 2.1
).
3 Retirar el seguro de transporte 훿: Para
ello, extraer los dos tornillos
(Dibujo 2.2
)
con una llave del 10 ó 13 (según
modelo).
Comprobar que también se hayan
retirado las piezas intermedias de
plástico fijadas sobre el soporte de
unión.
Volver a introducir los tornillos
훾
en su lugar original.
4
Tape los dos agujeros mediante las
tapas protectoras
previstas para este
efecto (suministradas en la bolsa de
accesorios)
(
Dibujo 2.3
).
Es necesario retirar todos los seguros de transporte de la parte trasera del
aparato antes de utilizarlo por primera vez.
Dibujo 2.2
7
Retirar los seguros de transporte
5
Retirar el
seguro de inmovilización del
conjunto tambor-cuba
(
Dibujo
3)
.
Para ello:
- Levantar la tapa
- Retirar el
listón protector
- Extraer el segurogirándolo un cuarto
de vuelta
- Libere las puertecillas del tambor,
bloquedas en posición baja, apretando
simultáneamente sobre las dos
compuertas
6
Retirar los soportes de la manguera
➀
y cerrar los orificios con las tapas
suministradas para tal fin
➁
(en la
bolsa de accesorios)
(
Dibujo
4).
a
b
a
b
➀
➁
Dibujo 4Dibujo 3
F
G
Es recomendable guardar todos los
seguros de transporte, ya que son
necesarios para un posible transporte de
la máquina
.
La lavadora fue inspeccionada
cuidadosamente antes de salir de
fábrica. Es posible que hayan quedado
restos de agua de prueba en la máquina
o en los compartimentos para el
detergente.
(según modelo)
Si la máquina está equipada con ruedas
plegables, se puede mover fácilmente.
Para colocar la máquina sobre las ruedas,
girar la palanca situada en la parte inferior
del aparato hasta el tope izquierdo
(
Dibujo
5).
Cuando la máquina está en marcha,
debe estar fijada a sus patas (palanca
derecha).
Dibujo 5
Movilidad
8
Conectar el aparato
Dibujo 6
Dibujo 7.1
Dibujo 7.2
Desagüe
Montar el tubo de desagüe con el codo
suministrado, conexión a un sifón inodoro
aireado
(
Dibujo
7.1 / 7.2)
.
El codo debe estar situado a una altura entre
65 y 90cm del suelo.
Asegurarse de que el tubo de desagüe
no pueda desplazarse de su sitio.
Cambiar la manguera de
alimentación
Al cambiar la manguera de alimentación,
asegurarse de apretar bien y de que haya una
junta a cada extremo.
Comprobar regularmente el estado de
las mangueras de alimentación y de
desagüe. Reemplazar las mangueras
deterioradas sólo por mangueras
originales, disponibles en nuestro
Servicio de Asistencia Técnica.
Alimentación de agua
Conectar la manguera de alimentación
(
Dibujo
6) :
-
Por un extremo, a la tuerca situada en la
parte trasera de la máquina
- Por el otro, a una toma de agua
Entrada de agua:
- Presión mínima de agua: 0,1 MPa o 1 bar
- Presión máxima de agua: 1 MPa o 10 bares
mín. 10 mm
3/4”
9
Conectar el aparato
Conexión eléctrica
Conexión de la lavadora sólo a una toma
de corriente alterna con puesta a tierra
instalada reglamentariamente.
Los valores de tensión de la red y de la
lavadora (placa de características) deben
coincidir.
En la placa de características también se
indican los valores de conexión, así como los
fusibles necesarios.
Cerciorarse de que:
•
el enchufe de conexión a red y la toma de
corriente sean compatibles,
• los cables posean suficiente sección
transversal,
• la puesta a tierra está instalada
reglamentariamente.
No utilizar enchufes múltiples,
acoplamientos múltiples ni cables de
prolongación.
En caso de utilizar un interruptor de
protección de corriente diferencial, sólo
podrá usarse uno provisto del símbolo:
.
Este símbolo garantiza que el interruptor
cumple con las prescripciones vigentes.
No introducir el enchufe del aparato en la
toma de corriente con las manos húmedas
o mojadas.
Para extraer la clavija (enchufe) de la toma
de corriente de la red eléctrica, no tirar del
cable sino del cuerpo del enchufe.
Emplazamiento
Consejos y advertencias
de seguridad
Peligro de lesiones
La lavadora es muy pesada, por lo que se
aconseja levantarla con cuidado.
Las mangueras congeladas pueden
rajarse o estallar. Por este motivo, no se
debe instalar la lavadora en el exterior
ni en zonas con bajas temperaturas con
riesgo de heladas.
No levantarla tirando de las piezas que
sobresalen. La lavadora puede deteriorarse.
Aparte de las advertencias y consejos
facilitados en las presentes instrucciones,
deberán tenerse estrictamente en cuenta las
regulaciones de las empresas locales de
abastecimiento de agua y electricidad.
En caso de duda, deberá encargarse la
conexión de la máquina a un especialista.
Superficie de emplazamiento
Con objeto de garantizar la posición segura
del aparato durante el centrifugado,
la superficie de apoyo debe ser firme y plana.
No son adecuados los revestimientos de
suelo blandos, p. ej. moquetas u otros
materiales con revés de goma espumosa.
Patas ajustables: (según modelo)
Algunos aparatos están provistos de dos
patas ajustables en la parte delantera con las
que se pueden compensar las desigualdades
del suelo. Ajustar la posición horizontal y la
estabilidad de la lavadora de la siguiente
manera:
- Inclinar la lavadora ligeramente hacia atrás.
- Según el estado del suelo, atornillar
o desatornillar la pata o las patas
(
Dibujo
8)
.
- Comprobar la estabilidad de la lavadora.
Dibujo 8
Cambiar los cables
Por razones de seguridad, sólo especialistas
del Servicio de Asistencia Técnica deben
cambiar los cables.
10
Símbolos internacionales de conservación
Como ayuda en el cuidado de sus prendas, éstas están provistas de una etiqueta con
toda la información necesaria. Esta información se representa por los siguiente
s símbolos:
©
COFREET
Antes del primer lavado
Antes de lavar ropa por primera vez, recomendamos ejecutar un programa de lavado
“ALGODÓN 90° sin prelavado” sin ropa y con 1/2 vaso graduado de detergente normal.
Así se eliminan los posibles restos de agua de prueba que puedan quedar dentro de la
lavadora.
Los puntos representan el nivel de secado de la secadora.
Las letras representan el producto de limpieza en seco. Indican el disolvente en cuestión.
La línea bajo el círculo requiere moderación en la limpieza mecánica, en los efectos de la humedad
y la temperatura.
Los puntos representan los márgenes de temperatura de las planchas reguladoras.
Las cifras de la tina para lavar representan las temperaturas máximas de lavado que no deben superarse.
La barra debajo de la tina requiere un tratamiento más suave (mecánico), por ejemplo, lavado delicado.
Caracteriza a los ciclos de lavado apropiados, por ejemplo, para prendas sintéticas o para prendas que
se recomienda lavar a mano.
blanqueante líquido posible
LAVAR
(tina de
lavado)
LEJÍA
(triángulo)
PLANCHAR
(plancha)
LIMPIEZA
EN SECO
(tambor de
lavado)
SECADO
en
la secadora
no se puede utilizar
lejía
planchar a temperaturas
moderadas
no planchar a altas
temperaturas
no planchar
Limpieza en seco
no posible
secado con carga
térmica normal
Secado en la secadora
no posible
cl
95
95
60
F
A
P
F
60
40
40
40
30
P
planchar a altas
temperaturas
secado fuerte
Ciclo de
lavado
normal
Ciclo de
lavado
corto
Ciclo de
lavado
normal
Ciclo de
lavado
corto
Ciclo de
lavado
normal
Ciclo de
lavado
corto
Corto
especial
Lavar
a mano
No lavar
Ciclo de
lavado
corto
normal
11
Tratamiento de manchas persistentes
UTILIZACIÓN DE QUITAMANCHAS:
Para evitar peligro de incendio o de explosión:
(*) Al utilizar los productos recomendados anteriormente, aclarar la ropa minuciosamente
antes de introducirla en la lavadora.
- Al utilizar productos quitamanchas disponibles en comercios, se deben seguir
estrictamente las instrucciones del fabricante.
Las manchas de sudor, sangre, frutas, vino y chocolate suelen desaparecer usando detergentes
con componentes biológicos. Sin embargo, otras manchas requieren un tratamiento especial
antes de lavarlas en la lavadora. Antes que nada, probar en un lugar poco visible de la prenda
y enjuagar bien. Al aplicar quitamanchas, empezar siempre desde fuera para evitar que se formen
cercos.
Le recordamos que, en general, las manchas tratadas inmediatamente se eliminan fácilmente.
Por el contrario, las manchas antiguas que han sido planchadas o secadas en secadora,
ya no pueden quitarse.
HIERBA: humedecer la mancha con vinagre
o con alcohol de 90°;* (siempre que el tejido
lo permita), aclarar y lavar.
BOLÍGRAFO - ROTULADOR: dar pequeños
golpes sobre la mancha con papel de cocina
para absorber tanta tinta como sea posible.
Coloque un trapo limpio detrás de la mancha y
aplique sobre ella otro trapo con vinagre blanco
para las fibras sintéticas y artificiales o de
alcohol de 90°* para las otras fibras (si lo
permite el textil).
OXIDADO: esparcir sal sobre las manchas
débiles. Rociar la sal con unas gotas de zumo
de limón y dejar actuar durante la noche. Al día
siguiente, aclarar bien y lavar. En caso de
manchas más importantes, utilizar un producto
antioxidante, siguiendo estrictamente las
instrucciones del fabricante.
CHICLE: enfriar con un cubito de hielo. En
cuanto esté lo suficientemente duro, rascarlo
con las uñas para separarlo del tejido. Eliminar
el cerco que quede con un producto disolvente
de grasas*.
GRASA PARA COCHES - ALQUITRÁN: Utilizar
quitamanchas*. En su defecto, untar la
mancha con un poco de mantequilla fresca,
dejar actuar y humedecer con esencia de
trementina*.
PINTURA: no dejar secar las manchas de pintura,
sino tratarlas inmediatamente con el disolvente
indicado (agua, terpentina*, nafta ligera*).
Enjabonar y aclarar.
CERA DE VELAS: rascar la mayor parte de la
mancha. A continuación, colocar papel de
cocina sobre ambas partes del tejido y derretir
la cera restante con una plancha.
MAQUILLAJE: colocar la parte de tejido
manchada sobre papel de cocina y humedecer
la parte trasera del tejido con alcohol de 90°*,
siempre que el tejido lo permita y la mancha no
sea grasienta. En caso contrario, utilizar un
producto disolvente de grasas
(p. ej. tricloroetileno*).
CAFÉ- TÉ:
-
sobre algodón blanco: humedecer la mancha
con peróxido de hidrógeno* y lavar de manera
usual.
-
sobre algodón de color: humedecer la
mancha con una solución de vinagre (2
cucharadas de vinagre blanco por ¼ litro de
agua) y lavar de manera usual.
-
sobre lana: humedecer la mancha con una
mezcla de alcohol* y vinagre blanco a partes
iguales y lavar la prenda.
CHOCOLATE - FRUTA - ZUMO DE FRUTAS VINO: humedecer la mancha con una solución
de vinagre (2 cucharadas de vinagre blanco por
¼ litro de agua). Aclarar bien y lavar de manera
usual.
GRASA: Esparcir inmediatamente talco sobre
el tejido. Dejar secar y eliminar el talco
cepillándolo suavemente. Después, humedecer
con un disolvente de grasas, como p. ej.
gasolina*. Enjuagar y lavar de manera usual.
SANGRE: introducir lo antes posible la prenda
manchada en agua fría con sal, después lavar
de manera usual.
KETCHUP - SALSA DE TOMATE: Preparar una
solución compuesta por un 50% de glicerina
y un 50% de agua caliente. Dejar la prenda en
remojo durante una hora, después lavar de
manera usual.
12
Preparar la ropa
Peso medio de varias prendas “pesadas” en estado seco
Peso medio de varias prendas “ligeras” en estado seco
Sábanas para 1 pers. . . . . . . . . . de 400 a 500 g
Sábanas para 2 pers. . . . . . . . . . . . . . . . . . 800 g
Funda de almohada . . . . . . . . . . . . . . . . . .200 g
Camisón ligero . . . . . . . . . . . . . . . . . . . . . .150 g
Pantalón de tela para niños . . . . . . . . . . . .120g
Pantalón de tela . . . . . . . . . . . . . . . . . . . . . . 500 g
Camisa de caballero
de algodón/poliéster . . . . . . . . . . . . . . . . . 200 g
Camiseta de algodón, tamaño grande . . .150 g
Paño de cocina . . . . . . . . . . . . . . . . . . . . . .100 g
Mantel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 g
Ropa interior de señora . . . . . . . . . . . . . . . 50 g
Ropa de punto para niños
de material sintético . . . . . . . . . . . . . . . . . . .50 g
Calcetín . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 g
Pijama de tela . . . . . . . . . . . . . . . . . . . . . . . 250 g
Pantalones vaqueros . . . . . . . . . . . . 800 g - 1 kg
Toalla de rizo . . . . . . . . . . . . . . . . . . . . . . . . .700 g
Toalla de rizo . . . . . . . . . . . . . . . . . . . . . . . . .300 g
Pantalones de chandal . . . . . . . . . . . . . . . . .350 g
Pijama de rizo para niños . . . . . . . . . . . . . .100 g
Albornoz . . . . . . . . . . . . . . . . . . . . . . . . . .1.200 g
Sudadera . . . . . . . . . . . . . . . . . . . . . . . . . . .250 g
Funda de edredón . . . . . . . . . . . . . . . . . .1.500 g
No superar las siguientes cargas:
ALGODÓN / ROPA DE COLOR / TEJIDOS MIXTOS.......................................................... 5 kg
PRENDAS SINTÉTICAS ........................................................................................................ 2,5 kg
LANA ........................................................................................................................................1,5 kg
PRENDAS DELICADAS / SEDA ..............................................................................................1 kg
Preparar la ropa
El incumplimiento de los consejos
siguientes puede provocar graves
daños, incluso irremediables (tambor
dañado, ropa desgarrada, etc...) y
anular la garantía.
• Vaciar los bolsillos de las prendas a lavar.
• Cepillar las prendas para eliminar la arena
acumulada en bolsillos y dobladillos.
• Cerrar las cremalleras y abotonar las
fundas.
• Retirar los enganches de las cortinas
o recogerlos en una red o bolsa.
• Lavar en una red o funda de cojín:
- la ropa muy delicada
como pantys o cortinas,
- prendas muy pequeñas como calcetines
y pañuelos
- sujetadores con aros (los aros se pueden
desprender durante el lavado y ocasionar
daños en el interior de la lavadora)
• Dar la vuelta a pantalones, géneros de
punto y tricotados, por ejemplo tejidos de
punto, camisetas o sudaderas.
• Quite los botones mal cosidos, los
alfileres, las grapas.
• De la vuelta a los textiles multicapas
(sacos de dormir, anoraks,...).
13
Introducir la ropa
¡Peligro de explosión!
Las prendas tratadas con productos de
limpieza con disolvente, como p. ej.
quitamanchas o bencina, pueden provocar
una explosión tras ser introducidas en la
lavadora. Enjuagar bien dichas prendas
antes de lavarlas.
Los cuerpos extraños en el interior del
tambor pueden dañar la lavadora. Antes
de introducir la ropa en la lavadora,
asegurarse de que no hay cuerpos
extraños en el interior del tambor.
Abrir la lavadora
• Verifique que el selector de programas
está correctamente posicionado sobre
“paro”
• Levantar el asa de apertura de la puerta de
la tapa
• Abrir el tambor apretando sobre el botón
situado sobre la puertecilla delantera
• Desdoblar las prendas previamente
clasificadas e introducirlas en el tambor
sin apretarlas. Mezclar prendas de
diferentes tamaños.
Las prendas de diferente tamaño se
reparten mejor en el tambor durante el
centrifugado.
No superar la carga máxima recomendada
(véase también TABLA DE PROGRAMAS).
El lavado con una lavadora sobrecargada
merma considerablemente su
rendimiento y el resultado del lavado.
La lavadora reduce automáticamente el
consumo de agua y energía en caso de que
las cantidades de ropa sean menores.
• Cerrar la tapa del tambor.
Evitar que queden prendas aprisionadas
entre la tapa y el cuerpo del tambor.
Comprobar que la tapa del tambor haya
quedado bien cerrada.
14
Introducir el detergente
➀
➁
➃➂
:
DETERGENTE EN POLVO
:
DETERGENTE LÍQUIDO
➀
Cámara para prelavado (detergente en
polvo)
➁
Cámara para lavado principal
(detergente en polvo o líquido)
➂
Suavizante
➃
Blanqueador
cl
En el compartimento para lavado principal
se puede introducir tanto detergente en
polvo como líquido, pero no se debe utilizar
detergente líquido para programas de
lavado CON
prelavado ni CON INICIO
DIFERIDO (según modelo).
Los suavizantes concentrados deberán
diluirse previamente con agua caliente.
Las lejías concentrados deberán diluirse sin
falta.
No sobrepasar el nivel máximo, señalado
con MAX.
No introducir el detergente directamente en
el tambor.
Dosificar el detergente
La cantidad del detergente depende
- de la dureza del agua. Solicitar la
información correspondiente a su empresa
local de abastecimiento de agua.
- de la cantidad de ropa.
- del grado de suciedad.
- de las indicaciones del fabricante del
detergente.
Introducir el detergente líquido en el
depósito correspondiente.
Estos consejos le evitarán una dosificación
excesiva responsable de la generación de
espuma. Una sobreproducción de espuma
puede disminuir los resultados de su
máquina y aumentar la duración del lavado
así como el consumo de agua.
Detergentes para prendas de lana y tejidos
delicados
Para el lavado de estos textiles se
recomienda utilizar un detergente apropiado
(procure no echarlo directamente sobre el
tambor porque algunos de estos productos
son agresivos con el metal)
¡Peligro de intoxicación!
Guardar los detergentes y aditivos en un
lugar seguro, fuera del alcance de los niños.
Dibujo 9
15
Seleccionar un programa de lavado
Seleccionar un programa de lavado:
Pilotos de aviso y posición del
mando selector
•
Seleccionar con el selector de programas el programa
deseado.
•
Seleccionar con el mando selector la velocidad de
centrifugado deseada, ver tabla página 18.
•
Seleccionar las opciones deseadas con las teclas para
funciones especiales .
•
Poner el programa en marcha con la tecla “Inicio” .
•
Poner el selector de programas en “paro”.
Abrir la tapa y sacar la ropa.
1
4
3
2
1
El piloto “activo” parpadea.
Mando selector en
posición (p. ej. “600”).
El piloto de aviso de la
opción seleccionada se
ilumina.
El piloto “activo ” se ilumina,
(los pilotos de aviso van
iluminándose sucesivamente
hasta el fin del programa).
El piloto “fin” se ilumina.
A
2
Inicio/PausaEvolución del cicloNaturaleza de la ropa y
temperatura
4
A
1
Ajuste de la velocidad de centrifugado
(según el modelo)
2
Teclas para funciones
especiales
3
16
Introducir más ropa +modificar el programa
Antes de
poner en marcha la lavadora, comprobar que el cable de conexión a red está
conectado y que el grifo del agua está abierto.
Comprobar que todas las tapas están cerradas correctamente.
Por razones de seguridad, se recomienda desenchufar el enchufe de conexión a red
y cerrar el grifo del agua tras concluir el programa de lavado.
Tras un corte en el suministro eléctrico el programa continuaría donde fue interrumpido.
Modificar el programa
En caso de haber seleccionado un programa
de lavado erróneo:
•Colocar el selector de programas en
posición de ”paro”.
•Colocar el selector de programas en otro
programa.
El piloto de aviso se ilumina.
•En caso necesario, pulsar la tecla
“inicio”.
La velocidad de centrifugado puede
modificarse durante todo el
programa de lavado.
Todas las opciones pueden
desactivarse durante la duración del
programa, siempre que no haya
concluido su función
.
Cancelar el programa de lavado
Si se desea terminar un programa antes de
tiempo:
•Colocar el selector de programas en
posición de ”paro”.
•Colocar el selector de programas en
“centrifugado”.
El piloto de aviso se ilumina.
Seleccionar la velocidad de centrifugado
deseada (no sin centrifugado).
•Pulsar la tecla “inicio”.
AA
17
Seleccionar un programa de lavado
Programa básico
Seleccionar el programa deseado - ver
también la tabla de programas.
La velocidad máxima de centrifugado de los
diferentes programas se encuentran en la
tabla de la página siguiente.
Lavado en caliente ”algodón” 90°C
Programa intensivo de lavado para prendas
muy sucias de tejidos resistentes de
algodón o lino.
Antes de evacuar el agua de lavado caliente,
la lavadora mezcla el agua caliente con agua
fría a fin de proteger las tuberías de la red de
desagüe.
Lavado de ropa de color ”algodón”
60°C + tecla “intensivo”*
Para el lavado de prendas con fuerte grado
de suciedad, p. ej de algodón o lino.
Programa de bajo consumo energético.
Al aumentar la duración del ciclo de lavado
con un consumo de energía
considerablemente inferior, se obtiene una
limpieza equiparable a la del programa de
lavado a 90°C.
Lavado de ropa de color ”algodón” 60°C
+ prelavado
Para tejidos resistentes muy sucios.
Lavado de ropa de color ”algodón” frío,
40, 60°C
Para tejidos resistentes.
Prendas sintéticas ”sintéticos” frío, 30,
60°C
Para tejidos de fácil cuidado, p. ej. de
algodón, lino, tejidos sintéticos y de tejidos
mixtos.
Prendas delicadas ”delicado” frío,
30°C
Para el lavado de prendas muy delicadas
lavables a máquina de algodón, fibra
sintética o tejidos mixtos (por ejemplo
cortinas).
El programa no centrifuga entre los ciclos
de aclarado.
Lana frío, 30, 40°C
Prendas de tejidos lavables a mano
o a máquina de lana o mixtos de lana,
p. ej., cachemira, mohair o angora.
Lana u frío
Para tejidos de seda lavables a mano
y a máquina.
mix 40°C
Para ropa ligeramente sucia hasta 2,5 kg de
carga. Para remojar tejidos de algodón, ropa
blanca, ropa de color sólidos o tejidos
sintéticos resistentes.
Temperatura de lavado programada por
defecto a 40°C. Duración limitada
a 30 minutos.
Reducir la cantidad de detergente
a la mitad para este programa
Selector de programas adicionales
Aclarado
Aclarado separado seguido, según elija:
- de un centrifugado con vaciado
- de un vaciado sólo (con opción
“antigoteo”)
- de una parada antes de aclarado
Centrifugado
Ciclo de centrifugado separado con vaciado.
El agua de lavado o de aclarado se descarga
antes de iniciar el ciclo de centrifugado.
Al seleccionar los programas
“Aclarado” y “Centrifugado”, prestar
atención a la velocidad de centrifugado
adecuada, ver la tabla de la página 18.
* Según modelo.
rápido
18
Selector de la velocidad de centrifugado
Programa
LAVADO EN CALIENTE / ROPA DE COLOR
ROPA DE COLOR con prelavado
PRENDAS SINTÉTICAS
LANA
PRENDAS DELICADAS
TEJIDOS PARA LAVAR A MANO
CENTRIFUGADO SUAVE**
FLOT ANTIARRUGAS***
con selector
de la velocidad*
6008009001000
600
600
600
600
600
—
————
8009001000
6008009001000
8009001000
800800
600
600
800
600600
600600
rápido
600900 8001000
100 100100
sin selector
de la velocidad*
Velocidad de centrifugado (según modelo)
Ajustes de los programas para ensayo según normas EN 60 456 e IEC 60 456
PROGRAMA PARA ENSAYOS COMPARATIVOS Y DE NORMAS
Programa ...................................................................................................... ALGODÓN 60°C
Carga .................................................................................................................................... 5 kg
u
100
flot
*
La velocidad de centrifugado se limita automáticamente en los programas
“sintéticos”, “delicado” y “Lana”.
**
Centrifugado suave: Centrifugado reducido suave a 100 r.p.m.
***
Sin centrifugado: La ropa queda en remojo en el agua del último aclarado.
19
Teclas para funciones especiales
PRELAVADO
Para el lavado de prendas muy sucias, de
tejidos resistentes, por ejemplo de
algodón o lino.
La temperatura del prelavado es de
30°C. Para el programa de lana y prendas
delicadas no se puede seleccionar
la función de prelavado.
Al interrumpir el prelavado, se evacúa
el agua de lavado de la máquina y se
continúa con la ejecución del programa
de lavado principal seleccionado.
Se debe añadir detergente en la
cámara "I" de lavado.
AGUA EXTRA
Especial para pieles sensibles y alérgicas
y para zonas con agua muy blanda.
Esta función añade un aclarado
suplementario al ciclo de lavado.
INTENSIVO (según modelo)
Para prendas muy sucias. En los
programas de lavado en caliente, de ropa
de color y prendas sintéticas se prolonga
el tiempo de lavado activo. Al ajustar
30--60°C, la temperatura aumenta 4°C.
FLOT ANTIARRUGAS
Esta función permite sacar la ropa de su
lavadora antes de la fase de centrifugado
o retrasar esta fase de centrifugado. Esto
permite a su ropa quedar en el agua para
evitar que se arrugue.
Cuando la lavadora está en parada
antes de aclarado, el indicador de
evolución del ciclo ”aclarado/
centrifugado” parpadea.
Después, según el tipo de aparato,
pueden presentarse dos casos:
•
la selección de ”flot antiarrugas” se
efectúa mediante una tecla:
en este caso,
para terminar el programa, apriete de
nuevo sobre la tecla ”flot”.
•
la selección de ”flot antiarrugas” se
efectúa mediante un selector rotativo:
- si desea efectuar un vaciado con
centrifugado, elija, mediante el selector
una velocidad de centrifugado
adaptada a la naturaleza de la ropa.
El programa finalizará automáticamente.
- si desea efectuar un vaciado sólo, elija,
mediante el selector la función
”antigoteo” (posición ”100”).
2
2
20
Funciones de seguridad
Seguro de apertura de la tapa:
Al comienzo del programa se bloquea la tapa
del aparato.
Al finalizar el programa o durante la parada
antes de aclarado se desbloquea la tapa.
Si se desea abrir la tapa durante el programa
de lavado, pulsar brevemente la tecla
“Inicio” - y esperar de 1 a 2 minutos hasta
que se desbloquee el seguro de la tapa.
Para evitar quemaduras se mantendrá el
bloqueo hasta que el agua de lavado se
haya enfriado.
Seguro antidesbordamiento:
Durante el funcionamiento de la lavadora, el
control del nivel de agua evita continuamente
que rebose el agua.
Seguro de límite de velocidad de
centrifugado:
La lavadora está equipada con un seguro
que puede limitar el centrifugado si se
detecta que la carga no se ha repartido
correctamente.
En este caso, la ropa no se centrifugará lo
suficiente. Repartir la ropa en el tambor
uniformemente y volver a programar el
centrifugado.
Seguro contra exceso de
espuma:
Al centrifugar, la lavadora puede detectar
una producción de espuma demasiado alta.
En ese caso, el centrifugado parará y la
máquina se vaciará.
El programa continúa. Se adaptará la
velocidad de centrifugado y se ejecutará un
ciclo de aclarado adicional.
21
Limpieza y cuidados
¡Peligro de descarga eléctrica!
Desconectar siempre antes la lavadora de la
red eléctrica.
No limpiar nunca la lavadora con un chorro
de agua.
¡Peligro de explosión!
No utilizar nunca disolventes para la limpieza
de la lavadora.
¡Peligro de congelación!
En caso de peligro de congelación, separar
la manguera de alimentación del grifo del
agua y evacuar la máquina por completo.
De esta manera, se vaciará el agua que
pueda quedar en la cubeta.
Carcasa
Utilizar únicamente agua y jabón.
Cuadro de mandos, zócalo, etc.:
Utilizar únicamente un paño húmedo.
No utilizar:
• Polvos abrasivos
• Estropajos de metal o plástico
• Productos con base de alcohol (alcohol,
fluidificantes, etc.)
Piezas interiores
Se recomienda:
• Dejar abierta la tapa durante un tiempo
tras el lavado.
• Limpiar aprox. una vez al mes con una
solución jabonosa las piezas de plástico
y goma de la entrada a la cuba. Aclarar
bien para que no queden restos de jabón.
• Se recomienda ejecutar el programa de
lavado de 90°C por lo menos una vez al
mes.
Cubeta para el detergente
Limpiar el depósito para detergente
regularmente. Para ello:
- Apretar simultáneamente los dos puntos de
presión del depósito para extraerlo
(
Dibujo
10)
. Se soltará de su emplazamiento
(
Dibujo
10)
.
- Retirar las piezas
de la parte posterior
del depósito
y separar del revestimiento
delantero
(
Dibujo
11)
.
- Enjuagar las piezas bajo agua corriente.
Vaciar el depósito por completo.
- Volver a unir los componentes en el orden
correcto. Volver a colocar el conjunto en su
emplazamiento bajo la tapa de la máquina.
Dibujo 10
Dibujo 11
J H
I
22
Limpiar el filtro
(opción 1)
Limpiar el filtro de la bomba
Este filtro acumula pelusas y objetos
pequeños, como p. ej. botones que se han
soltado y han caído en el depósito.
Proceder de la siguiente manera:
• Abrir la tapa del tambor.
En la base del tambor se encuentra el tope
de arrastre de la ropa
훽
(
Dibujo
12)
.
Desbloquear esta pieza
(
Dibujo
13)
.
Para ello:
• Introducir una varilla (p. ej. un lápiz o un
destornillador) en el orificio de la pieza
훽
.
• Empujar la varilla hacia abajo y, a la vez,
desplazar la pieza
훽
hacia la derecha
hasta que salga de su alojamiento
.
• Retirar la pieza 훽.
• Girar ligeramente el tambor con las tapas
abiertas hacia la parte delantera de la
lavadora
(
Dibujo
14)
.
• Extraer el filtro de la bomba
훾
de su soporte
(
Dibujo
14)
.
• Retirar los cuerpos extraños y pelusas.
• Limpiar el filtro bajo agua corriente
(
Dibujo
15)
.
• Volver a colocar el filtro en su soporte
presionando hasta el tope.
• Volver a colocar la pieza
훽
. Desplazar
hacia la izquierda hasta que se oiga cómo
encaja el tope de arrastre de la ropa
훽
(
Dibujo
16)
.
A
Dibujo 12
Dibujo 13
➀
➁
Dibujo 14
B
Dibujo 15
CLANG
Dibujo 16
➀
➁
23
Si su aparato no está dotado de la pieza
훽
representada sobre la Figura 13, para limpiar
su filtro de bomba, deberá proceder como
sigue:
- Girar el tambor de manera que las tapas
cerradas del tambor se encuentren abajo:
Aparece una pieza de plástico
훽
(Dibujo 17).
- Si su aparato está dotado de esta pieza,
extraer el tornillo 훾.
- Pulsar el estribo de sujeción 훿y desplazar
la pieza 훽hacia la derecha para
desbloquearla.
- Girar el tambor de manera que las puertas
estén hacia arriba. Abrirlas, desplazar la
pieza 훽en la dirección de la flecha y retirar
(
Dibujo
18)
- Girar ligeramente el tambor con las puertas
abiertas hacia la parte delantera de la lavadora
(
Dibujo
19)
.
Por las aberturas que aparecen al retirar la
pieza 훽se puede acceder al filtro de la
bomba.
- Sacarlo de su alojamiento
(
Dibujo
19).
- Retirar los
diferentes objetos del inetrior
- Limpiar el filtro
debajo del grifo
(
Dibujo
20)
.
•Volver a colocar el filtro en su sitio
presionando hasta el tope.
Limpiar el filtro
(opción 2)
Dibujo 17
C
B
A
A
Dibujo 18
Dibujo 20
Dibujo 19
24
Reparar pequeños fallos
La lavadora avisa de averías mediante el parpadeo de los pilotos de control.
Pilotos de control
parpadeantes
Causas / Remedios
Comprobar la posición de la manguera de desagüe: La conexión
no debe estar obstruida (ver el capítulo “CONEXIONES DEL
APARATO: manguera de desagüe”).
El tambor está bloqueado. Comprobar si hay alguna prenda
(p. ej. pañuelo, medias...) entre el depósito y el tambor. Para tener
acceso al fondo del depósito, leer el capítulo “LIMPIAR EL FILTRO”.
La tapa no se ha cerrado correctamente. Comprobar si la tapa está
cerrada y volver a pulsar la tecla “Inicio”.
No hay alimentación de agua. Abrir el grifo del agua y volver
a pulsar la tecla “Inicio”. Este fallo ha podido ser causado por una
conexión incorrecta de la manguera de alimentación (ver el capítulo
“CONEXIONES DEL APARATO: manguera de desagüe”).
El filtro de la bomba está obstruido. Limpiar el filtro (ver el capítulo
“LIMPIAR EL FILTRO”) y volver a pulsar la tecla “Inicio”.
Comprobar la manguera de desagüe: La conexión no debe estar
obstruida (ver el capítulo “CONEXIONES DEL APARATO: manguera
de desagüe”).
25
Fallos que requieren el Servicio de Asistencia Técnica
Si tres pilotos de aviso del ciclo del programa parpadean simultáneamente, es necesario
ponerse en contacto con el Servicio de Asistencia Técnica.
Si aparece esta señal,
-
Colocar el mando selector de programas en posición ”paro”
- Extraer el enchufe de conexión a red durante 10 segundos
- Volver a enchufarlo
- Seleccionar un programa y volver a poner en marcha.
Si el fallo persiste, habrá que avisar al Servicio de Asistencia Técnica.
ATENCIÓN:
Desconectar la lavadora de la red eléctrica y cerrar el grifo del agua.
26
Qué hacer si...
Problema
No se inicia el programa
Fuertes vibraciones
durante el centrifugado
La ropa no se ha
centrifugado, o no lo
suficientemente
Sale agua de la máquina
La máquina no evacúa
por bomba
No se puede abrir la
tapa
Las tapas del tambor se
abren muy lentamente
Según modelo
Posible causa / Remedio
• No se ha seleccionado correctamente el programa:
- No se ha pulsado la tecla “Inicio”.
- El selector de programas está en la posición de parada.
• La lavadora no tiene conexión eléctrica:
- Comprobar si está enchufado la clavija de conexión a red.
- Comprobar los fusibles.
• El grifo del agua está cerrado.
• La manguera de alimentación está doblada.
• No se ha cerrado bien la tapa.
• No se han retirado correctamente los seguros de transporte del
aparato:
- Comprobar si se han retirado todos los seguros de transporte.
(ver el capítulo “RETIRAR LOS SEGUROS DE TRANSPORTE”)
• La base no está en posición horizontal.
• El aparato está colocado sobre las dos ruedas delanteras
(según modelo).
- Presionar la palanca de transporte hacia la derecha.
• Se ha seleccionado un programa de lavado sin centrifugado,
p. ej. “centrifugado suave”.
• El sistema de control de desequilibrios ha detectado que se ha
distribuido la ropa en el tambor incorrectamente:
- Volver a ordenar la ropa y a seleccionar el centrifugado.
• Se ha introducido incorrectamente la manguera de desagüe en la
tubería de aguas residuales.
• Las conexiones de la manguera de alimentación a la máquina
y al grifo del agua no son estancos:
- Comprobar las juntas y las conexiones.
• Se ha seleccionado “sin centrifugado”.
• El filtro de la bomba de desagüe está obstruido:
- Lavarlo (ver el capítulo
“LIMPIAR EL FILTRO”)
• La manguera de desagüe está doblada o aplastada.
• Todavía no ha concluido el programa de lavado.
La tapa se mantiene bloqueada durante toda la duración del
programa.
• No se ha utilizado la lavadora desde hace tiempo.
• La lavadora se encuentra en una habitación demasiado fría.
• Las bisagras están bloqueadas por restos de detergente (en
polvo).
- Eliminar los restos de polvo.
Si no se consigue solucionar la avería con ayuda de las siguientes tablas
•Colocar el selector de programas en posición de parada.
• Desconectar la lavadora de la toma de corriente.
• Cerrar el grifo del agua.
Peligro de descarga eléctrica
Las reparaciones necesarias sólo deben ser ejecutadas por especialistas del Servicio de Asistencia
Técnica o técnicos especializados.
27
Servicio de Asistencia Técnica
Todas las lavadoras que abandonan de nuestra fábrica han sido sometidas a una minuciosa
inspección en la que se han comprobado su buen funcionamiento y estado. Para más información
- sobre todo en lo referente al montaje y la conexión de la lavadora - nuestro Servicio de Asistencia
Técnica se encuentra a su disposición.
Antes de avisar al Servicio de Asistencia Técnica, asegúrese de que no puede solucionar la avería
por sí mismo (véanse el capítulo “Qué hacer si...” y “Reparar pequeños fallos”).
De esta forma usted se evitará gastos innecesarios, pues la garantía no cubre los casos en los
que realmente no hay avería, ni aquellos en los que el Servicio Técnico se desplaza solamente
para dar instrucciones.
Cuando la avería consista en un problema de instalación o en solicitar instrucciones acerca del
funcionamiento de la máquina, llame al teléfono del Centro de Atención al Usario (CAU) que se
encuentra en la portada, pues este tipo de problemas no está cubierto por la garantía.
Si a pesar de observar las indicaciones anteriormente citadas no se hubiera eliminado la
avería, deberá desconectarse el aparato, retirar el enchufe de la toma de corriente y cerrar
el grifo de agua, avisando al Servicio de Asistencia Técnica.
Puede consultar cuál es su Servicio de Asistencia Técnica más cercano en el Directorio de
Centros y Delegaciones Postventa adjunto. Además, existe un número de teléfono centralizado
al cual puede dirigirse desde cualquier punto de España:
902 351 352
En caso de solicitar la intervención del Servicio
de Asistencia Técnica, no olvide indicar el
número de producto (E-Nr.) y número de
fabricación (FD) del aparato.

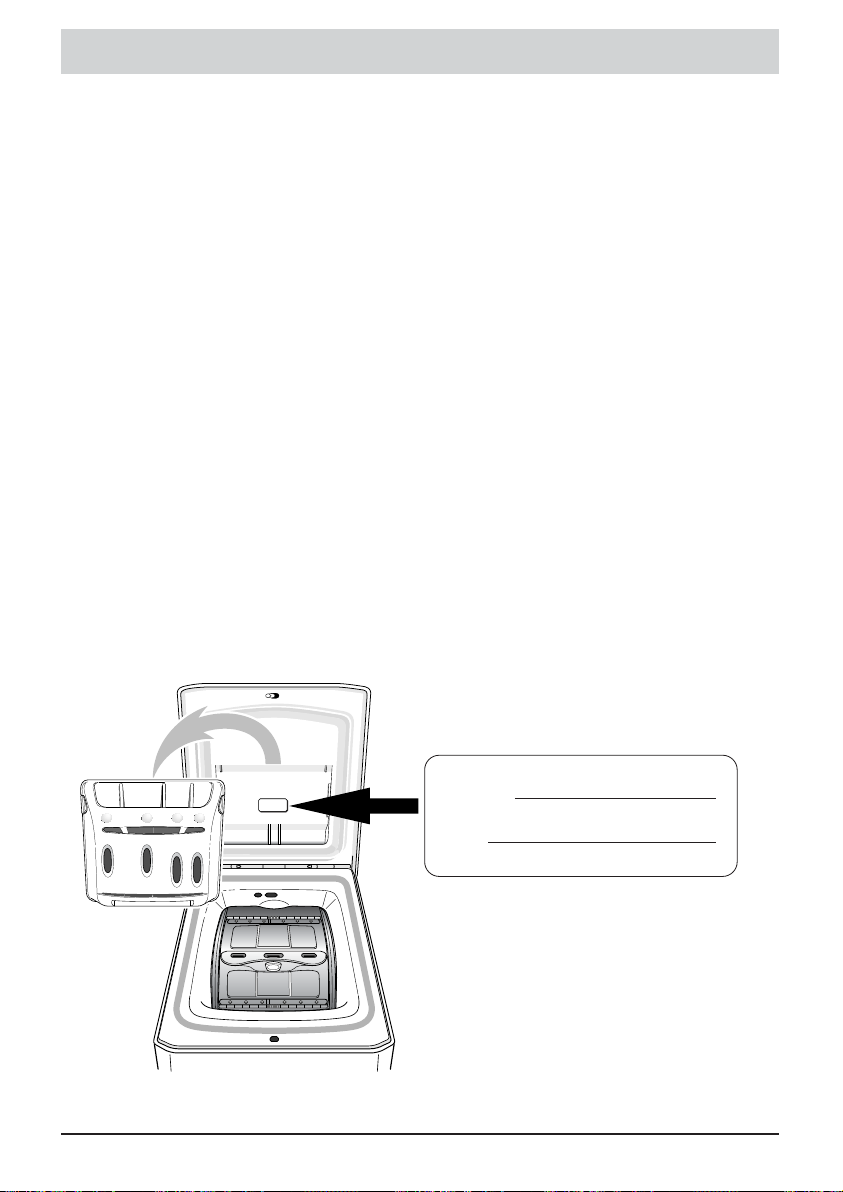

Estos datos figuran en la placa de identificación
al dorso de la lavadora o sobre la etiqueta
pegada detrás de la cámara para detergente
(para desmontar esta cámara, remítase al
capítulo ”Limpieza y cuidados”).
Anote aquí los números de su aparato.
Contribuya a evitar viajes y desplazamientos
inútiles de nuestros técnicos señalando los
números de producto y de fabricación correctos,
explicando además cómo se manifiesta el fallo con
la máxima exactitud posible. Esto le ahorrará
gastos innecesarios.
Encontrará mayor información y una selección
de nuestros productos en nuestra página web:
http://www.actitud-lynx.com
E-Nr. :
FD :
rápido
Centrifugado
suave*
Para seleccionar el programa más adecuado para la ropa, seguir los datos indicados en las etiquetas de la mayoría de las prendas.
(**)
La duración del programa indicada representa el valor medio “sin opciones”.
Se puede variar según carga de ropa y temperatura.
- Un programa con “prelavado” se prolonga de 18 a 25 minutos.
- Un programa con “intensivo” se prolonga de 10 a 17 minutos.
- Un programa con “agua extra” se prolonga 17 minutos.
*Funciones u opciones según modelo
100
flot
1,5
1,0frío
Tabla de programas
Tipo de ropa
Carga máxima
(kg)
Según
Tipo de
tejido
Temperatura
(°C) *
Prelavado
Agua extra
Flot antiarrugas
LAVADO EN CALIENTE / ROPA DE COLOR frío - 90°
frío - 60°
60°
frío - 30°
frío - 40°
40° 2,5
5,0
●●
●●
●●
●●
●●
●
●
●
●
●
●
●
●
●●
●●●●
●
2,5
5,0
1,0
PRENDAS SINTÉTICAS
ROPA DE COLOR con Prelavado*
PRENDAS DELICADAS
LANA
TEJIDOS PARA LAVAR A MANO
Sólo ACLARADO
Sólo CENTRIFUGADO
Programas complementarios
Duración del
programa (**)
30
min
28
min
28 - 33
min
30 - 40
min
1:19 - 1:40 horas
2:37 horas
2
:
03 - 2
:
20 horas
17
min
8
min
Intensivo*
Programas especiales
0106 es
G2132-01
u
●
Funciones adicionales
O
Sólo es posible seleccionar una opción por programa
O
O
O
BSH Electrodomésticos España, S.A.
Avenida de la industria, 49 • 50016 Zaragoza • ESPAÑA
LYNX en Internet:Consulte el catálogo completo de productos en: www.actitud-lynx.com
Centro de Atencion al usuario 902 135 513
Loading...
