Lwill P4E User Manual

Download
P4E 系列主機板
中文使用手冊
(P4ESTM/P4ETM)
P/N:FB23623101
P4E Series Version 1.0(C)
前言
感謝您購買艾崴P4E 系列主機板。本主機板採用 Intel 845E晶片組，其支援 Intel Pentium 4處理器及Celeron處 理器，並具有支援533MHz前端匯流排及DDR266/200記 憶模組，且最高可達2GB記憶體容量之高效能與高穩定 度的P4平台。
在週邊功能擴充方面提供5組32bit/33MHz PCI埠，1組 AGP 4X擴充槽讓消費者可擴充高階的繪圖卡或DVI卡； 且內建Promise ATA-133控制晶片，可連接四個ATA-133 之IDE裝置。並支援6個480Mb/s高速的USB2.0 擴充介 面，並且內建六聲道AC97音效控制晶片，於背板擴充六 聲道音效輸出及S/PDIF(數位輸出)功能，讓您擁有家庭劇 院般的高級享受。P4ES內建 Serial ATA控制晶片，其資 料傳輸速度高達1.5Gb/sec，提供消費者最新穎快速的傳 輸介面。
艾崴P4E系列主機板提供完善的硬體保護監控，其內建 硬體控制晶片，從 CPU電 壓 偵 測 、 CPU風 扇 轉 速 偵 測 、 CPU 溫 度 偵 測 、 機 殼 風 扇 轉 速 偵 測 、 電 源 風 扇 失 效 偵 測等 ，確保安全的作業環境，讓您的電腦 永遠處於穩定的狀態下 。
為使用者創造具有品質、效能、創意與質感並且價格經 濟的產品一直是艾崴所努力的目標，更是艾崴設計產品 時的指導方針。再次感謝您購買本產品，相信在大家的 關注與支持之下，艾崴一定能創造出更高水準的主機 板，以答謝各位支持者的愛護。
2
KK400 系列主機板

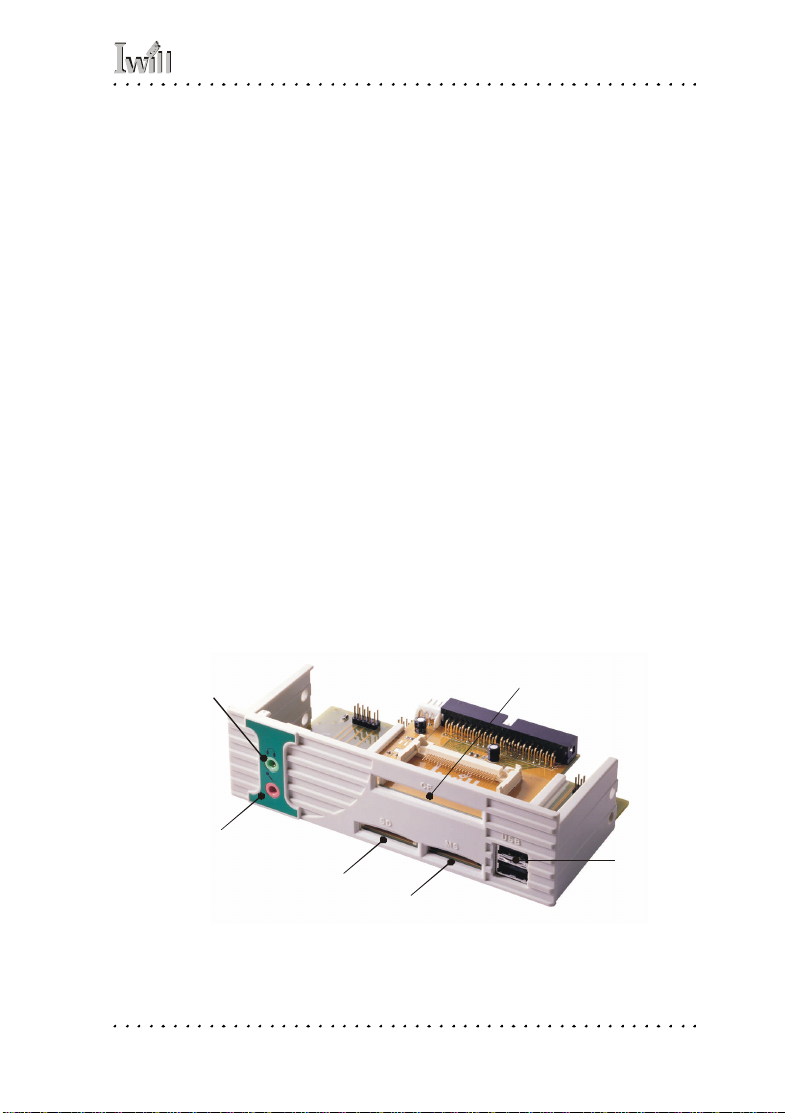

何謂 FI 系列主機板?
FI系列主機板其特色為一個經過思考且設計精巧的使用者 介面及一個前端面板-FI Panel所架構而成，將IO裝置設 計於系統前端，讓使用者可由艾崴獨家設計之FI Panel上 的數位裝置接頭(Compact Flash, Memory Stick、和Secure Digital三卡合一的讀卡裝置，USB2.0 、Micphone 、 Headline)來插拔這些裝置。
FI是希臘文字母及數學符號Φ的唸法，Φ是由I及O兩個 字母所組成，代表Input及 Output，Φ也可視為0及1電 腦資料的組合，其融合傳統及現代的概念而設計。FIΦ 從字面上含義為Front Interface，Friendly Interface，Future Interface，Fantastic Interface。代表著一個創始的介面，簡 易使用的介面，未來規格的介面，完美精巧的介面。
Headphone
耳機孔
MIC
麥克風接孔
Secure Digital
插槽
Memory Stick
插槽
Compact Flash
插槽
USB2.0
連接埠
3
目錄
前言........................................ 2
序章 版權宣告、配件清單與注意事項 ........... 7
0-1版權宣告...................................................................................................................7
0-2 配件清單 ..................................................................................................................7
0-3安裝前注意事項.....................................................................................................8
第一章 規格與特色簡介 ...................... 9
1-1 845E系統方塊圖 ...................................................................................................9
1-2 主機板元件配置圖.............................................................................................10
1-3 規格簡介 ............................................................................................................... 12
第二章 針腳與插座插槽安裝指南 ............. 15
2-1 針腳設定安裝指南.............................................................................................15
2-2 插槽快速安裝指南.............................................................................................17
2-3 背版元件與安裝說明........................................................................................ 29
第三章 硬體快速安裝指南 ................... 31
3-1 前言......................................................................................................................... 31
3-2 安裝順序說明...................................................................................................... 31
3-3 安裝細節說明...................................................................................................... 32
第四章 BIOS設定 ........................... 39
4-1 BIOS基本設定 .................................................................................................... 39

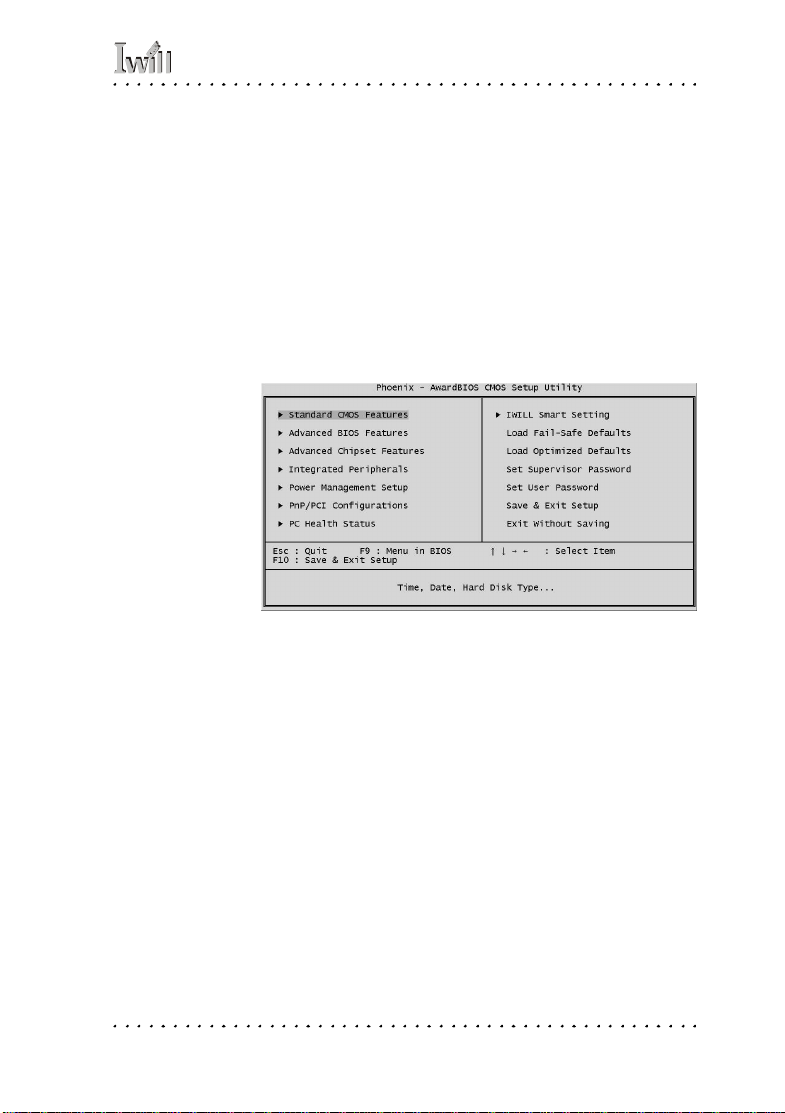

4-2 Main Menu .............................................................................................................41

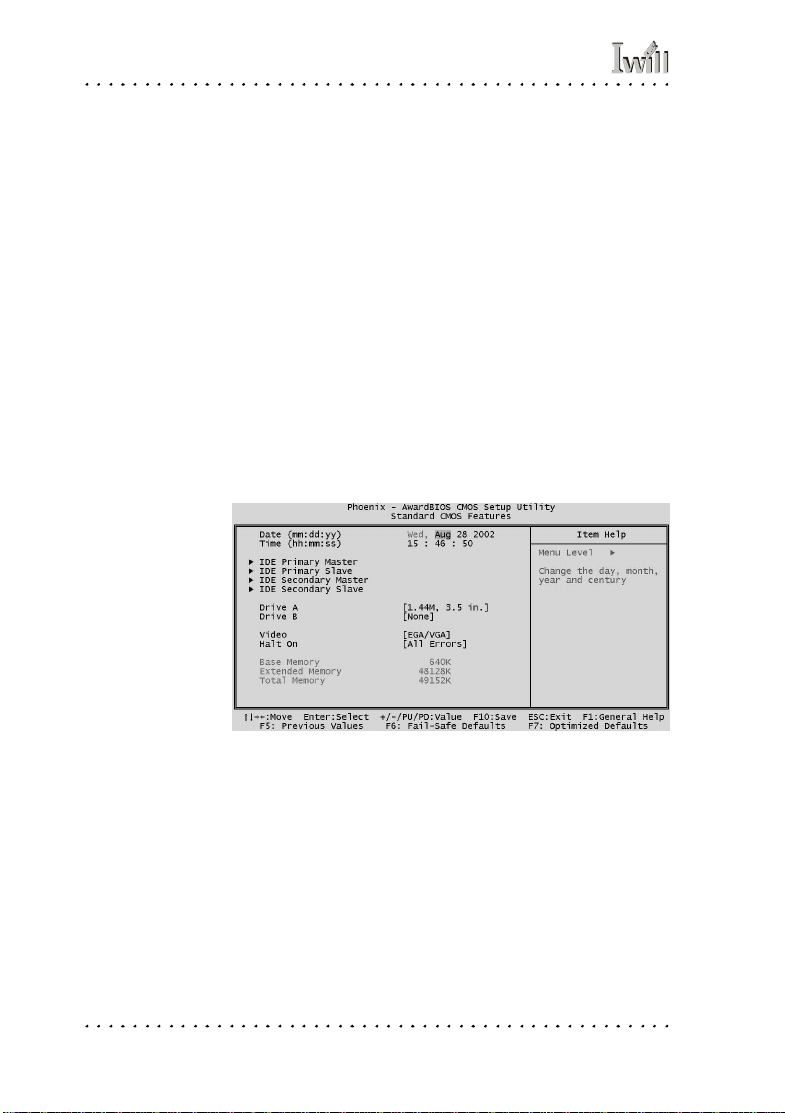

4-3 Standard CMOS features ..................................................................................... 42
4-4 Advanced BIOS Features .................................................................................... 43
4-5 Advanced Chipset Features................................................................................. 44
4
KK400 系列主機板

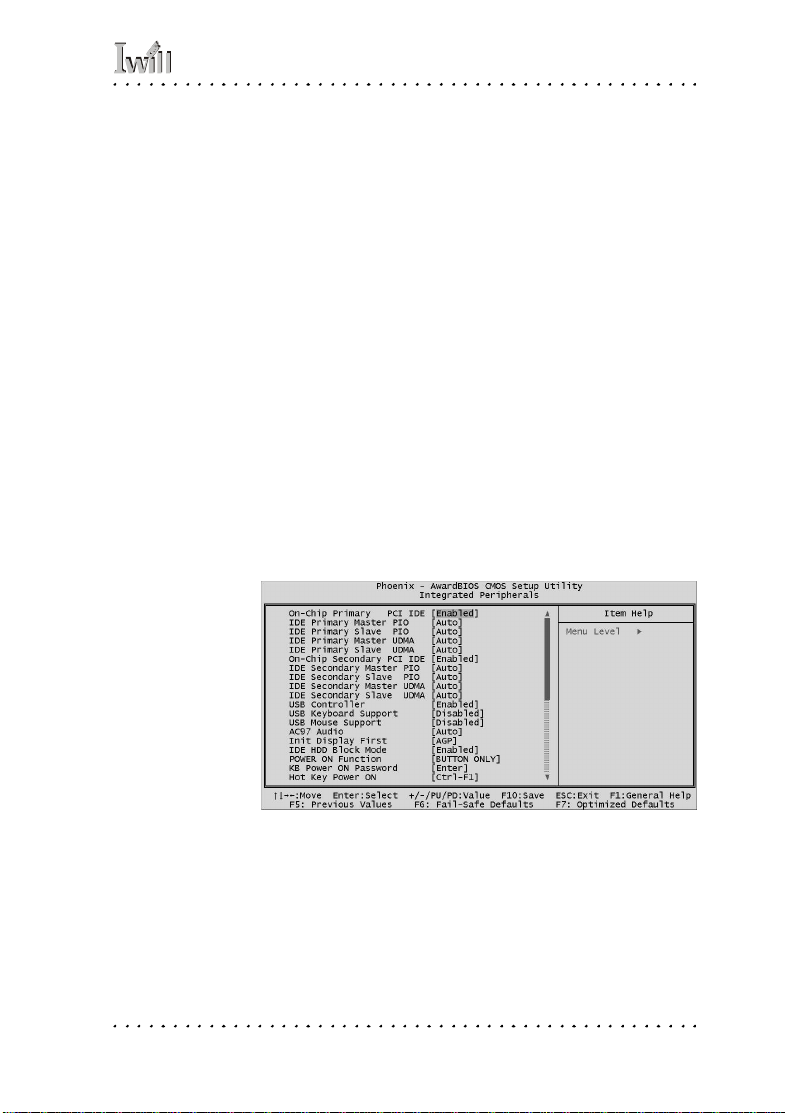

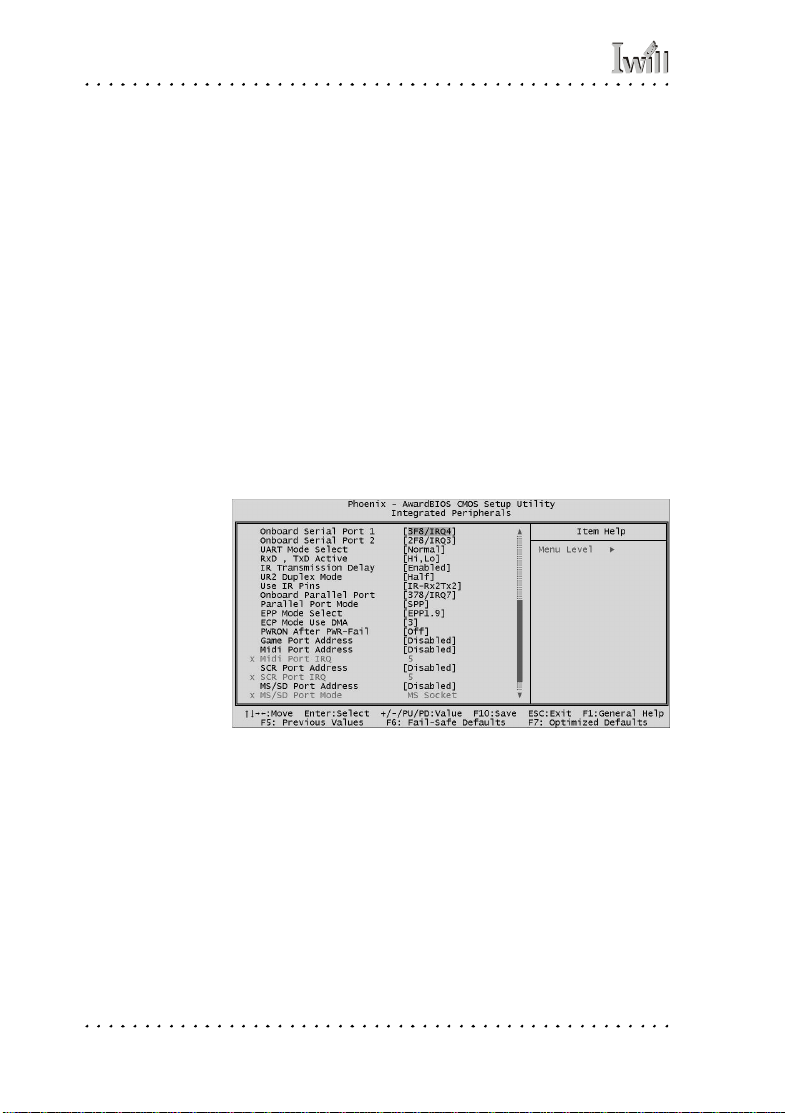

4-6 Integrated Peripherals............................................................................................45

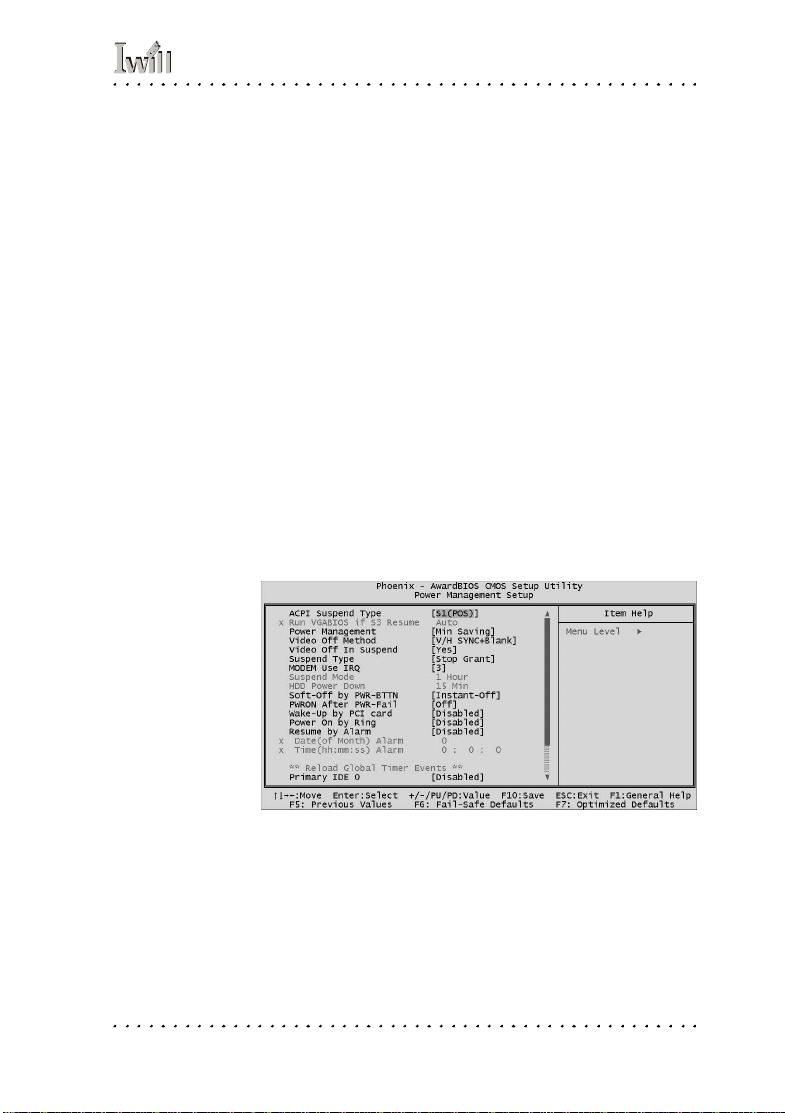

4-7 Power Management Setup....................................................................................47

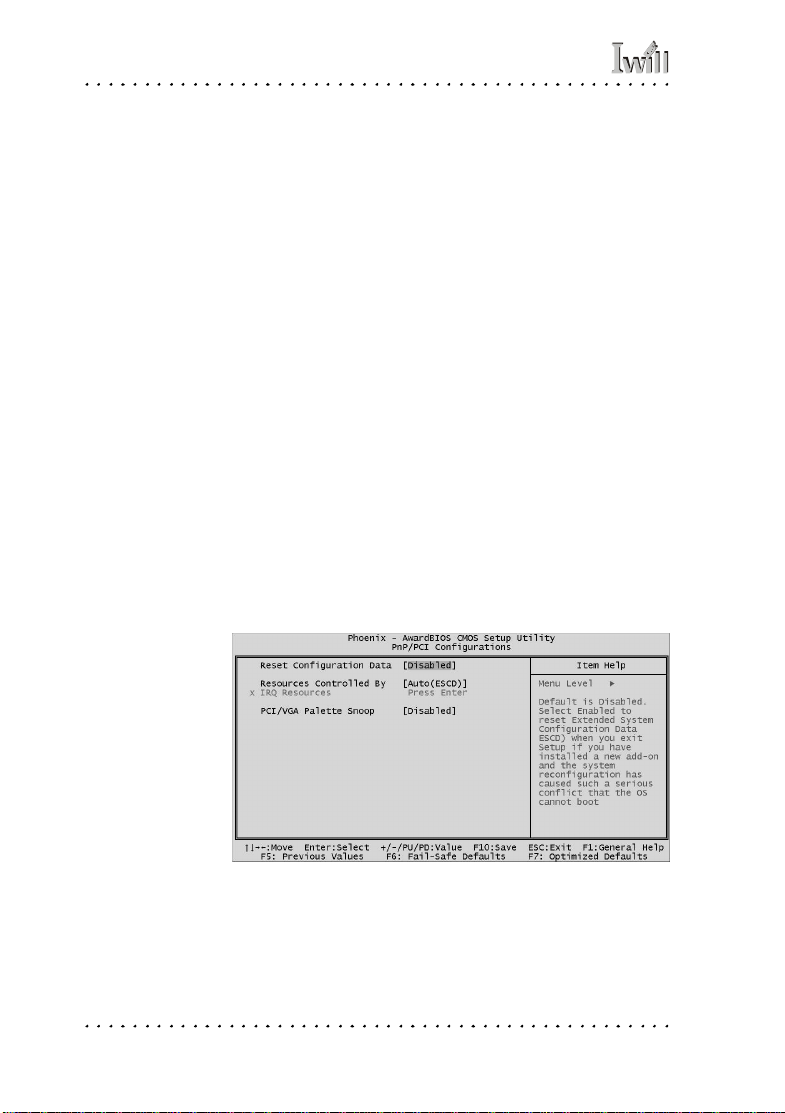

4-8 PnP/PCI Configurations .......................................................................................48

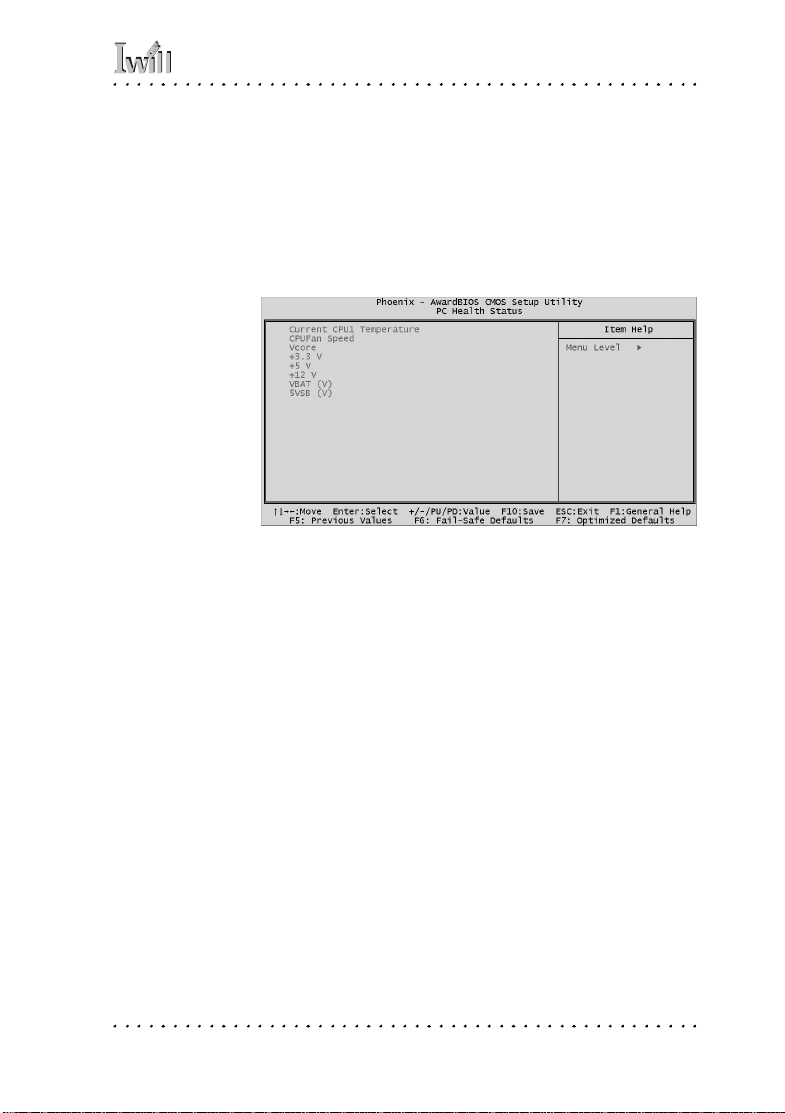

4-9 PC Health Status.....................................................................................................49

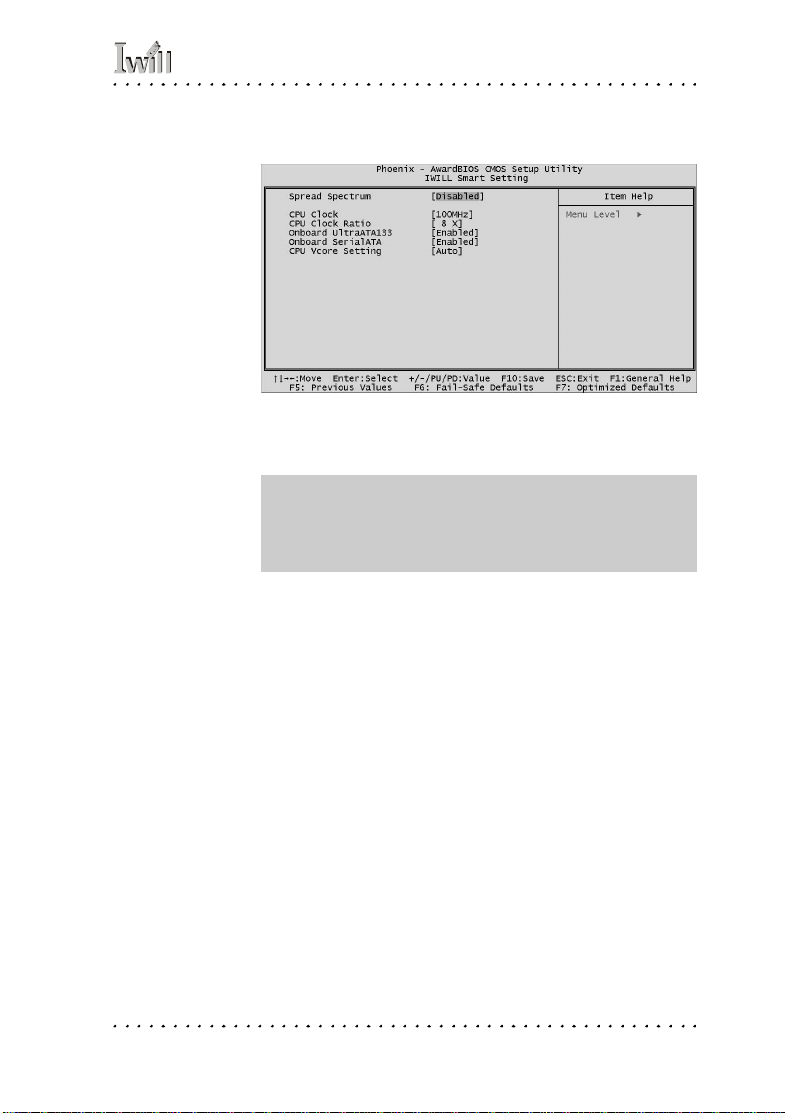

4-10 IWILL Smart Setting ..........................................................................................50

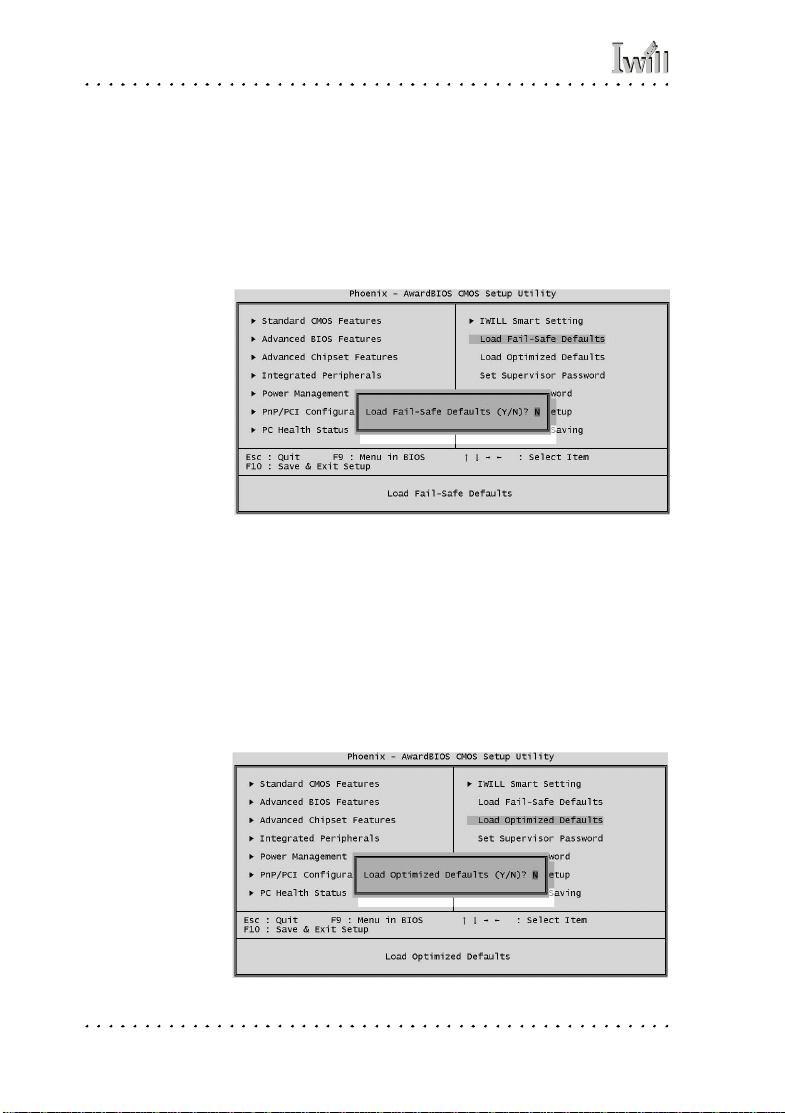

4-11 Load Fail-Safe Defaults ......................................................................................52
4-12 Load Optimized Defaults ...................................................................................52

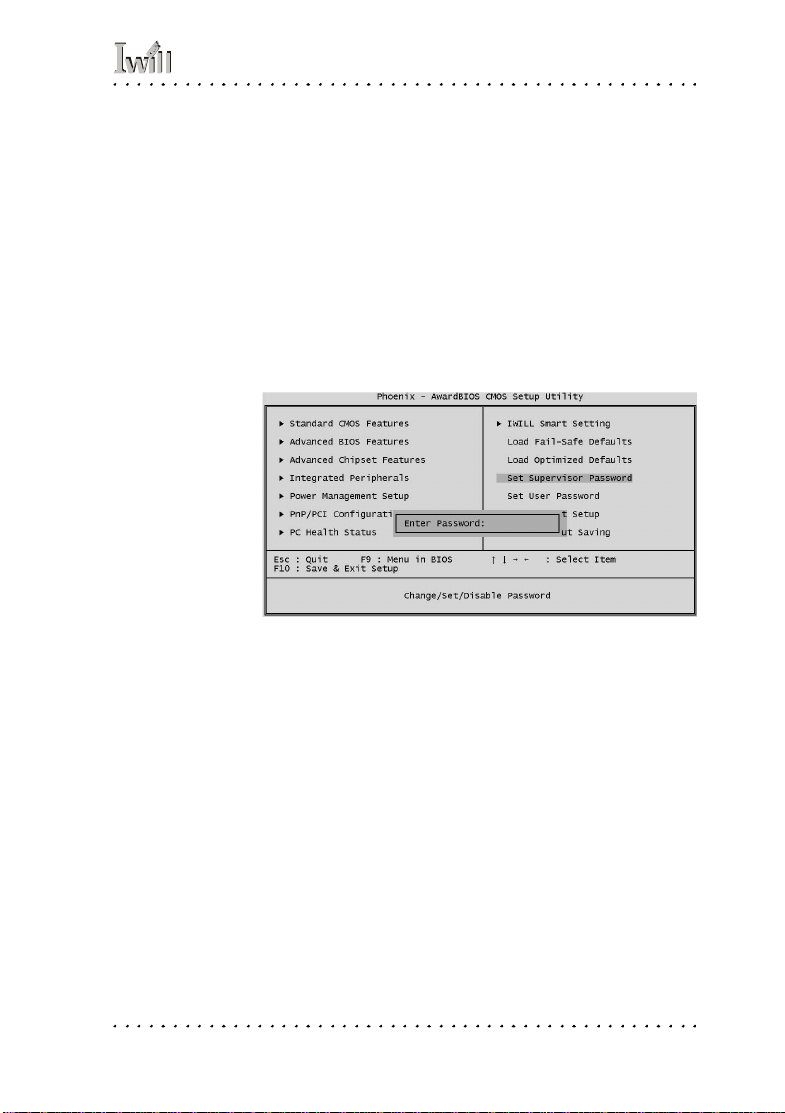

4-13 Set Supervisor password.....................................................................................53

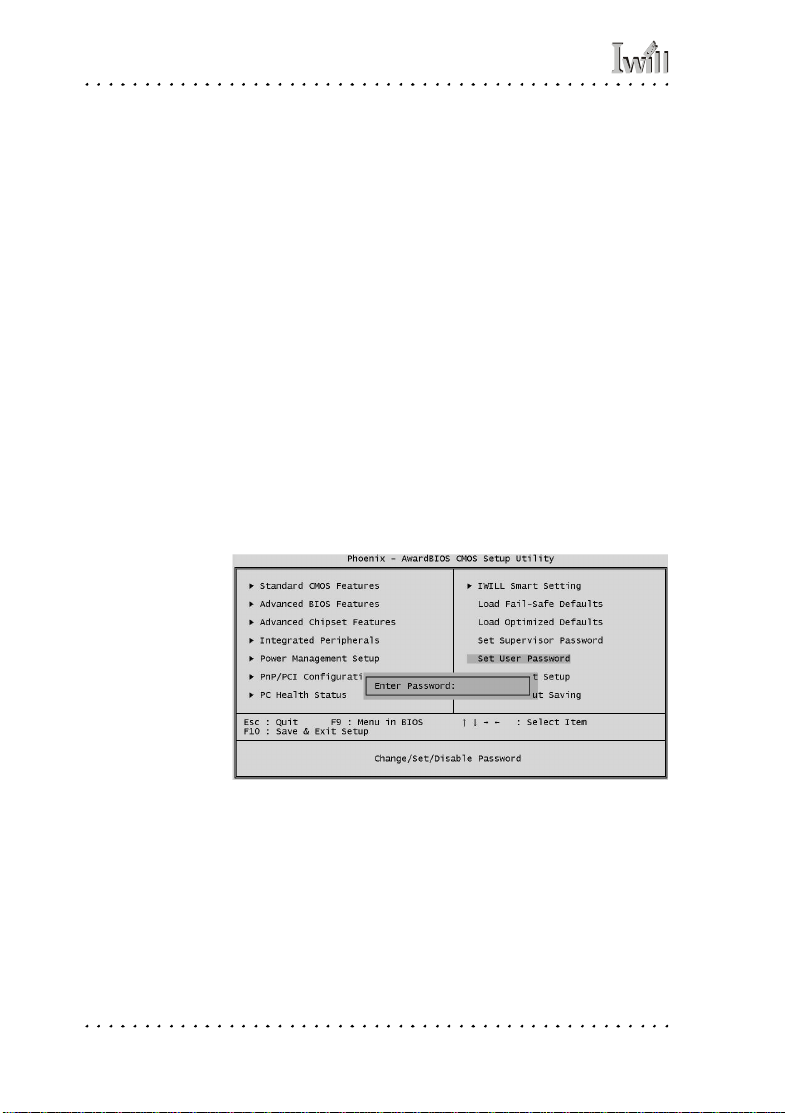

4-14 Set User Password................................................................................................54

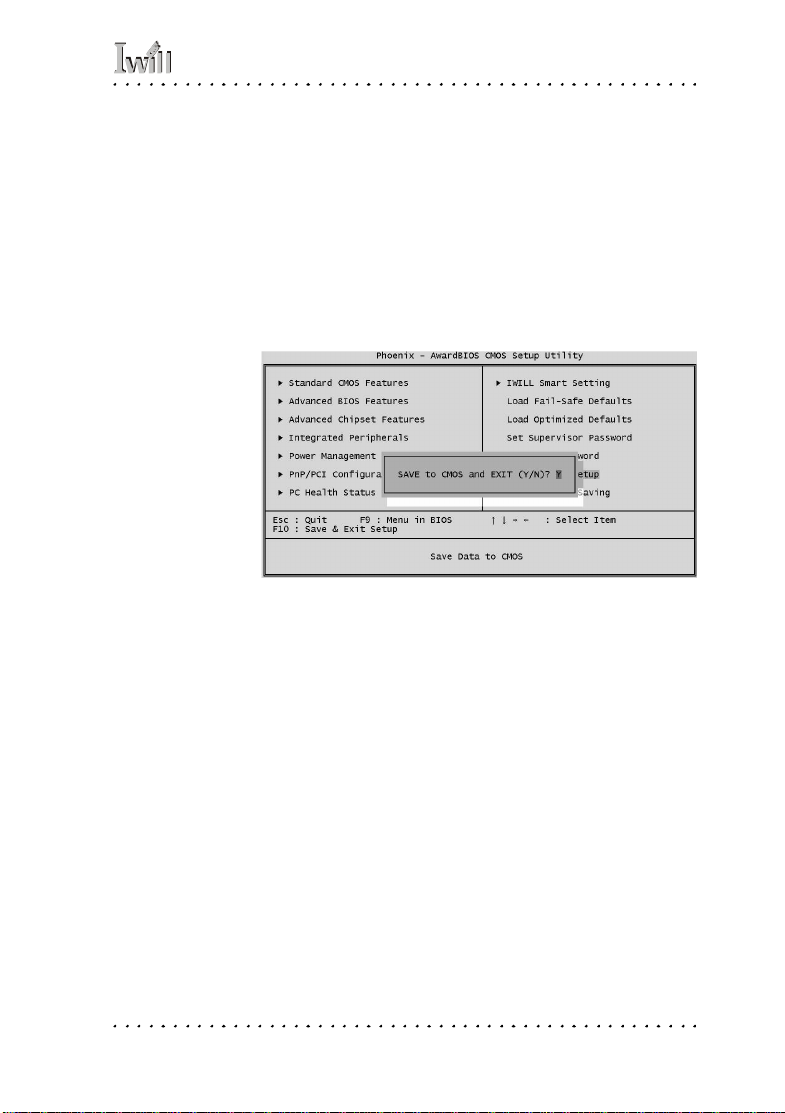

4-15 Save & Exit Setup ...............................................................................................55

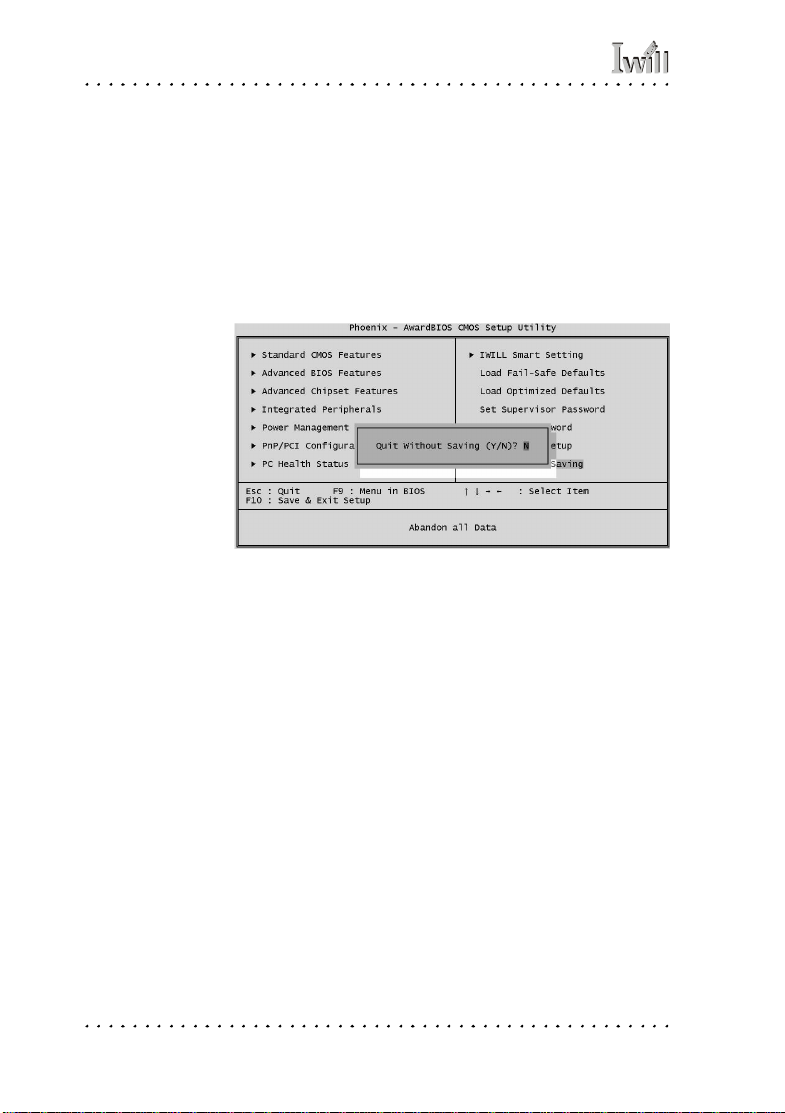

4-16 Exit Without Saving............................................................................................56
第五章 驅動程式與相關軟體安裝 ............. 57
5-1 前言..........................................................................................................................57

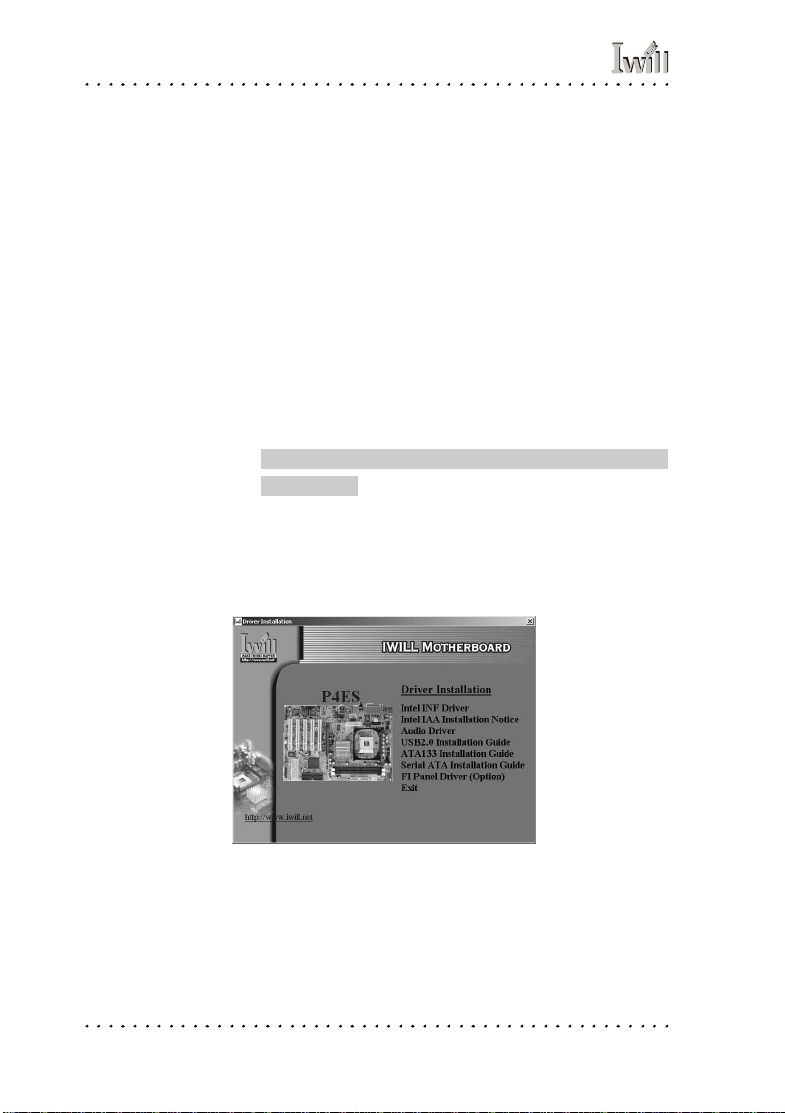

5-2 安裝驅動程式.......................................................................................................58

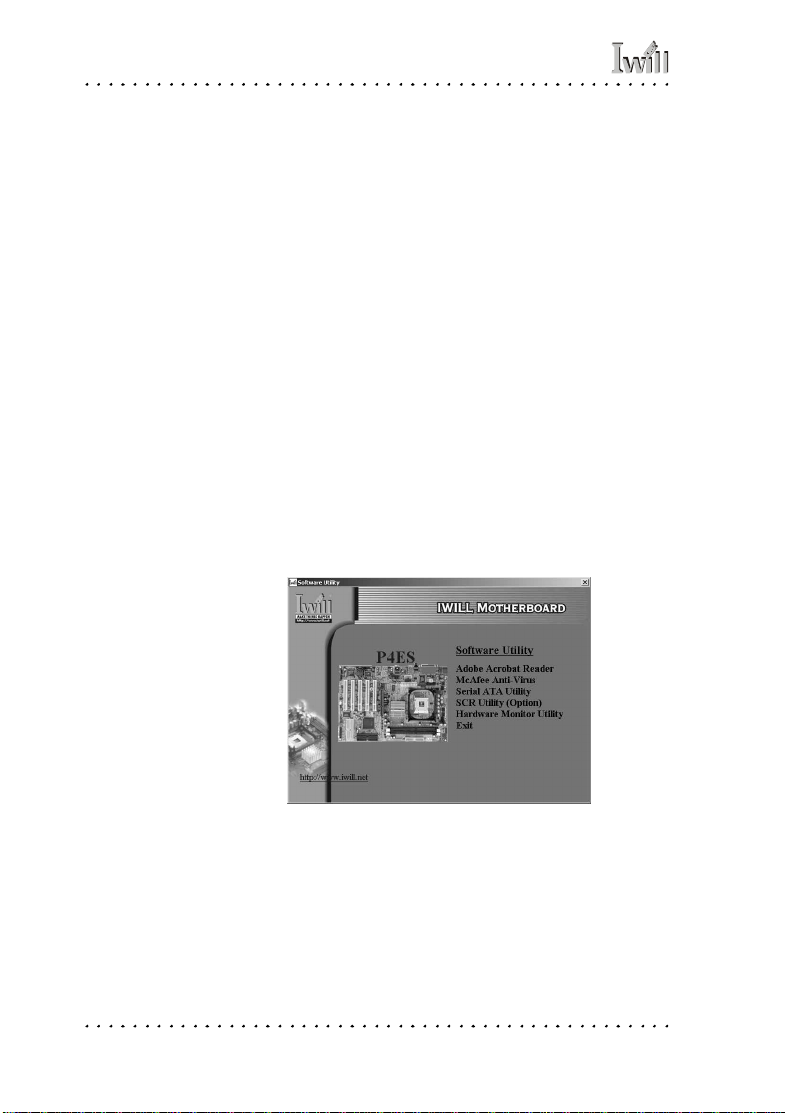

5-3 軟體安裝 ................................................................................................................60
第六章 服務與意見反應 ..................... 61
5
6
序章：版權宣告、配件清單與注意事項
序章
版權宣告、配件清單與注 意事項
0-1 版權宣告
本手冊受到國際著作權法以及相關法律保護，本公司
（艾崴股份有限公司，下同）將保留所有的權利，未經本
公司書面同意，不得擅自重製、改編、傳送本手冊的內容 與相關資料，否則將進行民事或刑事訴訟。 本公司對於本手冊的內容與品質盡了最大努力與注意，但 恕無法對於內容正確性提供百分之百的保證，請使用者特 別注意。此外，本公司產品與手冊內容皆常常進行更新或 改版，因此本公司保留通知使用者與否的權利。 本手冊內文或附件中出現的所有商標或產品名稱，其版權 均為合法註冊公司所有，本手冊文件內將不另行告知。
0-2 配件清單
[P] 艾崴P4E系列主機板 [P] 使用者手冊 [P] ATA-66/100排線 [P] ATA-133排線 [P] 3.5吋軟碟機專用排線 [P] Power Installer [P] 3個備用跳線帽 [P] 後機殼擋板 [P] Serial-ATA排線(僅供P4ES) [ ] 6聲道音效子卡附Game Port [ ] FI Panel
7
0-3 安裝前注意事項
安裝與使用主機板前，請務必遵守以下幾點注意事項，以 確保主機板在安裝與使用過程中不受損害。若在本產品的 使用上有任何技術性問題，請與技術人員聯絡。 l 安裝移除任何元件的時候，請切斷電源供應器的
電源，以避免設備受到損害。
l 請確定電源供應器的電壓設定已調整到本國所使
用的電壓標準值。
l 請注意身上是否帶有靜電，如果可能的話，請在
拿取電腦零件前，戴上接地護腕。
l 請勿將帶有磁性的物品與軟、硬碟機放在一起。 l 請務必將沒有使用到的螺絲及其他零件收好，不
要遺留在主機板或是電腦主機中，以免發生電氣 短路情形。
l 請將任何水或是液體遠離電腦，以免不小心翻
覆、潑灑、滴漏而造成短路。
l 請小心使用本產品，並注意安裝規範，且基於
PCI、晶片組及處理器的規格限制，我們不對超出 規格以外的運作頻率提供保證。
8
第一章 規格與特色簡介
R

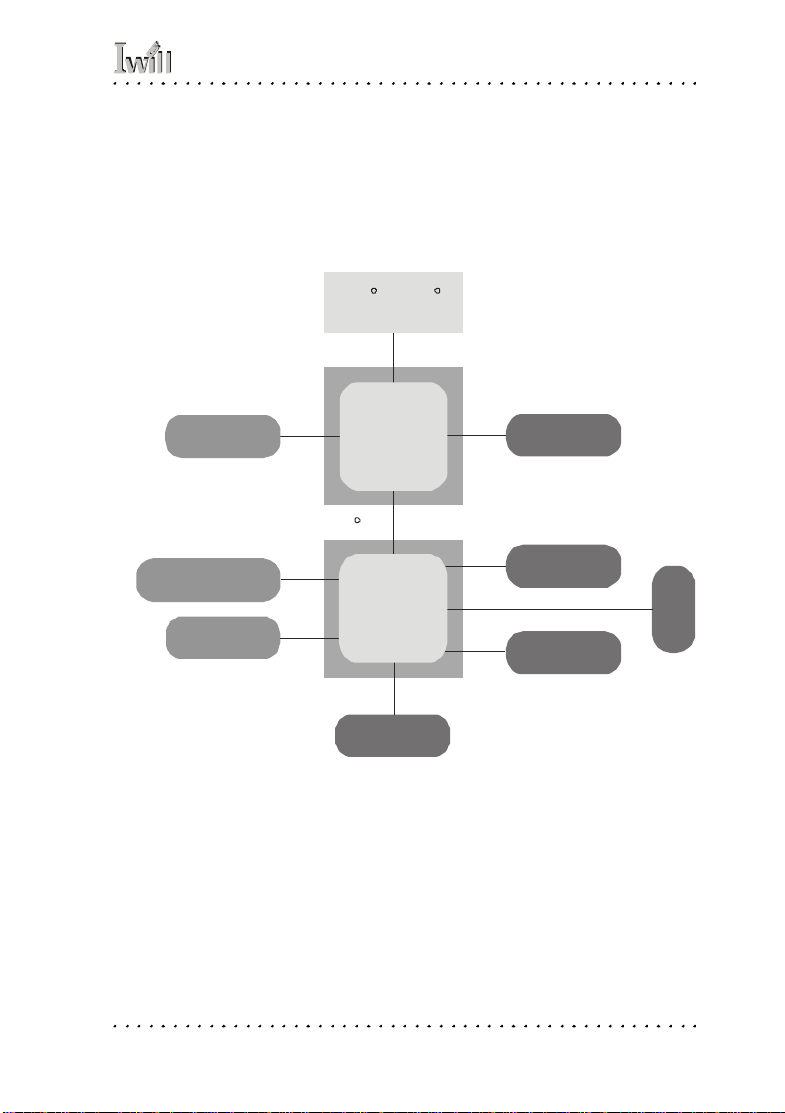

1-1 845E 系統方塊圖
R
Intel Pentium 4
Processor
4.2 or 3.2 GB/s
AGP4X
>1
GB/s
82845E
MCH
R
Intel Hub Architecture
第一章：規格與特色簡介
DDR200/266
DDR
ATA 100 MB/s
2 IDE Channels
ICH4
LAN
Interface
6 Channel
Audio
133 MB/s
USB 2.0
6 Ports
PCI
Flash BIOS
9
P R O M I
S E
P
4ES
J19
J18
JP2
J20
J27
J35
JP8
J16,17(IDE0,1)

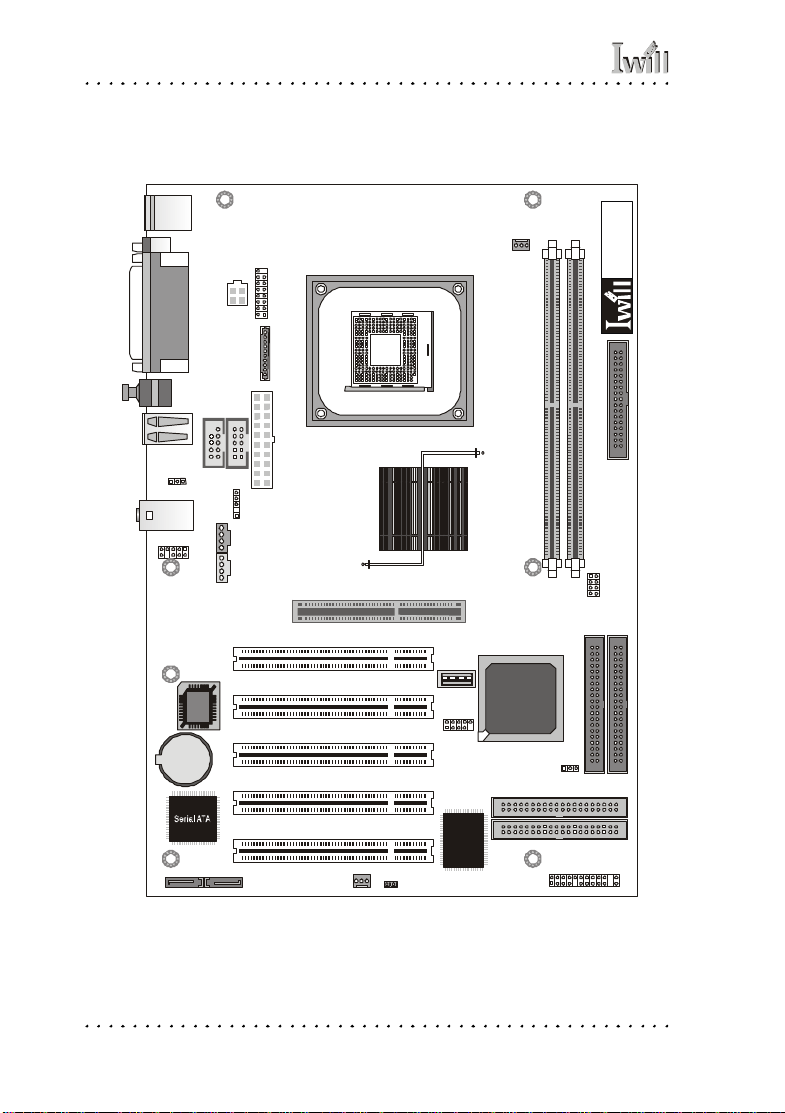

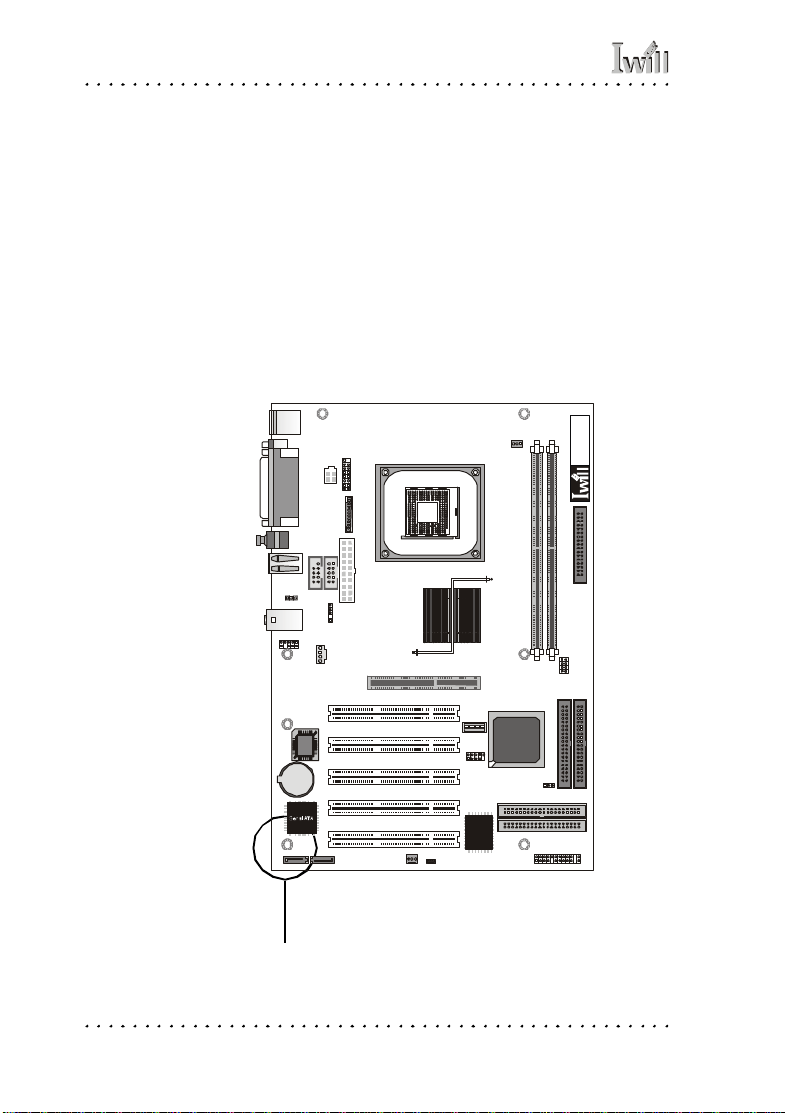

1-2 主機板元件配置圖
mPGA 478 B
CPU1
JP1
J22
J23(FDD)
10
J30
J5 J6
J31(AUX) J28(CD-IN)
J12(PCI1)
J11(PCI2)
J14(PCI3)
J13(PCI4)
J15(PCI5)
J10(AGP)
J37
J8 J9
JP10
J25
J38
JP5
J33(IDE3)
J32(IDE2)
J21
J24(WOL)
第一章：規格與特色簡介
元件配置及功能說明
元件 說明 頁碼
CPU1 中央處理器插座 P.17 J8, J9 記憶體插槽 P.18 AGP AGP插槽 P.19 PCI 1-5 五組PCI插槽 P.19 IDE0, IDE1, IDE2, IDE3 IDE裝置連接埠 P.20 J23 軟碟機裝置連接埠 P.20 J5, J6 Serial ATA裝置連接埠 P.21 J20, J19 ATX/ATX12V電源供應器插座 P.21 J22 CPU風扇電源連接頭 P.22 J37 系統風扇連接頭 P.22 JP1 紅外線裝置連接頭 P.22 J28 光碟機音訊輸入連接頭 P.23 J31 輔助音效輸入連接頭 P.23 J25 內建通用序列埠 P.24 J27 Smart Card Reader連接頭 P.25 J35 串列埠 P.26 J24 網路喚醒功能連接頭 P.26 J18 Game/MIDI連接頭 P.27 J21 機殼面板控制連接頭 P.28
FI Panel 連接頭
JP2 MS/SD連接頭 P.24 J38 通用序列埠連接頭 P.24 J30 前置面板音效裝置連接頭 P.25
針腳
JP5 清除CMOS針腳 P.15 JP10 記憶體電壓設定針腳 P.16 JP8 通用序列埠備用電壓設定針腳 P.16
11
1-3 規格簡介
中央處理器(Socket 478)
 支援Intel Socket 478 之Pentium 4處理器(400MHz/533MHz FSB)
支援Intel Socket 478 之Celeron處理器(400MHz FSB)  支援自動偵測CPU頻率  支援1MHz微調 CPU頻率，最高可達165MHz 
記憶體
 支援兩組Unbuffered DDR SDRAM 插槽
支援ECC DDR SDRAM  支援PC1600/PC2100 DDR SDRAM  最大支援2GB記憶體容量
晶片組
 Intel 845E晶片組  ICH4-82801DB  Super I/O晶片
Promise ATA-133控制晶片
Silicon Image S-ATA控制晶片(僅供P4ES)
顯示卡插槽
支援一組AGP 4X插槽  僅支援1.5v電壓的 AGP顯示卡 
PCI 插槽
 五組32bit/33MHz PCI插槽  PCI 2.2 相容
12
內建音效支援
支援AC97音效 符合PC99顏色規範的音效輸出入裝置 內建CD音效連接頭 內建六聲道音效輸出 內建S/PDIF Our(數位輸出)功能 麥克風、音效輸出、音效輸入
內建 I/O 支援
支援兩個Ultra DMA 33/66/100的IDE連接埠 支援兩個Promise ATA-133的IDE連接埠 一個軟碟機連接埠，可連接兩個軟碟機 一個Serial ATA連接埠(僅供P4ES) 一個PS/2鍵盤連接埠與一個PS/2滑鼠連接埠 一個RS232序列/UART連接埠 一個平行連接埠(支援EPP/ECP功能) USB 2.0連接頭-
三個外接USB 2.0連接頭 一個內建USB 2.0連接頭 二個外接USB 2.0連接頭(支援FI Panel)
內建一個COM2連接頭 內建一個Game/MIDI連接頭連接頭 內建MS/SD卡通用連接頭 內建Smart Card Reader連接頭
第一章：規格與特色簡介
電源規格
 遵循VRM 9.0規範  ATX/ATX 12v電源接頭
13
感熱裝置與偵測介面
一個CPU感熱裝置
一個系統感熱裝置
支援電壓偵測
支援風扇轉速偵測
BIOS 特殊功能
自動偵測或是手動調整CPU頻率
支援調整CPU倍頻
支援調整CPU電壓
最高支援至165外頻
支援手動調整PCI的IRQ
支援經由網路卡/數據機 / PS2鍵盤 / PS2滑鼠 / BIOS定時 / PME等方
式開機
其他規格
 ATX規格，尺寸305mm X 210mm 
14
第二章：針腳與插座插槽安裝指南
JP5
123
第二章 針腳與插座插槽安裝指南
2-1 針腳設定安裝指南

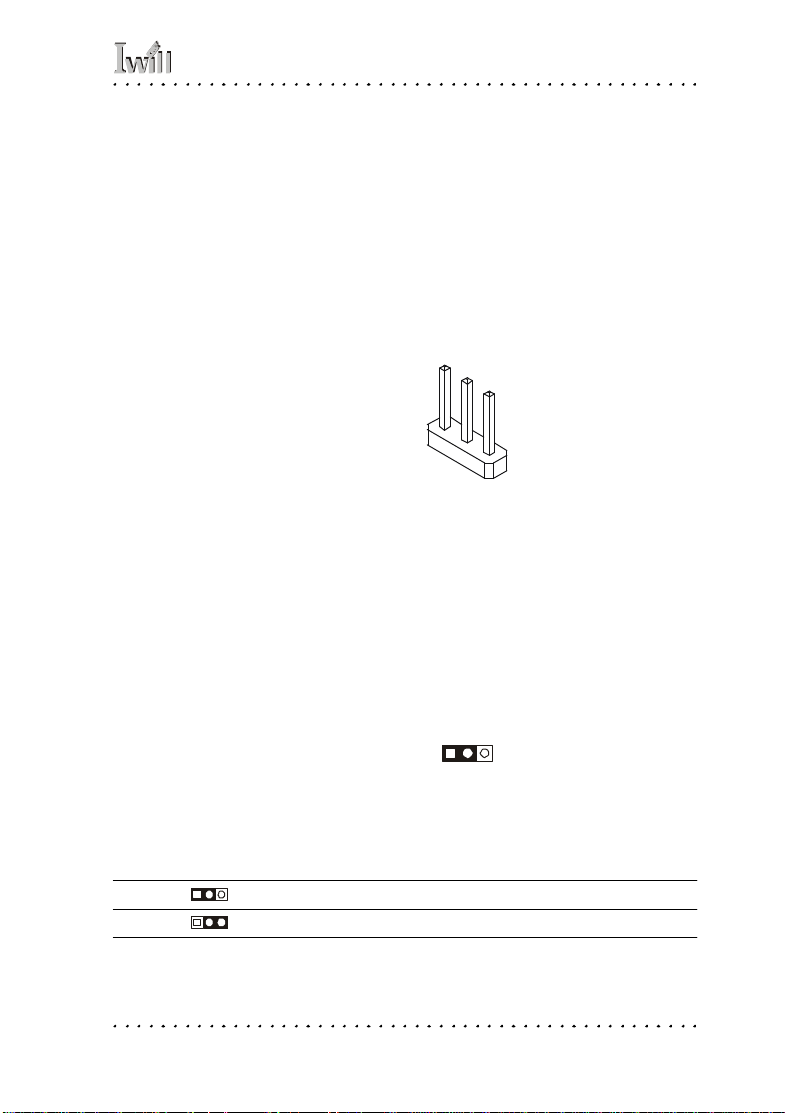

所謂針腳(Jumper)如圖示，其內部是一個金屬，可短路兩 根針腳（例如1-2或2-3），而排列組合之後，就可以達 到某些設定。
JP5：清除CMOS 資料
若您設定了不正確的BIOS參數，導致系統無法正常運作 時，請先關閉一切電源，並將跳線帽移至Pin2-3，數秒後 再移回Pin1-2，即可清除CMOS資料。
JP5：清除CMOS 資料 設定 功能
Short 1-2 Normal(正常狀態) Short 2-3 Clear CMOS(清除CMOS的資料)
15
278
JP8

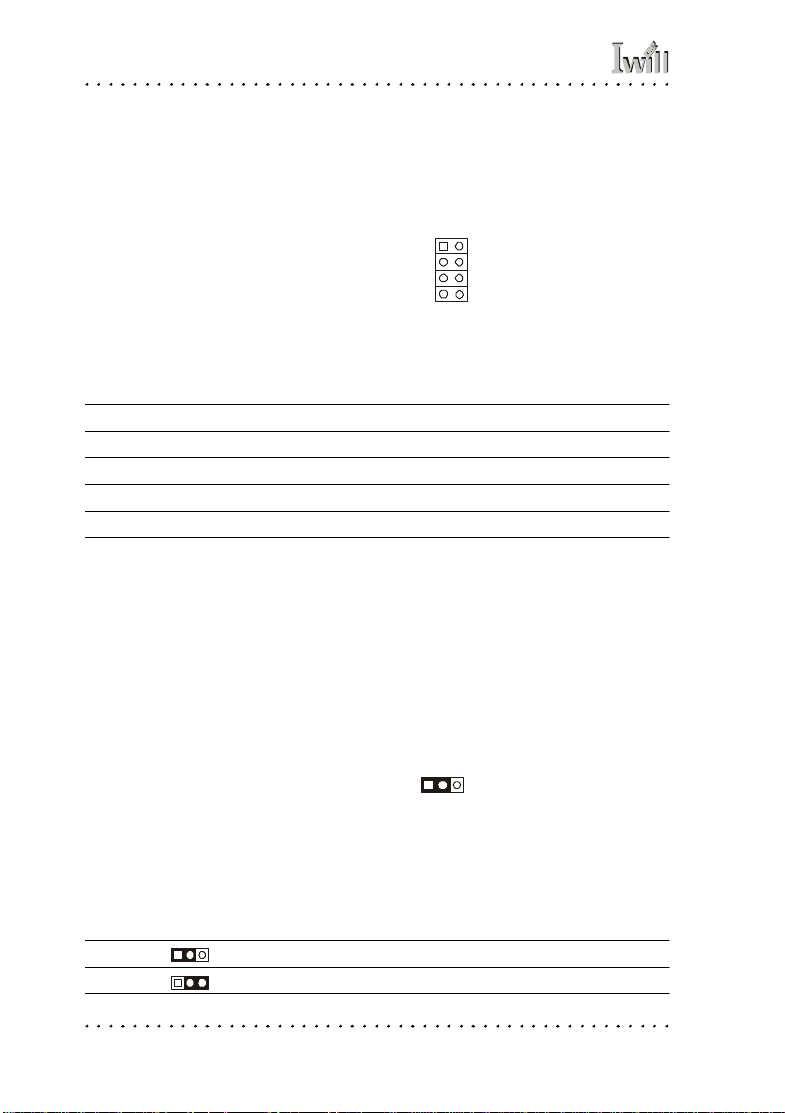

JP10：記憶體電壓設定針腳
此針腳可調整DDR記憶體電壓設定。若您沒有調整CPU 頻率，則不需調整此設定。
JP10
JP10：記憶體電壓設定針腳 設定 功能
open 2.5-Volt (預設值) Short 1-2 2.6-Volt Short 3-4 2.7-Volt Short 5-6 2.8-Volt Short 7-8 2.9-Volt
JP8：通用序列埠備用電壓設定針腳
此針腳為控制USB電壓。若您在BIOS設定為進入省電模 式時可使用USB鍵盤開機，而您的鍵盤需使用 5V電壓 時，請調整此電壓設定。
1
1 2 3
JP8：通用序列埠備用電壓設定針腳 設定 功能
Short 1-2 Disabled USB Voltage 5-Volt (預設值) Short 2-3 Enabled USB Standby Voltage 5-Volt
16
第二章：針腳與插座插槽安裝指南
m P
G A 4 7 8 B
2-2 插槽快速安裝指南

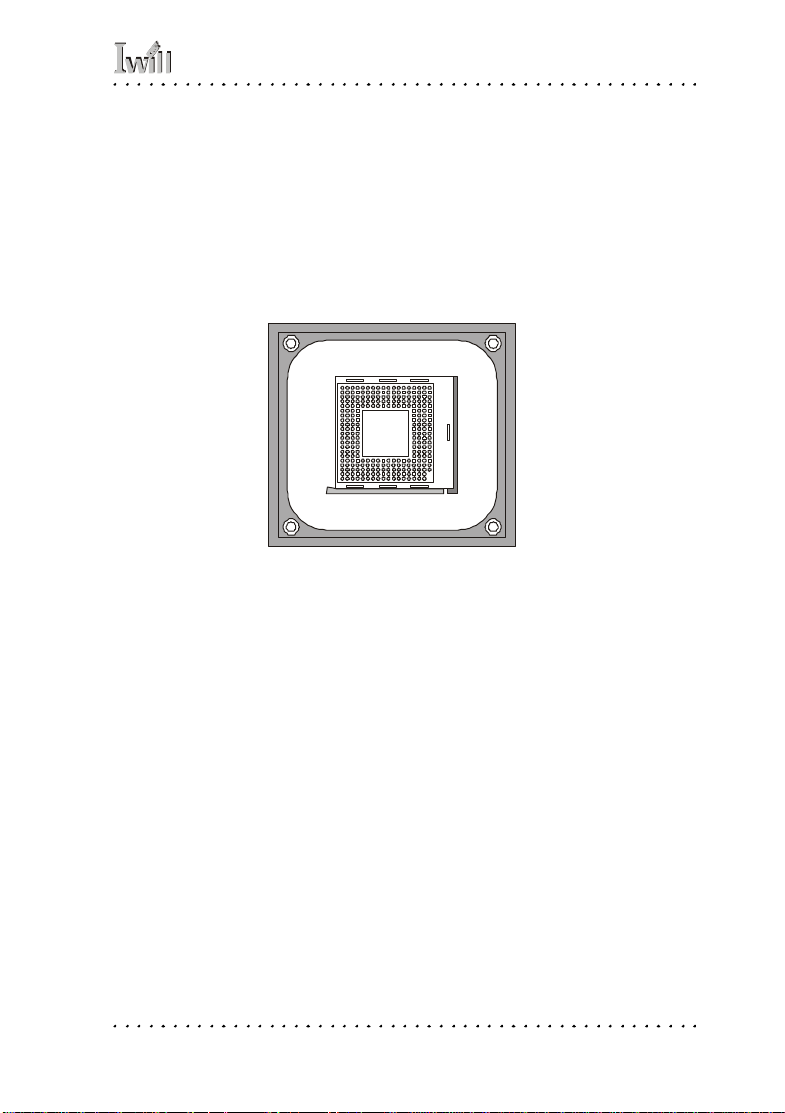

CPU1：CPU 插座
此為可支援Intel Pentium 4 處理器之mPGA478B CPU插 座。在您安裝CPU散熱片及風扇時，請先在主機板上安 裝CPU固定支架。
CPU 插座：
可支援400MHz 和533MHz 之前 端匯流排。
CPU插座/CPU固定 支架
17
J8
J9
DDR 記憶體插 槽：
支援unbuffered 及ECC DDR 記 憶體。 PC1600:200MHz PC2100:266MHz

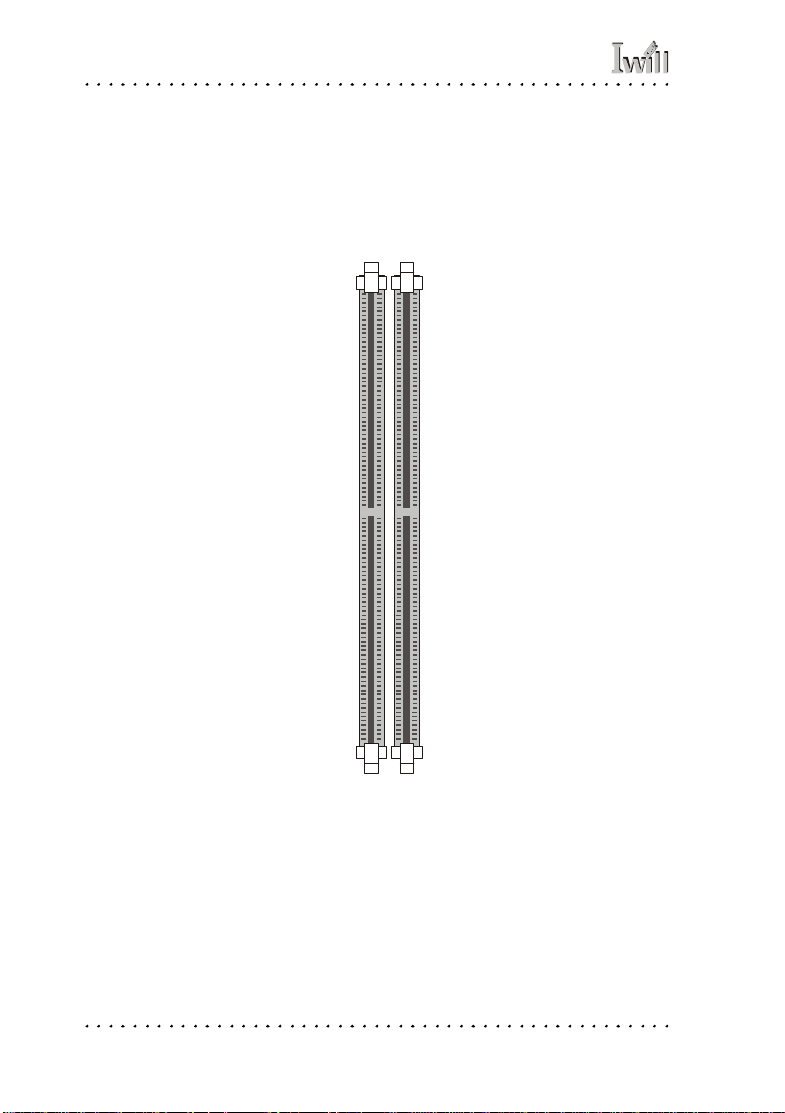

J8,J9：DDR 記憶體插槽
提供兩個DDR記憶體插槽供您安裝DDR 記憶體之用。此 插槽可支援200MHz(PC1600)或 266MHz(PC2100)之DDR 記憶體。最大記憶體容量可支援至2GB。
DDR記憶體插槽
18
AGP1
AGP 插槽：
J12(PCI1)
此插槽僅支援1. 5v 電壓之顯示 卡，請勿使用3. 3V 電壓之顯示 卡。
PCI 插槽：
此PCI插槽符合 PCI2.1/2.2 規 範。
第二章：針腳與插座插槽安裝指南

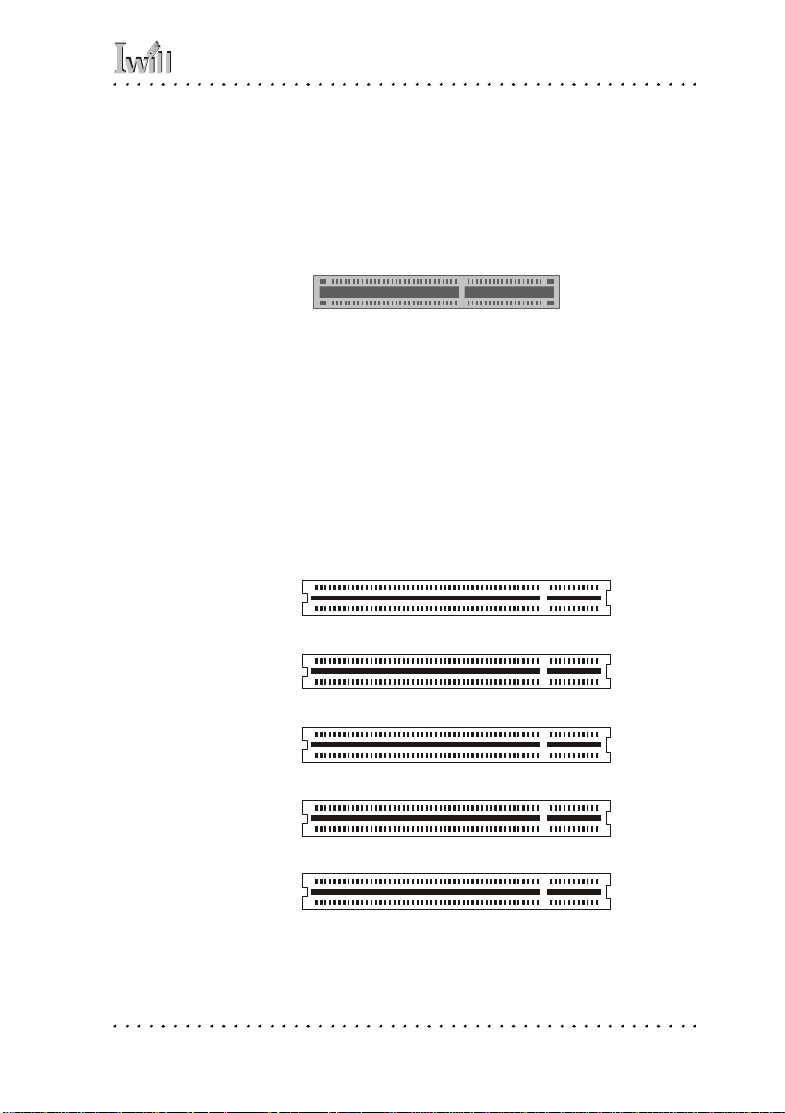

J10：AGP 插槽
本插槽提供您安裝AGP 4X的 AGP(Accelerated Graphics Port)的顯示卡。
AGP 4X插槽
J12,J11,J14,J13,J15：PCI 插槽
提供您五組32bit 33MHz之PCI插槽以供您安裝PCI規格 的介面卡。
J11(PCI2)
J14(PCI3)
J13(PCI4)
J15(PCI5)
PCI插槽
19
J16,17(IDE0,1)
J23(FDD)
IDE 裝置連接 埠：
IDE0,1可支援Ul­tra DMA 33/66/ 100，而IDE2,3則 可支援至ATA­133。

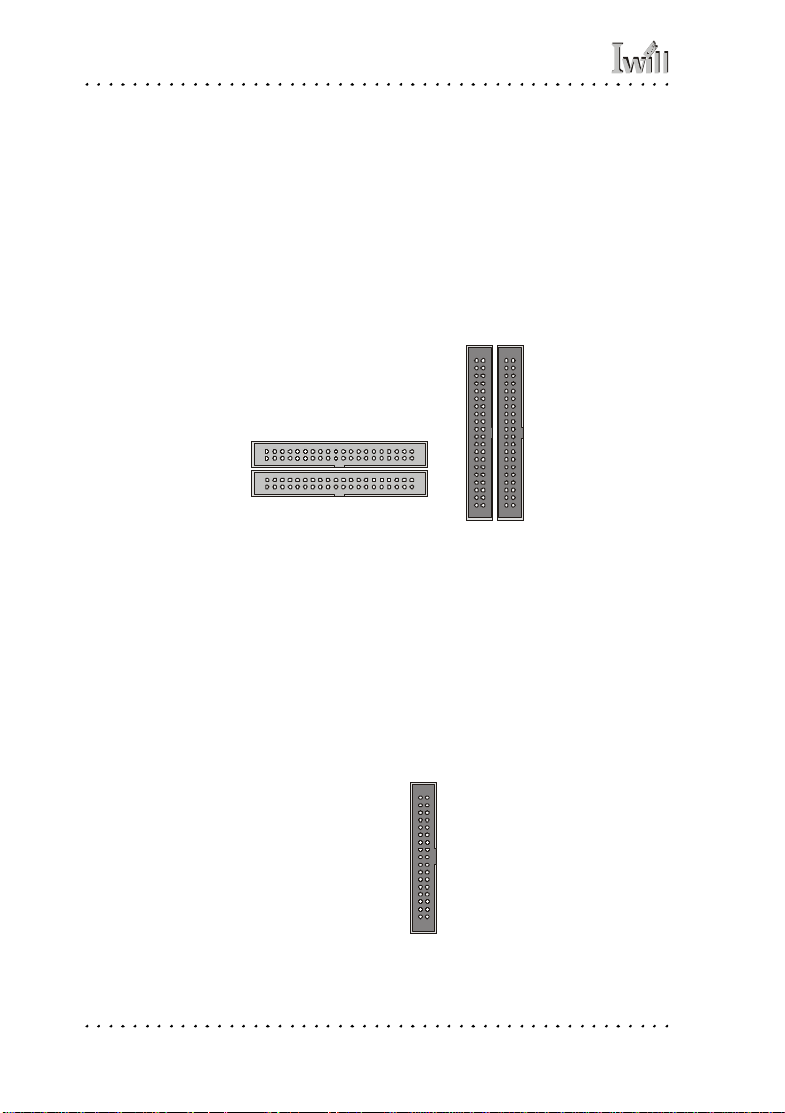

J16,J17,J32,J33：IDE裝置連接埠
此連接埠為連接IDE裝置之用。可連接一個至兩個IDE裝 置(如硬式磁碟機、光碟(燒錄)機、DVD光碟機、ZIP或 LS-120等儲存裝置)。 本主機板內建Promise ATA-133控制晶片，故IDE2,3連接 埠可連接ATA-133之IDE裝置。
J33(IDE3)
J32(IDE2)
IDE裝置連接埠
ATA-133 IDE裝置連接埠
J23：軟碟機裝置連接埠
本連接埠提供您連接軟式磁碟機之用，除了常見的1. 44MB/3.5”軟碟機外，如果您有需求，尚可連接360K,1. 2M/5.25”2.88M/3.5”等軟式磁碟機。
20
軟碟機裝置連接埠
S-ATA 裝置連
J5
J6
J20
J19
接埠：
最高傳輸速率為 150MB/Sec.
第二章：針腳與插座插槽安裝指南

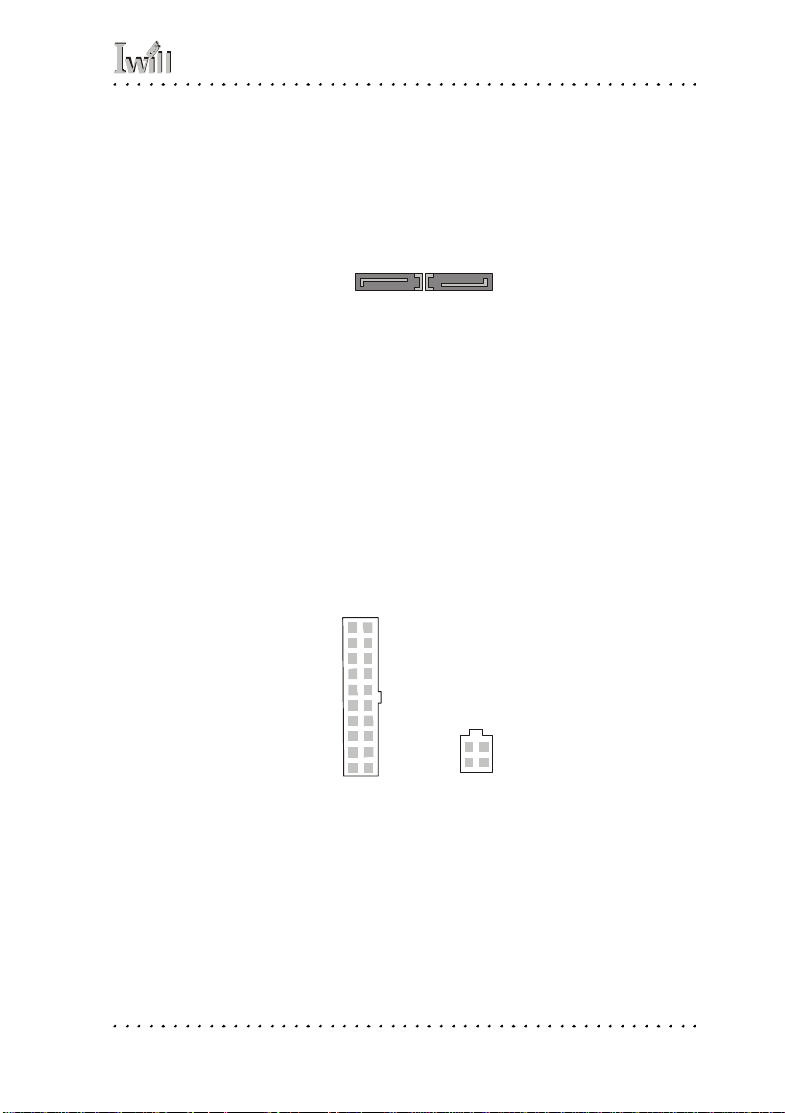

J5,J6：Serial ATA 裝置連接埠(僅供 P4ES)
此連接埠為連接Serial ATA(序列ATA)裝置之用。
Serial ATA裝置連接埠
J20,J19：ATX/ATX12V 電源供應器插座
J20是一個標準的20-Pin 規格ATX電源接頭，請將ATX電 源供應器的電源供應線連接到此接頭。J19是新增加的4­Pin 規格提供12V的ATX接頭。
ATX 規格電源 供應器接頭：
提供一標準的 ATX電源插座及 一ATX 12V的電 源插座。
ATX電源插座
ATX 12V電源插座
21
JP1
1
5
123
J22
J37
123

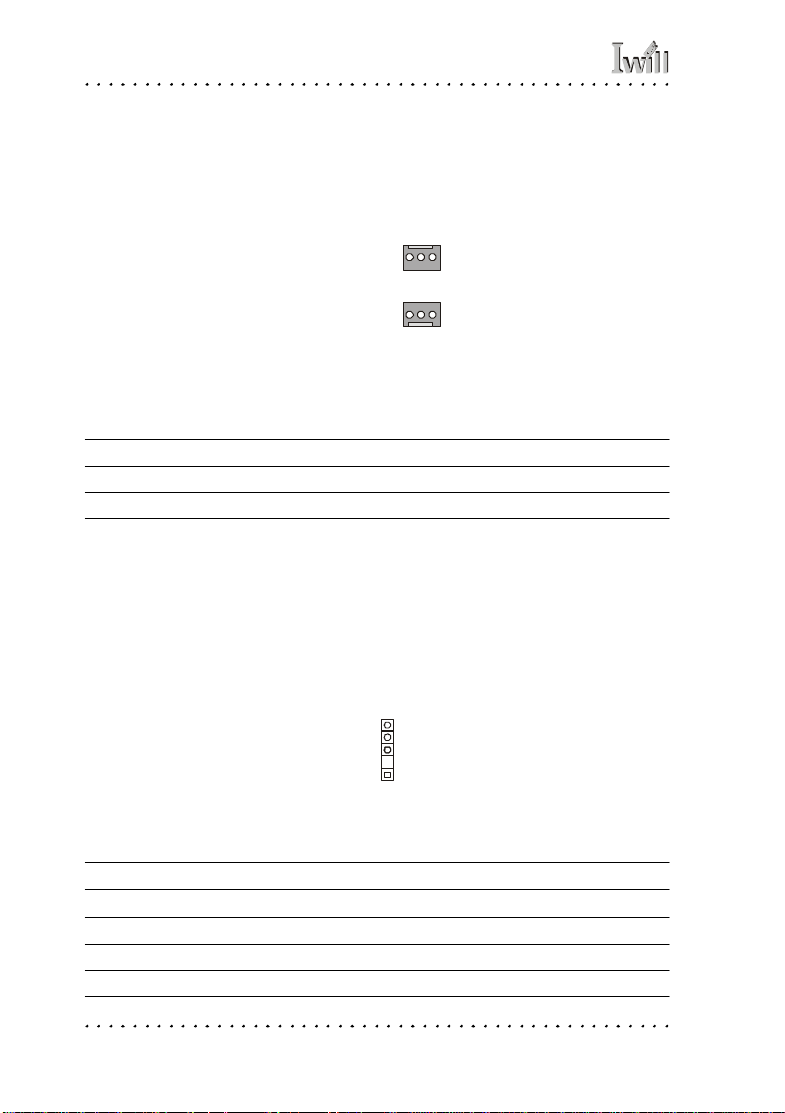

J22,J37：風扇電源接頭
提供一個CPU風扇接頭和三個系統風扇接頭。此CPU及 系統風扇接頭皆可於PC Health中監控其風扇轉速。
風扇電源接頭：
此風扇接頭皆為 3Pin 之電源接 頭。
J22,J37：風扇電源接頭 腳位 說明
Pin 1 Ground Pin 2 +12V Pin 3 Sense
JP1：紅外線裝置連接頭
將紅外線裝置或紅外線組件的連接端連到此針腳，並且調 整BIOS中的設定，即可使用紅外線裝置。
CPU風扇電源接頭
系統風扇電源接頭
紅外線裝置連接頭
JP1：紅外線裝置連接頭 腳位 說明
Pin 1 Voltage 5V Pin 2 Key Pin 3 IR_RX Pin 4 GND Pin 5 IR-TX
22
第二章：針腳與插座插槽安裝指南

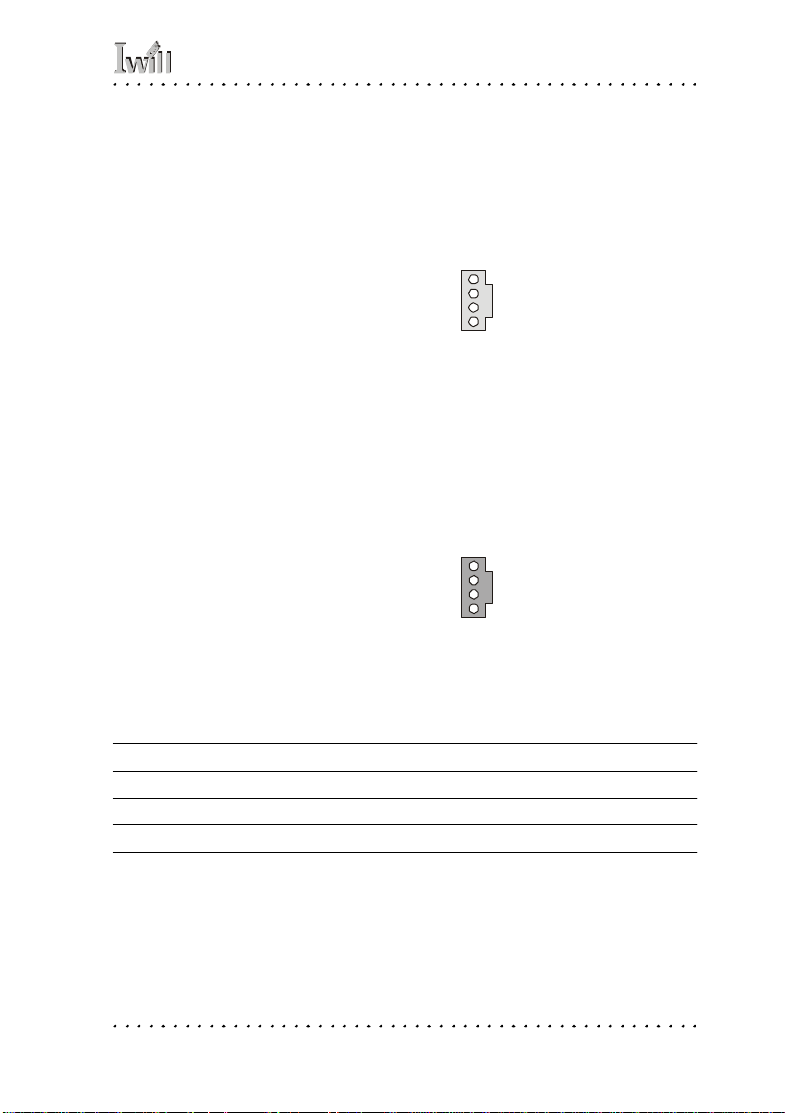

J28:光碟機音效輸入裝置
將CD-ROM之音源線連接至J28，即可由音效卡連接的喇 叭播放CD音樂或音效。
4
J28(CD-IN)
3 2 1
CD音效輸入裝置
J31：輔助音效輸入裝置
如果您有輔助音效裝置需要輸入音效，您可以透過音源線 連接該裝置與本接頭。
4
J31(AUX)
3 2 1
輔助音效輸入裝置
J28, J31：光碟機音效及輔助音效輸入裝置 腳位 說明
Pin 1 Left channel Pin 2 GND Pin 3 GND Pin 4 Right channel
23
1210
J38
J25
JP2

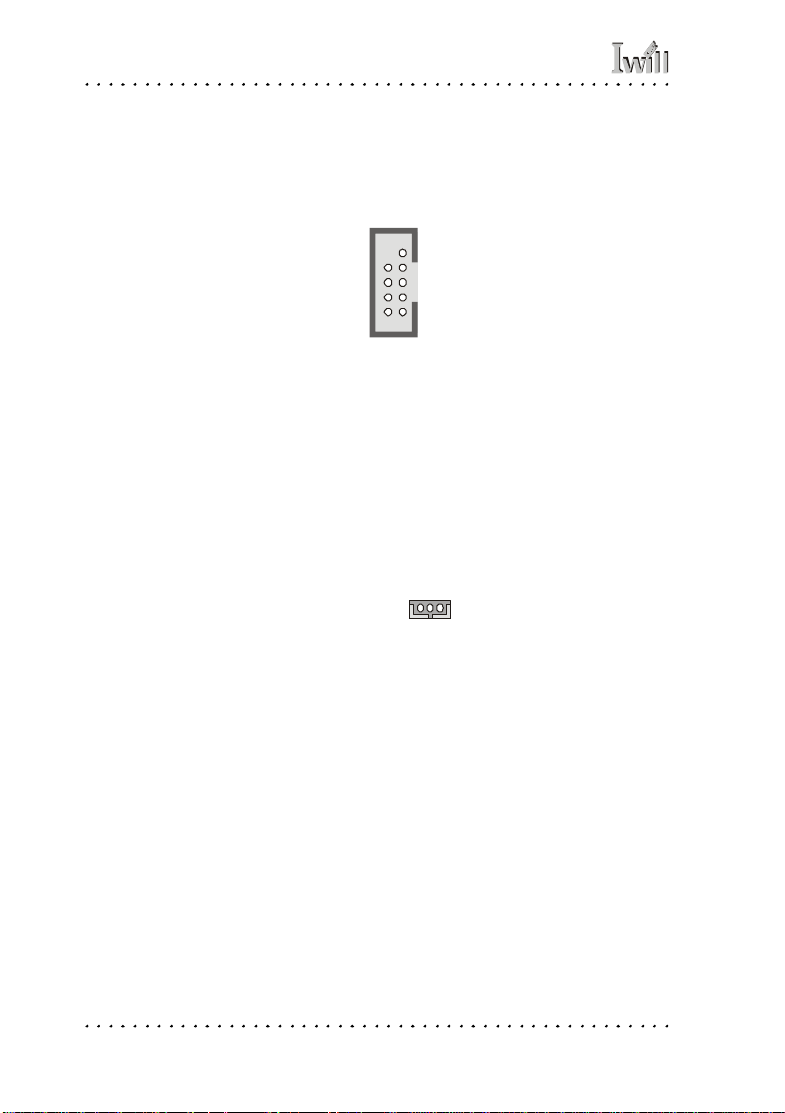

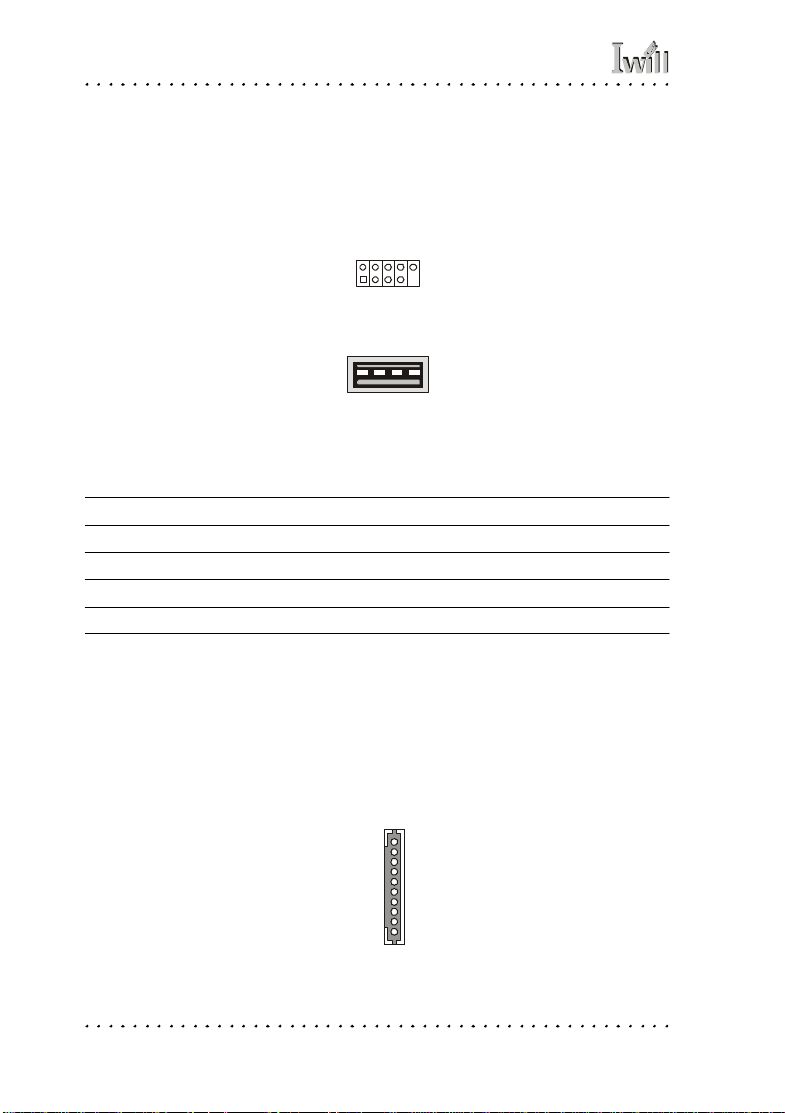

J38,J25：內建通用序列埠及連接頭
J38 為一內建通用序列埠，可連接支援通用序列埠之裝 置。J25為一通用序列埠之連接頭，可外接兩個USB 2.0。
通用序列埠(支援FI Panel)
通用序列埠連接頭
J38：通用序列埠連接頭 腳位 說明 腳位 說明
Pin 1 +5V(fused) Pin 2 +5V(fused) Pin 3 Data- Pin 4 Data­Pin 5 Data+ Pin 6 Data+ Pin 7 GND Pin 8 GND Pin 9 KEY Pin 10 N/A
註：
Memory Stick和 Secure Digital為 共用接頭，請於 BIOS(Integrated Peripherals)中擇 一設定。
24
JP2：MS/SD 連接頭
您可以使用MS/SD卡讀取裝置，連接本接頭之後即可以 由該裝置直接讀取您的MS卡或SD卡。
MS/SD 卡連接頭(支援FI Panel)
第二章：針腳與插座插槽安裝指南
1
2
J30
10
9

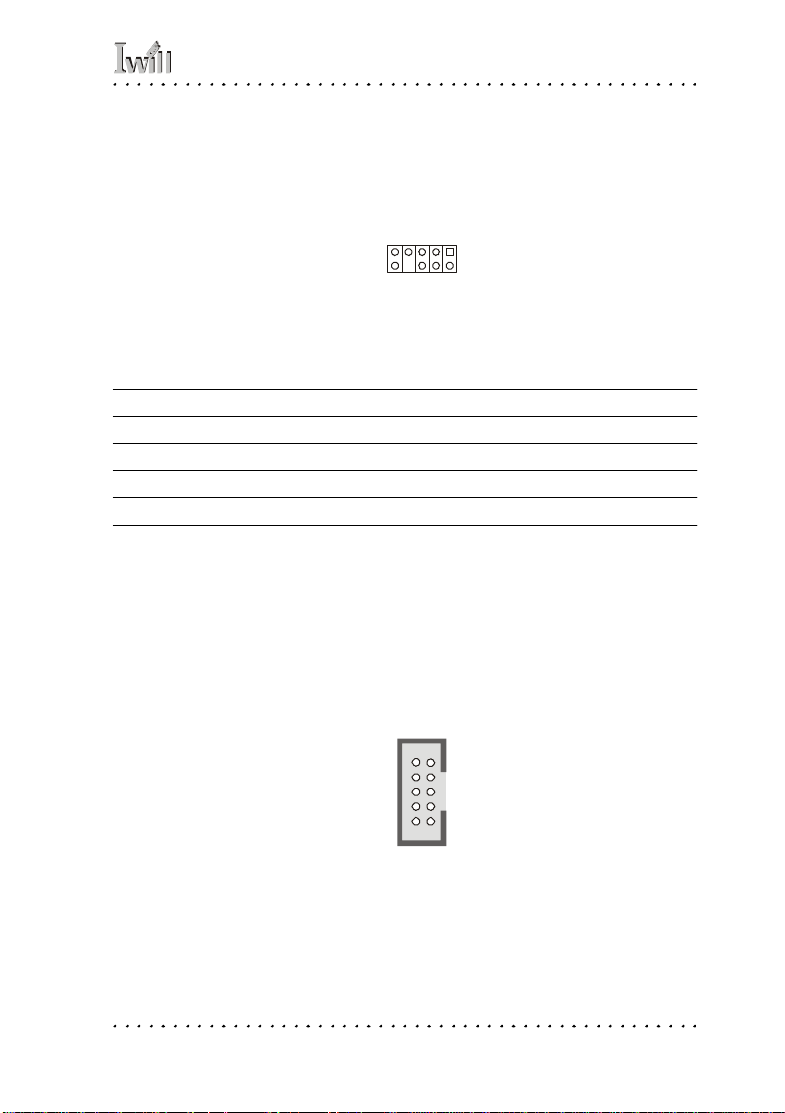

J30：音效裝置連接頭
此連接頭可連接前置面板之音效輸出、音效輸入及麥克風 功能。
音效裝置連接頭(支援FI Panel)
J30：音效裝置連接頭 腳位 說明 腳位 說明
Pin 1 Mic In Pin 2 Ground Pin 3 Mic Power Pin 4 Audio Power Pin 5 RT Line Out Pin 6 RT Line Out Pin 7 Reserved Pin 8 Key Pin 9 LFT Line Out Pin 10 LFT Line Out
J27：Smart Card Reader 連接頭
提供內建多媒體記憶卡的連接埠，連接Smart card reader 裝置之後，即由該裝置可直接讀取您的Smart Card。
J27
Smart Card Reader 連接頭
25
J24(WOL)
J35：串列埠
若您要使用串列埠時，請將您購買附有串列埠的子卡連接 線連接到此J35連接頭，即可使用串列埠。
註：
若要支援網路及 數據機喚醒功 能，請於BIOS (Power Manage­ment Setup)將支 援此功能選項設 為“Enabled”。
J35
串列埠
J24：網路喚醒功能連接頭
若您的網路卡支援遠端喚醒電腦功能，則您將網路卡的連 接線連接到此連接頭時，即可由遠端透過區域網路喚醒您 的電腦。
網路喚醒功能連接頭
26
第二章：針腳與插座插槽安裝指南
J18

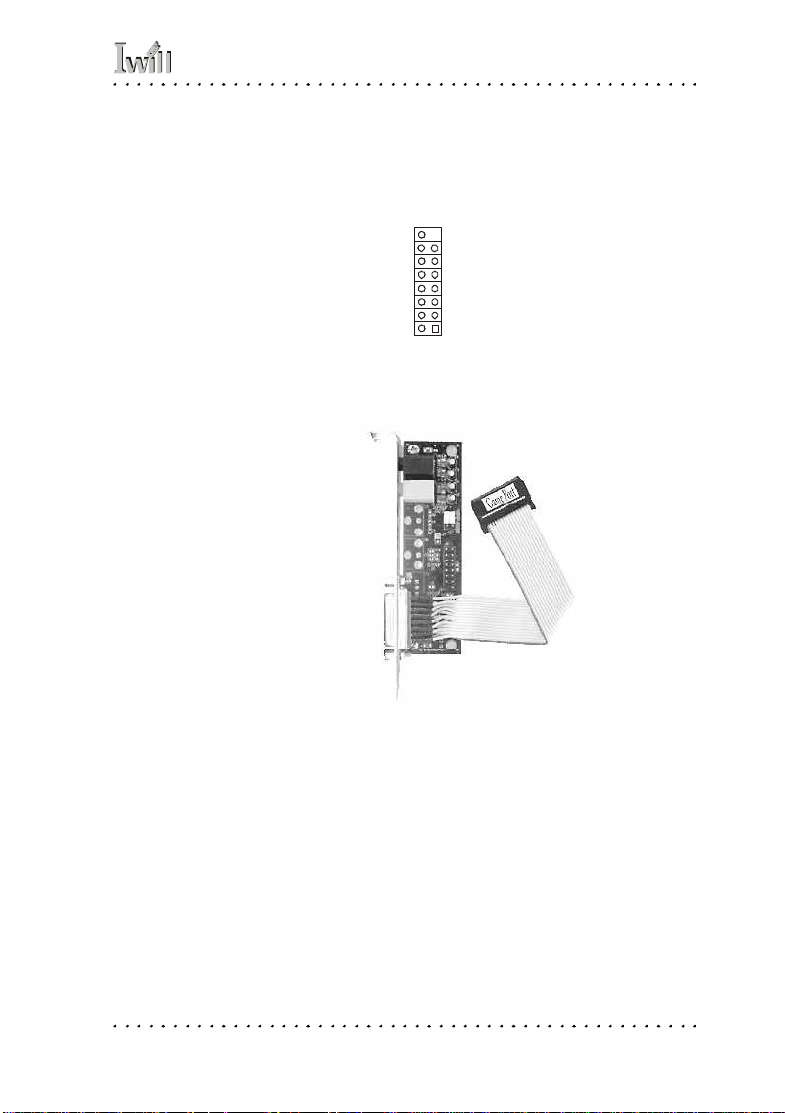

J18：Game port/Midi 子卡連接頭
請將Game port/Midi子卡(選購配備)以連接線連接到此連 接頭，即可安裝Midi樂器或搖桿等裝置。
Game port/Midi子卡連接頭
艾崴6聲道音效子卡附Game Port (選購配備)
27
ATA-133 LED

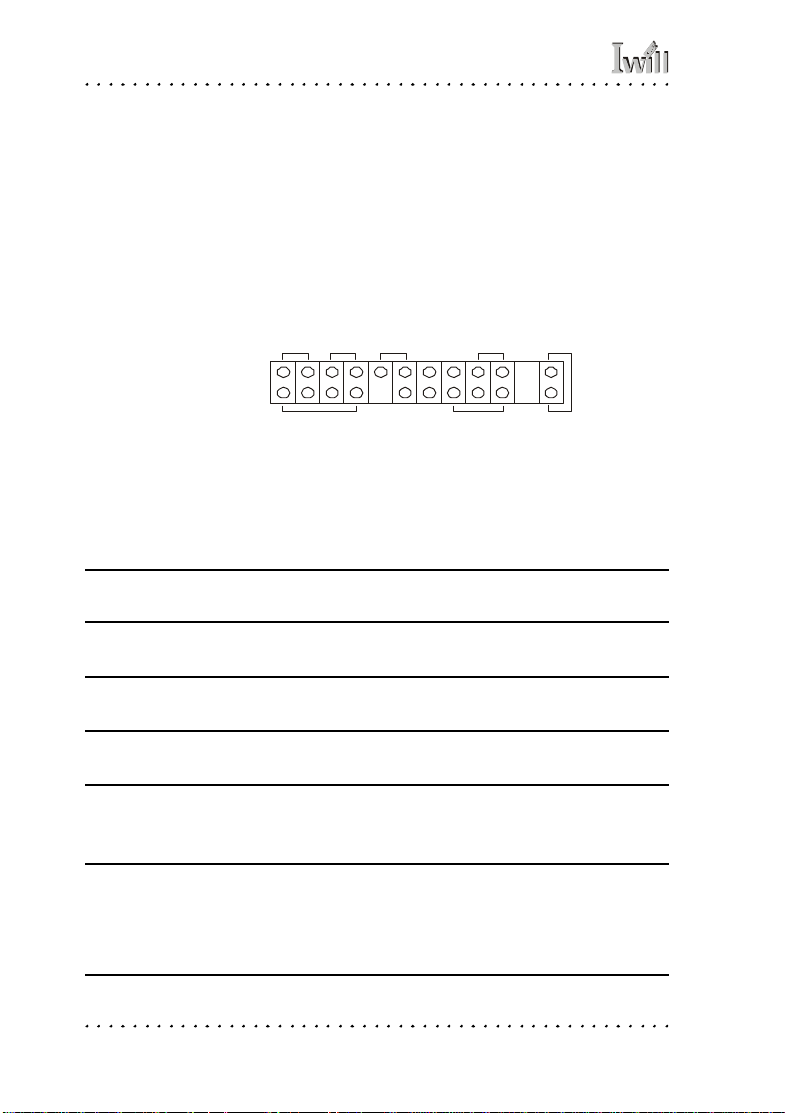

J21：機殼面板控制連接頭
本連接頭提供電源開關、ACPI省電開關、IDE裝置指示 燈、系統重置開關、系統電源指示燈、系統喇叭等功能。 要使用這些功能前，請將機殼上的對應電源連接線連接到 對應的連接腳位，方能正確使用。
註：
請注意電源線之 極性。
12 24
Speaker
IDE LED ACPIReset
System LED
功能 腳位 說明
電源開關 1,13 無極性，插反仍可動作。 ACPI省電開關 3,4 Pin 3:正極(+)
Pin 4:負極(-)
IDE裝置指示燈 7,8 Pin 7:正極(+)
Pin 8:負極(-)
ATA-133裝置指示燈 9,10 Pin 9:正極(+)
Pin 10:負極(-)
系統重置開關 11,12 Pin 11:系統重置訊號輸入
Pin 12:接地
系統電源指示燈 15,16,17 Pin15:+5v 電源
Pin16:空腳 Pin17:接地
系統喇叭 21,22,23,24 Pin21:+5v電源
Pin22:空腳 Pin23:空腳 Pin24:喇叭訊號輸入
Power On
1
13
28
註：
麥克風、音效輸出、音效輸入
後置環繞輸出
中置環繞重低音輸出
此背版為特殊規 格，請使用本主 機板所附的後機 殼擋板。
第二章：針腳與插座插槽安裝指南

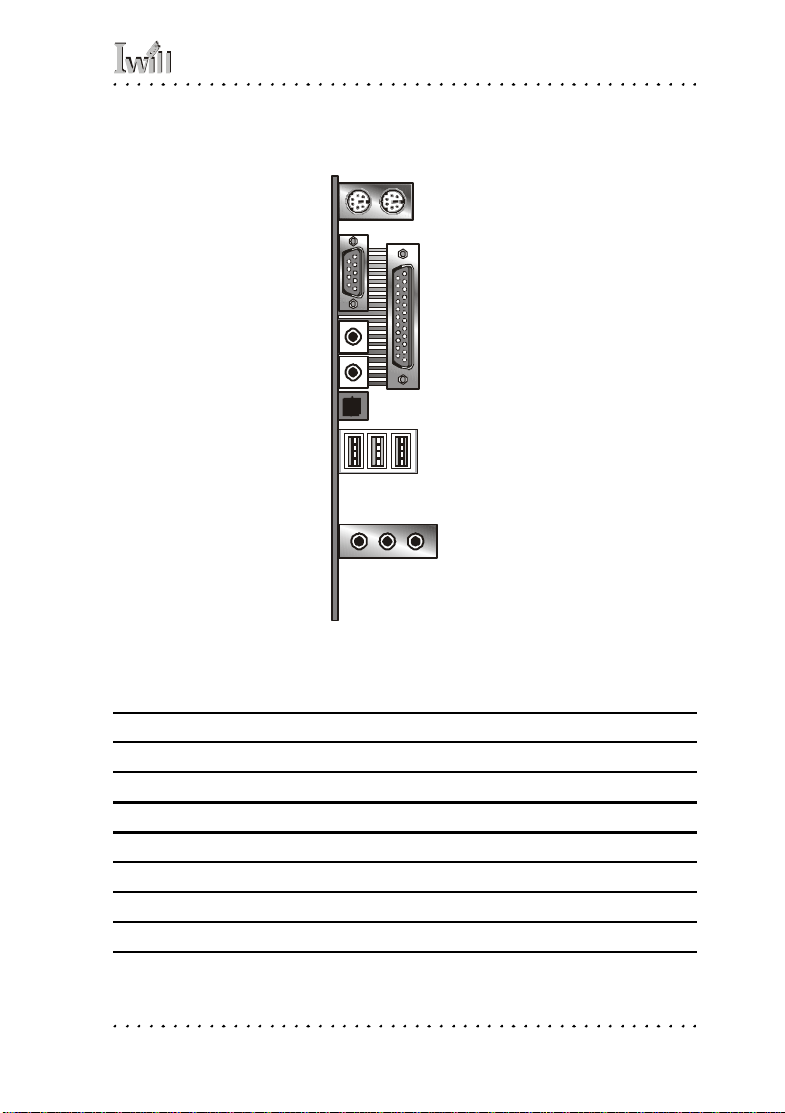

2-3 背版元件與安裝說明
PS/2鍵盤,滑鼠
序列埠
S/PDIF
輸出
通用序列埠
平行埠
/
功能 說明
PS/2滑鼠 連接PS/2滑鼠之用 PS/2鍵盤 連接PS/2鍵盤之用 序列埠 COM埠，連接序列裝置(如外接數據機) 平行埠 連接印表機，但也可以連接其他同介面裝置 後置環繞輸出 連接後置環繞喇叭 中置環繞/重低音輸出 連接中置環繞及重低音喇叭 S/PDIF輸出 連接數位音效裝置 通用序列埠 連接USB裝置 音效裝置接頭 麥克風、音效輸出、音效輸入
29
30
第三章：硬體快速安裝指南
第三章 硬體快速安裝指南
3-1 前言
硬體快速安裝指南僅供您參考，若您對以下的安裝說明還 不是十分明瞭以及確定的話，請您請教其他有經驗的人 士、參考坊間的DIY電腦書籍或是請技術人員幫您安裝， 否則可能會損壞硬體或是造成其他的困擾。
正式安裝前，請再次參閱0-3 節『安裝前注意事項』的 說明。
3-2 安裝順序說明
這是一般安裝電腦主機板與相關配件的順序。我們建議您 依照以下的順序安裝主機板與配件：
1. 安裝主機板至機殼中
2. 參考手冊內容調整針腳設定
3. 安裝中央處理器與處理器散熱裝置

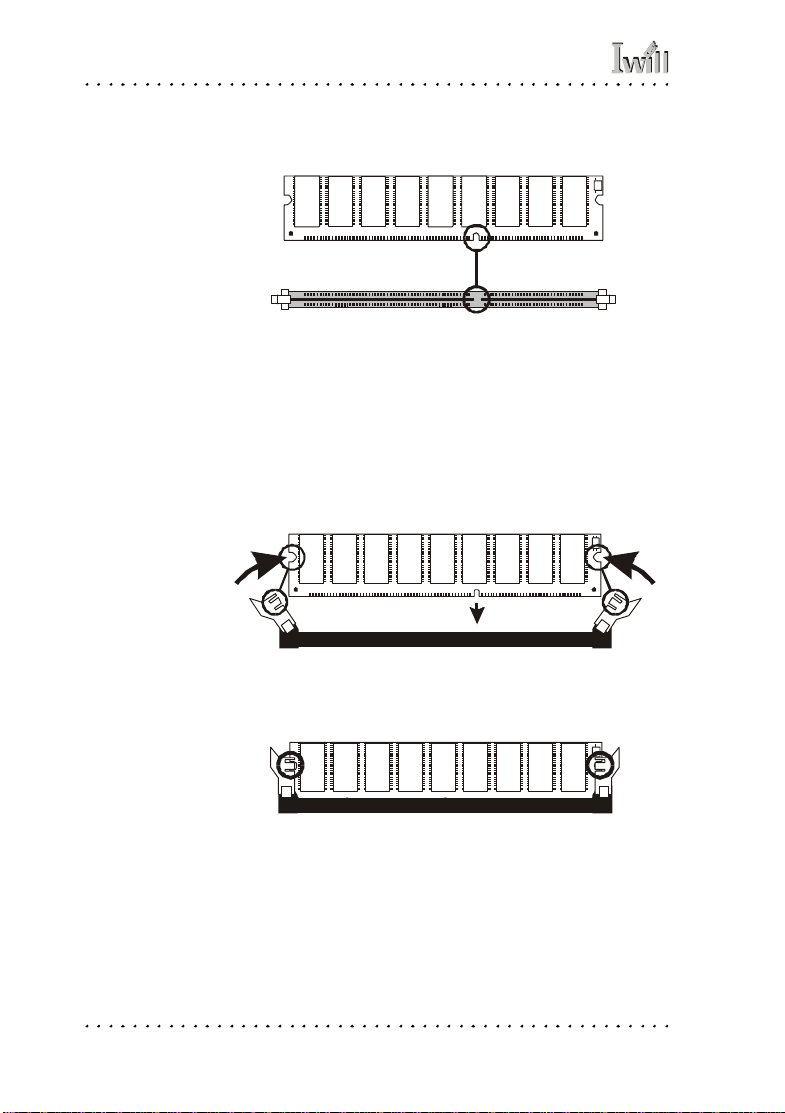

4. 安裝DDR記憶體模組
5. 安裝所有介面卡與周邊裝置
6. 連接所有面板控制線、訊號線、排線、電源供應線
7. 設定BIOS組態
8. 安裝作業系統、修正程式、驅動程式、應用軟體
31
P R O M I
S E
P4E
S
J19
J18
JP2
J20
J27
J35
JP8
J16,17(IDE0,1)
3-3 安裝細節說明
1.安裝主機板至機殼中
請注意您機殼內部有一金屬側板，應該可以拆下(請閱讀 機殼手冊或請教您的機殼供應商)，該側板上方有許多固 定孔，請將主機板上的安裝孔與其對應，並將銅柱或是塑 膠基腳(側版沒有對應孔時)分別安裝上去，並以螺絲加上 墊片固定(勿鎖過緊)。請確定主機板已經確實固定到側板 上並且沒有短路到任何線路。
J22
mPGA4 78B
32
J30
J5 J6
固定孔
JP1
J28(CD-IN)
J12(PCI1)
J11(PCI2)
J14(PCI3)
J13(PCI4)
J15(PCI5)
CPU1
J10(AGP)
J37
J24(WOL)
J23(FDD)
J8 J9
JP10
J25
J38
JP5
J33(IDE3)
J32(IDE2)
J21

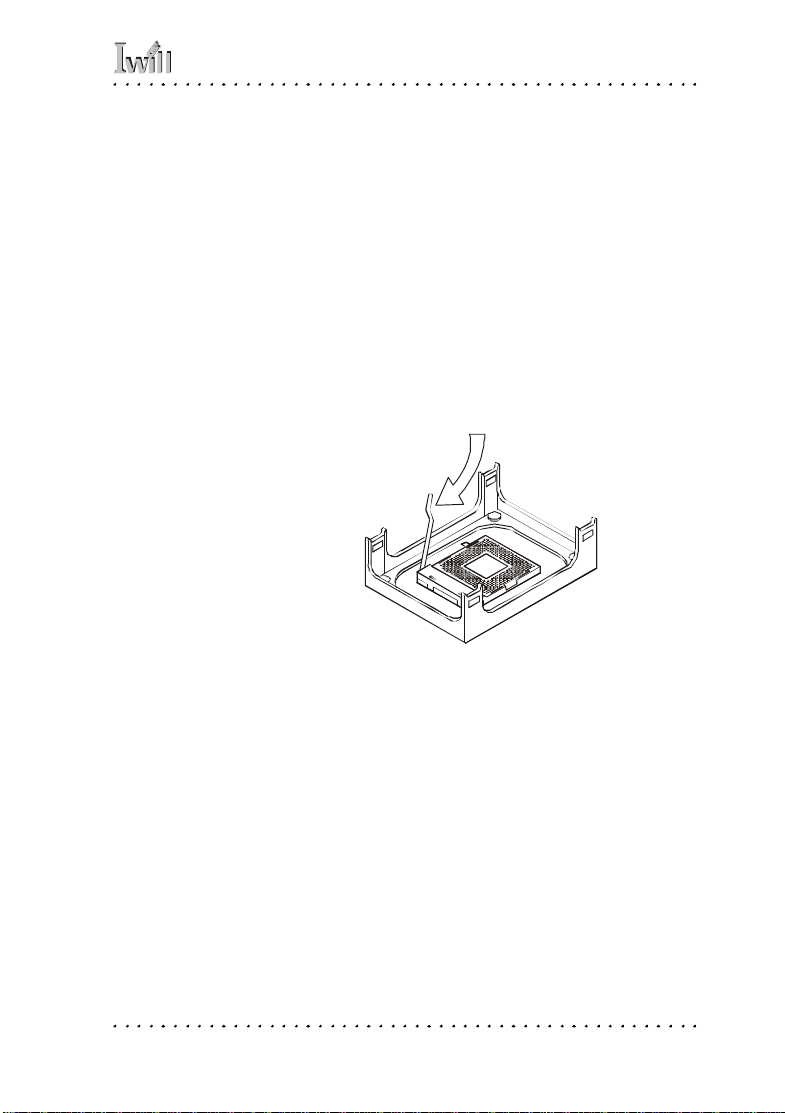

步驟 1 ：
請將Socket 478 插座旁的ZIF
（Zero Insertion
Force, 省力壓 桿），輕輕壓 下往外推，並向 上拉起。
第三章：硬體快速安裝指南
2.參考手冊內容調整針腳設定
請參考手冊『第二章針腳與插座插槽快速安裝』說明。
3.安裝處理器與處理器散熱裝置
本主機板支援Pentium 4處理器，需安裝散熱裝置方能穩 定運作。以下的圖示為安裝一478腳位的Pentium 4處理器 以及盒裝原廠散熱裝置為例。如果您購買的是非盒裝的 Pentium 4處理器，請另外購買散熱裝置，並詢問供應商其 安裝方式。
33

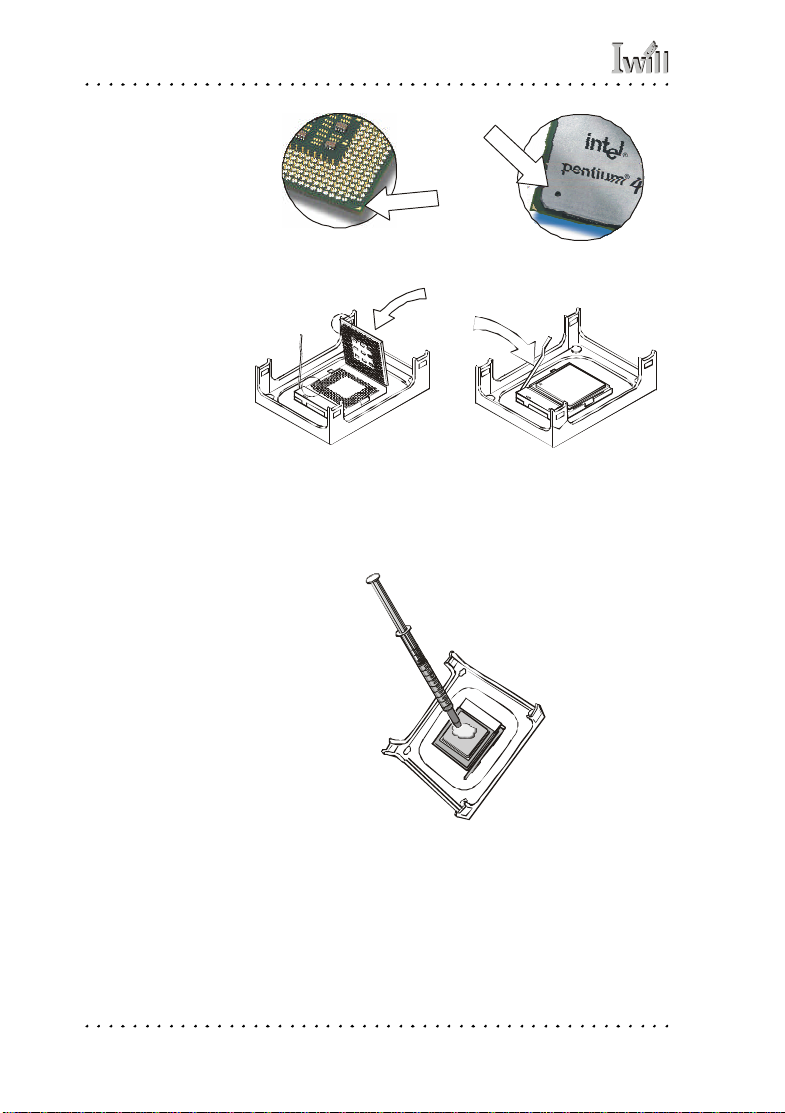

步驟 2 ：
安裝Pentium 4處 理器，請注意針 腳的排列方式， 缺角為參考基 準。 確定安裝妥當 後，壓下壓桿固 定處理器。
步驟 3 ：
請在CPU表面塗 上一層導熱膏， 請不要塗太厚， 薄薄一層覆蓋 CPU表面即可。
m
P
G
A
4
7
8
B
34

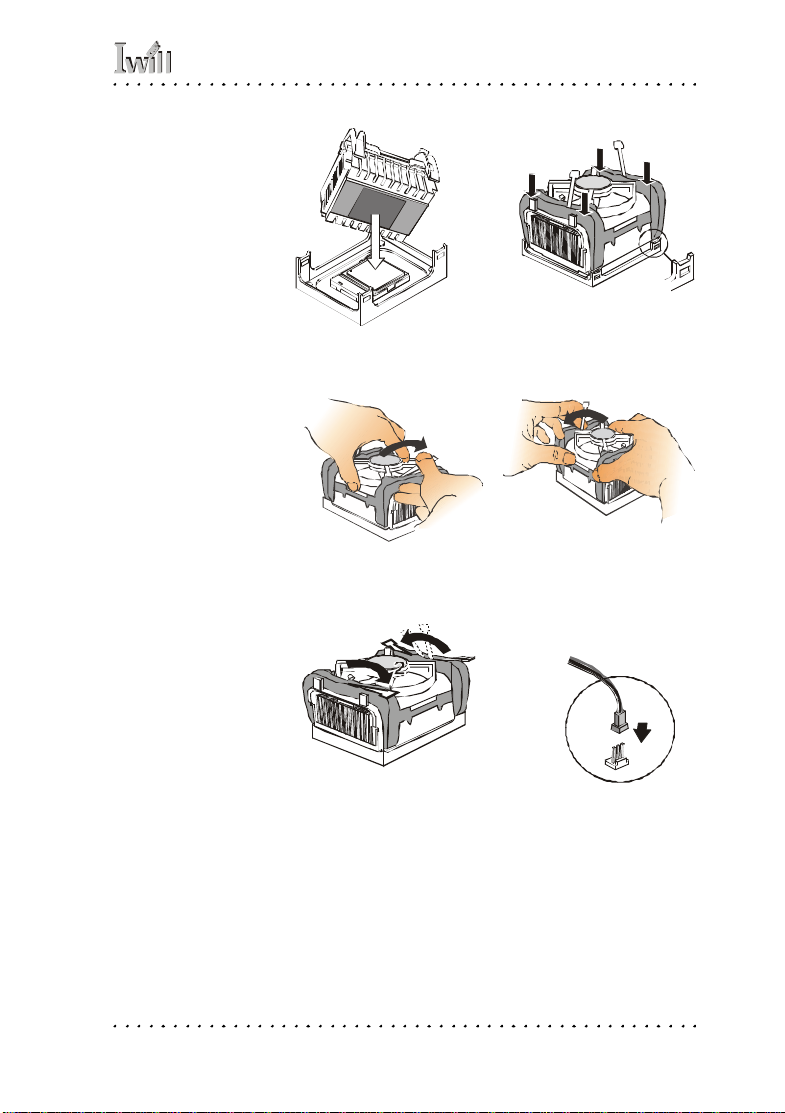

步驟 4 ：
把散熱器對準位 置安裝至CPU固 定架上。並將4 個卡筍固定到基 座上，將兩個壓 桿分別壓下。
第三章：硬體快速安裝指南
步驟 5 ：
最後再將風扇電 源插到3Pin插座 (JCFAN1)即可。
35
步驟 1 ：
請先將記憶體插 槽兩旁的固定卡 榫向外扳開，確 定記憶體模組與 插槽方向無誤 後，即可將記憶 體安裝至插槽 內。
步驟 2 ：
最後將插槽兩旁 的固定卡榫卡緊 記憶體的兩邊固 定勾，即可完成 安裝。
4.安裝 DDR 記憶體模組
36
第三章：硬體快速安裝指南
5.安裝介面卡與周邊裝置
由於介面卡與周邊裝置的種類繁多，所以安裝方式請參考 您的介面卡與周邊裝置的使用手冊。
6.連接各種排線面板控制線、排線、訊號線、 電源供應線
請參考本手冊『2-3 插座與接腳設定的快速安裝指南』 說明。
7.設定 BIOS 組態
請參考本手冊『第四章BIOS 設定』說明。
8.安裝作業系統、修正程式、驅動程式、應用 軟體
請參考本手冊『第五章驅動程式與相關軟體安裝』說 明。
37
38
第四章 BIOS 設定
4-1 BIOS 基本設定
更新 BIOS
您可以藉由我們的網站：http：//support.Iwill.net下載最新 的BIOS映像檔以及更新程式AWDFLASH.EXE。透過更 新程式，您可以更新BIOS的最新版本。
如何進入 BIOS設定
開啟系統電源後，電腦會開始進行開機自我測試的動作。 在電腦偵測IDE裝置前，您可以按下<Del>鍵以進入BIOS 設定畫面。或者您可以在螢幕下方顯示出 “Press DEL to enter SETUP”的訊息後，按下<Del>鍵即可進入BIOS設 定畫面。如果您來不及在該訊息消失前按下<Del>鍵，您 可以將電腦關機後再重新開機，或直接按下機殼前方面板 上的“RESET”鍵重新開機。或者，同時按下<Ctrl>、 <Alt>、<Del>三個鍵以執行暖開機的動作。
第四章：BIOS 設定
在沒有充分了解各個BIOS選項的意義時，請勿任意變更 預設值，以免影響系統的穩定性及造成硬體(如中央處理 器、記憶體)等的損害。
39
按鍵功能說明
↑ 將游標移到上一個選項 ↓ 將游標移到下一個選項 ← 將游標移到左邊的選項 → 將游標移到右選的選項 <Esc> 離開現有的選單，回到BIOS的主畫面。
或是不儲存直接離開BIOS設定程式 <PgUp>,<+> 改變設定狀態，或增加欄位中的數值內容 <PgDn>,<-> 改變設定狀態，或減少欄位中的數值內容 <F1> 一般項目的協助說明 <F2> 目前設定項目的協助說明 <F5> 載入之前的設定值 <F6> 載入BIOS的失效－安全預設值 <F7> 載入BIOS最佳化效能預設值 <F10> 儲存現有的設定值並離開BIOS設定程式
若您更改了BIOS的設定值後，導致無法正常開機，請您執行清除CMOS資 料的動作。詳細設定請參考本手冊『2-1 針腳設定安裝指南』說明。
40
第四章：BIOS 設定
4-2 Main Menu
當您進入BIOS 的設定程式之後，螢幕上便會出現主選 單。主選單顯示了BIOS支援的各種設定類別。您可以利 用方向鍵，將游標移到您所想要的選項，再利用Enter進 入子選單或者是載入預設值與離開BIOS設定。螢幕底部 顯示出該設定功能的主要項目與說明以供參考。
主畫面功能
41
4-3 Standard CMOS features
q 在標準CMOS參數的設定中，共有日期，時間，硬式
與軟式磁碟機的設定。請利用方向鍵，Enter鍵，以及 <PgUp> / <+>鍵與<PgDn> / <->鍵更改每一個項目的設 定值。
q IDE裝置設定為自動偵測，您不需重新設定。軟碟機
及其他裝置請使用標準設定即可。
q 如果您想自行設定硬碟機的各項參數，請確定您完全
的了解各項參數所代表的意義，並且參照硬碟廠商的 說明，做出正確的設定值。
標準 CMOS參數設定
42
第四章：BIOS 設定
4-4 Advanced BIOS Features
此為標準設定畫面，可不需重新設定。若您要變更設定請 詳細了解功能後再行更改設定。
此功能選單提供包含選擇開機所使用的裝置/順序，及其 他開機相關設定選項。
q 您可更改您想要的開機使用裝置/順序及開機相關設
定。若使用UDMA 133或SATA為開機裝置，請於選 項“Onboard Devices Load Order”設定，並將開機 順序選項設為“PCI DEVICE”。 註：若為P4E則無SATA選項。
q 如果您有設定使用者密碼，請將“Security Option”
設為“System”，則每次開機及進入BIOS皆需輸入您 所設定的密碼。
q 如果您是使用OS/2 作業系統，而使用的記憶體大於
64MB，請將選項變更設定為“OS/2”。
BIOS 進階設定
43
4-5 Advanced Chipset Features
此為標準設定畫面，可不需重新設定。若您要變更設定請 詳細了解功能後再行更改設定。
此功能選單含設定晶片組、BIOS快取功能及選擇AGP取 用記憶體功能。
q 我們不建議您更改“Memory Hole AT 15M-16M”選
項以上的設定。
q 您可以更改處理器降速的維持時間設定和AGP取用記
憶體的容量設定。
晶片組進階參數設定
44
第四章：BIOS 設定
4-6 Integrated Peripherals
此為標準設定畫面，若您要變更設定請詳細了解功能後再 行更改設定。
此功能選單為系統週邊功能設定及開機模式設定等。
q 您可更改系統週邊裝置之設定。 q 於DOS下要使用USB介面的鍵盤及滑鼠，請將設定改
為“Enabled”。
q 若您的顯示卡為支援PCI Slot時，請將Init Display First
選項設定改為“PCI Slot”。
q “POWER ON Function”可依需要選擇不同的開機方
式。其預設值為“BUTTON ONLY”。
整合周邊設定
45
q 若不需使用COM2，則可將Onboard Serial Port 2選項
設定為“Disabled”
q 如果要使用紅外線功能，則需在“UART Mode
Select”設定。在此選項下4個選項皆為紅外線功能的 相關設定，可依需要做調整。
q 您可依需要修改平行埠運作模式及相關設定。若不需
要使用內建的Game/MIDI連接頭則可將此功能設定為
“Disabled”。
q 當您需要啟用內建的MS/SD連接介面時，請於“MS/
SD Port Address”及“MS/SD Port IRQ ”設定一位 址和IRQ。(請勿與其他週邊使用相同位址及IRQ)。 MS及SD為共用連接頭，所以請於“MS/SD Port Mode” 擇一設定。
46
第四章：BIOS 設定
4-7 Power Management Setup
此為標準設定畫面，可不需重新設定。若您要變更設定請 詳細了解功能後再行更改設定。
此功能選單為電源管理設定。
q 使用者可選擇省電模式最小設定、最大設定或使用者
自行選擇。
q Soft-Off by PWR-BTTN(電源關機按鈕模式)這個選項可
以設定關機按鈕的模式。Instant-Off(立即關機)或Delay 4 Sec(遲延4秒關機)。
q 您可在Resume by Alarm 設定時間與日期“啟動”或
是“喚醒”您的電腦(如同鬧鐘的功能)。
電源管理設定
47
4-8 PnP/PCI Configurations
此功能選單為隨插即用和其他PCI匯流排設定等。
q 如果安裝新的界面卡而系統重新設定組態之後發生與
作業系統的衝突而無法開機時，請將“Reset Configu­ration Data”設定為“Enabled”。
q Award隨插即用BIOS基本上能自動偵測與設定絕大多
數的隨插即用規格相容的周邊。而這項功能必須作業 系統支援隨插即用的功能，如果將本選項設定為
“Manual”，即可進入本項之後的子選單以選擇特定的
資源。
q 選項“PCI/VGA Palette Snoop”為可允許BIOS 預先
監視顯示卡的狀態，並修正顯示卡傳輸給影像解壓縮 卡(MPEG card)的訊號。此選項可以改善使用影像解壓 縮卡後，開機時畫面反白的現象。
PnP 與 PCI 的組態設定
48
第四章：BIOS 設定
4-9 PC Health Status
此功能選單顯示您的電腦系統狀況，其會監視您的中央處 理器及系統的溫度、風扇轉速與電壓。
硬體監控
49
4-10 IWILL Smart Setting
此為標準設定畫面，可不需重新設定。若您要變更設定請 詳細了解功能後再行更改設定。
此設定的主要功能有自動偵測CPU頻率與手動調整CPU 頻率及內建SATA功能設定等。
q 選項“Spread Spectrum”預設值為關閉，以減少不
必要的效能損失。特別是您的處理器超過正常使用頻 率運行時，更建議關閉此選項。
q 本主機板可手動微調 CPU頻率，最高可由
133MHz~165MHz，每隔1MHz為間格來調整。建議您 採用自動偵測，以免損壞處理器。若您要變更設定請 詳細閱讀您的CPU規格及功能後再行更改設定。
q 本主機板可自動偵測倍頻，建議您採用預設值，以免
損壞處理器。若您要變更設定請詳細閱讀您的CPU規 格及功能後再行更改設定。
q 內建 UltraATA133及SerialATA 功能選項預設值為
“Enabled”，若不使用則可關閉此選項。
q 本主機板可調整 CPU電壓，其預設值為“Auto”。其
電壓可由1.100v~1.850v每隔0.025v為間格來調整。建 議您採用自動偵測，以免損壞處理器。若您要變更設 定請詳細閱讀您的CPU規格及功能後再行更改設定。
50
第四章：BIOS 設定
艾崴智慧設定
此畫面為P4ES，若為P4E則無Onboard SerialATA選項。
本公司再次強調，雖然本公司主機板可以運行於超過規範 的頻率，但基於PCI、晶片組及處理器的規格限制，我們 不對超出規格以外的運作頻率提供保證。
51
4-11 Load Fail-Safe Defaults
選擇此選項按<Enter>鍵並且在對話框出現時按下<Y>即可 載入系統預設之最大效能。
載入預設安全模式
4-12 Load Optimized Defaults
52
選擇此選項按<Enter>鍵並且在對話框出現時按下<Y>，您 就可以載入最穩定但是最佳效能的BIOS設定。
載入預設最佳效能化模式
第四章：BIOS 設定
4-13 Set Supervisor password
這是最高管理者的密碼設定，如果您設定了這組密碼，而 並未將其解鎖的情況下，其他下方的User Password設定並 且解鎖進入BIOS後，所有的選項也不能使用。所以對於 一般單人使用者，我們建議您不要設定這組密碼，只需設 定User Password即可。
設定監督者管理密碼
53
“System”，當您每次進入BIOS時，就必須輸入密碼，這
4-14 Set User Password
這是BIOS密碼設定的選項，如果您要設定使用者密碼， 請於BIOS 進階設定選單下的“Security Option”設為
可以防止不特定人更改您的設定。
如果您想要使用本選項，請將游標移到此選項，並按下 <Enter>鍵，然後輸入以及再次輸入密碼，然後儲存並且 離開BIOS，密碼即生效。 如果您要取消密碼，請將游標移到此選項，並且輸入密 碼，再次輸入時請直接按下Enter，便會有一對話框告知 您密碼取消。您就可自由的進入BIOS或開機。
選擇使用者密碼
54
第四章：BIOS 設定
4-15 Save & Exit Setup
選擇此選項按下<Enter>鍵，並在對話框出現時按<Y>，即 可儲存設定值並離開BIOS 設定程式。系統亦可在BIOS 設定完成後直接按下<F10>鍵即顯示上述顯示畫面後，按 下<Y>鍵，亦可儲存設定值並離開BIOS設定程式。
儲存退出設定
55
4-16 Exit Without Saving
選擇此選項按下<Enter>鍵，並在對話框出現時按<Y>，即 可離開BIOS設定程式且不儲存之前在BIOS設定中所做 的所有修改。
未儲存退出設定
56
第五章：驅動程式與相關軟體安裝
第五章 驅動程式與相關軟體安裝
5-1 前言
主機板配件中附有一張Power Installer，內有主機板驅動程 式及應用軟體，請於作業程式安裝完成後，安裝光碟內的 驅動程式與應用軟體，以確保您的主機板能發揮預期中的 超高效能。
本說明書中的安裝路徑與畫面範例為Microsoft Windows 2000及P4ES機種，請參照實際使用時為準，本公司恕不 另行通知。
如果您是升級使用本主機板，在安裝新的驅動程式之前， 建議先移除掉舊主機板的驅動程式或應用軟體。移除方式 請洽詢硬體提供商。
如果您需要最新版本的驅動程式，請到本公司支援網站
（http://support.iwill.net）
57
5-2 安裝驅動程式
在安裝任何驅動程式前，請先安裝晶片組驅動程式。
Driver Installation
q 點選“Intel INF Driver”及“Intel IAA Driver”選
項，並依指示即可完成安裝Intel晶片組驅動程式。
q 點選“Audio Driver”選項，並依指示完成安裝音效
驅動程式。
q 點選“USB2.0 Installation Guide ”、“ATA133 In-
stallation Guide”及“Serial ATA Installation Guide” 即可顯示USB2.0、ATA-133及S-ATA的安裝說明。 註：若要閱讀以上之安裝說明，請先安裝Adobe Acro­bat Reader 。
q 點選“FI Panel Driver(Option)”選項，即可載入
CompactFlash Card Wizard/Smart Card Reader/Memory Stick Device/Secure Digital Reader Device驅動程式。
58
第五章：驅動程式與相關軟體安裝

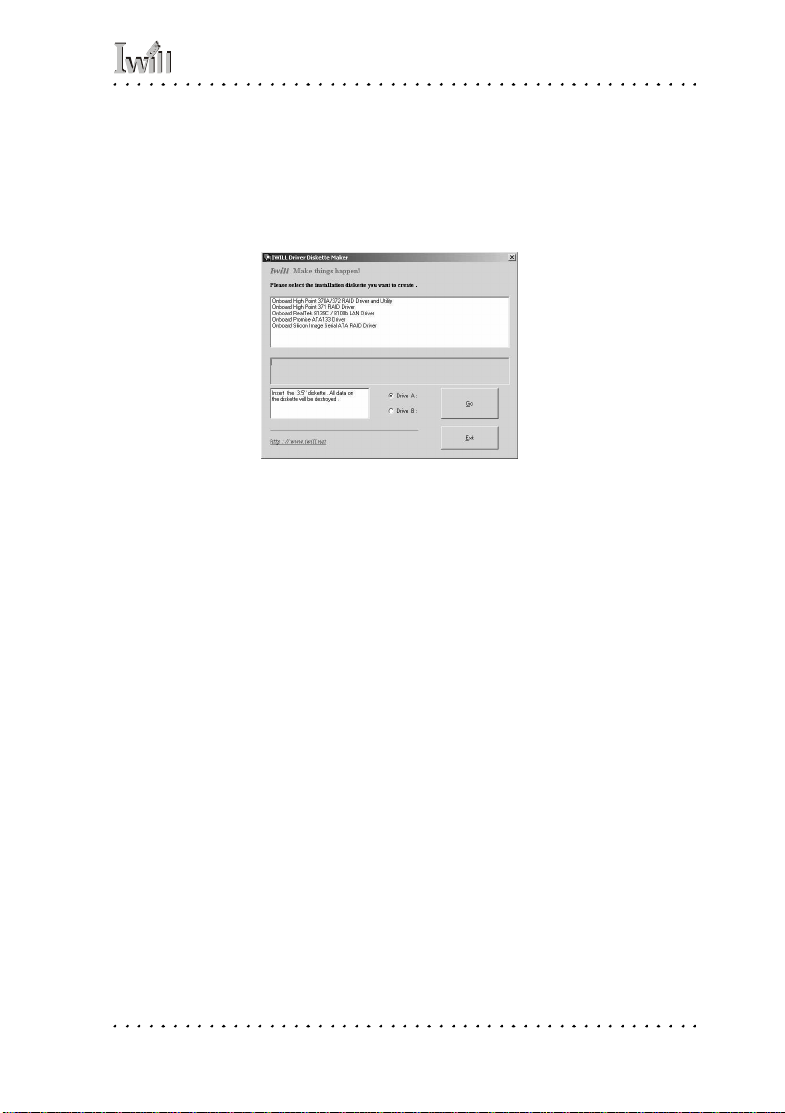

Make Driver
q Make Driver 功能為將光碟內的驅動程式轉換到軟碟片
內。選擇需要轉換的程式後，將軟碟片放入A 或 B 槽，然後按下：”GO”即可。
59
5-3 軟體安裝
Software Utility
q Adobe Acrobat Reader
安裝此軟體即可閱讀PDF格式檔案。
q MCAfee Anti-Virus防毒軟體
提供您防毒軟體，讓您的PC有基本的自我防衛能 力，防止電腦病毒的侵害。
q Serial ATA Utility
安裝此軟體即可管理及監控S-ATA裝置。
q SCR Utility (Option)
讀取記憶卡的軟體，讓您安裝好硬體之後，即可 使用本軟體讀取記憶卡。
q Hardware Monitor Utility
硬體監控軟體，可監控系統及CPU溫度 、CPU電 壓、風扇轉速等。
60
第六章 服務與意見反應
感謝您購買艾崴的產品，艾崴的各種優秀產品透 過代理商、經銷商以及系統供應商銷售給您，但 是您除了向這些艾崴的合作伙伴尋求產品支援 外，艾崴也願意直接服務我們親愛的客戶，並且 提供您最佳的服務，讓您賓至如歸。
不過為了加速我們的服務，讓您以最簡單方便的 方式得到幫助，我們建議您在聯絡艾崴之前先按 照下面的處理程序。由於您的協助，我們將能夠 提供更完善的服務，照顧每一位有需要的客戶！
1. 查閱手冊：我們的使用手冊希望能成為您使用 本產品的良伴，因此艾崴不斷加強使用手冊的品 質與內容，希望能給您直接的協助。
2. 更新BIOS，驅動程式，或是軟體：請到艾崴網 站的支援與服務項下，網址：http://support.iwill. com.tw ，察看我們是否提供了最新的BIOS，新版 本的BIOS往往能修正許多不相容或是錯誤的使用 問題，驅動程式亦然，甚至新版本的軟體也有可 能修正造成您使用困擾的BUG。而這些BIOS、驅 動程式、軟體並不限於主機板本身，您的介面卡 與周邊配備也要注意相同的問題！
第六章：服務與意見反應
3. 查閱我們網站上的FAQ： FAQ是指常見問題，也許您的問題別人已經遇過 並且處理完畢，請查閱FAQ可以避免您嘗試錯誤 的機會，進而節省寶貴的時間與精力。
61
4. 網際網路討論區或是BBS硬體版 這些地方都有豐富的資訊來源，並且高手如雲， 在您與別人交換使用經驗與心得的同時，許多人 可以為您提出的問題提供解答，使您得到幫助。
5. 詢問您的經銷商或代理商 艾崴公司授權代理商以專業快速的方式提供您有 關技術以及使用方面問題的解決方案。而代理商 透過經銷商來銷售艾崴產品給您，因此經銷商對 於您的系統組態也非常的瞭解，因此能比我們更 有效率的解決您的問題。除了專業以及服務態度 外，他們也提供良好的換貨、退貨或退費等服務 來滿足您的需求。 要瞭解該地區的代理商，請上我們的網站：http:// www.iwill.net，查詢我們的區域代理商。
6. 聯絡艾崴 如果您已經完成上述的方式，仍然覺得有必要直 接與我們聯繫，您可以發電子郵件給艾崴的技術 支援部門。不過艾崴的技術支援部門每天都會湧 進大量的電子郵件，因此可能有一定的處理時 間，請您諒解。 如果您有立即解決問題的需要，且目前您住在北 台灣，那本公司很高興的跟您宣布，艾崴台灣區 客服中心於光華商圈成立了，除了提供您直接的 服務外，也有最新產品的展示，以及提供客戶聚 會、享受咖啡、奶茶等飲料的休閒空間，讓您對 客服中心有全新的感受。
62
第六章：服務與意見反應
以下提供您艾崴總公司與全世界分公司、客服中 心的聯絡方式：
艾崴總公司IWILL Corporation http://www.iwill.net 台北縣新莊市五股工業區五權三路10號 電話：(02)2299-9897 傳真：(02)2299-9838
艾崴台灣區客服中心TWSC/IWILL http://www.iwill.com.tw/TWSC_IWILL/index.htm 台北市八德路一段82巷3號2樓 電話：(02)2341-3337 傳真：(02)2341-3571
艾崴美國分公司IWILL USA Corporation http://www.iwillusa.com TEL: 949-753-5488 FAX: 949-753-5499
艾崴韓國分公司IWILL Korea Corporation http://www.iwill.co.kr TEL: 82-2-712-8866 TEL: 82-2-797-0820
艾崴北京辦事處IWILL Beijing Office http://www.iwill.com.cn TEL: 86-10-62161930/31/32 FAX: 86-10-6216929
艾崴日本辦事處IWILL Japan Office http://www.iwill-japan.co.jp TEL: 81-3-5651-7600 FAX: 81-3-5651-7641
63
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
