Luxor GSS 1343 LUX User Manual [de]

Geschirrspüler

Gebrauchsanweisung

GebrauchsanweisungGebrauchsanweisung

GSS 134

GSS 1343333 LUX

GSS 134GSS 134

LUX

LUX LUX

haltsverzeichnis

Lernen Sie Ihren neuen Geschirrspüler kennen 4

Technische Angaben 5 Konformität bezüglich der Normen und Testdaten 5

Sicherheitshinweise und Empfehlungen 5

Die Wiederverwertung 5 Sicherheitshinweise 5 Empfehlungen 7 Für den Geschirrspüler nicht geeignete Gegenstände 7

Den Geschirrspüler installieren 8

Den Geschirrspüler aufstellen 8 Die Wasserzufuhr anschließen 8 Der Zufuhrschlauch 8 Der Abwasserschlauch 9 Der Stromanschluss 9 Den Geschirrspüler unter der Arbeitsplatte einbauen 10 Bevor Sie den Geschirrspüler verwenden 12

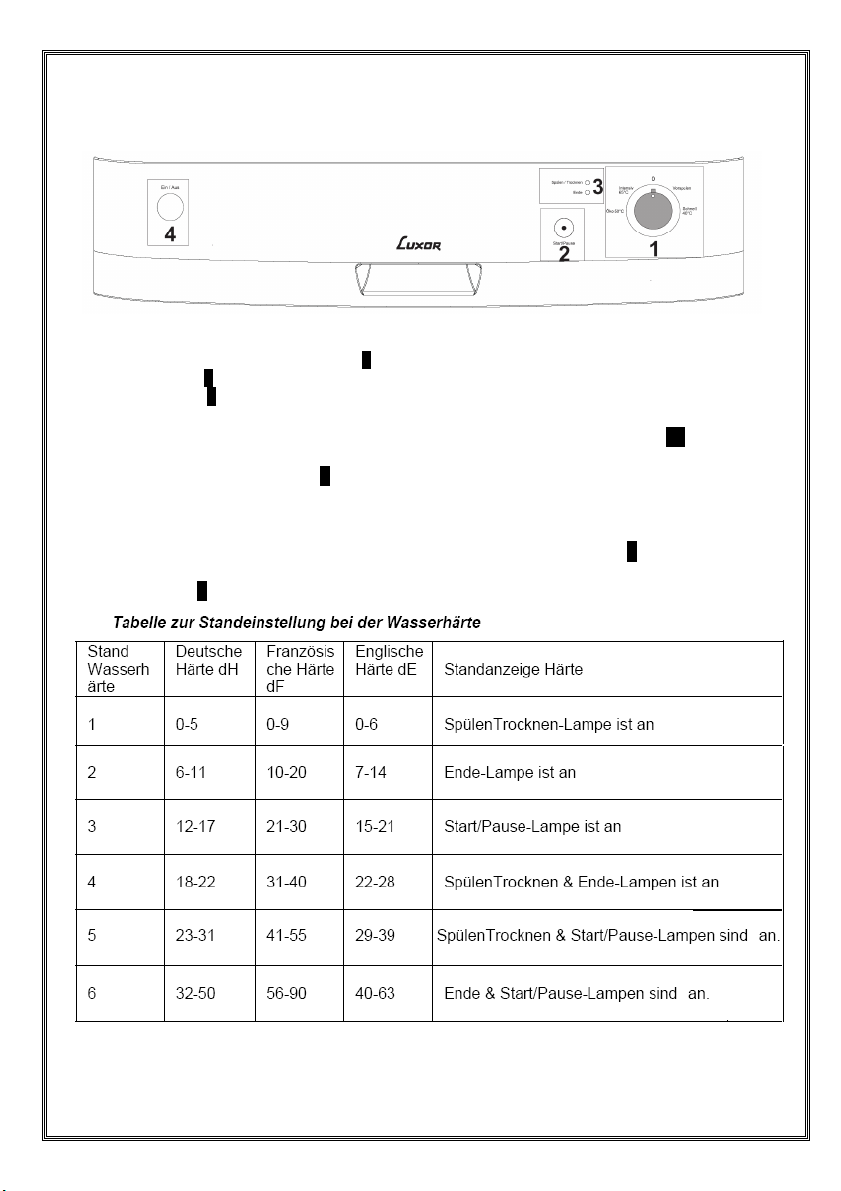

Den Geschirrspüler für die Verwendung vorbereiten 12

So wichtig ist es, das Wasser zu entkalken 12 Das Salz einfüllen 12 Der Teststreifen 13 Den Salzverbrauch einstellen 14 Die Verwendung eines Reinigungsmittels 15 Das Fach für das Reinigungsmittel befüllen 15 Kombinierte Reinigungsmittel 15 Den Geschirrspüler mit Klarspüler befüllen und richtig einstellen 16

Den Geschirrspüler beladen 17 Das Klappgestell 18 Andere Möglichkeiten zur Beladung der Geschirrkörbe 19 Die Standartlast- und Testdaten 20

Die Programmbeschreibung 21

n Geschirrspüler einschalten und ein Programm auswählen

Den Geschirrspüler einschalten 22 Der Programmverlauf 22 Ein Programm ändern 22 Ein Programm mithilfe des Zurücksetzens ändern 23 Den Geschirrspüler ausschalten 23

Pflege und Reinigung 24 Die Filter 24 Die Sprüharme 25 Der Schlauchfilter 25

Störungsmeldungen und Vorgehensweise bei einer Störung 26 Praktische und nützliche Hinweise 28

Arbeitsoberfläche

Oberer Geschirrkorb mit Haltern

Oberer Sprüharm

Unterer Geschirrkorb

Unterer Sprüharm

Filter

10.

11.

12.

Typenschild Bedienfeld

Behälter für Reinigungsmittel und Klarspüler Besteckkorb Behälter für Reinigungssalz

Schiene am oberen Geschirrkorb

LERNEN SIE IHREN NEUEN GES

CHIRRSPÜLER KENNEN

1.) Ein/Aus-Taste

Wenn Sie auf die Ein/Aus-Taste drücken, leuchtet die Lampe an der Start/Pause-Taste auf und das Gerät ist jetzt betriebsbereit.

2.) Türgriff

Mit dem Türgriff können Sie die Tür Ihres Geschirrspülers öffnen und schließen.

3.) Start/Pause-Taste

Mit der Start/ Pause-Taste startet das Programm, dass Sie über den Programmwahl-Knopf ausgewählt haben, die Zustandsanzeige Spülen/Trocknen leuchtet auf. Wenn Sie das

Programm unterbrechen mit der Star/ Pause -Taste, dann blinkt die Spülen/Trocknen-Leuchte.

4.) Programmwahlschalter

Mit dem Programmwahlschalter können Sie das für Ihr Geschirr geeignete Programm auswählen.

5.) Programmverlaufslampen

Programm Status Anzeige,damit können Sie den aktuellen Status des Programms sehen: Es werden die folgenden Optionen angezeigt:

-Spülen/Trocknen

-Programm Ende

Technische Angaben

……………………………..

…………………...

……………………..

…………………..

………………….

……………..

SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN

assungsvermögen……………………… Höhe ……………………………………… Höhe (ohne Arbeitsplatte)………………. Breite………. Tiefe ……………………………. ………...

Nettogewicht..............

Versorgungsspannung………………… L

eistungsaufnahme.. Heizleistung…………… Pumpenleistung…… … Abwasserpumpenleistung…

Wasserzufuhrdruck……………...............

tromstärke …………………………..

12 Maßgedecke 845 mm 815 mm 596 mm 598 mm 46 kg 220-240 V, 50 Hz 2200 W 2000 W 100 W 30 W

0.03 MPa (0,3 bar) - 1 MPa (10 bar) 10 A

• D

er Hersteller behält sich das Recht zur Anpassung der Ausführung und der technischen

Angaben vor.

Konformität bezüglich der Normen und Testdaten / EU-Konformitätserklärung Alle Stufen in Bezug auf die Maschine sind in Übereinstimmung mit den Sicherheitsbestimmungen, wie dies in allen diesbezüglich geltenden Bestimmungen der Europäischen Union festgelegt ist. 89/336/EC, 2006/95/EC, IEC 436/DIN 44990, EN 50242

Wiederverwertung

• Einige Bestandteile und die Verpackung Ihres Geschirrspülers sind aus wieder verwertbaren Stoffen hergestellt worden.

• Die Kunststoffteile sind mit den folgenden internationalen Abkürzungen gekennzeichnet worden: (>PE< , >PS< , >POM<, >PP<, ….)

• Die Teile aus Karton sind aus wiederverwertetem Papier hergestellt worden. Diese können als Altpapier entsorgt werden, sodass sie der Wiederverwertung zugeführt werden können.

• Diese Materialien sind nicht für die Entsorgung als Haushaltsabfälle geeignet. Stattdessen sollten sie bei Abfallsammelstellen für die Wiederverwertung abgegeben werden.

• Wenden Sie sich bitte an solche Entsorgungsstellen, um Auskünfte zur Art der Entsorgung und zu Sammelstellen zu erhalten.

Sicherheitsinformationen

Wenn Sie Ihren Geschirrspüler in Empfang nehmen

• Prüfen Sie, ob keine Schäden an Ihrem Geschirrspüler oder der Verpackung vorliegen. Verwenden Sie niemals einen Geschirrspüler, Sollten Sie Schäden am Gerät erkennen, melden Sie diese umgehend bei Ihrem Händler und nehmen Sie niemals ein beschädigtes Gerät in Betrieb, dabei besteht Lebensgefahr!

• Entfernen Sie die Verpackungsmaterialien gemäß den Hinweisen und entsorgen Sie sie gemäß den diesbezüglichen Bestimmungen.

Auf diese Punkte müssen Sie während der Installation des Geschirrspülers achten

• Wählen Sie einen geeigneten, sicheren und ebenen Standort für die Aufstellung des Geschirrspülers.

• B

eachten Sie bei der Aufstellung, Installation und den Anschlüssen für Ihren Geschirrspüler bitte

die Hinweise.

• Der Anschluss und die Inbetriebnahme darf nur durch einen autorisierten Kundendienst Techniker erfolgen.

• Verbinden Sie das Gerät erst nach erfolgter Installation mit dem Stromnetz!

• Überzeugen Sie sich vor der Installation bitte davon, dass der Stecker des Geschirrspülers aus

der Steckdose gezogen worden ist.

• Alle elektrischen Anschlüsse müssen zu den auf dem Typenschild angegebenen Werten passen.

• Achten Sie bei der Installation darauf, dass keine Leitungen oder Schläuche beschädigt oder

gequetscht werden.

• Benutzen Sie niemals ein Verlängerungskabel oder eine Mehrfachsteckdose für den elektrischen Anschluss des Geschirrspülers, es besteht Brandgefahr! Sorgen Sie dafür dass der Netzstecker auch nach der Installation immer frei zugänglich ist,um das Gerät im Schadensfall vom Netz trennen zu können.

• Führen Sie nach der Installation des Gerätes den ersten Spülgang ohne Geschirr durch.

Der normale Gebrauch des Geschirrspülers

• Dieser Geschirrspüler ist für Haushaltszwecke geeignet; benutzen Sie ihn nicht für einen anderen Zweck. Durch den gewerblichen Einsatz des Geschirrspülers ve

rfallen sämtliche

Garantieansprüche.

• Stellen oder legen Sie keine Lasten auf die offene Tür des Geschirrspülers, weil dieser sonst kippen oder beschädigt werden könnte.

• Benutzen Sie nur die üblichen Reinigungsmittel für Haushalts Geschirrspüler, für eventuell entstehende Schäden durch andere Reinigungsmittel übernimmt der Hersteller keine Haftung!.

• Wasserreste im inneren des Gerätes enthalten unter Umständen Spülmittelrückstände und dürfen nicht als Trinkwasser benutzt werden!.

• Verwenden Sie niemals Lösungsmittel oder chemische Reinigungsmittel, dabei besteht Explosionsgefahr.

• Prüfen Sie bitte, ob Kunststoffteile wirklich hitzebeständig sind, bevor Sie sie im Geschirrspüler spülen.

• Befüllen Sie Ihren Geschirrspüler nicht mit Gegenständen, die für das Geschirrspülen nicht geeignet sind. Achten Sie ebenfalls darauf, dass Sie keinen Geschirrkorb überladen. Andernfalls kann unsere Firma keine Haftung für irgendwelche Kratzer oder Rostschäden am inneren Rahmen aufgrund von Bewegungen des Geschirrkorbs übernehmen.

• Öffnen Sie niemals die Tür im laufenden Betrieb,dabei kann austretendes heißes Wasser zu Verbrennungen führen.

• Lassen Sie die Tür des Geschirrspülers nicht offen stehen. Dies kann andernfalls zu Unfällen führen.

• Laden Sie Messer und andere spitze oder scharfe Gegenstände mit der scharfen Seite nach unten im Besteckkorb.

• Stellen Sie sicher, dass dieses Gerät nur von sachkundigen Personen genutzt wird, die auch mit der Bedienung vertraut sind!

Für die Sicherheit ihrer Kinder

•

Nachdem Sie das Verpackungsmaterial des Geschirrspülers abgenommen haben, müssen Sie

darauf achten, dass es außerhalb der Reichweite von Kindern bleibt.

• Erlauben Sie Kinder nicht, mit dem Geschirrspüler zu spielen oder ihn einzuschalten.

• Halten Sie Reinigungsmittel und Klarspüler von Ihren Kindern fern es besteht Lebensgefahr durch

Vergiftung!

• Halten Sie Kinder von der Geschirrspülmaschine fern, wenn sie offen steht, weil sich in der Maschine noch Rückstände von Reinigungssubstanzen befinden können.

•Stellen Sie bei der Entsorgung des Gerätes sicher, dass die Tür nicht mehr verschlossen werden kann und schneiden Sie das Netzkabel ab,damit ist sichergestellt, dass spielende Kinder nicht gefährdet werden!.

Im Falle einer Störung

• Mögliche Störungen dürfen nur von qualifiziertem Fachpersonal beseitigt werden,sonst verlieren Sie Ihre Garantieansprüche!

•Stellen Sie sicher, dass das Gerät vom Strom und Wasser getrennt wurde bevor Sie Reparaturen an dem Gerät ausführen lassen!

Empfehlungen

• Um Wasser und Strom zu sparen, sollten Sie hartnäckige Rückstände auf dem Geschirr entfernen, bevor Sie das Geschirr in die Maschine stellen. Schalten Sie den Geschirrspüler ein, starten Sie das Gerät erst wenn es voll beladen ist.

• Benutzen Sie das Vorspülprogramm bitte nur, wenn dies wirklich erforderlich ist.

• Stellen Sie hohle Gegenstände wie Schalen, Gläser und Töpfe so in die Maschine, dass die

Öffnung nach unten zeigt.

• Es wird empfohlen, dass Sie den Geschirrspüler nicht mit anderem oder mehr als dem angegebenen Geschirr befüllen.

Für den Geschirrspüler nicht geeignete Gegenstände:

• Zigarettenasche, Kerzenwachs, Politur, Farbe, chemische Stoffe und Materialien mit Eisenlegierung,

• Gabeln, Löffel und Messer mit Handgriffen aus Holz oder Knochen bzw. aus Elfenbein oder Perlmutt, geleimte Gegenstände oder mit scheuernden, säurehaltigen oder alkalischen Chemikalien verschmutzte Gegenstände,

• Gegenstände aus nicht hitzebeständigem Kunststoff, Gegenstände mit einer Kupfer- oder Zinnbeschichtung,

• Gegenstände aus Aluminium und Silber (diese können sich verfärben oder stumpf werden),

• Bestimmte empfindliche Glastypen, Porzellan mit ornamentalen Druckmustern, da diese bereits

nach dem ersten Spülen fahl werden können, Kristallglas, weil es im Lauf der Zeit stumpf wird, nicht hitzebeständiges Aufhängebesteck, Bleikristallgläser, Schneidebretter sowie mit Synthetikfasern hergestellte Produkte,

• Absorbierende Gegenstände wie Schwämme oder Küchentücher gehören nicht in einen Geschirrspüler.

Warnung: Achten Sie bitte darauf, dass Sie in Zukunft spülmaschinenfeste Produkte kaufen.

DIE INSTALLATION DES GESCHIRRSPÜLERS

ie Aufstellung des Geschirrspülers

Wenn Sie den Standort für den Geschirrspüler wählen, müssen Sie darauf achten, dass Sie dort das Geschirr problemlos be- und entladen können.

Stellen Sie den Geschirrspüler nicht an einer Stelle auf, an der die Zimmertemperatur unter 0 °C absinken kann.

Nehmen Sie die Maschine vor der Aufstellung aus der Verpackung. Beachten Sie dabei bitte die Warnhinweise auf der Verpackung.

Achten Sie bei der Wahl des Standortes darauf, dass die Anschlüsse für Wasser Zu -und Ablauf nach der Installation nicht mehr zugänglich sind.

Halten Sie den Geschirrspüler nicht an der Tür oder der vorderen Platte fest, um ihn anzuheben.

Achten Sie darauf, dass die Schläuche für die Wasserzu- und -abfuhr bei der Aufstellung des Geschirrspülers nicht eingeklemmt werden. Stellen Sie bitte außerdem sicher, dass die Maschine nicht auf einem Stromkabel steht.

Stellen Sie die Stellfüße des Geschirrspülers so ein, dass die Maschine gerade und fest steht. Durch eine ordnungsgemäße Aufstellung des Geschirrspülers wird das problemlose Öffnen und Schließen der Tür gewährleistet.

Wenn sich die Tür des Geschirrspülers nicht richtig schließen lässt, müssen Sie prüfen, ob die Maschine stabil auf der Bodenfläche steht. Stellen Sie andernfalls die Stellfüße richtig ein und sorgen Sie für einen stabilen und waagerechten Stand.

Der Wasseranschluss

Achten Sie darauf, dass die Leitungen im Haus für die Installation eines Geschirrspülers geeignet sind. Wir empfehlen Ihnen ferner, ein Filter am Wassereinlass Ihres Hauses oder Ihrer Wohnung anzubringen, um mögliche Beschädigungen durch Verunreinigungen (wie Sand, Ton, Rost usw.), die gelegentlich in der Wasserzufuhr enthalten sein können oder in den Leitungen im Haus vorliegen, zu verhindern. Darüber hinaus beugen Sie somit Problemen wie Verfärbungen oder Ablagerungen nach dem Spülen vor.

Der Zufuhrschlauch

Benutzen Sie nicht den Zufuhrschlauch Ihres alten Geschirrspülers, wenn Sie diesen noch haben sollten. Benutzen Sie stattdessen den neuen, im Lieferumfang der Maschine enthaltenen Zufuhrschlauch. Wenn Sie einen neuen oder einen lange nicht benutzten Zufuhrschlauch an Ihre Maschine anschließen, lassen Sie bitte erst eine Zeit lang Wasser durch den Schlauch fließen, bevor Sie ihn anschließen. Schließen Sie den Zufuhrschlauch direkt an den Wasserhahn an. Der am Hahn vorliegende Druck muss mindestens 0,3 bar und darf nicht mehr als 10 bar betragen. Wenn der Wasserdruck10 bar übersteigt, Muss ein Druckausgleichsventil dazwischen angebracht werden.

Nachdem der Schlauch angeschlossen worden ist, muss der Hahn ganz aufgedreht werden. Jetzt kann geprüft werden, ob er absolut dicht ist und nicht tropft. Zum Schutz Ihrer Maschine sollten Sie darauf achten, dass Sie immer die Wasserzufuhr schließen, wenn das Spülprogramm beendet ist.

INWEIS: Bei einigen Modellen wird ein Zwischenstück für den

Aquastop verwendet. Bei Geräten mit Aquastopp befinden sich elektrische Leitung im Schlauch die Netzspannung führen, schneiden Sie daher den Schlauch niemals ab! Achten Sie darauf, dass der Schlauch nicht geknickt oder gequetscht wird!

Der Abwasserschlauch

Der Abwasserschlauch kann entweder direkt an den Wasserabfluss oder den Abfluss des Spülbeckens angeschlossen werden. Wenn ein spezielles Schenkelrohr (wenn verfügbar) verwendet wird, kann das Wasser direkt in das Spülbecken abfließen, indem das Schenkelrohr über den Rand des Spülbeckens gebogen wird. Dieser Anschluss muss in einer Höhe von mindestens 50 cm über der Bodenfläche liegen und darf nicht höher als 110 cm sein.

Warnung: Verlängern sie den Abwasserschlauch nicht über 4 Meter, sonst kann das Schmutzwasser nicht mehr problemlos abgepumpt werden und das Spülergebnis wird nicht mehr fehlerfrei sein,der

Der elektrische Anschluss

Der geschützte Stecker Ihres Geschirrspülers muss an die Steckdose mit Schutzkontakt und der richtigen Spannung und Stromstärke angeschlossen werden. Wenn die Erdung nicht vorgenommen Das Gerät darf nur an eine geerdete Schutzkontakt Steckdose angeschlossen werden. Wenn erforderlich, dann lassen Sie sich eine entsprechende Steckdose von einem qualifizierten Fachmann

installieren.

Hersteller übernimmt in diesem Fall keine Haftung!

Die Absicherung der Steckdose muss mit 16A gewährleistet sein,das Gerät ist nur für den Betrieb mit 220-240 V vorgesehen .Sollten Sie zum Anschluss offene Fragen haben, dann wenden Sie sich auch hier an einen qualifizierten Elektrofachbetrieb.

Das Stromkabel des Geschirrspülers darf nur von einem befugten Kundendienstmonteur oder Elektriker ausgetauscht werden. Unsachgemäße Installationen sind lebensgefährlich. Dies kann andernfalls zu Unfällen führen.
