Luvion easy+, easy+ duo Instruction Manual

Download

Page 1

LUVION Premium Baby products

INSTRUCTION MANUAL

HANDLEIDING

MANUAL D’INSTRUCTIONS

BENUTZERHANDBUCH

Page 2

INSTRUCTION MANUAL

TABLE OF CONTENTS

INTRODUCTION 2 SAFETY INSTRUCTIONS 2 CONTENTS OF PACKAGE 3 OVERVIEW OF PARENT UNIT MONITOR  4 OVERVIEW OF BABY UNIT CAMERA 5 GETTING STARTED 6 MENU 9 PAIRING 12 TROUBLESHOOTING 14 TECHNICAL SPECIFICATIONS 15

INTRODUCTION

Thank you for purchasing the Luvion Easy+. Now, you will be able to see and hear your baby everywhere in and around the house. Please keep the original dated sales receipt for your administration and proof of warranty. For service and warranty issues, you will always be asked for a copy. For warranty issues, you may contact your Luvion dealer or your local Luvion distributor. More information can be found on our website: www.luvion.com.

This user manual provides you with all information neccesary for a safe, pleasant, and easy use of the Luvion Easy+. Before use, we ask you to thoroughly read this user manual. We ask for your special attention for the safety instructions below.

LUVION

Delft, The Netherlands

www. luvion.com

SAFETY INSTRUCTIONS

- Keep small parts away from children.

- This product is not intended as a toy. Please refrain children from playing with the product.

- This product is not intended as a substitute for adult supervision.

- Only use the original supplied power chargers.

- Do not use the product in humid conditions or nearby water.

- Always keep the camera and any cords of the power adapters at least 1,5 meter away from the baby.

- Only use the product between 10°C - 35°C.

- Do not attempt to open the product yourself or you may void your warranty, please contact your local

dealer or distributor.

Batteries:

- Fully charge the monitor before rst use, to ensure an optimal battery capacity.

Page 3

LUVION Premium Baby products

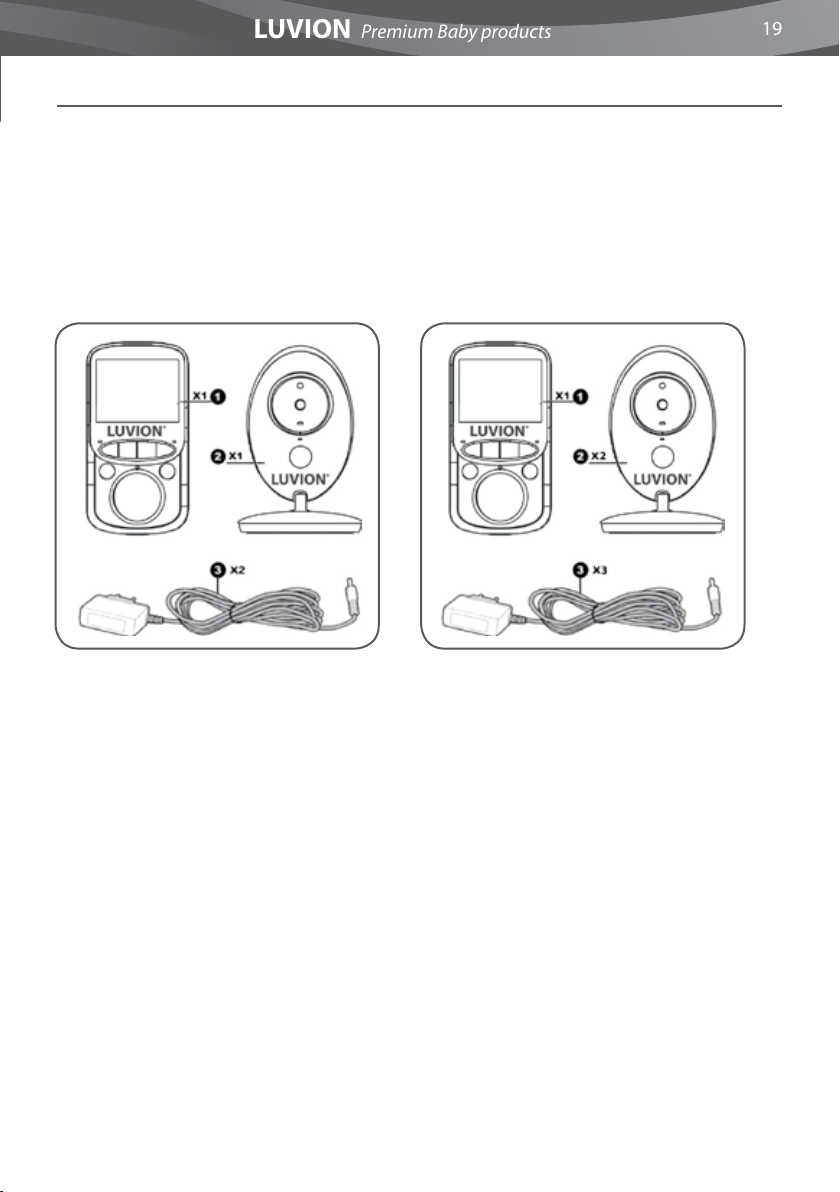

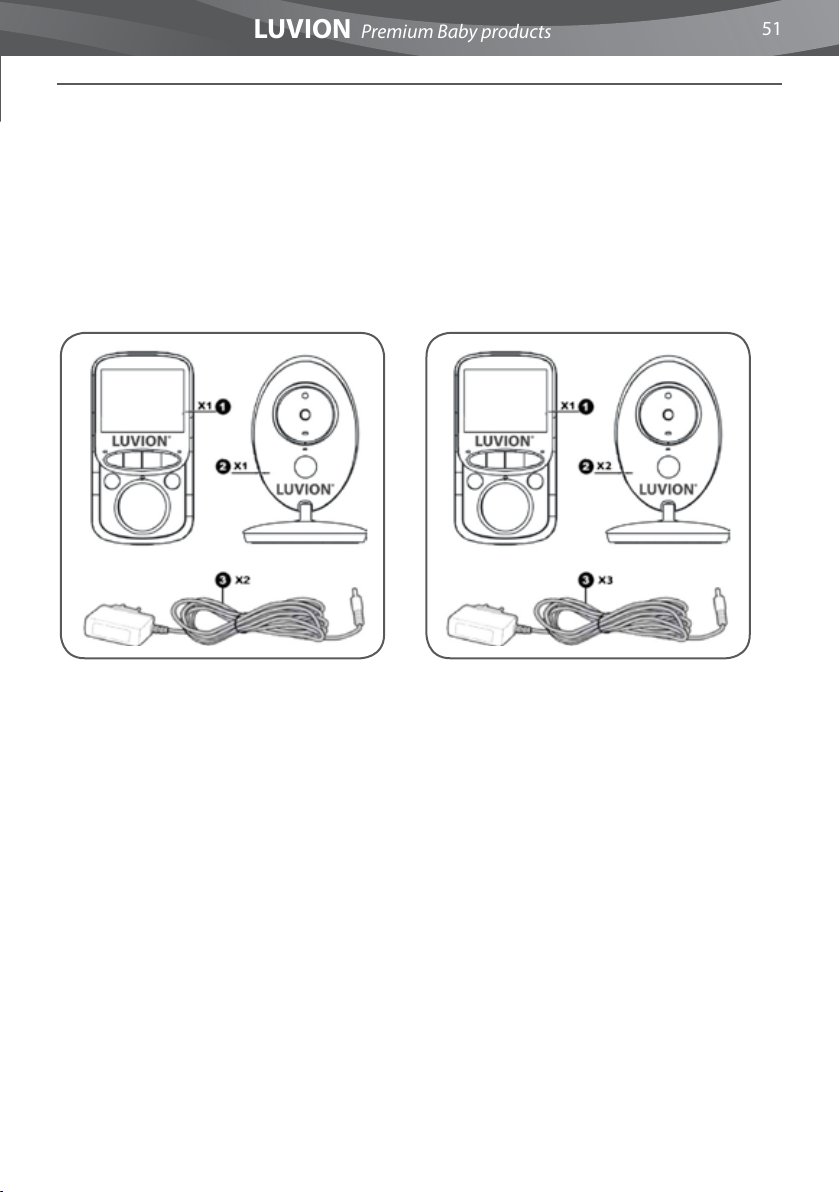

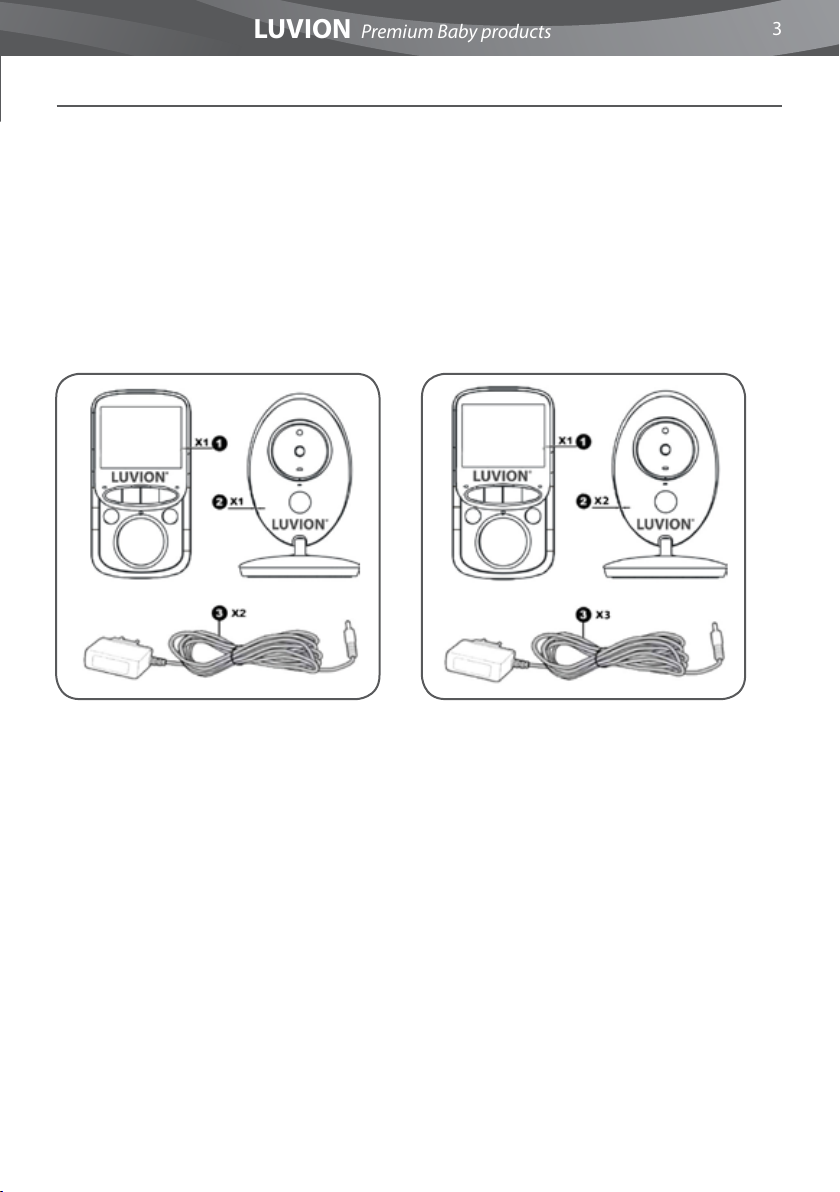

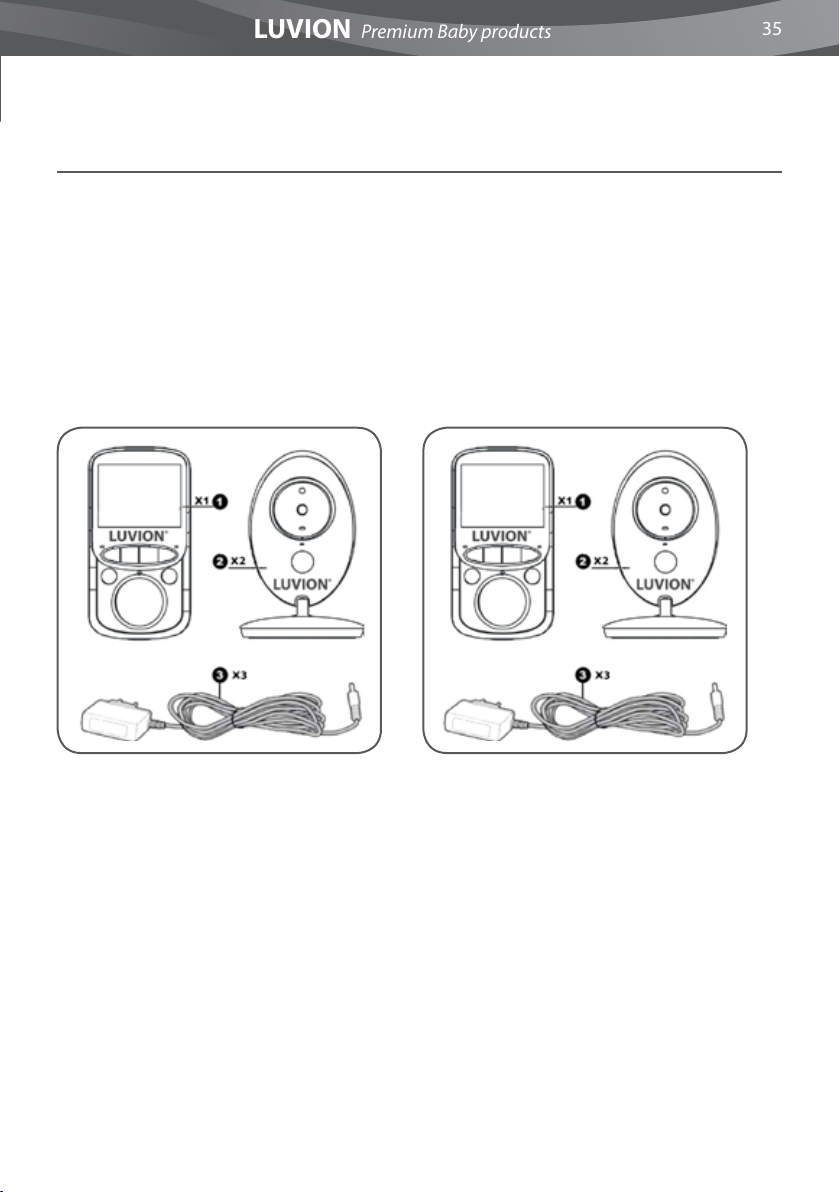

The box includes the following components:

Easy+

1. 1 x parent unit (monitor)

2. 1 x baby unit (camera)

3. 1 x power adapter for the parent unit 1 x power adapter for the baby unit

4. 1x user manual

Check the package to conrm that you have received the complete system, including all components listed above.

1. 1 x parent unit (monitor)

2. 2 x baby unit (camera)

3. 1 x power adapter for the parent unit

4. 1x user manual

Easy+ Duo

2 x power adapter for the baby unit

Page 4

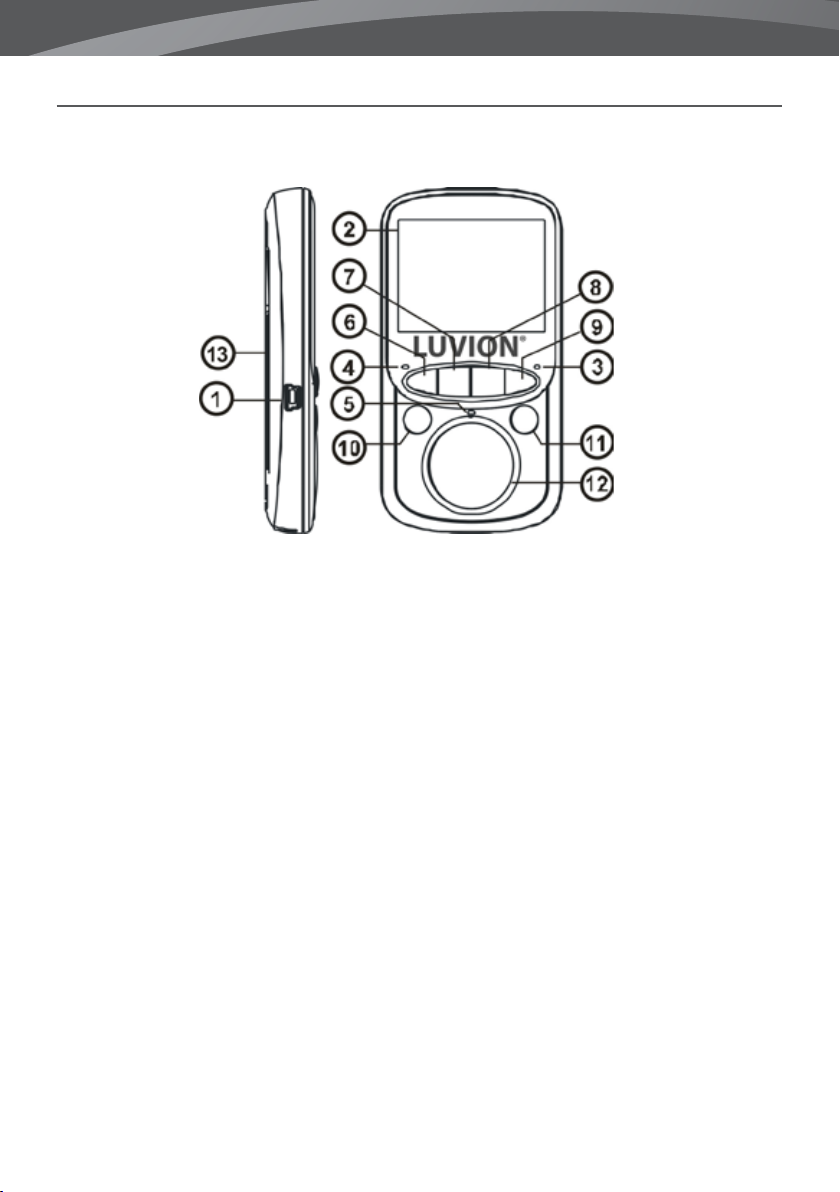

OVERVIEW OF PARENT UNIT MONITOR

1. Power connector - Connect the included USB power adapter to power and/or charge the parent unit.

2. LCD display - 2.4” LCD Screen.

3. Power indicator LED - indicates whether the parent unit is switched on.

4. Connection LED - indicates whether there is a connection with the camera

5. Microphone - The sounds detected by this microphone will be transmitted to the baby unit (camera)

when the Talk button is pressed.

6. Return / Volume down / Auto switch - Inside the menu use the return button to return to the previous

menu option. Outside the menu press shortly to decrease the volume or hold to activate automatic camera switching.

7. Vox button - Press this button to switch to VOX mode or to leave the VOX mode.

8. Talk button - Press this button to speak through the baby unit to your child.

9. Forward / Volume up / Manual switch - Inside the menu use the forward button to advance to the

next menu option. Outside the menu press shortly to increase the volume or hold to manually switch between cameras.

10. Menu / OK button - Use the Menu / OK button to open the main menu or to conrm a selection.

11. On/O button - Hold to turn the parent unit ON or OFF. When in the menu press to return to previous

menu.

12. Loudspeaker - Produces the sound from the baby unit.

13. Battery compartment - Replaceable Lithium Ion-battery

Page 5

LUVION Premium Baby products

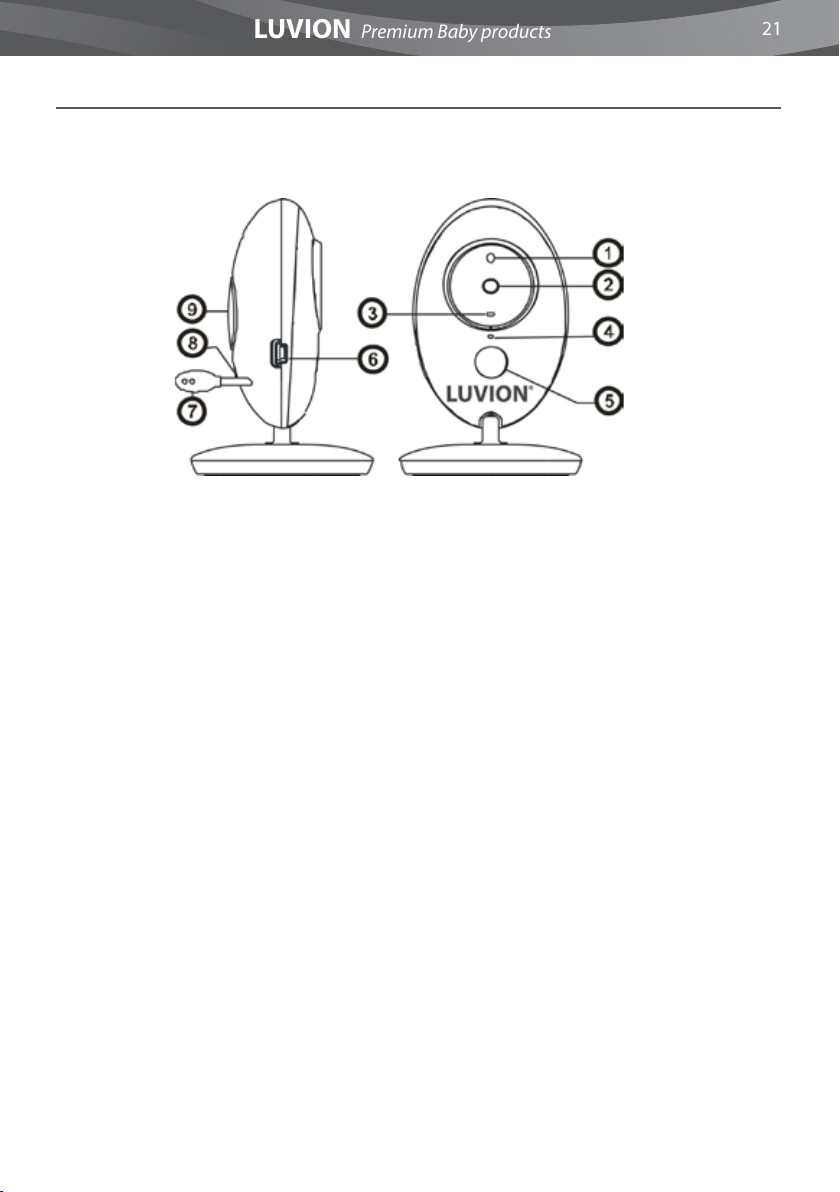

OVERVIEW OF BABY UNIT CAMERA

1. Light sensor - Allows the baby unit to correct itself under changing light conditions.

2. Camera lens - Detects the visual environment and sends this to the parent unit.

3. Power indicator LED - indicates whether the baby unit is switched on.

4. Microphone - Detects sound and sends this to the parent unit.

5. Infrared LED - Allows for 5m distance of night vision, automatically activates within low light conditions.

6. Power connector - Input for the Luvion power adapter.

7. Temperature sensor - The measured ambient temperature is displayed on the screen of the parent unit.

8. Pairing button - Establishes a new connection between the baby and parent unit during the pairing

process. Pairing should be used when installing an additional camera or when the monitor does not recognize the baby unit. Consult page 12 for more information on the pairing process.

9. Loudspeaker - Enables the ability to talk to your child over distance.

Page 6

GETTING STARTED

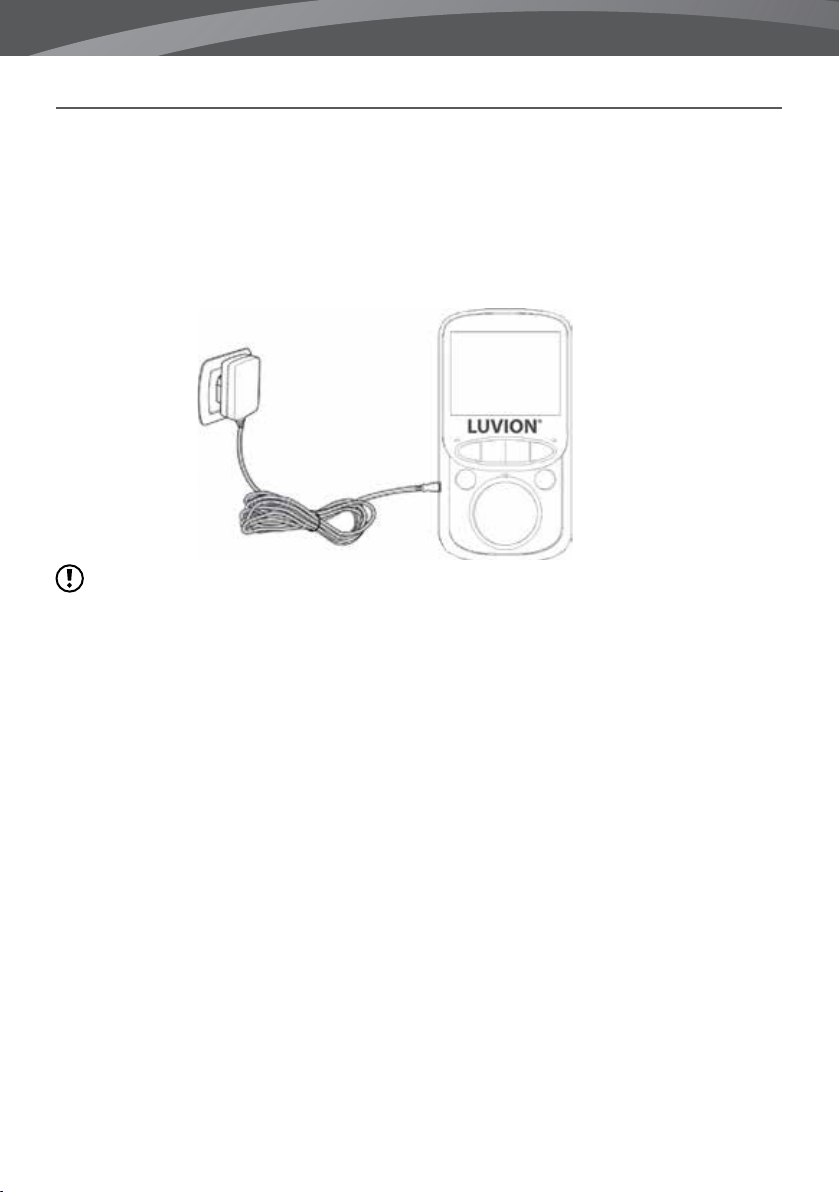

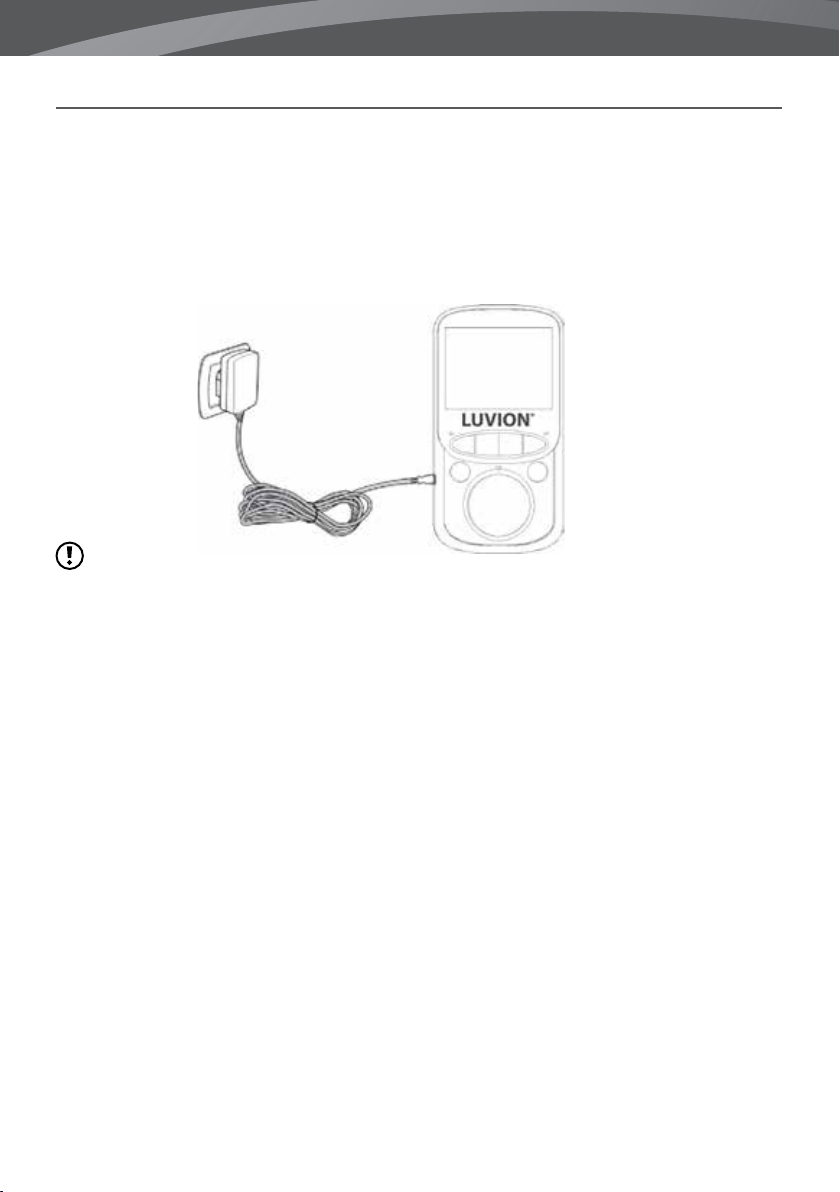

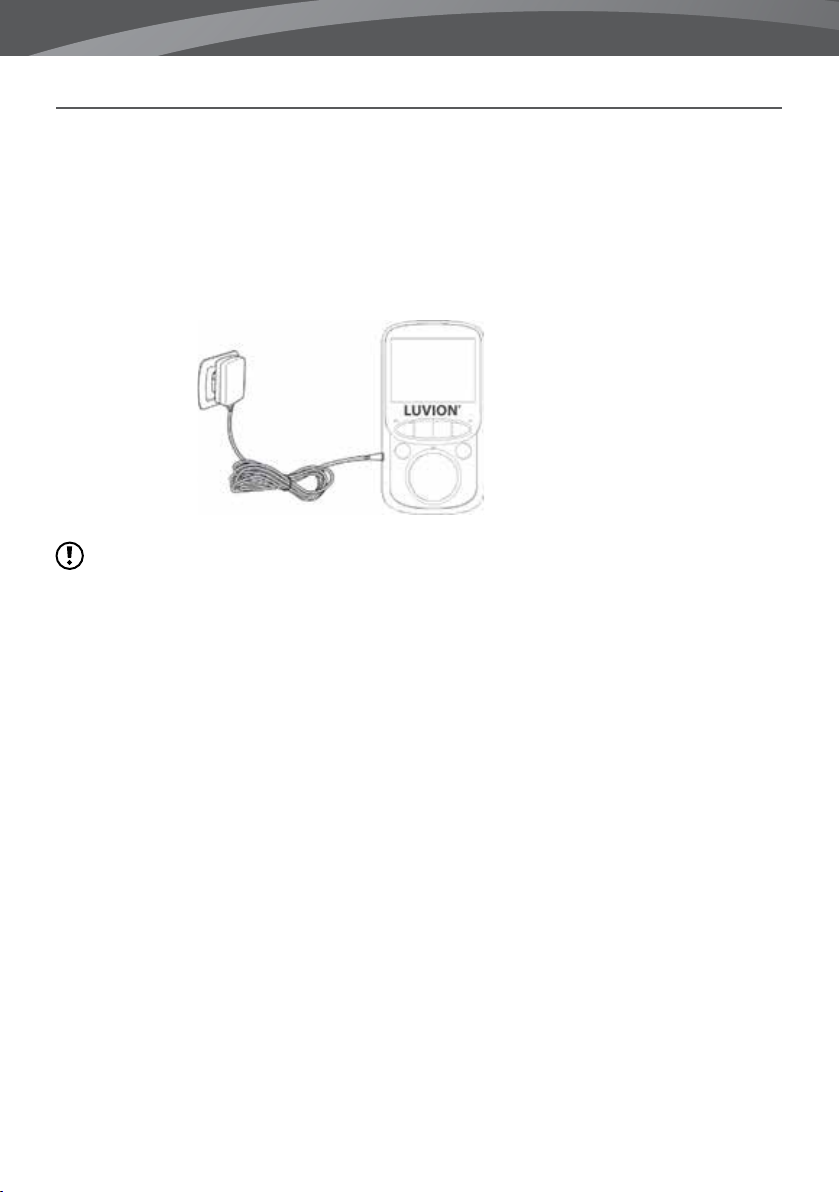

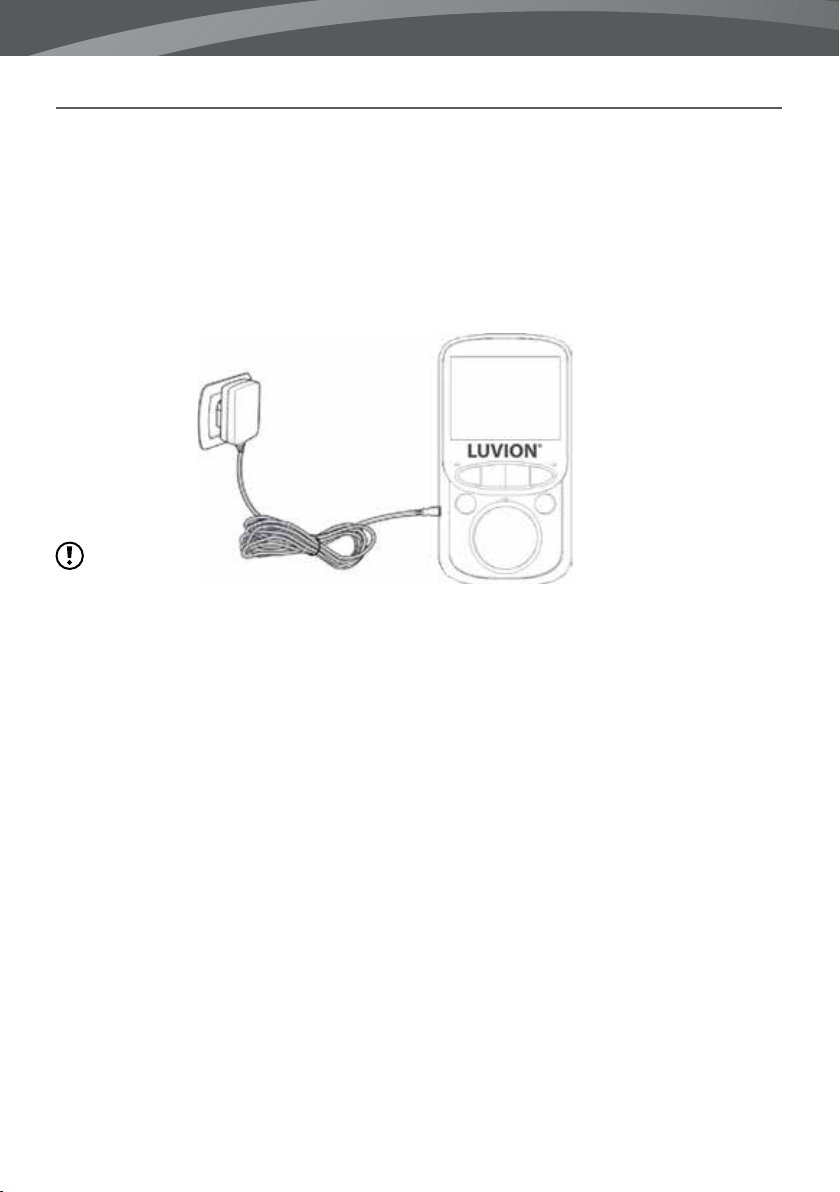

INSTALLING THE PARENT UNIT MONITOR

1. Carefully unpack the parent unit (monitor).

2. Connect the power adapter to the parent unit and power socket. The parent unit will start charging; the battery indication on the top right of the screen will now indicate charging. During rst use, please allow the unit to completely charge to ensure optimal battery capacity.

note: Charge the parent unit Completely before first use.

Hold the ON/OFF button to switch the monitor on. The screen will now show the Luvion introduction screen.

INSTALLING THE BABY UNIT CAMERA

Before you install the baby unit (camera), carefully plan where and how you want to position it. Make sure that you take in account the length of the power cable and the position of the power socket, because the baby unit (camera) needs to be connected to the power grid.

1. Carefully unpack the baby unit (camera).

2. Place the baby unit in the preferred position. You can place the baby unit on a table/cabinet, or you can mount it on a wall with the provided plugs and screws.

Page 7

LUVION Premium Baby products

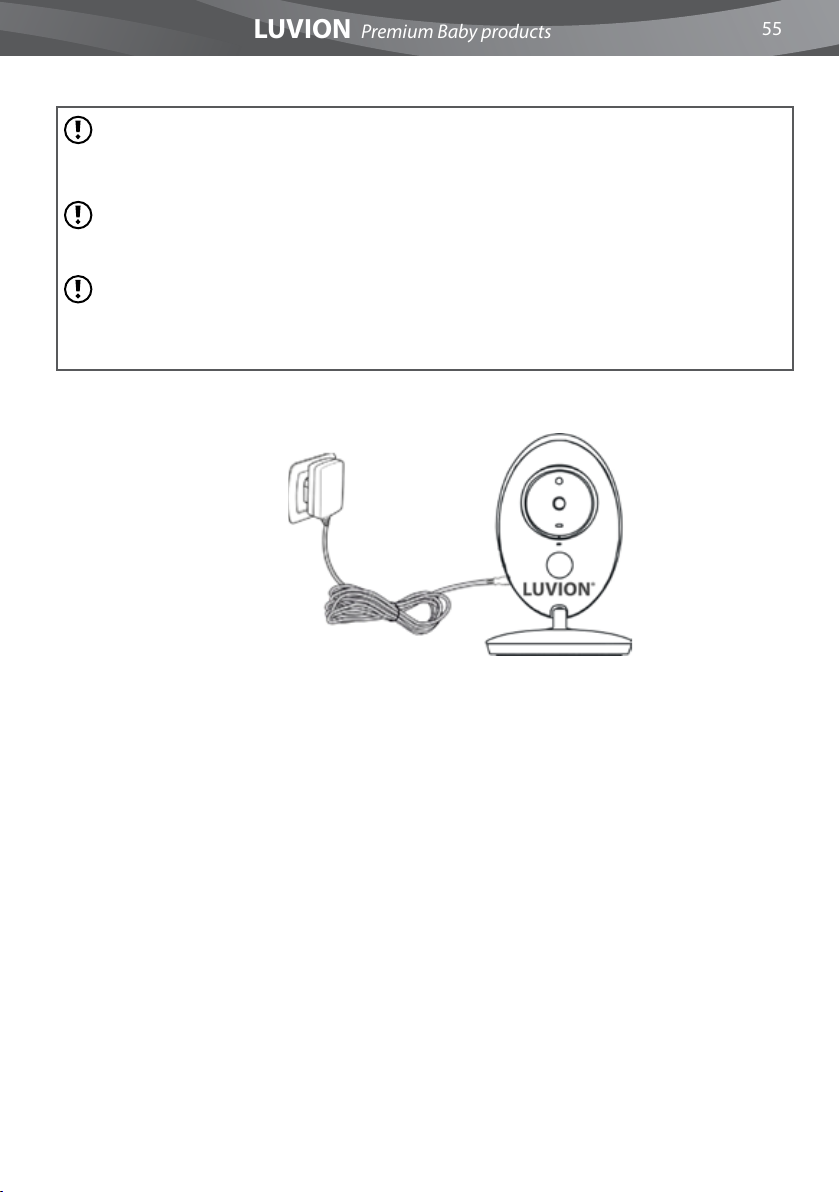

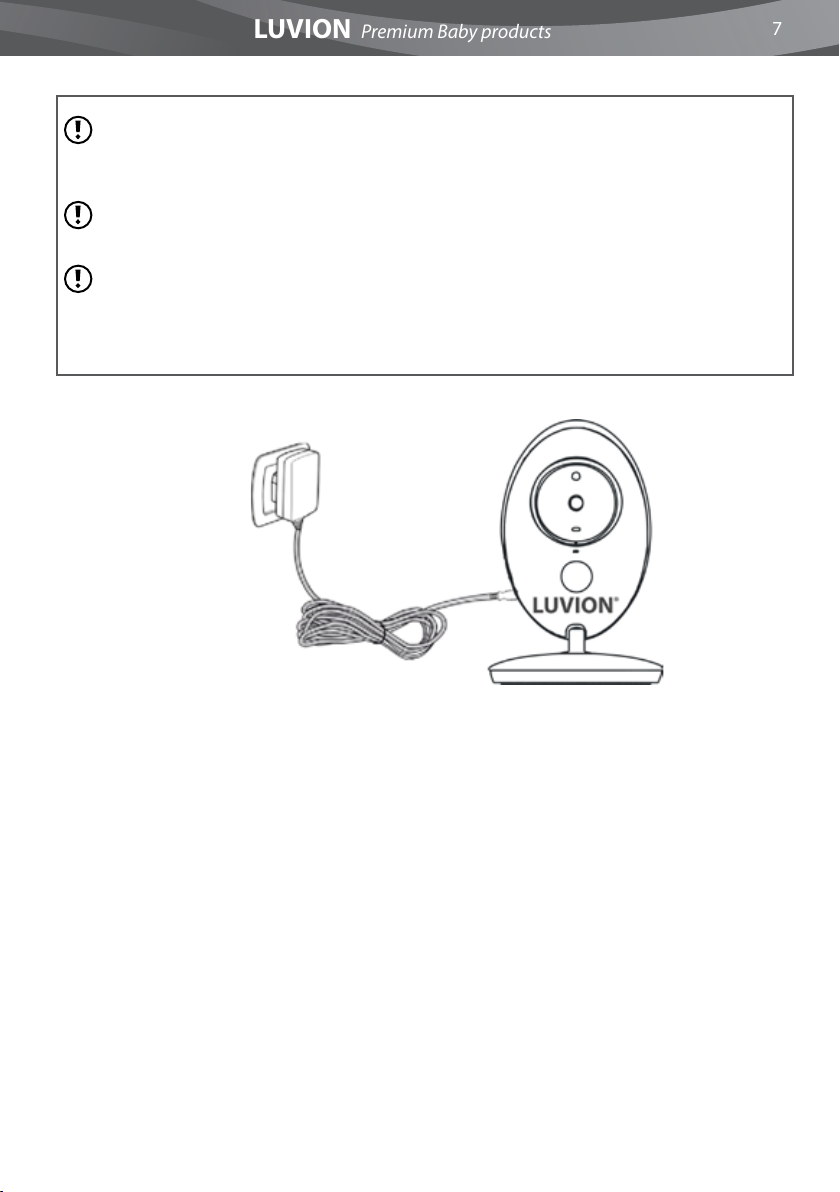

note: Before permanently installing the baby unit (camera), make sure that the wireless connection

between the baby unit and parent unit is sucient. Verify this when both the parent unit and baby unit are placed in the positions from which you would like to use them.

note: Avoid walls or other obstructions between the baby and parent unit as much as possible. For a good

sound sensitivity and image quality it is recommended to place the baby unit between 1,5 and 3meters away from the baby.

note: The range will be aected by anything in between monitor and camera, both physical or digital.

Especially metal objects, like kitchen appliences, steel doors or reinforced concrete can signicantly limit the signal. Walls, ceilings windows and signals emited by radio or electrical equipment (such as TV’s, computers, cordless or mobile phones), will also limit the range.

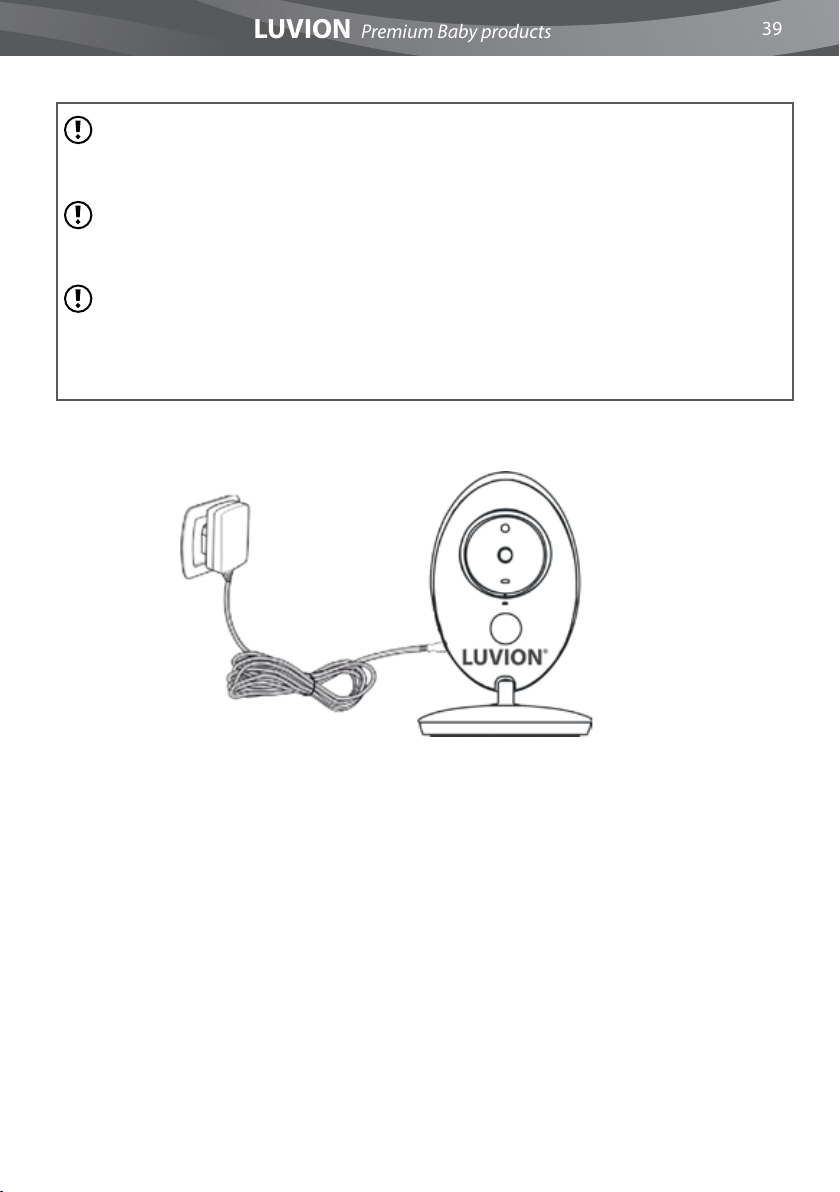

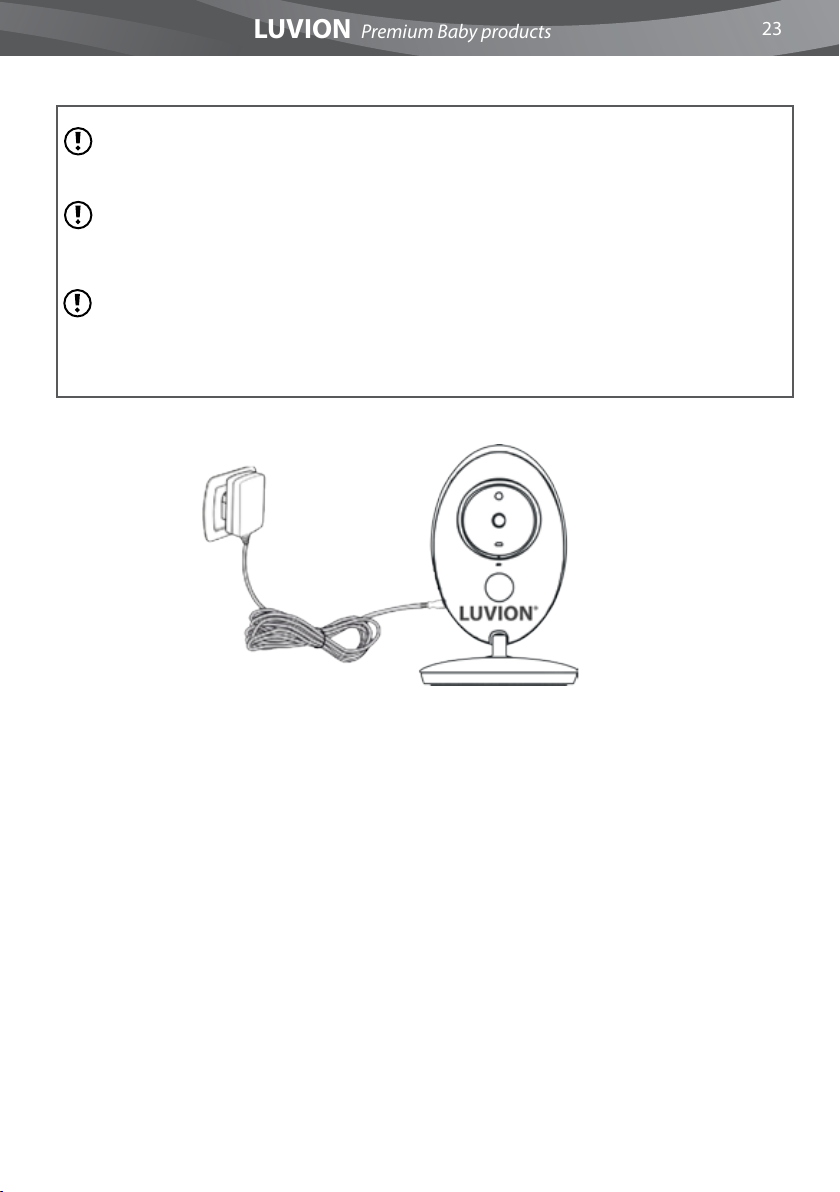

3. Connect the power adapter to the baby unit and a power socket.

4. The power LED will now light up.

The parent unit will display the video of the baby unit, when both are switched on and within range of each other. The message “Connecting” will be displayed on the screen of the parent unit when the baby unit is outside the range of the parent unit or when the baby unit is not switched on or recognized.

Page 8

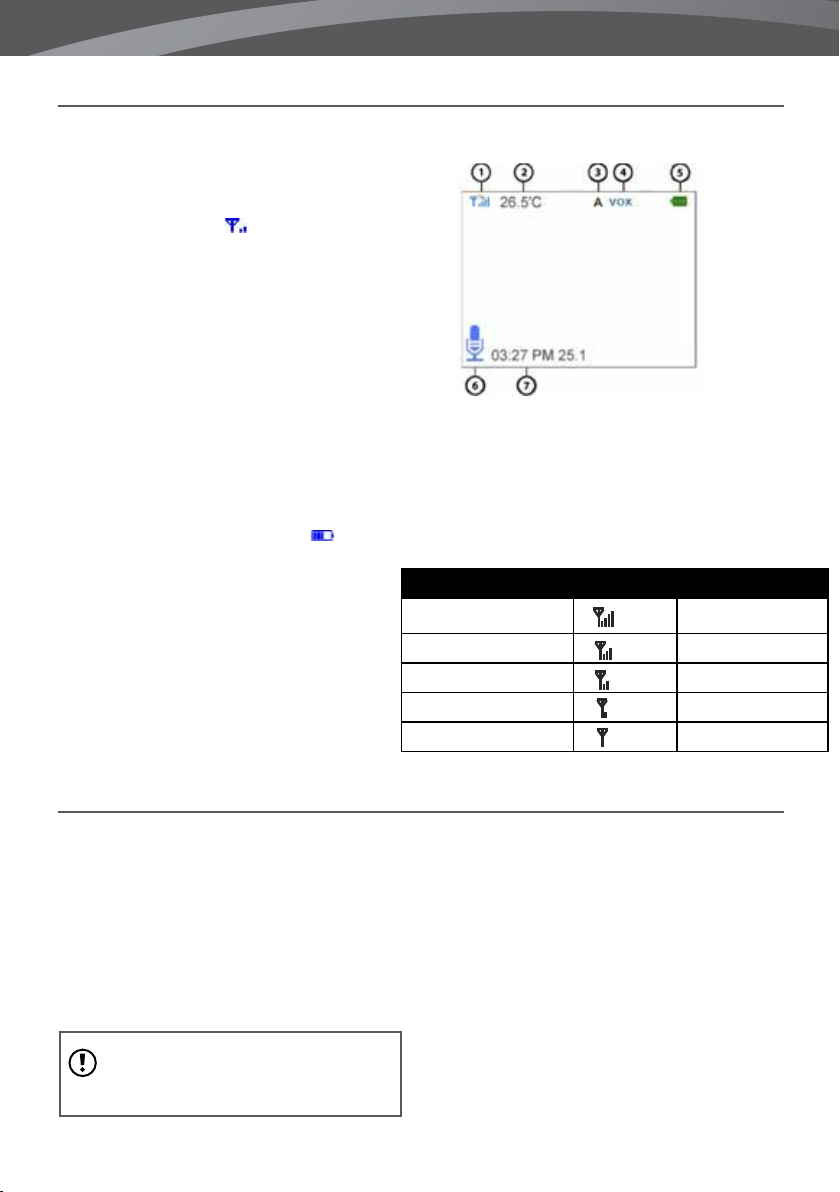

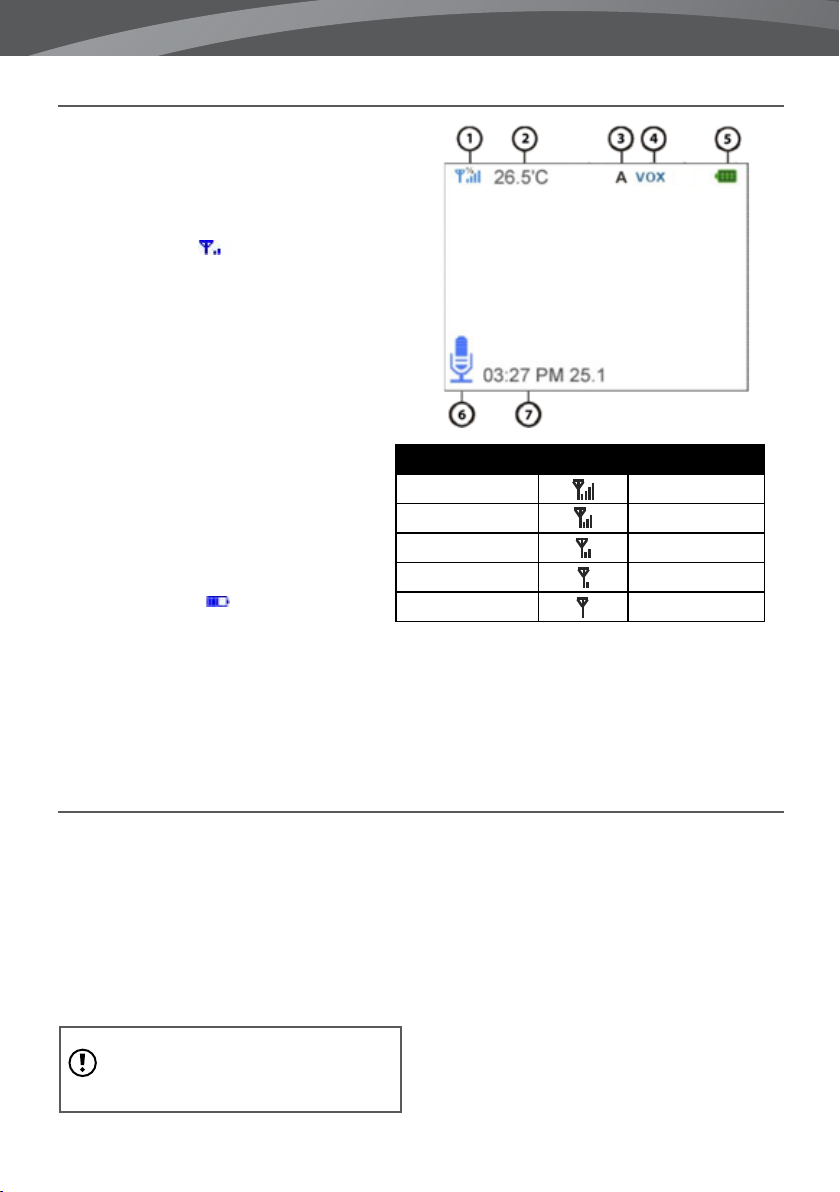

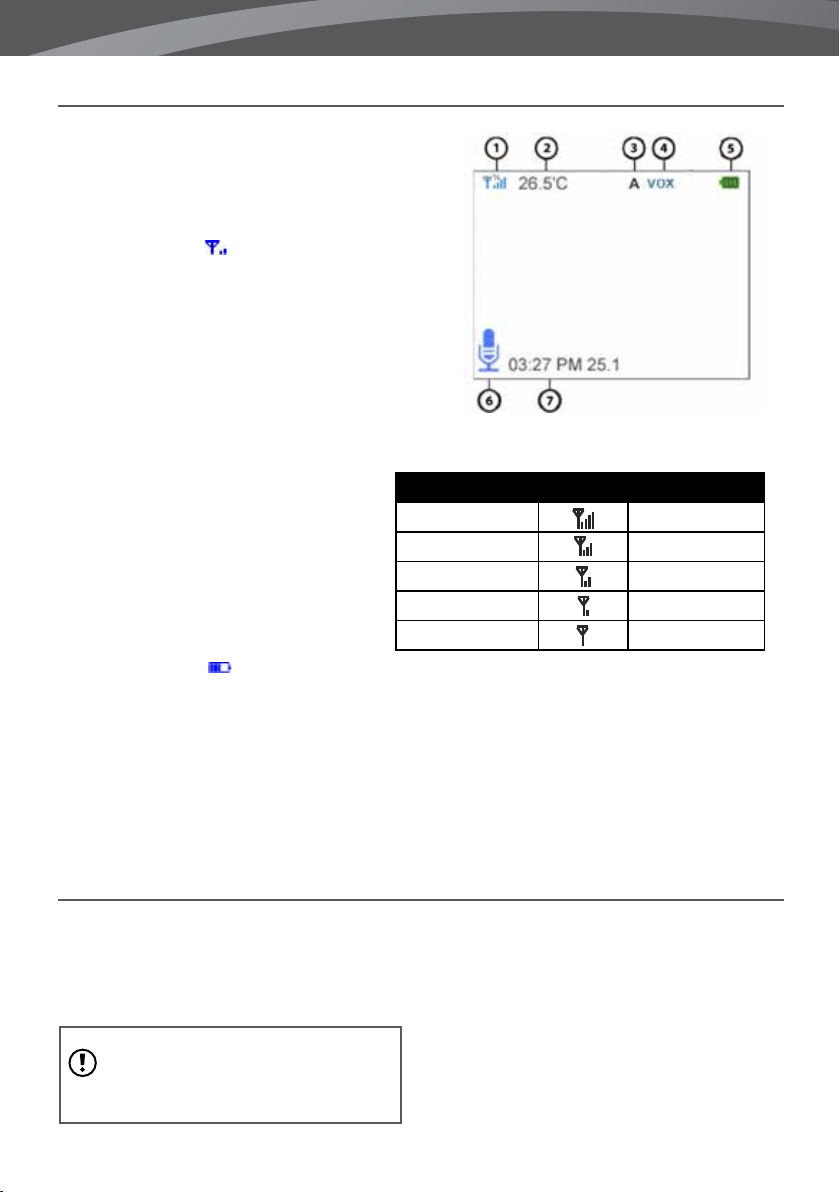

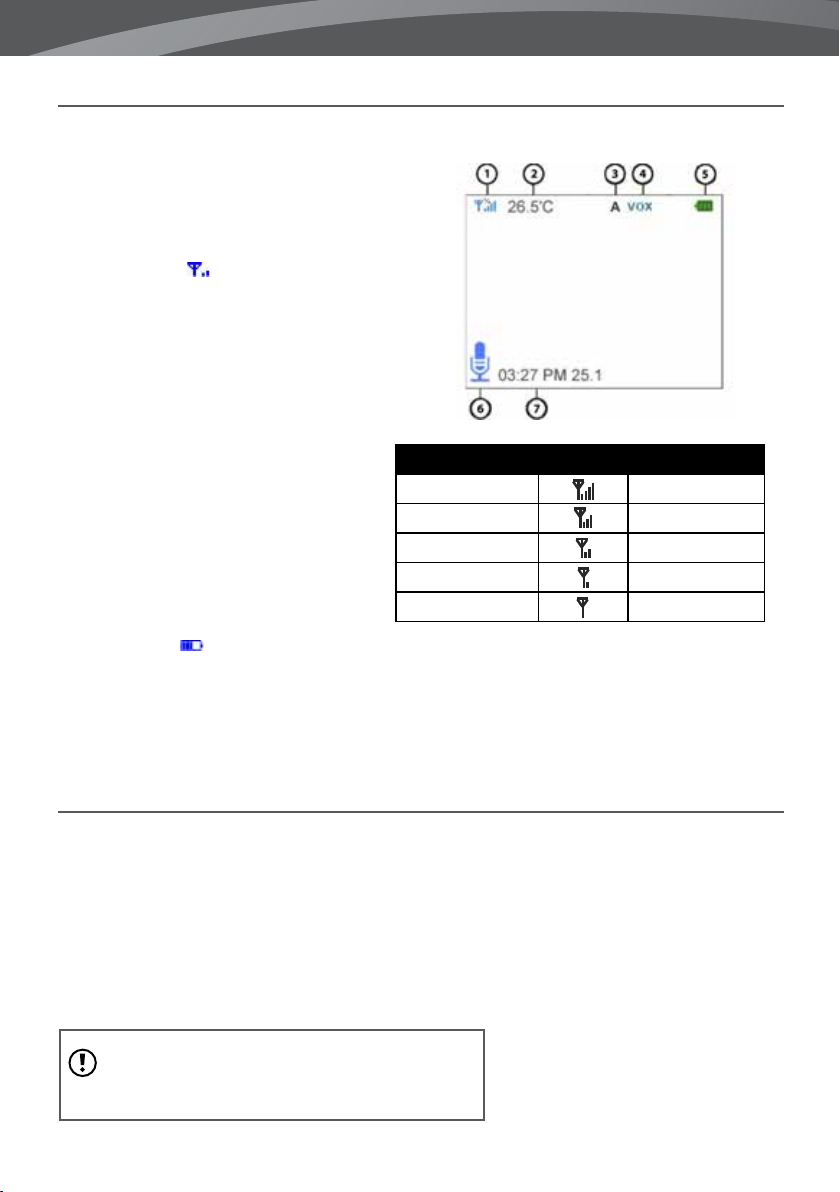

USING THE SYSTEM

The video of the baby unit will be displayed on the screen of the parent unit when both are switched on. The icons on the screen are explained below.

1. Signal indicator shows the strength of the connection between units. no bars indicate a poor signal and 4 bars indicate the strongest signal (see table).

2. Temperature indicator - Displays the temperature measured by the baby unit.

3. Switch Indicator - Monitor will automatically switch between cameras when activated

4. VOX indicator - Appears when the VOX mode is activated.

- The signal indicator

Signal strength Indicator Warning

Perfect None Good None Fair None Low Out of Range

5. Battery indicator - Indicates the battery life of the parent unit.

6. ‘Talk’-indicator - Appears when the talk button is pressed. You can now talk through the baby unit.

7. Date and time - Displays the current date and time.

No Signal Out of Range

OUT OF RANGE

When the baby unit is positioned too far away from the parent unit, the message “Connecting...” will appear on the screen of the parent unit and the video will start to icker. When there is no connection between the baby and the parent unit, the screen of the parent unit will be black and display the message “Connecting...”

note: If moving the baby and parent unit closer together does not help, try pairing the baby and parent unit. see Pairing chapter.

Page 9

LUVION Premium Baby products

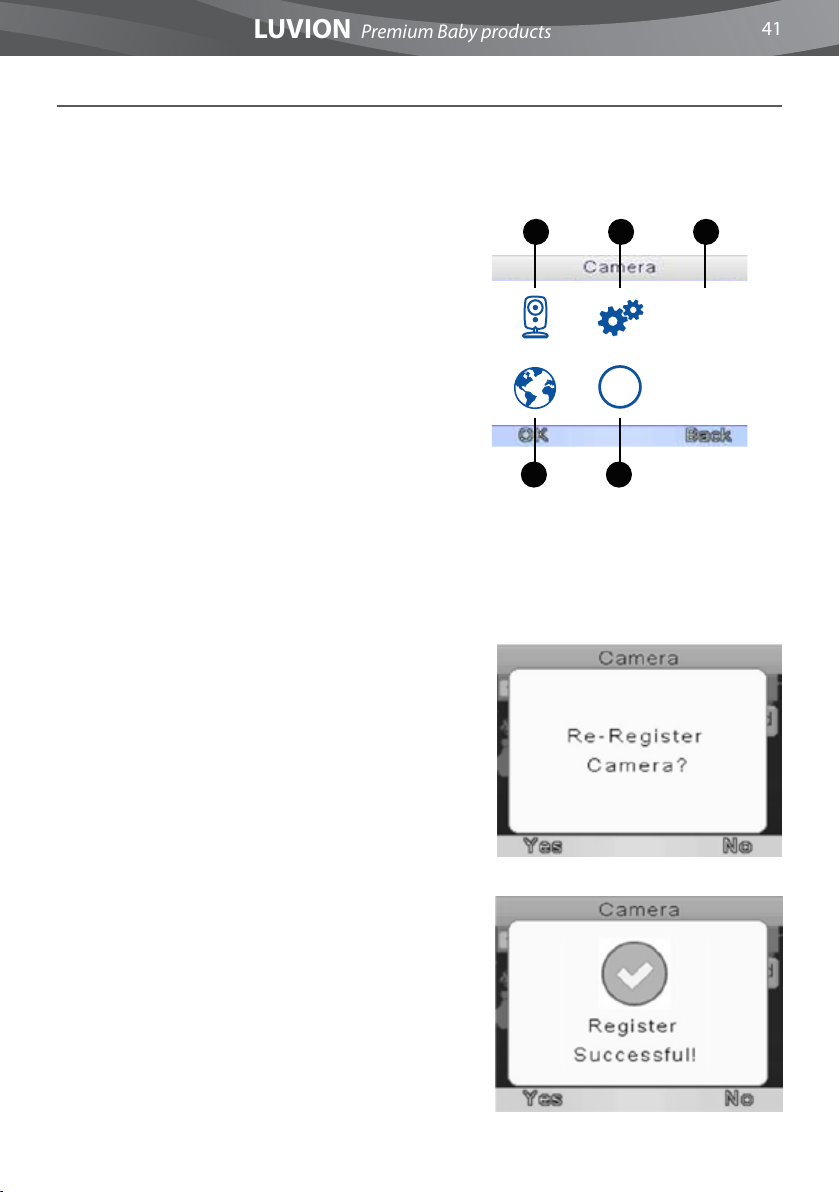

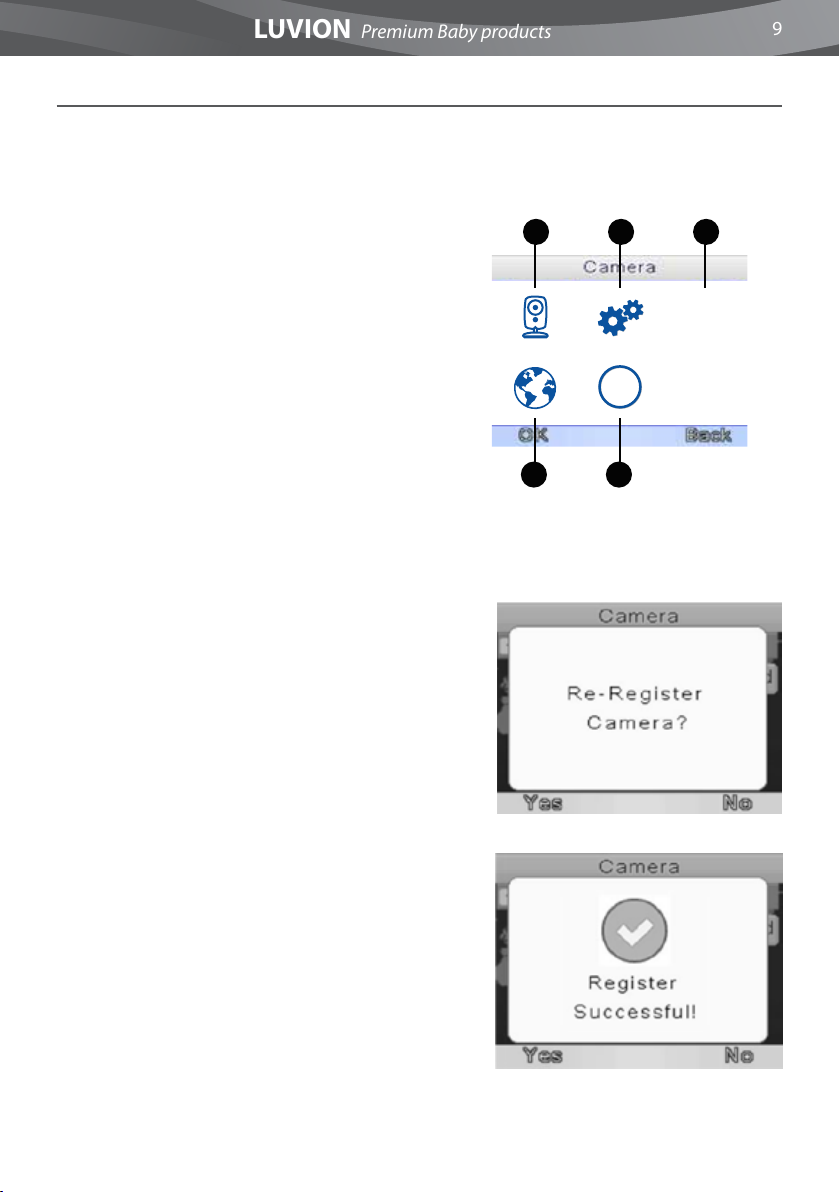

Open the menu of the Luvion Easy to change the

device settings.

> Press the OK / Menu button on the parent unit to

open the menu. > Use the left and right buttons to select a submenu. > Press the OK button to conrm a selection, marked

with a frame, and open a submenu.

1. Pairing Use this submenu to pair the baby unit

(camera) with the parent unit (monitor).

2. Settings Use this submenu to set the date and

time, temperature settings, camera switching mode and the display backlight.

3. VOX Use this submenu to (de)activate the VOX

mode and to set the VOX mode sensitivity.

4. Languages Use this submenu to set the Language.

5. System Information Use this submenu to display

the installed software and product information.

menu > CAMERA

The parent unit (monitor) and the baby unit (camera) are paired at the factory. You don’t need to repeat this procedure unless they loose connection.

> Press the Menu / Ok button to enter the main

menu.

> Select the Camera icon and press ok to conrm the

selection and open the Camera menu. > Select camera 1 or 2 > Press Ok again to start the Pairing procedure. > A message appears asking if you want to re-

button to conrm. > You have 10 seconds to briey press the pairing

button on the camera. > If pairing is successful the message “Register

Successful!” will be displayed.

1 2 3

VOX

4 5

Page 10

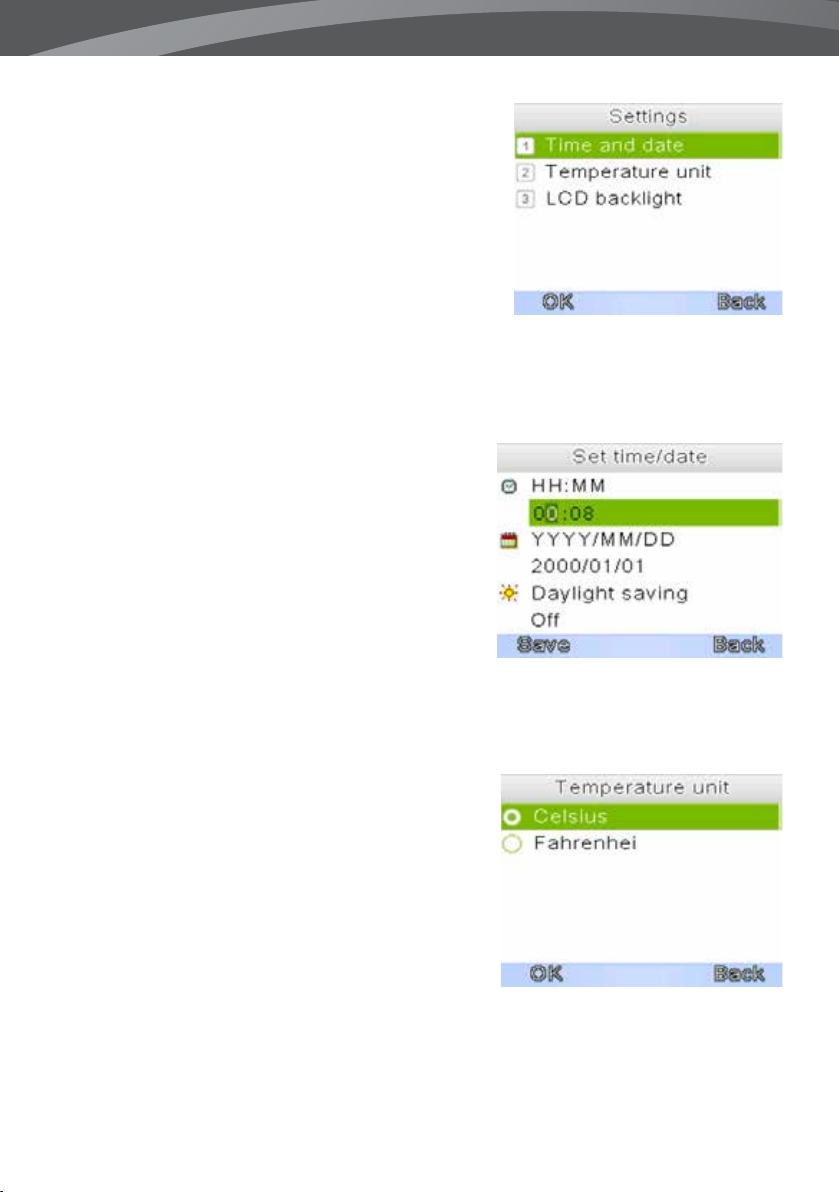

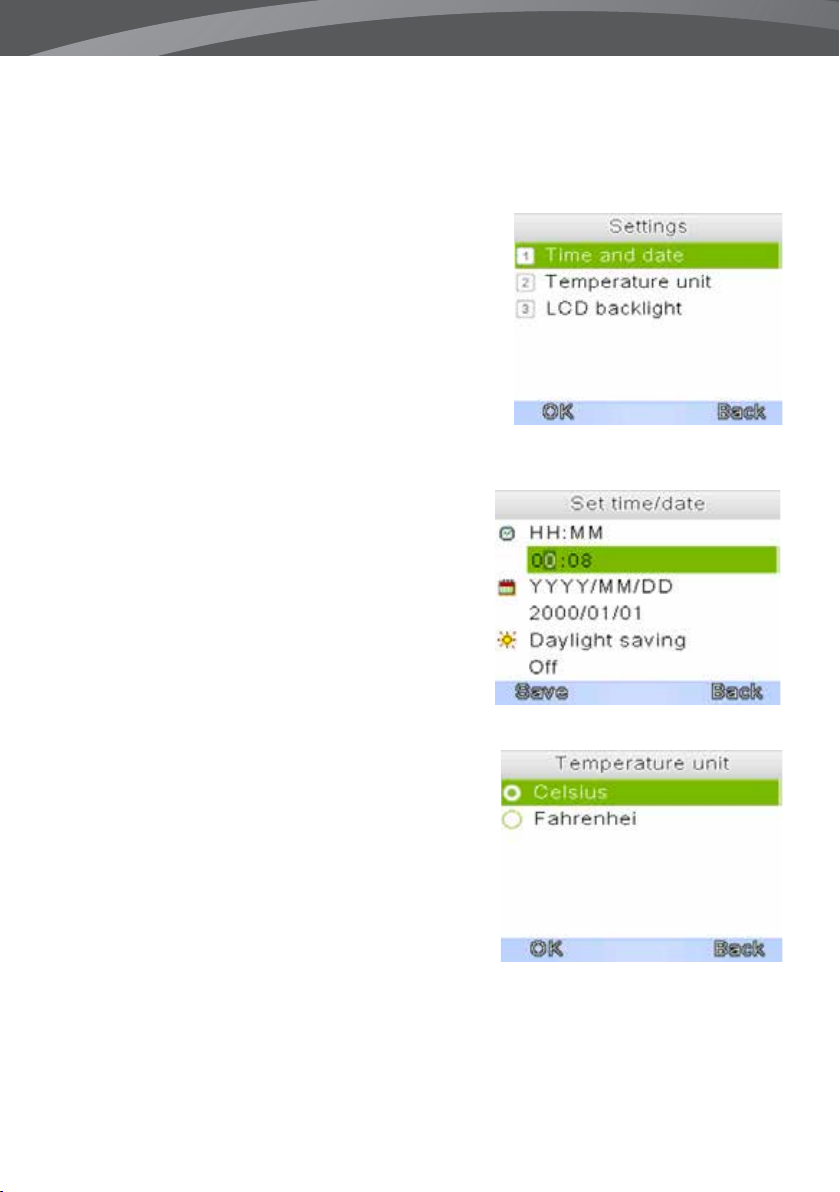

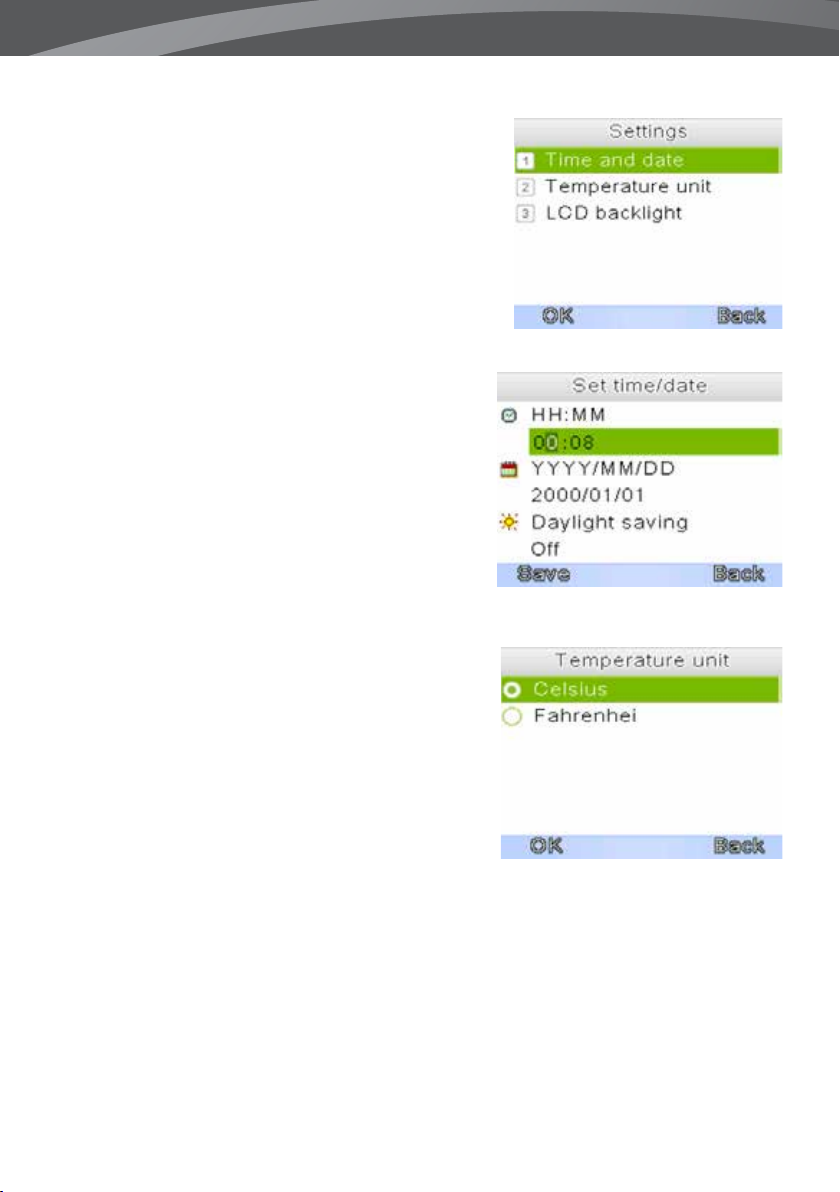

menu > SETTINGS

You can use the Settings menu to set the time and date, to change the temperature unit, select camera switch mode or to set the backlight brightness and backlight time interval.

> Select the settings icon in the main menu > Press OK to conrm your selection. > Press left or right to select the right submenu. > Press the OK button to conrm your selection.

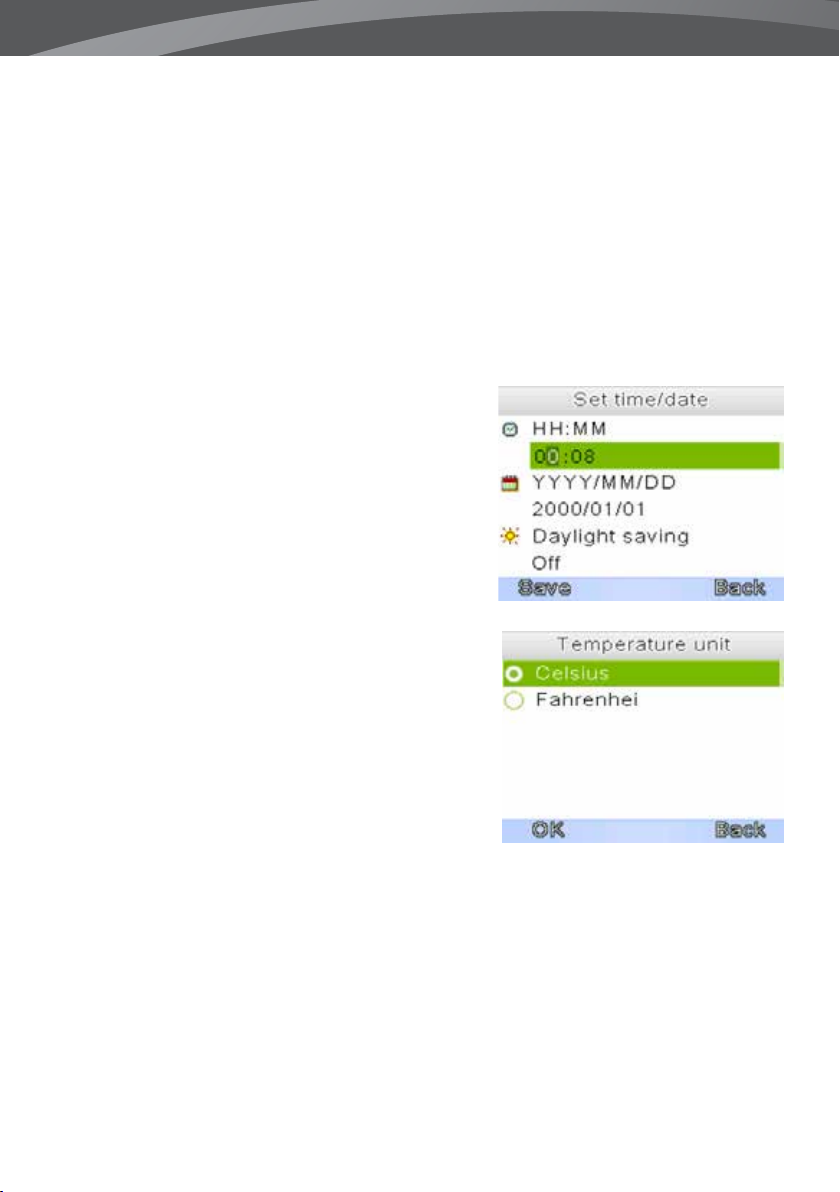

menu > se tting s > TIME AND DATE

You can use the Time and date menu to set the date and time or to change the format of the date and time.

> Press left or right to change the value. > Use the talk back button to change the selection. > Press the OK button to conrm new settings or use

the Back button to return to the previous menu.

menu > se tting s > TEMPERATURE UNIT

You can set the temperature unit of measure to Celcius or to Fahrenheit in this menu.

> Press left or right to select the desired temperature

measurement unit.

> Press the OK button to conrm, or press the Back

button to return to the previous menu.

menu > se tting s > Camera sWitChing moDe

You can set the camera switching to manual or automatic in this menu

> Press left or right to select the desired mode. > Press the OK button to conrm, or press the Back

button to return to the previous menu.

Page 11

LUVION Premium Baby products

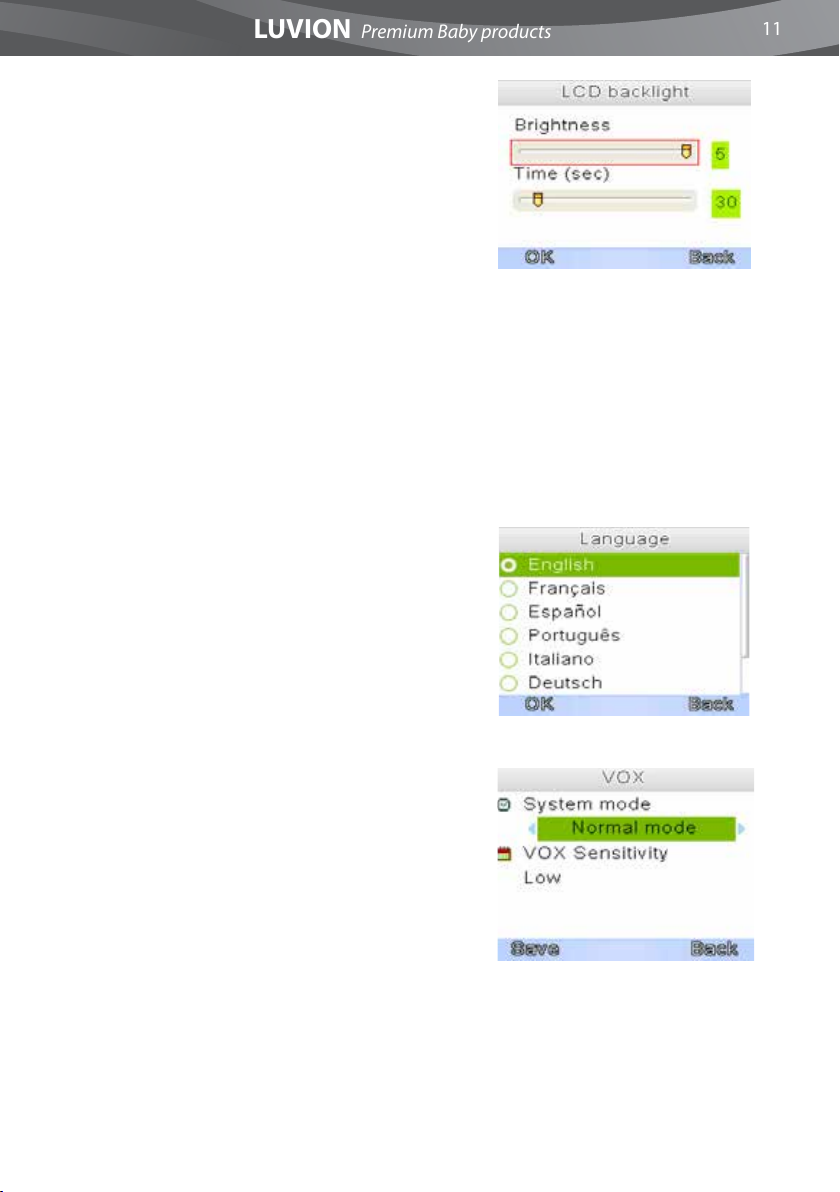

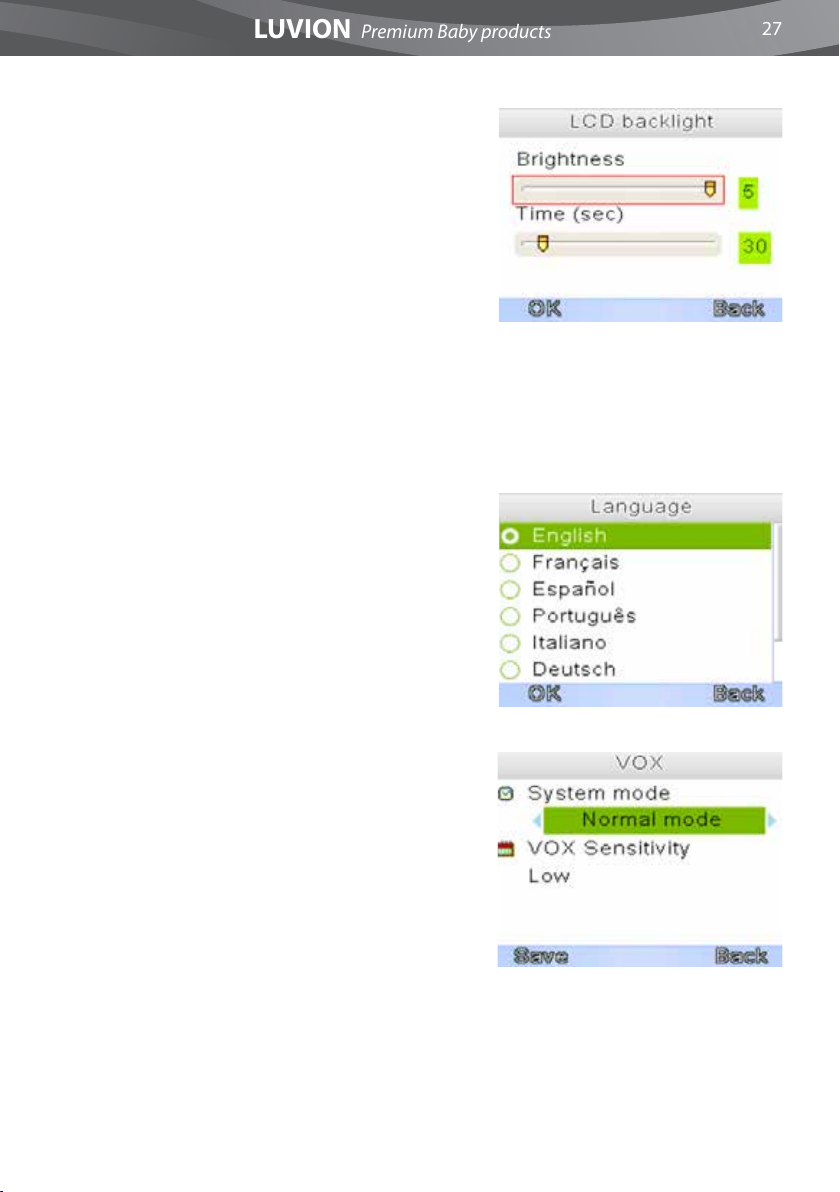

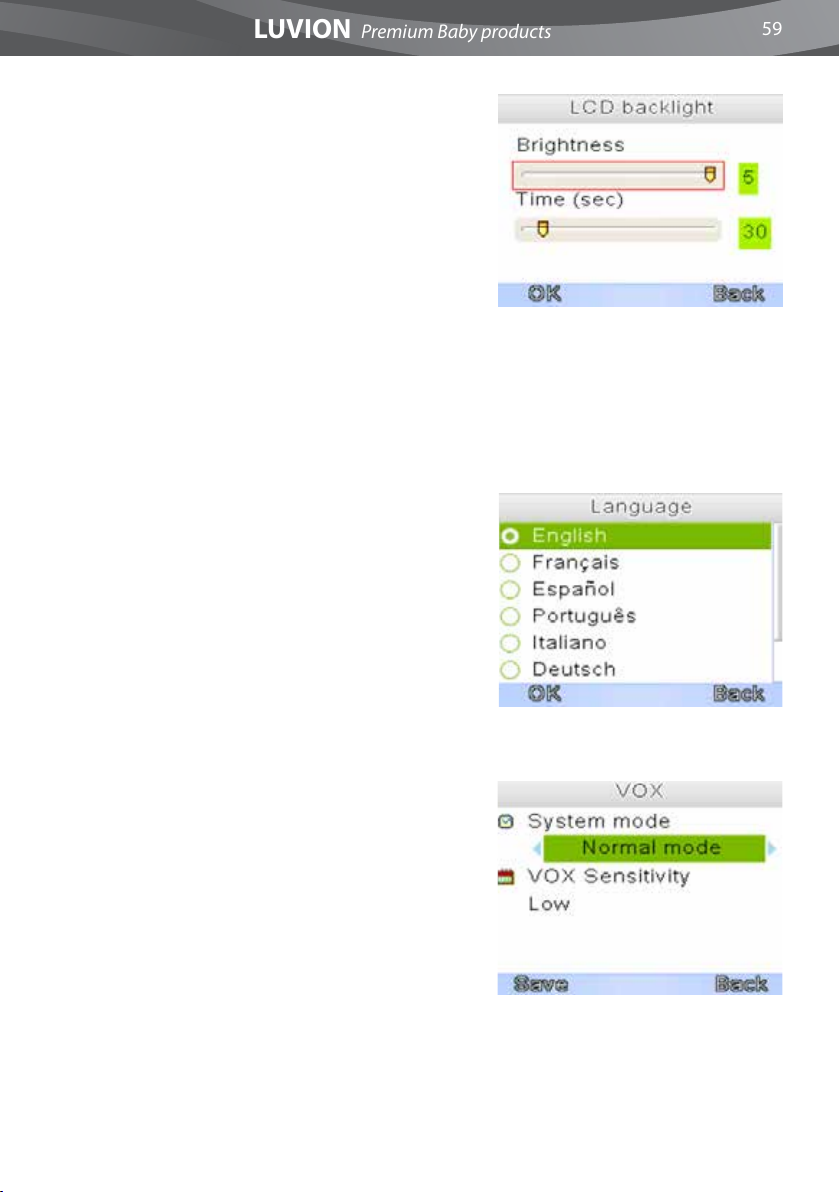

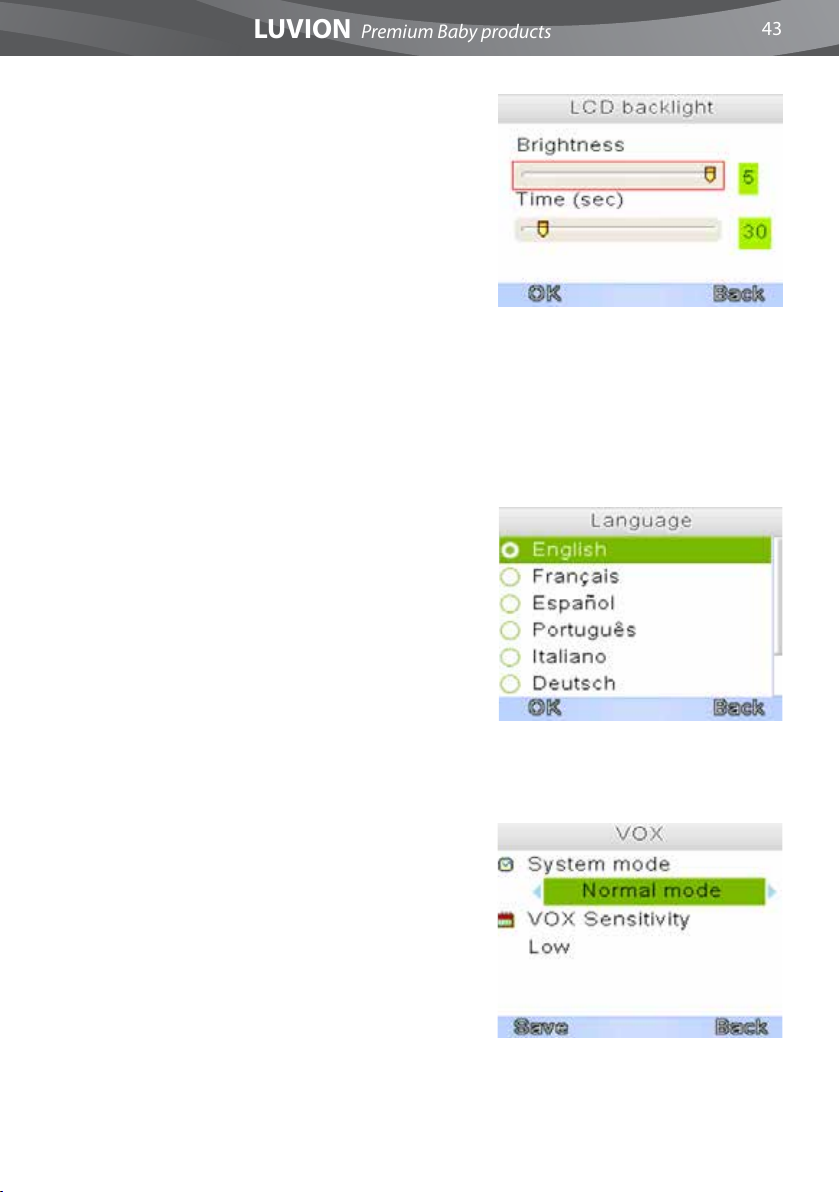

menu > se tting s > LCD BACKLIGHT

You can change the LCD backlight brightness and the time interval of the baby unit video in this menu. When the image of the video is too dark, try to increase the brightness.

The minimum Brightness is one, the maximum Brightness is 5. The minimum backlight time interval is 20 seconds, the maximum backlight time interval is 120 seconds.

> Press left or right to change the value. > Use the talk back button to switch between

Brightness and Time.

> Press the OK button to conrm new settings or

use the Back button to return to the previous menu.

menu > LANGUAGE

You can use the Language menu to choose your preferred language.

> Select the Language icon in the main menu. > Press OK to conrm your selection. > Press left or right to select your preferred language. > Press the OK button to conrm your selection or use

the back button to return to the previous menu.

menu > VOX

You can activate or deactivate the VOX mode and adjust its sensitivity in this menu. The VOX mode turns the display screen o after a while with no sound in order to conserve battery power.

When VOX sensitivity is set higher, softer sounds will be detected.

> Select the VOX icon in the main menu. > Press OK to conrm your selection > Press talk back button to choose between System

mode and VOX sensitivity. > Press left or right to change the value. > Press OK to save your settings or press Back to return

to the previous menu.

Page 12

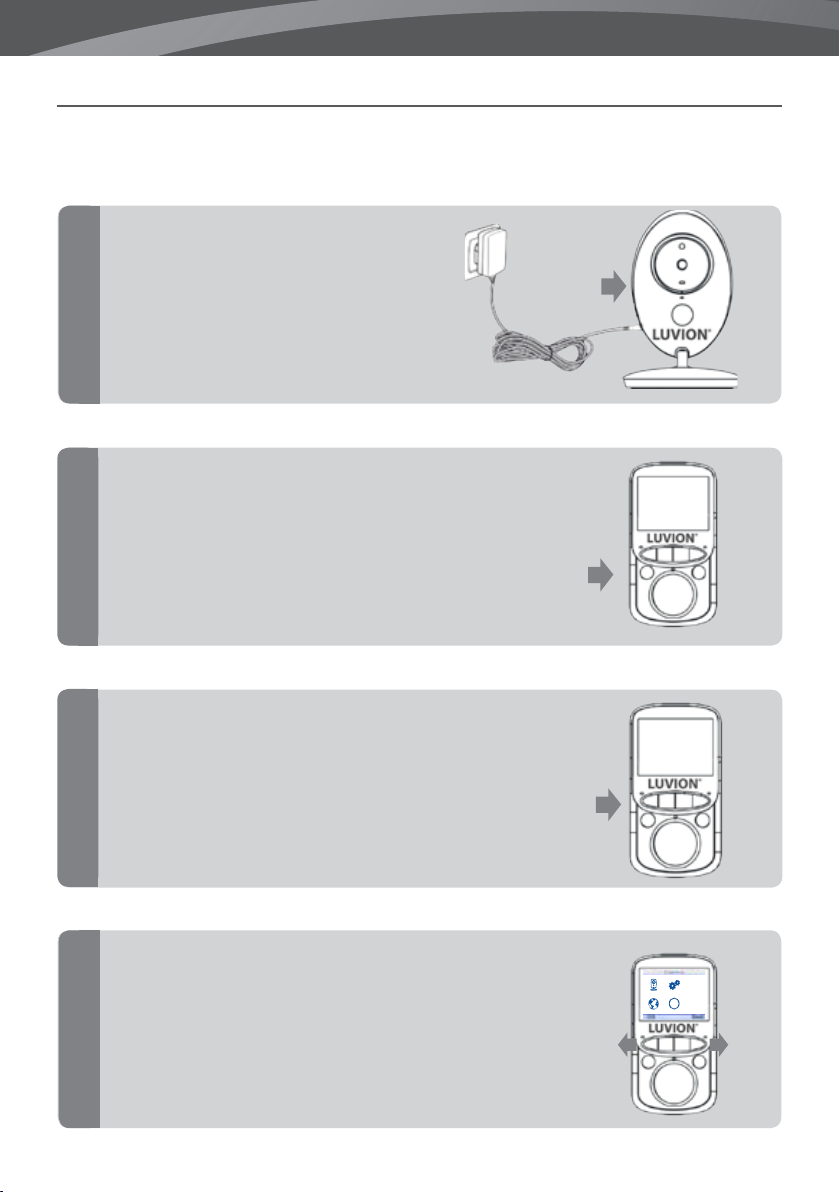

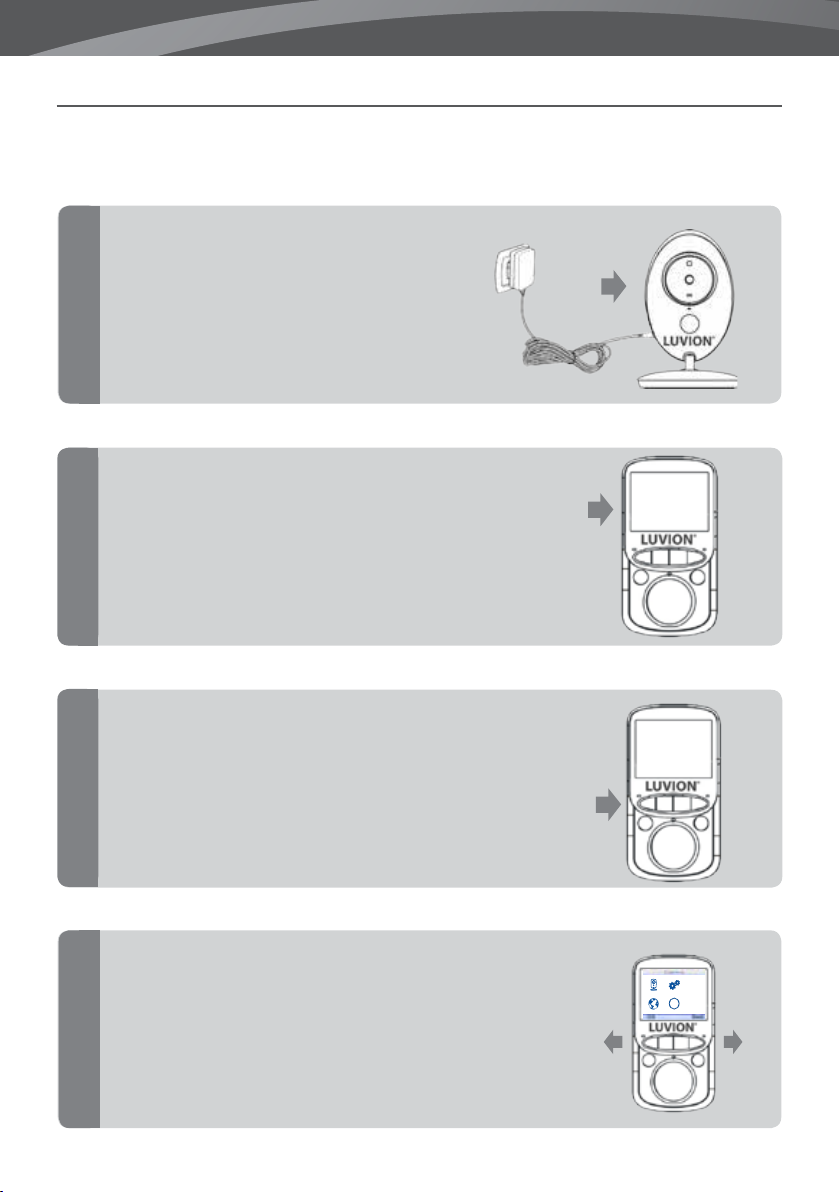

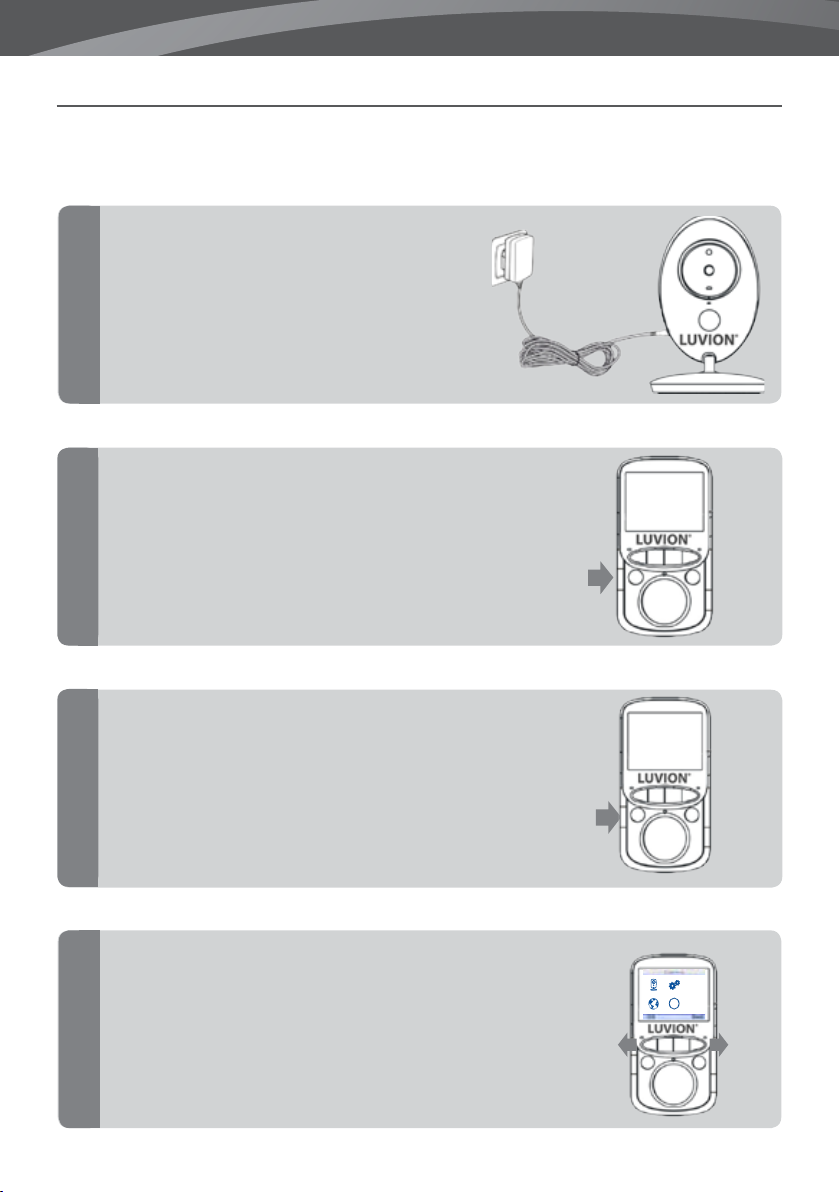

PAIRING

Use the Pairing function to connect a baby unit (camera) to the parent unit (monitor).

Plug the charger into the wall

socket and connect to the camera, to power on the camera.

Hold the power button on the monitor to

switch on the monitor.

Press the OK button to open the main

menu.

Use the right and left arrow buttons to select the Camera menu.

Press the OK button to open the Camera menu.

VOX

Page 13

LUVION Premium Baby products

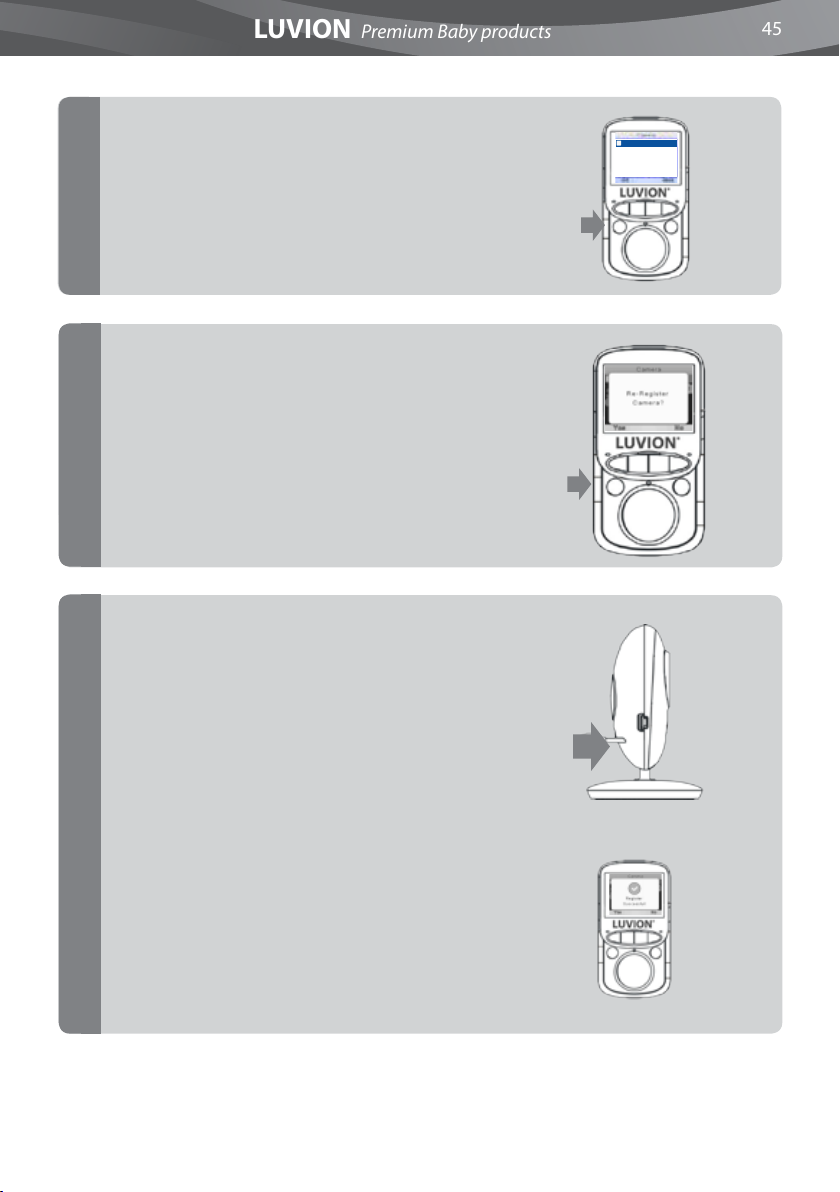

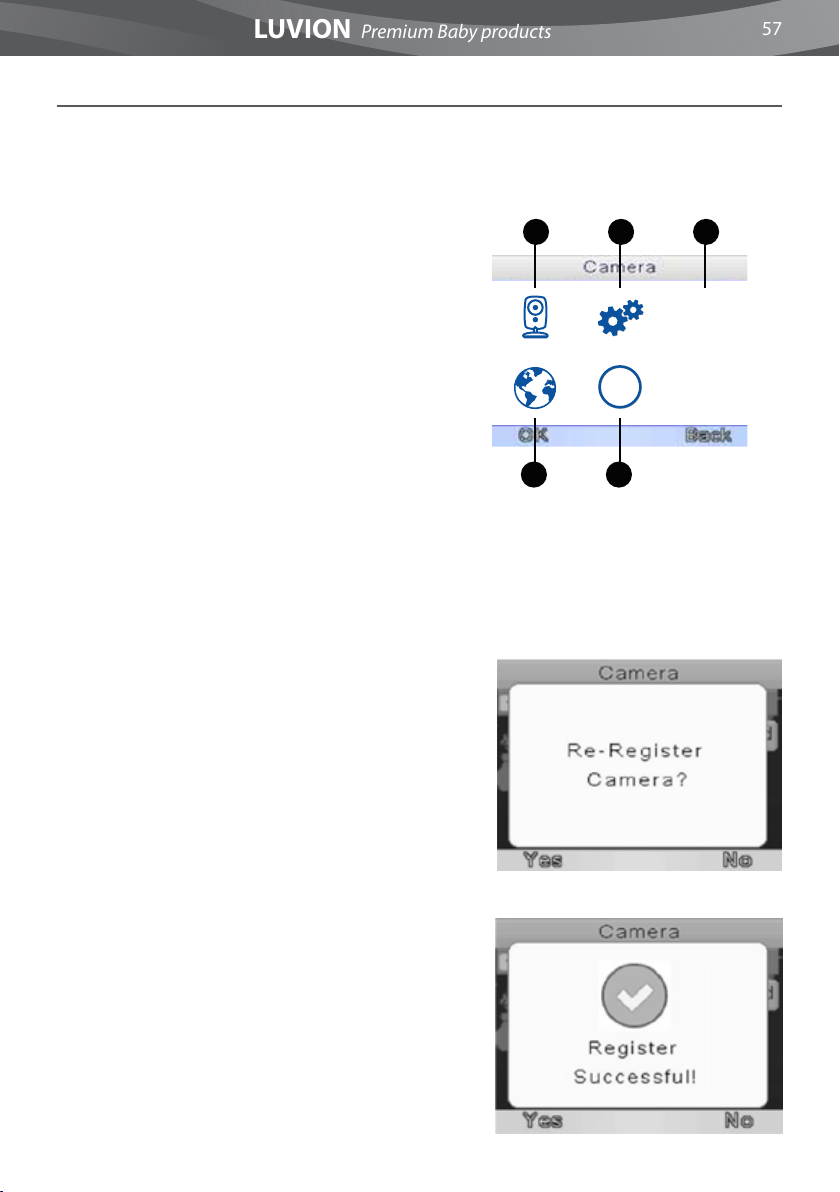

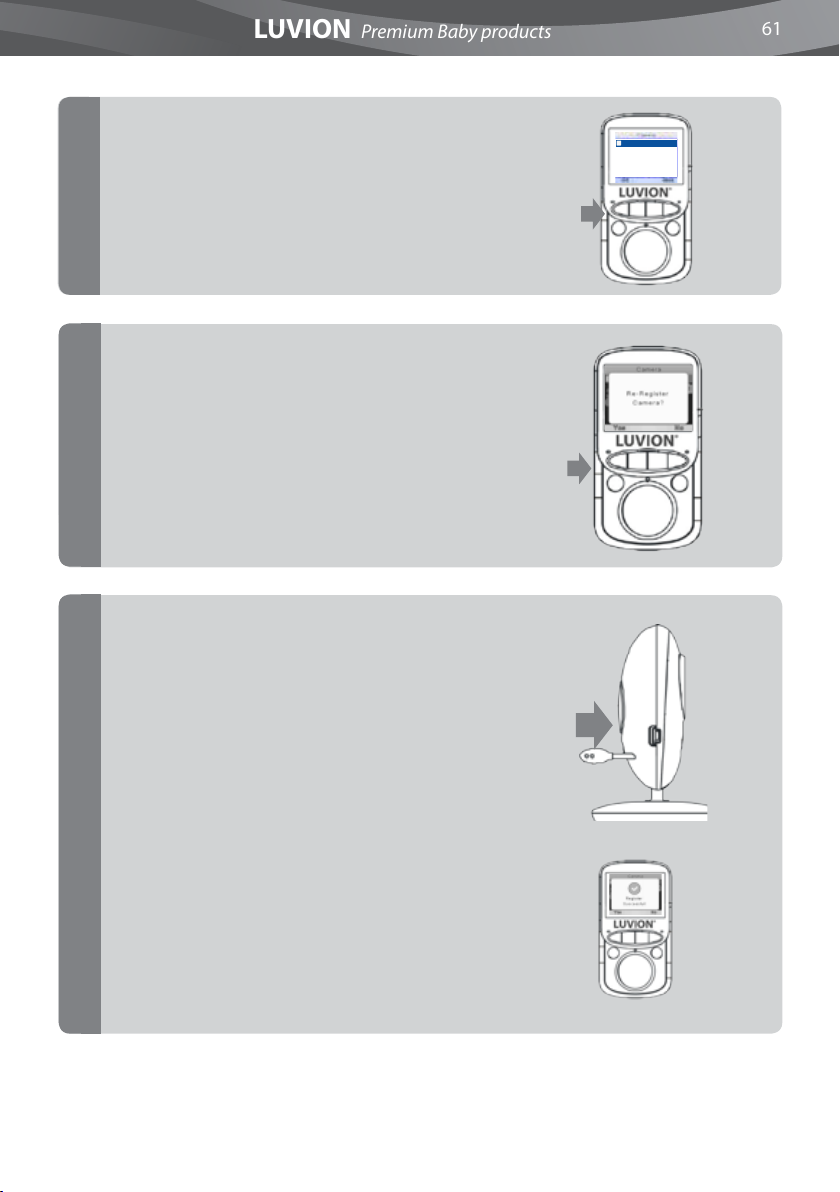

Select the desired camera (1 or 2) and press OK

button to pair the Camera

The screen will display “Re-Register the Camera?”

Press OK to conrm.

Camera Register

The screen will display “Please press the Pair key on your baby unit.”

Within 10 seconds, briey press the baby unit (camera) pair button to pair the baby unit (camera) to the parent unit (monitor) .

If pairing was succesful, the screen will display the message “Register Succesful!”

Page 14

TROUBLESHOOTING

If you have any problems with the Luvion Easy+, there is often a quick and simple solution. Please try the following:

Problem Solution

No video from the baby unit

The video is dropping / I have a constant low reception / “Buiten Bereik” message

Audio problems 1. Make sure that the volume on the parent unit is not muted. Press

The video is or has become choppy

1. Check the power supply of the baby unit. Make sure the power adapter is plugged in.

2. Make sure that the parent unit is switched on.

3. Make sure that the baby unit is in range of the parent unit.

4. Make sure that the parent unit is not in VOX mode (press the VOX button shortly to exit the VOX mode).

5. Make sure the monitor isn’t in powersave mode by pressing any button.

1. Move the baby unit closer to the parent unit.

2. Try repositioning the baby and/or parent unit (away from walls) to

improve the reception.

3. (re-)Pair the parent unit with the baby unit (see pairing chapter)

the > volume button on the parent unit to increase the volume.

2. Make sure that there is sound within range of the baby unit

microphone.

3. If the unit emits a loud, screeching noise, move the baby and

parent unit further apart.

1. The video may become choppy when a lower frame rate is

experienced (i.e. 10 frames per second instead of 20 frames per second).

2. Try moving the baby unit closer to the parent unit.

3. Remove obstructions between the baby and parent unit.

The battery of the parent unit runs out very fast

Use the VOX mode for longer battery life.

Page 15

LUVION Premium Baby products

TECHNICAL SPECIFICATIONS

General Specications

Operating Frequency Range 2.400 MHz ~ 2.483,5 MHz

Transmitting Power 17 dBm Max

Receiving Sensitivity -90 dBm

Type of Spread Spectrum FHSS 16 Channels

Type of Modulation GSFK

Data Rate 2 Mbps

Transmitting Distance 300 m (Line of Sight)

Baby unit (camera)

Image Sensor Type 0.3Mpix Color CMOS Image Sensor

Eective Pixels H: 320 px, V: 240 px

Image Resolution/Frame Rate 20 fps

White Balance Auto

Lens 3.15 mm, F 2.8

Field of View 60°

IR On/O >15 Lux O , <15 Lux On

IR LED Type/Nacht Vision 850 nm / 5 m

Speaker Output 1.0 W Max

Power Requirement 5 Vdc

Power Consumption 150mA (IR OFF) 400mA (IR ON)

Operating Temperature Range - 10° ~ 45°

Operating Humidity Range 85% HR

Environment Rating N/A (for indoor use only)

Dimensions 67x105x67 mm

Regulation Compliance CE & Rohs

Camera Housing Material Plastic

Page 16

Parent unit (monitor)

LCD Panel Size 2.4“ / 6,1 cm

LCD Resolution H: 320 px, V: 240 px

Viewing Angle H: 110°, V: 140°

Power Requirement 5 Vdc 500mA +/- 5 %

Power Consumption 250mA MAX.

Operating Temperature - 10° ~ 45°

Operating Humidity 0% ~ 85%

Battery 750mAh

 NOTE

Outdoor use in France, Italy, Russia and Ukraine is not allowed

This item is in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU.

Page 17

LUVION Premium Baby products

Page 18

HANDLEIDING

INHOUDSOPGAVE

INTRODUCTIE 18 VEILIGHEIDSINSTRUCTIES 18 INHOUD VAN DIT PAKKET 19 OVERZICHT OUDER UNIT MONITOR 20 OVERZICHT BABY UNIT CAMERA 21 KLAARMAKEN VOOR GEBRUIK 22 MENU 25 PAIRING 28 PROBLEEM & OPLOSSING 30 TECHNISCHE SPECIFICATIES 31

INTRODUCTIE

Hartelijk dank voor uw aanschaf van de Luvion Easy+. Vanaf nu kunt u uw baby altijd horen én zien. Zorg ervoor dat u altijd uw originele aankoopbewijs bewaart. Voor garantiegevallen zal u altijd gevraagd worden om een kopie van uw aankoopbewijs te tonen. Voor garantiegevallen kunt u contact opnemen met de Luvion dealer, of met de lokale Luvion vertegenwoordiger. Meer informatie kunt u vinden op www.luvion.com

Deze handleiding verzorgt alle nodige informatie om veilig en met plezier gebruik te kunnen maken van deze Luvion Easy+ babyfoon. Voordat u de babyfoon gebruikt adviseren wij u deze handleiding aandachtig door te lezen. Wij vragen uw extra aandacht voor de veiligheidsinstructies.

LUVION

Delft, Nederland

www. luvion.com

VEILIGHEIDSINSTRUCTIES

- Houd kleine onderdelen weg van kinderen.

- Dit product is geen speelgoed. Laat kinderen er niet mee spelen.

- De babyfoon is geen vervanging van ouderlijk toezicht.

- Gebruik alleen de oorspronkelijk meegeleverde adapters.

- Gebruik de babyfoon niet in een vochtige omgeving of nabij water.

- Zorg dat de babyunit en het snoer van de adapter altijd minimaal 1,5 meter van de baby

- verwijderd zijn.

- Gebruik de babyfoon bij een temperatuur tussen 10°C en 35°C.

- Demonteer nooit zelf de ouder- of babyunit. Dit dient door gekwaliceerd personeel te

gebeuren.

Batterijen:

- Zorg ervoor dat bij het eerste gebruik de monitor (ouderunit) volledig is opgeladen. Dit garandeert een

optimale levensduur van de batterij.

Page 19

LUVION Premium Baby products

De doos bevat de volgende onderdelen:

Easy+

1. 1 x ouder unit (monitor)

2. 1 x baby unit (camera)

3. 1 x adapter voor de ouder unit 1 x adapter voor de baby unit

4. 1 x Handleiding

Controleer of in uw pakket alle onderdelen aanwezig zijn.

1. 1 x ouder unit (monitor)

2. 2 x baby unit (camera)

3. 1 x adapter voor de ouder unit

4. 1 x Handleiding

Easy+ Duo

2 x adapter voor de baby unit

Page 20

OVERZICHT OUDER UNIT MONITOR

1. Adapter aansluiting- Hiermee kunt u de monitor via de USB voedingsadapter opladen.

2. LCD scherm - 2.4” LCD Scherm, geeft het camerabeeld weer.

3. Oplaad LED / Power indicator LED - Geeft aan of de monitor op dit moment wordt opgeladen. - Geeft

aan dat de monitor aan staat.

4. Connectie LED - Geeft aan of er een connectie met de camera is.

5. Microfoon - Ontvangt het geluid rondom de monitor voor het terugspreken naar de baby unit (camera).

Dit gebeurt alleen als u de “talk back” knop ingedrukt houdt.

6. Terug / Volume omlaag / Automatisch schakelen - In het menu te gebruiken als terug knop om te

schakelen naar de voorgaande menu optie. Buiten het menu kort drukken om volume te verlagen en ingedrukt houden om automatische schakeling van de camera te activeren.

7. Vox knop - Druk op deze knop om de VOX mode te activeren of deactiveren.

8. Terug spreek knop - Druk op deze knop om via de babyunit (camera) tegen uw kind te kunnen spreken.

9. Vooruit / Volume omhoog / handmatig schakelen - In het menu te gebruiken om vooruit te gaan naar

de volgende menu optie. Buiten het menu kort drukken om volume te verhogen en ingedrukt houden om handmatig te schakelen naar de andere camera.

10. Menu / OK button - Gebruik de Menu / OK knop om het menu te openen of in het menu om een selectie

te bevestigen.

11. Aan/Uit knop - Hiermee kunt u de monitor aan- en uitzetten. In het menu te gebruiken om terug te

gaan naar het voorgaande menu zonder op te slaan.

12. Luidspreker - Produceert het geluid van de baby unit.

13. Batterij compartiment - Vervangbare Lithium Ion-batterij

Page 21

LUVION Premium Baby products

OVERZICHT BABY UNIT CAMERA

1. Lichtsensor - Corrigeert het beeld wanneer het licht van de omgeving verandert.

2. Cameralens - Registreert het beeld .

3. Spannings indicatie LED - Geeft aan of de camera aan staat.

4. Microfoon - Ontvangt het geluid.

5. Infrared LED’s - Geeft 5m nachtzicht . De LED’s worden automatisch geactiveerd in een donkere

omgeving.

6. Adapter aansluiting - aansluiting voor de Luvion usb adapter.

7. Temperatuursensor - De gemeten temperatuur wordt weergeven op het scherm van de ouderunit.

8. Pairing knop - Maakt een nieuwe verbinding tussen de baby unit en ouder unit wanneer het ‘pairing

proces’ in werking gesteld is. Pairing wordt gebruikt wanneer de ouderunit de babyunit niet meer kan vinden. Zie het Pairing hoofdstuk voor meer informatie

9. Luidspreker - Maakt het mogelijk om met uw kind op afstand te praten.

Page 22

KLAARMAKEN VOOR GEBRUIK

OUDER UNIT MONITOR

1. Haal voorzichtig de ouder unit (monitor) uit de verpakking.

2. Verbind de monitor met de bijgeleverde adapter, waarna de ouder unit zich zal opladen. Rechts bovenin het scherm zal een laadindicatie worden weergegeven. Laad de ouder unit bij het eerste gebruik volledig op.

let op: Laad de ouder unit volledig op bij eerste gebruik.

3. Houdt de ON/OFF knop ingedrukt om de monitor in te schakelen. Het scherm zal nu het Luvion logo weergeven.

BABY UNIT CAMERA

Bepaal eerst goed waar u de baby unit plaatst voordat u de unit gaat gebruiken. Probeer rekening te houden met de lengte van de adapter snoeren en een beschikbaar stopcontact om zo de camera van stroom te voorzien.

1. Haal de baby unit voorzichtig uit de verpakking.

2. Plaats of bevestig de baby unit. U kunt de baby unit plaatsen op een tafel of kastje of bevestigen aan een muur.

Page 23

LUVION Premium Baby products

let op: Wees er zeker van, voordat u de baby unit permanent bevestigt, dat de draadloze verbinding tussen de baby unit en de ouder unit voldoende is. Controleer dit door beide units te plaatsen op plek waar u ze wilt gebruiken en even te testen.

let op: Probeer dikke muren of andere obstructies to mijden tussen de baby- en ouderunit. Voor een goede geluidsgevoeligheid en scherp beeld raden wij aan om een afstand van minimaal 1,5 meter tussen kind en camera te houden.

let op: Het bereik wordt beïnvloedt door alles dat zich tussen camera en monitor bevind. Vooral metalen objecten zoals keuken apparatuur, stalen deuren of gewapend beton kunnen het bereik zwaar verminderen. Muren, plafonds, ramen en signalen die wordt uitgezonden door radiograsche of elektrische apparatuur (zoals bijvoorbeeld tv’s, computers, draadloze of mobiele telefoons) kunnen het bereik ook verstoren.

3. Verbind de adapter met het adapter aansluitpunt van de baby unit.

4. De Spanning indicatie-LED zal oplichten zodra de camera werkt.

De ouderunit zal de video weergeven van de babyunit indien beide aan staan en binnen bereik van elkaar staan. Het bericht “Connecting...” wordt weergeven op het scherm van de ouderunit wanneer de babyunit buiten bereik staat, uit staat of wanneer de units elkaar niet herkennen. (Zie pairing hoofdstuk)

Page 24

GEBRUIK

Het beeld van de baby unit wordt weergeven als de ouder unit en de baby unit aan staan. De iconen op het scherm worden hier beneden uitgelegd.

1. Signaal indicatie De signaal indicatie geeft aan hoe sterk het signaal is dat wordt ontvangen van de baby unit. Een of geen streepjes wijzen op een slecht signaal terwijl 4 streepjes wijzen op een sterk signaal (zie tabel).

2. Temperatuur indicatie Geeft de temperatuur gemeten door de baby unit weer.

3. Schakel indicatie Wanneer deze functie aan staat zal de monitor automatisch schakelen tussen de camera’s.

4. VOX indicatie Verschijnt wanneer de VOX mode is geactiveerd.

5. Batterij-indicator Geeft aan hoe vol de batterij nog is.

Signaal sterkte Indicatie Waarschuwing

Perfekt Geen Goed Geen Redelijk Geen Slecht Buiten bereik Geen Signaal Buiten bereik

6. ‘Talk’-indicatie Verschijnt wanneer de Talk functie wordt ingedrukt, zolang u de knop inhoudt kunt u met uw kind praten via de microfoon.

7. Datum en tijds indicatie Geeft de huidige tijd en datum weer.

BUITEN BEREIK

Wanneer de baby unit zich te ver van de ouder unit bevindt dan zal de waarschuwingsboodschap ‘Connecting...’ op het beeldscherm van de ouder unit verschijnen. Op het moment dat de ouder unit helemaal geen verbinding meer heeft met de baby unit dan blijft de

boodschap ‘Connecting....’ in beeld.

let op: Als de ouder unit in alle gevallen buiten bereik blijft aangeven, controleer dan of de camera aan staat en probeer opnieuw te ‘pairen’, zie hoofdstuk ‘Pairing’.

Page 25

LUVION Premium Baby products

Open het menu van de Luvion Easy om apparaatinstellingen te veranderen.

> Druk op de OK knop op de monitor om het menu te

openen.

> Druk op de < of > knop om een submenu te selec-

teren.

> Druk op de OK knop om de selectie, gemarkeerd

met een frame, te bevestigen en het submenu te openen.

1 2 3

VOX

1. Pairing In dit submenu kun u de baby unit

(camera) bij de ouder unit (monitor) registreren.

2. Settings In dit submenu kunt u de datum en tijd,

de temperatuureenheid, camera schakel modus en de helerderheid van het scherm instellen.

3. VOX In dit submenu kunt u de VOX functie

activeren of deactiveren en de gevoeligheid van de VOX functie instellen.

4. Taal In dit submenu kunt u de taal instellen.

5. Systeem Informatie Hier kunt u de geinstalleerde

software en product informatie inzien.

menu > CAMERA

De ouder unit (monitor) en de baby unit (camera) zijn al gepaired in de fabriek. U hoeft deze procedure niet te herhalen, tenzij de connectie verloren is gegaan.

> Druk op de Menu / Ok knop om het hoofdmenu te

openen.

> Selecteer het Camera icoon en druk op OK om de

selectie te bevestigen en om het Camera menu te

openen. > Selecteer camera 1 of 2. > Druk nogmaals op Ok om de Pairing procedure te

starten. > De vraag verschijnt of u de camera opnieuw

wilt registreren. Druk op de OK knop om dit te

bevestigen. > U heeft nu 10 seconden tijd om 1x kort op de pair

knop op de camera te drukken. > Als het registreren van de camera bij de monitor

succesvol is verlopen zal de boodschap “Registratie

Succesvol!” op het scherm worden weergegeven.

4 5

Page 26

menu > INSTELLINGEN

In dit submenu kunt u de datum en tijd, de temperatuureenheid, en de helerderheid van het scherm instellen.

> Selecteer het instellingen icoon in het

hoofdmenu > Druk op OK om uw selectie te bevestigen. > Gebruik de < of > knop om de instelling te

selecteren die u wil wijzigen. > Druk op OK om de selectie te bevestigen.

menu > ins telli ngen > TIJD EN DATUM

In dit submenu kunt u de datum en tijd instellen of de tijd- en datumnotatie wijzigen.

> Druk op < of > om de waarde aan te passen. > Druk op de terugspreek knop om de selectie

(minuten, uren etc.) te wijzigen. > Druk op de OK knop om de wijzigingen te

bewaren of druk op de terug knop om terug te

gaan naar het vorige menu.

menu > ins telli ngen > TEMPERATUUR EENHEID

In dit submenu kunt u de gewenste temperatuur eenheid instellen op celcius of fahrenheit

> Druk op < of > om de gewenste temperatuur

meet eenheid te selecteren (Celsius of Fahrenheit) > Druk op de OK knop om uw selectie te bevestigen

of druk op de terug knop om terug te gaan naar

het vorige menu.

menu > ins telli ngen > CAMERA SCHAKEL MODUS

> Druk op < of > om de gewenste modus te selec-

teren. > Druk op de OK knop om uw selectie te bevestigen

of druk op de terug knop om terug te gaan naar

het vorige menu.

Page 27

LUVION Premium Baby products

menu > ins telli ngen > LCD VERLICHTING

In dit submenu kunt u de helerderheid en de tijdsinterval van de LCD verlichting instellen. Als het beeld van uw babyfoon te donker is probeer dan de helderheid te verhogen. De minimale helderheid is 1, de maximale helderheid is 5. Het minimale LCD verlichting tijdsinterval is 20 seconden, het maximale LCD verlichting tijdsinterval is 120 seconden.

> Druk op < of > om de waarde aan te passen. > Druk op de terugspreek knop om de selectie te

wijzigen. > Druk op de OK knop om de wijzigingen te

bewaren of druk op de terug knop om terug te

gaan naar het vorige menu.

menu > TAAL

In het menu taal, kunt u de door u gewenste taal selecteren.

> Selecteer het Taal icoon in het hoofdmenu. > Druk op de OK knop om de selectie te bevestigen > Druk op < of > om de taal aan te passen.

menu > VOX

In dit menu kunt u de VOX functie activeren of deactiveren en de VOX gevoeligheid instellen. De VOX mode schakelt het scherm uit, na een periode zonder gedecteerd geluid, om het batterij verbruik te verminderen. Als u de VOX gevoeligheid verhoogd

worden zachtere geluiden waargenomen.

> Selecteer het VOX icoon in het hoofdmenu. > Druk op de OK knop om de selectie te bevestigen. > Druk op de terugspreek knop om de selectie

(system-modus of VOX gevoeligheid) te wijzigen. > Druk op < of > om de waarde aan te passen. > Druk op de OK knop om de instellingen te bewaren

of druk om de terug knop om terug te gaan naar het

vorige menu.

Page 28

PAIRING

Gebruik Pairing om een baby unit (camera) te verbinden met de ouder unit (monitor).

Steek de stekker in het stopcontact en verbindt de

connector met de camera.

Houdt de aan/uit knop van de monitor

ingedrukt om de monitor aan te zetten.

Druk op de OK knop om het hoofdmenu

te openen.

Druk op < of > om het camera icoontje te selecteren.

Druk op OK om het Camera submenu te openen.

VOX

Page 29

LUVION Premium Baby products

Selecteer de gewenste camera (1 of 2) en druk

op de OK button om de Camera bij de monitor te registreren (pairen)

De boodschap “Camera opnieuw registreren?” zal verschijnen.

Druk op OK om te bevestigen.

Camera Register

De boodschap “Druk op de pair knop achter op uw baby unit” zal verschijnen.

Druk nu binnen 10 seconden 1x kort op de pair knop achter op uw baby unit (camera).

Als de pairing procedure succesvol is verlopen zal de boodschap “Registratie Succesvol!” op het beeldscherm verschijnen.

Page 30

PROBLEEM & OPLOSSING

Mocht u tegen problemen aanlopen met de Luvion Easy+ dan is er vaak een snelle, simpele oplossing beschikbaar:

Probleem Oplossing

Er is geen beeld op de ouder unit.

Het beeld valt uit/ Ik heb constant weinig bereik/

“Connecting....”

Audio problemen 1. Controleer of het volume niet uit staat. Druk op de +(>) volume

Het beeld hapert of bevriest.

1. Controleer de adapter van de baby unit. Controleer of de stekker aangesloten is.

2. Controleer of de ouder unit aan staat

3. Breng de baby unit dichterbij de ouder unit om het bereik te versterken.

4. Controleer of de ouder unit in VOX mode staat. Druk op de VOX knop of schakel de VOX functie uit in het menu.

5. Controleer of de monitor niet in powersave staat, de monitor zal bij indrukken van iedere knop weer activeren.

1. Breng de baby unit dichterbij de ouder unit.

2. Probeer de units uit de buurt van grote objecten of muren te

plaatsen om het bereik te verbeteren.

3. Klap de antenne uit de ouder unit voor een betere ontvangst.

4. Probeer de units opnieuw te pairen (zie Pairing Hoofdstuk)

knop.

2. Controleer of er wel geluid is in de omgeving van de baby unit.

3. Indien er een harde piep aanwezig is, plaats de ouder unit verder

weg van de baby unit.

1. Probeer de units dichter bij elkaar te brengen.

2. Probeer de units uit de buurt van grote objecten of muren te

plaatsen om het bereik te verbeteren

De batterij loopt snel leeg Gebruik de VOX functie voor een lager stroomverbruik.

Page 31

LUVION Premium Baby products

TECHNISCHE SPECIFICATIES

Technische Specicaties

Frequentiebereik 2.400 MHz ~ 2.483,5 MHz

Zendvermogen 17 dBm Max

Ontvangst gevoeligheid -90 dBm

Type Spread Spectrum FHSS 16 Kanalen

Type Modulatie GSFK

Data Snelheid 2 Mbps

Bereik 300 m (Open veld)

Baby unit (camera)

Beeld Sensor Type 0.3Mpix Color CMOS Image Sensor

Beeld resolutie H: 320 px, V: 240 px

Framerate 20 fps

Wit Balans Auto

Lens 3.15 mm, F 2.8

Field of View 60°

IR On/O >15 Lux O , <15 Lux On

IR LED Type/Nachtzicht 850 nm / 5 m

Speaker Output 1.0 W Max

Voedingsspanning 5 Vdc

Verbruik 150mA (IR uit) 400mA (IR aan)

Gebruikstemperatuur - 10° ~ 45°

Max Luchtvochtigheid 80% HR

Gebruiksomgeving N/A (alleen binnenshuis)

Dimensies 67x105x67 mm

Regulation Compliance CE & Rohs

Materiaal Behuizing Plastic

Page 32

Ouder unit (monitor)

LCD Schermgrootte 2.4“ / 6,1 cm

LCD Resolutie H: 320 px, V: 240 px

Kijkhoek H: 110°, V: 140°

Voedingsspanning 5 Vdc 500mA +/- 5 %

Vebruik 250mA MAX.

Gebruikstemperatuur - 10° ~ 45°

Luchtvochtigheid 0% ~ 85%

Batterij 750mAh

Service en support

+31 (0) 15 2190305

[email protected]

 LET OP

Buitenshuis gebruik in Frankrijk, Italië, Rusland en de Oekraïne niet toegestaan

Dit product is in overeenstemming met de essentiële eisen en andere relevante bepalingen van richtlijn 2014/53/EU.

Page 33

LUVION Premium Baby products

Page 34

MANUEL D’UTILISATION

TABLE DES MATIÈRES

INTRODUCTION 34 CONSIGNES DE SÉCURITÉ 34 CONTENUE DU KIT 35 INSTRUCTION APPAREIL PARENTS MONITEUR 36 INSTRUCT IONS APPAREIL BEBE CAMERA  37 MISE EN ROUTE 38 MENU 41 COUPLAGE 44 PROBLÈMES ET SOLUTIONS 46 SPECIFICATIONS TECHNIQUES 47

INTRODUCTION

Nous vous remercions d’avoir choisi le Luvion Easy+ Il est important et recommandé de toujours conserver votre bon d’achat original. En cas de garantie vous serez amené à envoyer une copie de votre bon d’achat original. En cas de garantie vous pouvez prendre contact avec votre agent Luvion ou bien avec votre représentant local Luvion. Pour plus d’informations veuillez vous rendre sur la page internet www.luvion.com.

Ce manuel d’utilisation vous procure toutes les informations nécessaires an de vous permettre d’utiliser le Luvion Easy+ confortablement et en toute sécurité. Préalablement à votre première utilisation nous vous conseillons de lire attentivement ce manuel d’utilisation. Nous vous prions de porter une attention particulière aux consignes de sécurité.

LUVION

Delft, Pays-Bas

www. luvion.com

CONSIGNES DE SÉCURITÉ

- Veillez à ne pas laisser d’objets de petite taille à la portée des enfants.

- Ce produit n’est pas un jouet. Ne pas laisser des enfants jouer avec.

- Ce produit ne remplace pas un contrôle parental régulier.

- Veuillez seulement utiliser les adaptateurs originaux fournis par le fabriquant.

- Veillez à ne pas utiliser le Luvion Easy dans un environnement humide ou à proximité d’une source

d’eau.

- Veillez à ce que l’appareil bébé (caméra) et le cordon adaptateur soient toujours séparés de l’enfant par

une distance minimale de 1.5 mètre.

- Utilisez le Luvion Easy à une température comprise entre 10°C et 35°C.

- Ne démontez jamais vous-même les appareils Luvion. Ceci doit être fait par un personnel technique-

ment qualié.

Batteries:

- Lors de votre première utilisation veillez à ce que le Luvion Easy soit complètement chargé. Ceci garantit

une durée de vie optimale des piles.

Page 35

LUVION Premium Baby products

CONTENU DU KIT

Le Luvion Easy Plus contient les pièces suivantes :

Easy+

1. 1 x appareil parents (moniteur)

2. 1 x appareil bébé (caméra)

3. 1 x adaptateur secteur pour l’appareil parents 1 x adaptateur secteur pour l’appareil bébé

4. 1 x manuel d’utilisation

Vériez si votre kit contient toutes les pièces mentionnées ci-dessus.

1. 1 x appareil parents (moniteur)

2. 2 x appareil bébé (caméra)

3. 1 x adaptateur secteur pour l’appareil parents

4. 1 x manuel d’utilisation

Easy+ Duo

2 x adaptateur secteur pour l’appareil bébé

Page 36

INSTRUCTION APPAREIL PARENTS MONITEUR

1. Connecteur d’alimentation - branchez l’adaptateur secteur USB sur une prise et/ou chargez l’appareil parents

2. Ecran LCD - Ecran LCD 2.4’’.

3. Voyant LED de charge / Voyant LED d’alimentation - indique que l’appareil est en cours de chargement

- indique si l’appareil parents est allumé

4. Voyant LED de connexion - indique s’il y a une connexion avec la camera

5. Microphone - Les sons détectés par le microphone sont transmis à l’appareil bébé (caméra) lorsque le bouton Talk est enfoncé

6. Bouton Retour / Diminution du volume / Changer automatic - utilisez sur le bouton Retour pour retourner au option de menu précédent. En dehors du menu, appuyez brièvement pour diminuer le volume ou maintenez la touche pour activer la commutation automatique de la caméra.

7. Bouton VOX - appuyez sur ce bouton pour passer en mode VOX ou quitter le mode VOX

8. Bouton Talk - appuyez sur ce bouton pour parler à votre enfant par l’intermédiaire de l’appareil bébé

9. Bouton avance / D’augmentation du volume / Commutateur manuel - Dans le menu, utilisez le

bouton avant pour passer à l’option de menu suivante. En dehors du menu, appuyez brièvement pour augmenter le volume ou maintenez la touche pour basculer manuellement entre les caméras.

10. Bouton Menu / OK - utilisez sur le bouton Menu / OK pour ouvrir le menu principal ou conrmer une sélection

11. Bouton On/O - allume ou éteint l’appareil parents.

12. Haut-parleur - transmet le son que reçoit l’appareil bébé

13. Compartiment des piles - Batterie lithium-ion remplaçable

Page 37

LUVION Premium Baby products

INSTRUCTIONS APPAREIL BÉBÉ CAMÉRA

1. Capteur de lumière - Corrige l’image lorsque la lumière de l’environnement change.

2. Lentille de la caméra - Détecte l’environnement visuel et l’envoie à l’appareil parents.

3. Indicateur LED d’alimentation - indique si l’appareil bebe est allumé

4. Microphone - Détecte le son et l’envoie à l’appareil parents

5. LED IR - Permet une visibilité nocturne jusqu’à 5 mètres. Les lumières LED sont activées

automatiquement dans un environnement sombre.

6. Connecteur d’alimentation - entrée de l’adaptateur secteur Luvion

7. Capteur de température - la température mesurée est retransmise sur l’écran de l’appareil parents.

8. Bouton couplage - établit une nouvelle connexion entre l’appareil bébé et l’appareil parents lors du

couplage. Le couplage doit aussi être utilisé lorsqu’une caméra supplémentaire est installée ou quand le moniteur ne reconnait pas l’appareil bébé. Consultez la page 44 pour plus d’information sur le procédé de couplage.

9. Haut-parleur - permet de parler à votre enfant à distance.

Page 38

MISE EN ROUTE

APPAREIL PARENTS MONITEUR

1. Déballez délicatement l’appareil parents (moniteur).

2. Connectez le moniteur à l’adaptateur secteur fourni an de charger l’appareil parents. Si vous le connectez correctement, une barre d’indication de charge de batterie apparaitra sur la moniteur dans le coin supérieur droit. Chargez complètement l’appareil parents lors de votre première utilisation.

remarque: Chargez l’appareil parents Complètement avant la première utilisation.

3. Tenir le bouton On / O pour allumer l’appareil parentś. Le logo Luvion s’ache alors sur l’écran.

APPAREIL BÉBÉ CAMÉRA

Déterminez d’abord où et comment vous voulez positionner l’appareil bébé avant de l’installer. Tenez en compte de la longueur du l de l’adaptateur et l’emplacement de la prise électrique disponible an de pouvoir alimenter l’appareil bébé (caméra).

1. Déballez délicatement l’appareil bébé (caméra).

2. Placez ou xez l’appareil bébé à l’endroit choisi. Vous pouvez placer l’appareil bébé sur une table ou une

armoire, ou bien xer l’appareil bébé au mur ou au plafond par l’intermédiaire du cadre de montage et du set de xation (vis et chevilles).

Page 39

LUVION Premium Baby products

attention: Veillez à être certain, avant de placer l’appareil bébé de façon permanente, que la connexion

sans l est susante entre l’appareil bébé et l’appareil parents. Contrôlez ceci pour chaque appareil avant de les placer aux endroits désirés.

attention: Essayez d’éviter des murs épais ou des objets qui pourraient interférer au bon fonctionnement

des appareils et bloquer la connexion. Pour une bonne sensibilité au son et à l’image, il est préférable de conserver une distance de 1,5 m - 3 m entre l’enfant et la caméra.

note: La gamme sera aectée par tout ce qui se trouve entre le moniteur et la caméra, à la fois physique ou numérique. En particulier, les objets en métal, comme les appliques de cuisine, les portes en acier ou le béton armé, peuvent considérablement limiter le signal. Les murs, les plafonds des fenêtres et les signaux émis par des équipements radio ou électriques, tels que des téléviseurs, des ordinateurs, des téléphones sans l ou des téléphones mobiles limitent également la portée.

3. Connectez l’adaptateur à l’entrée adaptateur secteur de l’appareil bébé.

4. L’Indicateur LED d’alimentation verte apparait lorsque l’appareil bébé est allumé.

L’appareil parents (moniteur) retransmettra l’image de l’appareil bébé si les deux appareils sont allumés et à une distance susante pour être connectés. Le message d’avertissement « hors de portée » apparait sur l’écran lorsque l’appareil parents ne reçoit pas de signal et est hors de portée, si l’appareil bébé est éteint ou si les appareils ne se reconnaissent pas.

Page 40

UTILISATION DU SYSTÈME

L’image de la caméra s’ache sur l’écran du moniteur que lorsque les deux appareils sont allumés. Les icônes sur l’écran vous sont expliquées ci-dessous.

1. Le signal indicateur l’intensité du signal reçu que l’appareil bébé émet. Un ou plusieurs tirets signient que le signal est faible, alors que 4 tirets signient que le signal est puissant (voir le tableau).

2. Indicateur de température Cette icône indique la température mesurée par l’appareil bébé.

3. Indicateur de commutation - Le moniteur bascule automatiquement entre les caméras lorsqu’elles sont activées

4. Indicateur VOX Apparait lorsque le mode VOX est activé

5. Indicateur de niveau de batterie Cette icône montre le niveau de la batterie.

6. Indicateur « Talk » Apparait quand vous

appuyez sur le bouton « TALK ». Vous pouvez alors parler à votre enfant par l’intermédiaire du microphone

7. Indicateur date et heure Ache la date et l’heure actuelles

Le signal indicateur indique

Puissance du signal Indicateur Avertissement

Parfait Aucun

Bien Aucun Assez bien Aucun Faible Pas de connexion Pas de signal Pas de connexion

HORS DE PORTÉE

Lorsque l’appareil bébé est placé trop loin de l’appareil parents, le message « connexion » apparait sur l’écran de l’appareil parents et l’image commence à vaciller. Lorsque l’appareil parents n’a plus aucune connexion avec l’appareil bébé, l’écran du moniteur devient noir et ache le message « connexion ».

remarque: Si rapprocher l’appareil bébé

et l’appareil parents n’est pas susant, vériez si la caméra est allumée et essayez à nouveau le couplage, voir «Couplage ».

Page 41

LUVION Premium Baby products

Ouvrir le menu du Luvion Easy an de changer les paramètres.

> Touchez le bouton OK / Menu sur l’appareil parents

(moniteur) pour accéder au menu.

> Utilisez les boutons < et > pour sélectionner un

sous-menu

> Appuyez sur le bouton OK pour conrmer une

sélection, délimitée par un cadre, et ouvrir un sousmenu.

1 2 3

VOX

1. Couplage Utilisez ce sous-menu pour coupler

l’appareil bébé (caméra) à l’appareil parents (moniteur).

2. Réglages Utilisez ce sous-menu pour régler la date et l’heure, les paramètres de température, mode de commutation, d’anti-scintillement et le rétro-éclairage de l’ écran.

3. VOX Utilisez ce sous-menu pour (dés)activer le mode VOX et régler la sensibilité du mode VOX.

4. Langues Utilisez ce sous-menu pour dénir la langue.

5. Information système Utilisez ce sous-menu pour acher le logiciel installé.

menu > CAMÉRA

L’appareil parent (moniteur) et l’appareil bébé (caméra) sont couplé en ’usine. Vous n’avez pas besoin de répéter cette procédure à moins que la connexion soit perdue.

> Appuyez sur le bouton OK / Menu pour entrer dans

le menu principal.

> Sélectionnez l’icône Caméra et appuyez sur OK

pour conrmer la sélection et ouvrir le menu

Caméra. > Sélectionnez la caméra 1 ou 2 > Appuyez à nouveau sur OK pour commencer la

procédure de couplage. > Un message apparaît, vous demandant si vous

voulez réenregister la caméra. Sélectionnez “OUI” et

appuyez sur le bouton OK pour conrmer. > Vous avez 10 secondes pour appuyer brièvement

sur le bouton couplage de la caméra. > Si le couplage est réussi, le message «

Enregistrement Réussi ! » sera aché.

4 5

Page 42

menu > PARAMÈTRES

Vous pouvez utiliser le menu Paramètres pour régler l’heure et la date, changer l’unité de température ou bien régler la luminosité du rétroéclairage et l’intervalle de temps du rétroéclairage.

> Sélectionnez l’icône Paramètres dans le menu

principal > Appuyez sur OK pour conrmer votre sélection > Utilisez les boutons < et > pour sélectionner un

sous-menu > Appuyez sur le bouton OK pour conrmer votre

sélection.

menu > param ètres > heure et Date

Vous pouvez utiliser le menu Heure et date pour régler la date et l’heure ou pour changer le format de la date et de l’heure.

> Appuyez < ou > pour modier la valeur. > Utilisez du bouton haut-parleur pour changer la

sélection. > Appuyez sur le bouton OK pour conrmer ou

sur le bouton Retour pour revenir au menu

précédent.

menu > param ètres > UNITE DE TEMPERATURE

Dans ce menu vous pouvez dénir l’unité de mesure de température en Celsius ou en Fahrenheit.

> Appuyez < ou > pour sélectionner l’unité de

mesure de température souhaitée. > Appuyez sur le bouton OK pour conrmer, ou

appuyez sur le bouton Retour pour revenir au

menu précédent.

menu > param ètres > MODE DE COMMUTATION

Vous pouvez régler la commutation de la caméra sur manuel ou autmatic dans ce menu

> Appuyez < ou > pour sélectionner le mode désiré. > Appuyez sur le bouton OK pour conrmer, ou

appuyez sur le bouton Retour pour revenir au

menu précédent.

Page 43

LUVION Premium Baby products

menu > param ètres > RETROECLAIRAGE LCD

Dans ce menu vous pouvez modier la luminosité du rétroéclairage LCD, ainsi que l’intervalle de temps de l’appareil bébé. Lorsque l’image de la vidéo est trop sombre, essayez d’augmenter la luminosité.

La luminosité minimale est 1, la luminosité maximale est 5. L’intervalle de temps de rétro-éclairage minimum est de 20 secondes, l’intervalle de temps de rétroéclairage maximal est de 120 secondes.

> Appuyez< ou > pour modier la valeur. > Utilisez du bouton haut-parleur pour changer

entre luminosité et Durée > Appuyez sur le bouton OK pour conrmer ou

sur le bouton Retour pour revenir au menu

précédent.

menu > LANGUE

Vous pouvez utiliser le menu Langue pour choisir votre langue de préférence.

> Sélectionnez l’icône Langue dans le menu

principal. > Appuyez sur OK pour conrmer votre sélection > Appuyez < ou > pour sélectionner votre langue

préférée. > Appuyez sur le bouton OK pour conrmer votre

sélection ou utilisez le bouton Retour pour revenir

au menu précédent.

menu > VOX

Dans ce menu vous pouvez activer ou désactiver le mode VOX et régler sa sensibilité. Le mode VOX met en veille l’écran d’achage après un certain temps et désactive le son an d’économiser la batterie. Lorsque la sensibilité VOX est plus élevée, les sons plus faibles seront détectés.

> Sélectionnez l’icône VOX dans le menu principal. > Appuyez sur OK pour conrmer votre sélection. > Appuyez sur la bouton haut-parleur pour choisir

entre le mode systeme et la sensibilité VOX.

> Appuyez < ou > pour modier la valeur. > Appuyez sur le bouton OK pour conrmer ou

sur le bouton Retour pour revenir au menu

précédent.

Page 44

COUPLAGE

Utilisez le couplage pour connecter l’appareil bébé (caméra) avec l’appareil parents (moniteur).

Branchez le chargeur dans la prise murale pour allumer

l’appareil bébé (caméra)

Tenez le bouton d’alimentation sur le moniteur

pour allumer le moniteur.

Appuyez sur le bouton OK pour ouvrir le

menu principal.

Sélectionnez l’icône Caméra.

Appuyez sur le bouton OK pour ouvrir le menu Caméra .

VOX

Page 45

LUVION Premium Baby products

Sélectionnez la caméra souhaitée (1 ou 2) et appuyez

sur le bouton OK pour coupler la caméra

L’écran achera “ Réenregistrer la caméra ? “

Appuyez sur OK pour conrmer.

Camera Register

L’écran achera « Veuillez appuyer sur la touche Couplage de l’appareil bébé. »

Dans les 10 secondes, appuyez brièvement sur le bouton de paire de l’unité bébé (caméra)

pour coupler l’unité bébé (caméra) à l’unité parent (moniteur).

Si le couplage est réussi, l’écran ache le message « Enregistrement Réussi ! »

Page 46

PROBLEMES ET SOLUTIONS

Si vous rencontrez des problèmes techniques liés à l’utilisation du Luvion Easy Plus, il existe souvent une solution simple et rapide :

Problème Solution

L’image ne s’ache pas sur l’écran de l’appareil parents (moniteur)

L’écran du moniteur s’éteint/ j’ai constamment une connexion faible/ ‘Hors de portée’

Problèmes audio 1. Vériez si le volume sonore n’est pas éteint. Appuyez sur le bouton

L’image vacille 1. Essayez de rapprocher les appareils l’un de l’autre.

1. Contrôlez l’adaptateur secteur de l’appareil bébé (caméra). Vériez si la prise est dans l’interrupteur et/ou la lumière verte est allumée.

2. Contrôlez si l’appareil parents (moniteur) est allumé.

3. Placez l’appareil bébé plus près de l’appareil parents an de pouvoir améliorer la connexion.

4. Vériez si l’appareil parents est en mode ‘VOX’. Allez dans le ‘menu’> ‘VOX’ et désactivez la fonction VOX. Or press on the VOX button to deactivate the VOX mode.

5. Assurez-vous que le moniteur n’est pas en mode powersave en appuyant sur n’importe quel bouton.

1. Placez l’appareil bébé plus près de l’appareil parents.

2. Essayez de placer les appareils loin d’objets de grande taille ou de

murs a n d’améliorer la connexion.

3. Rabattez l’antenne de l’appareil parents pour une meilleure

connexion.

4. Essayez à nouveau de coupler les appareils (voir chapitre

COUPLAGE ).

volume + situé sur le côté de l’appareil parents.

2. Vériez s’il y a du bruit dans l’environnement de l’appareil bébé.

3. Si vous entendez un bip élevé, augmentez la distance entre

l’appareil parents et l’appareil bébé.

2. Essayez de placer les appareils loin d’objets de grande taille ou de

murs a n d’améliorer la connexion.

3. Rabattez l’antenne de l’appareil parents pour une meilleure

connexion.

La batterie de l’appareil parents s’épuise très rapidement

Utilisez le mode VOX pour améliorer la durée de vie de la batterie.

Page 47

LUVION Premium Baby products

SPECIFICATIONS TECHNIQUES

Spécications techniques

Gamme de fréquence de réception 2.400 MHz ~ 2.483,5 MHz

Puissance de l’antenne 17 dBm Max

Sensibilité réception -90 dBm

Type de gamme de répartition FHSS 16 Chaînes

Type de démodulation GSFK

Vitesse des données 2 Mbps

Portée 300 m (ligne de visée)

Appareil bébé (camera)

Type capteur image 0.3Mpix Color CMOS Capteur Image

Résolution de l’image H: 320 px, V: 240 px

Fréquence d’image 20 fps

Balance des blancs Auto

Lentille 3.15 mm, F 2.8

Angle de vue 60°

IR On/O (illumination minimum) >15 Lux O , <15 Lux On

Type IR LED / Portée vision nocturne 850 nm / 5 m

Sortie haut-parleurs 1.0 W Max

Alimentation 5 Vdc

Consommation 150mA (IR OFF) 400mA (IR ON)

Gamme de température de fonctionnement - 10° ~ 45°

Humidité maximum 80% HR

Environnement d’utilisation Exclusivement intérieur

Dimensions 67x105x67 mm

Conforme régulations CE & Rohs

Matériaux boîtier Plastique

Page 48

Appareil parents (moniteur)

Taille écran LCD 2.4“ / 6,1 cm

Résolution écran LCD H: 320 px, V: 240 px

Angle de vue H: 110°, V: 140°

Alimentation 5 Vdc 500mA +/- 5 %

Consommation 250mA MAX.

Gamme de fonctionnement de température - 10° ~ 45°

Gamme de fonctionnement d’humidité 0% ~ 85%

Battery 750mAh

 NOTE

L’utilisation à l’extérieur de la France, Italie, Russie et Ukraine n’est pas autorisée

Cet appareil est conforme aux dispositions et aux termes spéci ques de la Directive 2014/53/EU.

Page 49

LUVION Premium Baby products

Page 50

BENUTZERHANDBUCH

TABLE OF CONTENTS

EINFÜHRUNG 50 SICHERHEITSHINWEISE 50 PACKUNGSINHALT 51 ÜBERSICHT ÜBER DIE ELTERNEINHEIT MONITOR  52 ÜBERSICHT ÜBER DIE BABYEINHEIT KAMERA 53 ERSTE SCHRITTE 54 MENÜ 57 PAIRING KOPPLUNG 60 FEHLERBEHEBUNG 62 TECHNISCHE SPEZIFIKATIONEN 63

EINFÜHRUNG

Vielen Dank, dass Sie sich für den Luvion Easy+ entschieden haben. Von nun an können Sie Ihr Baby innerhalb und außerhalb des Hauses sehen und hören. Bitte heben Sie die Quittung gut auf. Im Falle von Garantieansprüchen und Serviceleistungen werden Sie aufgefordert eine Kopie des Kaufbelegs einzureichen. Bei Garantieansprüchen kontaktieren Sie bitte Ihren Luvion Verkäufer, oder Ihren lokalen Luvion Händler. Mehr Informationen nden Sie auf www.luvion.com. In diesem Benutzerhandbuch nden Sie alle Informationen für einen sicheren und einfachen Umgang mit dem Luvion Easy+. Bitte lesen Sie die Gebrauchsanweisung vor der Benutzung des Babyphones aufmerksam durch. Wir weisen Sie darauf hin, insbesondere die Sicherheitshinweise zu beachten.

LUVION

Delft, The Netherlands

www. luvion.com

SICHERHEITSHINWEISE

- Sorgen Sie dafür, dass Kleinteile nicht in die Hände von Kindern geraten.

- Dieses Produkt ist kein Spielzeug. Lassen Sie ihre Kinder nicht mit diesem Produkt spielen.

- Ein Babyphone ist kein Ersatz der elterlichen Aufsichtspicht.

- Benutzen Sie nur die original beigefügten Adapter.

- Benutzen Sie dieses Produkt nicht in feuchten Umgebungen oder in der Nähe von Wasser.

- Das Babyphone darf nur bei Temperaturen zwischen 10°C und 35°C verwendet werden.

- Die Kamera und die Kabel der Adapter müssen immer mindestens 1,5 m vom Baby entfernt sein.

- Önen Sie das Gehäuse des Produkts nicht selbst. Um Ihre Garantieansprüche nicht zu verlieren, kon-

taktieren Sie hierfür Ihren lokalen Verkäufer oder Händler.

Akkus:

- Um eine optimale Leistungsfähigkeit der Akkus zu gewährleisten, laden Sie den Monitor vor der Erstbe-

nutzung vollständig auf. Der Akku ist vollständig aufgeladen, wenn die Ladeanzeige grün leuchtet.

PACKUNGSINHALT

Page 51

LUVION Premium Baby products

Der Luvion Easy enthält die folgenden Bestandteile:

Easy+

1. 1 x Elterneinheit (Monitor)

2. 1 x Babyeinheit (Kamera)

3. 1 x Netzstecker für die Elterneinheit 1 x Netzstecker für die Babyeinheit

4. 1 x Benutzerhandbuch

Überprüfen Sie die Vollständigkeit des Packungsinhalts auf die oben aufgelisteten Bestandteile.

1. 1 x Elterneinheit (Monitor)

2. 2 x Babyeinheit (Kamera)

3. 1 x Netzstecker für die Elterneinheit

4. 1 x Benutzerhandbuch

Easy+ Duo

2 x Netzstecker für die Babyeinheit

Page 52

ÜBERSICHT ÜBER DIE ELTERNEINHEIT MONITOR

1. Stromanschluss – Verbindet den enthaltenen USB-Adapter mit dem Stromnetzwerk und/oder der Elterneinheit.

2. LCD Display - 2.4” Video-Display.

3. Betriebsanzeige / Ladeanzeige – Zeigt an, ob sich die Elterneinheit im Ladezustand bendet. – zeigt an,

ob die Elterneinheit eingeschaltet ist.

4. Verbindung LED - Gibt an, ob es eine Verbindung mit der Kamera ist

5. Mikrofon – Ist die Sprach-Taste gedrückt, so werden Geräusche, die von dem Mikrofon aufgenommen

werden mittels der Babyeinheit (Kamera) widergegeben.

6. Zurück/Rückgängig / Lautstärke verringern / Auto-Schalter -Taste – Im menu Betätigen Sie diese Taste, um zum vorherigen Zustand oder Menüpunkt zu gelangen. Außerhalb des Menüs drücken Sie kurz, um die Lautstärke zu verringern, oder Drücken und halten um die automatische Kameraumschaltung zu aktivieren.

7. Vox -Taste - Betätigen Sie diese Taste, um in den VOX-Modus zu wechseln, oder diesen zu verlassen.

8. Sprach-Taste – Betätigen Sie diese Taste, um über die Babyeinheit zu Ihrem Kind zu sprechen.

9. Vorwärts / Lautstärke erhöhen / Manueller Schalter - Im Menü verwenden Sie die Vorwärts-Taste, um

zum nächsten Menüpunkt zu gelangen. Außerhalb des Menüs drücken Sie kurz, um die Lautstärke zu erhöhen, oder Drücken und halten um um manuell zwischen den Kameras zu wechseln.

10. Menü/OK -Taste – Betätigen Sie die Menü / OK –Taste, um das Hauptmenü zu önen oder eine Auswahl zu bestätigen.

11. Ein / Aus-Taste - Halten, um die Elterneinheit ein- oder auszuschalten. Wenn Sie im Menü drücken, kehren Sie zum vorherigen Menü zurück.

12. Lautsprecher – Gibt die von der Babyeinheit aufgenommenen Geräusche wieder.

13. Batteriefach - auswechselbare Lithium-Ionen-Batterie

Page 53

LUVION Premium Baby products

ÜBERSICHT ÜBER DIE BABYEINHEIT KAMERA

1. Lichtsensor - Erlaubt die Selbstkorrektur der Babyeinheit bei sich verändernden Lichtbedingungen.

2. Kameralinse – Nimmt die visuelle Umgebung auf und sendet sie an die Elterneinheit.

3. Betriebsanzeige – zeigt an, ob die Babyeinheit eingeschaltet ist.

4. Mikrofon - Nimmt Geräusche auf und sendet sie an die Elterneinheit.

5. Infrarot-LEDs – Werden bei schlechten Lichtverhältnissen automatisch aktiviert und ermöglichen eine

Nachtsicht der Babyeinheit über eine Entfernung von 5 m.

6. Stromanschluss - Steckplatz für den Luvion Netzstecker.

7. Temperatursensor - Die gemessene Umgebungstemperatur wird auf dem Display der Elterneinheit

angezeigt.

8. Pairing- Taste – Richtet während des Pairing (Kopplung)-Prozesses eine neue Verbindung zwischen

der Babyeinheit und der Elterneinheit ein. Diese Funktion sollte bei der Installation einer zusätzlichen Kamera, oder bei Nichterkennung der Babyeinheit durch den Monitor genutzt werden. Für mehr Informationen zur Kopplung lesen Sie Seite 60.

9. Lautsprecher - Ermöglicht es Ihnen über die Entfernung zu Ihrem Kind zu sprechen.

Page 54

ERSTE SCHRITTE

INSTALLATION DER ELTERNEINHEIT MONITOR

1. Entpacken Sie vorsichtig die Elterneinheit (Monitor).

2. Schließen Sie den Netzstecker an die Elterneinheit und eine Steckdose an. Die Elterneinheit wird daraufhin aufgeladen; Die Batterieanzeige oben rechts auf dem Bildschirm zeigt nun die Auadung an. Laden Sie die Elterneinheit während des ersten Gebrauchs vollständig auf, um eine optimale Akkukapazität zu gewährleisten.

beaChten sie: laDen sie Die elterneinheit vor Der ersten benutzung vollstänDig auf.

3. Halten Sie die ON / OFF-Taste gedrückt, um den Monitor einzuschalten. Auf dem Display erscheint nun der Luvion Startbildschirm.

INSTALLATION DER BABYEINHEIT KAMERA

Bevor Sie die Babyeinheit installieren, überlegen Sie sich gut, wo diese im Raum platziert werden soll. Beachten Sie die Länge des Ladekabels und die Position der Netzsteckdose, da eine Verbindung der Babyeinheit (Kamera) an das Stromnetzwerk erforderlich ist.

1. Entpacken Sie vorsichtig die Babyeinheit (Kamera).

2. Platzieren Sie die Babyeinheit an der gewünschten Position. Die Babyeinheit kann auf einem Tisch/ Schrank oder, mit Hilfe der mitgelieferten Steckverbinder und Schrauben, an der Wand platziert werden.

Page 55

LUVION Premium Baby products

beaChten sie: Bevor sie die Babyeinheit dauerhaft befestigen, stellen Sie sicher, dass die drahtlose Verbindung zwischen Baby- und Elterneinheit ausreichend ist. Überprüfen sie dies, wenn sich Elterneinheit und Babyeinheit an den Positionen benden, von denen aus Sie diese nutzen wollen. beaChten sie: Vermeiden Sie möglichst dicke Wände oder andere Hindernisse zwischen der Baby- und Elterneinheit. Für eine gute Geräusch- und Bildwiedergabe wird ein Abstand von 1,5-3 m zwischen der Kamera und dem Baby empfohlen. beaChten sie: Der Bereich wird durch alles zwischen Monitor und Kamera, sowohl physisch als auch digital beeinusst. Besonders Metallgegenstände wie Küchengeräte, Stahltüren oder Stahlbeton können das Signal deutlich begrenzen. Wände, Decken, Fenster und Signale (Emittier t durch Radiowelle oder elektrischer Ausrüstung, wie TV, Computer, schnurlose oder Mobiltelefone), werden auch die Reichweite einschränken.

3. Verbinden Sie den Netzstecker mit der Babyeinheit und der Steckdose.

4. Die Betriebsanzeige leuchtet nun auf.

Sind Eltern- und Babyeinheit eingeschaltet und in ausreichender Reichweite zueinander, erscheint nun auf der Elterneinheit das Video der Babyeinheit. Falls die Babyeinheit außerhalb der Reichweite liegt, ausgeschaltet ist, oder von der Elterneinheit nicht erkannt wird, erscheint die Nachricht „Out of range“ auf dem Display der Elterneinheit.

Page 56

VERWENDUNG

Sind sowohl Eltern- als auch Babyeinheit eingeschaltet, wird auf der Elterneinheit das Video der Babyeinheit wiedergegeben. Die Symbole auf dem Display werden im Folgenden beschrieben.

1. Signalanzeige zeigt die Signalstärke zwischen der Eltern- und Babyeinheit an. Keine Balken weisen auf ein schwaches Signal hin, vier Balken auf ein starkes Signal (siehe Tabelle).

2. Temperaturanzeige Zeigt die von der Babyeinheit gemessene Temperatur an.

3. Schalteranzeige - Monitor schaltet automatisch zwischen Kameras um, wenn aktiviert.

4. VOX-Symbol Erscheint wenn der VOXModus aktiviert ist.

5. Akkuanzeige Zeigt den Akkuzustand der Elterneinheit an.

6. Sprachaufnahmeanzeige Erscheint wenn die Sprach-Taste gedrückt ist. Sie können nun über die

Babyeinheit zu Ihrem Kind sprechen.

7. Datum- und Zeitanzeige Zeigt das aktuelle Datum und die Uhrzeit an.

Die Signalanzeige

Signal strength Indicator Warning

Perfekt Keine Gut Keine Mäßig Keine Schwach Out of range Kein Signal Out of range

AUSSERHALB DER REICHWEITE

Ist die Entfernung zwischen Eltern- und Babyeinheit zu groß, erscheint auf dem Display der Elterneinheit die Mitteilung „Connecting…“ (Verbinden) und das Video fängt an zu ackern. Besteht zwischen Eltern- und Babyeinheit kein Verbindungssignal, ist das Display der Elterneinheit schwarz und zeigt die Mitteilung „Connecting“ an.

bitte beaChten sie: Falls trotz verringertem Abstand von Eltern- und Babyeinheit das Signal nicht stärker wird, versuchen Sie beide Einheiten erneut zu koppeln. Siehe Abschnitt: Pairing.

Page 57

LUVION Premium Baby products

MENÜ

Önen Sie das Menü des Luvion Easy, um die Geräteeinstellungen zu ändern..

> Drücken Sie die Menü/OK- Taste der Elterneinheit,

um das Menü zu önen.

> Wählen Sie die < und > Tasten, um ein Untermenü

auszuwählen.

> Drücken Sie die OK-Taste, um Ihre Auswahl (mit

einem Rahmen markiert) zu bestätigen und ein Untermenü zu önen.

1. 1. Pairing (Kopplung) Nutzen Sie dieses Un-

termenü, um die Babyeinheit (Kamera) mit der Elterneinheit (Monitor) zu koppeln.

2. Einstellungen Nutzen Sie dieses Untermenü zur

Einstellung von Datum und Uhrzeit, Temperaturanzeige, Schaltmodus, Anti-Flimmer und Hintergrundbeleuchtung.

3. VOX Nutzen sie dieses Untermenü, um den VOX-

Modus zu (de)aktivieren und die Sensitivität des VOX-Modus festzulegen.

4. Sprachen Nutzen Sie dieses Untermenü, um eine Sprache auszuwählen.

5. Systeminformationen Nutzen Sie dieses Untermenü, um die installierte Software anzuzeigen.

1 2 3

VOX

4 5

menü > KAMERA

Die Elterneinheit (Monitor) und Babyeinheit (Kamera) wurden bereits in der Produktionsstätte gekoppelt. Sie müssen diesen Prozess nur im Falle einer Unterbrechung der Verbindung wiederholen.

> Drücken Sie die Menü/OK- Taste, um in das

Hauptmenü zu gelangen.

> Wählen Sie das Kamerasymbol aus und drücken

Sie OK, um die Auswahl zu bestätigen und das

Kameramenü zu önen. > Kamera 1 oder 2 auswählen > Drücken Sie erneut auf OK, um die Kopplung zu

starten. > Auf dem Display erscheint eine Mitteilung die

Sie fragt, ob Sie die Kamera erneut registrieren

wollen. Wählen Sie „YES“ (Ja) aus und drücken

Sie die OK-Taste zum Bestätigen. > Innerhalb von 10 Sekunden muss nun die

Pairing-Taste der Kamera kurz gedrückt werden. > Falls die Kopplung erfolgreich verlaufen ist

Page 58

erscheint die Mitteilung „Register Successful“ (erfolgreiche Registrierung) auf dem Display. Successful!” will be displayed.

menü > EINSTELLUNGEN

Sie können das Einstellungsmenü nutzen, um Datum und Uhrzeit einzustellen, die Temperatureinheit zu verändern, oder zum Einstellen der Helligkeit der Hintergrundbeleuchtung und der Zeitabschaltung der Hintergrundbeleuchtung.

> Wählen sie im Hauptmenü das

Einstellungssymbol aus. > Drücken Sie OK, um die Auswahl zu bestätigen > Wählen Sie die < und > Tasten, um ein Untermenü

auszuwählen. > Drücken Sie die OK- Taste zum Bestätigen der

Auswahl.

menü > ein stellu ngen > DATUM UND UHRZEIT

In dem Untermenü Datum und Uhrzeit können sie Datum und Uhrzeit einstellen, sowie deren Anzeigeformat ändern.

> Drücken Sie nach links oder rechts, um den Werte

zu ändern. > Verwenden Sie die Sprach-taste, um die Auswahl

zu ändern. > Drücken Sie zur Bestätigung die OK-Taste, oder

die Rückgängig-Taste, um in das vorige Menü zu

wechseln.

menü > ein stellu ngen > TEMPERATUREINHEIT

In diesem Menü können Sie für die Temperaturanzeige die Einheit Grad Celsius oder Fahrenheit wählen.

> Drücken Sie nach links oder rechts, um die

gewünschte Temperatureinheit auszuwählen. > Drücken Sie zur Bestätigung die OK-Taste, oder

die Rückgängig-Taste, um in das vorige Menü zu

wechseln.

menü > ein stellu ngen > CAMERA SWITCHING MODE

Sie können die Kamera in diesem Menü auf manuell oder automatic einstellen

> Drücken Sie nach links oder rechts, um den

gewünschten Modus auszuwählen. > Drücken Sie zur Bestätigung die OK-Taste, oder

die Rückgängig-Taste, um in das vorige Menü zu

wechseln.

Page 59

LUVION Premium Baby products

menü > ein stellu ngen > LCD BACKLIGHT

In diesem Menü können Sie die LCDHintergrundbeleuchtung, sowie das Zeitintervall indem das Video der Babyeinheit abgespielt wird verändern. Versuchen Sie die Bildschirmhelligkeit zu erhöhen, wenn das widergegebene Bild der Babyeinheit zu dunkel erscheint. Die minimale Helligkeit ist 1, die maximale Helligkeit ist 5. Die minimale Zeitabschaltung der Hintergrundbeleuchtung beträgt 20 Sekunden, die maximale Zeitabschaltung beträgt 120 Sekunden.

> Drücken Sie nach links oder rechts, um den Werte

zu ändern. > Verwenden Sie die Sprach-taste, um die Auswahl

zu ändern. > Drücken Sie zur Bestätigung die OK-Taste, oder

die Rückgängig-Taste, um in das vorige Menü zu

wechseln.

menü > SPRACHE

Nutzen Sie das Sprachmenü, um Ihre bevorzugte Sprache auszuwählen.

> Wählen Sie im Hauptmenü das Sprachsymbol aus. > Drücken Sie OK, um Ihre Auswahl zu bestätigen. > Drücken Sie nach links oder rechts,, um eine

Sprache auszuwählen. > Drücken Sie zur Bestätigung die OK-Taste, oder

die Rückgängig-Taste, um in das vorige Menü zu

wechseln.

menü > VOX

In diesem Menü können Sie den VOX-Modus aktivieren oder deaktivieren, sowie dessen Sensitivität einstellen. Der VOX-Modus schaltet den Bildschirm der Elterneinheit, sowie die Lautstärkewiedergabe nach einer bestimmten Zeit aus, um Akkuenergie zu sparen. Wird die Sensitivität des VOX-Modus erhöht, werden schwächere Geräusche detektiert.

> Wählen Sie im Hauptmenü das VOX-Symbol aus. > Drücken Sie OK, um die Auswahl zu bestätigen. > Drücken Sie auf Sprach-Taste, um zwischen

Systemmodus und VOX-Sensitivität zu wechseln. > Drücken Sie nach links oder rechts, um den Werte

zu ändern. > Drücken Sie zur Bestätigung die OK-Taste, oder

die Rückgängig-Taste, um in das vorige Menü zu

wechseln.

Page 60

PAIRING KOPPLUNG

Nutzen Sie die Pairing Funktion, um die Babyeinheit (Kamera) mit der Elterneinheit (Monitor) zu verbinden.

Stecken Sie das Ladegerät in die Steckdose und schließen Sie es

an die Kamera an, um die Kamera einzuschalten.

Halten Sie die Ein- / Aus-Taste am Monitor

gedrückt, um den Monitor einzuschalten.

Drücken Sie die OK-Taste, um das

Hauptmenü zu önen.

Drücken Sie die < oder > taste, um das Kameramenü auszuwählen.

Drücken Sie die OK-Taste, um das Kameramenü zu önen.

VOX

Page 61

LUVION Premium Baby products

Wählen Sie die gewünschte Kamera (1 oder 2) und

drücken Sie die Taste OK, um die Kamera zu koppeln

Auf dem Bildschirm erscheint die Mitteilung „Re-Register - Kamera?“

Drücken Sie OK, um die Kopplung zu bestätigen.

Camera Register

Auf dem Bildschirm erscheint die Mitteilung “Bitte drücken Sie die Pair-Taste auf der Babyeinheit”

Drücken Sie - innerhalb von 10 Sekunden kurz die Pair-Taste an der Babyeinheit, um die Babyeinheit (Kamera) mit der Elterneinheit

(Monitor) zu koppeln.

Falls die Kopplung erfolgreich abgeschlossen ist erscheint auf dem Bildschirm die Mitteilung „Erfolgreich registriert!”.

Page 62

FEHLERSUCHE/FEHLERBEHEBUNG

Treten bei der handhabung Ihres Easy+ probleme auf, ndet sich häug eine einfache Lösung:

Problem Lösung

Kein Video der Babyeinheit 1. Stellen Sie sicher, dass die Babyeinheit an das Stromnetzwerk

Das Videobild fällt ständig aus, die Verbindung ist zu schwach und das Display zeigt „Connecting“ („Außerhalb der Reichweite“)

Audio probleme 1. Stellen Sie sicher, dass die Lautstärke der Elterneinheit nicht

Das Video ist abgehackt 1. Versuchen Sie die Babyeinheit dichter an der Elterneinheit zu

Der Akku der Elterneinheit ist sehr schnell leer

angeschlossen ist und der Netzstecker eingesteckt ist. Das grüne LED-Licht muss leuchten.

2. Stellen Sie sicher, dass die Elterneinheit eingeschaltet ist.

3. Stellen Sie sicher, dass sich die Babyeinheit in Reichweite der Elterneinheit bendet.

4. Stellen Sie sicher, dass sich die Elterneinheit nicht im VOX modus bendet. Gehen Sie dafür in das Menü > VOX und stellen Sie diesen aus. Or press the VOX button to exit the VOX mode.

5. Vergewissern Sie sich, dass sich der Monitor nicht im Energiesparmodus bendet, indem Sie eine beliebige Taste drücken.

1. Platzieren Sie die Babyeinheit dichter an der Elterneinheit

2. Versuchen sie die Baby- und/oder Elterneinheit neu zu

positionieren. Platzieren Sie diese nicht zu dicht an Wänden um den Empfang zu verbessern

3. Verbinden Sie die Elterneinheit mit der Babyeinheit gegebenfalls

erneut (siehe Absatz:Pairing)

auf stumm gestellt ist. Drücken Sie die + Lautstärketaste der Elterneinheit um die Lautstärke zu erhöhen

2. Stellen Sie sicher, dass im Aufnahmebereich des Mikrofons der

Babyeinheit Geräusche vorhanden sind.

3. Bei einem lauten, quietschenden Geräusch vergrößern Sie den

Abstand zwischen Baby- und Elterneinheit

platzieren

2. Versuchen Sie möglichst große Objekte oder Wände zwischen den

beiden Einheiten zu vermeiden

3. Bringen Sie die Antenne in eine aufrechte Position

Nutzen Sie den VOX-Modus für eine längere Akkulaufzeit.

Page 63

LUVION Premium Baby products

TECHNISCHE SPEZIFIKATIONEN

Technische Spezikationen

Frequenzbereich 2.400 MHz ~ 2.483,5 MHz

Sendeleistung 17 dBm Max

Empfangsempndlichkeit -90 dBm

Typ des Wechselspektrums FHSS 16 Kanäle

Modulationsart GSFK

Datenübertragungsrate 2 Mbps

Sendereichweite 300 m (Sichtline)

Babyeinheit (Kamera)

Bildsensor Typ 0.3Mpix Color CMOS Image Sensor

Eective Pixel H: 320 px, V: 240 px

Bildauösung/ Bildfrequenz 20 Bilder/s

Weißabgleich Automatisch

Objektiv 3.15 mm, F 2.8

Sichtfeld 60°

IR an/aus >15 Lux O , <15 Lux On

IR LED Typ/ Nachtsicht 850 nm / 5 m

Lautsprecher output 1.0 W Max

Stromversorgung 5 Vdc

Leistungsaufnahme 150mA (IR an) 400mA (IR aus)

Betriebstemperaturbereich - 10° ~ 45°

Zulässiger Luftfeuchtigkeitsbereich 80% HR

Umweltbilianz Nicht anwendbar (nur für Innenanwendungen)

Abmessungen 67x105x67 mm

Regulation Compliance CE & Rohs

Material Kameragehäuse Plastik

Page 64

Elterneinheit (Monitor)

Größe LCD-Anzeige 2.4“ / 6,1 cm

LCD Auösung H: 320 px, V: 240 px

Bildwinkel H: 140° V: 110°

Stromversorgung 5 Vdc 500mA +/- 5 %

Leistungsaufnahme 250mA MAX.

Betriebstemperaturbereich - 10° ~ 45°

Zulässige Luftfeuchtigkeit 0% ~ 85%

Batterie 750mAh

 HINWEIS

Outoor-Einsatz in Frankreich, Italien, Russland und der Ukraine nicht erlaubt.

Dieses Gerät stimmt mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU überein.

Page 65

LUVION Premium Baby products

Page 66

Luvion Premium Babyproducts

Visit us at:

www. Luvion.com
