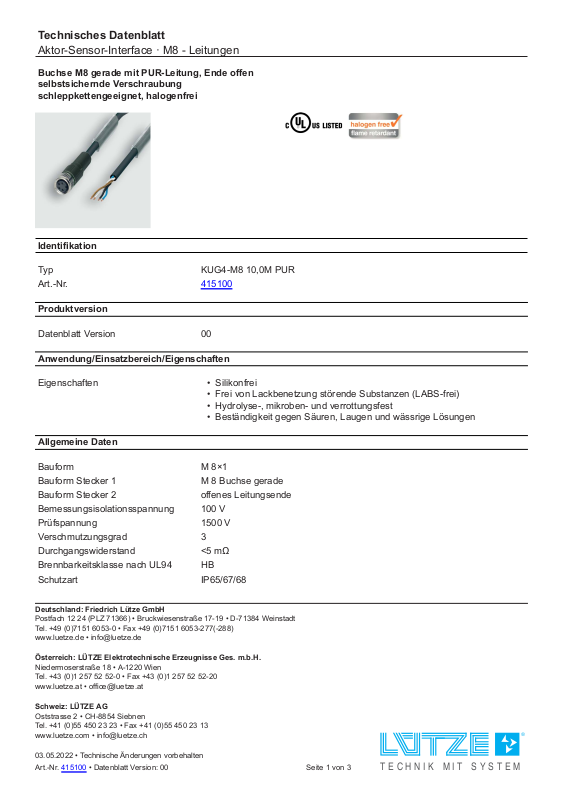

LUTZE 415100 Specification

Technisches Datenblatt

T

E CHNIK M I T SYST E M

Aktor-Sensor-Interface · M8 - Leitungen

Buchse M8 gerade mit PUR-Leitung, Ende offen
selbstsichernde Verschraubung
schleppkettengeeignet, halogenfrei

Identifikation

Typ KUG4-M8 10,0M PUR
Art.-Nr.

Produktversion

415100

Datenblatt Version 00

Anwendung/Einsatzbereich/Eigenschaften

Eigenschaften • Silikonfrei

• Frei von Lackbenetzung störende Substanzen (LABS-frei)

• Hydrolyse-, mikroben- und verrottungsfest

• Beständigkeit gegen Säuren, Laugen und wässrige Lösungen

Allgemeine Daten

Bauform M 8×1
Bauform Stecker 1 M 8 Buchse gerade
Bauform Stecker 2 offenes Leitungsende
Bemessungsisolationsspannung 100 V
Prüfspannung 1500 V
Verschmutzungsgrad 3
Durchgangswiderstand <5 mΩ
Brennbarkeitsklasse nach UL94 HB
Schutzart IP65/67/68

Deutschland: Friedrich Lütze GmbH

Postfach 12 24 (PLZ 71366) • Bruckwiesenstraße 17-19 • D-71384 Weinstadt
Tel. [phone] • Fax [phone](-288)
www.luetze.de • in fo @ l u e tze .d e

Österreich: LÜTZE Elektrotechnische Erzeugnisse Ges. m.b.H.

Niedermoserstraße 18 • A-1220 Wien
Tel. [phone] • Fax [phone]
www.luetze.at • [email protected]

Schweiz: LÜTZE AG

Oststrasse 2 • CH-8854 Siebnen
Tel. [phone] • Fax [phone]
www.luetze.com • in fo @ l u e tze .ch

03.05.2022 • Technische Änderungen vorbehalten
Art.-Nr. 415100 • Datenblatt Version: 00

Seite 1 von 3

Technisches Datenblatt

T

E CHNIK M I T SYST E M

Aktor-Sensor-Interface · M8 - Leitungen

Gehäusematerial TPU
Gehäusefarbe schwarz
Kontaktmaterial CuSn vergoldet
Gewindematerial Zinkdruckguss vernickelt
Material Dichtring NBR
Montage Anzugsmoment 0,2 Nm
Aderzahl/Querschnitt 4 × 0,25mm² (32 × 0,1)
Aderzahl 4
Aderfarbe schwarz, blau, braun
Mantelmaterial PUR
Mantelfarbe schwarz
Aderisolation PP
Leitungsdurchmesser 3,9 mm
Mindestbiegeradius bewegt 10×D
Lagertemperaturbereich -30 °C . .. +90 °C
Temperaturbereich Stecker -25 °C . . . +90 °C
Temperaturbereich fest verlegt -40 °C . . . +80 °C
Temperaturbereich bewegt -25 °C . . . +80 °C
Schleppketteneigenschaften Typ B
Leitungseigenschaften (TYP A+B+C) PUR halogenfrei für extreme Beanspruchungen

Sehr gute Chemikalienbeständigkeit
Sehr gut beständig gegen Öl- und Schmierstoffe
Sehr hohe Abriebfestigkeit
Halogenfrei
Silikonfrei, frei von lackbenetzungsstörenden Substanzen
Mikroben- und hydrolysefest

Gute UV Beständigkeit
Gewicht/Stück 0,32 kg
VE (Stück) 1

Technische Daten

Nennspannung U

N

AC/DC 24 V
Betriebsspannung max. 48 V
Nennstrom 4 A
Polzahl 4
Leitungslänge 10 m
Kodierung A

Zertifizierungen/Normen

UV-beständig nach DIN EN ISO 4892-2-A
Zertifizierungen cULus Listed (E224249)

Ausstattung/Ersatzteile

Zubehör Drehmomentschlüssel M 8: Art.-Nr. 490090 | DM-SET M8 | VE: 1 Stück

03.05.2022 – Technische Änderungen vorbehalten

Art.-Nr. 415100 • Datenblatt Version: 00

Seite 2 von 3

Technisches Datenblatt

T

E CHNIK M I T SYST E M

Aktor-Sensor-Interface · M8 - Leitungen

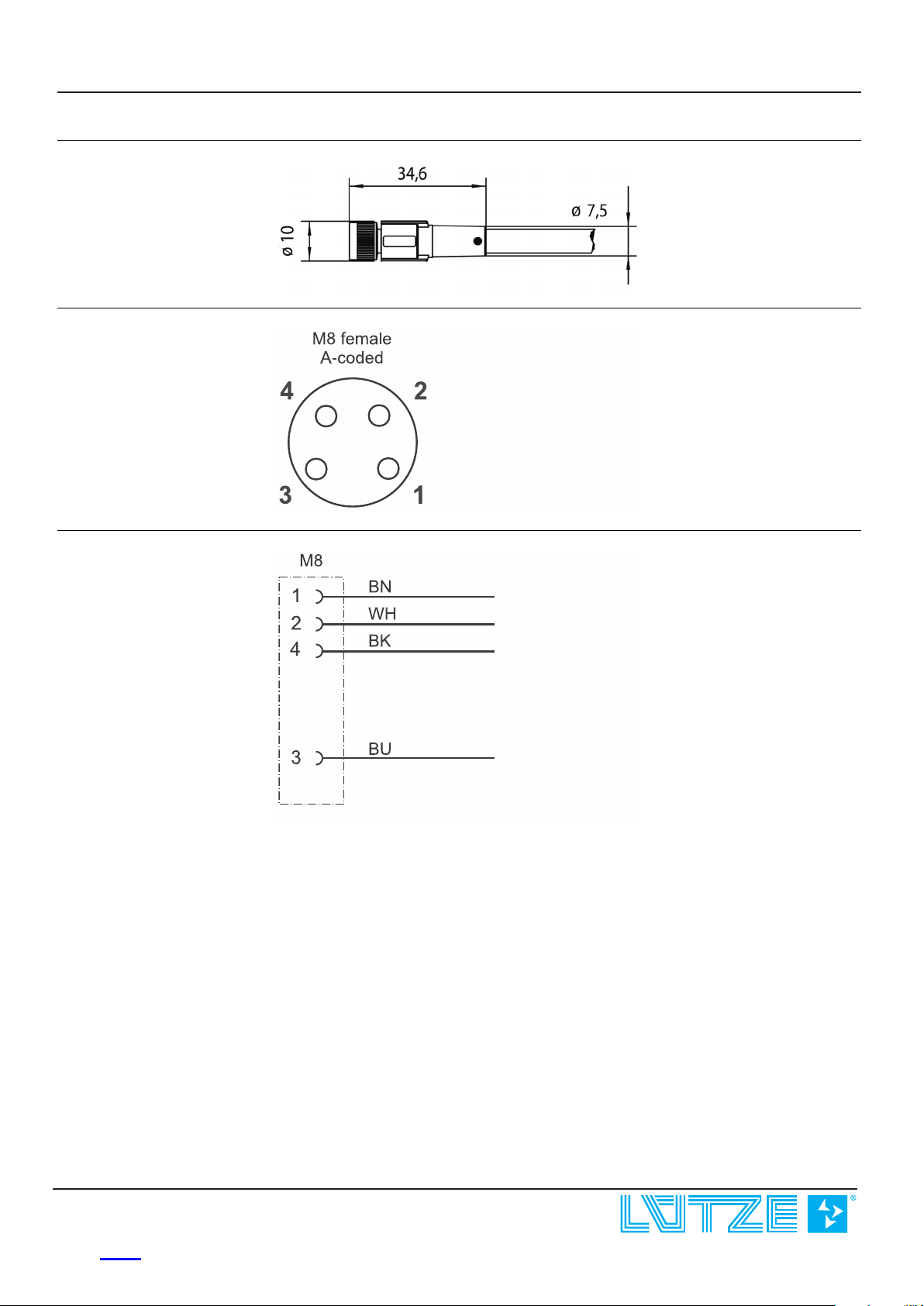

Maßzeichnung

Polbild

Schaltbild
