Aktor-/Sensorleitungen M12

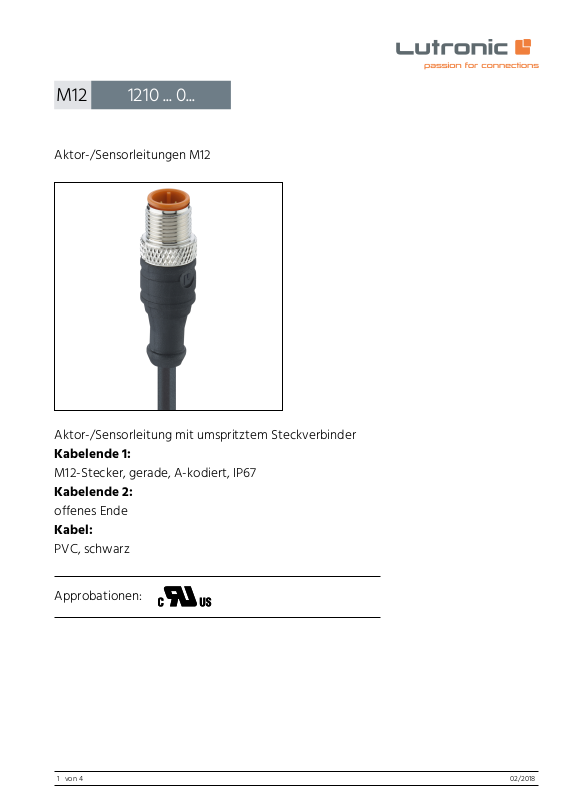

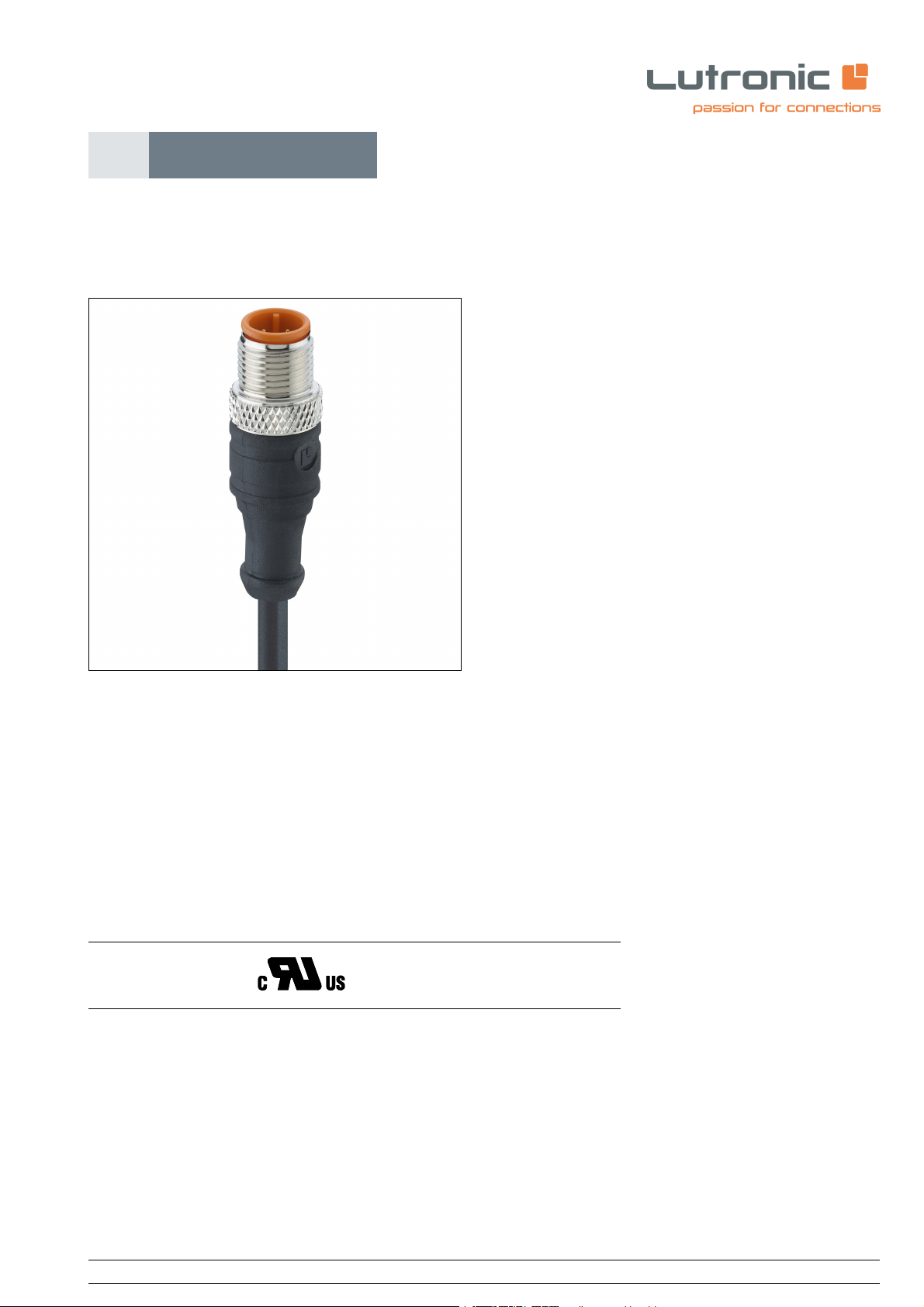

Aktor-/Sensorleitung mit umspritztem Steckverbinder
Kabelende 1:
M12-Stecker, gerade, A-kodiert, IP67
Kabelende 2:
offenes Ende
Kabel:
PVC, schwarz
Approbationen:
von 4
02/20181
Page 2
M12 1210 ... 0...
1210
1 braun
3 blau
4 schwarz
1 braun
2 weiß
3 blau
4 schwarz
1 braun
2 weiß
3 blau
4 schwarz
5 grau
1 weiß
2 braun
3 grün
4 gelb
5 grau
6 rosa
7 blau
8 rot
Umgebungsbedingungen
Temperaturbereich -25 °C/+80 °C
Werkstoffe
Kontaktträger TPU GF, HB nach UL94
Kontaktstift CuZn, unternickelt und vergoldet
Umspritzung/Griffkörper PVC, HB nach UL94
Rändelschraube CuZn, vernickelt
Mechanische Daten

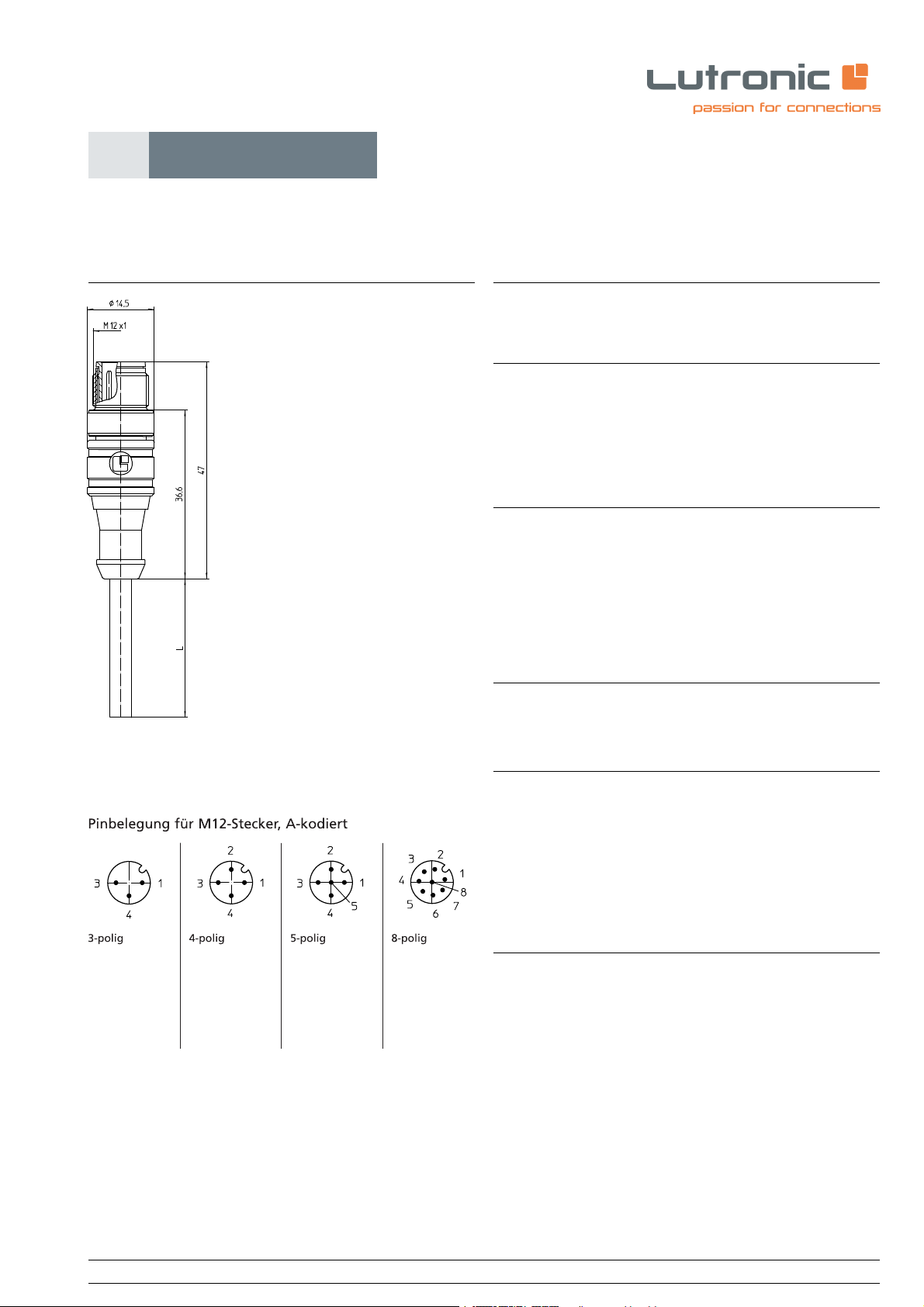

Pinbelegung für M12-Stecker, A-kodiert
Steckzyklen ≥ 100
Steckkraft ≤ 10 N
Ziehkraft ≤ 15 N
Schutzart IP67
1
gemessen mit einem passenden Gegenstück
2
nach IEC DIN EN 60529, nur in verschraubtem Zustand mit einem dazugehörigen Gegenstück
1
1
2
Angeschlossene Leitung
Bauform PVC, schwarz
Elektrische Daten (bei TU 20 °C)
Durchgangswiderstand ≤ 10 mΩ
Bemessungsstrom 4 A (T<sub>U</sub> 40 °C)
Bemessungsspannung 250 V (bei Verschmutzungsgrad 3)
Bemessungsstoßspannung 2,5 kV
Isolierstoffgruppe I (IEC)/0 (UL) (CTI = 600)
Isolationswiderstand > 100 MΩ
Zugehörige Produkte
Gegenstücke
� 1200 ... 0... � 1200 ... 3... � 1205 ... 0...
� 1205 ... 3... � 1206 ... L1 0... � 1206 ... L1 3...
� 1210 1200 ... 0... � 1210 1200 ... 3... � 1210 1205 ... 3...
� 1210 1206 ... L1 0... � 1210 1206 ... L1 3... � 1220 ... T16CW ...
� 1221 ... T9CP � 5500 04DL1 3... � 5500 04L1 3...
� 5500 08DL1 3... � 5500 08L1 3... � 5512 04DL1
� 5512 04L1 � 5512 08L1
von 4
Zubehör
� 9912 CPM0
02/20182
Page 3
M12 1210 ... 0...
02/20183 von 4
Page 4
M12 1210 ... 0...
Bestellbezeichnung Polzahl Angeschlossene Leitung VE (Stück) MDQ (Stück) Abmessungen
L (mm)
1210 04 002 2m 4
1210 04 002 5m 4
1210 04 002 10m 4
Verpackung:
im Kunststoffbeutel
PVC, schwarz, 4 x 0,34 mm²
(AWG 22),
910002, UL-Style 2464
PVC, schwarz, 4 x 0,34 mm²
(AWG 22),
910002, UL-Style 2464
PVC, schwarz, 4 x 0,34 mm²
(AWG 22),
910002, UL-Style 2464
5 10 2000
1 10 5000
1 10 10000
von 4
02/20184
