M8 0805 ... 0...
pending

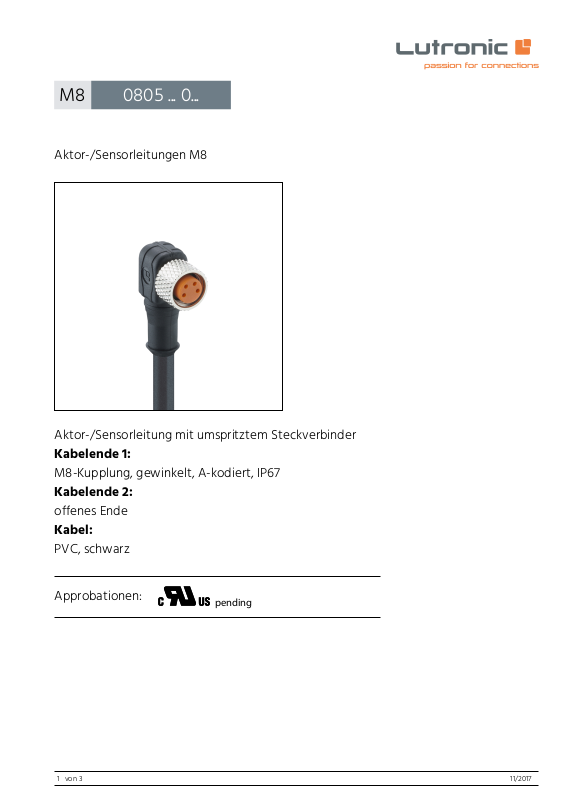

Aktor-/Sensorleitungen M8

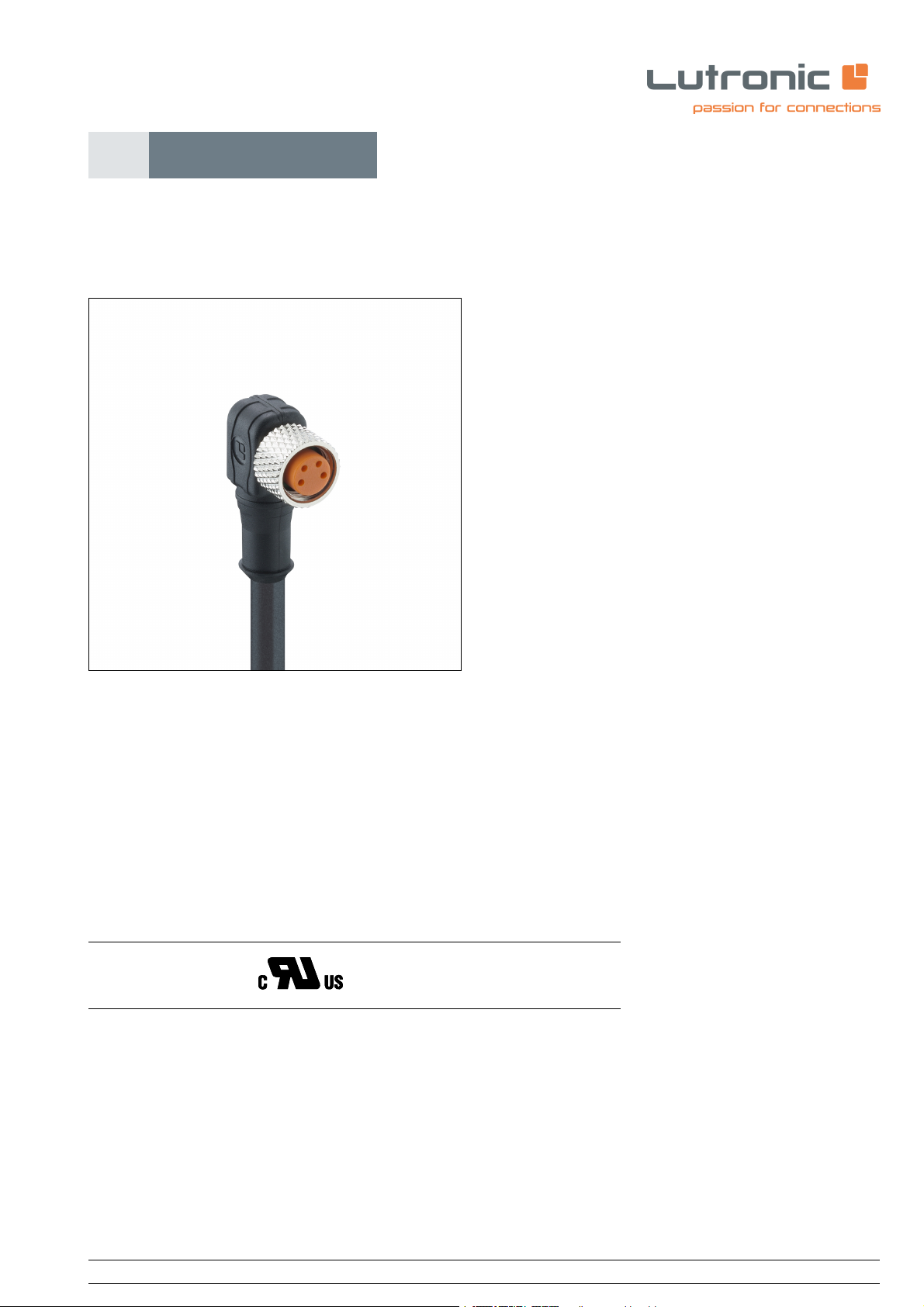

Aktor-/Sensorleitung mit umspritztem Steckverbinder
Kabelende 1:
M8-Kupplung, gewinkelt, A-kodiert, IP67
Kabelende 2:
offenes Ende
Kabel:
PVC, schwarz
Approbationen:
von 3
11/20171
Page 2
M8 0805 ... 0...
0805

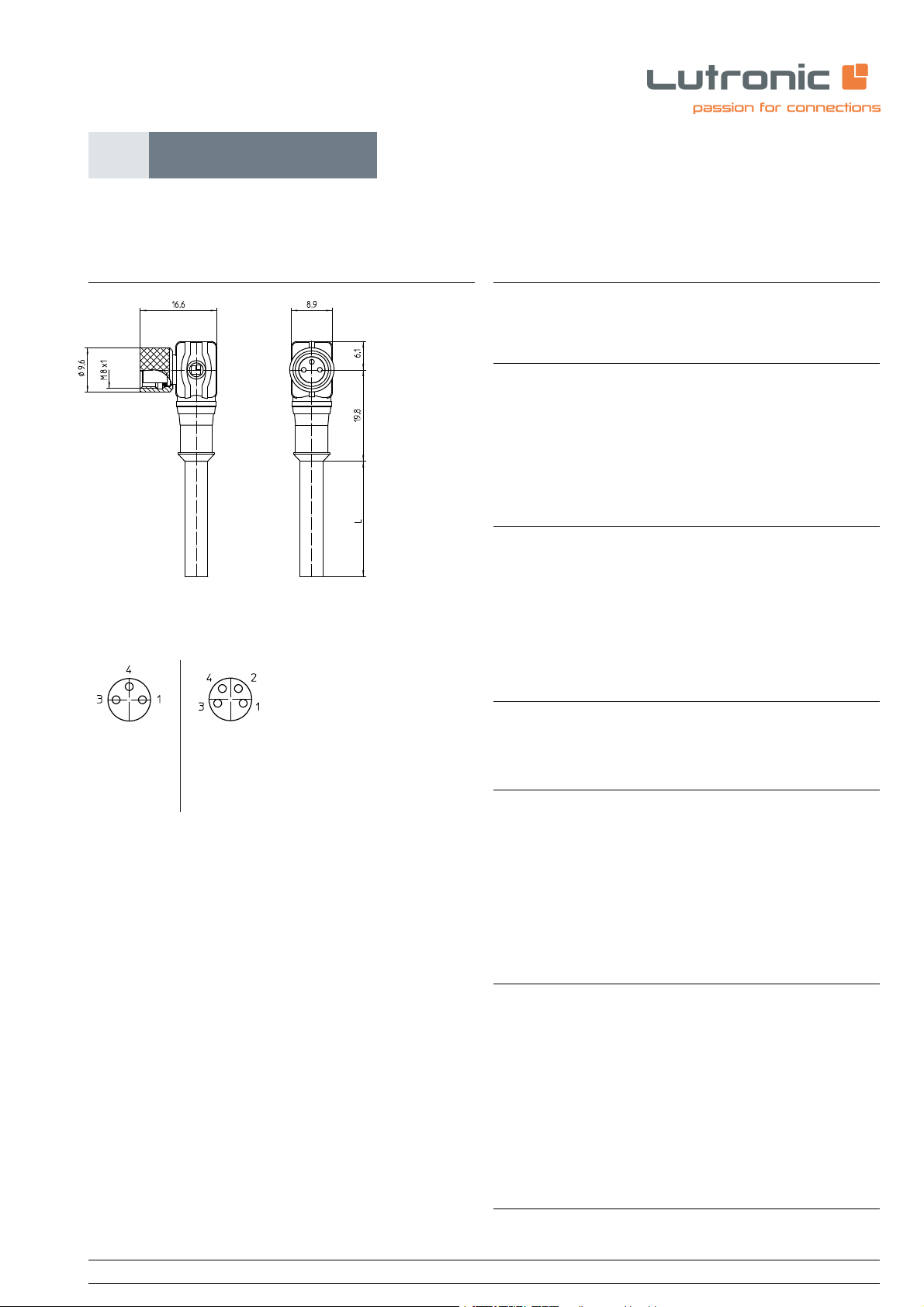

Pinbelegung für M8-Stecker, A-kodiert Pin assignment for male connectors, A-coded
3-polig
1 braun
3 blau
4 schwarz
4-polig
1 braun
2weiß
3 blau
4 schwarz
3-polig
1 braun
3 blau
4 schwarz
4-polig
1 braun
2weiß
3 blau
4 schwarz
Pinbelegung für M8-Kupplungen, A-kodiert
Umgebungsbedingungen
Temperaturbereich -25 °C/+80 °C
Werkstoffe
Kontaktträger TPU GF, HB nach UL94
Kontaktbuchse CuZn, unternickelt und vergoldet
Umspritzung/Griffkörper PVC, HB nach UL94
Rändelmutter CuZn, vernickelt
Dichtung FKM
Mechanische Daten
Steckzyklen ≥ 100
1
1
2
Pinbelegung für M8-Kupplungen, A-kodiert
Steckkraft ≤ 23 N
Ziehkraft ≤ 23 N
Schutzart IP67
1
gemessen mit einem passenden Gegenstück
2
nach IEC DIN EN 60529, nur in verschraubtem Zustand mit einem dazugehörigen Gegenstück
Angeschlossene Leitung
Bauform PVC, schwarz
Elektrische Daten (bei TU 20 °C)
Durchgangswiderstand ≤ 10 mΩ
Bemessungsstrom 4 A (TU 40 °C)
Bemessungsspannung 50 V AC/60 V DC (bei
Verschmutzungsgrad 3)
Bemessungsstoßspannung 1,5 kV
Isolierstoffgruppe I (IEC)/0 (UL) (CTI = 600)
Isolationswiderstand > 100 MΩ
Zugehörige Produkte
von 3
Gegenstücke
� 0810 ... 0... � 0810 0800 ... 3... � 0810 0805 ... 3...
� 0810 0806 ... L1 3... � 0830 ... T8CW ... � 0831 ... T10CP
� 6157 8055 S01 4W � 6157 8055 S03 8W � 6157 8055 S06 16W
� 6157 8055 S09 24W
Zubehör
� 9908 CPF0
11/20172
Page 3
M8 0805 ... 0...
Bestellbezeichnung Polzahl Angeschlossene Leitung VE (Stück) MDQ (Stück) Abmessungen
L (mm)
0805 04 002 2m 4
0805 04 002 5m 4
0805 04 002 10m 4
Verpackung:
im Kunststoffbeutel
PVC, schwarz, 4 x 0,34 mm²
(AWG 22),
910002, UL-Style 2464
PVC, schwarz, 4 x 0,34 mm²
(AWG 22),
910002, UL-Style 2464
PVC, schwarz, 4 x 0,34 mm²
(AWG 22),
910002, UL-Style 2464
5 10 2000
1 10 5000
1 10 10000
