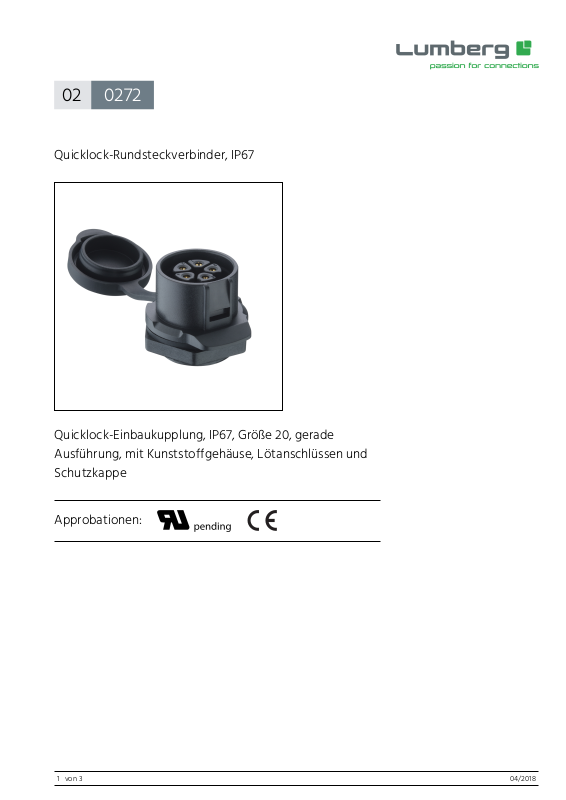

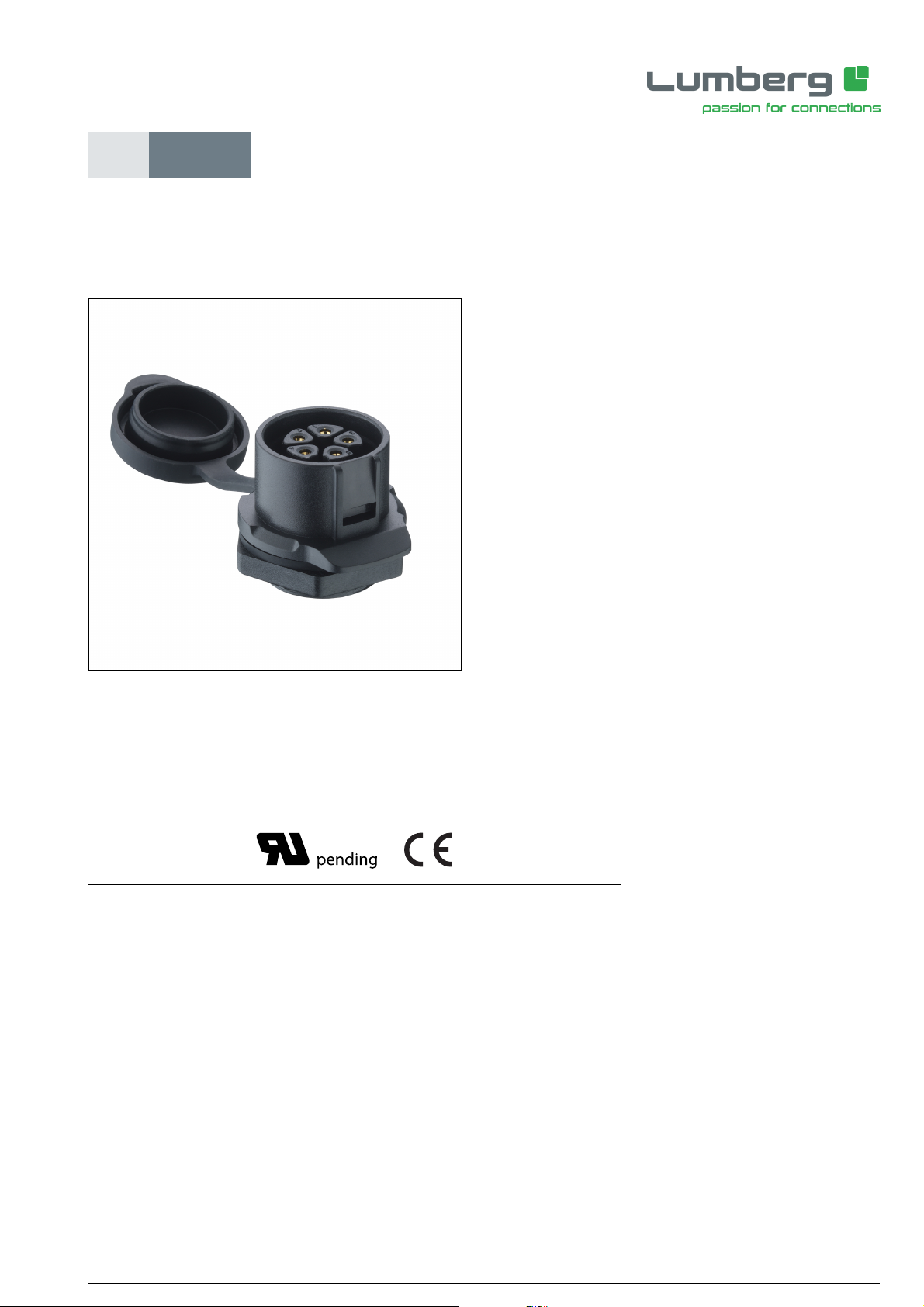

Quicklock-Rundsteckverbinder, IP67
Quicklock-Einbaukupplung, IP67, Größe 20, gerade
Ausführung, mit Kunststoffgehäuse, Lötanschlüssen und
Schutzkappe
Approbationen:
von 3
04/20181
Page 2
02 0272
*a
0272 02 0272 03 0272 04 0272 05
0272 07 0272 09 0272 12
Umgebungsbedingungen
Temperaturbereich -40 °C/+80 °C
Werkstoffe
Kontaktträger PBT, V-0 nach UL94
Kontaktbuchse CuSn, vergoldet
Gehäuse PBT, V-0 nach UL94
Kappe SI
Sechskantmutter PBT, V-0 nach UL94
Mechanische Daten
Steckzyklen 1700
Steckkraft ≤ 130 N
Ziehkraft ≤ 120 N
Schutzart IP67

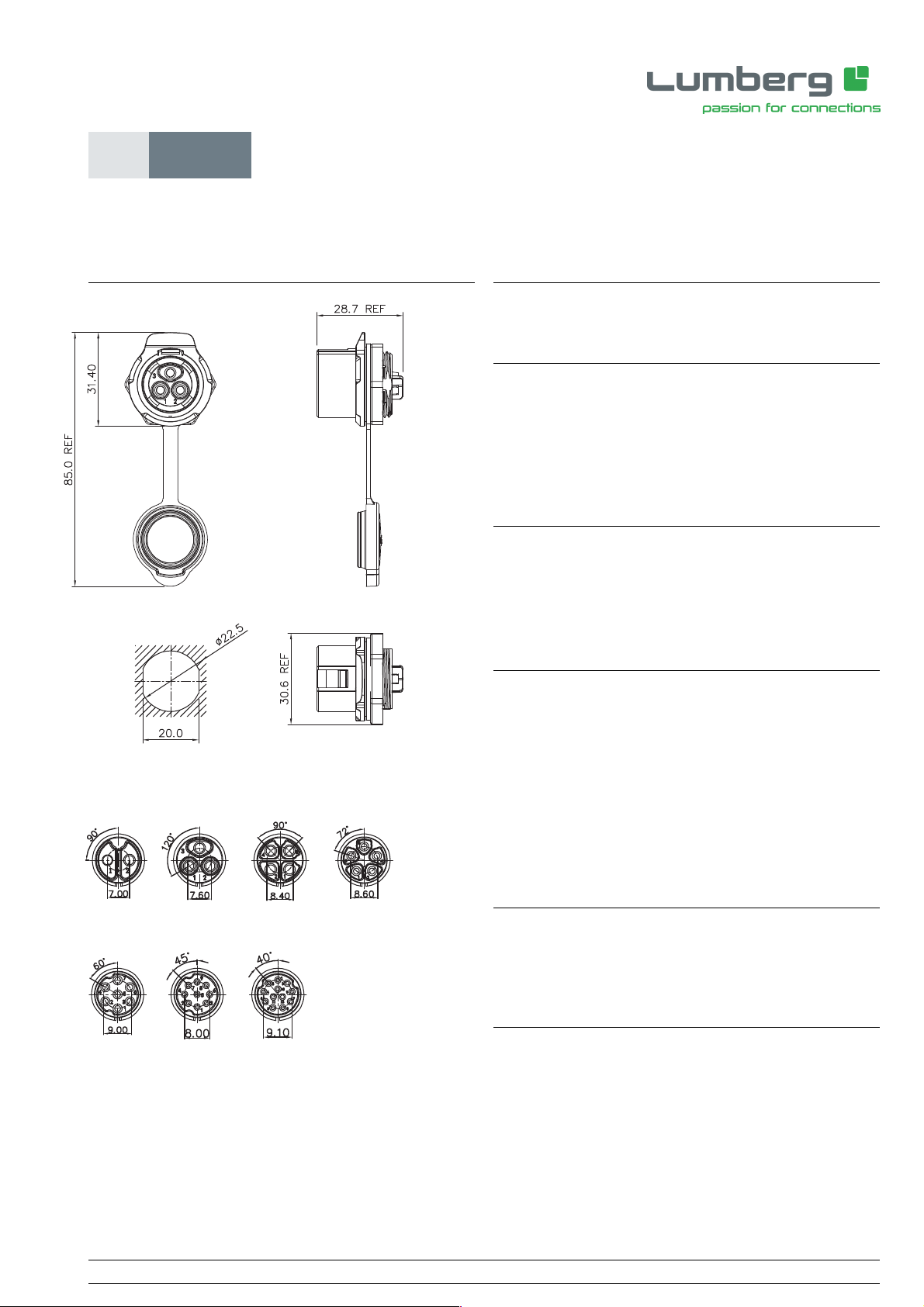

*a Einbauöffnung
Elektrische Daten (bei TU 20 °C)
Durchgangswiderstand ≤ 5 mΩ
Bemessungsstrom 20 A (2- bis 4-polig)
12 A (5- bis 7-polig)
5 A (9- bis 12-polig)
Bemessungsspannung 500 V
Bemessungsstoßspannung 2500 V AC (2- bis 7-polig)
1500 V AC (9- bis 12-polig)
Kriechstrecke ≥ 2 mm
Luftstrecke ≥ 2 mm
Isolationswiderstand > 500 MΩ
Zugehörige Produkte
Gegenstücke
� 0252
von 3
04/20182
Page 3
02 0272
Bestellbezeichnung Polzahl VE (Stück) MDQ (Stück)
0272 02 2 10 40
0272 03 3 10 40
0272 04 4 10 40
0272 05 5 10 40
0272 07 7 10 40
0272 09 9 10 40
0272 12 12 10 40
Verpackung:
einzeln in Kunststoffbeuteln, im Karton
von 3
04/20183
