Lutron RRK-R25NE-240 Lutron RA2 Select In-Line Dimmer RRK-R25NE-240 Installation Instructions

P/N 044345 Rev B

l

n

n

m

English

In-line Dimmer

RRK-R25NE-240
220 – 240 V~ 50 / 60 Hz

1 A 250 W

LED

1 A 250 W

Incandescent /
Halogen
ELV

If using LED bulbs, we
recommend that they are
Lutron compatible.

For the list of compatible LED bulbs,
please visit www.lutron.com/LED

In-line Switch

RRK-R6ANS-240
220 – 240 V~ 50 / 60 Hz

6 AX

All lighting

2 A 0.5 HP

M

Motor

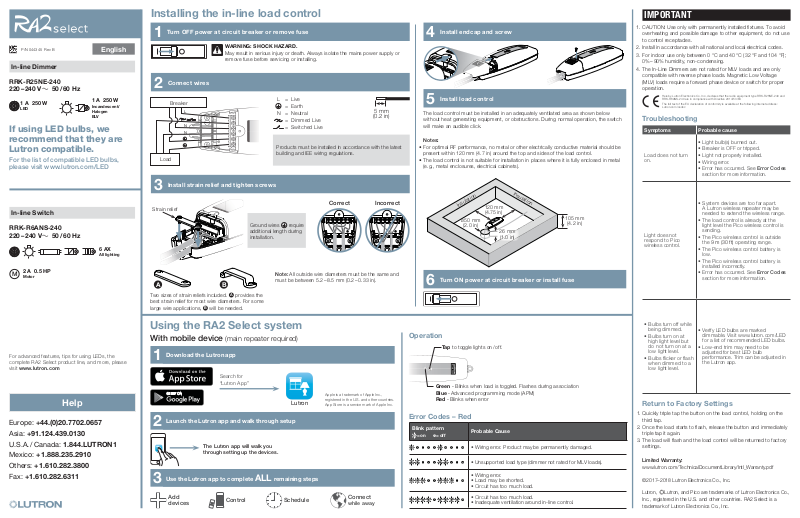

Installing the in-line load control

Turn OFF power at circuit breaker or remove fuse

1

WARNING: SHOCK HAZARD.

May result in serious injury or death. Always isolate the mains power supply or
remove fuse before servicing or installing.

Connect wires

2

Breaker

L

/
N
N

Load

Install strain relief and tighten screws

3

Strain relief

Ground wires require
additional length during
installation.

A

Two sizes of strain reliefs included. A provides the
best strain relief for most wire diameters. For some
large wire applications, B will be needed.

B

L=Live

=Earth

N = Neutral

=Dimmed Live
=Switched Live

Products must be installed in accordance with the latest
building and IEE wiring regulations.

Note: All outside wire diameters must be the same and
must be between 5.2 – 8.5mm (0.2 – 0.33in).

5 mm

(0.2 in)

IncorrectCorrect

Install endcap and screw

4

l

u

t

r

on.

c

o

m

Install load control

5

The load control must be installed in an adequately ventilated area as shown below
without heat generating equipment, or obstructions. During normal operation, the switch
will make an audible click.

Notes:

• For optimal RF performance, no metal or other electrically conductive material should be
present within 120 mm (4.7 in) around the top and sides of the load control.

• The load control is not suitable for installation in places where it is fully enclosed in metal
(e.g., metal enclosures, electrical cabinets).

Insulation

Insulation

ø 50 mm

(2.0 in)

Turn ON power at circuit breaker or install fuse

6

120 mm

(4.75 in)

105 mm

(4.2 in)

26 mm

(1.0 in)

lu

tr

on.

c

o

m

IMPORTANT

1. CAUTION: Use only with permanently installed fixtures. To avoid
overheating and possible damage to other equipment, do not use
to control receptacles.

2. Install in accordance with all national and local electrical codes.

3. For indoor use only between 0 °C and 40 °C (32 °F and 104°F);
0% – 90% humidity, non-condensing.

4. The In-Line Dimmers are not rated for MLV loads and are only
compatible with reverse phase loads. Magnetic Low Voltage
(MLV) loads require a forward phase device or switch for proper
operation.

Hereby, Lutron Electronics Co. Inc., declares that the radio equipment type RRK-R25NE-240 and
RRK-R6ANS-240 are in compliance with Directive 2014/53/EU

The full text of the EU declaration of conformity is available at the following internet address:
Lutron.com/cedoc

Troubleshooting

Symptoms Probable cause

• Light bulb(s) burned out.

• Breaker is OFF or tripped.

Load does not turn
on.

Light does not
respond to Pico
wireless control.

• Light not properly installed.

• Wiring error.

• Error has occurred. See Error Codes
section for more information.

• System devices are too far apart.
A Lutron wireless repeater may be
needed to extend the wireless range.

• The load control is already at the
light level the Pico wireless control is
sending.

• The Pico wireless control is outside

9m (30 ft) operating range.

the

• The Pico wireless control battery is
low.

• The Pico wireless control battery is
installed incorrectly.

• Error has occurred. See Error Codes
section for more information.

For advanced features, tips for using LEDs, the
complete RA2 Select product line, and more, please
visit www.lutron.com

Help

Europe: +44.(0)20.7702.0657
Asia: +91.124.439.0130
U.S.A. / Canada: 1.844.LUTRON1
Mexico: +1.888.235.2910
Others: +1.610.282.3800
Fax: [phone]

Using the RA2 Select system

With mobile device (main repeater required)

Download the Lutron app

1

Search for
“Lutron App”

Lutron

Launch the Lutron app and walk through setup

2

Lutron

Use the Lutron app to complete ALL remaining steps

3

Add
devices

The Lutron app will walk you
through setting up the devices.

Control

Schedule

Apple is a trademark of Apple Inc.,
registered in the U.S. and other countries.
App Store is a service mark of Apple Inc.

Connect

while away

Operation

Ta p to toggle lights on / off.

utro

.co

Green - Blinks when load is toggled. Flashes during association
Blue - Advanced programming mode (APM)
Red - Blinks when error

Error Codes – Red

Blink pattern

= on = off

Probable Cause

Wiring error. Product may be permanently damaged.

•

• Unsupported load type (dimmer not rated for MLV loads).

• Wiring error.

• Load may be shorted.

• Circuit has too much load.

• Circuit has too much load.

• Inadequate ventilation around in-line control.

• Bulbs turn off while
being dimmed.

• Bulbs turn on at
high light level but
do not turn on at a
low light level.

• Bulbs flicker or flash
when dimmed to a
low light level.

• Verify LED bulbs are marked
dimmable. Visit www.lutron.com/LED
for a list of recommended LED bulbs.

• Low-end trim may need to be
adjusted for best LED bulb
performance. Trim can be adjusted in
the Lutron app.

Return to Factory Settings

1. Quickly triple tap the button on the load control, holding on the
third tap.

2. Once the load starts to flash, release the button and immediately
triple tap it again.

3. The load will flash and the load control will be returned to factory
settings.

Limited Warranty:
www.lutron.com/TechnicalDocumentLibrary/Intl_Warranty.pdf

©2017–2018 Lutron Electronics Co., Inc.

Lutron, )Lutron, and Pico are trademarks of Lutron Electronics Co.,
Inc., registered in the U.S. and other countries. RA2 Select is a
trademark of Lutron Electronics Co., Inc.

l

n

n

m

N° de pièce 044345 Rév. B

Français

Gradateur en ligne

RRK-R25NE-240
220 – 240 V~ 50 / 60 Hz

1 A 250 W

LED

1 A 250 W

Incandescente /
Halogène
ELV

Si vous utilisez des
ampoules à LED, nous
recommandons des modèles
compatibles Lutron.

Pour la liste des ampoules compatibles,
veuillez consulter www.lutron.com/LED

Commutateur en ligne

RRK-R6ANS-240
220 – 240 V~ 50 / 60 Hz

6 AX

Toutes les lumières

2 A 0,5 HP

M

Moteur

Pour découvrir des fonctions avancées, des conseils
pour utiliser les LED, la gamme complète des produits
RA2 Select et plus, veuillez consulter www.lutron.com

Aide

Europe : +44.(0)20.7702.0657
Asie : +91.124.439.0130
États-Unis / Canada : 1.844.LUTRON1
Mexique : +1.888.235.2910
Autres : +1.610.282.3800
Fax : [phone]

Installation de la commande de charge en ligne

Couper l’alimentation au niveau du disjoncteur ou retirer le fusible

1

AVERTISSEMENT : RISQUE D’ÉLECTROCUTION.

Peut causer des blessures graves ou la mort. Isolez toujours l’alimentation du
secteur ou retirez le fusible avant toute réparation ou installation.

Raccorder les files

2

Disjoncteur

L

/
N
N

Charge

Installer le réducteur de tension et serrer les vis

3

Réducteur
de tension

Les fils de terre
doivent être un peu
plus longs durant
l’installation.

A

Deux tailles de réducteurs de tension sont incluses. A fournit la meilleure
réduction de tension pour la plupart des diamètres de fil. Pour certaines
applications à gros diamètres de fils, B sera nécessaire.

B

L = Conducteur

=Terre

N = Neutre

= Conducteur gradable
= Conducteur commuté

Les produits doivent être installés conformément aux
derniers règlements de construction et de câblage
de l’IEE.

5 mm

(0,2 po)

IncorrectCorrect

Remarque: Tous les diamètres de fils extérieurs doivent être

identiques et mesurer entre 5,2 et 8,5 mm (0,2 et 0,33po).

Utiliser le système RA2 Select

Avec un appareil mobile (répéteur principal requis)

Téléchargez l’application Lutron.

1

Recherchez
«application Lutron»

Lutron

Lancez l’application de Lutron et suivez les étapes de configuration

2

Lutron

Utilisez l’application Lutron pour effectuer TOUTES les étapes restantes

3

Ajouter des
appareils

L’application Lutron vous aidera à
configurer les appareils.

Contrôler

Programmer

Apple est une marque commerciale de
Apple Inc., enregistrée aux États-Unis et
dans d’autres pays. App Store est une
marque de service de Apple Inc.

Connecter à

distance

Installer le capuchon d’extrémité et la vis

4

l

utron

.

c

o

m

Installer la commande de charge

5

La commande de charge doit être installée dans un espace correctement aéré comme
indiqué ci-dessous, sans équipement générateur de chaleur ni obstruction.
En fonctionnement normal, le commutateur produira un déclic audible.

Remarques:

• Pour des performances RF optimales, aucun matériau métallique ou autre conducteur
d’électricité ne doit se trouver à moins de 120mm (4,75po) de la commande de charge,
tant au-dessus que sur les côtés.

• La commande de charge n’est pas adaptée à une installation dans un emplacement
entièrement entouré de métal (ex.: boîtiers en métal, armoires électriques).

Isolation

Isolation

ø 50 mm

(2,0 po)

Connecter l’alimentation au niveau du disjoncteur ou installer le fusible

6

120 mm
(4,75 po)

105 mm

(4,2 po)

26 mm
(1,0 po)

Fonctionnement

Appuyez pour allumer / éteindre les lumières

utro

.co

Vert - Clignote lors de l’actionnement de la charge. Clignote durant l’association
Bleu - Mode de programmation avancé (APM)
Rouge - Clignote en cas d’erreur

Codes d’erreur – Rouge

Motif de clignotement

= allumée = éteinte

Cause probable

•

Erreur de câblage. Le produit peut être endommagé de manière
permanente.

• Type de charge non supporté (le gradateur n’est pas conçu pour

les charges MLV)

• Erreur de câblage.

• La charge peut être court-circuitée.

• Le circuit présente une charge excessive.

• Le circuit présente une charge excessive.

• Ventilation inadéquate autour de la commande en ligne.

IMPORTANT

1. AVERTISSEMENT: À n’utiliser qu’avec des luminaires installés de
façon permanente. Pour éviter la surchauffe et l’endommagement

l

u

tro

n

.com

possible d’autres équipements, ne pas l’utiliser pour commander
des prises.

2. Effectuez l’installation en conformité avec les codes électriques
en vigueur.

3. Utilisation à l’intérieure seulement entre 0 °C et 40 °C (32 °F
et 104°F) ; avec une humidité relative entre 0 et 90 %, sans
condensation.

4. Les gradateurs en ligne ne sont pas conçus pour les charges
MBT et ne sont compatibles qu’avec les charges à phase
inversée. Les charges magnétiques basse tension (BMT)
nécessitent un commutateur ou un dispositif de phase directe
pour fonctionner correctement.

Lutron Electronics Co., Inc. déclare par la présente que les équipements radio de type
RRK-R25NE-240 et RRK-R6ANS-240 sont conformes à la Directive 2014/53/EU.

Le texte intégral de la déclaration de conformité UE est disponible à l’adresse Internet suivante:
Lutron.com/cedoc

Dépannage

Symptômes Cause probable

• L’ampoule a grillé.

• Le disjoncteur est COUPÉ ou s’est
déclenché.

La charge ne
s’allume pas.

L’éclairage ne répond
pas à la commande
sans fil Pico.

• Les ampoules
s’éteignent durant la
gradation.

•

Les ampoules
s’allument à un niveau
d’éclairage élevé mais
ne s’allument pas à
un niveau d’éclairage
réduit.

• Les ampoules
scintillent ou
clignotent à un
niveau de gradation
de l’éclairage bas.

• L’éclairage n’a pas été installé
correctement.

• Erreur de câblage.

• Une erreur s’est produite. Voir la
section Codes d’erreur pour plus
d’informations.

• Les appareils du système sont trop
éloignés. Un répéteur sans fil Lutron
peut être nécessaire pour étendre la
portée sans fil.

• La commande de charge est déjà
au niveau d’éclairage envoyé par la
commande sans fil Pico.

• La commande sans fil Pico se
trouve en-dehors du rayon de
fonctionnement de

• La pile de la commande sans fil Pico
est faible.

• La pile de la commande sans fil Pico
est mal installée.

• Une erreur s’est produite. Voir la
section Codes d’erreur pour plus
d’informations.

• Vérifiez que les ampoules LED
sont marquées comme gradables.
Consultez www.lutron.com/LED
pour une liste des ampoules LED
recommandées.

• Le réglage du seuil bas peut
être nécessaire pour la meilleure
performance des ampoules à LED. Le
seuil peut être réglé dans l’application
Lutron.

9m (30pi).

Restauration des paramètres d’usine

1. Appuyez trois fois rapidement sur le bouton de la commande de
charge, en le maintenant enfoncé la troisième fois.

2. Dès que la charge commence à clignoter, relâchez le bouton et
appuyez trois fois dessus à nouveau immédiatement.

3. La charge clignotera et les paramètres d’usine de la commande
de charge seront restaurés.

Garantie limitée:
www.lutron.com/TechnicalDocumentLibrary/Intl_Warranty.pdf

©2017–2018 Lutron Electronics Co., Inc.

Lutron, )Lutron et Pico sont des marques commerciales de
Lutron Electronics Co., Inc. enregistrées aux États-Unis et dans
d’autres pays. RA2 Select est une marque déposée de Lutron
Electronics Co., Inc.

l

n

n

m

N/P 044345 Rev. B

Español

Atenuador accionado desde línea

RRK-R25NE-240
220 – 240 V~ 50 / 60 Hz

1 A 250 W

LED

1 A 250 W

Incandescente/
Halógeno
ELV

Si se utilizaran bombillas
LED, recomendamos que
sean compatibles con
Lutron.

Para obtener la lista de bombillas LED
compatibles, visite www.lutron.com/LED

Interruptor accionado desde línea

RRK-R6ANS-240
220 – 240 V~ 50 / 60 Hz

6 AX

Toda iluminación

2 A 0,5 HP

M

Motor

Para obtener las funciones avanzadas, sugerencias
para utilizar LED, la línea completa de productos
RA2Select y más, visite www.lutron.com

Ayuda

Europa: +44.(0)20.7702.0657
Asia: +91.124.439.0130
E.U.A./Canadá: 1.844.LUTRON1
México: +1.888.235.2910
Otros países: +1.610.282.3800
Fax: [phone]

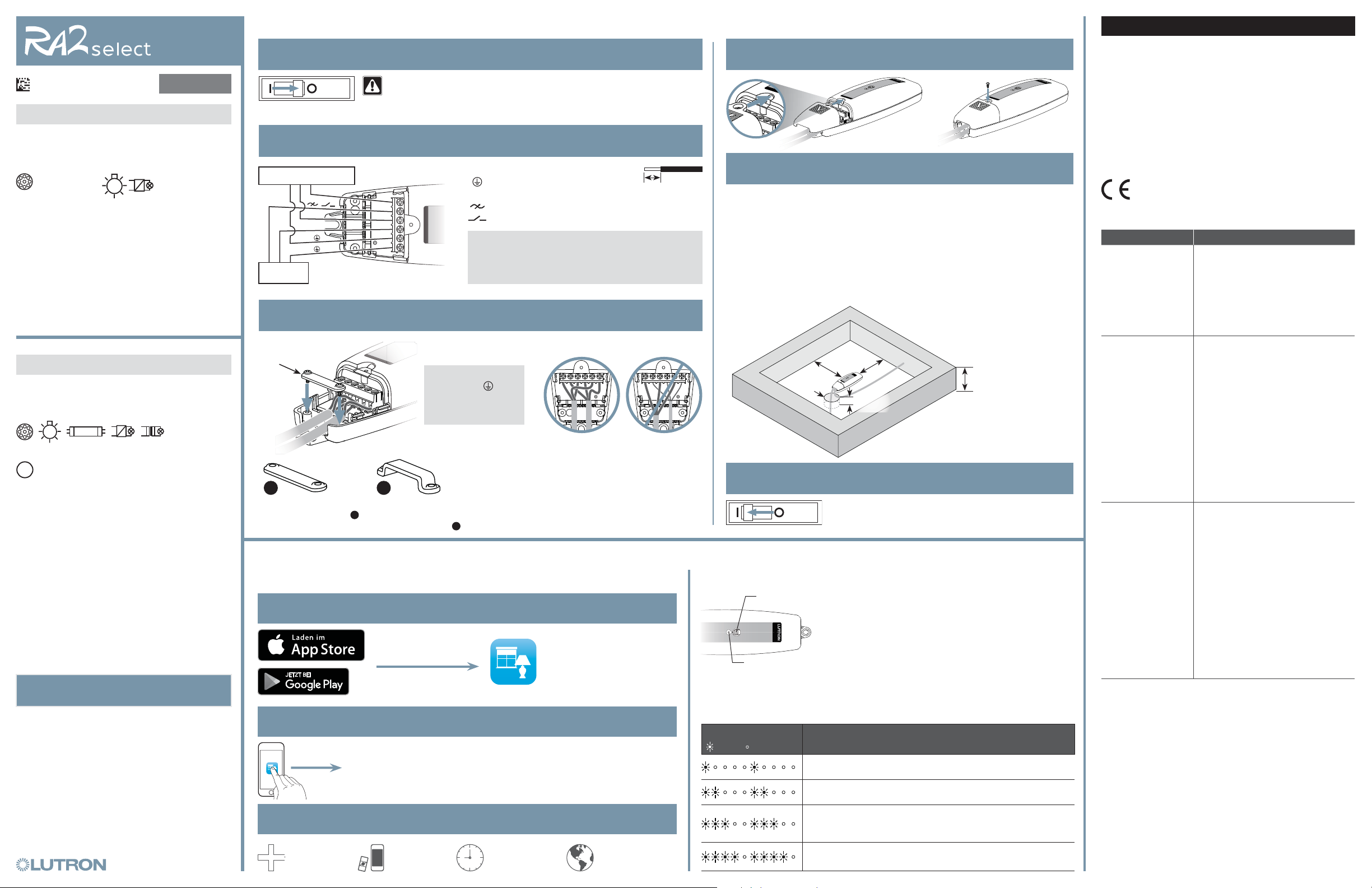

Instalación del control de carga accionado desde línea

DESCONECTE la alimentación eléctrica en el disyuntor o retire el fusible

1

ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.

Podría ocasionar lesiones graves o la muerte. Siempre aísle el suministro eléctrico
de la red o retire el fusible antes de realizar mantenimiento o instalar.

Conecte los cables

2

Disyuntor

L

/
N
N

Carga

Instale el alivio de tensión y apriete los tornillos

3

Alivio de
tensiones

Los cables de puesta
a tierra
una longitud adicional
durante la instalación.

A

Se incluyen dos tamaños de alivios de tensión. A proporciona el
mejor alivio de tensión para la mayoría de los diámetros de cable.
Para algunas aplicaciones de cables grandes, se necesitará B.

B

L=Vivo

=Tierra

N = Neutro

= Vivo atenuado
= Vivo conmutado

Los productos deben ser instalados de acuerdo con las
últimas normativas para edificios e IEE sobre cableado.

requieren

Nota: Todos los diámetros externos deben ser iguales y
deben estar entre 5,2 y 8,5 mm (0,2 y 0,33 pulg).

5 mm

(0,2 pulg)

IncorrectoCorrecto

4

5

El control de la carga debe instalarse en un área adecuadamente ventilada tal como se
muestra a continuación, sin equipos generadores de calor ni obstrucciones. Durante el
funcionamiento normal, el interruptor hará un clic audible.

Notas:

• Para obtener un desempeño de RF óptimo, no deberá haber presente ningún metal u otro
material eléctricamente conductiivo a menos de 120 mm (4,75 pulg) en torno de la parte
superior y los costados del control de carga.

• El control de carga no es adecuado para su instalación en lugares donde esté
completamente encerrado en metal (p. ej., compartimientos metálicos, armarios eléctricos).

6

Utilización del sistema RA2 Select

Con un dispositivo móvil (se requiere repetidor principal)

Descargue la aplicación de Lutron

1

Busque “Aplicación
de Lutron”

Lutron

Inicie la aplicación de Lutron y proceda con la instalación

2

Lutron

Utilice la aplicación de Lutron para completar TODOS los pasos restantes

3

Añadir
dispositivos

La aplicación de Lutron le guiará
a través de la configuración de los
dispositivos.

Control

Programación

Apple es una marca comercial de Apple
Inc., registrada en E.U.A. y otros países.
App Store es una marca de servicio de
Apple Inc.

Conectar

mientras esté
ausente

Operación

Códigos de error: Rojo

Patrón de destellos

= encendida = apagada

Instale la cubierta del extremo y el tornillo

l

utron

.

c

o

m

l

u

tro

n

.com

Instale el control de la carga

Aislamiento

Aislamiento

ø 50 mm

(2,0 pulg)

120 mm

(4,75 pulg)

105 mm

(4,2 pulg)

26 mm

(1,0 pulg)

ACTIVE la alimentación eléctrica en el disyuntor o instale un fusible

Toque para encender/apagar las luces

utro

.co

Verde: Parpadea cuando se conmuta el estado de la carga. Parpadea durante la

asociación

Azul: Modo de programación avanzada (APM)
Rojo: Parpadea cuando se produce un error

Causa probable

•

Error de cableado. El producto podría resultar dañado
permanentemente.

• Tipo de carga no compatible (atenuador no especificado para

cargas MLV).

• Error de cableado.

• La carga podría estar en cortocircuito.

• El circuito tiene demasiada carga

• El circuito tiene demasiada carga.

• Ventilación inadecuada en torno del control accionado desde línea.

IMPORTANTE

1. PRECAUCIÓN: Utilizar sólo con artefactos instalados
permanentemente. Para evitar el sobrecalentamiento y posibles
daños a otros equipos, no lo use para controlar tomacorrientes.

2. Instale de acuerdo con todas las normativas eléctricas nacionales
y locales.

3. Para uso bajo techo sólo entre 0 °C y 40 °C (32 °F y 104°F);
0%–90% de humedad, sin condensación.

4. Los atenuadores accionados desde línea no están especificados
para cargas MLV y sólo son compatibles con cargas de fase
inversa. Las cargas magnéticas de bajo voltaje (MLV) requieren
un dispositivo o interruptor de fase directa para tener un
funcionamiento adecuado.

Por la presente, Lutron Electronics Co. Inc. declara que los equipos de radio tipo RRK-R25NE-240 y
RRK-R6ANS-240 satisfacen la Directiva 2014/53/UE

El texto completo de la declaración de conformidad con la UE está disponible en la siguiente
dirección de Internet: Lutron.com/cedoc

Solución de problemas

Síntomas Causa probable

• Bombilla(s) de luz quemada(s).

• El disyuntor está DESACTIVADO o
desconectado.

La carga no se activa

La luz no responde
al control inalámbrico
Pico.

• Las bombillas se
apagan mientras
están siendo
atenuadas.

• Las bombillas
se encienden en
el nivel alto de
luz, pero no se
encienden en un
nivel de luz bajo.

• Las bombillas
parpadean o
destellan cuando se
atenúan a un nivel
de luz bajo.

Retornar a la configuración de fábrica

1. Pulse rápidamente tres veces el botón del control de carga,
manteniéndolo pulsado luego de la tercera pulsación.

2. Una vez que la carga comience a destellar, suelte el botón e
inmediatamente púlselo de nuevo tres veces.

3. La carga destellará y el control de la carga será retornado a su
configuración de fábrica.

Garantía limitada:
www.lutron.com/TechnicalDocumentLibrary/Intl_Warranty.pdf

©2017–2018 Lutron Electronics Co., Inc.

Lutron, )Lutron y Pico son marcas comerciales de Lutron
Electronics Co., Inc. registradas en E.U.A. y otros países. RA2 Select
es una marca de comercial de Lutron Electronics Co., Inc.

• La bombilla no está instalada
correctamente.

• Error de cableado.

• Se produjo un error. Para obtener
más información consulte la sección
Códigos de error.

• Los dispositivos del sistema están
demasiado alejados. Para extender el
rango inalámbrico podría necesiarse
un repetidor inalámbrico Lutron.

• El control de la carga ya está en el
nivel de luz que está enviando el
control inalámbrico Pico.

• El control inalámbrico Pico se
encuentra fuera del rango operativo
de

9 m (30 pies).

• La pila del control inalámbrico Pico
tiene poca carga.

• La pila del control inalámbrico Pico no
está instalada correctamente.

• Se produjo un error. Para obtener
más información consulte la sección
Códigos de error.

• Verifique que las bombillas LED estén
marcadas como atenuables. Para
obtener una lista de bombillas
LED recomendadas visite
www.lutron.com/LED.

• Para obtener el mejor desempeño
de la bombilla LED podría requerirse
ajustar la intensidad mínima. El ajuste
puede ser realizado en la aplicación
de Lutron.

l

n

n

m

P/N 044345 Rev B

Português

Dimmer alinhado

RRK-R25NE-240
220 – 240 V~ 50 / 60 Hz

1 A 250 W

LED

1A 250W

Incandescente/
halógena
ELV

Caso esteja usando
lâmpadas de LED,
recomenda-se que sejam
compatíveis com a Lutron.

Para ver uma lista de lâmpadas de
LED compatíveis, visite o site
www.lutron.com/LED

Disjuntor alinhado

RRK-R6ANS-240
220 – 240 V~ 50 / 60 Hz

6 AX

Toda a iluminação

2A 0,5HP

M

Motor

Para conhecer recursos avançados, dicas para o uso
de LEDs, a linha completa de produtos RA2Select e
muito mais, visite o site www.lutron.com

Ajuda

Europa: +44.(0)20.7702.0657
Ásia: +91.124.439.0130
EUA /Canadá: 1.844.LUTRON1
México: +1.888.235.2910
Outros: +1.610.282.3800
Fax: [phone]

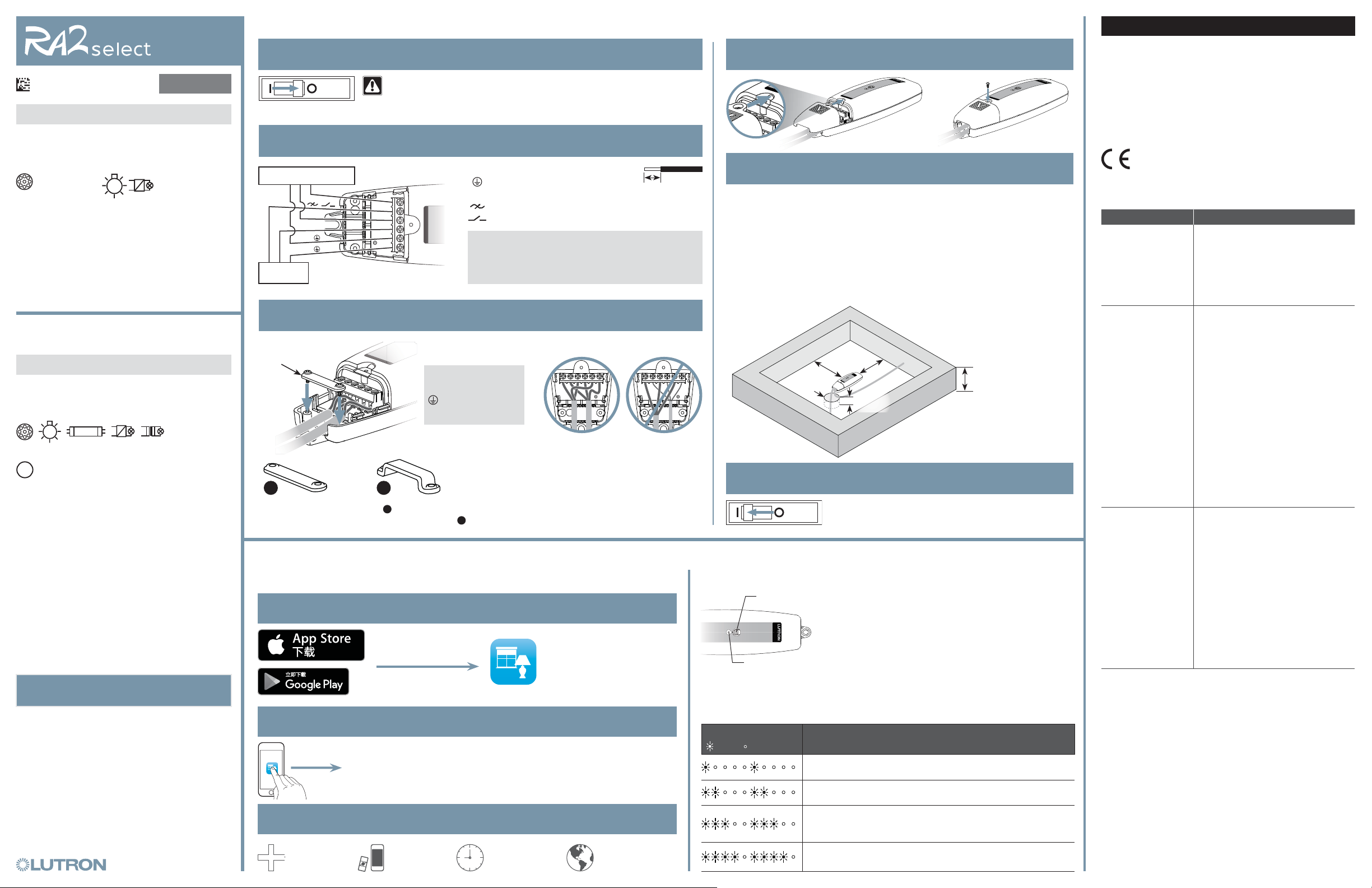

Instalação do controle de carga alinhada

Desligue a alimentação do disjuntor ou retire o fusível

1

AVISO: RISCO DE CHOQUE.

Pode resultar em ferimentos graves ou morte. Isole sempre a fonte de
alimentação da rede elétrica ou retire o fusível antes de fazer instalações ou
manutenção.

Conecte os cabos

2

Disjuntor

L

/
N
N

Carga

Instale o alívio de tensão e aperte os parafusos

3

Alívio de
tensão

Os cabos de
aterramento
extensão adicional
durante a instalação.

A

Foram incluídos dois tamanhos de alívio de tensão. O tipo A
fornece o melhor alívio de tensão para a maioria dos diâmetros de
fios. Para alguns usos em grande escala, o tipo B é necessário.

B

L=Vivo

=Aterramento

N = Neutro

=Dimerizado vivo
=Comutado vivo

Os produtos devem ser instalados de acordo com as
mais recentes regulamentações de cabeamento para
edifícios e da IEE.

exigem

Nota: Todos os diâmetros dos fios externos devem ser
iguais e ter entre 5,2 mm a 8,5 mm (0,2 pol a 0,33 pol).

Uso do sistema de seleção RA2

Com dispositivo móvel (repetidor principal necessário)

Faça o download do aplicativo da Lutron

1

Procure o “aplicativo
da Lutron”

Lutron

Abra o aplicativo da Lutron e faça a configuração

2

Lutron

Use o aplicativo da Lutron para concluir TODAS as etapas restantes

3

Adicionar
dispositivos

O aplicativo da Lutron o guiará para
configurar os dispositivos.

Controle

Programação

Apple é uma marca comercial da Apple
Inc., registrada nos EUA e em outros
países. AppStore é uma marca de
serviço da Apple Inc.

Conecte-se

remotamente

5mm

(0,2pol)

IncorretoCorreto

Instale a proteção e o parafuso

4

l

utron

.

c

o

m

Instale o controle de carga

5

O controle da carga deve ser instalado em área adequadamente ventilada, conforme
demonstrado abaixo, sem obstruções nem equipamentos que gerem calor. Durante a
operação normal, o interruptor fará um clique.

Notas:

• para desempenho ótimo de RF, nenhum material metálico ou condutor de eletricidade
deve estar presente a até 120mm (4,75pol) da parte superior e das laterais do controle
de carga.

• O controle de carga não é adequado para instalação dentro de materiais metálicos
(ex., gabinetes de metal, armários elétricos).

Isolamento

Isolamento

ø 50mm

(2,0pol)

Ligue a alimentação do disjuntor ou retire o fusível

6

120 mm

(4,75pol)

105 mm
(4,2pol)

26 mm

(1,0pol)

Operação

Toque para alternar as luzes entre acesas/apagadas

utro

.co

Verde – pisca quando a carga é alternada. Pisca durante a associação
Azul – modo avançado de programação (APM)
Vermelho – pisca quando há erro

Códigos de erro – vermelho

Padrão de piscagem

= ligado = desligado

Possível causa

•

Erro de cabeamento. O produto pode estar permanentemente
danificado.

• Tipo de carga incompatível (dimmer não qualificado para

cargas MLV).

• Erro de cabeamento.

• A carga pode estar em curto.

• O circuito tem muita carga.

• O circuito tem muita carga.

• Ventilação inadequada para controle alinhado.

IMPORTANTE

1. CUIDADO: use somente com luminárias permanentemente
instaladas. Para evitar sobreaquecimento e possíveis danos a

l

u

tro

n

.com

outros equipamentos, não use para controlar receptáculos.

2. Instale de acordo com as normas locais e nacionais.

3. Para uso somente em ambientes fechados entre 0°C e 40°C
(32 °F e 104°F); 0%–90% de umidade, sem condensação.

4. Os dimmers alinhados não servem para cargas MLV e somente
são compatíveis com cargas de fase reversa. Cargas de baixa
voltagem magnética (MLV) demandam dispositivos de fase
ascendente ou interruptor para funcionamento adequado.

Pelo presente documento, a Lutron Electronics Co. Inc. declara que o equipamento de rádio tipo
RRK-R25NE-240 e RRK-R6ANS-240 estão de acordo com as diretivas 2014/53/EU

O texto integral da declaração de conformidade da União Europeia está disponível no endereço:
Lutron.com/cedoc

Resolução de problemas

Problemas Possível causa

• A(s) lâmpada(s) está(ão) queimada(s).

• O disjuntor está DESLIGADO ou
falhou.

A carga não liga.

A luz não responde
ao controle sem fio
Pico.

• As lâmpadas se
apagam enquanto
estão sendo
dimerizadas.

• As lâmpadas
acendem no nível
alto, mas não
acendem no nível
baixo.

• As lâmpadas
piscam quando
dimerizadas para
um nível baixo
de luz.

• A luz não foi instalada
adequadamente.

• Erro de cabeamento.

• Ocorreu um erro. Consulte a seção
Códigos de erro para obter mais
informações.

• Os dispositivos do sistema estão
muito distantes. Poderá ser
necessário um repetidor sem fio para
ampliar a abrangência da função sem
fio.

• O controle de carga já está no nível
da iluminação que o controle sem fio
Pico está enviando.

• O controle sem fio Pico está fora da
faixa operacional de

• A bateria do controle sem fio Pico
está fraca.

• A bateria do controle sem fio Pico foi
instalada incorretamente.

• Ocorreu um erro. Consulte a seção
Códigos de erro para obter mais
informações.

• Verifique se as lâmpadas de LED
estão marcadas como dimerizáveis.
Visite o site www.lutron.com/LED
para ver uma lista de lâmpadas de
recomendadas.

• Pode ser necessário ajustar a
extremidade inferior para obter melhor
desempenho da lâmpada de LED.
A extremidade pode ser ajustada no
aplicativo da Lutron.

9m (30pés).

Voltar às configurações de fábrica

1. Toque três vezes rapidamente no botão do controle de carga,
mantendo pressionado no terceiro toque.

2. Quando a carga começar a piscar, solte o botão e toque três
vezes rapidamente outra vez.

3. A carga piscará, e o controle de carga voltará às configurações
de fábrica.

Garantia limitada:
www.lutron.com/TechnicalDocumentLibrary/Intl_Warranty.pdf

©2017–2018 Lutron Electronics Co., Inc.

Lutron, )Lutron e Pico são marcas comerciais da Lutron
Electronics Co., Inc., registradas nos EUA e em outros países.
RA2 Select é uma marca comercial da Lutron Electronics Co., Inc.

l

n

n

m

Best.-Nr. 044346 Rev. B

Deutsch

Inline-Dimmer

RRK-R25NE-240
220 – 240 V~ 50 / 60 Hz

1 A 250 W

LED

1 A 250 W

Glüh-/Halogenlampen
ELV

Bei Verwendung von LED­Leuchtmitteln sollte auf
eine Kompatibilität mit
Lutron geachtet werden.

Eine Liste der kompatiblen LED­Leuchtmittel finden Sie unter
www.lutron.com/LED

Inline-Schalter

RRK-R6ANS-240
220 – 240 V~ 50 / 60 Hz

6 AX

Gesamte
Beleuchtung

2 A 0,5 PS

M

Motor

Informationen zu erweiterten Funktionen, zu
Verwendungstipps für LED-Leuchtmittel und der
gesamten RA2-Select-Produktreihe u.v.m. finden Sie
unter www.lutron.com

Hilfe

Europa: +44.(0)20.7702.0657
Asien: +91.124.439.0130
USA /Kanada: 1.844.LUTRON1
Mexiko: +1.888.235.2910
Sonstige: +1.610.282.3800
Fax: [phone]

Installation der Inline-Laststeuerung

Strom am Trennschalter ausschalten oder Sicherung herausziehen

1

ACHTUNG: STROMSCHLAGGEFAHR.

Gefahr schwerer oder tödlicher Verletzungen. Vor der Wartung bzw. vor dem
Einbau Gerät von der Stromversorgung trennen oder Sicherung herausziehen.

Kabel anschließen

2

Tre nnsch alte r

L

/
N
N

Last

Zugentlastung installieren und Schrauben festziehen

3

Zugentlastung

Erdungskabel
benötigen während der
Installation mehr Länge.

A

Die Zugentlastung ist in zwei unterschiedlichen Größen im
Lieferumfang enthalten. A bietet die beste Zugentlastung für die
meisten Drahtdurchmesser. Für größere Drähte ist B erforderlich.

B

L=Phase

=Erde

N = Neutral

= Gedimmte Phase
= Geschaltete Phase

Alle Produkte sind gemäß den aktuellen Gebäude- und
IEE-Verkabelungsvorschriften zu installieren.

Hinweis: Alle Leiter-Außendurchmesser müssen gleich sein
und zwischen 5,2 mm und 8,5 mm liegen.

Verwendung des RA2-Select-Systems

Mit einem Mobilgerät (Hauptrepeater erforderlich)

Lutron-App herunterladen

1

Nach „Lutron­App“ suchen

Lutron

Lutron-App starten und Einrichtung abschließen

2

Lutron

ALLE verbleibenden Schritte mit der Lutron-App abschließen.

3

Geräte
hinzufügen

Die Lutron-App begleitet Sie durch
die Einrichtung der Geräte.

Steuerung

Zeitplan

Apple ist eine Marke von Apple Inc.
und in den USA und in anderen
Ländern eingetragen. App Store ist eine
Dienstleistungsmarke von Apple Inc.

5 mm

Verbindung

unterwegs
herstellen

WICHTIG

Endkappe und Schraube anbringen

4

lutron

.

com

Laststeuerung installieren

5

Die Laststeuerung muss in einem angemessen belüfteten Bereich installiert werden, d.h.
ohne wärmeerzeugende Geräte oder andere Gegenstände, die sie blockieren könnten.
Während des normalen Betriebs ist das Klicken des Schalters zu hören.

Hinweise:

• Für eine optimale RF-Leistung sollten Gegenstände aus Metall oder elektrisch leitendem
Material mehr als 120 mm von der Oberseite und den Seiten der Laststeuerung
entferntsein.

• Die Laststeuerung eignet sich nicht für eine Installation an Orten, an denen sie vollständig
von Metall umgeben untergebracht wäre (d.h. Metallgehäuse, Schaltschränke).

Isolierung

FalschRichtig

Stromzufuhr am Sicherungskasten einschalten oder Sicherung installieren

6

Isolierung

ø 50 mm

120 mm

105 mm

26 mm

lu

tro

n

.

c

o

m

Betrieb

Antippen um die Beleuchtung ein- und auszuschalten

utro

.co

Grün - Blinkt bei Lastumschaltung. Blinkt während Assoziierung
Blau - Erweiterter Programmiermodus (APM)
Rot - Blinkt bei Fehler

Fehlercodes – Rot

Blinkmuster

= Ein = Aus

Wahrscheinliche Ursache

Verkabelungsfehler. Ggf. ist das Produkt permanent beschädigt.

•

• Lasttyp wird nicht unterstützt (Dimmer nicht für MLV-Lasten

ausgelegt).

• Verkabelungsfehler.

• Ggf. besteht ein Lastkurzschluss.

• Schaltkreis hat eine zu hohe Last.

• Schaltkreis hat eine zu hohe Last.

• Unzureichende Belüftung in der Nähe der Inline-Steuerung.

1. VORSICHT: Nur mit permanent installierten Vorrichtungen
verwenden. Um eine Überhitzung und mögliche Schäden an
anderen Geräte zu vermeiden, darf diese Vorrichtung nicht zum
Ansteuern von Steckdosen verwendet werden.

2. Die Installation muss gemäß allen örtlichen Vorschriften erfolgen.

3. Nur für den Innenbereich zwischen 0 °C und 40 °C°; 0 % – 90 %
Luftfeuchtigkeit, nicht kondensierend.

4. Die Inline-Dimmer sind nicht für MLV-Lasten ausgelegt und sind
nur mit Phasenabschnittslasten kompatibel. MLV-Lasten (magne­tische Niederspannung) erfordern ein Phasenanschnittsgerät bzw.
einen Schalter für den ordnungsgemäßen Betrieb.

Hiermit erklärt Lutron Electronics Co. Inc, dass diese Funkgeräte vom Typ RRK-R25NE-240 und
RRK-R6ANS-240 den Auflagen laut Richtlinie 2014/53/EU entsprechen.

Der vollständige Text der EU-Konformitätserklärung kann unter der folgenden Internetadresse
abgerufen werden: Lutron.com/cedoc

Fehlersuche und -behebung

Probleme Mögliche Ursache

• Leuchtmittel sind ausgebrannt.

• Sicherung ist AUS oder ausgelöst.

Last wird nicht
aktiviert.

Die Beleuchtung
reagiert nicht auf
die drahtlose Pico­Steuerung.

• Leuchtmittel
schalten sich beim
Dimmen aus.

• Leuchtmittel
schalten sich
bei hoher
Beleuchtungsstufe
ein, aber nicht
aus, wenn die
Beleuchtungsstufe
heruntergefahren
wird.

• Leuchtmittel
flackern oder
blinken beim
Dimmen auf
eine niedrige
Beleuchtungsstufe.

• Beleuchtung ist nicht ordnungsgemäß
installiert.

• Verkabelungsfehler.

• Ein Fehler ist aufgetreten. Weitere
Informationen finden Sie im Abschnitt
Fehlercodes.

• Der Abstand zwischen den
Systemkomponenten ist zu groß. Ggf.
ist ein Lutron-Repeater erforderlich,
um die Funkreichweite zu erweitern.

• Die Laststeuerung befindet sich
bereits auf der Beleuchtungsstufe, die
die drahtlose Pico-Steuerung verlangt.

• Der Funktionsbereich der drahtlosen
Pico-Steuerung beträgt

• Die Batterie in der drahtlosen Pico­Steuerung ist schwach.

• Die Batterie in der drahtlosen Pico­Steuerung ist falsch installiert.

• Ein Fehler ist aufgetreten. Weitere
Informationen finden Sie im Abschnitt
Fehlercodes.

• Sicherstellen, dass die LED­Leuchtmittel gedimmt werden
können. Eine Liste der empfohlenen
LED-Leuchtmittel finden Sie unter
www.lutron.com/LED.

• Ggf. muss das Low-End Trim
angepasst werden, damit die LED­Leuchtmittel optimal genutzt werden
können. Die Trim-Werte können über
die Lutron-App eingestellt werden.

9m.

Auf werksseitige Einstellungen zurücksetzen

1. Taste auf der Laststeuerung dreimal schnell antippen und beim
letzten Antippen halten.

2. Sobald die Last zu blinken beginnt, die Taste loslassen und sofort
wieder dreimal antippen.

3. Die Last blinkt und die Laststeuerung wird auf die werksseitigen
Einstellungen zurückgesetzt.

Eingeschränkte Garantie:
www.lutron.com/TechnicalDocumentLibrary/Intl_Warranty.pdf

©2017–2018 Lutron Electronics Co., Inc.

Lutron, )Lutron, HomeWorks und Pico sind Marken der Lutron
Electronics Co., Inc. und in den USA und in anderen Ländern
eingetragen. RA2Select ist eine Marke der Lutron Electronics Co., Inc.

l

n

n

m

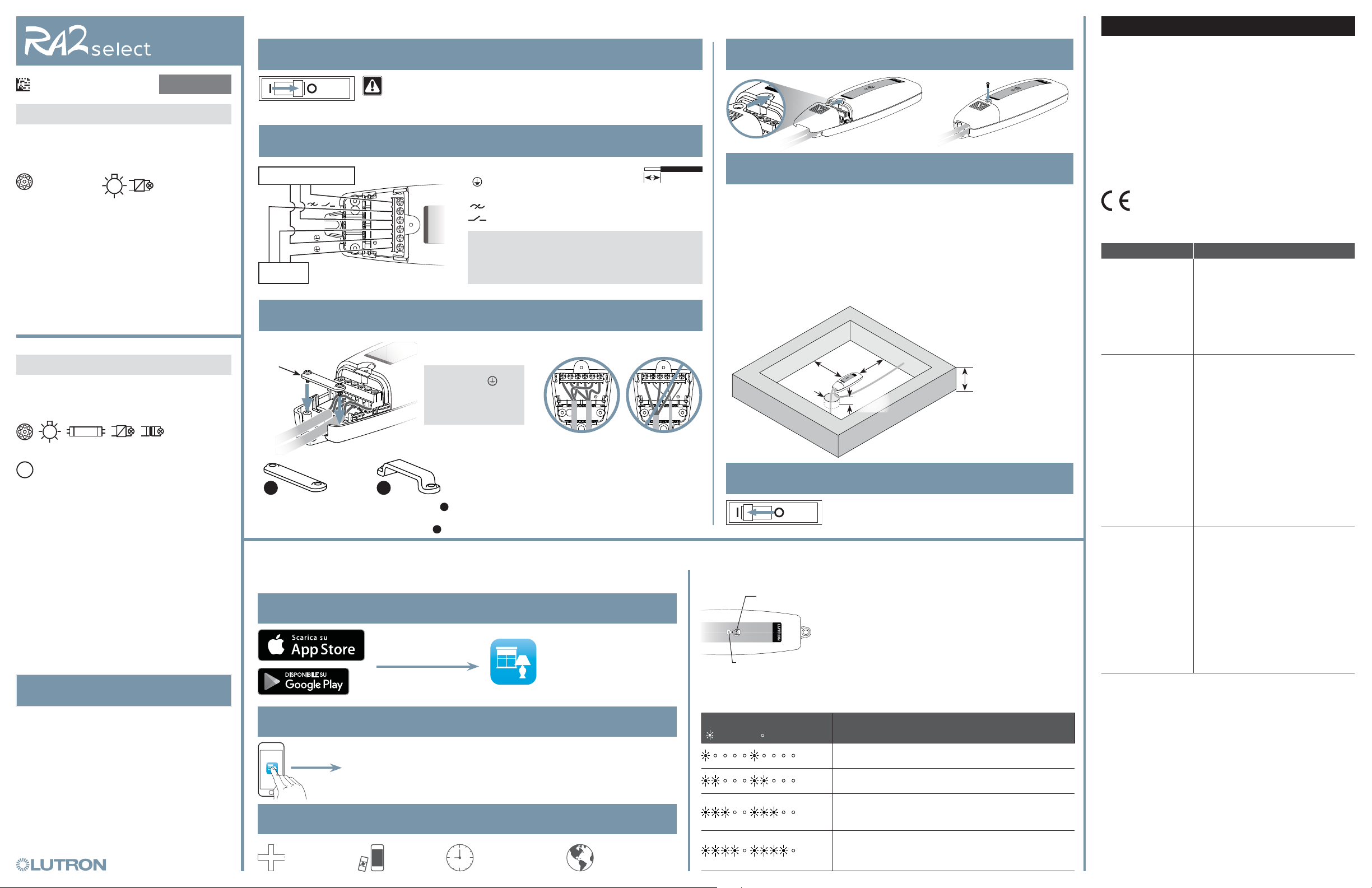

Codice articolo 044346 Rev B

Italiano

Dimmer in linea

RRK-R25NE-240
220 – 240 V~ 50 / 60 Hz

1 A 250 W

LED

1 A 250 W

Incandescenza/
Alogena
ELV

Se si usano lampadine LED,
si consiglia di verificare
che siano compatibili con i
dimmer Lutron.

Per un elenco delle lampadine LED
compatibili, consultare il sito
www.lutron.com/LED

Commutatore in linea

RRK-R6ANS-240
220 – 240 V~ 50 / 60 Hz

6 AX

Tutti i corpi
illuminanti

2 A 0,5 CV

M

Motore elettrico

Per informazioni su funzioni avanzate, suggerimenti
sull’uso dei LED, la linea completa di prodotti
RA2Select e altro ancora, consultare il sito

www.lutron.com

Assistenza

Europa: +44.(0)20.7702.0657
Asia: +91.124.439.0130
U.S.A. / Canada: 1.844.LUTRON1
Messico: +1.888.235.2910
Altri Paesi: +1.610.282.3800
Fax: [phone]

Installazione del dispositivo di controllo del carico in linea

Interrompere l’alimentazione in corrispondenza dell’interruttore automatico o

1

rimuovere il fusibile

AVVERTENZA – PERICOLO DI FOLGORAZIONE.

Esiste il rischio di lesioni gravi o mortali. Sempre, prima di eseguire l’installazione o
la manutenzione, isolare l’alimentazione di rete o rimuovere il fusibile.

Collegare i cavi

2

Interruttore automatico

L

/
N
N

Carico

Installare il pressacavo e serrare le viti

3

Pressacavo

I cavi di massa
richiedono una
lunghezza aggiuntiva
durante l’installazione.

A

Sono inclusi due pressacavo di misure diverse. A assicura il pressacavo
ottimale per la maggior parte dei diametri di cavi. Per alcune applicazioni
con cavi di grande diametro, sarà necessario B.

B

L = Sotto tensione

=Massa

N = Neutro

= Dimmerato sotto tensione
= Commutato sotto tensione

I prodotti devono essere installati in conformità alle norme
più recenti sui cablaggi IEE e nel settore edile.

Nota bene – I diametri di tutti i cavi esterni devono essere
identici e compresi fra 5,2 e 8,5 mm.

5 mm

SbagliatoGiusto

Installare il coperchio terminale e la vite

4

Installare il dispositivo di controllo del carico

5

Il dispositivo di controllo del carico deve essere installato in un’area ventilata
adeguatamente, come illustrato sotto, in assenza di apparecchi che generino calore o di
ostacoli. Durante il normale funzionamento, è possibile sentire gli scatti del commutatore.

Note:

• Per ottenere prestazioni a radiofrequenza (RF) ottimali, non deve essere presente nessun
metallo, o altro materiale elettricamente conduttivo, entro 120 mm dalla parte superiore e
da quelle laterali del dispositivo di controllo del carico.

• Il dispositivo di controllo del carico non è adatto per l’installazione in luoghi in cui è
completamente racchiuso in un alloggiamento metallico (per es., involucri metallici,
armadi elettrici).

Inserire l’alimentazione in corrispondenza dell’interruttore

6

automatico o installare il fusibile

Uso del sistema RA2 Select

Con un dispositivo mobile (è necessario un ripetitore principale)

Scaricare l’app Lutron

1

Cercare “Lutron App”

Lutron

Avviare l’app Lutron e seguire le istruzioni per la configurazione

2

Lutron

Usare l’app Lutron per completare TUTTI i passaggi rimanenti

3

Aggiungere
dispositivi

L’app Lutron guiderà alla
configurazione dei dispositivi.

Controllo

Programmazione

Apple è un marchio di fabbrica di Apple
Inc., registrato negli Stati Uniti e in altri
Paesi. App Store è un marchio di servizio
di Apple Inc.

Collegamento

ovunque ci si trovi

Funzionamento

Toccare per accendere e spegnere alternativamente le luci

Verde - Lampeggia quando il carico viene acceso o spento. Lampeggia durante l’associazione.
Blu - Modalità di programmazione avanzata (APM)
Rosso - Lampeggia in caso di errore

Codici di errore – Rosso

Schema dei lampeggiamenti

= acceso = spento

utro

.co

Isolante

ø 50 mm

lutron

.

com

Isolante

120 mm

105 mm

26 mm

Possibili cause

Errore di cablaggio. Il prodotto potrebbe essere

•

danneggiato irreversibilmente.

• Tipo di carico non compatibile (il dimmer non funziona con

carichi MLV).

• Errore di cablaggio.

• Il carico potrebbe essere in cortocircuito.

• Al circuito è applicato un carico eccessivo.

• Al circuito è applicato un carico eccessivo.

• Ventilazione inadeguata intorno al dispositivo di controllo

in linea.

lu

tro

n

.

c

o

m

IMPORTANTE

1. ATTENZIONE – Usare solo con corpi illuminanti installati in
permanenza. Per prevenire surriscaldamento e possibili danni ad
altri apparecchi, non utilizzare il dimmer per il controllo di prese.

2. Installare in conformità a tutte le normative elettriche nazionali
e locali.

3. Da utilizzare solo in ambienti interni a temperature comprese fra
0 °C e 40 °C e da 0% al 90% di umidità senza condensa.

4. I dimmer in linea non sono realizzati per carichi a bassa tensione
magnetici (MLV) e sono compatibili solo con carichi con
regolazione a taglio di fase inversa. I carichi MLV richiedono un
interruttore o un dispositivo con regolazione a taglio di fase diretta
per il corretto funzionamento.

Con la presente, Lutron Electronics Co. Inc., dichiara che le apparecchiature radio modelli
RRK-R25NE-240 e RRK-R6ANS-240 sono conformi alla Direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità alla Direttiva UE è disponibile sul seguente sito:
Lutron.com/cedoc

Individuazione e risoluzione dei problemi

Sintomi Possibili cause

•

Una o più lampadine si sono fulminate.

• L’interruttore automatico è aperto o si
è attivato.

Il carico non si
accende.

La lampada
non risponde al
telecomando Pico.

• Le lampadine
si spengono
mentre vengono
dimmerate.

• Le lampadine si
accendono a un
livello di luce elevato
ma non a un livello
di luce basso.

• Le lampadine
sfarfallano o
lampeggiano
quando sono
dimmerate a un
basso livello di luce.

Ripristino alle impostazioni originali

1. Premere rapidamente tre volte il pulsante sul dispositivo di
controllo del carico, tenendolo premuto la terza volta.

2. Quando il carico inizia a lampeggiare, rilasciare il pulsante e subito
premerlo di nuovo tre volte.

3. Il carico lampeggerà e il dispositivo di controllo del carico ritornerà
alle impostazioni originali.

Garanzia limitata:
www.lutron.com/TechnicalDocumentLibrary/Intl_Warranty.pdf

©2017–2018 Lutron Electronics Co., Inc.

Lutron, )Lutron, HomeWorks e Pico sono marchi di Lutron
Electronics Co., Inc., registrati negli Stati Uniti e in altri Paesi.
RA2Select è un marchio registrato della Lutron Electronics Co., Inc.

• La lampada non è installata
correttamente.

• Errore di cablaggio.

• Si è verificato un errore. Vedere la
sezione Codici di errore per ulteriori
informazioni.

• I dispositivi del sistema sono troppo
lontani fra di loro. Per estendere la
portata wireless potrebbe essere
necessario un apposito ripetitore
Lutron.

• Il dispositivo di controllo del carico è
già al livello d’intensità luminosa che il
telecomando Pico sta inviando.

• Il telecomando Pico è fuori della
portata operativa di

• La batteria del telecomando Pico è
quasi scarica.

• La batteria del telecomando Pico è
installata erroneamente.

• Si è verificato un errore. Vedere la
sezione Codici di errore per ulteriori
informazioni.

• Verificare che le lampadine LED
siano contrassegnate “dimmerabili”.
Consultare il sito www.lutron.com
per un elenco delle lampadine LED
consigliate.

• Per ottenere prestazioni ottimali dalle
lampadine LED, potrebbe essere
necessario eseguire la regolazione
del livello minimo. Il livello può essere
regolato dall’app Lutron.

9m.

l

n

n

m

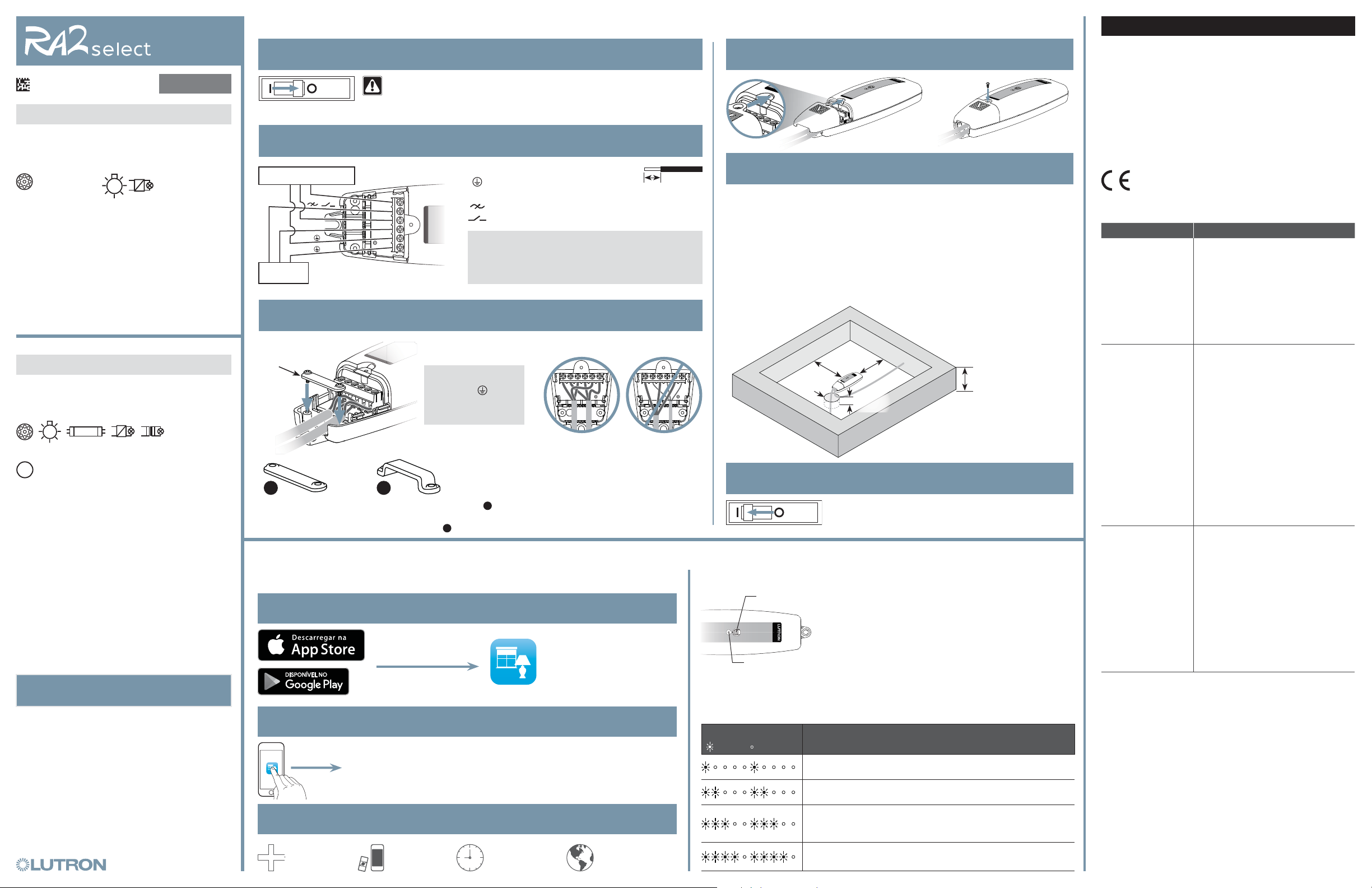

Artikelnr. 044346 Rev B

Nederlands

Inline dimmer

RRK-R25NE-240
220 – 240 V~ 50 / 60 Hz

1 A 250 W

LED

1 A 250 W

Gloeilamp/halogeen
ELV

Bij gebruik van LED-lampen
raden we aan alleen
LED-lampen te gebruiken
die compatibel zijn met
Lutron-producten.

Ga voor een lijst met compatibele LED­lampen naar www.lutron.com/LED

Inline schakelaar

RRK-R6ANS-240
220 – 240 V~ 50 / 60 Hz

6 AX

Alle verlichting

2 A 0,5 HP

M

Motor

Voor geavanceerde functies, tips over het gebruik van
LED-lampen, het volledige assortiment RA2Select­producten en meer gaat u naar www.lutron.com

Help

Europa: +44.(0)20.7702.0657
Azië: +91.124.439.0130
VS / Canada: 1.844.LUTRON1
Mexico: +1.888.235.2910
Overige: +1.610.282.3800
Fax: [phone]

De inline belastingsregelaar installeren

Schakel de stroom UIT bij de groepsschakelaar of verwijder de zekering

1

WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOK.

Kan ernstig letsel of de dood tot gevolg hebben. Altijd de voedingsspanning
uitschakelen of de zekering verwijderen voordat u met installatie begint of
onderhoud uitvoert.

Sluit de bedrading aan

2

Stroomonderbreker

L

/
N
N

Belasting

Installeer de trekontlasting en draai de schroeven vast

3

Trekontlasting

Aarddraden vereisen
tijdens installatie
aanvullende lengte.

A

Twee maten trekontlasting zijn meegeleverd. A biedt voor de
meeste draaddiktes de beste trekontlasting. Voor bepaalde
grote draadtoepassingen moet B worden gebruikt.

B

L = Spanning

=Aarde

N = Nulleiding

= Gedimde spanning
= Geschakelde spanning

Producten moeten worden geïnstalleerd in
overeenstemming met de laatste bouw- en IEE­bedradingsvoorschriften.

Opmerking: Alle draaddiktes (buitendiameter) moeten
hetzelfde zijn en tussen de 5,2 en 8,5 mm liggen.

Het RA2 Select systeem gebruiken

Met mobiel apparaat (hoofdsignaalversterker vereist)

Download de Lutron-app

1

Zoek naar ‘Lutron app’

Lutron

Start de Lutron-app en volg de configuratiestappen

2

Lutron

Gebruik de Lutron-app om ALLE andere stappen te voltooien

3

Apparaten
toevoegen

De Lutron-app helpt u stap voor
stap met het instellen van de
apparaten.

Regelaar

Schema

Apple is een handelsmerk van Apple
Inc., geregistreerd in de Verenigde Staten
en andere landen. App Store is een
servicemerk van Apple Inc.

Maak verbinding

terwijl u weg bent

5 mm

FoutGoed

Installeer de einddop en schroef

4

lutron

.

com

Installeer de belastingsregelaar

5

De belastingsregelaar moet in een ruimte worden geïnstalleerd met adequate ventilatie,
zoals hieronder weergegeven, zonder obstructies of warmtegenererende apparatuur.
Tijdens normaal bedrijf laat de schakelaar een duidelijk waarneembare klik horen.

Opmerkingen:

• Plaats voor optimale RF-prestaties geen metalen of andere elektrisch geleidende
materialen binnen een straal van 120 mm rond de boven- en zijkanten van de
belastingsregelaar.

• De belastingsregelaar is niet geschikt voor installatie in locaties die geheel omsloten zijn
door metaal (zoals metalen behuizingen of elektriciteitskasten).

Isolatie

Isolatie

120 mm

ø 50 mm

26 mm

Schakel de stroom IN bij de groepsschakelaar of plaats de zekering

6

105 mm

Bediening

Tik hier om de verlichting aan/uit te schakelen

utro

.co

Groen - Knippert wanneer de belasting wordt aan/uitgeschakeld. Flitst wanneer

verbinding wordt gemaakt

Blauw - Geavanceerde programmeermodus (Advanced Programming Mode, APM)
Rood - Knippert als er een foutmelding is

Foutcodes – Rood

Knipperpatroon

= aan = uit

Mogelijke oorzaak

Fout in de bedrading. Product is mogelijk permanent beschadigd.

•

• Niet-ondersteund belastingstype (dimmer niet geschikt voor

MLV-belastingen).

• Fout in de bedrading.

• Belasting is mogelijk kortgesloten.

• Circuit heeft een te hoge belasting.

• Circuit heeft een te hoge belasting.

• Inadequate ventilatie rond de inline regelaar.

BELANGRIJK

1. VOORZICHTIGHEID: Alleen met permanent geïnstalleerde
armaturen gebruiken. Om oververhitting en mogelijke beschadiging

lu

tro

n

.

c

o

m

van andere apparatuur te voorkomen, niet gebruiken voor het
regelen van stopcontacten.

2. Installeer in overeenstemming met alle landelijke en plaatselijke
elektrische normen.

3. Alleen voor gebruik binnenshuis tussen 0 °C en 40 °C; 0% – 90%
luchtvochtigheid, niet-condenserend.

4. De inline dimmers zijn niet geschikt voor magnetische
laagspanningsbelastingen (MLV-belastingen) en zijn alleen
compatibel met belastingen met fase-afsnijding. MLV-belastingen
vereisen voor een goed werking een apparaat of schakelaar met
fase-aansnijding.

Lutron Electronics Co. Inc. verklaart hierbij dat de radioapparatuur RRK-R25NE-240 en
RRK-R6ANS-240 in overeenstemming zijn met Richtlijn 2014/53/EU

De volledige tekst van de EU-conformiteitsverklaring is te vinden op het volgende internetadres:
Lutron.com/cedoc

Probleemoplossen

Probleem Mogelijke oorzaak

• Lamp(en) zijn doorgebrand.

• Stroomonderbreker staat UIT of is
geactiveerd.

Belasting gaat niet
aan.

Verlichting reageert
niet op de Pico
draadloze regelaar.

• Lampen gaan uit als
ze worden gedimd.

• Lampen gaan aan
bij hoge lichtsterkte
maar gaan niet aan
bij lage lichtsterkte.

• Lampen flikkeren of
knipperen wanneer
ze gedimd worden
naar een lage
lichtsterkte.

• Verlichting is niet op de juiste manier
geïnstalleerd.

• Fout in de bedrading.

• Er is een fout opgetreden. Zie het
gedeelte Foutcodes voor meer
informatie.

• Systeemapparaten zijn te ver bij
elkaar vandaan. Een Lutron draadloze
signaalversterker kan nodig zijn om
het draadloze bereik te vergroten.

• De belastingsregelaar staat al op
de lichtsterkte die door de Pico
draadloze regelaar wordt verstuurd.

• De Pico draadloze regelaar bevindt
zich buiten het werkingsbereik van

9m.

• De batterij van de Pico draadloze
regelaar is bijna leeg.

• De batterij van de Pico draadloze
regelaar is verkeerd geplaatst.

• Er is een fout opgetreden. Zie het
gedeelte Foutcodes voor meer
informatie.

• Controleer of de LED-lampen geschikt
zijn voor dimmen. Ga naar
www.lutron.com/LED voor een lijst
met aanbevolen LED-lampen.

• Ondertrim moet mogelijk aangepast
worden voor de beste werking van
de LED-lamp. Trim kan worden
aangepast in de Lutron-app.

Fabrieksinstellingen herstellen

1. Tik snel driemaal op de knop op de belastingsregelaar en houd bij
de derde keer ingedrukt.

2. Laat de knop los wanneer de belasting begint te knipperen en tik
onmiddellijk nogmaals driemaal op de knop.

3. De belasting gaat aan en uit en de fabrieksinstellingen van de
belastingsregelaar worden hersteld.

Beperkte garantie:
www.lutron.com/TechnicalDocumentLibrary/Intl_Warranty.pdf

©2017–2018 Lutron Electronics Co., Inc.

Lutron, )Lutron, HomeWorks en Pico zijn handelsmerken van
Lutron Electronics Co., Inc., geregistreerd in de Verenigde Staten
en andere landen. RA2 Select is een handelsmerk van Lutron
Electronics Co., Inc.

їኧᆷ࿦ݏᆵ৿቟ರ

l

n

n

m

ቱ჋໎෯

P/N 044346 Rev B

፩ၭ

ᆷ࿦ٲߕರ

RRK-R25NE-240
220 – 240 V~ 50 / 60 Hz

1 A 250 W

LED

1 A 250 W

Ѽ֢ف0૲๧ف
FMW

൜߮෪ᅂMFEفసLjཻ୦ᄊ෪
ᅂMvuspoࣳ൒՛౰ă!

ᅏߋࣳ൒MFEفసؿ೼ؠLj!
ംۺཱི!xxx/mvuspo/dpn0MFE

ᆷ࿦৑ߋ!

RRK-R6ANS-240
220 – 240 V~ 50 / 60 Hz

6 AX

༵ഠሐ஖

2 A 0.5 HP

M

٢ࢩ

ڨ৑ڨ૸ರؿ٢ᆑࢡഖ࿉Ҧ࿜๎

1

એ٢࿦!

2

ި௸ධ

L

/
N
N

ࡏኵ

їኧᄥӧဂּኧቜԃ௼ଞٽ

3

ሥקᄂڼᎧ፜

A

ݻǖ٢ࢦཌ࿜ă

૰೙ঐܷ፛ᆒ፱เເພࣷডཏ၁ȃġ
኷ၕᅃড՗Ꭷፇ෇ˈႚכ᎐ݢኑࢉ୰ডถ჉֦ნཎȃ

ყღ

L=

ݓღ

=

፩ᄹღ

N=

ݲࣕყღ

=

૑࣋ყღ

=

כᅐՙጐᏥᄧܿ᎗Ŋņņ؝ღࣙށ՗Ꭷጝᄎٛ൰ȃ

኷՗Ꭷࣰڋ፩ˈݓღ

ᅍᇋ߇ိ٣ޡȃ

ኙᄃǖຈᅏ٢࿦༭ӛၐ࿧໷Ljۭཐӛၐ෸6/3!–!9/6!nnă

B

ĶġŮŮ

Ԝሸബሸബ

їኧڤݜࠞଞٽ

4

lutron

.

com

їኧݏᆵ৿቟ರ

5

๜჉ဇྈ໯ˈכᅐࡏኵ૿፟ධ՗Ꭷ኷࿳ࠞடܿݓߴˈܾ቏ߙ฽ົֻডጊՒ႘ȃġ
኷ጸ٢غᏮࣰڋ፩ˈ૑࣋ঐߙڵᚮᛯ໌ȃġ

ኙǖ

ȄġġၓமঠܾᏥ৞ື൮ᄹ೙ˈ኷ࡏኵ૿፟ධݾؠفಅ፵ၐIJijıġŮŮ೗ሥ቏༥ডඝྊܷݢ

إலȃ

Ȅġġׁࡏኵ૿፟ධ໻՗Ꭷ኷༥ဵภ࠙טܿૼৱ˄ஂ๜༥ိ૮Ȃݢනࣤ˅ȃ

ુኒ

ુኒ

120 mm

ø 50 mm

໳ڨ૸ರؿ٢ᆑࢡїኧҦ࿜๎

6

26 mm

105 mm

lu

tro

n

.

c

o

m

IJįġ ġᄆᄩ˖໻ቂ቙ሿઌ՗Ꭷܿ݁નȃၓமןಁࣰ฽૰೙ཿඝྊ

ົֻˈข႙ቂ቙૿፟نᏰȃ
ijįġ ġՙጐྈ቏࣭য়ݓߴݢනࣙ߭՗Ꭷȃ
Ĵįġ ġქıɃńፚĵıɃńၫޡ߭ၐȂıĦĂĺıĦყޭ໛ޡ˄ႇ୩೺˅࿢

჉༃೗໪ቂȃ
ĵįġġ኷ღݲࣕධ໻ቂ቙Ŏōŗࡏኵˈቪೣყၤࡏኵ৳๒ȃۢᄹ݈ݢ

ᅼ˄Ŏōŗ˅ࡏኵᅍᇋጸჹყၤධড૑࣋ئ೙ጸ٢ࢗᏮȃ

ōŶŵųŰůġņŭŦŤŵųŰůŪŤŴġńŰįġŊůŤį࿅ۨ໌ಖˈRRK-R25NE-240  RRK-R6ANS-240ġᄲႇღݢົֻ࠲ፑ
௑ijıIJĵİĶĴİņŖ

૰኷ᇵ჉၃ፐঠܾഒ౪࠲ᄹ໌ಖܿภၭ˖ōŶŵųŰůįŤŰŮİŤŦťŰŤ

޽ሊఠּ

ሻካ ৰ௙ؿᆊᄓ

Ȅġġ݁സຨȃ
Ȅġġި௸ධި૑ড࿥ዝȃ

ႇߟ૑තࡏኵȃ

݁ޭőŪŤŰႇღ૿፟ධ
ౚ቏ჳሥȃ

Ȅġġ݁ၝጸฬ՗Ꭷȃ
Ȅġġღ܊ႜȃ
Ȅġġߙໍ܊ႜȃ቏࣋࢑޹ᄪႩˈġ

ขدኡ؊ྜؗବؠࠍȃ

ȄġġႼ࿾ົֻ઩୰྘ናȃ૰೙ᅍᇋōŶŵųŰů

ႇღ፩৙ධହମዴႇღ߭ၐȃ

Ȅġġࡏኵ૿፟ධᇲۃ቙őŪŤŰႇღ૿፟ߙ

ධཛྷܿதޡৃȃ

ȄġġőŪŤŰႇღ૿፟ධۃ቙

ፇိȃ
ȄġġőŪŤŰႇღ૿፟ධݢڗݢ஢݈ȃ
ȄġġőŪŤŰႇღ૿፟ධݢڗ՗Ꭷጸฬȃ
Ȅġġߙໍ܊ႜȃ቏࣋࢑޹ᄪႩˈขدኡ

؊ྜؗବؠࠍȃ

ĺġŮġغᏮ߭ၐ

቏࣋ࡴৃ࢙೙Ȃ໪ቂōņŅܿ৉෠ȂဵጶܿœłijġŔŦŭŦŤŵġ
ٛ൰ღˈขߺၳxxx/mvuspo/dpn

Ҕና

ഒ፷˖,55/)1*31/8813/1768
ᆊ፷˖,:2/235/54:/1241
౟࣭İৠೀܐ˖2/955/MVUSPO2
ನႠࡼ˖,2/999/346/3:21
ඝྊ˖,2/721/393/4911
ۈጡ˖,2/721/393/7422

֡ଭ஠፯ڞ܄ܿሥקᄂڼᎧ፜ȃA ૰Ꮵܐქޡݓᄂڼܐ
޹༮ღܿሥקȃޭ቙ರᄎܐᄲݢღሥቂˈዏᅍᇋ

B

෪ᅂ!RA2 Select!ྼ໾

෪ᅂყڈරһ˄ᅍᇋ᎐፩৙ධ˅

࿉ᆵ!Mvuspo!BQQ

1

འ྆ȐōŶŵųŰůġłőőȑ

ಭڈ!Mvuspo!BQQLjരࡄ༵ֈරቜ

2

Lutron

෪ᅂ!Mvuspo!BQQ!༵ֈഠԠුᅟԞኁ

3

Mvuspo!BQQᄞط௷රቜݘරһă

৿቟໚࣠රһ ෢ࣱӰ એව׃ᄍٓ

ȃ

Lutron

łűűŭŦ໸łűűŭŦġŊůŤį኷౟࣭ඝྊ࣭য়᎙
قܿຟ׭ȃłűűġŔŵŰųŦ໸łűűŭŦġŊůŤįܿ࠵
ႚ׭ፗ

Ժዮ

೸ࢦˈ૑තİ࣋ט݁

utro

.co

଍ൾĮġġ෧ࡏኵ໢ດཇȃ኷࣋஍ඓৱດཇ
ൾġĮġġࡴৃףڋಠ໮˄łőŎ˅
ኅ࠽ġĮġġڵო܊ႜ໢ດཇ

؊ྜؗବ࠽ൾ

ඔ็஠෮

!>!৑!!!!!! !> !ߋ

ৰ௙ؿᆊᄓ

Ȅġġ

ღ܊ႜȃٛ൰૰೙ঐሿઌཿȃ

Ȅġġፀڕܿࡏኵ୥ᄲ˄ݲࣕධ໻ቂ቙Ŏōŗࡏኵ˅ȃ

Ȅġġღ܊ႜȃ
Ȅġġࡏኵ૰೙ޥ௸ȃ
Ȅġġݢ௸ࡏኵࣰܐȃ

Ȅġġݢ௸ࡏኵࣰܐȃ
Ȅġġ኷ღ૿፟ධ፵ၐ࿳ࠞᏚȃ

Ȅġġ݁സ኷ק՚໢Ⴏ

ಏȃ

Ȅġġ݁സ኷ࡴதޡৃ໢

ݞதˈܦ኷݈தޡ
ৃ໢தȃ

Ȅġġ݁സݲܸ݈தޡৃ

໢൮ດডດཇȃ

۬ࢇֵզරቜ

IJįġġġཨ෸দ๲۫ࡏኵ૿፟ධຢܿՙഀˈݕ๲۫෸দ໢ՙ᎘ȃ
ijįġġġᇜܤࡏኵ૑໭ດཇˈ໾߼ՙഀ؃அু኶۫෸দ๲۫ȃ
Ĵįġġġࡏኵດཇˈࡏኵ૿፟ධ߬ইڵ٦ົ፜ȃ

ᅏ࿥Ҧ၃ǖġ
ŸŸŸįŭŶŵųŰůįŤŰŮİŕŦŤũůŪŤŢŭŅŰŤŶŮŦůŵōŪţųŢųźİŊůŵŭŠŘŢųųŢůŵźįűťŧ

ĂijıIJĸĂijıIJĹġōŶŵųŰůġņŭŦŤŵųŰůŪŤŴġńŰįĭġŊůŤį

ōŶŵųŰůȂ)ōŶŵųŰůȂʼnŰŮŦŘŰųŬŴőŪŤŰ໸ōŶŵųŰůġņŭŦŤŵųŰůŪŤŴġńŰįĭġŊůŤį኷౟
࣭ඝྊ࣭য়᎙قܿຟ׭ȃœłijġŔŦŭŦŤŵġ໸ōŶŵųŰůġņŭŦŤŵųŰůŪŤŴġńŰįĭġŊůŤį
ܿຟ׭ȃ

Ȅġġ໦ōņŅ݁സ׭৔ၓ૰ݲࣕȃġ

࣋቙ထܿōņŅ݁സ෼ܠˈġ

ขߺၳŸŸŸįŭŶŵųŰůįŤŰŮİōņŅȃġ
ȄġġၓமঠܾᏥ৞ōņŅ݁സᄹ೙ˈġ

૰೙ᅍᇋݲጶ݈ޤۍ໿ȃ૰ᇵ኷
ōŶŵųŰůሥቂڋᅗ፩ݲጶۍ໿ȃ
